・次期３Ｄプリンタの模索（２０２２．３．１０）

工房が最初に３Ｄプリンタに取り組んだのが２０１５年３月、早や７年が過ぎています。この間に数台のモデルを導入し試行錯誤してきましたが出力品質がなかなか安定せず、たまに修理部品を製作することを除きすっかり遠ざかっておりました。先日、私立の中・高等学校から教材開発・製作の打診をいただいたことがきっかけで、放り出していたＬＣＤ（光造形）プリンタのテストを再開し、その補修部品の到着を待つ間に、最近のＦＤＭ方式も参考程度に調べてみました。積層痕やムラ、糸引きやタレなどで使い物にならないと諦めていたＦＤＭですが、この数年間に（知らないうちに）驚くほどの進歩を遂げています。さらにその価格も大きく下がり、ここでＬＣＤはいったん置いてＦＤＭを再考することに・・。

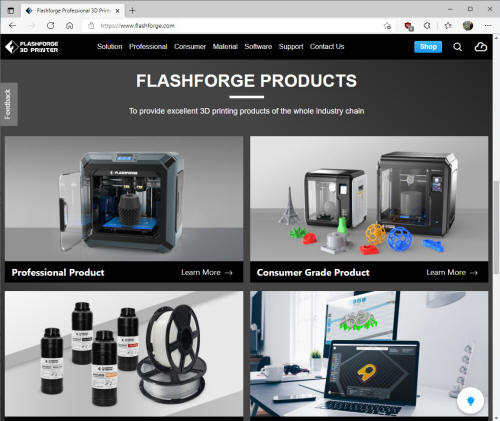

手始めに保有するＦＤＭ方式のうち、キットを組み上げたＰｒｕｓａと中古で購入したＢＦＢ３ＤＴｏｕｃｈを処分しました。設置場所の確保が先決です。とても調べきれないほど多くの新製品が流通しており、ほとんどが中国製です。製品ラインナップの分かりやすさから、ＦＬＡＳＨＦＯＲＧＥに焦点を絞ります。中国浙江省金華市で２０１１年に創立された新しい会社で、ＡｄｖｅｎｔｕｒｅやＣｒｅａｔｏｒのシリーズ名は何度も聞いたことがあります。

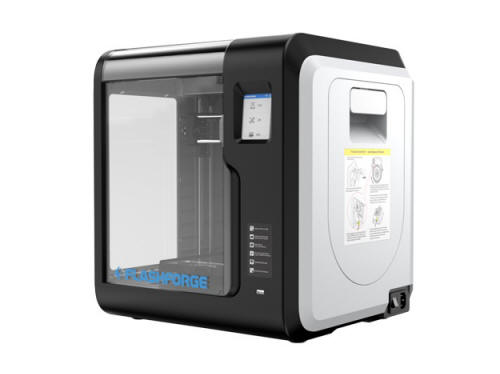

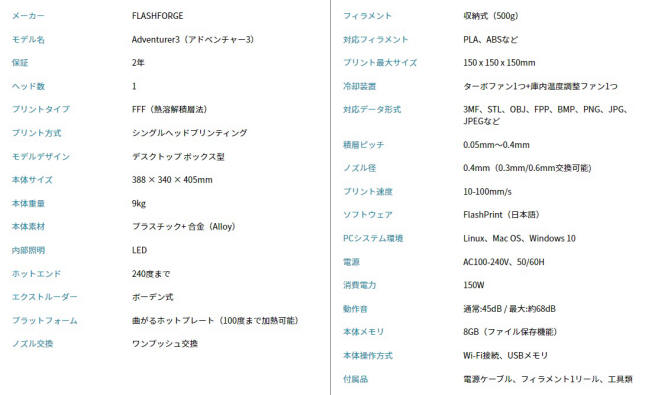

Ａｄｖｅｎｔｕｒｅ３は同社がコンシューマ向けに製造する小型のＦＤＭプリンタです。プリントサイズが１５０ｍｍ×１５０ｍｍ×１５０ｍｍと小さいながら、最小積層ピッチが０．０５ｍｍに到達しています。かつて工房が格闘してきたＦＤＭ機の０．４ｍｍに比べると驚愕の緻密さです。Ｘ・Ｙ軸ガントリーやＺ軸昇降など基本的な機構要素は変わりませんが、全体の剛性を高めるため金属製筐体（ボックス）構造が採用されています。さらに衝撃的なのはオンラインショップ直販で５３，９００円、もちろん完成品の価格です。以前の記憶によると、同等サイズ・性能の製品で確か３０～４０万円していたように思います。

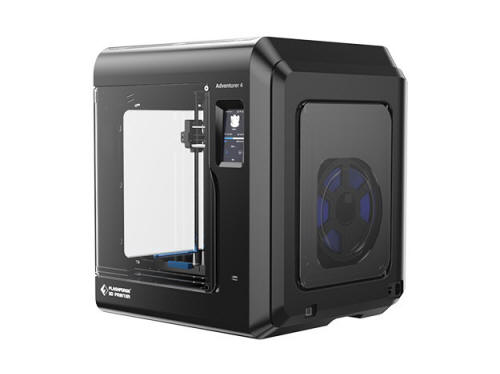

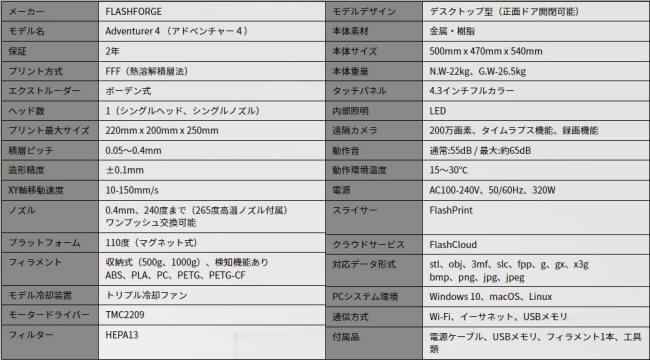

プリントサイズが２２０ｍｍ×２００ｍｍ×２５０ｍｍに拡大されたＡｄｖｅｎｔｕｒｅ４です。筐体もふた回りほど大きく、最小積層ピッチは０．０５ｍｍで変わりません。リニアシャフトとリニアブッシュによる移動機構をゴムベルトで駆動するこれまで変わらない構成です。しかし、実際に組み込まれている各部品は、淘汰を経て選ばれた高品質のものばかりです。このサイズでも直販で９６，８００円！つい、「取りあえず買ってみるかぁ」という気になってしまいます。
ただし、かつての工房での経験を踏まえると、カタログ上のスペックは実際の出力品質を表しません。「ターボファンエンジン（改良後のデルタ型３Ｄプリンタによる再製作）」のように、様々な要素が品質を大きく変化させます。そのプリンタで実際に出力されたサンプルを評価する必要があります。
ＦＬＡＳＨＦＯＲＧＥのラインアップでもう１台検討してみたいＧｕｉｄｅｒⅡです。プリントサイズが２８０ｍｍ×２５０ｍｍ×３００ｍｍと大型化し、プロ仕様とか工業用と説明されています。このくらいのサイズがあれば工房での製品開発・製造には十分ですが、下手に大型化した結果、出力精度や出力品質が犠牲になった製品例を多く見てきました。説明を鵜呑みにはできません。その反省からＬＣＤプリンタも検討していますが、やはり造形失敗が多くレジンの扱いも面倒で、９．２５インチ６Ｋパネルが登場してもその造形サイズは１９０ｍｍ横×１２０ｍｍ縦✕２４０ｍｍ高程度です。

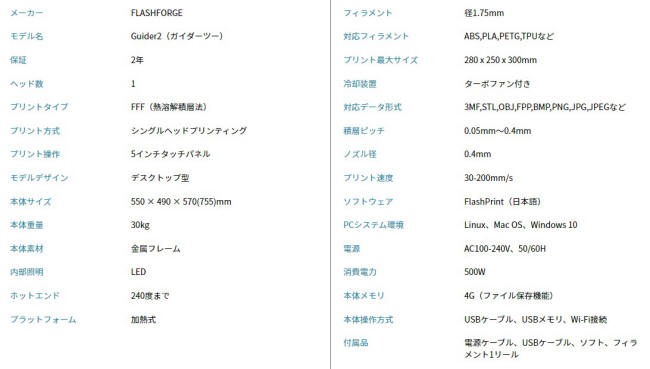

ＦＬＡＳＨＦＯＲＧＥ　ＪＡＰＡＮのサイトでスペックを確認します。１辺２５０ｍｍを超える造形サイズでも、最小積層ピッチは０．０５ｍｍが謳われています。本体重量は３０ｋｇにも及びますが、本体の高い剛性確保のためには納得がいきます。

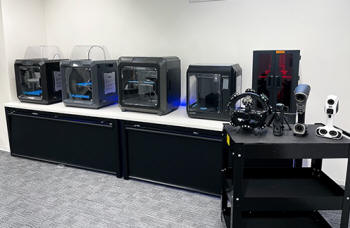

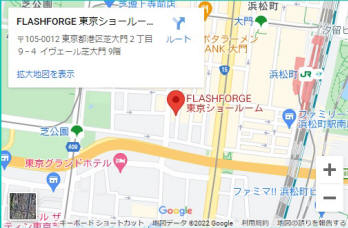

ＦＬＡＳＨＦＯＲＧＥ　ＪＡＰＡＮは都内にショールームを開設しています。実際に製品を確かめに行きます。	実機の印象はほぼ事前の理解通りでしたが、何よりも出力サンプルの精緻さに驚愕です。

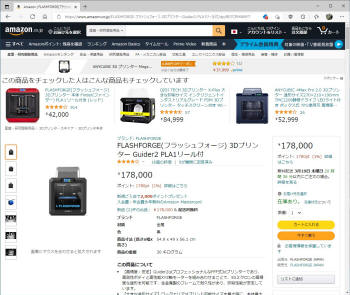

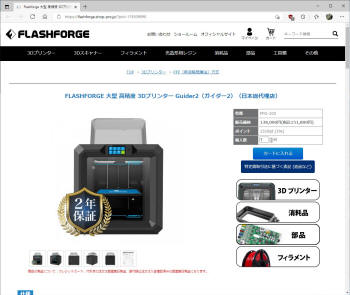

ショールーム担当者からも助言を得て、ＧｕｉｄｅｒⅡがベストチョイスかと。Ａｍａｚｏｎで１７８，０００円です。	ショールームのお話しではＡｍａｚｏｎでは手数料が加算されているとのこと。オンラインショップは１５１，８００円。

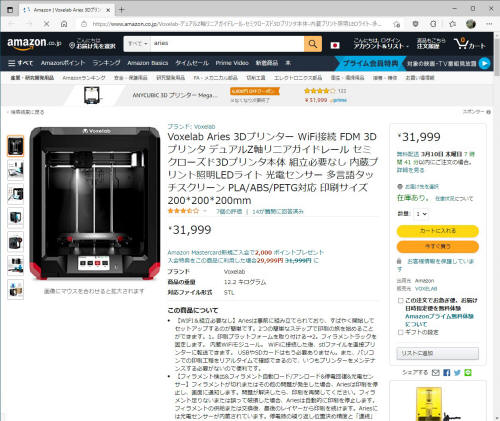

今でこそＡｍａｚｏｎは多くの３Ｄプリンタを取り扱っています。購入後の製品レビューが充実しているため、仕様書以上に参考になります。一連のＦＬＡＳＨＦＯＲＧＥ製品を調べていると、外観が酷似しながら異様に低価格（３１，９９９円）の１台を見つけました。Ｖｏｘｅｌａｂ製のＡｒｉｅｓは、プリントサイズ２００ｍｍ✕２００ｍｍ✕２００ｍｍとやや小型のＦＤＭ方式で、堅牢（そう）なボックス構造でＺ軸にはダブルレールが採用されています。組み立てキットでもこの価格は安い。

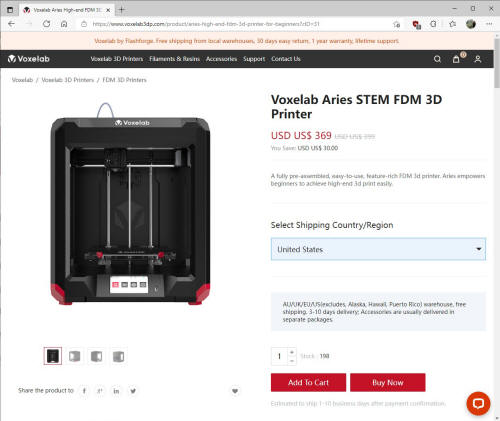

おもちゃのような１台か、と「Ａｒｉｅｓ」を検索するとこのサイトに。ページのトップに「ＶｏｘｅｌａｂｂｙＦｌａｓｈｆｏｒｇｅ」とあり、どうやらＦＬＡＳＨＦＯＲＧＥのサブブランドのようです。オフィシャルストアにだけ掲載されています。北米の一部とヨーロッパを除き、多くの地域向けが在庫なしです。米国向け価格がＵＳ＄３６９（日本円で４３，０００円くらい）、Ａｍａｚｏｎの３２，０００円はさらに格安です。

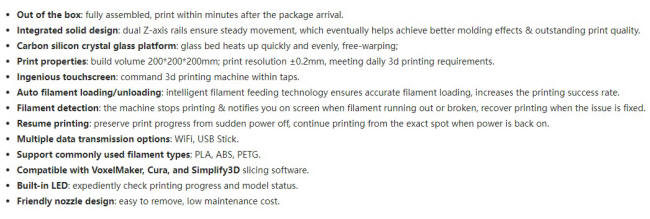

価格からしてとても期待できませんが、念のためＶｏｘｅｌａｂのサイトでＡｒｉｅｓのスペックを確認してみます。仕様の項目的には他の製品とほぼ同等で、取り上げるまでもなく除外された項目は見当たりません。
組み立て済み　：　完全に組み立てられ、パッケージ到着後数分以内に印刷可能。　堅牢な設計　：　デュアルＺ軸レールにより安定した動きを保証、より優れた成形効果と卓越した印刷品質を実現。　カーボンシリコンクリスタルガラスプラットフォーム　：　ガラスベッドは迅速かつ均一に加熱され、反りを防ぎます。　印刷プロパティ　：　ビルドボリューム２００✕２００✕２００ｍｍ、解像度±０．２ｍｍ、通常の印刷要件を満足。　タッチスクリーン　：　タッチによりプリンタを操作します。　自動フィラメントロード/アンロード　：　インテリジェントフィードテクノロジーにより、正確にフィラメントをロード。　フィラメントの検出　：　フィラメントが切れると印刷を停止し画面に通知。問題が修正されると印刷を回復。　印刷の再開　：　突然の電源オフからの印刷の進行状況を保持し、電源がオンに戻ったときに同じ場所から続行。　複数のデータ転送オプション　：　ＷｉＦｉ、ＵＳＢスティック。　汎用フィラメントをサポート　：　ＰＬＡ、ＡＢＳ、ＰＥＴＧ。　スライサーソフト　：　ＶｏｘｅｌＭａｋｅｒ、Ｃｕｒａ、およびＳｉｍｐｌｉｆｙ３Ｄと互換性あり。　内蔵ＬＥＤ　：　印刷の進行状況とモデルのステータスを簡単に確認可能。　使いやすいノズル設計　：　取り外しが簡単でメンテナンスコストが低い。
スペックの日本語訳です。デュアルＺ軸レール、加熱ベッド、自動フィラメントロード・検出、電源オフ対応、ＷｉＦｉ接続など、最新３Ｄプリンタが装備する機能をほぼ網羅しています。最小積層ピッチの項目がありませんが、Ａｍａｚｏｎの製品紹介では０．１ｍｍと記載されています。一連のＦＬＡＳＨＦＯＲＧＥ製品が０．０５ｍｍをクリアするのに対し半分のピッチです。しかし、これまでの０．４ｍｍ程度に比べると４倍もの精緻さが得られることになり、十分と言えます。

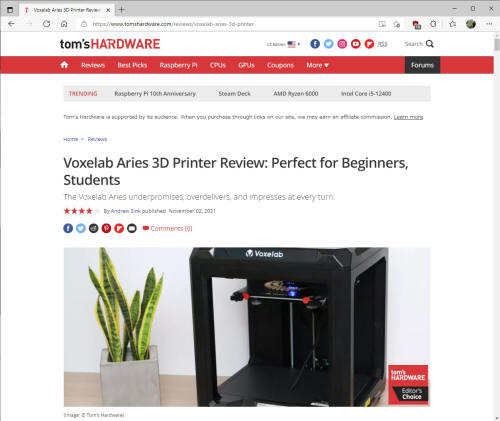

何故なのか、国内オンラインショップでＡｒｉｅｓは直販されていません。どのような経緯でＡｍａｚｏｎでの取り扱いがあるのでしょうか。それは置くとして、Ａｒｉｅｓは実機を確認することもできません。先ほどのショールームにも展示がなく、担当者から特に製品情報も聞き出せませんでした。破格とは言え、このままでは単に怪しい中華製品で「購入＝無謀な投資」となりかねません。ここで海外のサイトに詳細な製品レビューを見つけました。押しなべて高く評価されています。

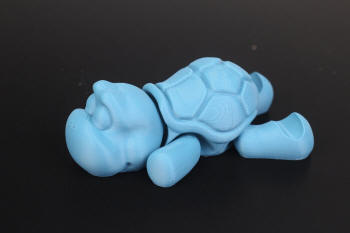

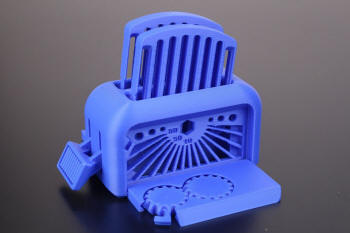

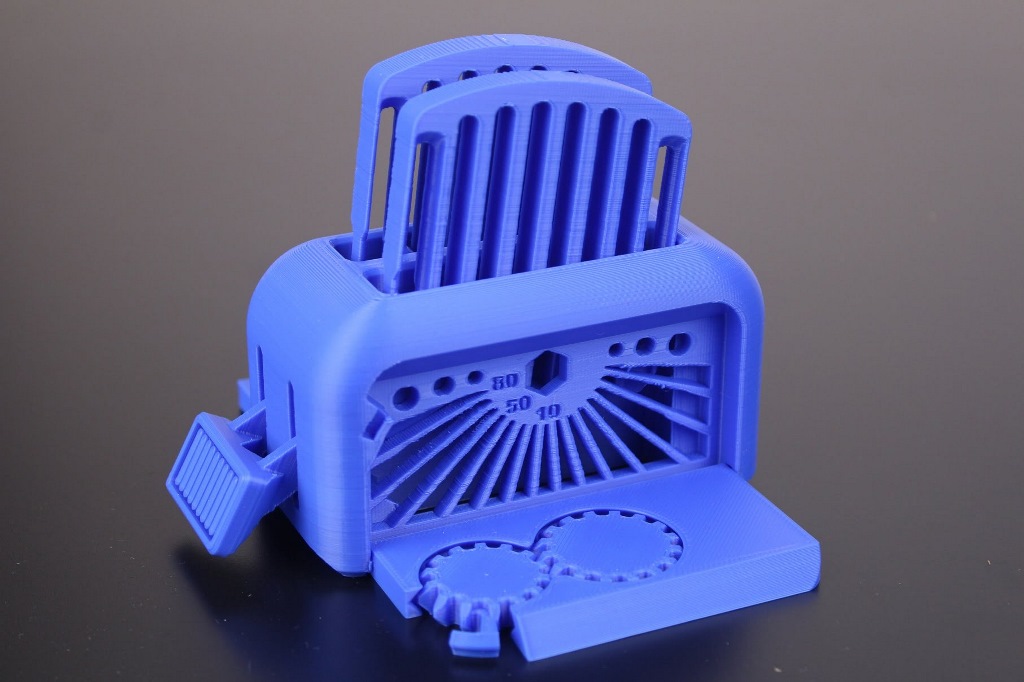

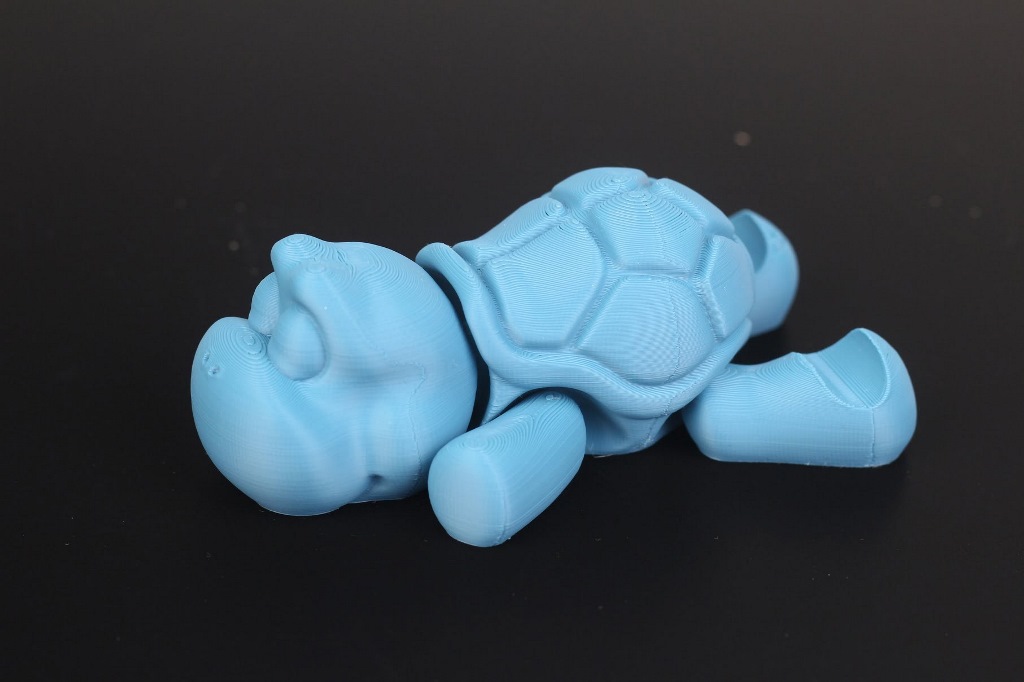

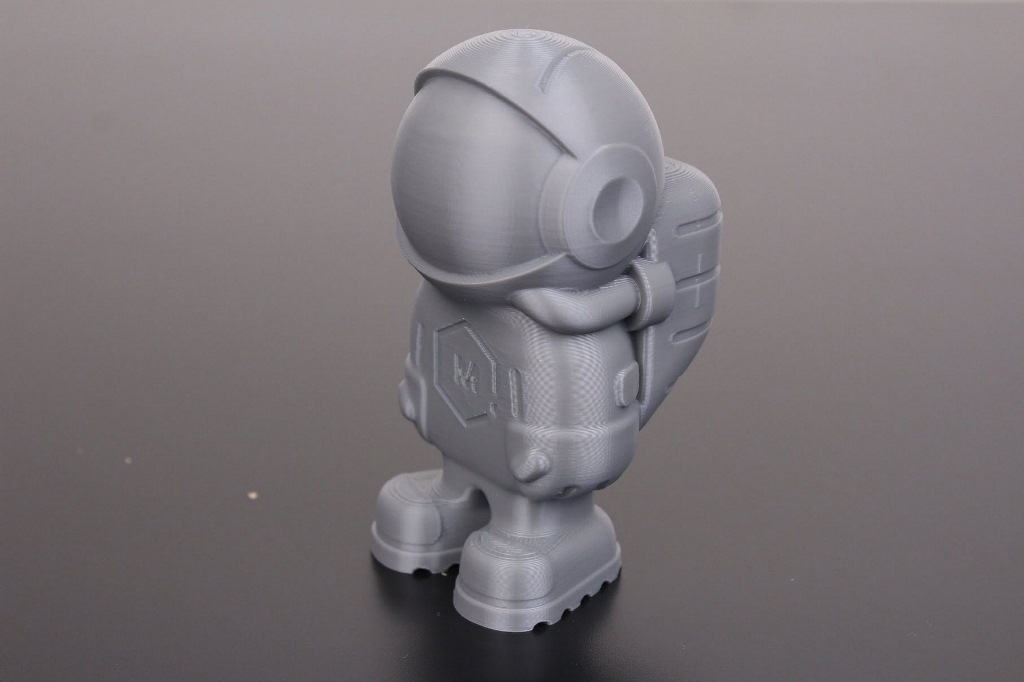

３ＤＰＲＩＮＴＢＩＧＩＮＮＥＲのサイトに、実際に出力されたサンプルが掲載されています。	積層痕の細密さもさることながら、その揃い方、積層乱れの有無などを注意深く確認します。

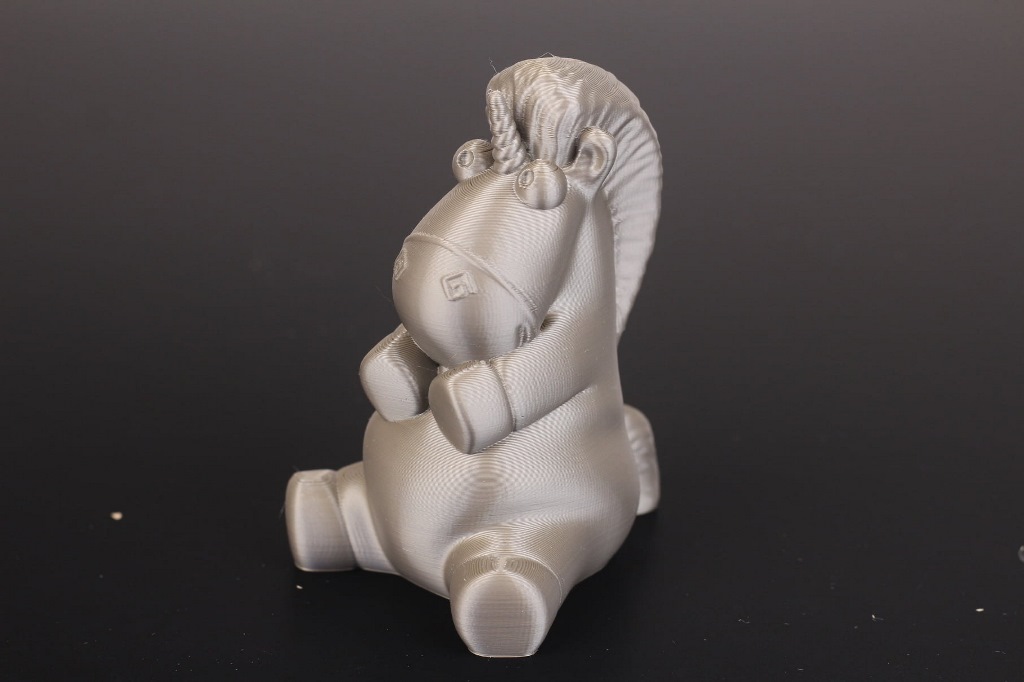

製品紹介での出力サンプルは、最高に綺麗に出力されたものばかりで当てにできません。	しかし、ユーザが実際に出力したサンプルならば信用して良いでしょう・・。さて、信じ難いほど・・綺麗です。

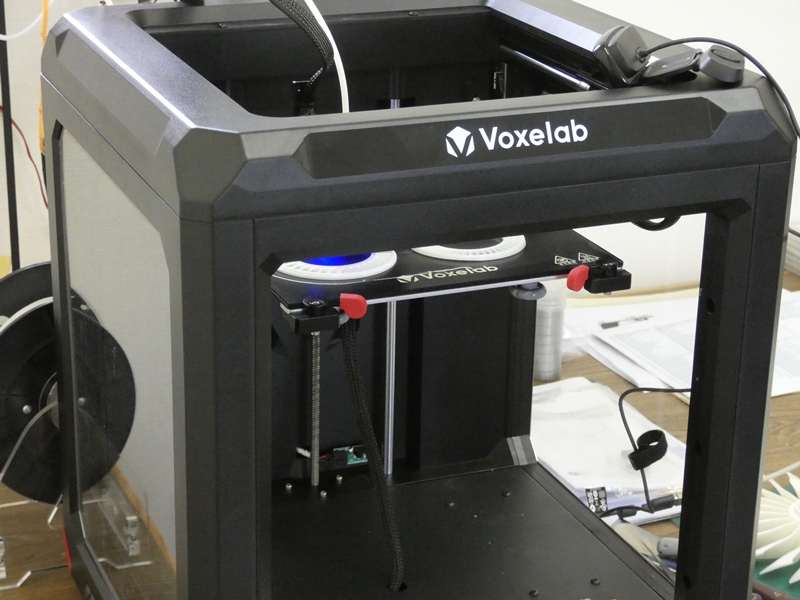

３ＤＰＲＩＮＴＢＩＧＩＮＮＥＲにあるサンプルが決定打となり、ＶｏｘｅｌａｂＡｒｉｅｓを購入。ＡｍａｚｏｎＰｒｉｍｅで翌日に到着です。Ｉｎｔｅｇｒａｔｅｄｓｏｌｉｄｄｅｓｉｇｎの謳い文句に違わず、がっしりとした剛性感のある本体、かつ意外と軽量です。

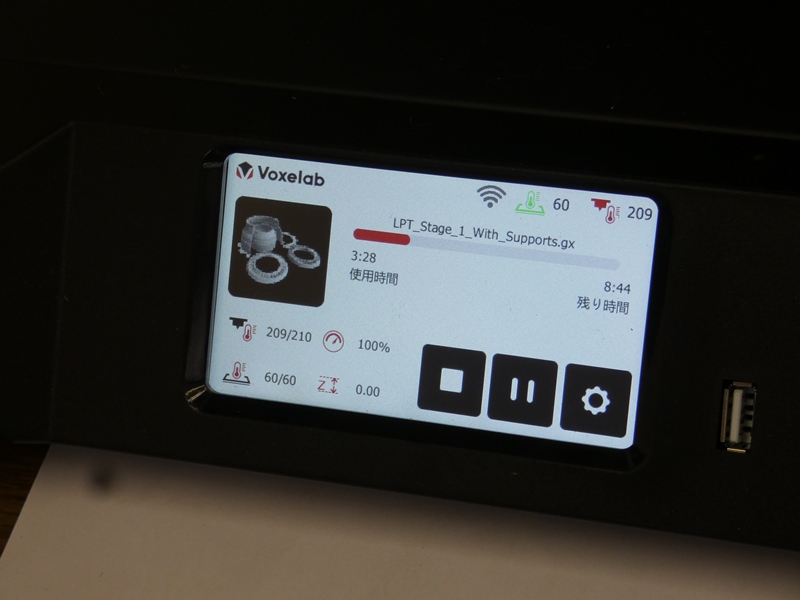

開梱～初プリントまで、かつての底無し的作業が嘘のようです。テーブルの水平調整も簡単なものです。	タッチパネルの反応が少し不安定ですが、ほとんど説明なしでメニューを操作できます。

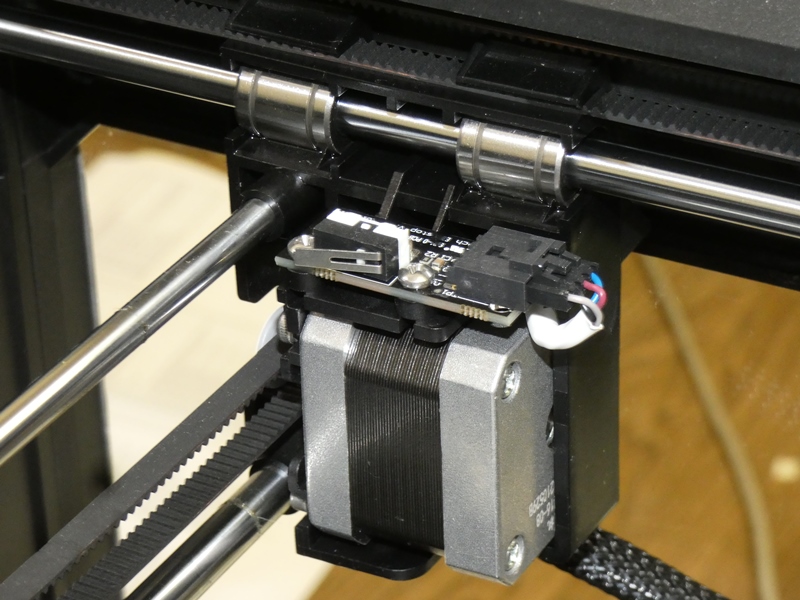

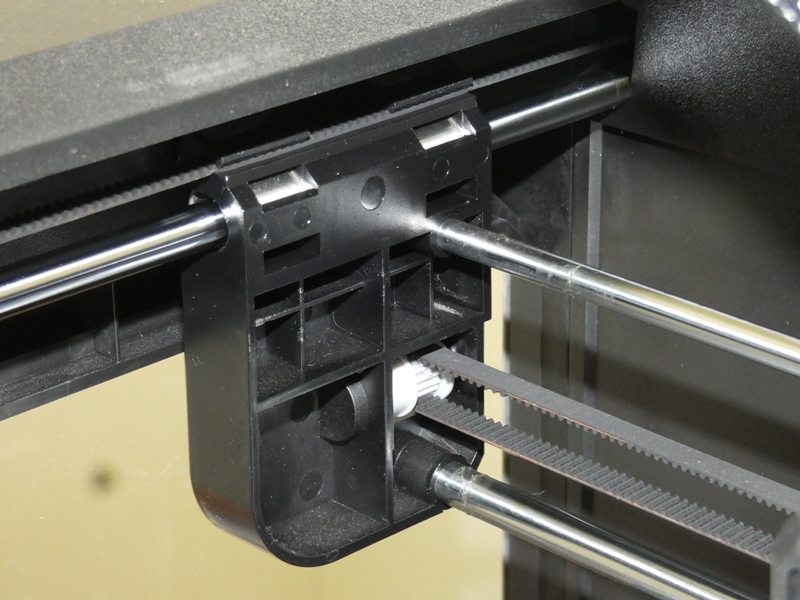

駆動部を確認してみます。ガントリーＹ軸はリニアシャフトと小型のリニアブッシュによるスライドです。	反対側右サイドのＹ軸スライドです。Ｘ軸方向スライド用のステッピングモータと合体しています。

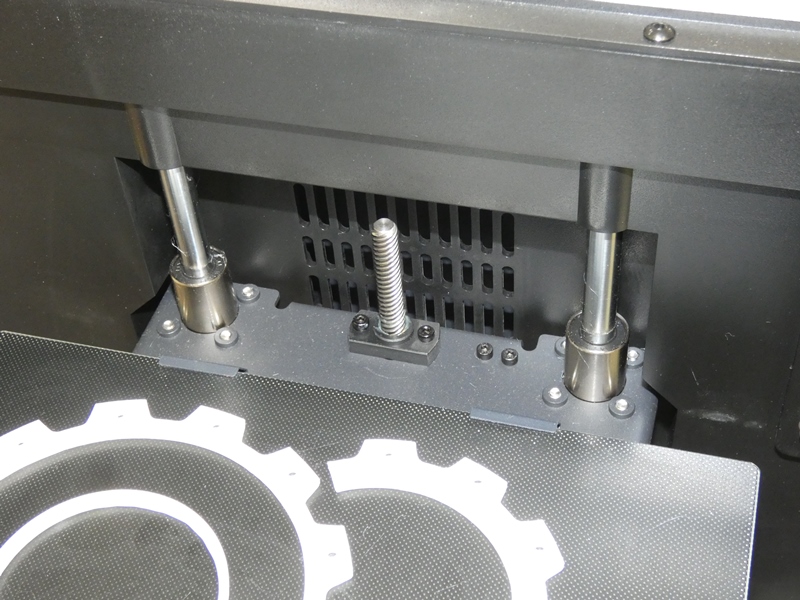

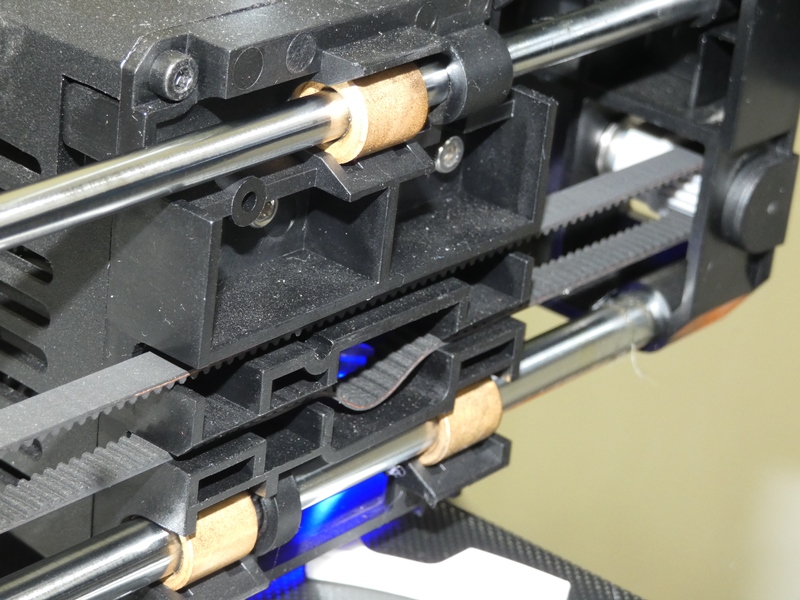

ホットエンドブロックが左右に移動するＸ軸は、上下２本のリニアシャフトと計３個のメタルブッシュで構成されています。	Ｚ軸は左右２本のリニアシャフトがテーブルを支え、中央のスクリューが回転して昇降させます。

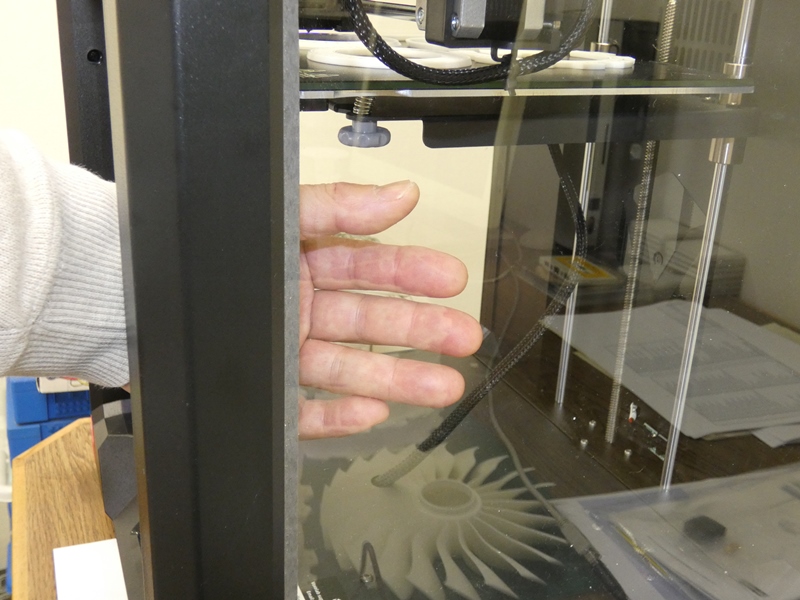

背面と底面を除く筐体の４方が開放状態なので、左右側面にアクリル製カバーを取り付けます。	総じてシンプルな構成で、各機構部品にさして高級パーツは使用されていません。

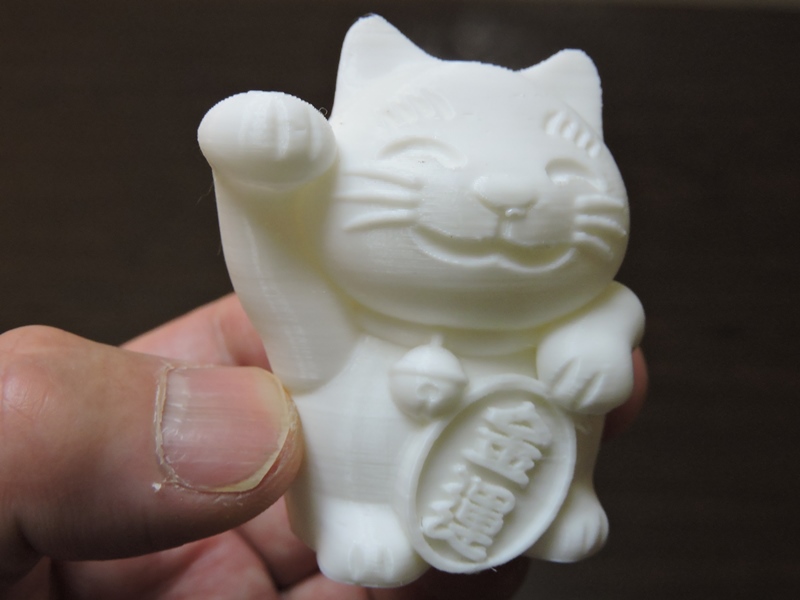

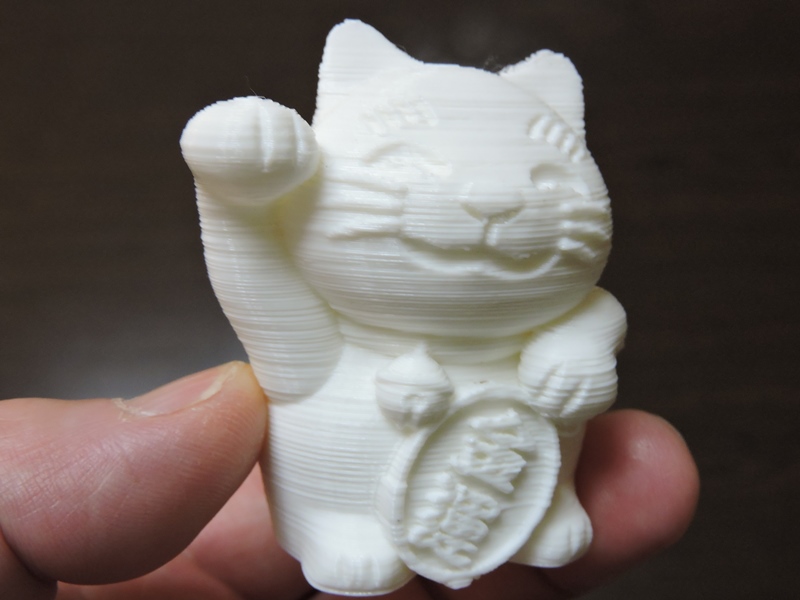

３Ｄプリンタを改良するたびテストプリントしてきた金運招猫です。そつなく綺麗に出力され「金運」の文字が明瞭です。	リニアレールとスライドブロックに交換したデルタ型プリンタで、以前に出力したものと比較してみると・・

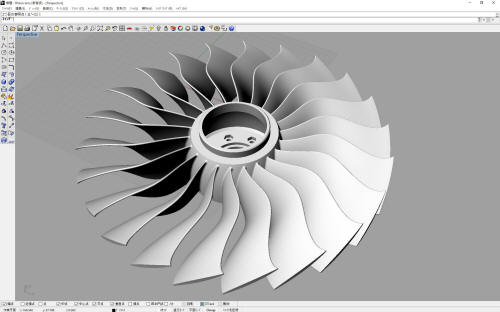

先だって打診を受けた製作依頼とは、技術教育用の教材として利用されるターボファンエンジンモデルの製作で、３Ｄプリンタを利用し始めて間もなく試作に取りかかったものです。まだ構造が簡素で拙い出来上がりでしたが、数台が教育現場へ納品されていきました。今回は部品構成を十分実物に近づけ、各パーツの寸法精度と出力品質を一挙に引き上げなければなりません。Ａｒｉｅｓのベンチマークも兼ねて、最初にエアインテイク初段の大径低圧ファンを出力してみます。高度に３次元設計されたこの複雑な形状を、格安プリンタでどれだけ高精度・高品質に出力できるでしょうか。

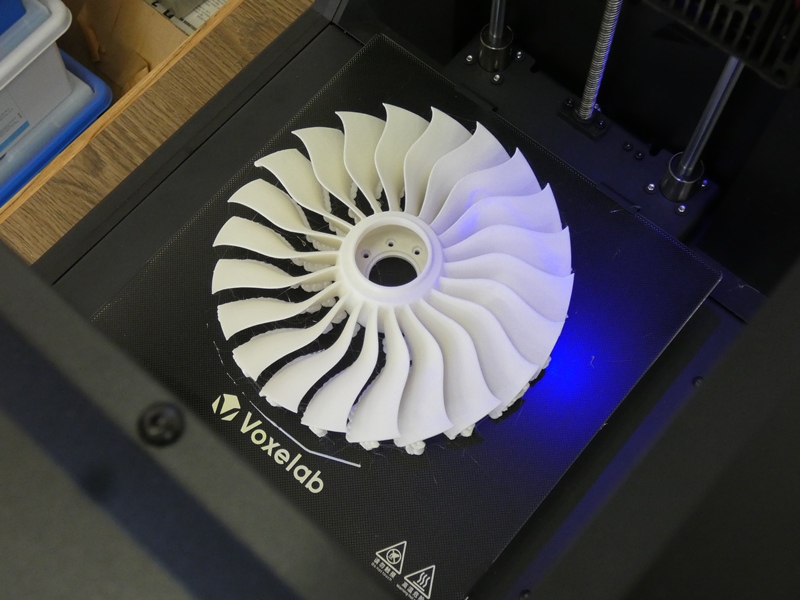

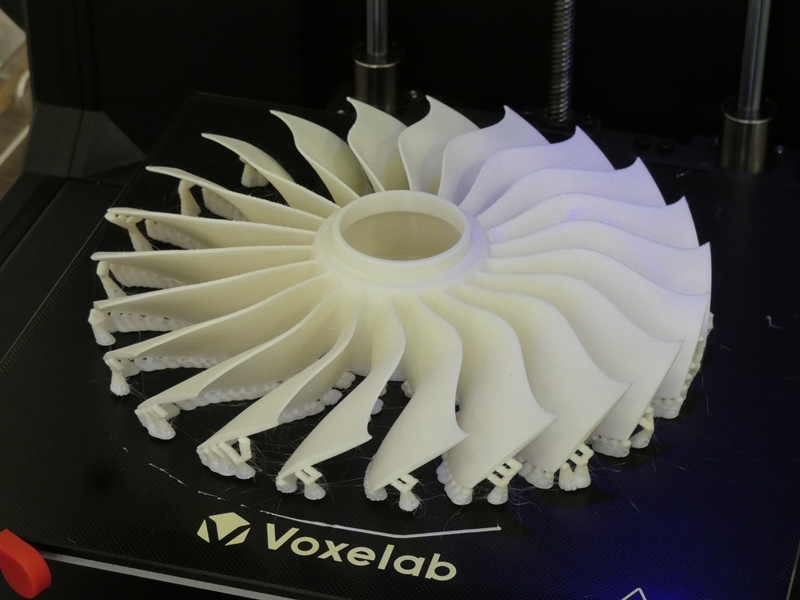

ラフトが正常に出力・定着するまで見届けてから夜通し稼働させ、翌日になって工房に出向くと、	目を疑います・・ちゃんと完成しています。途中でコケて毛玉の化け物など出現していません。

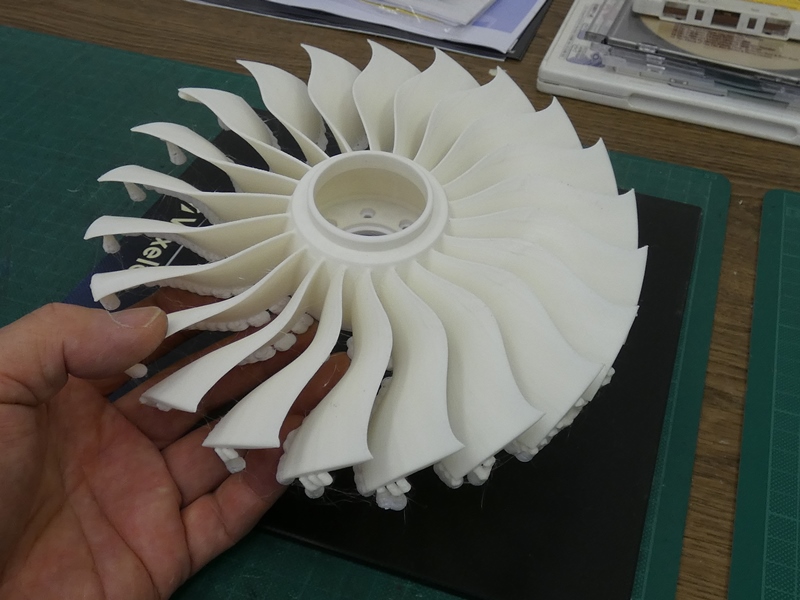

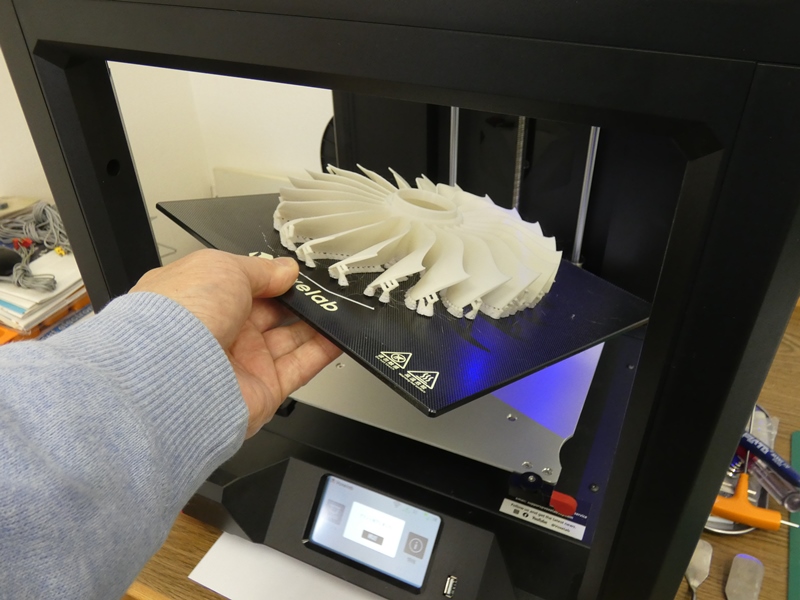

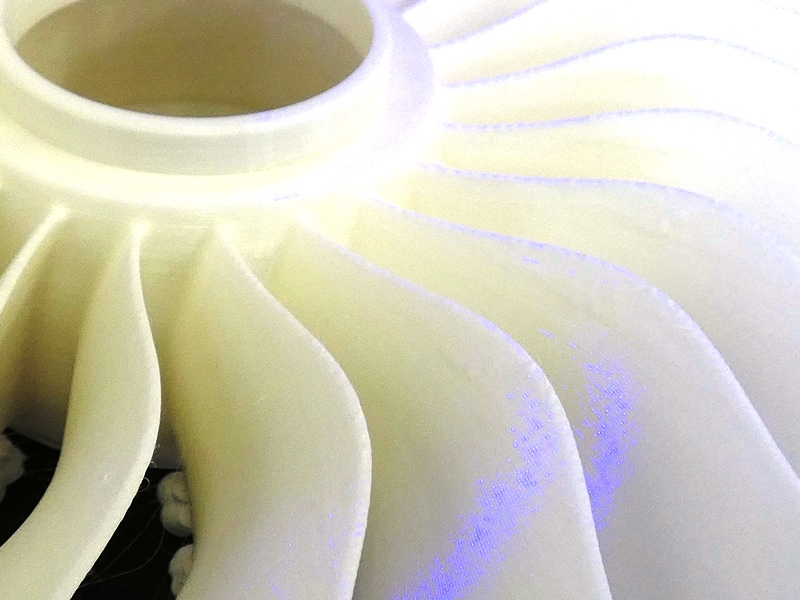

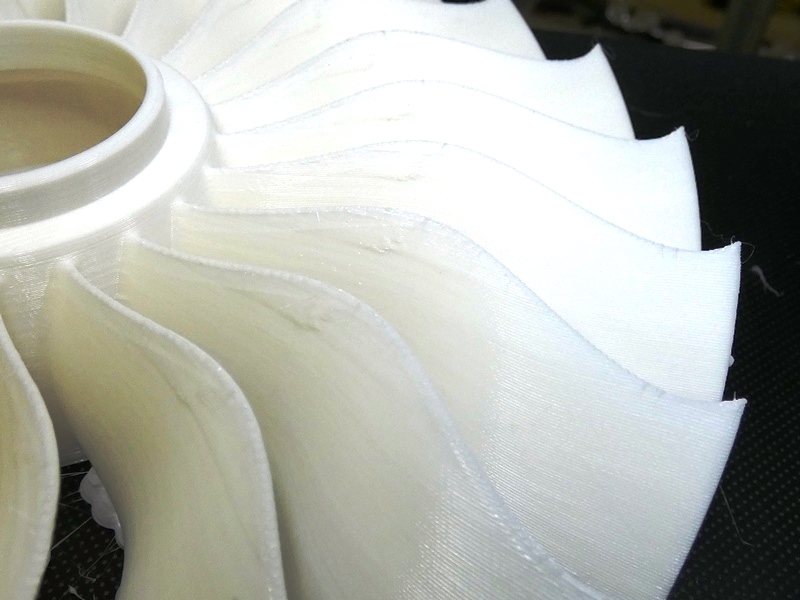

「嘘だろー」と思いつつテーブルごと出力品を取り出します。テーブルの脱着は実に簡単です。	ＬＣＤプリンタのような滑らかな肌とはいかず積層痕が残るも、見事に整った積層面です。
付属してきたスライサーＶｏｘｅｌＭａｋｅｒを、デフォルト設定のまま使用しています。積層ピッチは０．１８ｍｍで、最小ピッチの０．１ｍｍまでまだ余裕を残しています。積層痕が残るとは言え、０．１８ｍｍピッチは十分に精緻です。そして、出力された形状の輪郭（エッジ部）がシャープでブレを感じません。これはガントリー（Ｘ・Ｙ軸）のポジショニング精度が非常に高いことを示しています。前述したように、さして高級な機構部品が奢られているわけでもないのに、この十分に正確な出力は驚異的です。

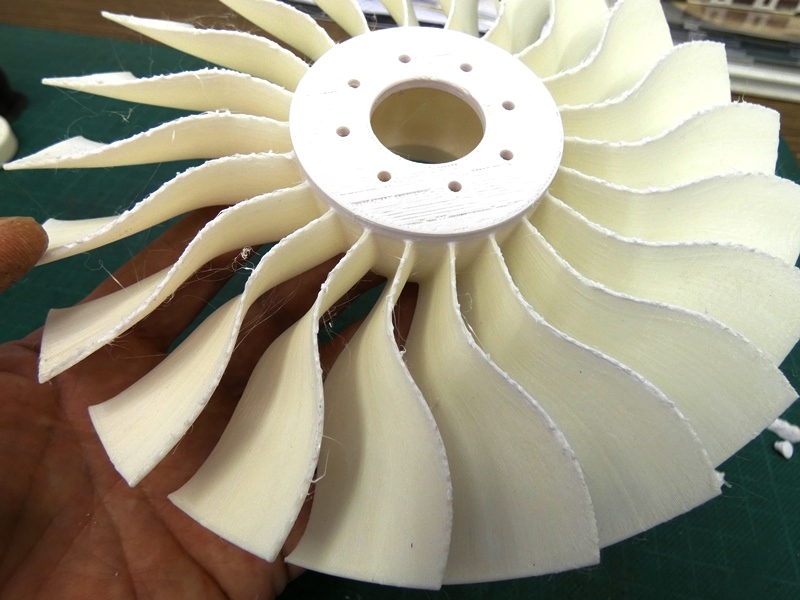

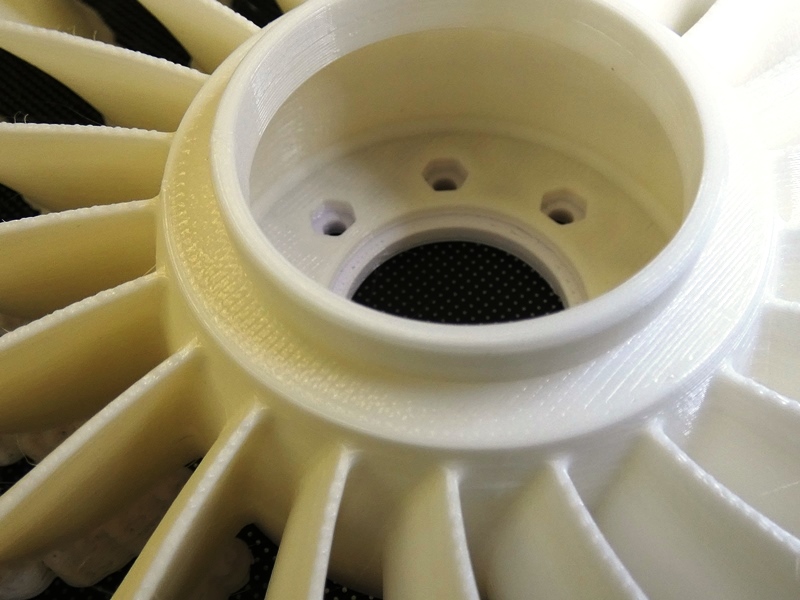

中心ハブ部分の円形には、肉眼で確認する限り全く歪みが認められません。	後処理が面倒な糸引き、表面に残るダマ、端々のバリなどほぼ皆無の状態です。

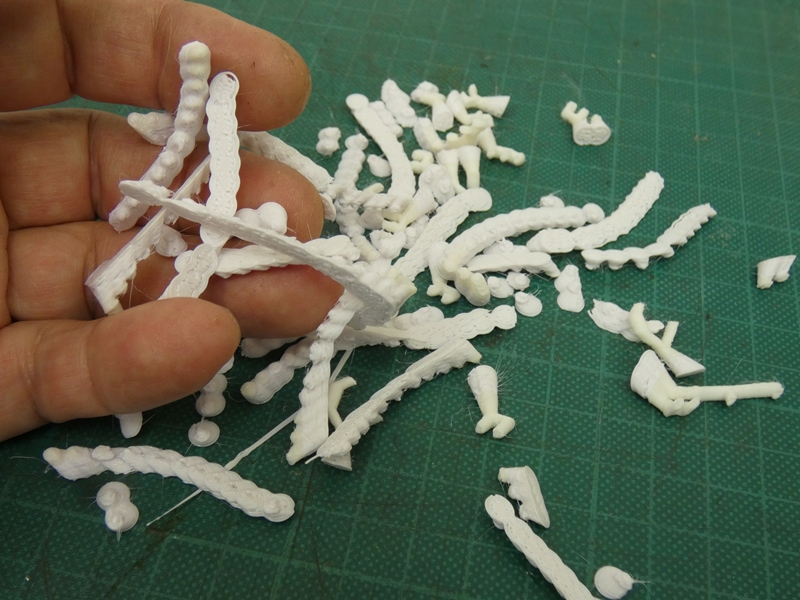

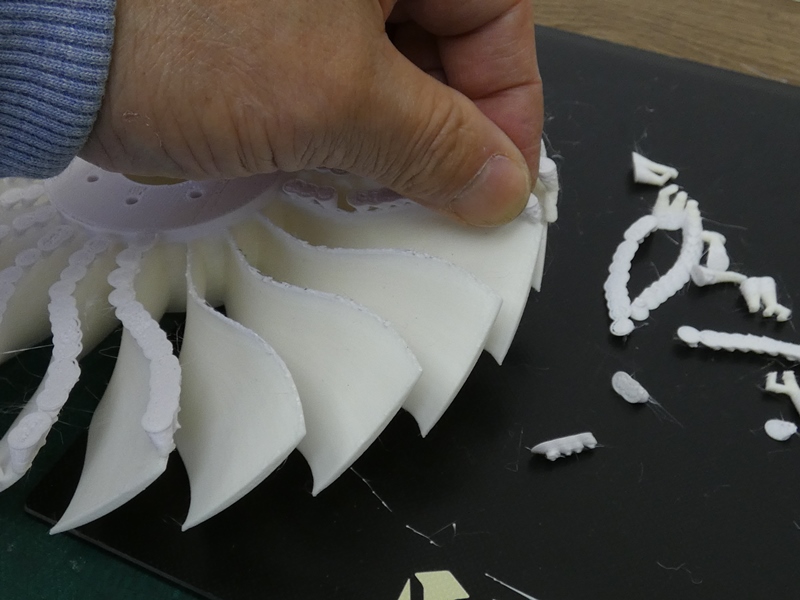

オーバーハング部に自動生成されたサポート材を取り除きます。最初は枝状サポートを選択しました。	ＬＣＤプリンタ用に登場した方式で、他に板状サポートも選択できます。
唯一の失敗でありＶｏｘｅｌＭａｋｅｒの難点は、枝状サポートを取り除いた跡があまり綺麗ではないことです。サポートの接合部が大きく、切り離れた後の傷が残りエッジが乱れます。切削・研磨処理がなかなか大変になりそうです。もしかすると、サポート材パラメータの変更、あるいは板状サポートに変更することで改善するかも知れません。・・・が、現時点での欠点はそれくらいです。
３Ｄプリンタを利用したものづくりを進めるには、プリンタ自体を更新し開発環境を再構築しなければならないと、この数年間考え続けていました。そして性能的に満足のいくプリンタ導入には、数年前で５０～１００万円、ＬＣＤプリンタで３０～４０万円はかかるものと理解していました。ＧｕｉｄｅｒⅡの１５１，８００円でも大幅な低価格化で、あっさり購入してしまいそうです。ＧｕｉｄｅｒⅡの僅か５分の１で入手できるＡｒｉｅｓに、正直期待など持ち合わせていませんでしたが、ほぼ完全に裏切られた結果です。Ａｒｉｅｓで十分ではないかとの結論を出すつもりはなく、性能と用途によってはＧｕｉｄｅｒⅡを導入する可能性も多々残ります。有用な教材開発・製作のご要望には全力を挙げて優先的にお応えして行きたいと考えております。
