| ・「Ｐｒｕｓａ ｉ－３」組み立て完了（２０１５．０６．０６） |
 トラブルが付きものといわれる中国製品ですが、このキットに対する本工房の評価は決して低くありません。 日本国内で出回っている多くの製品が中国製であり、今回工房で加えたような措置（フォロー）の有無が、内外の 価格差を生むのでしょう。 個々のパーツの品質は交換や修正で改善することが可能で、重要なのはその基本設計です。 1台目のデルタ型は、そのユニークな構造を理解するには十分なキットでしたし、2台目のＰｒｕｓａ ｉ－３は８ｍｍ厚の 精密なアクリルパーツで構成された完成度・再現性の高いキットです。 組み立て作業を終え、構造物として十分満足のいく状態に到達しました。 電気制御系のチェックも終え、特に問題はありません。 この後、各部のキャリブレーションに時間をかけ、動作が安定してくればいよいよ運用を始めます。 |

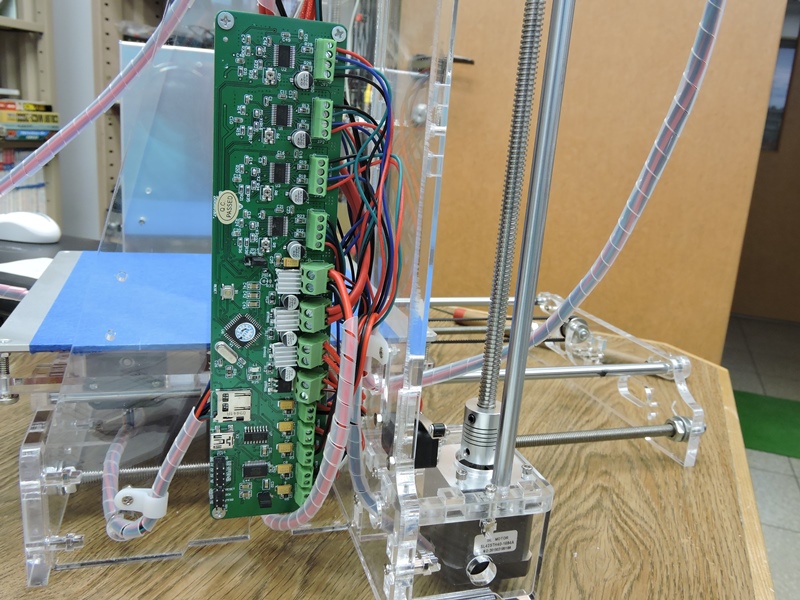

 ワイヤリングに間違いがないか入念に調べます。電源の極性を逆に接続するなど、万一の場合に備えた保護回路は ほとんど省略されているので、１発で回路が破壊されてしまいます。最初、LCDパネルへの配線コネクタを逆向きに 差し込み（向きの表示がなくどちら向きにも差し込める）、パネルが点灯しませんでした。右写真が正しい差し込み 方向ですが、普通はケーブルがボードから外に出る方向に設えるでしょう。 |

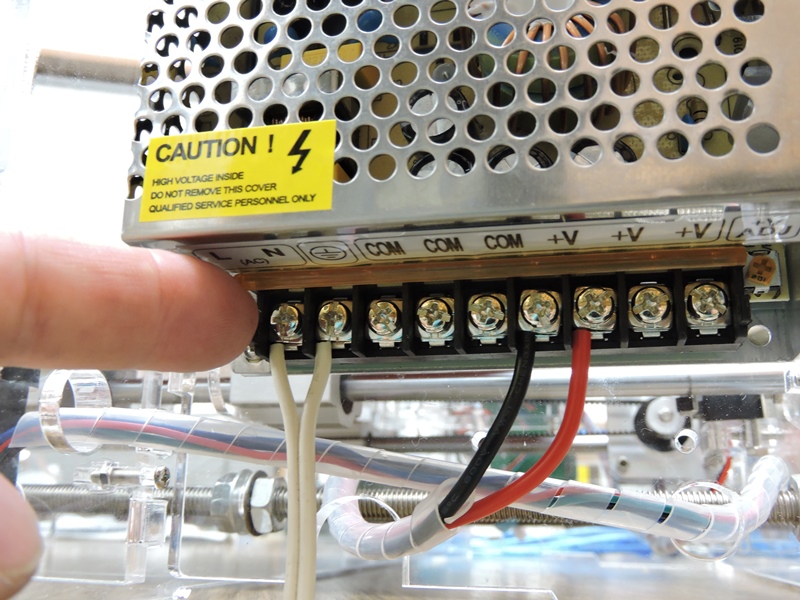

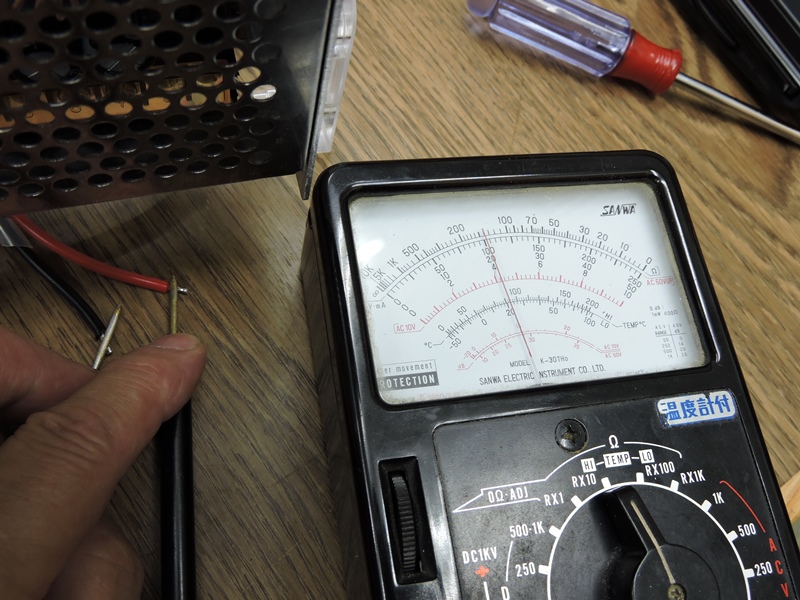

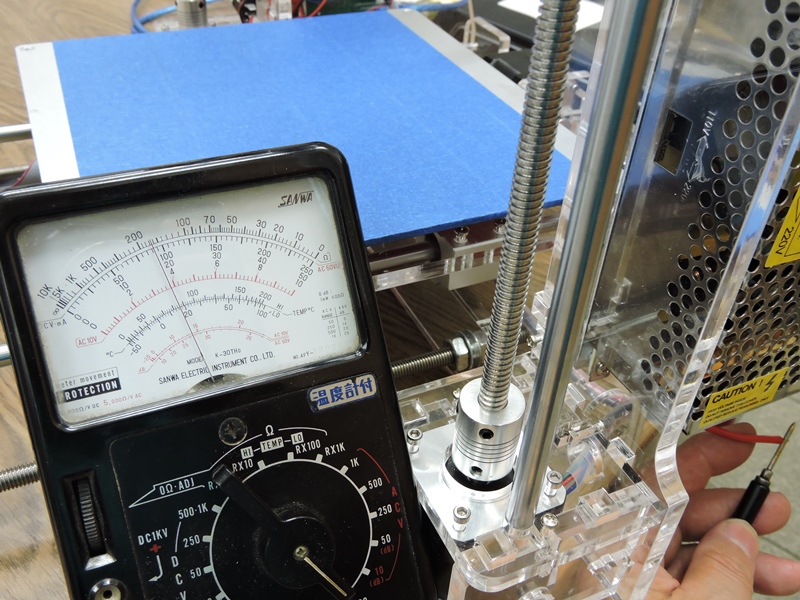

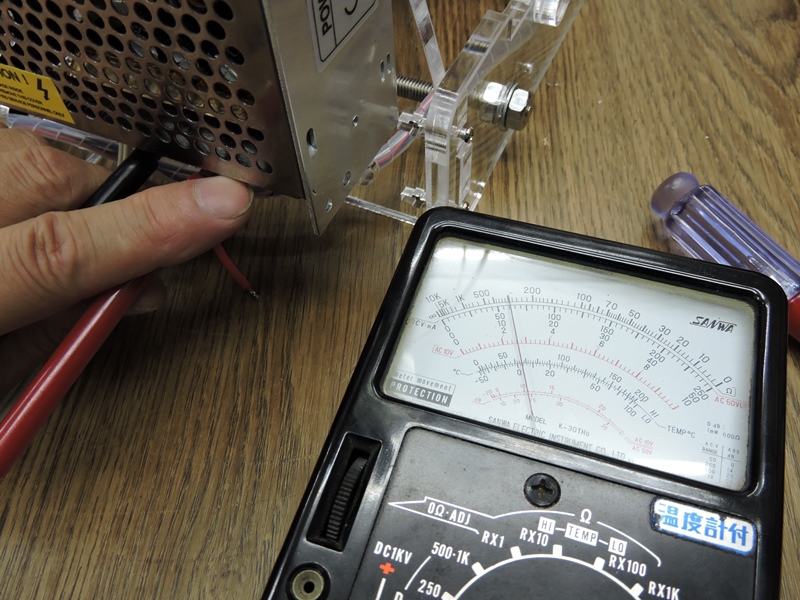

 先に電源装置の出力をチェックします。＋１２Ｖのスイッチング電源です。次に、アナログ時代からの習慣で電源ラインの 電気抵抗を大雑把に計測します。不通でもなく短絡もしていないことを確認します。 |

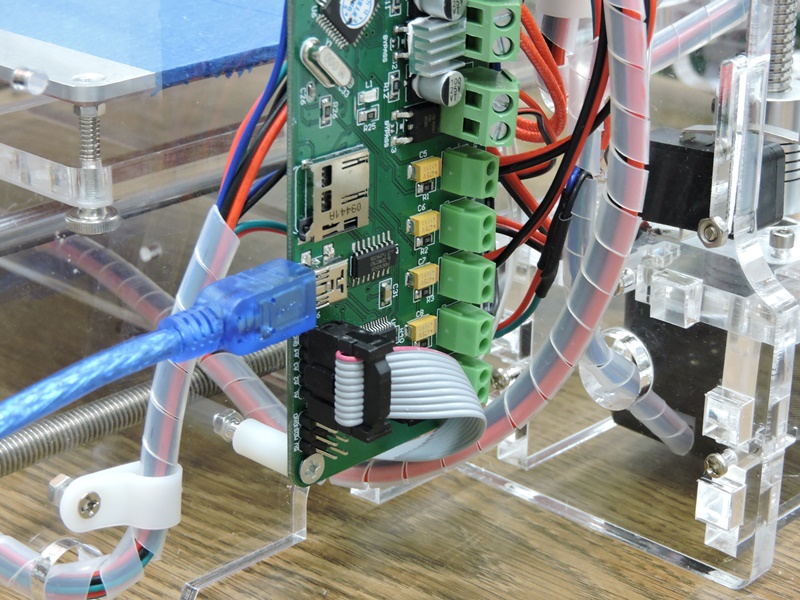

 回路に流れ込む電流を計測します。ＣＰＵがブートする間、結構電流値が変動しますが２００ｍＡ位で安定します。 最終的に電源を配線しターミナルのネジを再度締め直します。 |

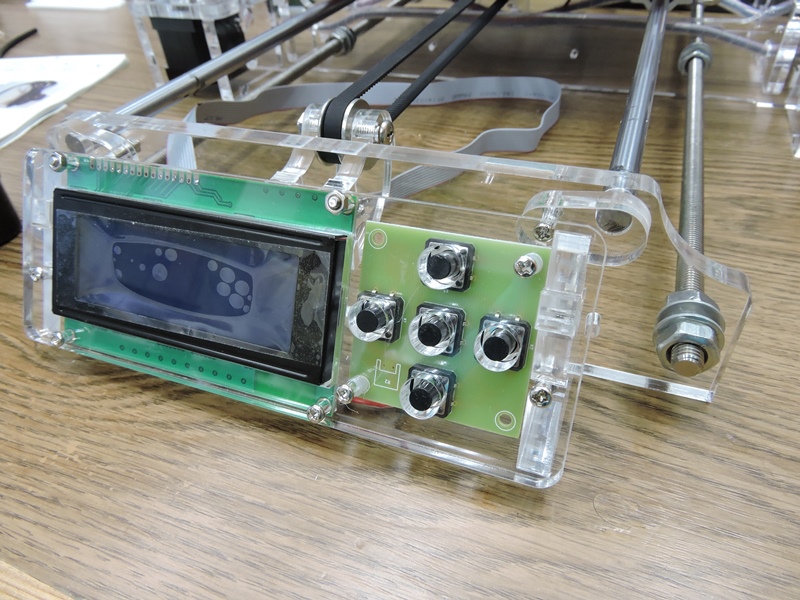

ＬＣＤパネルに初期状態の表示が出ています。まだＰＣには接続していませんが、パネル上の押しボタンスイッチで ひと通りの機能を確認します。 |
|
|
