Rack 廃材再利用のラック

廃棄品の中から状態の良い棚板を6枚入手しました。23mm厚の
合板製で、業務用書架に使用されていた頑丈な棚板です。長期間に
わたり大型本が収納されていたようで、ほとんど傷みがありません。

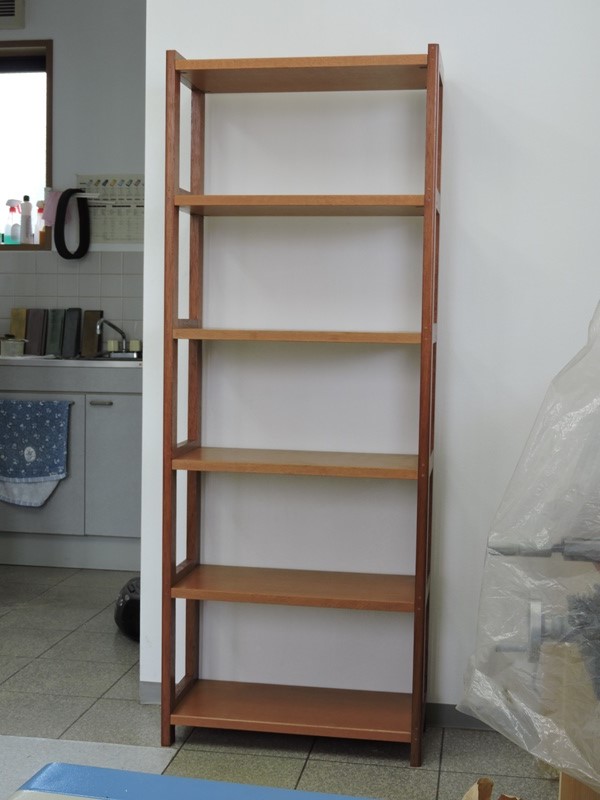

左右のフレームを追加し、新たに6段のラックを製作しました。

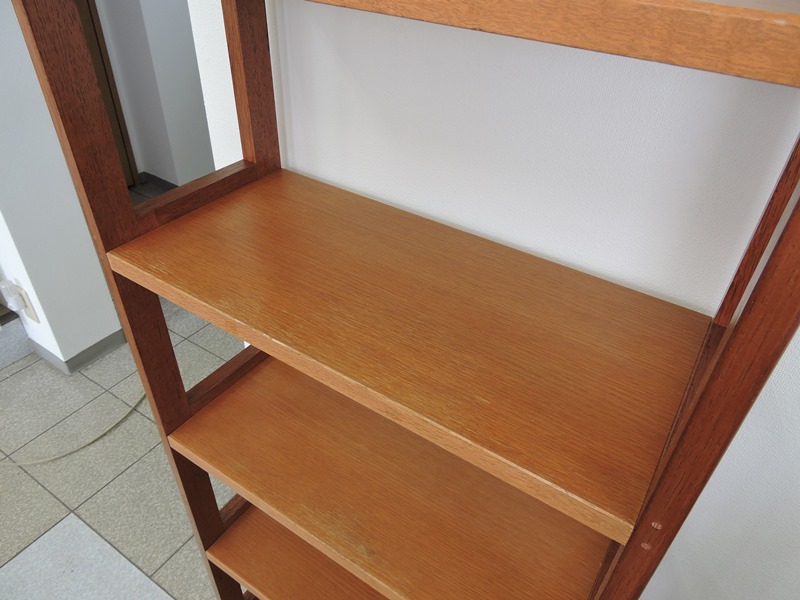

棚板は表裏共に化粧加工されており
ハードコートが表面を保護しています。


左右のフレームには工房に在庫の赤ラワンを
使用しました。比重が大きく硬い材質です。

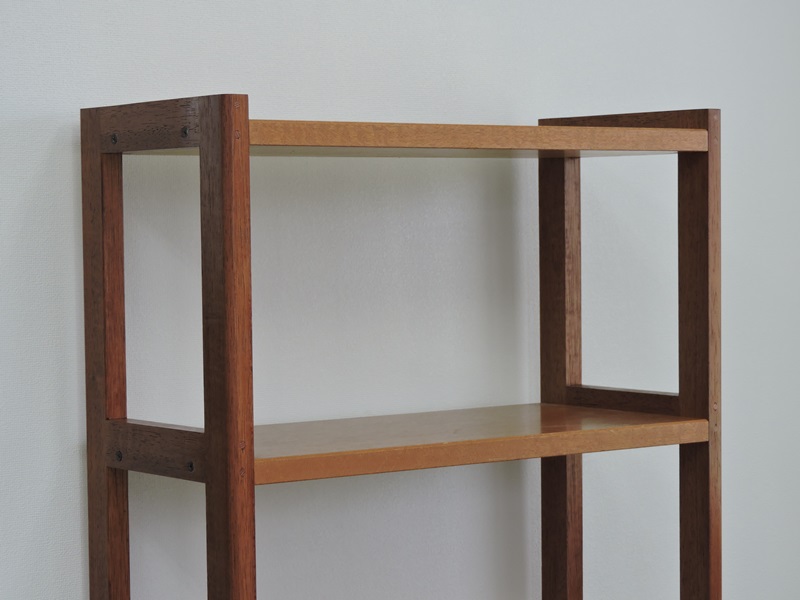

合板製棚板の強度に見合った
頑丈なラックを目標にします。

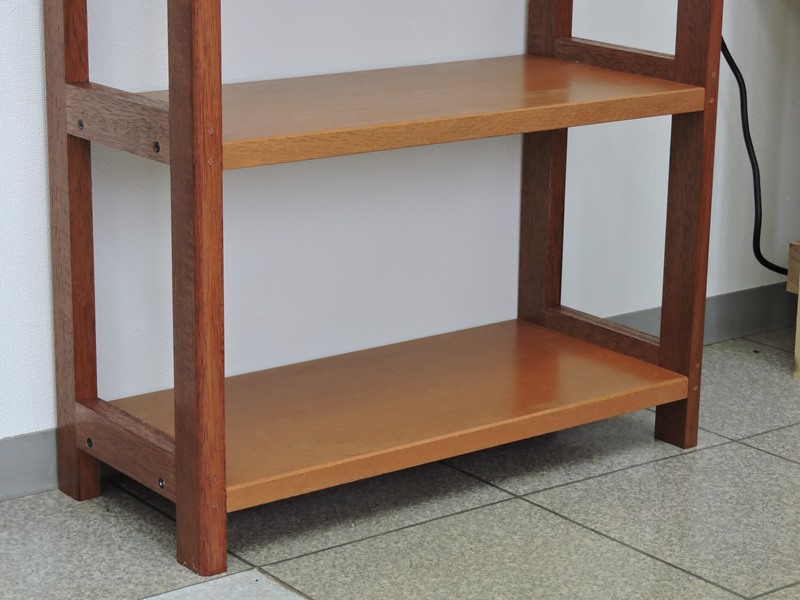

棚板の取付位置に框を配置し、荷重を
棚板→框→縦フレームと伝達させます。

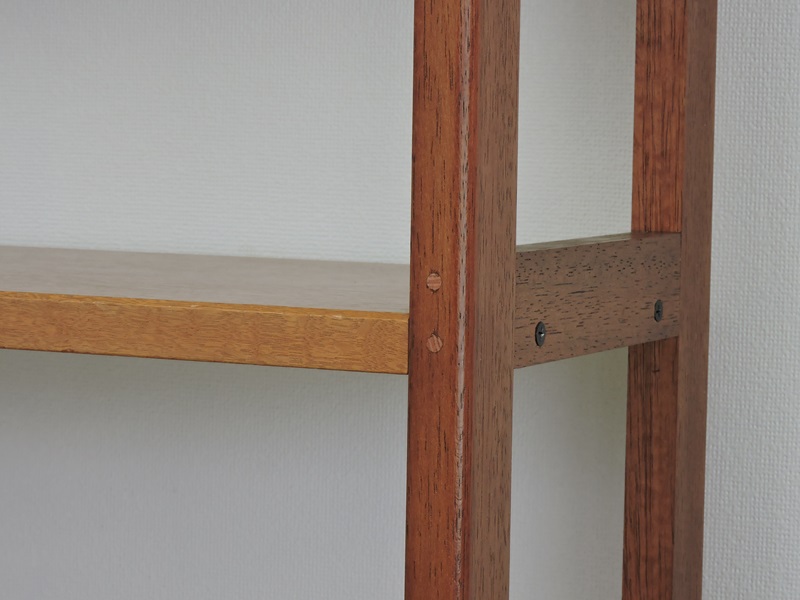

縦フレームと框はいも付けにし、45mmの
コーススレッドを2本打って頭を隠しました。

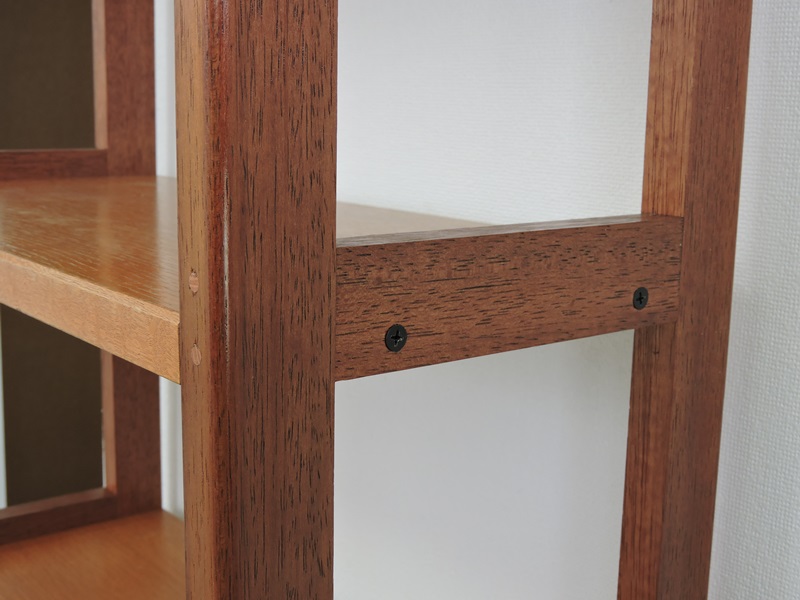

棚板と框は4.8mm×50mmの皿ネジで
固定します。下穴を開け強くねじ込みます。

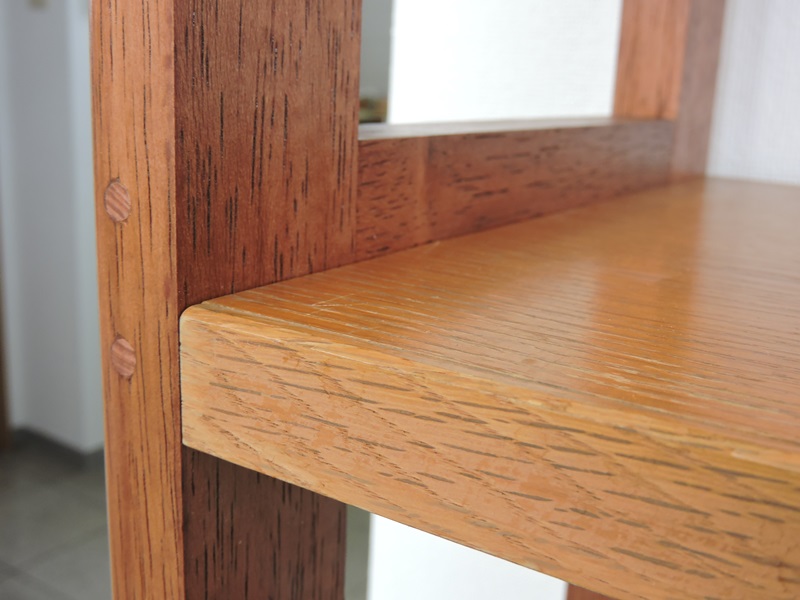

棚板の前面縁は面取り加工されていました。
框の迫り出しが落下防止の役を果たします。

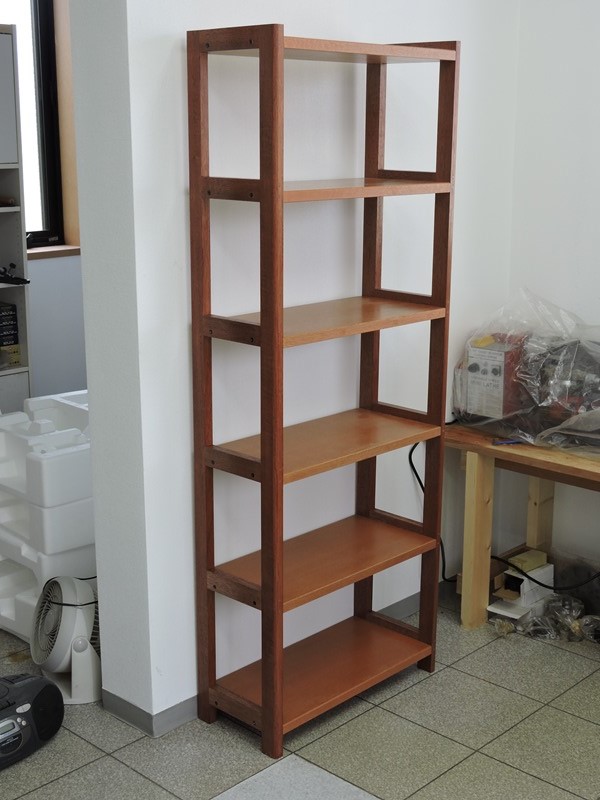

6段分の棚板を取り付けると、全体的に
剛性が高まり強固な構造物となります。


この後、地震時の転倒防止用に固定金具を取り付けます。大型本
など重量物を収納可能な、堅牢かつ落ち着いた印象のラックです。



大きさ・材質
・棚板部分:600mm(幅)×270mm(奥)×23mm(厚)、特殊化粧合板。
・フレーム部分:1600mm(高)×270mm(奥)×23mm(厚)、赤ラワン。
