| ・大浴場引き戸の修理（２０１７．６．１１・１２） |
 トイレ引き戸の修理に続いて施設内の大浴場に移動します。 温泉旅館などの宿泊施設にあろうかと思われる大型の引き戸に トラブルが生じています。その大きさに腰が引ける思いがします。 |
||

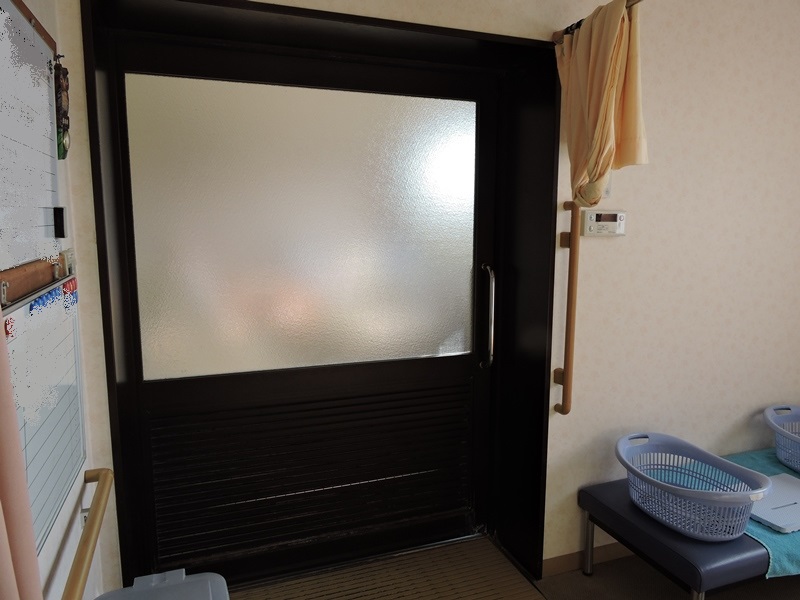

 大浴場入口の大型引き戸が正常に開閉しないそうです。重量のある引き戸なので、 開閉補助装置によるアシストが加わり、軽い力で開き自動的に元に戻り閉まります。 元に戻る際、制動が効いてゆっくり閉まるはずが、加速しながら勢いよく閉まります。 |
||

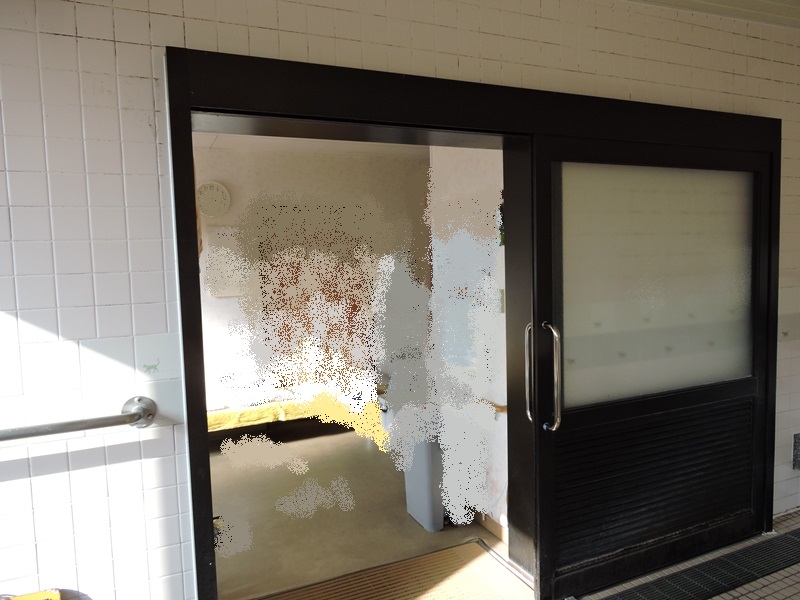

 浴室側から見ています。ラッチにより全開位置で開け 放しにできます。軽く引くとラッチが外れ閉まり始めます。 |
 この辺りで制動が効いて減速するはずですが、 勢いが衰えず大きな衝撃とともに閉まるのです。 |
|

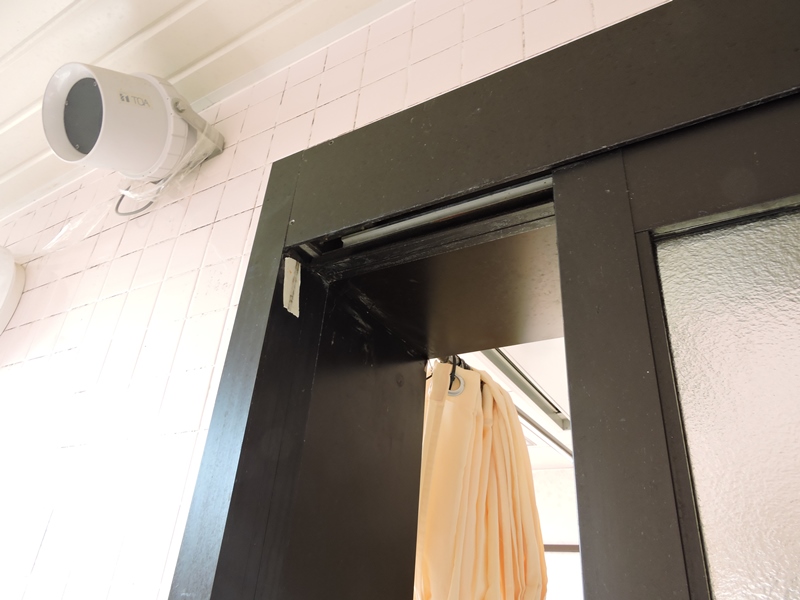

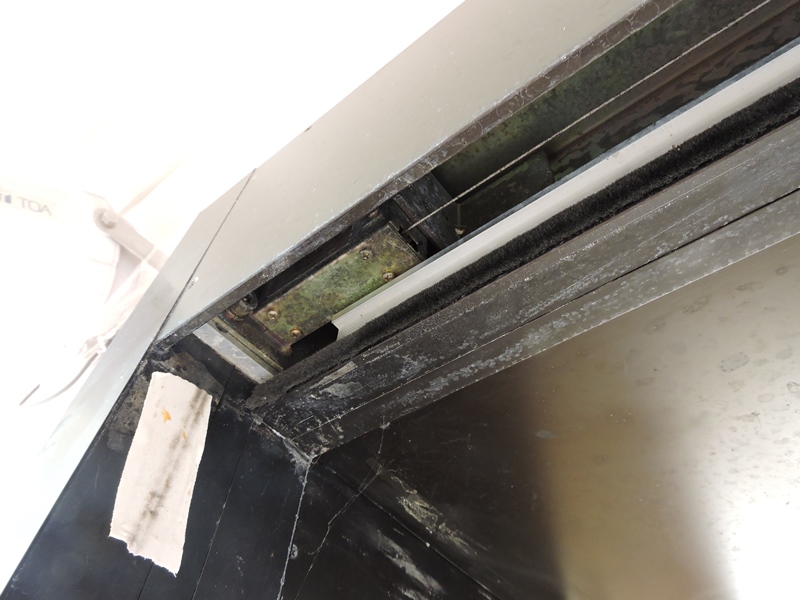

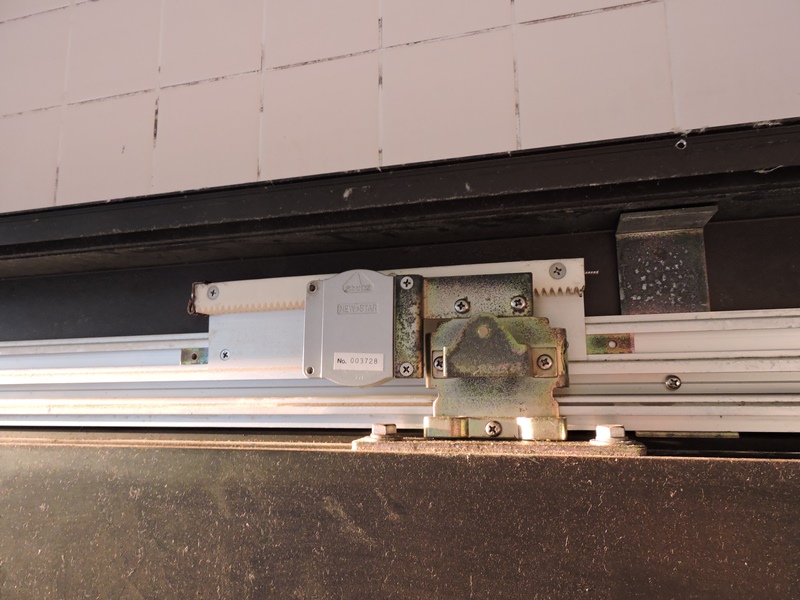

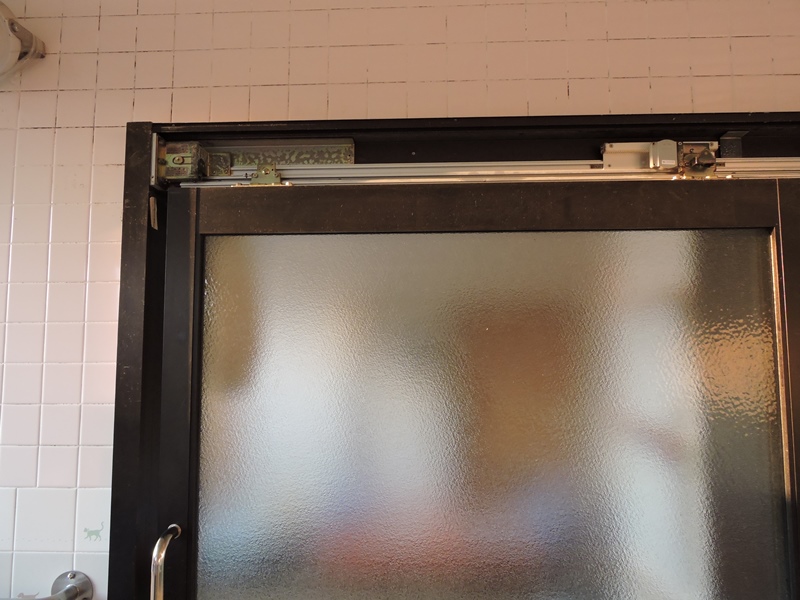

 引き戸上部の外フレーム内部に、引き戸を自動的に 戻す（閉じる）ワイヤーが仕組まれています。 |

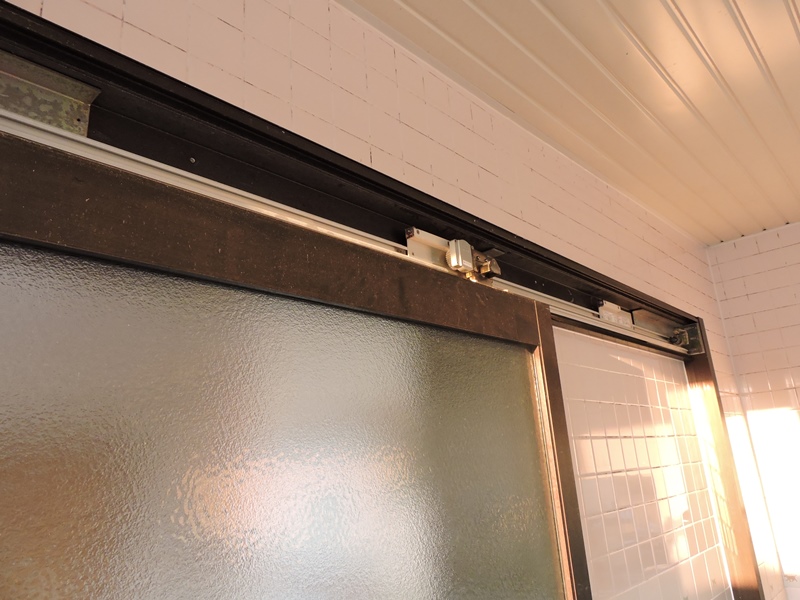

 上部外フレームのカバーを取り外しました。 開閉機構の全貌を確認することができます。 |
|

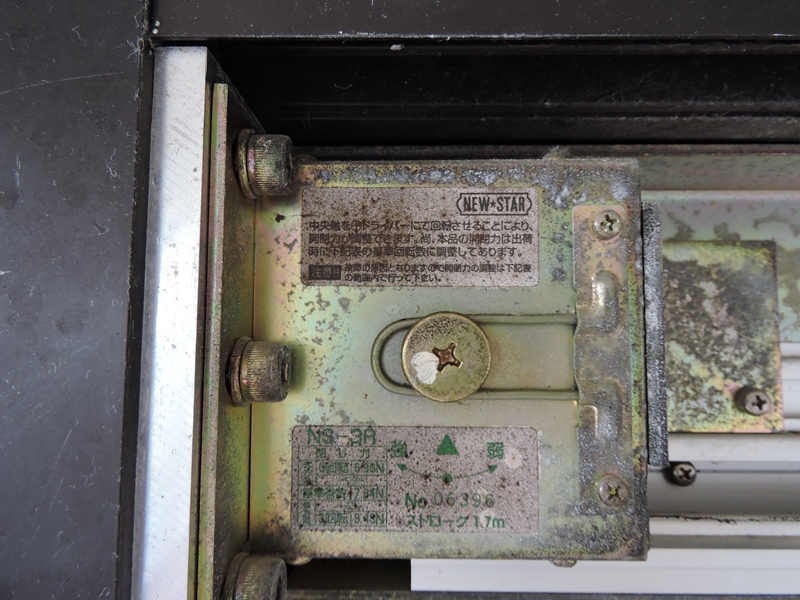

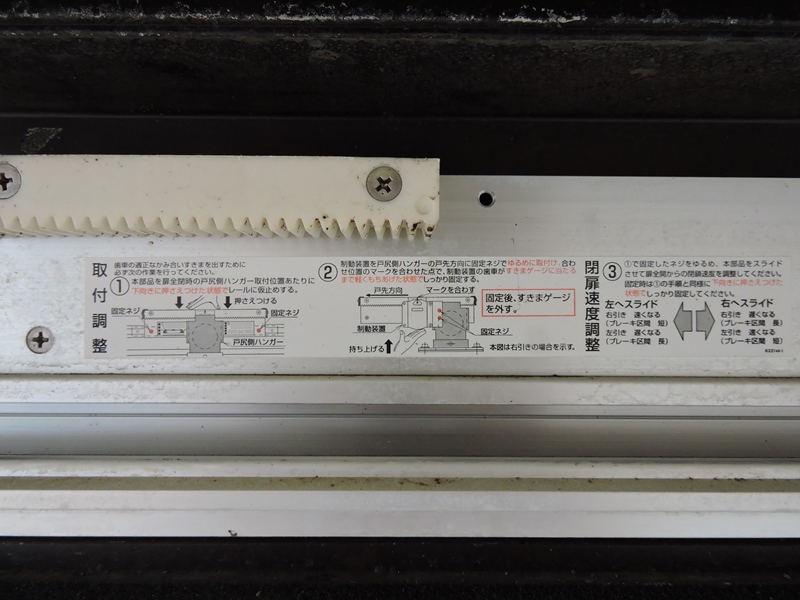

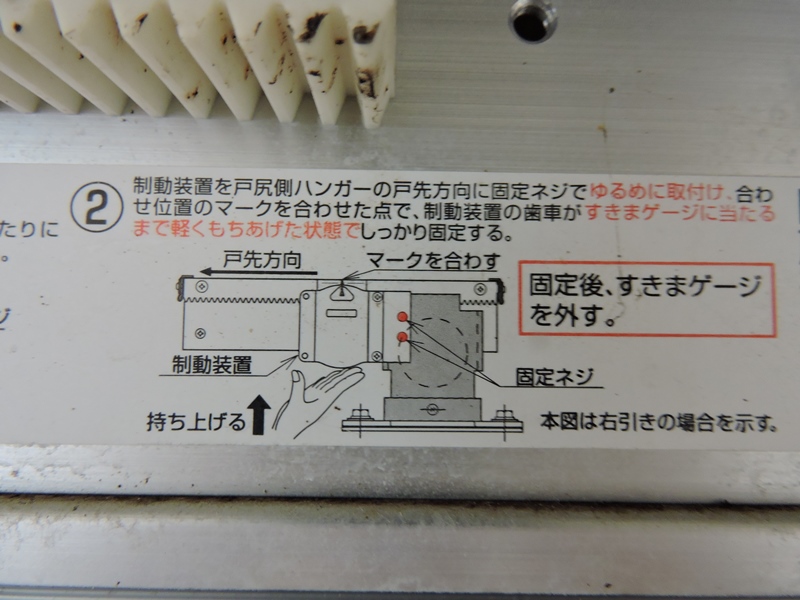

 引き戸の吊りレールに何やら説明書きが貼り付けられて います。取り付け時、点検時の作業要領が示されています。 |
 この説明書のおかげで制動機構の構造や 調整法、さらに不具合の原因が分かります。 |
|

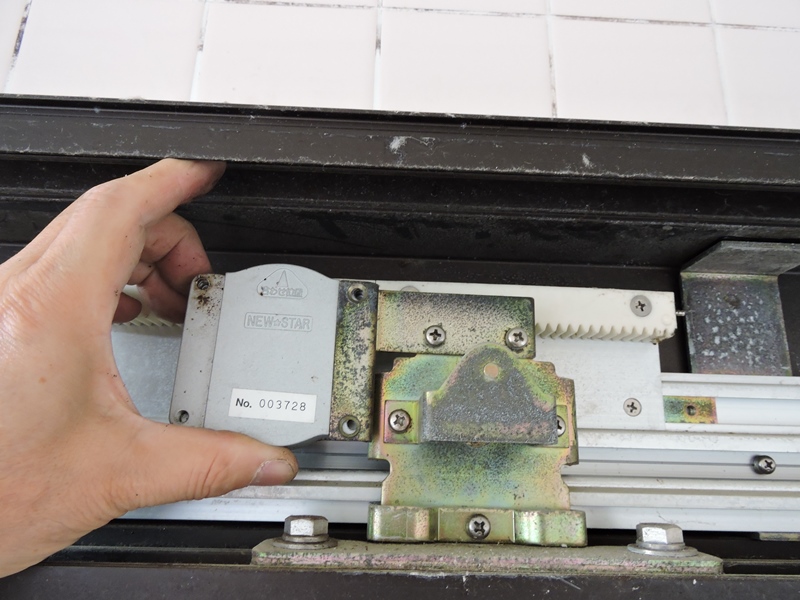

 この平たい金属ケースの部品が制動装置（ダンパー）です。 正しく機能していないため、引き戸が勢いよく閉まります。 |

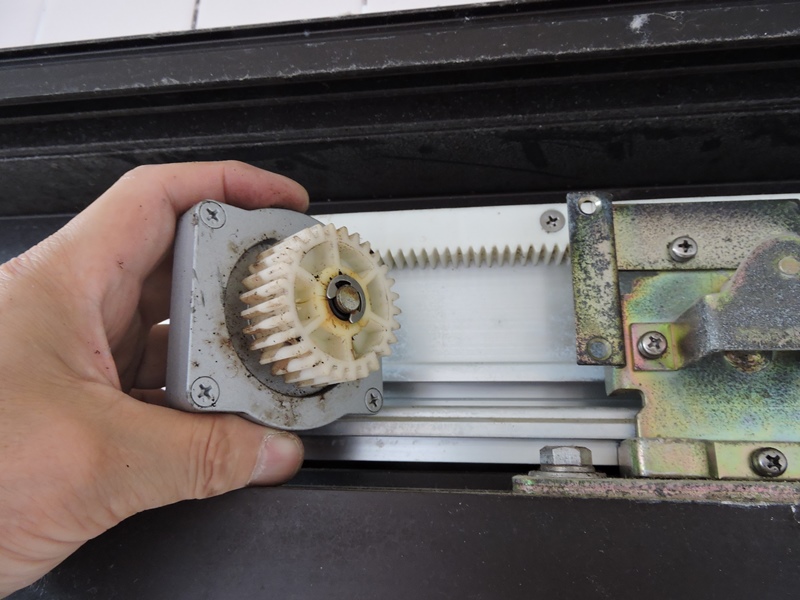

 ダンパーに付いている厚みのある樹脂製ギヤが レール上のラックギヤと噛み合い回転します。 |
|
 ギヤは回転方向により大きく抵抗が変化します。右回転 （開く方向）で軽く、左回転（閉じる方向）で重くなります。 |

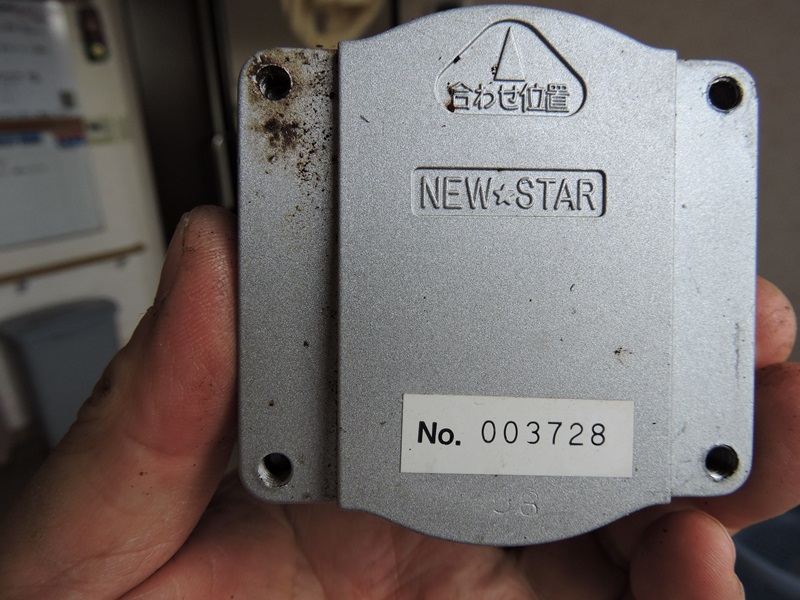

 「ＮＥＷ＊ＳＴＡＲ」の商標は「日本ドアーチェック製造 株式会社」のものです。「引き戸クローザ６型浴室用」です。 |
|

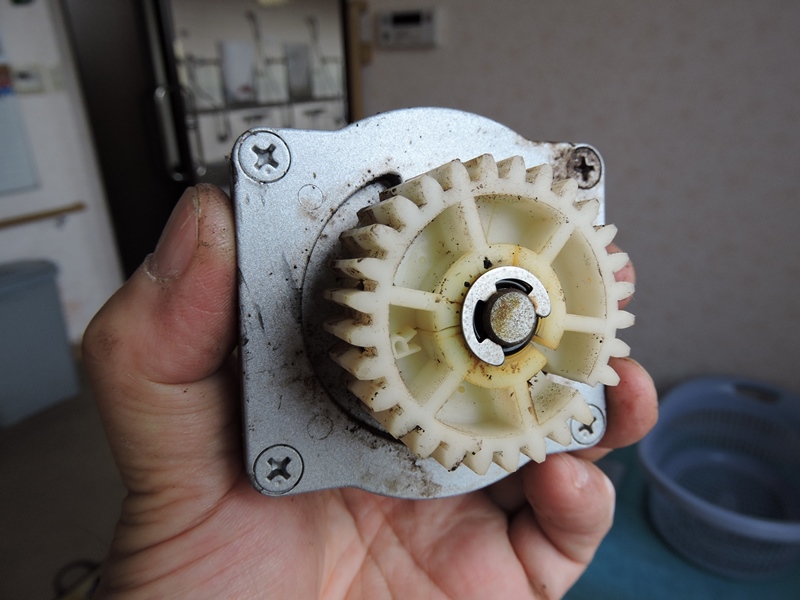

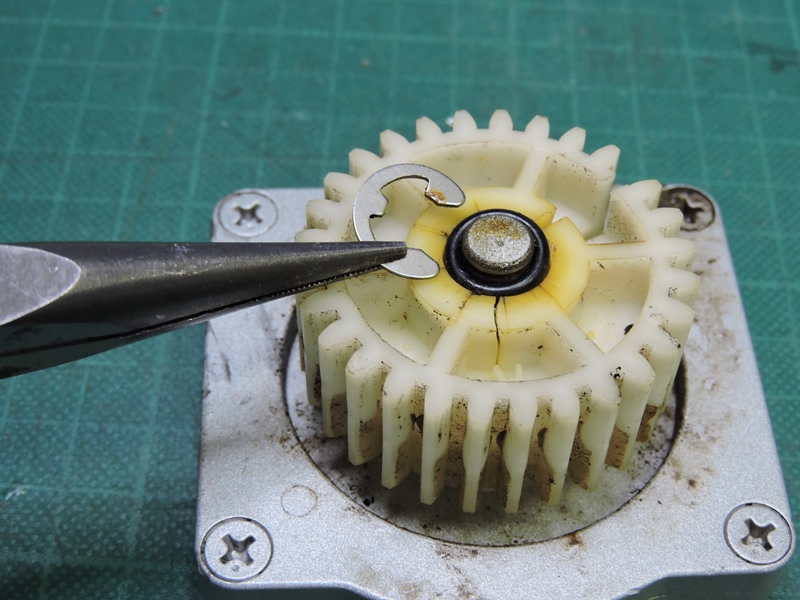

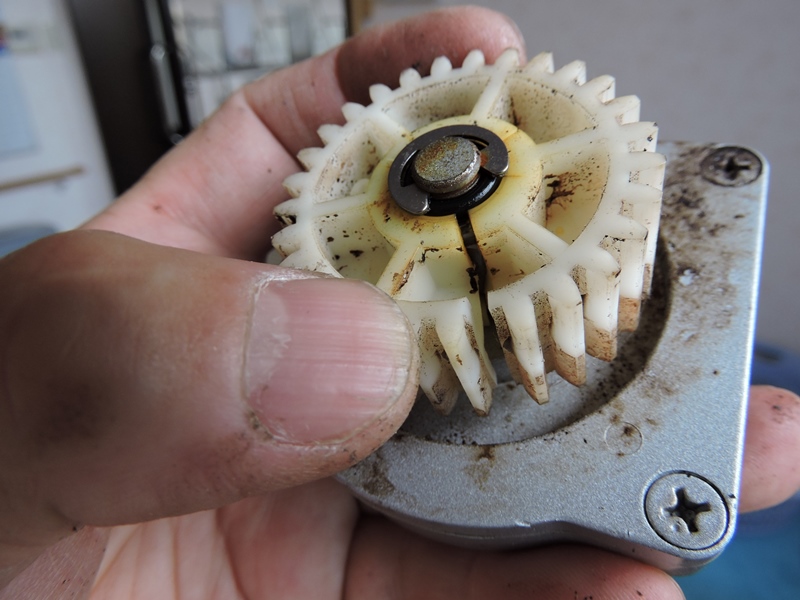

 制動が効かない原因が分かりました。樹脂製ギヤにクラックが入り・・、完全に割れています。 力が加わるとクラックが広がり、ラックギヤとの噛み合いが外れてダンパーが作動できません。 |
||
 樹脂製ギヤを補修部品と交換すれば解決します。しかし、 調べてみるとダンパーとアッシーで３万円近くもします。 |
 ダンパーは正常に機能しているのでもったいない 修理になります。ギヤだけ交換できれば良いのですが。 |
|

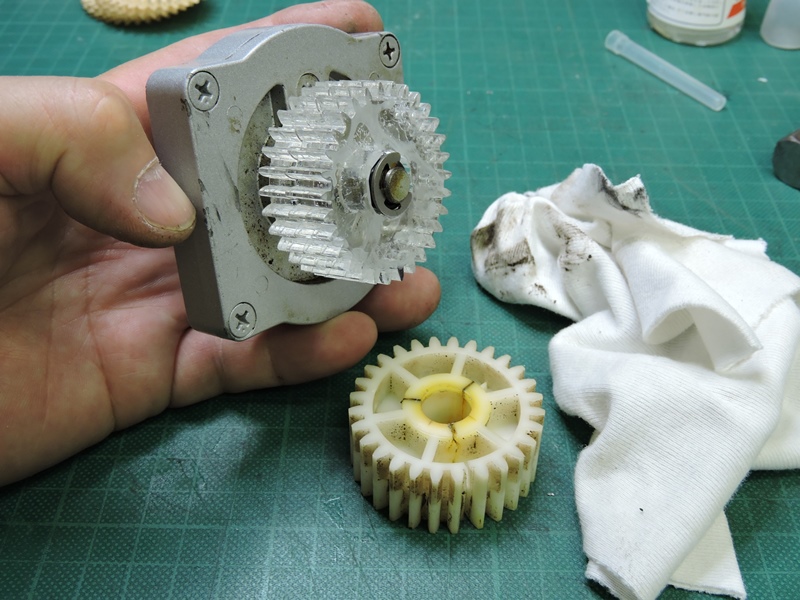

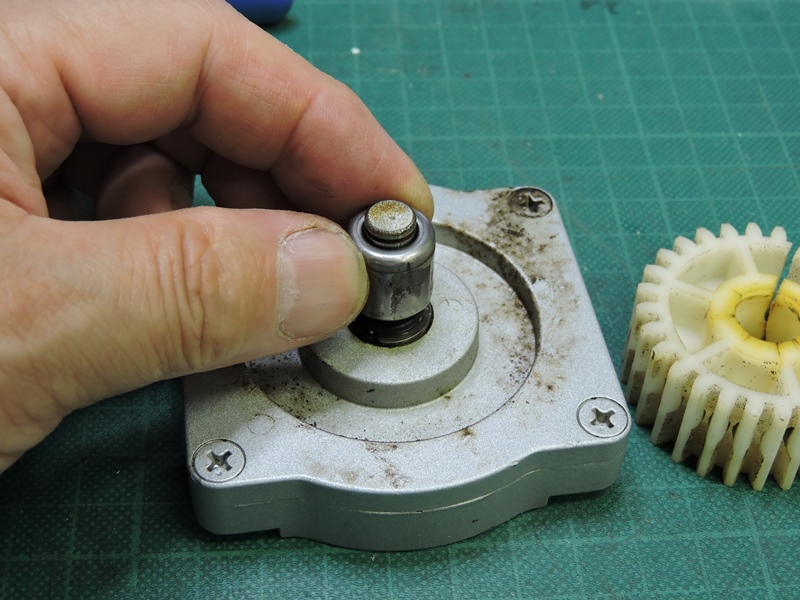

 割れた樹脂製ギヤを再利用する方法も 考えます。取り外して詳細に調べてみます。 |

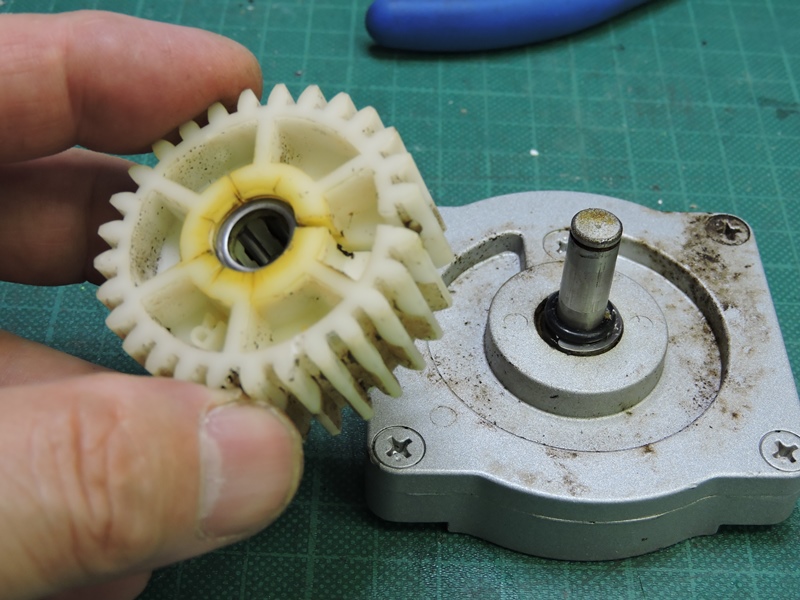

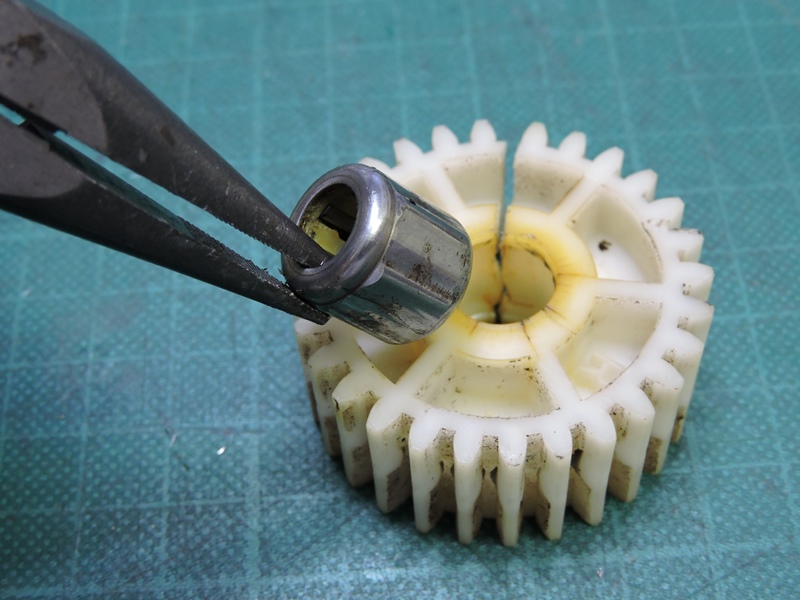

 ギヤの中心部に不思議な形状（外周が丸みを帯びた 六角形）の金属製スリーブが嵌め込まれています。 |
|
 ただのスリーブではありません。形状的に何ら突起等がないにも かかわらず、引き戸を閉じる回転方向でのみダンパーのシャフトと ロックします。引き戸が開く方向では空回りするようになっています。 |
||

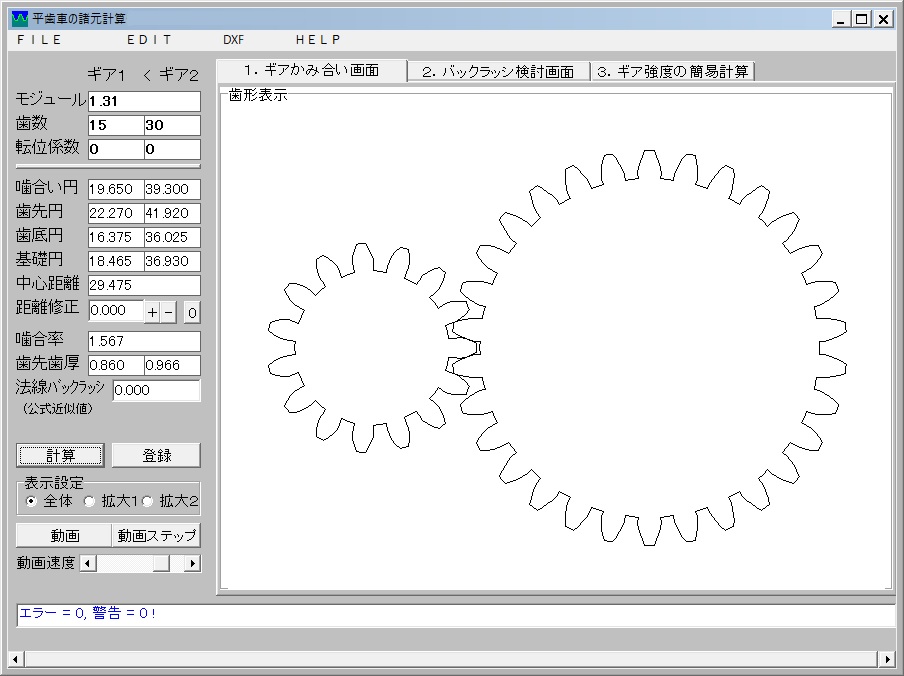

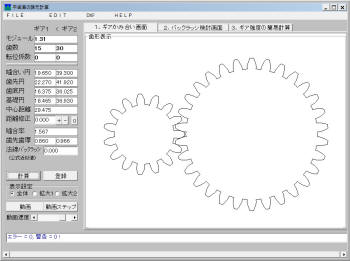

 修理費用を抑えるためにはギヤを自製するしかありません。 専用の設計ツールで同じ歯数とピッチのギヤを描きます。 |

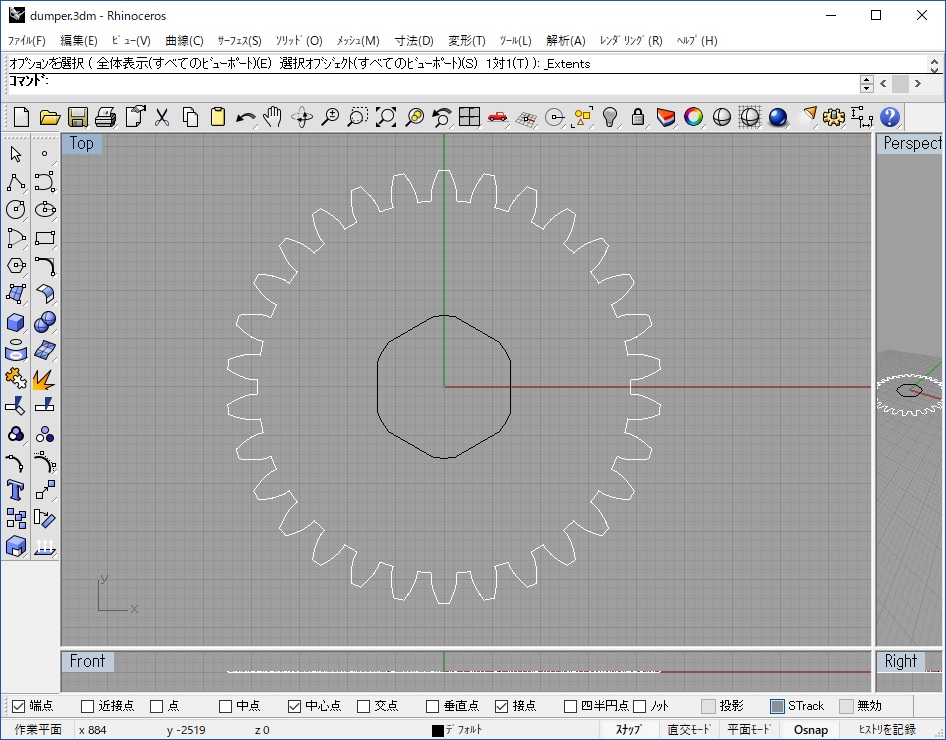

 ＤＸＦ形式でデータをＣＡＤに渡し、スリーブを入れる６角形を 加えます。ガタを防ぐためスリーブ外周の丸みも考慮します。 |
|
 アクリル材で・・強度的に何とか持つだろうと 思います。壊れても再度作り直すまでです。 |
 アクリル薄板を数枚貼り合わせることで強度を確保します。 以前に水栓ハンドル内のアダプターを製作した要領です。 |
|
 元のギヤの厚みが１８ｍｍなので、５ｍｍ厚アクリル ３枚、３ｍｍ厚アクリル１枚で同じ厚みになります。 |
 １８ｍｍ厚アクリルのカットは到底無理でも、 この方法でブロック状のパーツを製作可能です。 |
|

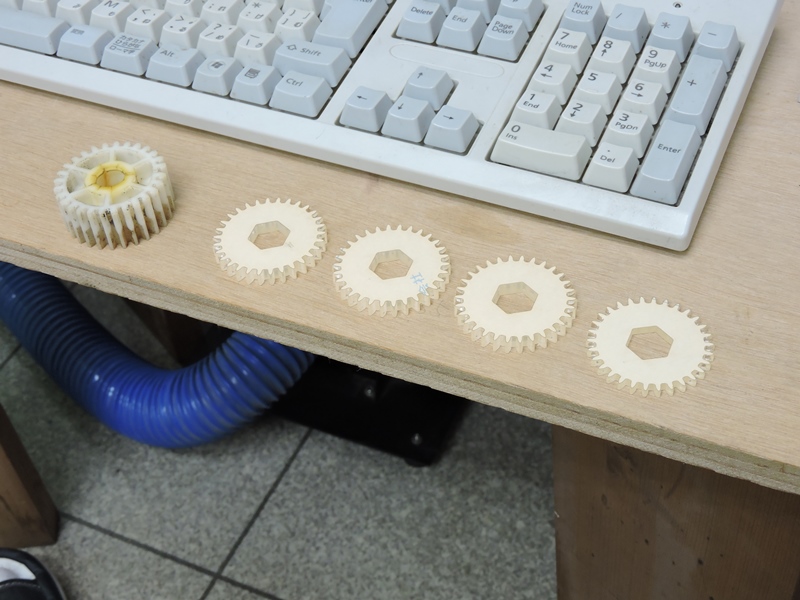

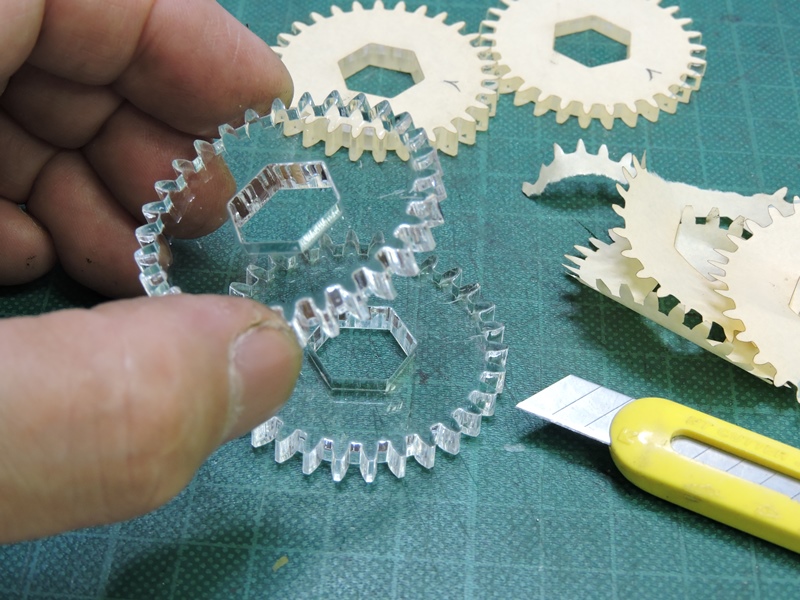

 保護紙を剥がし重ね合わせてみます。カット断面の 垂直が曖昧でも複数枚を重ねると相殺されます。 |
 ５ｍｍ＋５ｍｍ＋５ｍｍ＋３ｍｍで設計通り 厚み１８ｍｍのギヤが出来上がります。 |
|

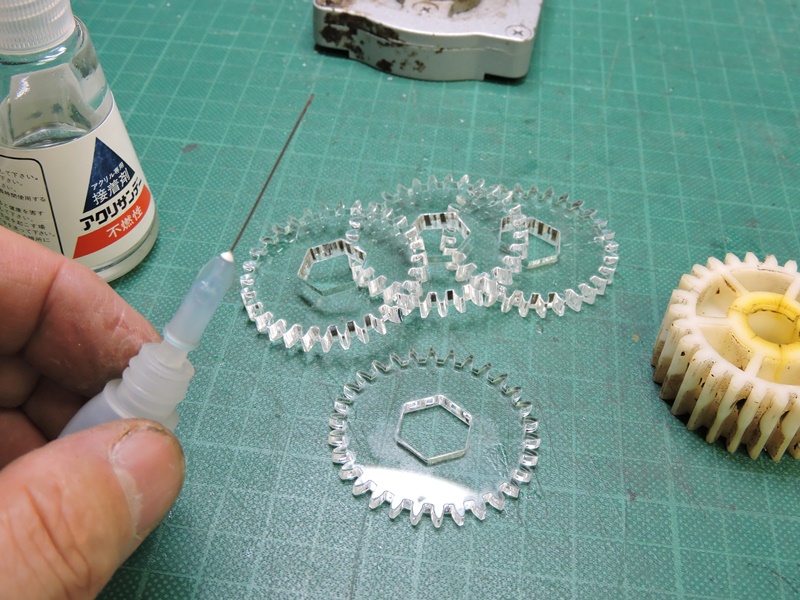

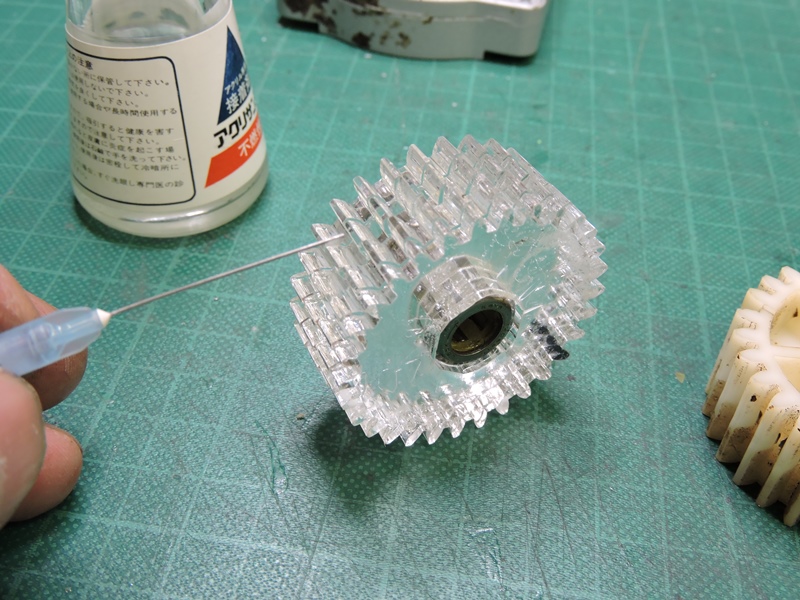

 アクリル専用接着剤（二塩化メチレン）を 使用し、拡散接着により強固に貼り合わせます。 |
 中心部の六角穴にスリーブを叩き込み、 歯列が揃った状態で接着剤を流し込みます。 |
|

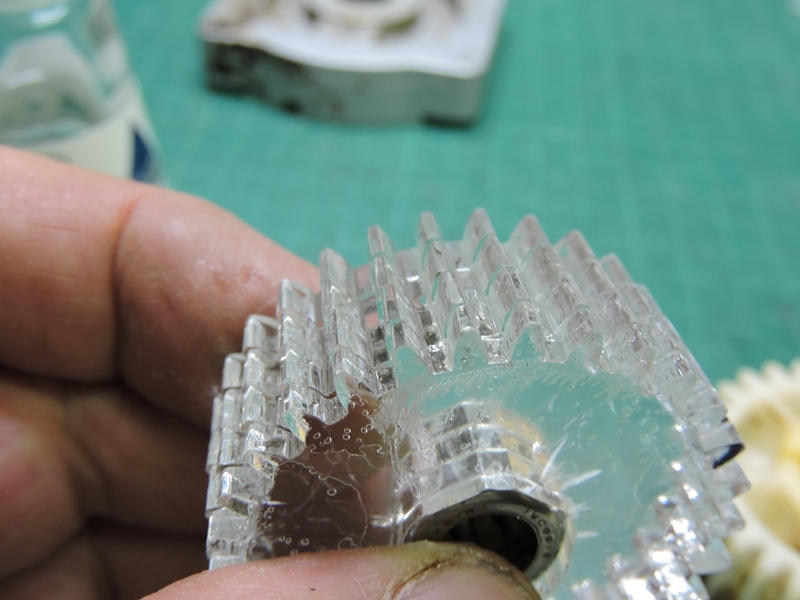

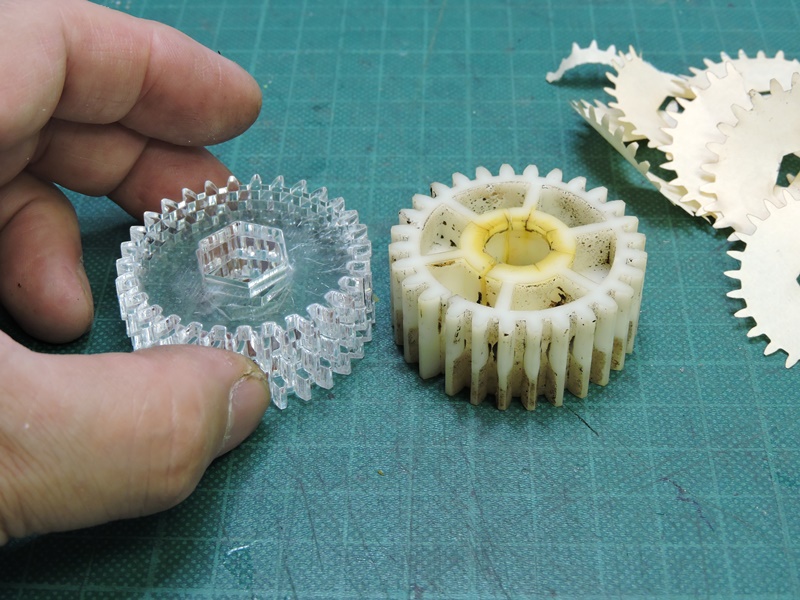

 アクリル材同士が融着し、全体としてブロック状の部材を 構成しています。そう簡単には壊れそうにありません。 |

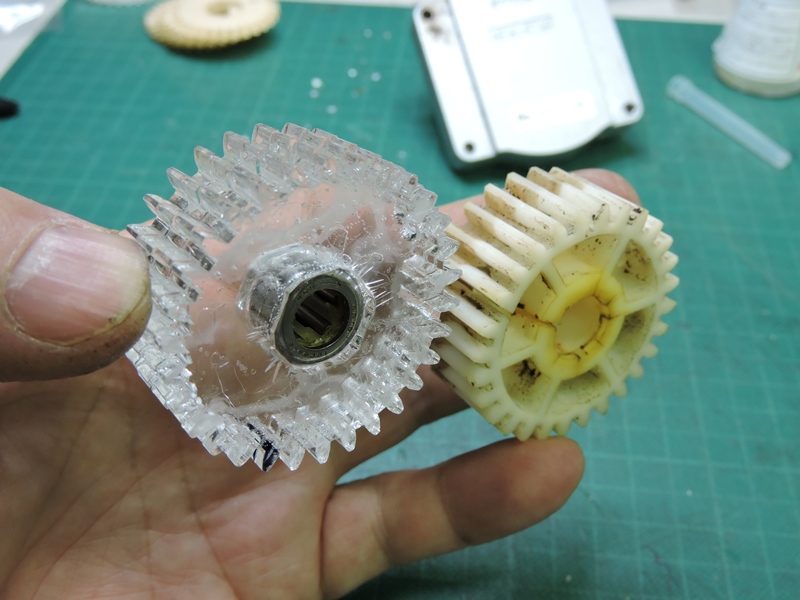

 元の樹脂製ギヤと比べてみます。ラック側も同様の 樹脂製なので、摩耗の心配もさほどありません。 |
|

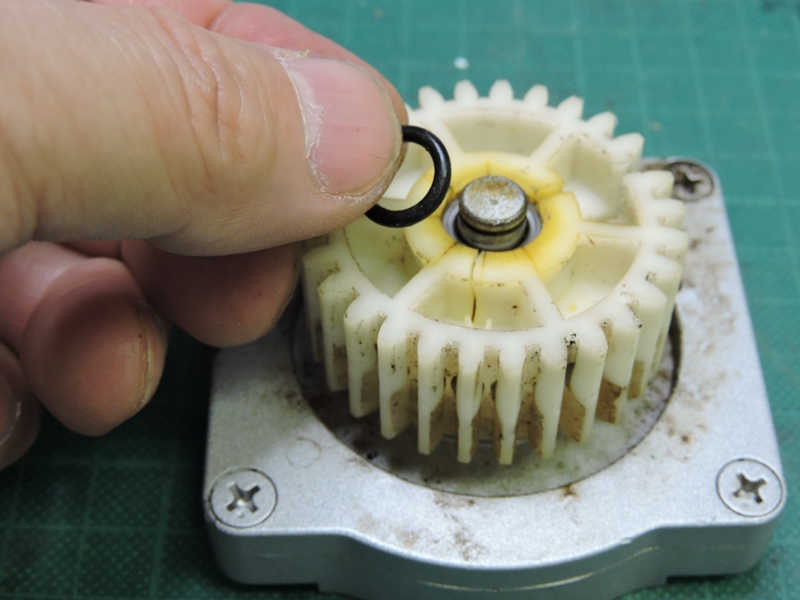

 ダンパーのシャフトにセットします。ギヤの上下に ゴムリング（おそらくオイルシール）が装着されます。 |

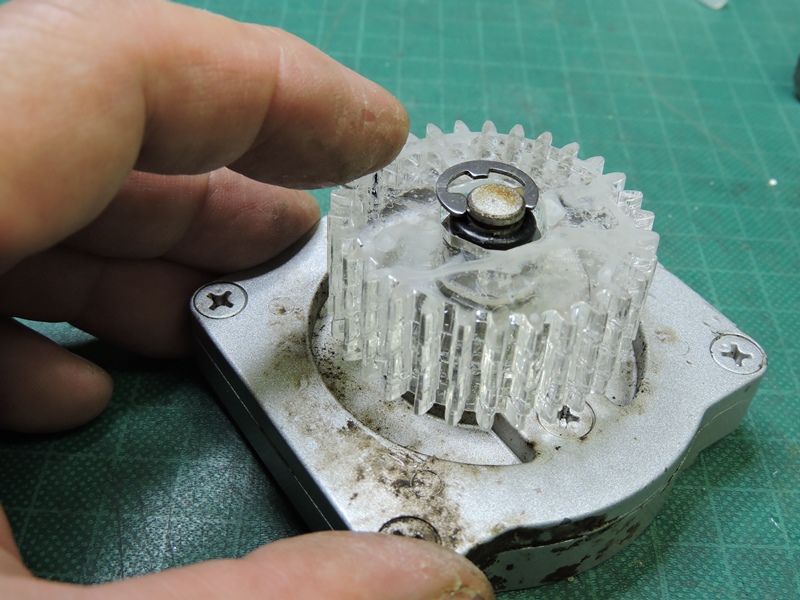

 スナップリングを入れて脱落防止を図ります。 ５ｍｍと３ｍｍから割り出せる厚みで助かりました。 |
|

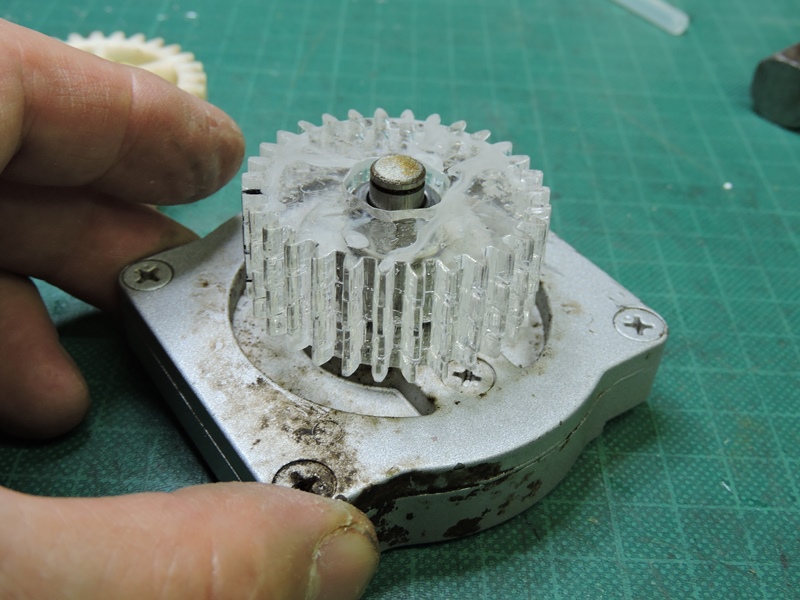

 一回転方向にのみ抵抗が大きくなる制動機構が、（工房内で）完成を 見ました。これを携えて現場に戻ります、うまくフィットするでしょうか・・ |
||
 ダンパーはネジ２本で固定されているだけ なので、取り付け作業は簡単なものです。 |

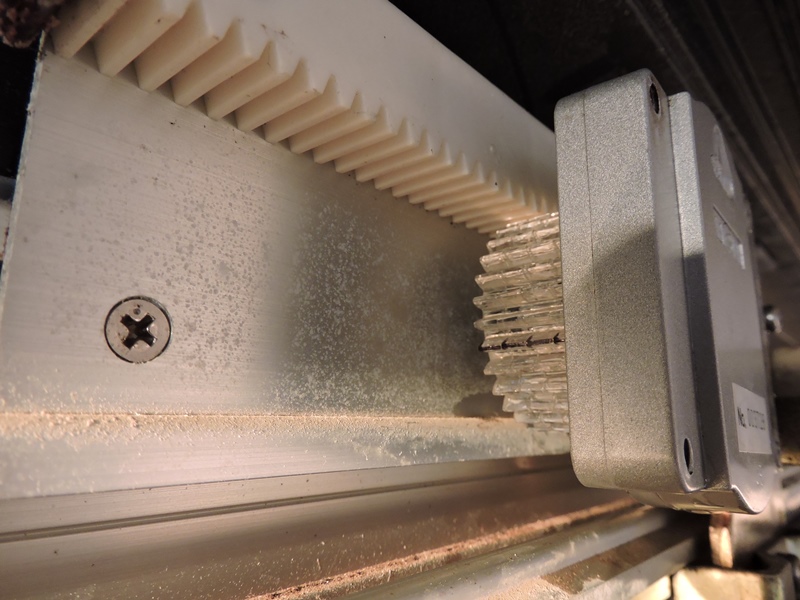

 当たり前とは言え、ぴたりと噛み合っています。引き戸が 閉じる際には、しっかり制動が効いて確実に減速します。 |
|
 施設利用者の方々が、急激に閉まる引き戸で危険に晒される心配は なくなります。また、施設の職員の方々も安心していただけるでしょう。 |
||
 ダンパーの問題は解決しましたが、新たに改善すべき点も出てきました。浴室環境の影響で 可動部分が全体的に劣化しています。酸化物が集積し引き戸の開閉を重くしているようです。 ダンパーが正常に機能するようになると、相対的に制動過多となり、引き戸が完全に戻らなく なっています。開閉補助機能を調整する機構が備わっているものの、少し調整しただけでは 変化が見られません。軸受や摺動部から酸化物を取り除き、潤滑を復活させる必要があります。 |
||
|
||
