| ・ラジオカセット修理（２０１６．１０．２２） |

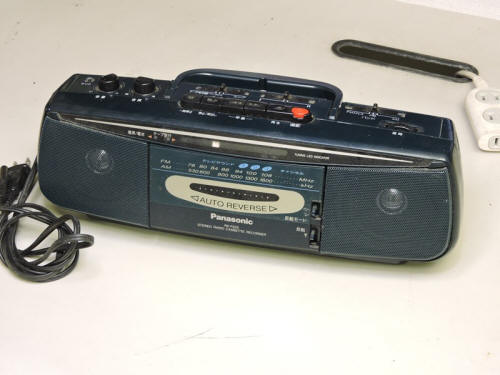

 パナソニック社製ラジオカセット修理のご依頼です。壊れてしまった・・とだけ故障の 状況を伺っております。2007年頃の製品でアナログ時代の完成域にあった１台です。 |
||

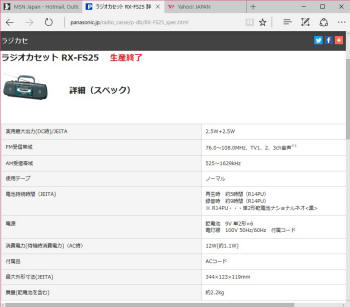

 パナソニック社ＷＥＢの生産終了品ページに 現在もまだ製品スペックが紹介されています。 |

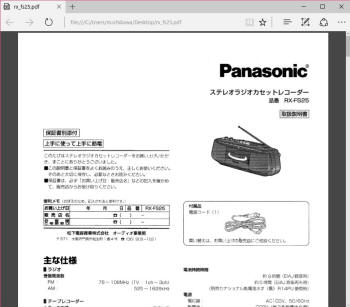

 取扱説明書もダウンロード することができます（ＰＤＦ）。 |
|

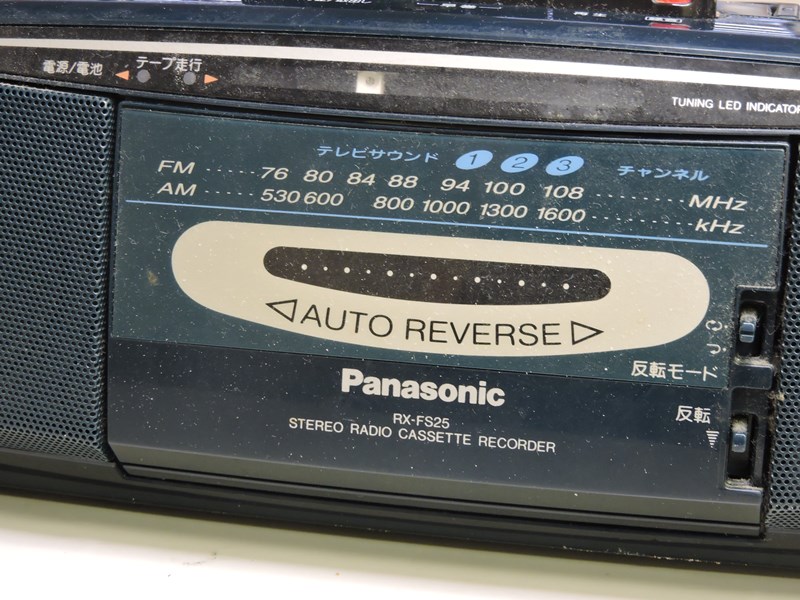

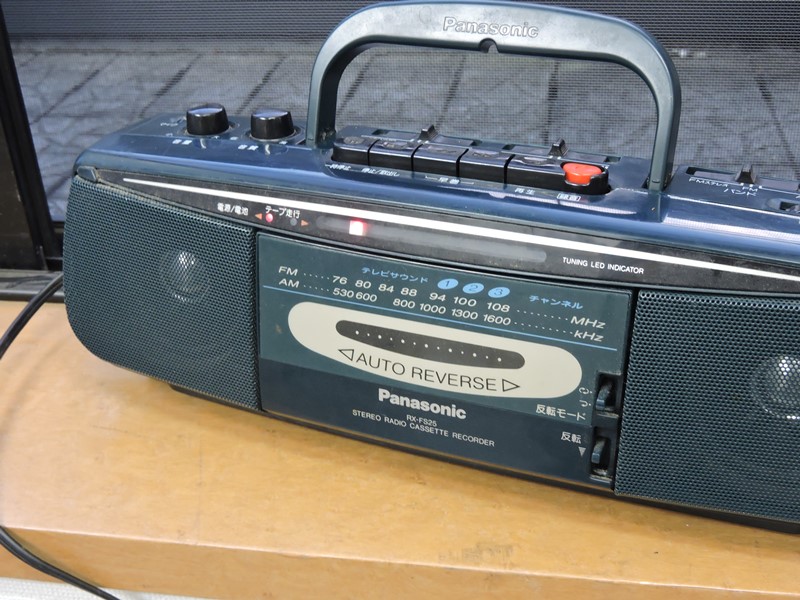

 テープを逆に入れ替える必要のない オートリバース機構を備えています。 |
 テープを反転再生する際には、磁気ヘッドが機械 的に１８０度回転して再生トラックを変更します。 |
|
 お預かりしたこの１台は、長年の使用を経て外装が 汚れています。表面全体がべた付いた感じです。 |

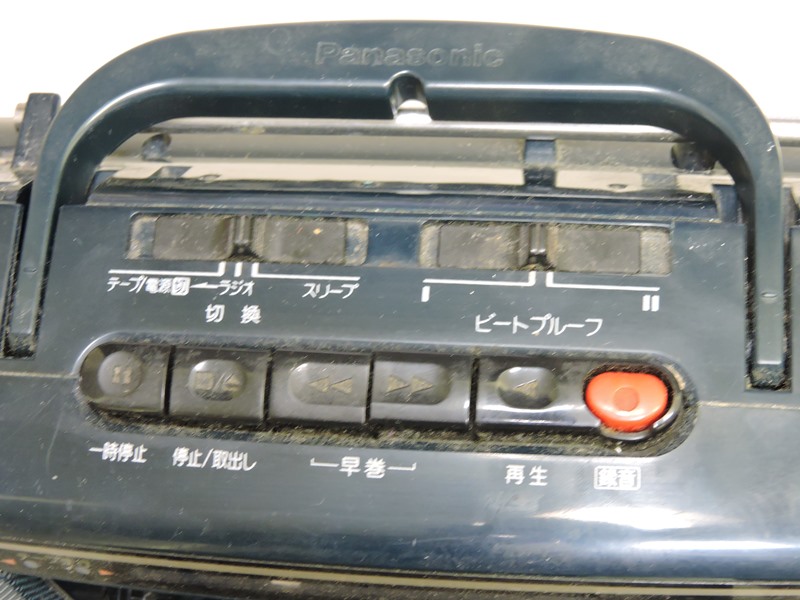

 操作ボタン類の凹凸に埃が入り込み 奥まった所にはこびり付いているようです。 |
|

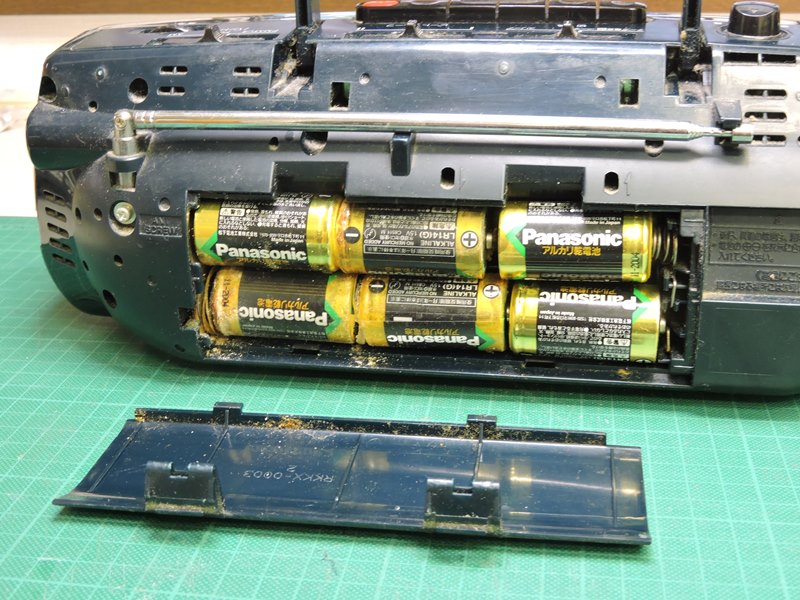

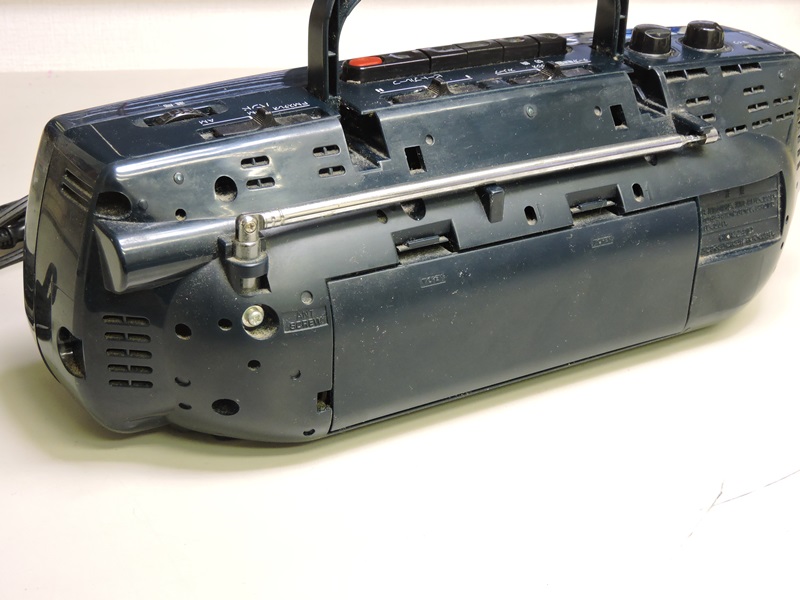

 背面のバッテリーホルダーのカバーを 開けてみると・・大変なことになっています。 |
||

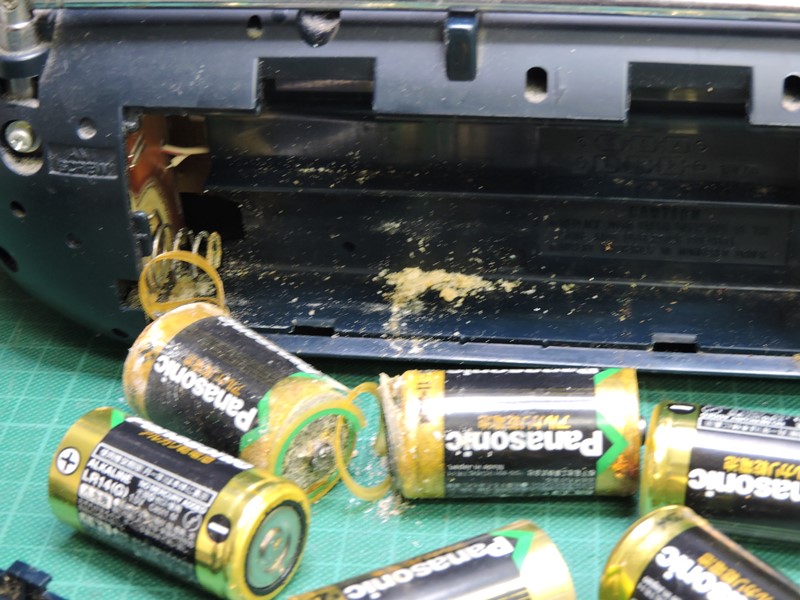

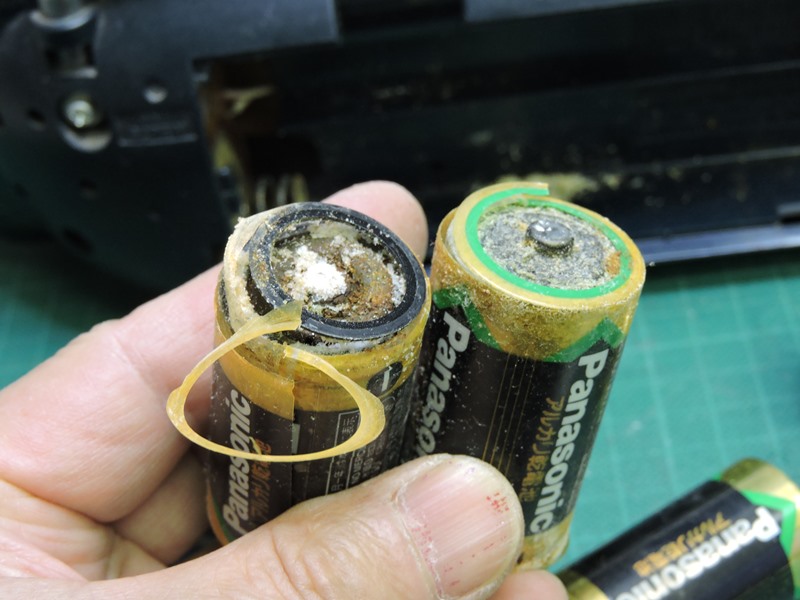

 乾電池が劣化、ほとんど腐食しています。 かなりの年月入れられたままだったようです。 |
 ここまで腐食の進んだ乾電池は見たことがありません。電解 液が固化しており、意外と周囲への浸食が少ないようです。 |
|

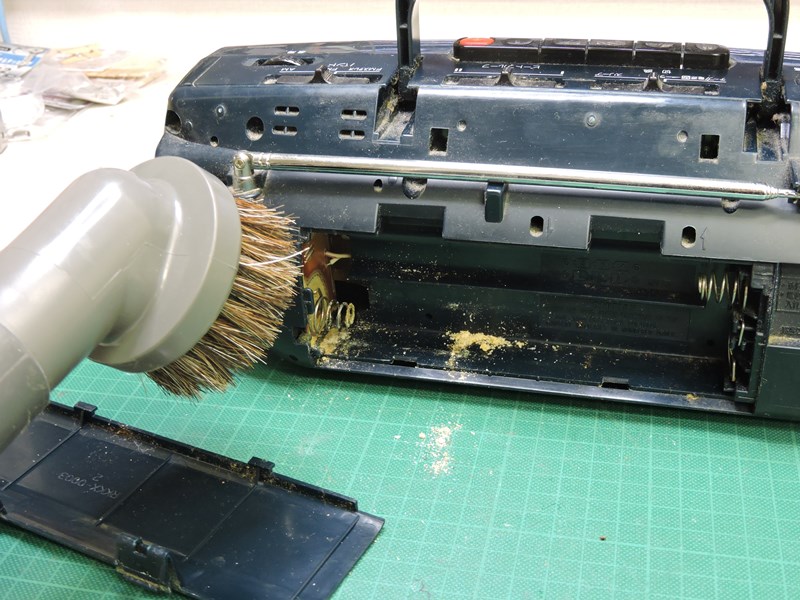

 粉末化した乾電池の風化物を 先に取り除いておきます。 |

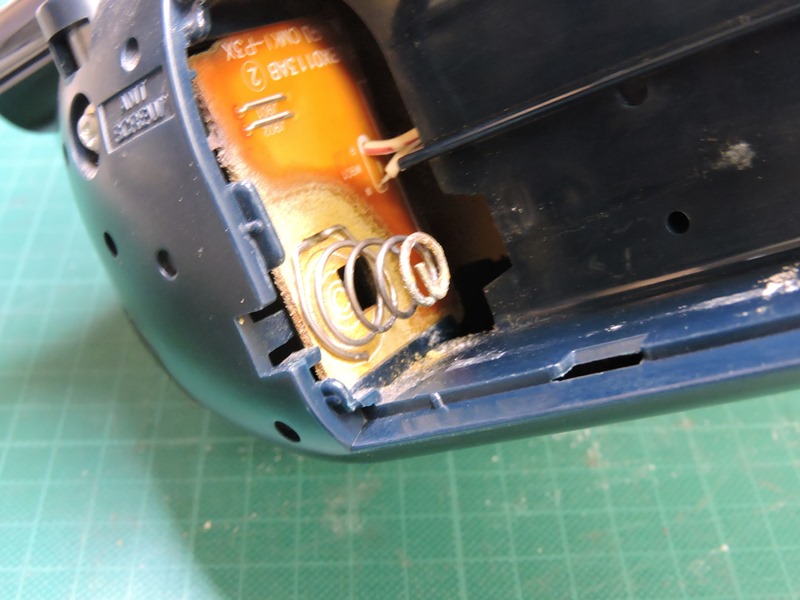

 バッテリーホルダー内のバネ端子が錆付いている 程度です。内部基盤にはほとんど影響がありません。 |
|
 電源を入れてみます。直接ＡＣ電源を利用することもできます。ラジオは（ＡＭ・ＦＭ とも）正常に受信できます。つまり音声増幅回路にも問題がないということです。 |
||

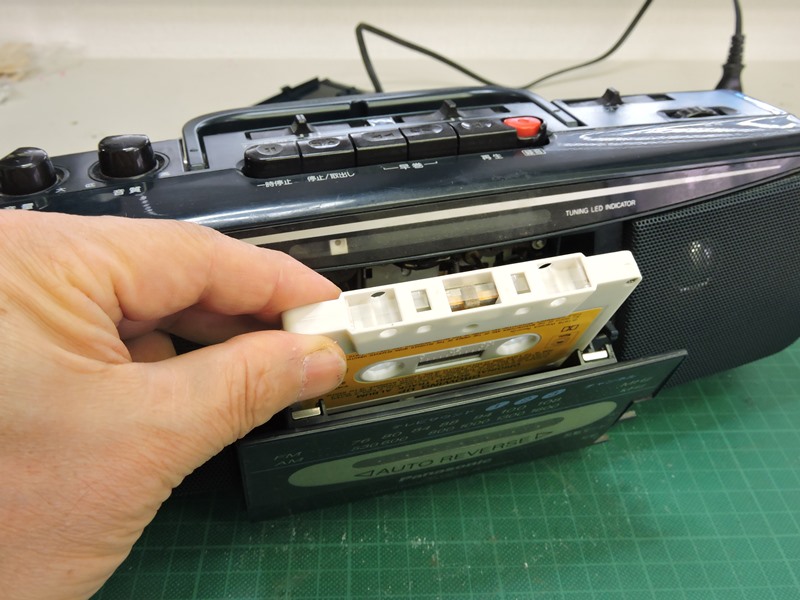

 続いて音楽テープを再生してみます。 カセットテープに触るのは何年かぶりです。 |

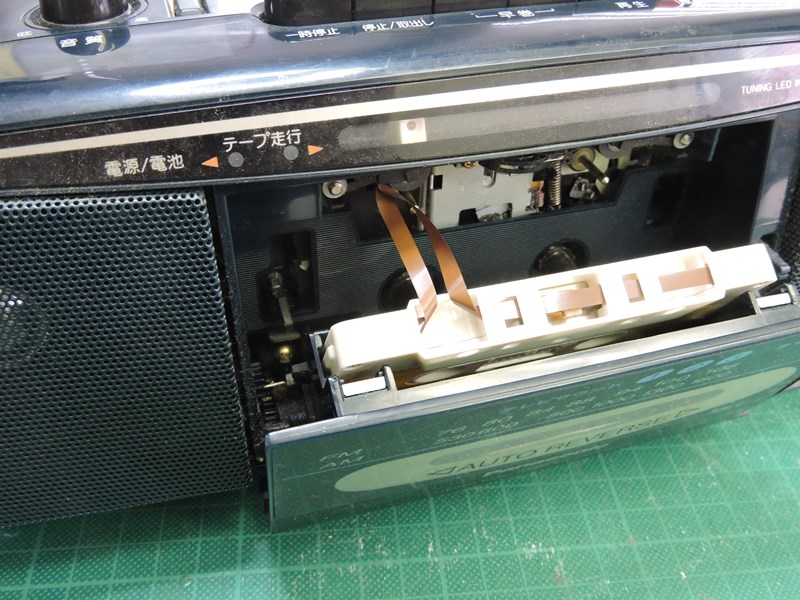

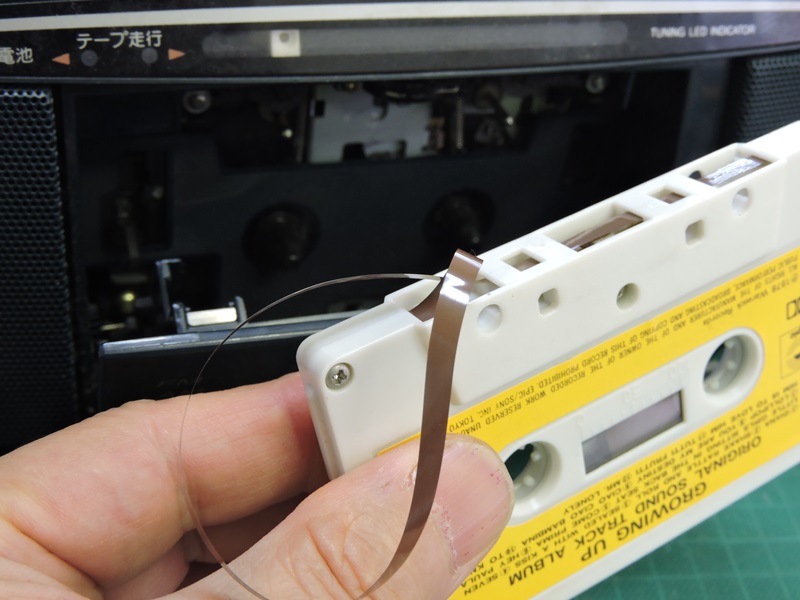

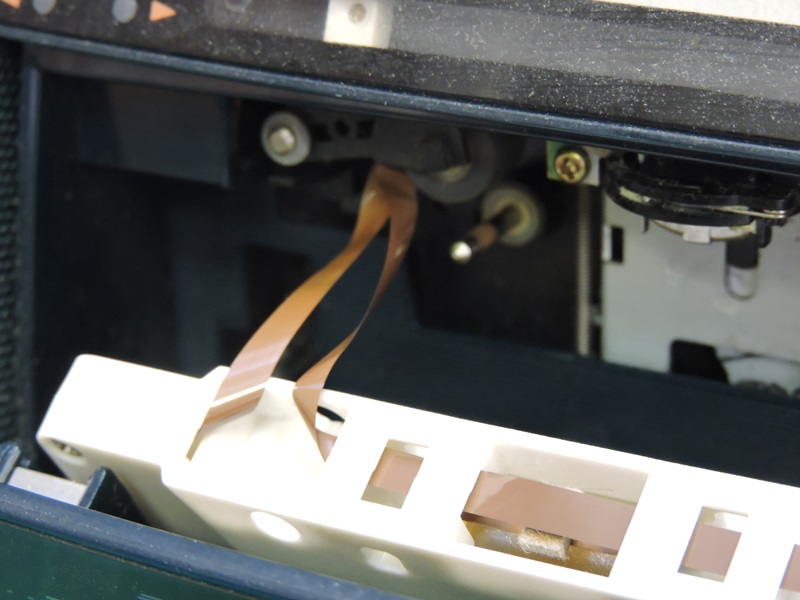

 再生ボタンを押して数秒後に停止、 テープをイジェクトしてみると・・ |
|
 キャプスタンによりテープが引き出されて ピンチローラーの奥に入り込んでいます。 |
 再生したままにすると、テープが延々と引き 出されて中でクラッシュ状態になります。 |
|

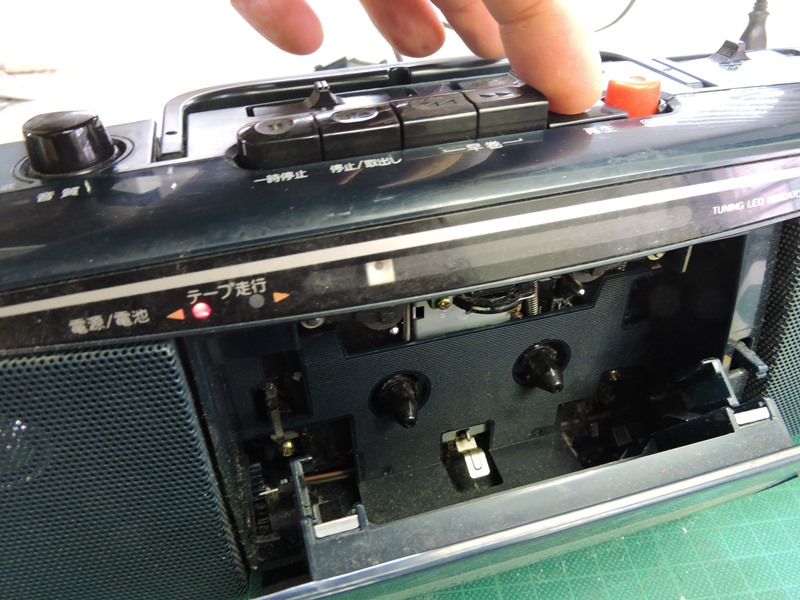

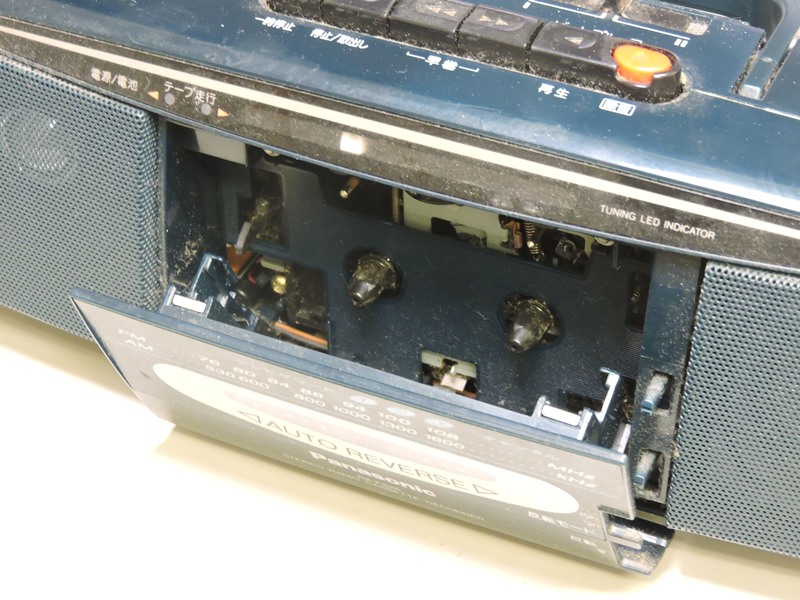

 テープを入れずテープホルダーを開けたまま再生ボタンを押すと、巻き取り側のリール 軸が回転していません。巻き取られていないから、引き出されたままになるわけです。 |
||
 リール軸の駆動系に何かトラブルがあるに 違いありません。分解にかかります。 |
 本体は典型的な前後２ピースからなる成形 筐体で、背面から長ネジで固定されています。 |
|

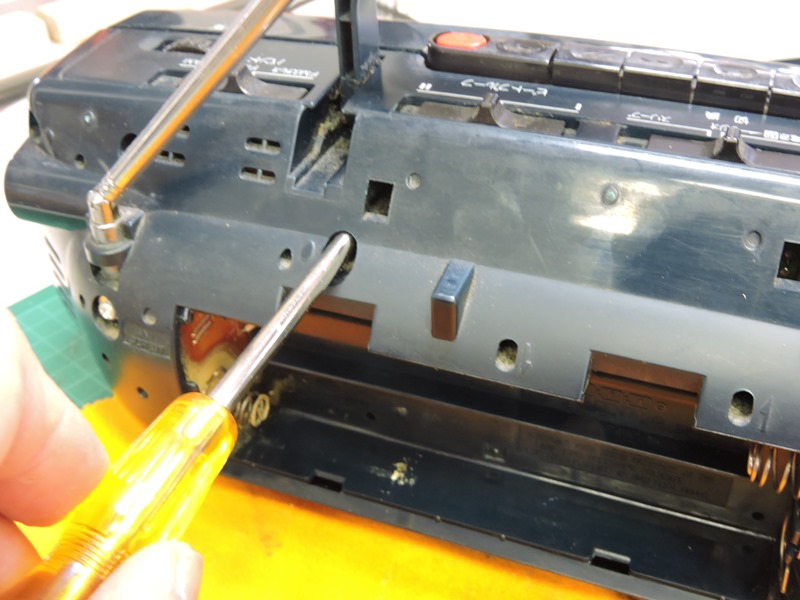

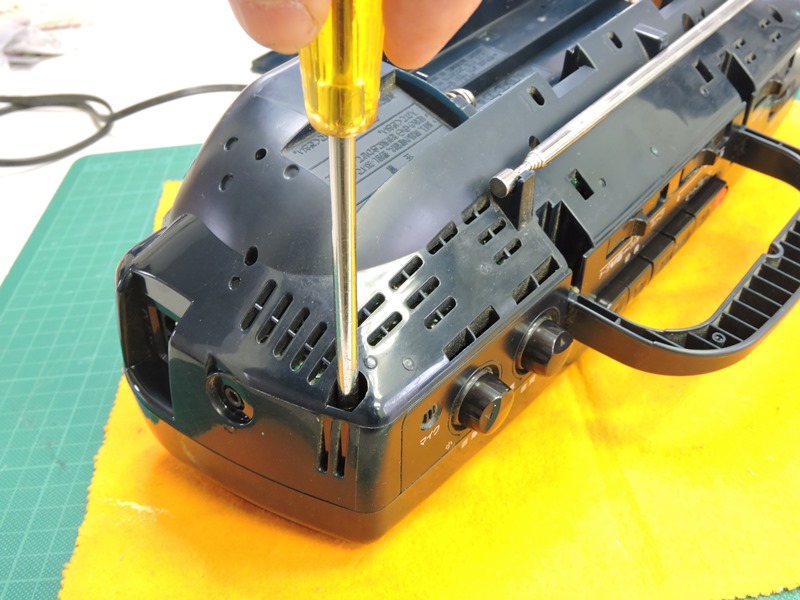

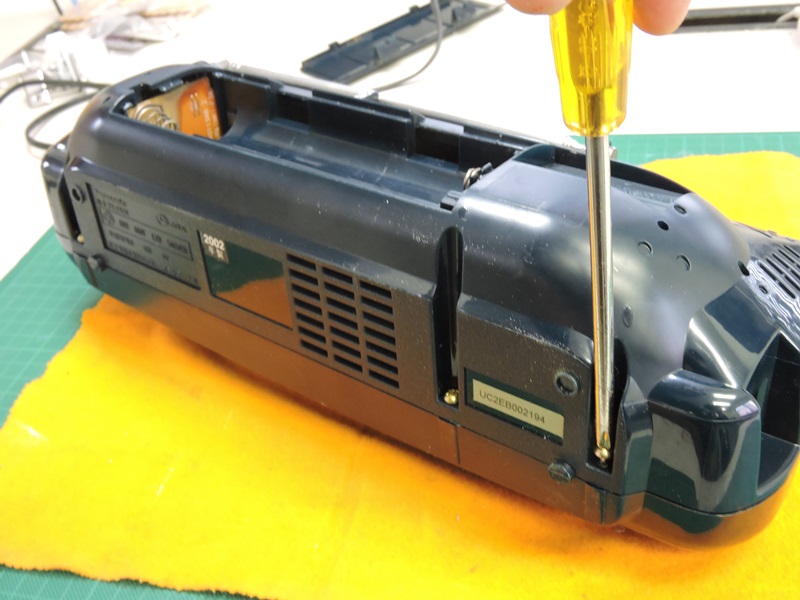

 計６本のネジを緩めると、本体は 簡単に前後に分離できます。 |
 分離した前後の各筐体です。相互に入り 組んだ結線もなくすっきりした設計です。 |
|

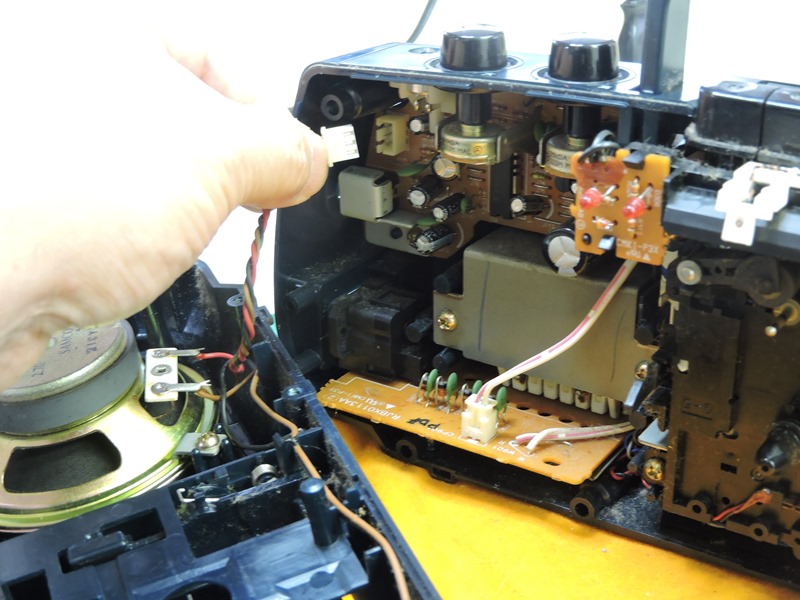

 前側筐体にスピーカが取り付けられており、スピーカ への配線のみがコネクタを介して延びています。 |

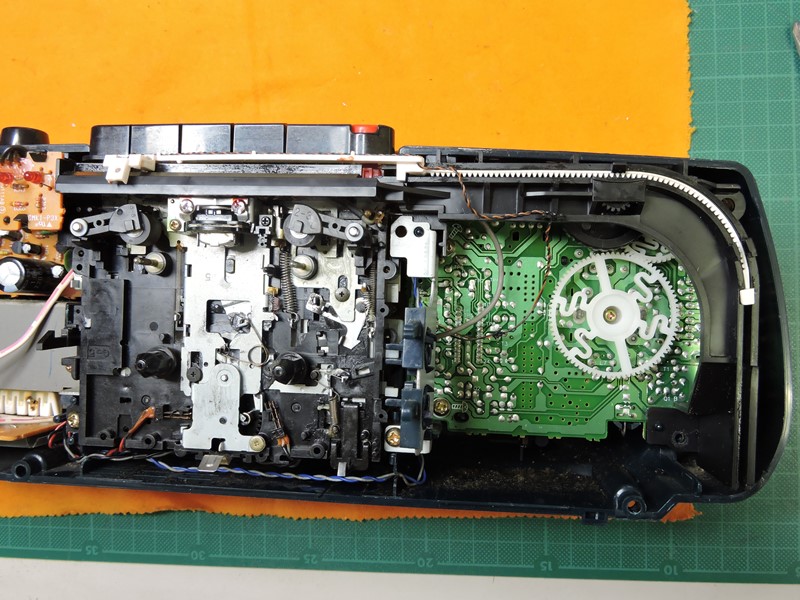

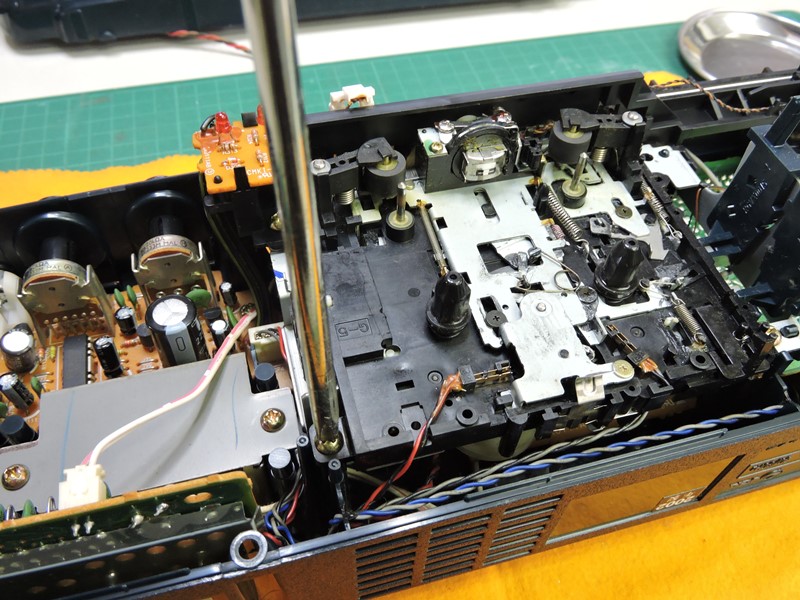

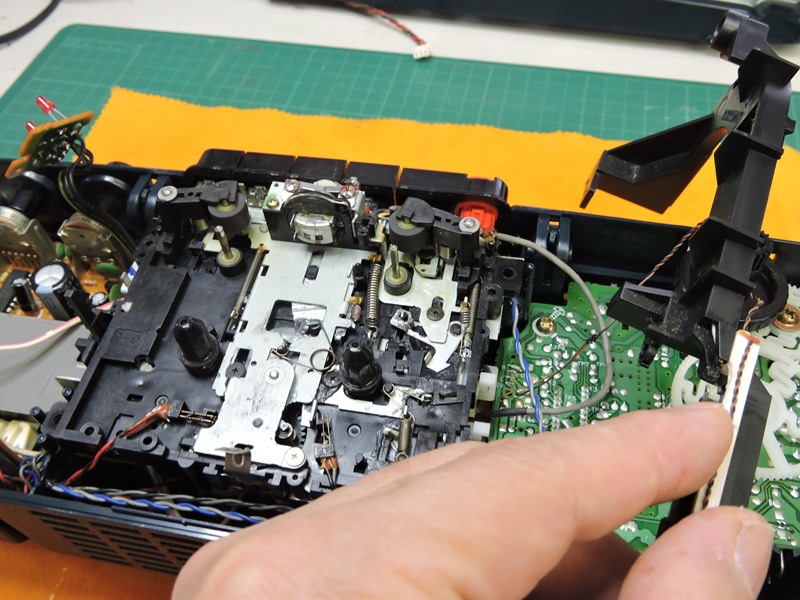

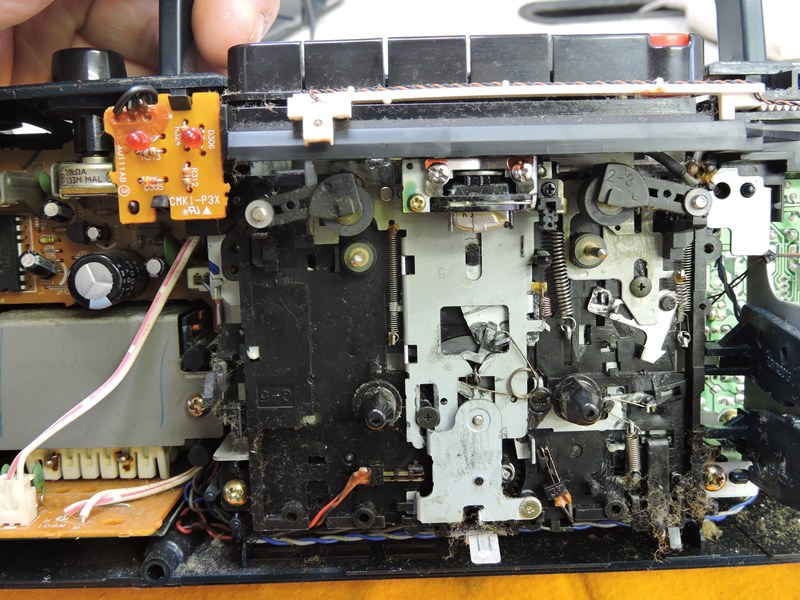

 テープを駆動する機構部分が露わになり ました。回転系は裏側に実装されています。 |
|

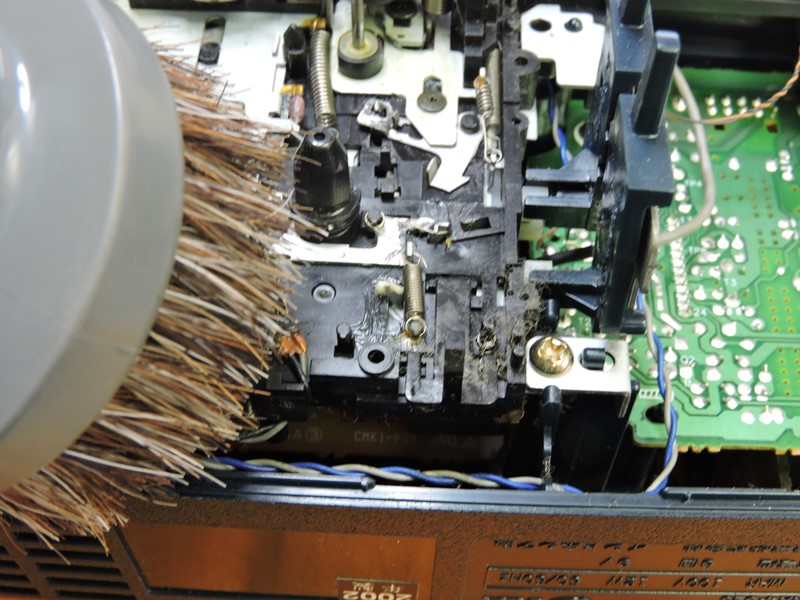

 入り込んでいる綿埃を軽くクリーナーで取り除いて おきます。内部の劣化や汚れはさほどでもありません。 |
||

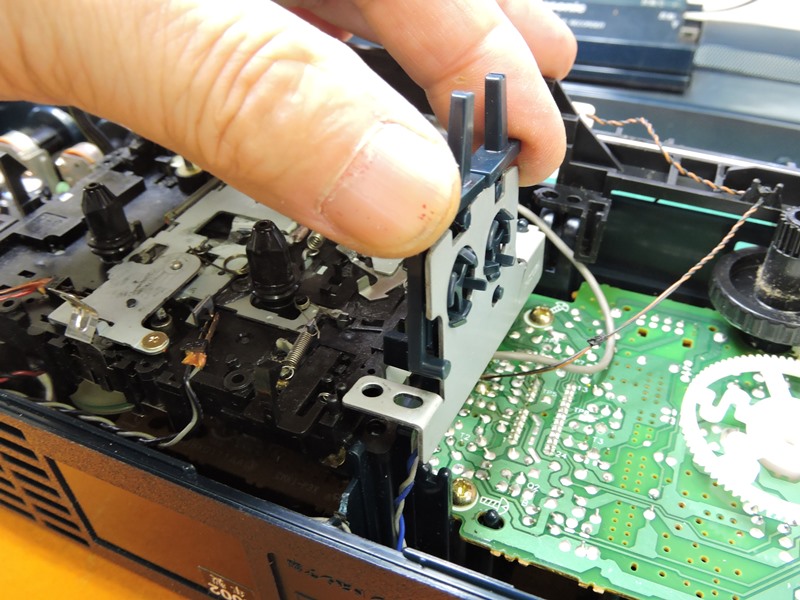

 裏側にアクセスするため駆動 機構をユニットごと取り外します。 |

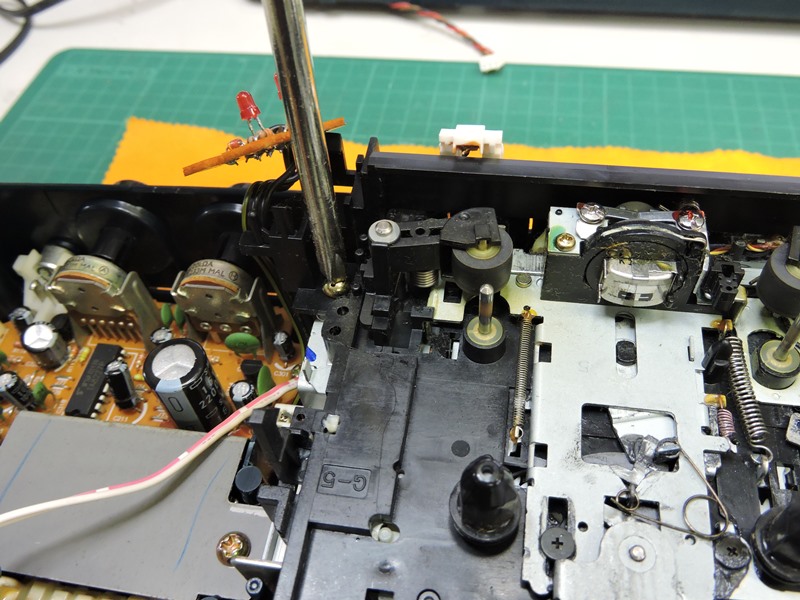

 テープの再生方向を示すＬＥＤの 下に固定ネジが隠れています。 |
|

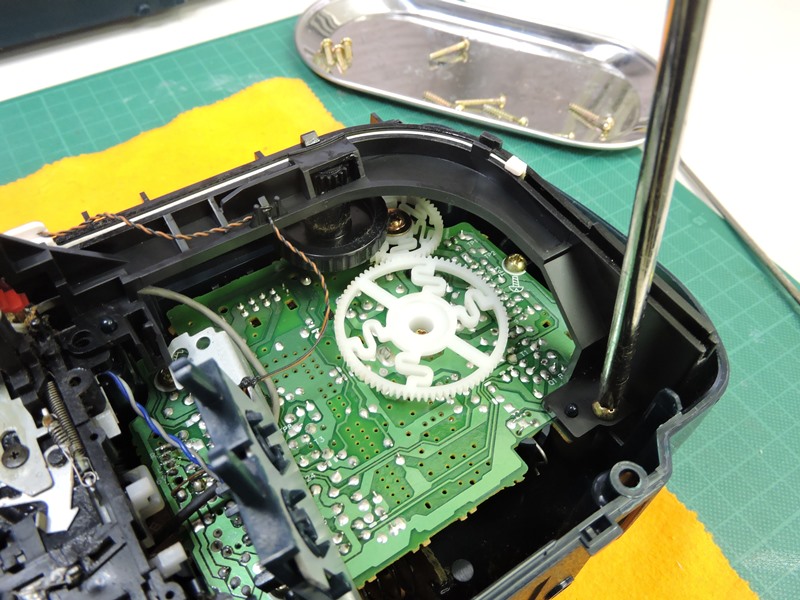

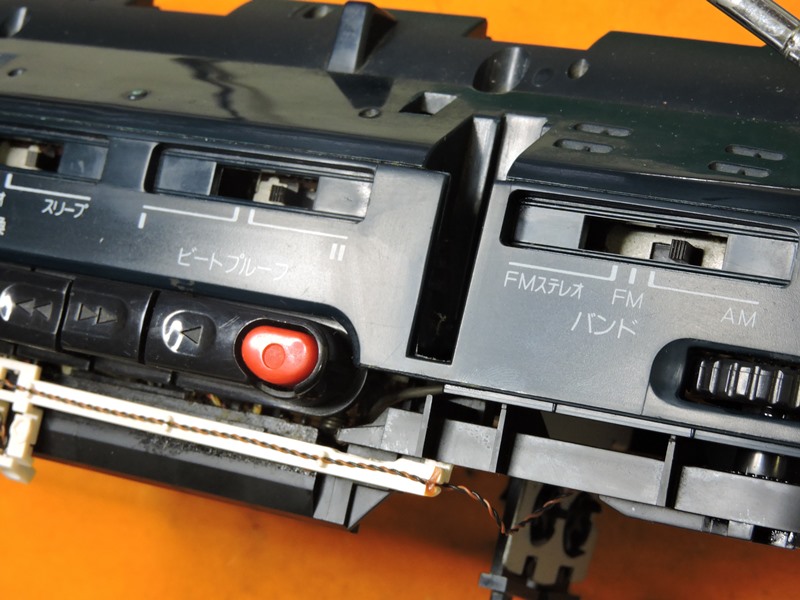

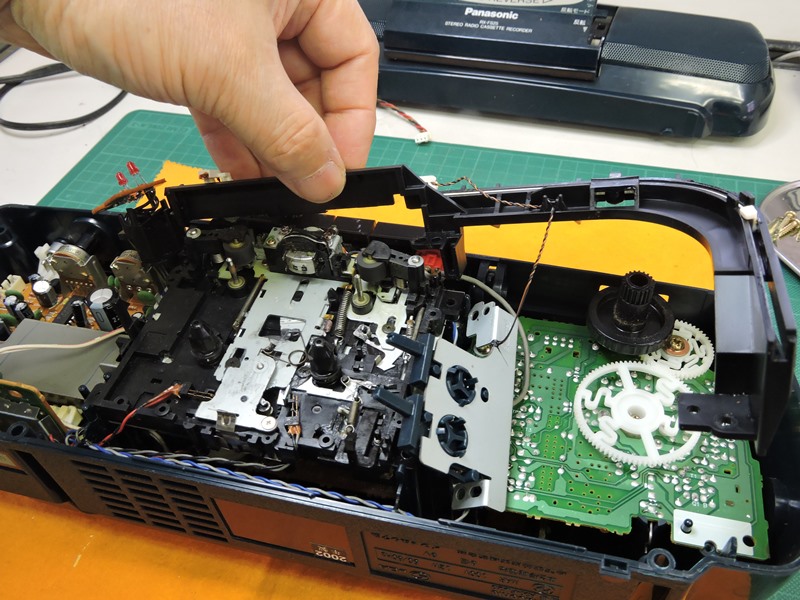

 ラジオの受信周波数インジケータ（機械式）の駆動 レールが、駆動ユニット上に覆い被さっています。 |
 レールを外しておかないと 駆動ユニットは取り出せません。 |
|

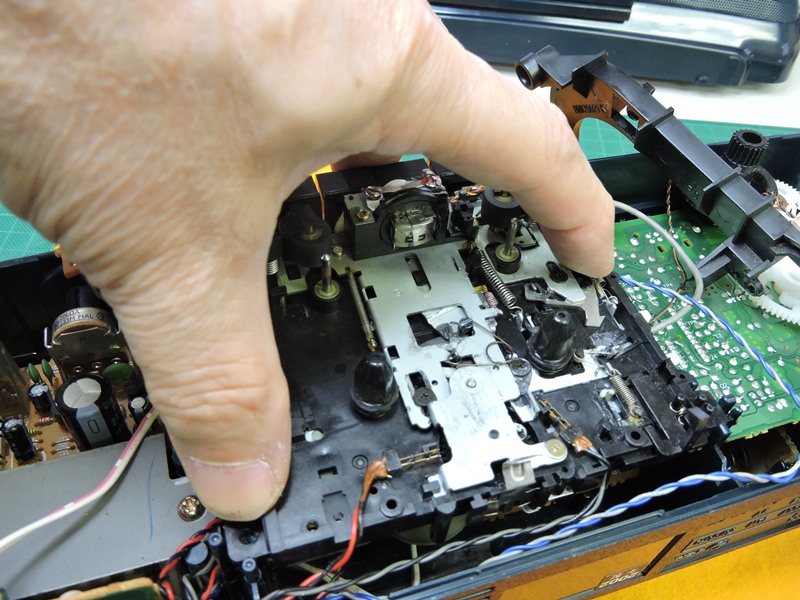

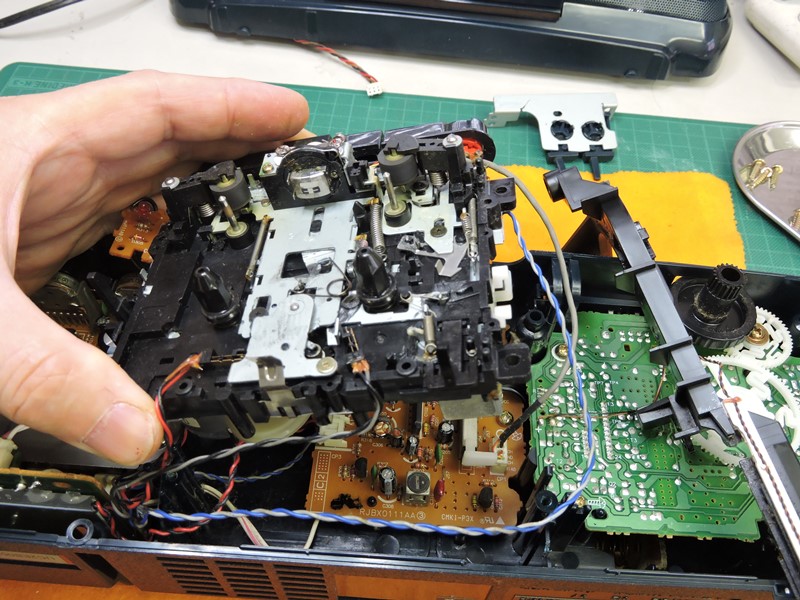

 レールに渡されている細いコードに注意 しながら、駆動ユニットを引き出します。 |
 磁気ヘッドの信号用、各センサーの信号用 など、数本のコードが接続されています。 |
|

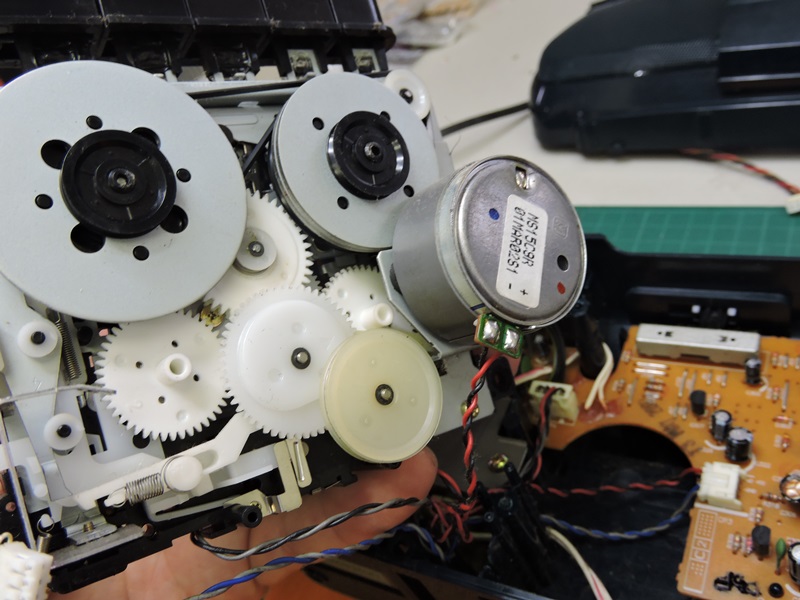

 ようやく駆動ユニットの裏側を点検することができ ます。裏返した瞬間・・何となく違和感が漂います。 |
||

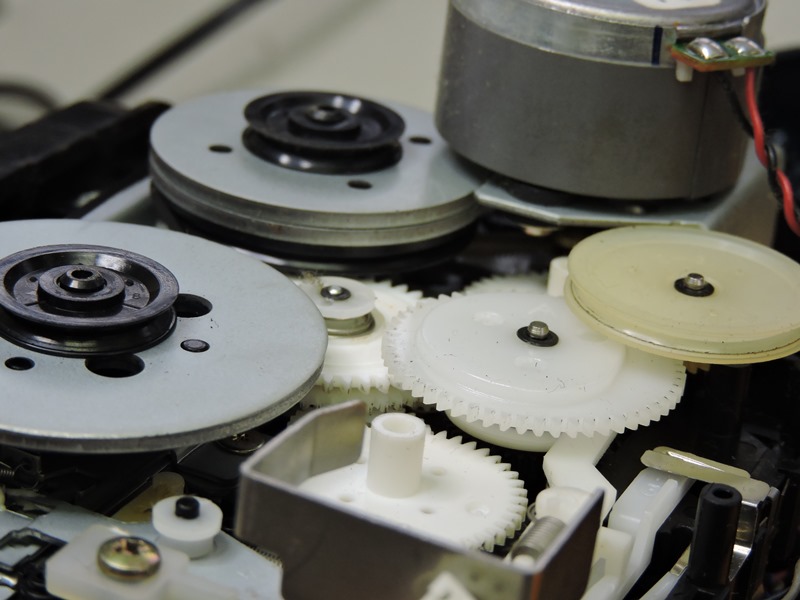

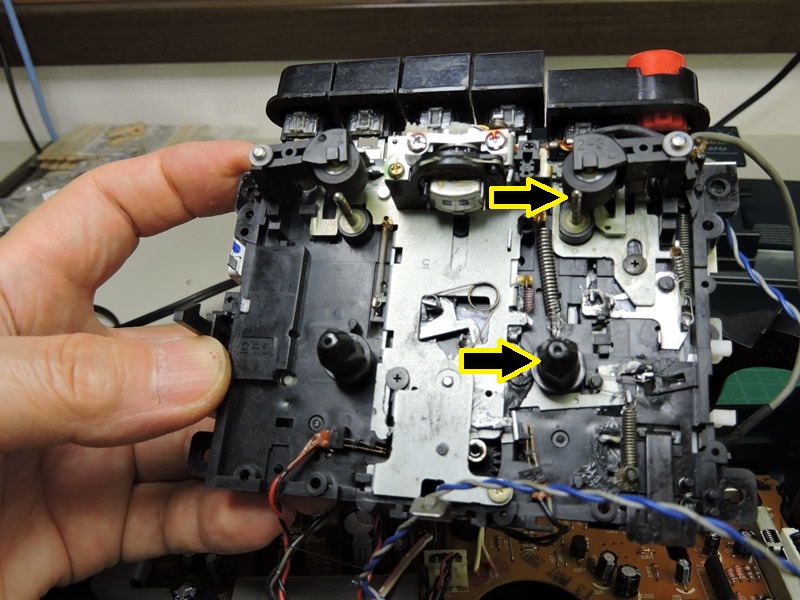

 巻き取り側・送り出し側のリール端、モータに近いユニットの 下部にプーリが見えます。が、ベルトが掛かっていません。 |

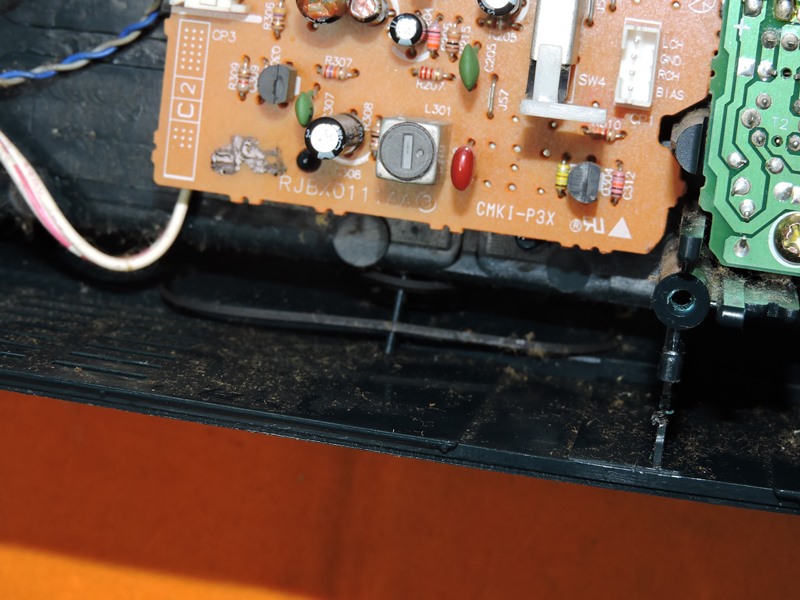

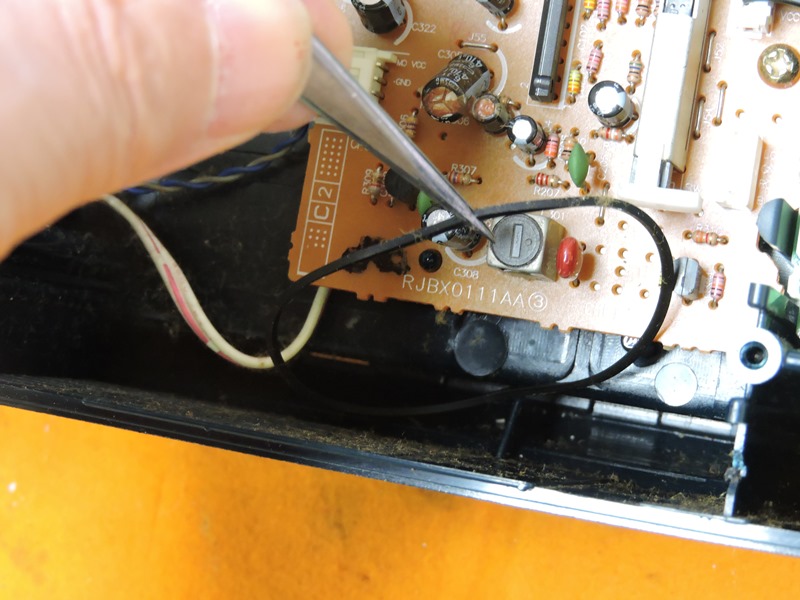

 後側筐体の下方隙間を見ると、何か 黒い紐状のものが落ちています。 |
|

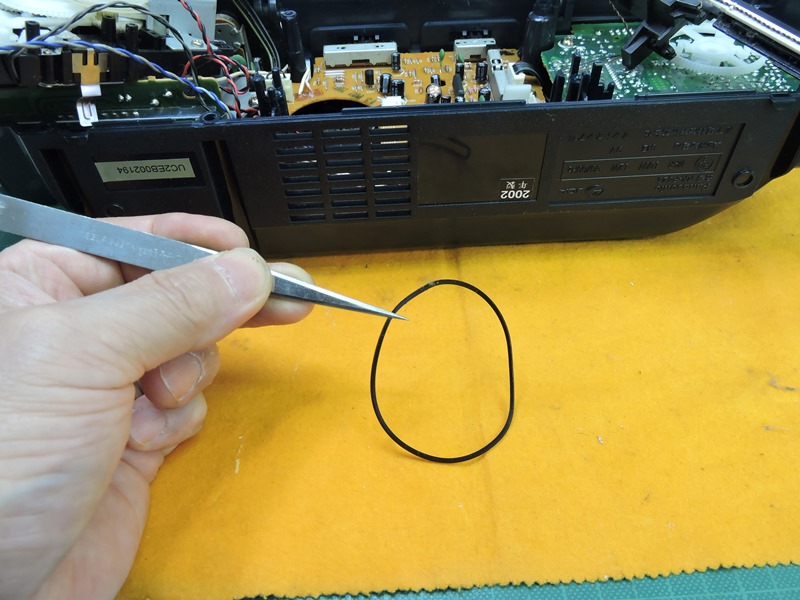

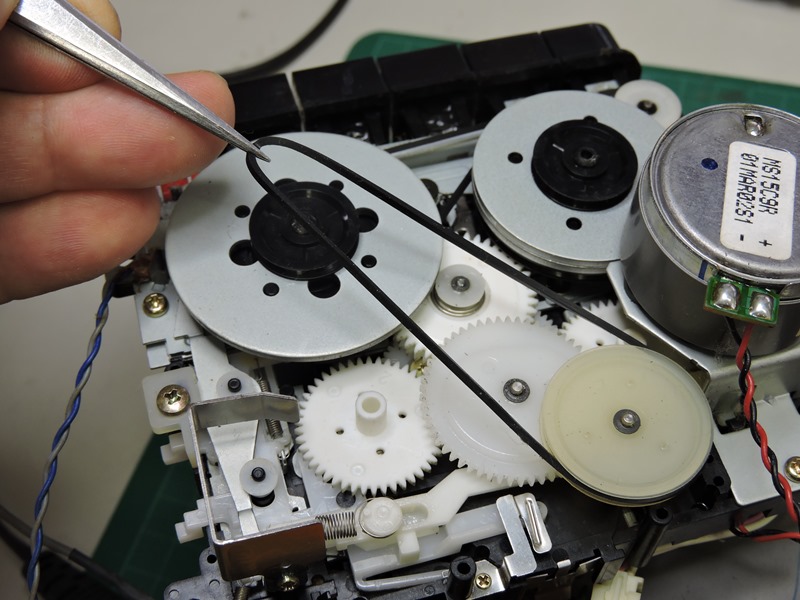

 ピンセットで拾い上げてみると 黒色の立派なゴムベルトです。 |
 何らかの原因でプーリから脱落したのでしょう。 巻き取り側リールに回転が伝達されていません。 |
|
 原因が分かりました。取り付け直して 見ると、ベルトが極端に伸びています。 |
 純正部品は入手できないまでも汎用の ゴムベルトに交換したいところです・・ |
|

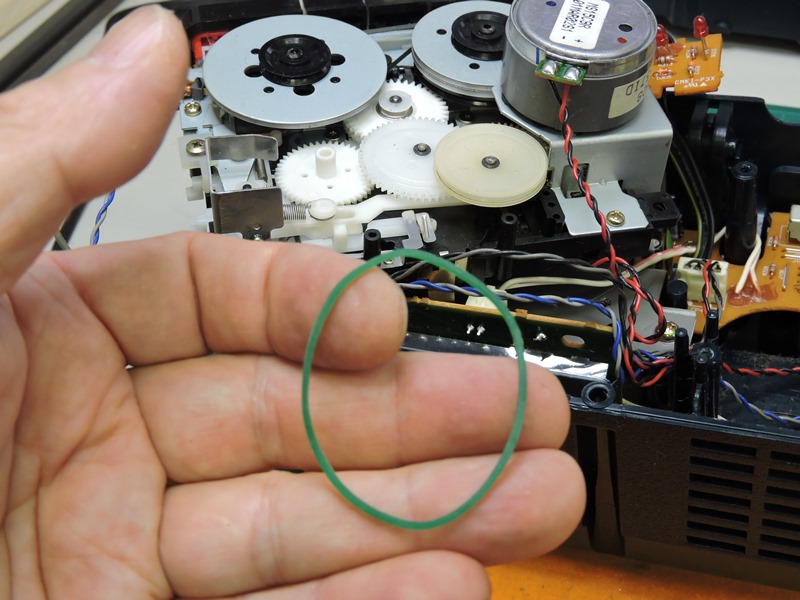

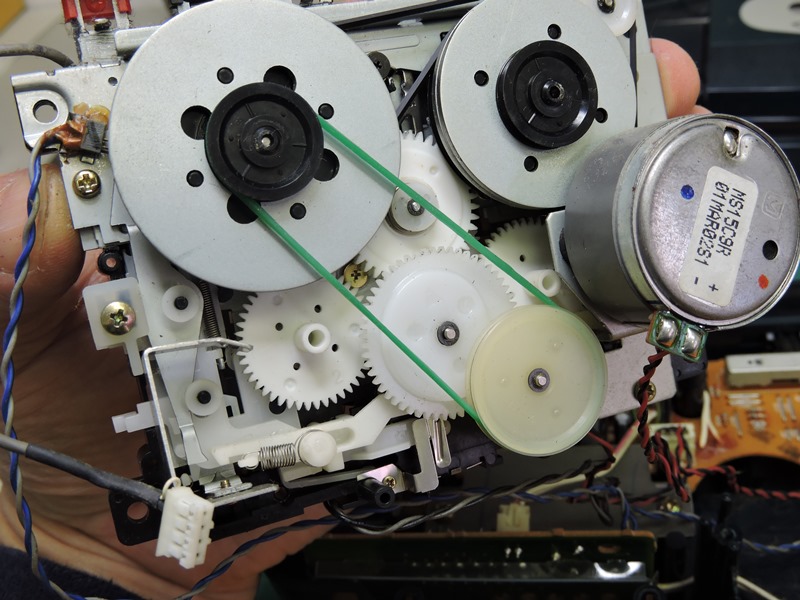

 食品包装用の緑色の輪ゴムがぴたりと合います。文具用の普通の 輪ゴムよりもひと回り径が小さく、僅かに太くてしっかりしています。 |
||

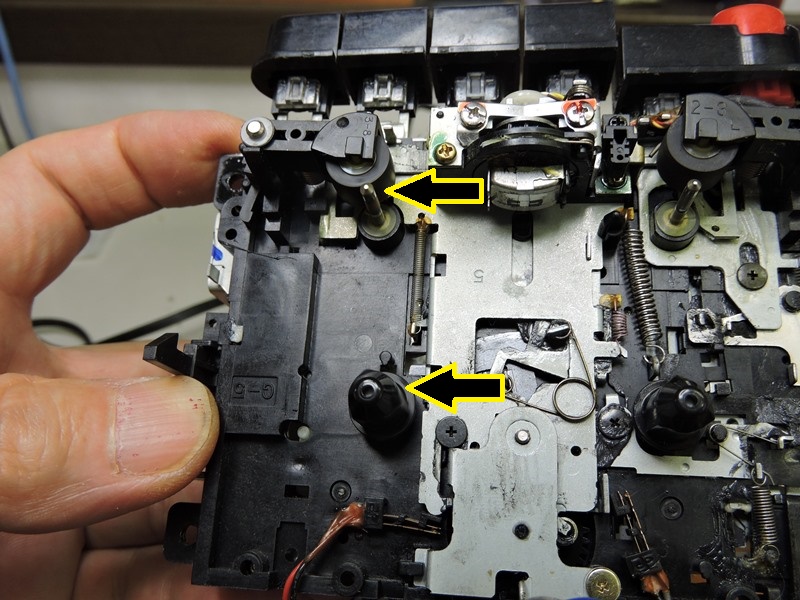

 ここで電源を入れてテストします。正方向では左側 ピンチローラが下がり、左側のリールが回転します。 |
 逆方向では、右側ピンチローラが下がり、同時に磁気 ヘッドが反転し右側のリールが回転します。正常です。 |
|
 原因が判明し駆動ユニットを修理 できたので、元通りに組み直します。 |

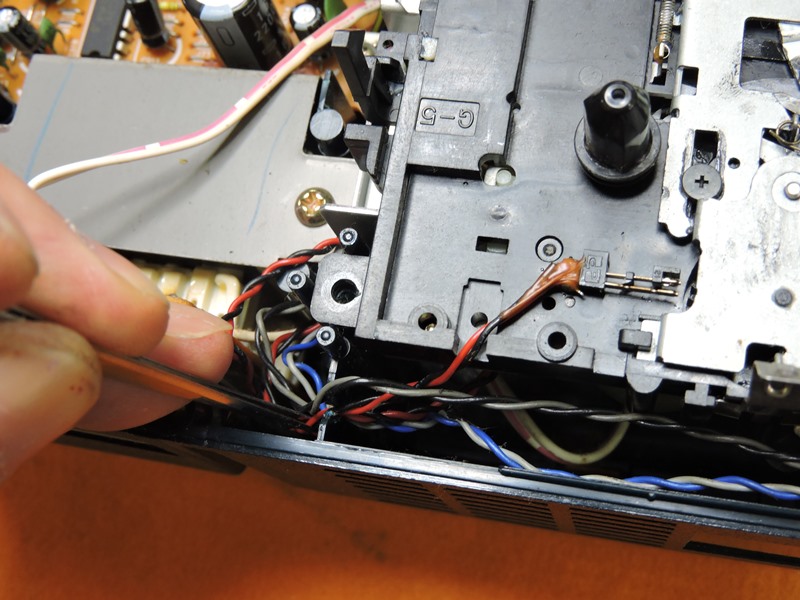

 基板から駆動ユニットに延びる配線を ユニット下部の隙間に丁寧に収めます。 |
|

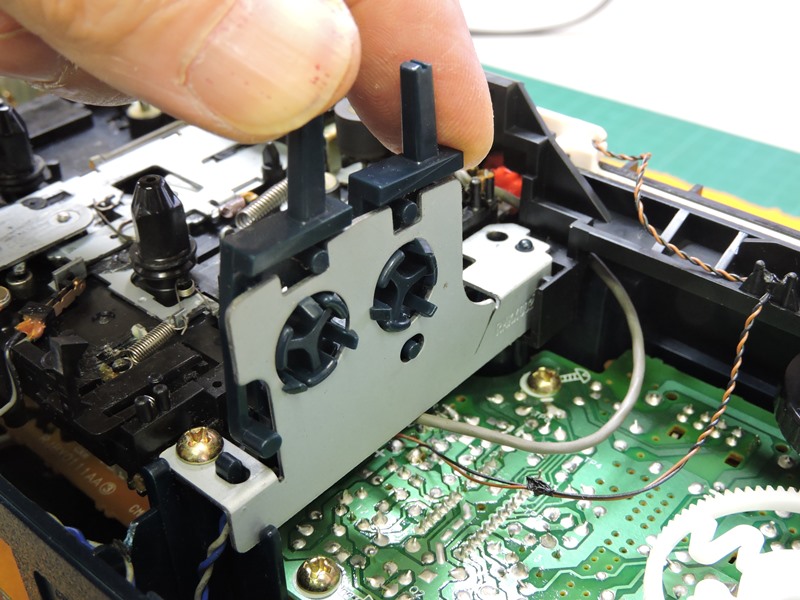

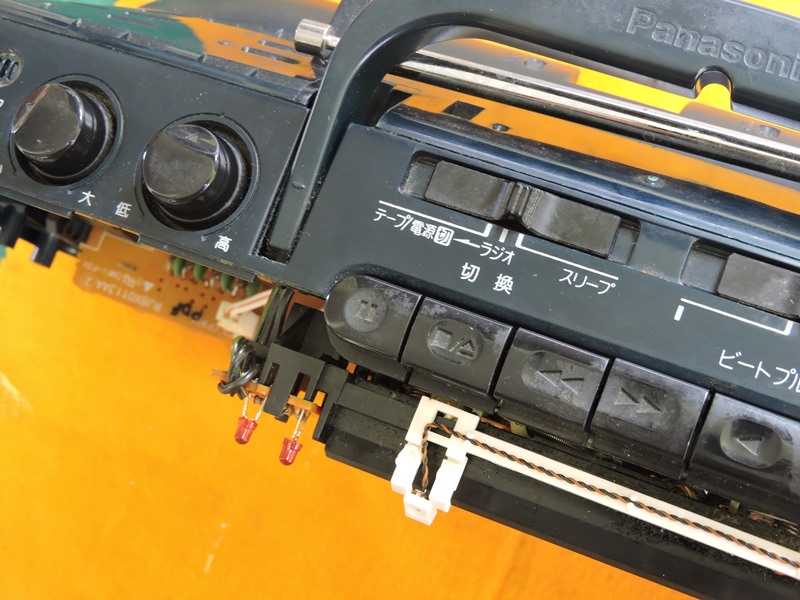

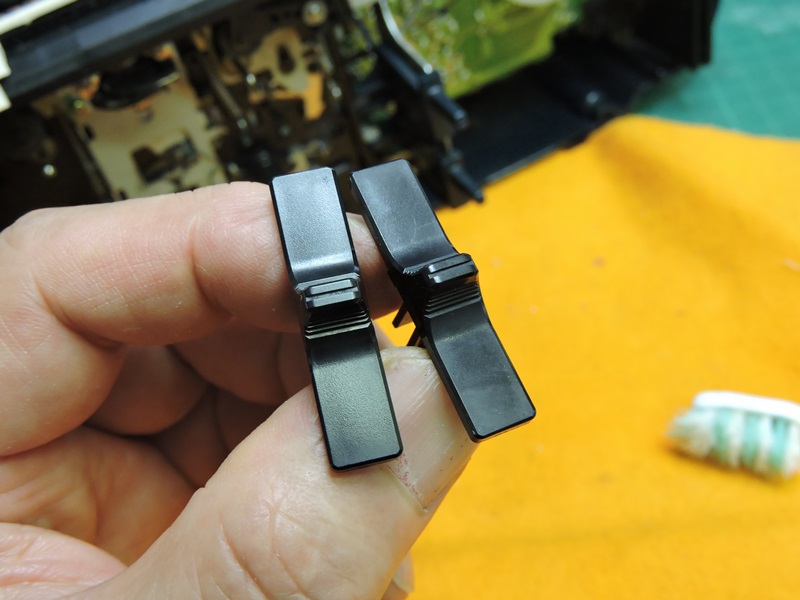

 再生モードの切り替えスイッチ、正逆再生 切り替えスイッチをブラケットごと取り付けます。 |

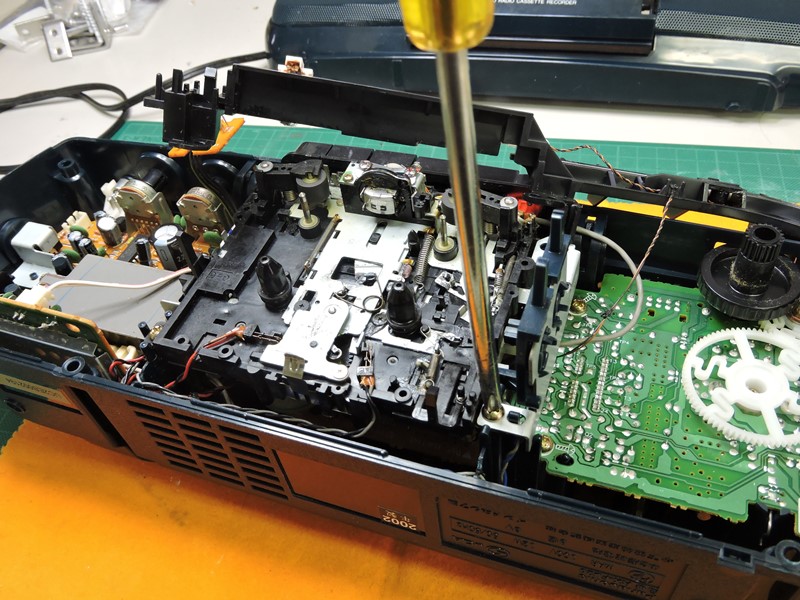

 切り替えスイッチブラケットの 上から固定ネジを締めます。 |
|
 このスイッチレバーが下に出ている 爪を正しく上下させるか確認します。 |
 駆動機構周りの組み立てを終えました。磁気 ヘッドの反転機構など精緻なメカニズムです。 |
|

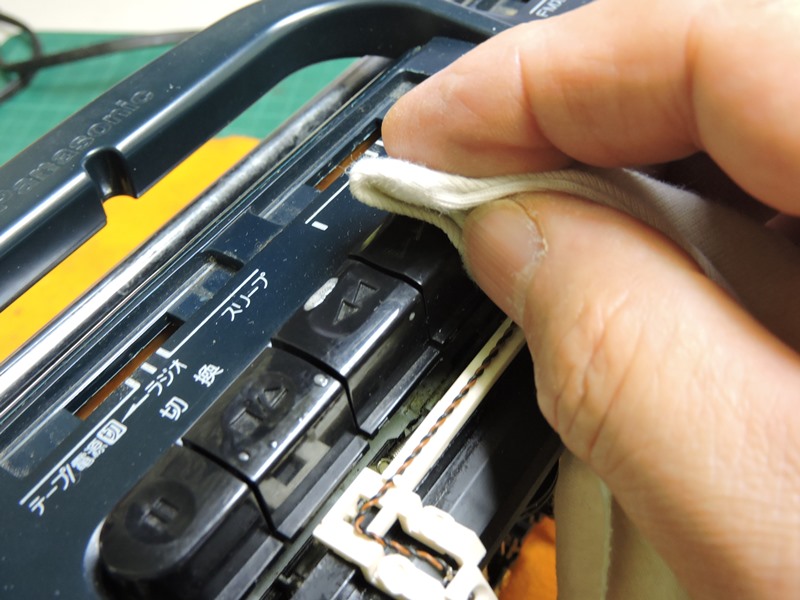

 折角機能の復元に成功したので、隙間に入り込み外装に こびり付いた垢や汚れを落とし全体をリフレッシュします。 |
||
 スイッチ類は原則的に取り外して清掃します。 スイッチの入る溝の内部も綺麗にします。 |

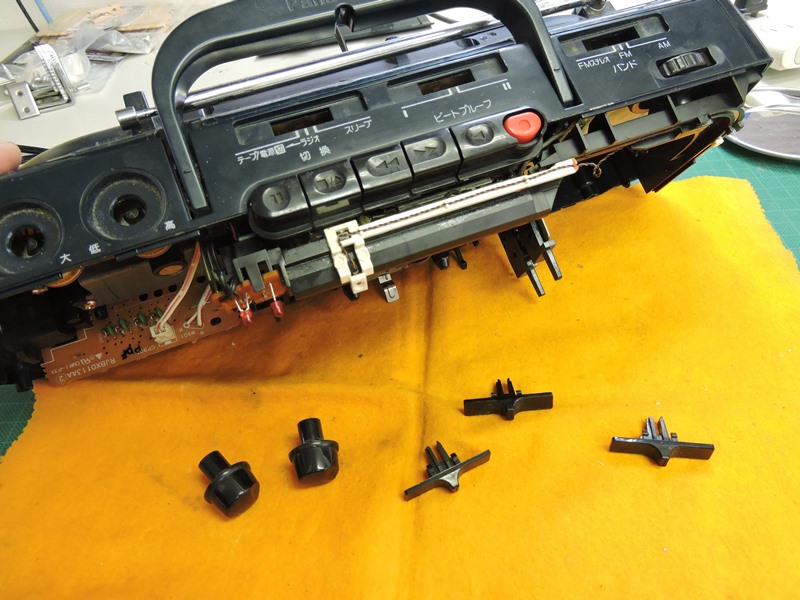

 回転ツマミが２個、スライドツマミが３個使用 されています。いずれもベトついた感じです。 |
|

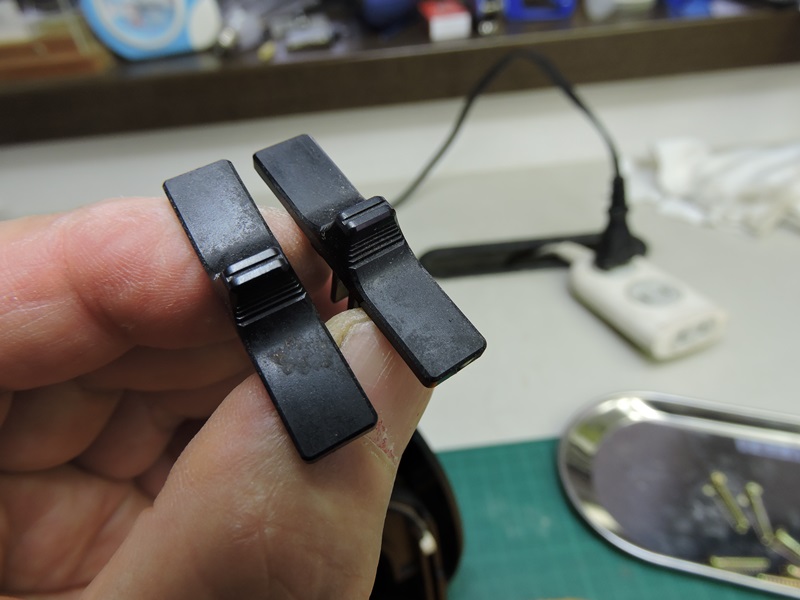

 クリーニング前のスライド ツマミの表面です。 |
 家庭用洗剤と一部コンパウンドを 使用してクリーニングしました。 |
|

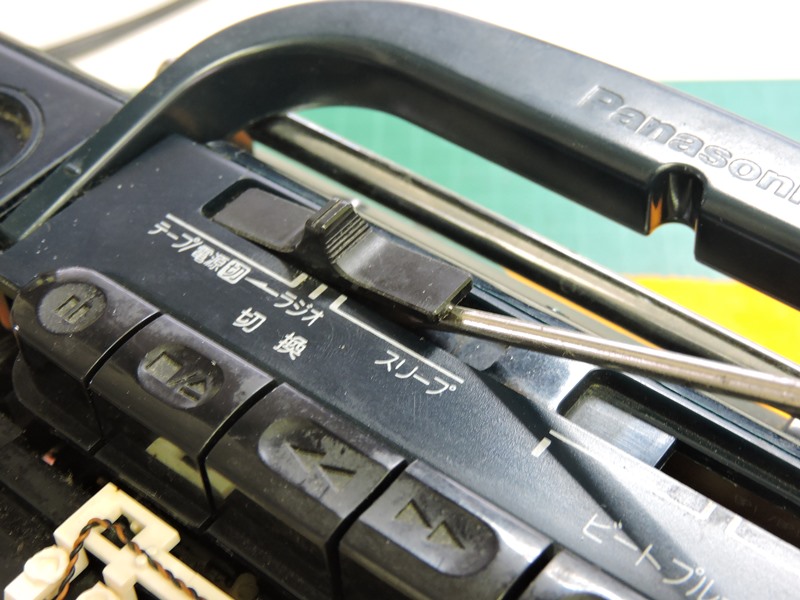

 ツマミのない状態で溝の内部を 丁寧にクリーニングします。 |

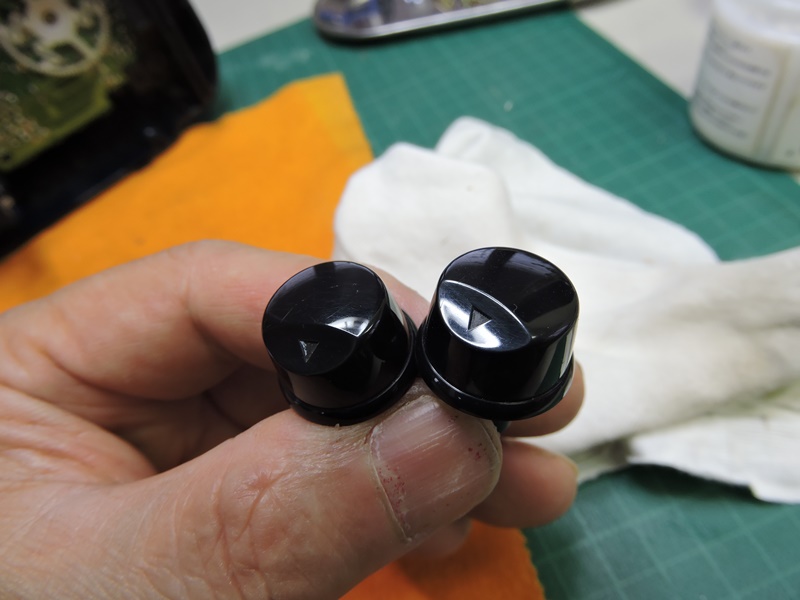

 クリーニング後の回転ツマミです。 綺麗な光沢が戻っています。 |
|

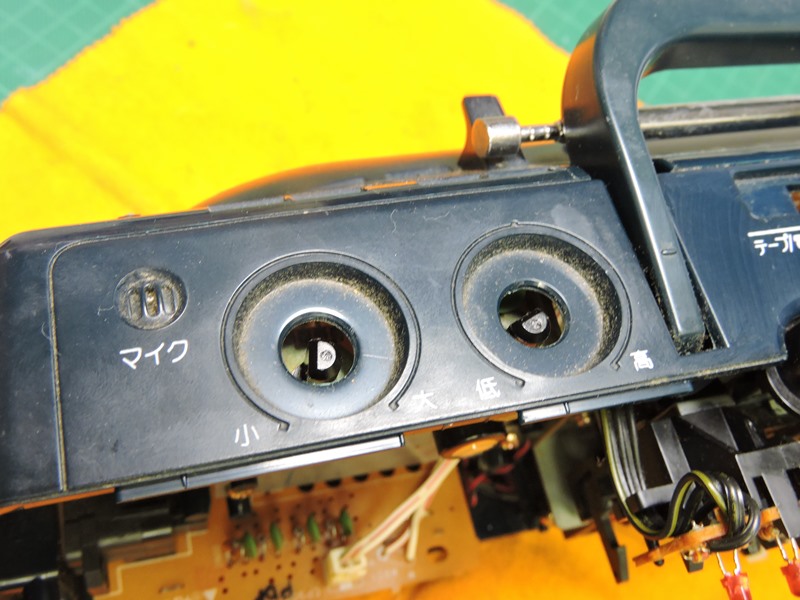

 回転ツマミの取り付け位置、 溝の中に埃が入り込んでいます。 |

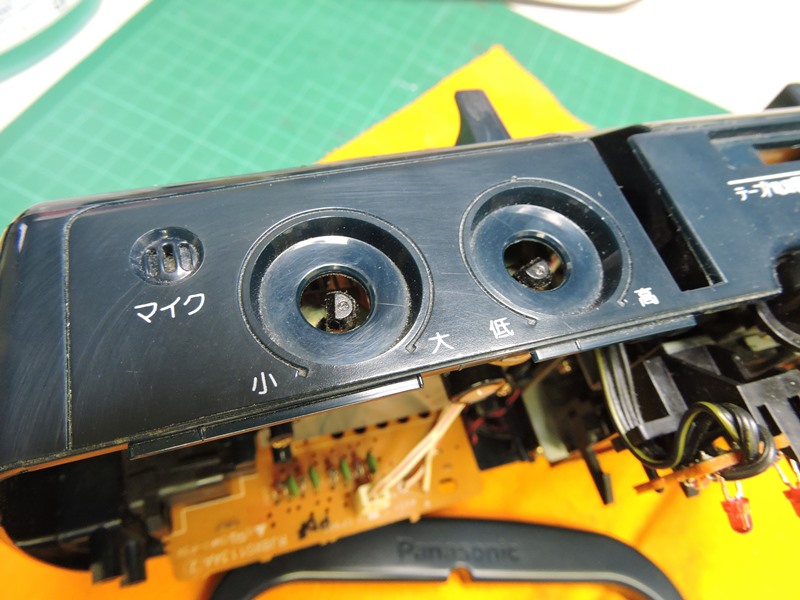

 細いドライバーの先などを利用して 汚れを完全に掻き出しました。 |
|

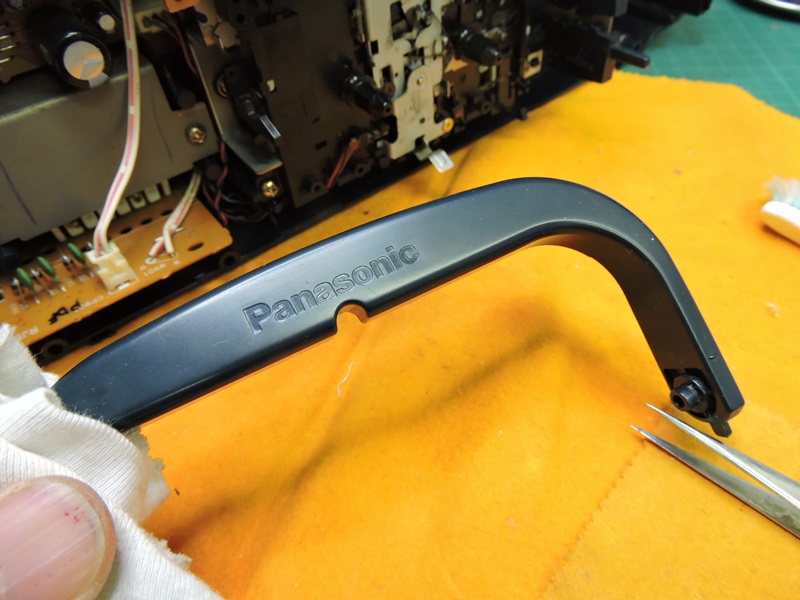

 Ｐａｎａｓｏｎｉｃのロゴが刻印されたキャリング ハンドルです。非常に綺麗になりました。 |
 汚れがこびり付いてはいたものの、 材質自体はほとんど傷んでいません。 |
|

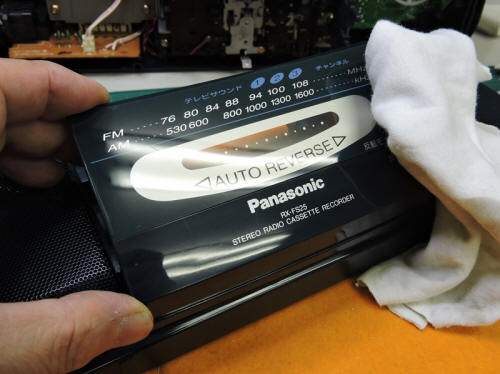

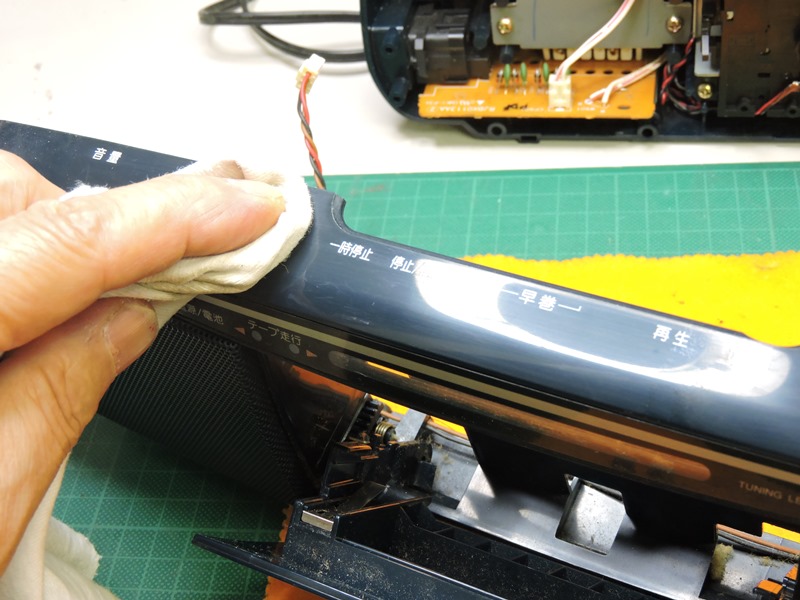

 前側筐体のクリーニングに入ります。 アクリル材が一挙に光沢を取り戻します。 |
 洗剤と樹脂用コンパウンドを併用し 柔らかいウエスで拭き取ります。 |
|

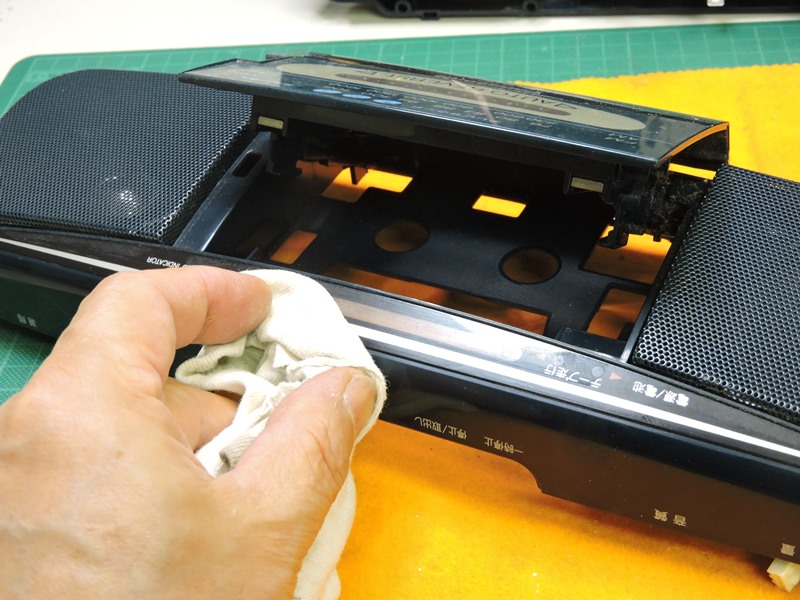

 カセットテープホルダーの表面を清掃して います。新品に近い光沢が蘇りつつあります。 |
||

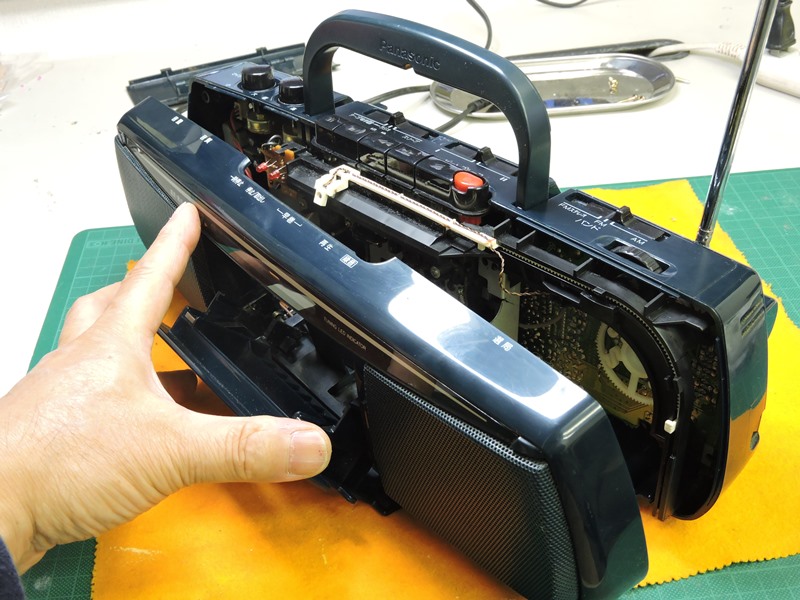

 スピーカの配線を接続し、前後の本体 筐体をゆっくりと合体させます。 |

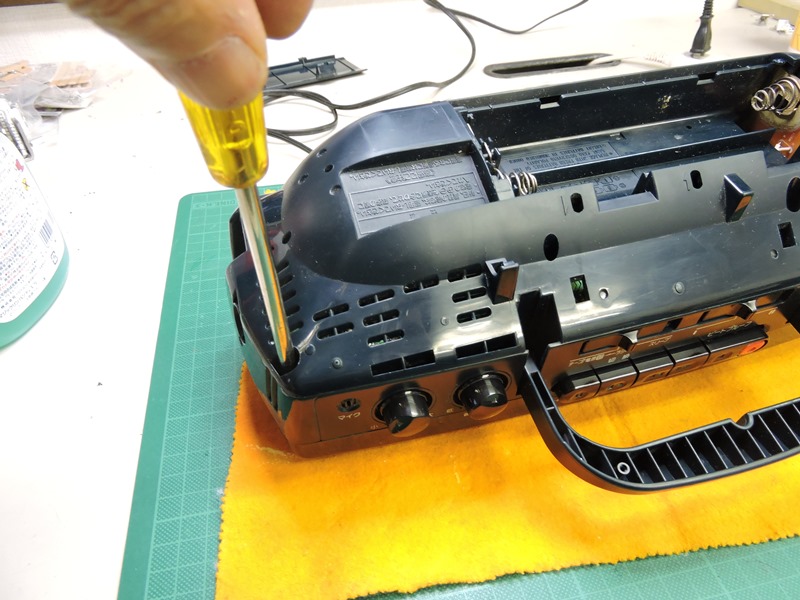

 固定ネジを元の位置で締め込みます。強く締め 過ぎてネジの受け側を壊さないよう注意します。 |
|

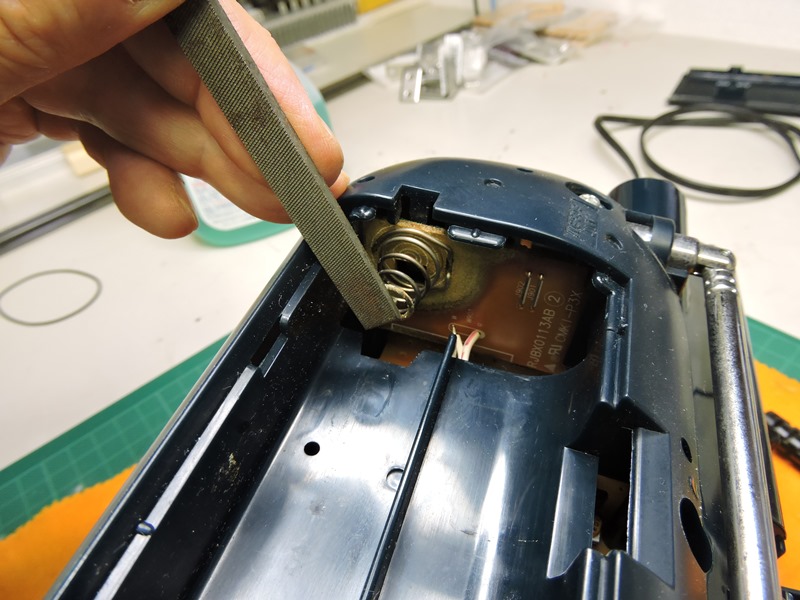

 バッテリーホルダ内のバネ金具を研磨します。乾電池の 液漏れによる腐食で導通に支障があるはずです。 |
||

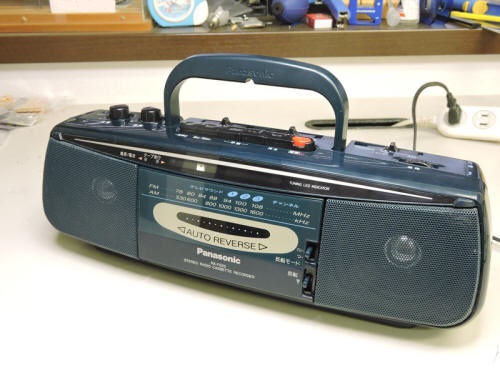

 修理作業完了です。この状態でカセットテープの両方向での 再生、念のためラジオの受信も再度動作確認を行います。 |
||
 パッキングしてご依頼主にお届けします。 ラジオカセットの時代、まだまだ終わっていません。 |
||
|
||
