| ・サーキュレータ温度ヒューズ交換（２０１６．１２．２９） |
 サーキュレータ（扇風機）が全く回転しません。スイッチの動作不良、コードの 断線、誘導電動機ではほとんど聞きませんがモータの寿命、いくつか原因を 想定しながら修理にかかります。低価格の製品なので費用をかけられません。 |
||

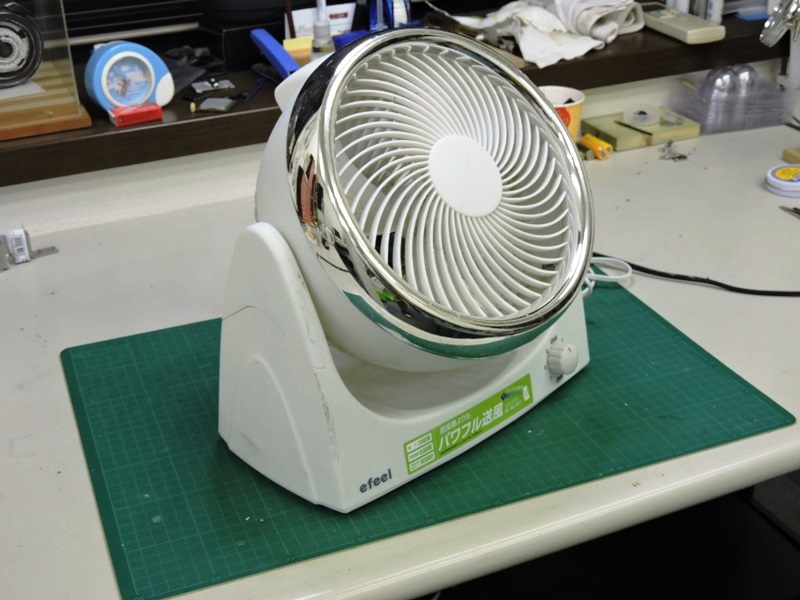

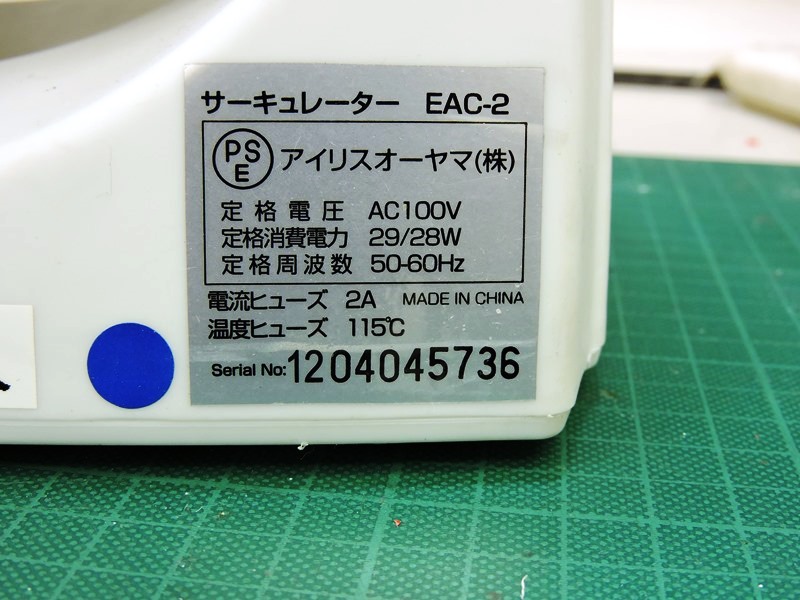

 アイリスオーヤマ製サーキュレータ ＥＡＣ－２、中国での製造です。 |
 シンプルな筐体です。が、本体の 組み立て構造も簡単とは限りません。 |
|

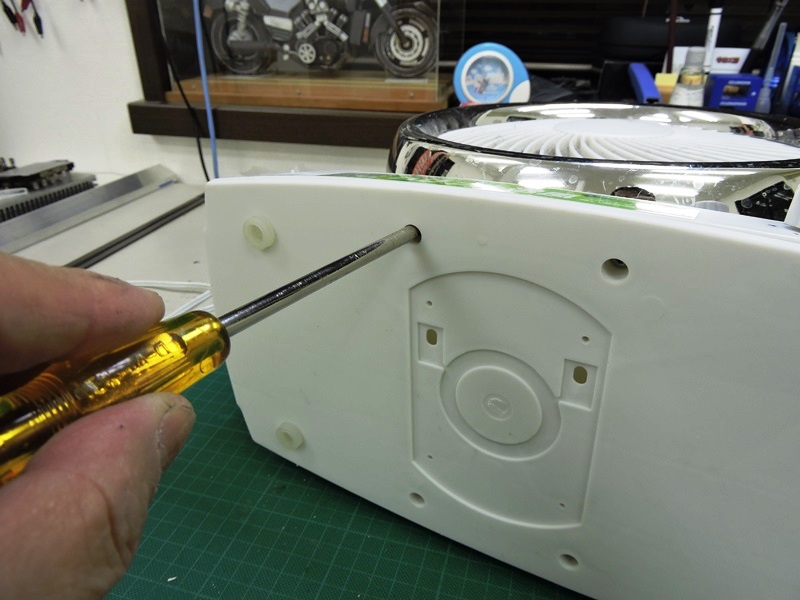

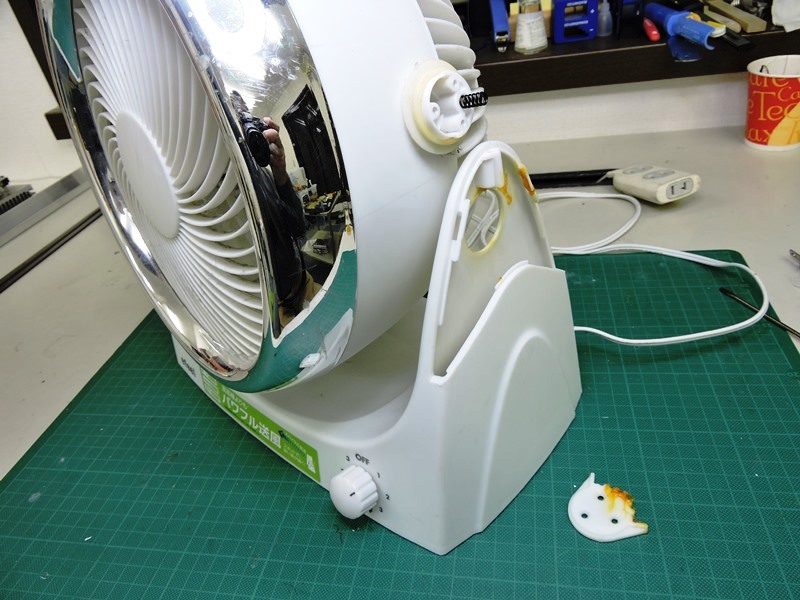

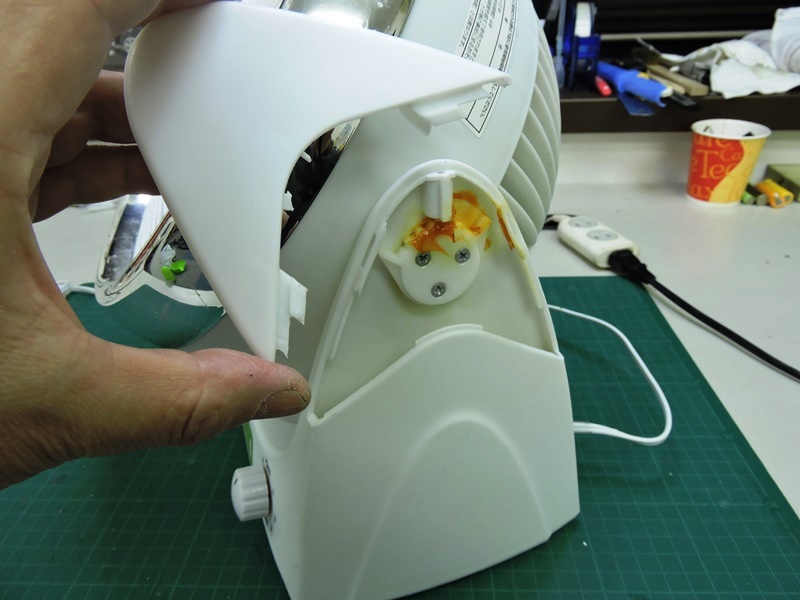

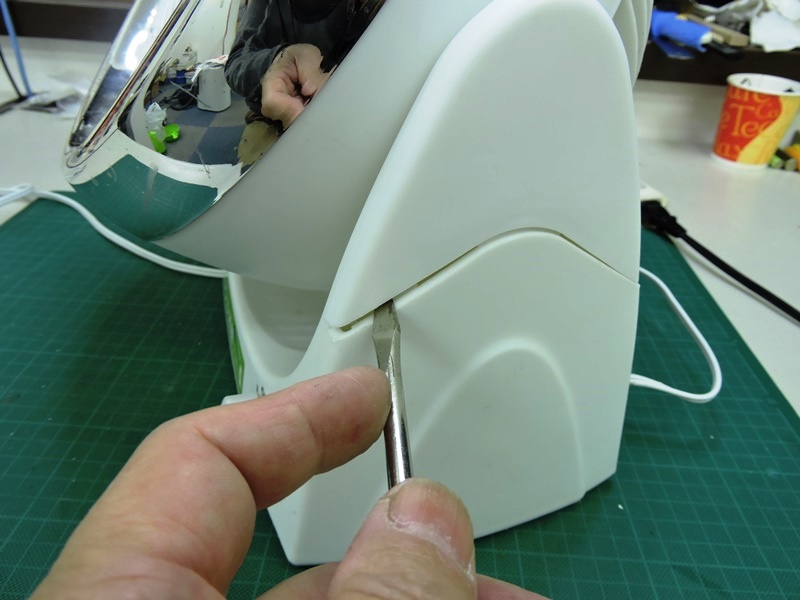

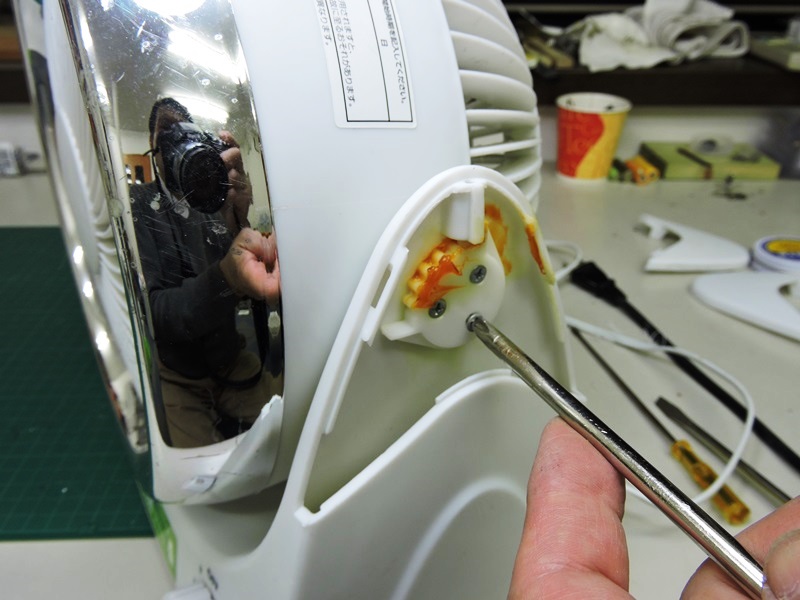

 本体両サイドにある送風機 支持部のカバーを外します。 |
 底部カバーを外します。計８本の ネジで固定されています。 |
|

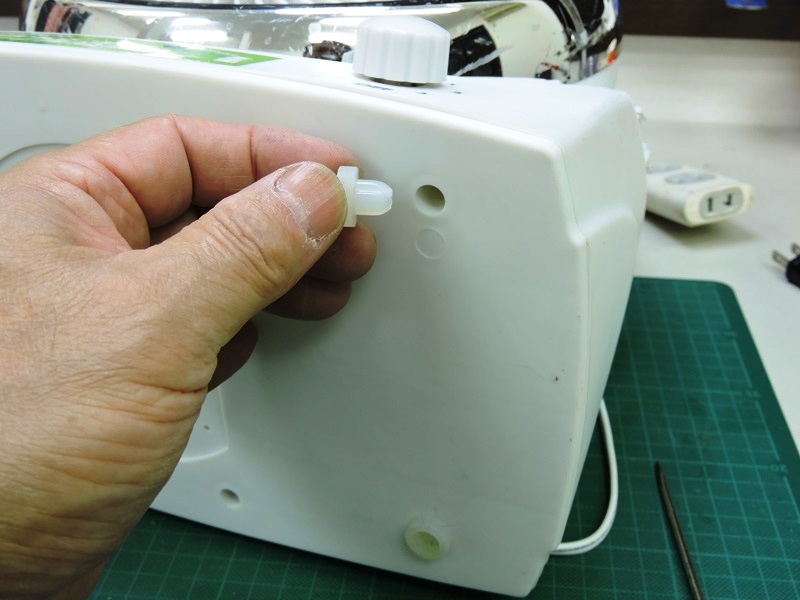

 ８本のうち４本分のネジ穴には ゴム足がはめ込まれています。 |

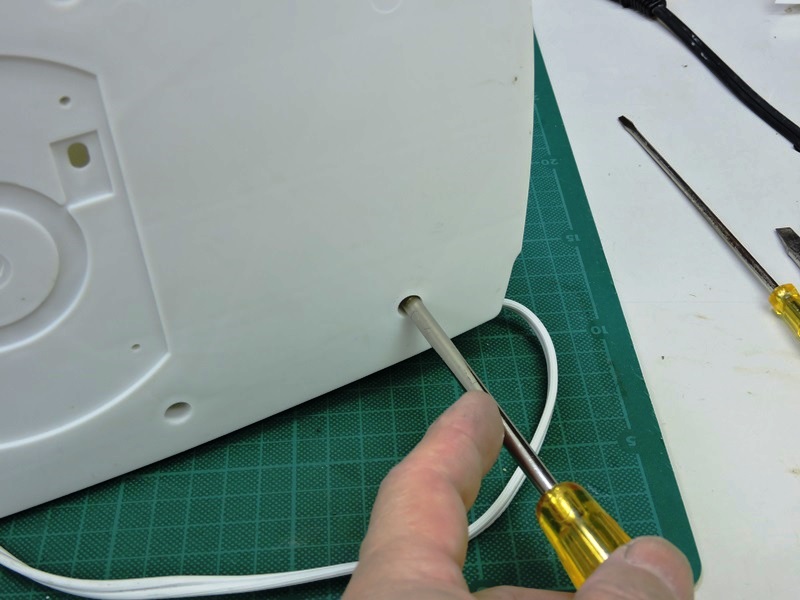

 ゴム足を抜いた奥に ネジが打たれています。 |
|

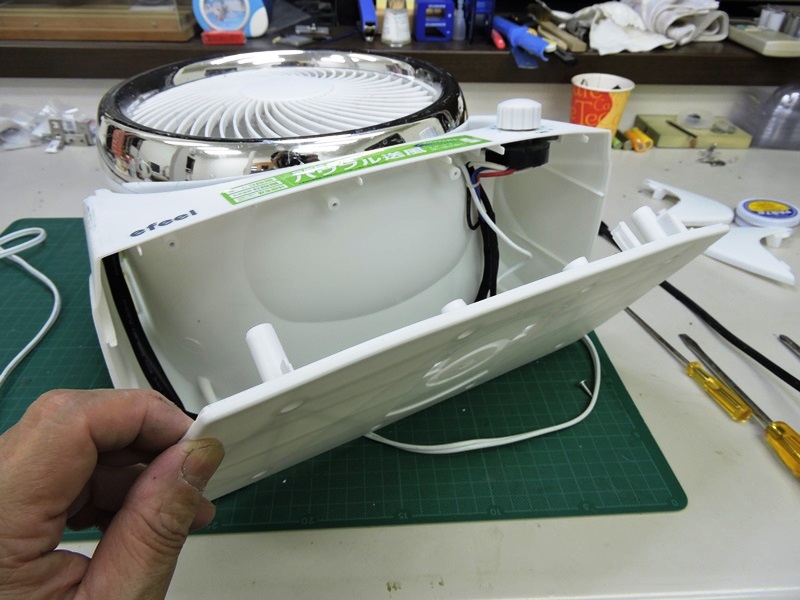

 底部カバーが外れてきました。 内部には電線以外何も見えません。 |

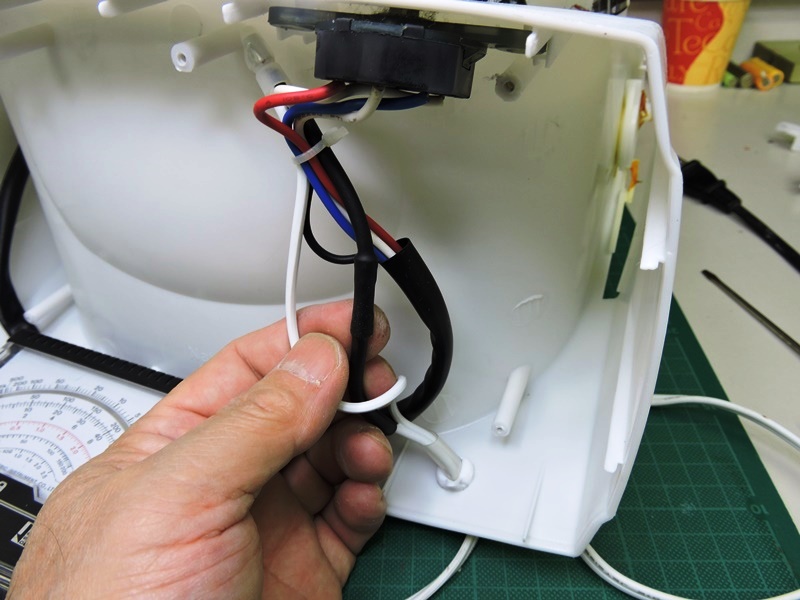

 電源コードの引き込み部です。 風量切り替えスイッチを経由します。 |
|

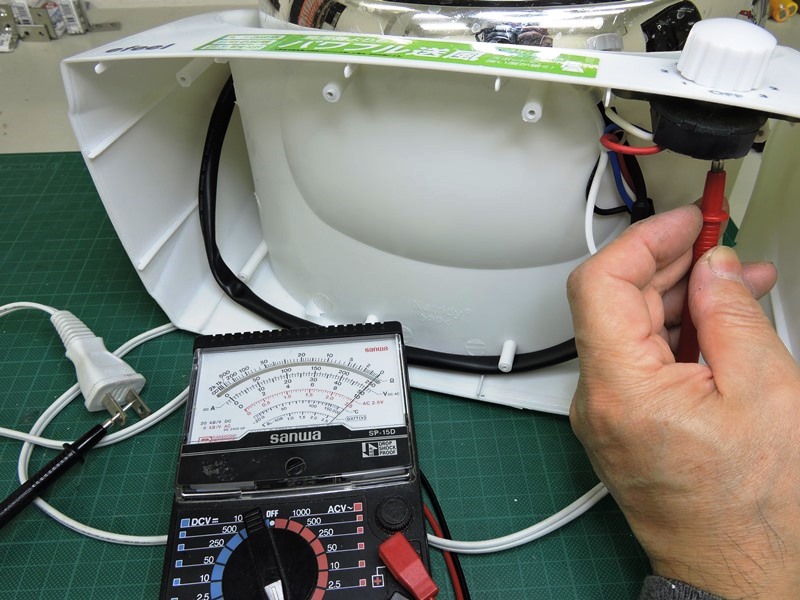

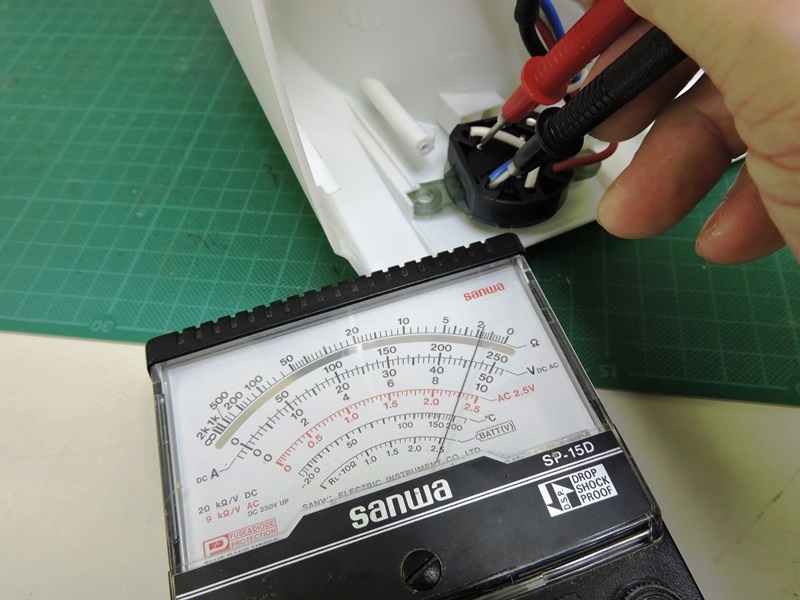

 簡単なところから、コードに断線 箇所がないか点検します。 |
 配線系統には特に問題ありませんが、 モータを経由する回路に導通がありません。 |
|
 モータ本体およびモータ周りの不具合が 疑われます。さらに分解を進めます。 |
 固定ネジを緩め軸受部の 留め具を外します。 |
|

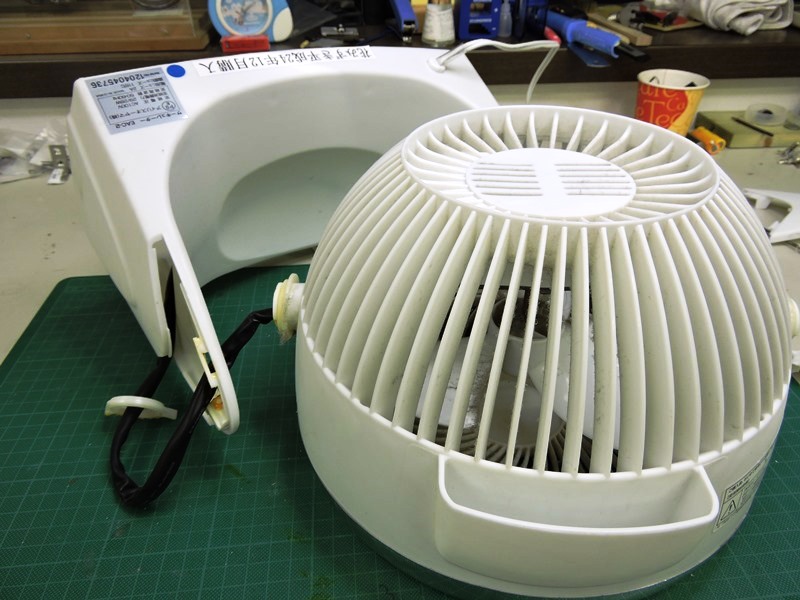

 送風機本体が外れました。作業 しやすいようコードを引き出します。 |

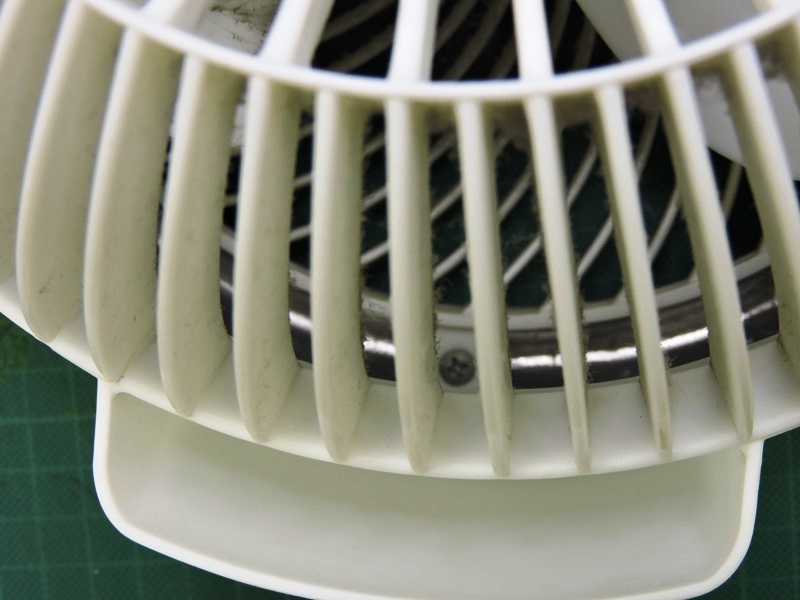

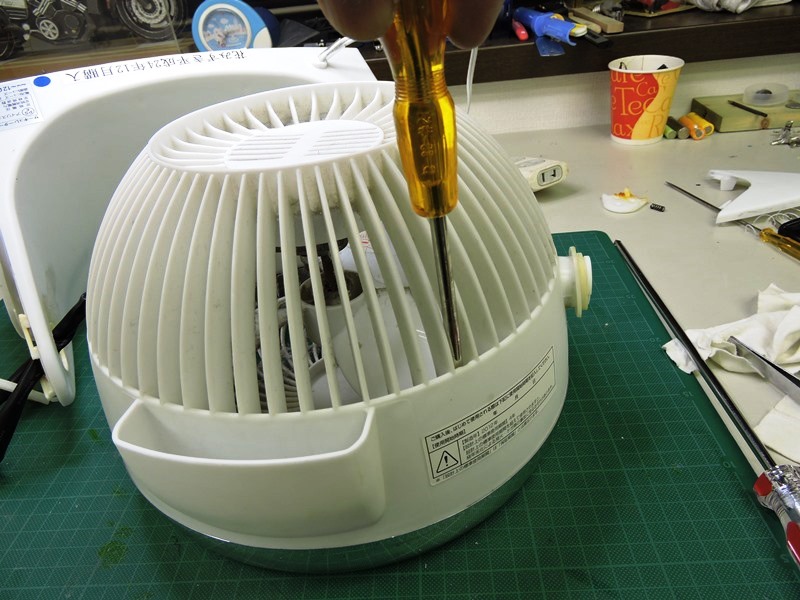

 前面カウルとモータ収納部を 相互に固定しているネジです。 |
|

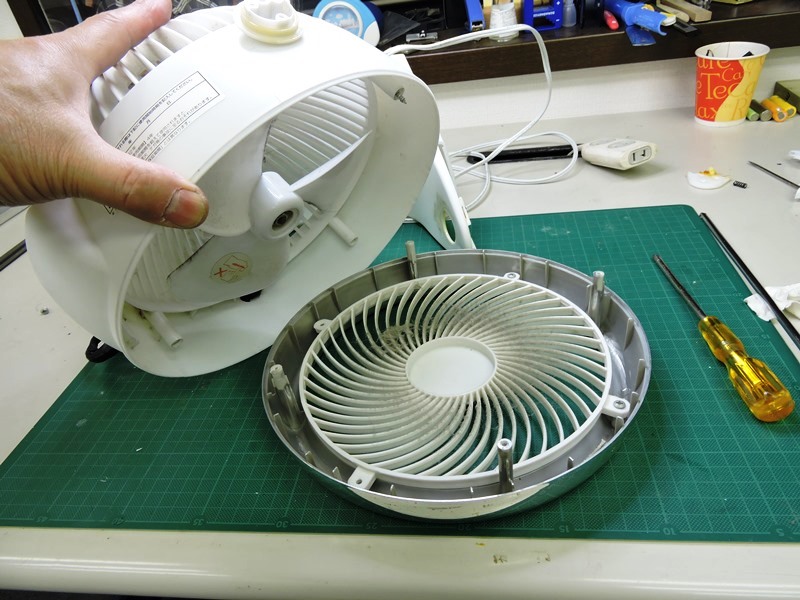

 両者を分離させるため 固定ネジを緩めます。 |
 モータに直結された３枚羽 ファンが組み込まれています。 |
|

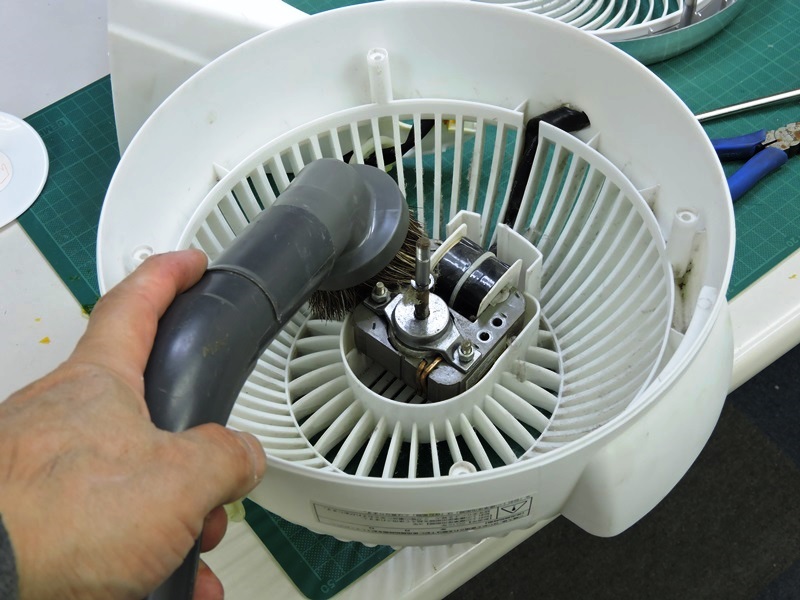

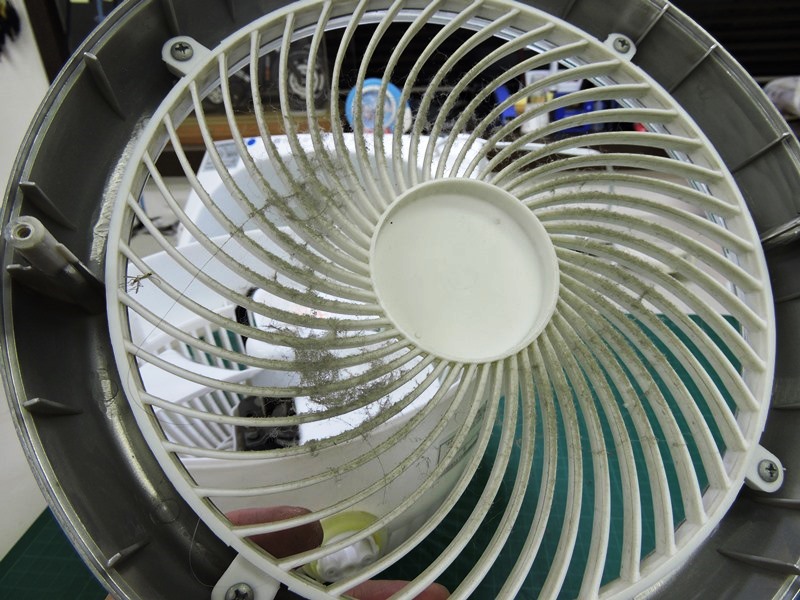

 前面カウルの内側です。一面に綿埃が絡まって いるのでクリーナで吸い取っておきます。 |
||

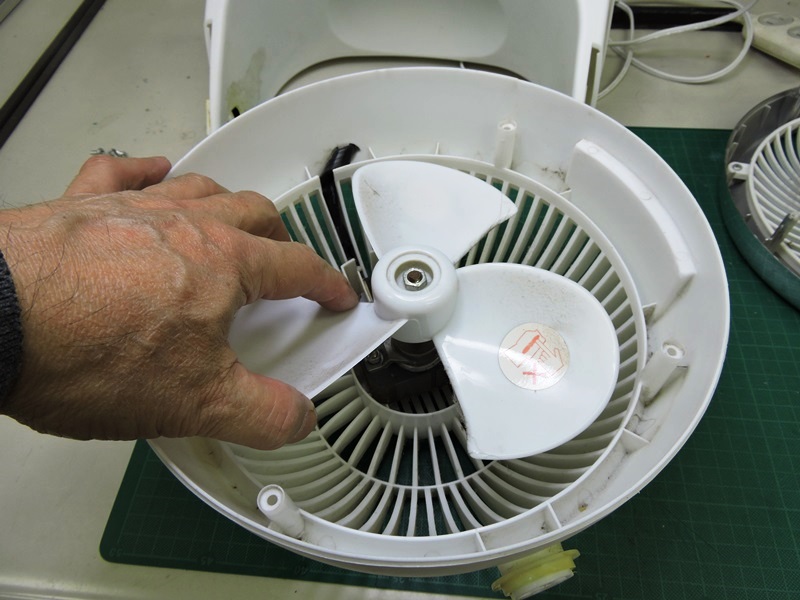

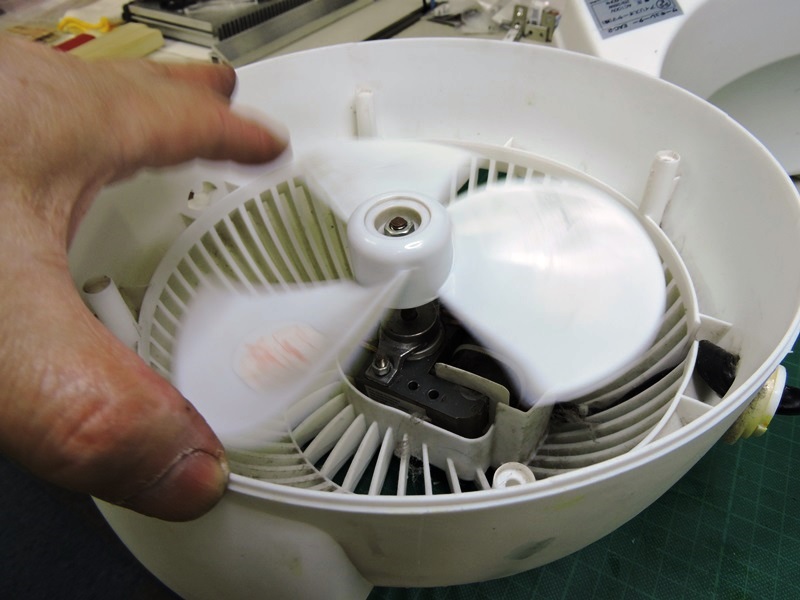

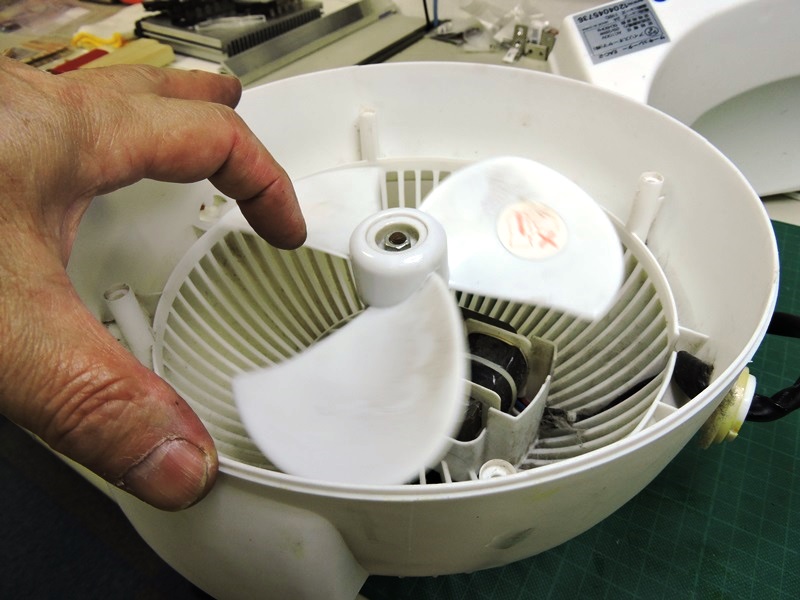

 ファンの回転を点検します。 抵抗があり重たく感じます。 |
 軸受部の状態が劣化しているよう です。モータを外して点検します。 |
|

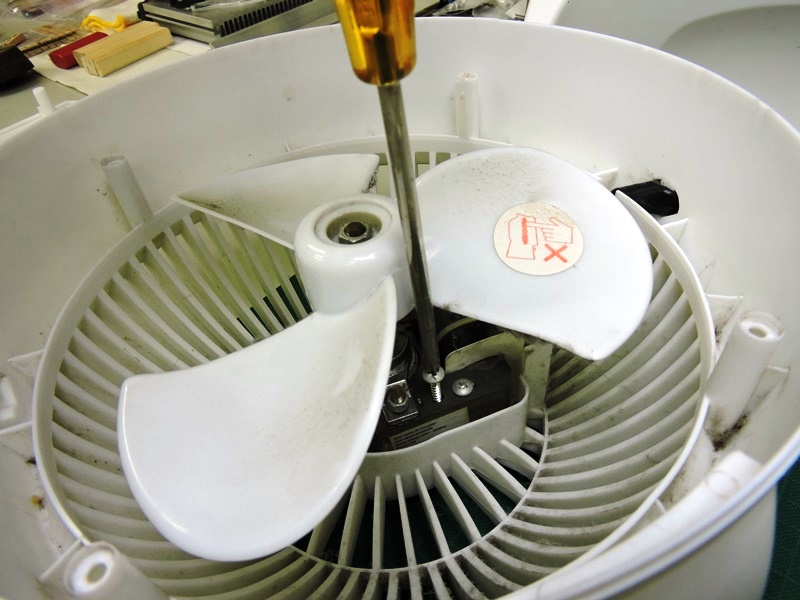

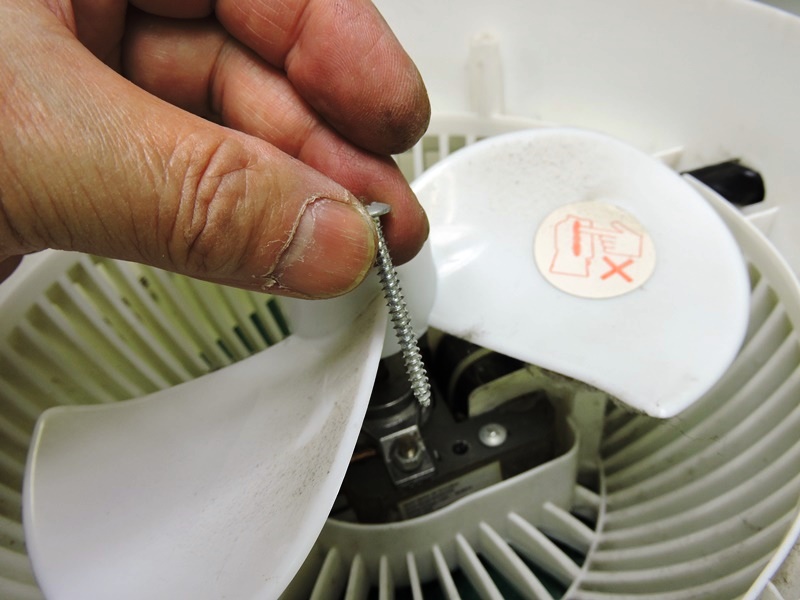

 ３本の長いタッピングネジで 固定されています。 |

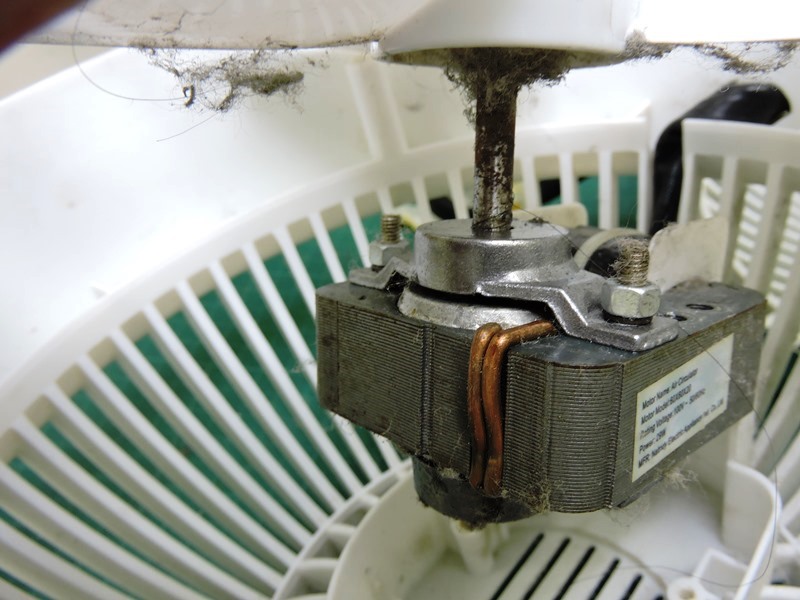

 軸受の周囲が埃だらけです。 回転軸の表面に錆も見られます。 |
|

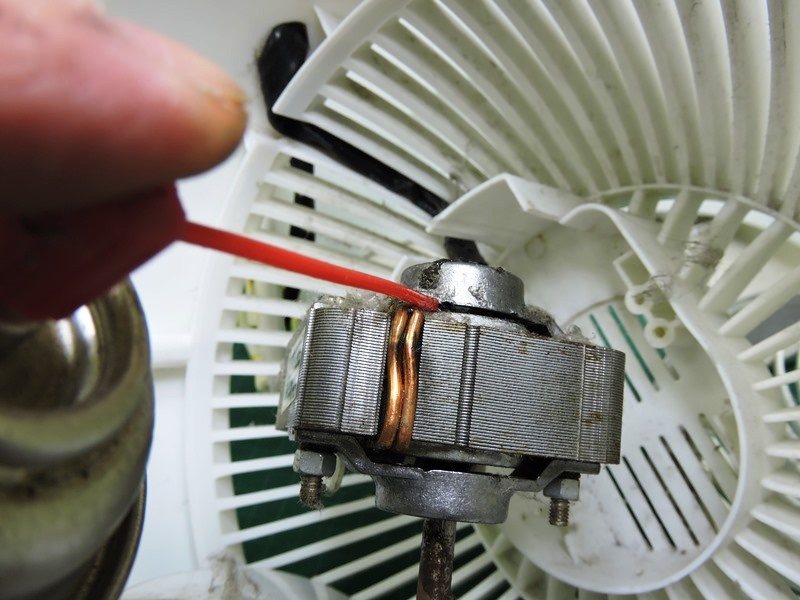

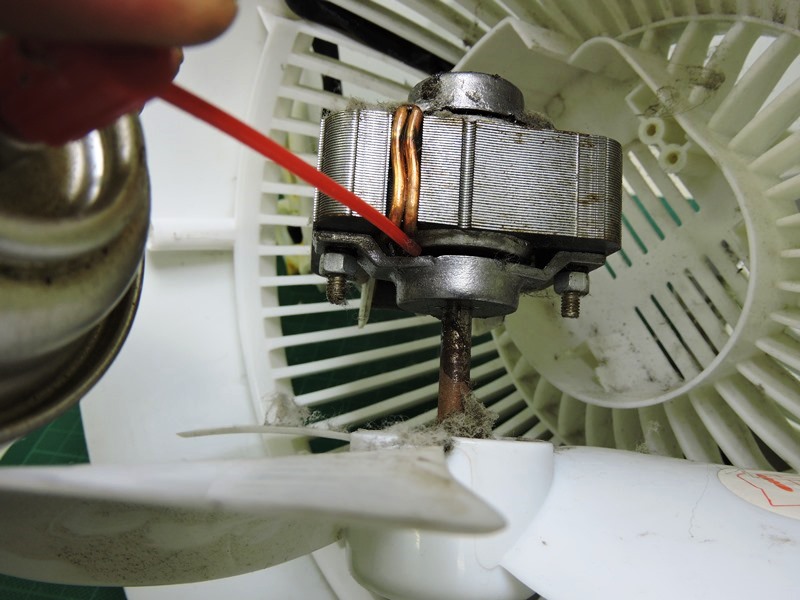

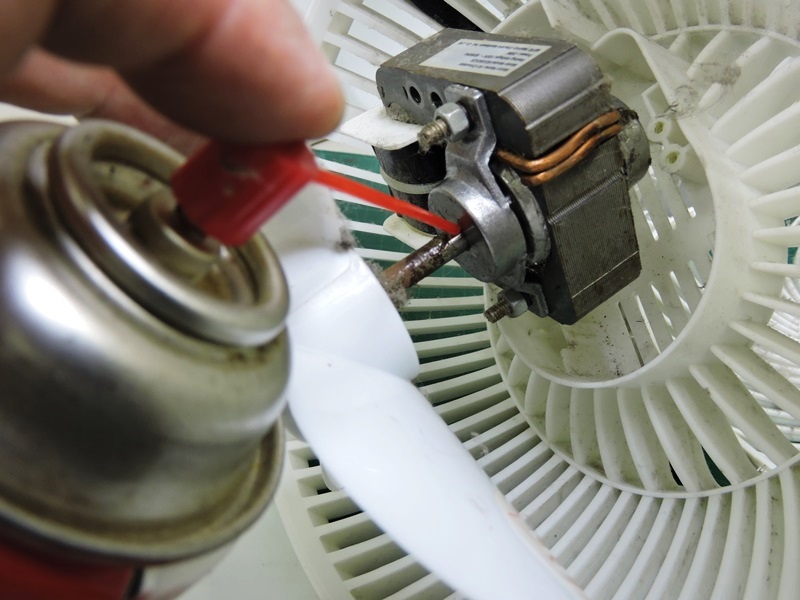

 軸受部に潤滑剤を 入れてみます。 |
 軸受金具の隙間にも 軽く吹き付けます。 |
|
 反対側の軸受金具にも吹き付けます。隙間が 狭いのでゴミが絡んでいるかも知れません。 |
||
 もう一度ファンの回転を 確認してみます。 |
 潤滑剤によりいくらか改善しましたが 軽く回り続けるほどではありません。 |
|
 もっと丁寧な手入れが必要です。 クリーナで埃を取り除きます。 |

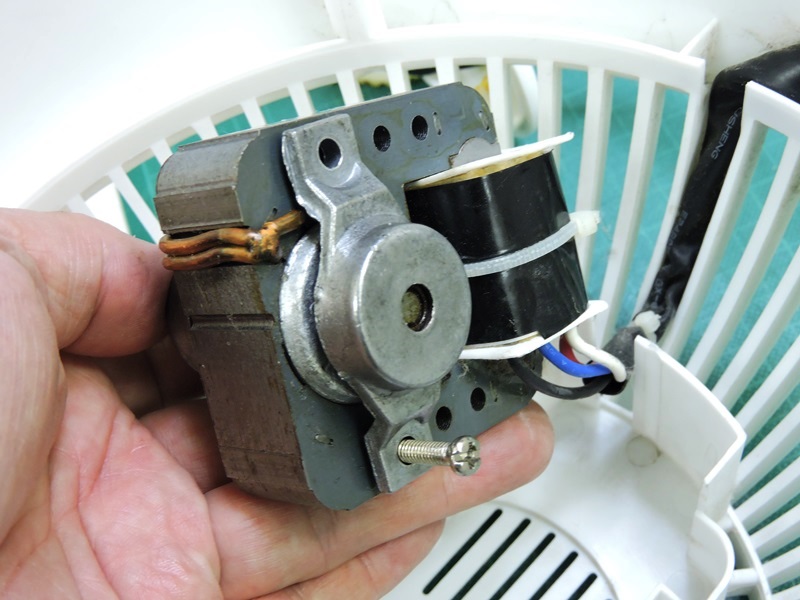

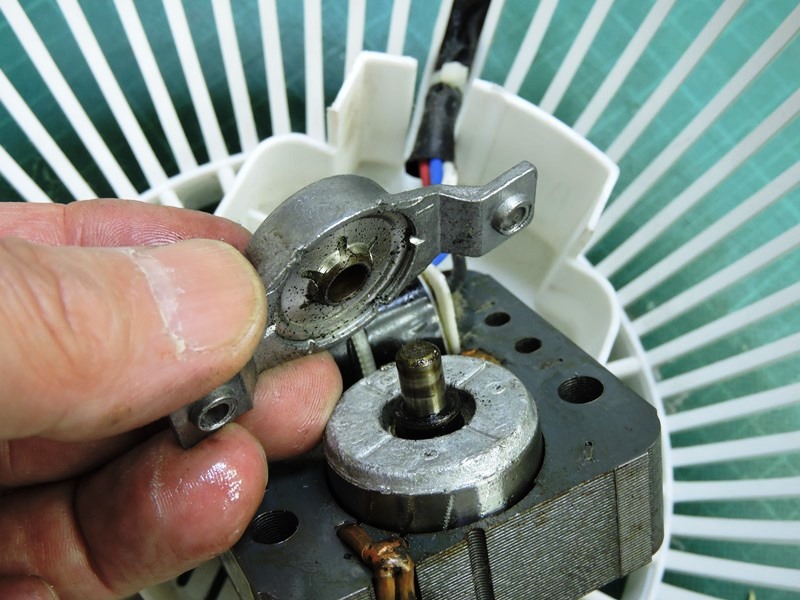

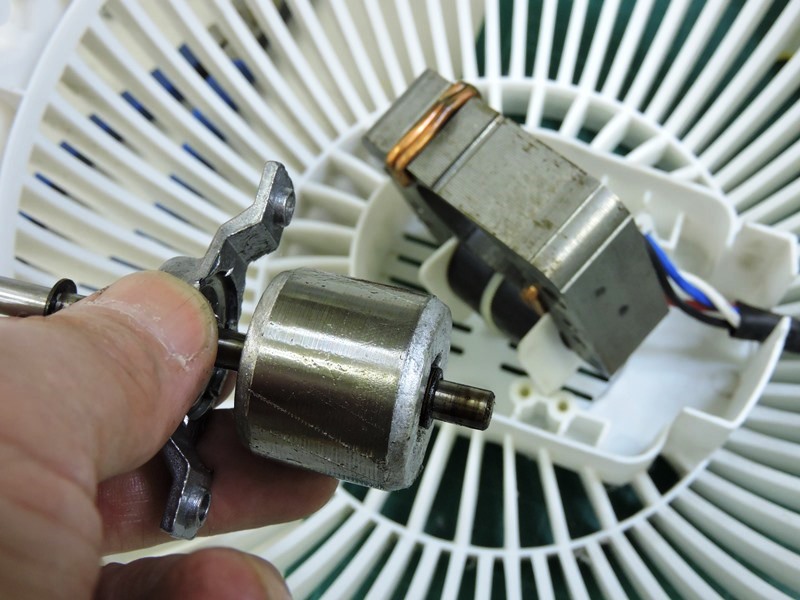

 軸受金具を組み付けている 長ネジを緩め分解します。 |
|
 やはり状態が良くありません。回転軸の 接触部に幾筋も摺動痕が見られます。 |
 ＃８００程度の耐水ペーパで 回転軸の前後とも研磨します。 |
|
 軸受部の劣化はモータが回転できないほどでは ありません。もっと致命的な問題があるはずです。 |

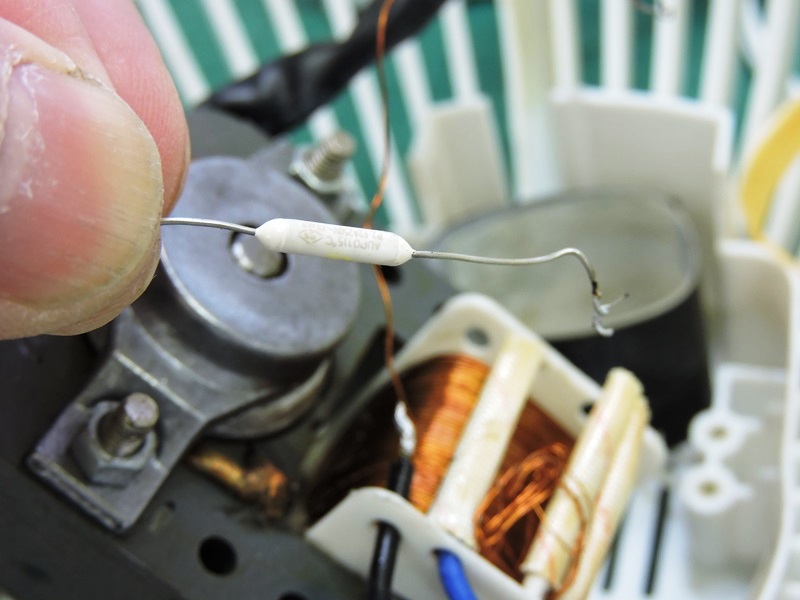

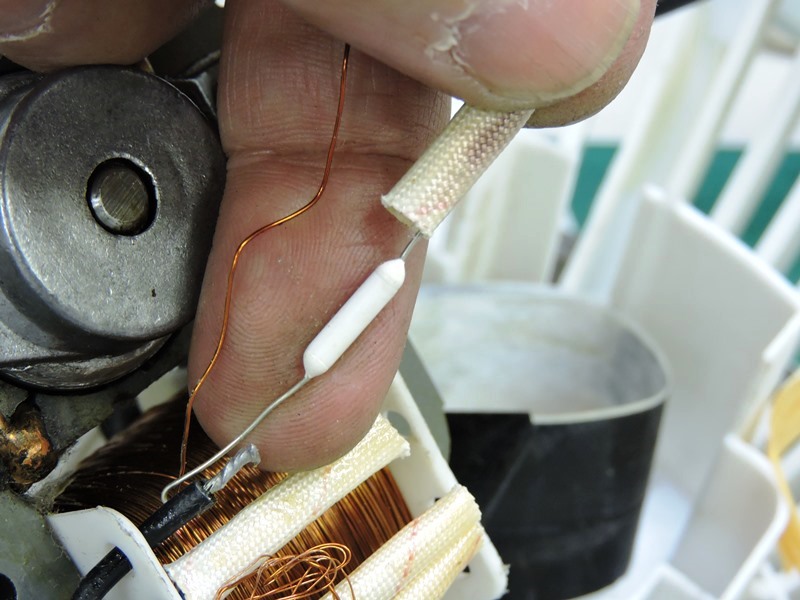

 耐熱性保護チューブの１本を抜くと、 小さな温度ヒューズが出てきました。 |
|

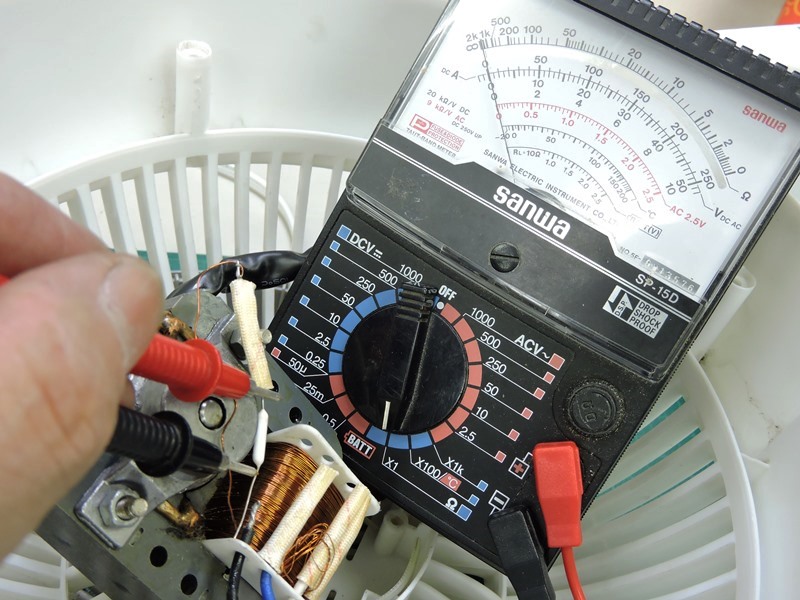

 温度ヒューズが切れています。その前後で モータ巻線には導通があり問題ありません。 |
||
 軸受の劣化により回転抵抗が増加し、モータに 過大な負荷がかかり発熱を招いたと思われます。 |

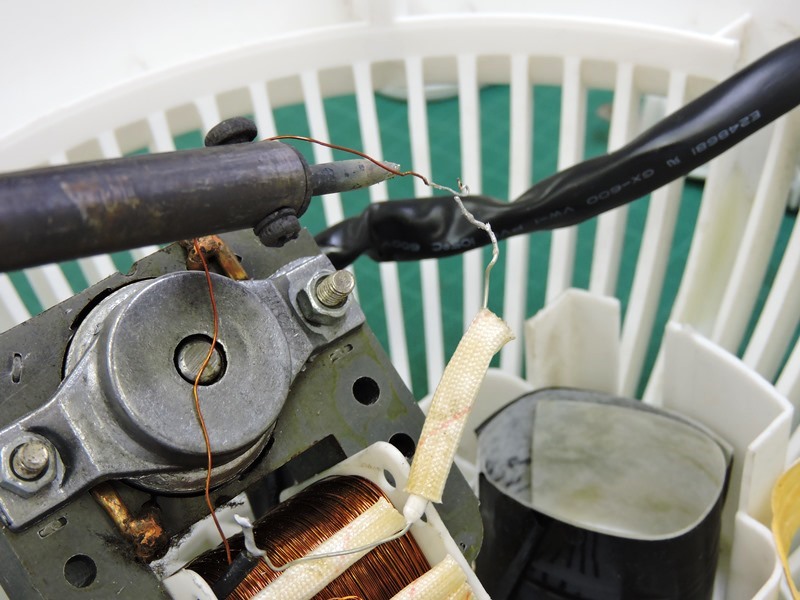

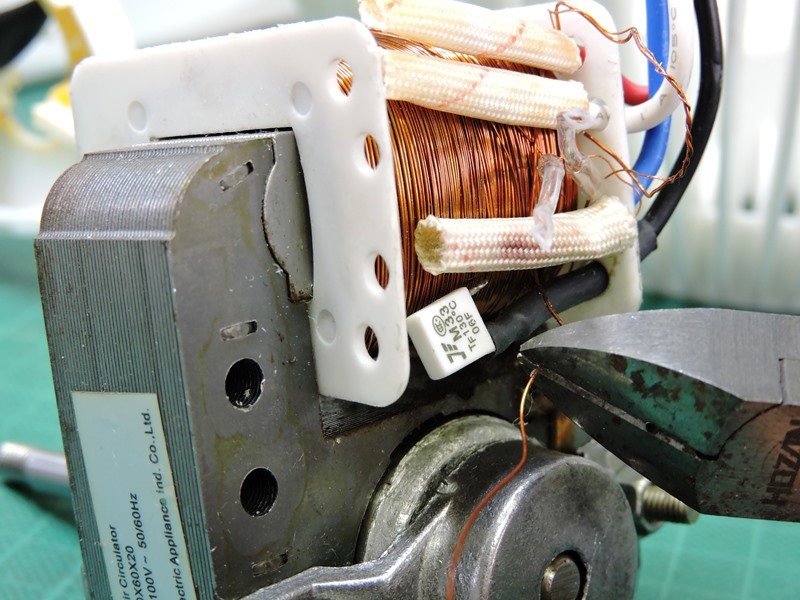

 お世辞にも丁寧な実装とは言えま せん。温度ヒューズを取り外しました。 |
|

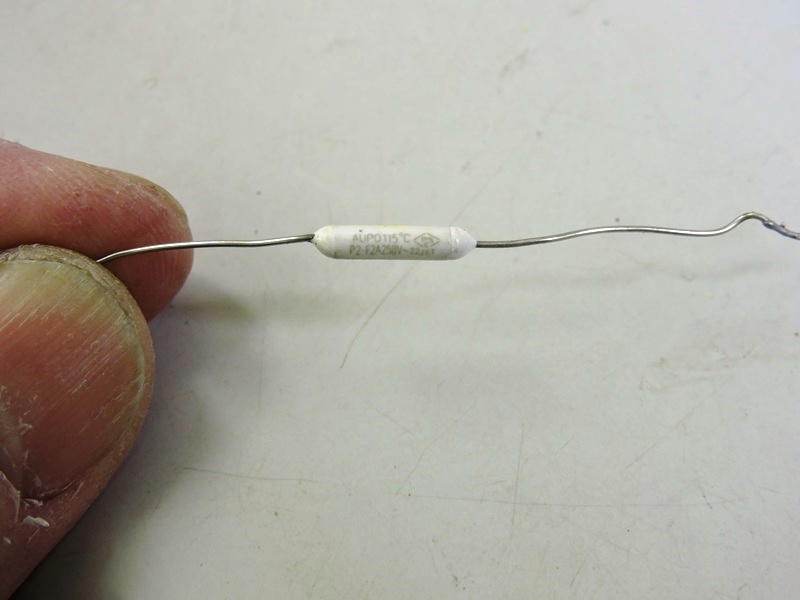

 １１５度Ｃ、２５０Ｖ、２Ａの温度ヒューズです。 同スペックの補修部品がなかなか見つかりません。 |
||
 Ａｍａｚｏｎでようやく見つけ翌日配送されるつもりで 注文すると、中国からの発送で３週間の納期でした。 |

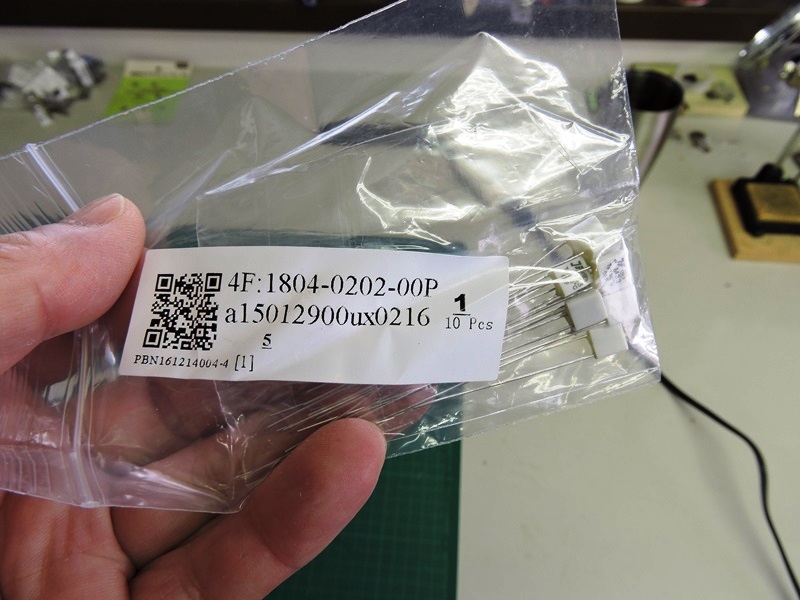

 １本あれば間に合うのに １０本入りで送料無料です。 |
|

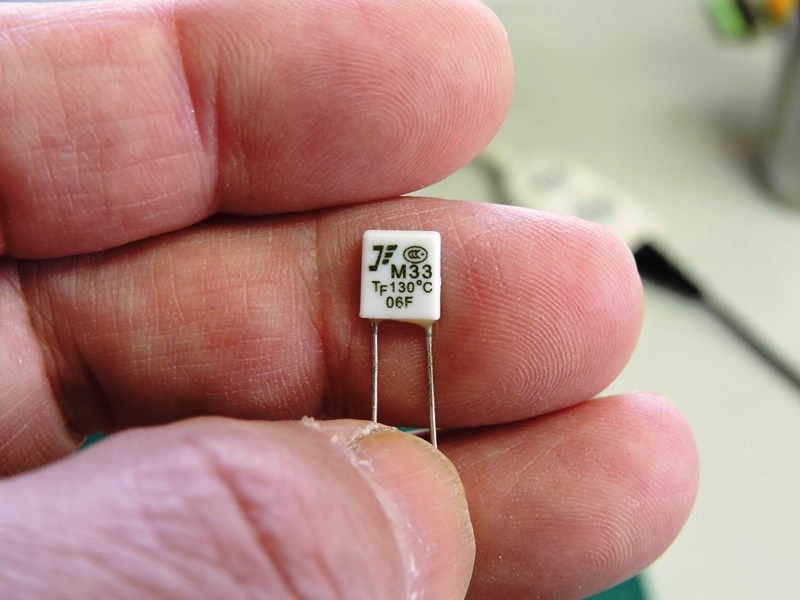

 溶断温度が１１５度Ｃではなく１３０度Ｃです。実際には １０％前後の誤差があるのでこのまま使用します。 |
||
 ビニルコードの先端を半田処理し 熱収縮チューブを入れておきます。 |

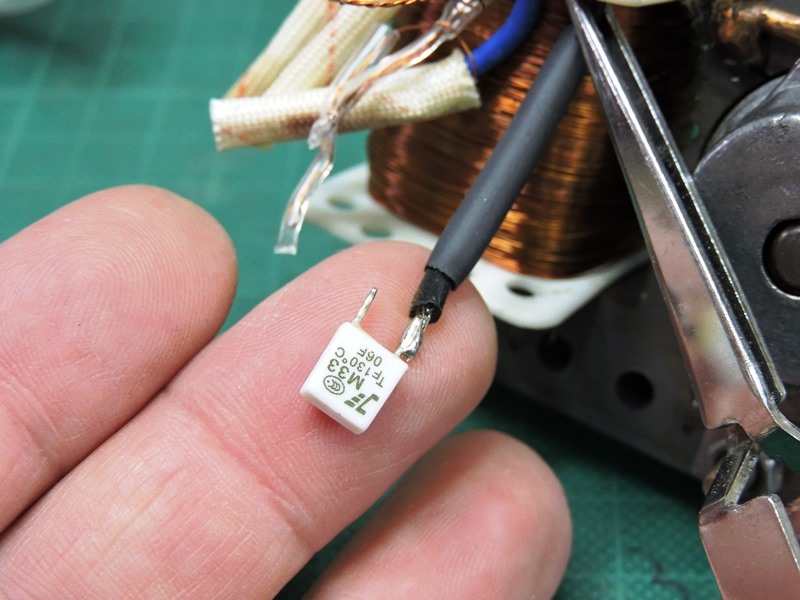

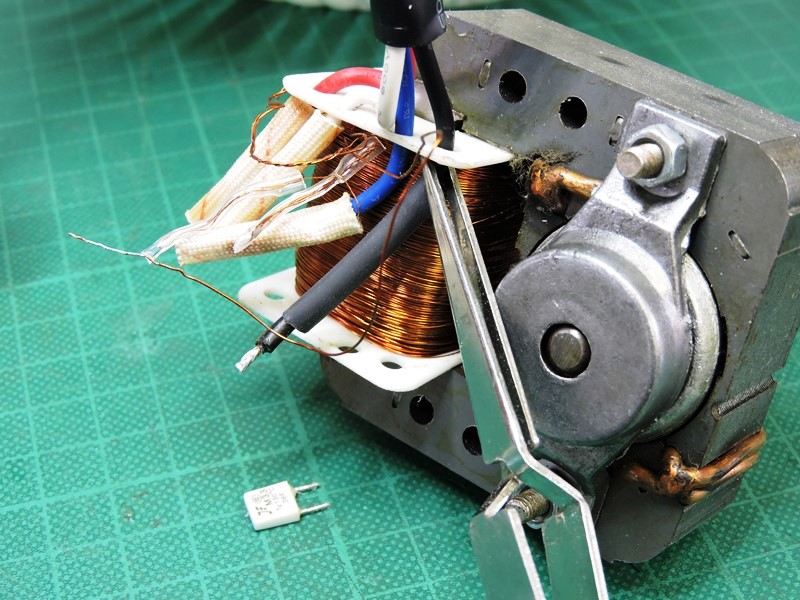

 端子を短く切り詰めて、ビニル コード端と半田付け接続します。 |
|
 半田付け部分に熱収縮チューブを 引き戻して被せ、熱収縮させます。 |

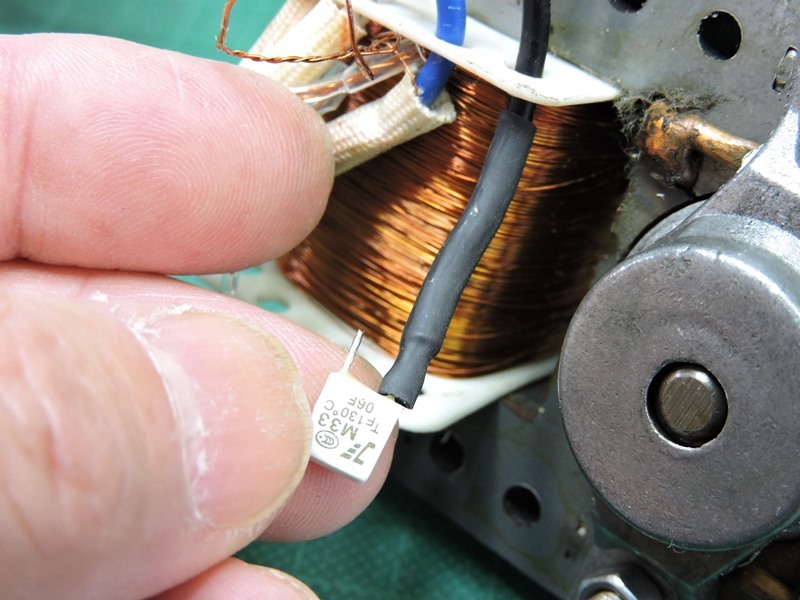

 発熱源の巻線（コイル）に密着するよう固定 位置を決定し、他方の巻線の長さを調整します。 |
|

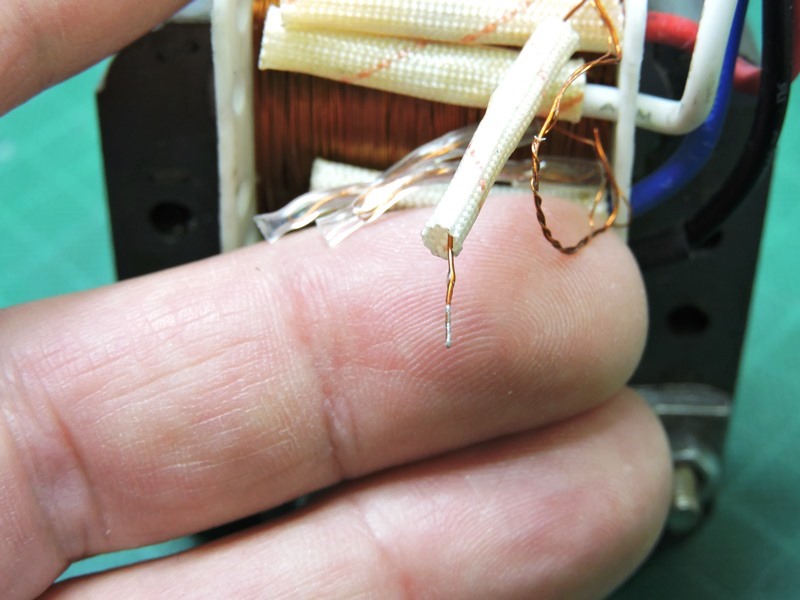

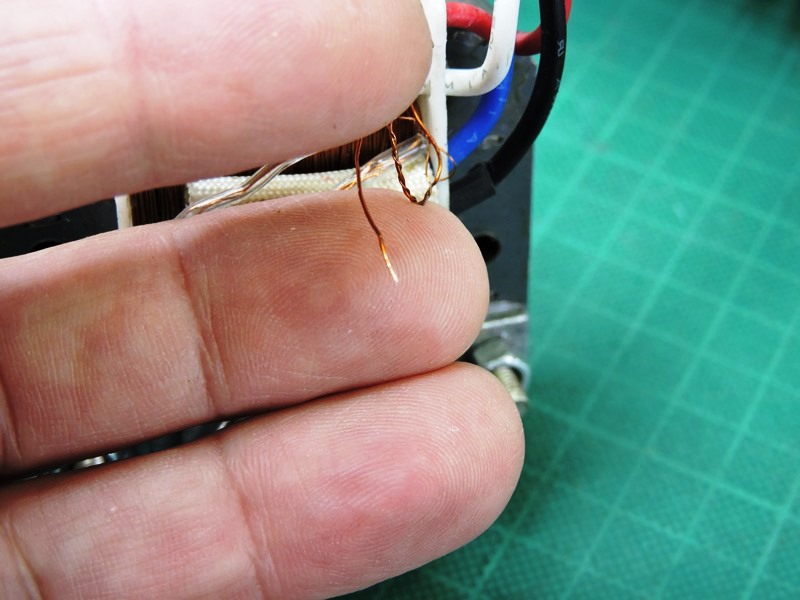

 巻線（エナメル線）の端を処理します。 先にエナメル被覆を削り取ります。 |
 銅線を露出させ半田で コーティングします。 |
|

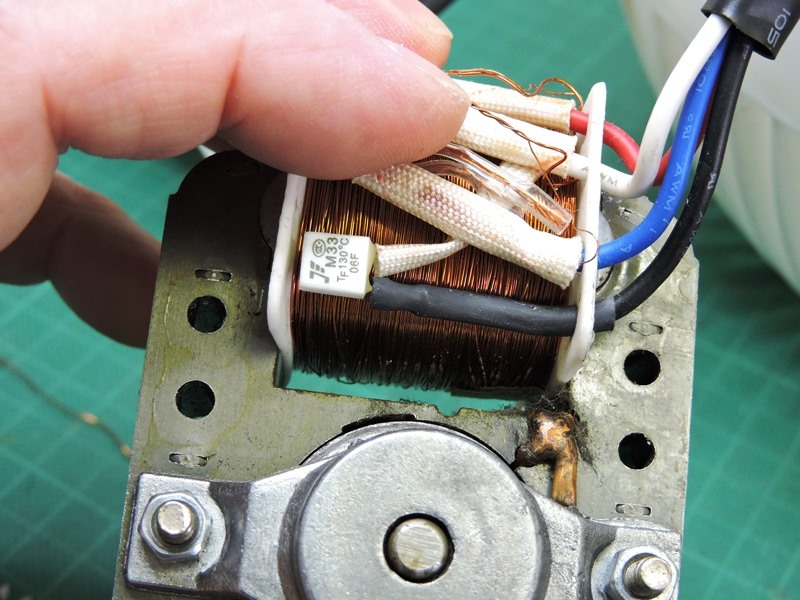

 巻線（エナメル線）側も半田付け接続し 耐熱性保護チューブを引き戻して被せます。 |

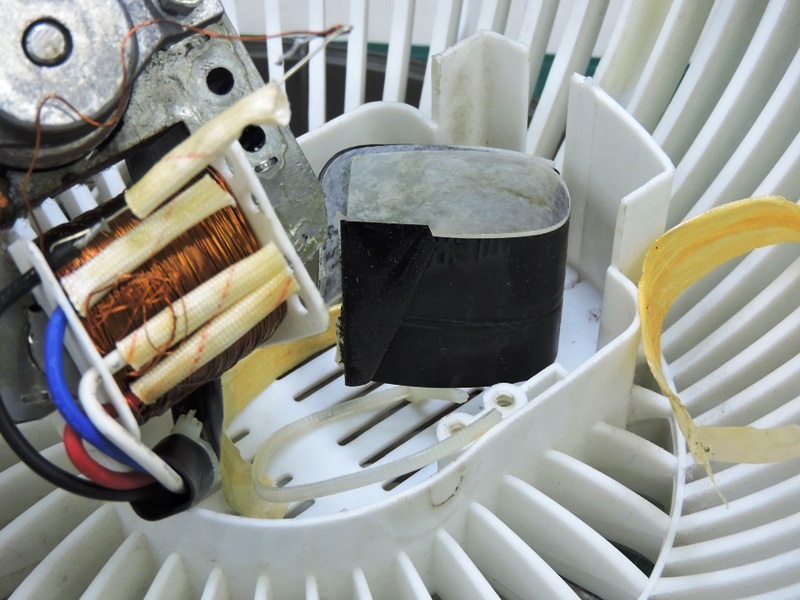

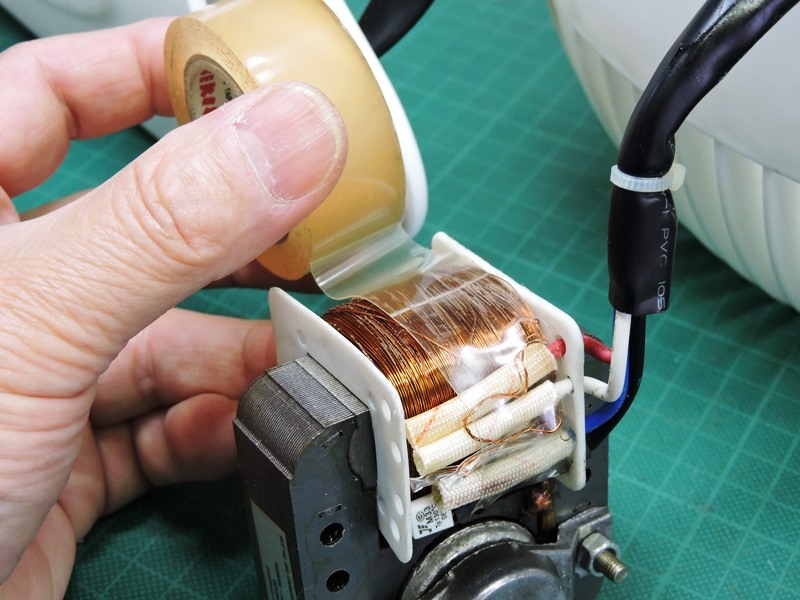

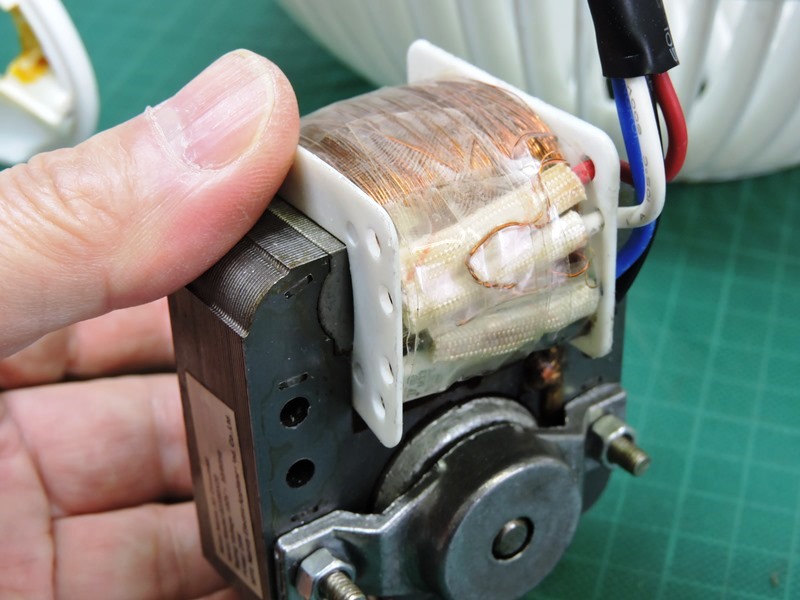

 配線をひとまとめにしビニル テープで巻線全体を覆います。 |
|
 不具合の根本原因、溶断した温度ヒューズの交換を 終えました。これでファンは問題なく回転するはずです。 |
||

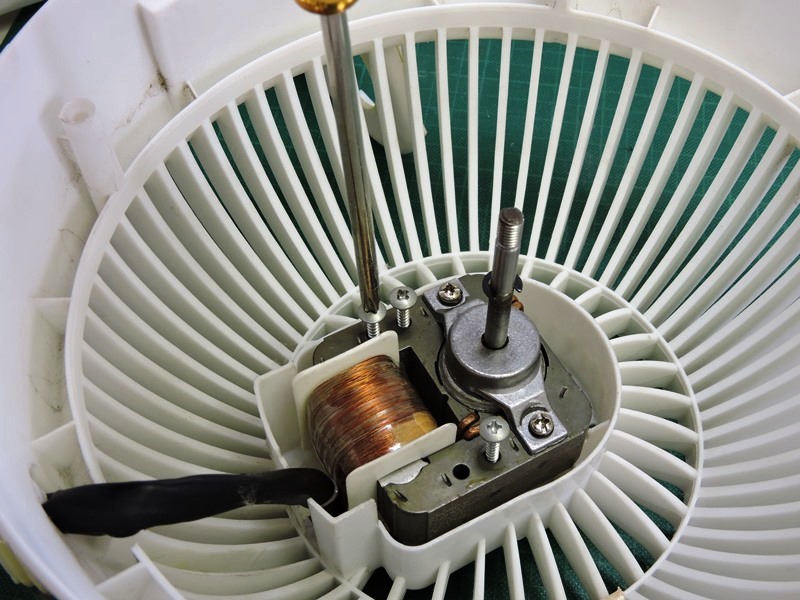

 モータ収納側に元通り モータを取り付けます。 |

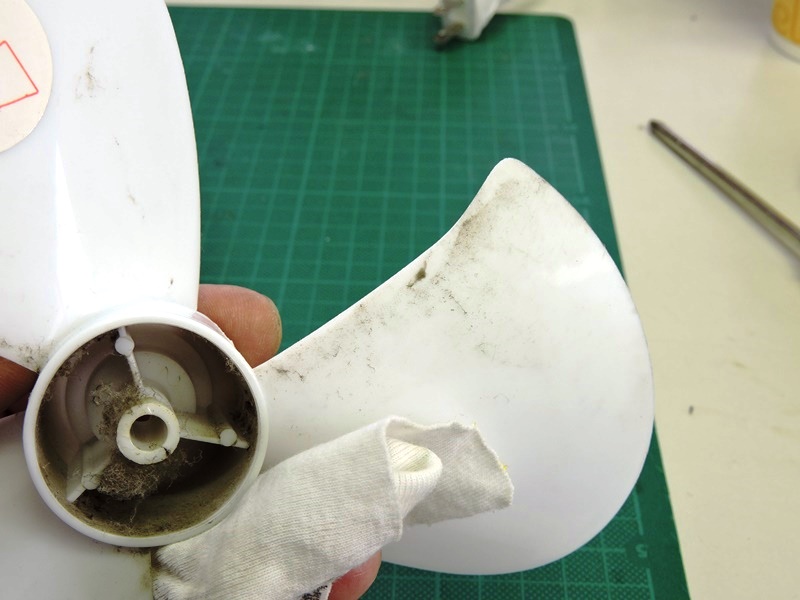

 ファンの羽にこびり付いた汚れが あります。コンパウンドで落とします。 |
|

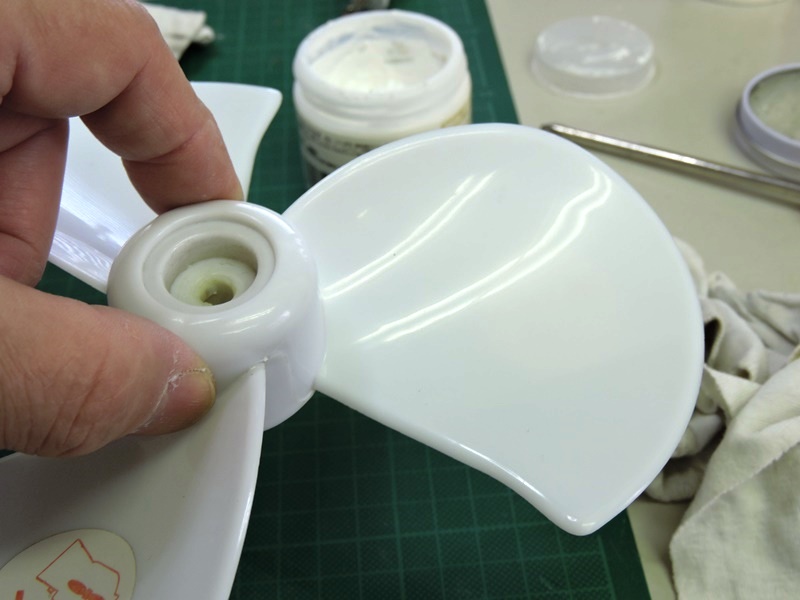

 完全に汚れが落ちて 光沢が戻りました。 |

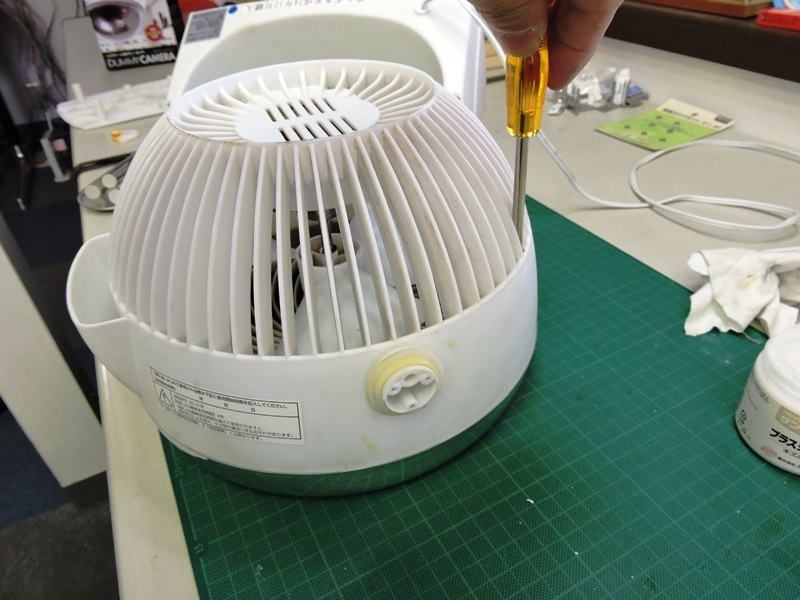

 カウルを組み付けます。 |
|

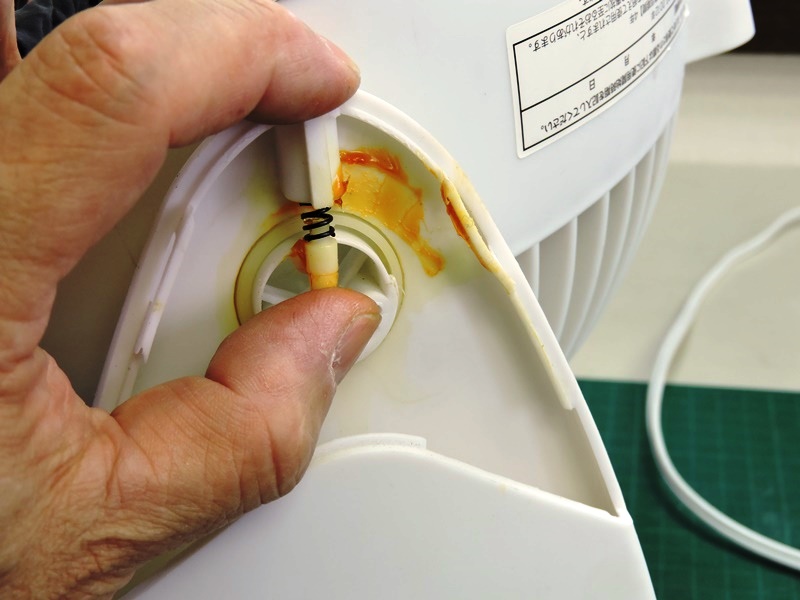

 送風機本体の角度を調節する際、中間 位置で半固定するための爪を仕込みます。 |

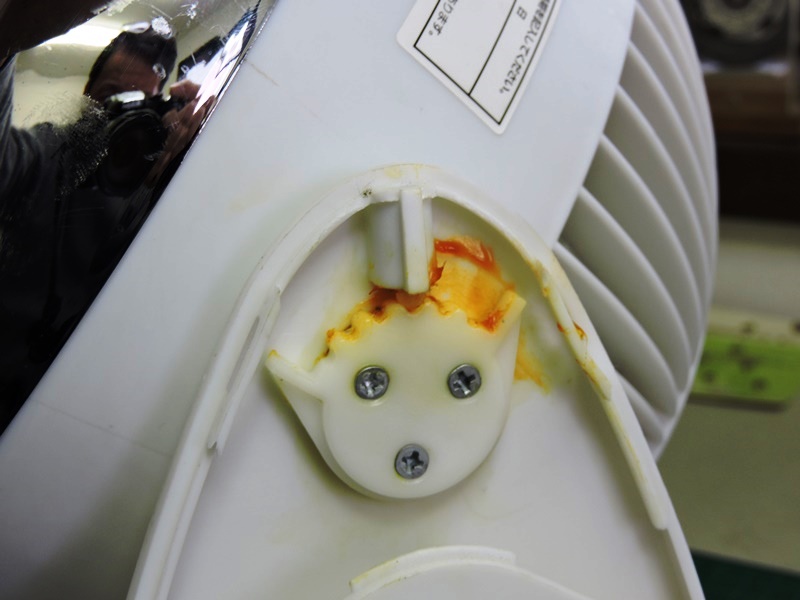

 軸受固定用の部品を取り付けます。 刻まれた６か所の溝で半固定されます。 |
|
 温度ヒューズ１本のために長く 修理の中断を余儀なくされました。 |

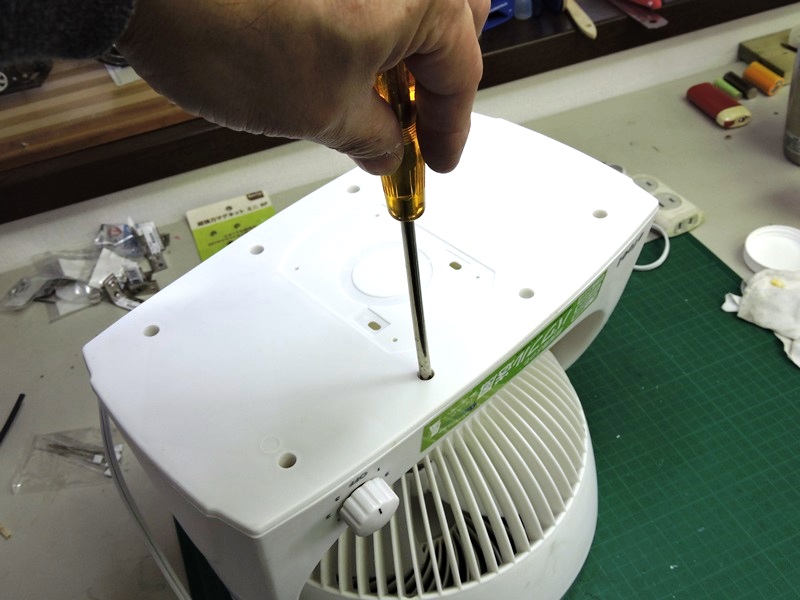

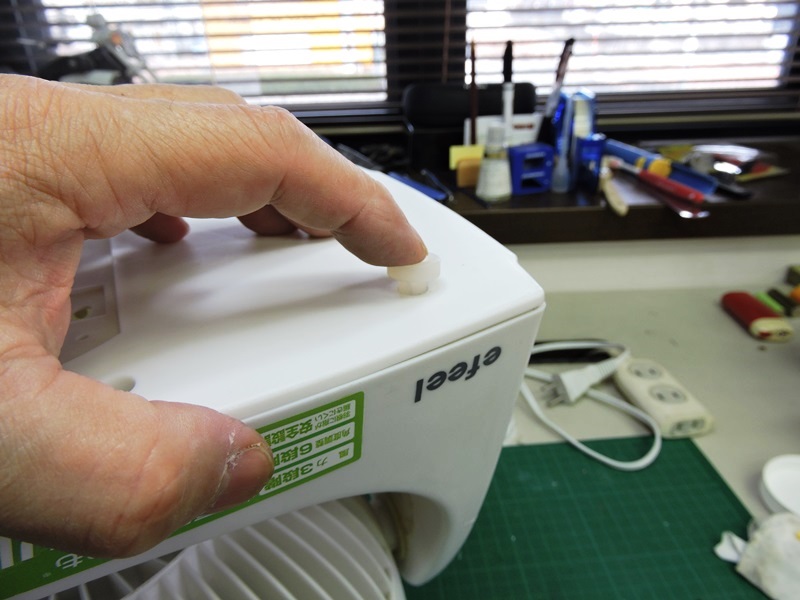

 ようやく底部カバーを組み付け ゴム（ウレタン）足をはめ込みます。 |
|
 ご依頼主をお待たせしてしまった穴埋めに、本体表面をコンパウンドで クリーニングします。深く入り込んだ汚れや傷もほとんど消えました。 |
||
|
||
