| ・パナソニック食器洗浄機ＮＰ－ＴＭ１徹底洗浄（２０１７．２．１５） |
 自宅と同じ町内の方から食器洗浄機（食洗機）修理のご依頼をいただきました。 食洗機のような高級家電？とは縁がなく、実際に利用したことがないので修理 できる自信はありません。お客さんが守谷工房をよくご存知で、「ダメモトで結構 です」と言われてお引き受けしました。食器を入れて運転を始めると、給水の後、 洗浄が開始されずいきなり排水されてしまうそうです。水が無駄になるだけです。 |
||

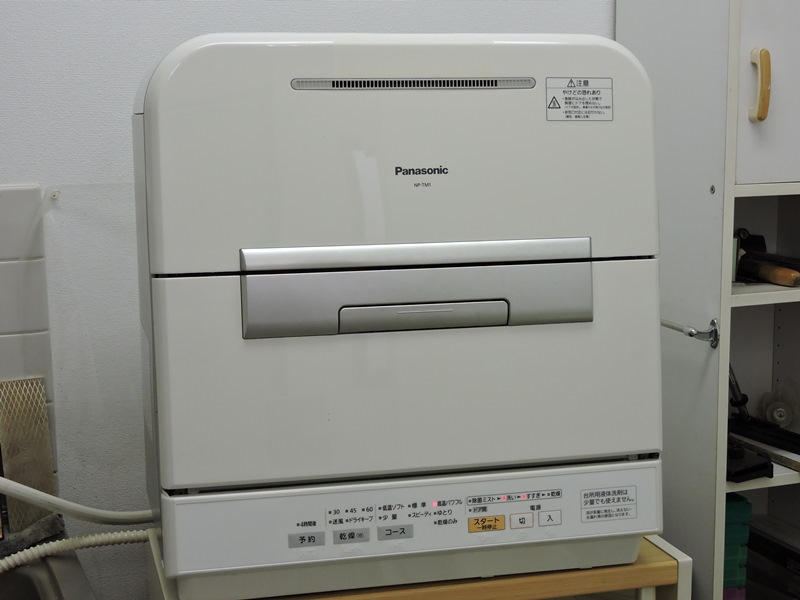

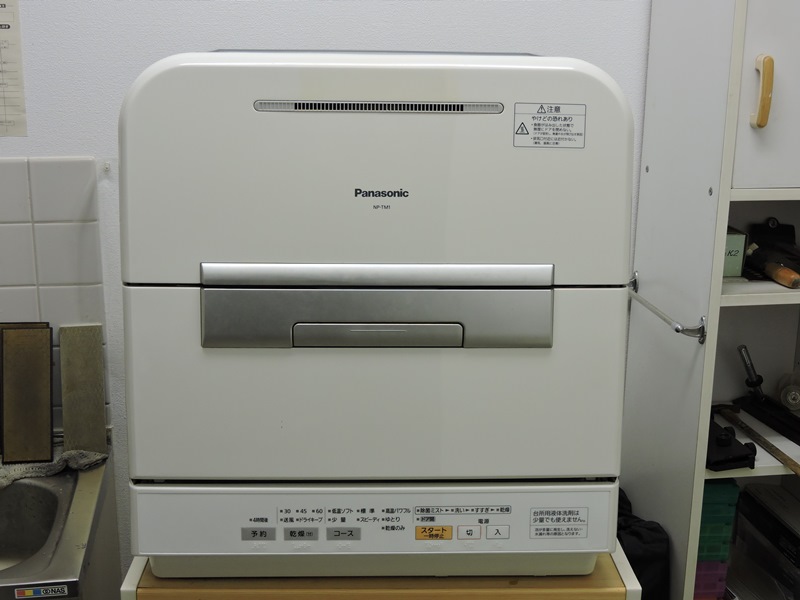

 パナソニック製ＮＰ－ＴＭ１、９年間お使いに なっているそうで既に生産を終了しています。 |

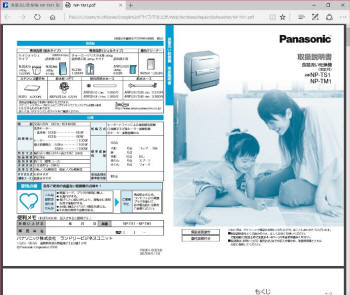

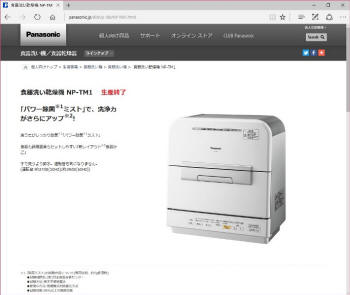

 パナソニック社ＷＥＢには現在も 取扱説明書（ＰＤＦ）があります。 |
|

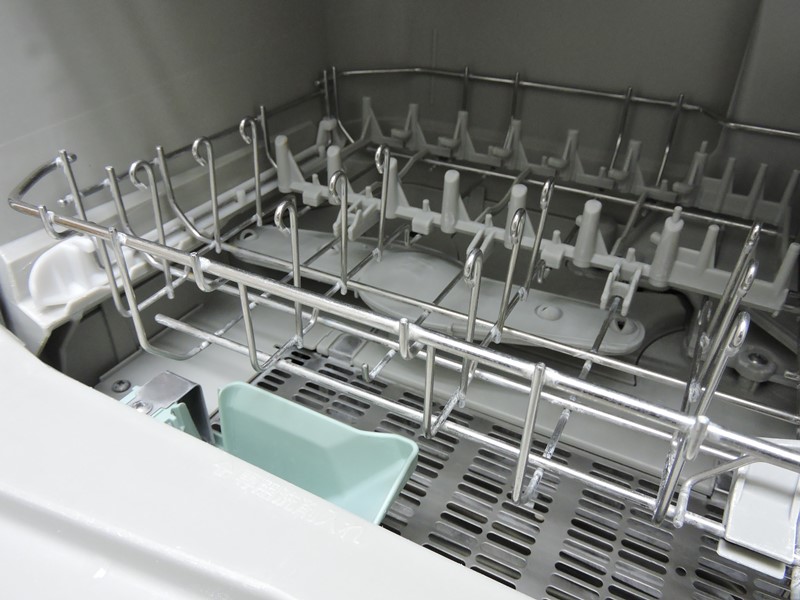

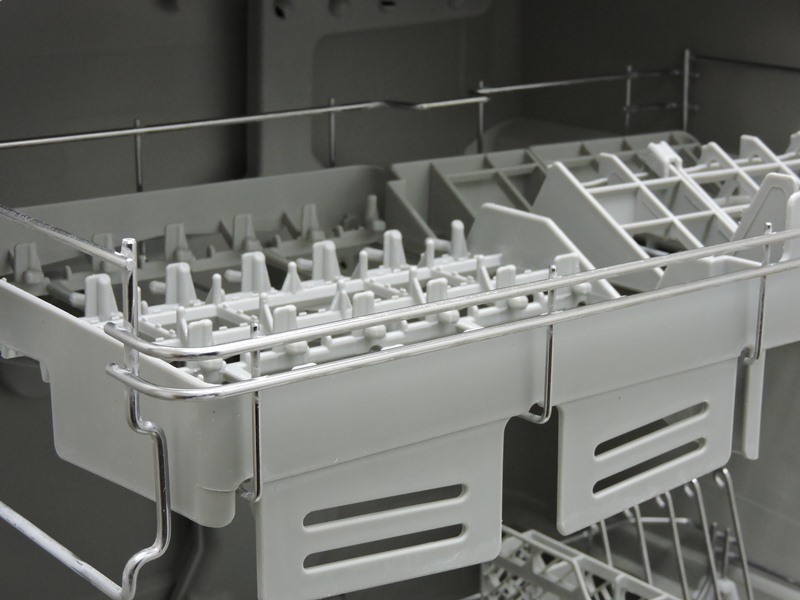

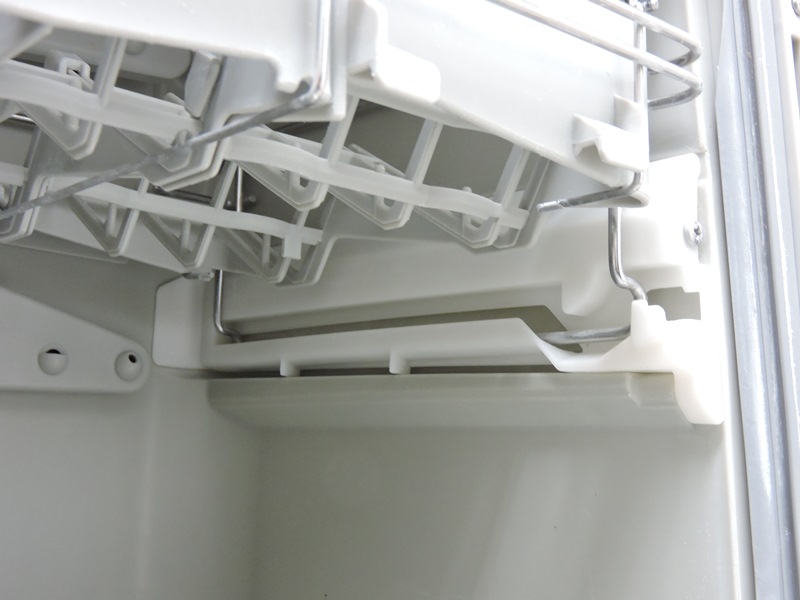

 外観および洗浄室内を点検します。長年 使用されてきた割にはきれいな印象です。 |

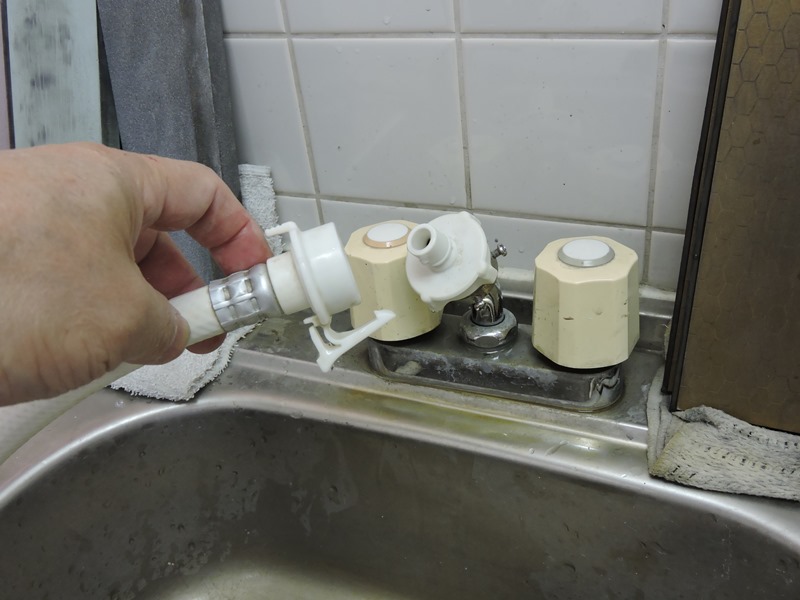

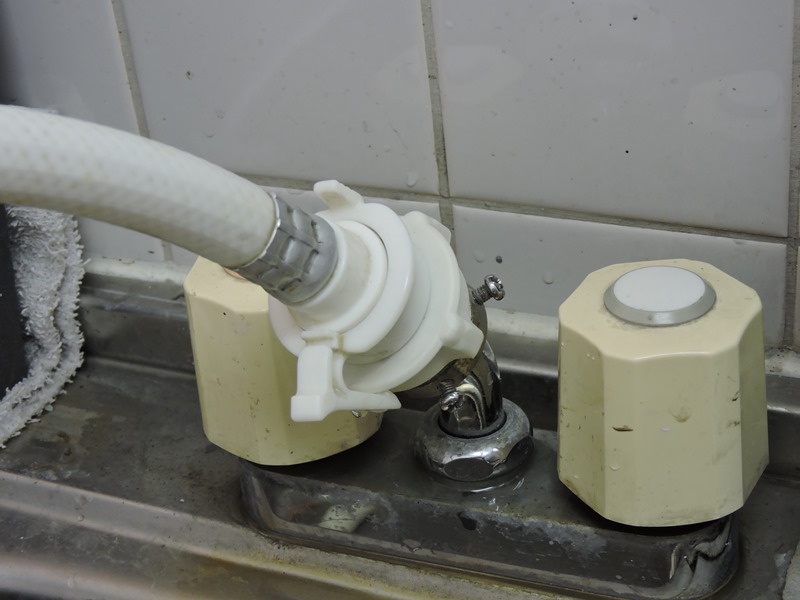

 試運転をしようにも色々と準備が必要です。 水道の蛇口を交換し接続栓を取り付けます。 |
|

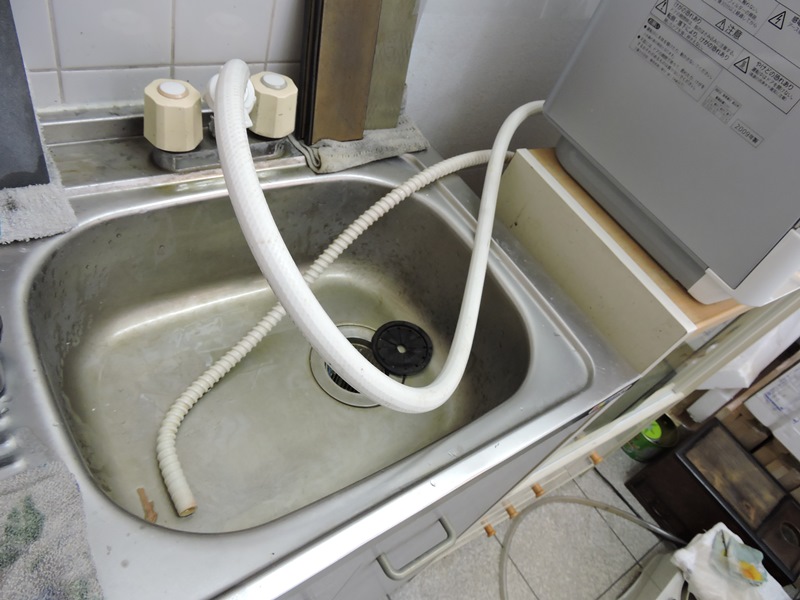

 給水管を接続し水漏れがないことを確認 します。排水管と電源も接続します。 |
 ご依頼者がおっしゃっていた通りです。 給水後にいきなり排水されてしまいます。 |
|
 試運転後の室内は全く濡れていま せん。水が回っていないからです。 |
 家電製品の多くはクリーニングにより不具合が解消 したりするものですが・・、確信もなく分解を始めます。 |
|

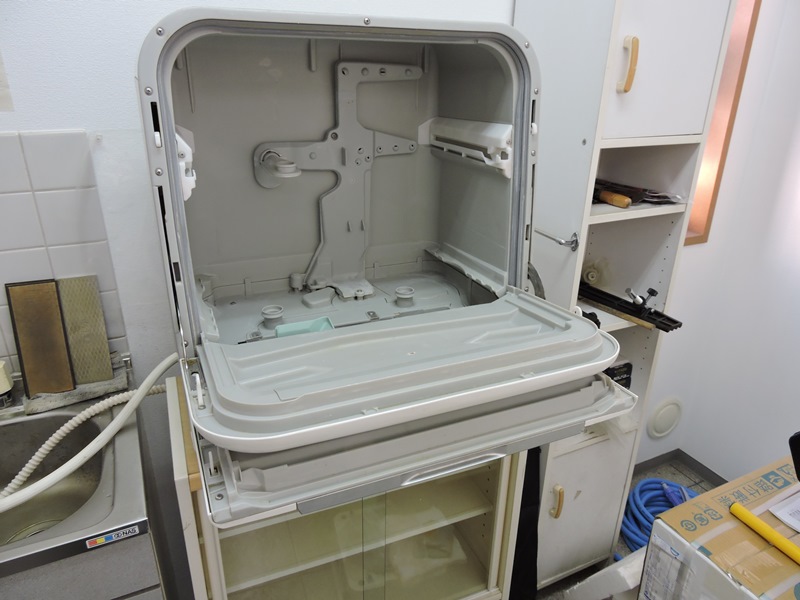

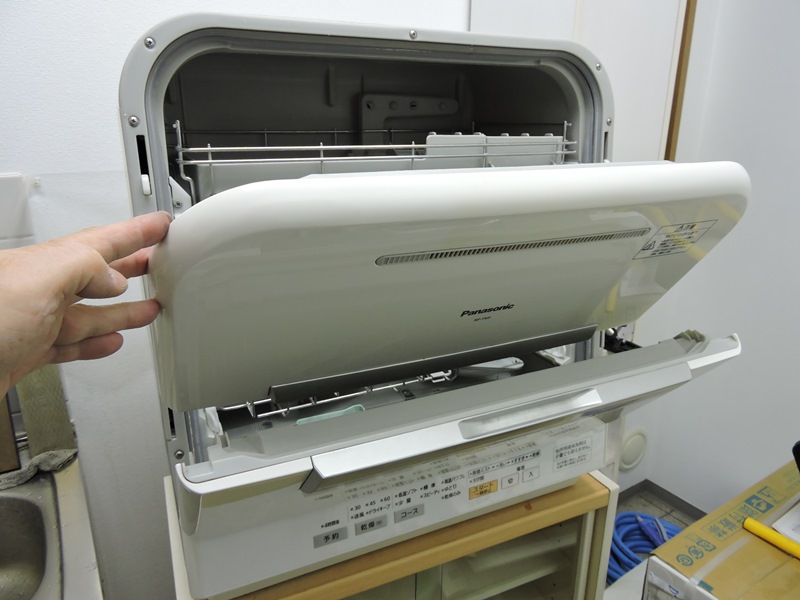

 手前の開閉ドアが作業の妨げになる ので、取りあえず上側の１枚を外します。 |

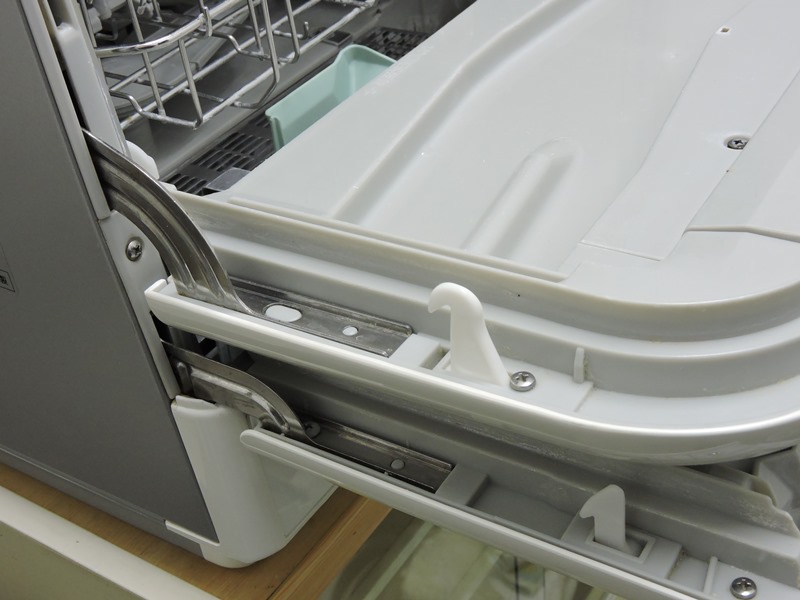

 強力なバネによる跳ね上げ式です。 下側のドアに荷重をかけて固定します。 |
|

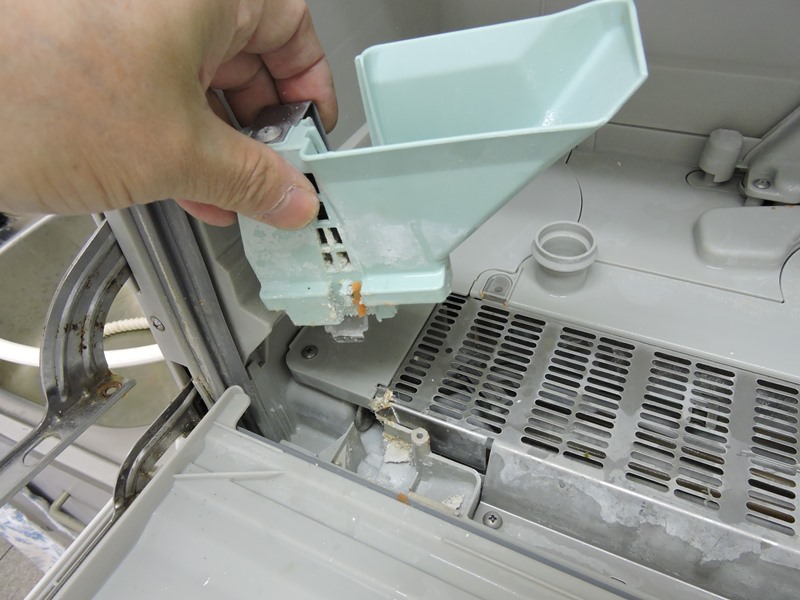

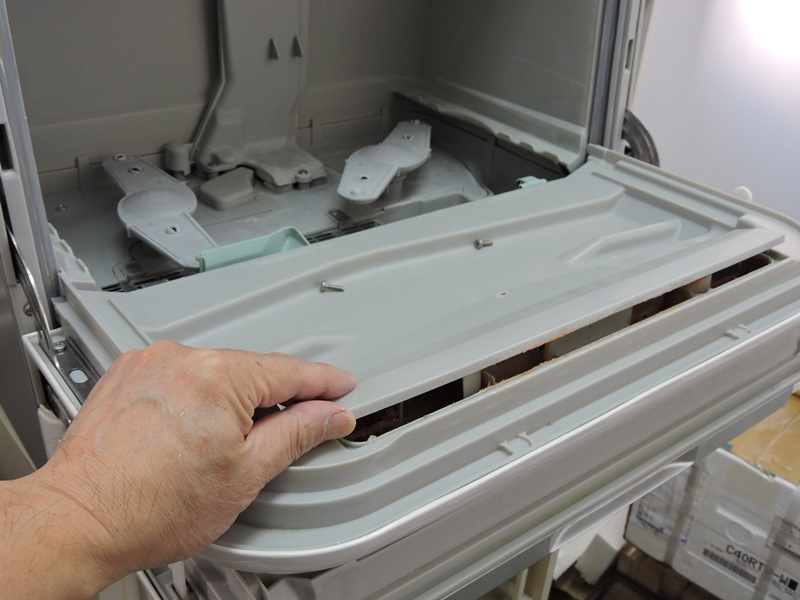

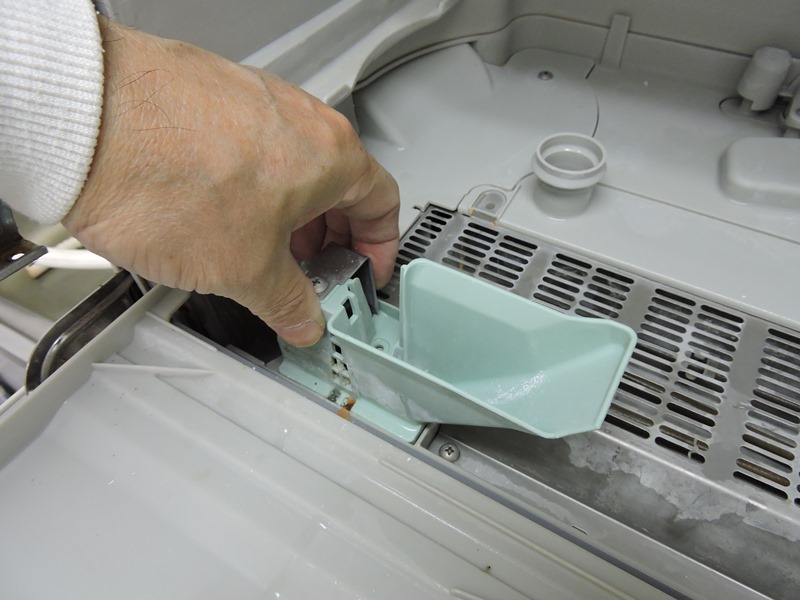

 下側ドアの直下にある洗剤ホッパーです。 ネジで固定されているので緩めます。 |

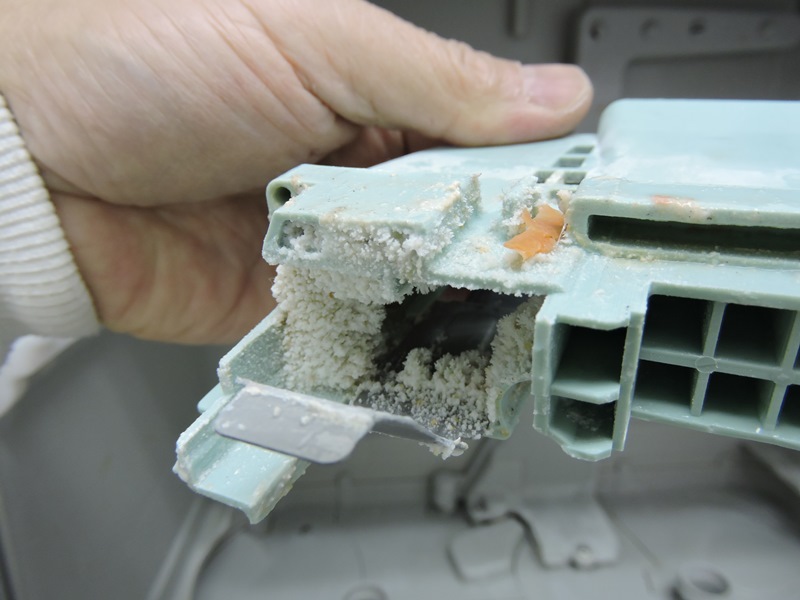

 ホッパーを持ち上げると底部に 何かがまとわりついています。 |
|
 溶け切れずゴミと合体して固化した洗剤のスラッジです。 洗剤の流入路をほとんど塞いでいます。取り除きます。 |
||
 洗浄室内底面の一部は樹脂パネルで、洗浄水加熱 ヒータ部はパンチングメタルでカバーされています。 |

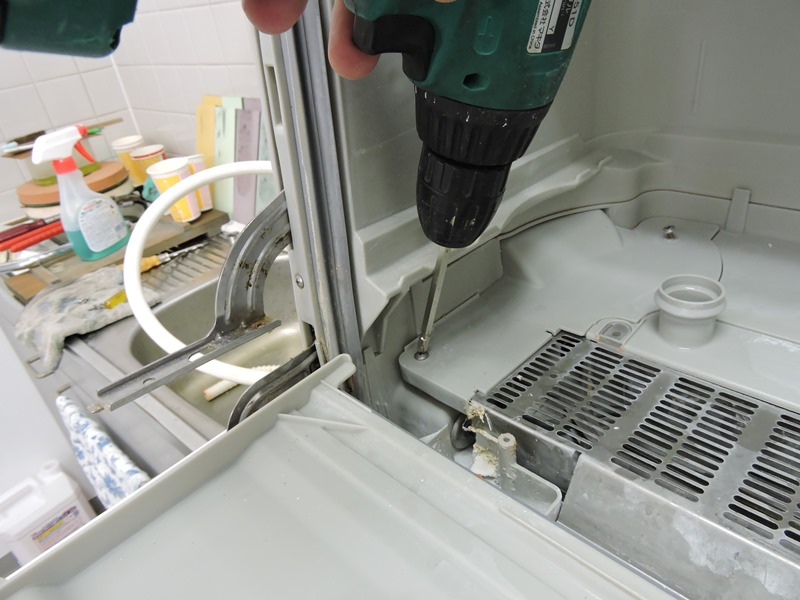

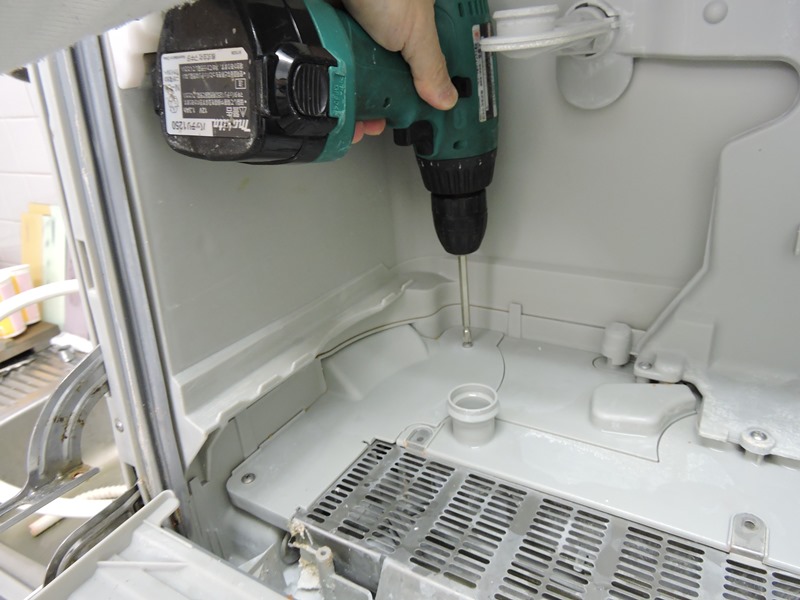

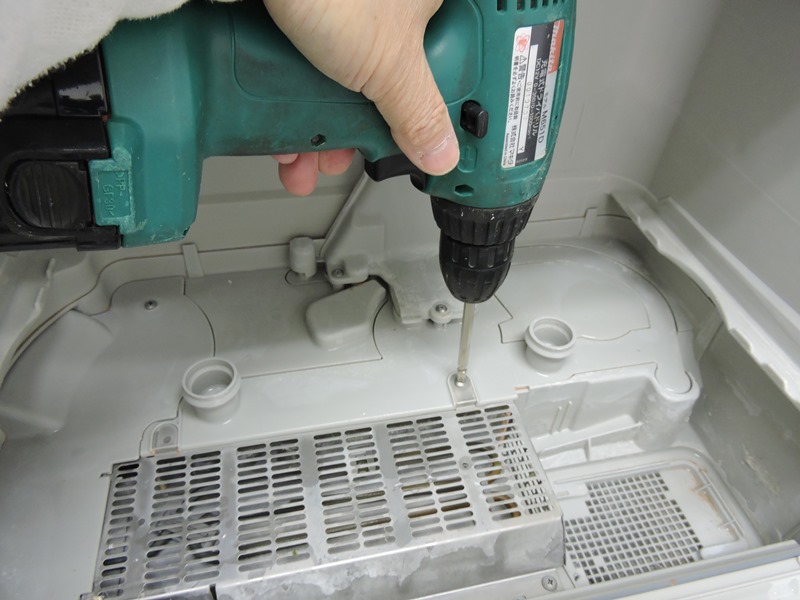

 樹脂パネルの方から 固定ネジを緩めます。 |
|
 ステンレス製パンチングメタルは 表面にカルキ膜が成長しています。 |

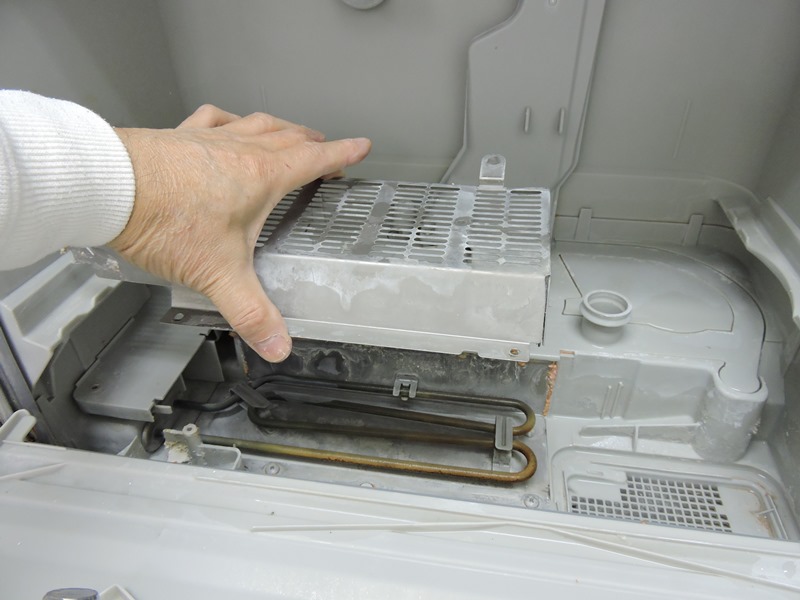

 ステンレスのカバーを外します。内側の ヒータや固定金具もカルキまみれです。 |
|
 樹脂パネルを開けると その内側には・・・ |

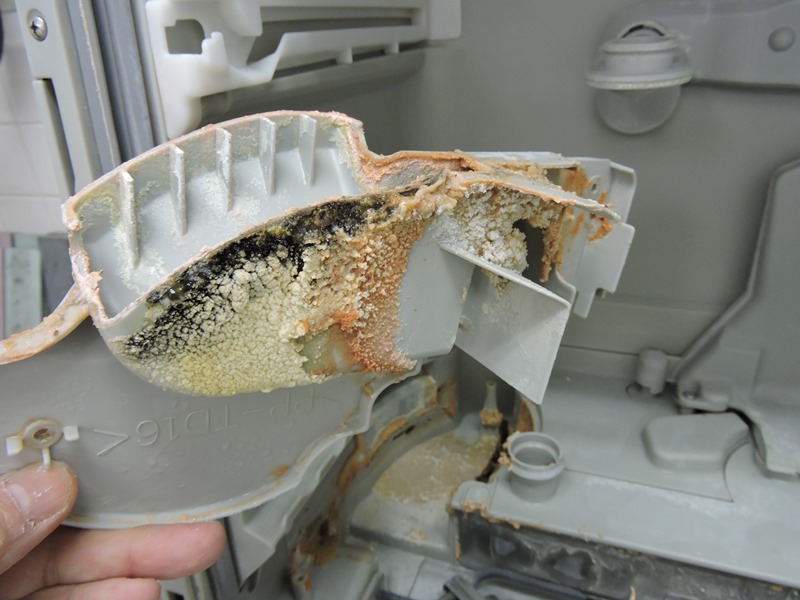

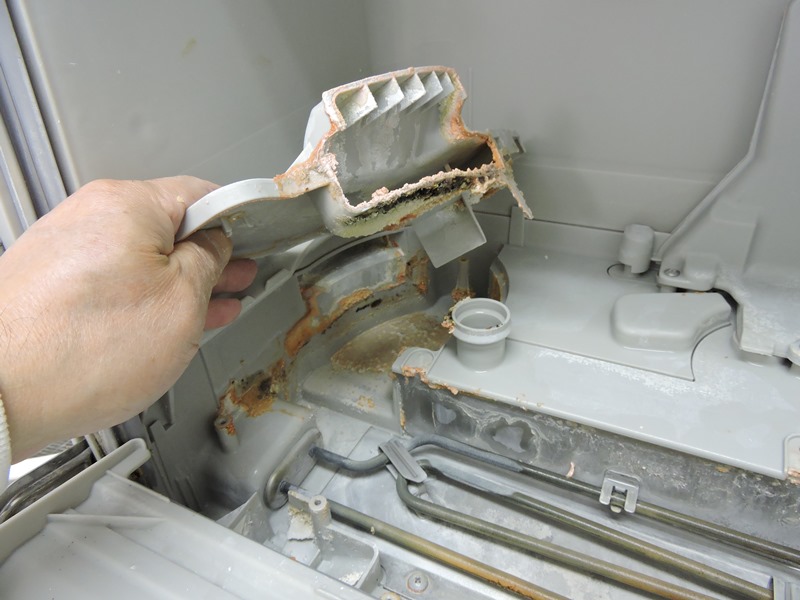

 長期間使用してきた結果、食材の残渣が 厚いスラッジとなり張り付いています。 |
|

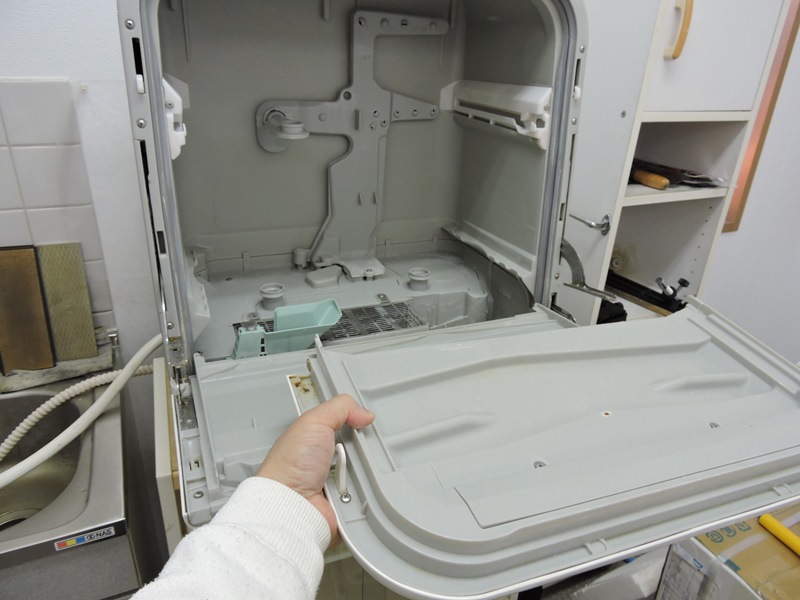

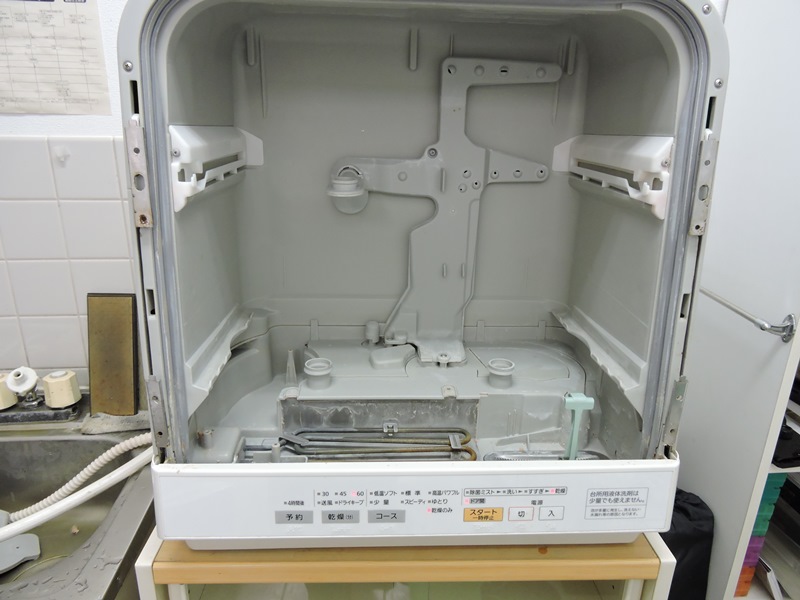

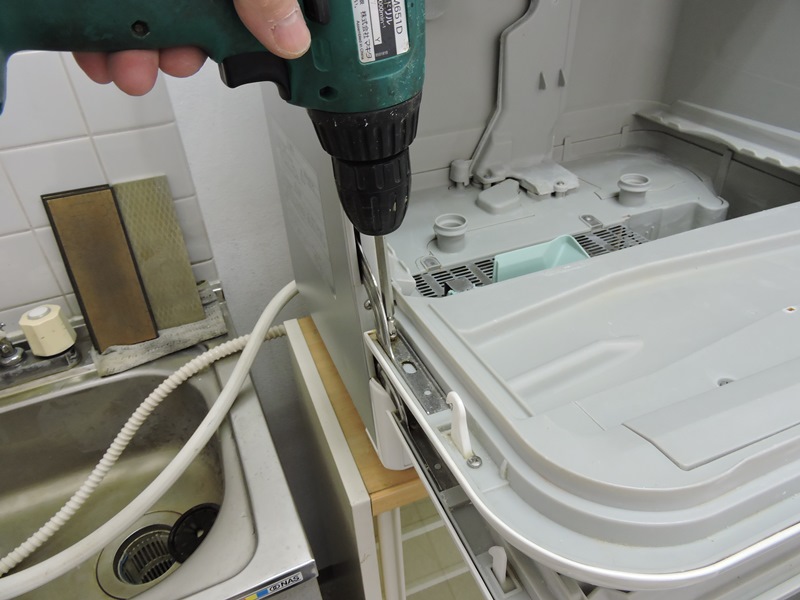

 邪魔なので下側ドアも取り外しました。 洗浄室内を見渡すことができます。 |

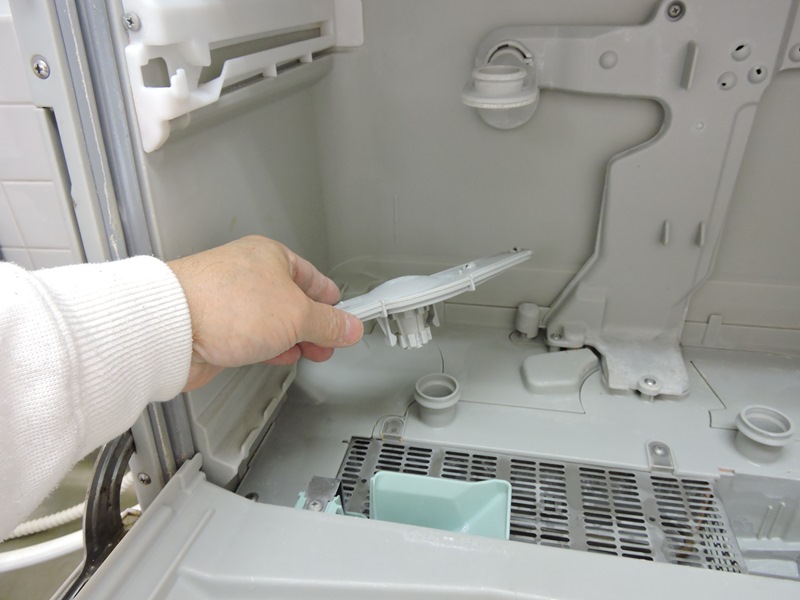

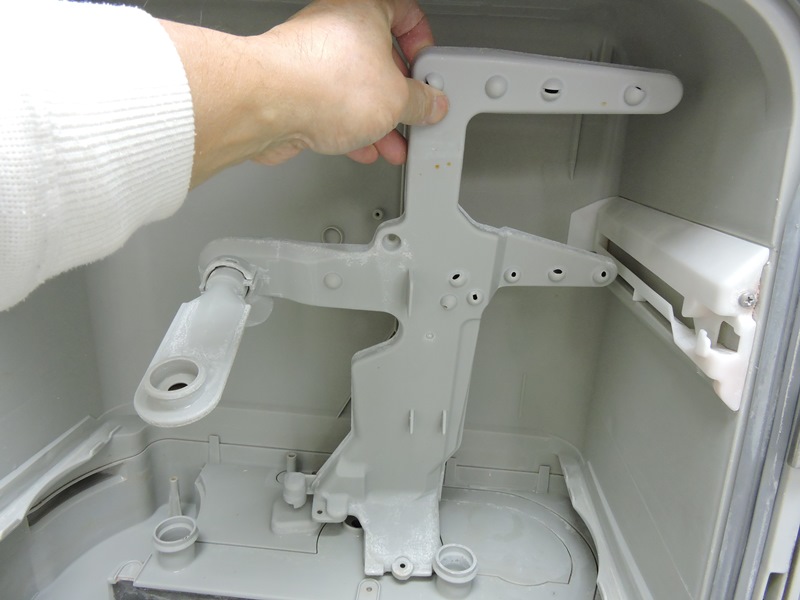

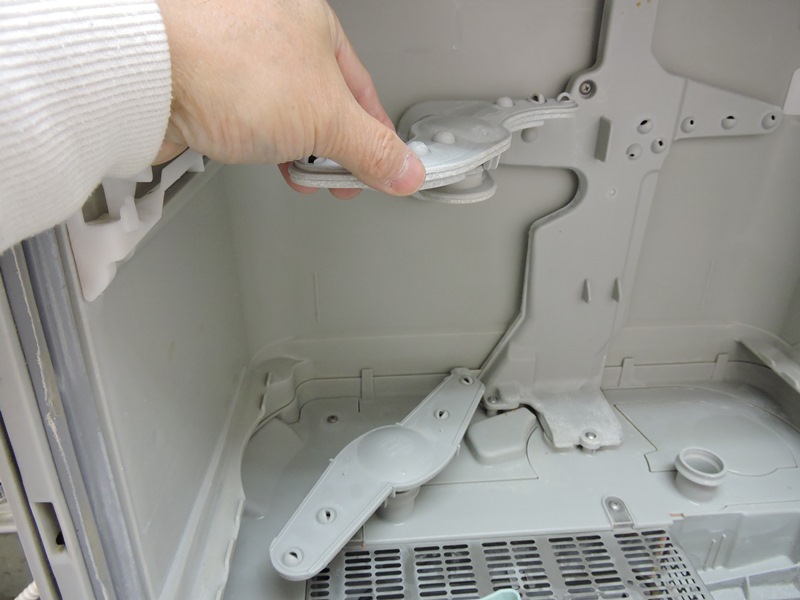

 洗浄水を導く流路ユニットを ノズルごと取り出します。 |
|

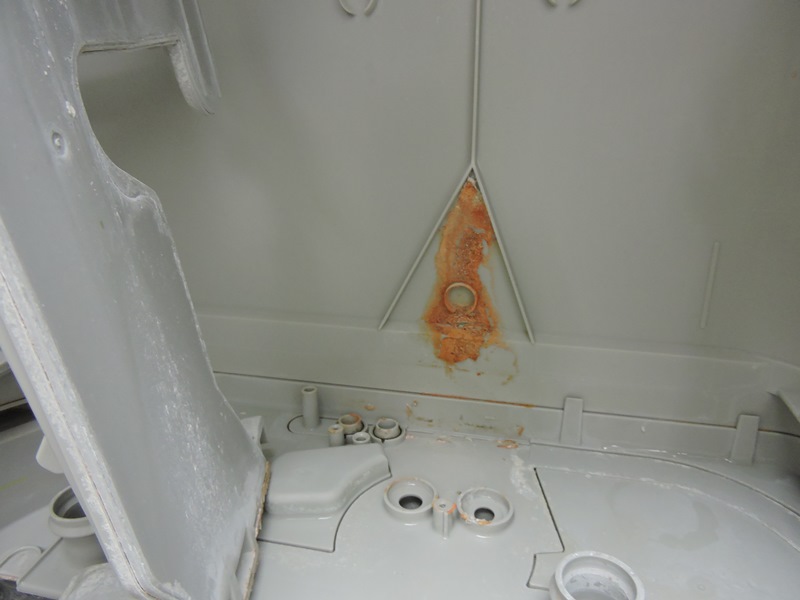

 流路ユニットを取り外したその 奥にもスラッジが付いています。 |

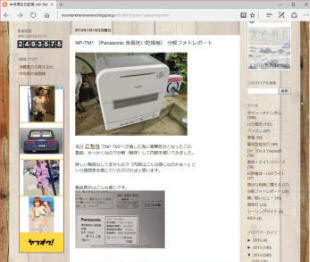

 作業に当たり、いくつかのＷＥＢが参考になりました。 こちらは同型機の分解手順が掲載されています。 |
|

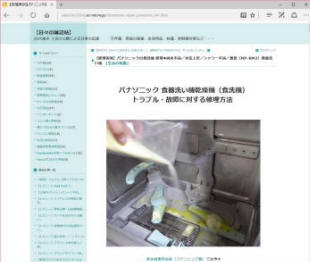

 こちらは型番違いＮＰ－ＢＭ２の事例で、庫内洗浄方法に 続いて水位検知タンクの問題が説明されています。 |

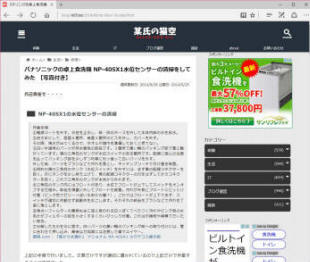

 こちらも型番違いＮＰ－４０ＳＸ１の事例で、同じく水位 検知タンク内のセンサーの問題を取り上げています。 |
|
 この辺りまできてようやく躊躇も吹き飛び、 本腰を入れて分解を進めることにします。 |

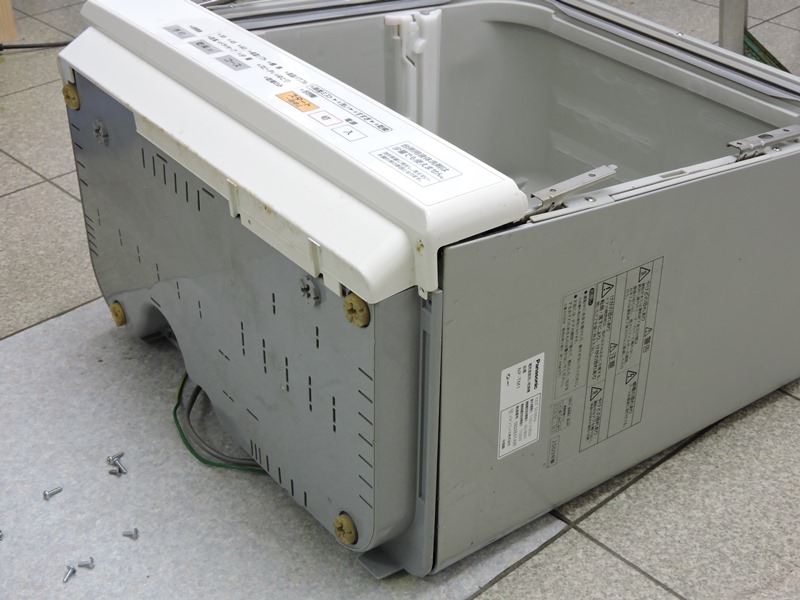

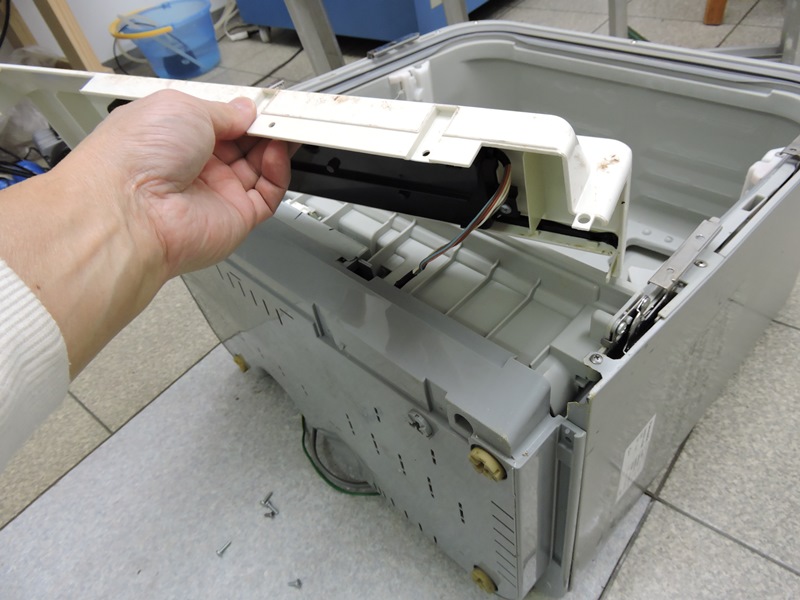

 流路の水を完全に排水してから本体を 寝かせ、前面の操作パネルを外します。 |
|

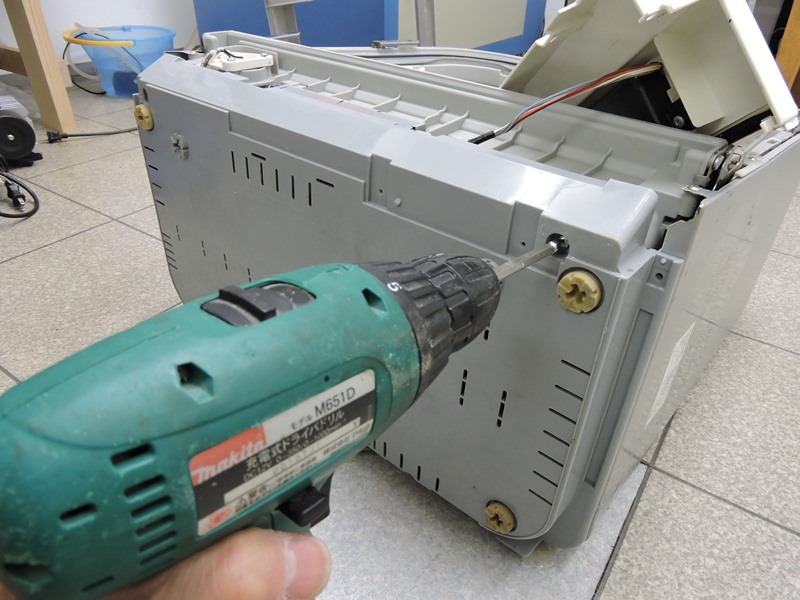

 底部のカバーを固定して いるネジを全て緩めます。 |

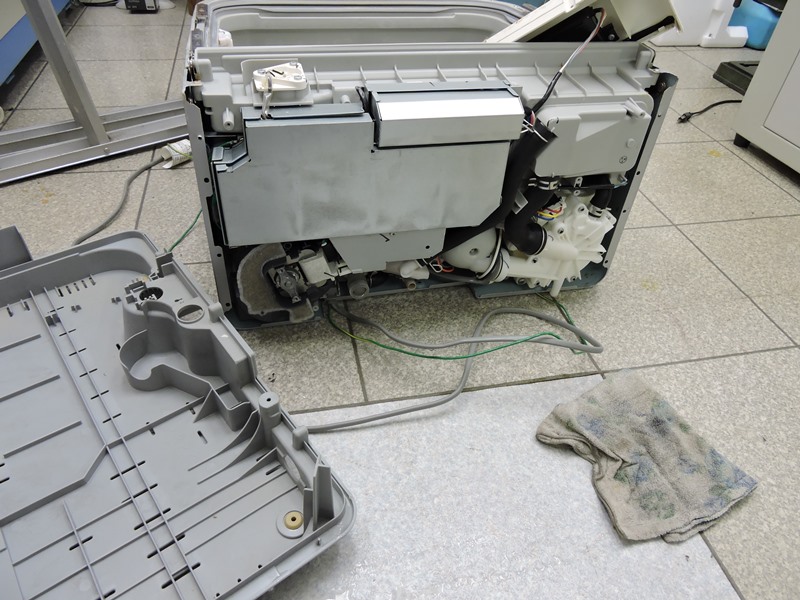

 底部カバーが外れ、内部の 機器類が見えてきました。 |
|

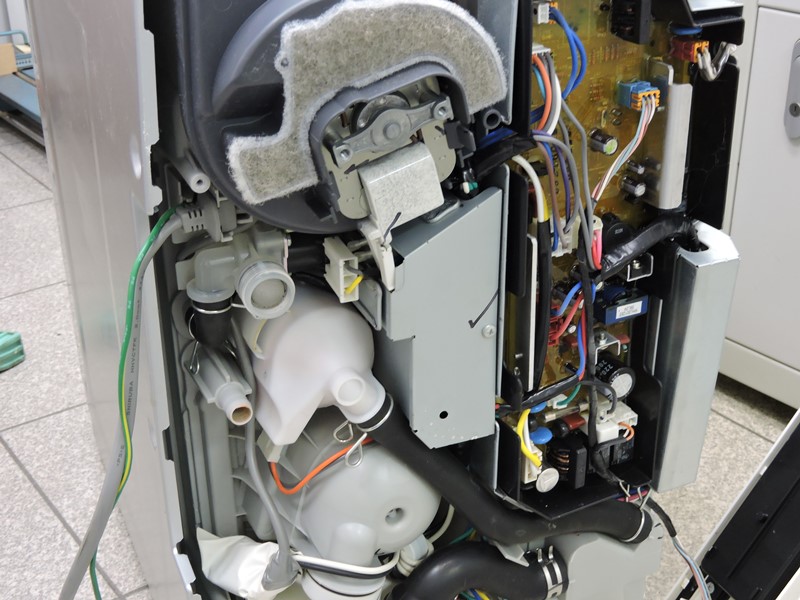

 本体前面側（写真右側）に制御基盤、奥側（写真左側）に温風ファン、 給水電磁弁、水位検知タンク、洗浄水圧送・排水兼用ポンプが並びます。 |
||

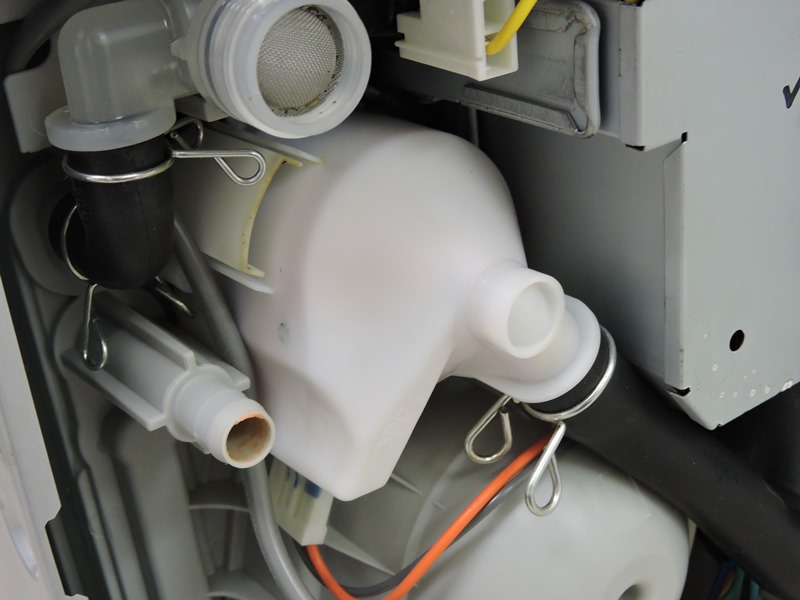

 給排水の水位を検知するための貯留タンクです。 内部が赤味がかっていることが外観から分かります。 |

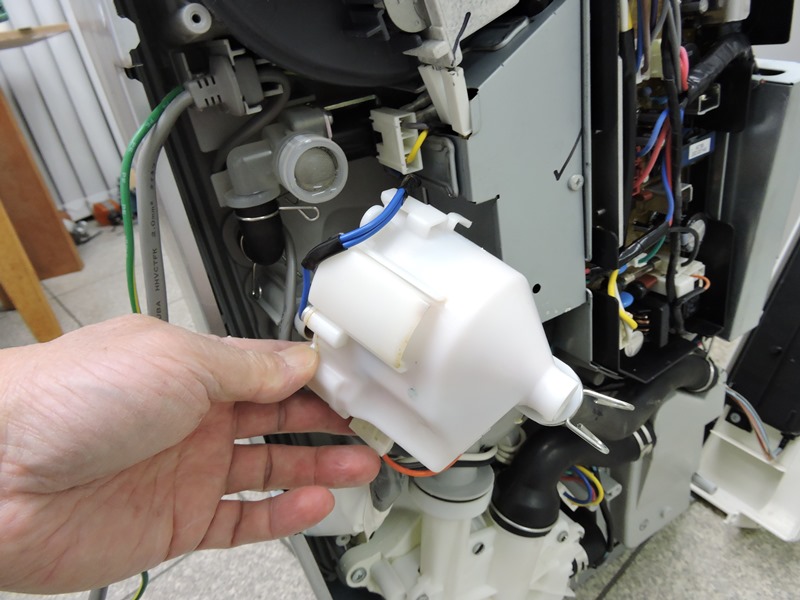

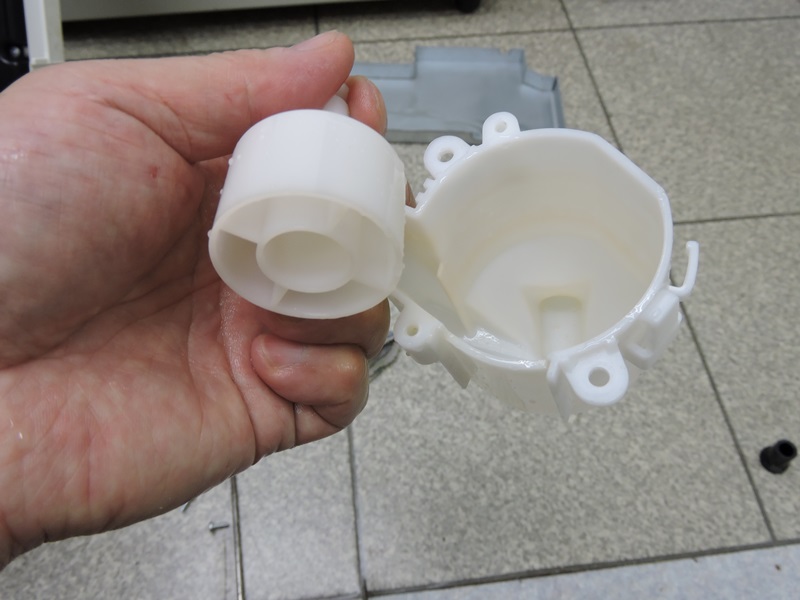

 ２本の固定ネジを緩めタンクを取り外します。 タンクは本体と上部蓋の２ピース構造です。 |
|

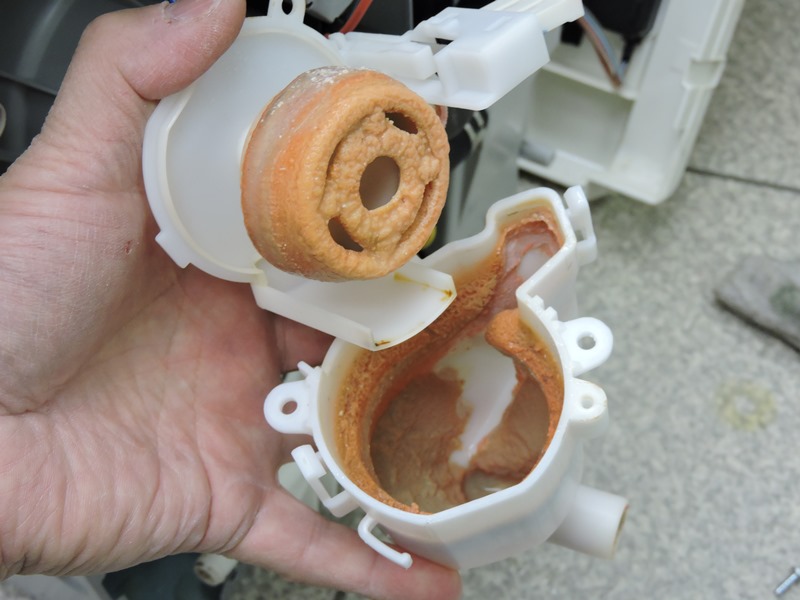

 本体と上部蓋を分離してみると・・、 すごいことになっています。 |

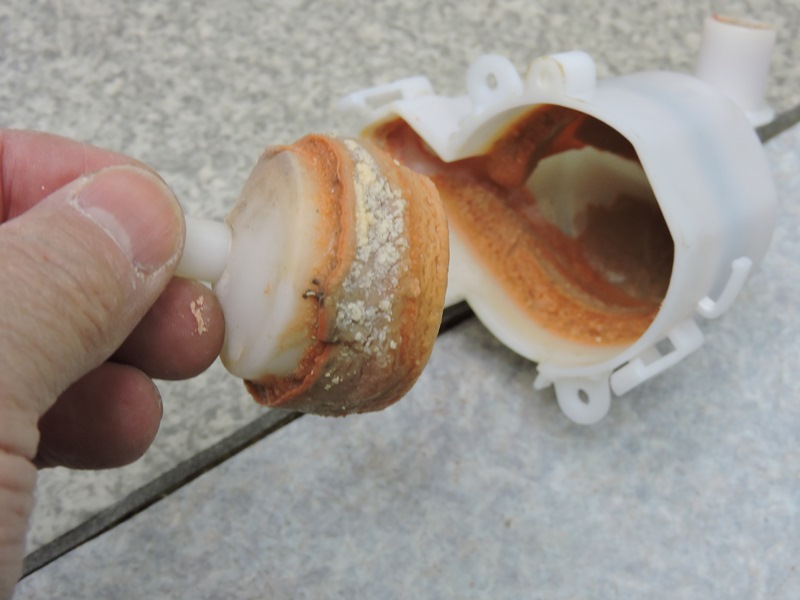

 水位を検知するためのフロート、およびタンク本体の 内壁面に、スラッジがペースト状に集積しています。 |
|
 フロートがまともに動作するはずがありません。つまり水位が正しく検知されて いなかったことになります。ブラシと中性洗剤を用いて徹底的に清掃します。 |
||

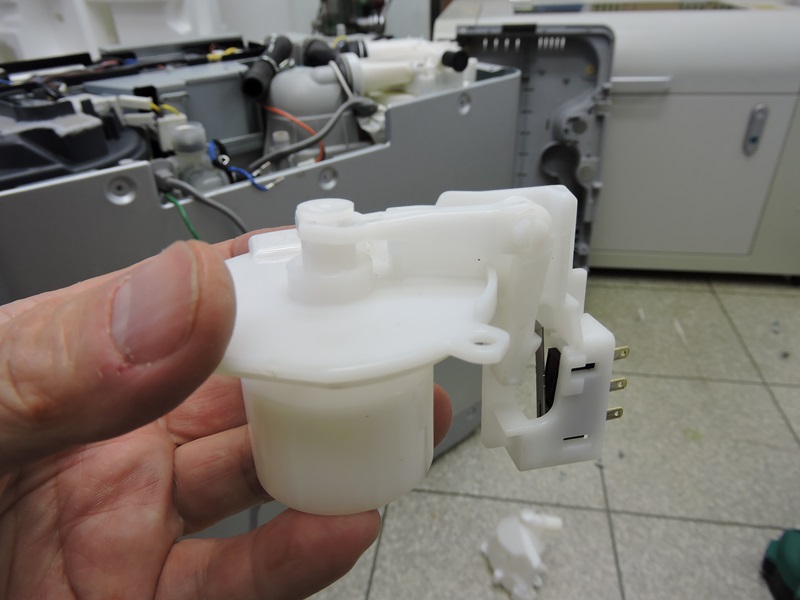

 フロートの浮沈は外に出たレバーを介して マイクロスイッチをＯＮ・ＯＦＦしています。 |
 一見問題がなさそうに思えますが、長期間 劣悪な環境下に晒されていたので・・ |
|

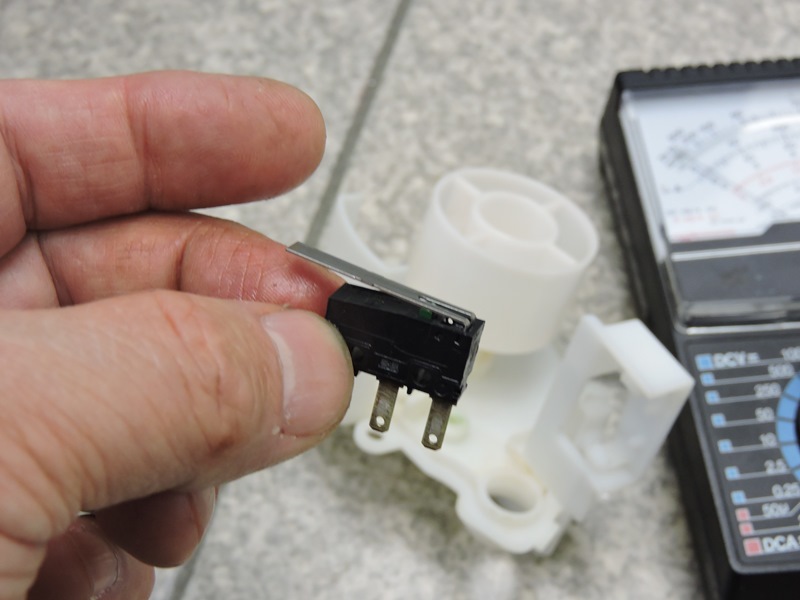

 導通を確認してみます。やはりＯＮ時に 僅かに接触抵抗が生じています。 |

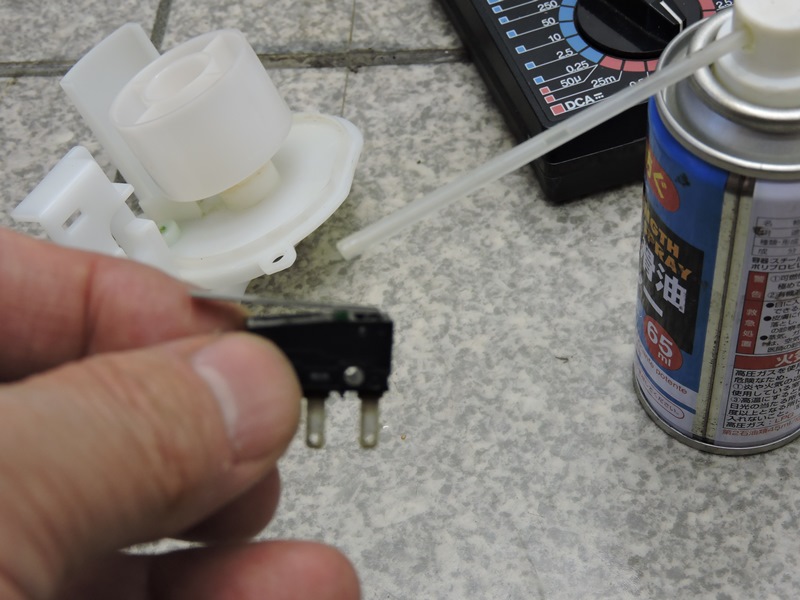

 新品に交換したいところですが、これほど柔らかく動作する 製品は見当たりません。潤滑剤で接点の回復を図ります。 |
|

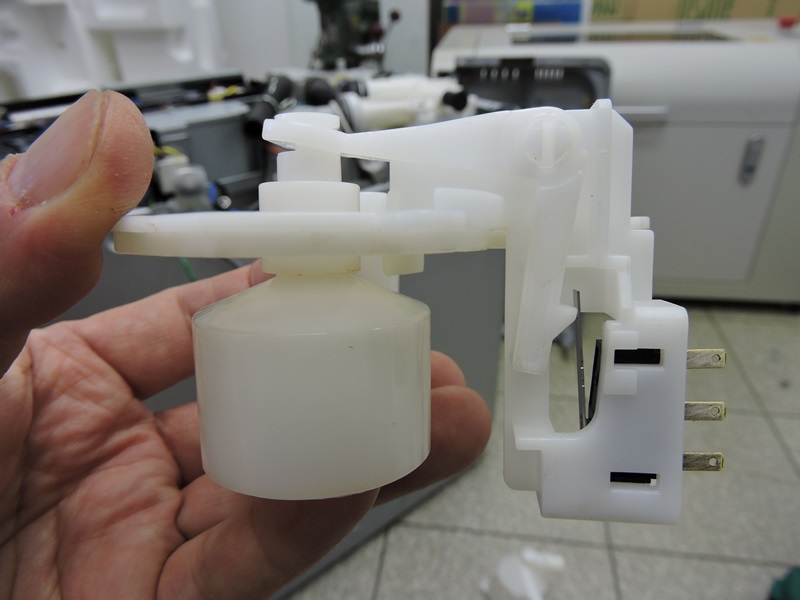

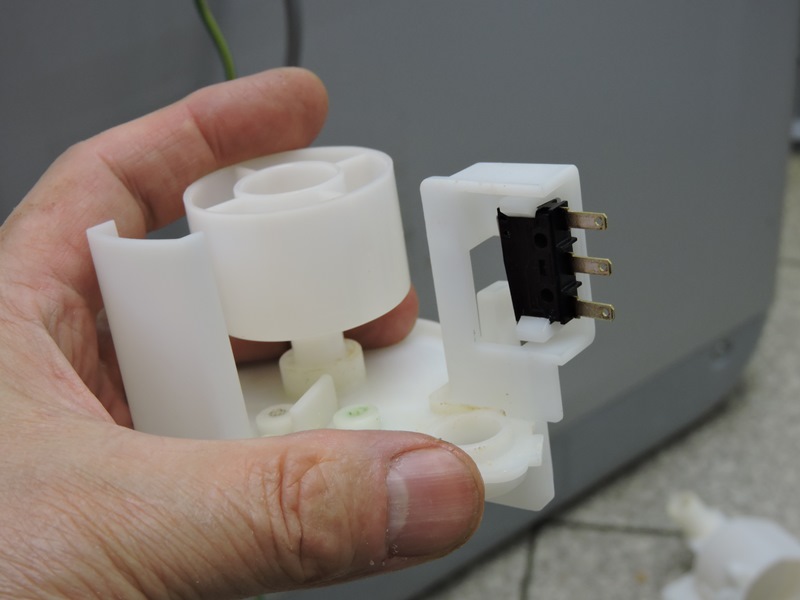

 水位が低く、フロートが沈んでレバーを押し込み マイクロスイッチをＯＦＦ（ＮＣ）にしている状態です。 |

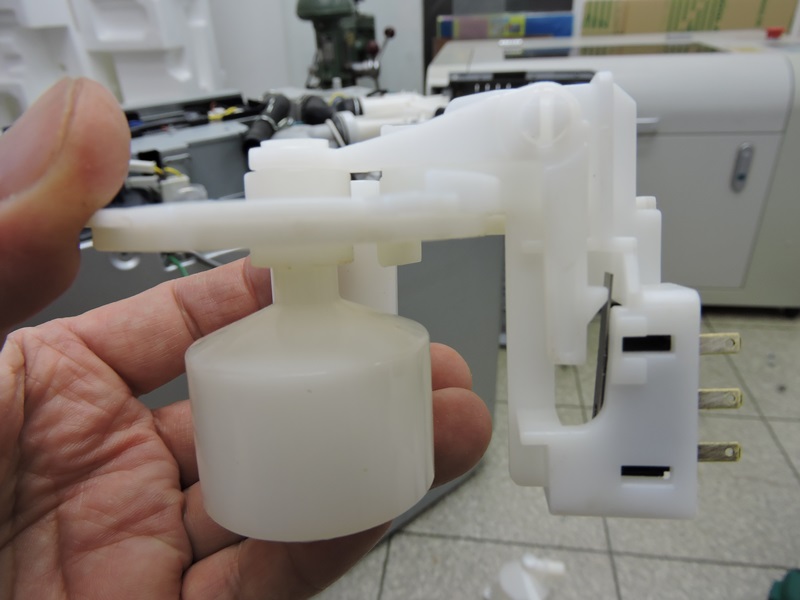

 給水が進み水位が上昇してフロートが浮くと レバーが引いてマイクロスイッチをＯＮにします。 |
|

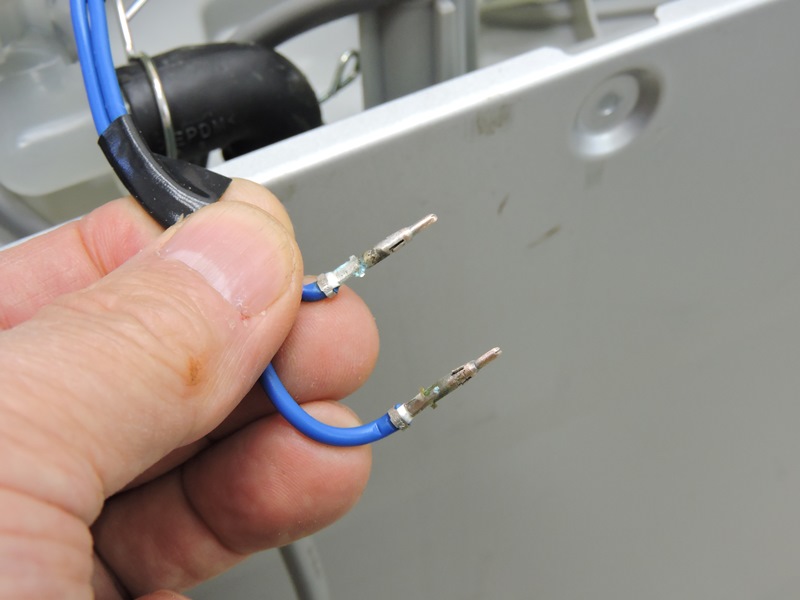

 水位タンク上部蓋に取り付けられている２本の電極です。何らかの原因で水位が上部 まで到達した場合、電極間に微電流が流れて検知します。つまり溢水センサです。 故障の原因が判明しました。マイクロスイッチによる水位検知が機能せず、水位タンク 上部まで水面が上昇し、溢水センサが動作して強制的に排水動作に移行するのです。 |
||
 メーカー修理では水位タンクを丸ごと交換します。隅々に入り 込んでいるスラッジを掃除しながら元通りに組み立てます。 |
 大量のスラッジが除去され清潔感を取り戻し ました。排水・電源を接続し再度試運転します。 |
|

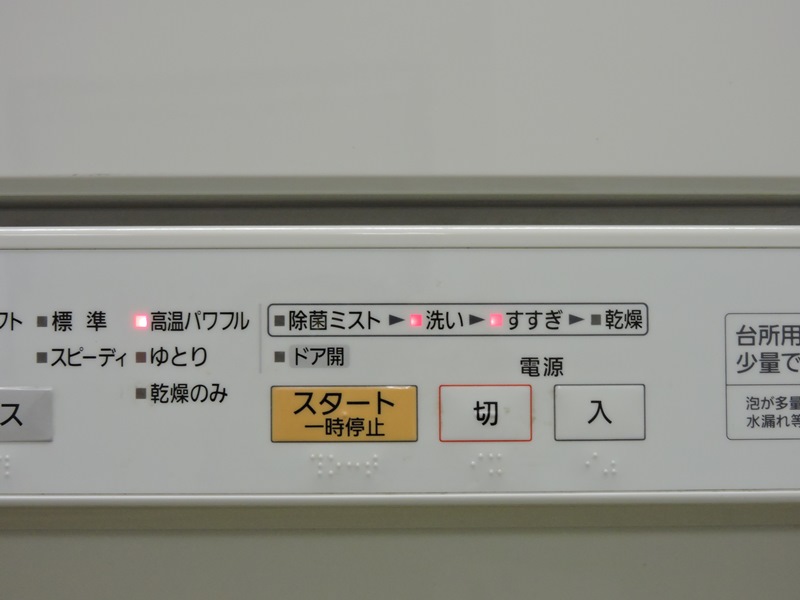

 ６分間の除菌ミスト噴霧終了後、内部から 勢いのあるシャワー音が聞こえてきました。。 |

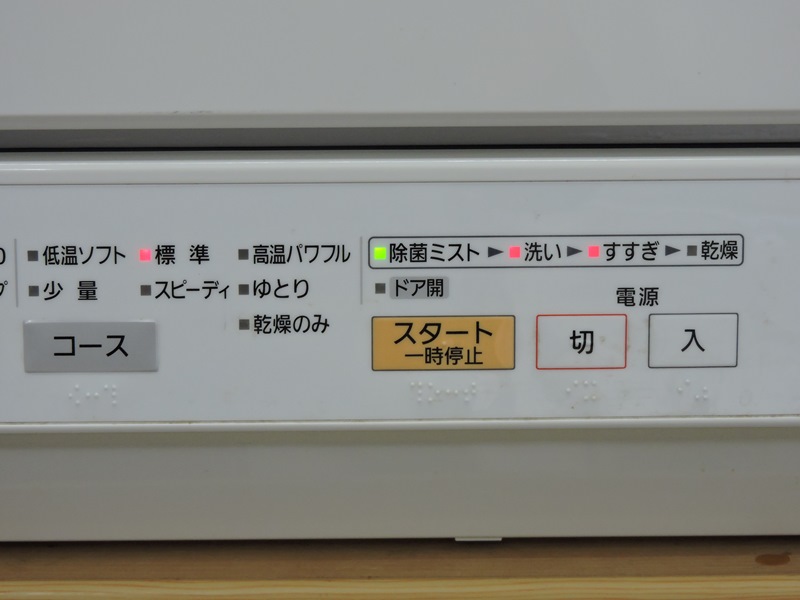

 洗い→排水→給水→濯ぎ→・・の シーケンスも問題なく進行します。 |
|
 清潔感が戻り修理完了と思いきや、 手前ドアの裏カバーを外してみると・・ |

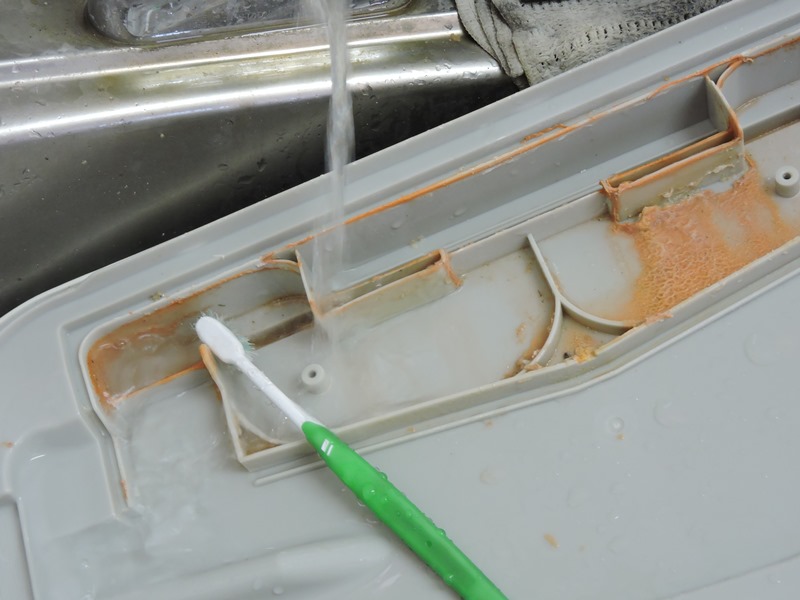

 スラッジの除去はまだ終わっていませんでした。ドア パネルの内部にまでスラッジが浸入・成長しています。 |
|
 気を取り直してひたすら掃除します。 食器洗浄機のそのまた洗浄・・です。 |
 最後に、洗浄室内全体に広がるカルキ膜を 除去するため、クエン酸洗浄を行います。 |
|

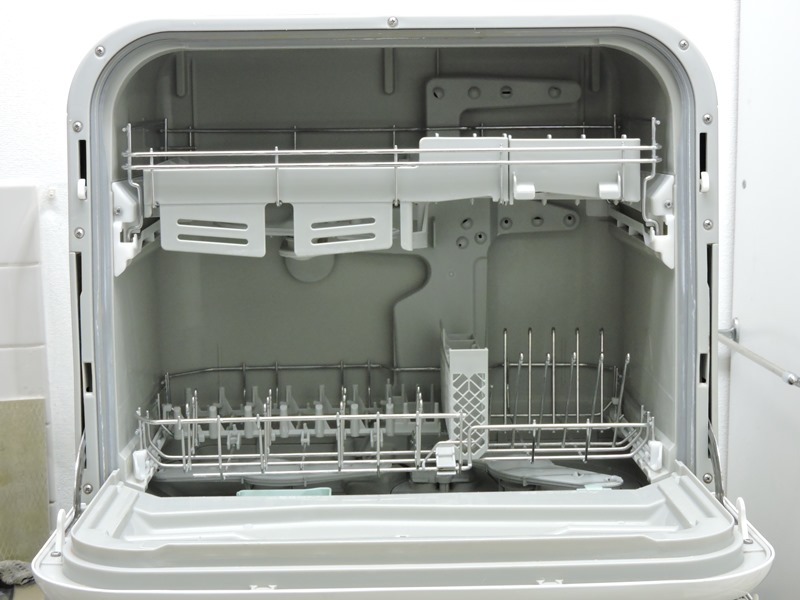

 「高温パワフル」のモードでクエン酸 洗浄を行った後の洗浄室内の状態です。 |
 爪を立てるとキーキー鳴っていた壁面に、 樹脂材料の柔らかい平滑感が戻っています。 |
|
 全面に粉が噴き出したような状態は解消されています。 金属部には固化したカルキの付着が残っています。 |

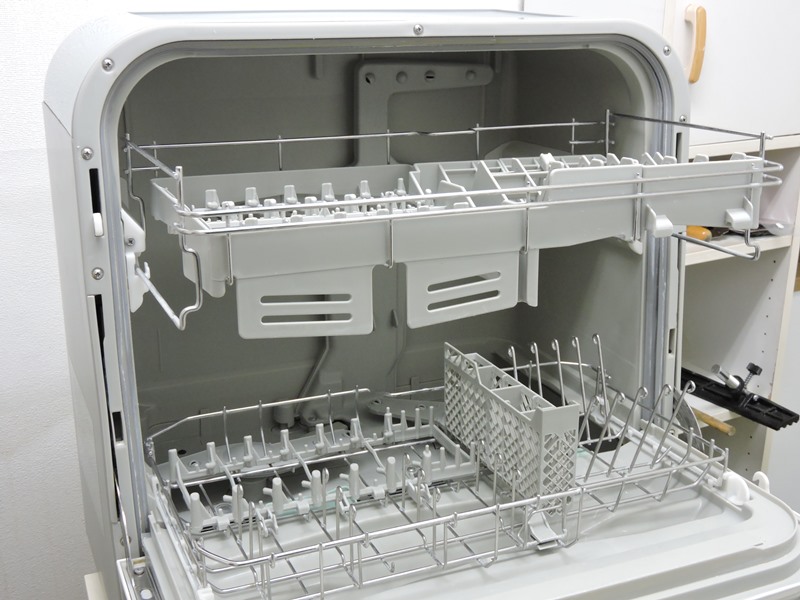

 形状が複雑に入り組んだドア周辺部も 隅々まで丁寧に清掃を行いました。 |
|
 現在の家庭用食器洗浄機、あらためてその機能・性能の 高さ、洗練された構造と高い合理性を思い知らされました。 |
||
 ただし、長年にわたり食洗器をトラブルなく使用するには、周到な注意と徹底的な日常メンテが 不可欠です。「汚れた食器を入れない！」くらいの注意が必要かも知れません（冗談ですよ）。 不可解なことに、水位検知タンクは汚水が出入りする（通過ではない）ことに全く無防備で、 時間とともにスラッジが溜まり続けます。他のＷＥＢにも指摘があるように、設計上の不備で ある可能性が考えられます。現状では定期的に水位検知タンクの分解・清掃が必要です。 |
||
|
||
