| ・ＳＯＮＹ短波ラジオ修理（２０１６．１２．２５） |
 ＳＯＮＹ製９バンド（短波７＋中波＋ＦＭ）ラジオ修理のご依頼です。手に取った瞬間、 世界を席巻したＳＯＮＹの栄光が伝わってくるリジッドなクオリティです。昭和最後の 頃の製品で、ご依頼主のご尊父の遺品だそうです。インターネットが張り巡らされる 前の時代、故人が電波を通して世界の情報に耳を傾けられた姿が偲ばれます。 |
||

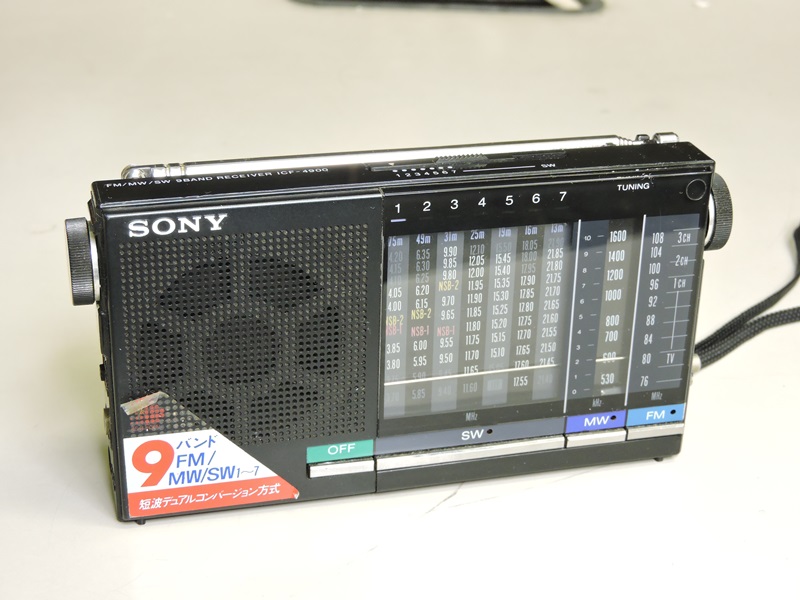

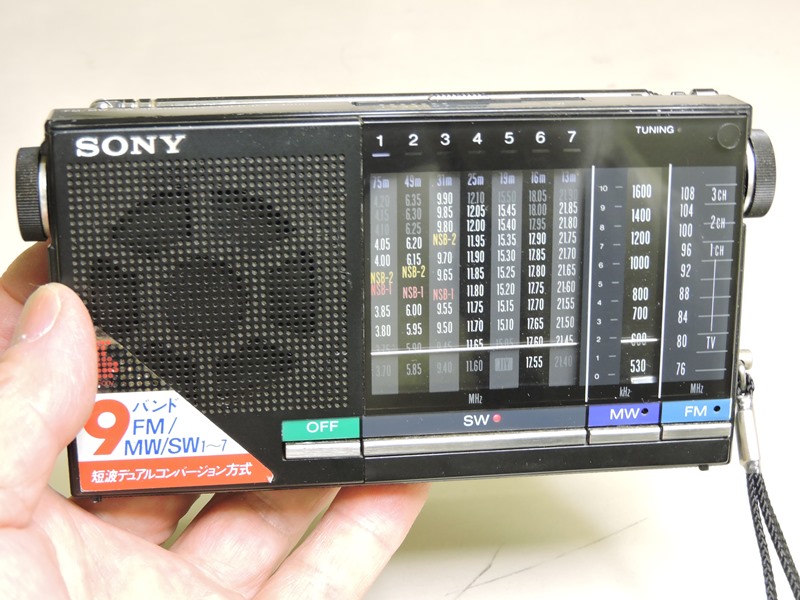

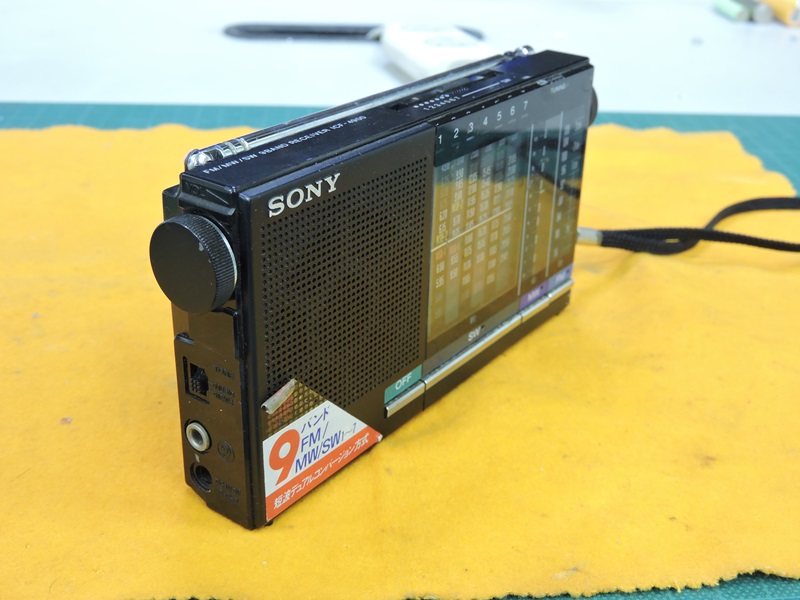

 高度なインジェクション成型により 緻密で引き締まった外装です。 |

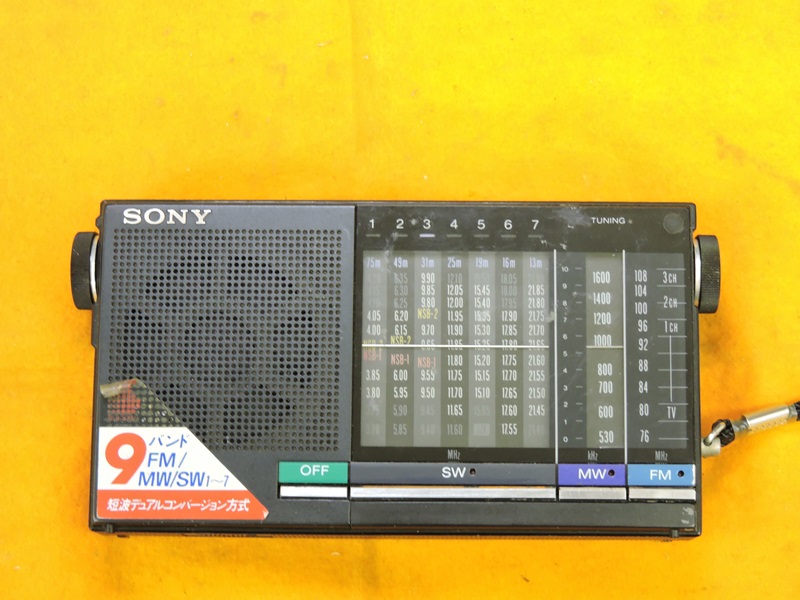

 この小型ボディに短波だけで７バンド、中波と ＦＭ（一部ＴＶ）の受信機能を備えています。 |
|
 型番はＩＣＦ－４９００。世界のＳＯＮＹなので 海外仕様も含め数モデルが存在するようです。 |

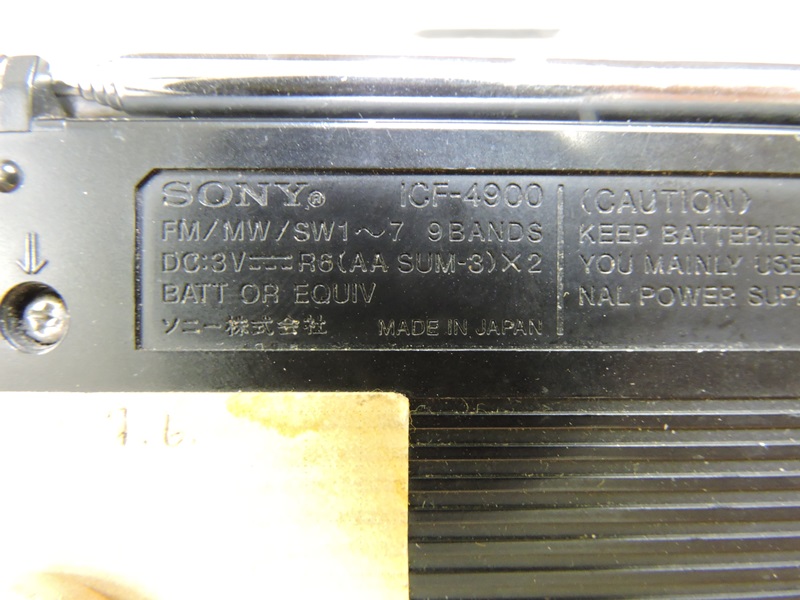

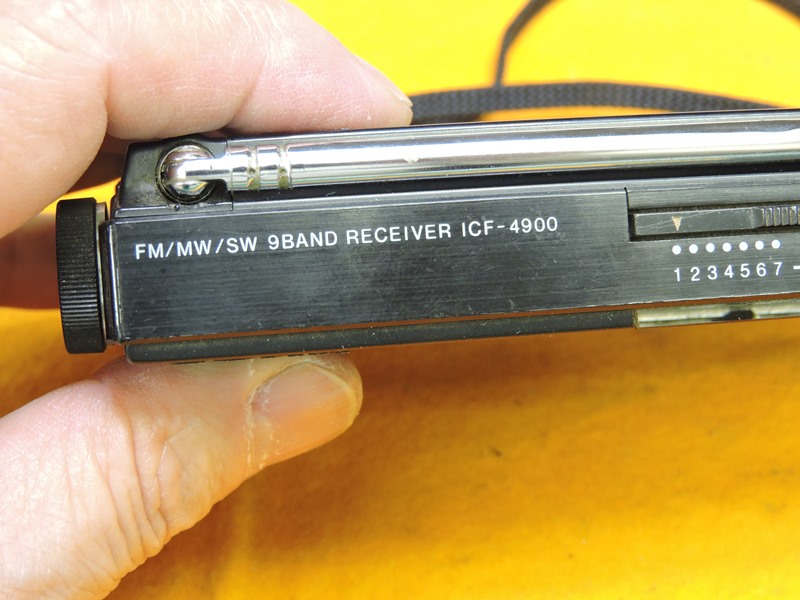

 ここにも型番の刻印があります。ロッド アンテナがすんなり畳み込まれています。 |
|

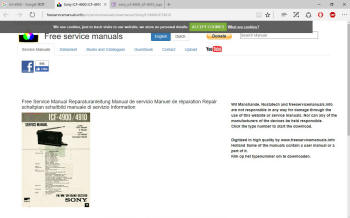

 さすがにネット上にも仕様は残っていません。 辛うじて英語版のマニュアルがこちらにありました。 |

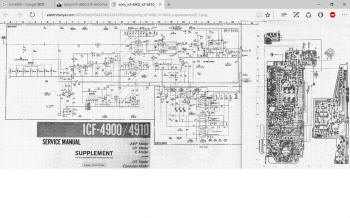

 有難いことに全回路図もこちらにありました。昔の 製品は回路図が添付・公開されていたものです。 |
|

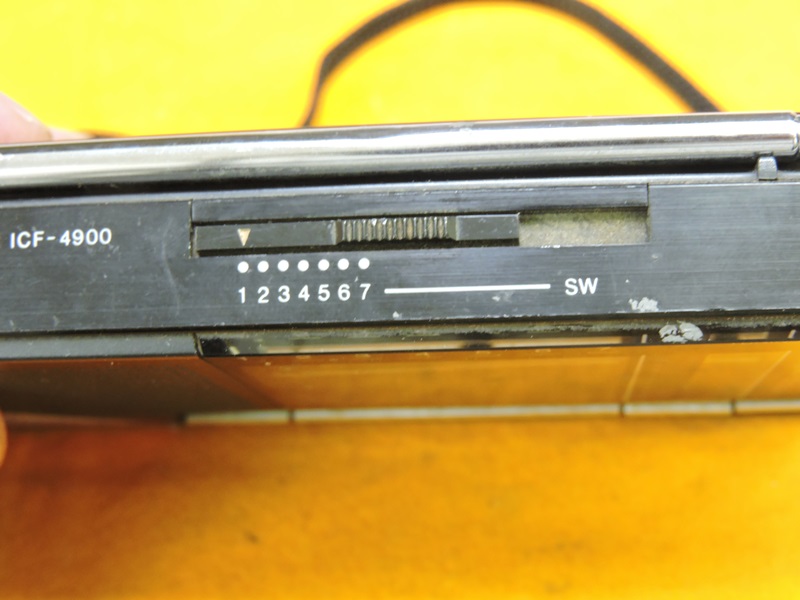

 短波の受信バンド切り替え用スライドスイッチです。 大きくも小さくもなく機能に徹したデザインです。 |

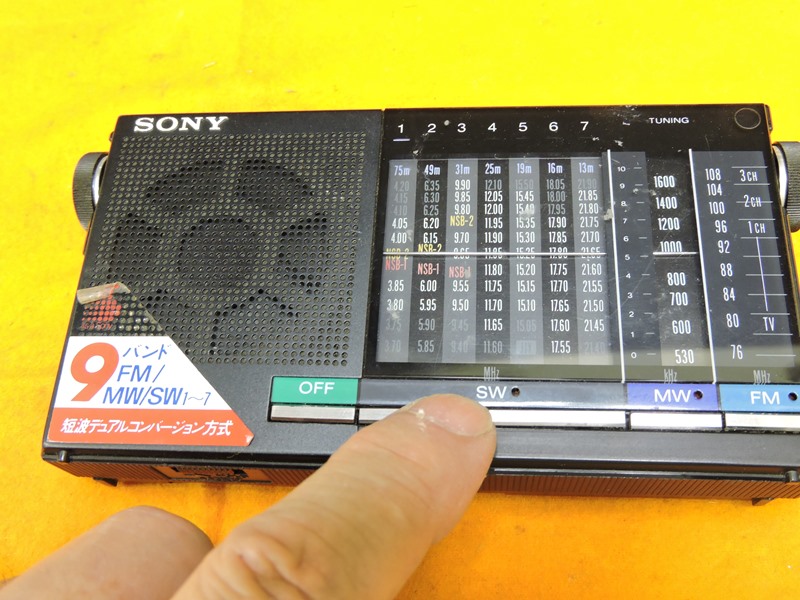

 スライドスイッチは手前正面の周波数表示部に 連続しており、非常に分かりやすく使い易いです。 |
|

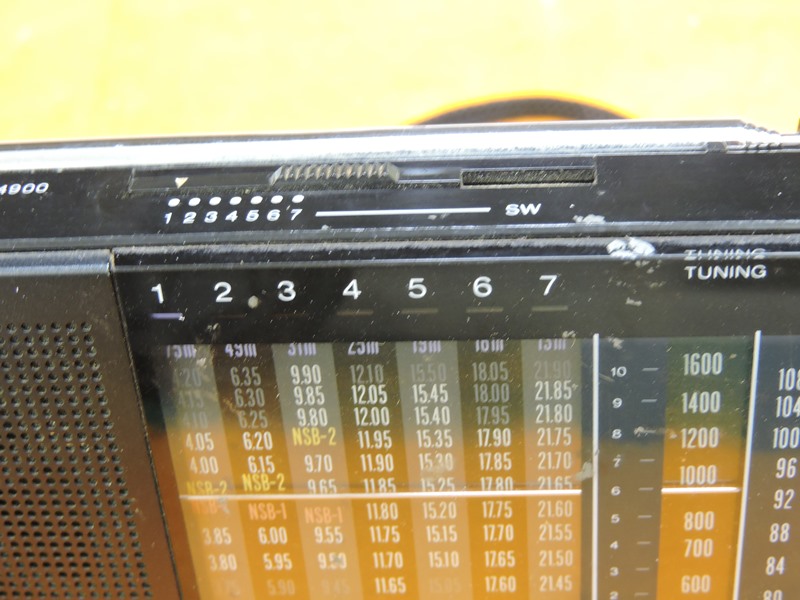

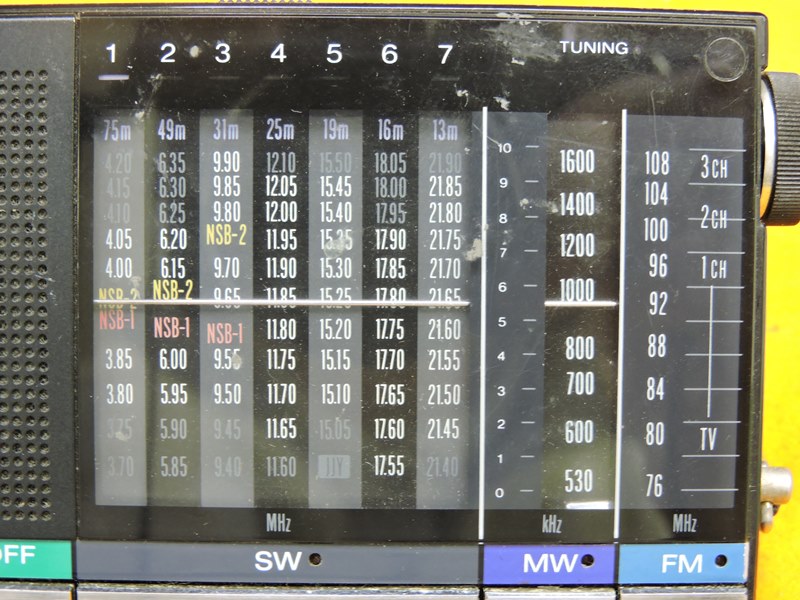

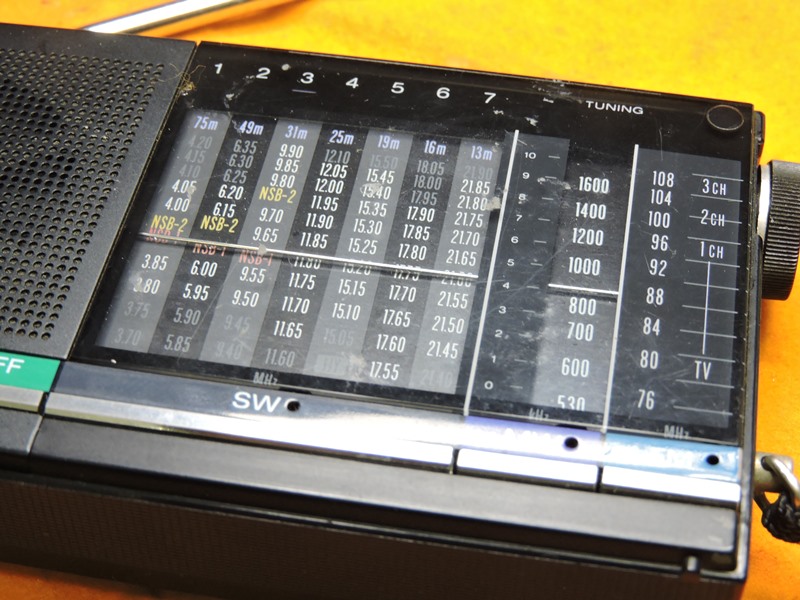

 周波数表示部を拡大します。７列の短波周波数に 続き、中波とＦＭの周波数が刻まれています。 |
||

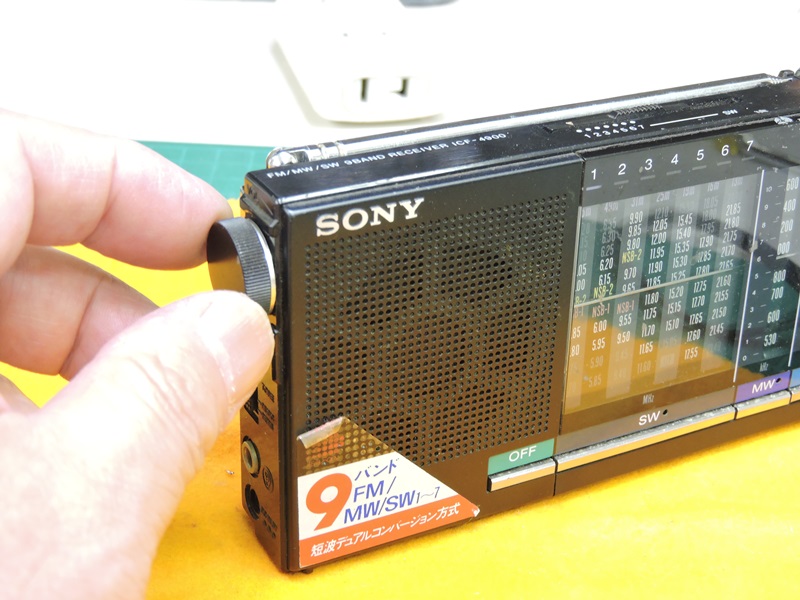

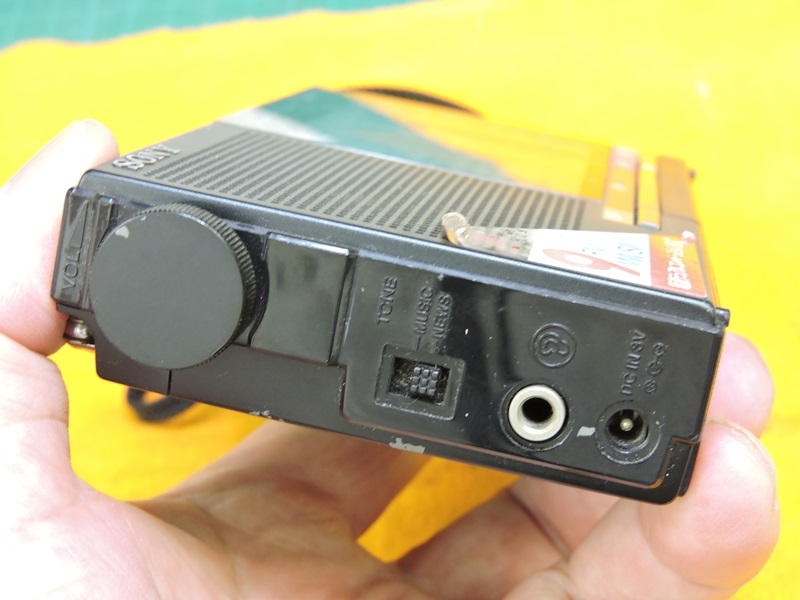

 不具合の一つは、音量調整が効かなくなっていること です。常に最小音量の（何も聞こえない）状態です。 |
 もう一つは、電源ＯＮを兼ねたＳＷ（短波）の選択スイッチ、 さらに電源ＯＦＦのスイッチがうまく機能しないことです。 |
|

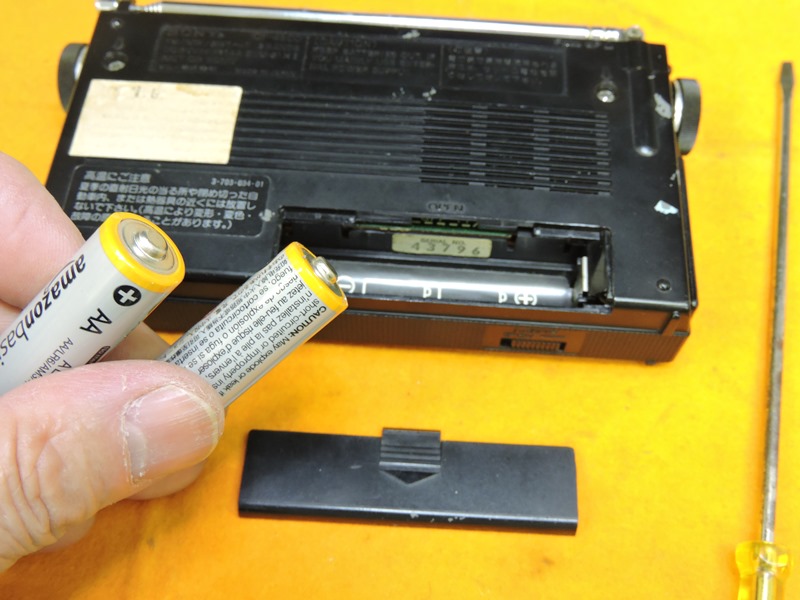

 いずれも内部に原因があるので、 乾電池を抜き分解作業に入ります。 |

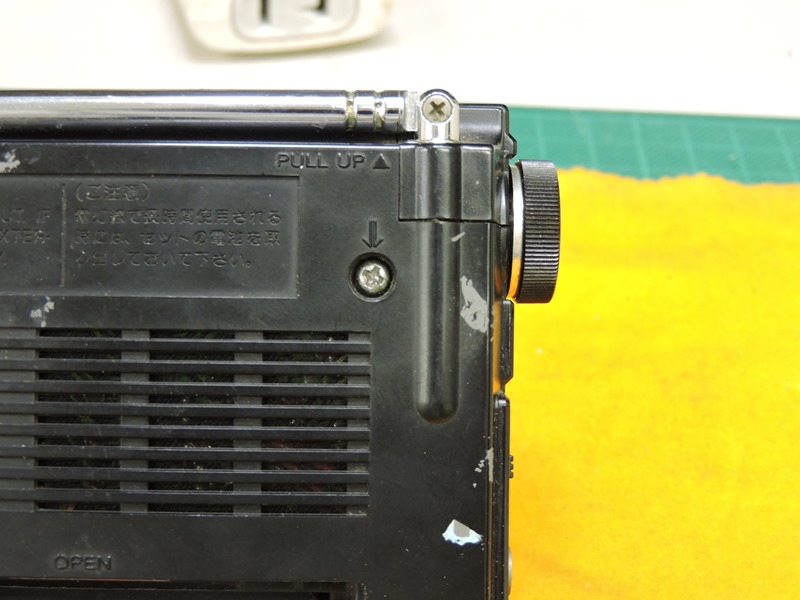

 本体を固定しているネジは 「↓」マークで示されています。 |
|

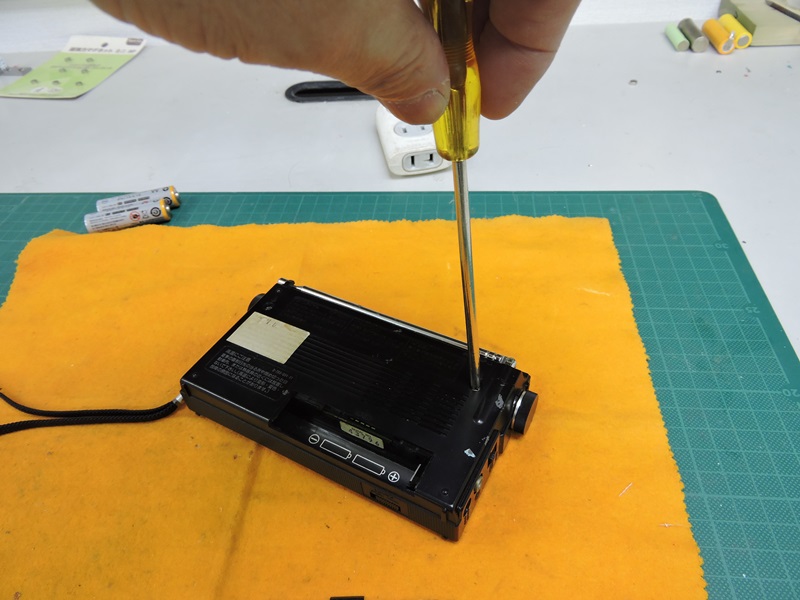

 小型の製品とはいえ、たった ２本のネジで固定されています。 |

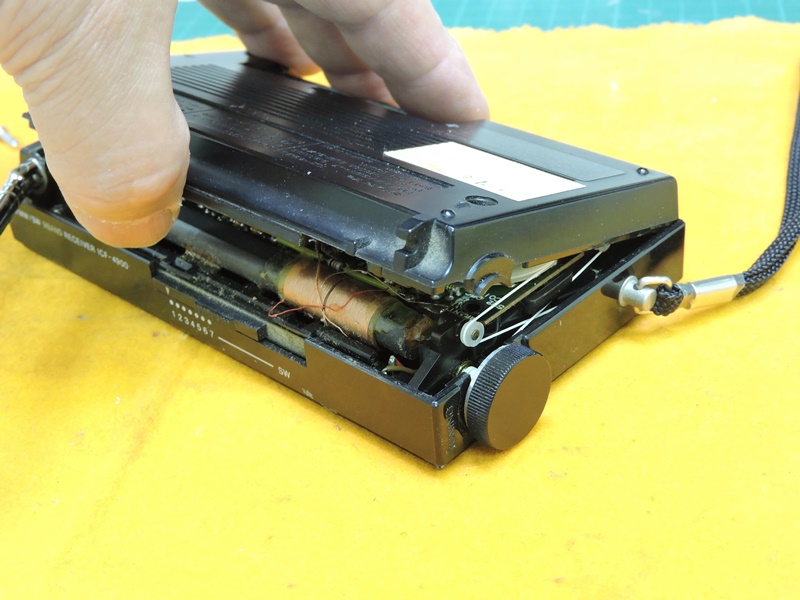

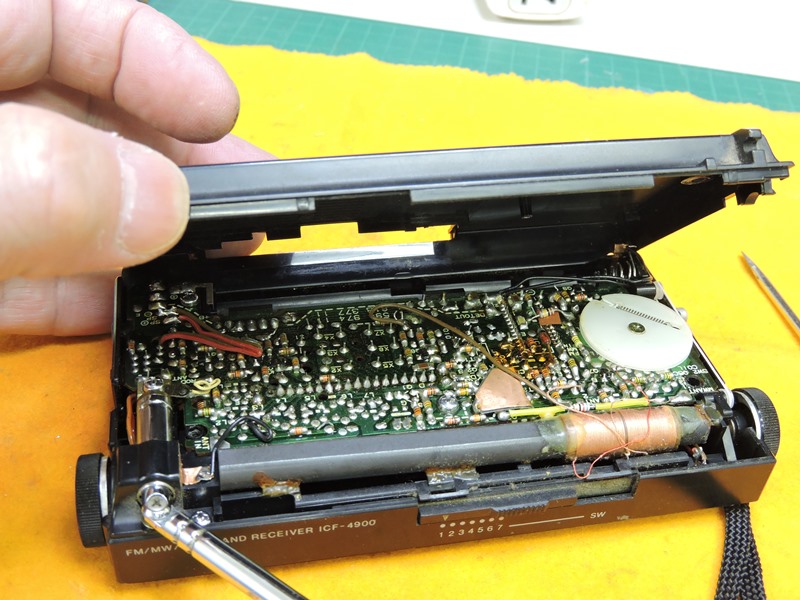

 背面側のケースが開いてきました。 ２本以外にネジはないはずですが・・ |
|
 途中までケースが開いたところで、奥の部分が ヒンジのような状態となって分離してきません。 |

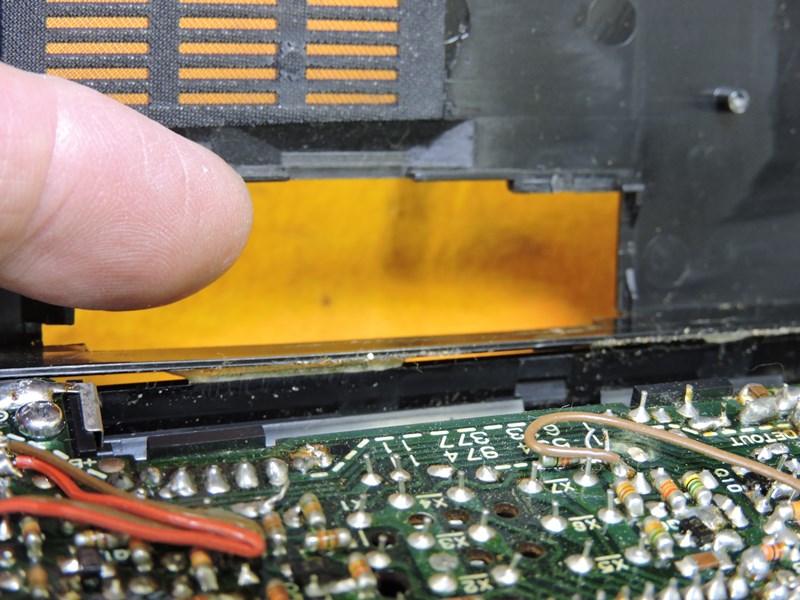

 よく見ると嚙み合わせ部分に 少量の接着剤が使われています。 |
|

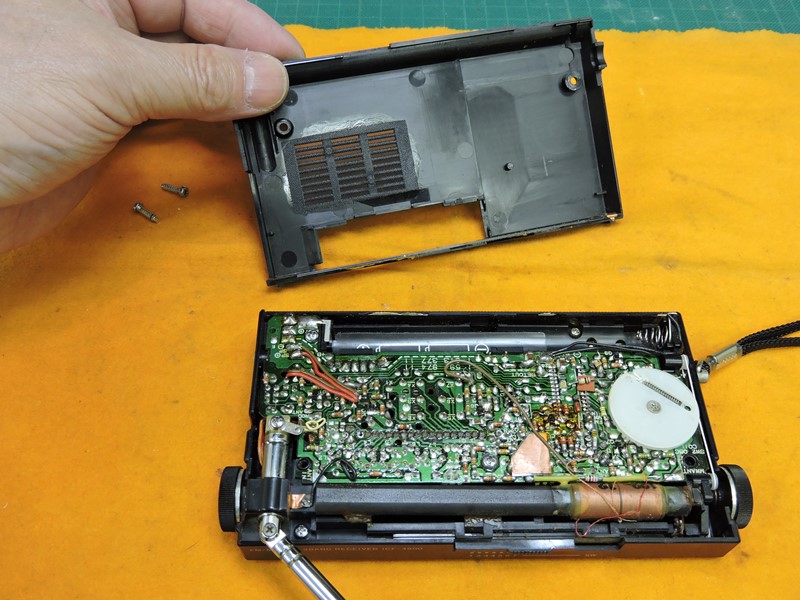

 接着剤をカッターナイフで切り離し、無事にケースを分離することができました。 昭和の頃のディスクリート部品を多用・詰め込んだ懐かしいプリント基板です。 |
||
 内部の回路基板を前面側と背面側のケースがサンド イッチにしている構造です。さらに分解を進めます。 |

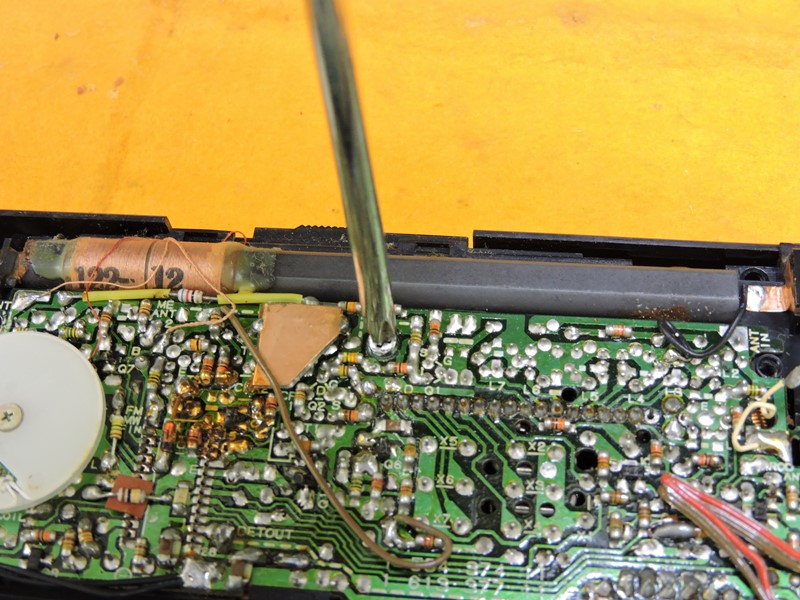

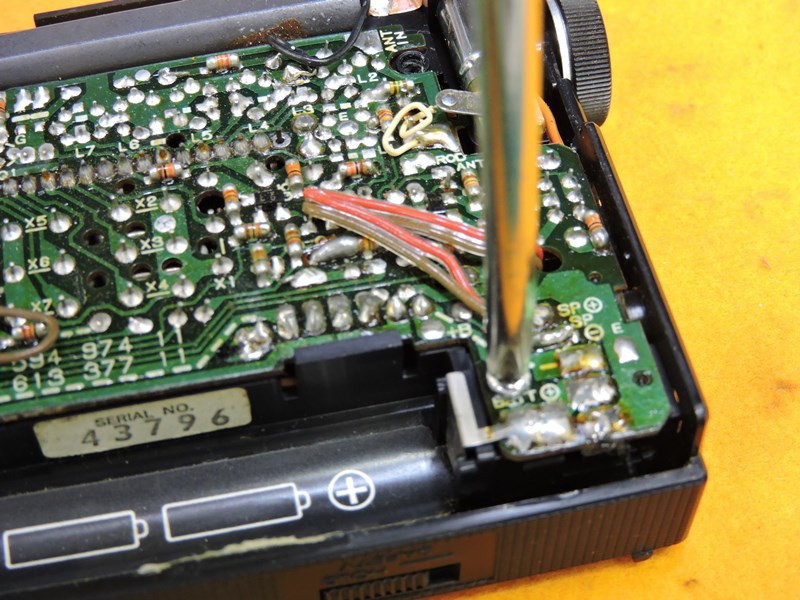

 回路基板を前面側ケースに固定 するネジが数本打たれています。 |
|

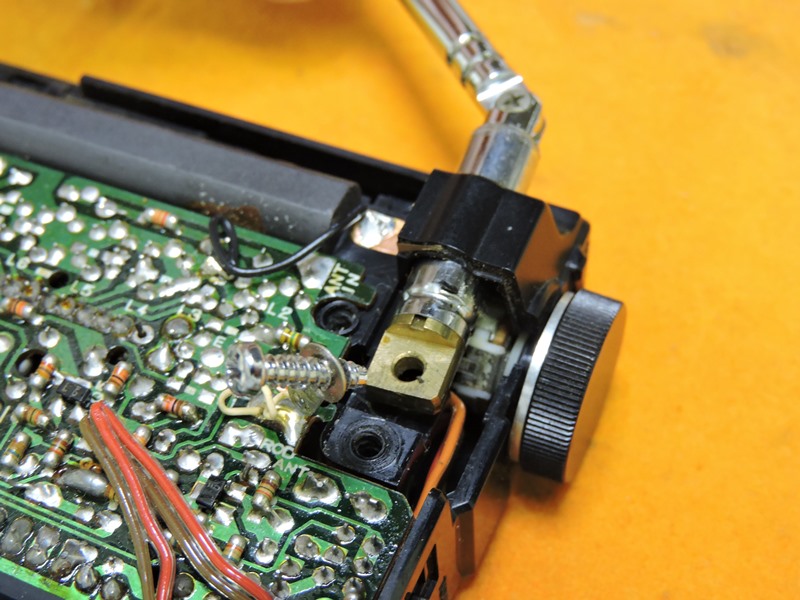

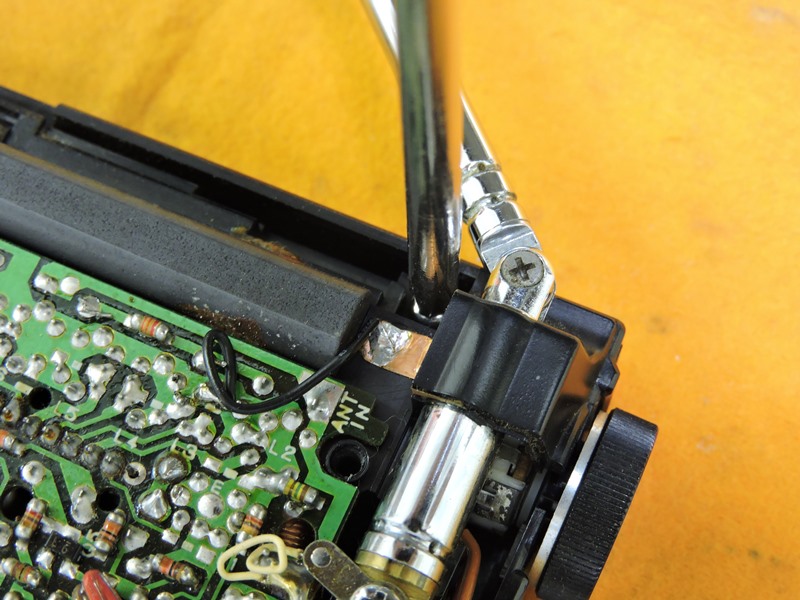

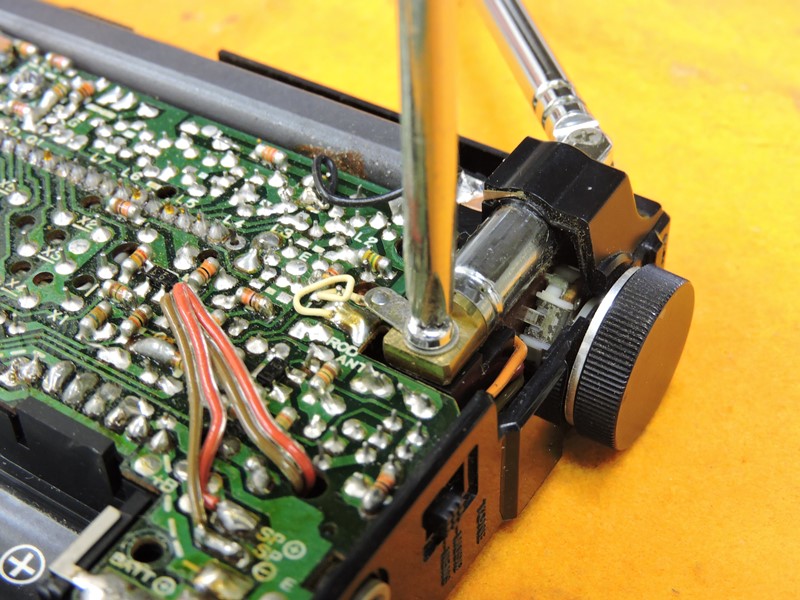

 こちらはロッドアンテナを 固定しているネジです。 |
 緩めるとロッドアンテナを 引き抜くことができます。 |
|

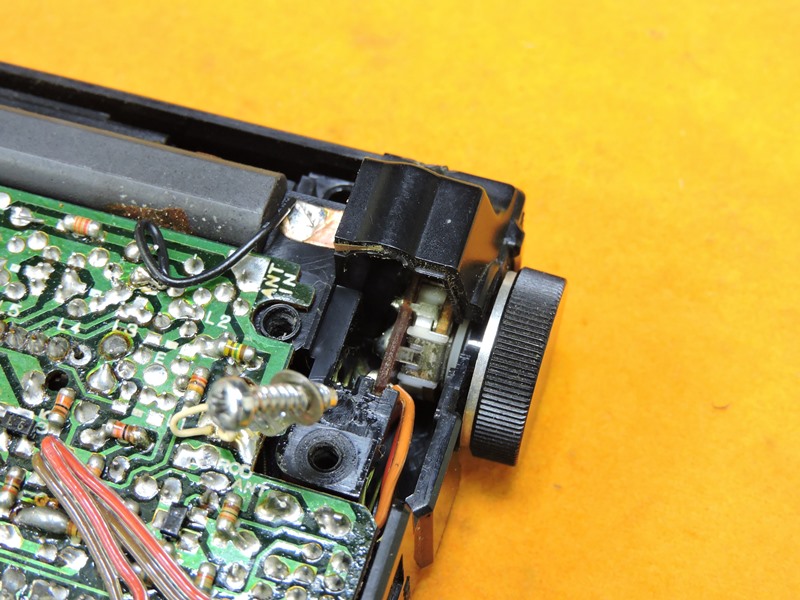

 取り外したロッドアンテナの下に可変抵抗器（ボリューム）が見えてきました。音量の 調節ができないのはこの部品の不良が原因です。しかし、補修部品はもはや存在 しないでしょう。ネットを検索するとこのボリューム修理の報告がいくつか見られます。 |
||

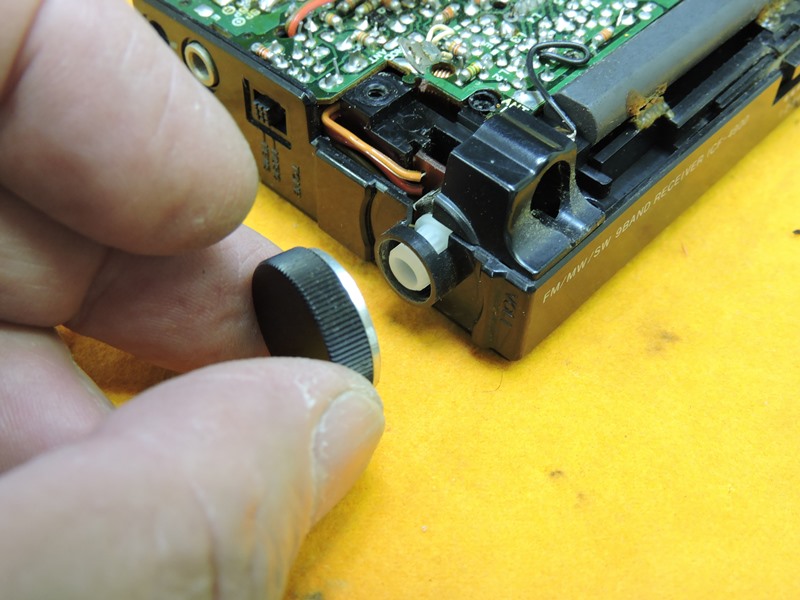

 ボリュームの調節ツマミを引き抜きます。 前面側ケース側面の穴を通っています。 |

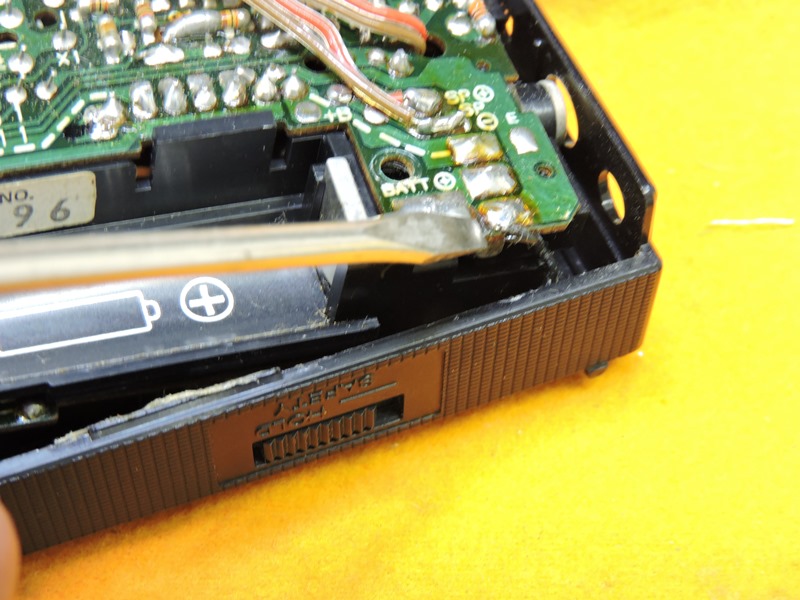

 中央部にもう１本、回路基板を 固定しているネジがありました。 |
|

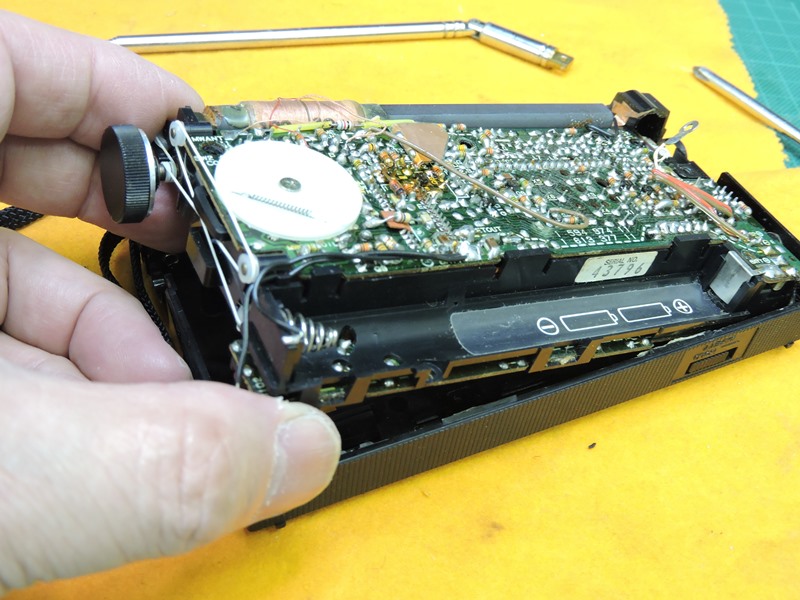

 内部の回路基板が浮き上がってきました。 チューニング位置の表示機構が実に巧妙です。 |
 途中まで浮き上がったところで前面側ケースに シールド接続されている配線を見つけました。 |
|

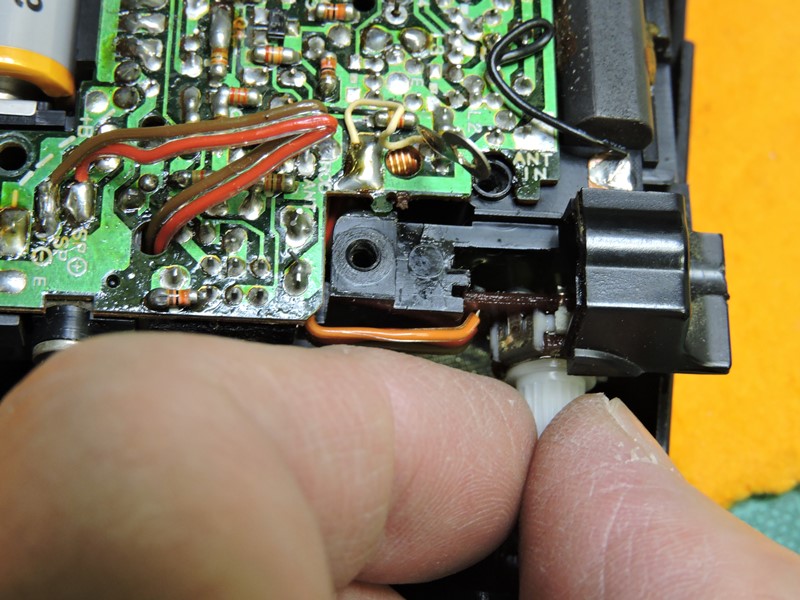

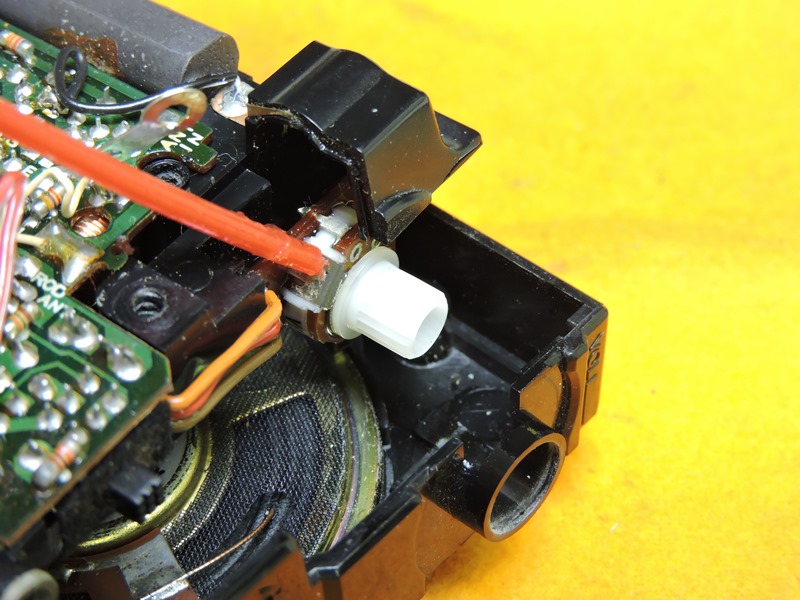

 可変抵抗器（ボリューム）が完全に露出したところで接点の回復を試みます。 部品を分解修理している例もありますが、かなりリスクが大きいので避けます。 |
||

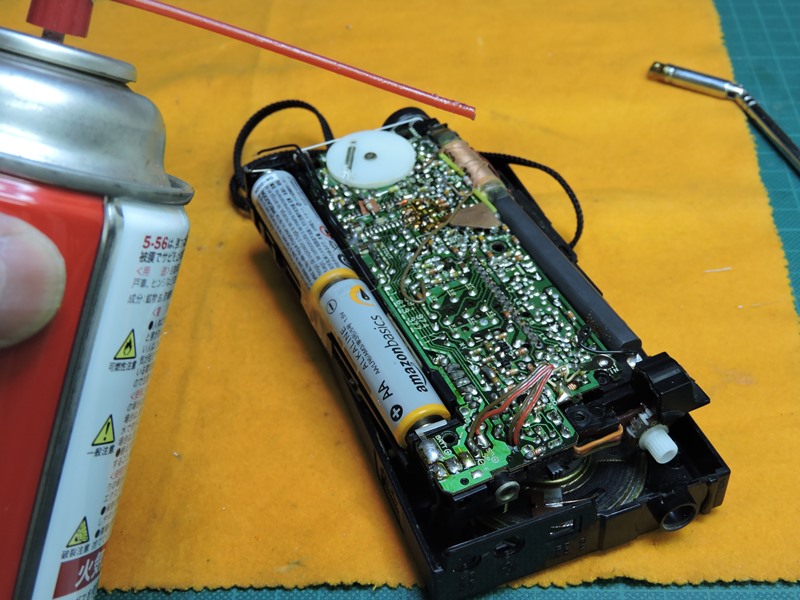

 外部から潤滑剤を吹き付け、僅かな隙間 から摺動部に浸潤・到達するのを待ちます。 |
 ツマミをゆっくりと左右に回転させ、リン青銅板製摺動子の 先端から酸化物が剥がれ落ちるまで何度も繰り返します。 |
|
 切り替えスイッチには、薄型のタクトスイッチが 使われています。これも入手困難な部品です。 |

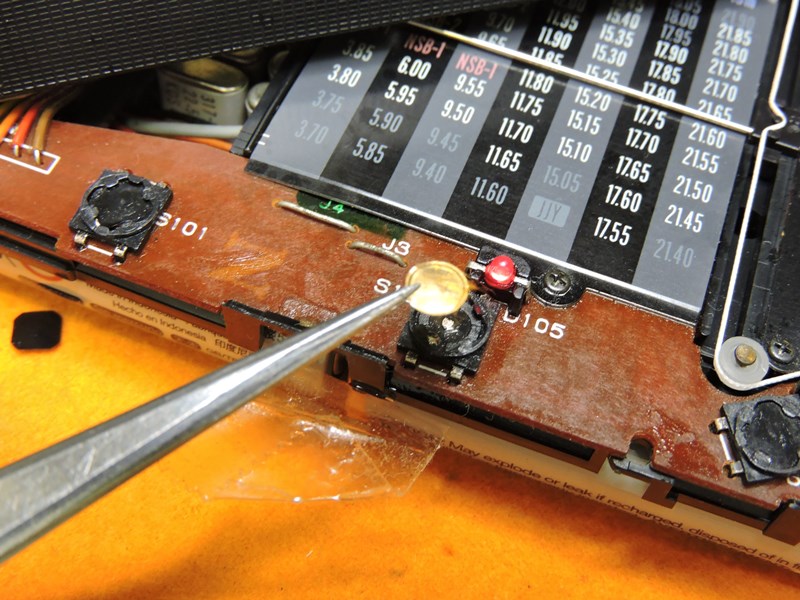

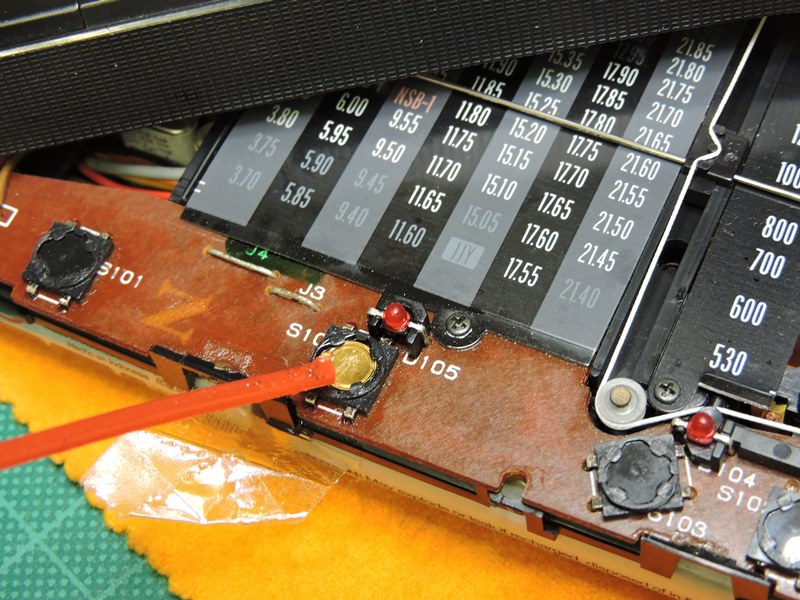

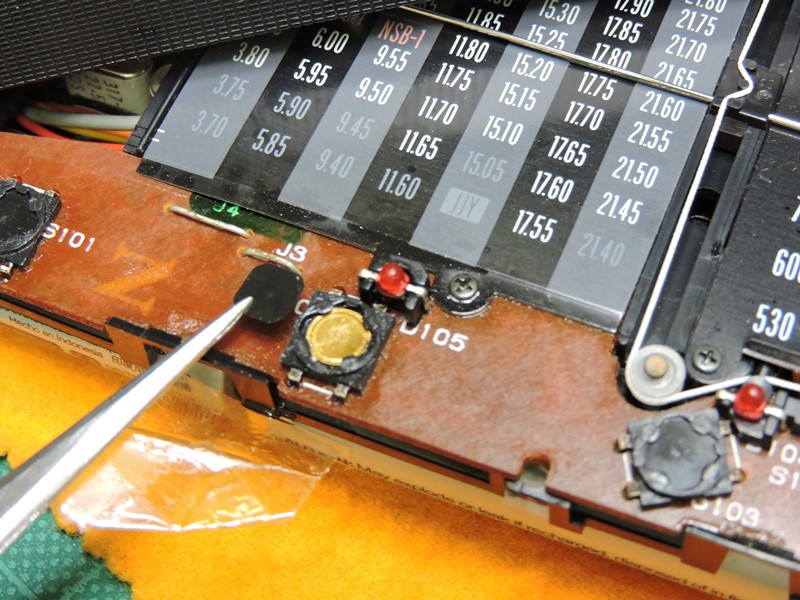

 薄いプラスチック製カバーを取り外し潤滑剤を 吹き付けます。が、十分に回復してきません。 |
|

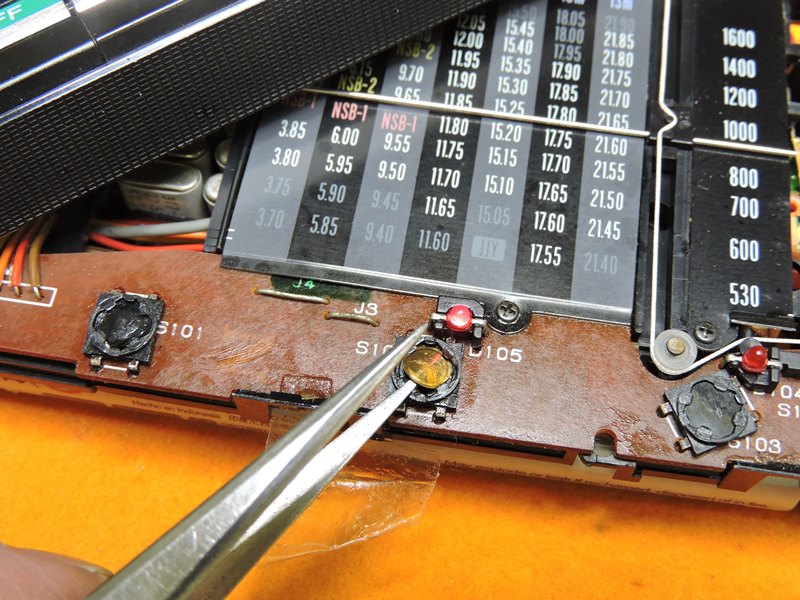

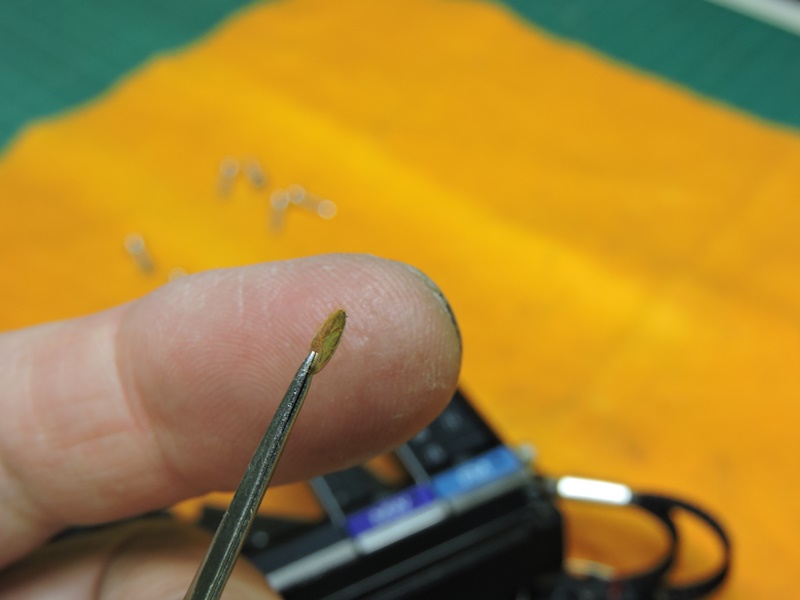

 内部の銅合金製接点部品を取り出します。 径３ｍｍほどのとても小さな部品です。 |
 中央部が凸面に加工されており、 外周に沿って軽くふち折りされています。 |
|
 長年の使用で塑性変形して平板と化し、 クリック感が失われたのでしょう。 |

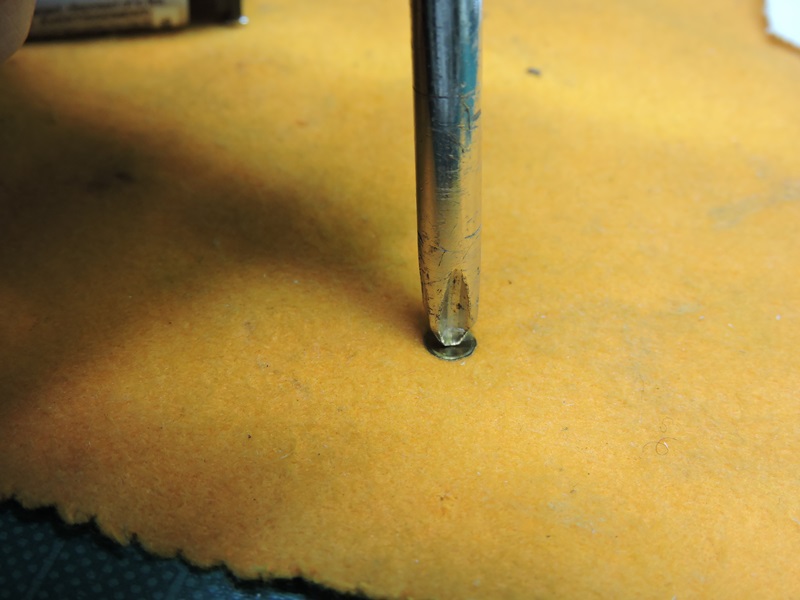

 柔らかい台の上に置いて、先の 丸い道具で内側を押し出します。 |
|
 いくらかは元に戻ったかと思います。さらに内部の 電極を研磨して導通性を復活させておきます。 |
||
 切り替えスイッチが正常に機能するようになりました。クリック感は今一つですが 使用上問題はありません。ボリュームも雑音が徐々に消えてほぼ復活しました。 |
||
 不具合の修理を終えたところで、 本体ケースをクリーニングします。 |
 周波数表示部のアクリル製 窓に傷や汚れが目立ちます。 |
|

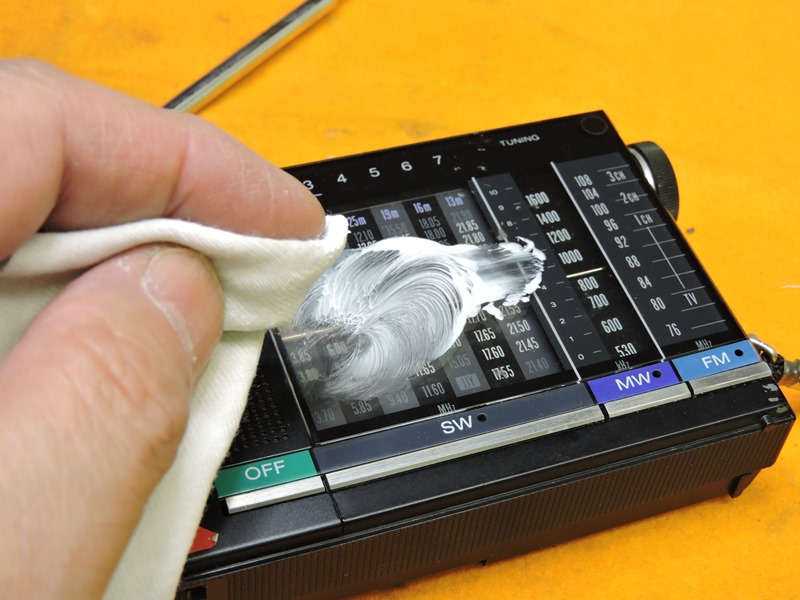

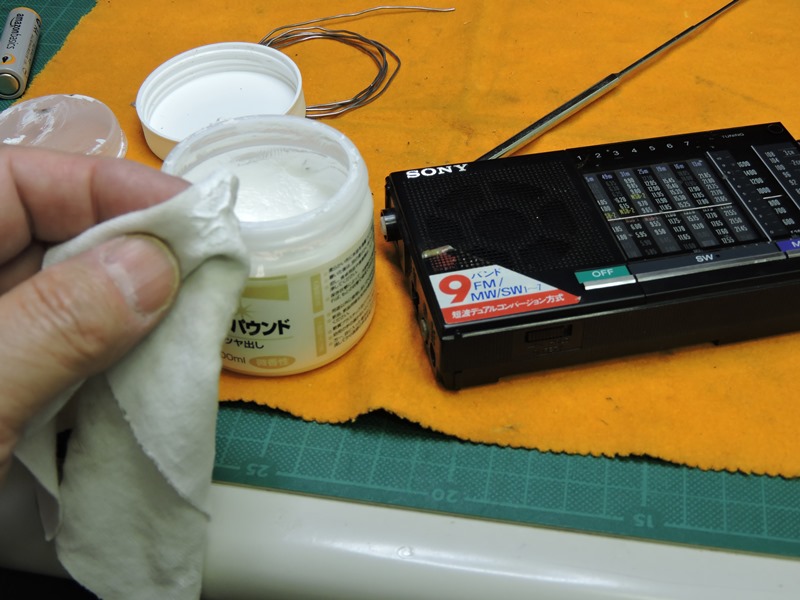

 樹脂用コンパウンドを付けて丁寧に研磨します。 溝部分にコンパウンドが入らないよう注意します。 |
 光沢が戻ると一段と質感が高まります。少し剝がれて いますが、左下のシールが往時を物語っています。 |
|
 ネットやモバイルが普及した今日でも、停電時や災害時にはポータブルラジオが 頼りになります。ご尊父が愛用されたラジオを長く大切になさって下さい。 |
||
|
||
