| ・東芝製ＴＹ－ＣＤＳ３サクッと修理（２０１７．６．２０） |
 愛らしいラウンドシェイプ（丸胴型）のＣＤラジオカセット修理のご依頼です。年配の 方々のご家庭には、かつての「ラジカセ」が相当数眠っているようです。その多くが どこか故障していて、使えないけれど捨てることもできない状態・・です。守谷工房で 直らなければ粗大ごみ、直れば再び懐かしいテープを楽しんでもらうことができます。 |
||

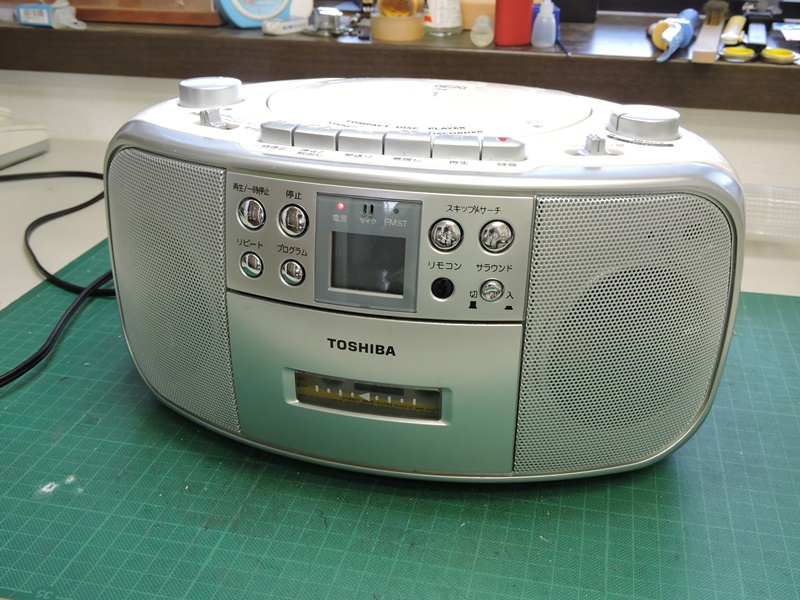

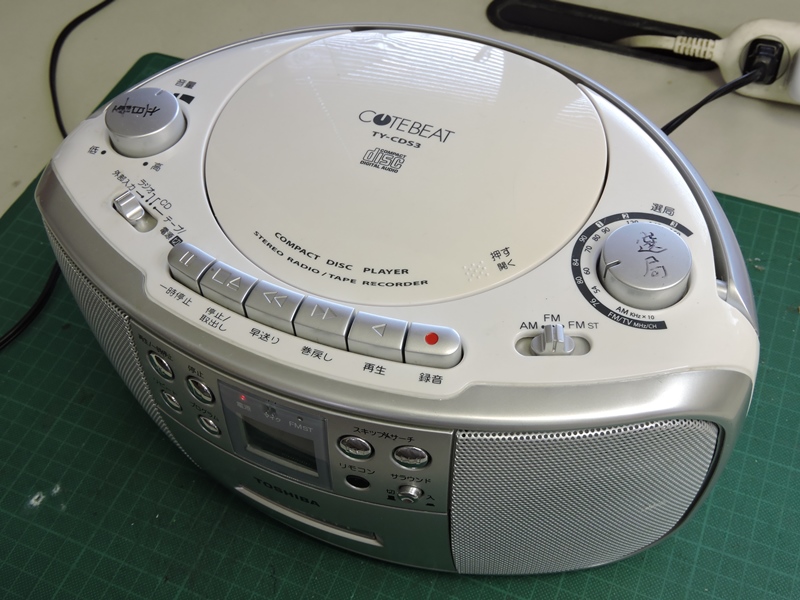

 ＣＤ再生機能がまだメジャーだった頃、ＣＤの 円盤形をベースに全体がデザインされています。 |

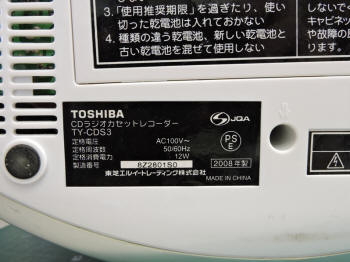

 型番を確認します。経営再建に必死の東芝製、 既に音響関係の製品から撤退しています。 |
|

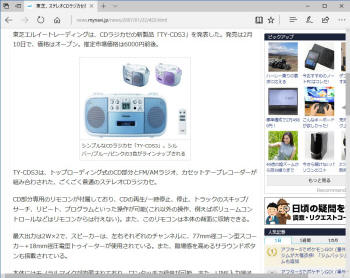

 ２００７年発売の「ＴＹ－ＣＤＳ３」、東芝のＷＥＢに記載は なく、発売時に取り上げられた記事があるのみです。 |

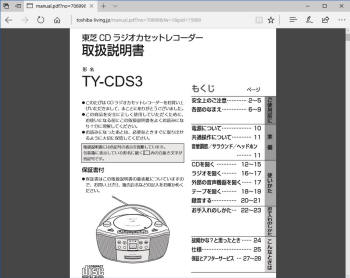

 取扱説明書は現在もダウンロード可能です。発売後１０年が 経過し、東芝に限らず修理対応期間は終了しています。 |
|

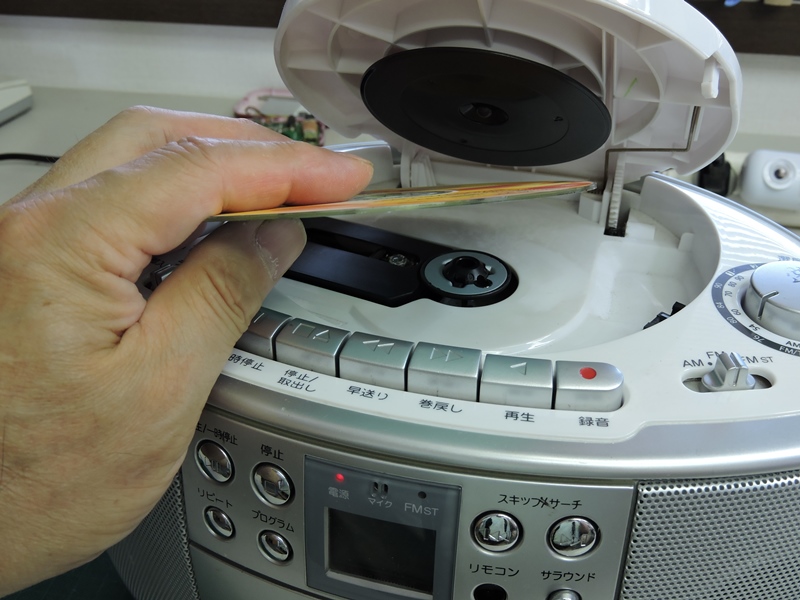

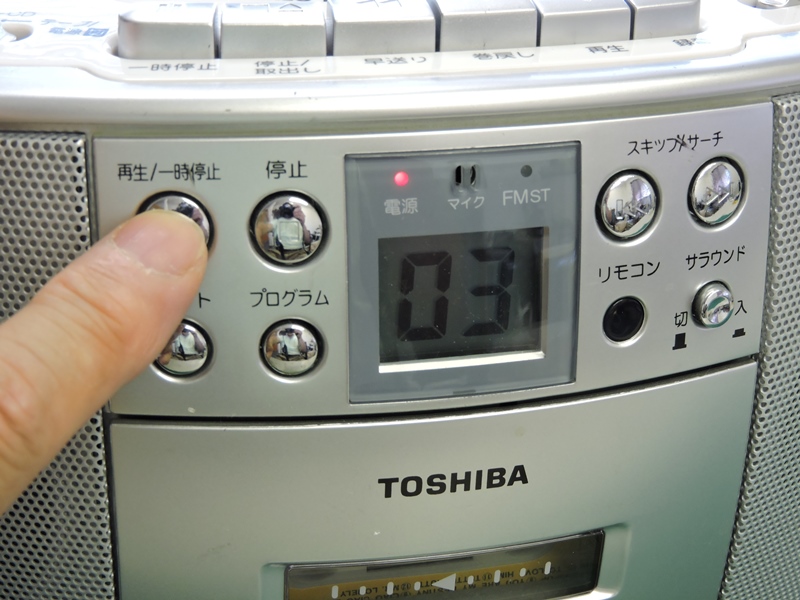

 ＣＤドライブ（光学ピックアップ）が機能するか心配 です。案の定、エラーが表示されて再生されません。 |
 ピックアップレンズのクリーニングで復活してくれると 幸いです。レザーの出力調整は極力避けたいものです。 |
|

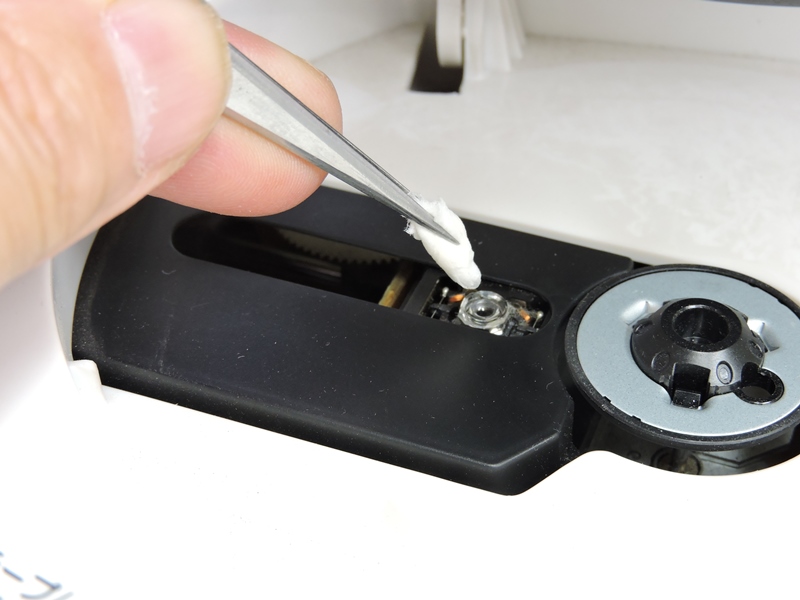

 ピックアップレンズをクリーニングしようと不用意にレンズ支持部を動かすと、 ピックアップ保持機構のバランスを完全に崩し、修復不能状態になりかねません。 柔らかいフェルト状のブラシに専用のクリーニング液を付けて、丹念に拭きます。 |
||
 運良くＣＤ再生は復活しました。ＣＤ－Ｒ等も問題なく 再生できます。続いてカセット再生機能に移ります。 |

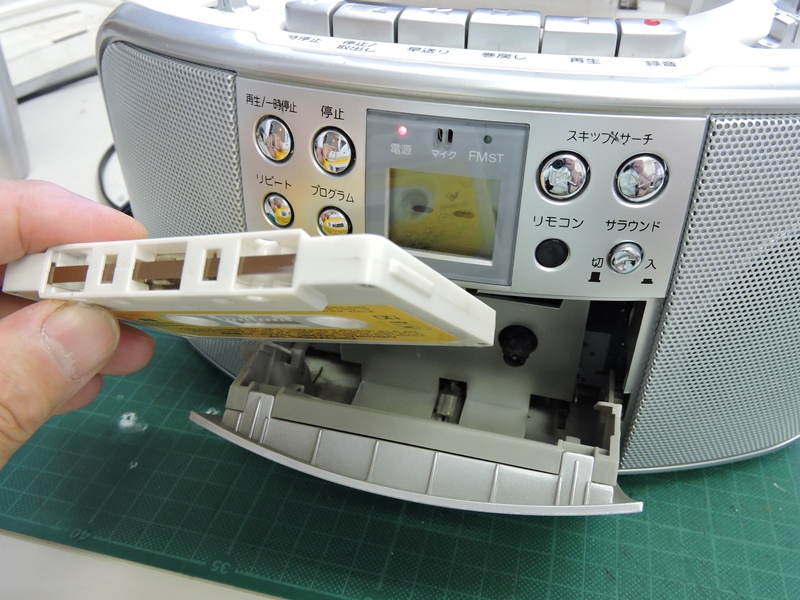

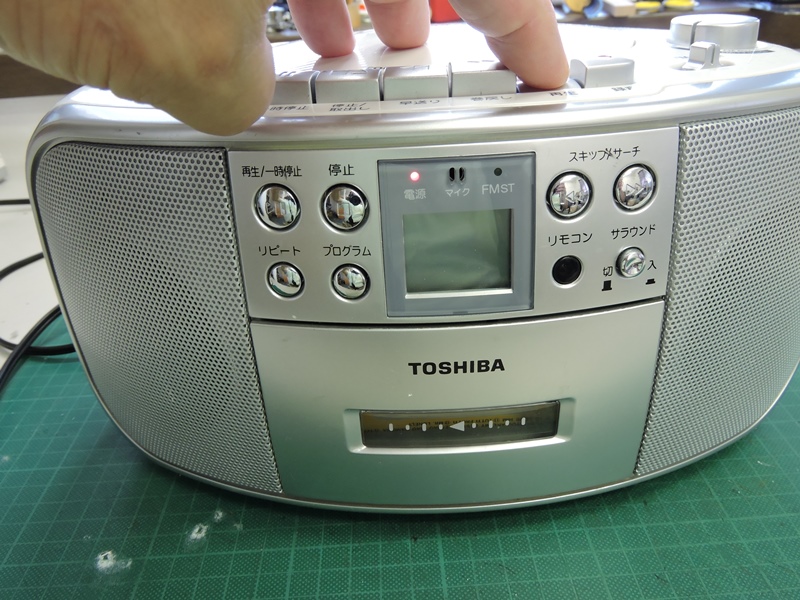

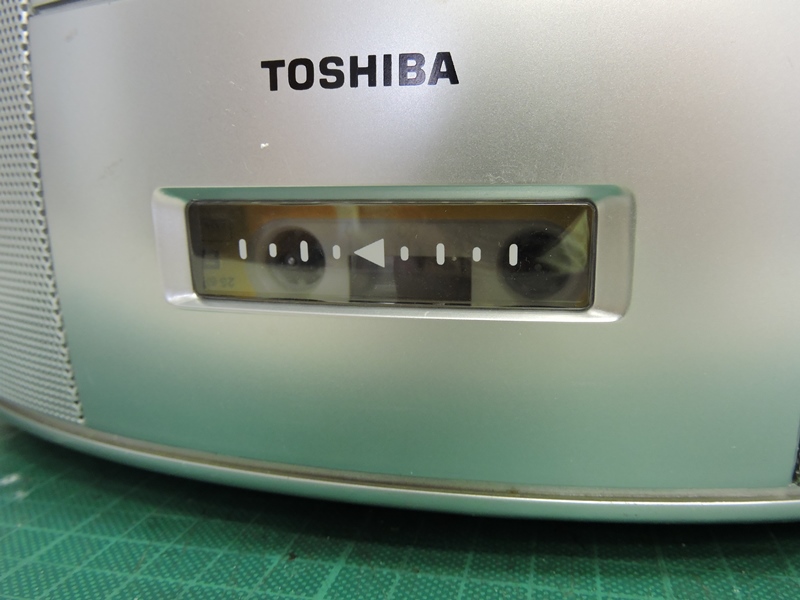

 ミュージックテープをセットし、 再生機能を確認していきます。 |
|
 音がややふらつくものの何とか再生できます。 が、早送りと巻き戻しが正常に機能しません。 |
 早送り・巻き戻しともに巻き取り速度が極端に遅く なります。デッキのメカニズムに問題があるようです。 |
|

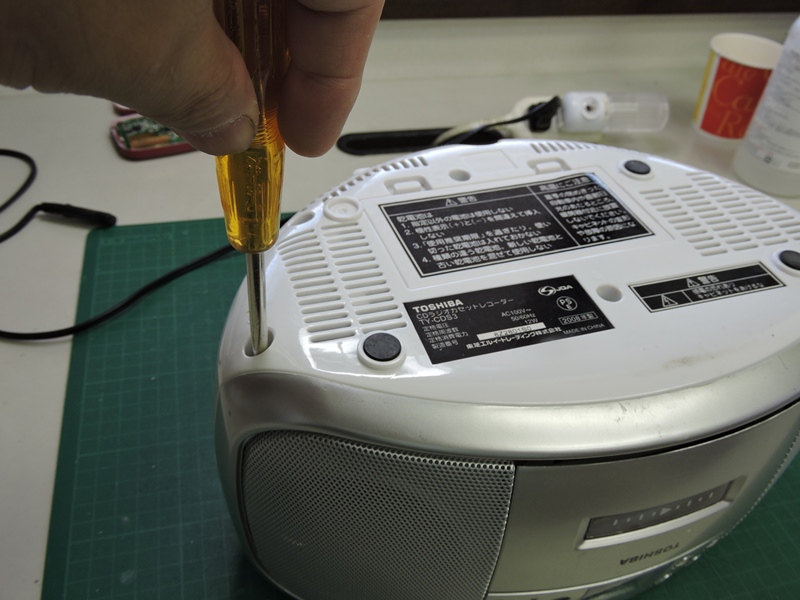

 ネジを緩め底部カバーから外します。意匠を凝らした デザインほど複雑な組み付け構造を伴いがちです。 |

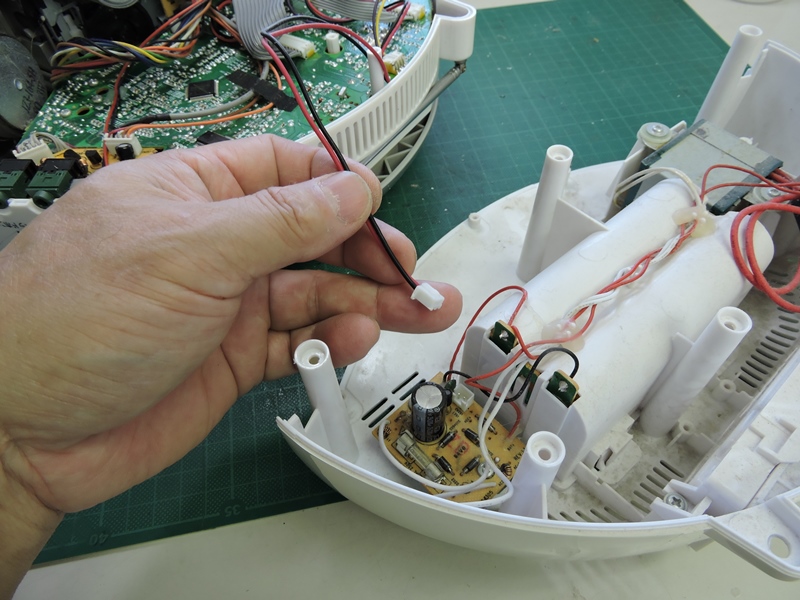

 底部カバーの内部に電源周りの部品がまとめて取り 付けられています。コネクタでケーブルが脱着できます。 |
|

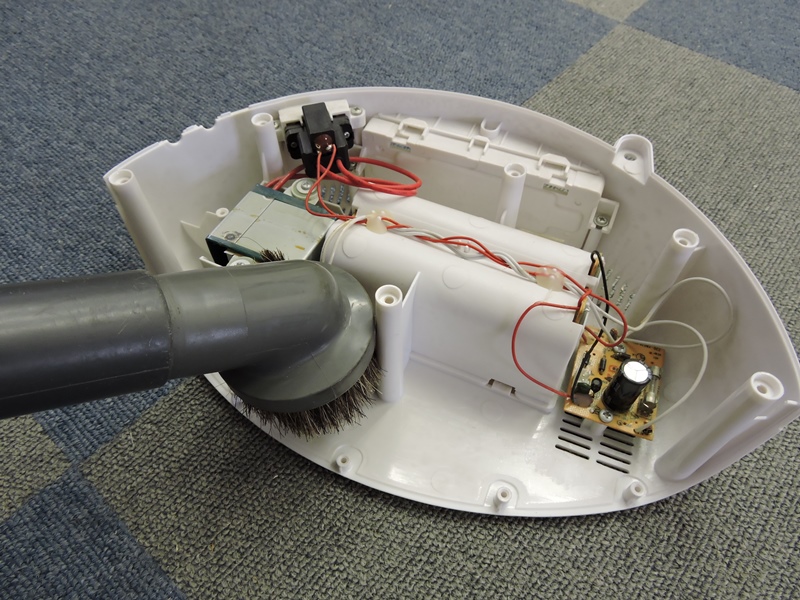

 内部に大量のごみ・埃が溜まって います。修理前に掃除しておきます。 |

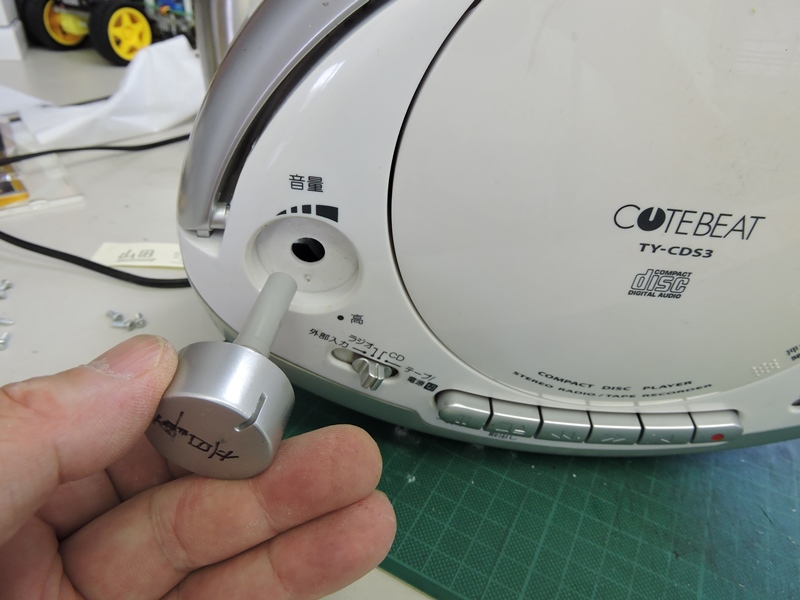

 メイン基板から出る音量調節用の可変抵抗、ラジオの チューニング用バリコン、いずれもツマミを取り外します。 |
|

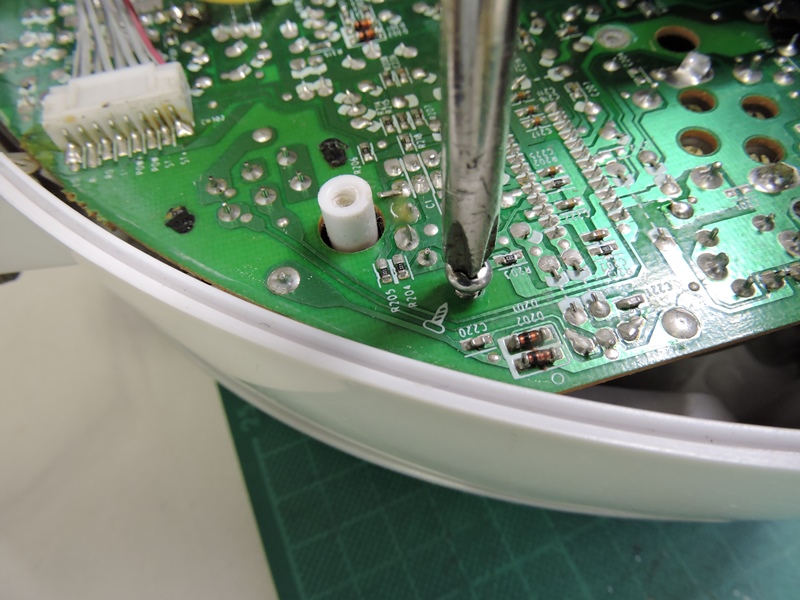

 メイン基盤を取り外すため固定ネジを緩めます。が、 直後に緩めずともデッキにアクセスできることが判明。 |

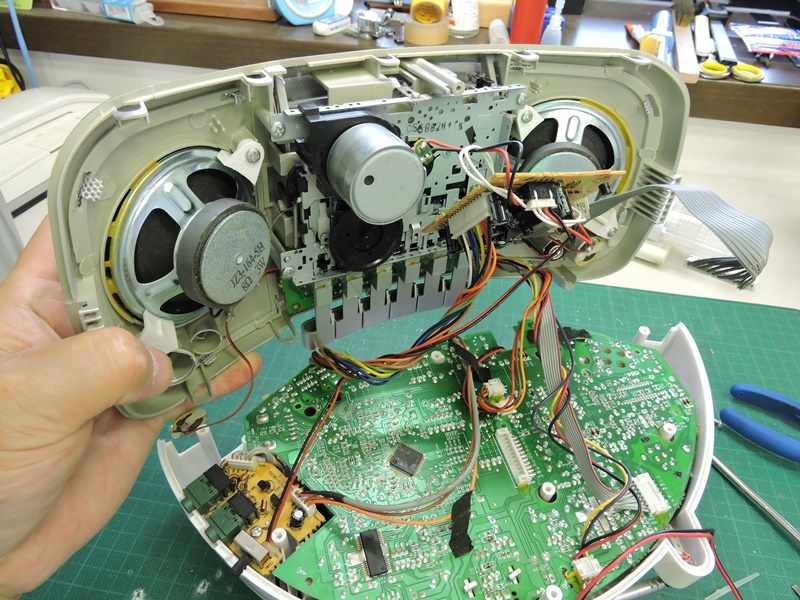

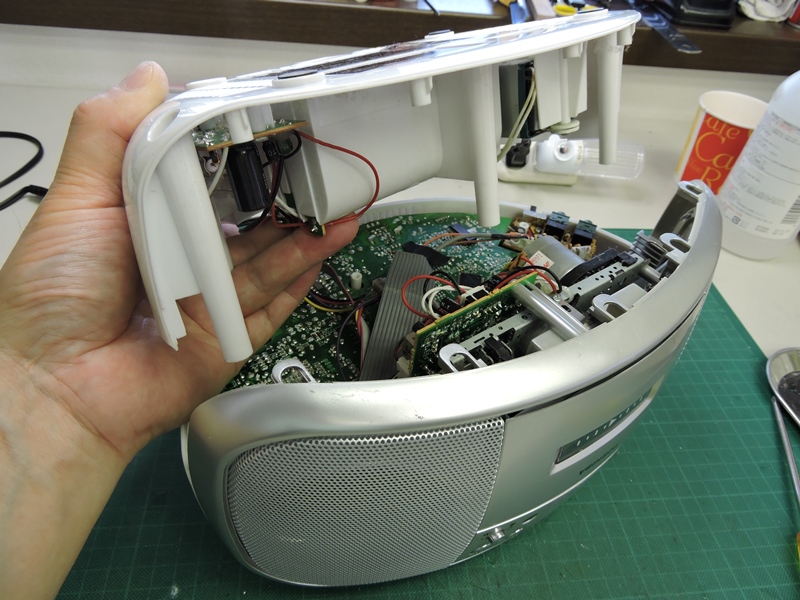

 ＣＤドライブとメイン基板を含む上部カバー、カセット デッキとスピーカーを含む前面パネルに分離します。 |
|
 両者は互いに嵌め込まれているだけです。ケーブルも 全てコネクタ接続なので簡単に切り離すことができます。 |

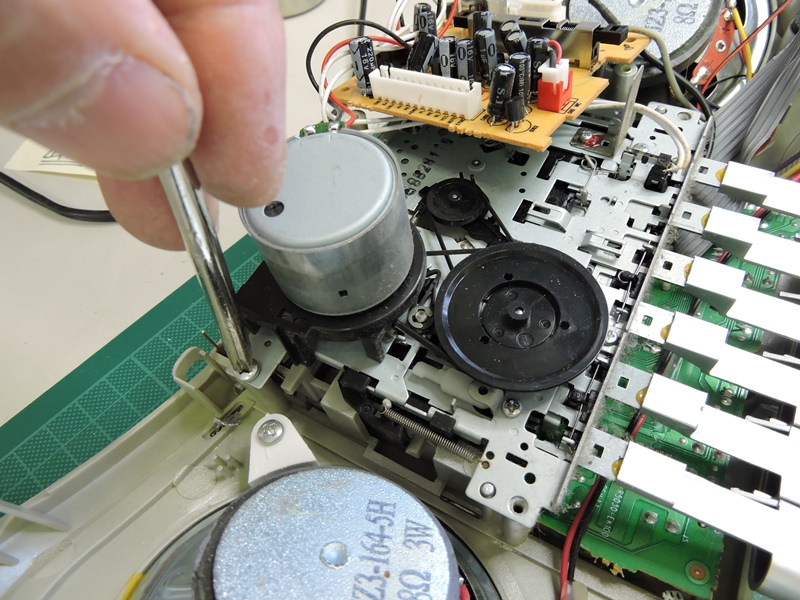

 カセットデッキ部を固定しているネジを緩め ます。ここまで来れれば後は何とかなります。 |
|

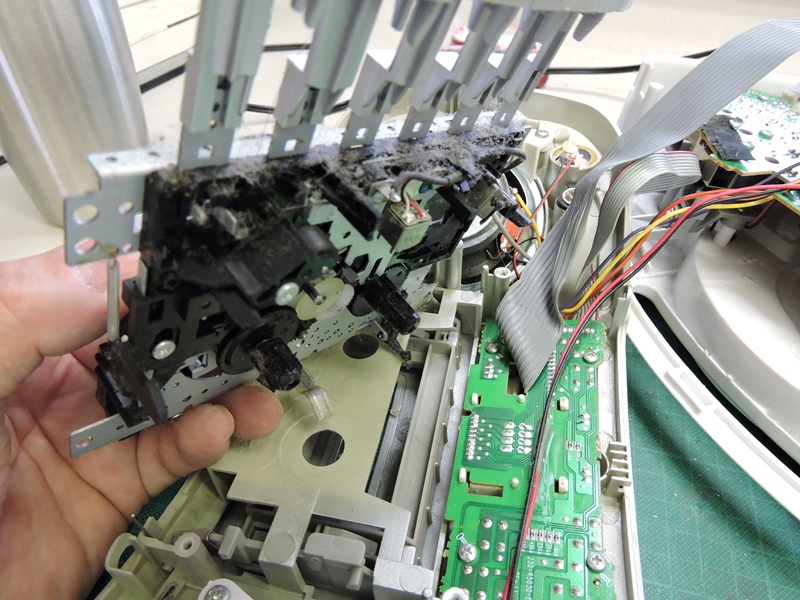

 デッキ部分を持ち上げてみます。表裏両面から点検 できるので、原因が見つかるのは時間の問題です。 |

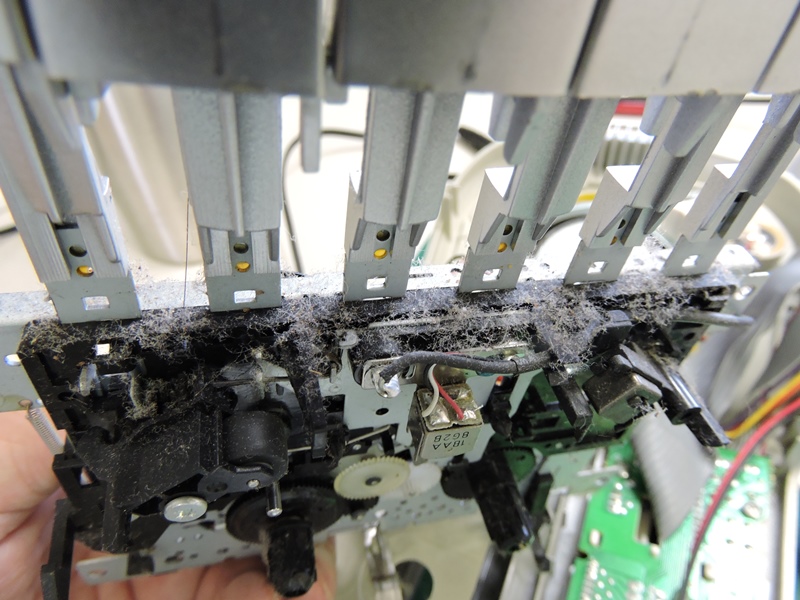

 押しボタン直下の本体カバー内部です。夥しい 埃が入り込んでいます。掃除機で吸い取ります。 |
|

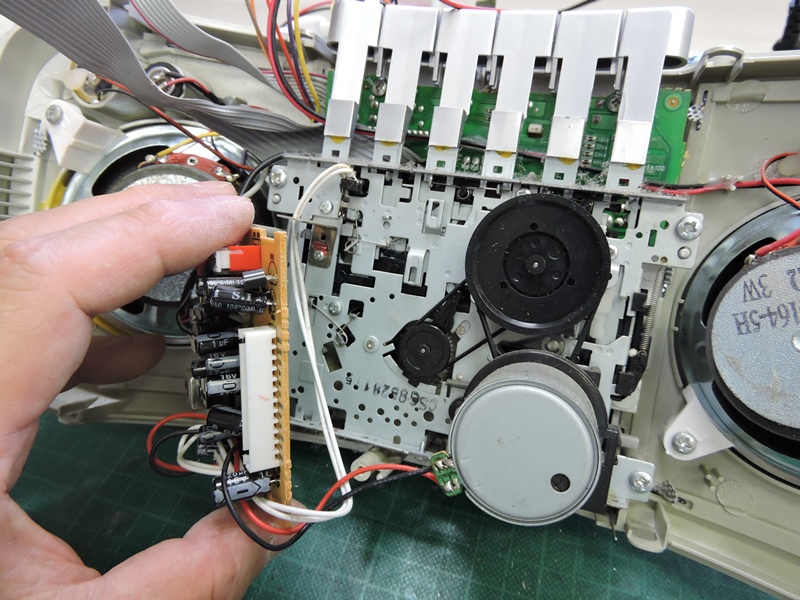

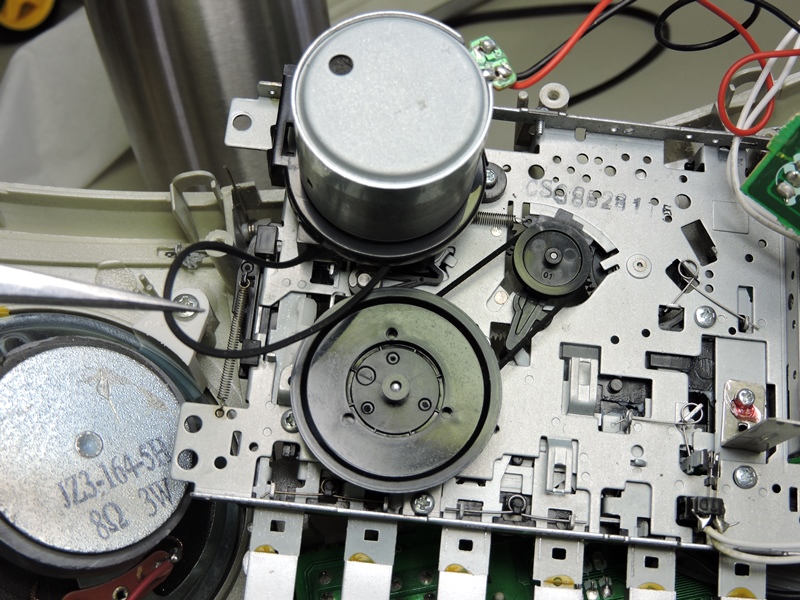

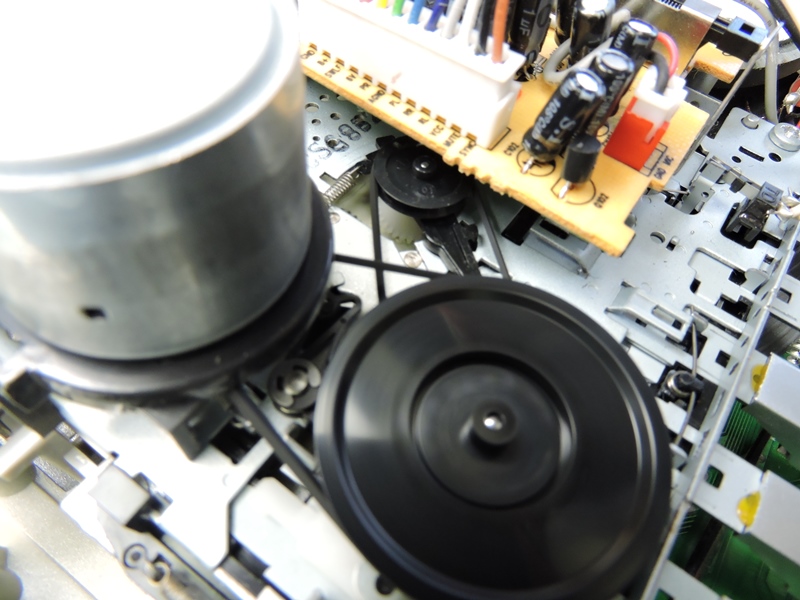

 デッキを動作させるのに必要なケーブルのみを接続し、裸の状態で駆動系を 動作させてみます。キャプスタン軸（写真手前の大径プーリ）は問題なく 回転していますが、真上に見えるリール駆動軸がほとんど回っていません。 |
||
 キャプスタン軸経由でリール軸に回転を 伝達するゴムベルトが劣化しています。 |
 非オートリバースデッキなので、駆動機構が 単純で使われているベルトも２本のみです。 |
|

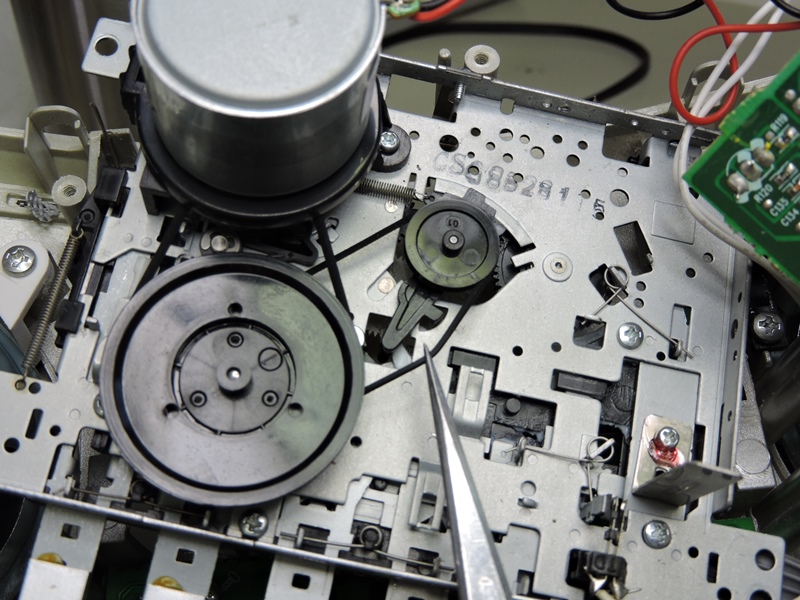

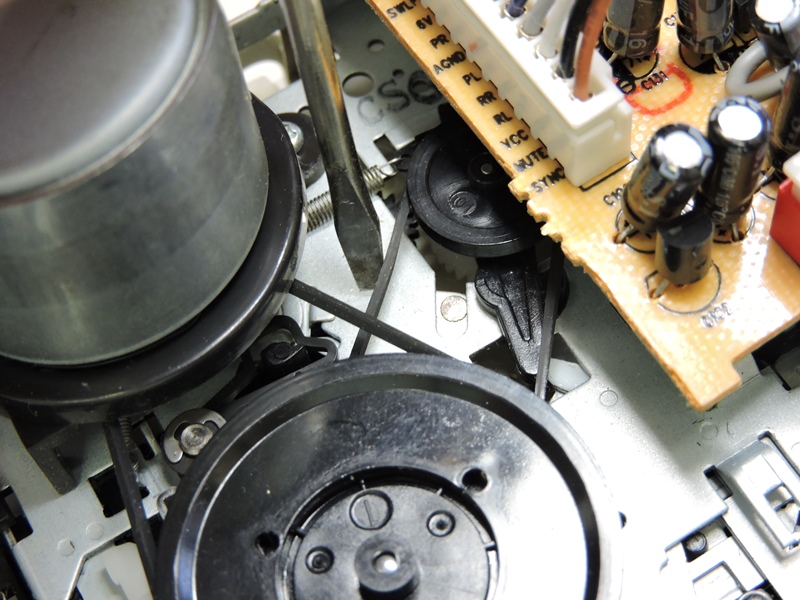

 先にモーターとキャプスタン軸を連結するベルトを 外しておき、その下から劣化したベルトを取り出します。 |

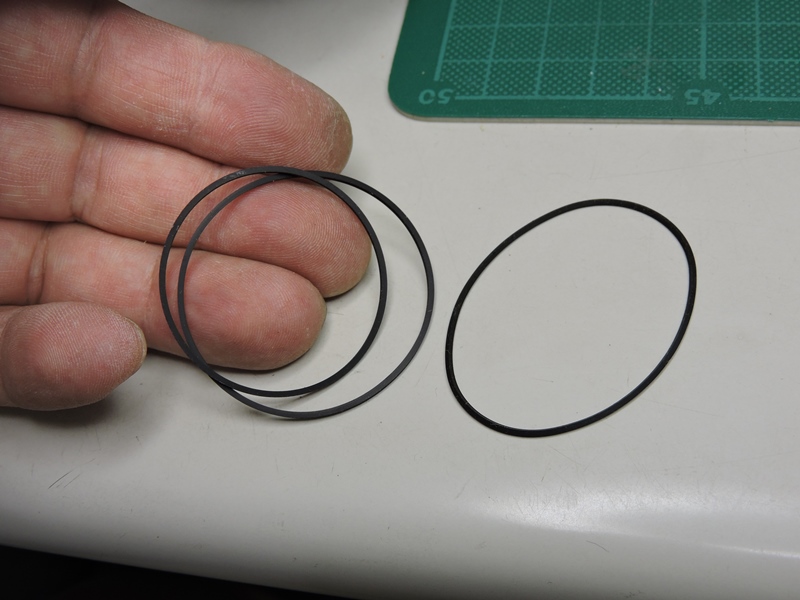

 工房在庫のベルトと照らし合わせます。幸い 丁度良いサイズのものが見つかりました。 |
|
 僅かにきつめのベルトですが、いずれ多少は伸びてくるのでこのままで 問題ないと思います。再生音も正常です。当初のふらつきも解消しています。 |
||

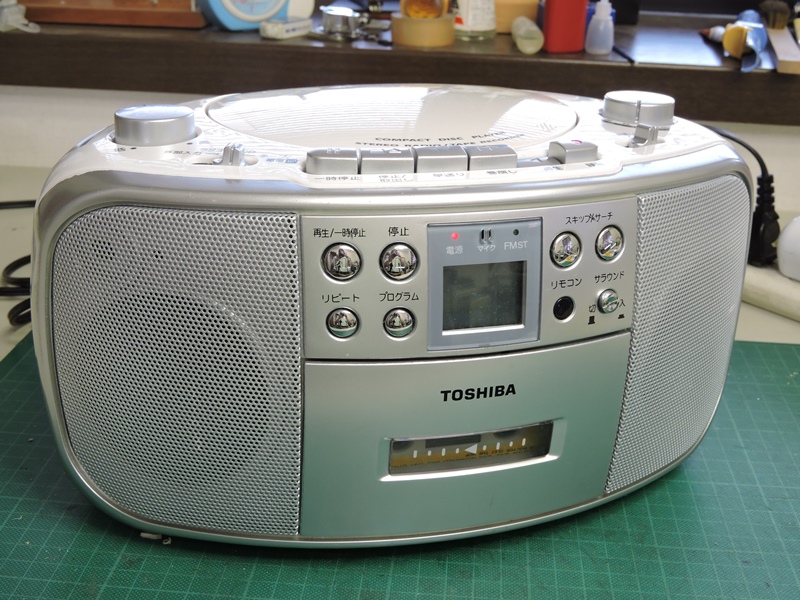

 元通りに組み上げて修理完了です。ハイレゾ音源の普及が進みつつある中、何とも 手軽な（気軽ではなく）再生音で聴き疲れしません。手放せない理由が分かります。 |
||
|
||
