| ・Ａｍａｄａｎａオーブントースター修理（２０１７．７．１５） |
 市内に在住の方から、お洒落なオーブントースター修理のご依頼です。 Ａｍａｄａｎａ、聞いたことのないメーカーですが、洗練されたデザインです。 |
||

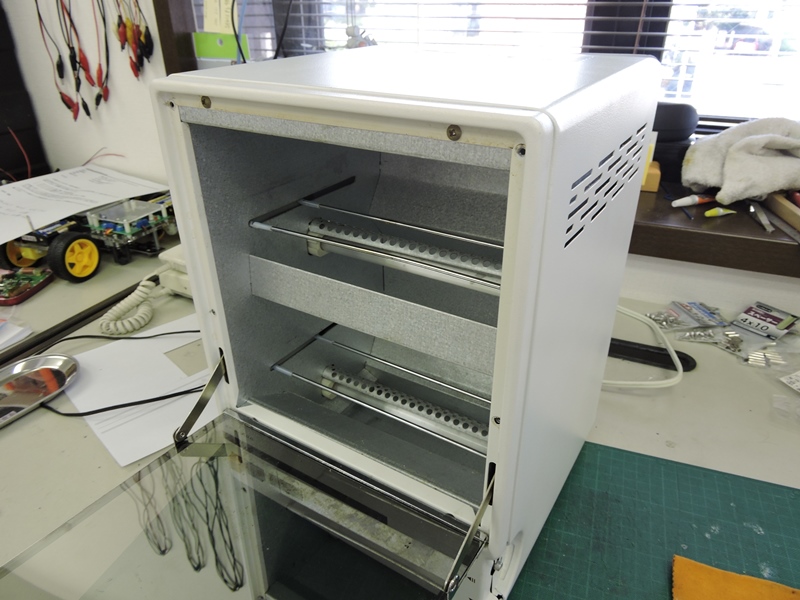

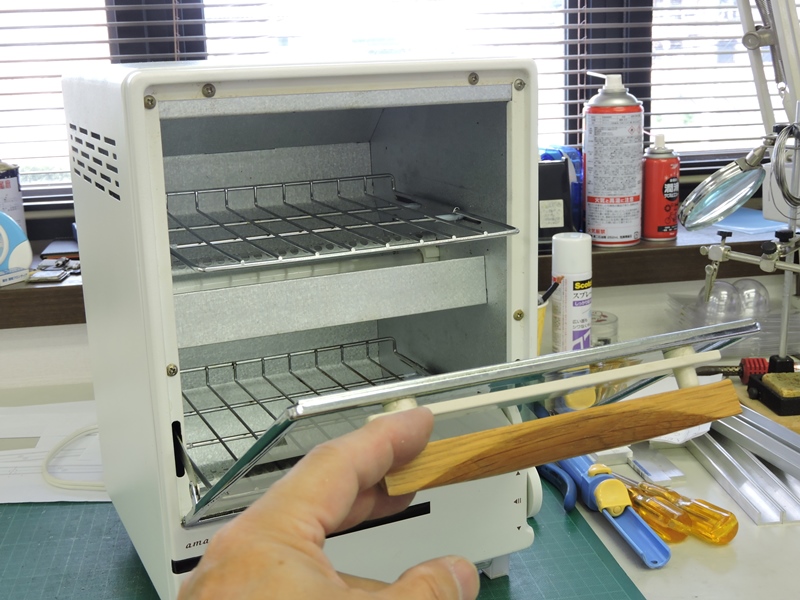

 耐熱ガラス製のドアに自然木をあしらった取っ手が付いています。火傷防止用でしょうか、 取っ手は二重構造で指がガラス面に直接触れません。食パンを同時に２枚トースト できるよう内部は２段構造で、両面を焼くために３本のヒーターが組み込まれています。 |
||

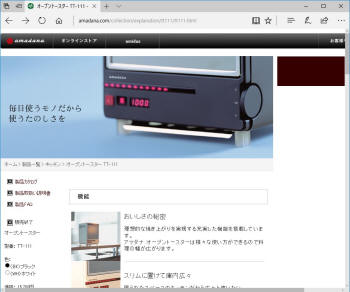

 ＴＴ－１１１型は現在もＷＥＢに紹介されていますが、既に販売 終了品です。「Ａｍａｄａｎａ」は「尼店」から来ているそうです。 |

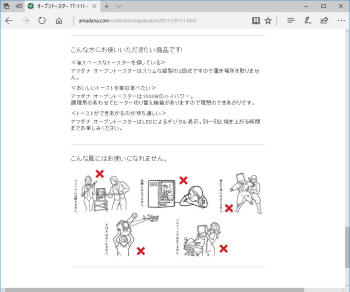

 大手の電機メーカーを辞めた社員が２００２年に 設立した会社です。製品の説明が面白いです。 |
|

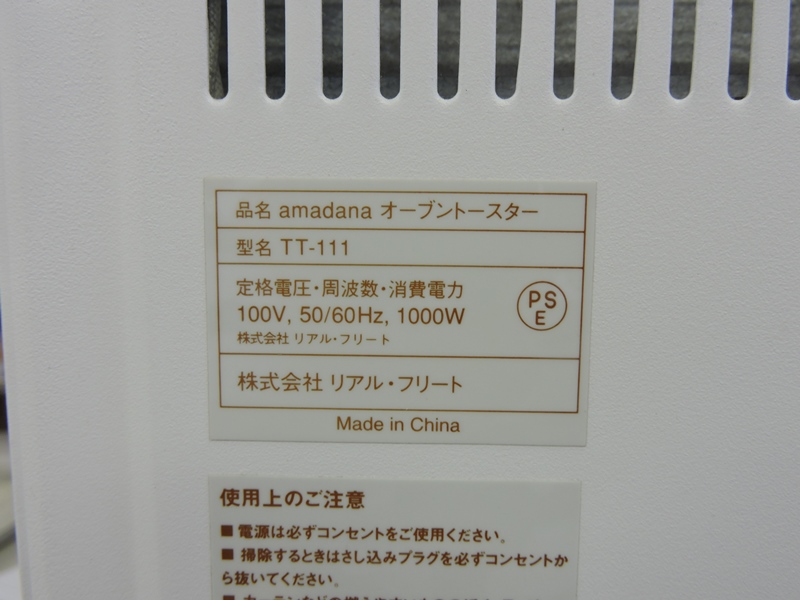

 ヘルメット代わりに使用する人はいないでしょう。 １０００Ｗを消費する高出力トースターです。 |

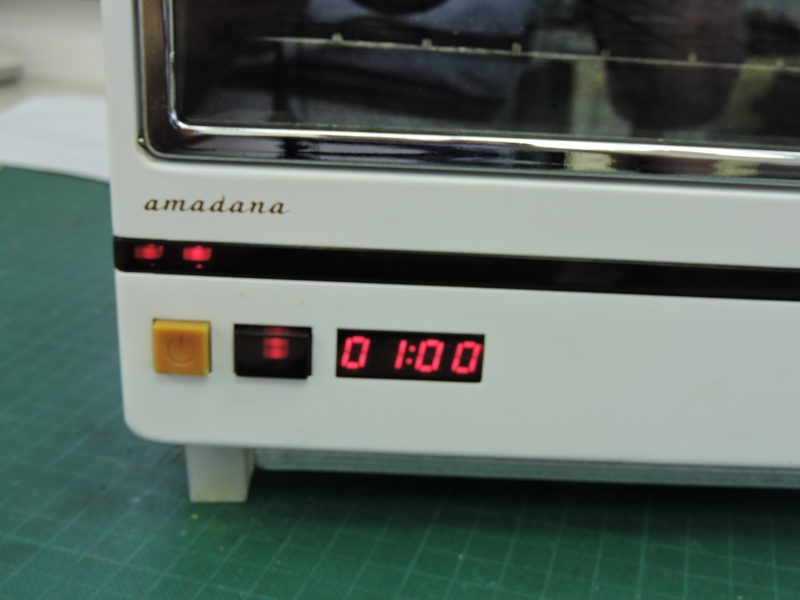

 回すとタイマー設定、押すとスタート・ストップ できるスイッチ（のツマミ）です。抜き取ります。 |
|
 最下段のヒーターが発熱しないそうです。ヒーターの 断線、接続部の劣化、スイッチの不良等が考えられます。 |
 このヒーターが発熱しない・・、最低限の点検が できる状態まで分解しなければなりません。 |
|

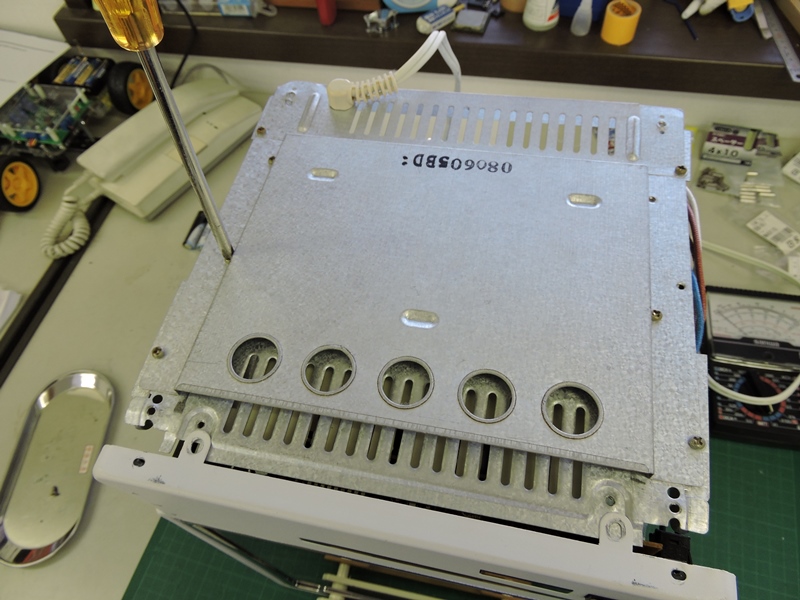

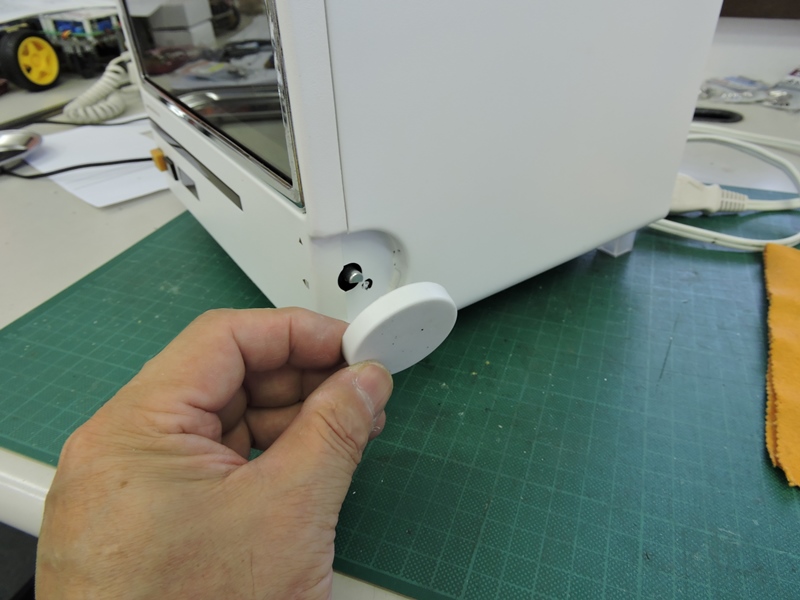

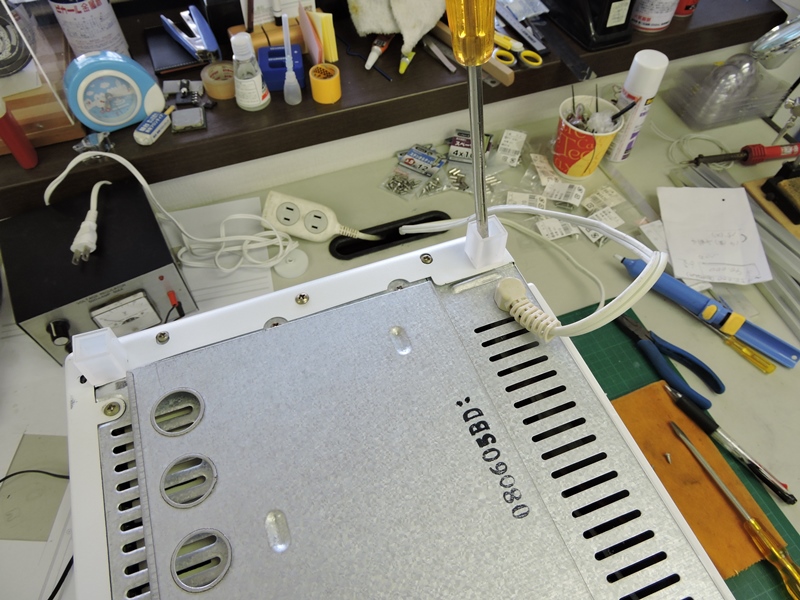

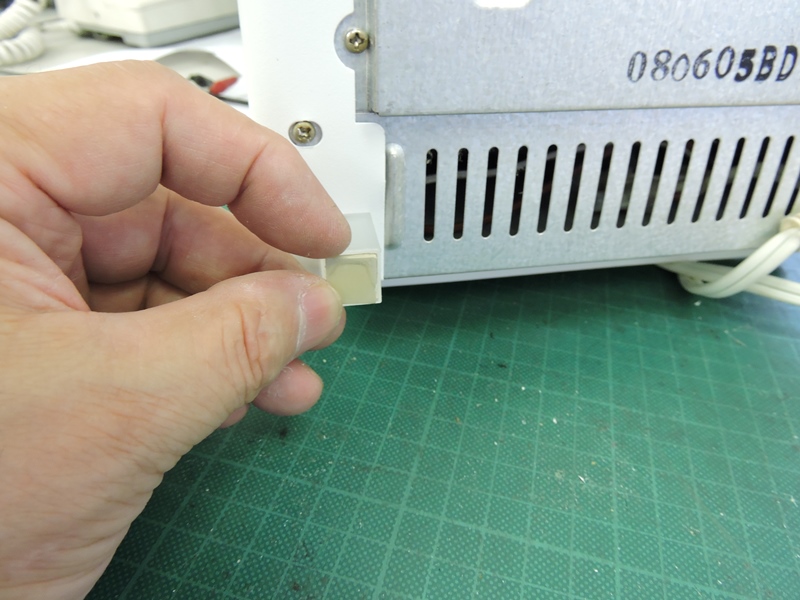

 やや高さのある足を取り外します。固定 ネジが外側カバーの固定も兼ねています。 |
 電熱器具なのでドア以外筐体は全て金属製です。 ほとんどがタッピングネジで組み立てられています。 |
|
 外側の大きなカバーが外れ、ヒーターへの配線が露出しました。 ヒーターの劣化・断線であれば、新しいものと交換すれば完了です。 |
||

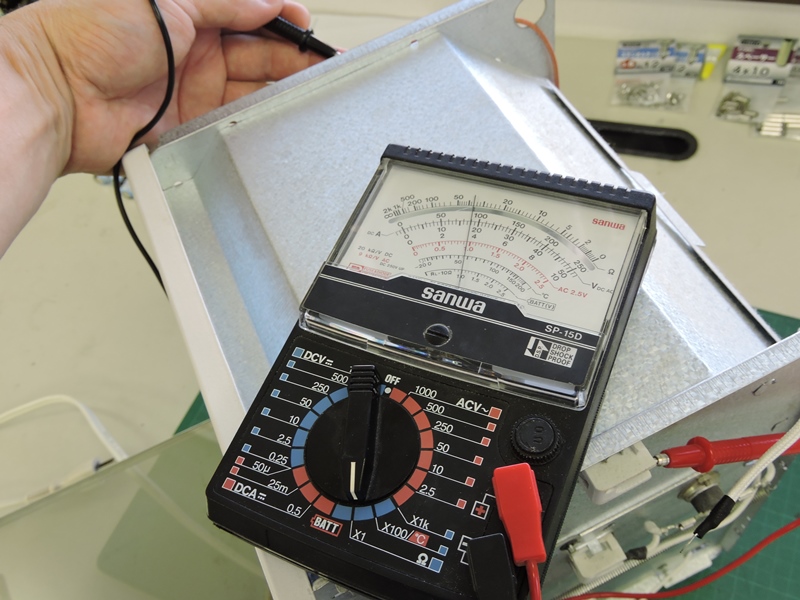

 念のため最上段のヒーターから抵抗値を 確認していきます。問題ありません。 |
 中段のヒーターも正常です。上・中段２本のヒーターは 並列に接続されており、常に同時に発熱します。 |
|
 発熱しない下段のヒーターを点検します。 電力の配線を予め外しておきます。 |

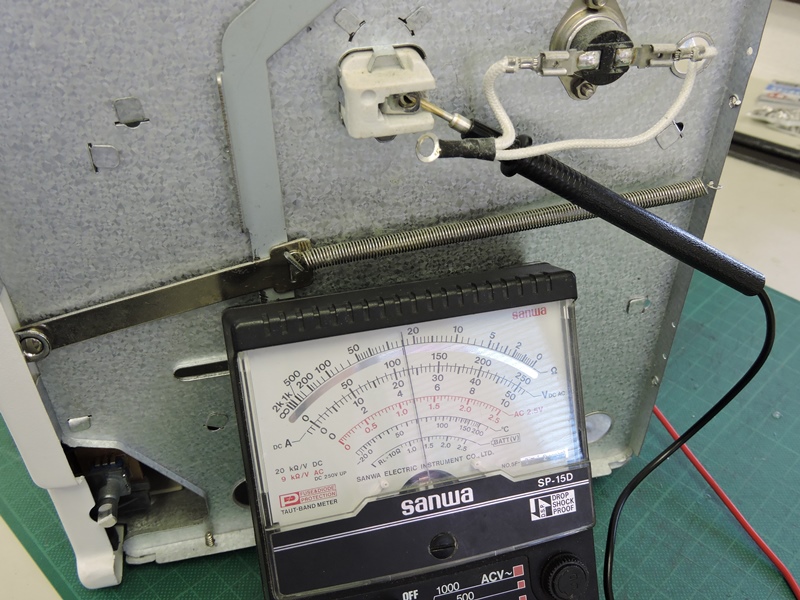

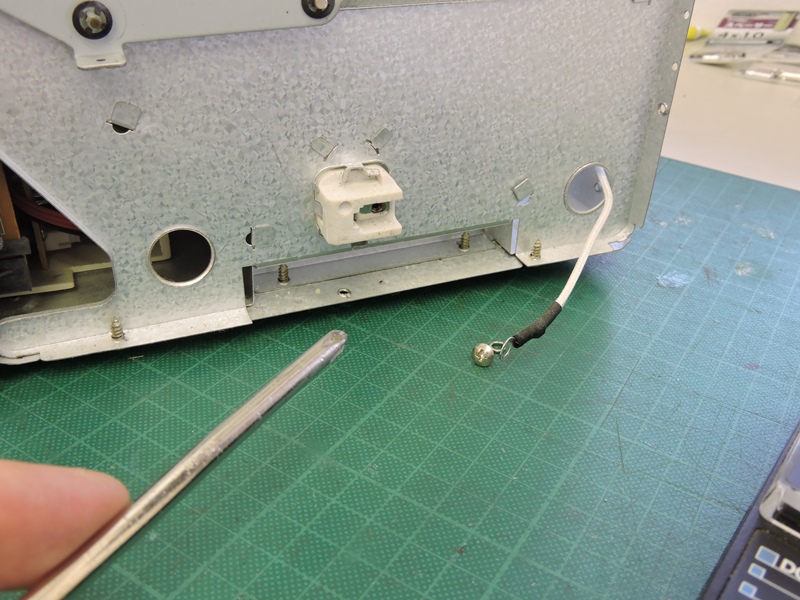

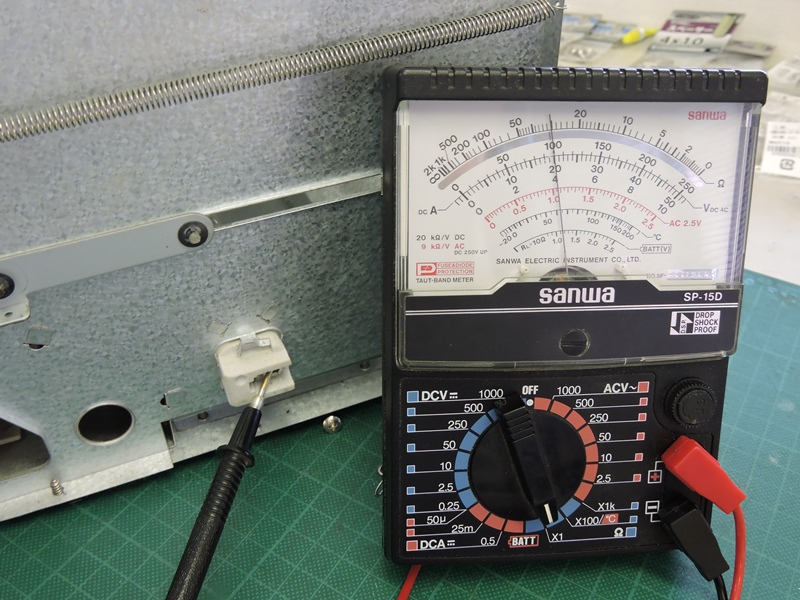

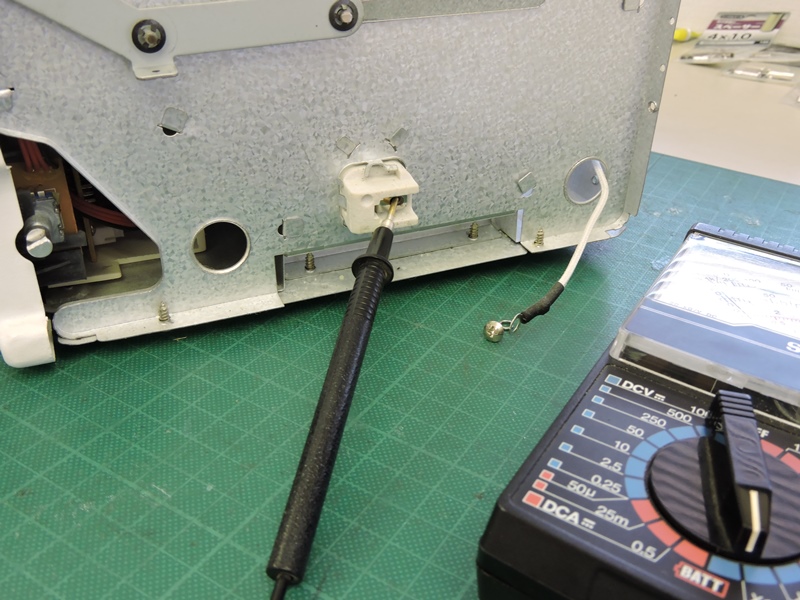

 筐体の左右両面にセラミックス製のホルダーが 固定されており、その中に端子があります。 |
|
 内心、断線を期待していたのですが・・、 問題ありません。抵抗値は正常です。 |

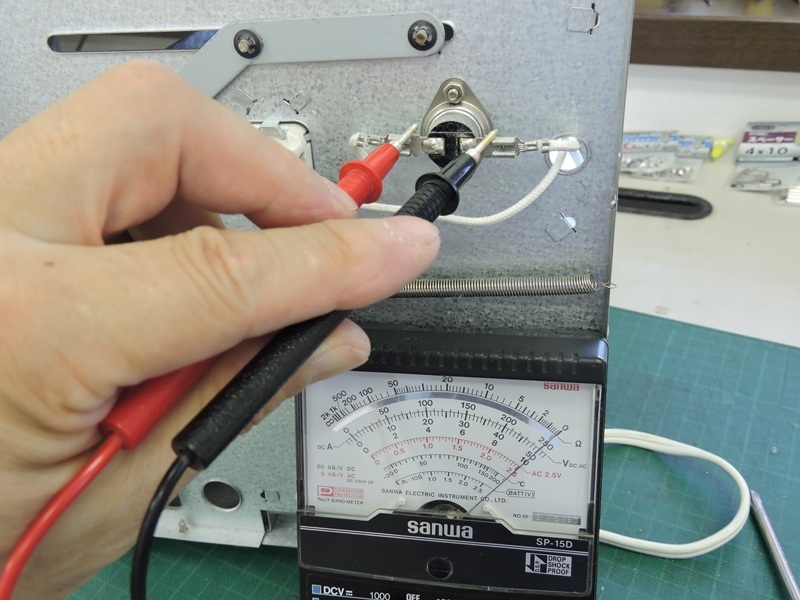

 側面から庫内の温度上昇を監視する 温度ヒューズも、一応点検します。 |
|
 ヒーターに問題がないとすると、故障原因はさらに奥まった ところにあるということです。制御回路部分まで分解を進めます。 |
||

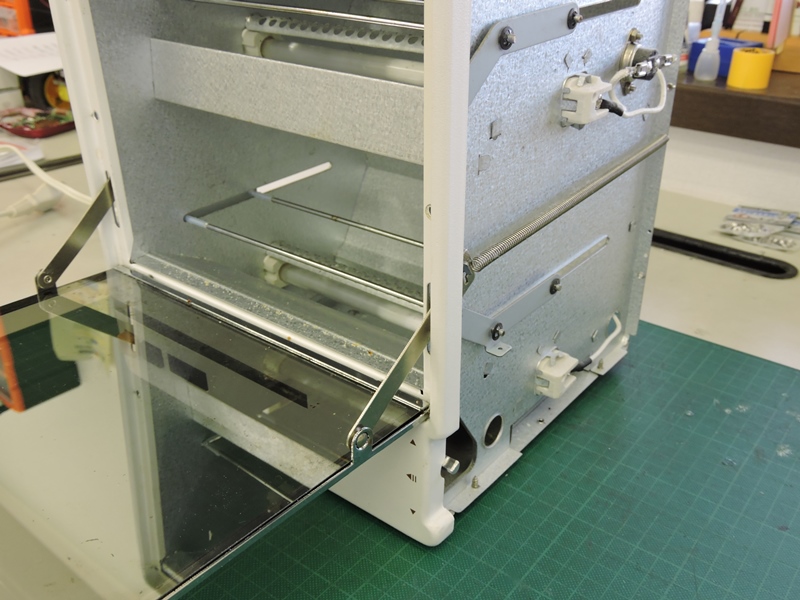

 制御回路基板は、前面ドアの下部に取り付けられて いるようです。ドアを完全に取り外す必要があります。 |

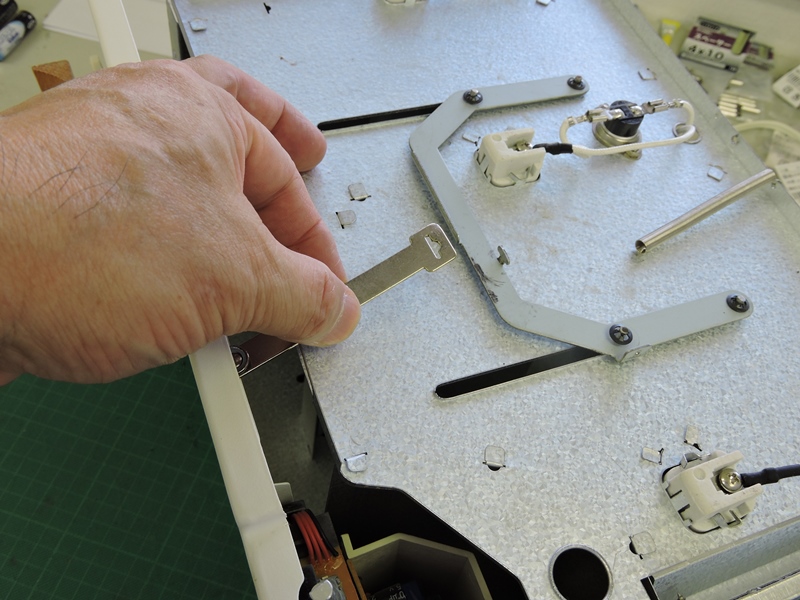

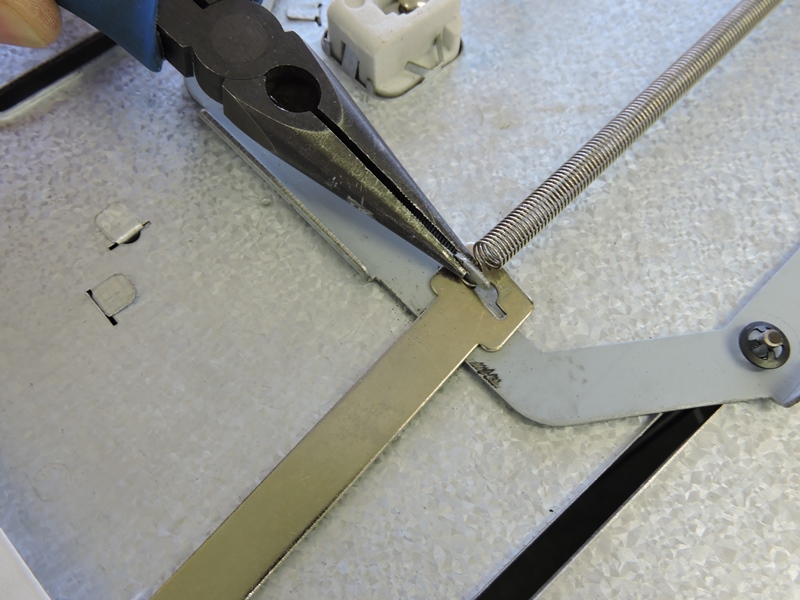

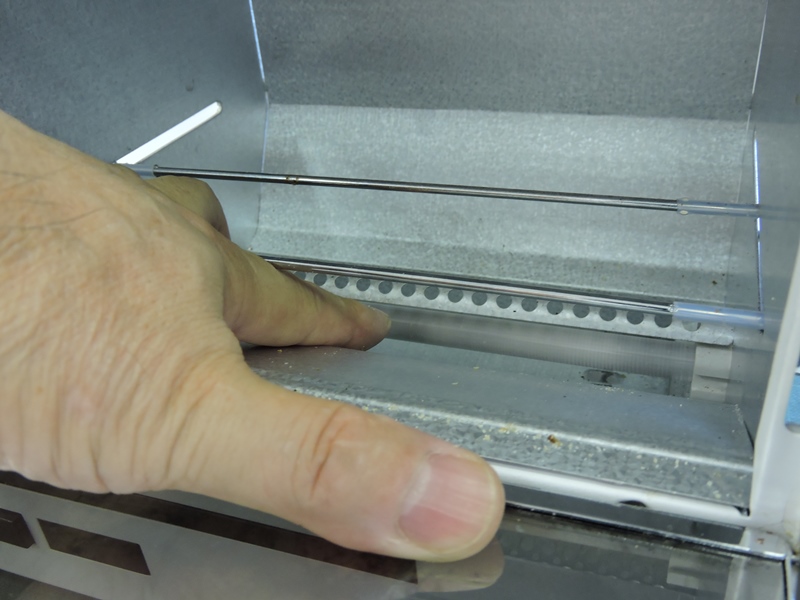

 パンを乗せるトレイを前後させ、ドアの開閉を補助する スライダーです。スプリングをいったん外します。 |
|

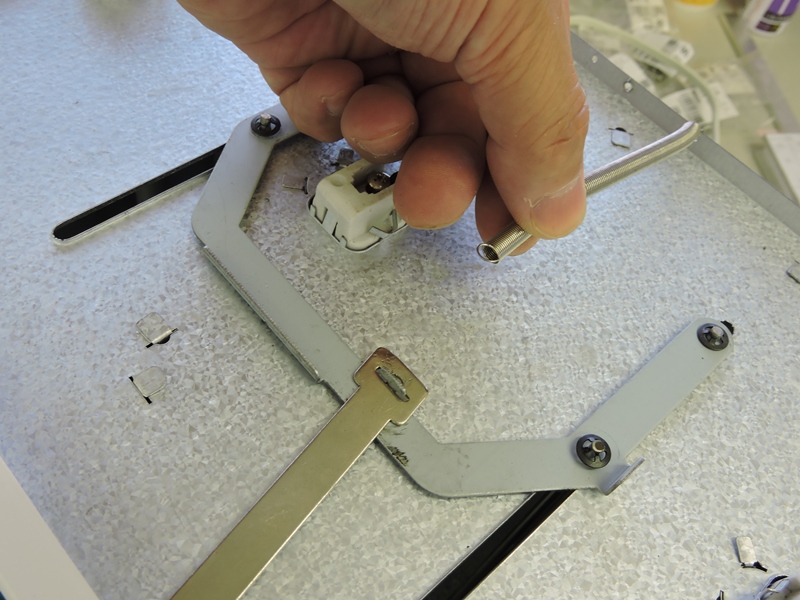

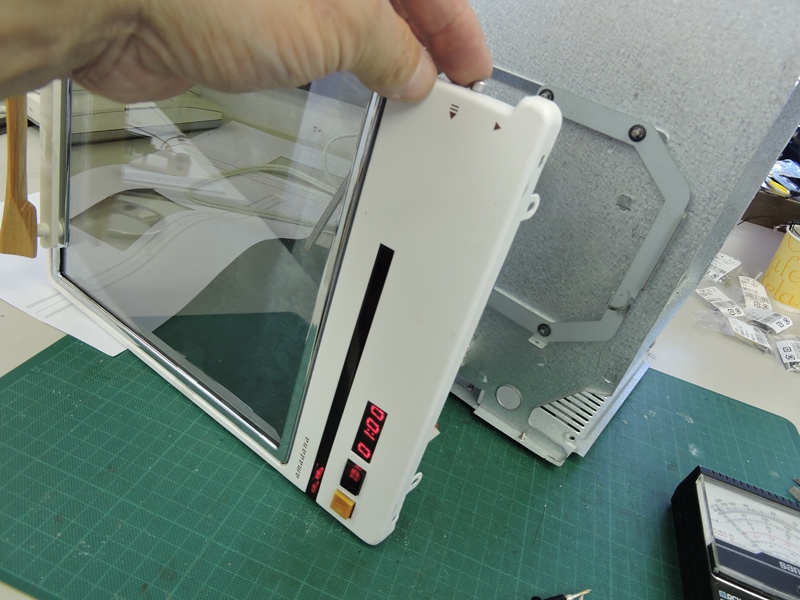

 スライダーからドアリンクを抜くと、 フレームごとドアが解放されます。 |

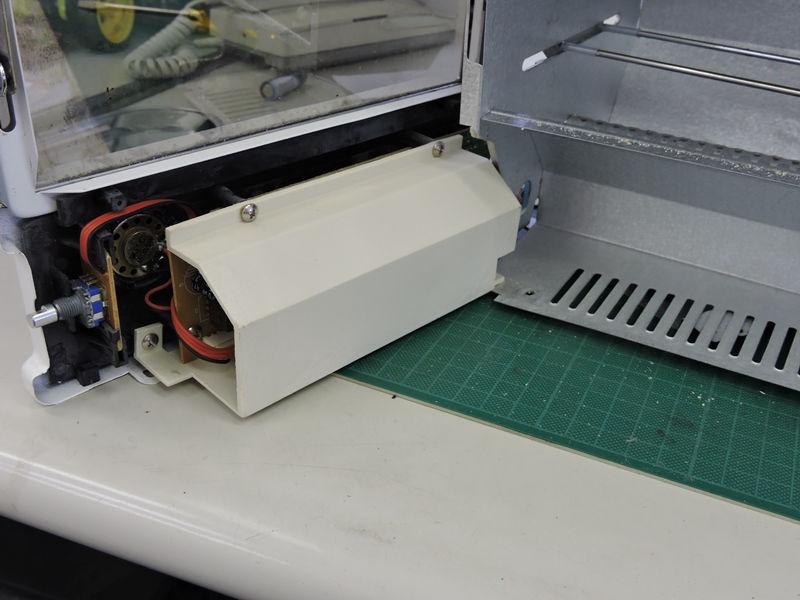

 ドア下部に樹脂製カバーに覆われた 制御回路部分が取り付けられています。 |
|

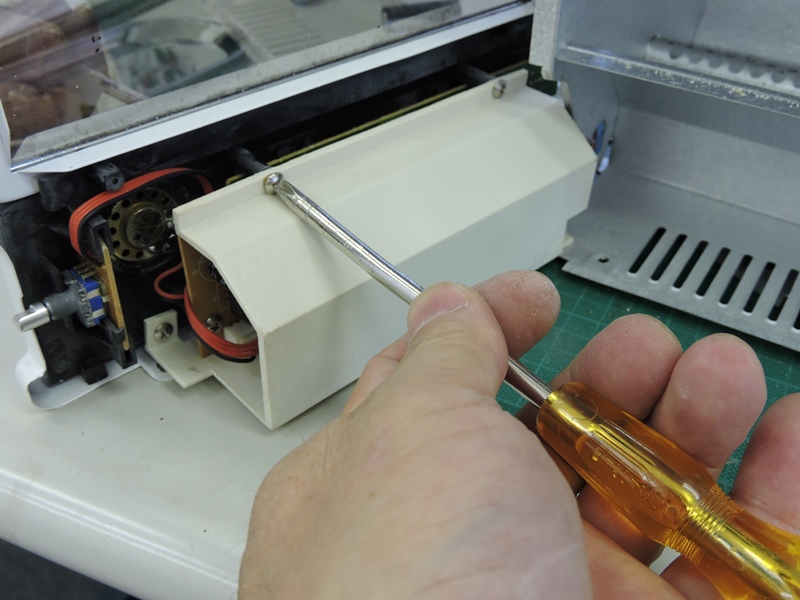

 固定ネジを緩め、樹脂製 カバーを取り外します。 |

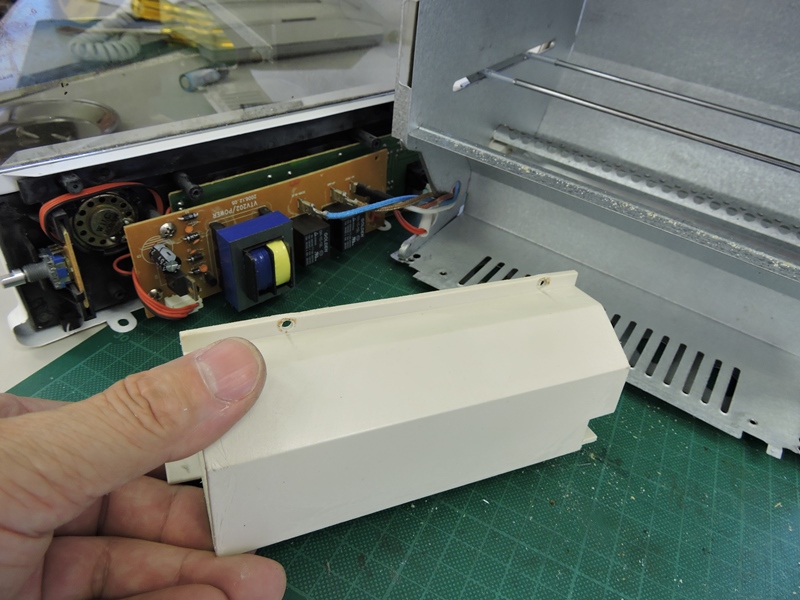

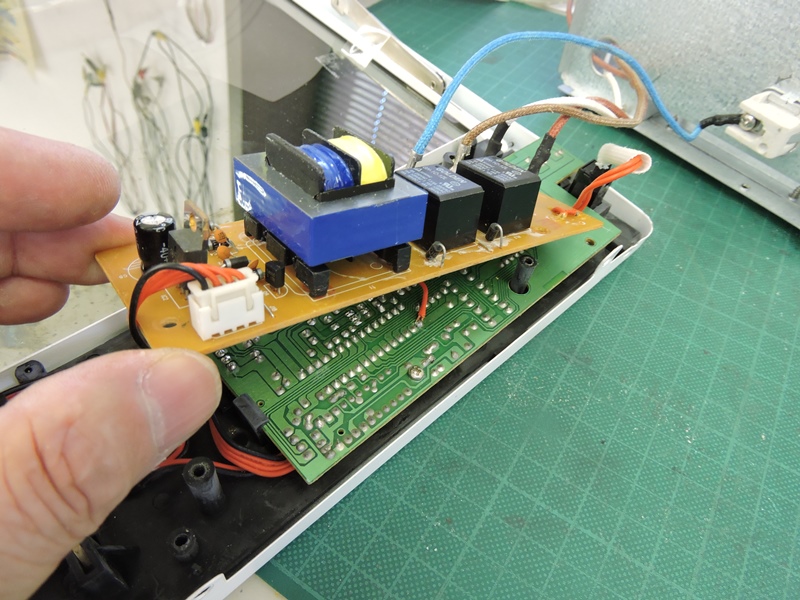

 回路基板は２枚で構成されています。 手前側と奥側で役割を分担しているようです。 |
|

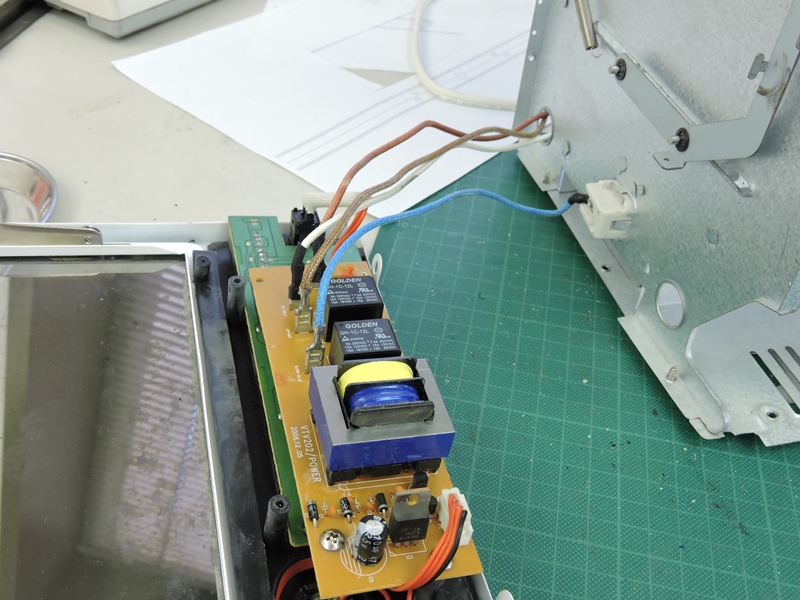

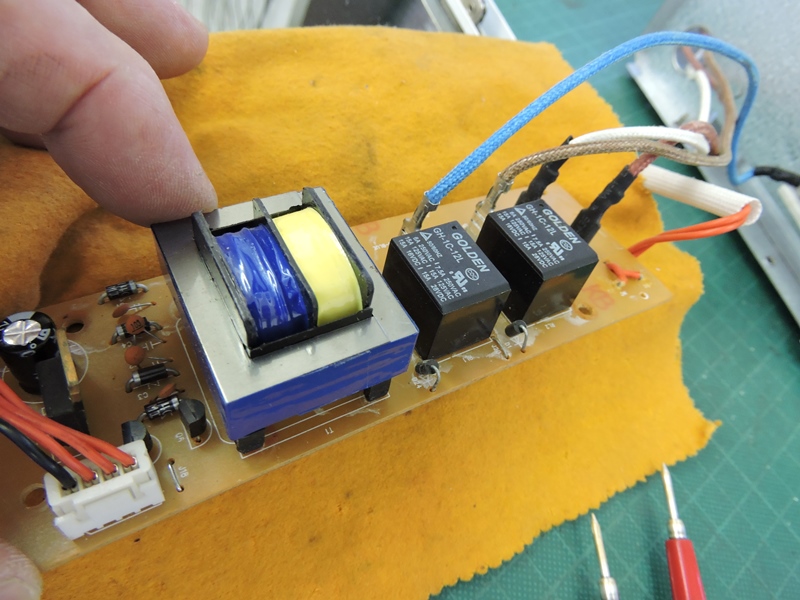

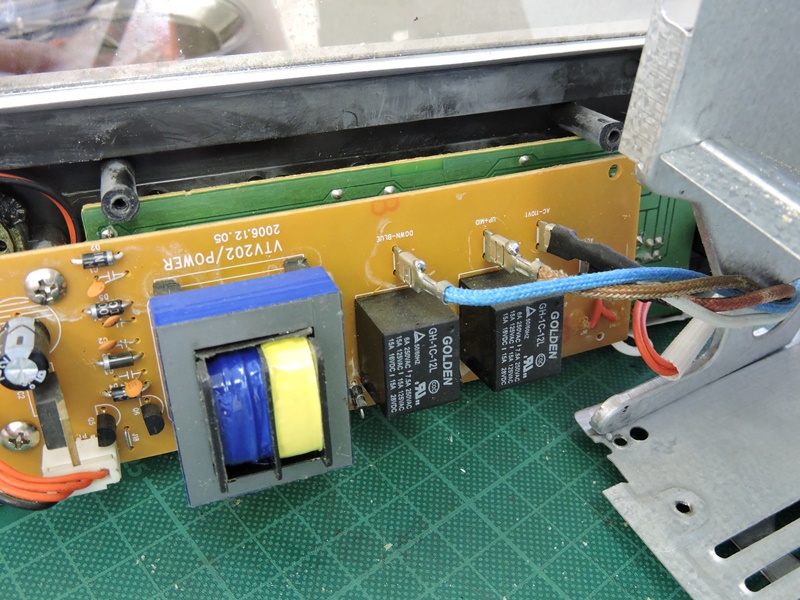

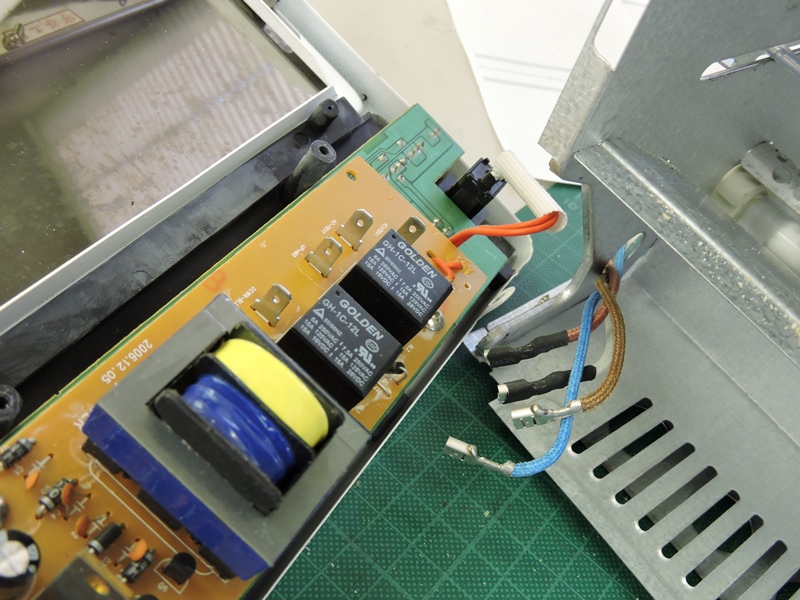

 手前側の基板には変圧用トランスと大きめの リレーがスペースの大部分を占めています。 |
 本体背面側からの配線に余裕がありません。 作業が困難なのでいったん全て抜き取ります。 |
|

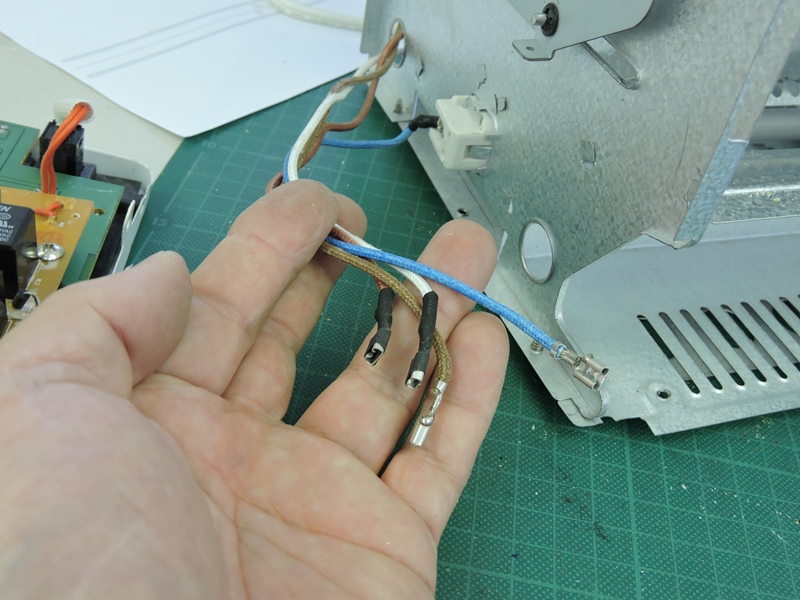

 左側側面の配線口から引き出します。 ３段のヒーターへ電力を送る配線です。 |
 この状態で配線を回路基板に戻します。 余裕ができて点検し易くなりました。 |
|

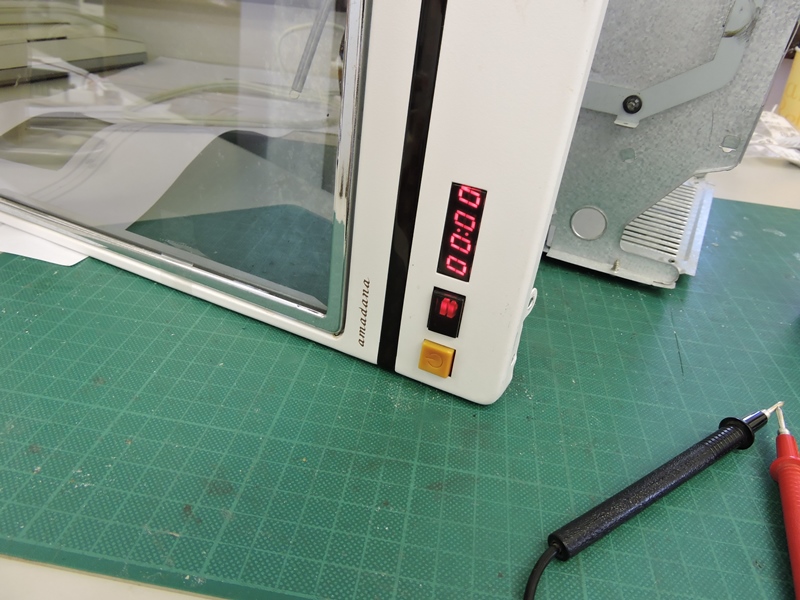

 短絡（ショート）等に注意しながら ここで一度通電してみます。 |

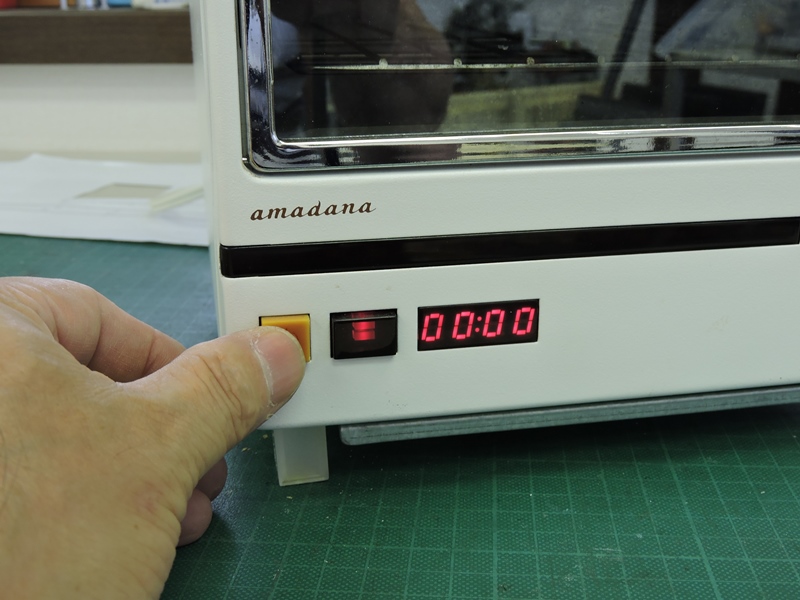

 タイマーを適当にセットし スタートさせてみます。 |
|

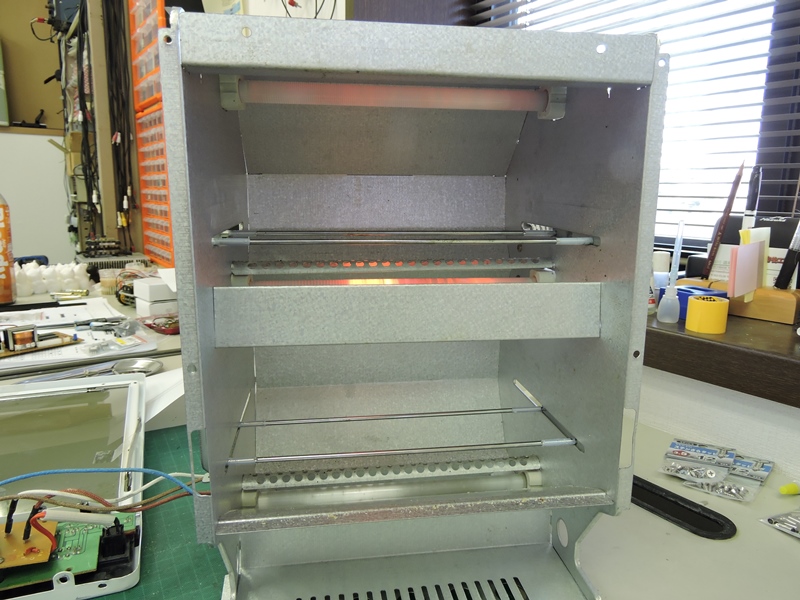

 確かに最下段のみ発熱してきません。上段と中段の ２本は、しばらくすると赤熱して猛烈な熱を放射します。 |
||

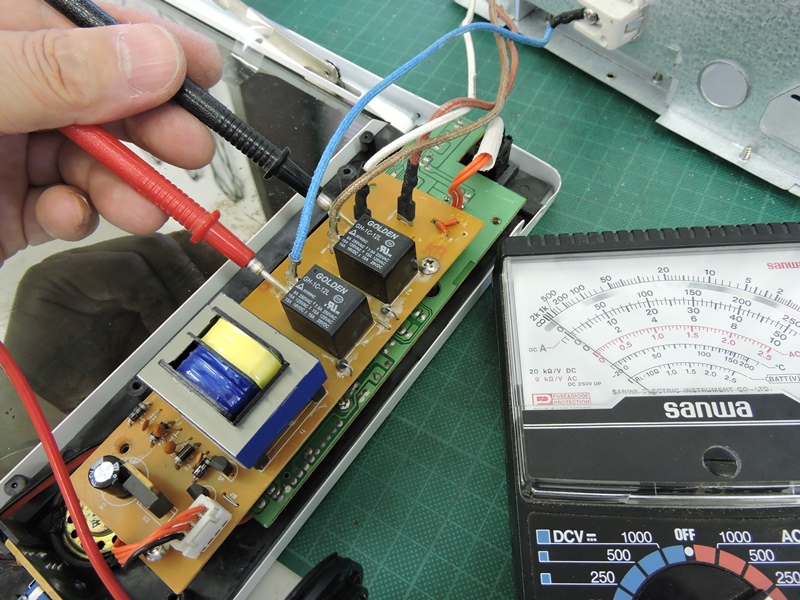

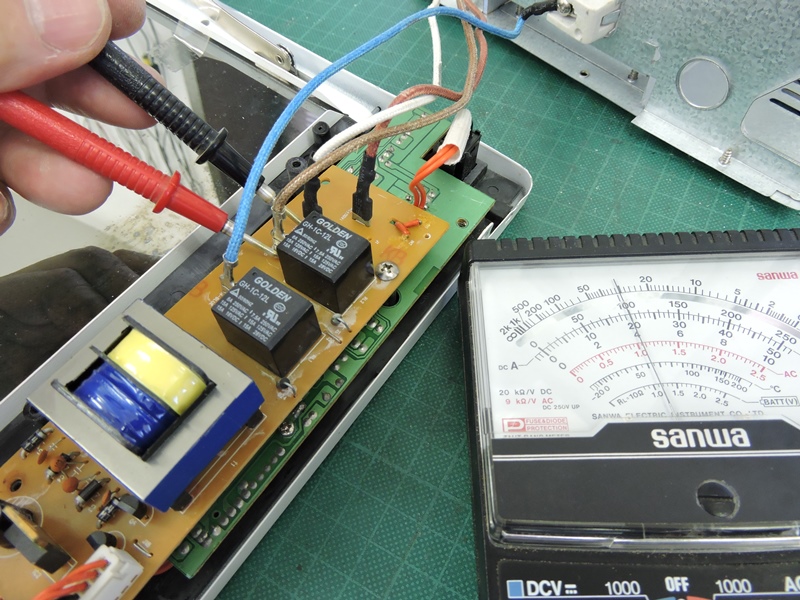

 ヒーターへの電力供給を制御するリレーです。リレー端で 供給電圧を確認します。上中段用は電圧が出ています。 |
 下段用リレー端では、電圧が確認できません。 この段階で既に不具合が生じています。 |
|
 リレー自体に問題があるかも知れません。 さもなければ原因はさらに奥です。 |
 リレーが取り付けられた基板を取り外し、 奥側基板との間に短絡防止の措置をします。 |
|

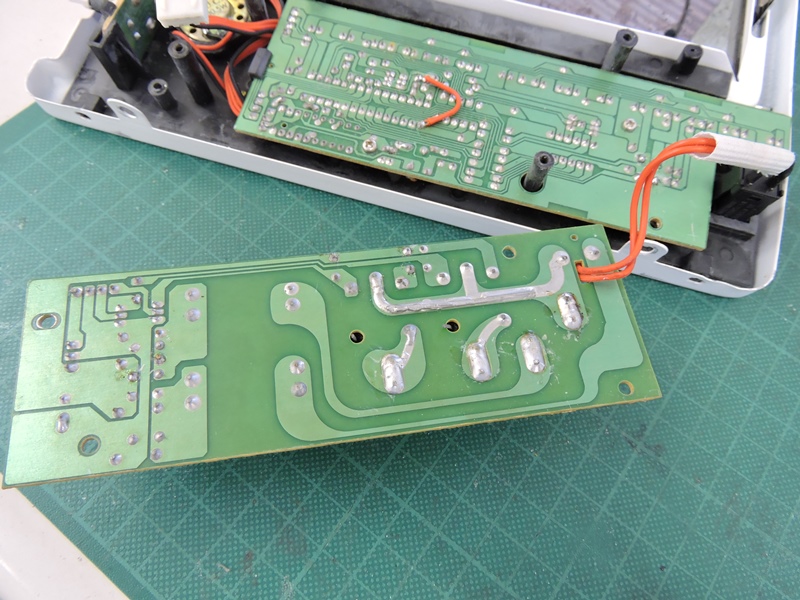

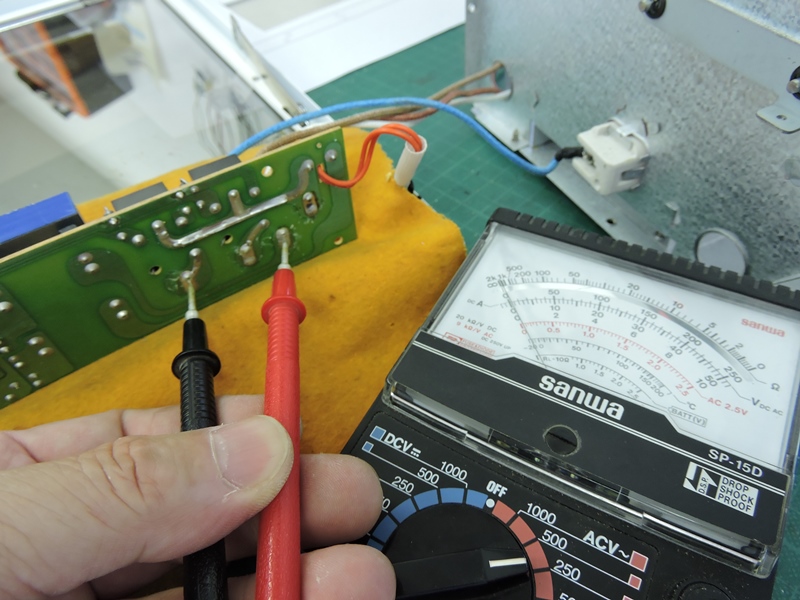

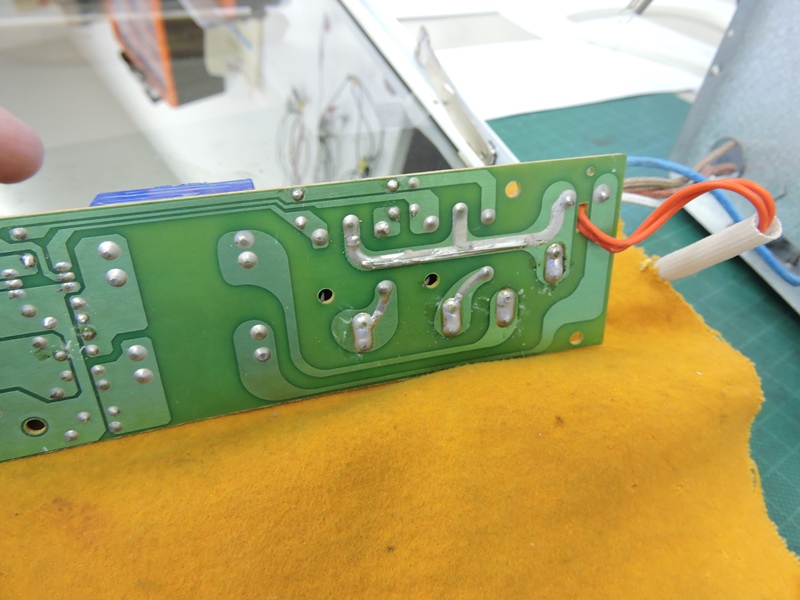

 回路基板裏側のプリント配線側 から、さらに点検を進めます。 |

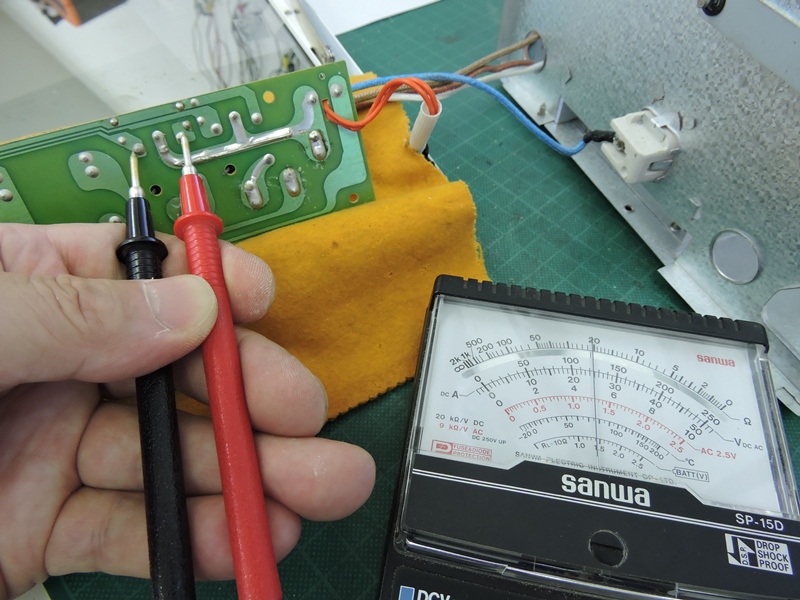

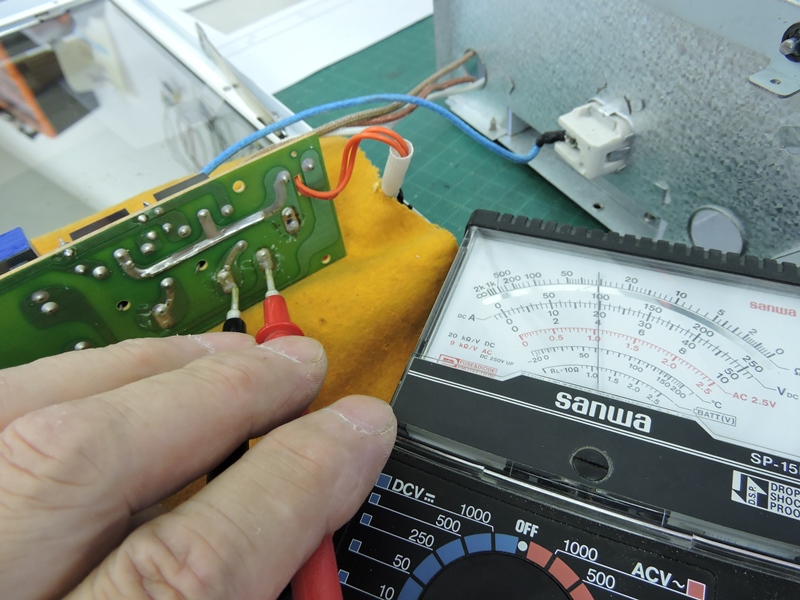

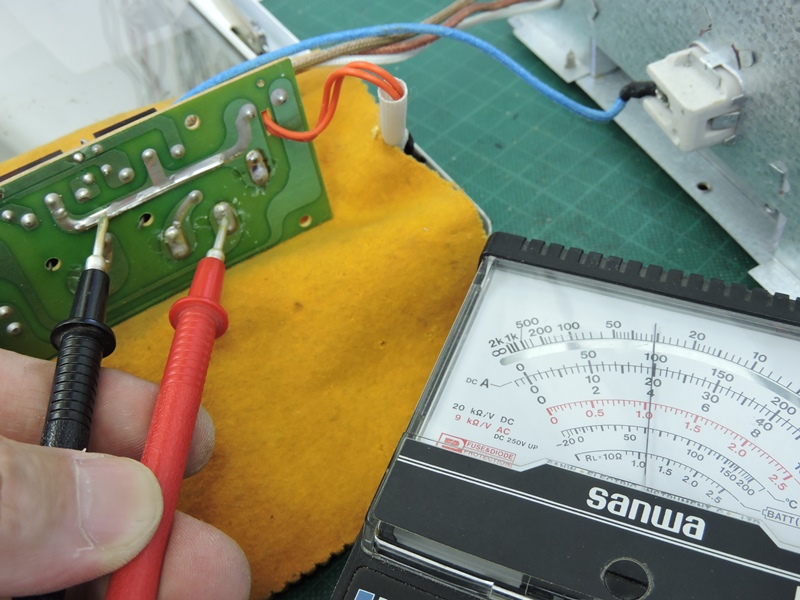

 ２個のリレーに共通する１次側接点への配線部で 電圧を確認します。もちろん問題ありません。 |
|

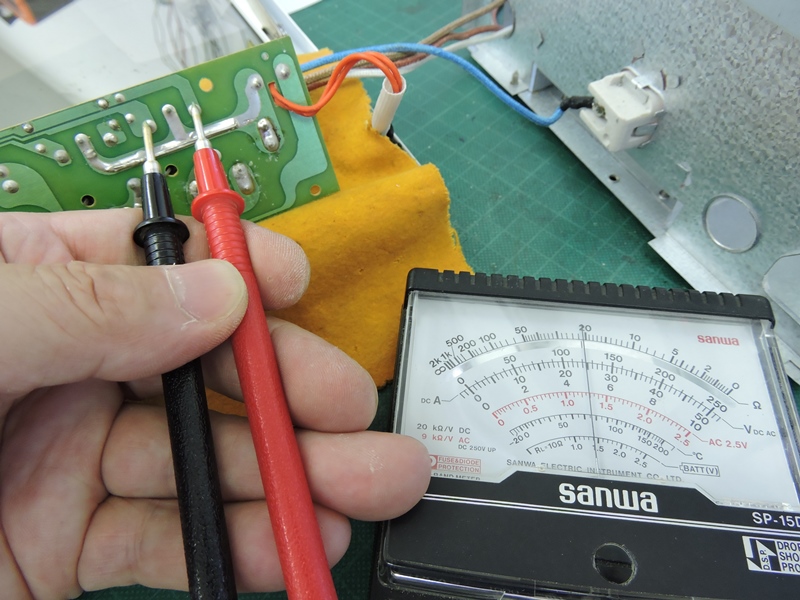

 ２時側接点に電圧が出ているか 各々配線部分を点検します。 |
 下段ヒーター用の制御リレーに電圧がでていません。 リレーの接点が導通していないことになります。 |
|
 念のため、リレーを動作させる電圧が各々の リレーに印加されているのかも確認します。 |
 ２個とも間違いなく電圧がかかっています。片側の リレーが正常に動作していない・・ということです。 |
|
 完全に修理するためには、不具合のあるリレーを 新しいものと交換しなければなりません。取り外します。 |

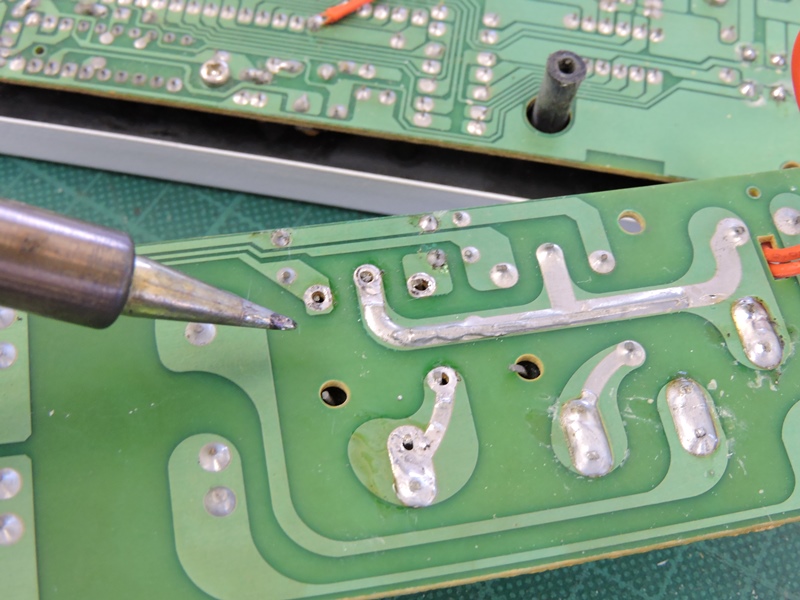

 半田をできる限り綺麗に取り除き ます。半田吸い取り器を使います。 |
|

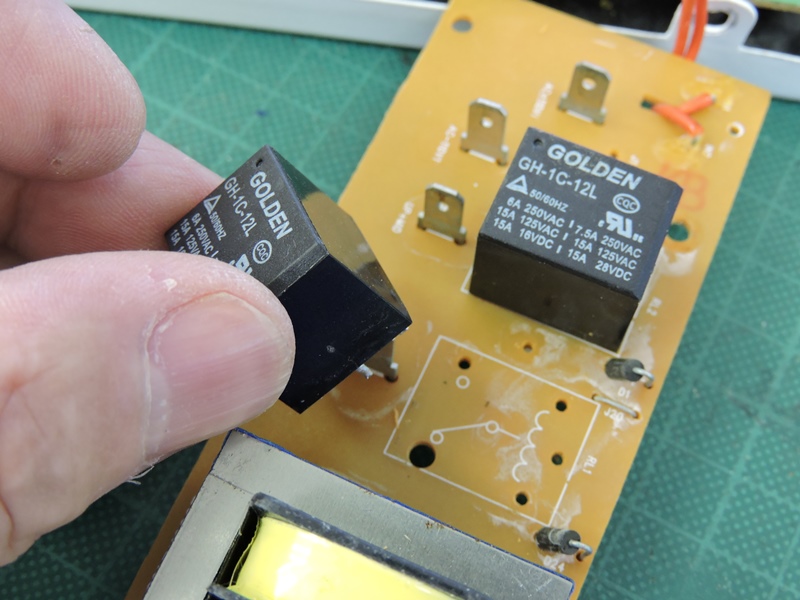

 「ＧＯＬＤＥＮ ＧＨ－１Ｃ－１２Ｌ」、１２５ＶＡＣで１５Ａにも耐えうる強力なリレーです。ネットで 検索しても同等品が見つかりません。１５Ａのパワーリレーはいくらでもありますが、端子の 配置が異なると面倒です。ようやくＡｌｉｅｘｐｒｅｓｓで見つけるも、届くまでに１か月近くかかる ようです。止むを得ず、工房に在庫していた中古の相当品を使って応急修理します。 |
||
 ヒーター制御用リレーを仮修理した ところで、再度動作確認を行います。 |
 タイマーをセットしてスタートさせます。奥側にあった タイマー制御やＬＥＤ表示用基板の動作は正常です。 |
|

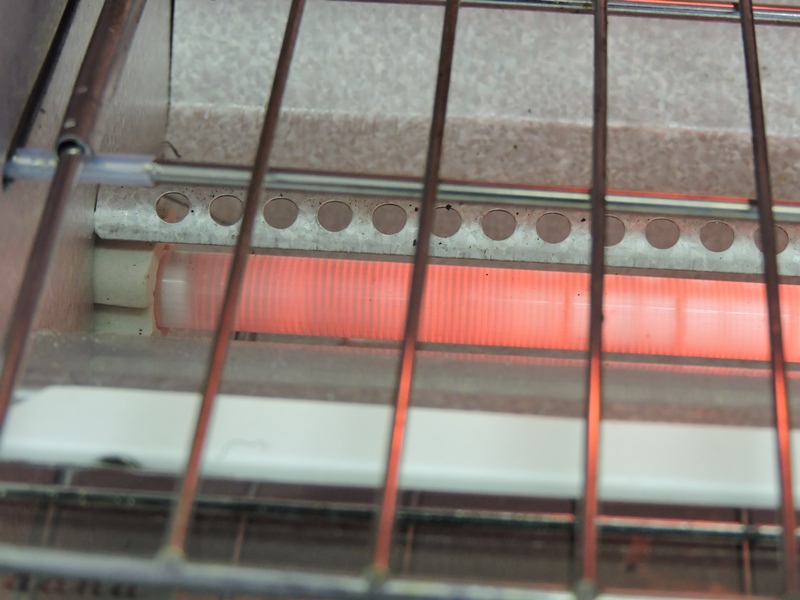

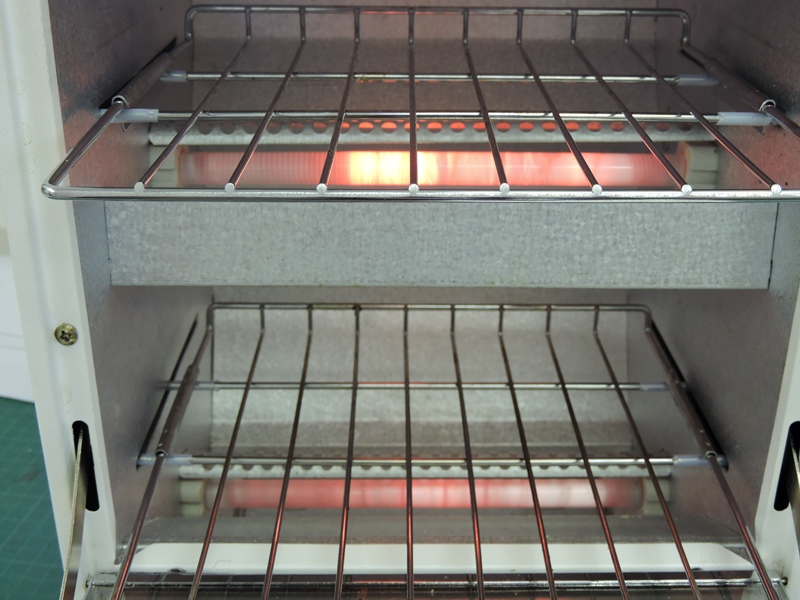

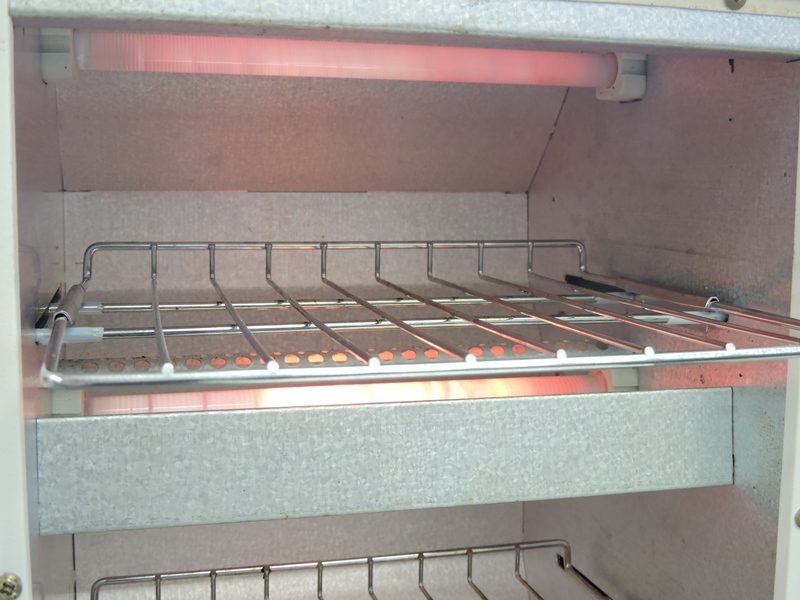

 下段のヒーターからも発熱しています。 時間が経過すると赤熱状態になります。 |
 上段・中段のヒーターも問題なく 発熱・赤熱しています。 |
|
 修理の経過をご依頼者様に説明したところ、取りあえずこの状態で使っていただけるとの ことです。再度不具合が生じた時点で、補修部品を手配することで了解をいただきました。 |
||
|
||
