| ・ＢＲＡＶＩＡの録画用内蔵ＨＤＤ交換（２０１８．６．１７） |
 液晶テレビに内蔵されている録画用ＨＤＤユニットを交換します。内蔵型は 最近少なくなったように思いますが、どうなのでしょう。録画した番組が再生 されないことがあるそうです。ＨＤＤユニットの劣化が疑われる症状です。 |
||

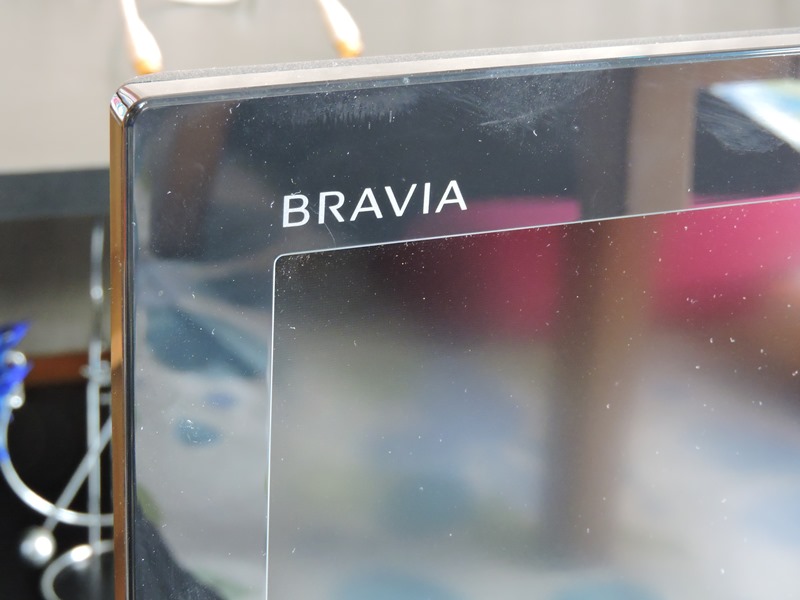

 ＳＯＮＹ製、ＢＲＡＶＩＡです。かつて韓国製・中国製に押されて低迷し続けた ブランドですが、４月に交代した平井一夫前社長のリーダーシップにより、 ４Ｋ・有機ＥＬの新製品が投入されるなど、勢いを取り戻しつつあります。 |
||

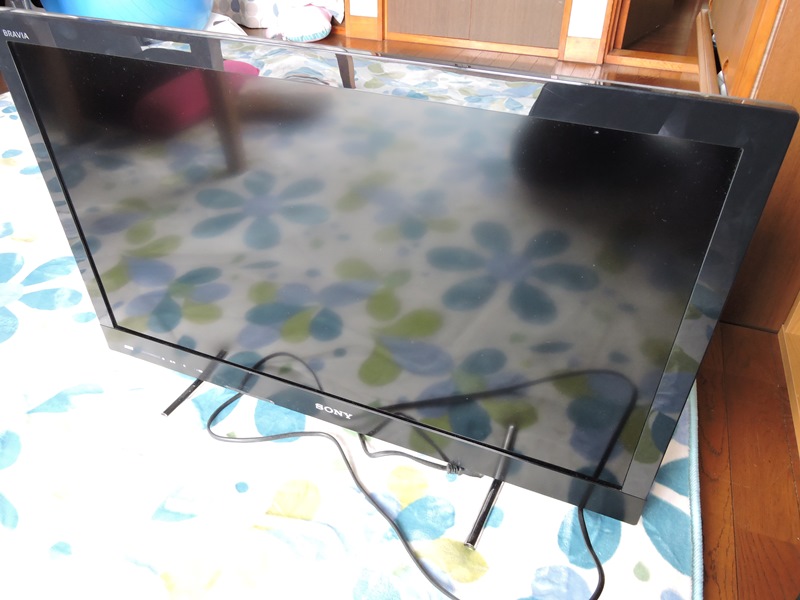

 電源コード・アンテナ線を抜き、テレビ台の上 から床面に下して作業させてもらいます。 |

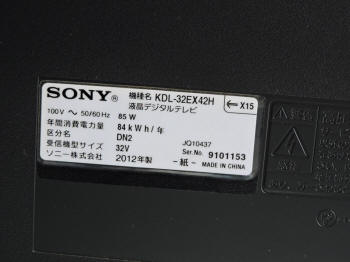

 機種名を確認します。ＫＤＬ－３２ＥＸ４２Ｈ、２０１１年の 発売で平井社長就任前の赤字決算当時の製品です。 |
|

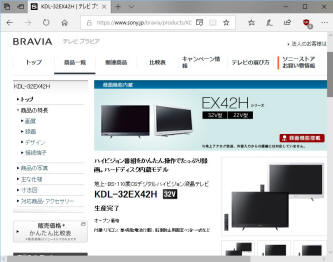

 とうに生産終了していますが、ＷＥＢサイトには、 現在も同型機のスペックが記載されています。 |

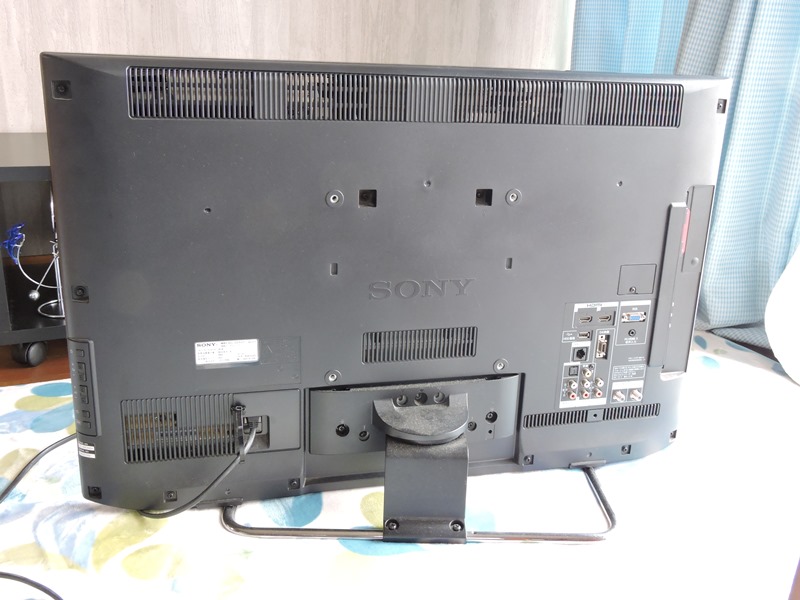

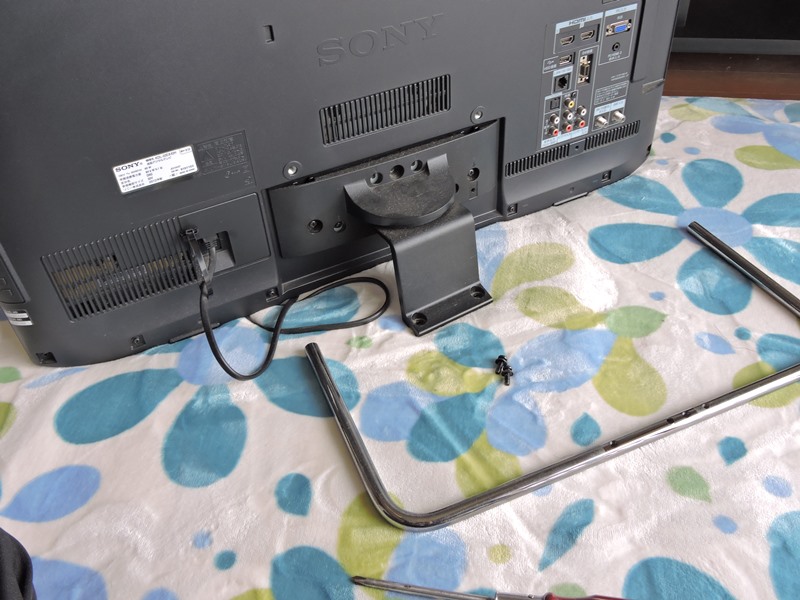

 パネルを床面に寝かせる際、スタンドが邪魔に なります。いったん取り外しておきます。 |
|
 仕様では重量８．６ｋｇ、このような 簡単なスタンドで十分なのでしょう。 |
 床面に柔らかい絨毯が敷かれているので 特に養生の必要もなく寝かせられます。 |
|

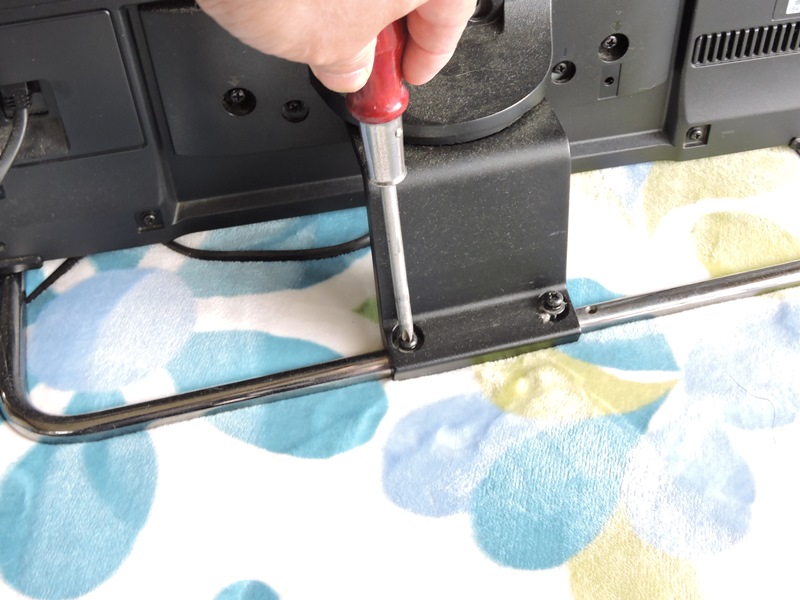

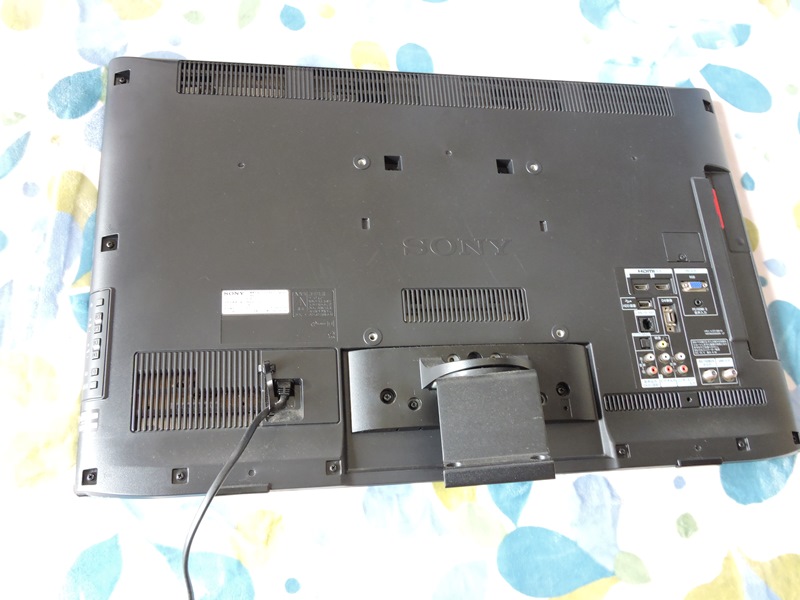

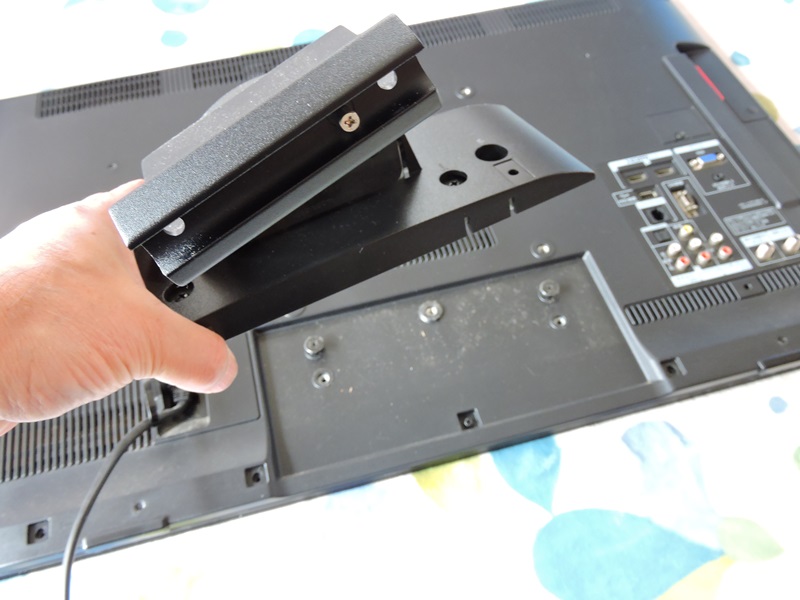

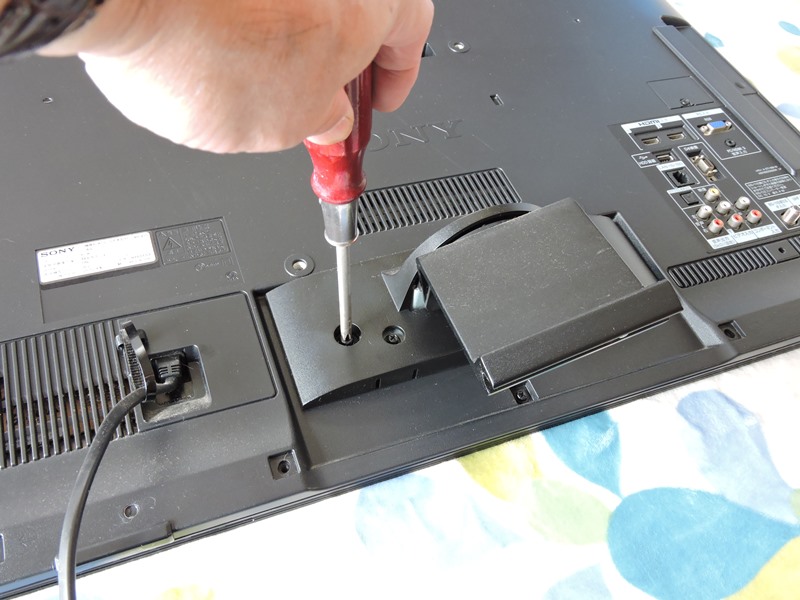

 本体にスタンドを固定するステーを取り 外します。強固にネジ止めされています。 |
 ２本の固定ネジに加え、ステー内に 滑り込ませるネジがさらに２本あります。 |
|

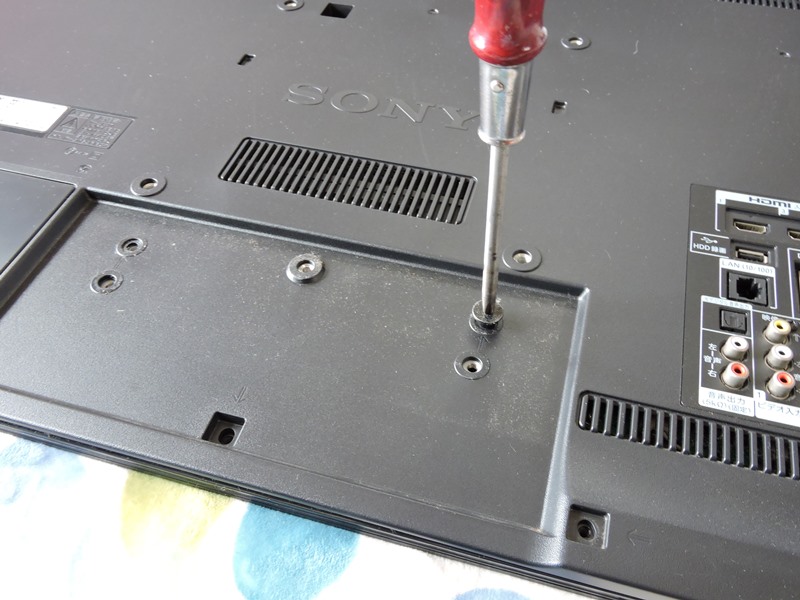

 その２本も緩めます。裏カバーを貫通して 内部の構造部品にねじ込まれています。 |

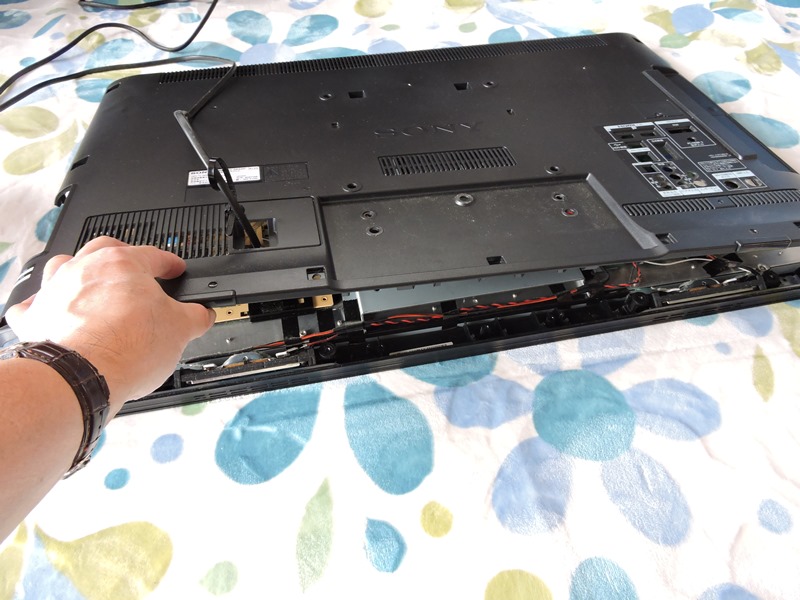

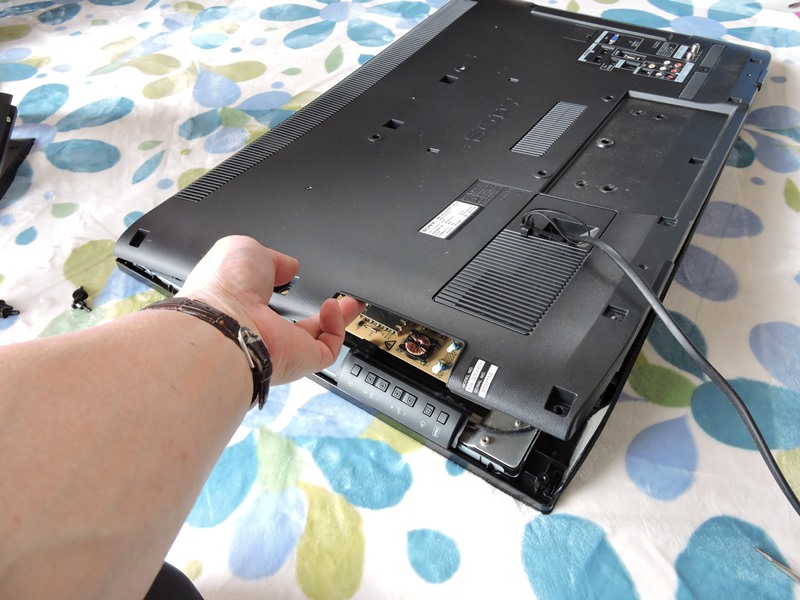

 周囲をぐるりと固定しているネジを 全て緩め、裏カバーを分離します。 |
|

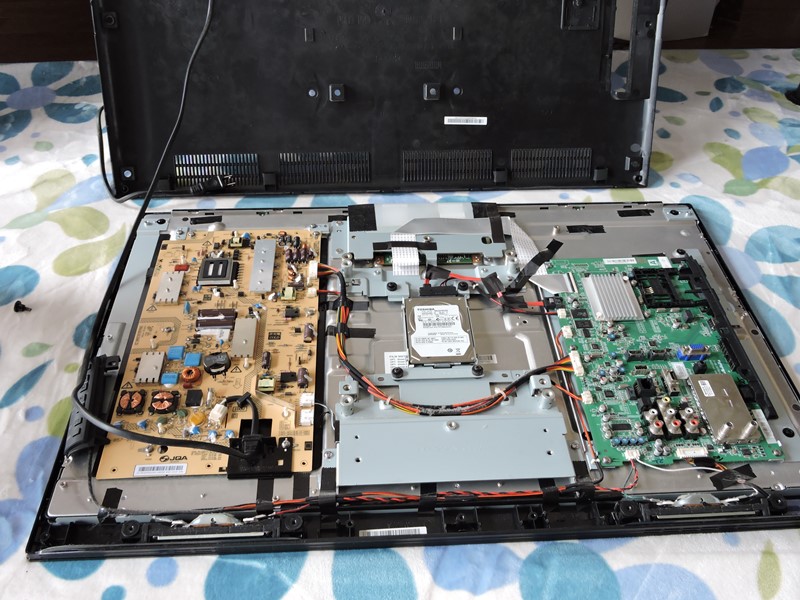

 ネジ固定が多い分、ツメによる篏合は部分的です。比較的簡単に裏カバーを 開けることが出来ました。大きな回路基板が左右に１枚ずつ組み込まれています。 |
||
 ２枚の大型基板の中間は広い空き地のような状態で、その 中心に録画用ＨＤＤユニットが寂しく取り付けられています。 |
||

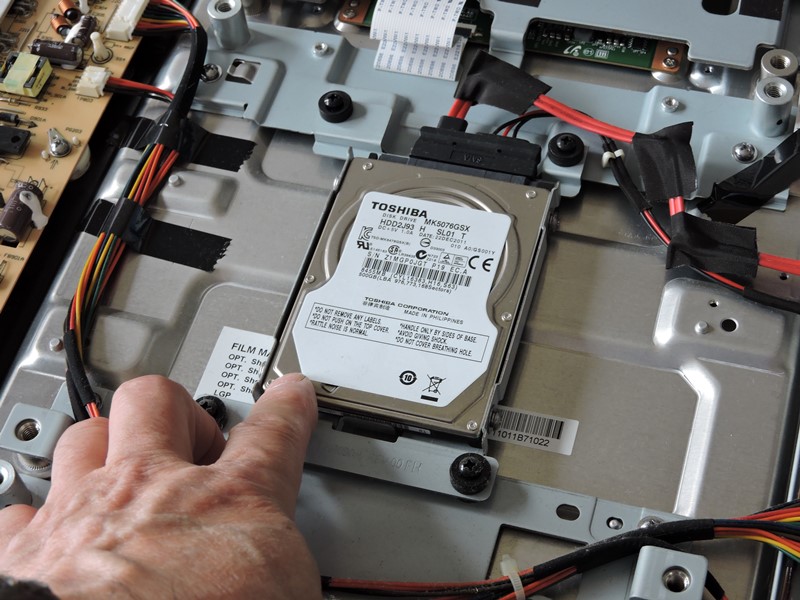

 ノートＰＣ用の２．５インチＳＡＴＡドライブです。最近、 調子の悪いノートＰＣでＳＳＤに交換されるヤツです。 |

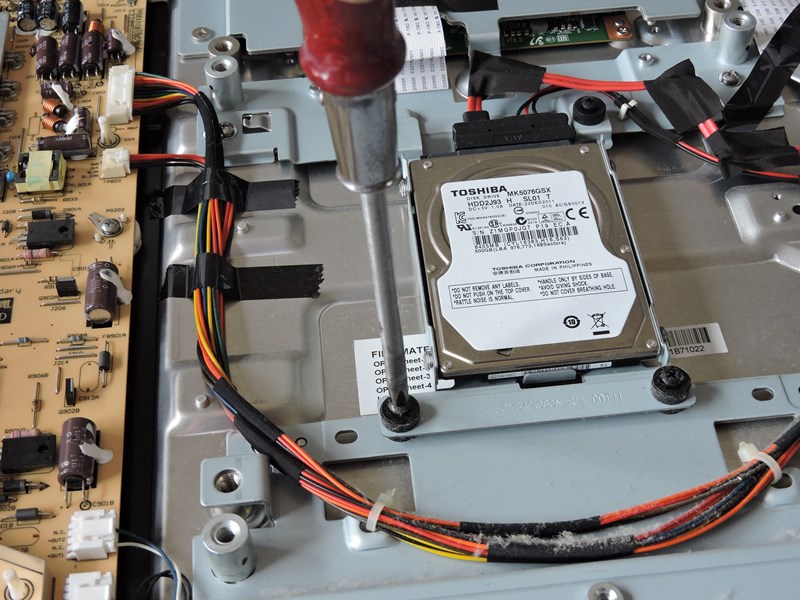

 テレビ本体には軟質ゴム製のスリーブを 介して固定されています。衝撃対策でしょう。 |
|

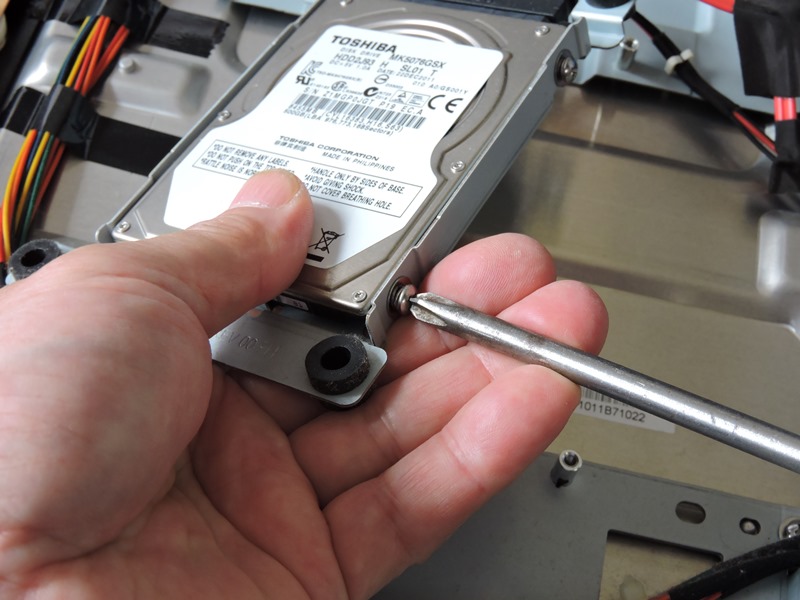

 ノートＰＣでもここまで丁寧には実装されて いません。さらにマウントを取り外します。 |

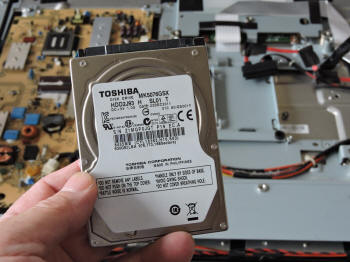

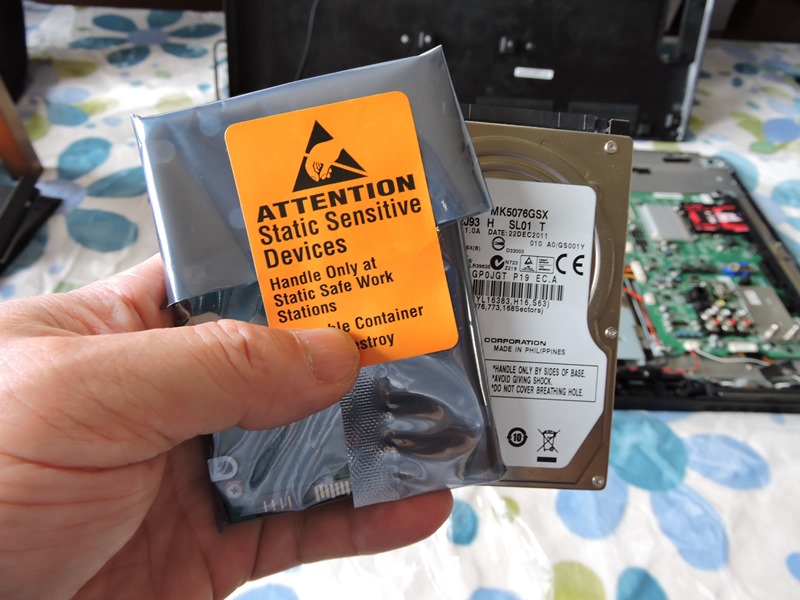

 ＴＯＳＨＩＢＡ製５００ＧＢの ごく普通のユニットです。 |
|
 時々デフラグをかけるとか初期化（フォーマット）される わけもなく、この際新品のユニットに交換してしまいます。 |

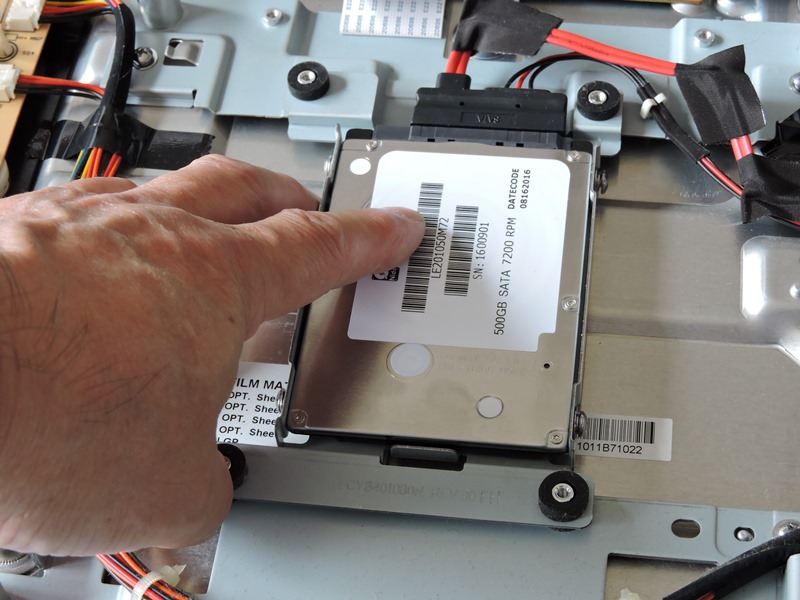

 同じく５００ＧＢ、ＳＡＴＡ接続（６Ｇｂｉｔ／ｓ） ７２００ｒｐｍ、（かつての）高性能モデルです。 |
|
 肝心のＨＤＤユニット交換は僅か数分、再び延々と ネジ止め作業で、取り外した裏カバーを取り付けます。 |

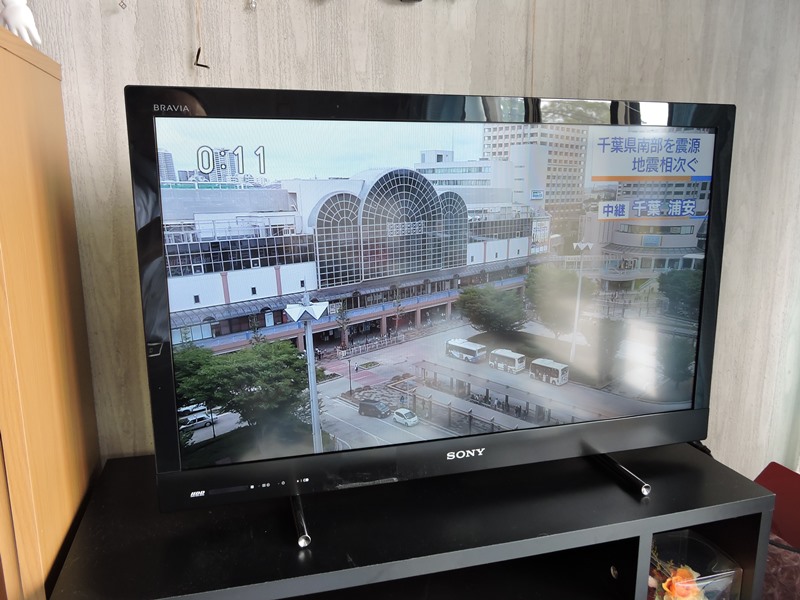

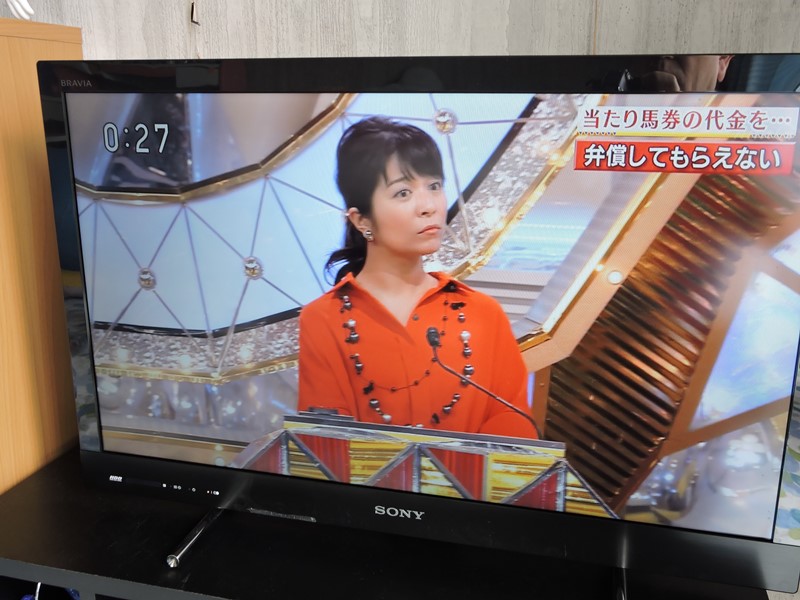

 テレビ台に戻して電源コード・アンテナ線を接続しＯＮに します。交換作業中ヘマはなかったようで、映像が出ます。 |
|
 もうひとつ重要な作業があります。ＨＤＤユニットは交換しただけでは使用することが 出来ず、ＰＣと同様に初期化（フォーマット）が必要です。ＳＯＮＹ製ＨＤＤレコーダーの ように一部製品では、ＨＤＤユニットと本体基板のペアリング作業が必要な場合もあり ますが、ＢＲＡＶＩＡはそこまで不自由ではありません。初期化を行うには、リモコンの 特別なキー操作により本体をサービスモードに移行させます（手順の説明は控えます）。 |
||

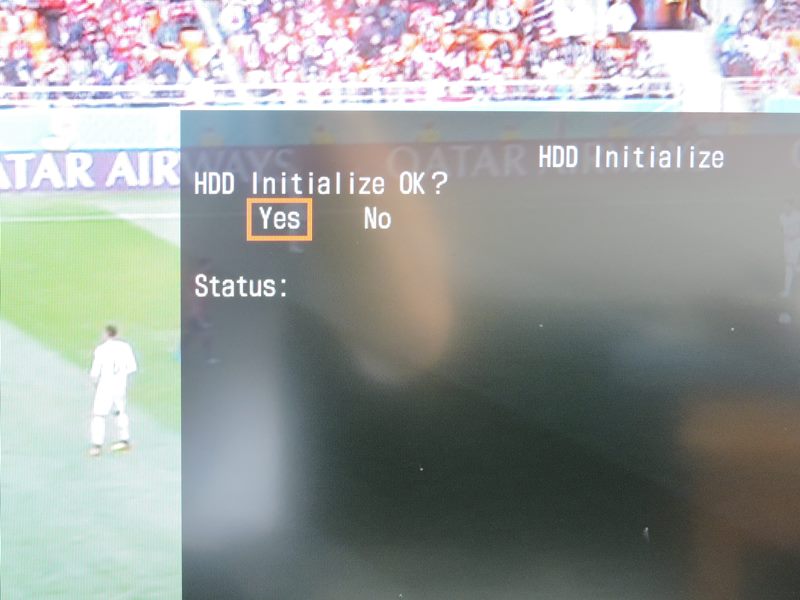

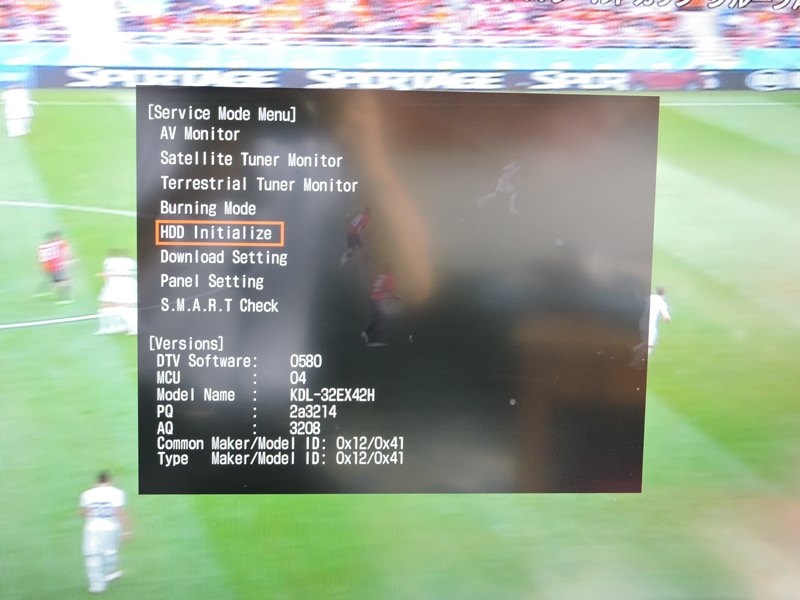

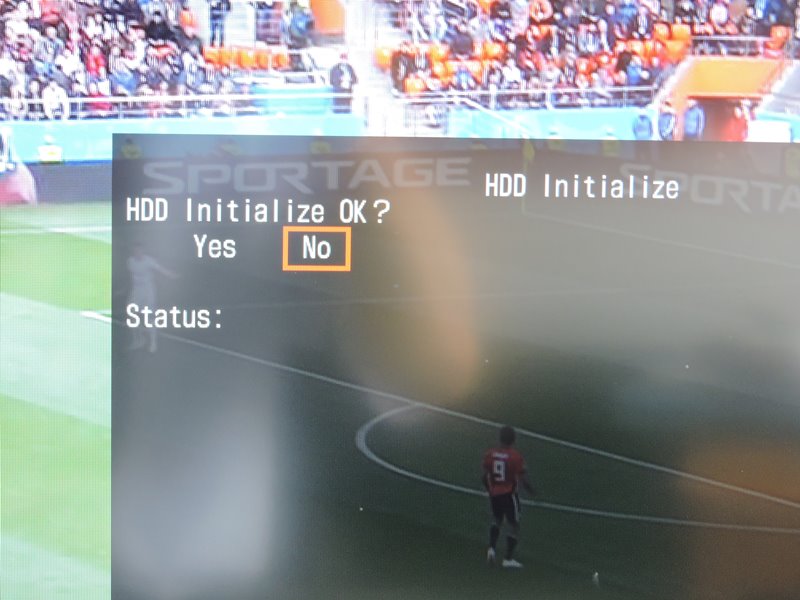

 「Ｓｅｒｖｉｃｅ Ｍｏｄｅ Ｍｅｎｕ」の「ＨＤＤ Ｉｎｉｔｉａｌｉｚｅ」を 選びます。「Ｙｅｓ」か「Ｎｏ」を聞いてくるので、 |
 「Ｙｅｓ」を選択します。メニューに出ていた 「Ｂｕｒｎｉｎｇ Ｍｏｄｅ」って何でしょう？ |
|

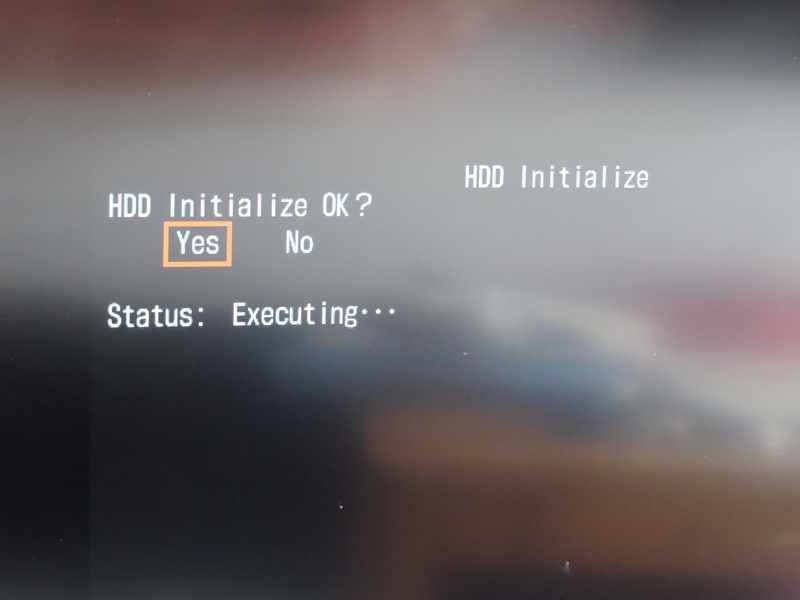

 「Ｓｔａｔｕｓ：」がしばらく「Ｅｘｅｃｕｉｔｉｎｇ・・・」を 表示した後、「Ｃｏｍｐｌｅｔｅ」に変わります。 |

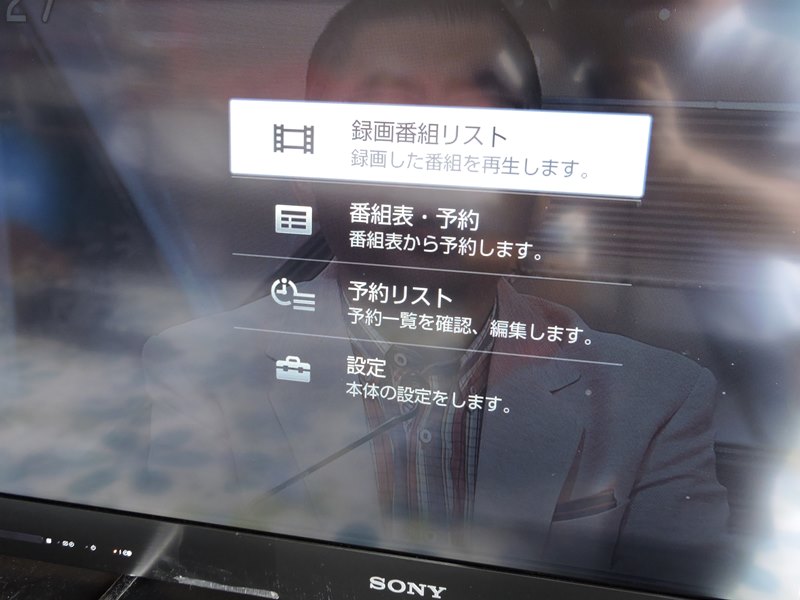

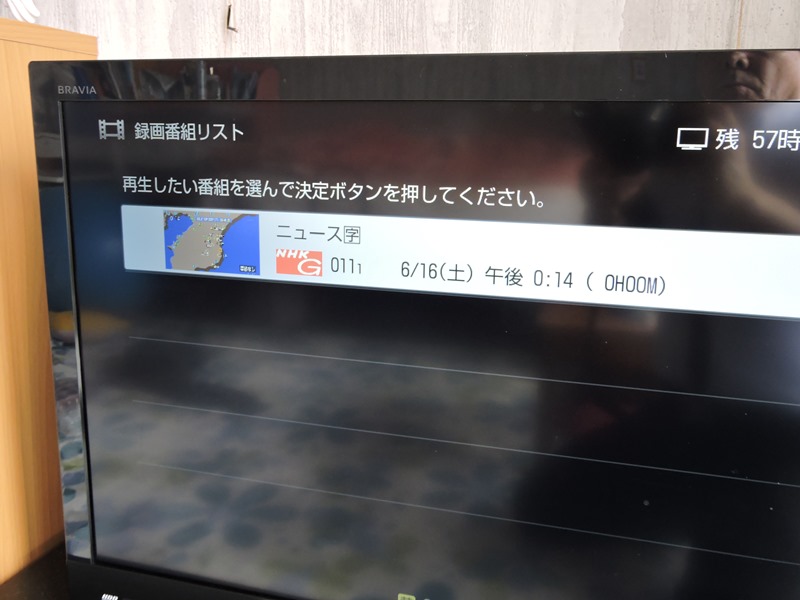

 早速動作確認を行います。放送中の番組を適当に 録画してから、録画番組リストを表示させます。 |
|
 お昼のニュースが部分的に録画 されています。再生させてみます。 |
 問題なく再生されます。ＢＲＡＶＩＡらしい バランスの良い安定した画質です。 |
|
|
||
