| ・ＧｌａｍＰａｌｍヘアアイロン電源コード内部断線（２０１７．７．３１） |
 グランパーム社製品の修理依頼が続いています。同社のアフターサービス体制が 十分ではないようで、ご依頼主の方々は「どこの電器店に頼んでも断られた」と 一様におっしゃいます。「ＧｌａｍＰａｌｍ＋修理」で工房ＷＥＢがヒットするようです。 |
||

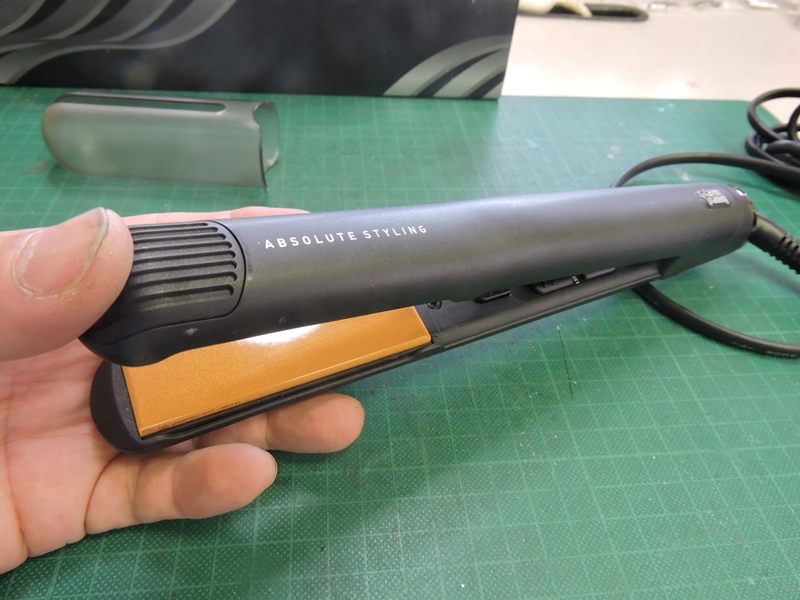

 今回は同社製アブソルートスタイリング シリーズのひとつ、ヘアアイロンです。 |
 事前に連絡を頂戴しており、通電したりしなかったりを 繰り返し、電源コードの断線が疑われるとのことです。 |
|

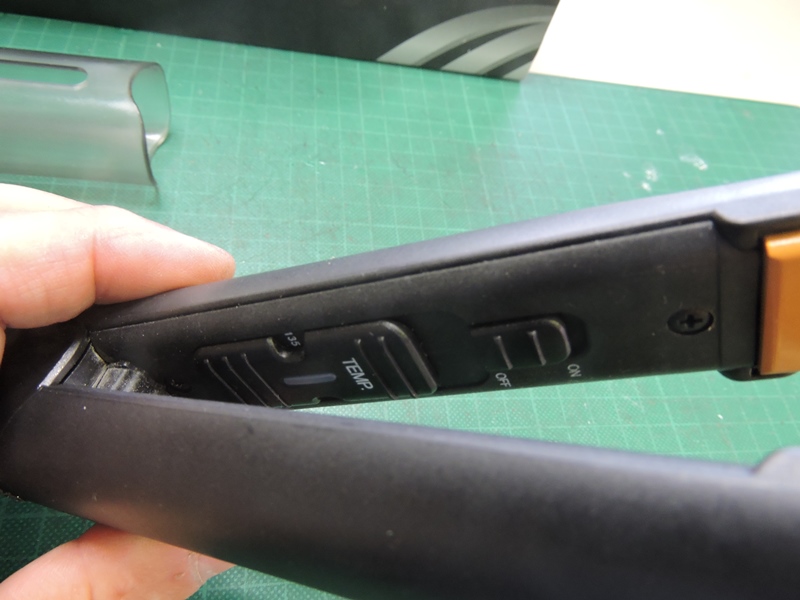

 ドライヤーと同様にプロ仕様のようで、美容師さんたちの 手に馴染むデザイン・・緻密な実装が施されています。 |

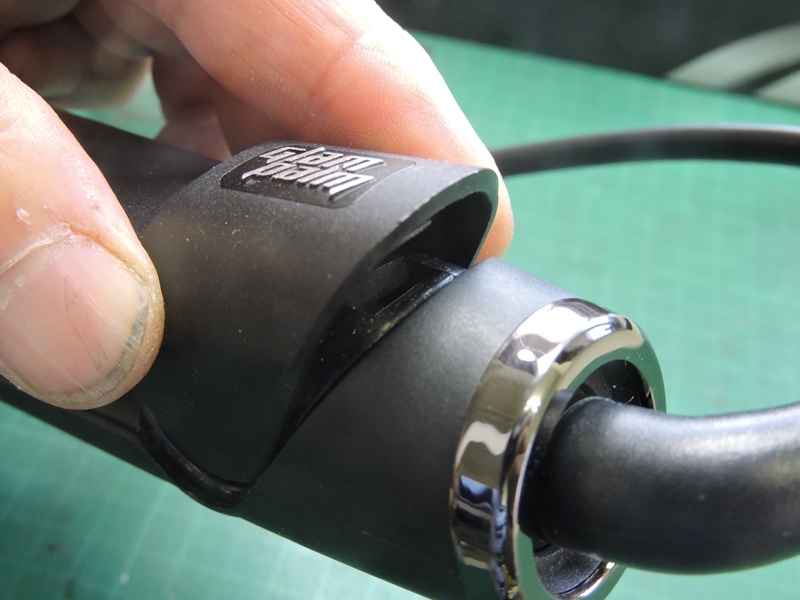

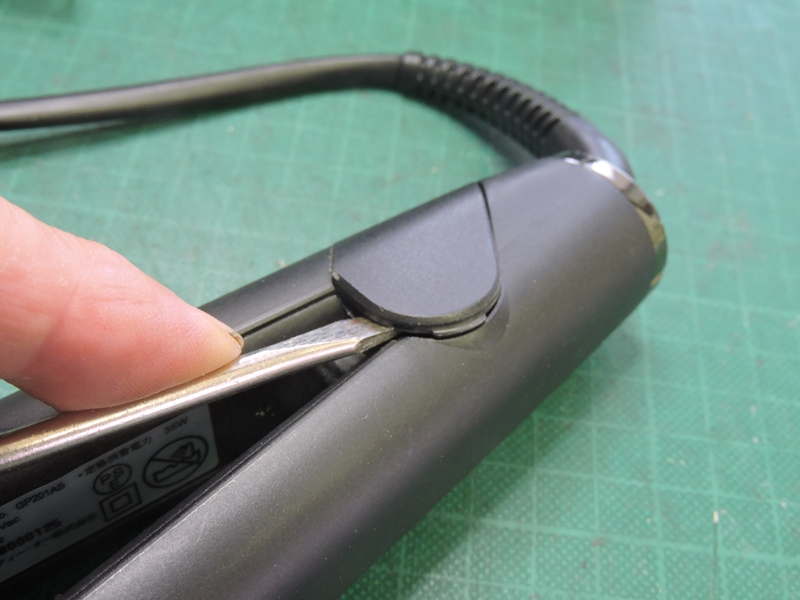

 アームの回転軸を外側から覆うカバーを 外します。精密に成形されたパーツです。 |
|
 電源コードが引き込まれている先にある ので、この中に接続部分があるはずです。 |

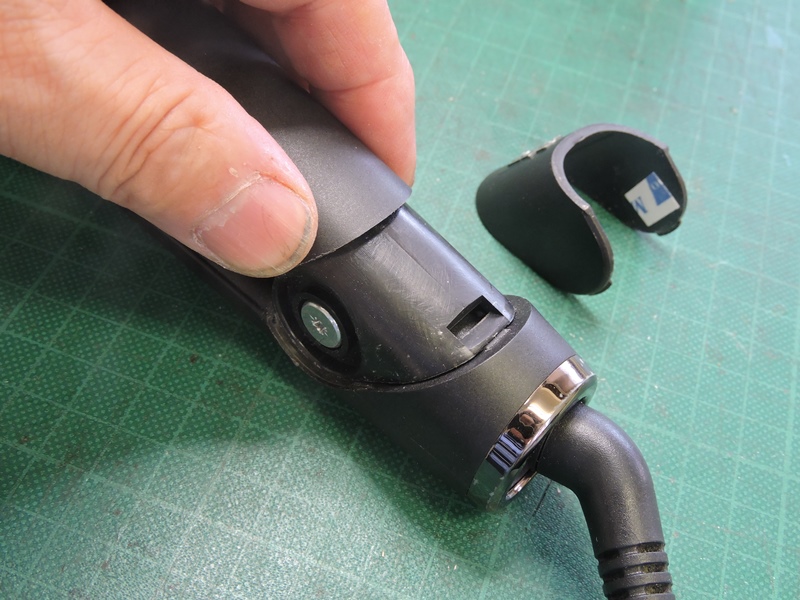

 カバーの内側に回転軸になるネジが現れました。 同時に上下のアームカバーを連結しています。 |
|

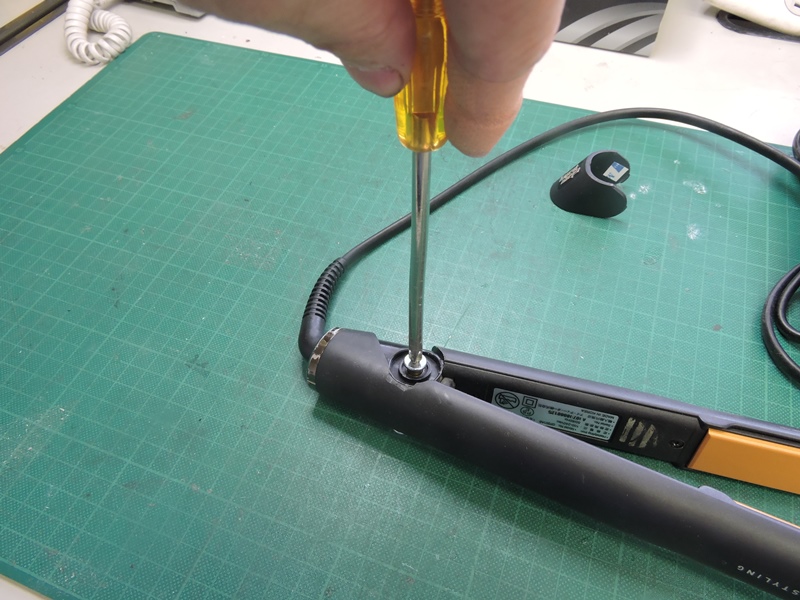

 このネジは非常に固く締め付けられており、 ドライバーを使用するだけでは緩みません。 |

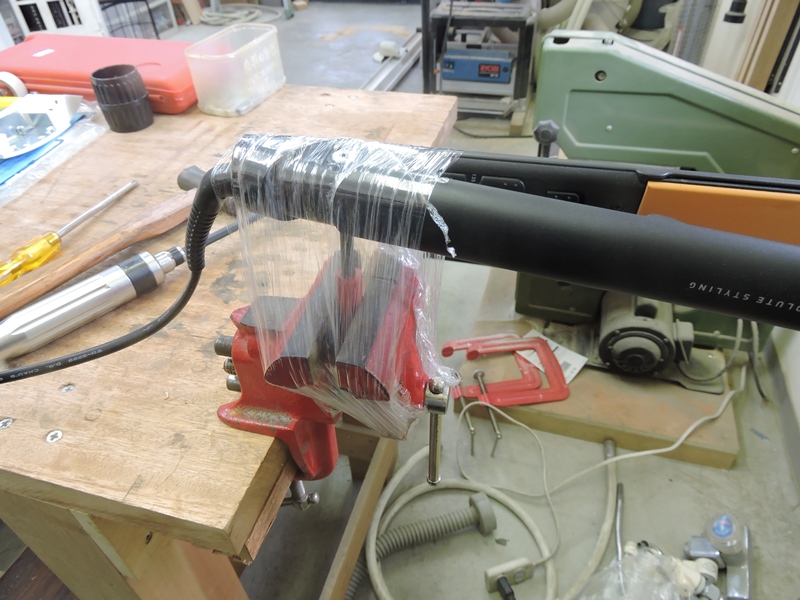

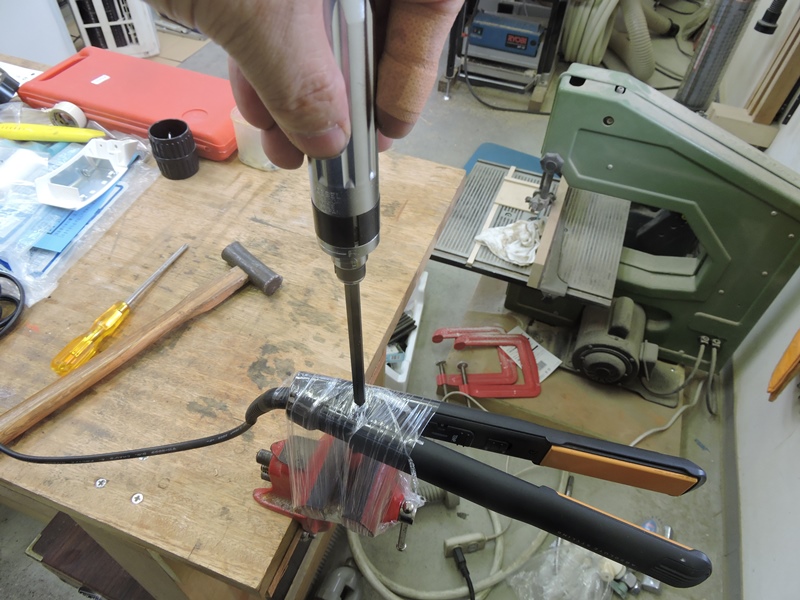

 止むを得ずインパクトドライバーを 使用します。予めバイスに固定します。 |
|
 ハンマーで数回叩いて ネジの固着を解放します。 |

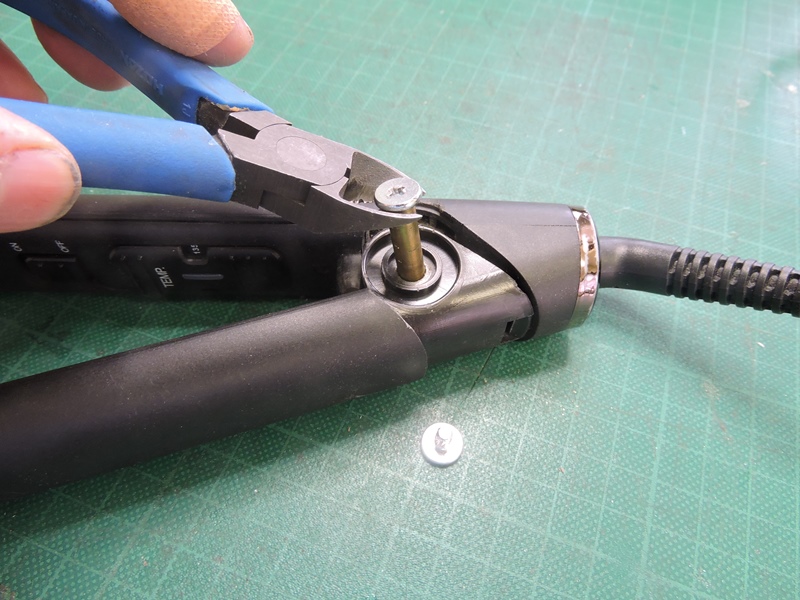

 シャフト側とキャップ側に分かれた特殊な固定ネジです。 使用中に緩まないよう、強く締め込まれていたようです。 |
|

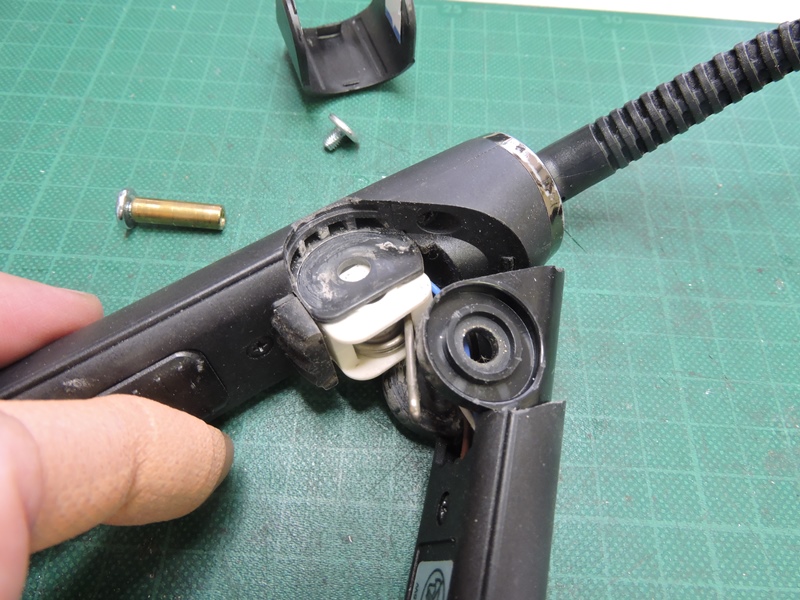

 回転軸周りに、アームを開いた位置に 戻すスプリングが組み込まれています。 |

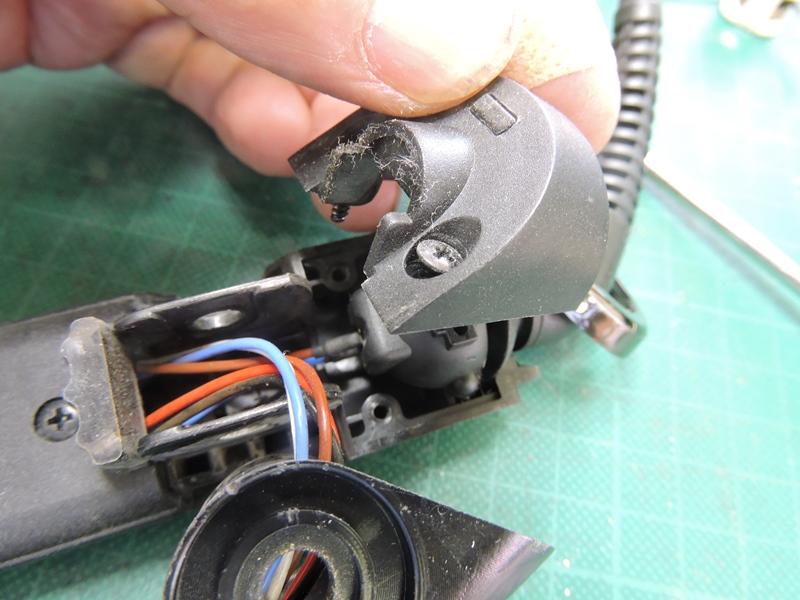

 電源コードの引き込み部カバーです。 非常に丁寧な設計がなされています。 |
|
 カバーを取り除くと電源コードが簡単に外れてきました。コードの先端はボール 形状のプラグ式になっており、自在に回転することで業務使用時にもコードが 捩れません。プラグによる特殊な接続構造のため、完全に修理するには製造元 から補修部品を取り寄せる必要があり、結果多大な費用と時間がかかることで しょう（ほぼ不可能です）。この構造を残したままで修理する必要があります。 |
||

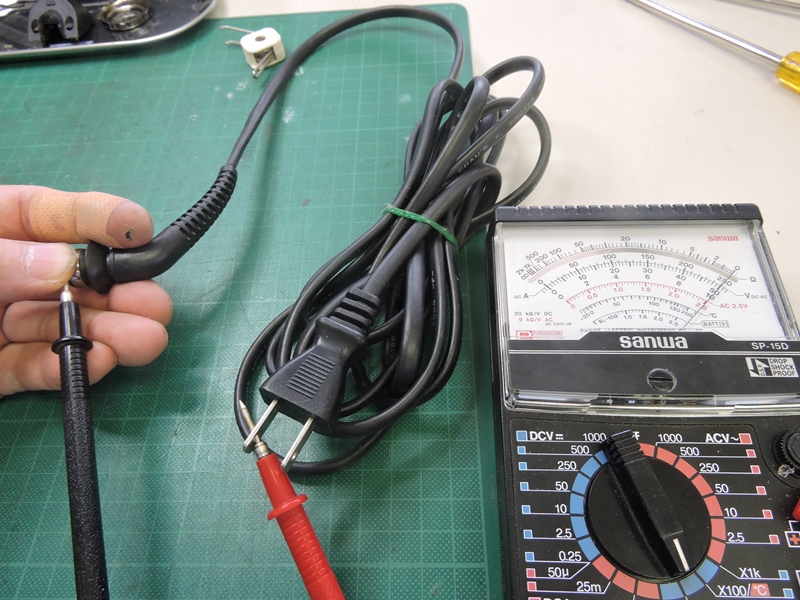

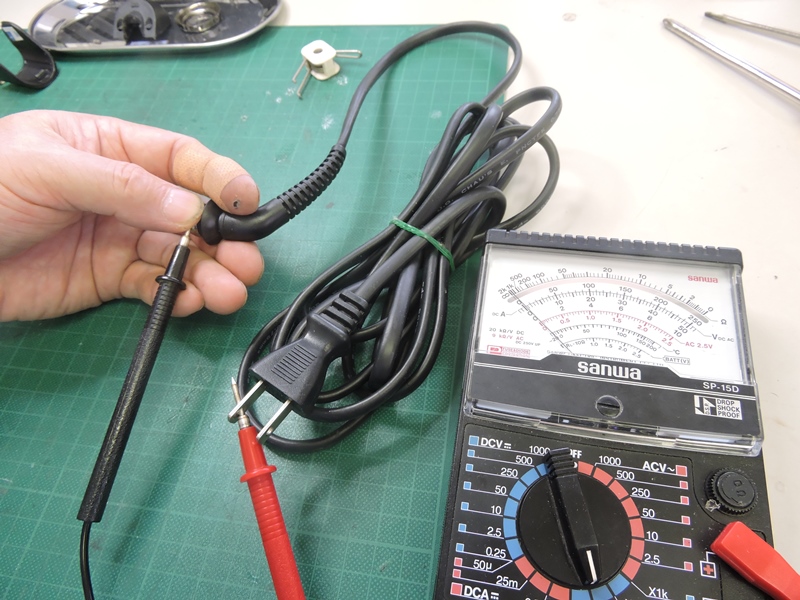

 ボールの端子とプラグ間で導通を確認 します。この状態で導通がありません。 |
 しかし、本体側のコードの根元を少し 動かすと一瞬導通してすぐに切れます。 |
|
 コード根元の保護材に覆われた 辺りに断線個所がありそうです。 |

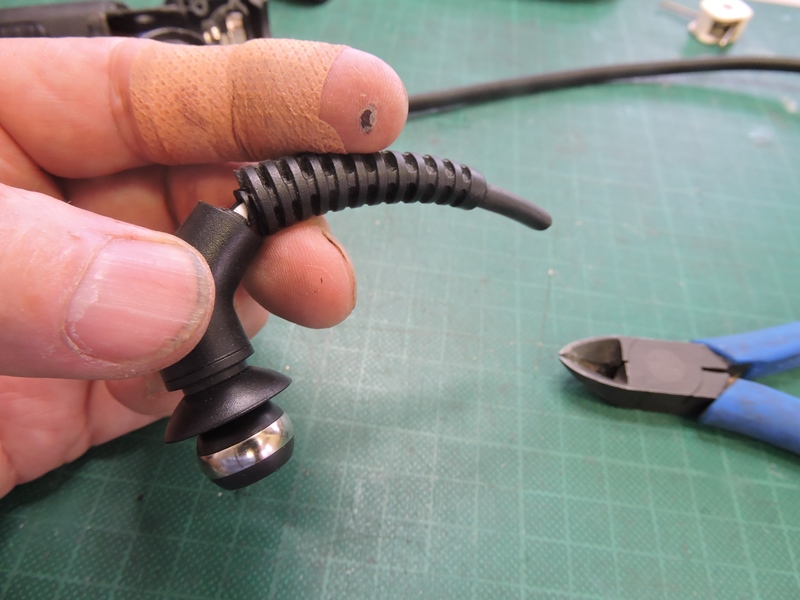

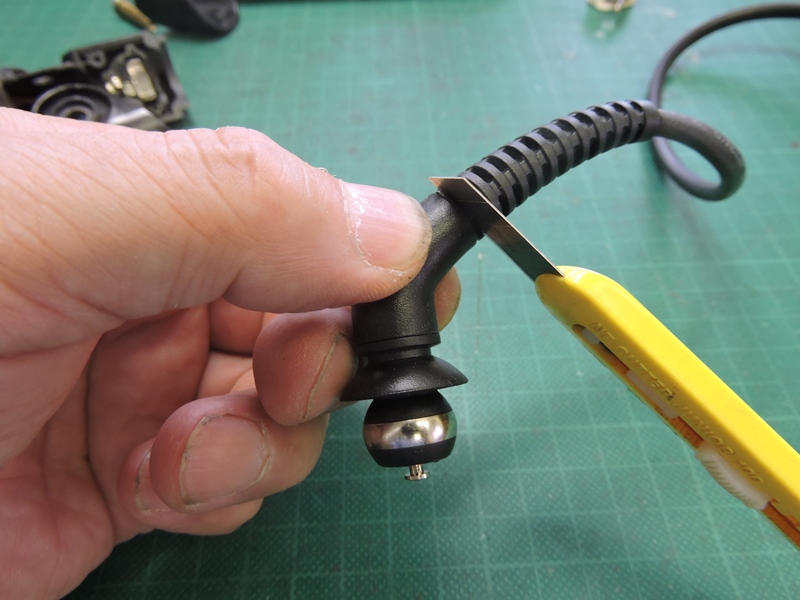

 ボール状の接続プラグを再利用しなければなり ません。保護材の部分を慎重に切り離します。 |
|

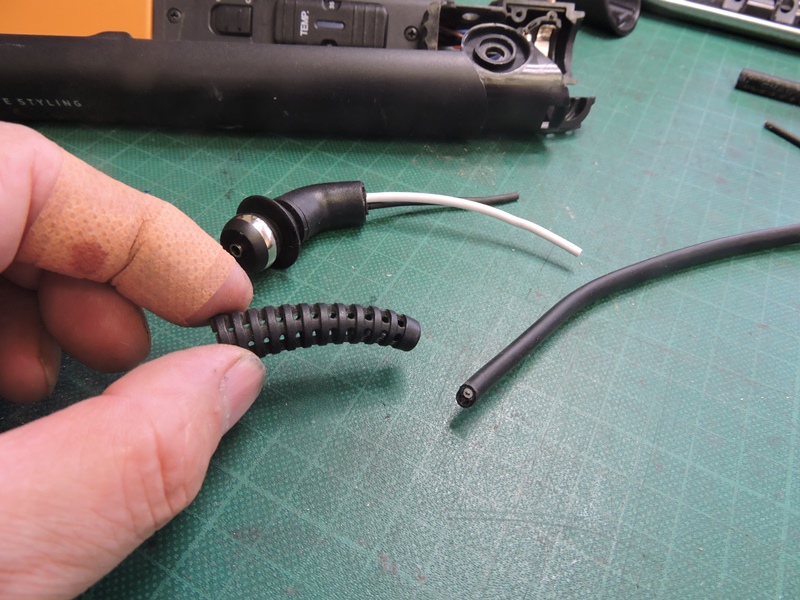

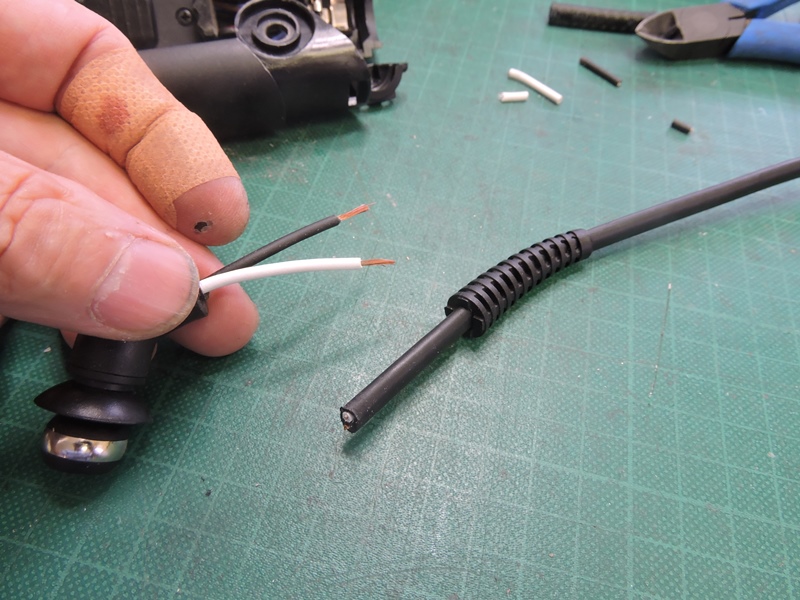

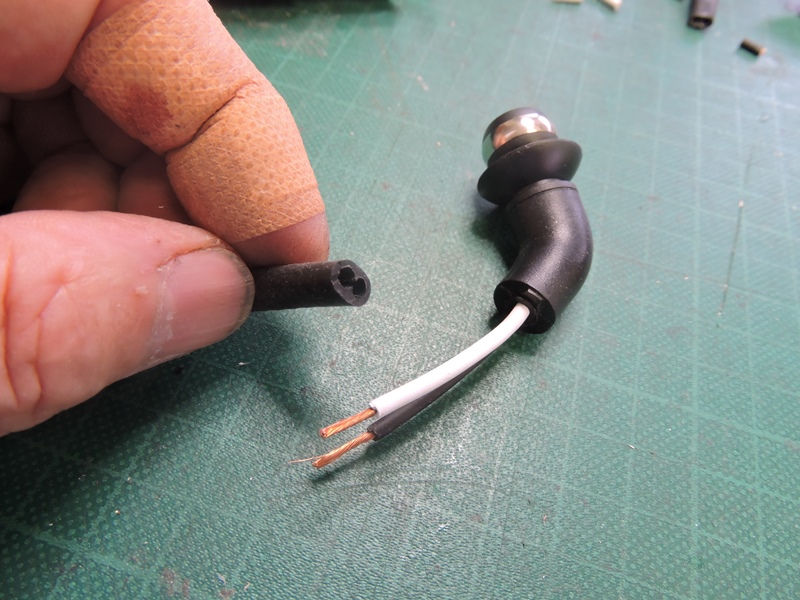

 保護材を引き抜きます。コードの外側被覆も 同時に抜け、白・黒２本の芯線が見えています。 |

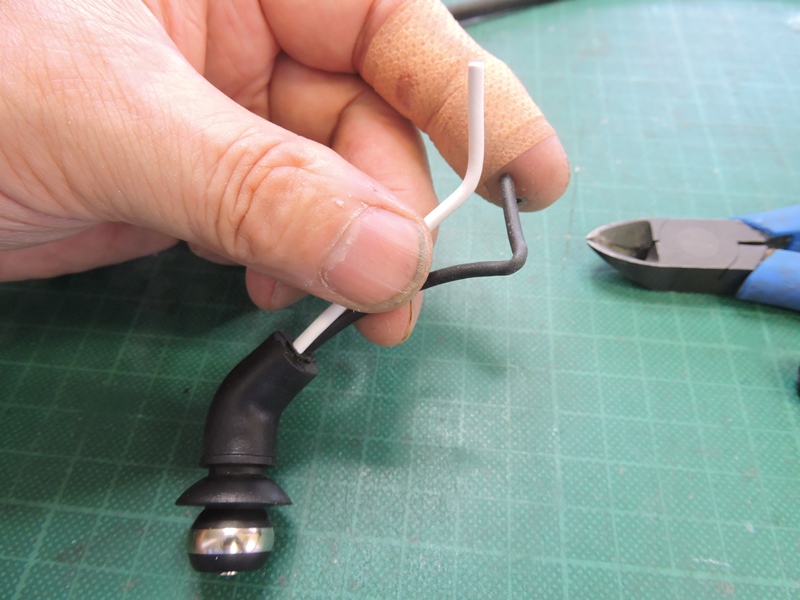

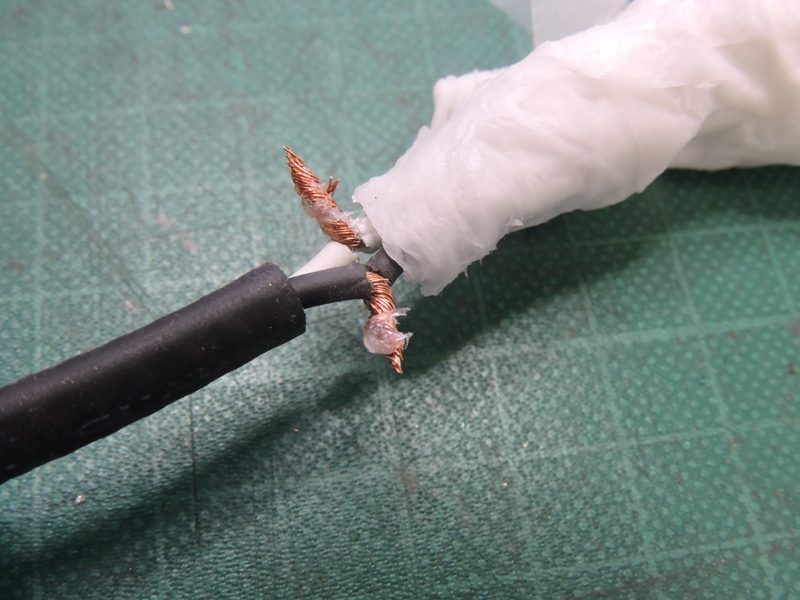

 ２本の芯線とも、途中で折れ曲がる部分が あります。明らかにここが断線個所です。 |
|

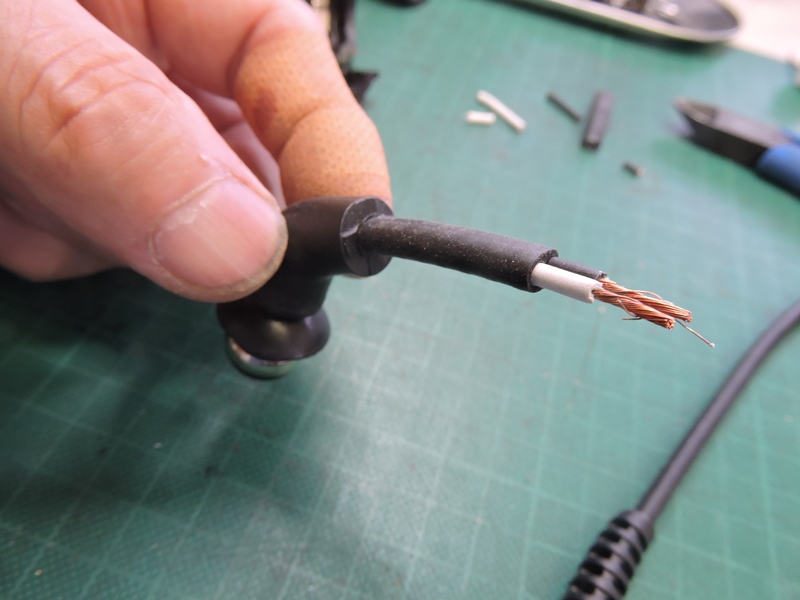

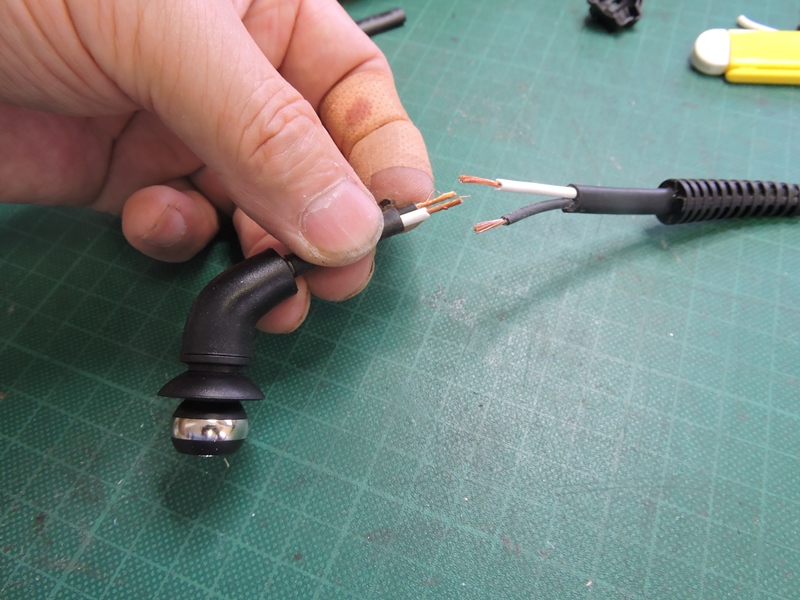

 プラグを再利用するため、僅かに残っている 芯線を使い接続し直さなければなりません。 |
 抜けていたコード外側被覆も再利用 します。元通り２本の芯線を通します。 |
|
 接続部分を避けるため、被覆の 長さを短めに調整しておきます。 |
 電源プラグ側のコードに保護材を 通し、コード端を処理します。 |
|

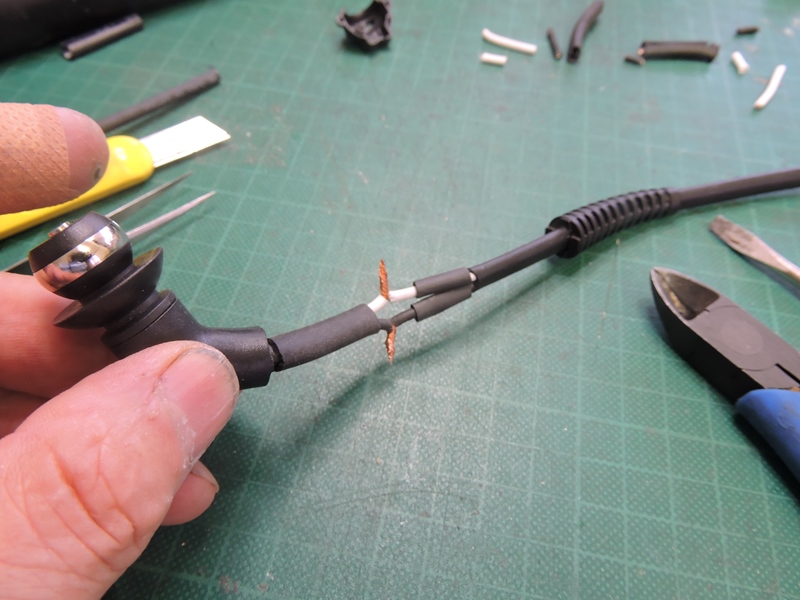

 金属芯線同士を捩じり合わせます。接続 金具等の本来の方法では接続できません。 |

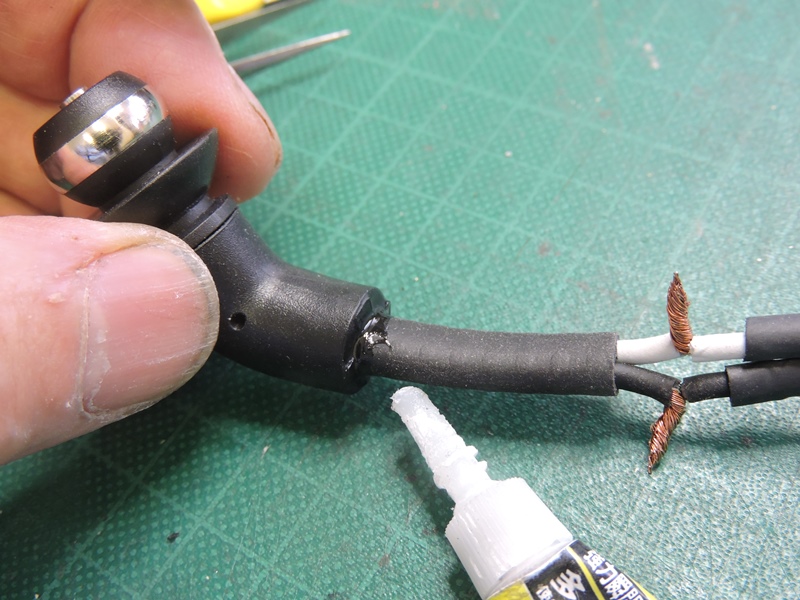

 コード外側被覆がボール状プラグ根元に 接する部分に瞬間接着剤を入れ固定します。 |
|

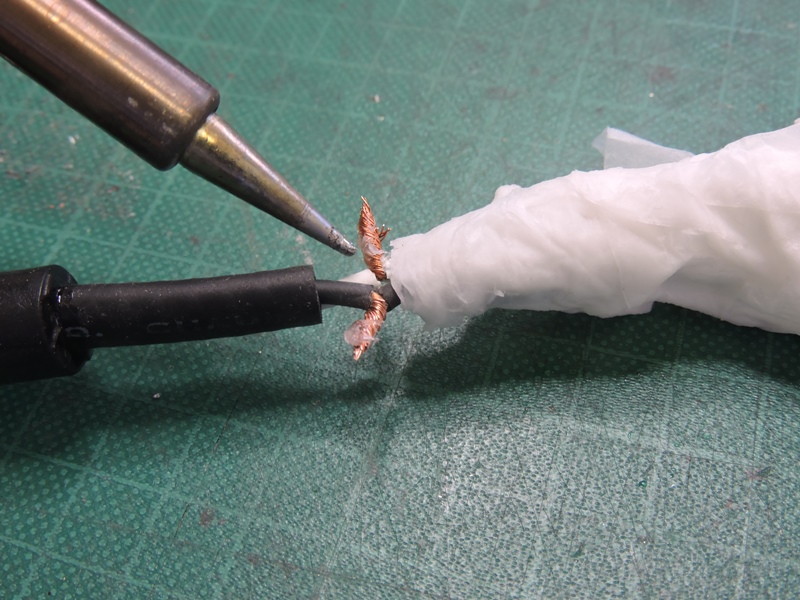

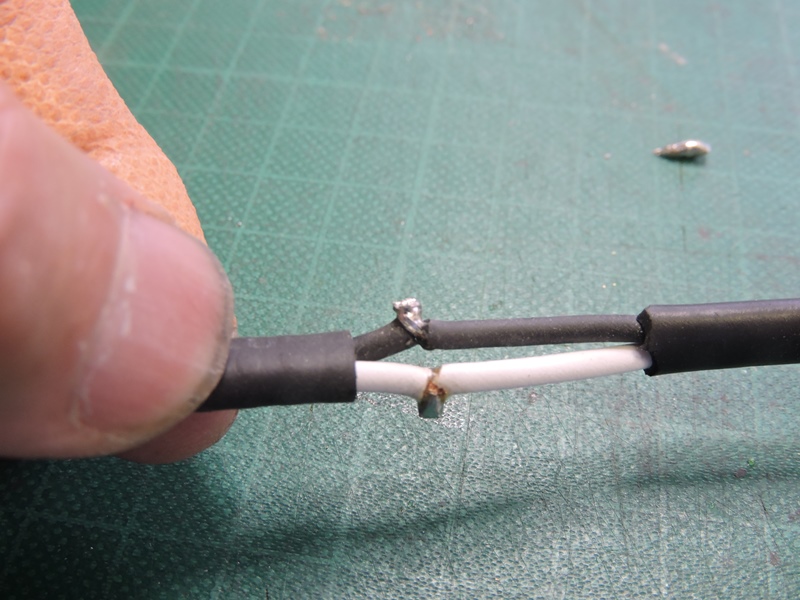

 金属芯線を捩じり合わせた部分を 半田付けにより固定します。 |
 捩じり合わせただけでは強度的にも電気的にも不安です。 半田部分が膨らまないよう慎重に半田を溶かし付けます。 |
|
 捩じり合わせ部の余分をぎりぎりのところで切り落とします。 芯線が接続箇所の前後で直線性が保たれるよう調整します。 |
||

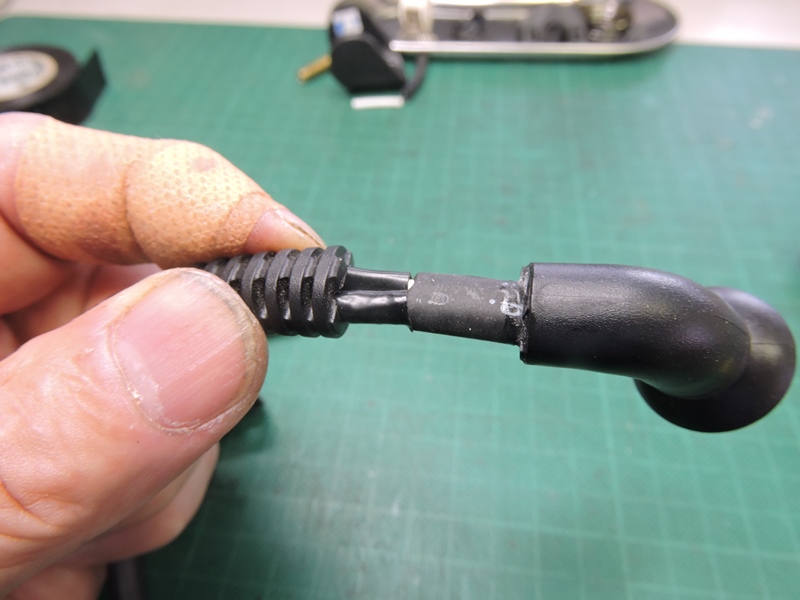

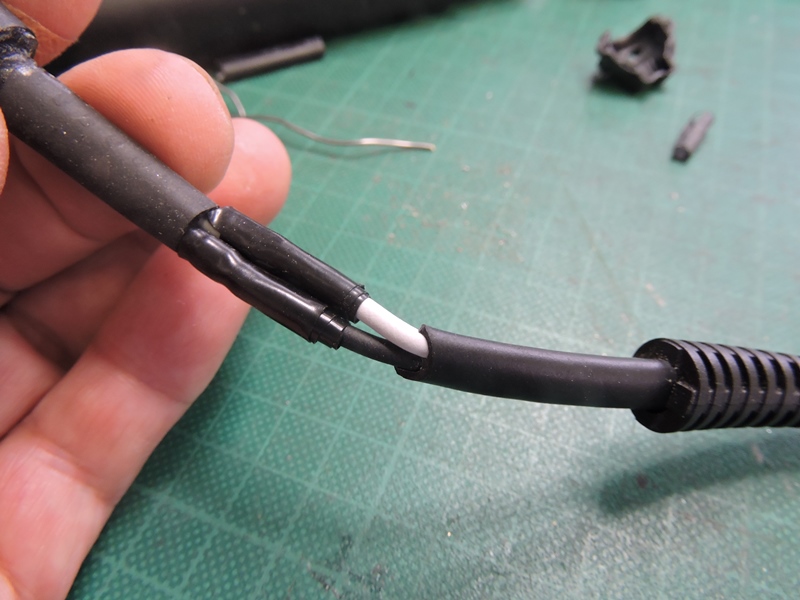

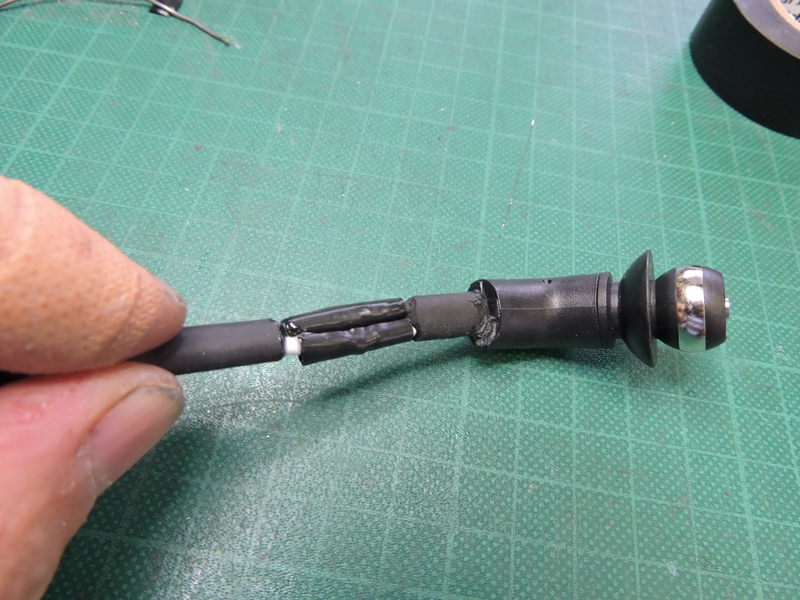

 薄手のビニルテープにより接続部分を絶縁・保護 します。外側被覆の外径を超えないようにします。 |

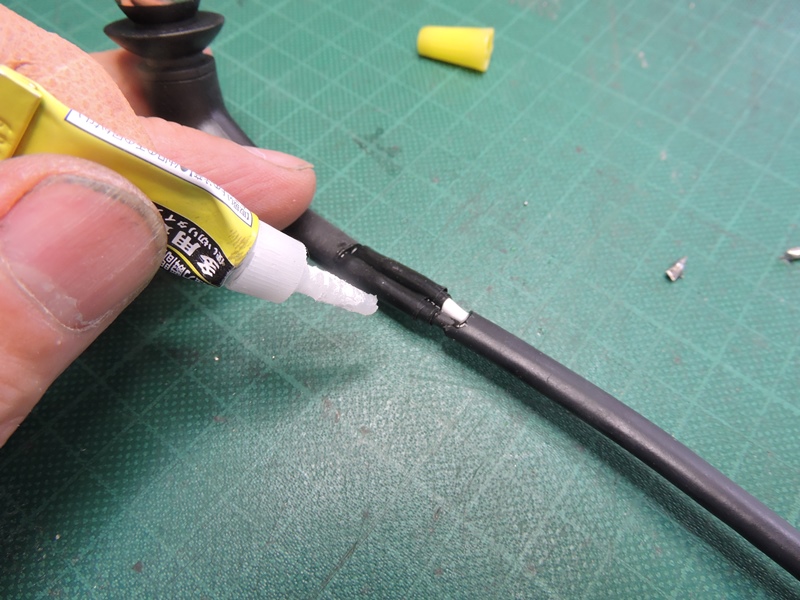

 ビニルテープの巻き付け端、外側被覆との 接続端に瞬間接着剤を入れて補強します。 |
|
 接続部分は外側被覆に覆われていない分、 引っ張りに対して強度が低下しています。 |

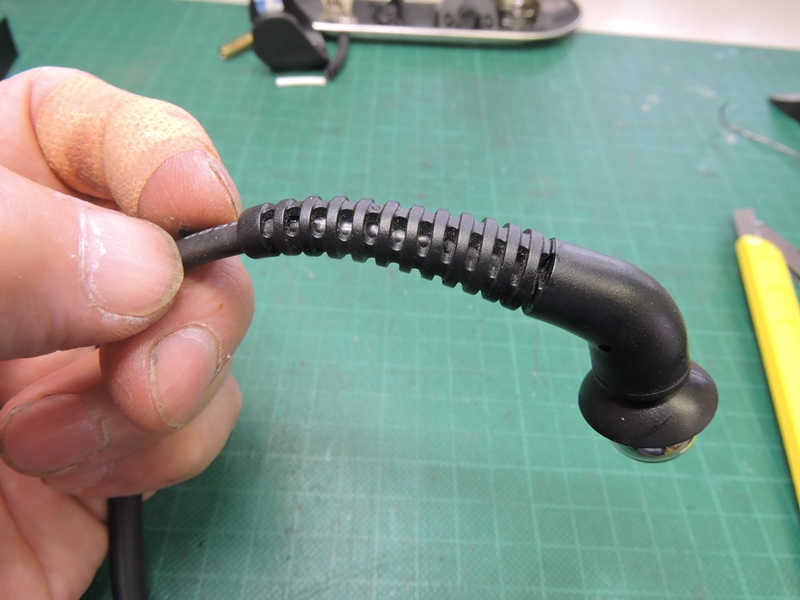

 コード根元の保護材と一体化することで 低下した強度を補うことができます。 |
|

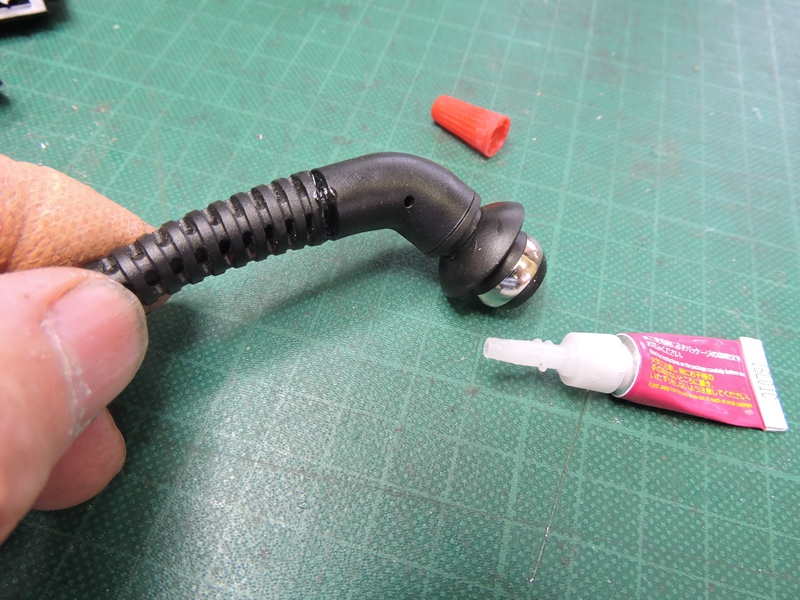

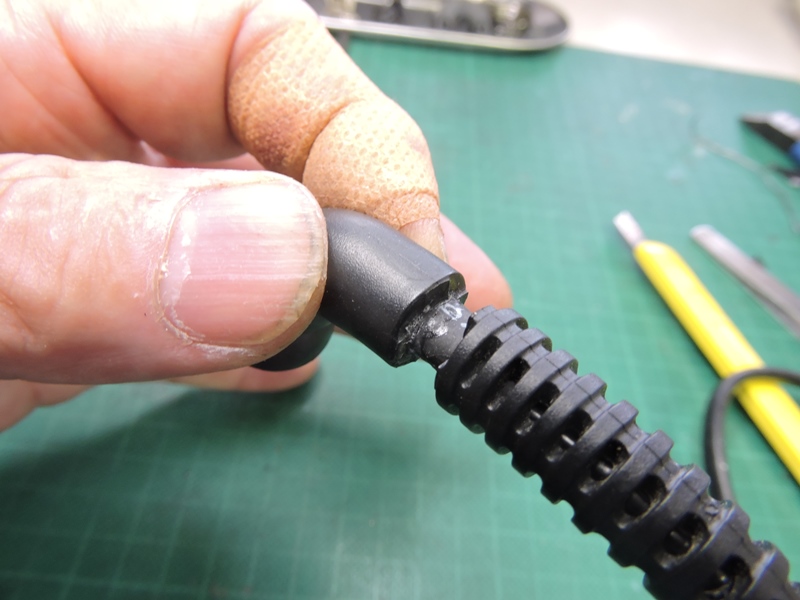

 ボール状端子との接合部分には エポキシ樹脂接着剤を入れます。 |

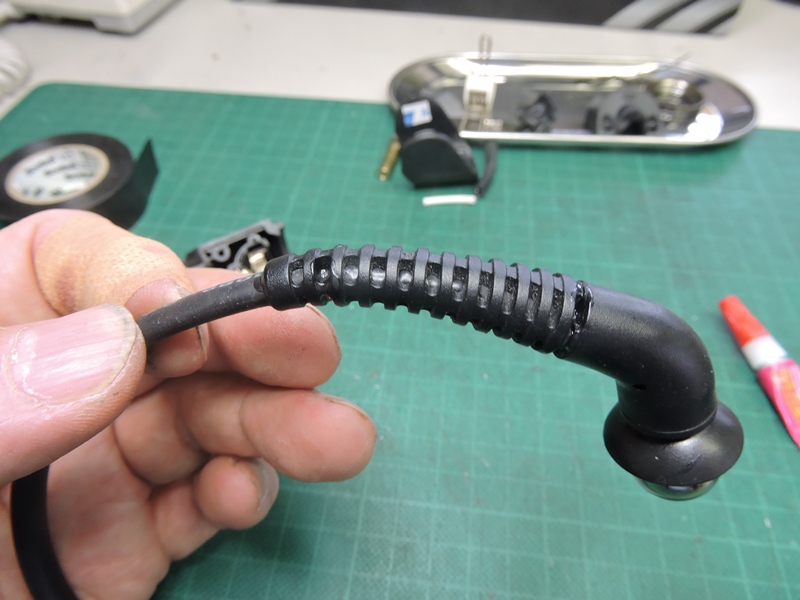

 保護材に可撓性を持たせるスリットから瞬間接着剤を 入れて、内側でコードと保護材を接着・固定します。 |
|
 おそらく製品の初期状態よりも強度が向上していると思われます。 ただし、再度断線が生じた場合、再修理はまず不可能です。 |
||
|
||
