| ・廃棄寸前の中型電子レンジ（２０１８．６．３） |
 ご依頼主もダメモトで問い合わせて下さったようです。既に新しい電子レンジを購入し 使用されています。新しいものは出力５００Ｗの小型で、以前に使用していた中型 ９００Ｗのものがやはり便利とのことです。また使えるようになると嬉しい・・そうです。 |
||

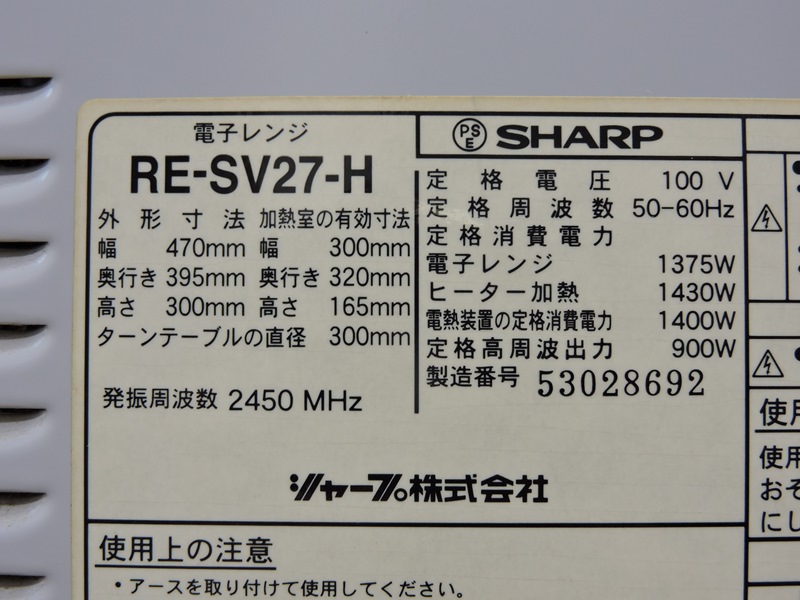

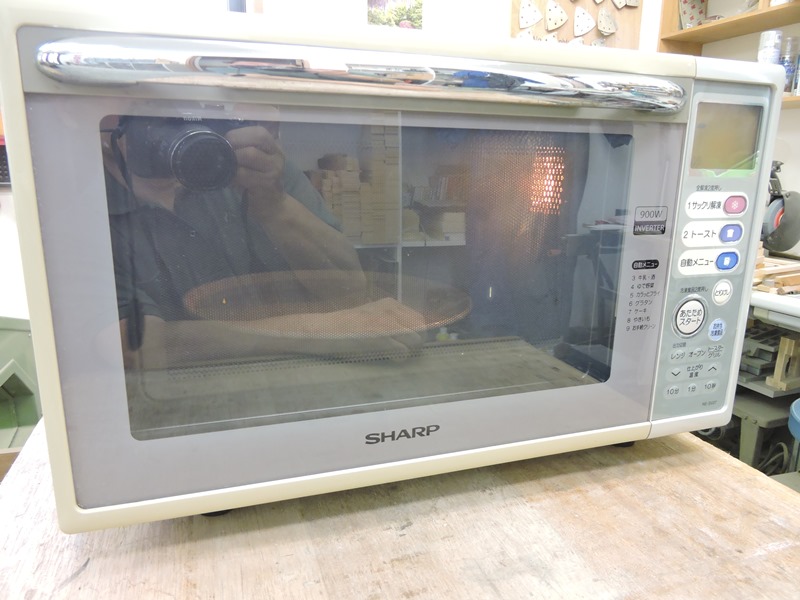

 ＳＨＡＲＰ製ＲＥ－ＳＶ２７－Ｈ、２００４年８月の発売 です。９００Ｗを出力するために１４００Ｗを消費します。 |

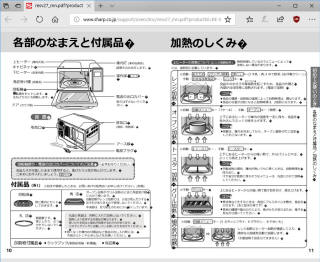

 現在もネットから取扱説明書を ダウンロードすることができます。 |
|
 使用中に「バチッ」という音がして、それ 以来うんともすんともいわないそうです。 |

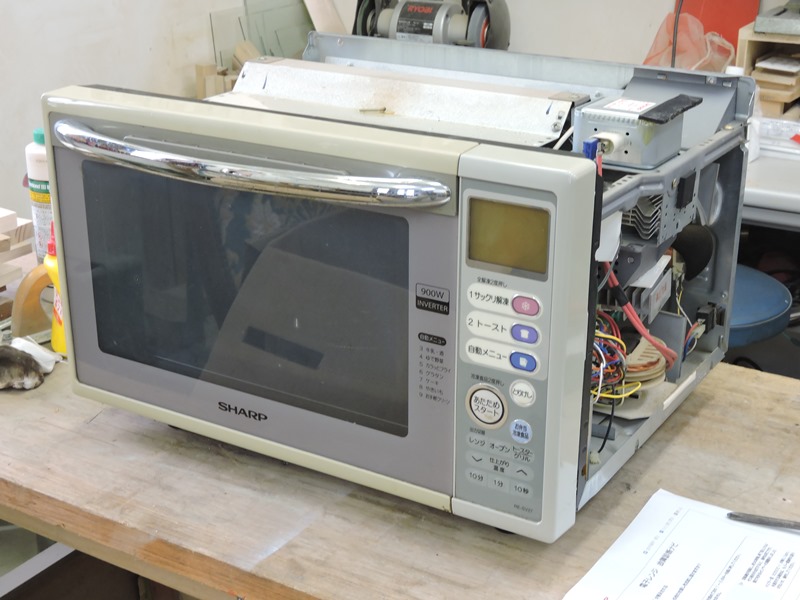

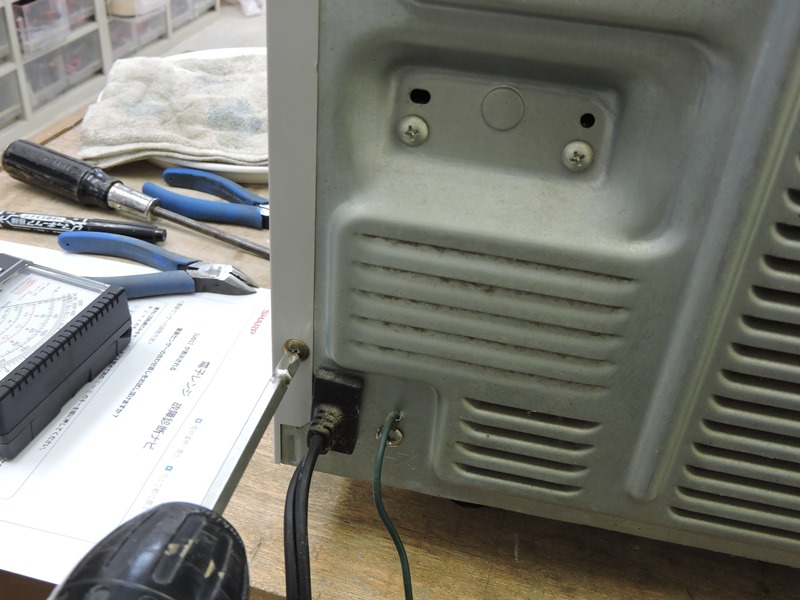

 外側の金属カバーを外して各部分をざっと 確認します。特に損傷は見当たりません。 |
|

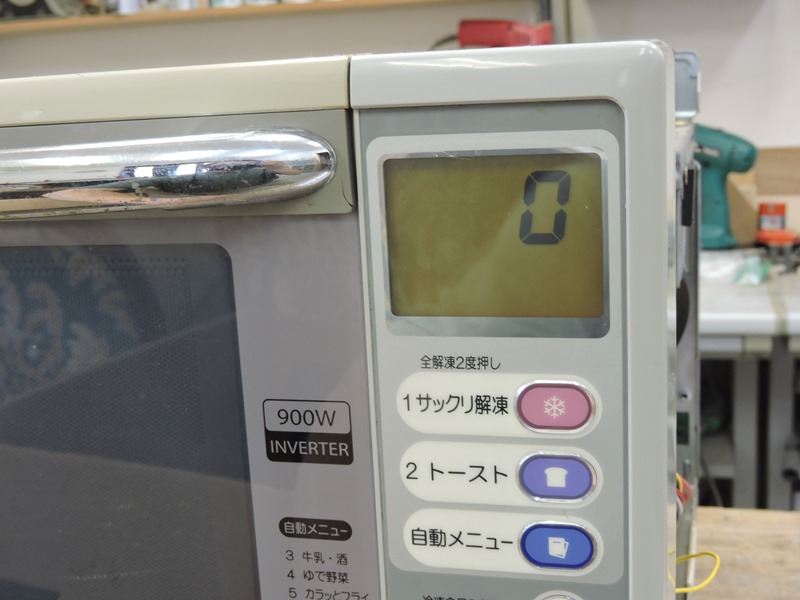

 一度ドアを開いて閉じるとＬＣＤに「０」が現れ、制御系が スタンバイ状態になります（誤操作防止対策でしょう）。 |
 「あたためスタート」ボタンを押してみます。間もなく エラーコード「Ｕ０１」が表示され停止してしまいます。 |
|

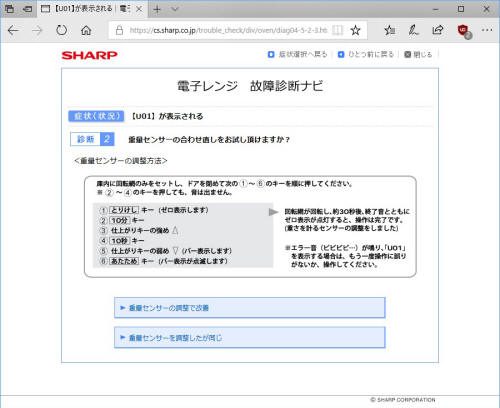

 エラーコードが表示されるケースは状況として悪くありません。ＳＨＡＲＰのＷＥＢサイトに 故障診断ナビがあります。庫内に丸皿をセットしないと、重量センサーにより検知されて 「Ｕ０１」が表示されます。もしくは重量センサーの再調整を要求しています。実際、丸皿が セットされていません・・ということは、特に故障などしていないということでしょうか。 |
||

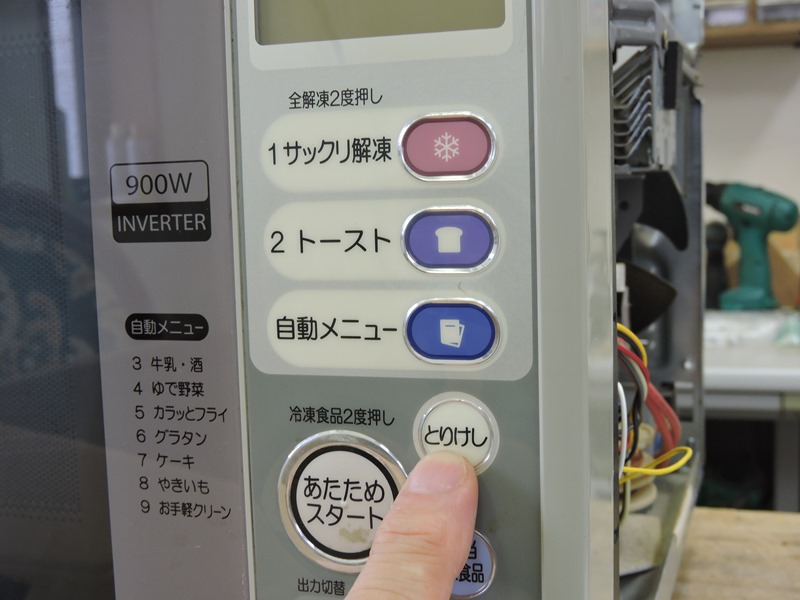

 重量センサーの再調整には、まず「とりけし」ボタンを押し ます。しかし全く反応しません。ボタンに不具合があります。 |
 「とりけし」ボタンが機能しないとは、かなり深刻な 状況です。同時に、ありがちな故障でもあります。 |
|
 「バチッ」という音は、食品と一緒に何か金属が紛れ 込み、瞬間的に高圧電流が生じたためでしょう。 |

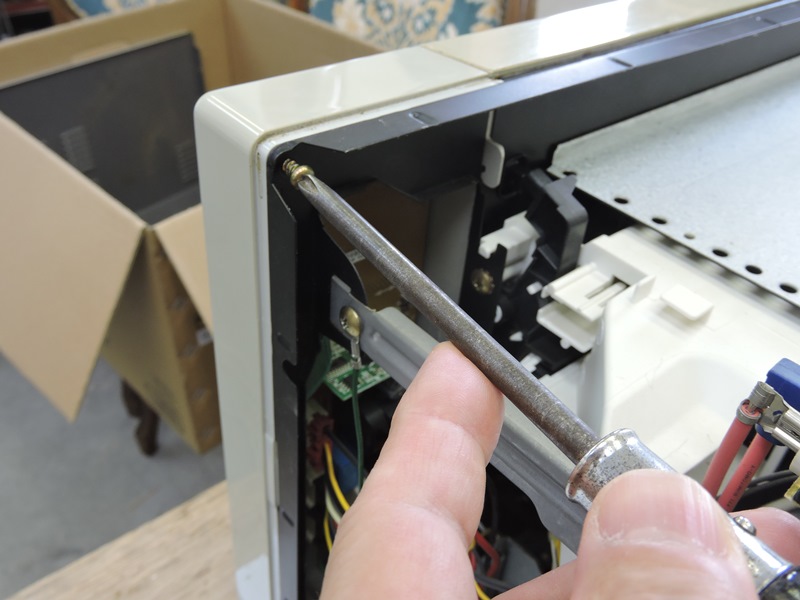

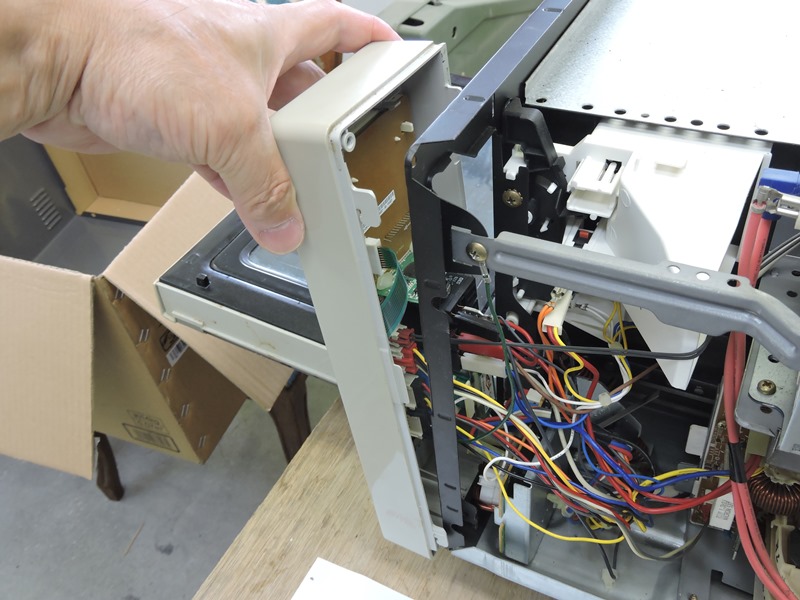

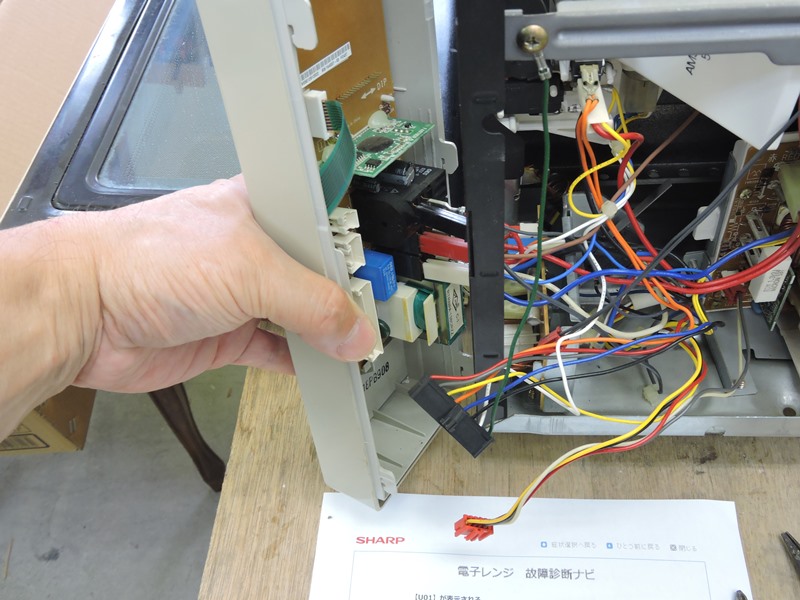

 操作パネルに組み込まれているスイッチを 修理するため、操作部をひたすら分解します。 |
|
 ＷＥＢ記事にするため写真を撮影しているので、 コネクタ類は躊躇なく引き抜いてしまいます。 |

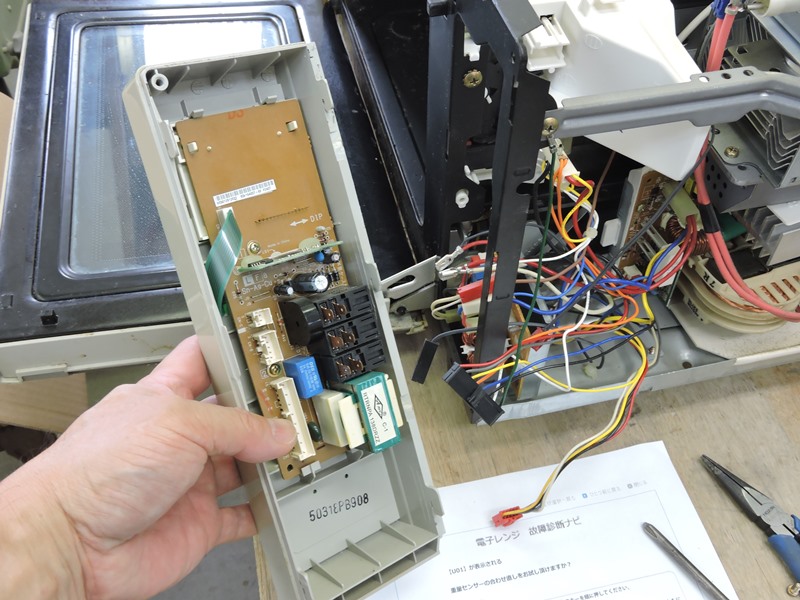

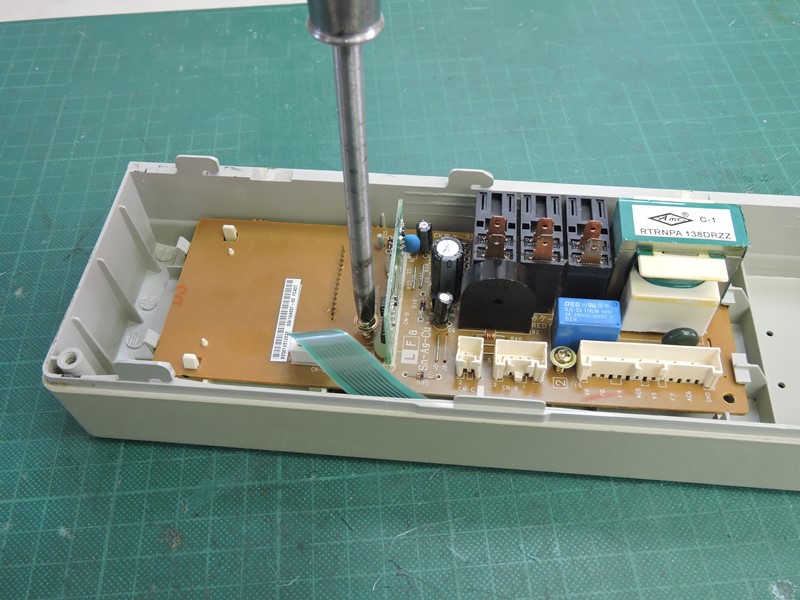

 操作スイッチとＬＣＤ表示の制御基板を取り外します。 基板の裏側がスイッチの接点部になっているはずです。 |
|

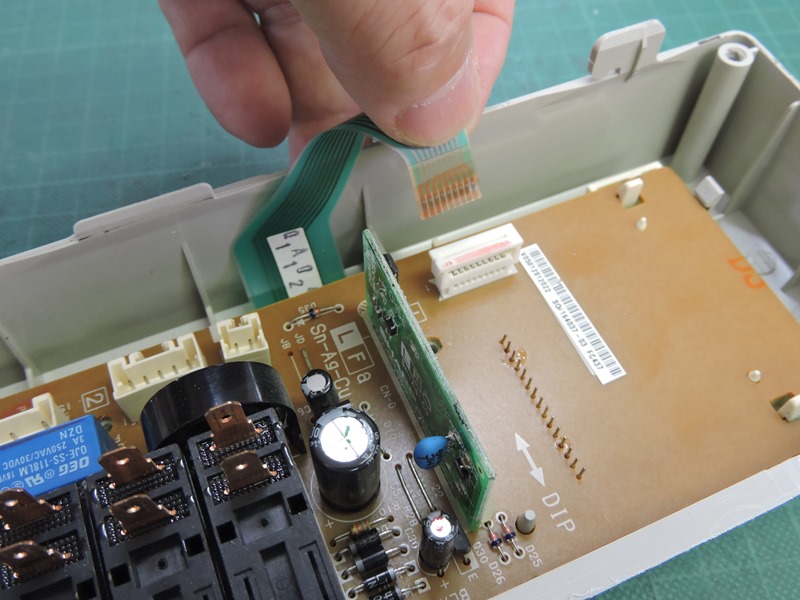

 その前に、ＬＣＤに信号を送るフラット ケーブルをコネクタから引き抜きます。 |

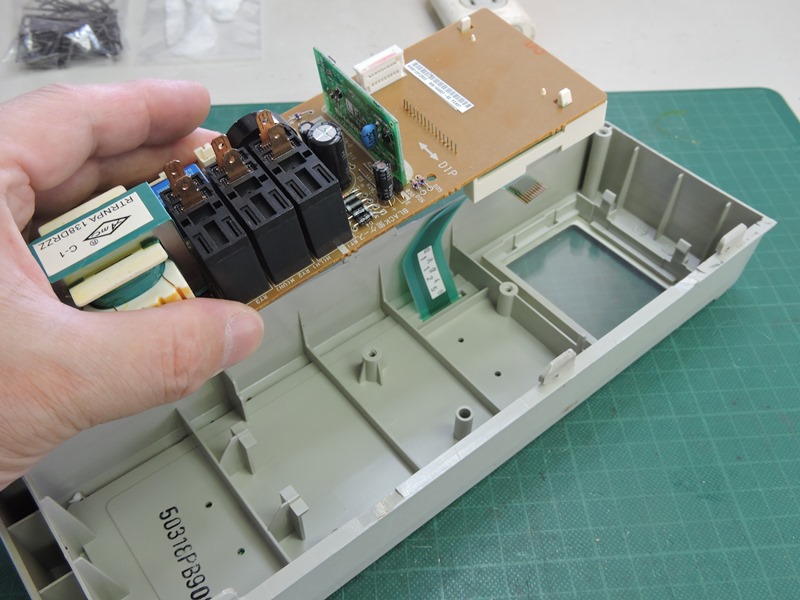

 基板を引き上げてみると・・、 何とスイッチ部がありません。 |
|

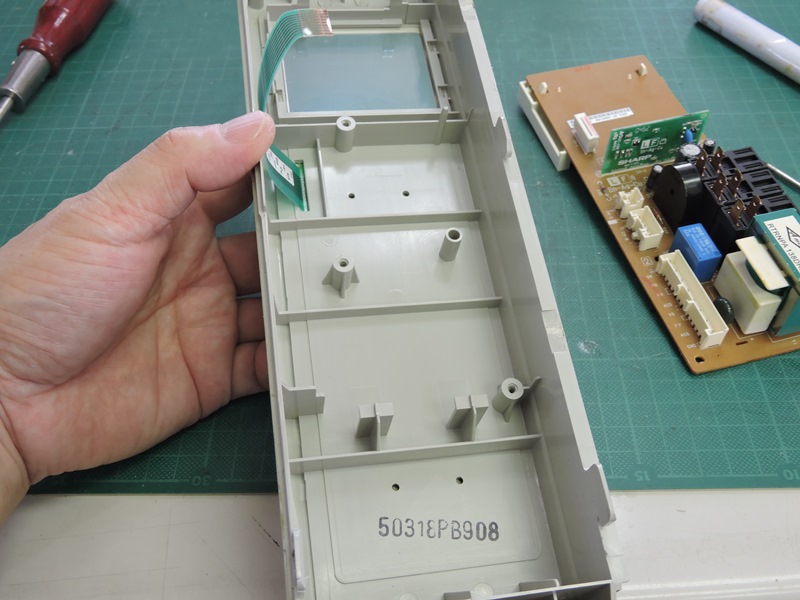

 樹脂成型されたスイッチパネル部のカバーです。ＬＣＤへの配線がスリットを 通り表側に出ています。スイッチ部は樹脂製パネルの表側にあるようです。 |
||
 表側に張り付けられているフィルムシートです。 この下にスイッチが組み込まれているはずです。 |

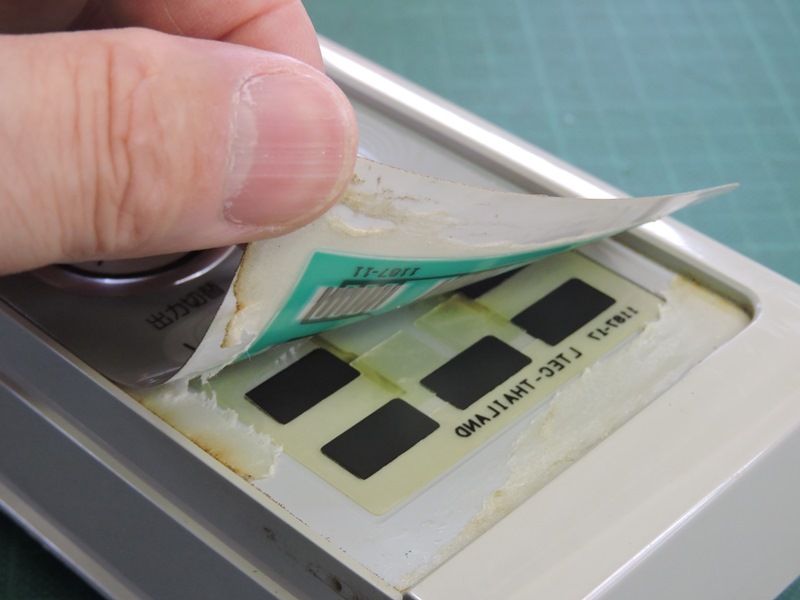

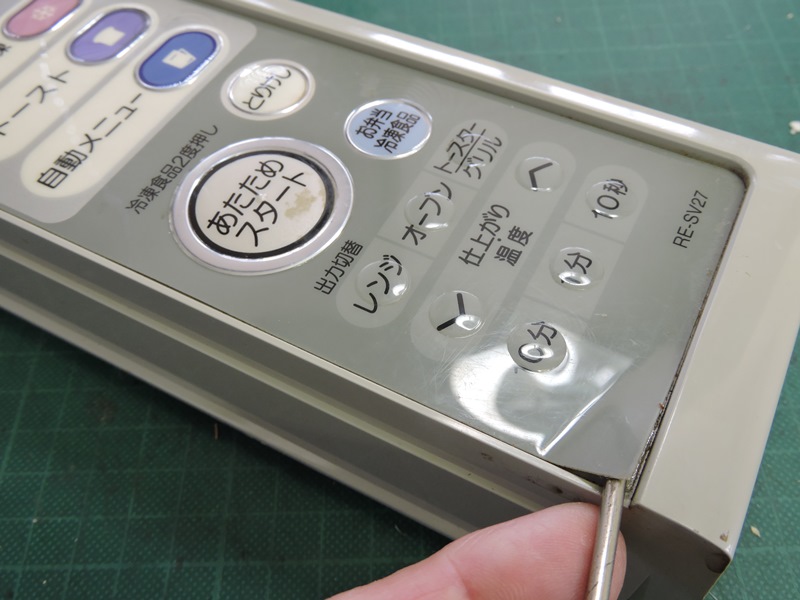

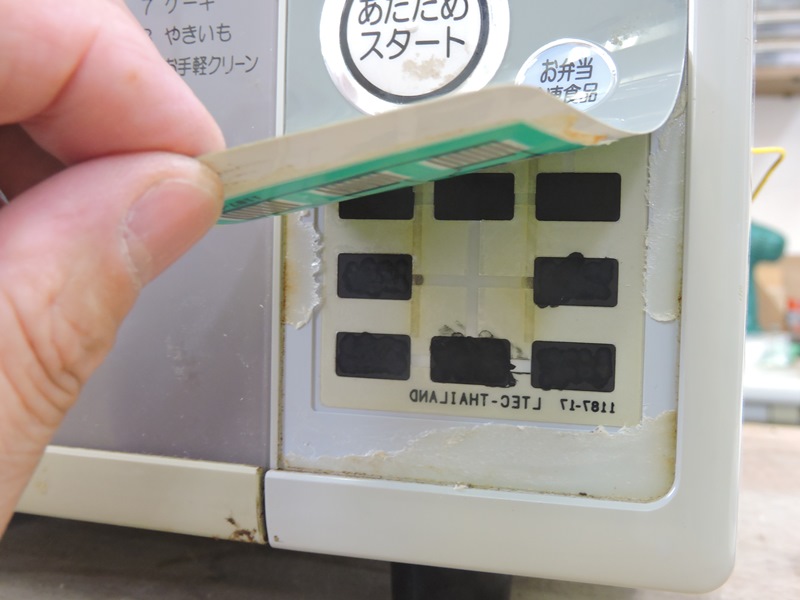

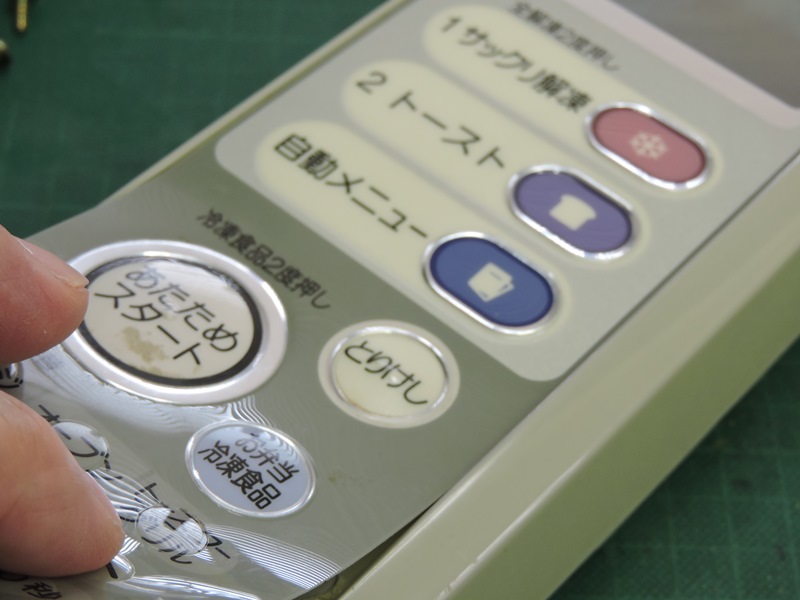

 僅かでもフィルムを折ると、傷が残り外観を著しく損ないます。 両面テープの粘着力に逆らいながら徐々に剥がします。 |
|

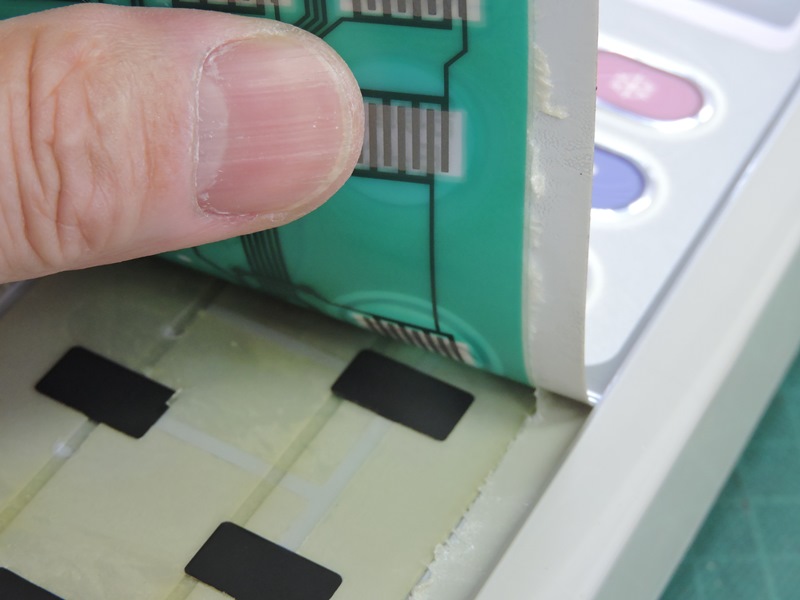

 フィルム側にスイッチの接点があります。 樹脂パネル側は導電性プレートです。 |
 「とりけし」のスイッチを短絡しているプレートを 探します。導通不良を起こしているはずです。 |
|

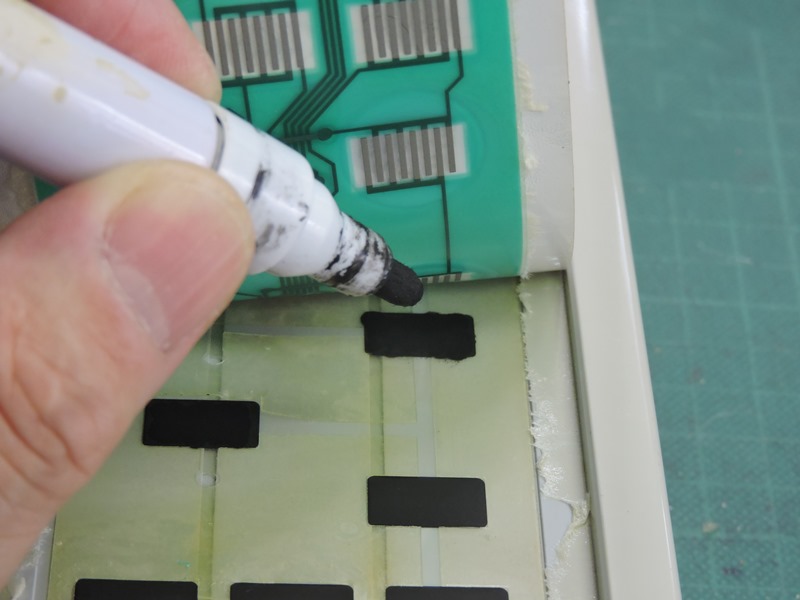

 カーボンペンで導電性プレートを修復します。 テレビやエアコンのリモコン修理と同じ要領です。 |
 ついでに他にも動作の怪しいボタンを いくつか修復しておきます。 |
|

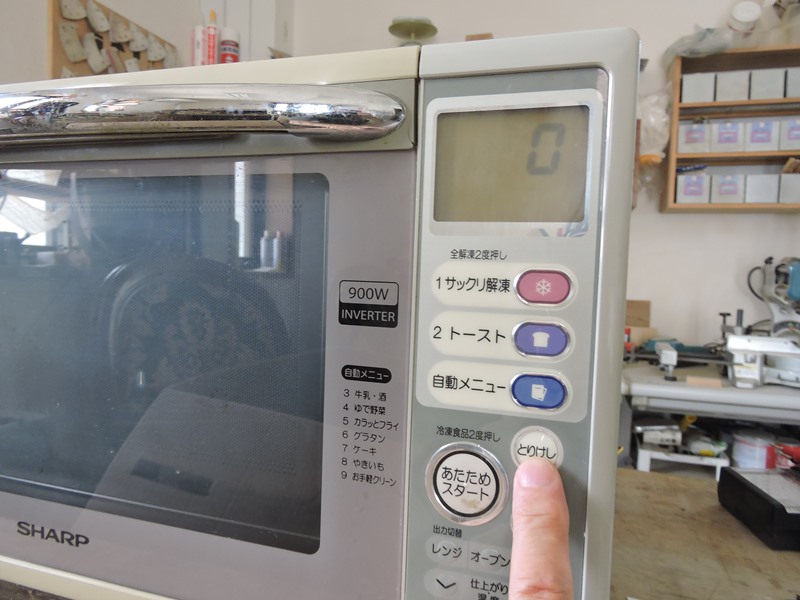

 フィルムシートを元に戻し、操作部パネルを元通りに組み上げます。 「とりけし」ボタンをはじめ、全ての操作ボタンが確実に反応します。 |
||

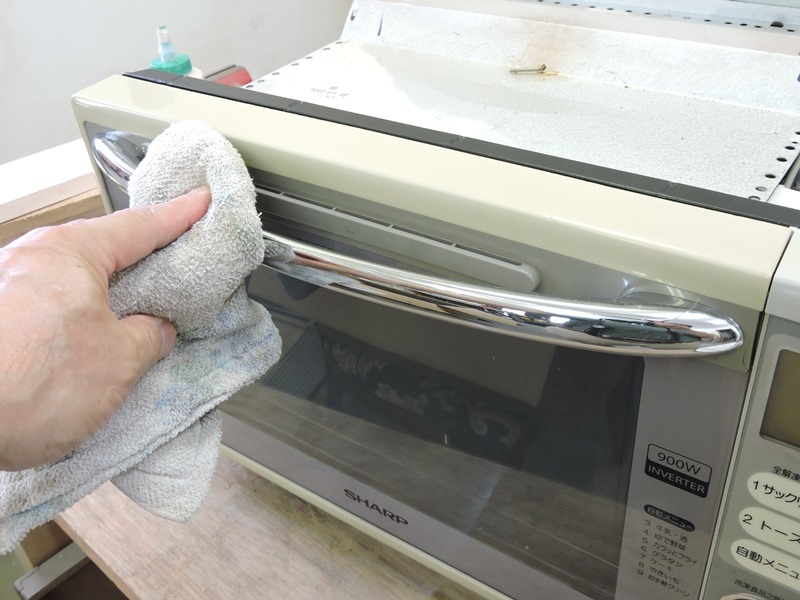

 故障発生以来、長く放置されていたこともあり全体的に 汚れています。食品のカスなども一緒にクリーニングします。 |

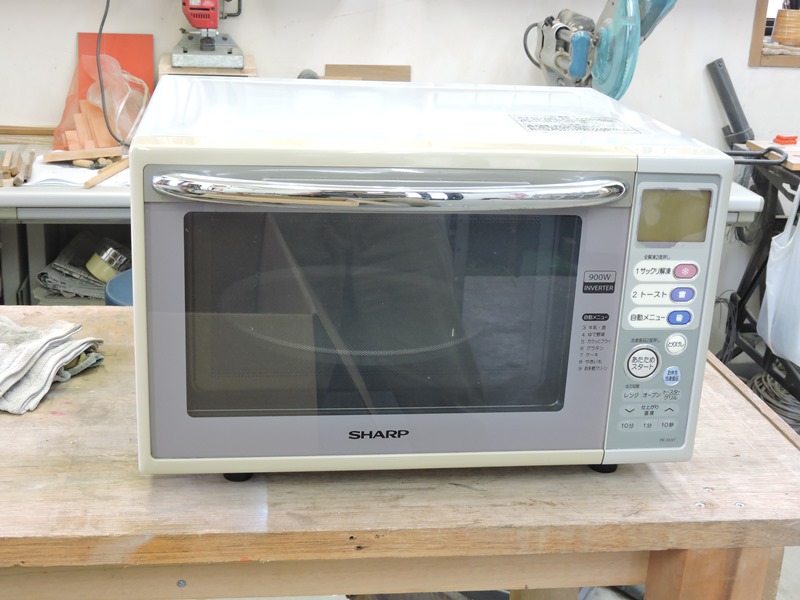

 ハンドル部のメッキ光沢が蘇ると、もはや廃棄 寸前の老朽品ではありません。現役復帰です。 |
|
|
||
