| ・交流磁気治療器リラクゼーションパーク（２０１７．６．２１） |
 「リラクゼーションパーク」・・皆目見当が付きません。どこかのスーパー銭湯の名称なのか？ テレビ通販で紹介されている健康器具によく似た、腰ベルトタイプの製品です。バイブレータを 内蔵して振動を加えるタイプか、低周波電流で筋肉をヒクヒクさせる方式、あたりでしょうか。 |
||
 「動作しなくなった」とだけ聞いてお預かりしてきました。 正体の分からないものを、修理などできるのでしょうか。 |

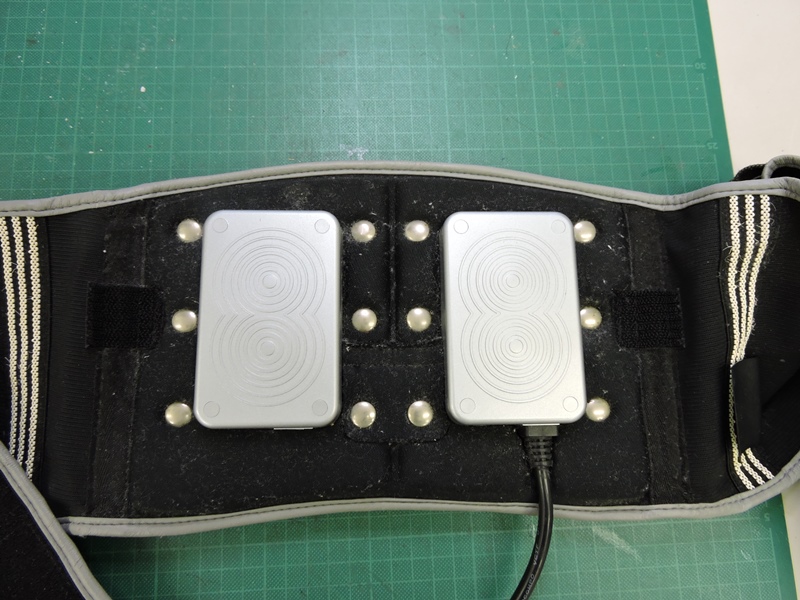

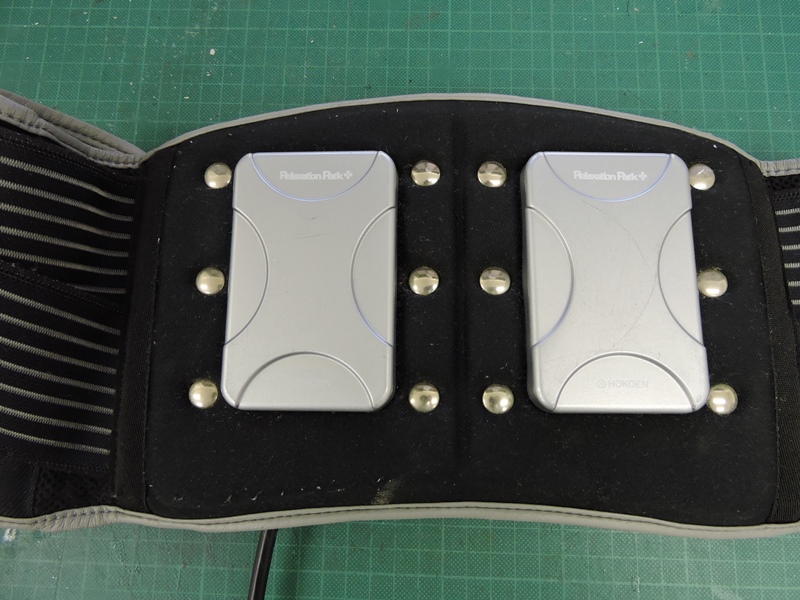

 腰ベルトの表面に、パッドのような、実際には 箱のようなものが２個取り付けられています。 |
|

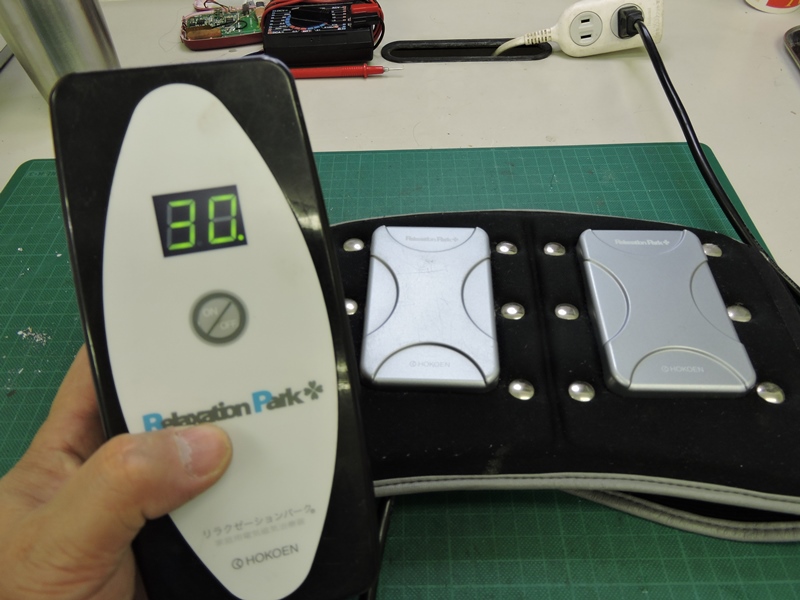

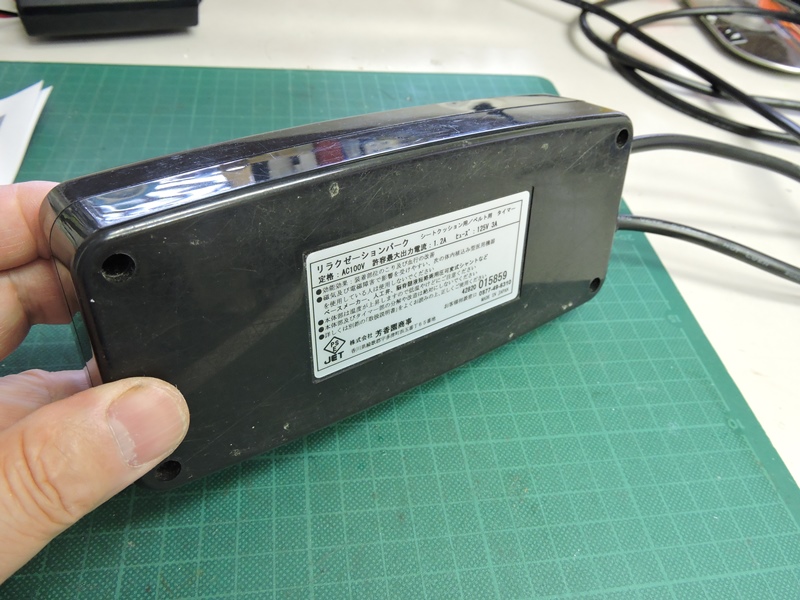

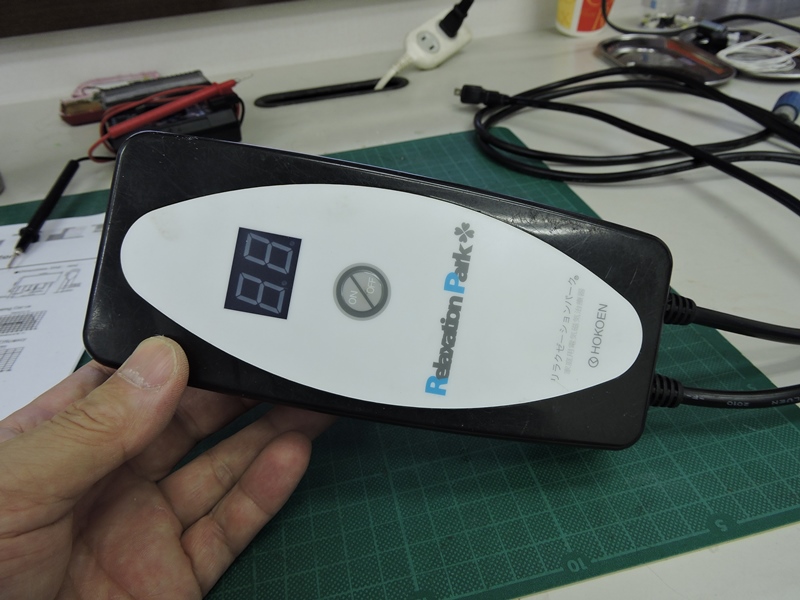

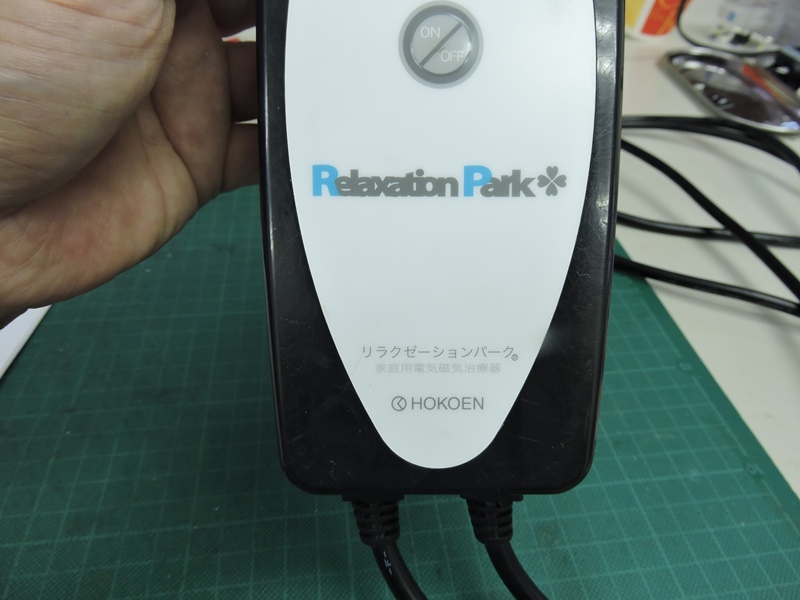

 腰ベルトに付属している電源部？コントローラ？ です。確かに「ＲｅｌａｚａｔｉｏｎＰａｒｋ」とあります。 |

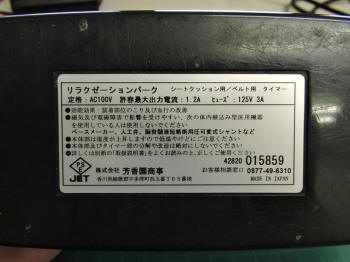

 コントローラの裏面を確認します、「タイマー」でした。 「装着部位のこり及び血行の改善」に効果があるそうです。 |
|
 「芳香園商事」も聞いたことがありません。が、 ネット上に製品に関する情報がかなりあります。 |

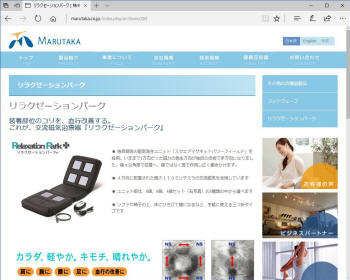

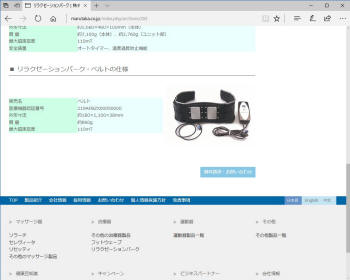

 「交流磁気治療器」のベルト仕様とのことです。 全く同じ製品ですが「株式会社マルタカ」製？です。 |
|
 伺っていた通り電源を接続しても何も起こりません。表面の ＬＥＤ表示も点灯しません。内部に問題がありそうです。 |
 ヒューズ切れ、半田クラック、コンデンサのパンク あたりならば簡単に修理できるのですが・・・ |
|

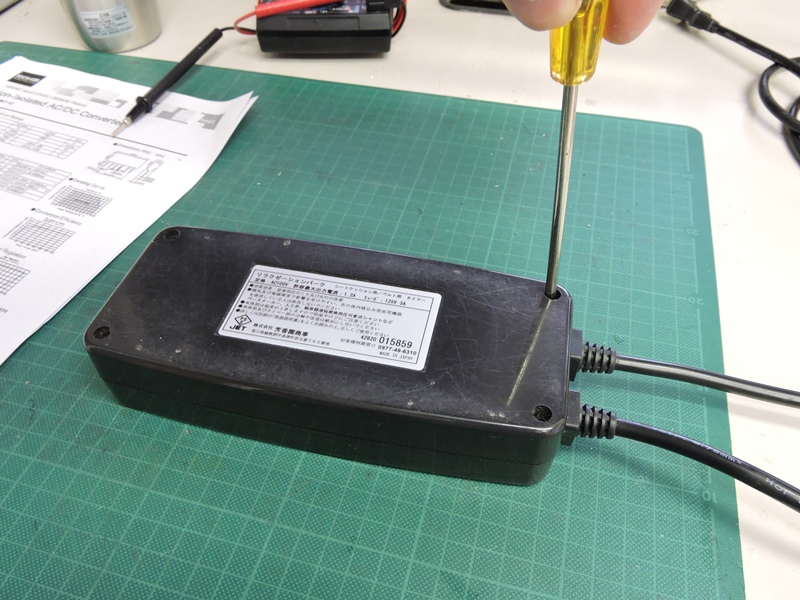

 装置の動作原理も構成も分から ないまま・・裏カバーを外します。 |

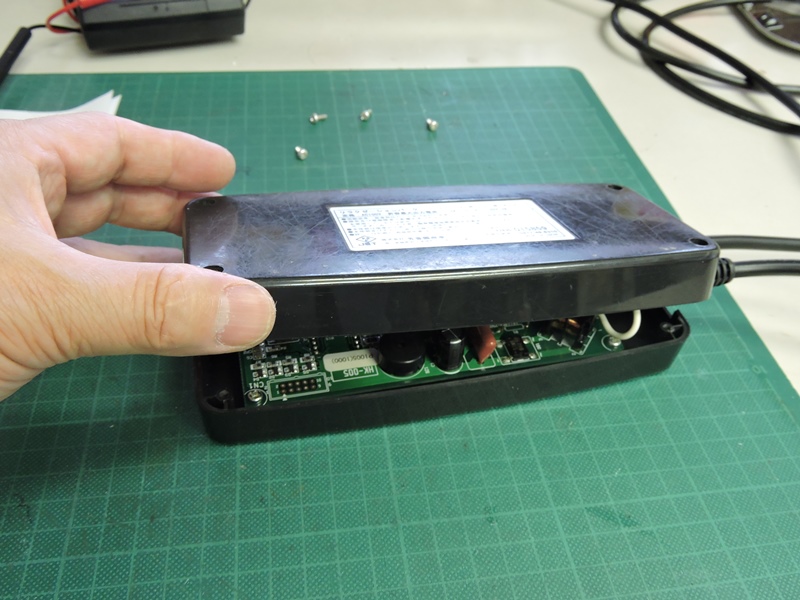

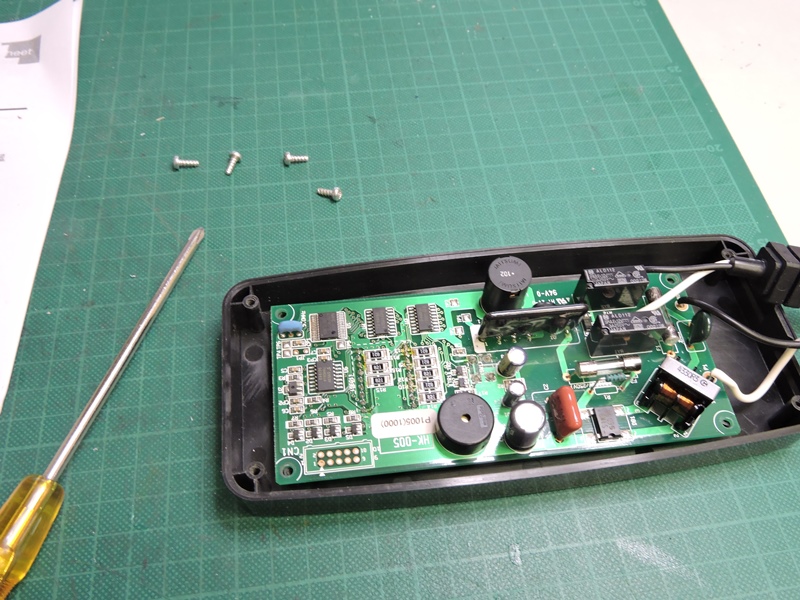

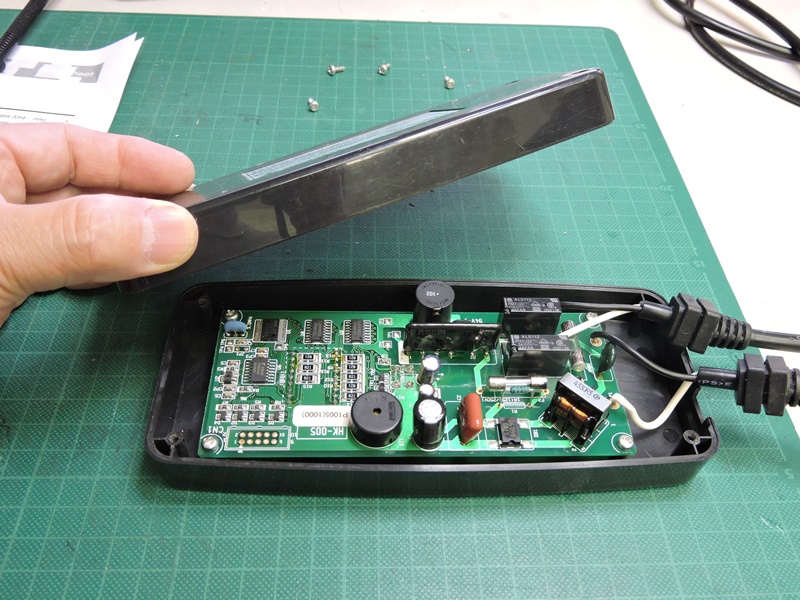

 裏カバーが外れ、内部の回路基板が 見えてきました。不思議な印象です。 |
|

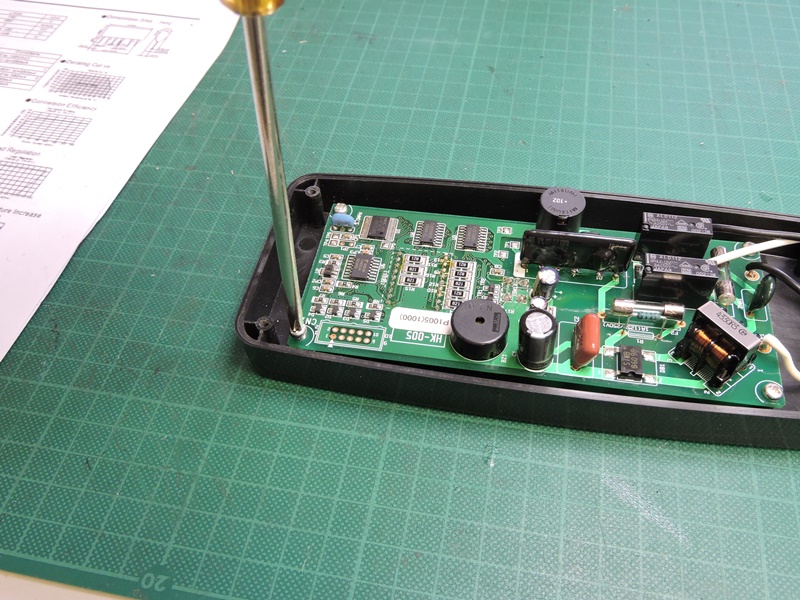

 回路基板は表側カバーの内側にネジ 固定されています。これも緩めます。 |
 写真に向かい、回路の右半分がアナログ系、 左半分がデジタル系に構成されているようです。。 |
|

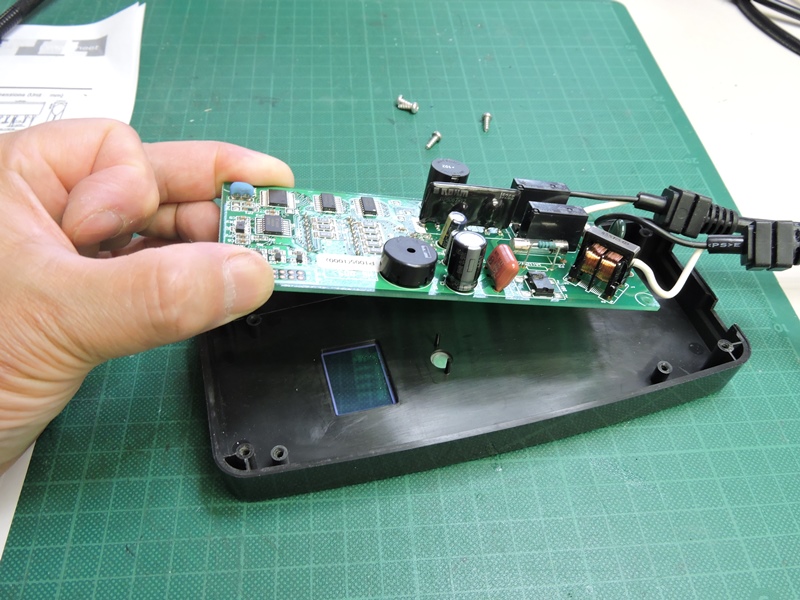

 回路基板をカバーから完全に分離します。この手の 器具には高電圧部分が含まれるので要注意です。 |
 あまり見かけない部品が使われています。 手で触れると全体的にグラグラしています。 |
|

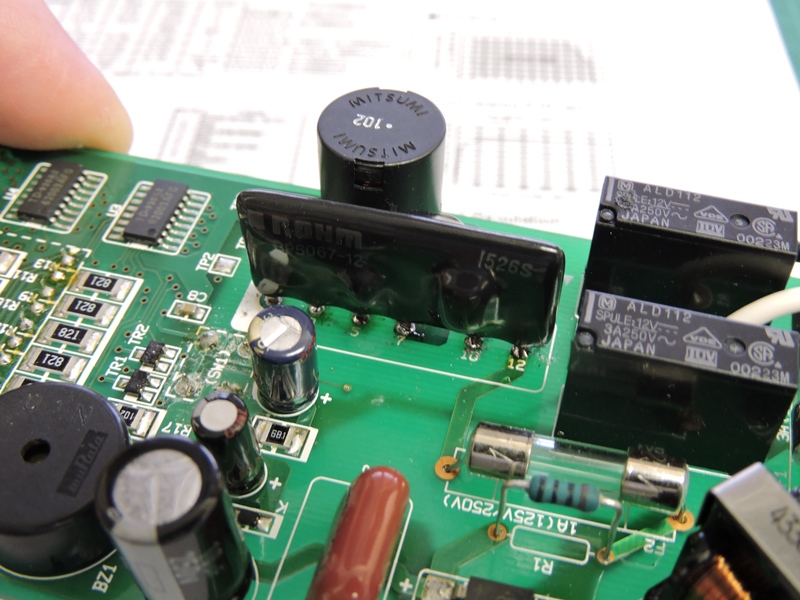

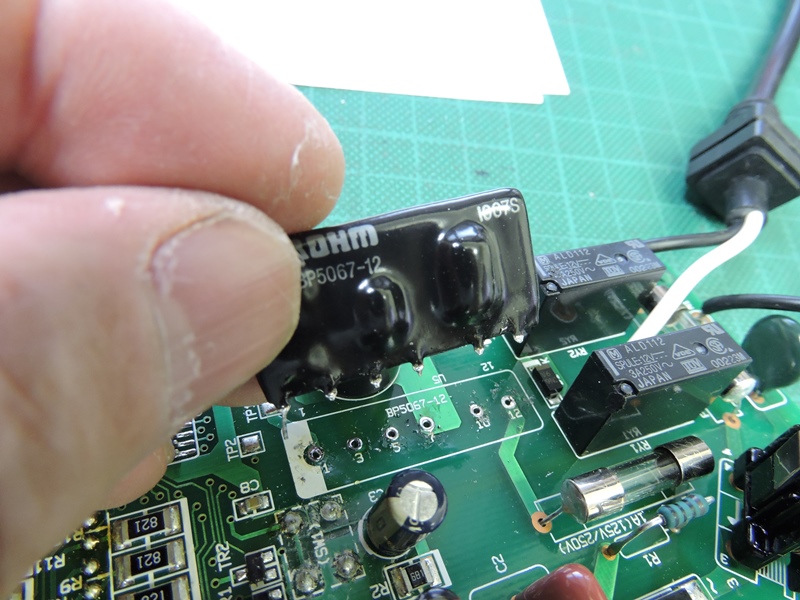

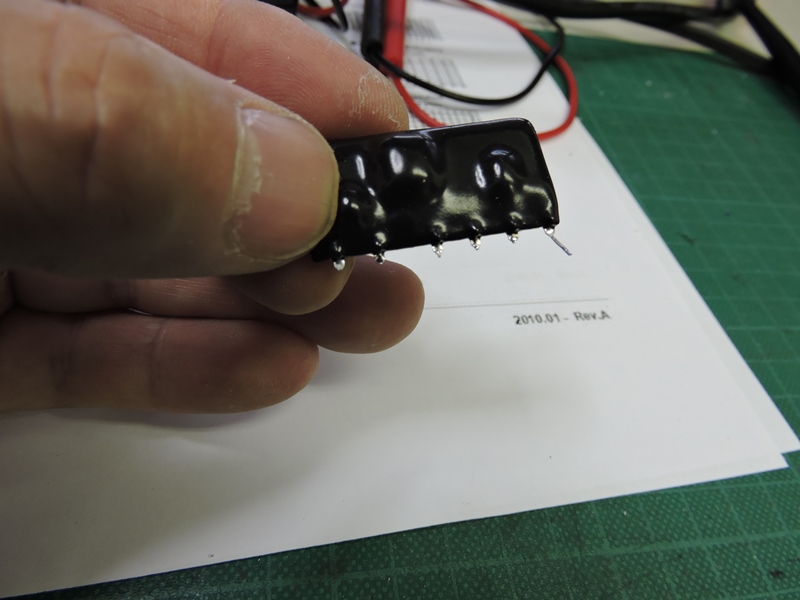

 半田を吸い取り取り外してみると、何と ７本の端子のうち４本が折れています。 |

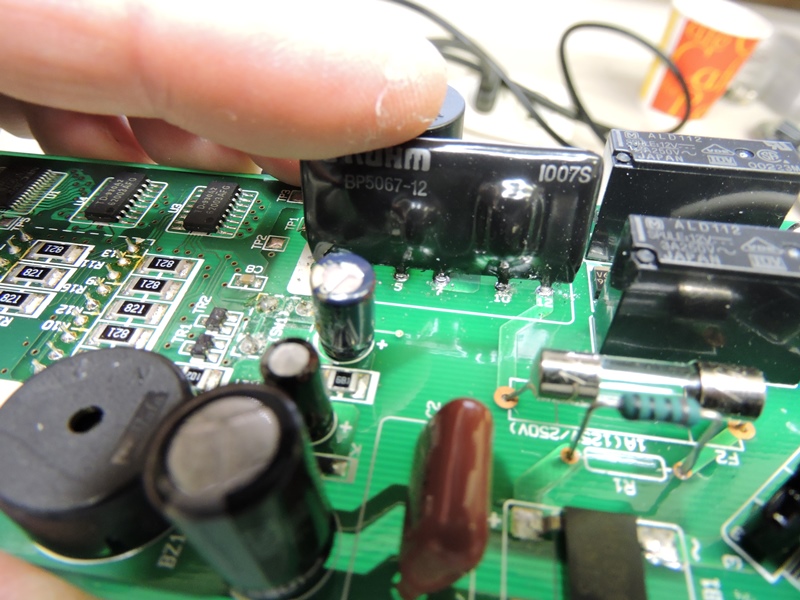

 「ＢＰ５０６７－１２」と表示があるこの部品の 役割が何であれ、端子の折損は致命的です。 |
|

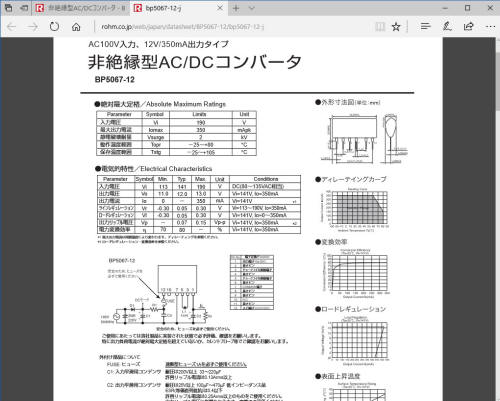

 「ＢＰ５０６７－１２」を調べます。ＲＯＨＭ社製のＡＣ／ＤＣコンバータです。 ７番ピンをコモンに、１２番ピンが入力、１番ピンが出力となっています。 |
||
 折れていたピンを半田付けし直し、 コンバータ周りの電圧を確認します。 |

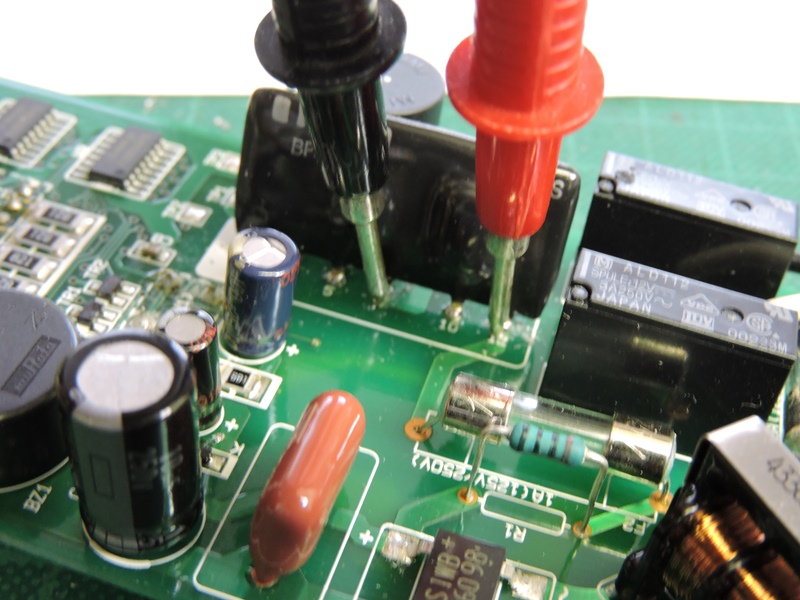

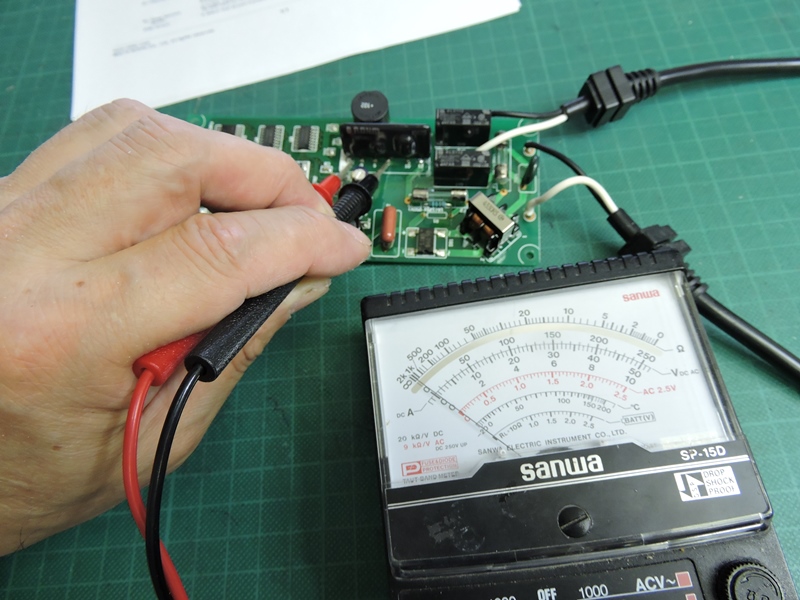

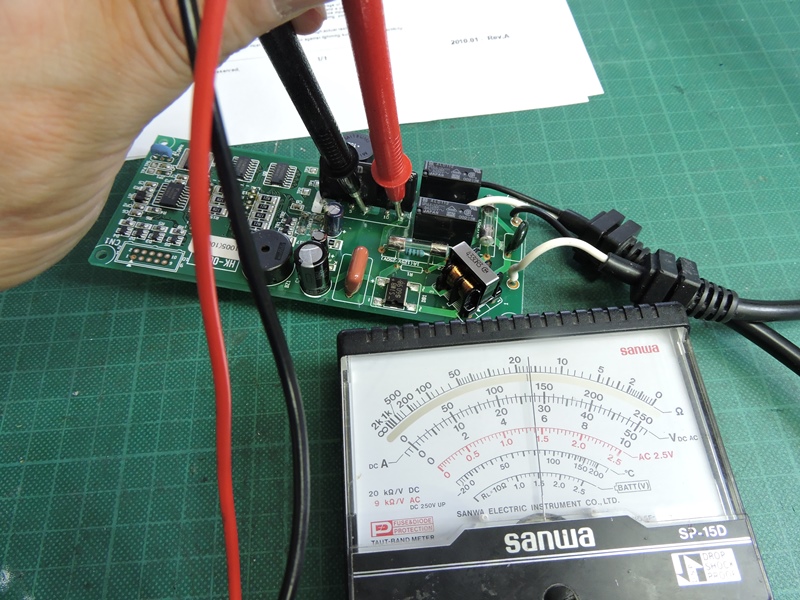

 入力側にはダイオードで整流された 直流ほぼ１４０Ｖが入力されています。 |
|

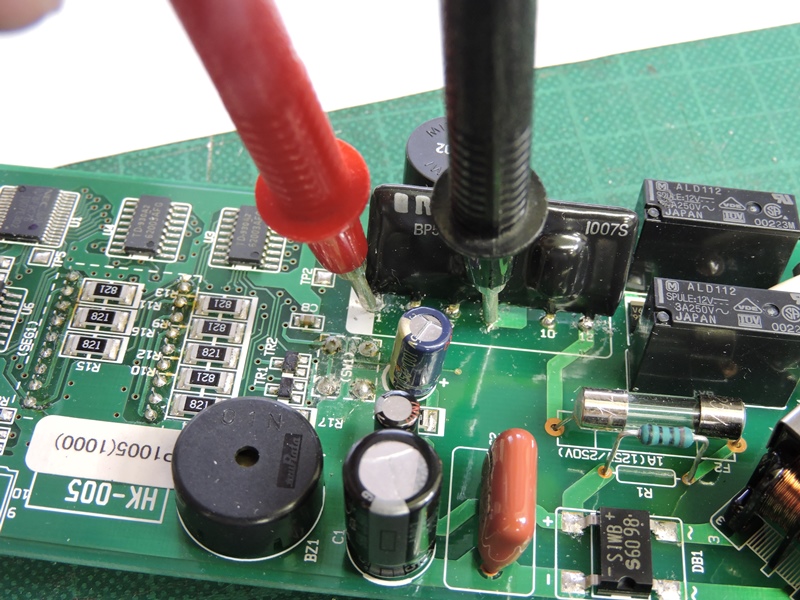

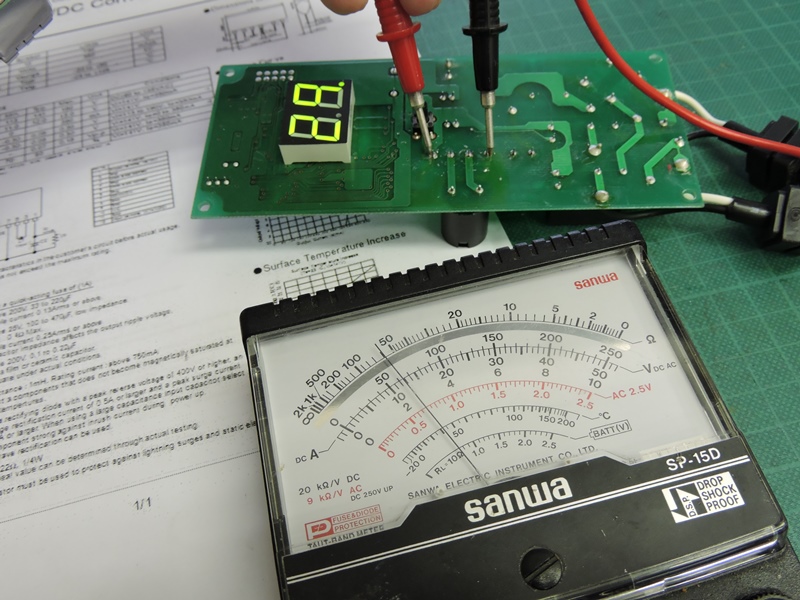

 出力側の１番ピンを確認します。「ＢＰ５０６７－１２」の 仕様から、１２Ｖ前後が出力されているはずです。 |
 全く電圧が出ていません。コンバータ 「ＢＰ５０６７－１２」が完全に破損しています。 |
|

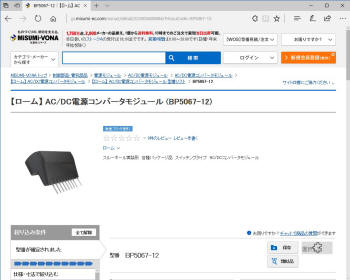

 補修部品を探しにかかります。秋月電子以下、主な ショップで取り扱いがない中、ミスミに在庫がありました。 |
 送料無料、原則的に当日出荷のミスミですが、 取り寄せになるのか１０日以上待ちです。 |
|
 ようやく工房に部品が到着し、 修理作業を再開します。 |

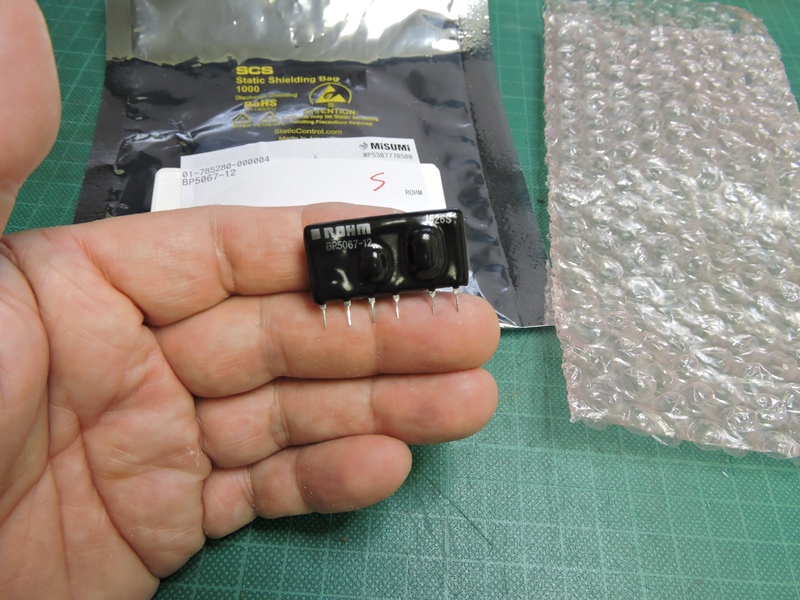

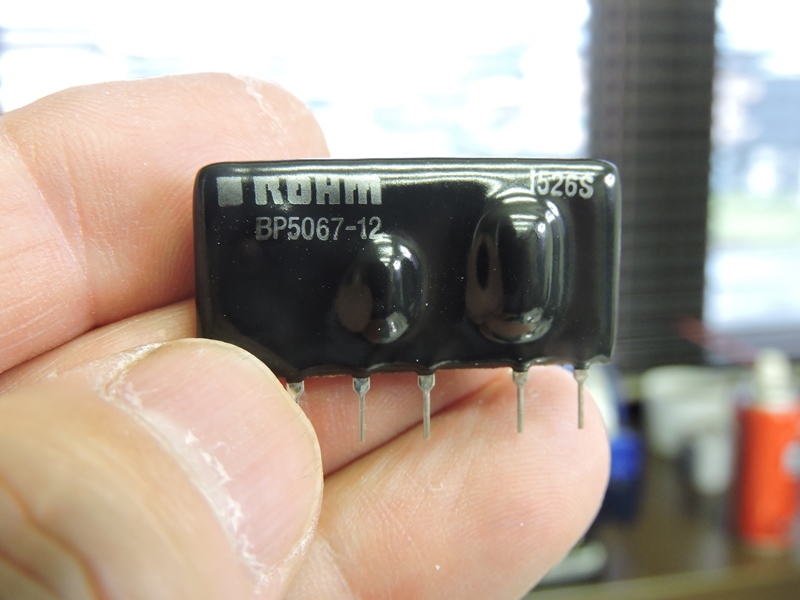

 全く同一の部品「ＢＰ５０６７－１２」です。 ただし、１個１０００円ほどします。 |
|
 取りあえずこのコンバータの不良が見つかっただけで、他の 部分にも不具合があるかも知れません。それはさておき・・ |
 新品のコンバータを取り付けます。回路全体に 電力が供給されないことには何も始まりません。 |
|
 回路基板は両面スルーホール基板です。 念のため両面とも半田を十分に入れます。 |
 ここで２回目のテストを行います。コンセントを差し込むと 出力側に１２Ｖが出ます。同時にＬＥＤが点灯しています。 |
|

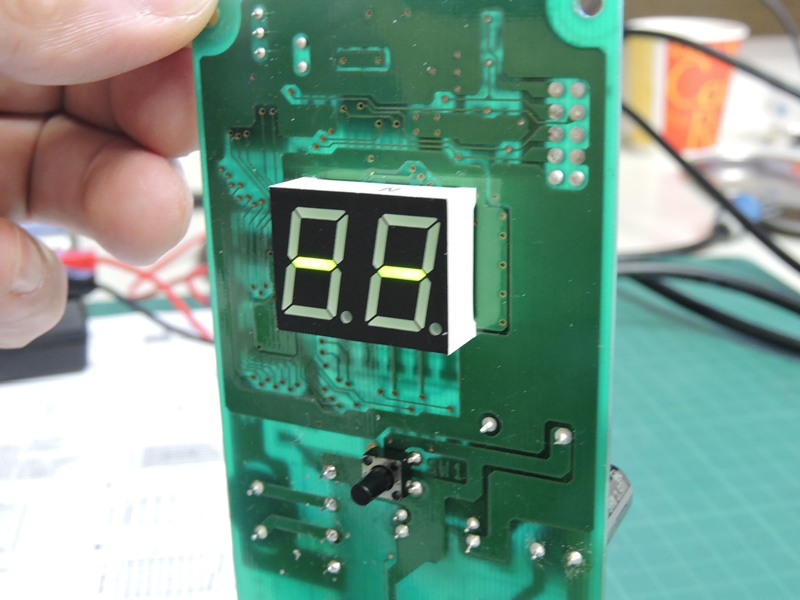

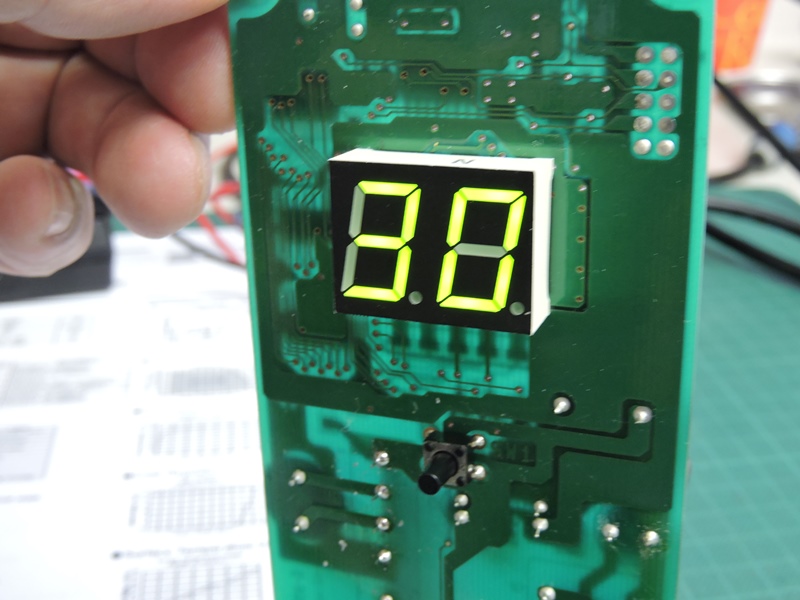

 コンセントを差し込んだ直後です。 ＬＥＤ表示の中央横棒が点灯します。 |
 下にあるタクトスイッチを押すとタイマーが 動作し、以後３０分間を計測します。 |
|
 破損したコンバータの部品交換のみで、不具合は解決したようです。他の部分に 特に問題はありません。腰ベルトに接続し、あらためて動作を確認してみます。 ブルブル振動などしていませんし、低周波を流すような導電部分もありません。 |
||
 パッドの表面に、ドライバーの先など金属材料を近づけてみて分かりました。 金属がビリビリ音を立てて振動します。強烈な交流磁気が生じています。 この磁界に身体を晒すことで血行の改善を図るわけです。ドライバーの 激しいビリビリ音を聞くと、何故か効きそうな気がしてくるので不思議です。 |
||
|
||
