| ・トイレ２枚スライドドア修理（２０１７．１０．３） |

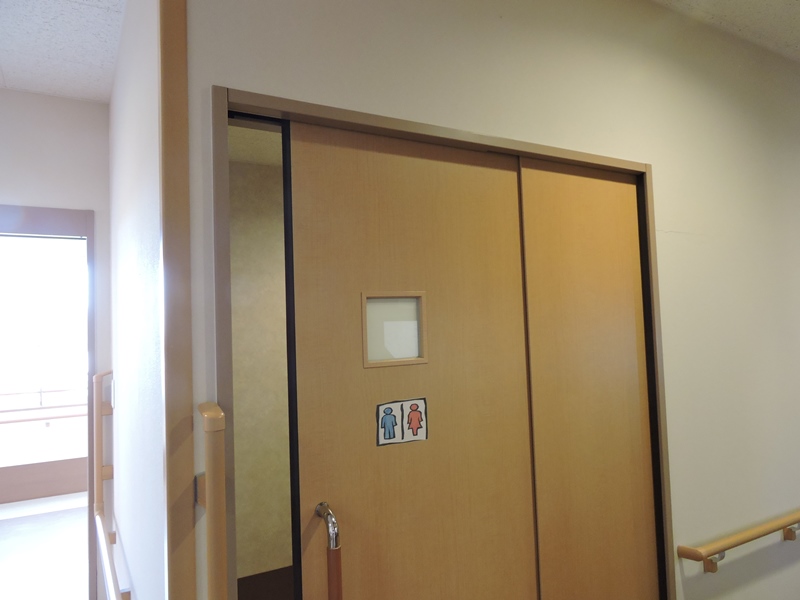

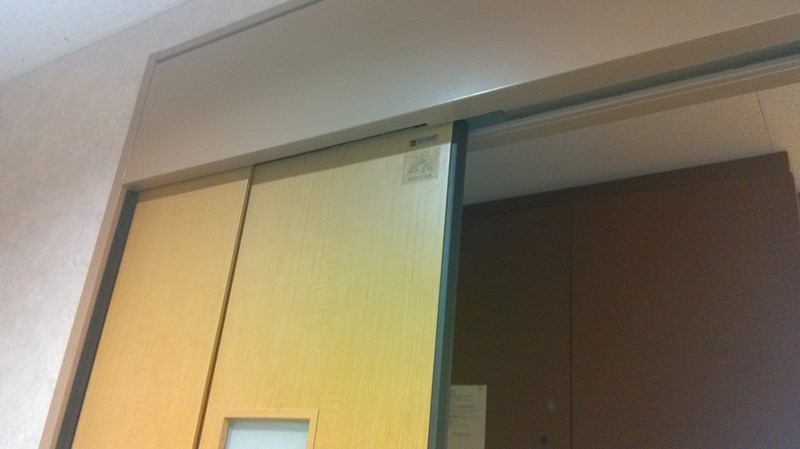

 施設にある介護対応トイレです。車椅子ごと出入りできるよう ２枚のスライドドアが重なりながら間口一杯に開閉します。 |
||
 ドアが最後まで閉まりません。また開けようとすると ドアの上の方から大きな音がして何かを引きずります。 |

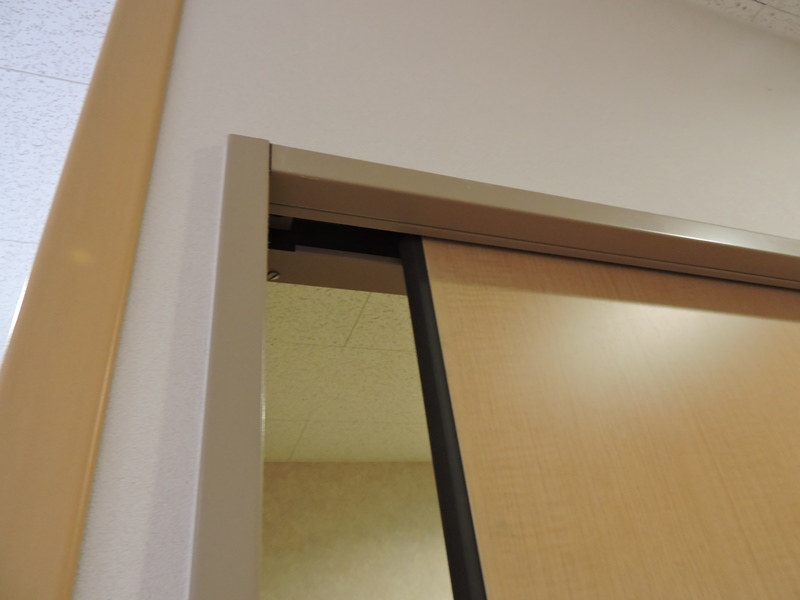

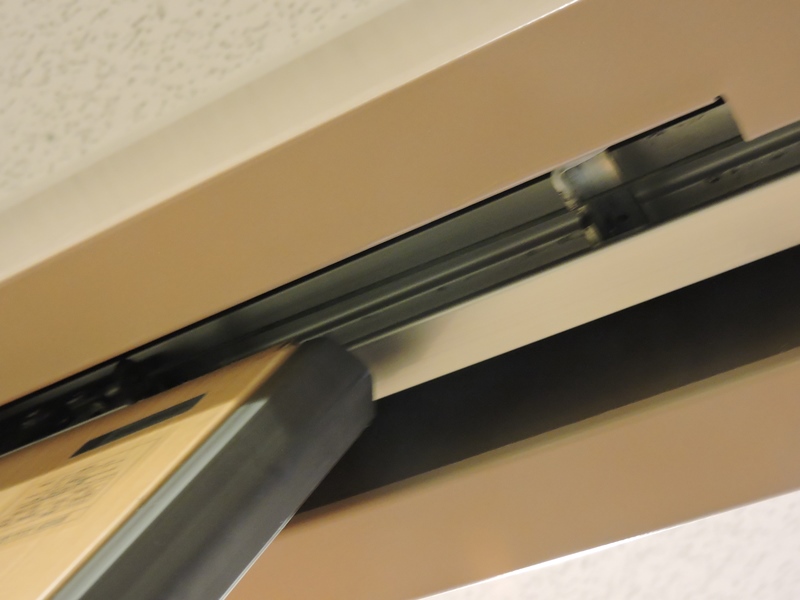

 隙間から内部を覗くと、何か金具のような ものが大きく動いているのが分かります。 |
|

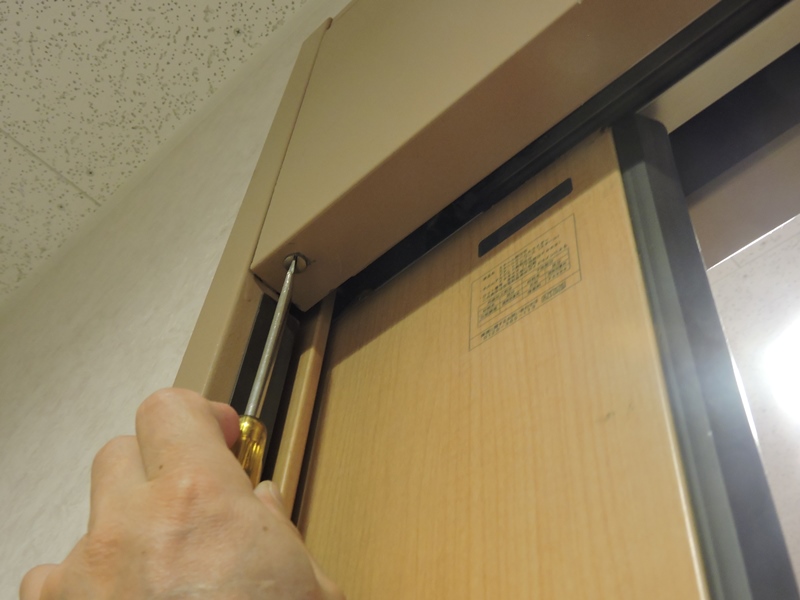

 トイレの内側上方にあるメンテ ナンス用のカバーを外します。 |

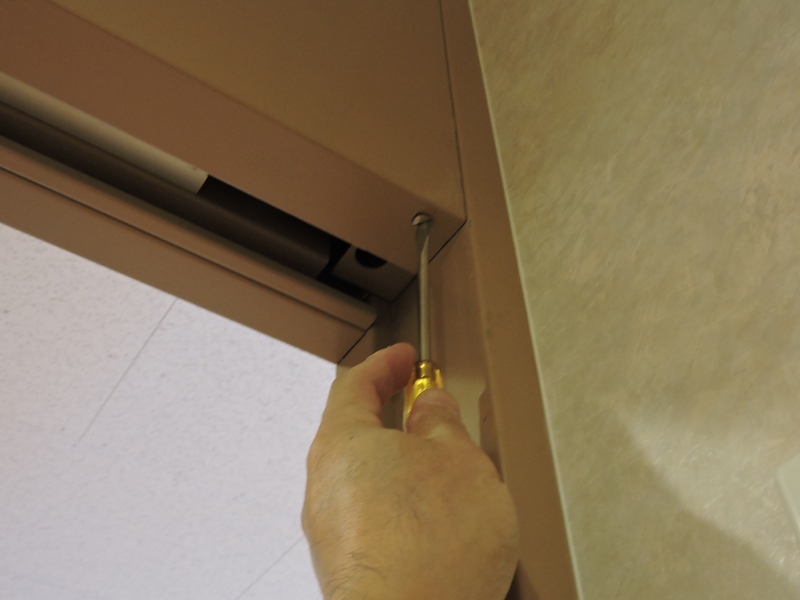

 カバーの両端で垂直方向の ネジで固定されています。 |
|

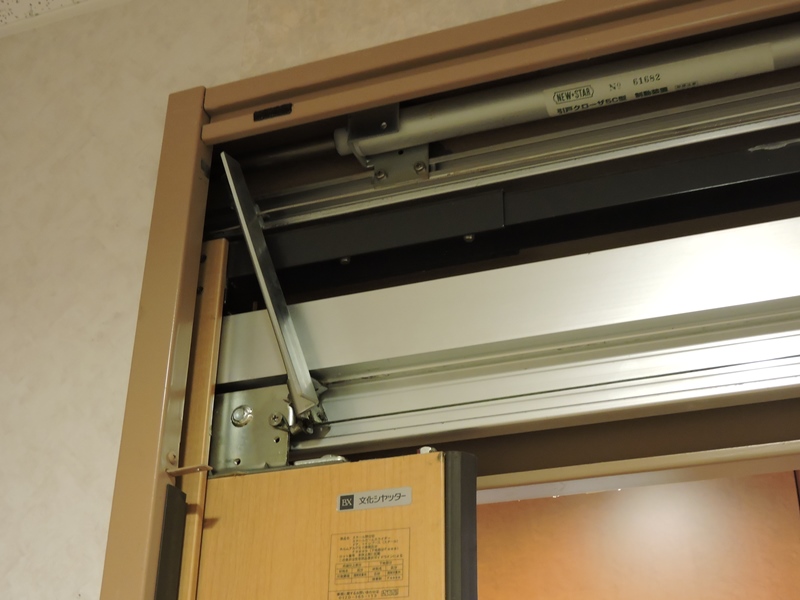

 予想以上に大きなスペースが取られています。スライドドアを吊り下げ、 開閉時にダンパーとクローザーの役割を果たし、１枚目のドアに少し 遅れて２枚目を開閉させるなど、様々な機能が組み込まれています。 |
||

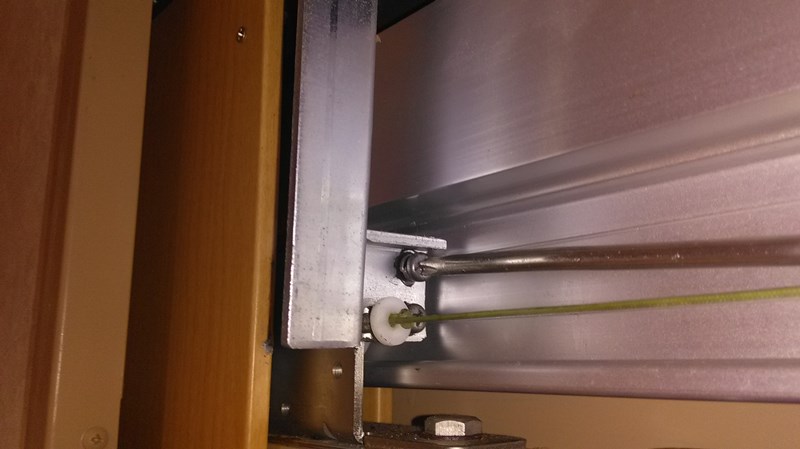

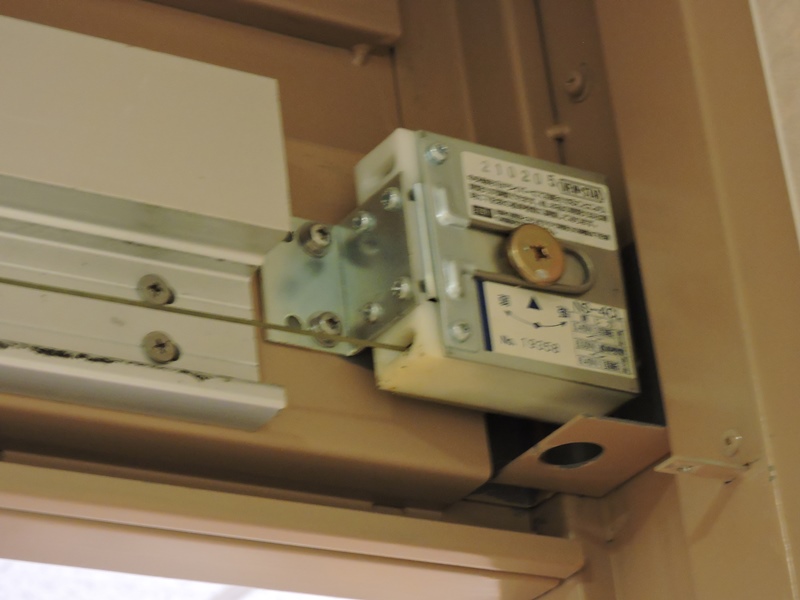

 ワイヤー巻き取り式のクローザーです。別施設で 修理した、大浴場の引き戸にも使われていました。 |
 上方にオイル式のダンパーが取り付けられています。 別のワイヤーを介して開閉を制御するようですが、 |
|

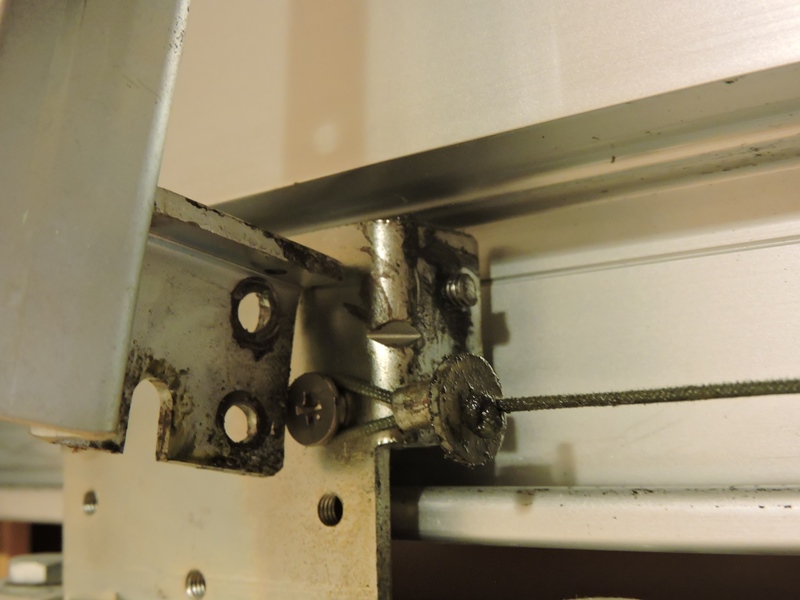

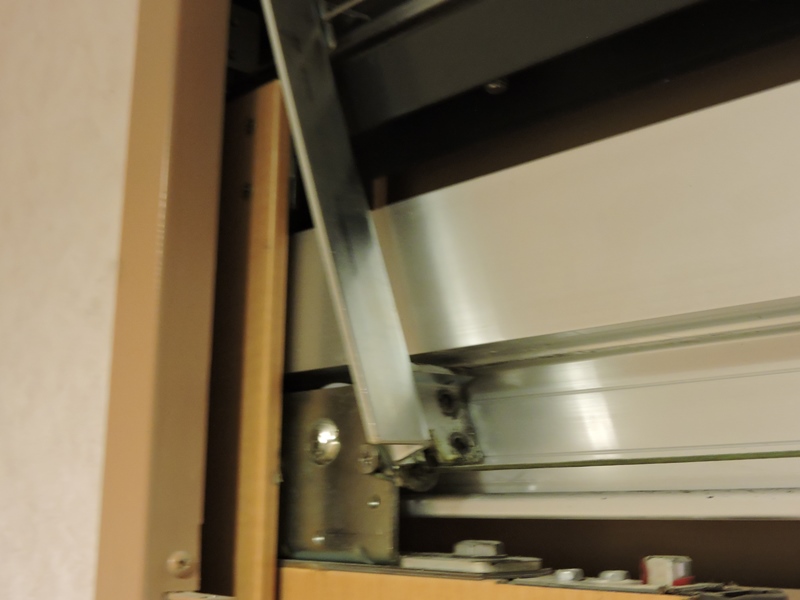

 ダンパー用のワイヤーとドアを結合する金具が、おかしな ことになっています。隙間から見えていたのはこの金具です。 |
||

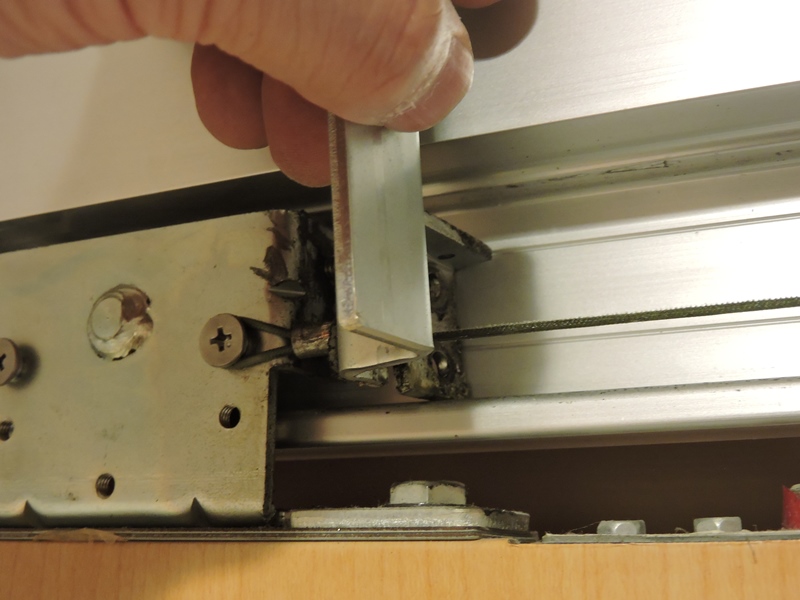

 ドアに固定されている金具が、完全に外れています。 ダンパーが効かないどころか、ドアの走行を妨げています。 |
 金具を取り除いてみると、元々 ネジで固定されていたようです。 |
|

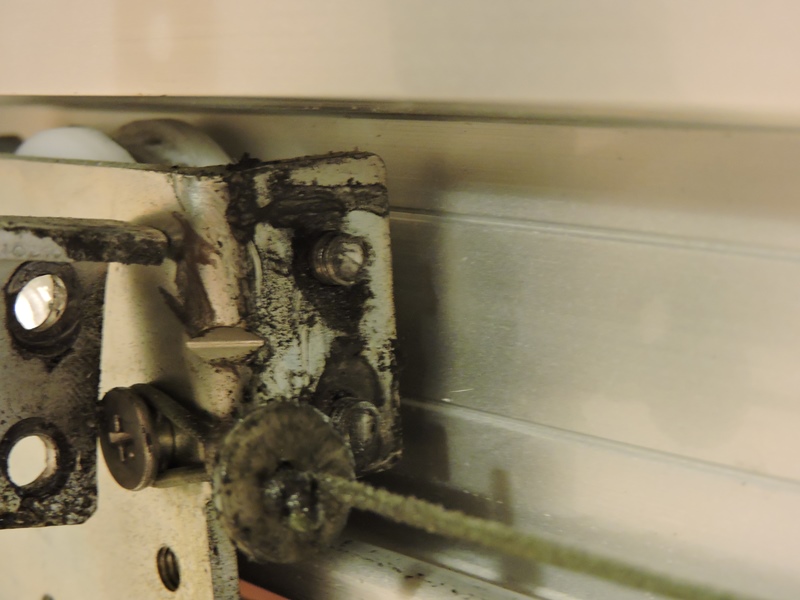

 ２本の固定ネジが残っています。よほど大きな力を受けたのか、ぐら 付いた状態が長期間続いたのか、ネジの頭が２本とも折れ飛んでいます。 |
||

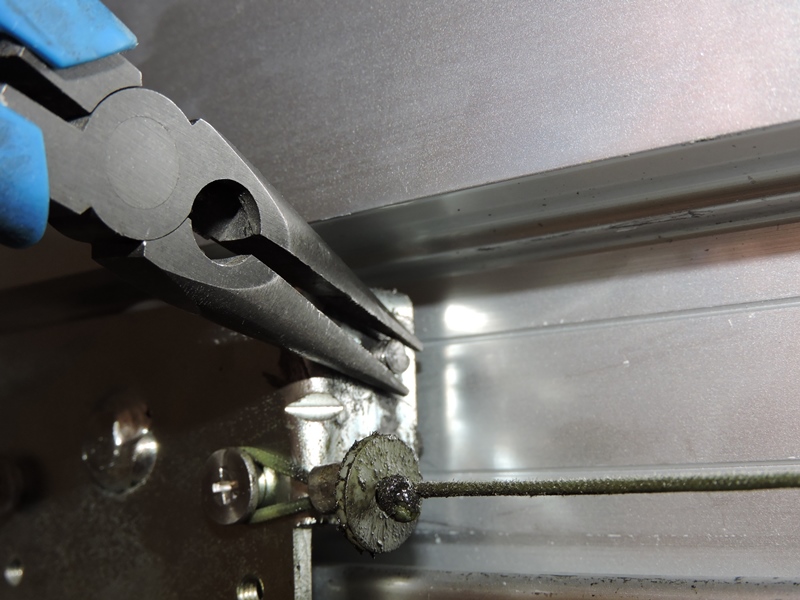

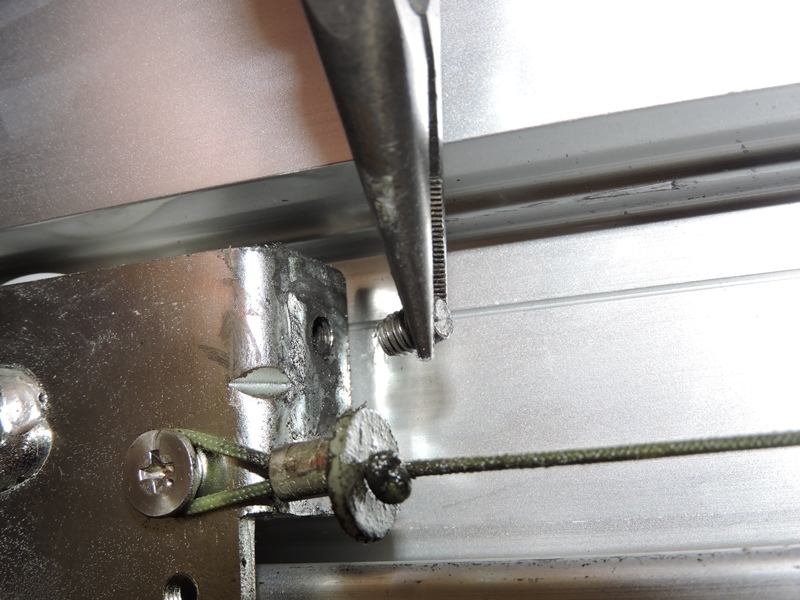

 ラジオペンチで残っているネジの シャフトを掴み、少しずつ回します。 |
 ２本とも無事に取り出すことが出来ました。 ネジ穴内に残ると面倒なことになるところでした。 |
|

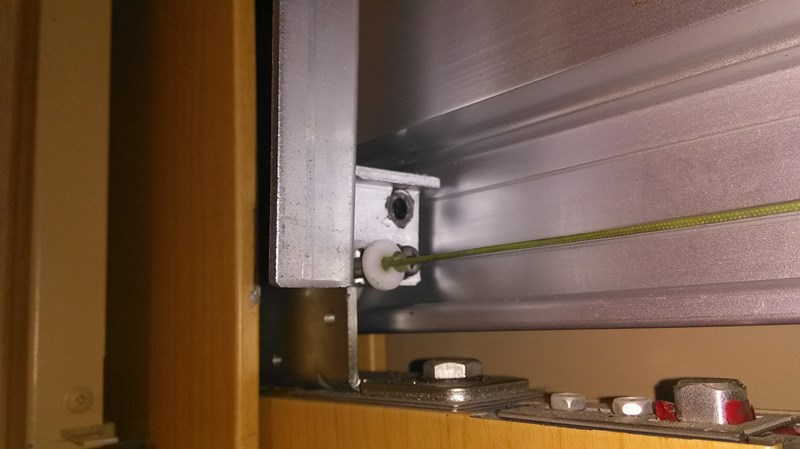

 金具側のネジ穴もそのまま再利用できます。 新たにネジを締め込むだけで良いと思います。 |

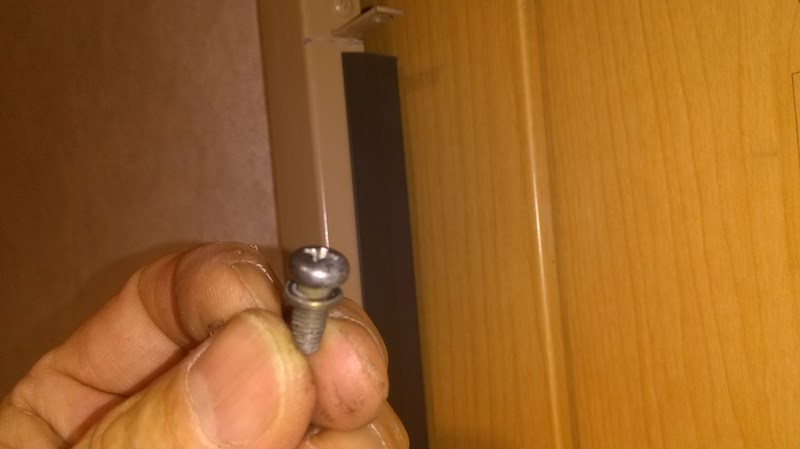

 Ｍ４の短いネジに、緩み止めのスプリングワッシャを入れ ます。できればクロムのヘキサボルトを使いたいところです。 |
|
 とにかく目一杯の力で締め付けます。 前科（緩んだこと）があるからです。 |

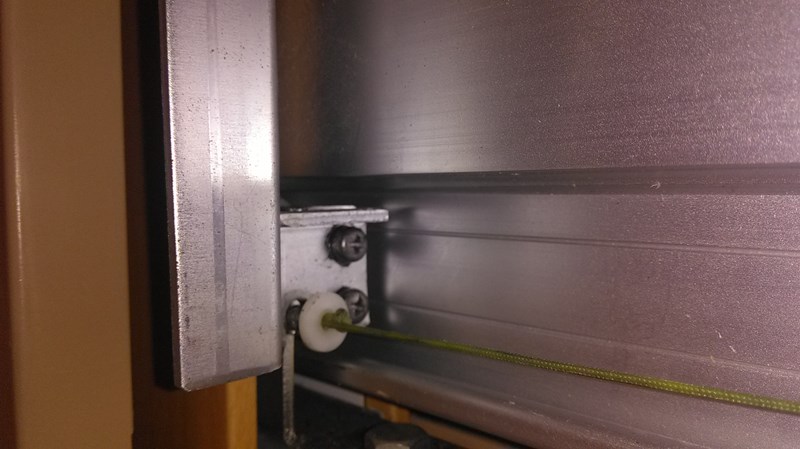

 取りあえずしっかり固定できましたが、長さ２００ｍｍ前後の 金具に２０ｍｍ以下の間隔でネジ２本は、心許ないです。 |
|
 メンテナンスカバーを元に戻します。 ガラガラという異音は聞こえてきません。 |

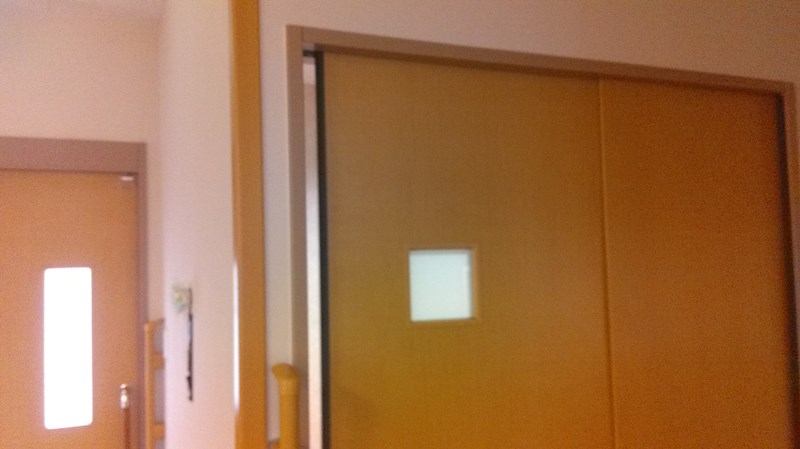

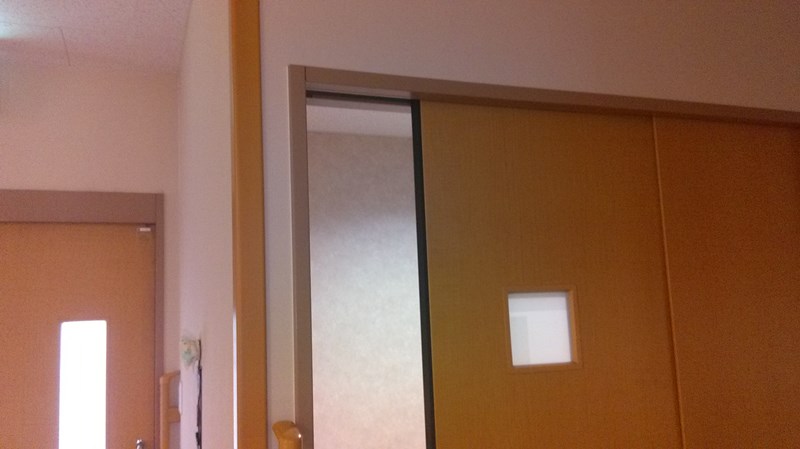

 当初の仕様通り、２枚のスライドドアが 連動してスムーズに開閉します。 |
|

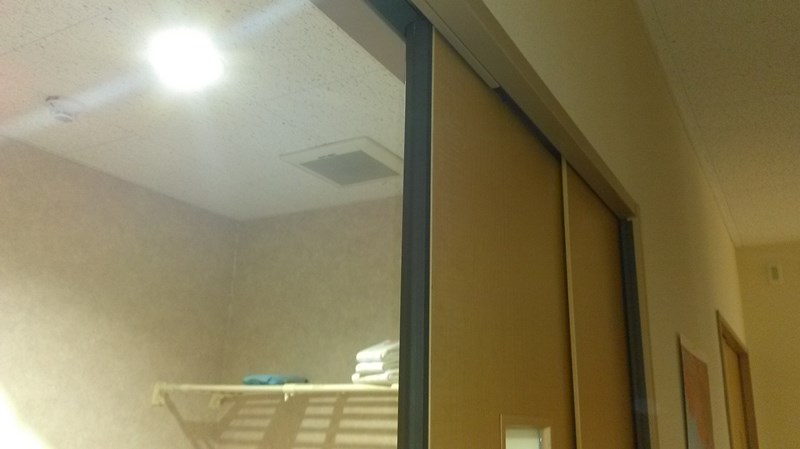

 クローザーの機能も問題ありません。この程度に 閉じた後は、緩やかにかつ自動的に閉まります。 |
||
 実は修理に伺った時、１階と２階を取り違えて１階のトイレを修理してしまいました。依頼されて いたのは２階のトイレで、撤収間際に気が付いて２階も修理してきました。１階も２階も全く同じ 仕様で、つまり１階もほぼ同様に故障（１歩手前）していました。１階の修理はサービスとします。 |
||
|
||
