| ・東芝製掃除機ＶＣ－ＰＹ８Ｆ点検修理（２０１７．６．２３） |
 先日、この掃除機の延長ホースを補修部品として取り寄せ、納品したばかり でした。幾日も経たないうちに再び連絡を頂戴し、掃除機が動かなくなったとの ことです。前回はホースの交換のみでしたので、本体はお預かりしませんでした。 |
||

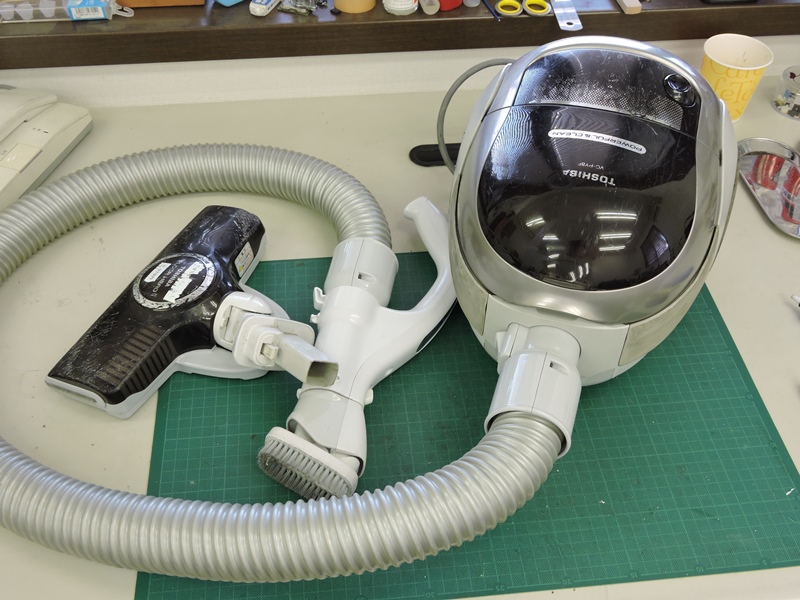

 写真に写っておりませんが、前回交換したのはフレキシブルホースとヘッドの 間に入るダクトホースです。今回はそのホース以外をお預かりしてきました。 |
||

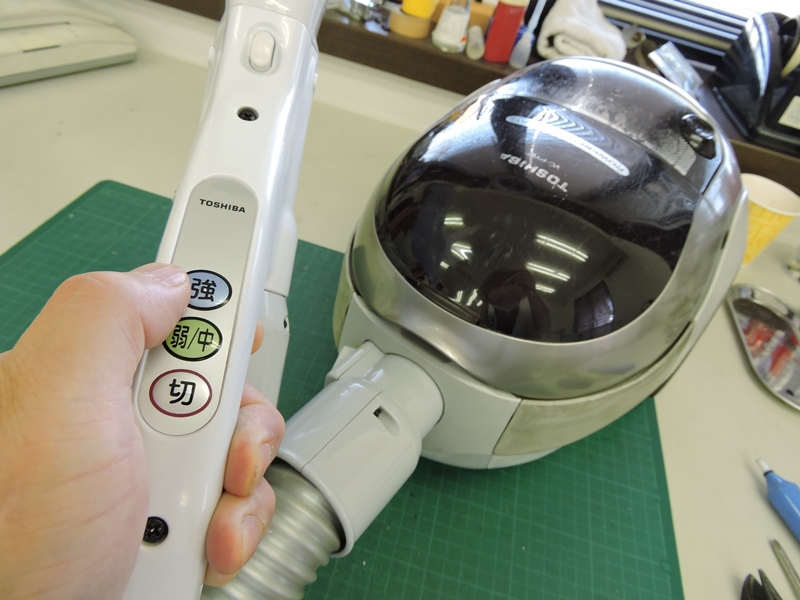

 手元のスイッチを操作しても、確かに 掃除機は動作しません。電源が入りません。 |

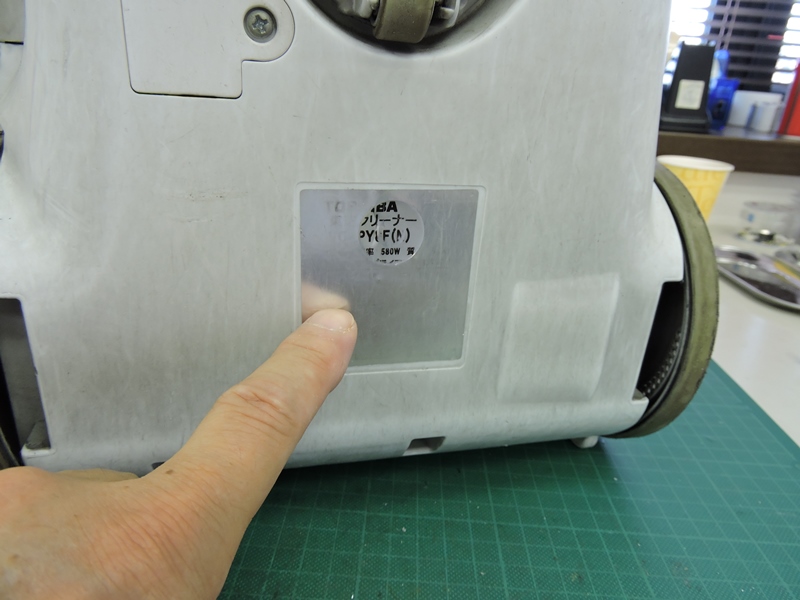

 底面の型番シールを確認しますが この通り擦れて読めなくなっています。 |
|

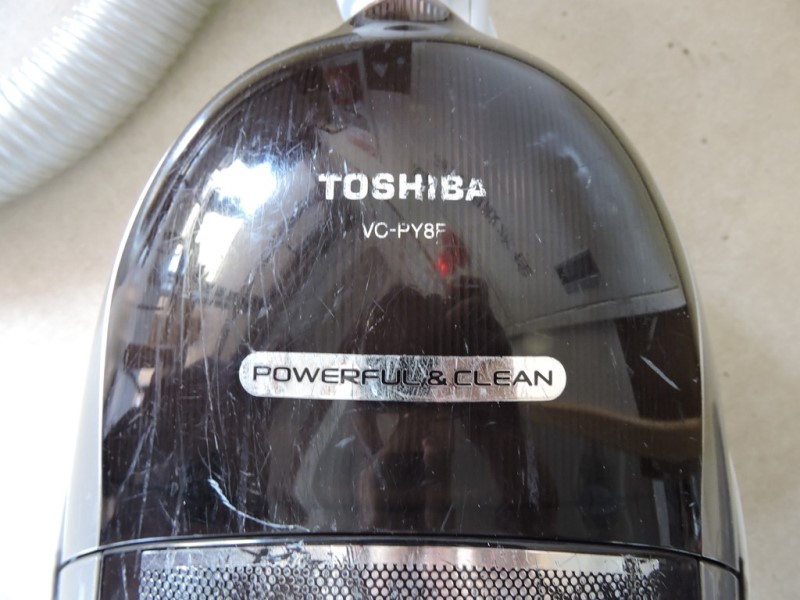

 上部カバーの刻印から東芝製 「ＶＣ－ＰＹ８Ｆ型」と分かります。 |

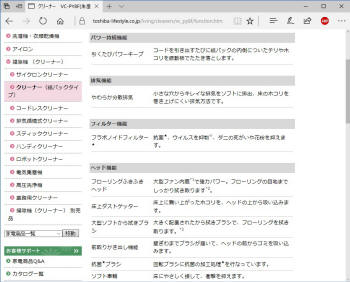

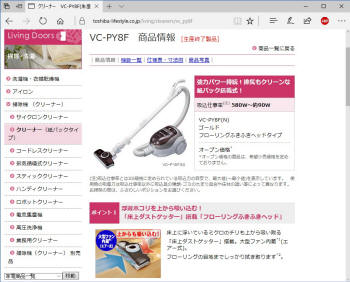

 平成２１年あたりの製品で、既に生産を終了して います。ＷＥＢにはまだ仕様等が残っています。 |
|
 以前に修理した掃除機はモーターのカーボンブラシが摩耗 していました。その可能性も含めてひと通り点検します。 |

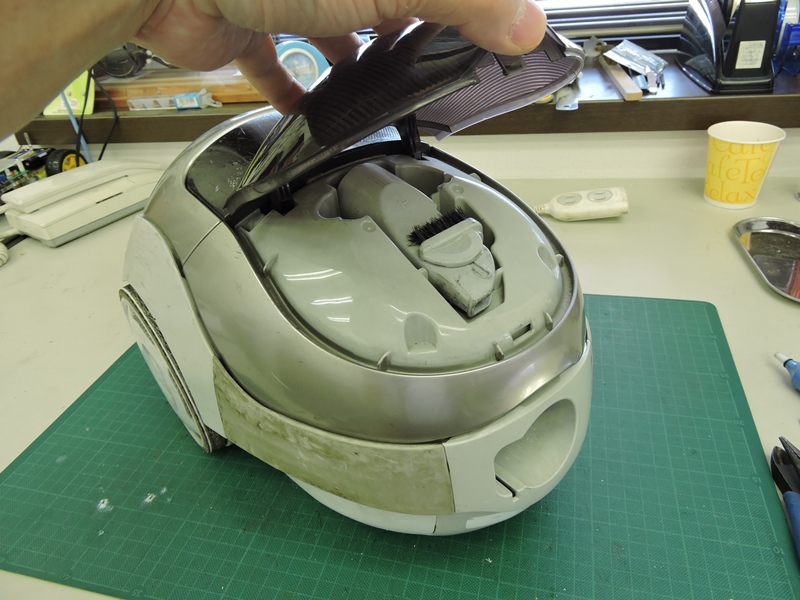

 上部カバーが２重構造になっています。１枚目と ２枚目の間に隙間ノズルが収納されています。 |
|

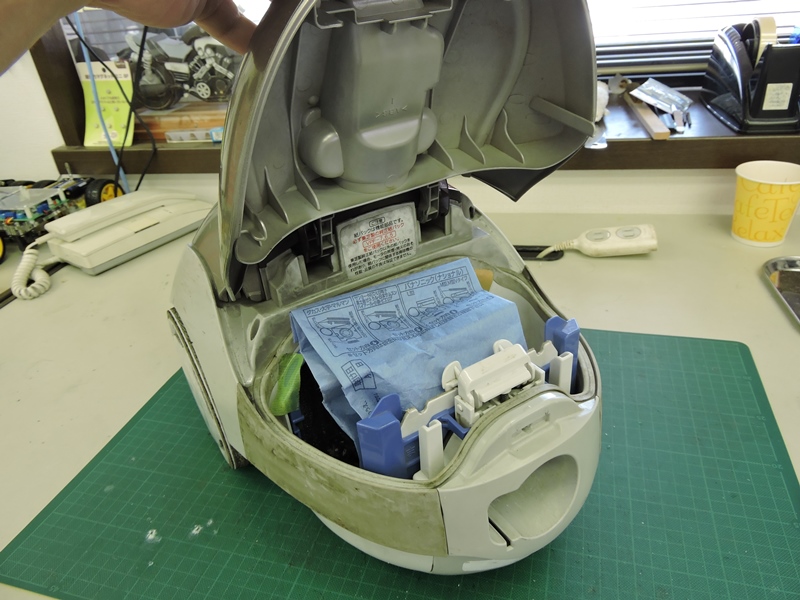

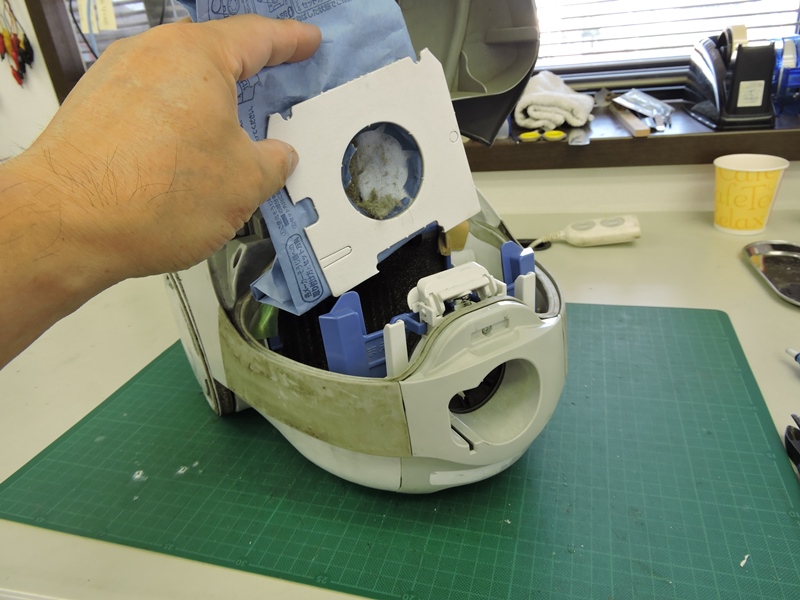

 旧来の紙パック方式です。サイクロン式に比べて すぐに吸引力が落ちる・・わけではないのですが。 |

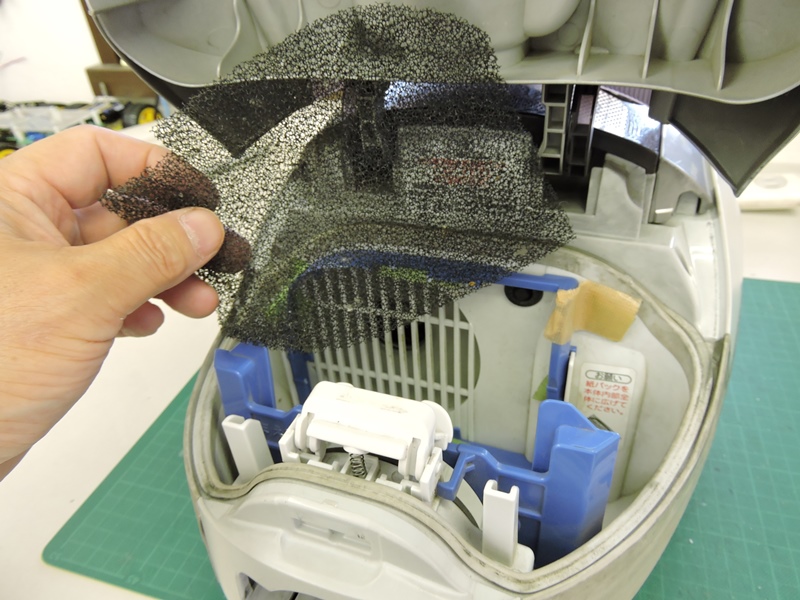

 むしろゴミの収容量が大きく、扱いも手軽です。 紙パックの奥、吸引口の手前にフィルターがあります。 |
|

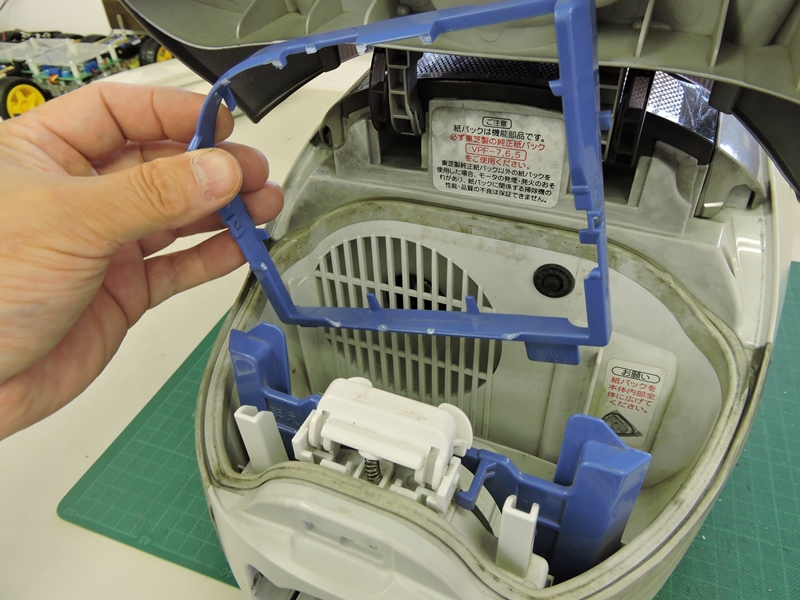

 フィルターを保持している樹脂製ホルダーです。 何故か爪がほとんど折れてしまっています。 |

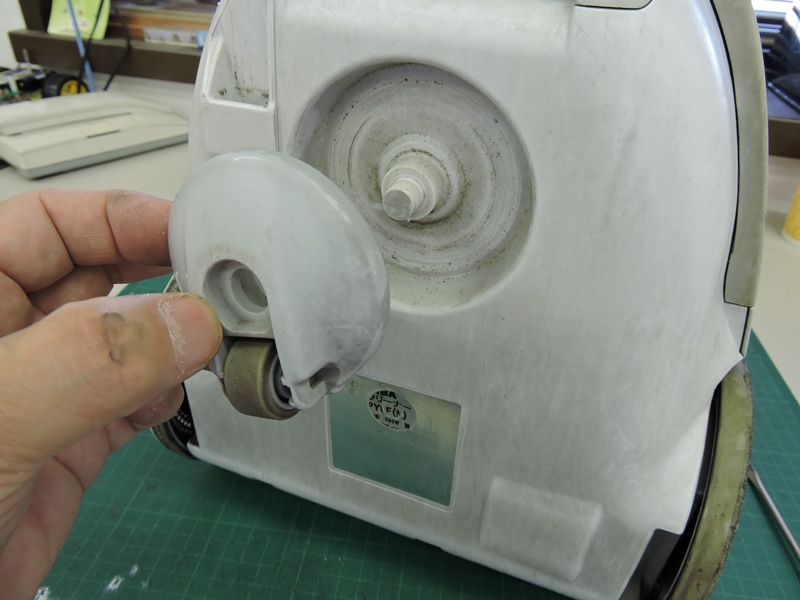

 底面の自在ホイールもいったん外して おきます。いずれクリーニングします。 |
|
 丸みを帯びた複雑な立体デザインが取り入れられるほど、本体の組み付け 構造は複雑を極めます。最小限のネジ固定で十分な強度を得るため、本体の 外装部品（カバー類）は複雑な篏合構造となり、容易に分解できません。 |
||

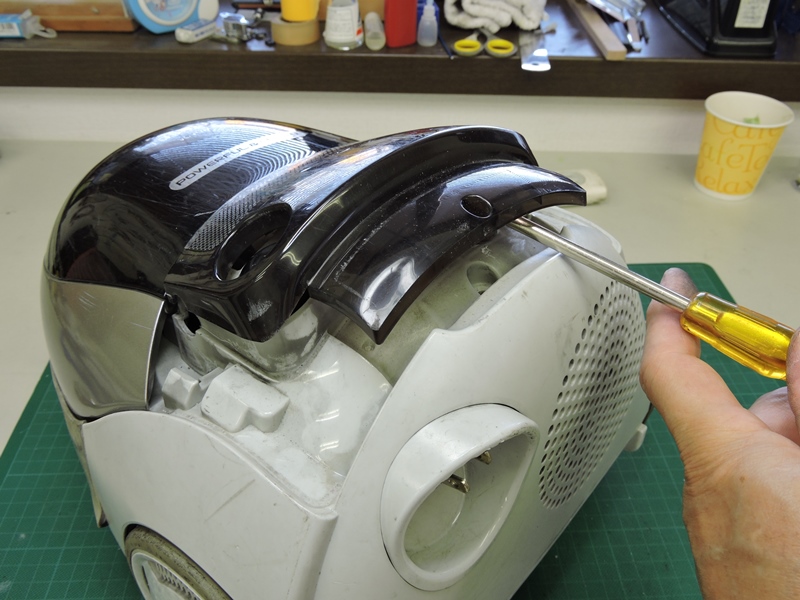

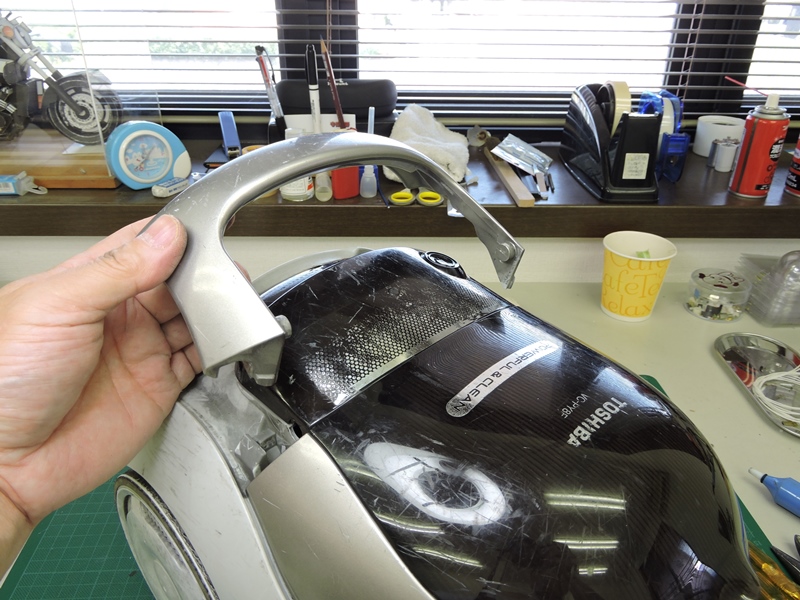

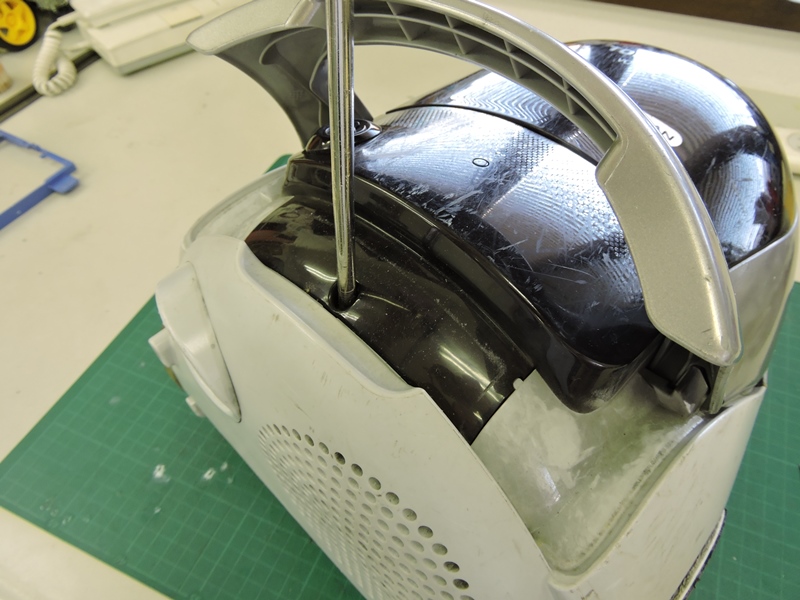

 頂上部のネジを１本緩めたところで、 先にハンドルを外しておくことにしました。 |

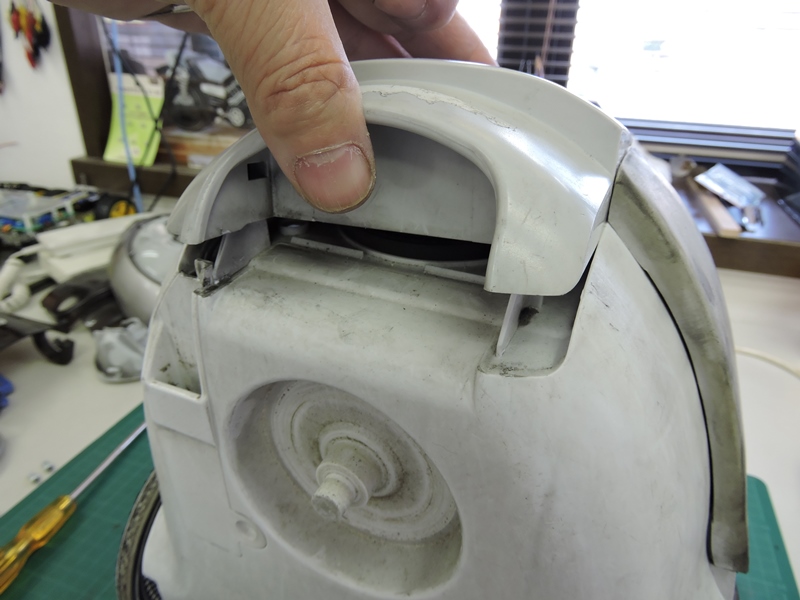

 左右両側から、軸穴に突起部が嵌まり込む 構造です。ドライバの先で広げながら外します。 |
|
 上面後ろ側のカバーは、後部にネジが１本、 前方部分で数本の爪が本体と噛み合っています。 |

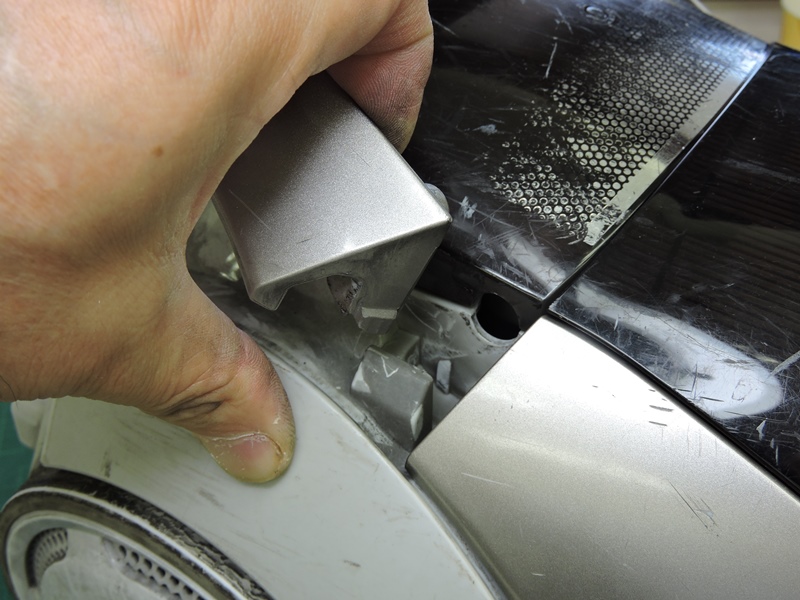

 爪を開放位置に戻す方法がないため、爪を 折らないよう力を入れて慎重に引き上げます。 |
|

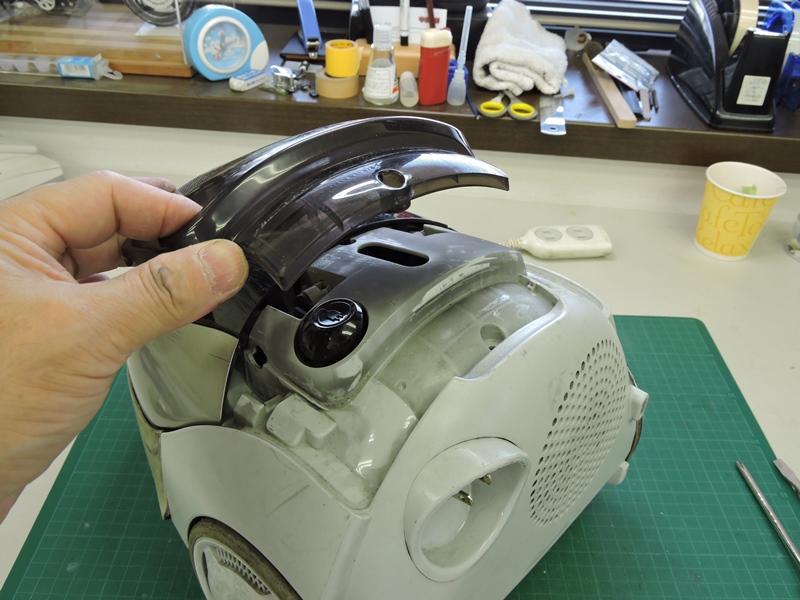

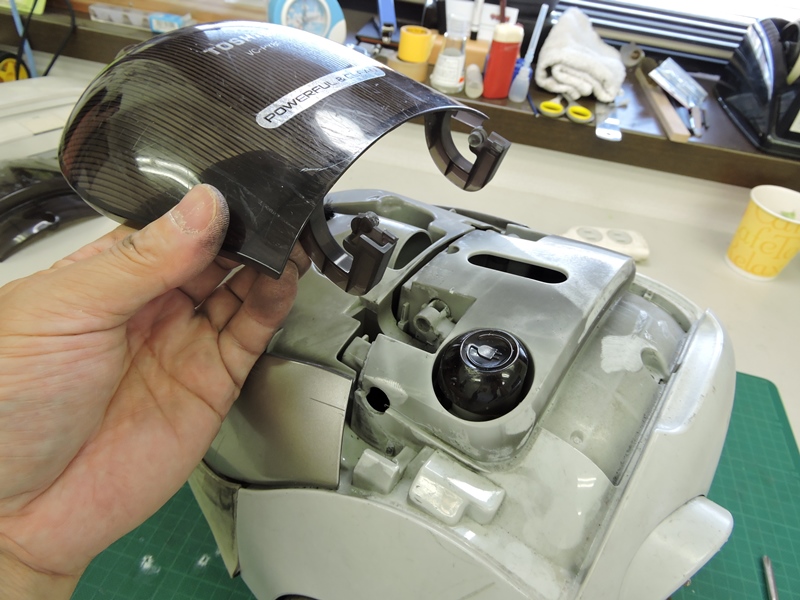

 １枚目の上部カバーを外します。ハンドルと 同じ構造で左右から軸穴に嵌め込まれています。 |

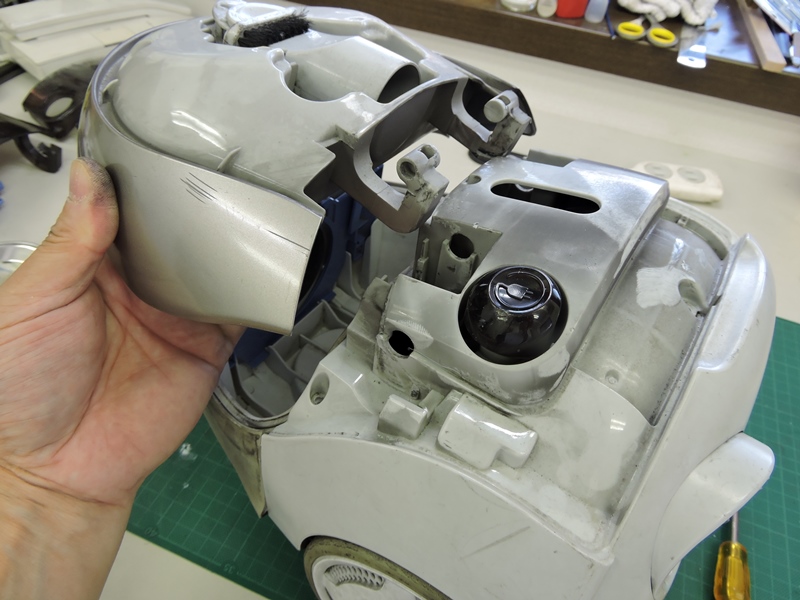

 ２枚目の上部カバーを外します。これも 同じ構造で嵌め込まれています。 |
|

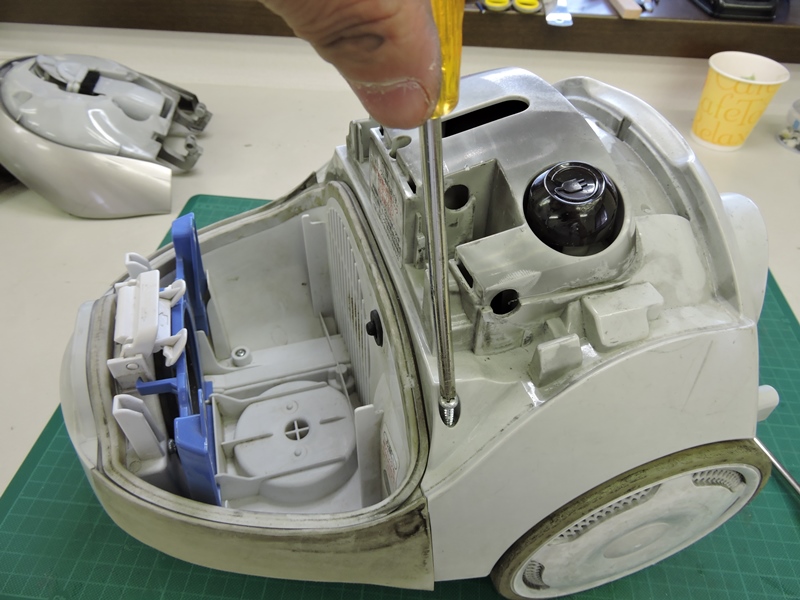

 カバーを取り除いたところで、上側 本体を固定しているネジを緩めます。 |
 底側本体との篏合も非常にタイトです。 一部上側から爪受けが伸びています。 |
|

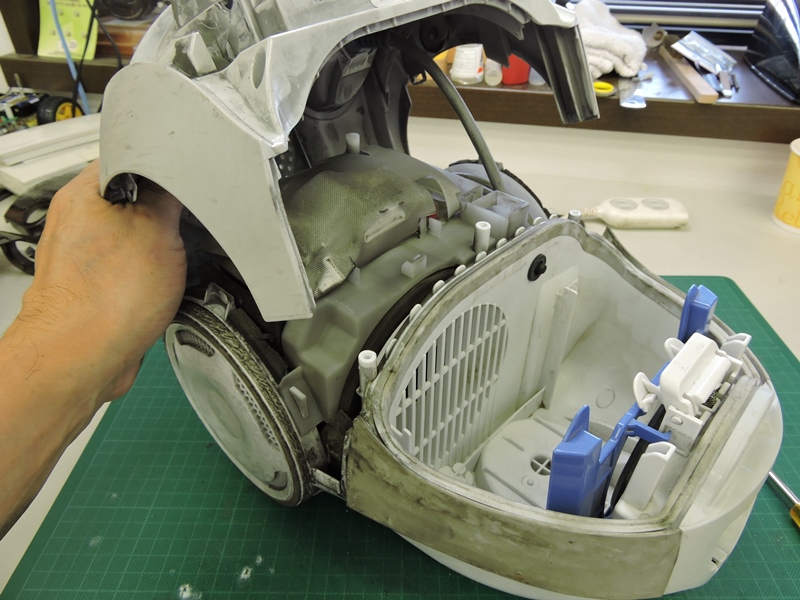

 何とか上側本体が外れてきました。このあたりから 手指が猛烈に汚れ始めます。内部はゴミだらけです。 |

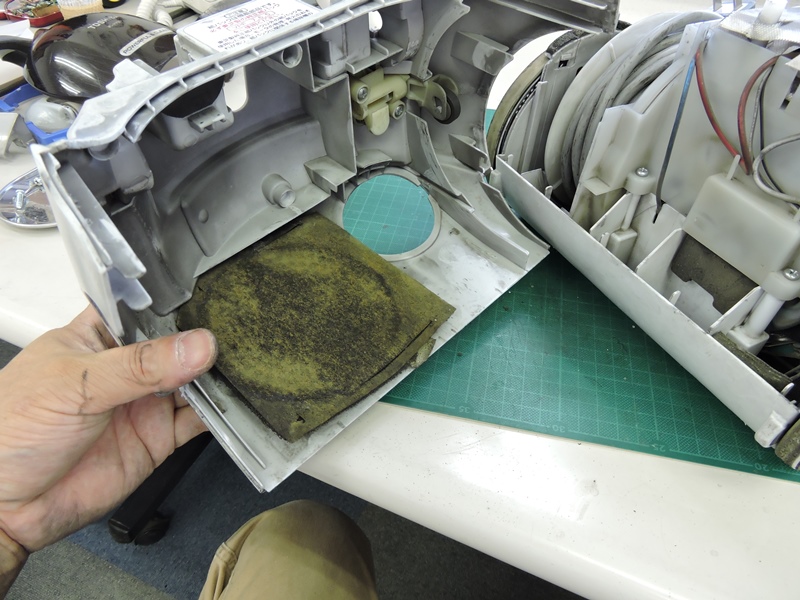

 モーターの排気口に当てられている特殊フィルター です。取り出すとざらざらした砂埃が落ちてきます。 |
|

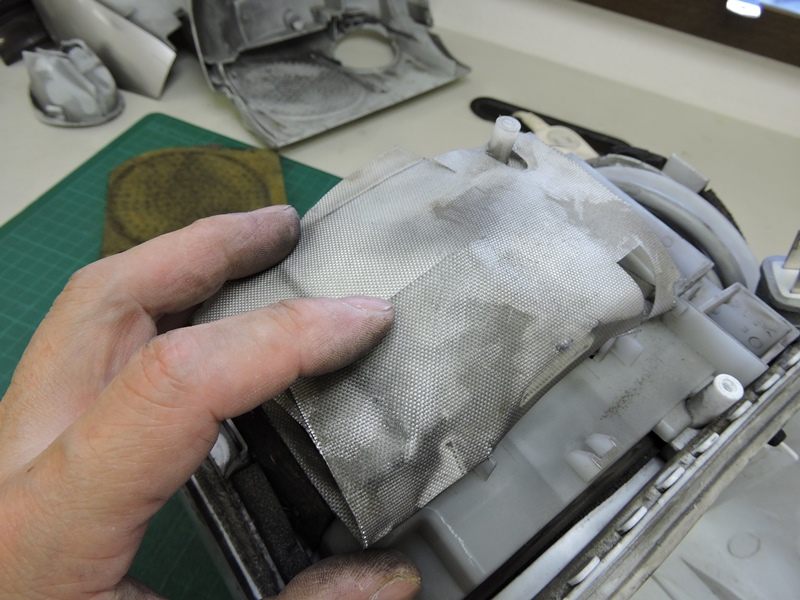

 モーターの上部、排気熱を避けた位置に 化繊のシートにくるまれた部分があります。 |

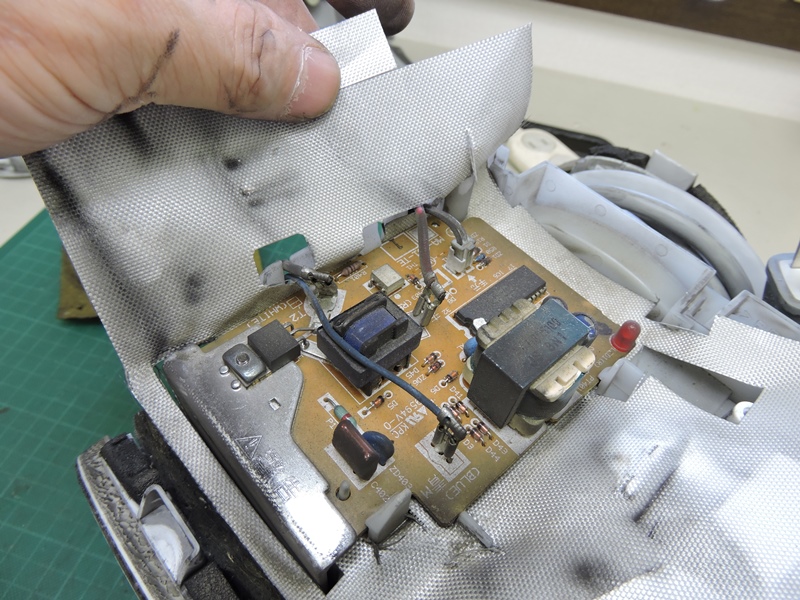

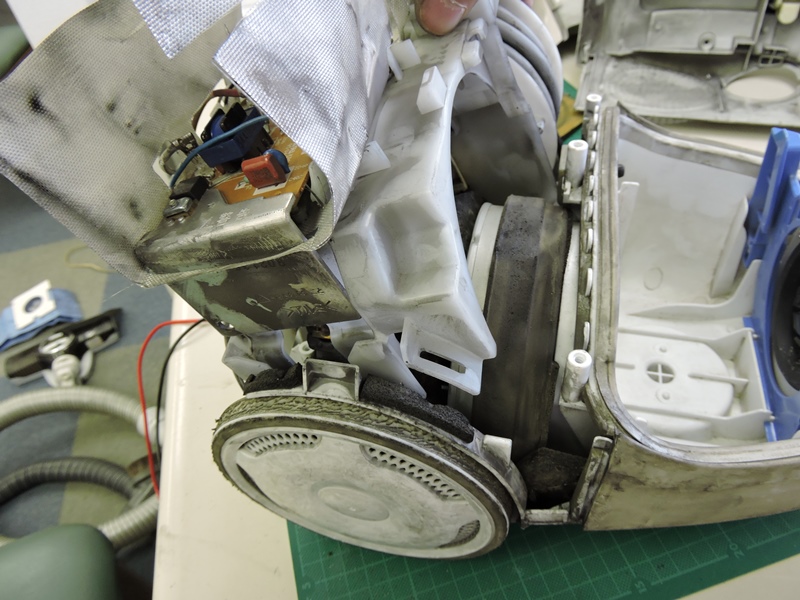

 モーター制御用の回路基板です。 全体が煤けて汚れています。 |
|

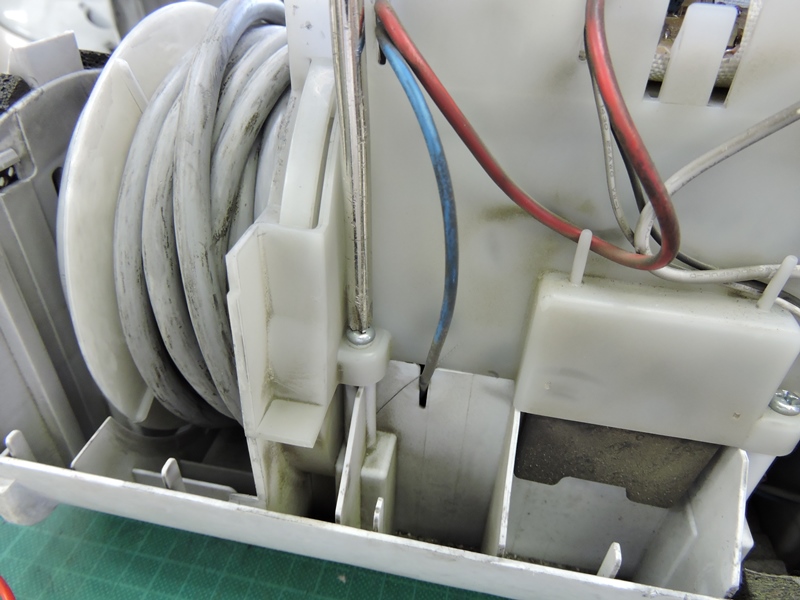

 電源コードの接続に問題がないか丁寧に点検 します。内部カバーの固定ネジを緩めます。 |

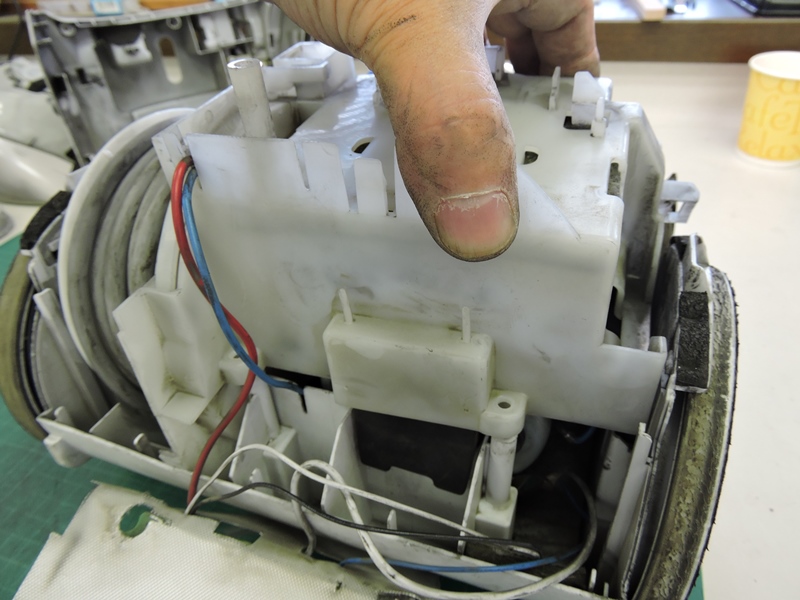

 モーターを覆う内部カバーを取り外します。 モーターまで電力が届いているでしょうか。 |
|

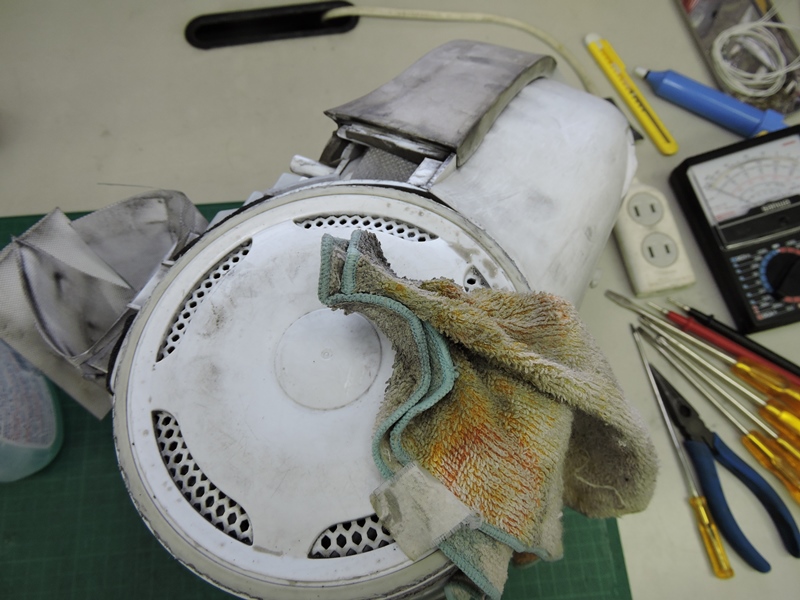

 内部に手を入れるほど大変な汚れ様です。別の 掃除機で埃を吸い取りながら作業を進めます。 |
||

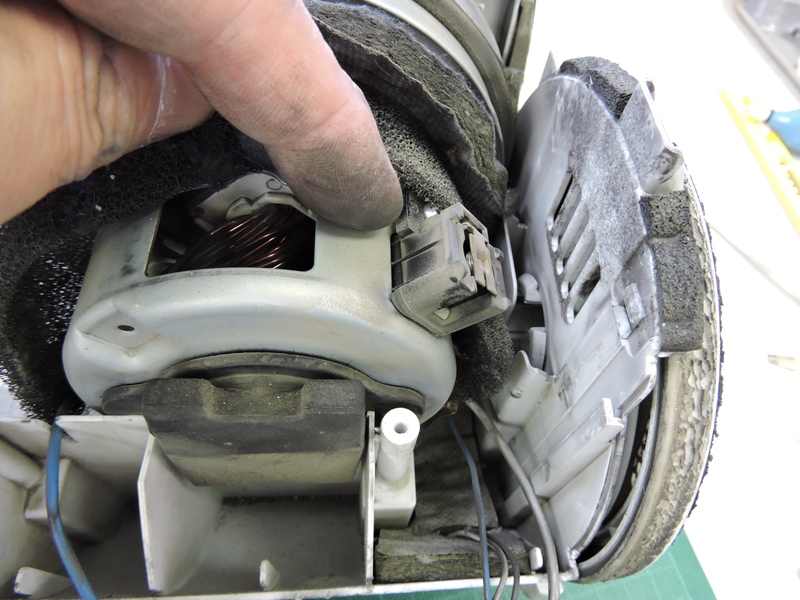

 モーターの整流ブラシが見えてきました。摩耗の具合を 点検しなければなりません。必要ならば交換します。 |
||

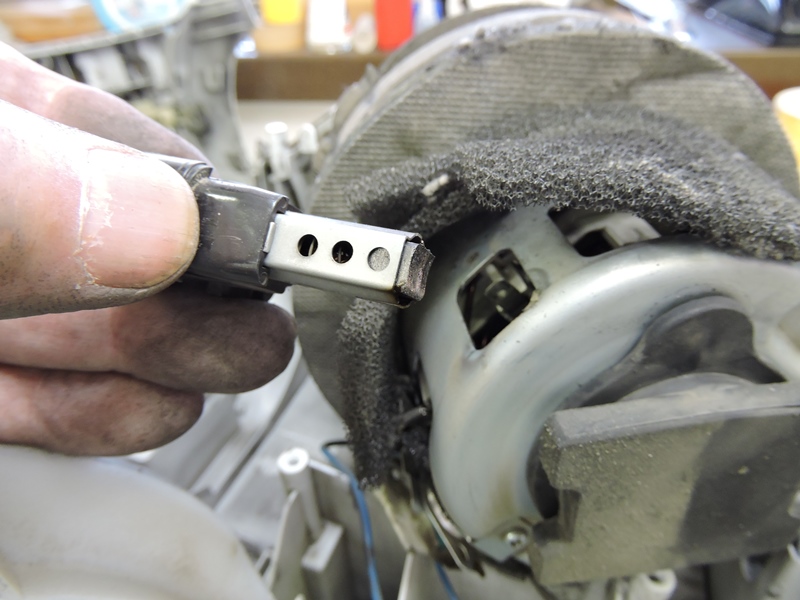

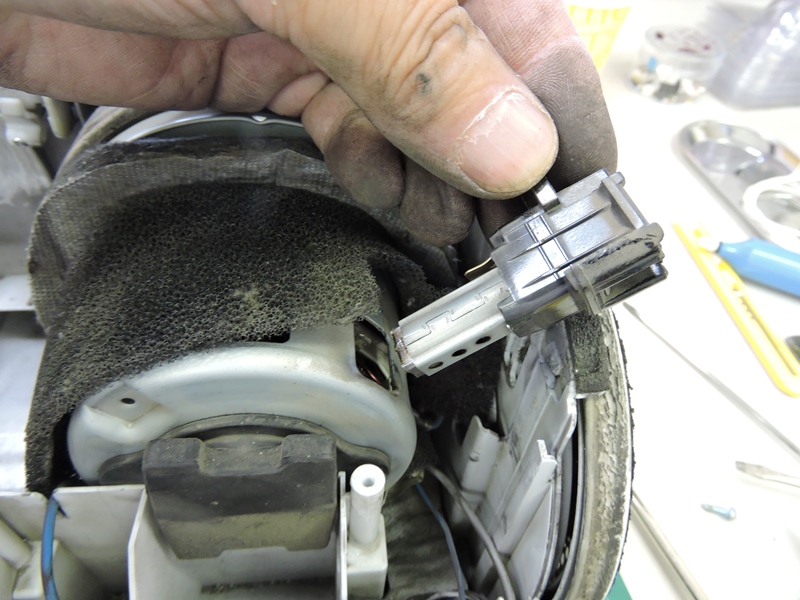

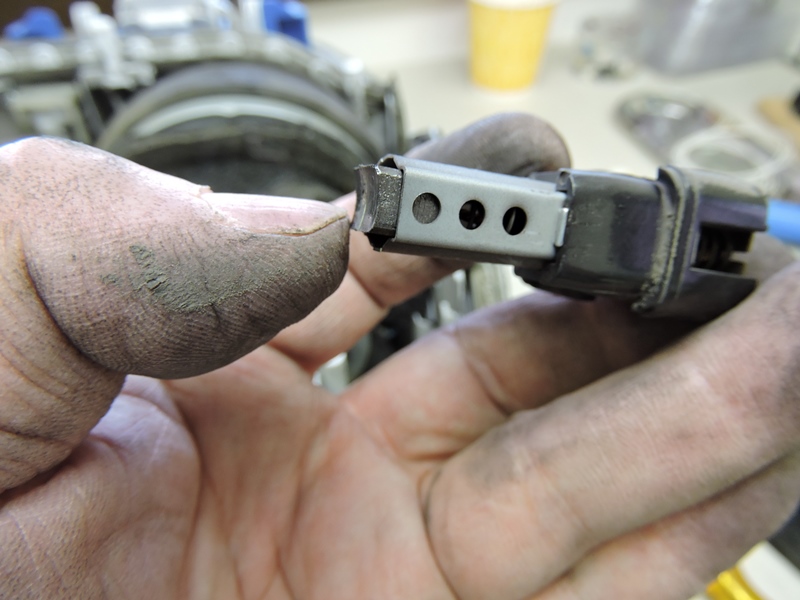

 アセンブリごと抜き取ります。先端内部に カーボン製ブラシが挿入されています。 |
 まだ大丈夫です。１５ｍｍ程度残って いるので交換の必要はないでしょう。 |
|
 反対側の整流ブラシも点検します。 こちらもまだカーボンが残っています。 |

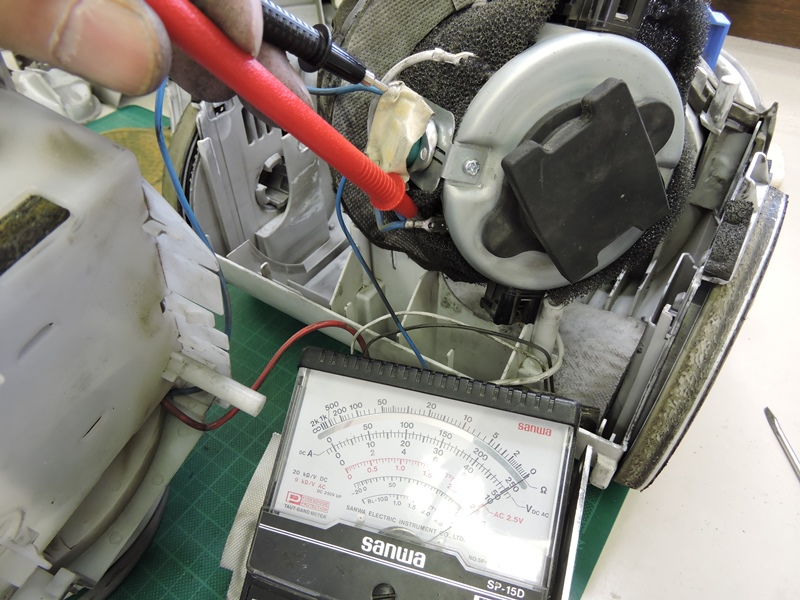

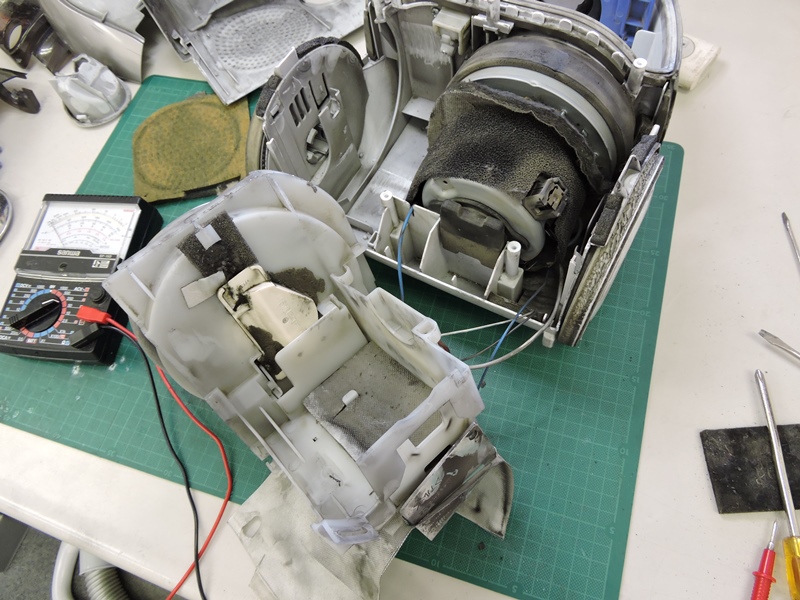

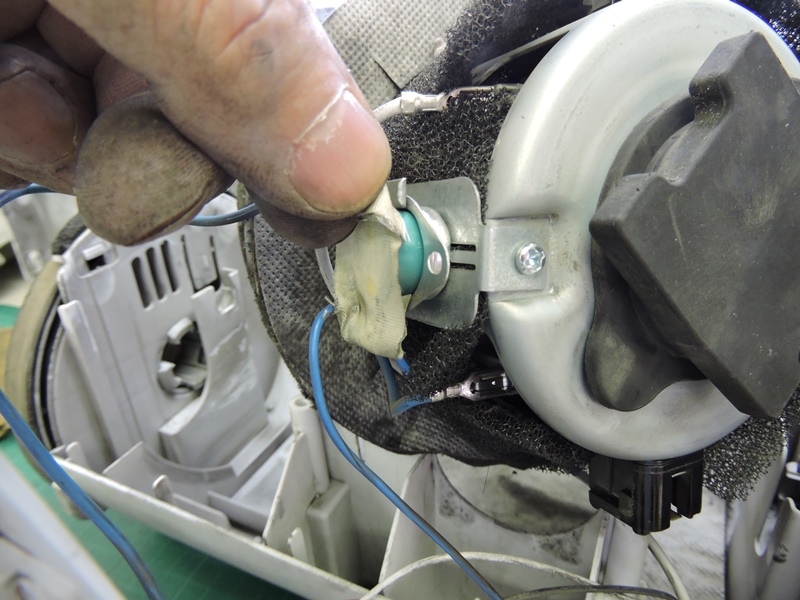

 モーターへの電力供給途中に、バイメタル （温度スイッチ）が直列に挿入されています。 |
|
 モーターの過熱防止用で、常温では導通 している必要があります。問題ありません。 |
 モーターへの電力供給系統は特に問題ないようです。 クリーニングの後、いったん内部カバーを閉じます。 |
|

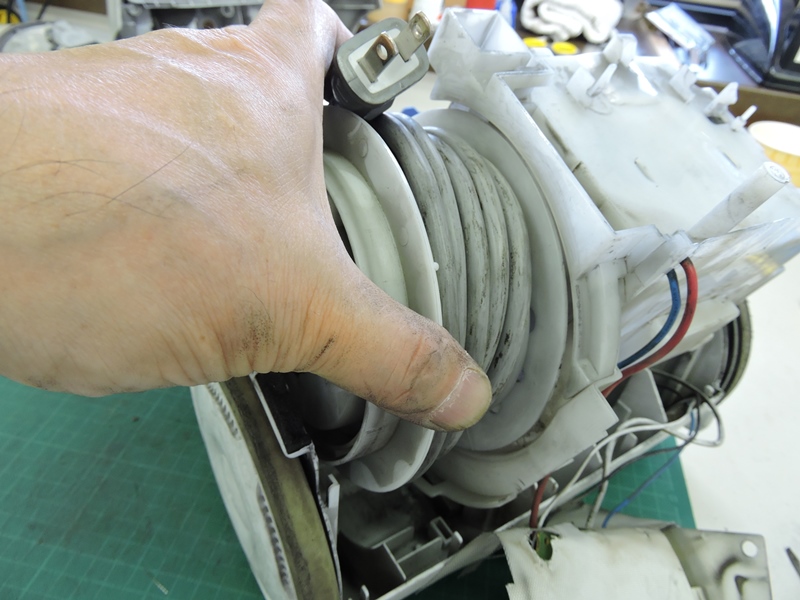

 電源コードのが、最後まで巻き取られなくなって います。リールを２回転ほど増し締めしておきます。 |
||

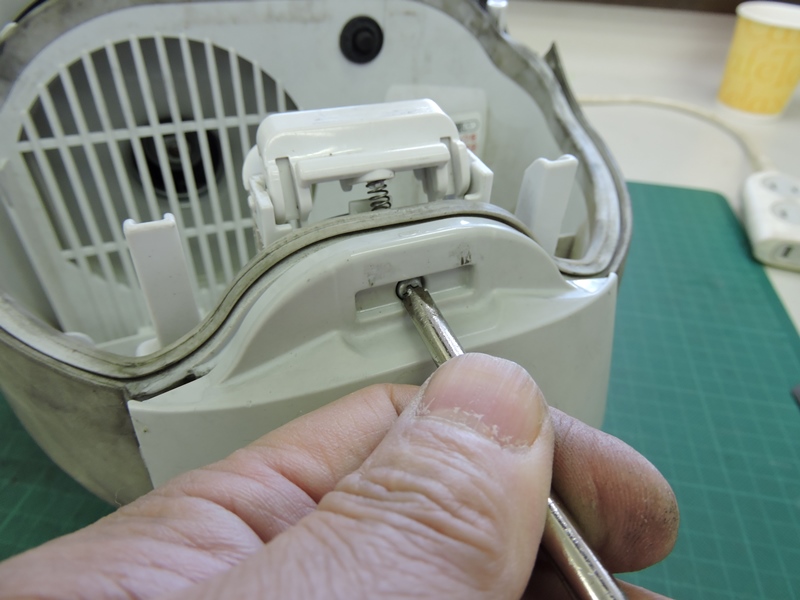

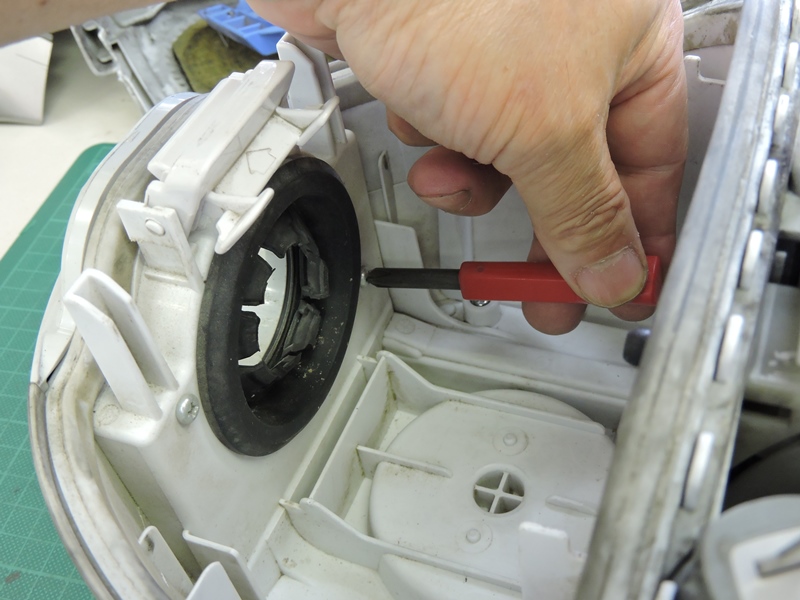

 次に、ホース差し込み口周りの点検に移ります。先に 本体内側から部品を固定しているネジを緩めます。 |
 本体外側から固定しているネジが １本だけあります。緩めます。 |
|
 ここも強固な篏合構造になっています。 爪や爪受けを破損しないよう外します。 |

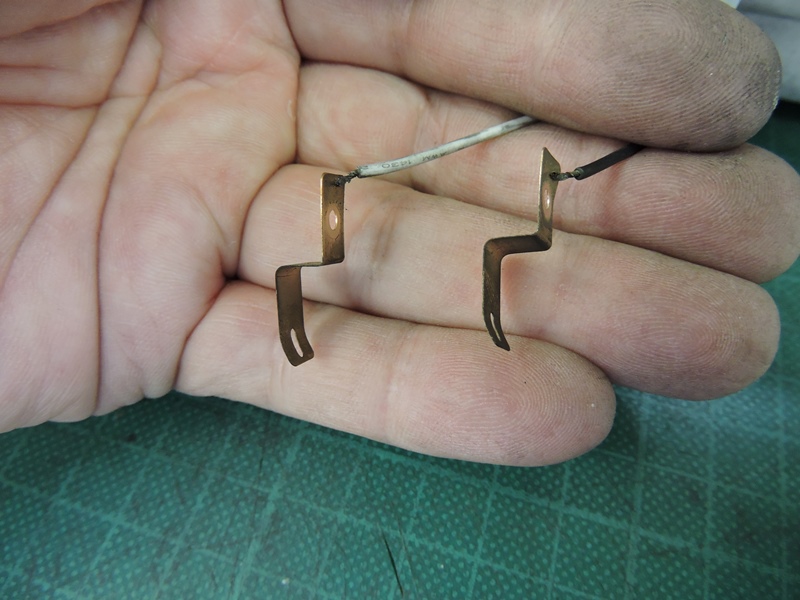

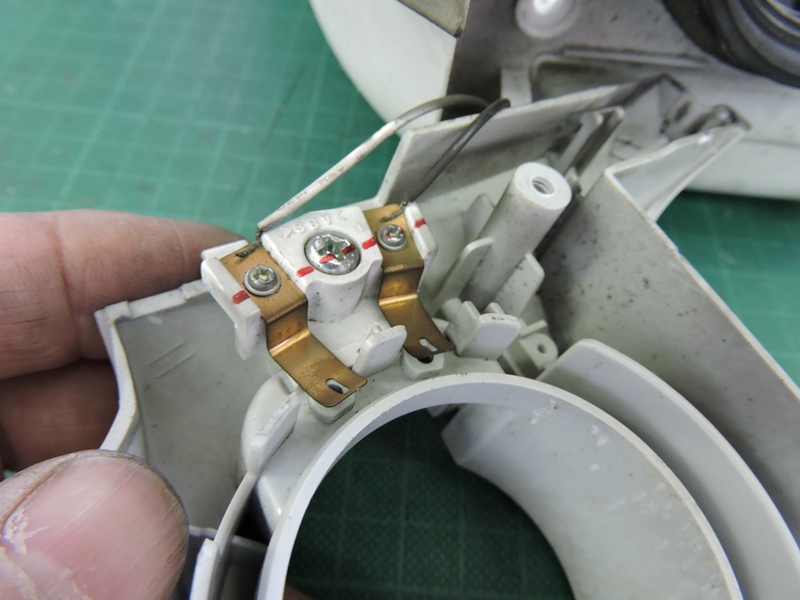

 ホース差し込み口部品の底部に、手元スイッチへの 配線を中継するための金具が取り付けられています。 |
|
 取り外して見ると変形が大きいように見えます。 ホース側の電極ピンに押されて曲がったようです。 |

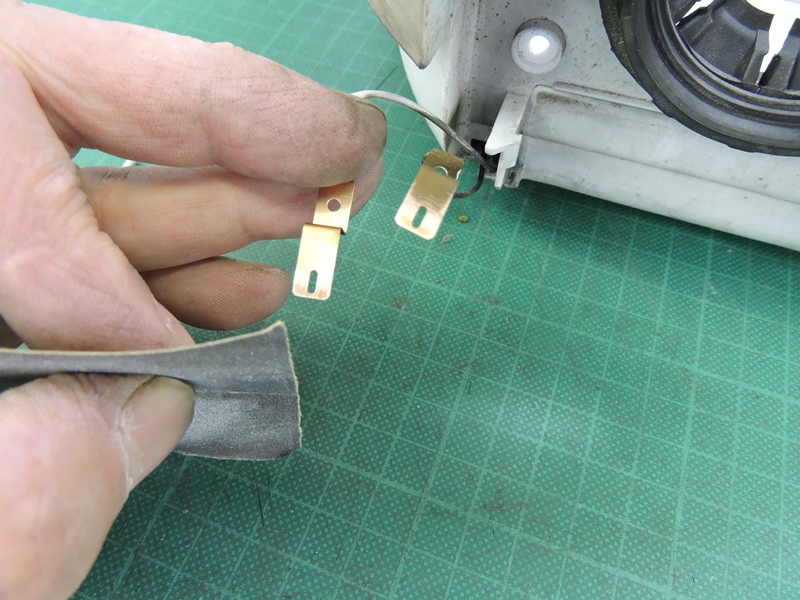

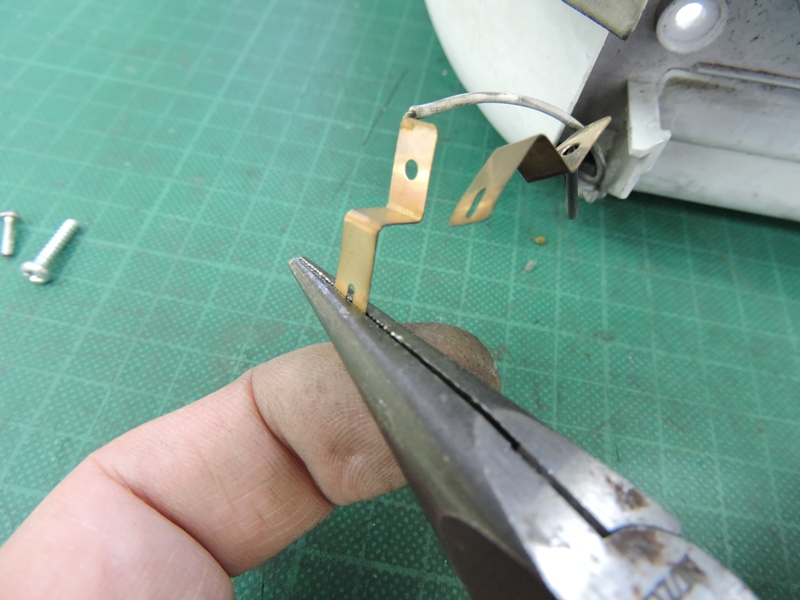

 変形を修正します。直線状に戻し バネとして弾力を持たせます。 |
|
 ピントの接触部分をペーパーで研磨し、導電性を改善します。 この時点で掃除機は、何もなかったかのように動き出しました。 |
||
 内部・外部ともにひどい汚れ様です。掃除機自体が 汚くてはシャレになりません。リフレッシュします。 |

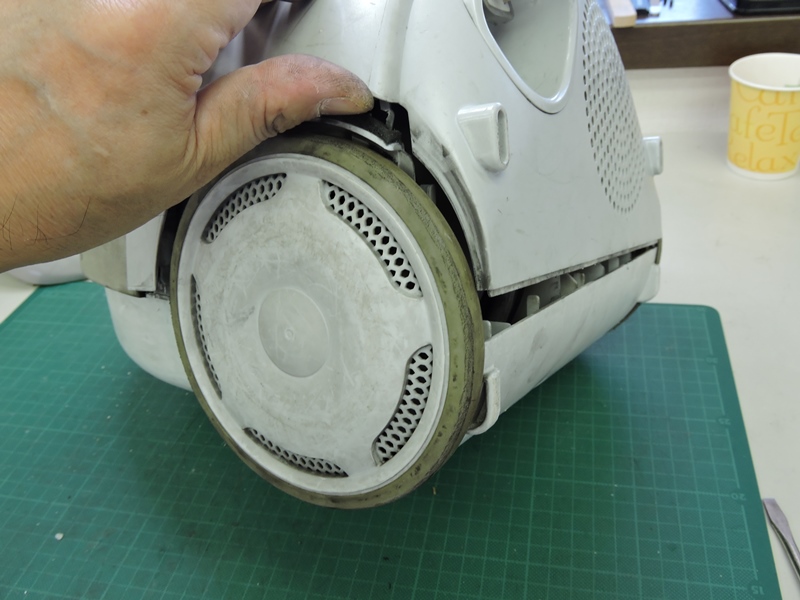

 ホイールの表面部分です。長年の清掃活動で 細かく無数に傷つき、汚れが入り込んでいます。 |
|

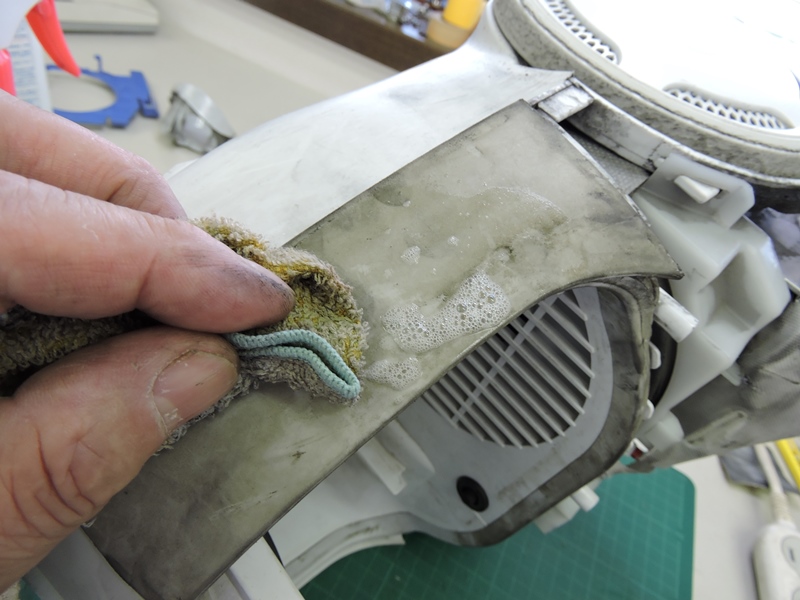

 バンパーの役割を果たす軟質ビニル製サイド プロテクターです。汚れ切って変色しています。 |

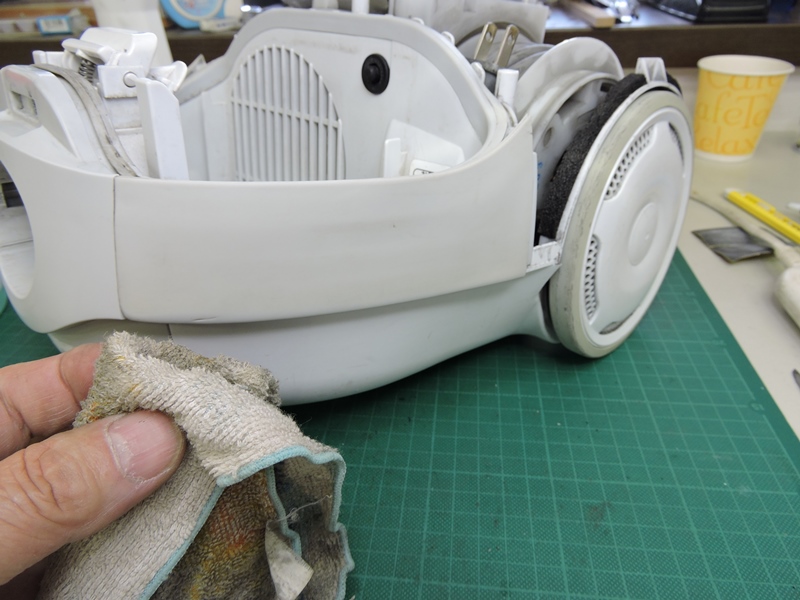

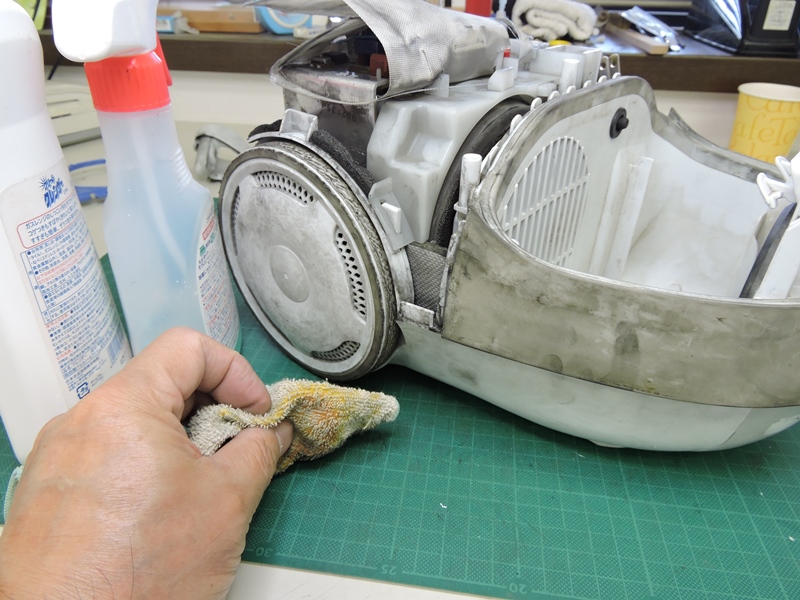

 家庭用中性洗剤に僅かに研磨剤 （クレンザー）を含ませて拭き取ります。 |
|

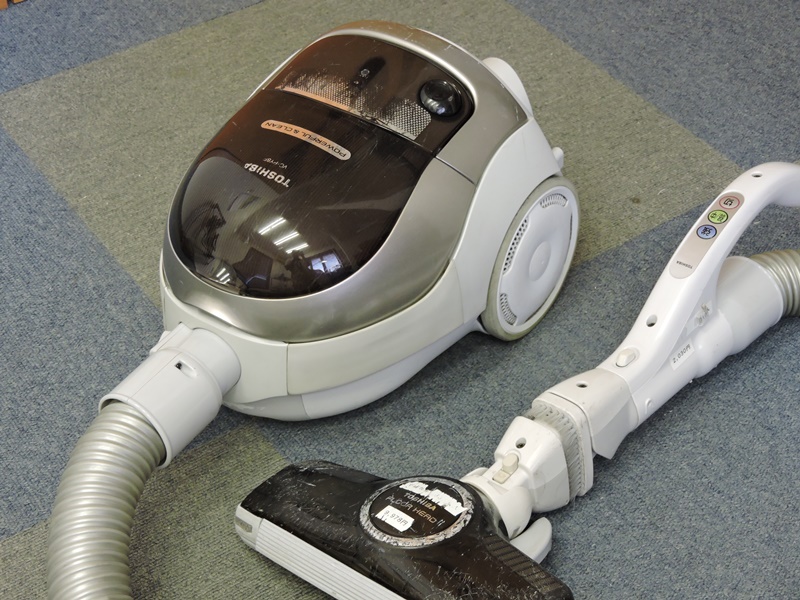

 脱着可能な樹脂製部品は、取り外して水洗いしま した。内外ともすっかり綺麗かつ清潔になりました。 |
||

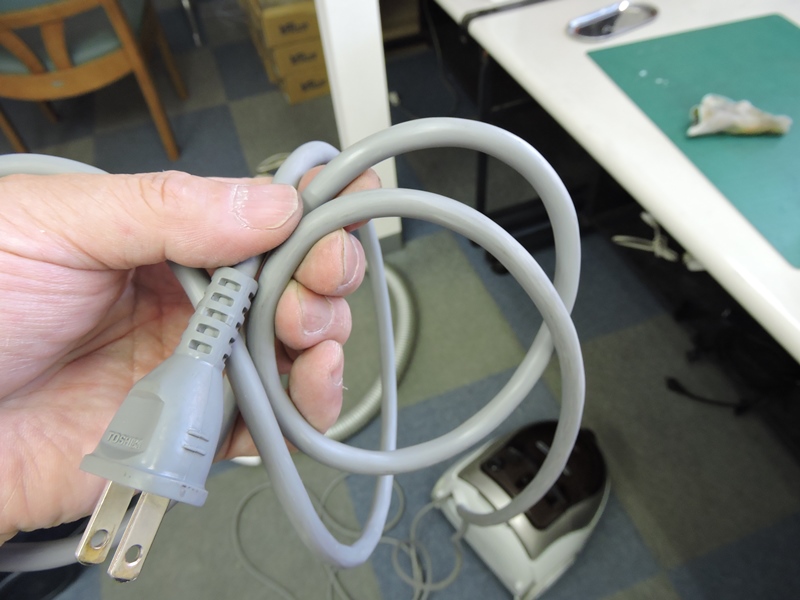

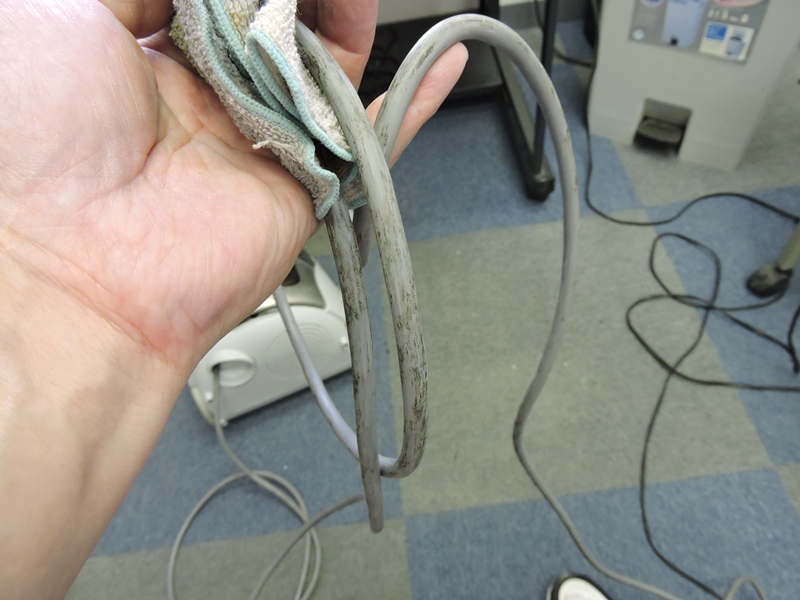

 電源コードを引き出してみるとこの通り です。何度も踏まれて汚れています。 |
 力を入れて汚れを擦りとります。被覆にほとんど傷が 付いていないため、見違えるように綺麗になります。 |
|

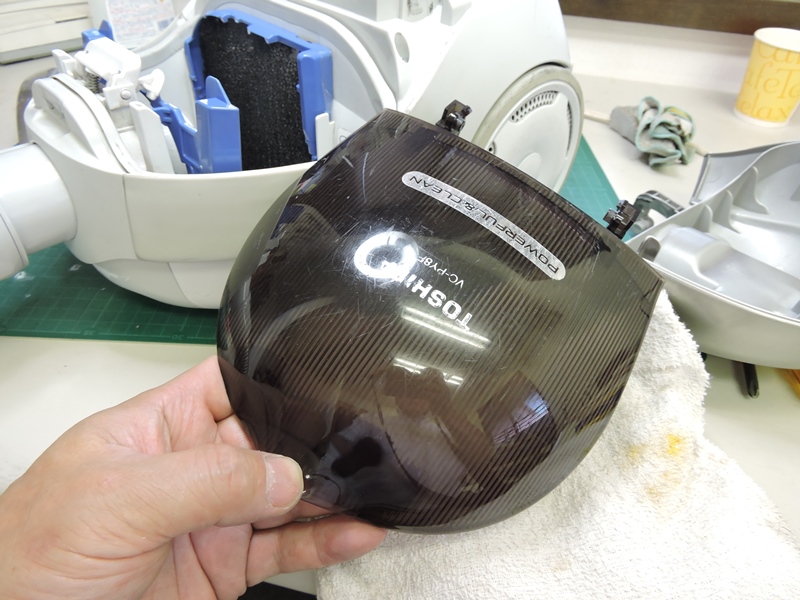

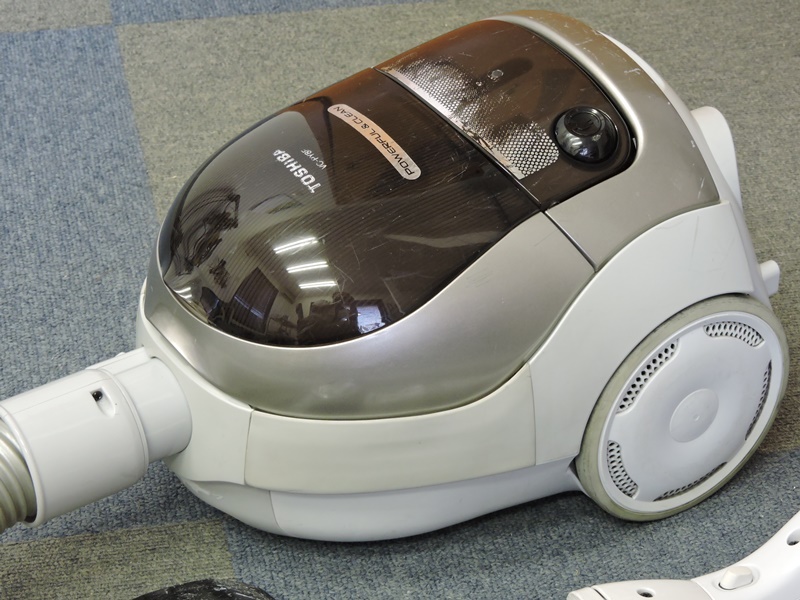

 最も目に付きやすい上部カバーですが、無数の傷に 加え表面に印刷された文字が消えかかっています。 |
 樹脂用コンパウンドで、光沢を 復活させる程度にしておきます。 |
|
 この掃除機はまだ大丈夫ですが、モーターの吸い込みファン周りに 汚れが蓄積すると特有の異臭が消えなくなります。最後はモーターの 分解清掃にも、工房では対応しております。諦めずにご相談下さい。 |
||
|
||
