| ・車椅子ブレーキハンドル修理（２０１７．９．１） |

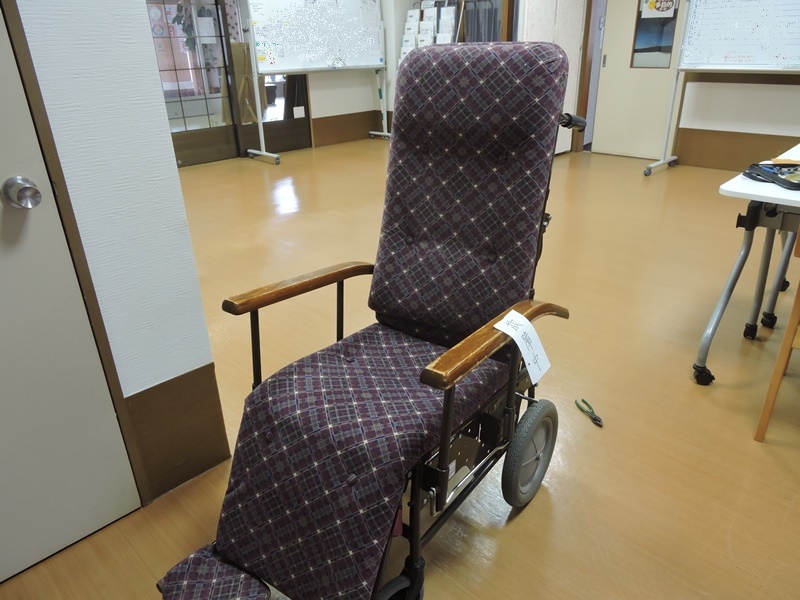

 高齢者施設で利用されている車椅子です。携行や折りたたみの必要がないため、 スチール製の部品で組み立てられ、座面や背もたれにはしっかりしたクッションが取り 付けられています。かなり重量がありますが、走行安定性が高く座り心地も良好です。 |
||
 介助者が背面から操作するブレーキハンドルが、写真の通り破損し脱落して います。ブレーキが使用できず、この車椅子は長い間使われずにいたそうです。 |
||

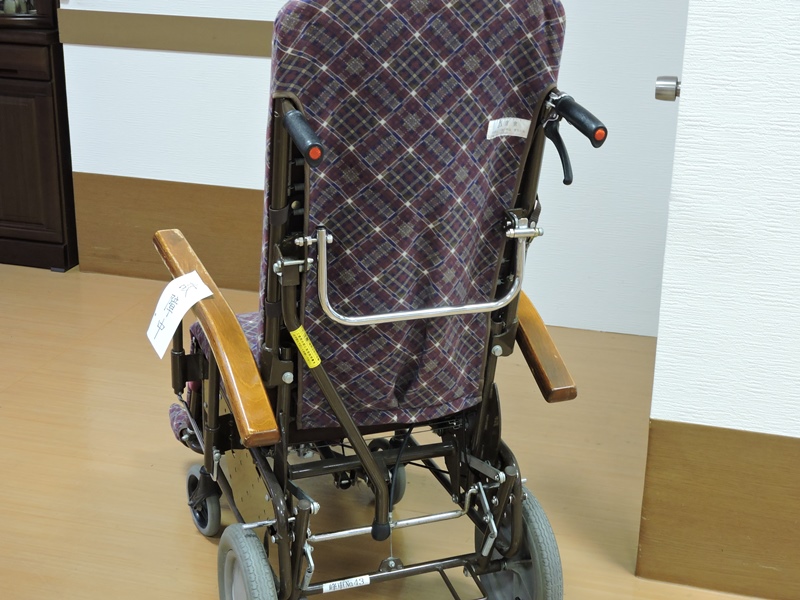

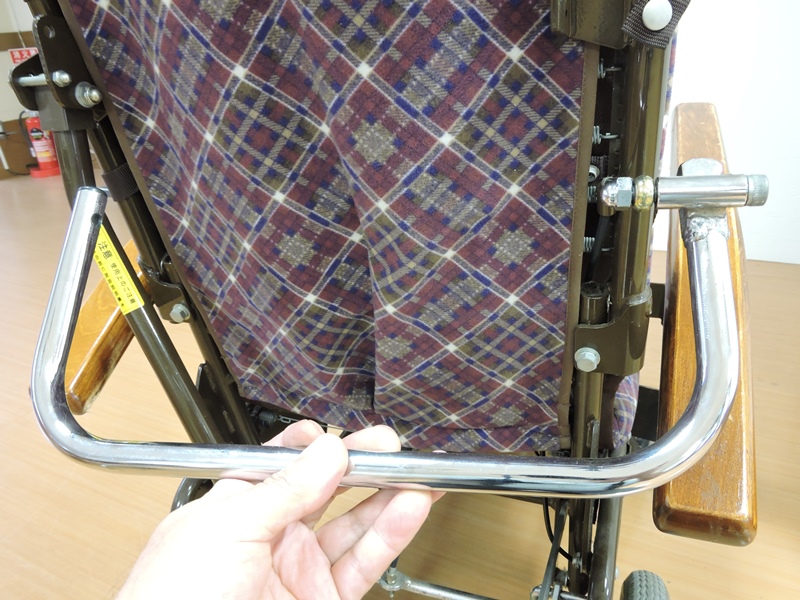

 本来ならばこのような位置関係で ハンドルが取り付けられています。 |

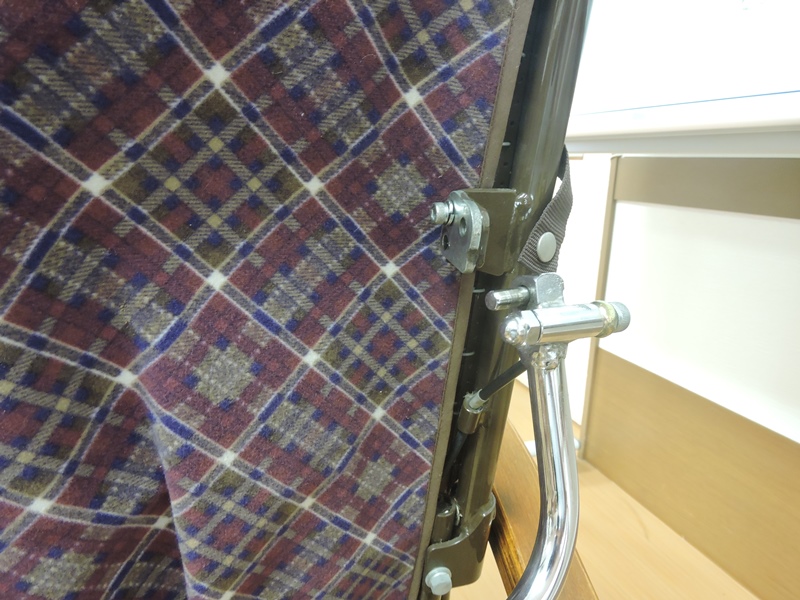

 ハンドルの回転により、右端に取り付けられた ワイヤーが引き上げられ、ブレーキを作動させます。 |
|

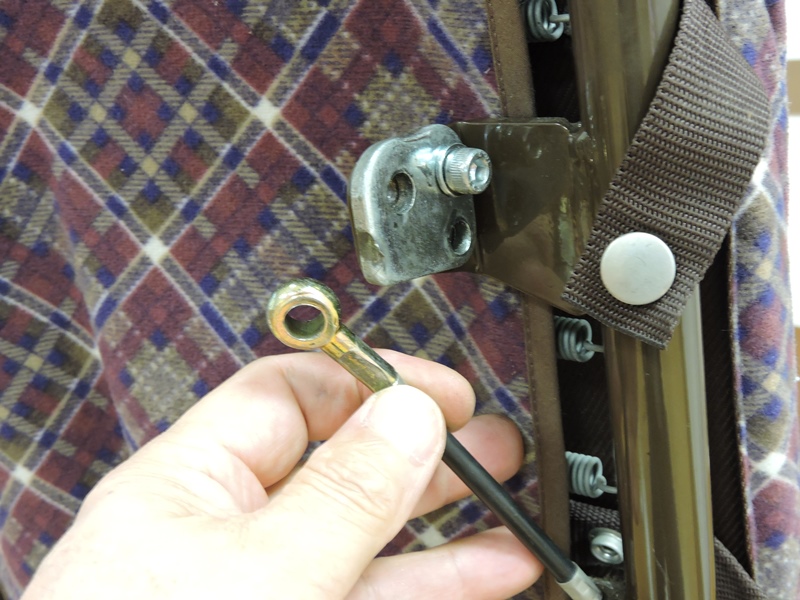

 しかし、ワイヤーの取り付け位置が不自然です。 背もたれの隙間を出ると大きく曲げられます。 |
 左端は取り付けに必要なネジ類が全て 紛失しており、保持しようがありません。 |
|
 施設内に同型の車椅子があると 聞き、見せてもらうことにしました。 |

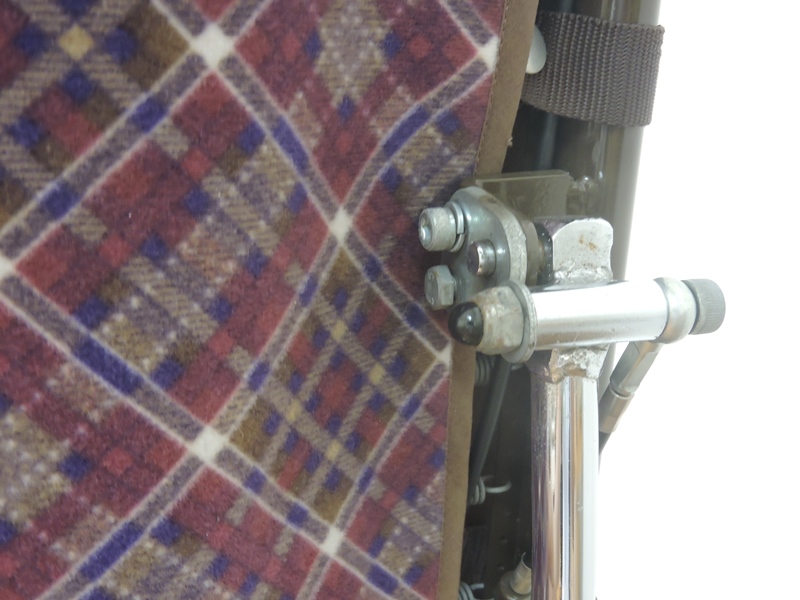

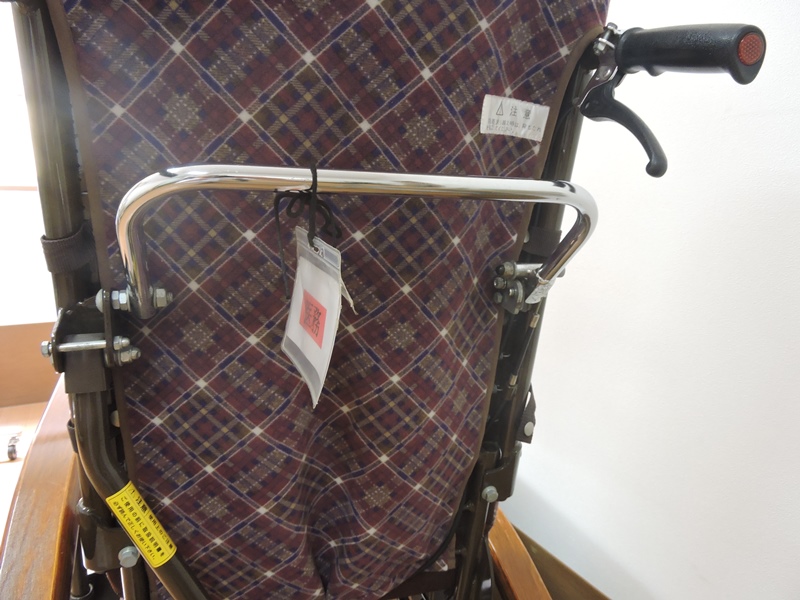

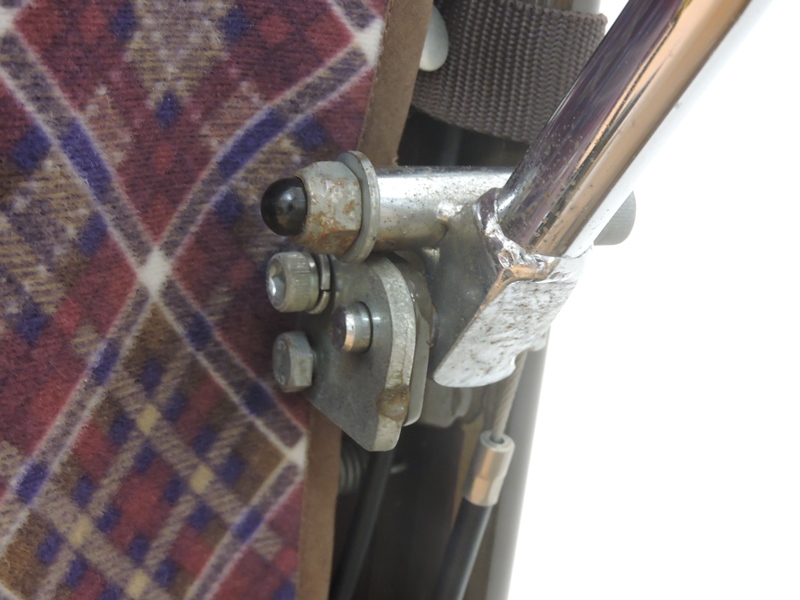

 右端はこのように組み付けられています。ワイヤー 端のリングは固定ネジの右側にセットされています。 |
|
 補助プレートが２本のボルトで固定され、ハンドル 先端に埋め込まれた金属ピンを軸に回転します。 |

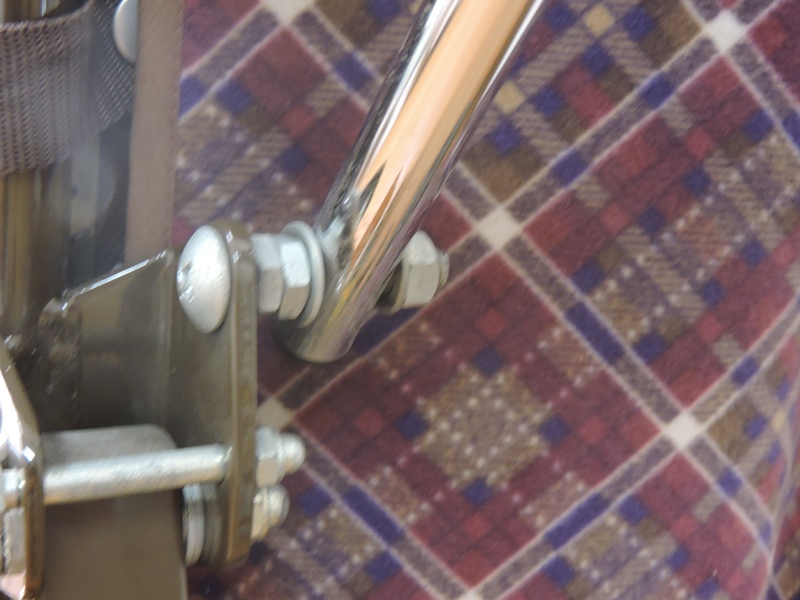

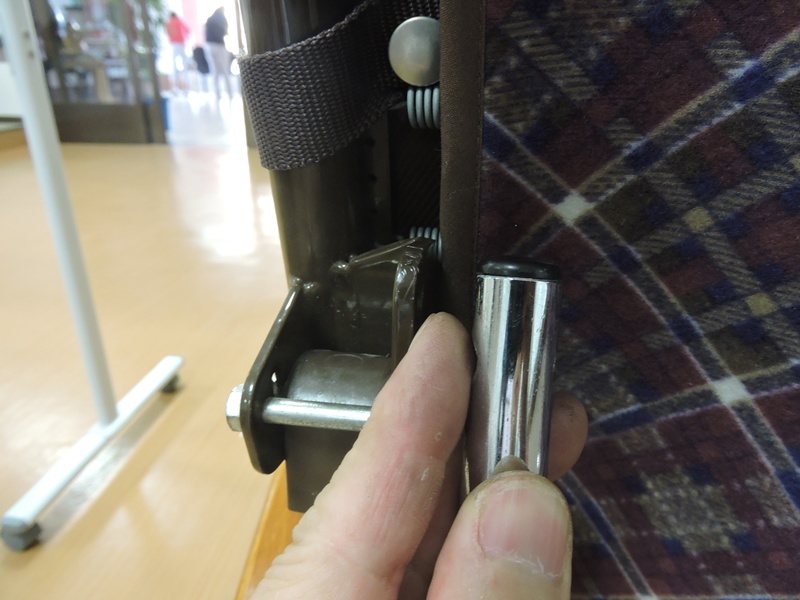

 左端の組み付け状況です。ボルトを延ばして回転軸に しています。あり合わせのネジで修理されているようです。 |
|

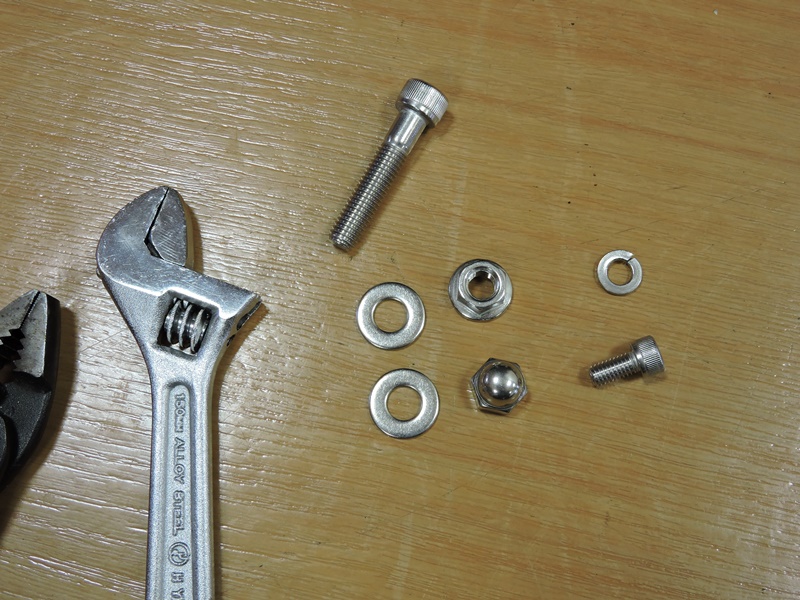

 不足している部品を用意します。ハンドル左端の回転軸にするヘキサゴンボルト、袋ナット、 つば付きナット。右端の補助プレートを固定するヘキサゴンボルト、バネワッシャなどです。 |
||

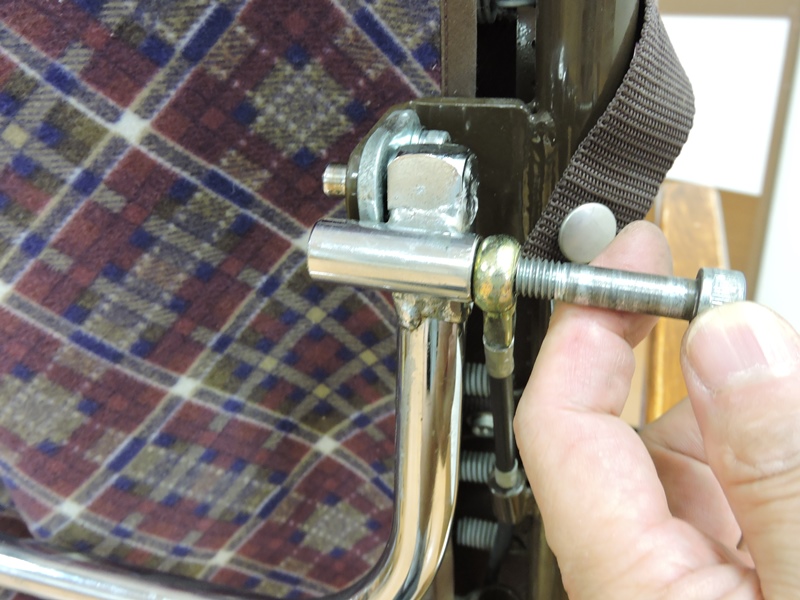

 補助プレートを取り付けます。ワイヤーの引き込み 位置補正のため、本体ステー右側に変更します。 |

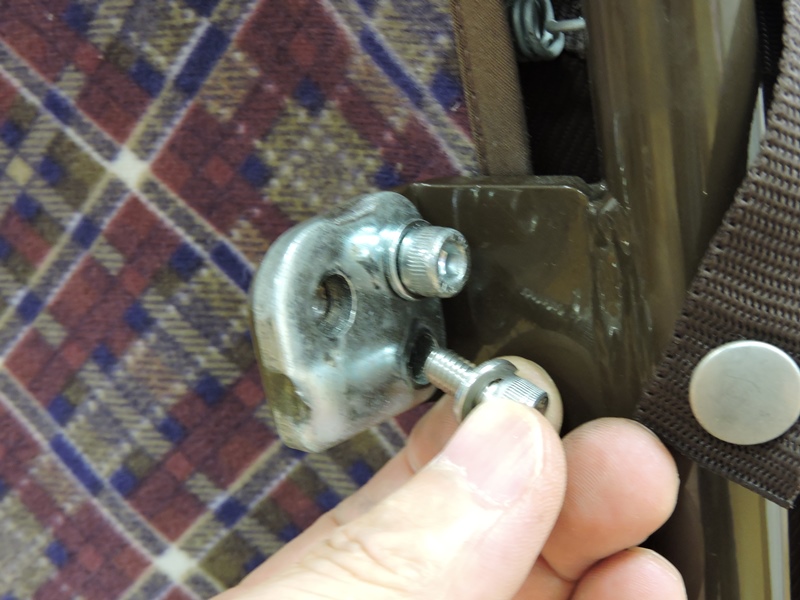

 紛失していたもう１本の ヘキサゴンボルトを追加します。 |
|

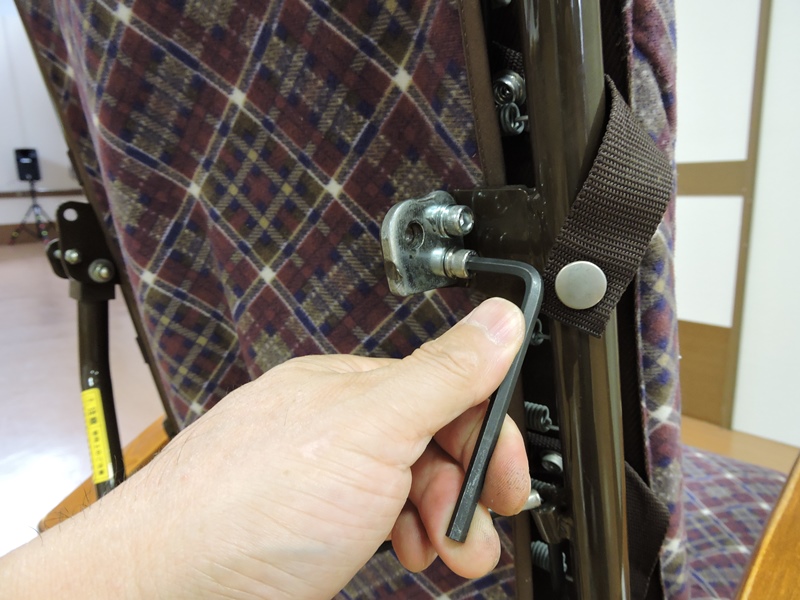

 介護用品は安全性と堅牢性が極めて重要です。 六角レンチを入れて十分にトルクをかけます。 |

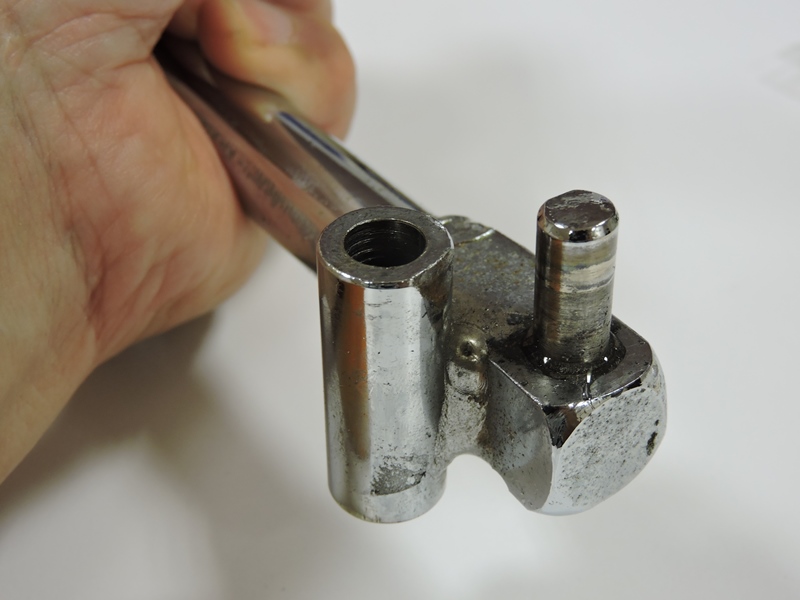

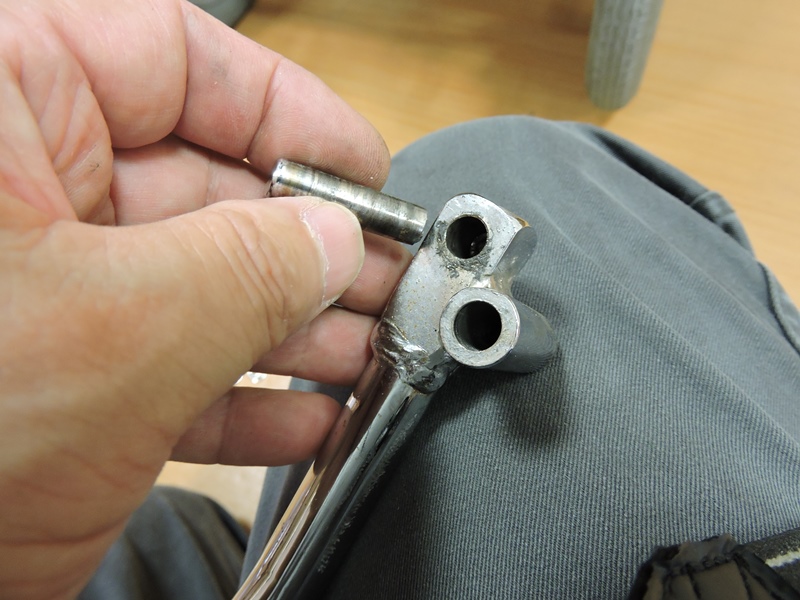

 ハンドル右端の回転軸となるピンが、 奥で折れたのか抜けてきます。 |
|

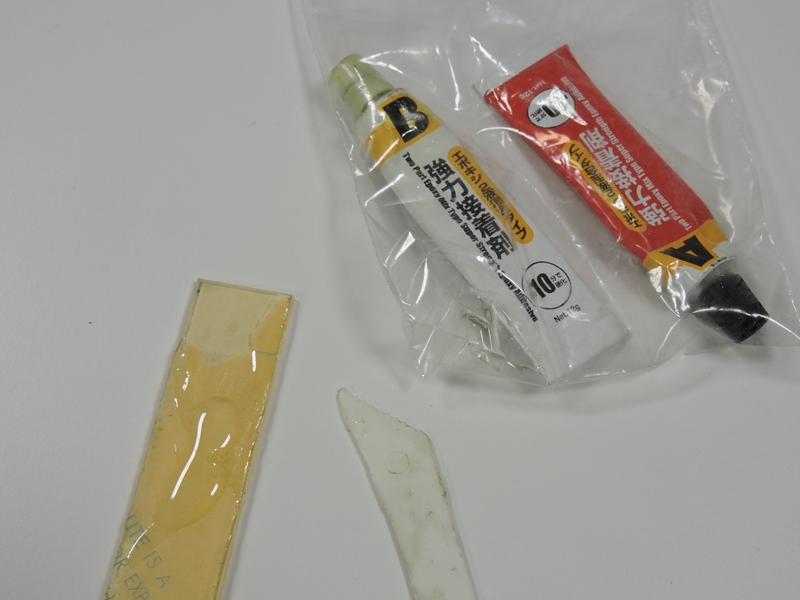

 現場対応ではスポット溶接などとても用意できない ので、次善策としてエポキシ接着剤を使用します。 |

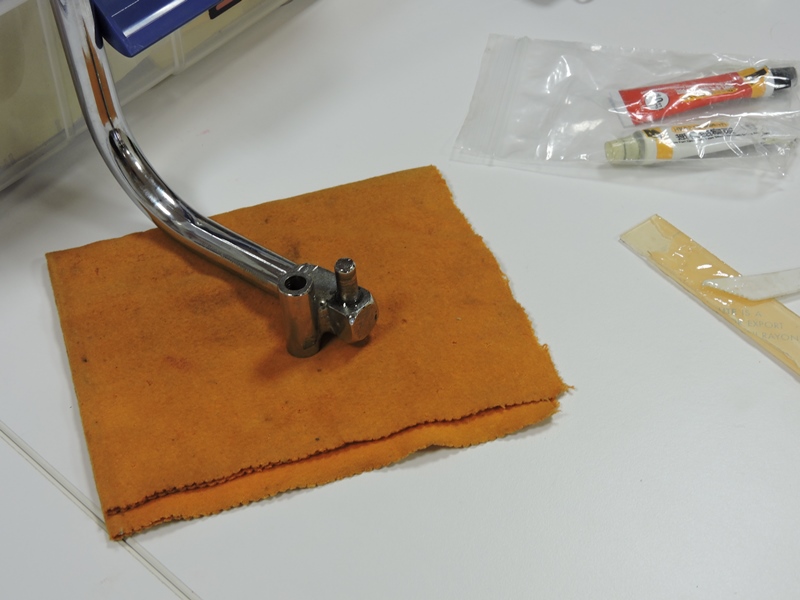

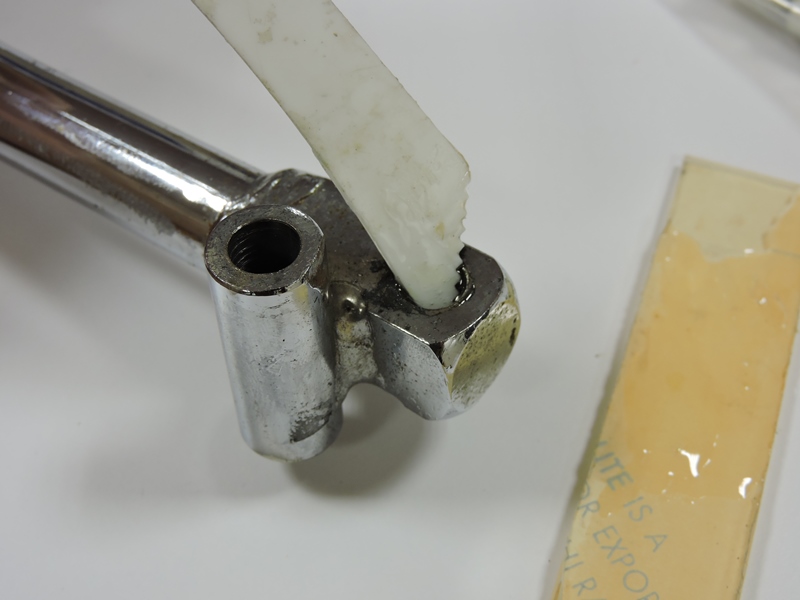

 ピンが埋め込まれていた穴に 奥まで接着剤を入れます。 |
|
 ハンドル左端で左右に動かない固定方法を とるので、ピンを抜く方向に力は加わりません。 |
 実用強度に達するまで 接着剤の固化を待ちます。 |
|

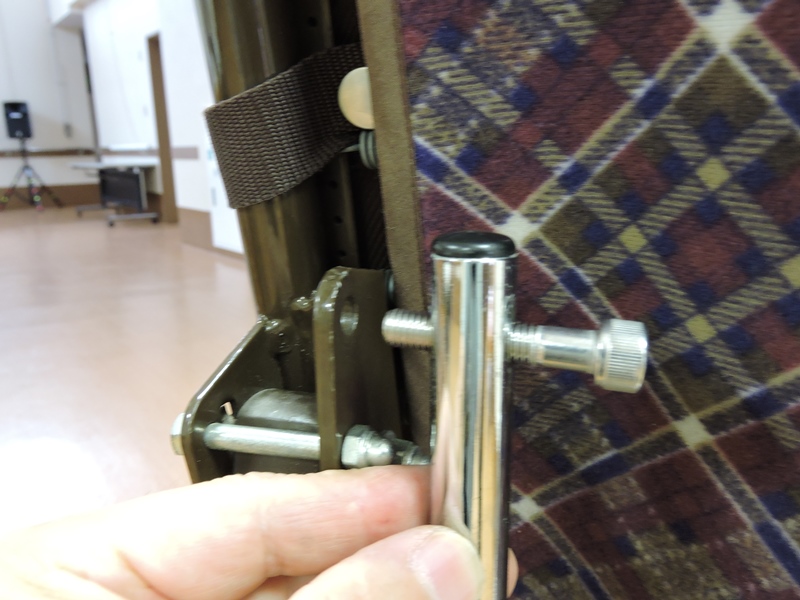

 ハンドル左端の組み付けを修復します。 ７０ｍｍのヘキサゴンボルトを通します。 |
 本体ステーに入る手前で、ステーに 向かってつば付きナットを入れます。 |
|
 ステーを左側に出る長さを 調整し、袋ナットを入れます。 |

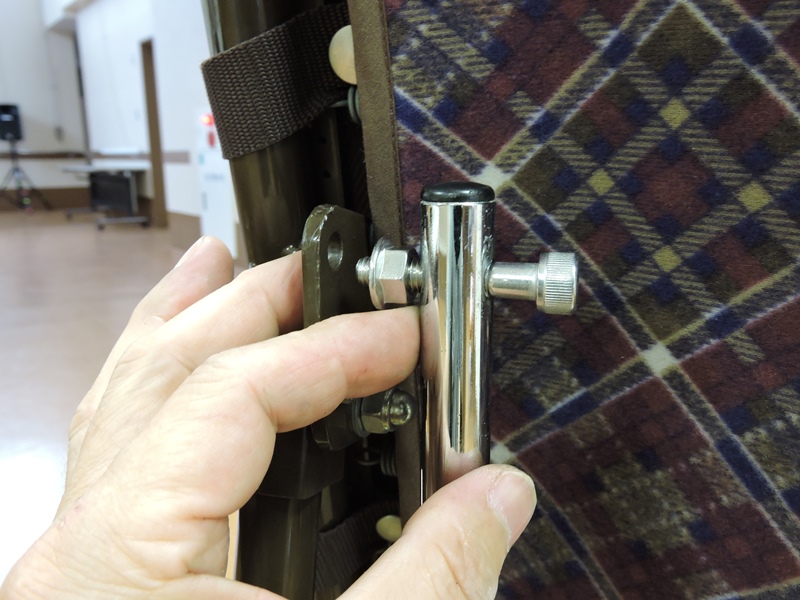

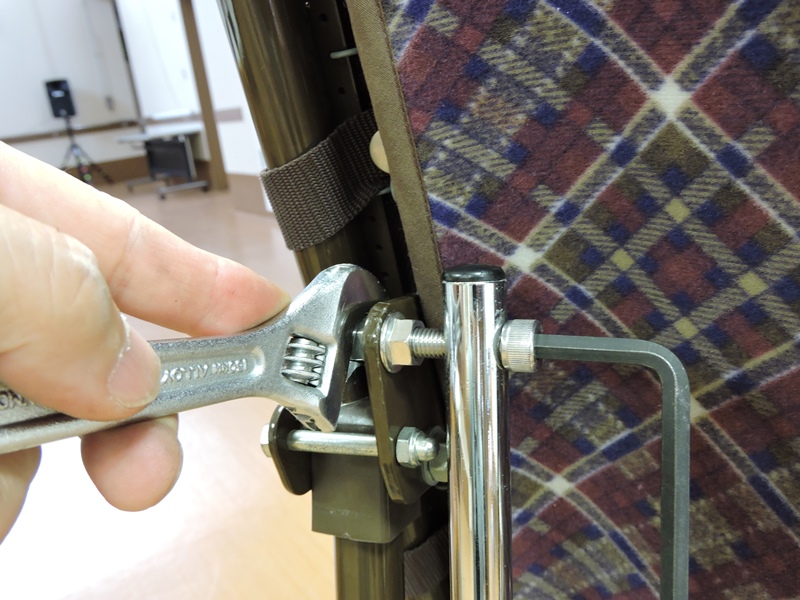

 スパナと六角レンチで強烈に締め付けます。 ボルトの頭側も剛性的にステーと一体化します。 |
|
 接着剤が固化したので、続いて ハンドル右端を組み付けます。 |

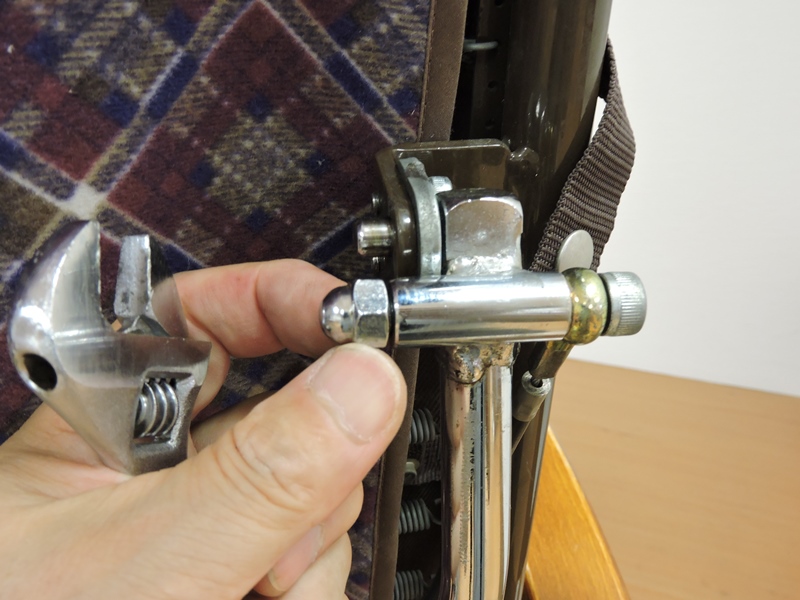

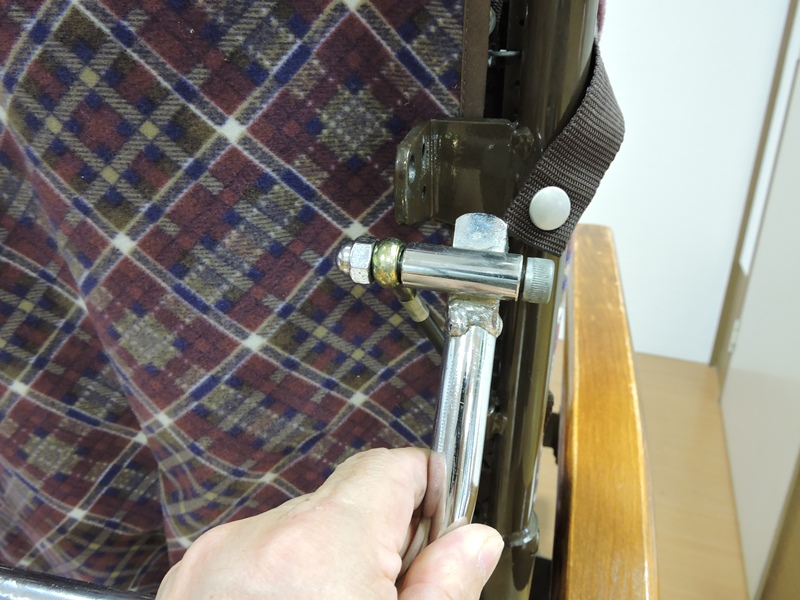

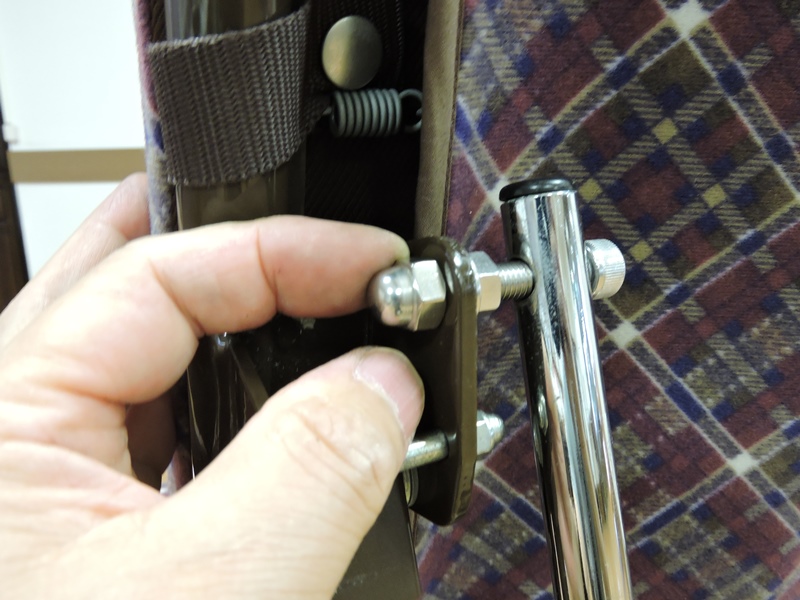

 こちらも袋ナットを強烈に締め込みます。ナットの 奥行き一杯に締めて、僅かに隙が残ります。 |
|

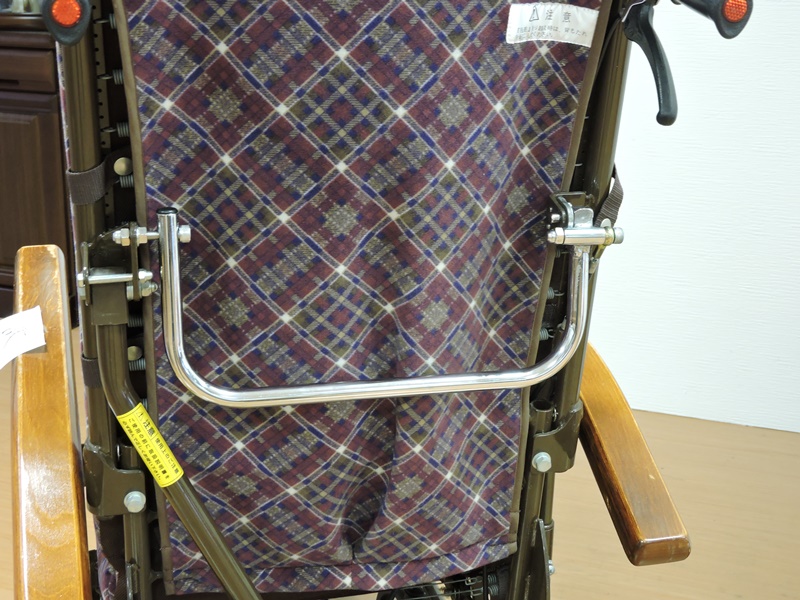

 市販部品を使ってほぼ原状通りに修復することができました。ネジを十分 締め付けるなど確実な作業を心掛けながらも、作業自体は簡単なものでした。 |
||
 簡単な作業でしたが、職員の方は大変喜んで下さいます。最近の車椅子は軽量で 高性能で折りたたむこともできますが、どっしりとして安定感のあるこのような 旧型が使い良いのだそうです。最後に可動部全体に注油して作業を終えます。 |
||
|
||
