| ・ルームエアコン入れ替え（２０１９．８．１３） |

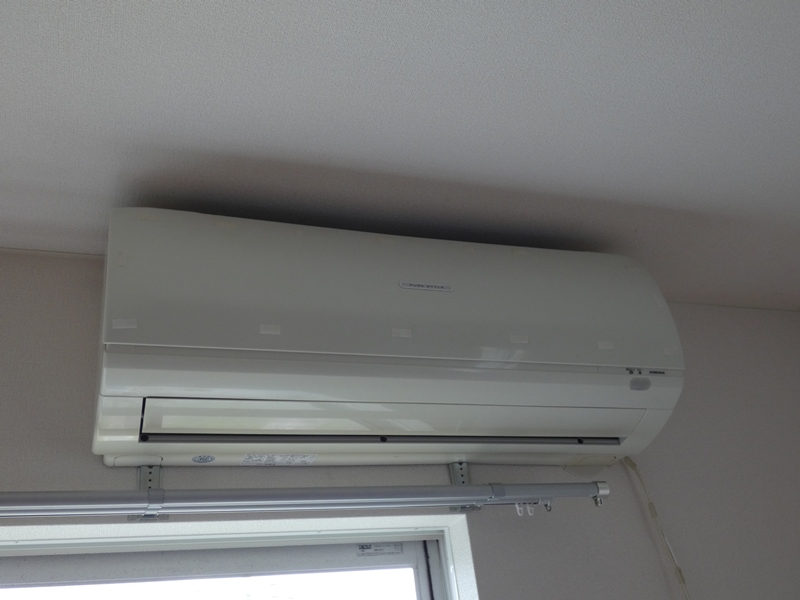

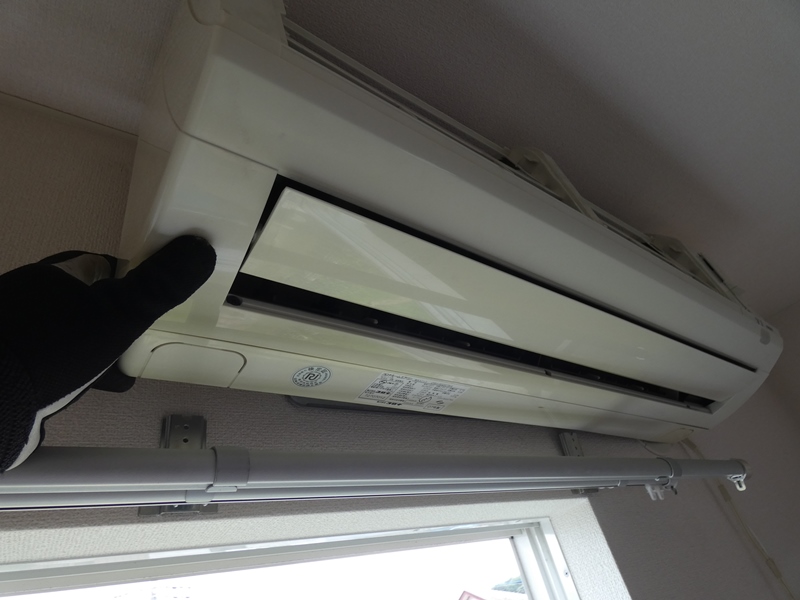

梅雨明けの前後からエアコン関係のご依頼が続いています。英会話の先生を しておられるイギリス人の方から、当初はこのエアコンを修理して欲しいとの ご用命でした。１０数年が経過するコロナ製で、冷房も暖房も機能しません。 |
||
 ２階以上に設置されている場合、高所作業には 危険が伴うため原則的にお断りしているのですが、 |
 冷媒ガスの不足が原因で、ガスを追加するだけで 済むのであれば、高所作業にはなりません。 |
|

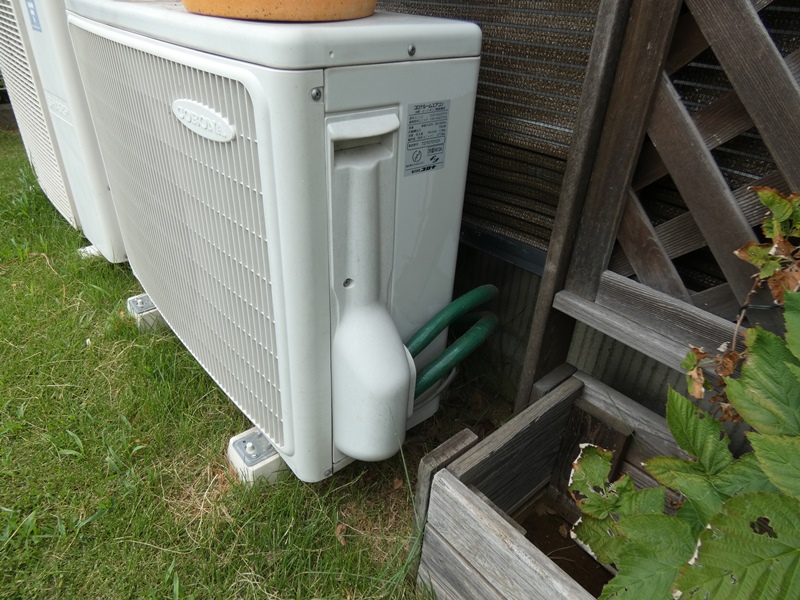

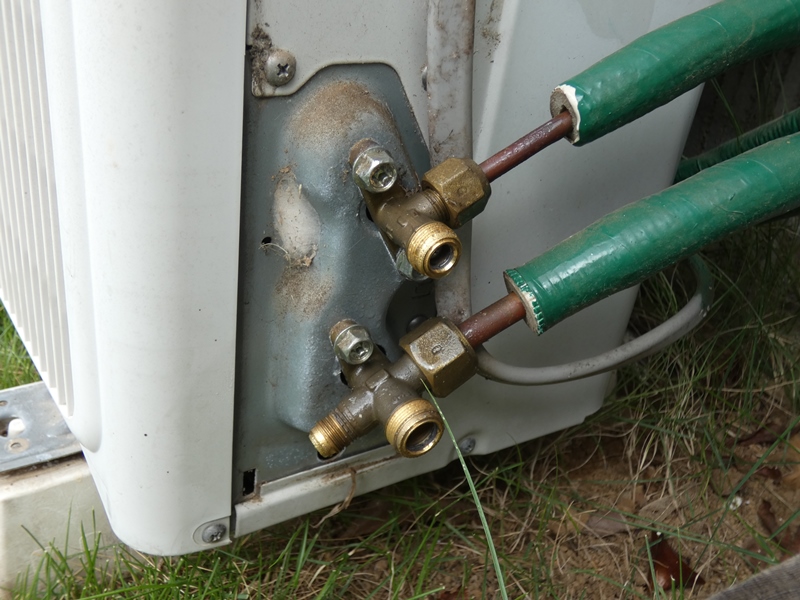

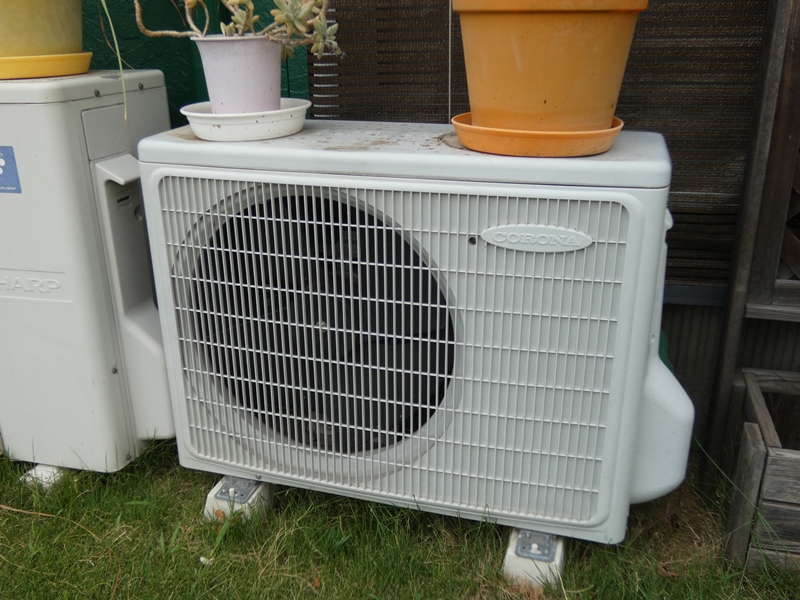

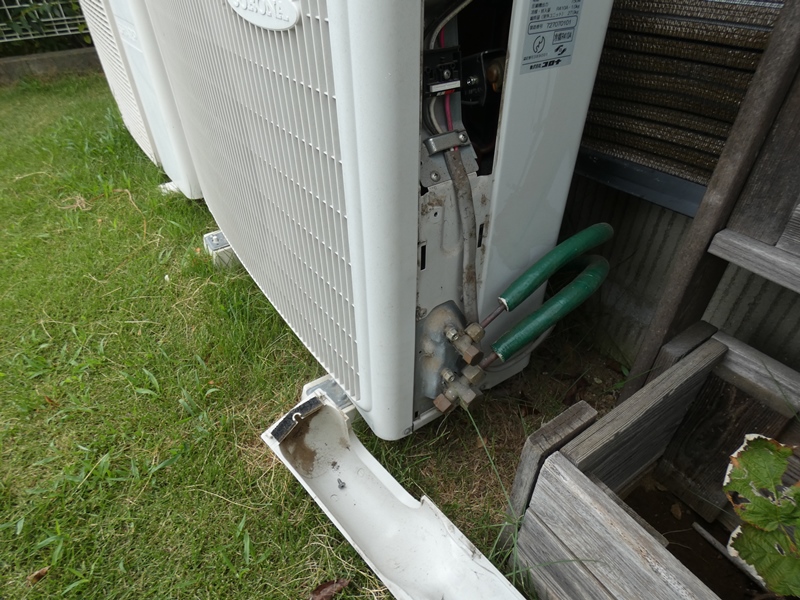

 配管のどこかにリークがあるのでしょうか。 室内機の電源を入れ、室外機を観察します。 |
 しばらく待っても室外機が作動し始めません。冷媒ガス 以外に制御基板やコンプレッサーの故障が考えられます。 |
|
 基板やコンプレッサーを交換するには新品購入と 同じくらい費用がかかります。修理は諦めます。 |

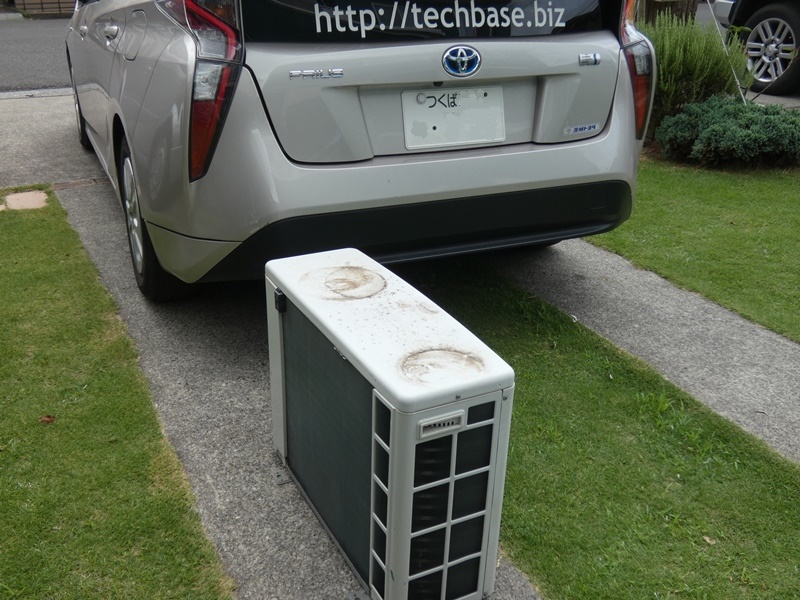

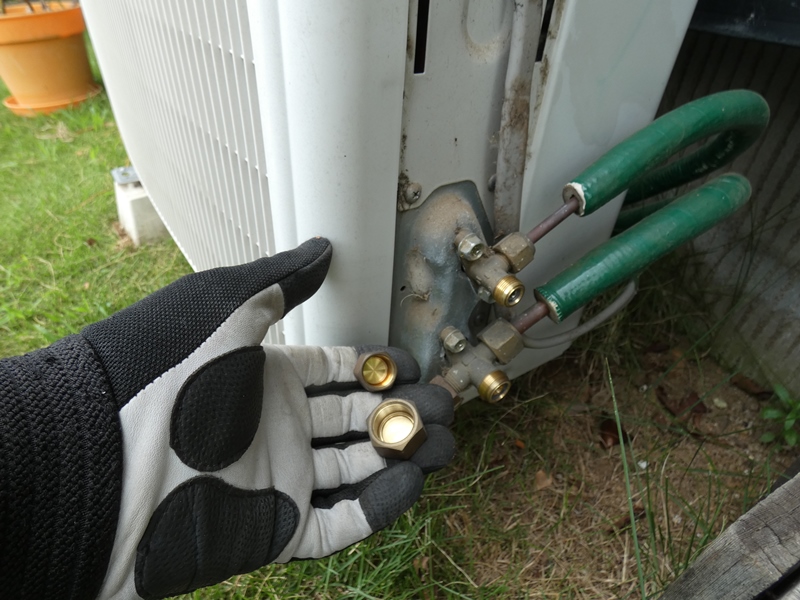

 元のエアコンを取り外して処分します。コンプレッサーが 動かないのでポンプダウンによる冷媒回収が出来ません。 |
|
 しかし、少しずつバルブを開放してみると配管内のガスは ほんの僅かでした。回収機を用意するまでもありません。 |

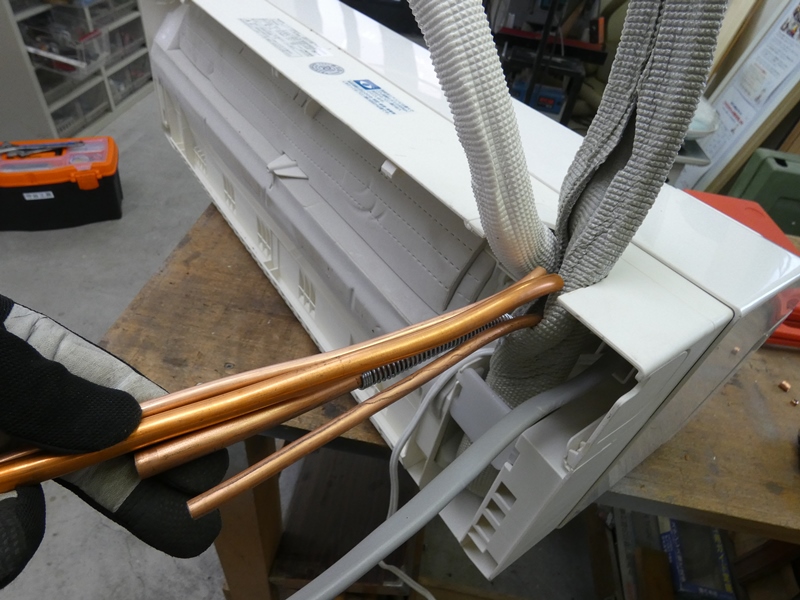

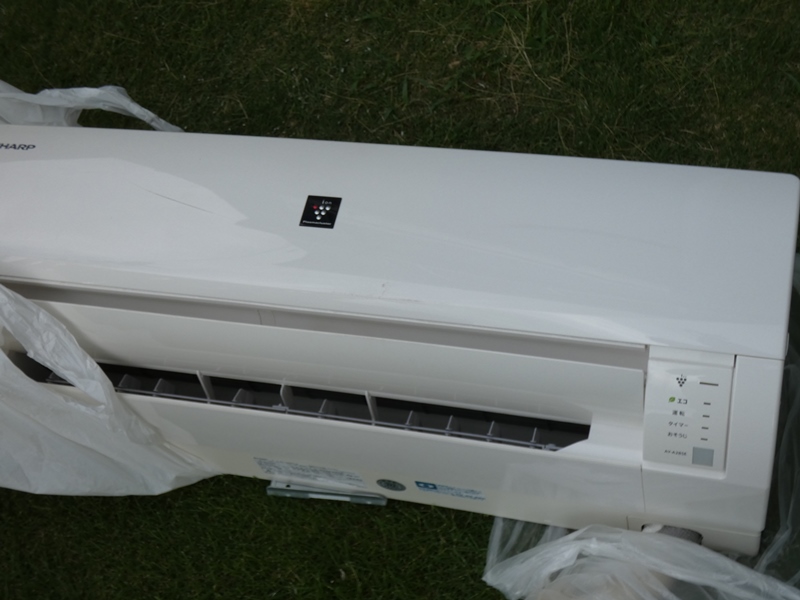

 修理不能の場合はこちらのエアコンを取り付けるよう指示 されていました。シャープ製プラズマクラスター内蔵型です。 |
|
 以前のお住まいで利用されていたそうで、ご自身で取り外されたとのことです。 室内機・室外機は入れ替えますが、高所作業のこともあり配管は既存のものを 再利用させてもらいます（リークを防ぐには配管も新しく交換すべきです）。比較的 新しい製品でまだ綺麗ですが、取り外す時にフレアナット部を分離するのではなく、 何と配管を丸ごと途中で切断しています。これを修復するのは容易ではありません。 |
||

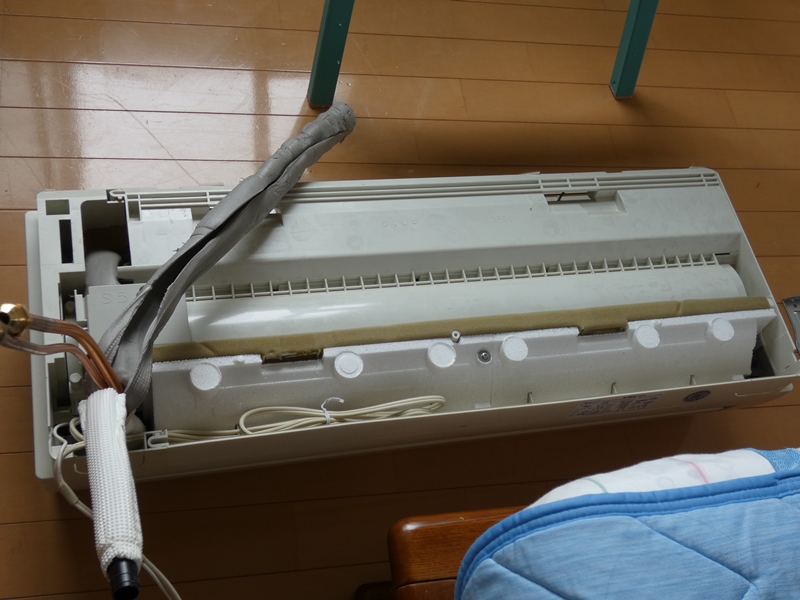

 えらい仕事を引き受けてしまったと思いつつも 作業を先に進めます。室内機を取り外します。 |

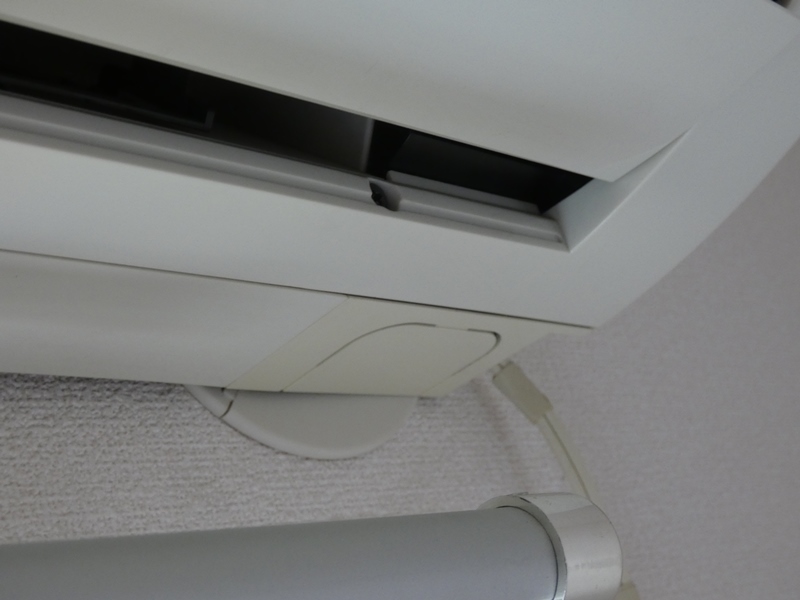

 配管類は本体右端からの取り出しです。 ここで、さらに嫌な予感が漂います。 |
|

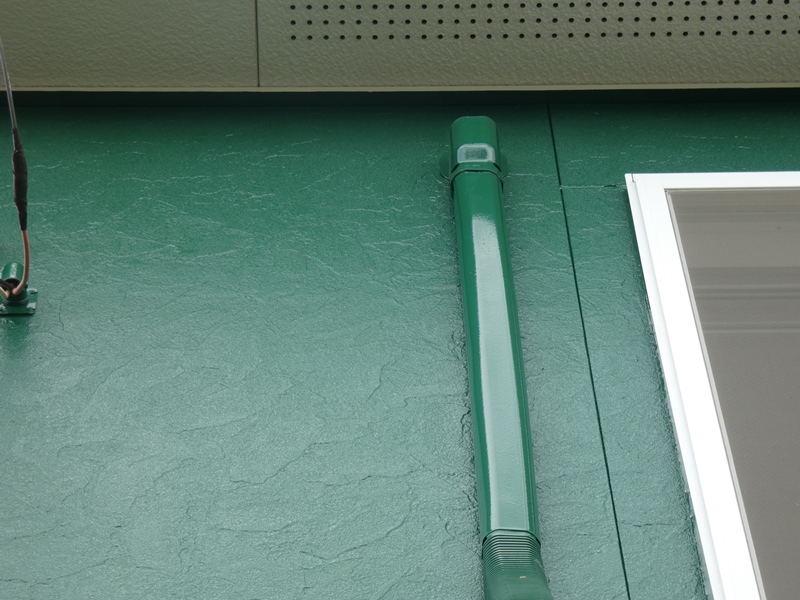

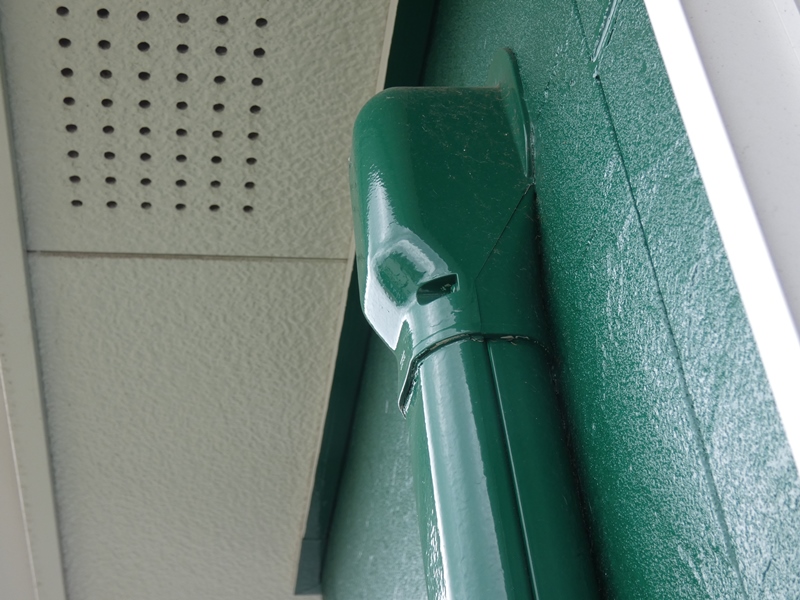

 ２階の窓から配管カバーを確認します。フレアナット 接続部は、室外に出た配管カバー内にあります。 |
 本来ならばお断りする高所作業になります。窓から 身を半分乗り出しての作業（これが一番危険）です。 |
|
 取り外す時はまだしも、取り付ける際は身を 乗り出しての作業は完全に無理です。 |

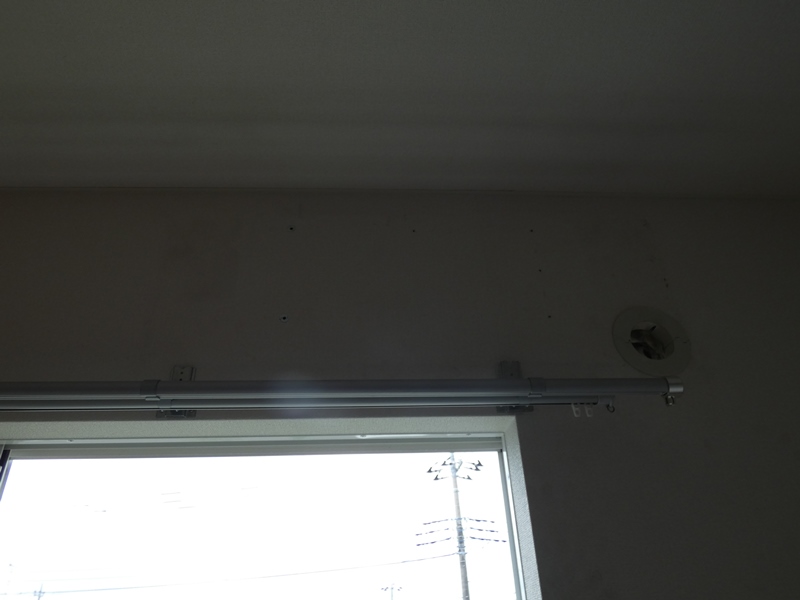

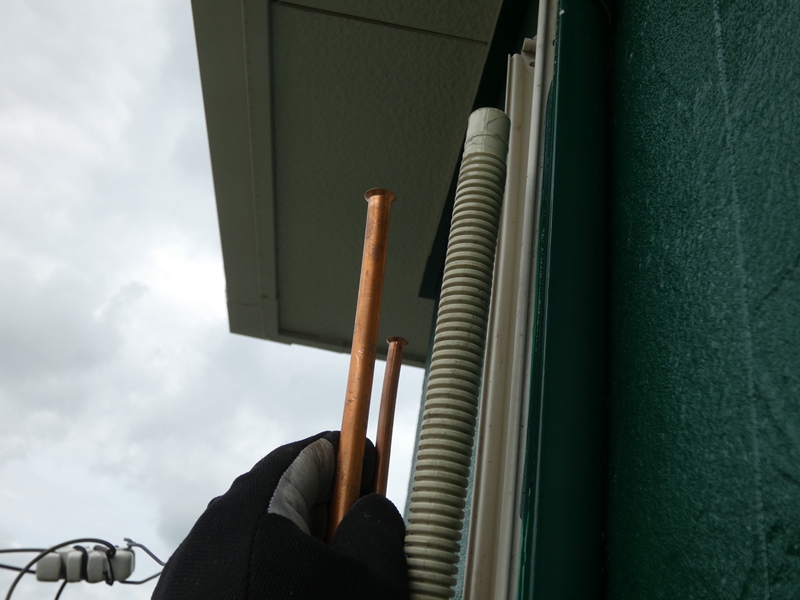

 取りあえず既存エアコンの取り外し作業は終了 です。配管の両端（開口部）を養生しておきます。 |
|
 入れ替える新しいエアコンは、フレアナット部が切り落とされています。 が、取り外した旧エアコンのフレアナット部を再利用（移植）する方法が あります。見通しの暗い中、問題のひとつに解決法が見えてきました。 |
||
 フレアナット部を移植する作業は現場では無理 です。室内機を工房に持ち帰って作業します。 |

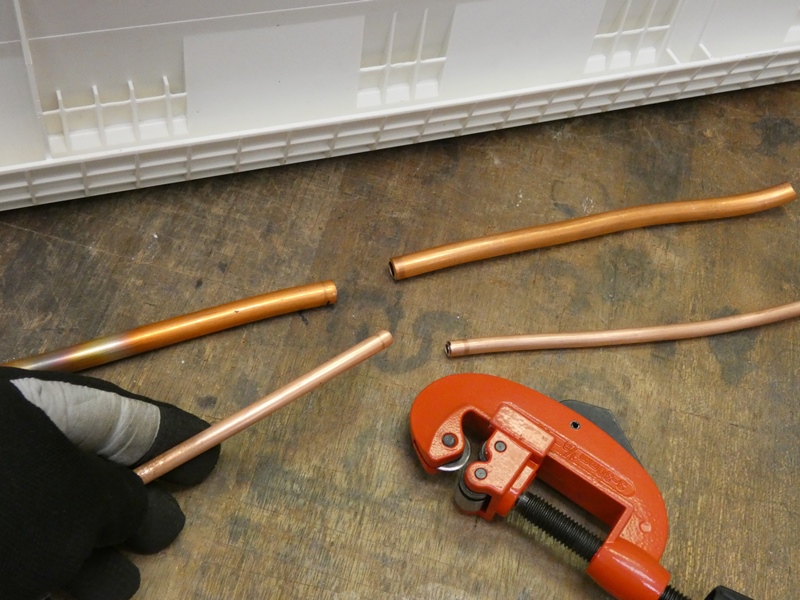

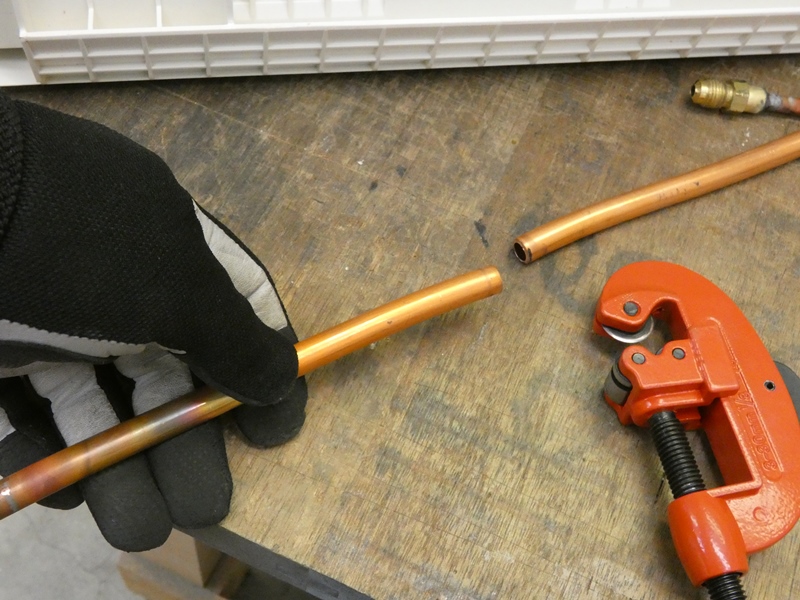

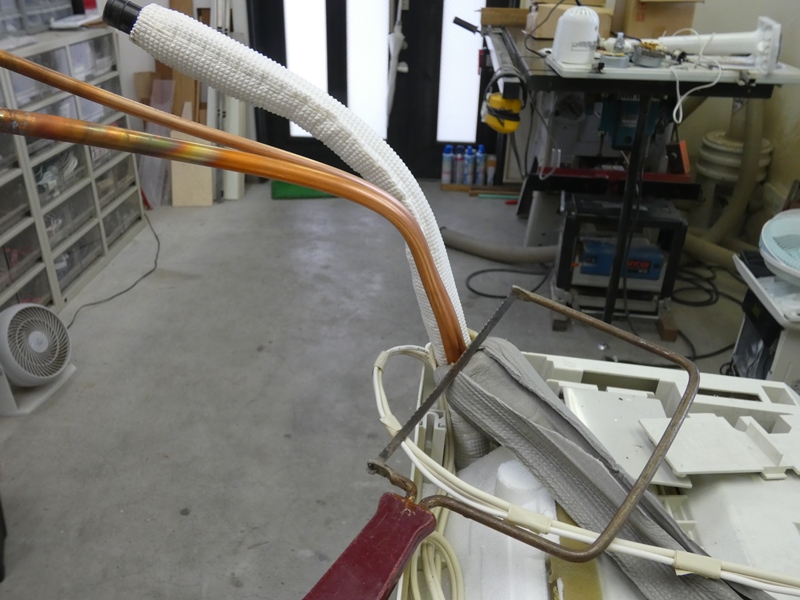

 まず、金切り鋸でギザギザに切られた 配管をパイプカッターで切断し直します。 |
|

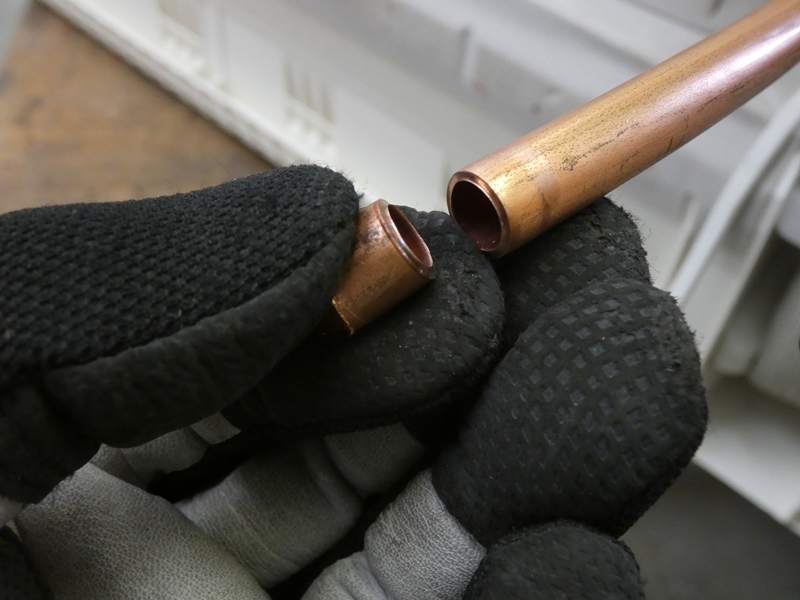

 切り口が綺麗に揃います。内部に異物が 入り込んでいないか、祈るしかありません。 |

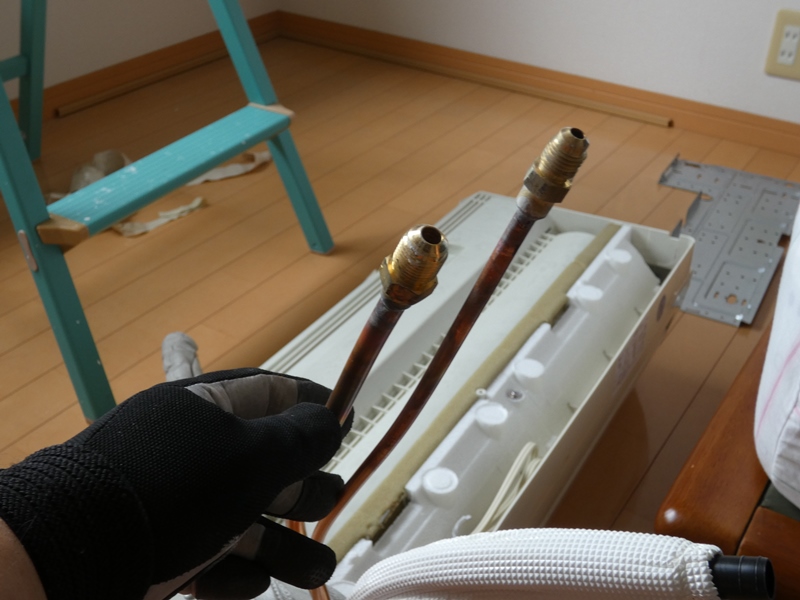

 次に、旧エアコンのフレアナット部を フレア管に余裕を持たせて切り取ります。 |
|
 切り屑が入り込まないよう 下向きのまま作業します。 |
 フレア管の突き出し長さ（フレアナット部の位置）を 決めるため、切り離した元の位置を確認します。 |
|

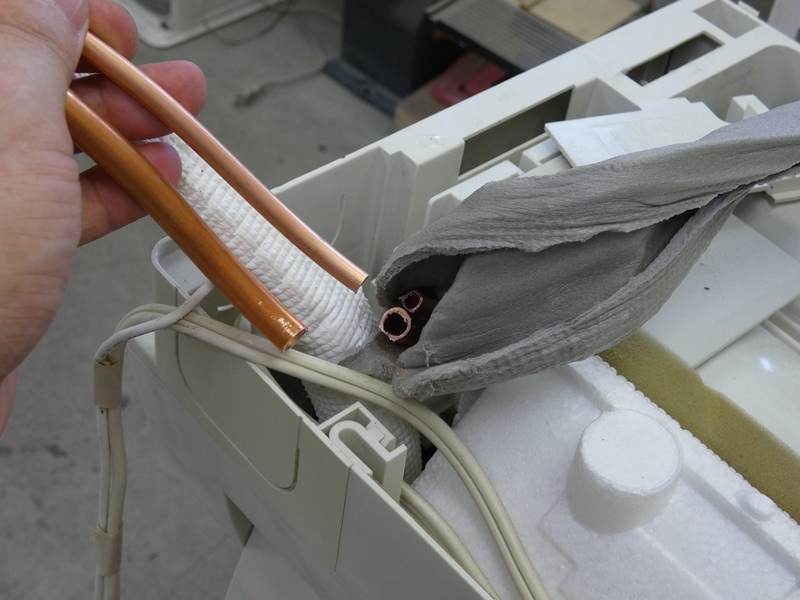

 新しいエアコンにおいて、切り離した元の 位置あたりにフレア管の端を合わせます。 |

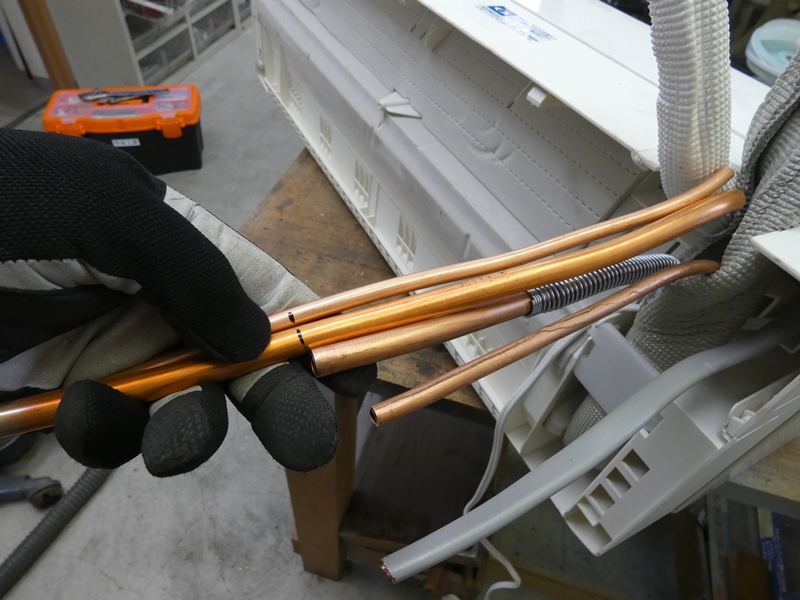

 連結させるべき位置にマークします。再利用する配管位置は 変更できないので、正確に長さを決める必要があります。 |
|

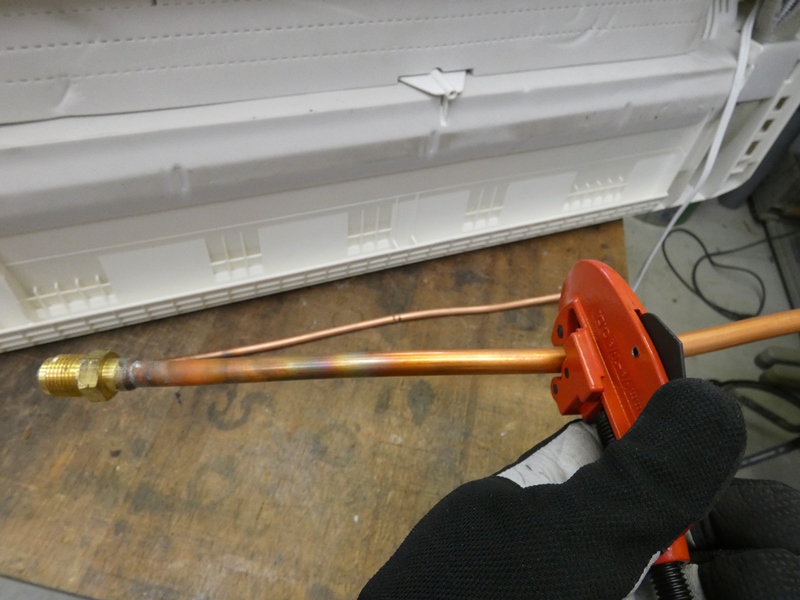

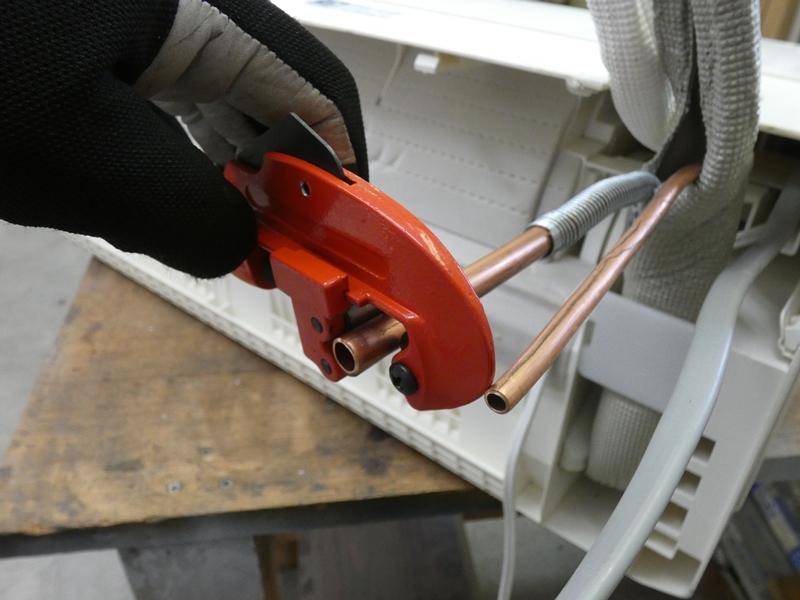

 マークした位置にパイプ カッターを当てます。 |

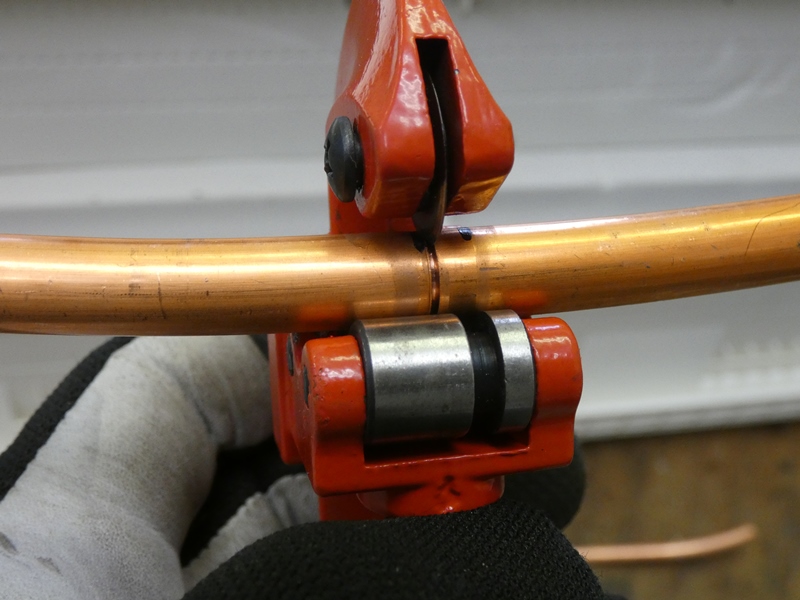

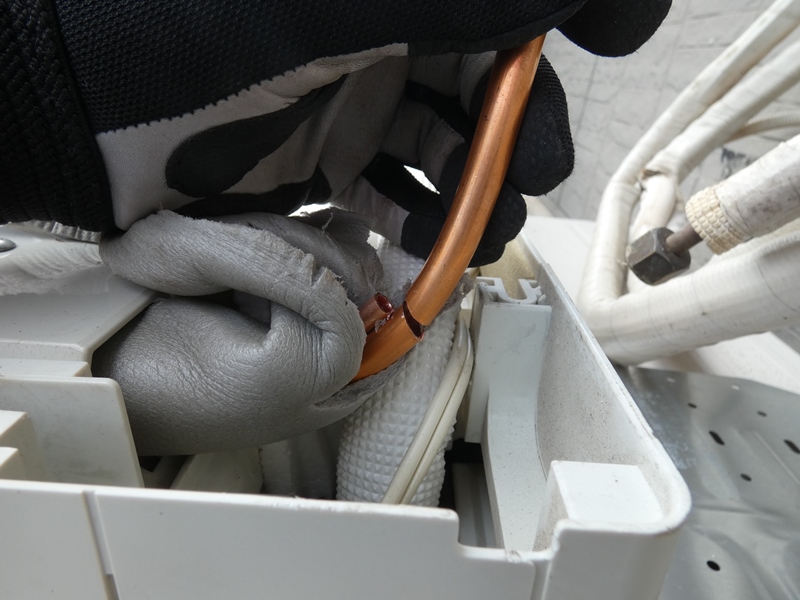

 グリップを少しずつ締め込み ながらブレードを回転させます。 |
|
 金切り鋸が鬱陶しくなる ほど見事に切れます。 |

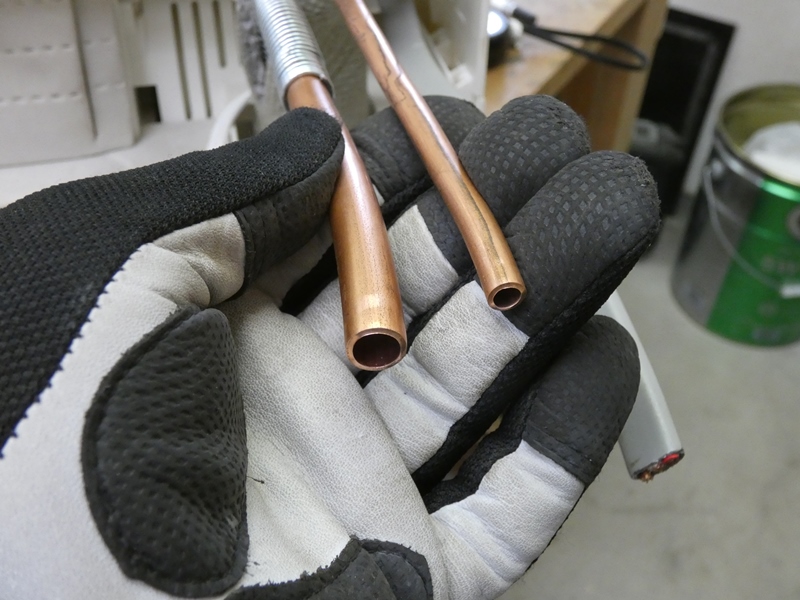

 液側（２分）・ガス側（３分）とも マーク位置で切断します。 |
|

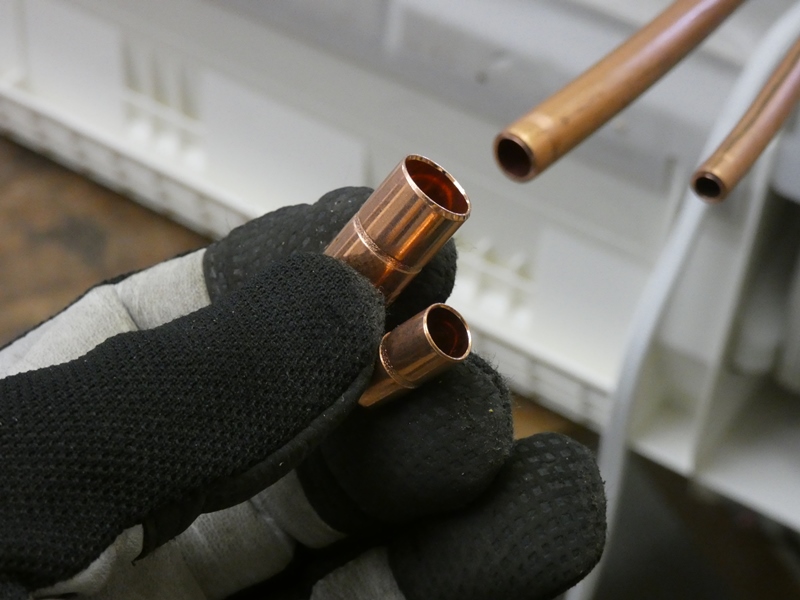

 銅管同士の接続はもちろんロウ付けです。イモ付けにはできないので接続用 ソケットを使用します。２分用は６．３５ｍｍ、３分用は９．５２ｍｍにそれぞれ 内径が加工されているので、２分管・３分管とも丁度嵌まり込むサイズです。 |
||
 僅かに余裕が残されており、溶けたロウ （半田）が隙間に入り込むことが出来ます。 |

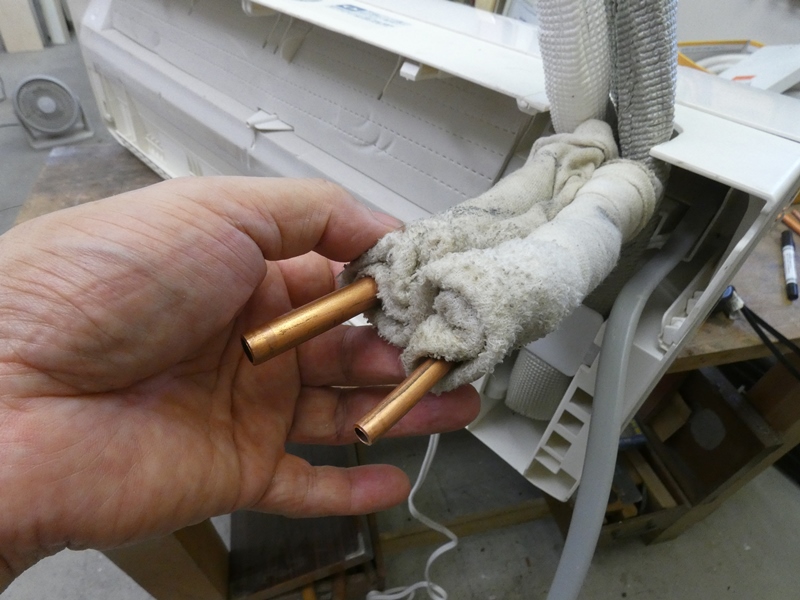

 トーチの熱が内部に伝わらないよう 途中部分を濡れ雑巾で覆います。 |
|

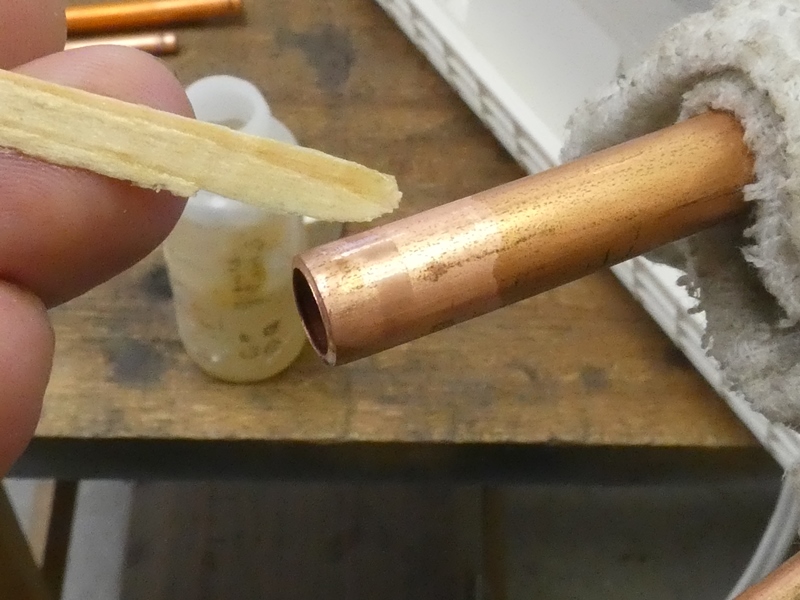

 配管表面は酸化が進んでいるので フラックスを少量塗り付けます。 |

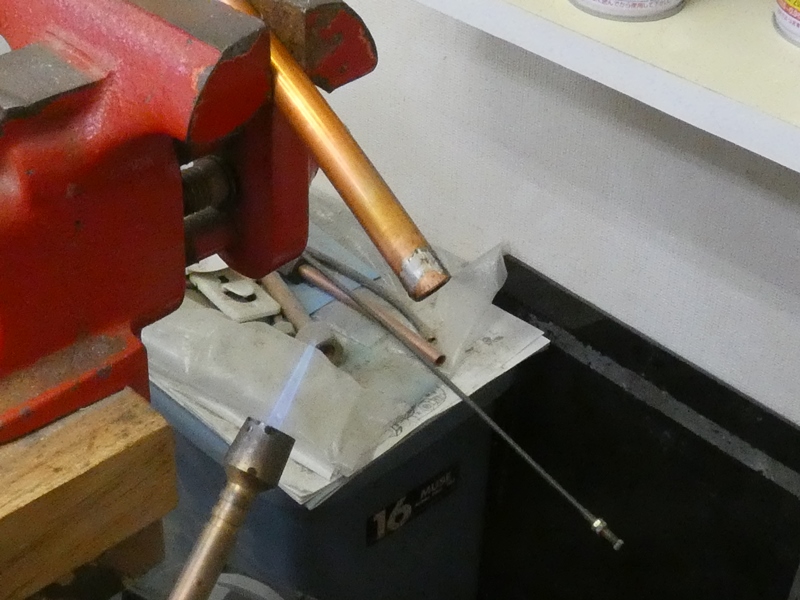

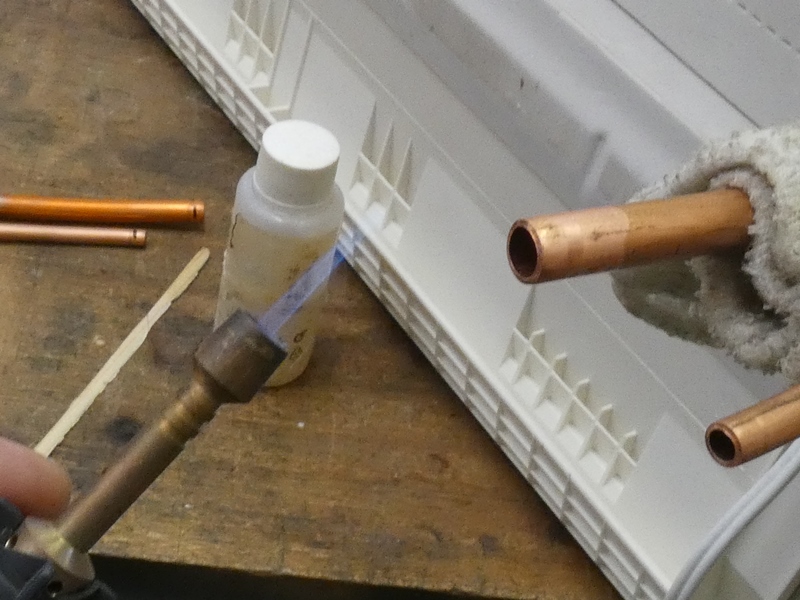

 トーチに点火し配管表面 （接合部）を十分に加熱します。 |
|

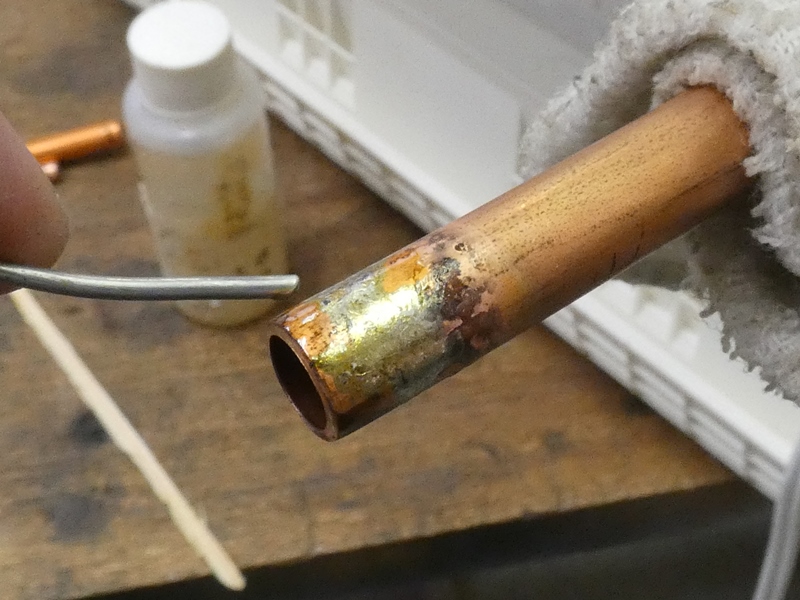

 十分加熱してからいったんトーチを離し、 表面に半田を押し当てて溶かし付けます。 |

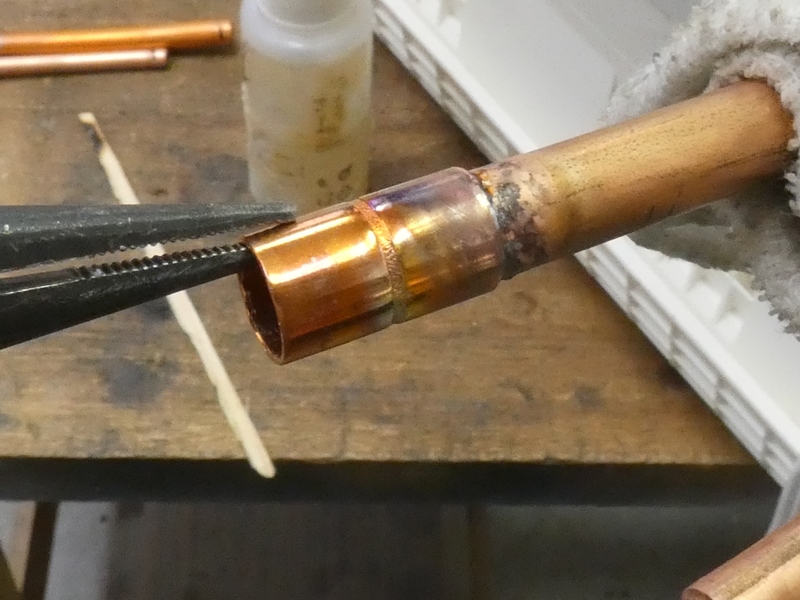

 再びトーチで加熱しながら ソケットを嵌め込みます。 |
|

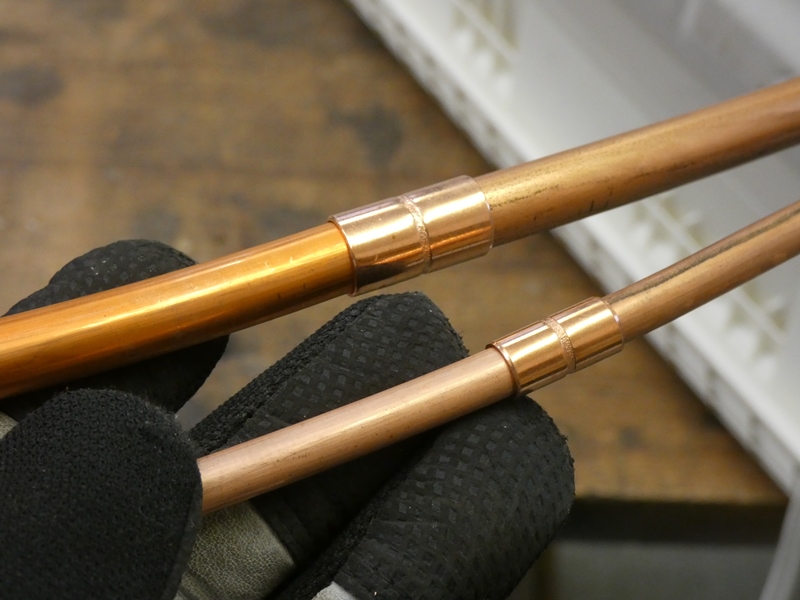

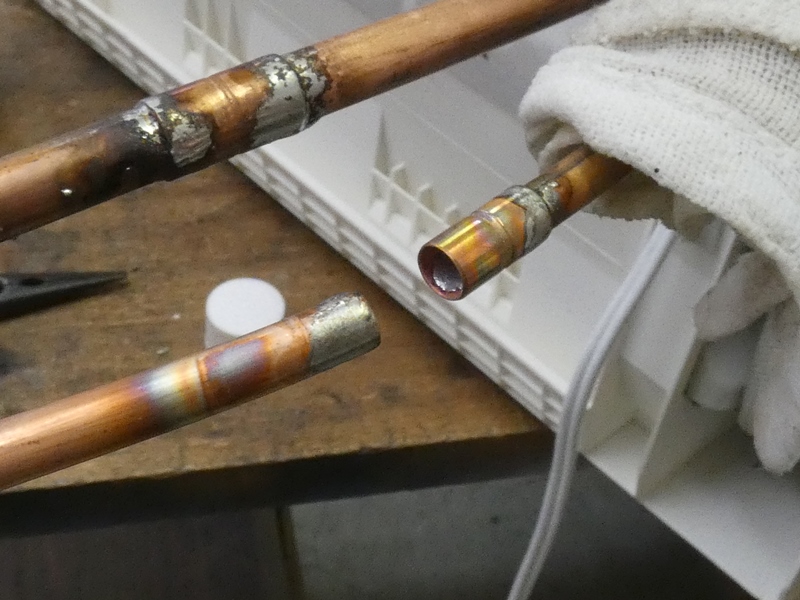

 液側（２分）・ガス側（３分）とも 先にソケットを取り付けます。 |

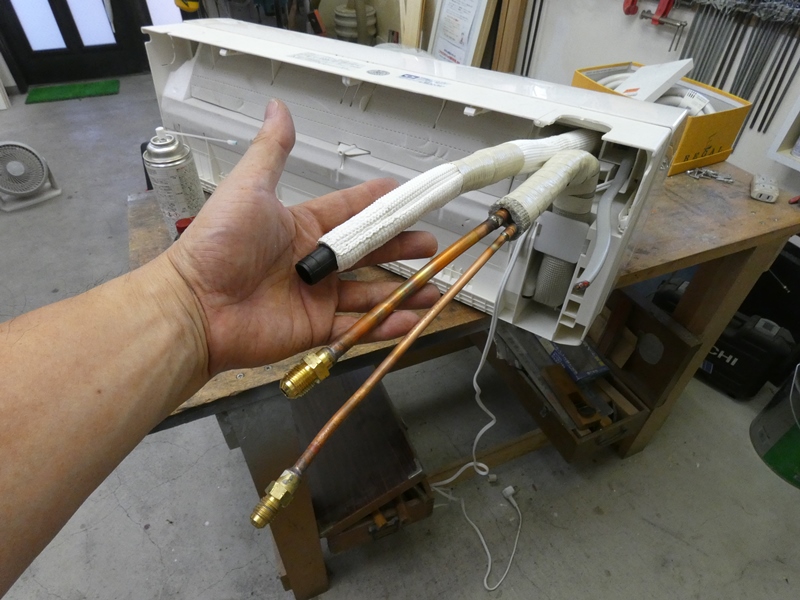

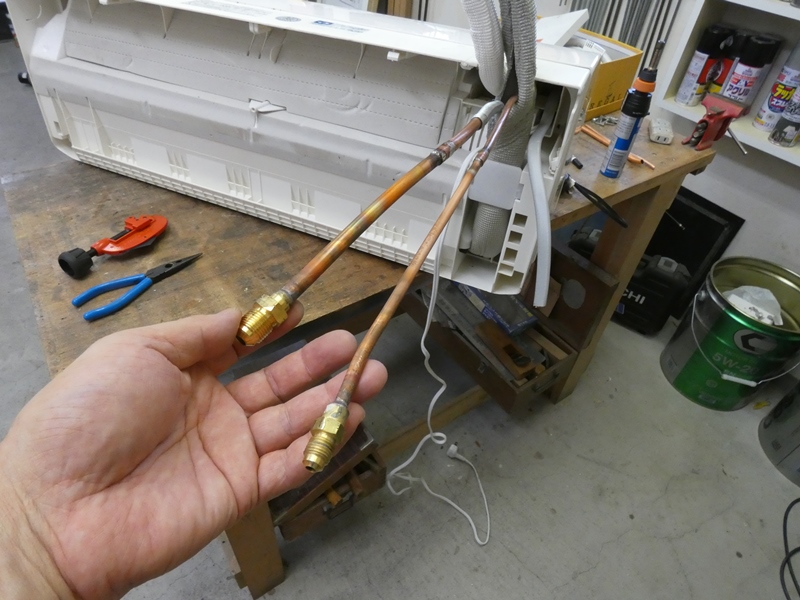

 次にフレアナット部を接続します。 表面を加熱し半田を溶かし付けます。 |
|

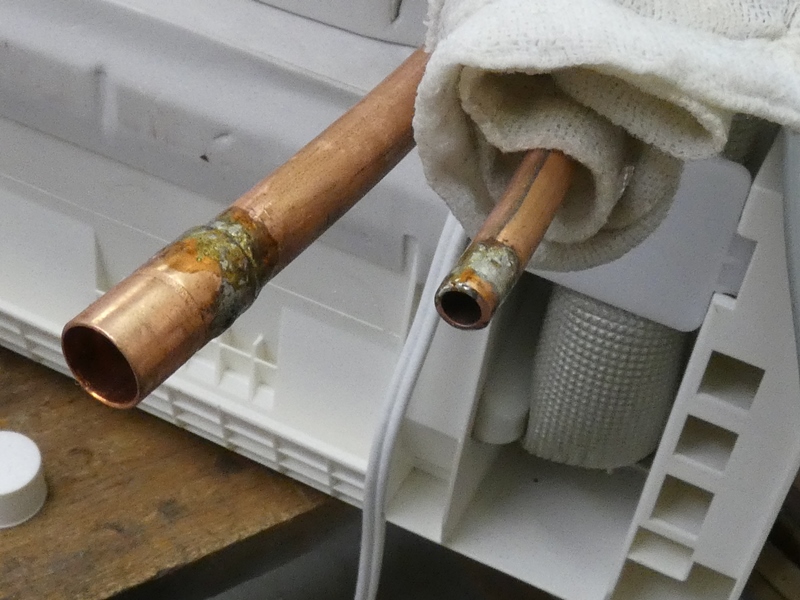

 加熱しながらソケットに嵌め込みます。接続部に半田を 溶かし付けると、毛管現象で隙間に入り込んでいきます。 |
 ロウ付け技能っぽい作業で、接続部が 完全に密閉されたのか不安が残ります。 |
|
 配管を組み付けた後で真空ポンプを接続し、真空圧が維持されるか確認するしか ありません。また、配管内に半田のゴミやフラックスが残っている可能性も・・否定 出来ません（厳密には）。しかし、明日に予定している高所作業での配管接続、その 無事を祈る方が先決問題です。同じく切り落とされていた排水管も修復しました。 |
||

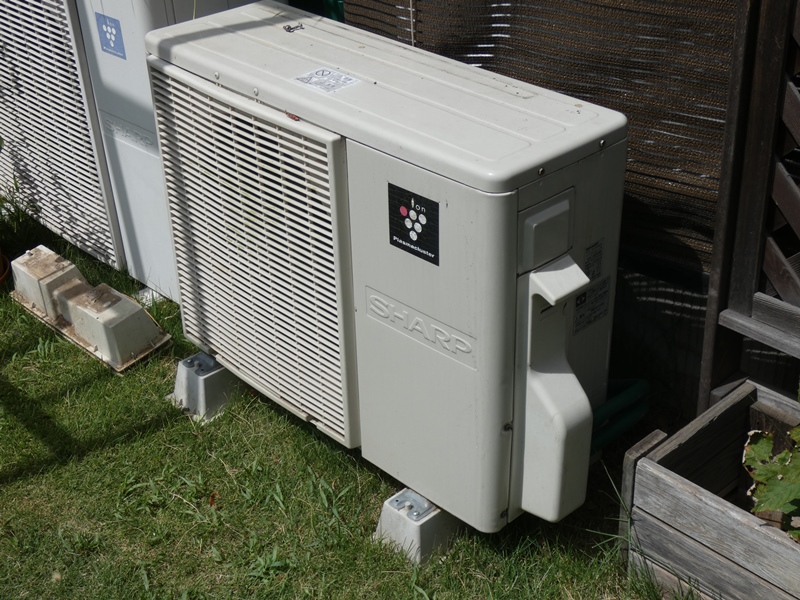

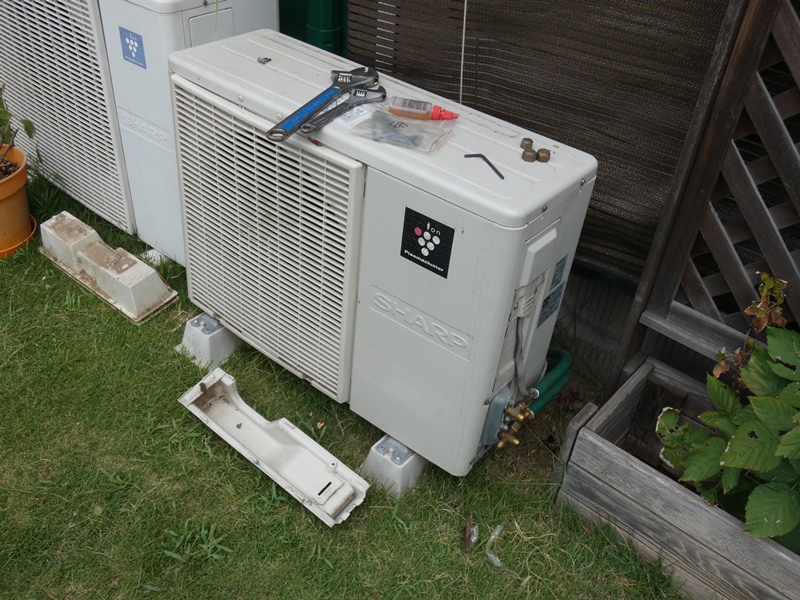

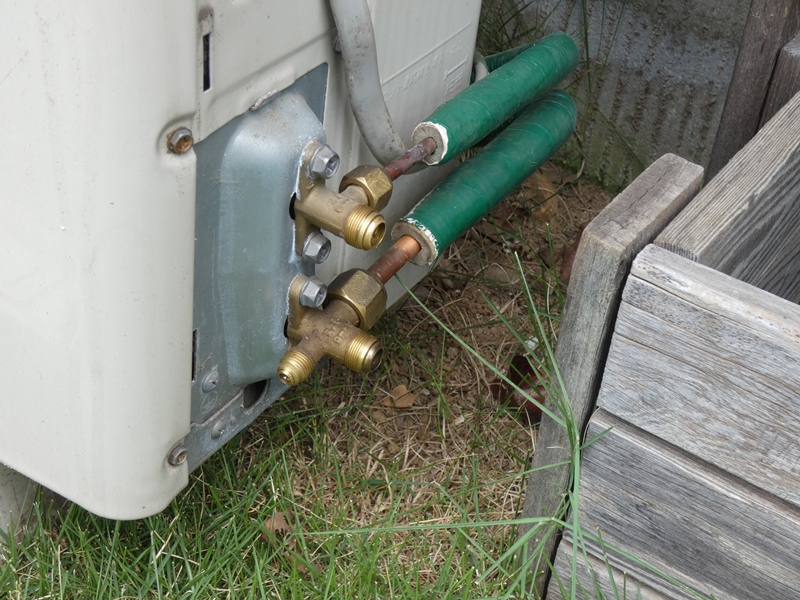

 作業２日目です。新しい室外機を設置しました。 取り外し時にポンプダウンを行っていないそうです。 |
 そうすると、配管内残留分の冷媒ガスが 失われていて不足することが心配です。 |
|

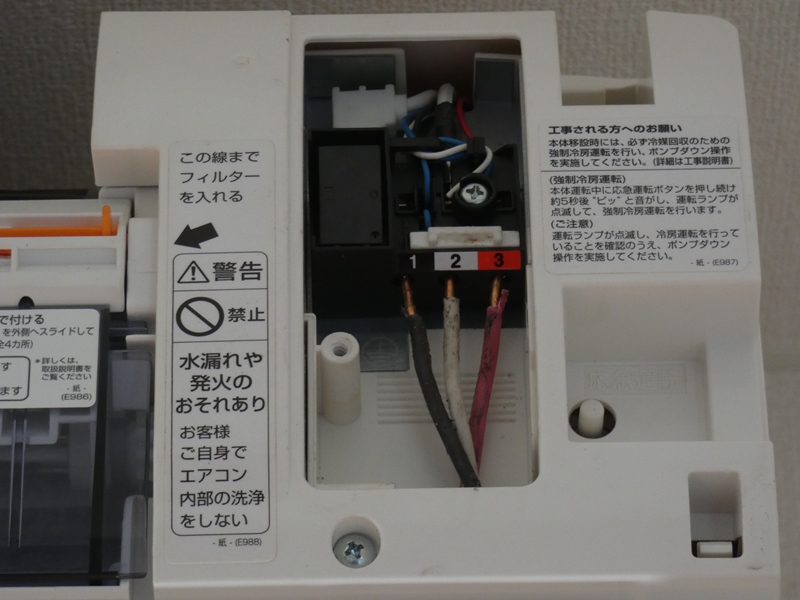

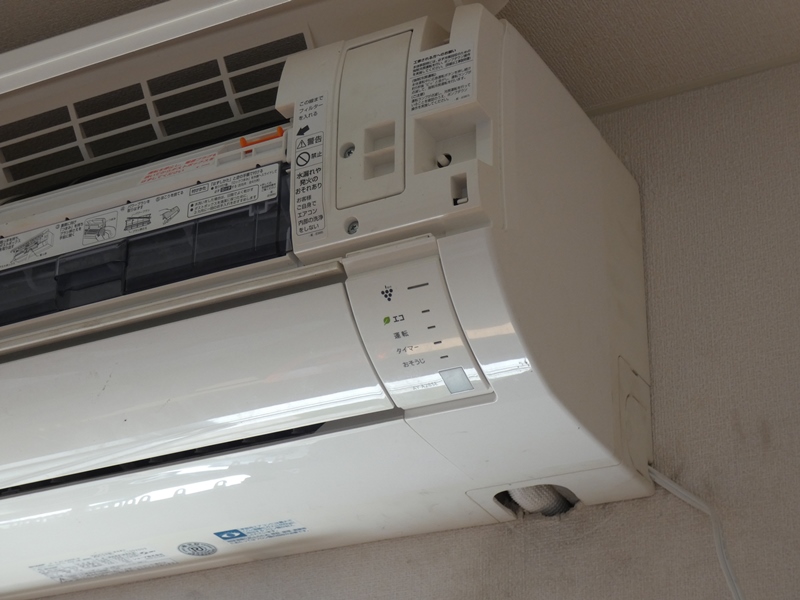

 室内機の取り付けを進めます。配管の接続は、 外壁に長い梯子をかけて作業しました（恐怖）。 |

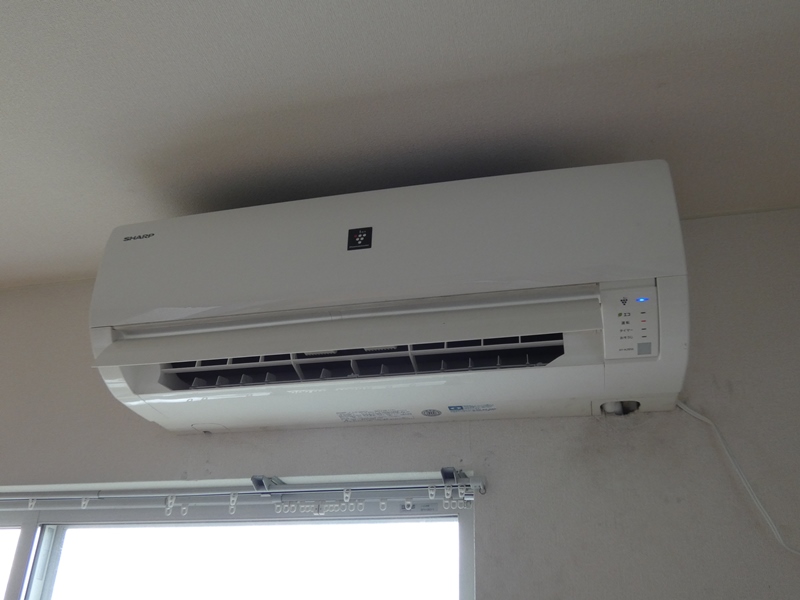

 配管取り出し部の収まりも良好です。 フレアナット部の位置は見込み通りでした。 |
|

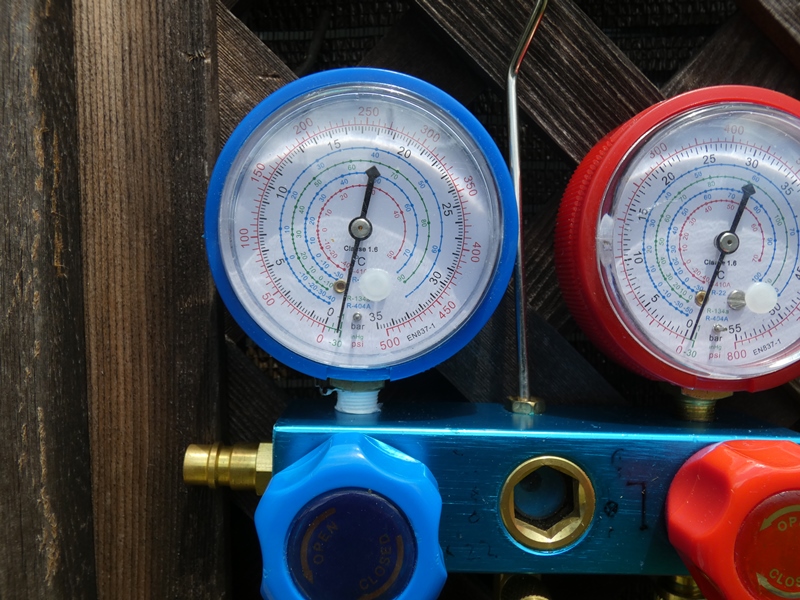

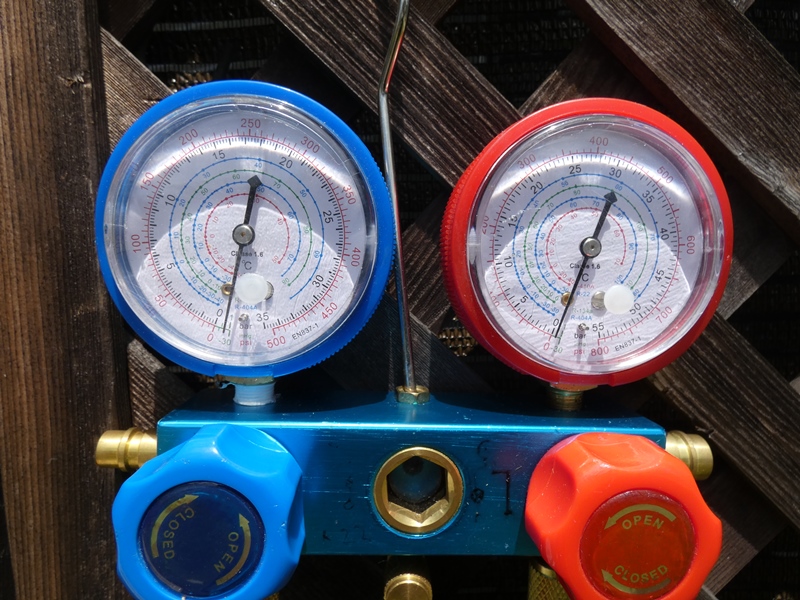

 全ての配管接続を終え、ポンプを接続 して配管内の真空引きを行います。 |
 ポンプを停止し３０分程度放置します。真空圧が変化しない ことを確認します。ロウ付け部分も含めて問題ないようです。 |
|

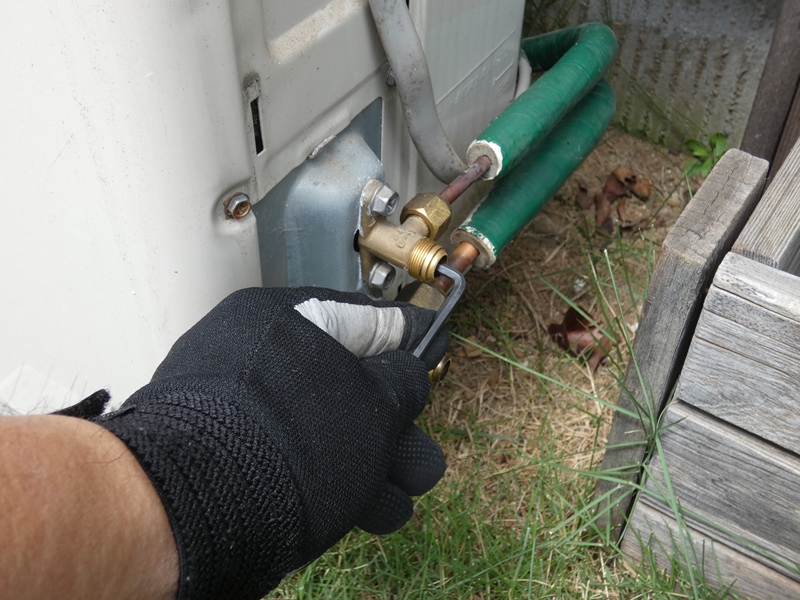

 液側・ガス側ともバルブを開放し 配管内に冷媒ガスを送り込みます。 |

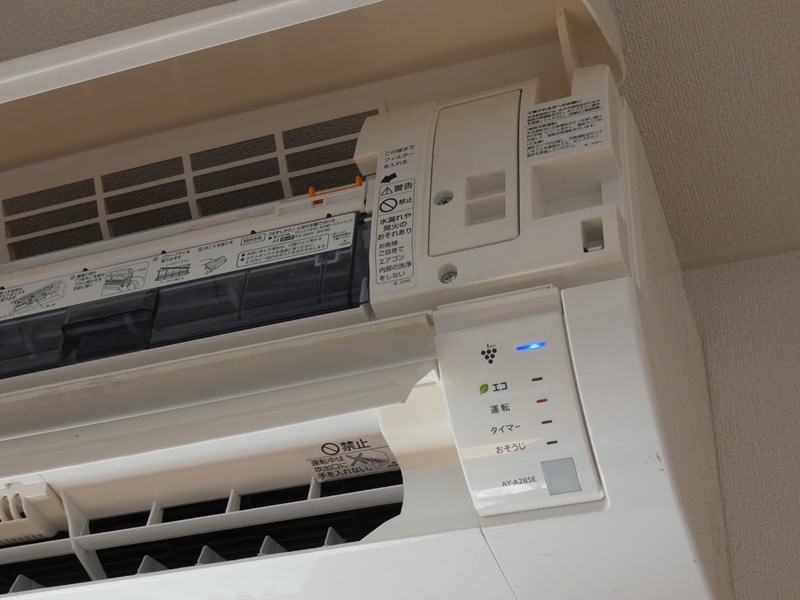

 猛暑の中２日間に渡る作業の結果が出ます。エアコンの 電源を入れます。エラーコードが出なければ良いのですが。 |
|

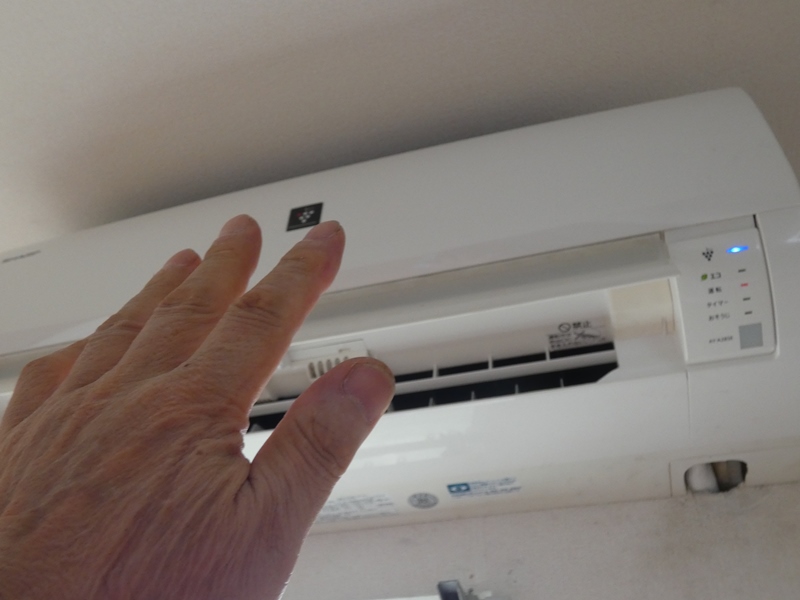

 久しぶりに動作を再開したせいか、しばらく 間があって冷風が吹き出てきました。 |
 十分冷えてはいますが、ガツンという冷たさでは ありません。やはり冷媒ガスの不足のせいでしょうか。 |
|
 ご依頼主にしばらく様子をみていただくことにします。かなり念入りにロウ付けしましたし、 フレア部にはリーク防止用のシール材を十分に入れました。冷暖房能力に物足りなさを 感じたり消費電力が急に増加するようであれば、冷媒ガスの不足が深刻だということです。 その際はいつでも補充に伺います。「フレアナット部の修復」＋「高所作業」＋「猛暑」に 「英語でのやり取り」が加わり、台風前のなかなかハードな仕事になりました。 |
||
|
||
