| ・食洗機のドアが閉まらない（２０１９．１０．１３） |

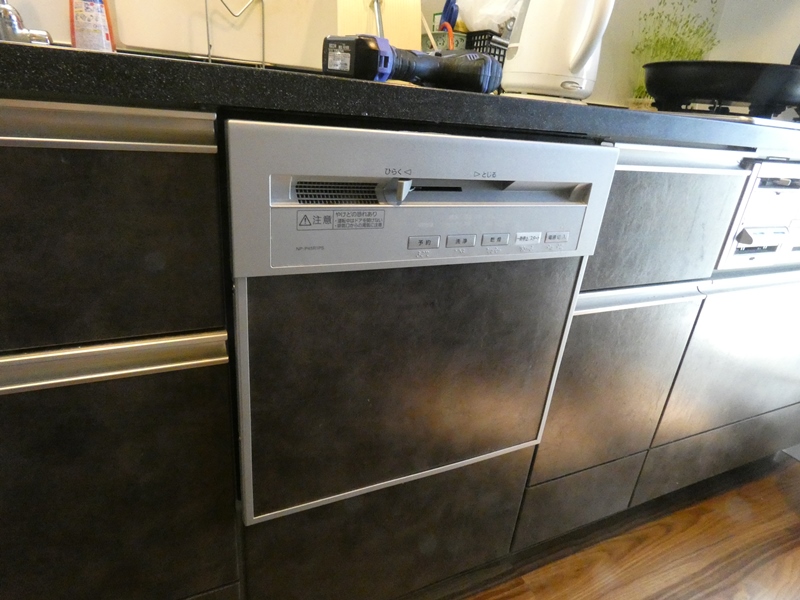

駅前の高級マンションから食器洗浄乾燥機修理のご依頼です。以前にも別のお宅で ディスポーザーの修理に伺ったことがあります。築１０年が経過し、備え付けの機器が 軒並み耐用年数を超えています。製造元が修理に対応してくれれば良いのですが。 |
||

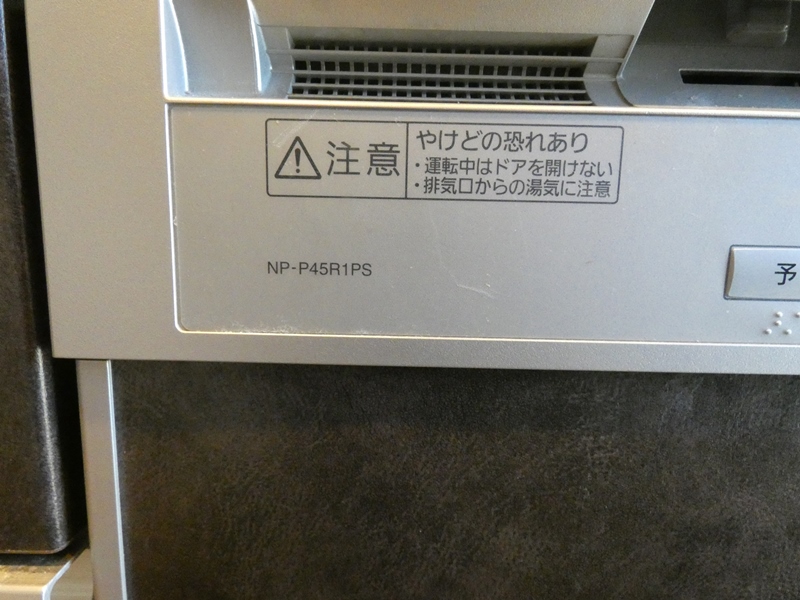

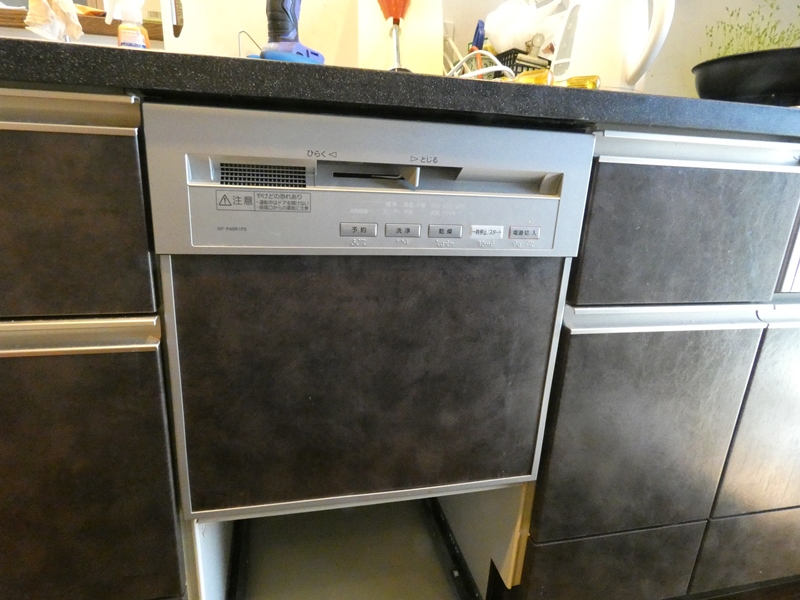

 型番はナショナル製食器洗い乾燥機ＮＰ－Ｐ４５Ｒ１ＰＳ、前面パネルの 色違いで末尾がＫ・Ｓ・Ｈとなる中の１台です（多分）。前面ドアが完全に 閉まらず、引き出しを押し込んだ後でドアをロックできないそうです。 |
||

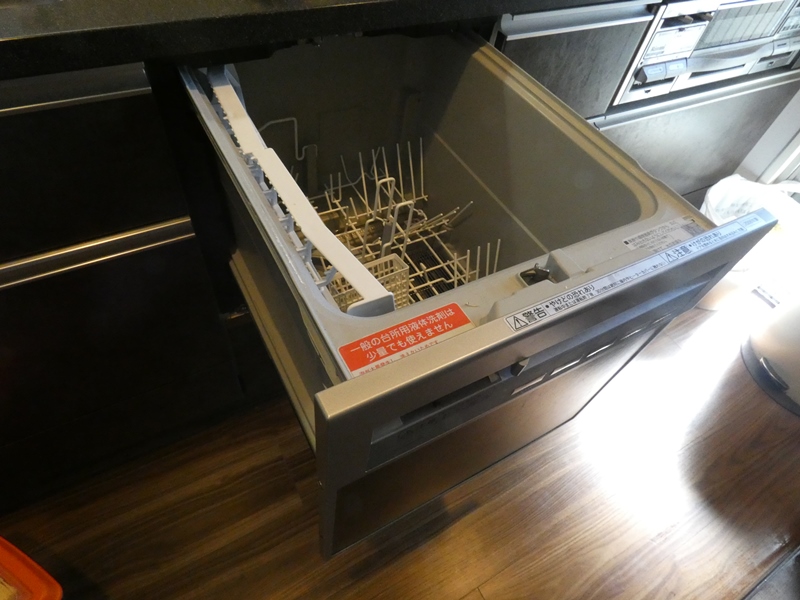

 引き出しを開けてみます。スライド レールが機能しスムーズに動きます。 |
 引き出しを押し込むもドア１枚分を残して 止まり、ドアロックレバーが動きません。 |
|

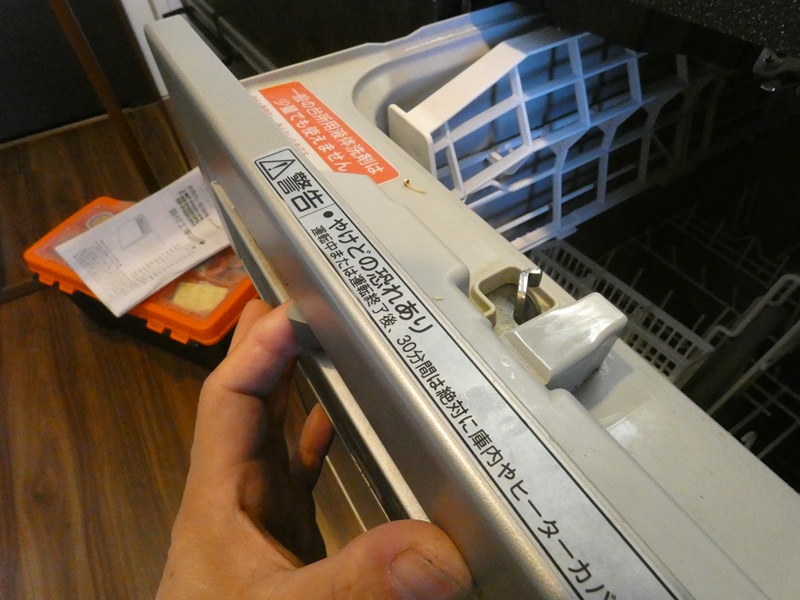

 引き出しを開けた状態では 問題なくレバーを操作できます。 |

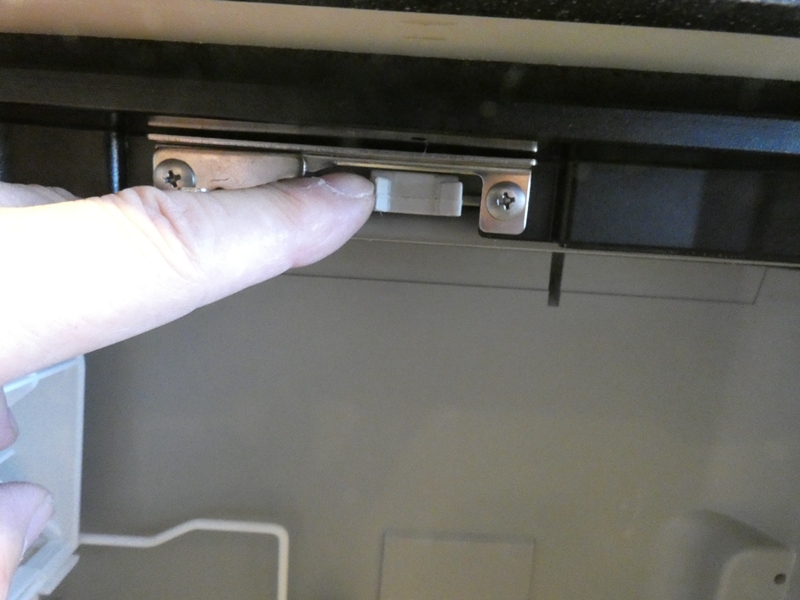

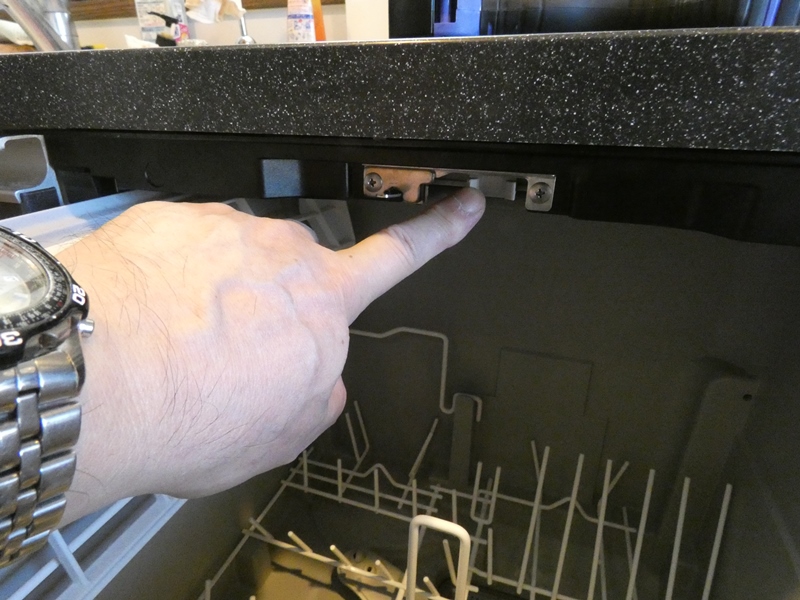

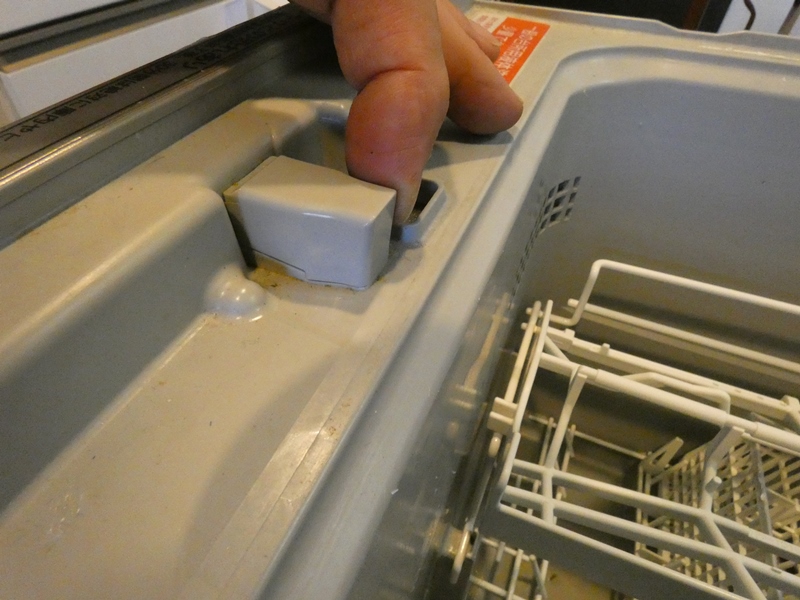

 レバー位置の本体側です。ドア側の突起を受ける キャッチャーが見えます。指で押しても動きません。 |
|
 ドアキャッチャー部に何か原因があるようです。 確認するには本体を取り出す必要があります。 |

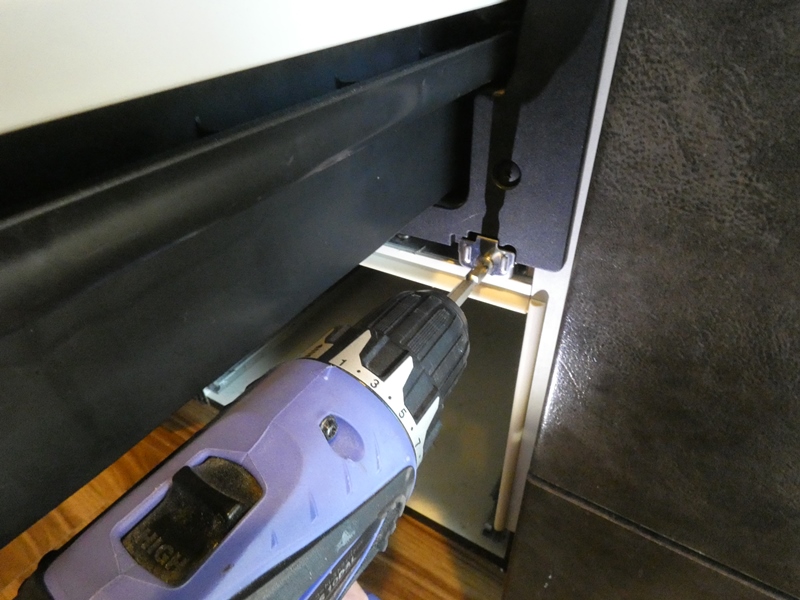

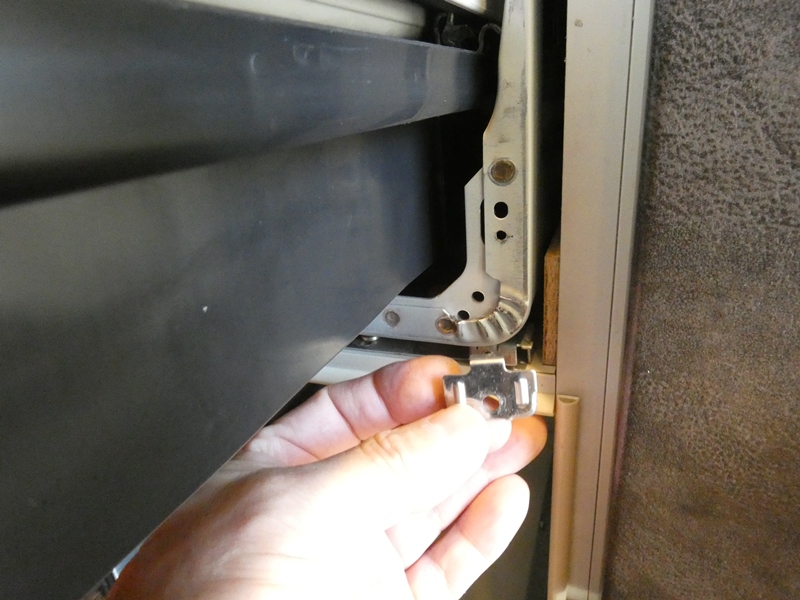

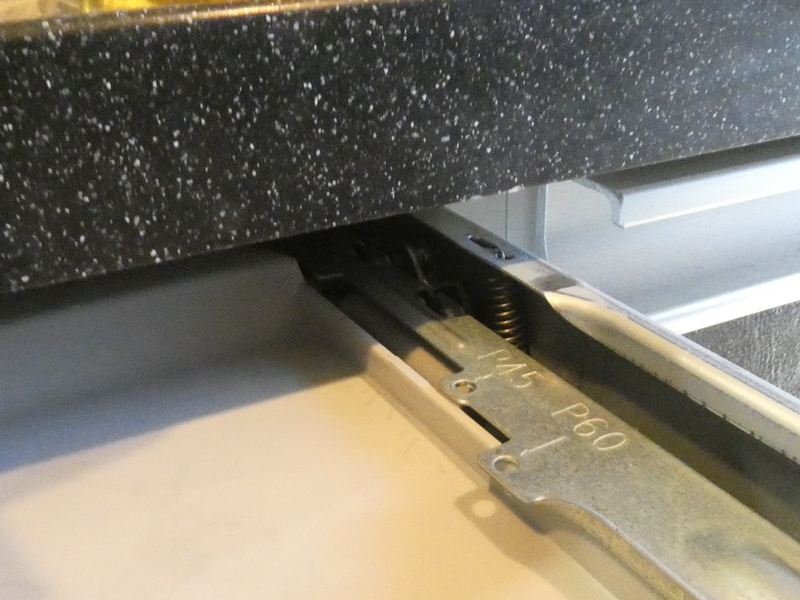

 本体を左右で固定している金具 （前ズレ防止金具）を外します。 |
|

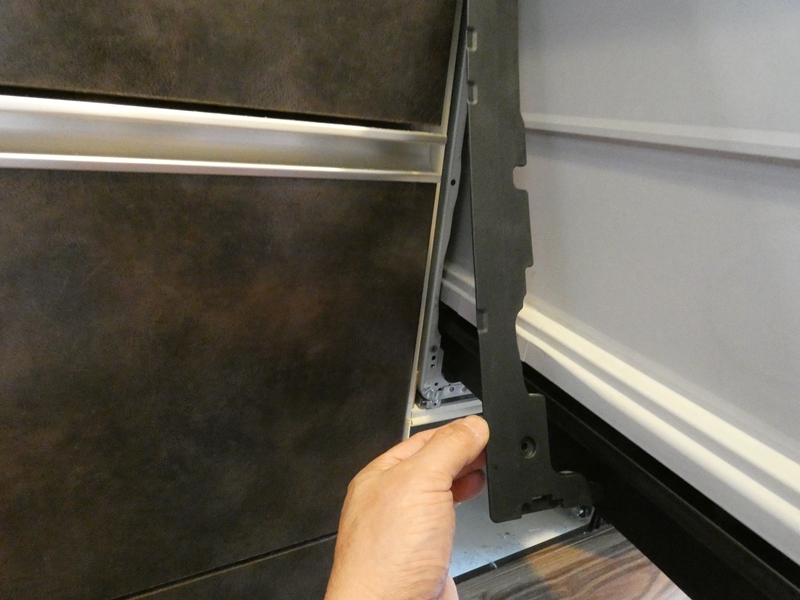

 本体左右の化粧覆い（フィラー）も外してみます・・が、何か 引っかかっているのか本体を引き出すことが出来ません。 |
 無理をして取り返しが付かなくなる前に、いったん 現場を引き上げて施工書を確認することにします。 |
|

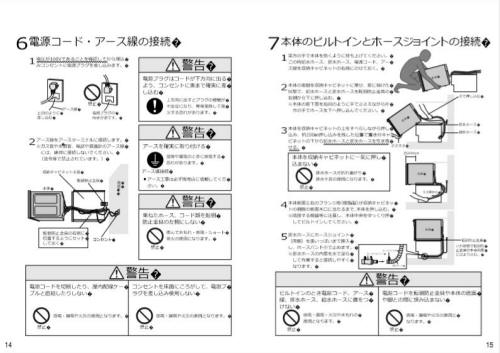

 幸いネット上に施工書（据付工事説明書）を見つけることが出来ました。 本体の出し入れについては１５ページに記載があります。前ズレ防止金具 以外には特に固定されていないようです。力の入れ方が足りなかったようです。 |
||

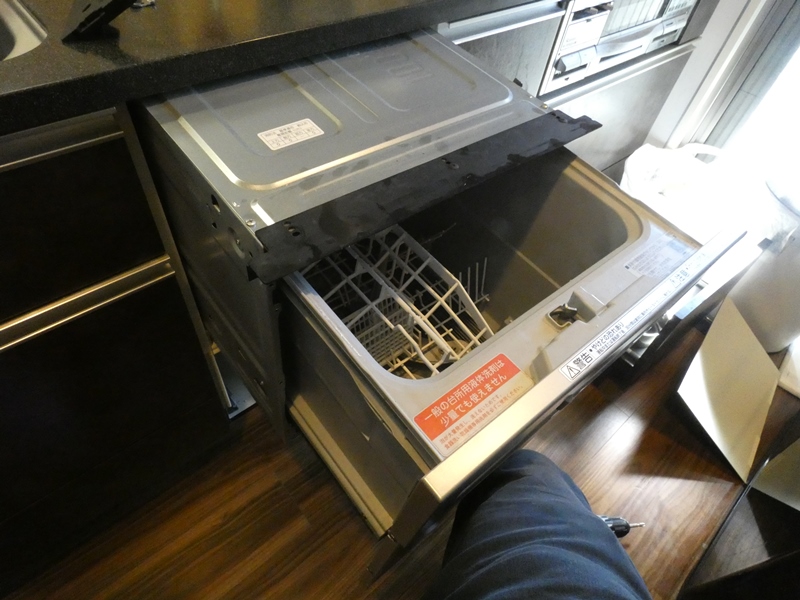

 日を改めてお邪魔します。足腰を踏ん張り気合を 入れて本体を引くと、すんなり出てきました。 |

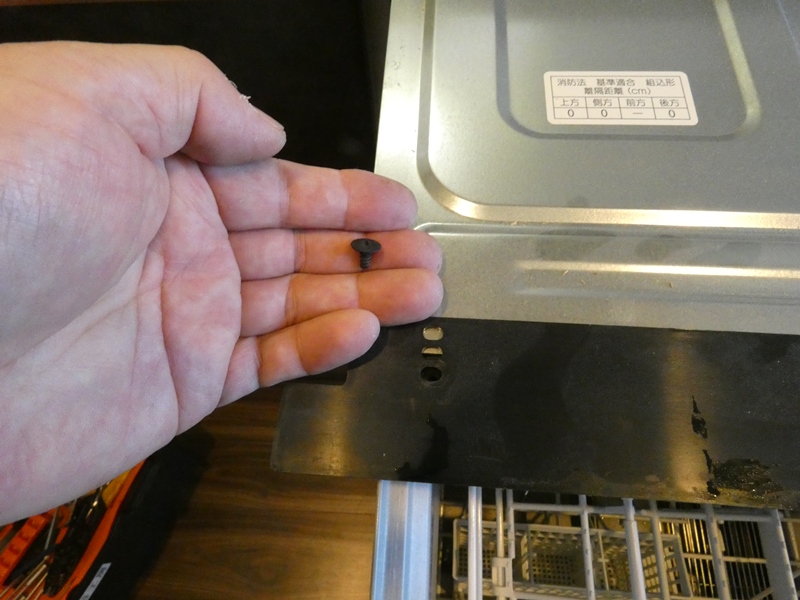

 本体上端のフィラーを外します。 止めネジが１本脱落しています。 |
|

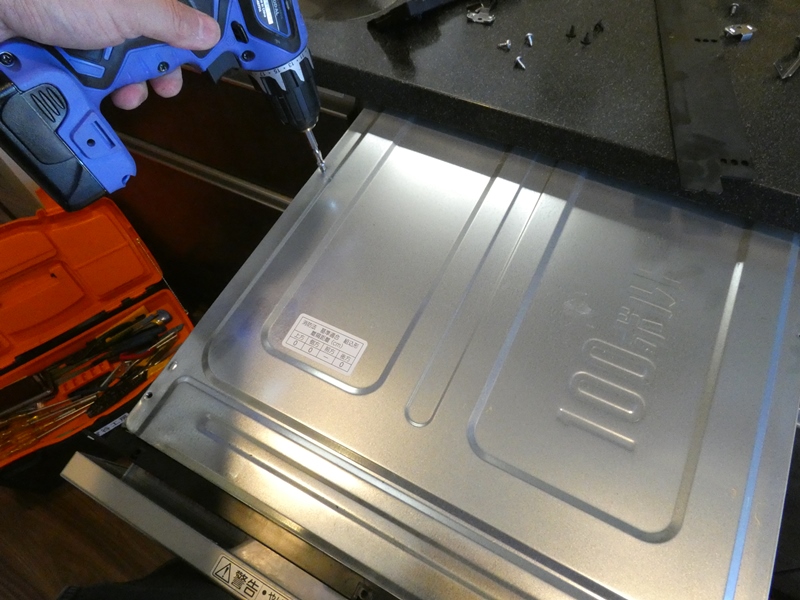

 本体上面のカバーを外します。 周囲４本の固定ネジを緩めます。 |
 上面カバーは金属製薄板です。さほどの強度も 無く、かろうじて筐体を構成している程度です。 |
|

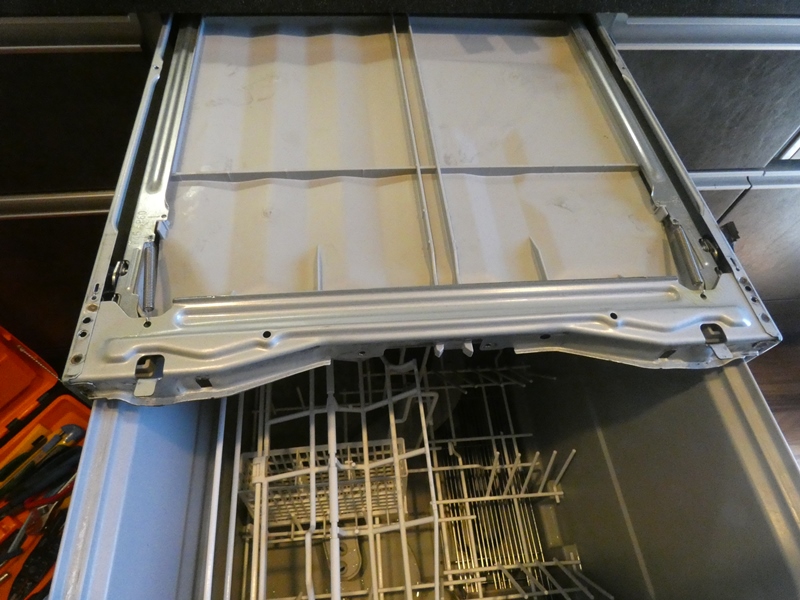

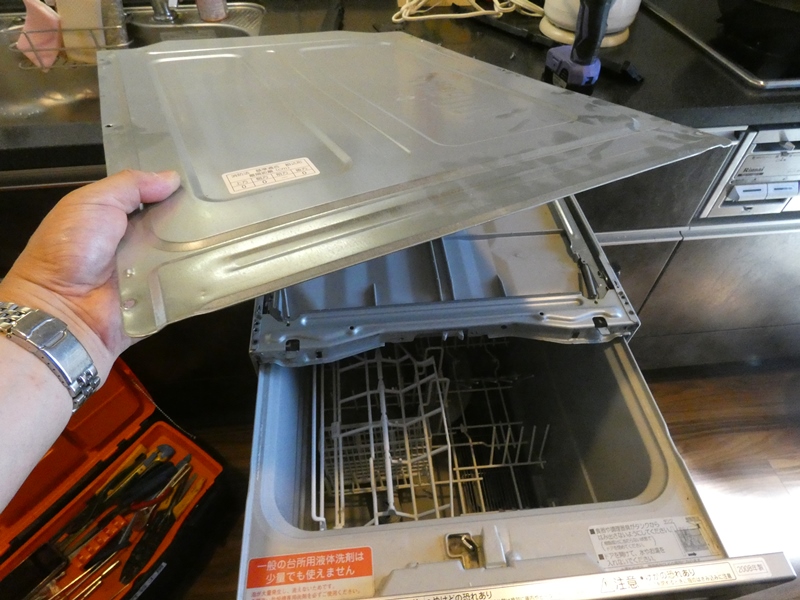

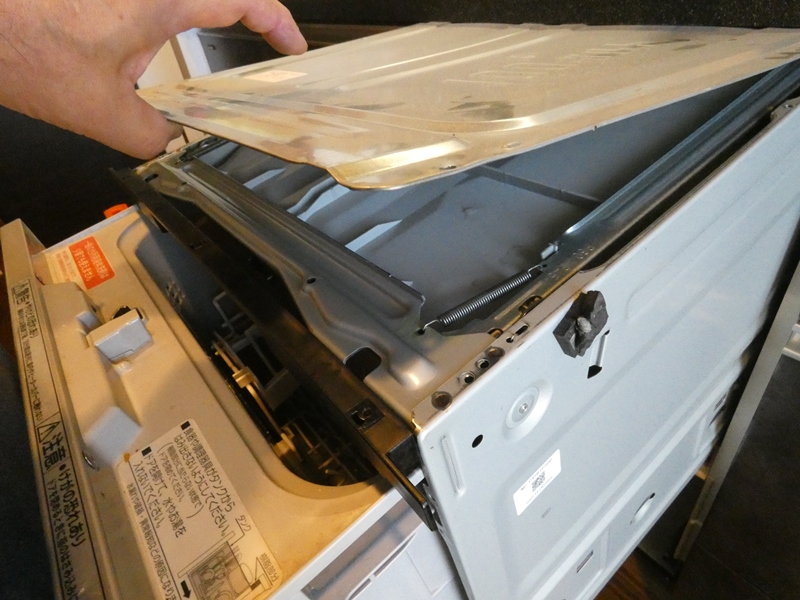

 上面カバーを取り除きます。ドアの キャッチャー側構造が見えてきます。 |
 一見しただけでは構造が理解できません。 ご依頼主の眼前でこの時間は辛いものです。 |
|

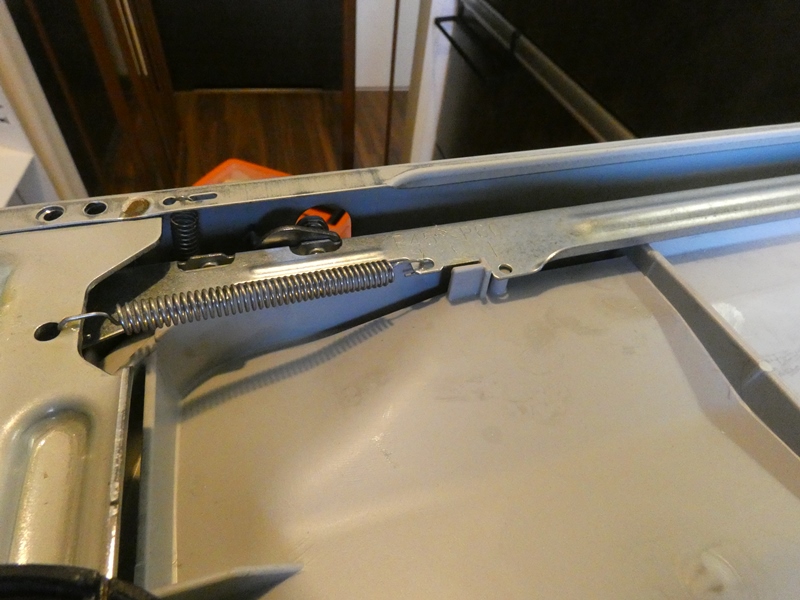

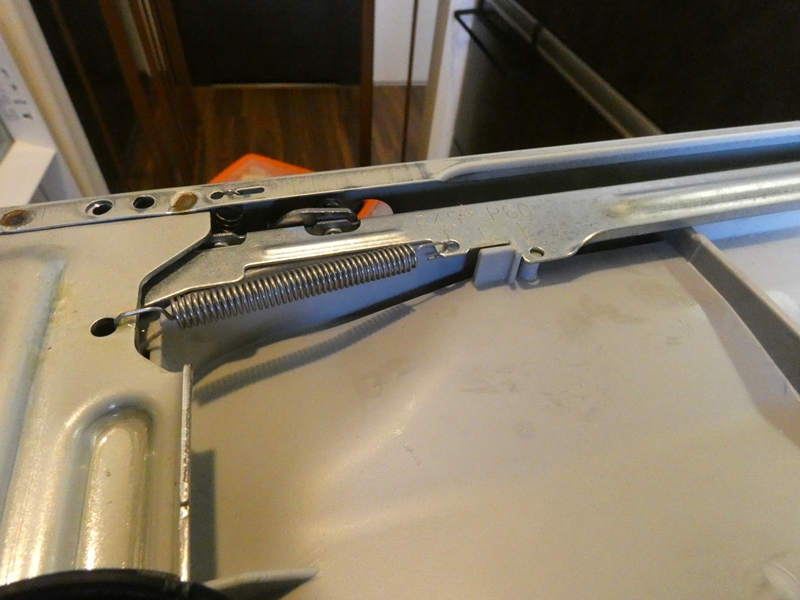

 本体上面に組み込まれているプレート、および プレートに取り付けられているスプリングに注目します。 |

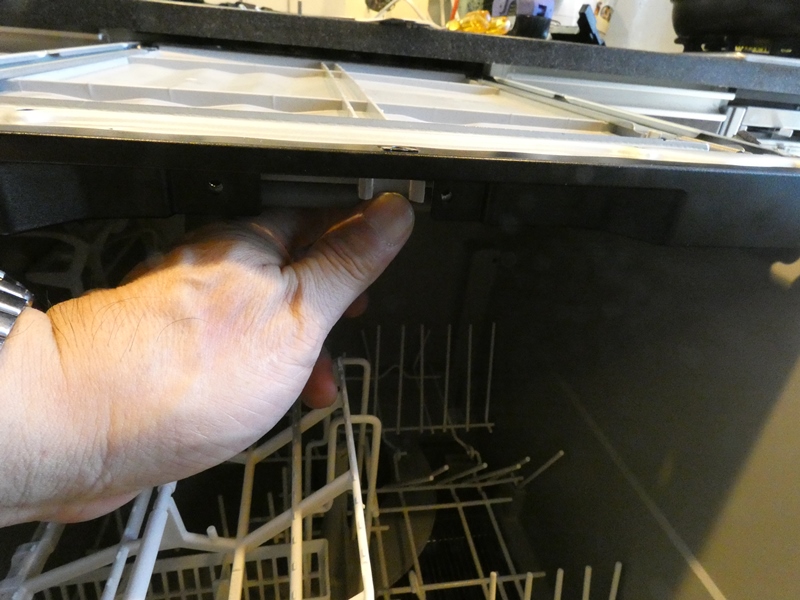

 ここで、前回は全く動く様子の無かった キャッチャーが、指で押すと後方に動きます。 |
|
 ここまで分解する途中で、固着状態が解消されたようです。 キャッチャーとともにプレート全体が後方に移動します。 |

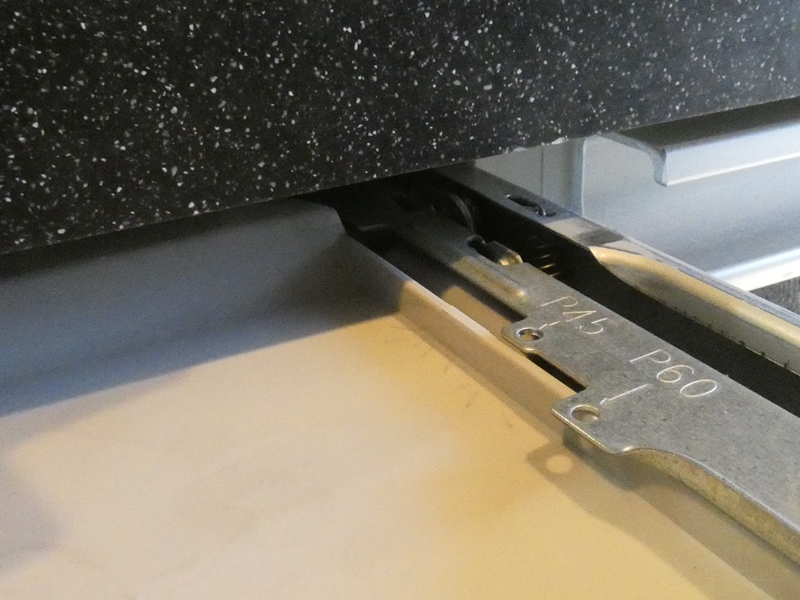

 プレートは周囲４か所でスライド する機構が組み込まれています。 |
|
 後方にスライドすると同時に、プレートは下方にも移動します。 プレートは洗浄中に水漏れしないようボックスの蓋となります。 |
 ようやくドアおよびキャッチャーの機構が 理解できました。ドア側の突起が移動し、 |
|
 キャッチャーに接触し押し込むことで、プレートを後方 および下方へ移動させて洗浄ボックスを密閉します。 |
 プレートが動くようになり、不具合は解消したはず ですが・・、まだドアが完全に閉まりません。 |
|

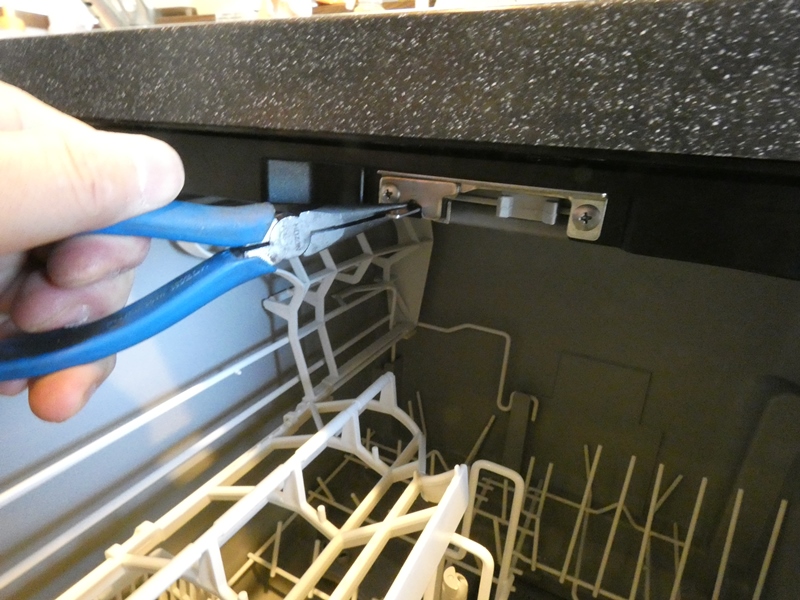

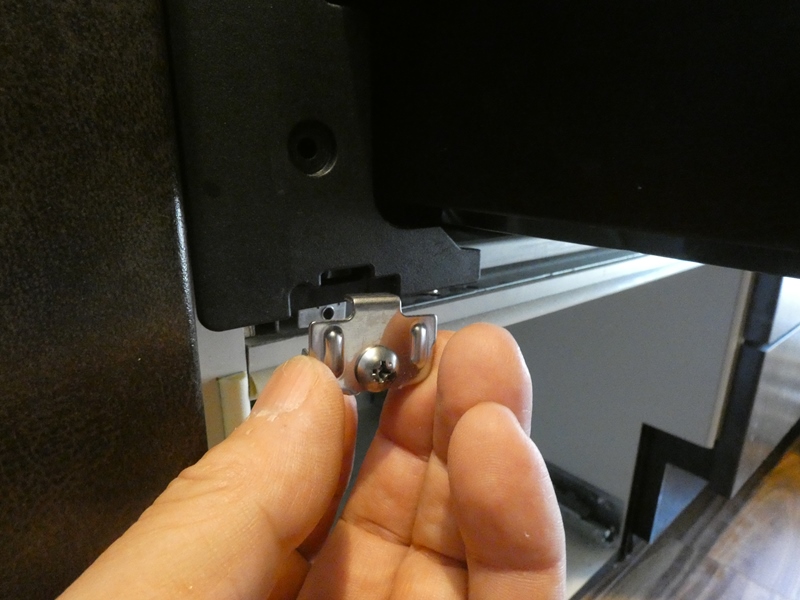

 原因はキャッチャーから突き出た金具です。 金具がレバー自体のロックを解除します。 |

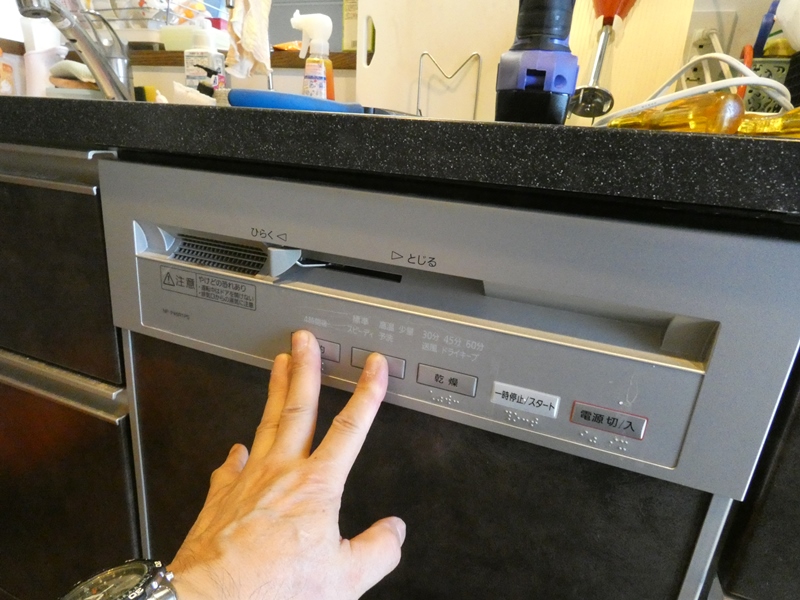

 金具が変形しドア側の解除ポケットを外れて いました。フィラーを取り付け本体を固定します。 |
|
 ドアが閉まらないまでも、閉まり辛い状態がしばらく続いたはずです。洗浄ボックス 上部プレートの固着は、ドアを繰り返し無理に閉めようとしてきた結果だと思われます。 設備屋さんに依頼すると、経過年数からして間違いなく新品に交換となり、２０万円 前後の出費となるはずです。洗浄機構や電気回路は正常なのにもったいない話です。 |
||
|
||
