| ・電話機留守録レコーダーの故障（２０１９．５．１０） |

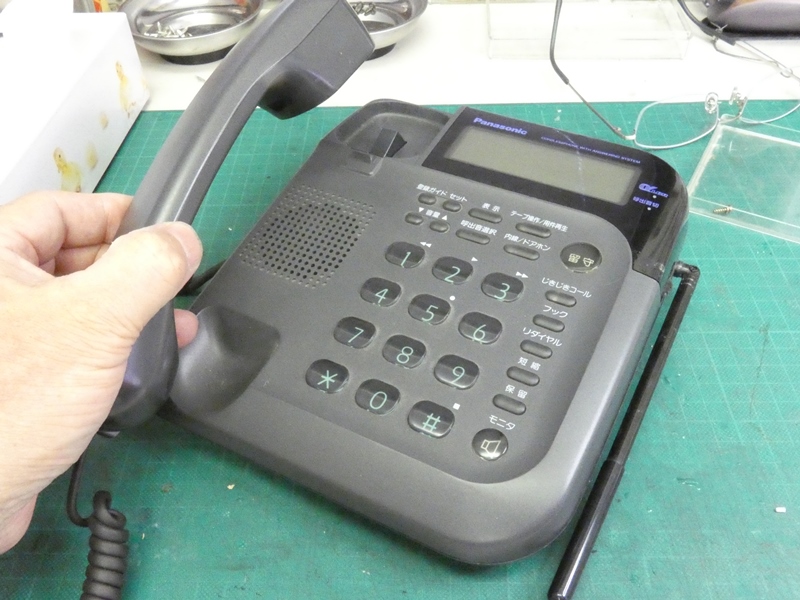

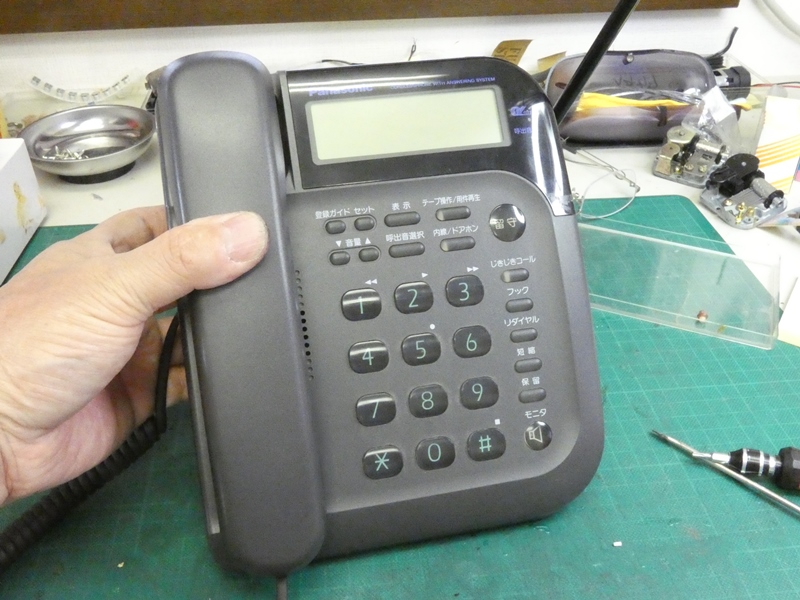

固定回線用電話機に留守録機能が付いています。マイクロカセット・・新しく登場した デバイス名ではありません。その昔、超小型に設計された磁気記録テープに音声を 録音する方式です。音質的にオーディオ用には不向きで、会議録音用レコーダー等に よく使われていました。この電話機の留守録もマイクロカセットで・・、故障しています。 |
||

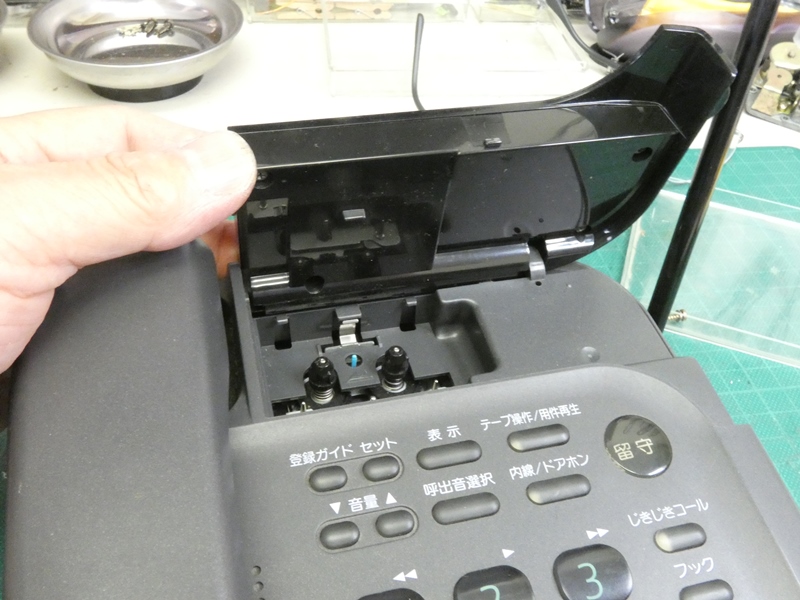

 電話機上部のカバーを開くと、内部にマイクロカセットのユニットが 組み込まれており、テープをセットするホルダー部が見えています。 |
||

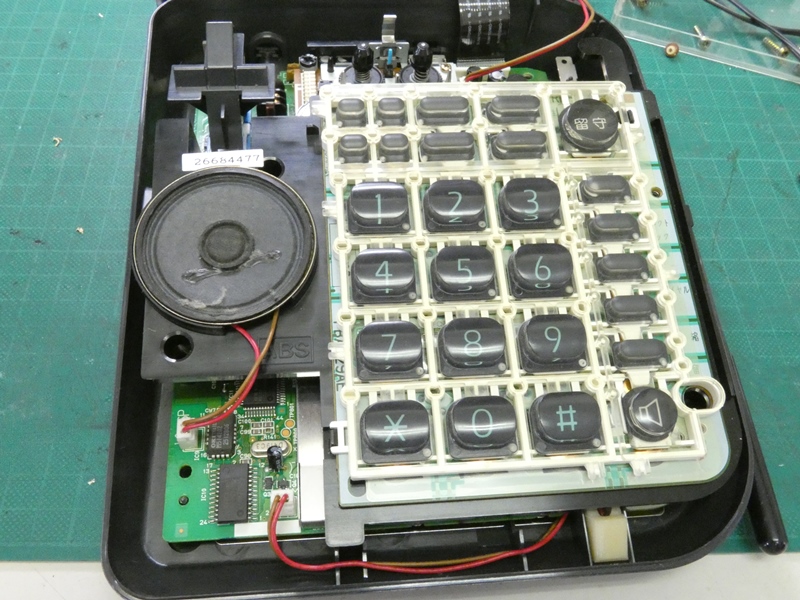

 底面のネジ固定を緩め、本体上側カバーを外します。 プッシュボタンとスピーカーが取り付けられています。 |

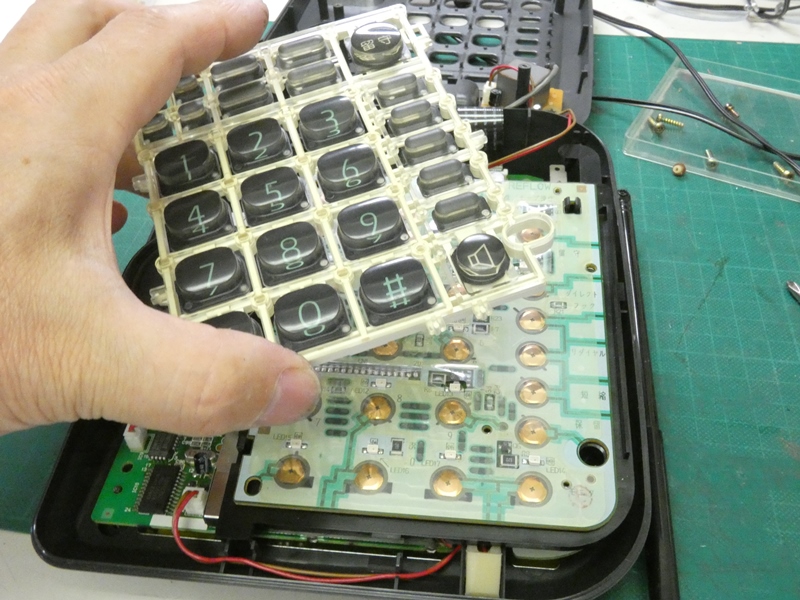

 ２か所のツメを解除すると、簡単に プッシュボタン部が外れてきます。 |
|

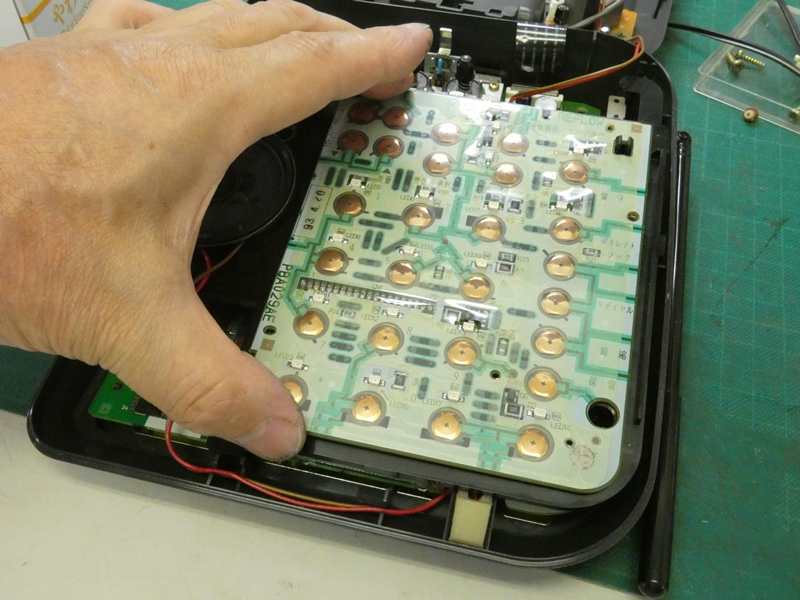

 プッシュボタンに対応するスイッチボードです。耐久性を 持たせるため、金属接点がシールで密閉されています。 |

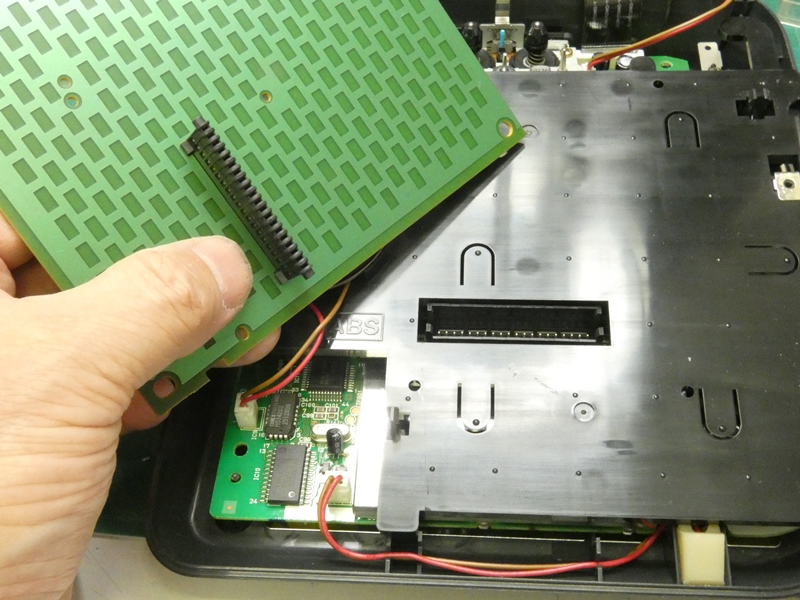

 スイッチボードはコネクタにより 底面の回路基板に接続されています。 |
|

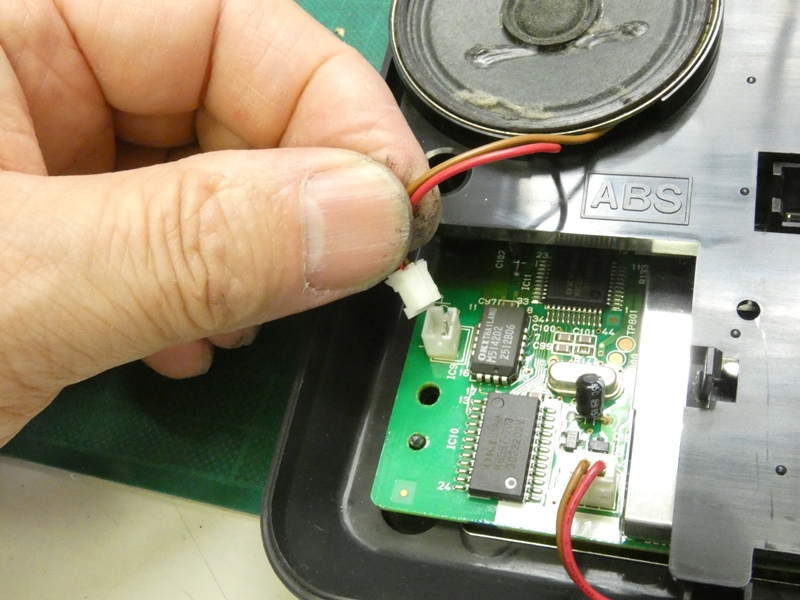

 スピーカーコードの接続 コネクタを抜きます。 |

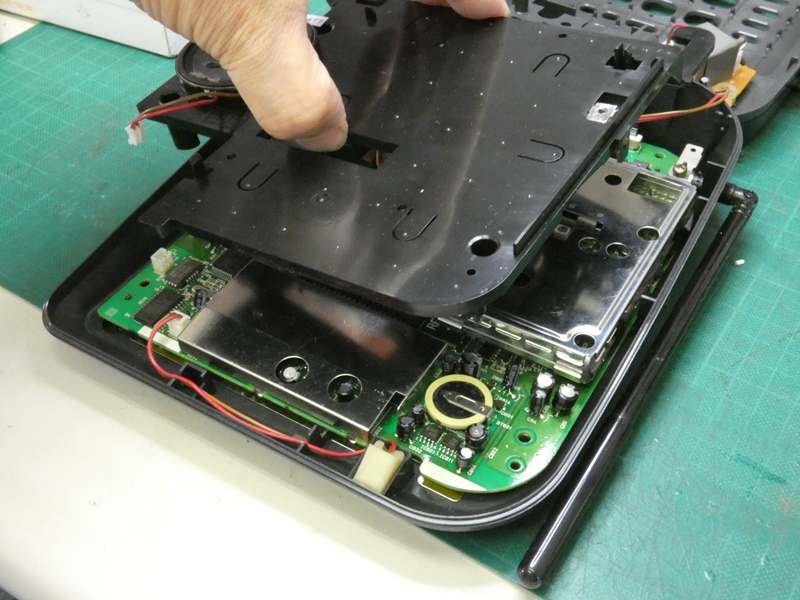

 ブッシュボタンとスピーカーを載せる マウントプレートを取り外します。 |
|

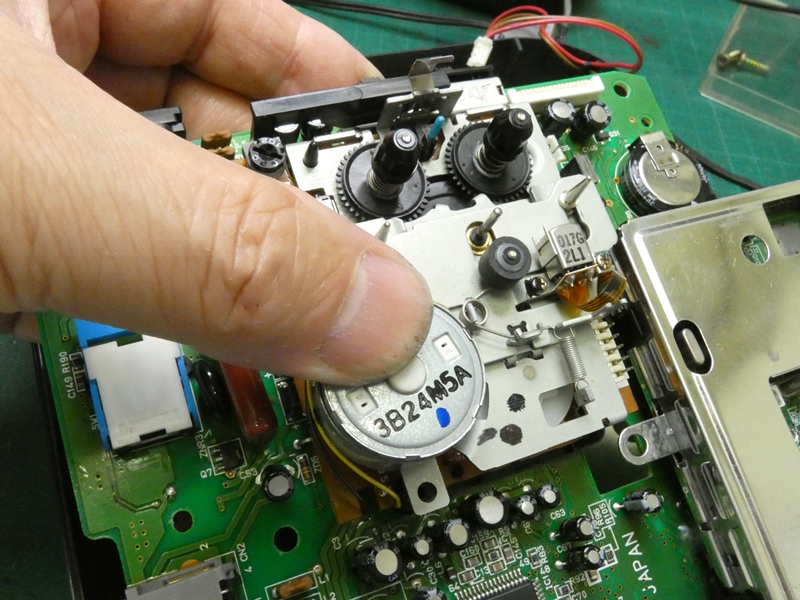

 マウントプレートが外れると、ようやくマイクロカセットのユニットに手が届きます。 不具合は、写真のようにピンチローラーがキャプスタン軸に接触した状態で停止し、 一切の操作ができないことです。そもそもテープをセットすることができません。 |
||

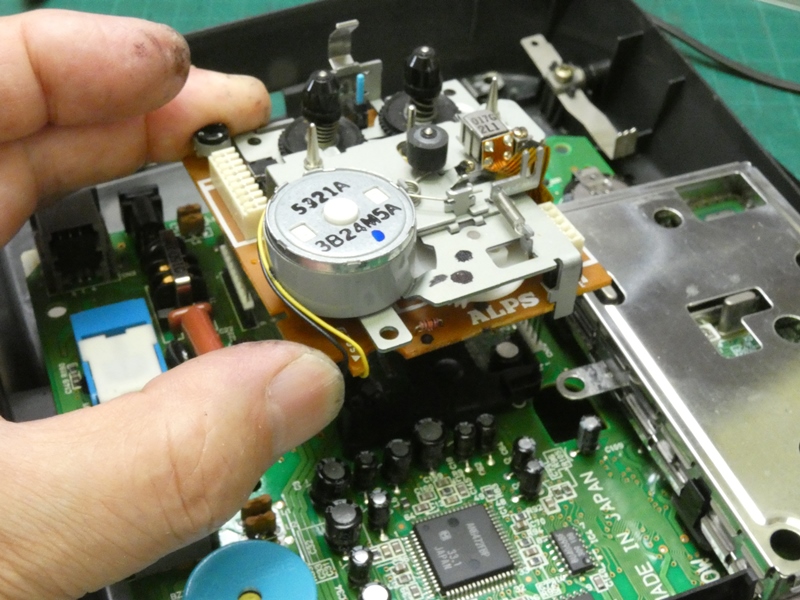

 ユニットを取り出します。 ネジ２本で固定されています。 |

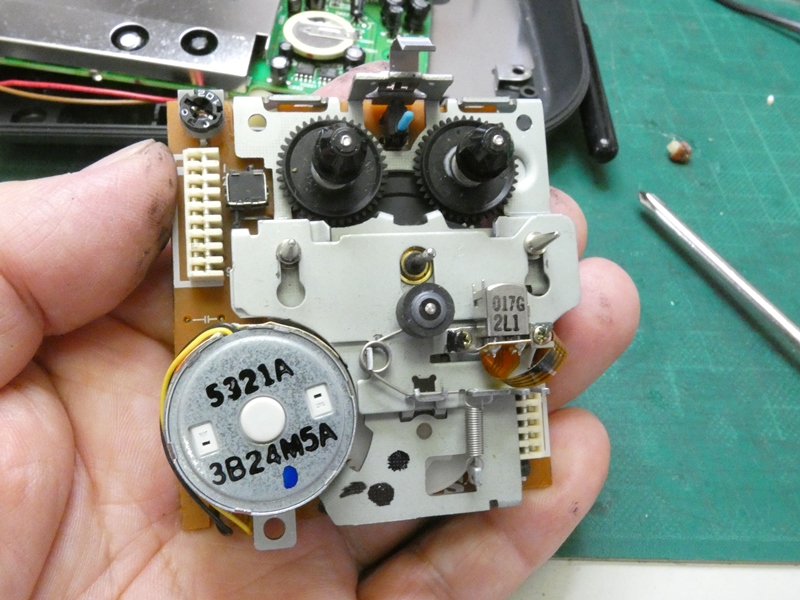

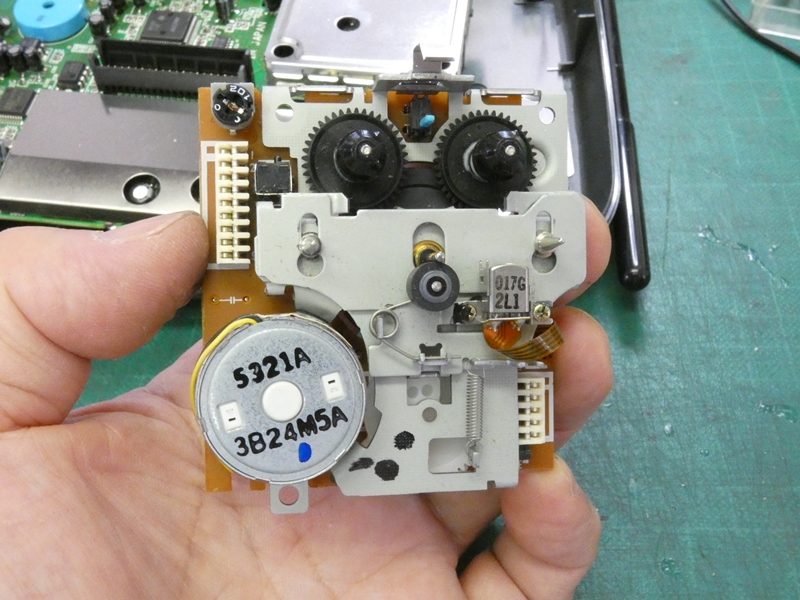

 マイクロカセットのユニットとしては 大きい方でしょう。修理しやすそうです。 |
|

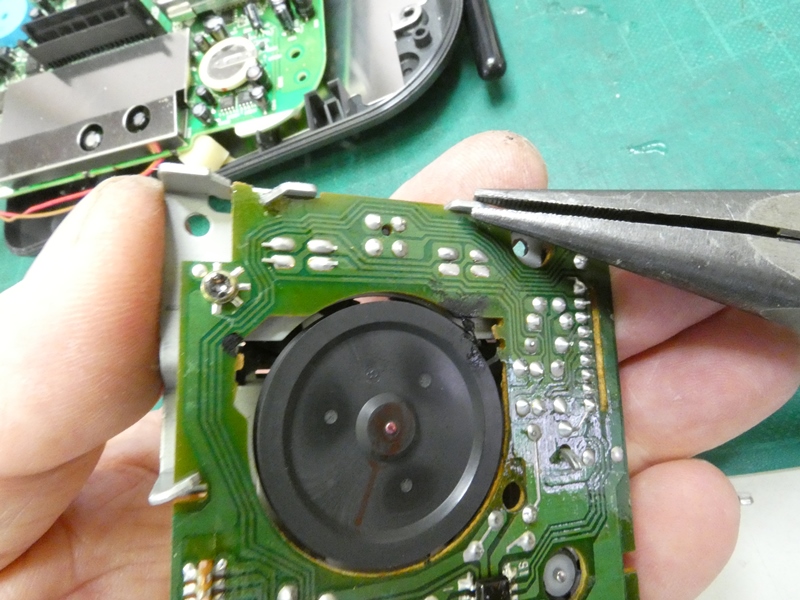

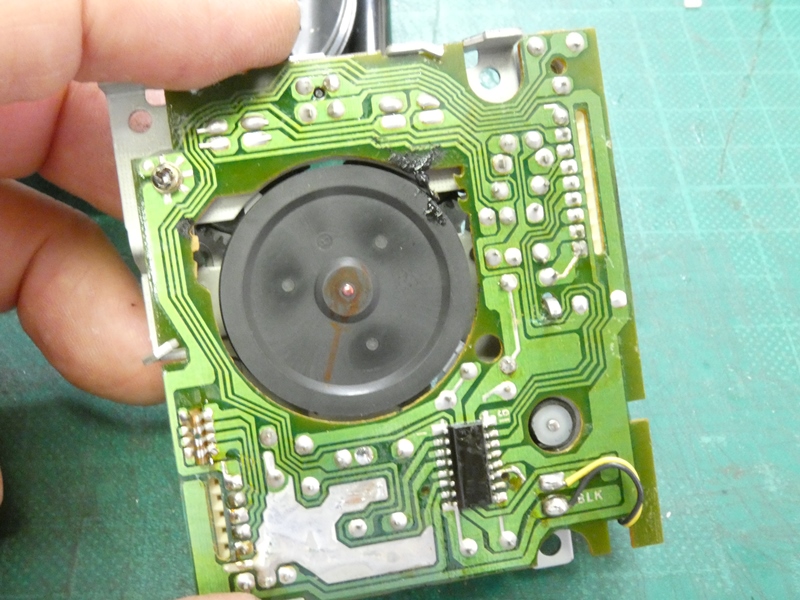

 裏側の基板プリント配線面からも点検します。 キャプスタン軸の駆動プーリーが見えます。 |

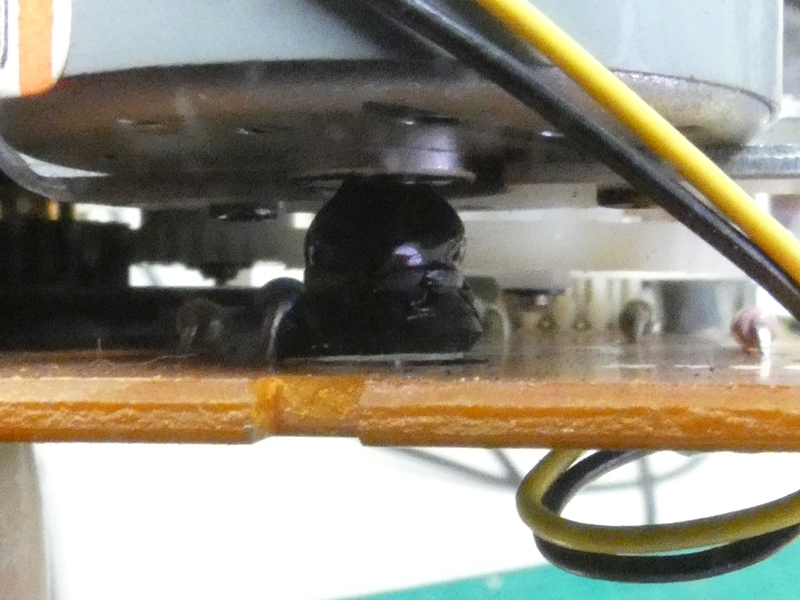

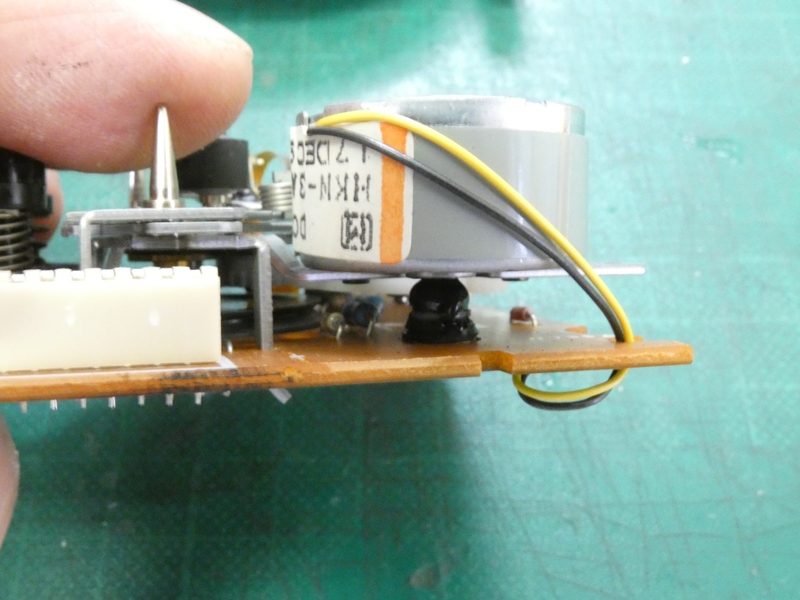

 側面からモーターの駆動プーリーを点検します。 何か黒い塊のようなものがまとわりついています。 |
|
 駆動用のゴムベルトはどこへ・・？ この塊こそゴムベルトのなれの果て、 またもや経年によるゴムの変質です。ドロドロに溶けながら、回転し続ける モーター軸に綿飴機のようにまとわりついた結果です。ベルトの破片が 見当たらないことから、ゴムベルトの大部分がこの塊と化したようです。 |
||

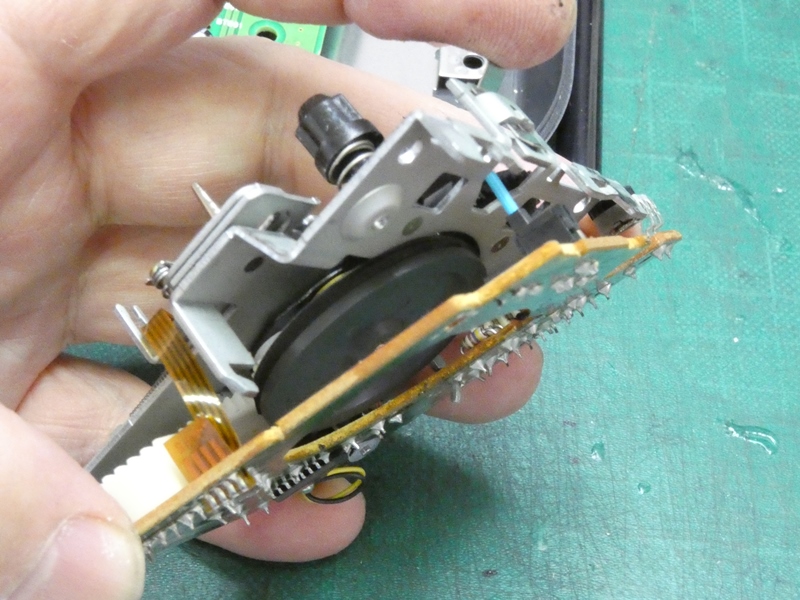

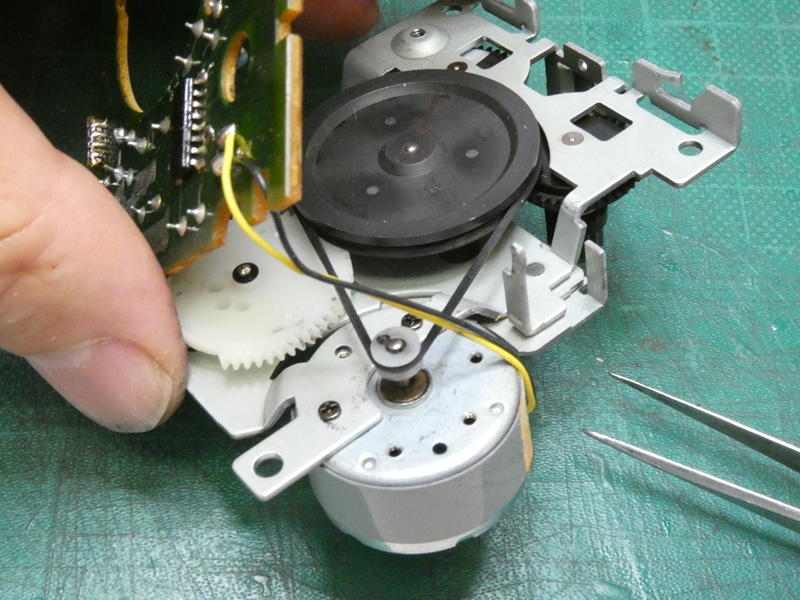

 先日のパイオニア製カセットデッキと同じ不具合です。 プーリーに手を入れるため、一時基板を外します。 |
 キャプスタン軸の大プーリーです。 周囲の溝部分が黒光りしています。 |
|
 よく見ると、溶けたゴムが 溝に入り込んでいます。 |

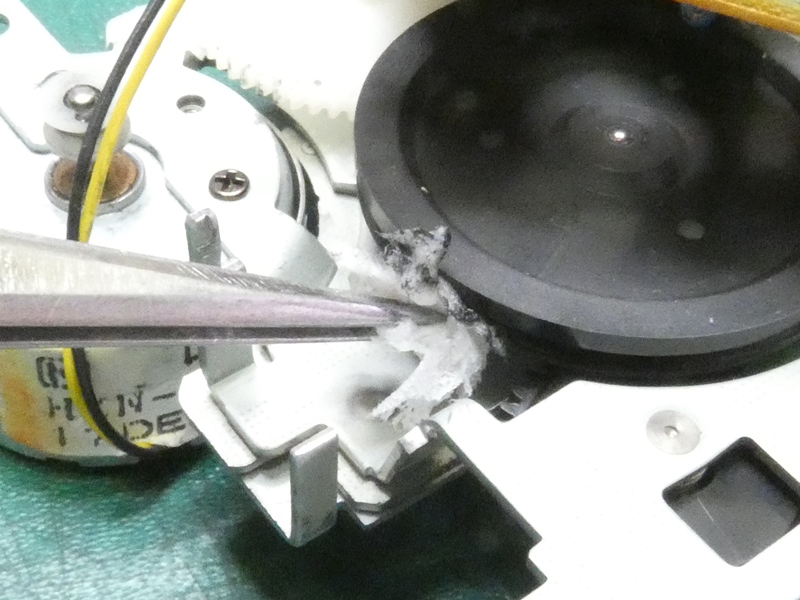

 カーボンを含んでいるので始末が大変です。ティッシュを ちぎってアルコールを含ませ、ひたすら拭き取ります。 |
|

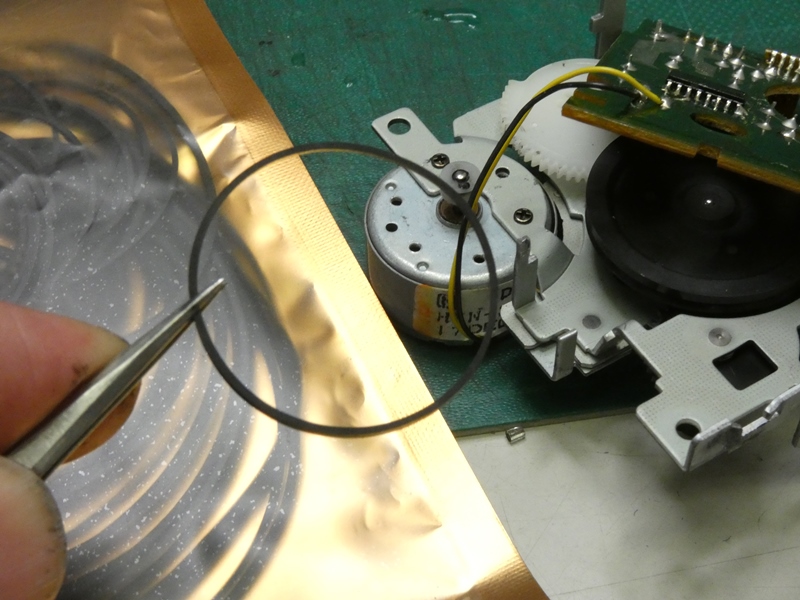

 モーター軸のプーリーも清掃したところで 交換用の新しいゴムベルトを選びます。 |
 汎用のゴムベルトで十分間に合います。 ベルトの張り（長さ）もほどほどに合わせます。 |
|

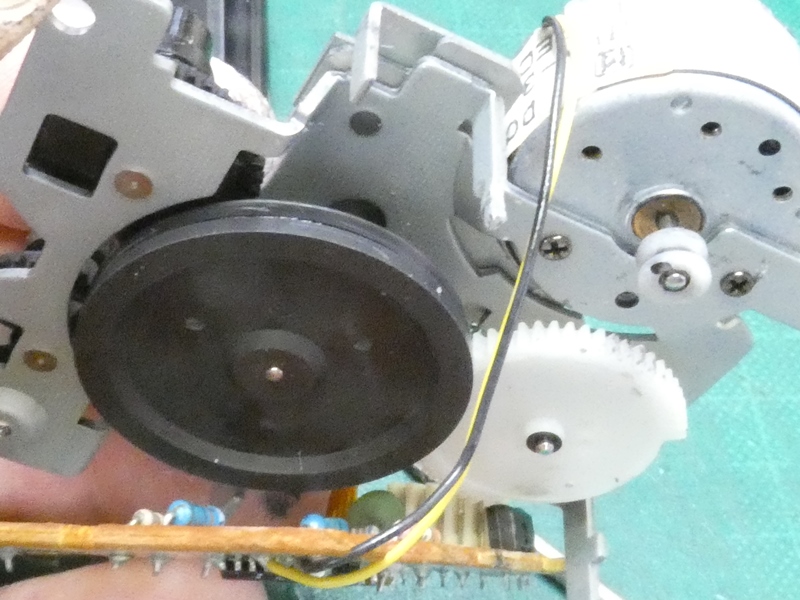

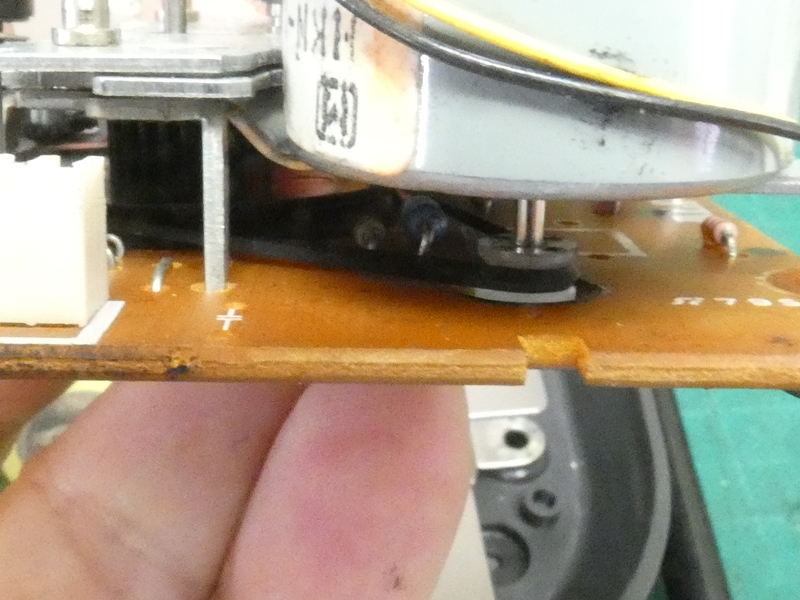

 基板を元に戻します。新しいゴムベルトが モーターとキャプスタンを連結しています。 |
 モーター軸を手で回すと、ピンチローラー （ヘッドベース）の位置が元に戻ります。 |
|
 ユニットを元の位置に戻します。２か所の ソケットで基板と接続が完了します。 |

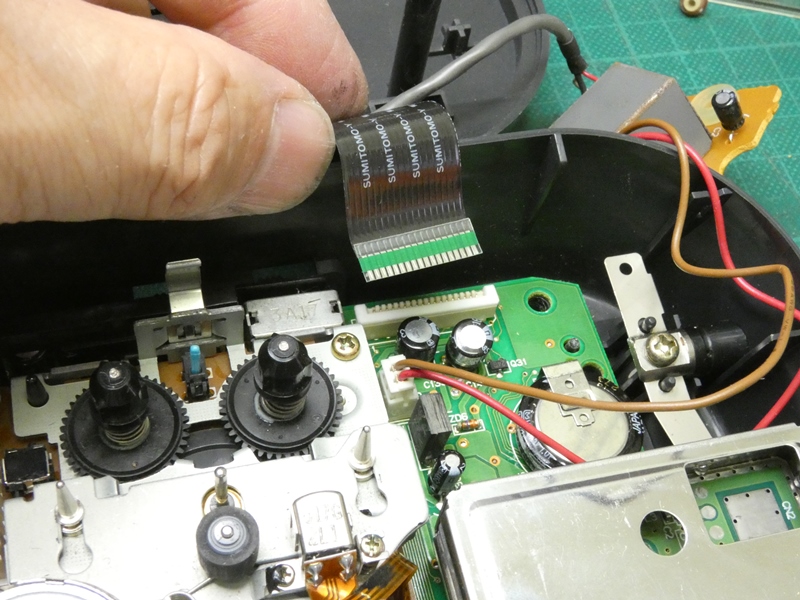

 念のため液晶表示器との接続ケーブルも外しておき ました。金属箔を傷めないよう慎重に差し込みます。 |
|
 電源を接続してみると、マイクロカセットユニットのモーターが通電し、駆動メカが リセットされて初期位置に戻ります。ゴムベルトが機能して、モーターの動力が 各部に伝達されています。テープが添えられていなかったことと、工房には固定 電話回線がないため、残念ながら実際に留守録機能を確認できていません。 |
||
|
||
