| ・老朽化した雨樋の交換（２０１９．６．３） |
昨年の内にご相談があり、下準備をしながらご用命をお待ちしておりました。 施設を囲むデッキに設置された廂（ひさし）に雨樋が取り付けられています。 その縦樋が劣化しているので補修して欲しいとのことです。部材を交換します。 |
||

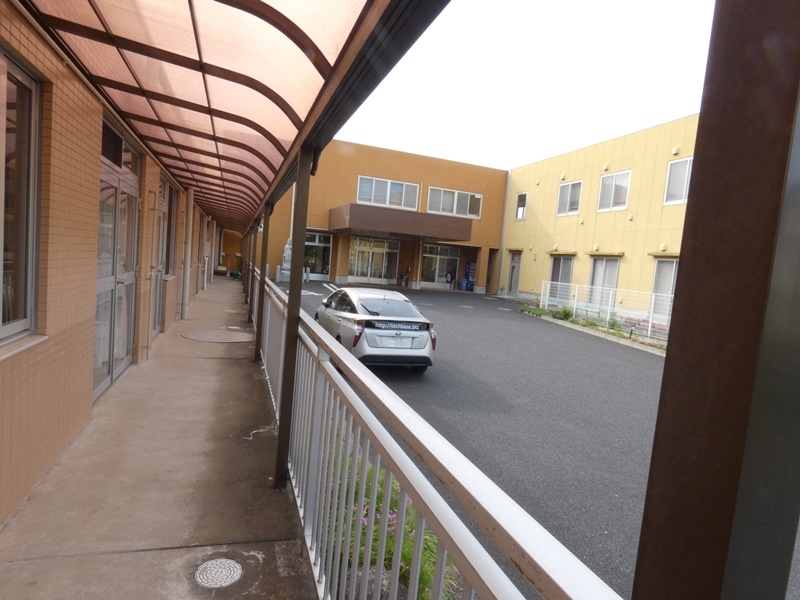

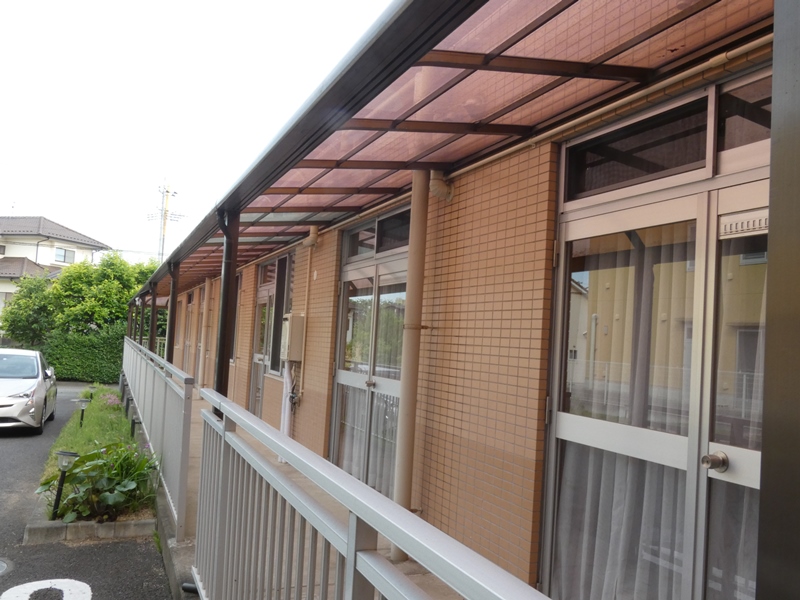

 北西方向から南東方向に 伸びる駐車場側のデッキです。 |

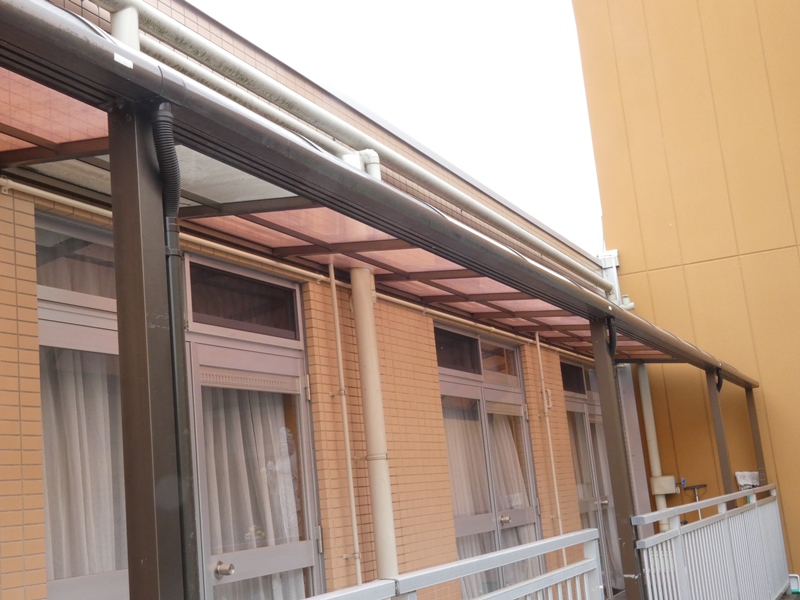

 ９本ある支柱のうち７本に 縦樋が取り付けられています。 |
|

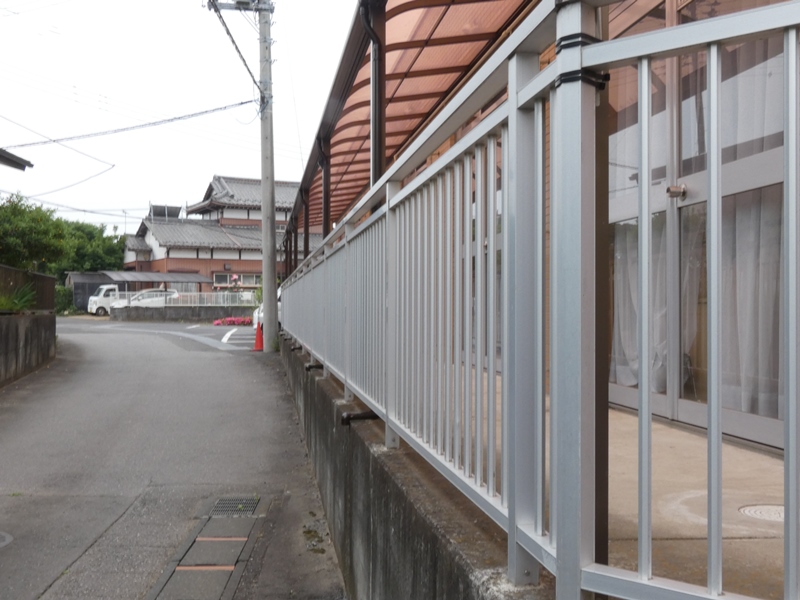

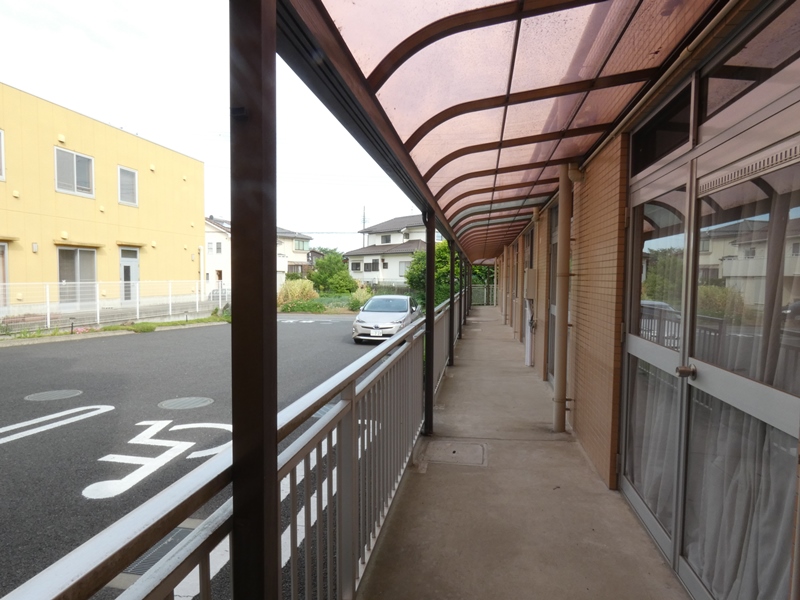

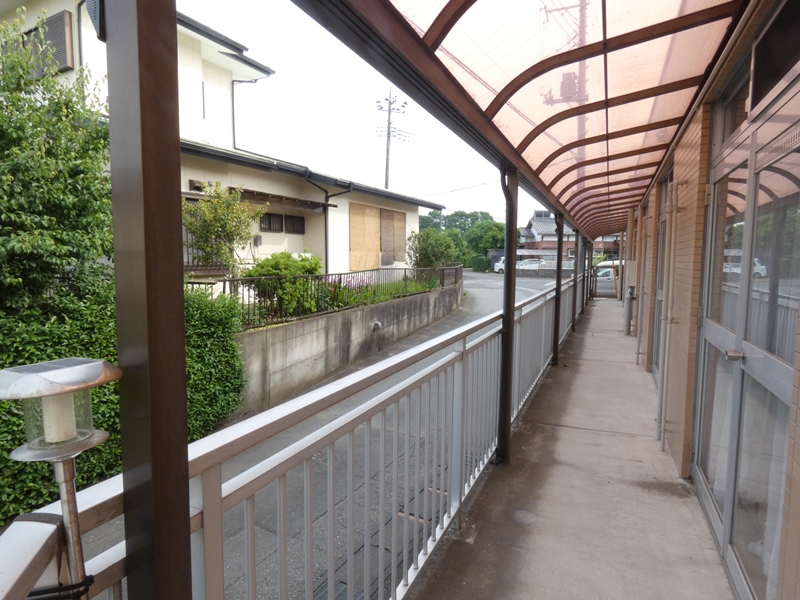

 北東から南西に伸びる道路側のデッキ です。支柱８本のうち７本に縦樋があります。 |

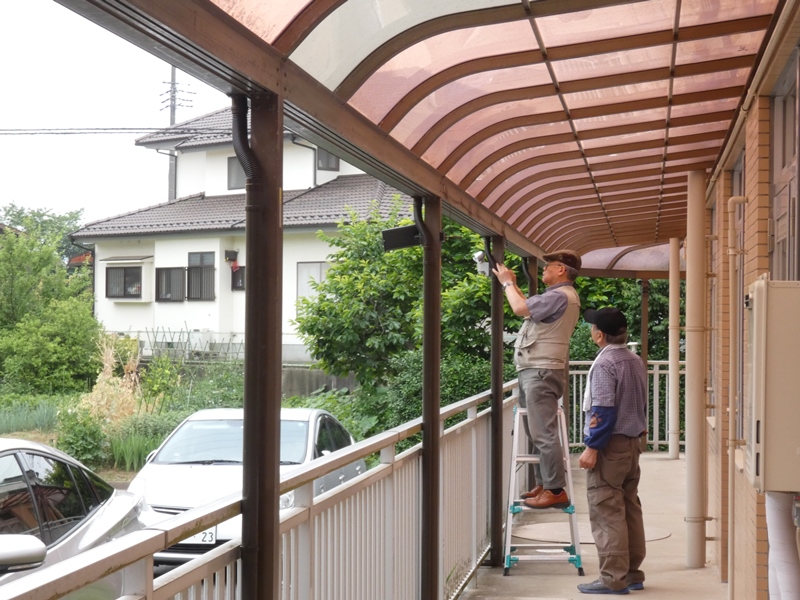

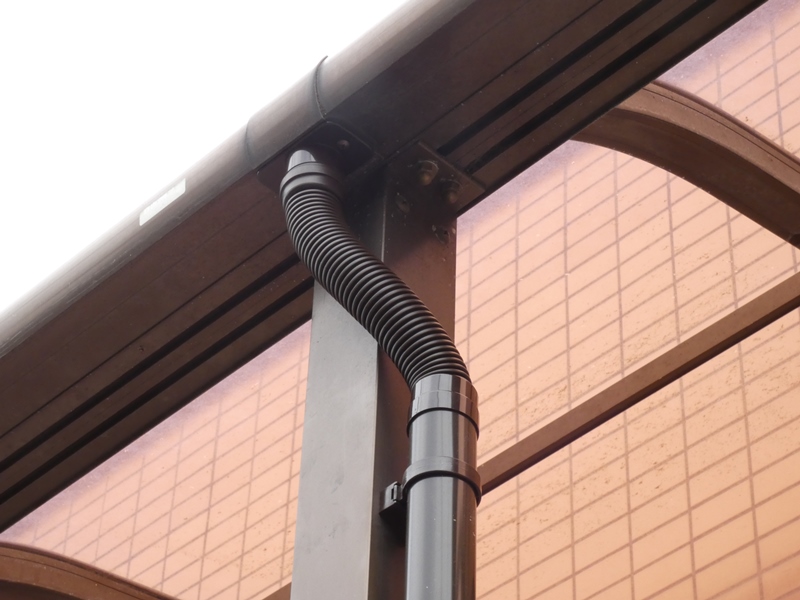

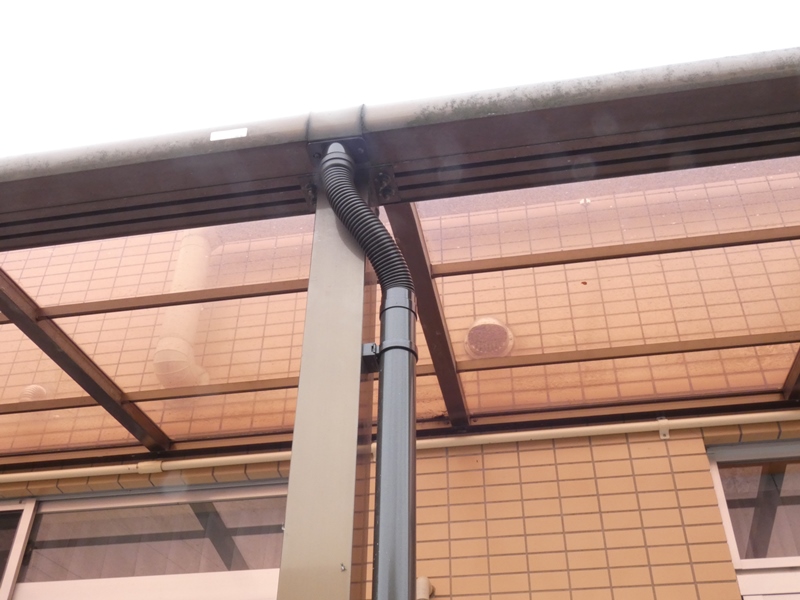

 横樋が受けた雨水をオフセット位置の縦樋に 導くため、蛇腹呼樋が使われています。 |
|

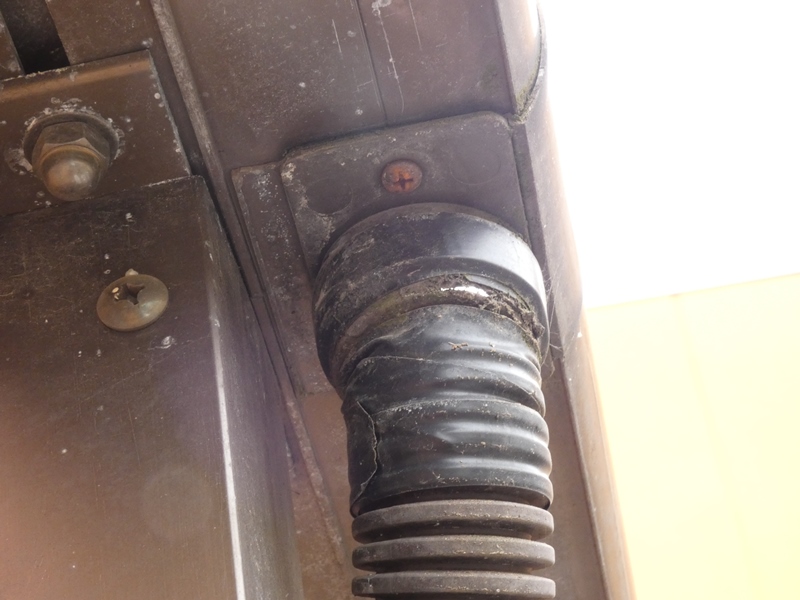

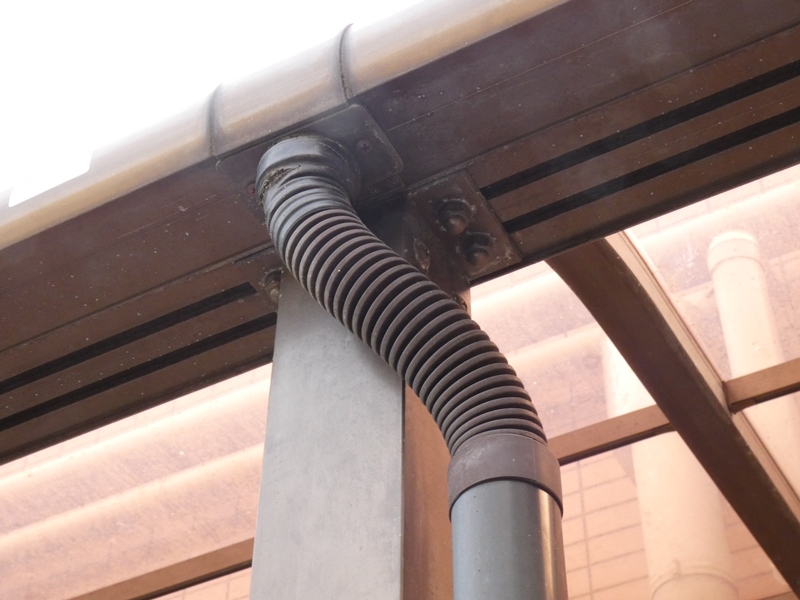

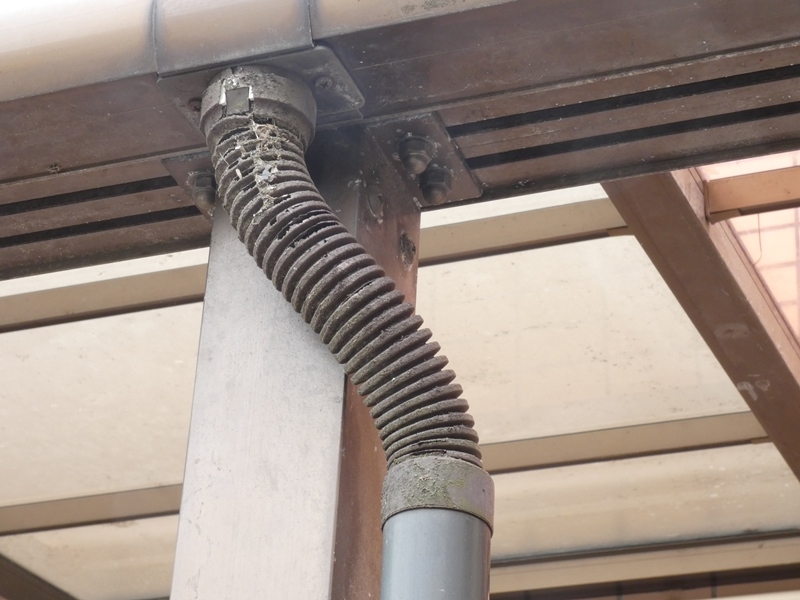

 この蛇腹呼樋から雨水が垂れてくるそうです。経年劣化により材料が 変質し、近くから見ると蛇腹が所々割れています。ビニルテープで 修復されたものもあります。新しいものに交換するしかありません。 |
||

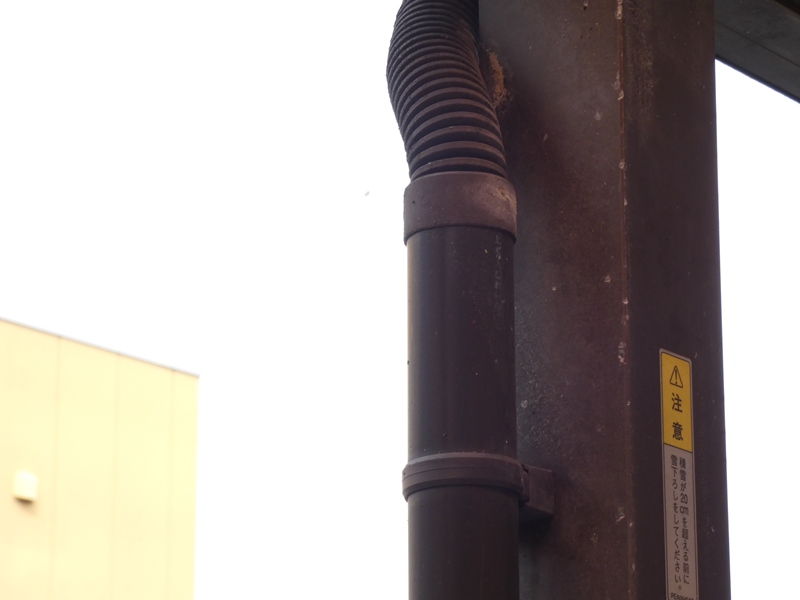

 蛇腹呼樋と縦樋（４２ｍｍ丸）の連結部です。 蛇腹を固定するキャップが白化し始めています。 |

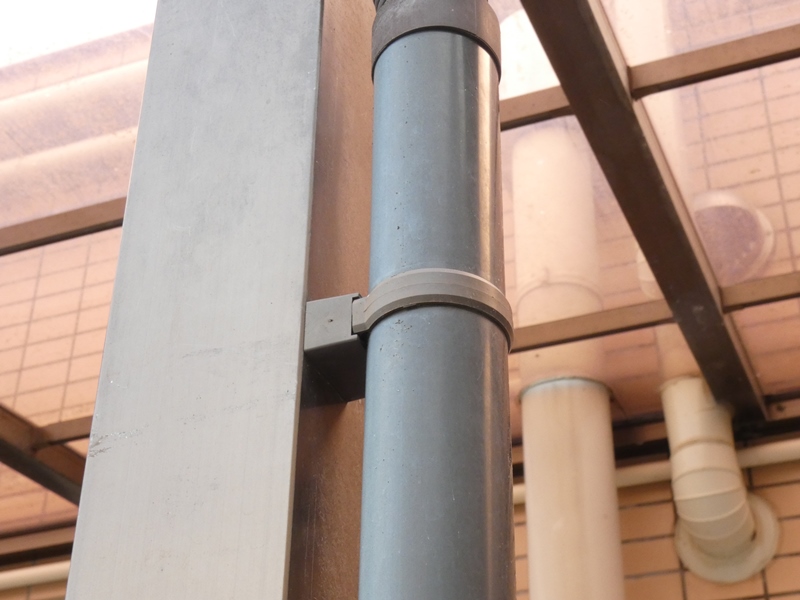

 縦樋にも材質の劣化が見られますが 割れが生ずるほどではありません。 |
|
 支柱に縦樋を固定するサドルが 何か所か破損・紛失しています。 |

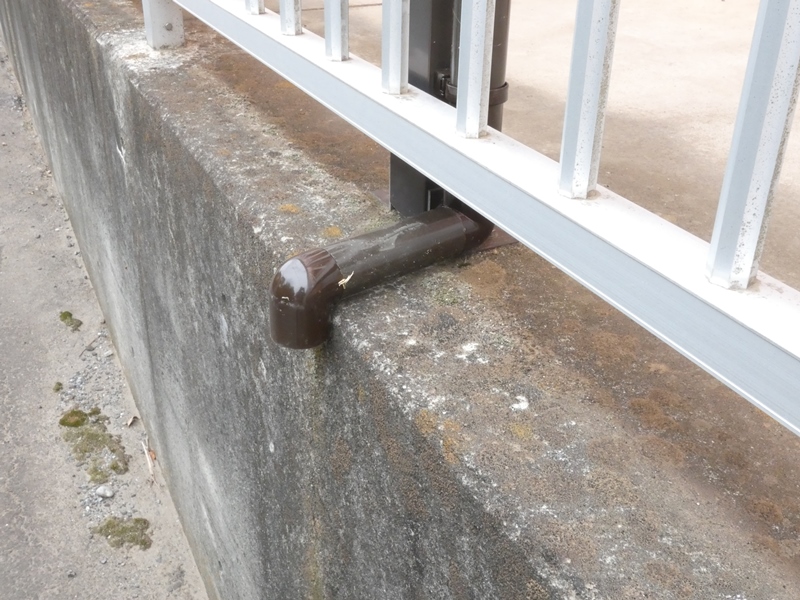

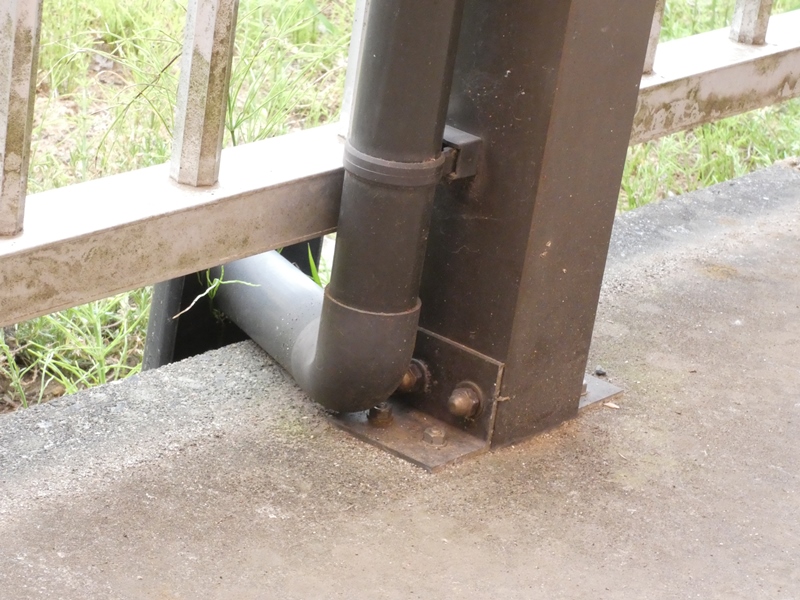

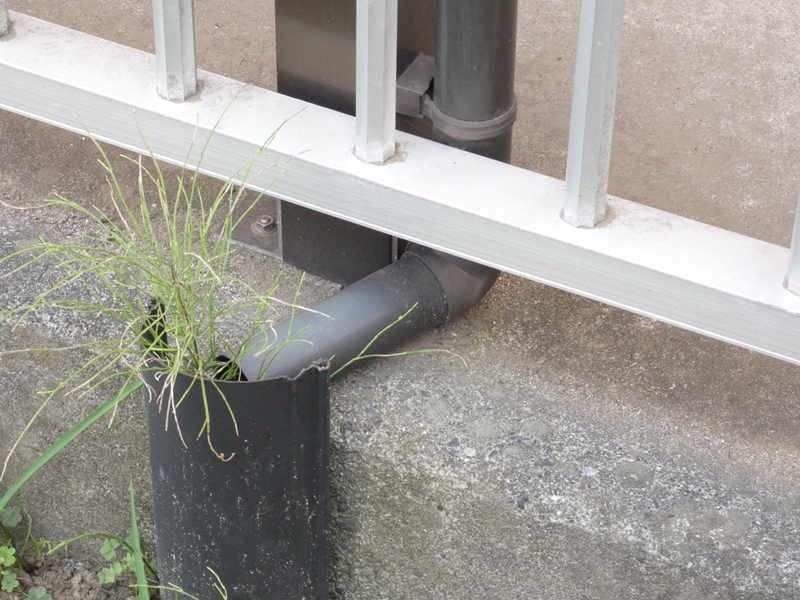

 縦樋最下部はエルボを介して横方向に雨水を 排出します。出口部分も横を向いています。 |
|
 縦樋周りの部材を全て交換することにします。４２ｍｍ丸縦樋（２０００ｍｍ長）、 ４２ｍｍ蛇腹呼樋、４２ｍｍ丸アタッチメント、４２ｍｍ丸サドル・バンド受けセット、 ４２ｍｍ９０度エルボなどを必要数分、さらに塩ビ用接着剤などを調達します。 |
||
 縦樋の長さは１８００ｍｍ強ですが、下部で 横方向に導くため１２０ｍｍ程度延長します。 |

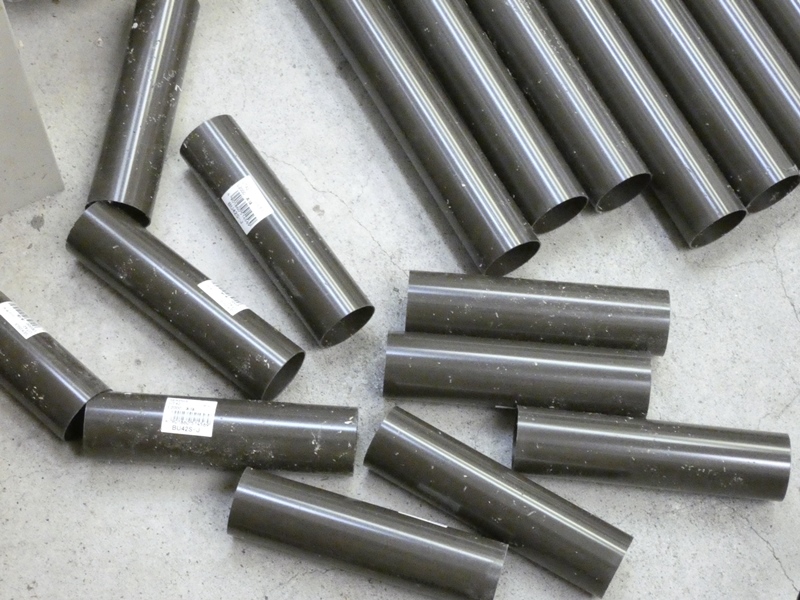

 ２０００ｍｍ長の縦樋を切断し 余りを延長分に利用します。 |
|

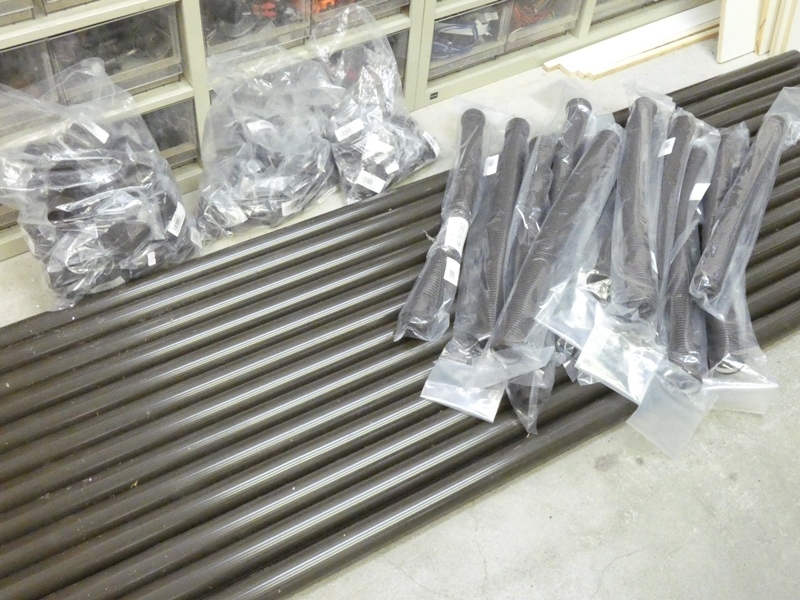

 ネット通販の製品は格安ですが１８００ｍｍ長なので、 ホームセンター扱いの２０００ｍｍ長を使用します。 |

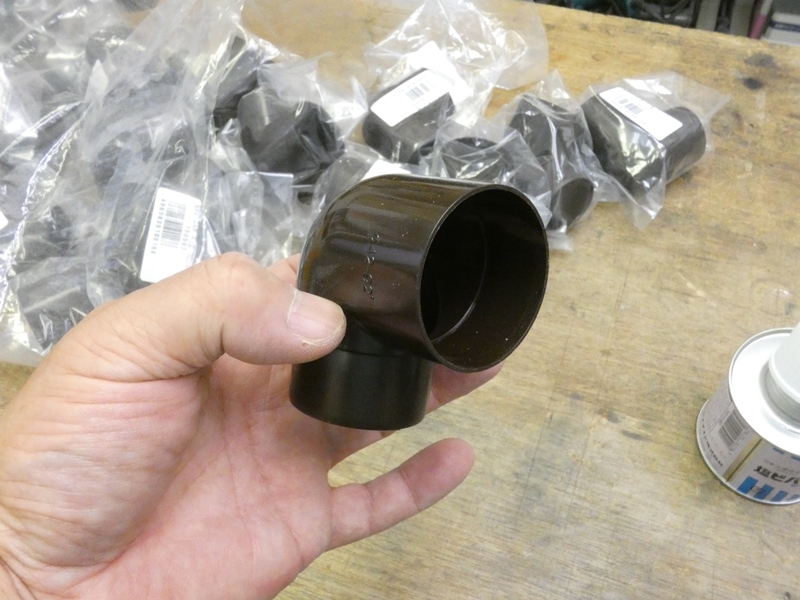

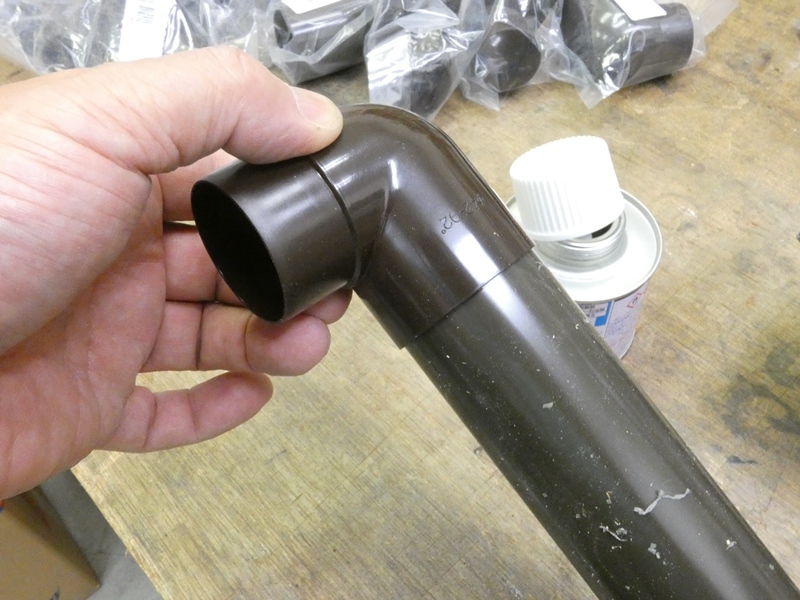

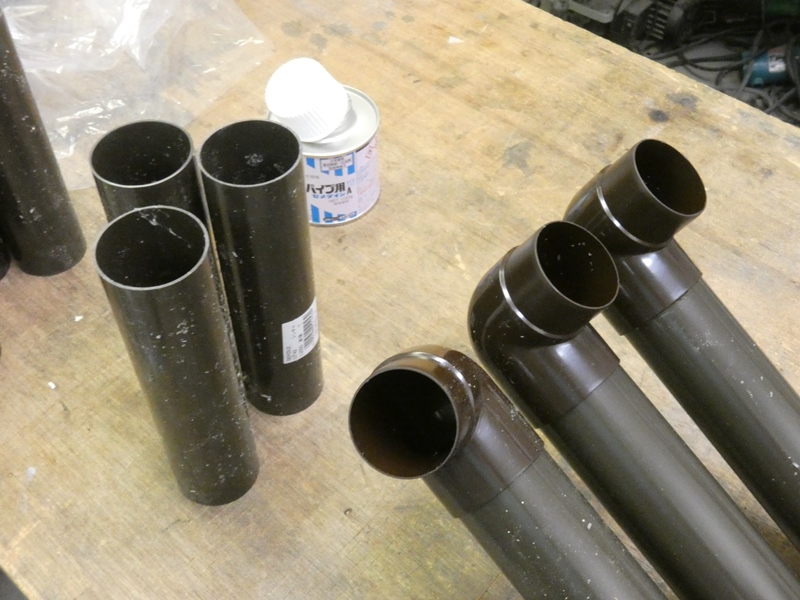

 横方向に向きを変えるため ４２ｍｍ９０度エルボを使います。 |
|
 縦樋の端（外周部）に塩ビ用 接着剤を塗り付けます。 |

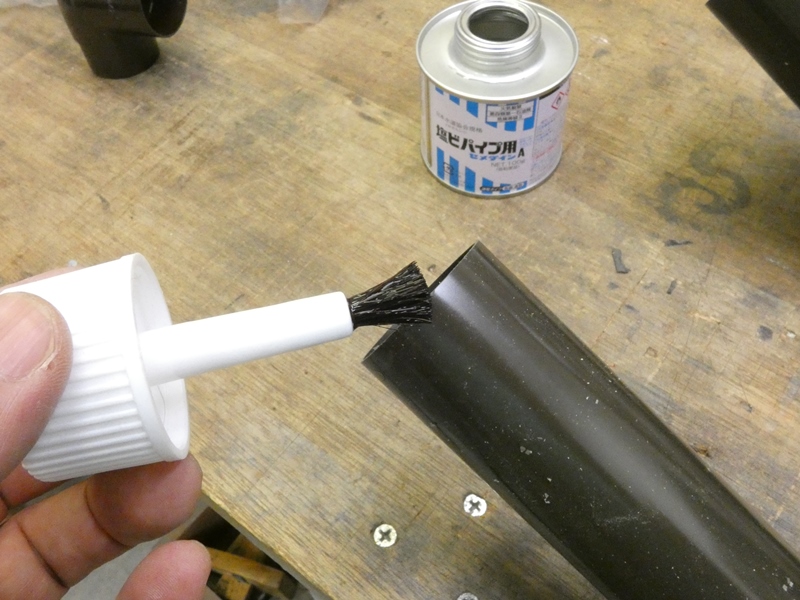

 縦樋を受ける方にはメス側を使用 します。内周部に接着剤を塗ります。 |
|
 塩ビ用接着剤は意外と速乾性で、２・３分で 動かなくなります。手早く位置を決めます。 |
 ６本（駐車場側）＋７本（道路側）＝１３本の 縦樋に、９０度エルボを接着しました。 |
|
 エルボの先に横方向の 延長部を取り付けます。 |

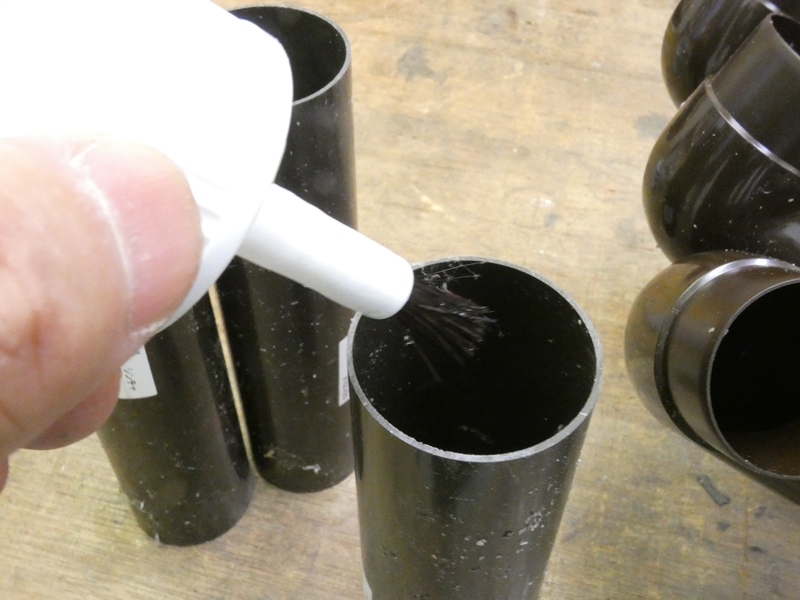

 丸樋側は内周部に 接着剤を塗ります。 |
|

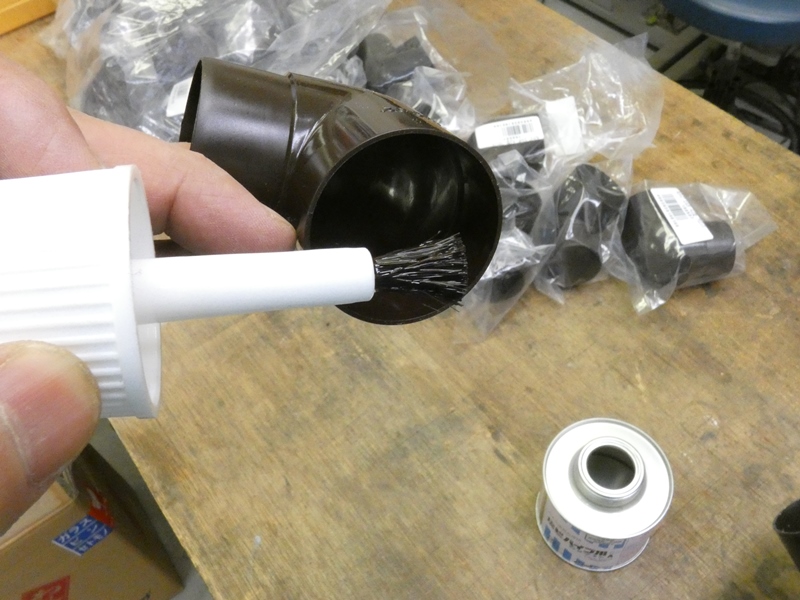

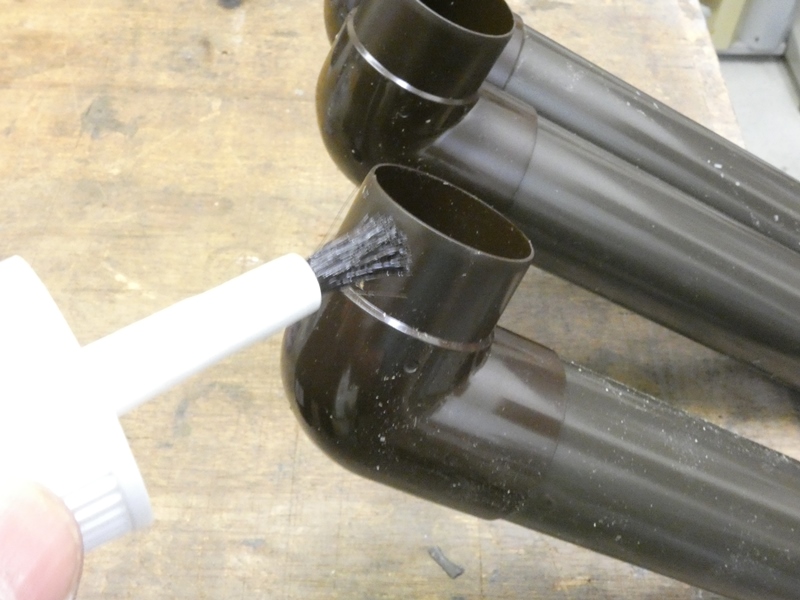

 エルボはオス側を使用するので 外周部に接着剤を塗ります。 |

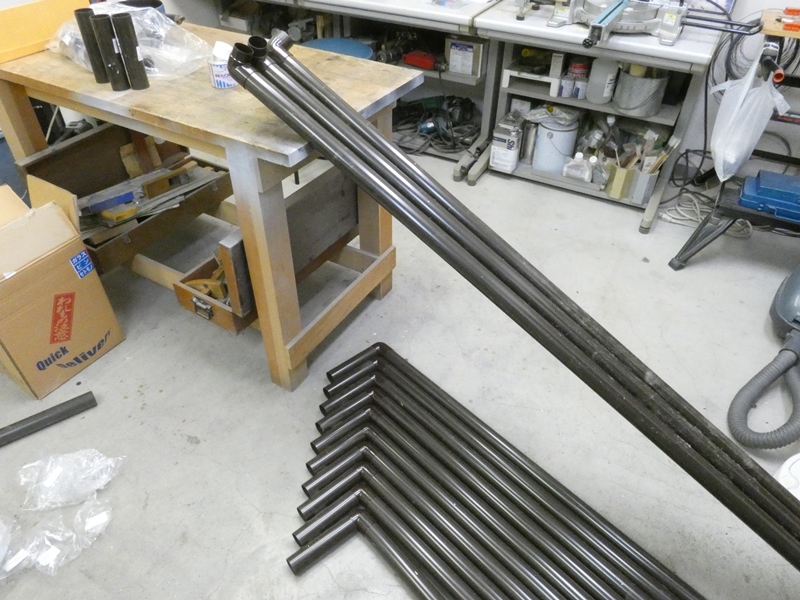

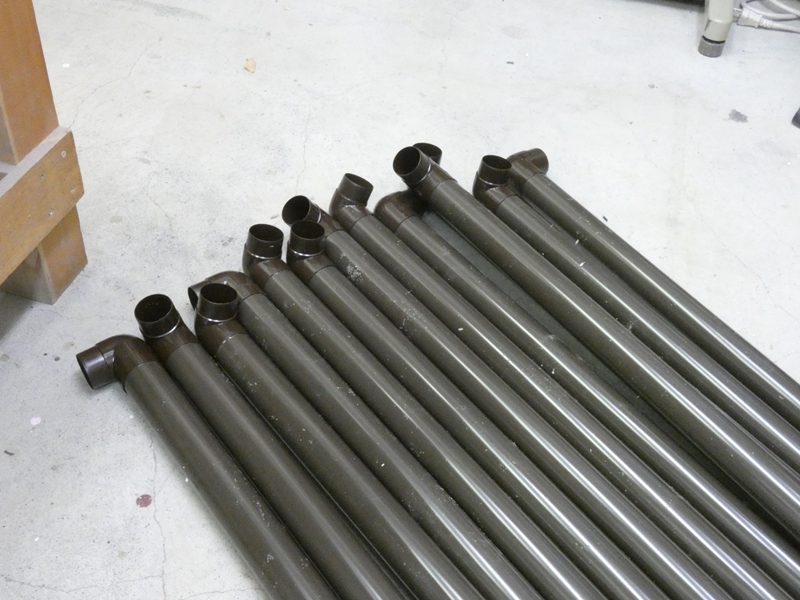

 縦樋の切断とエルボ・延長部の取り付け まで、事前に工房で済ませておきます。 |
|

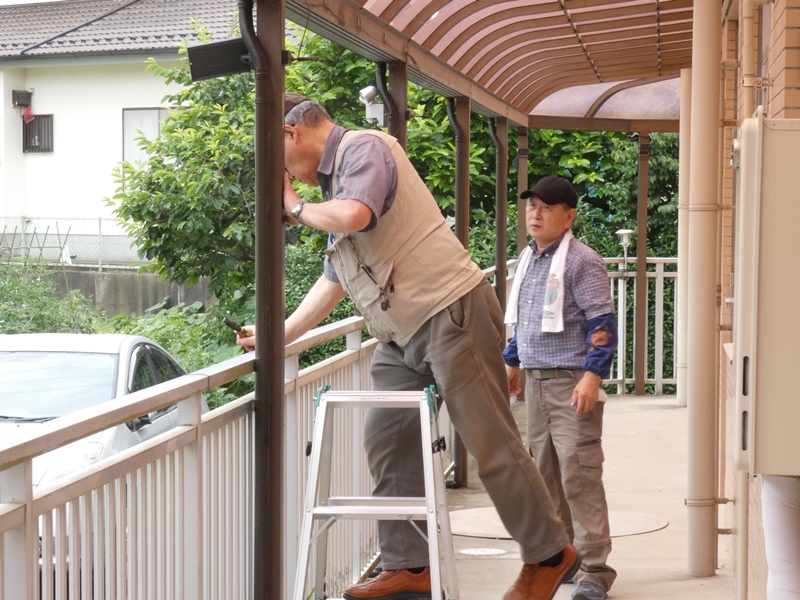

 交換作業の当日です。工房テクニカルパートナーの方２名の協力を得て作業を 進めます。工房で縦樋の加工を終えているので、新旧を交換するだけの作業です。 |
||
 最初に元の部材を全て撤去します。傷みの 少ない材料も、再利用は考えません。 |

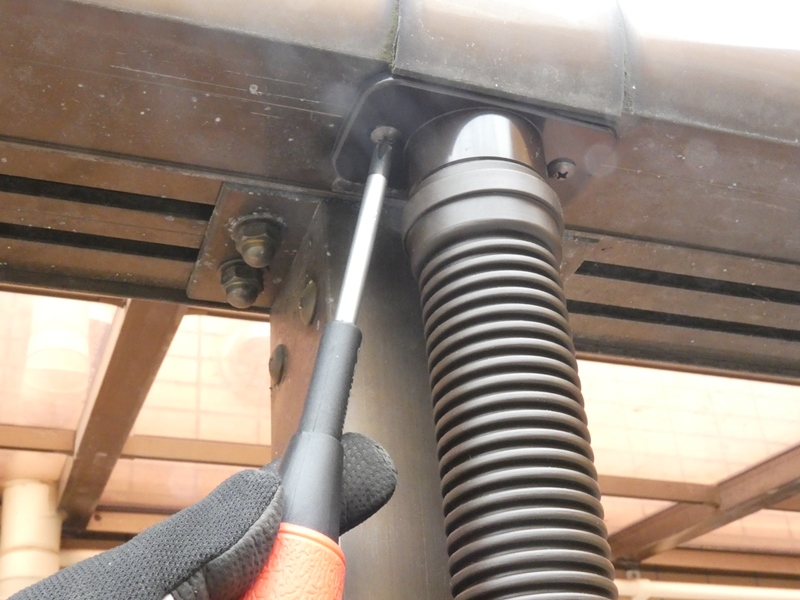

 丸アタッチメントの固定ネジが錆で固着しています。 上向き垂直方向なのでドライバーの扱いが大変です。 |
|
 古いアタッチメントを外し、代わりに 新しいアタッチメントを取り付けます。 |

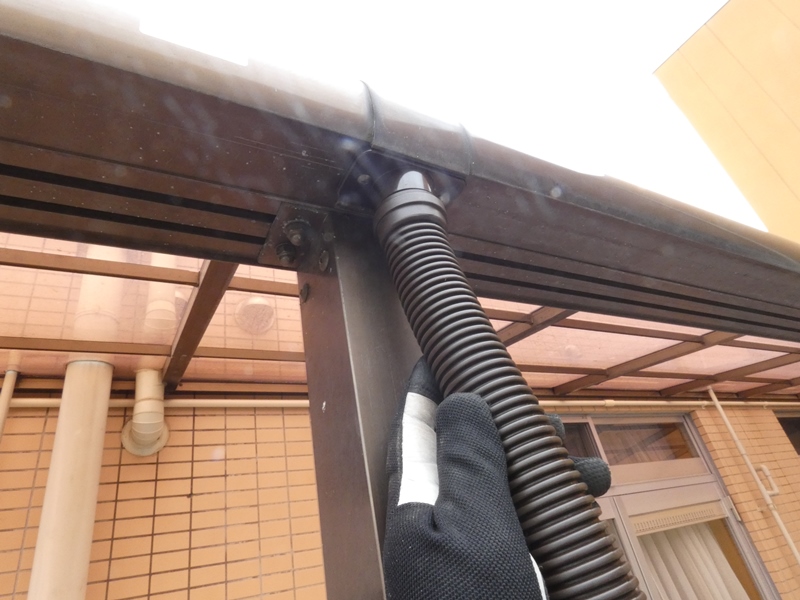

 蛇腹呼樋のジョイント部はアタッチメントに 合わせてあり、嵌め込むだけでロックします。 |
|

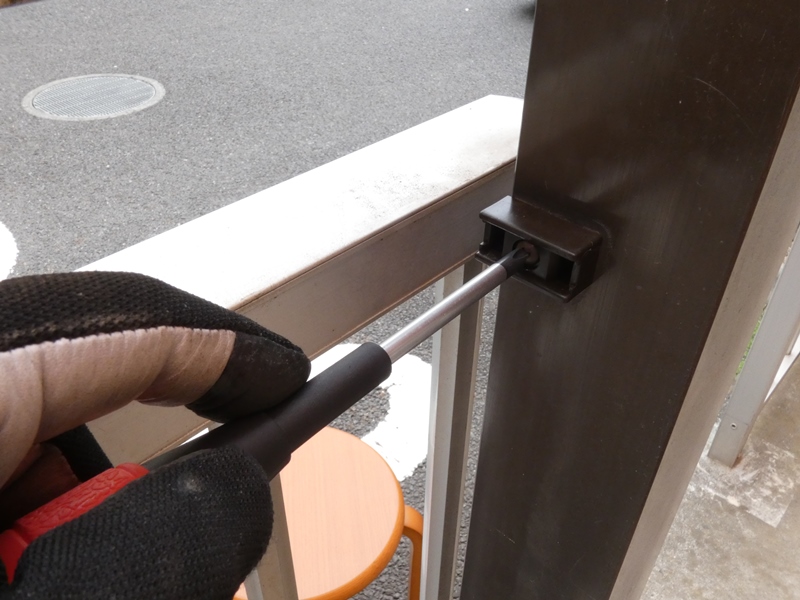

 並行して、支柱の古いサドルを取り 去り、新しいものをネジ固定します。 |

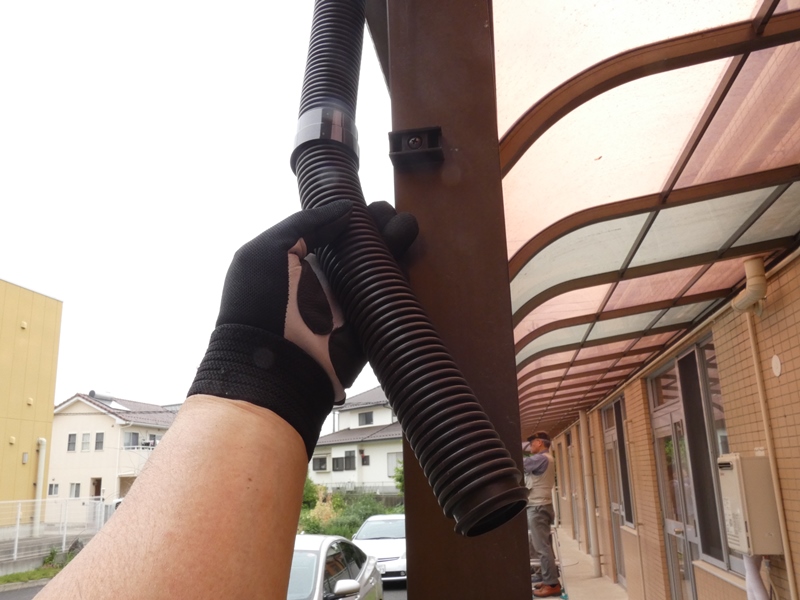

 蛇腹呼樋はフリーサイズで長さに余裕が あります。縦樋キャップを上に移動させます。 |
|

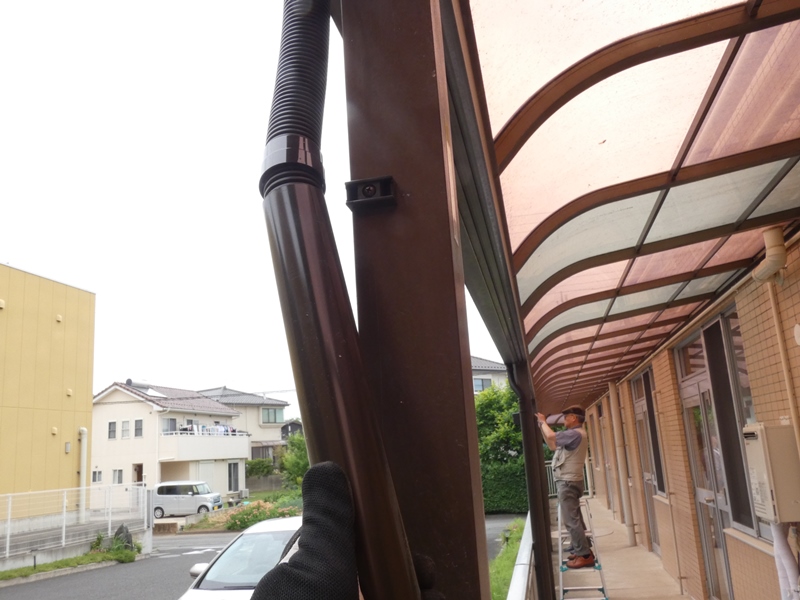

 縦樋に蛇腹を通します。蛇腹の余分は 切り詰めず、縦樋に入れたままにします。 |
 縦樋キャップを下げて縦樋に嵌め込みます。 かなりきつく嵌まるので接着剤は使用しません。 |
|

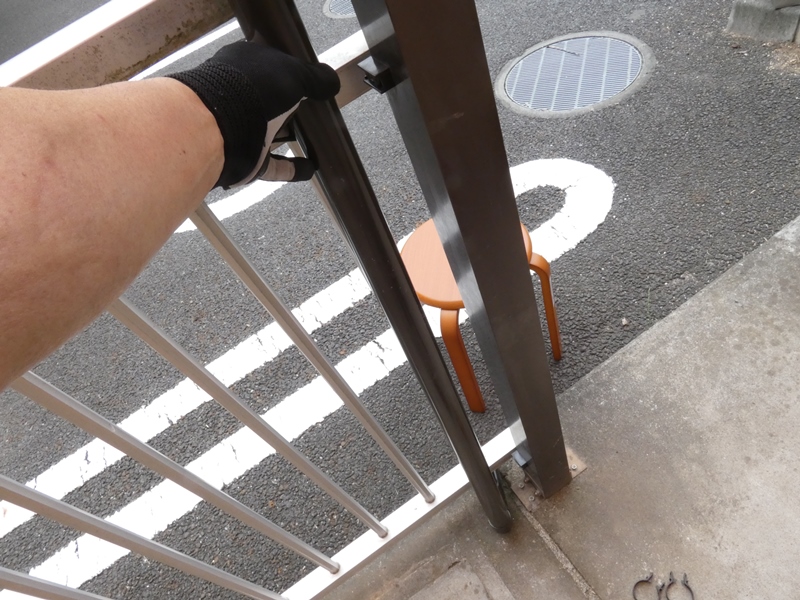

 縦樋の取り付け位置を確認します。 エルボが床面から僅かに浮くようにします。 |

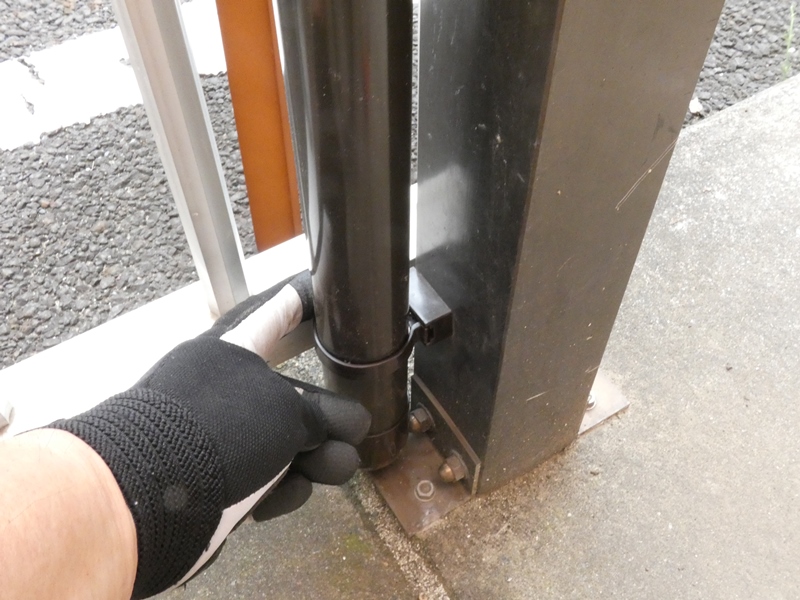

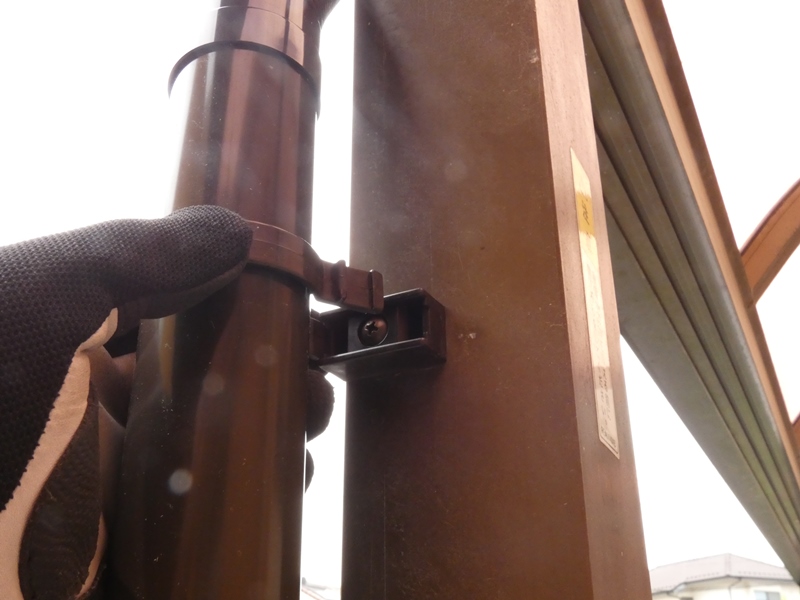

 縦樋にバンドを掛け、支柱の サドルに押し込みます。 |
|

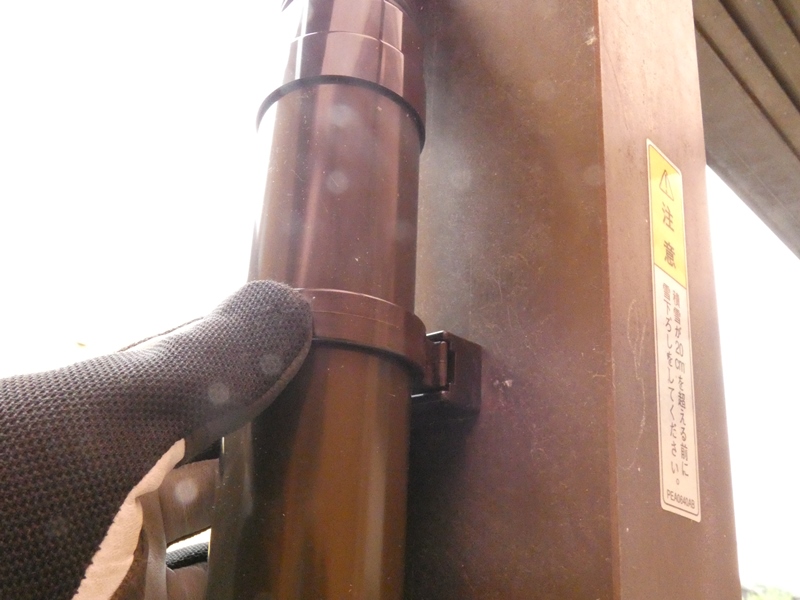

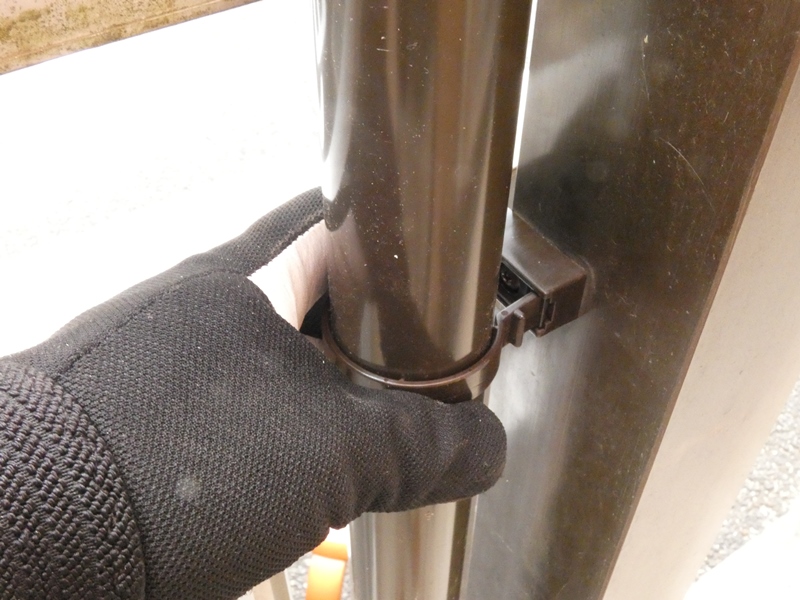

 押し込むだけで「カチッ」と音が してしっかり固定されます。 |
 サドルは支柱１本に３個取り付けられています。 上段・中断・下段にバンドを掛けていきます。 |
|
 ３本のバンドで十分強く固定されます。 縦樋を上下方向に動かすことも出来ません。 |

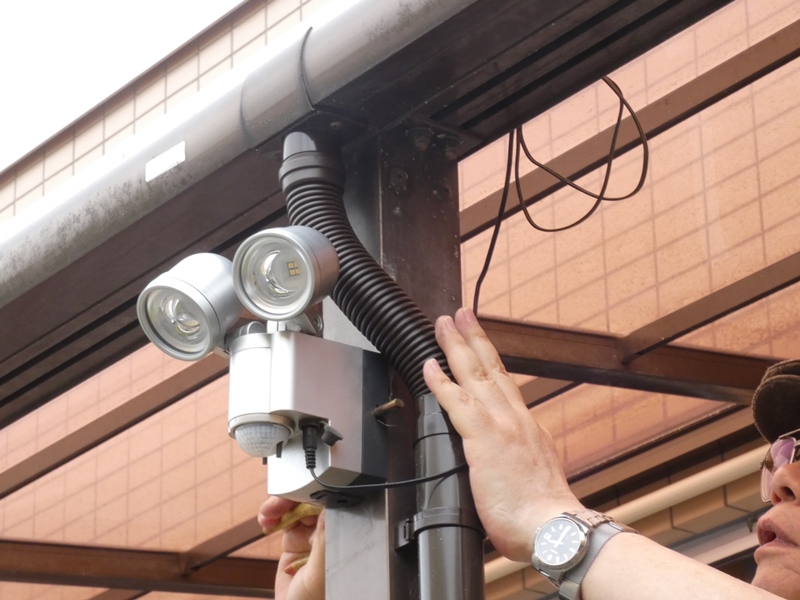

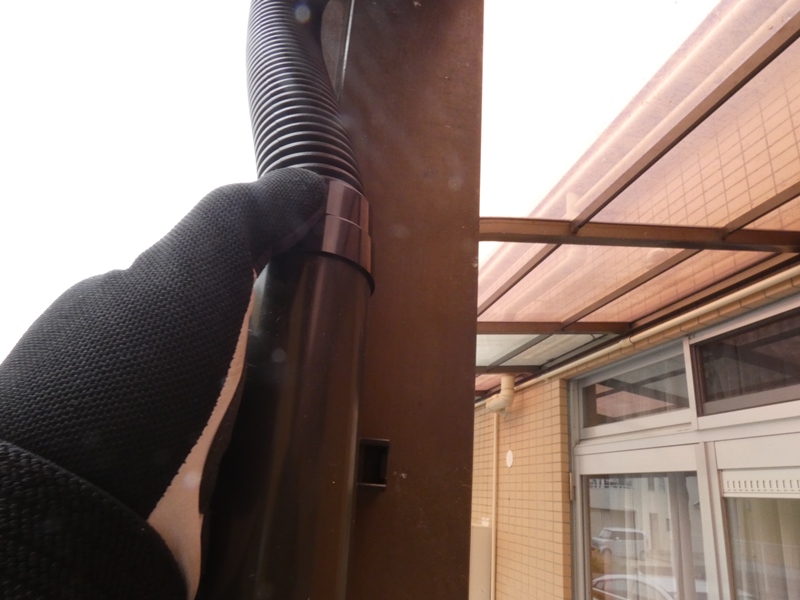

 蛇腹呼樋の収まりを 再度確認・調整します。 |
|
 取り付け作業は「嵌め込む」だけ なので一挙に作業が進みます。 |
 横方向延長部の出口は、エルボをもう１個追加し 垂直方向に雨水が排出されるようにしました。 |
|
 出口部エルボは、延長部の長さに変更が生ずる可能性が あったため、現場で接着・取り付けることにしました。 |
 テクニカルパートナーの方が分業体制で能率良く 作業を進めた結果、計画の半分の時間で完了です。 |
|
 新品の部材に交換され、 光沢を放ち見栄えがします。 |

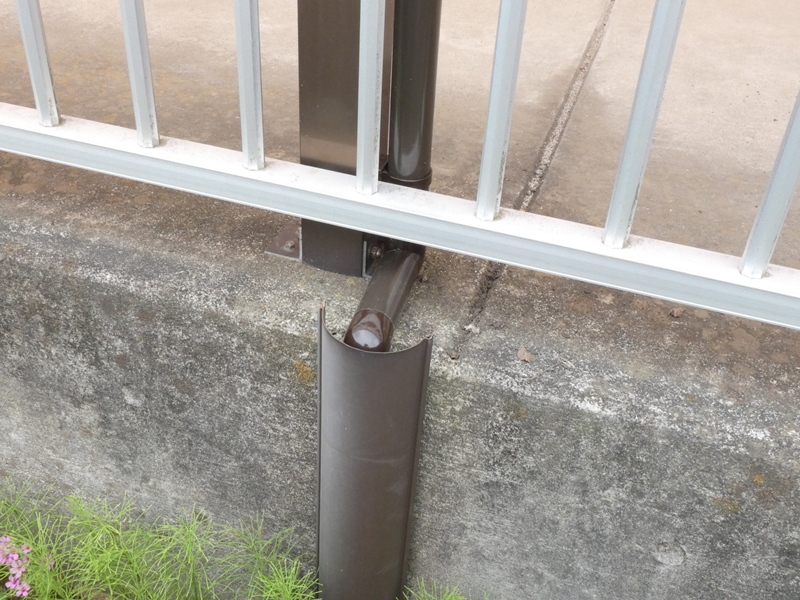

 延長部出口が下方を向いているので、豪雨時に 道路方向に雨水が吹き出る心配がありません。 |
|
 交換する部品が全て、元の部材と同等規格の製品なので、現場で部材同士の 接合按配や寸法調整など一切必要ありませんでした。工業規格品の有難さを 実感させられる作業になりました。ネットショップを利用することで部材を安く 調達すれば、３名分の作業料と若干の利益を載せても格安で受注できます。 |
||
|
||
