・ＳＯＮＹトランジスタラジオＴＲ－８１３復活（２０１９．２．２５）

遠く北海道小樽市からのご依頼です。昭和４０年代に購入されたＳＯＮＹラジオ
ＴＲ－８１３、北海道東部地震の際に使い物にならなかったそうです。５０年以上
愛用され、捨てるにはとても惜しいそうです。何とかして差し上げたいものです。
　

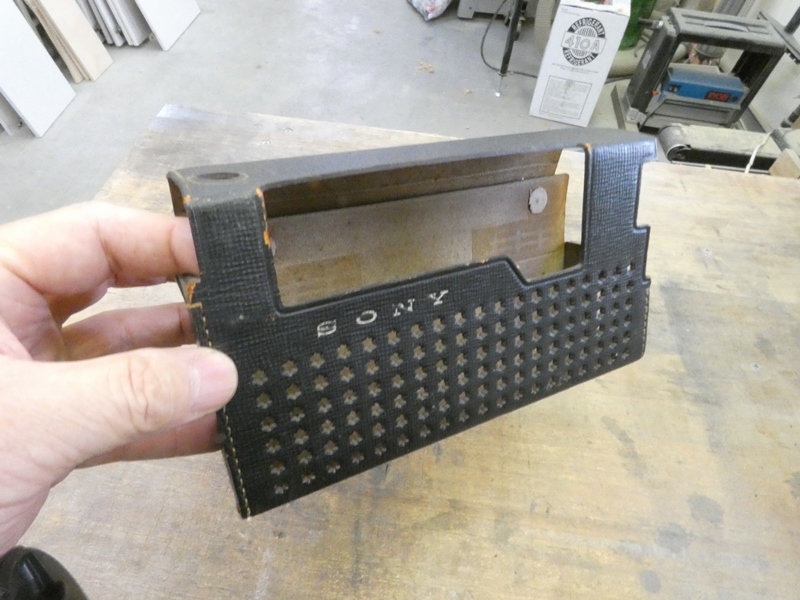

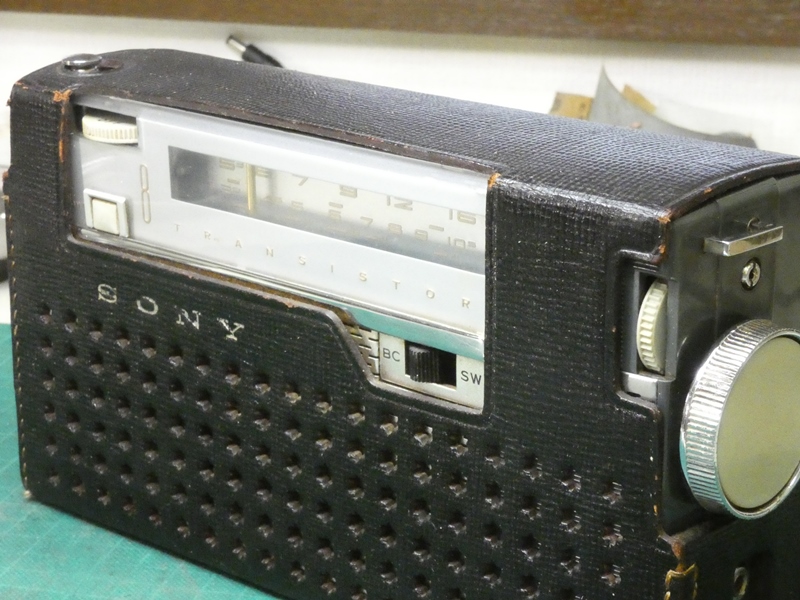

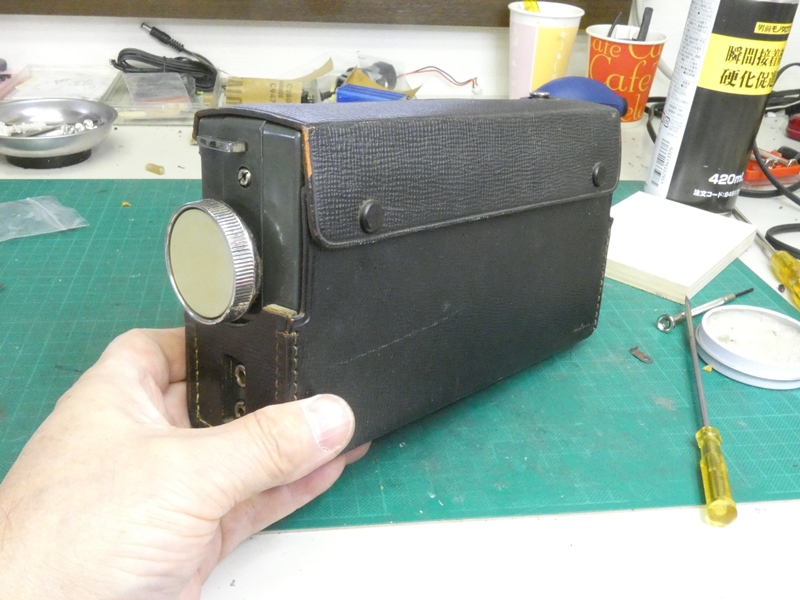

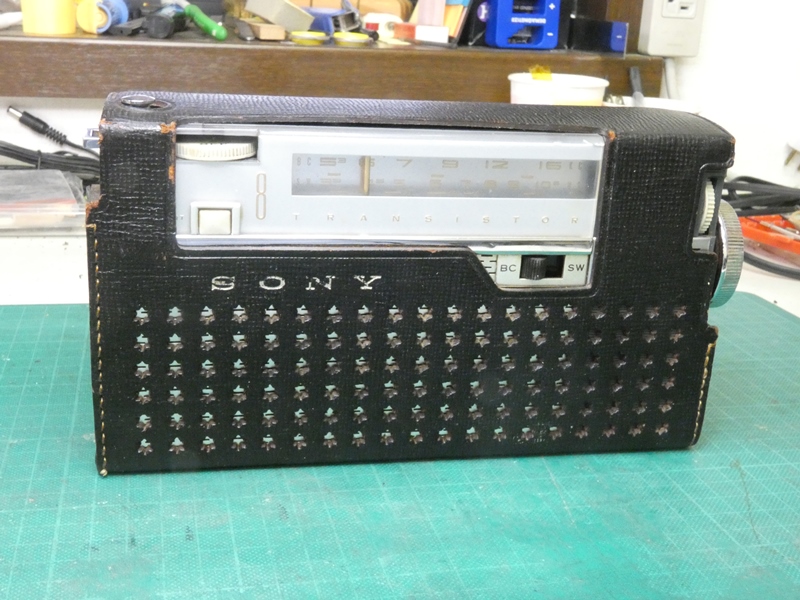

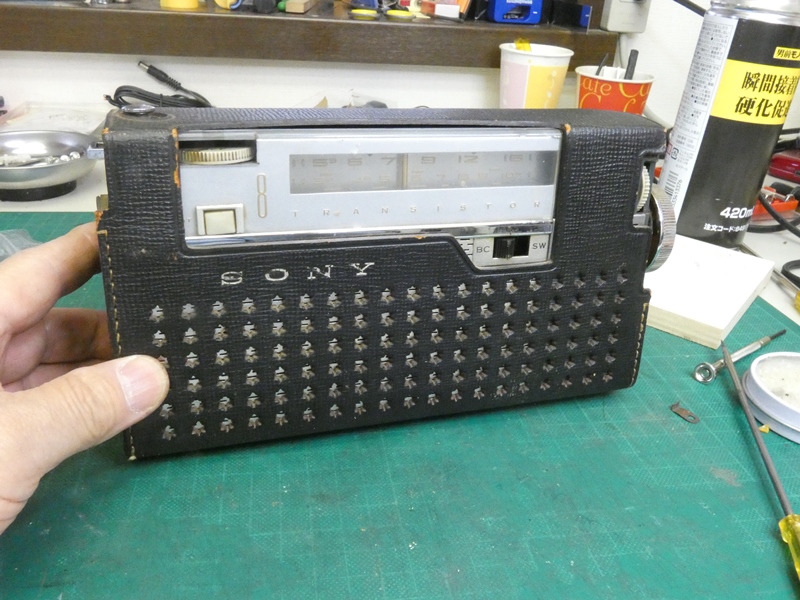

あえて「トランジスタ・ラジオ」と銘打っていた
時代です。豪華な本革製ケースに入っています。

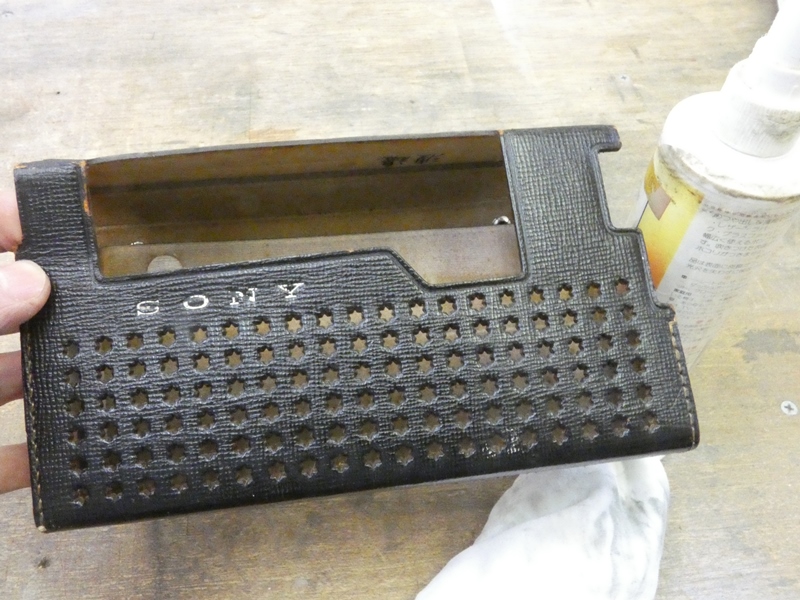

革製のケースが奢られるほど、トランジスタラジオが貴重
だったということです。ケースのスティッチも本格的です。

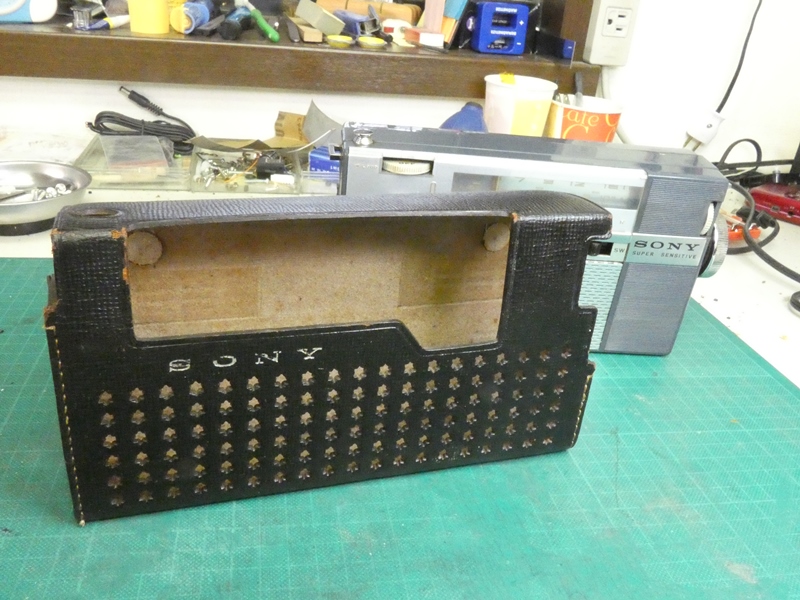

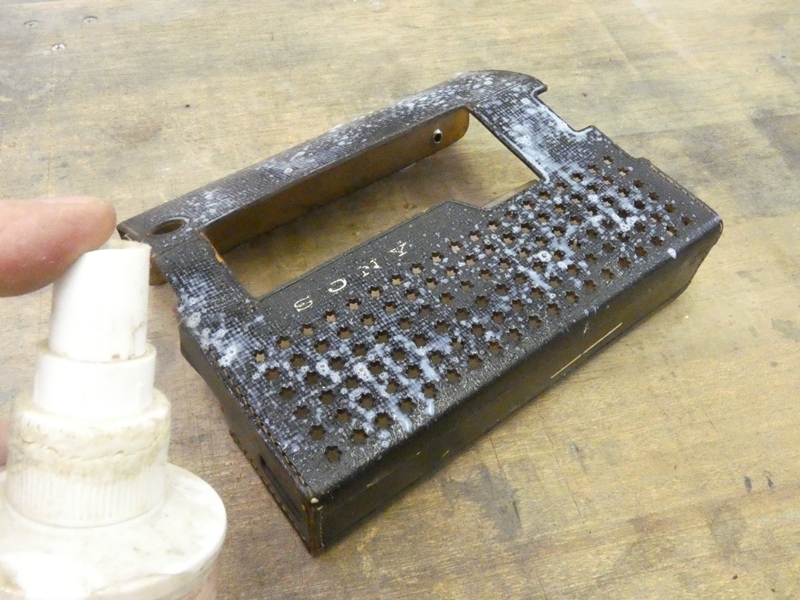

本革の耐久性は素晴らしいものです。今も
形が保たれ、ラジオ本体を保護しています。
　

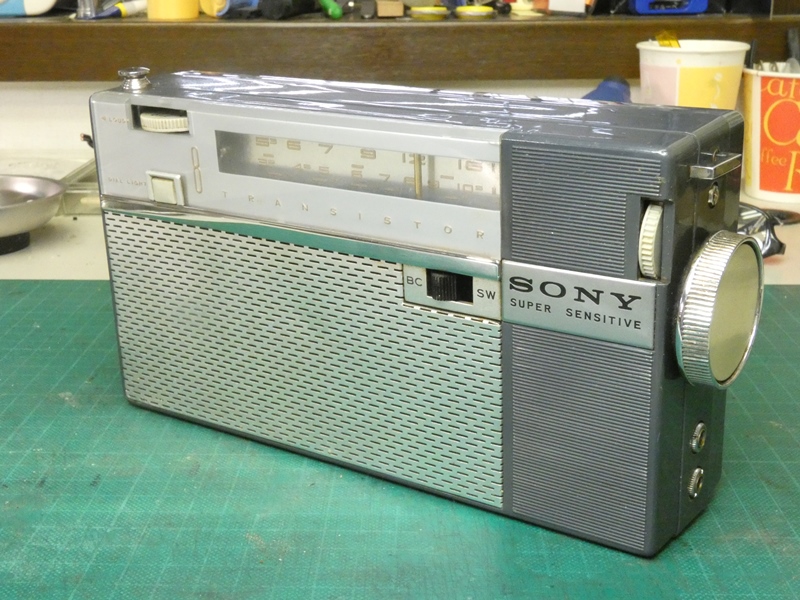

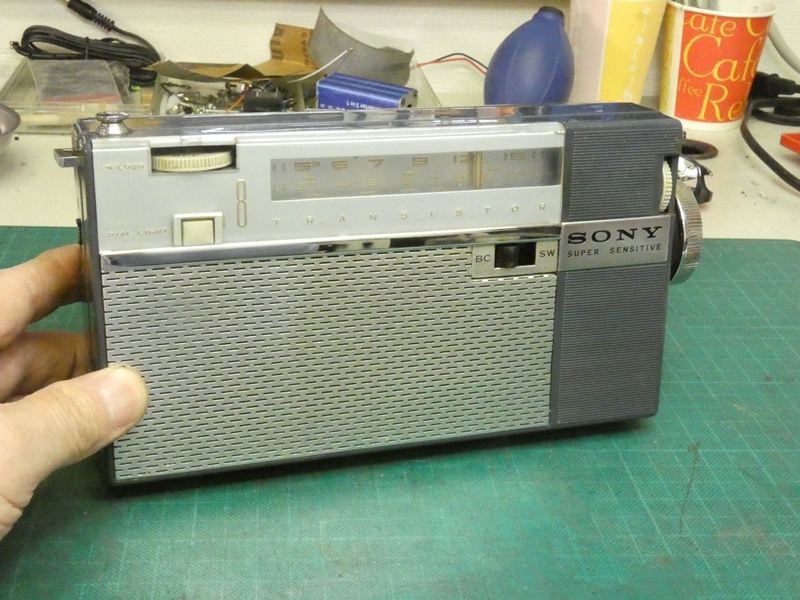

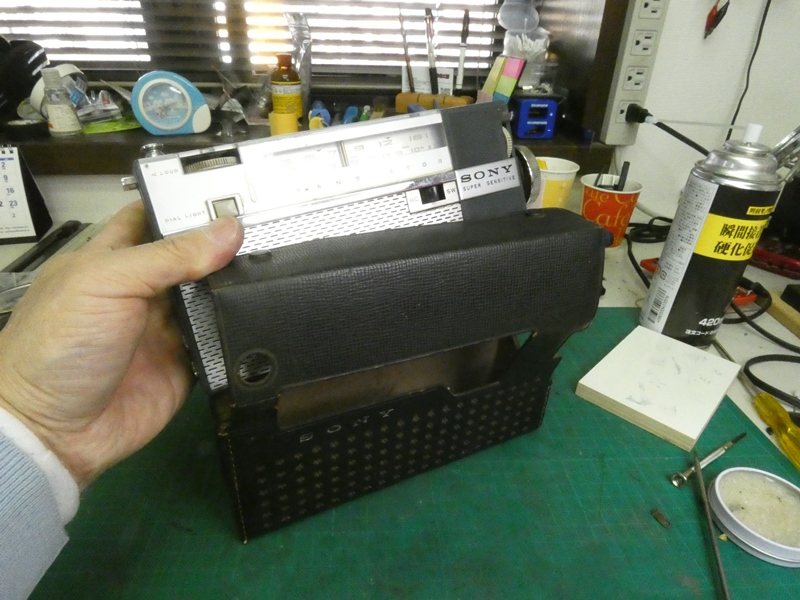

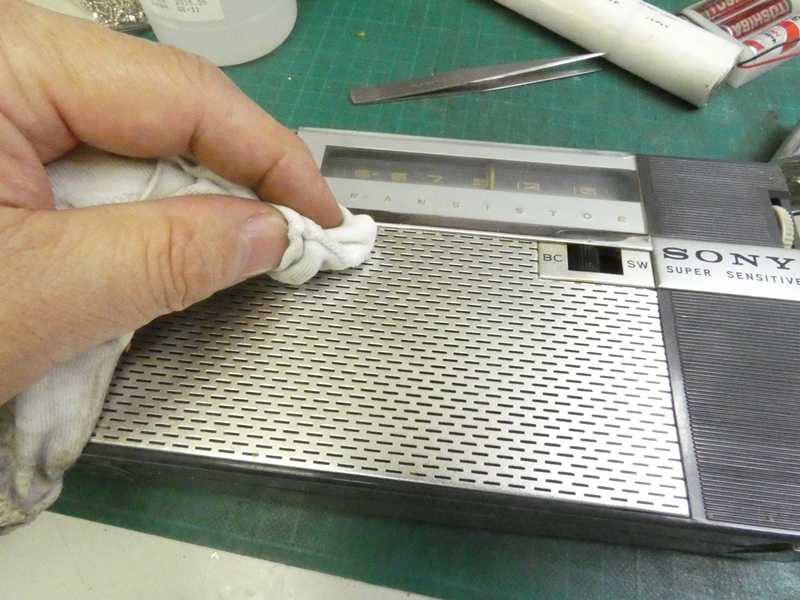

ラジオ本体を取り出します。パンチングメタルのシルバーと
樹脂ケースのグレーによるツートンが往時を偲ばせます。
　

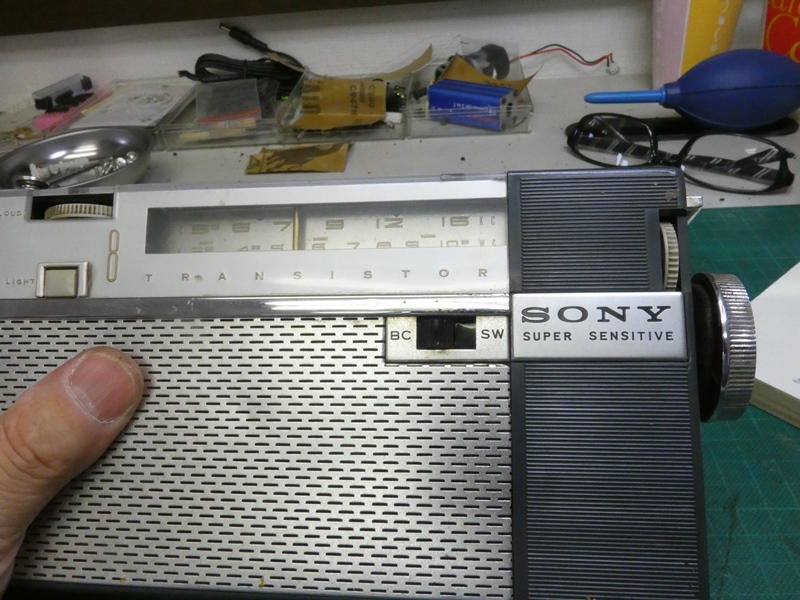

中波・短波の２バンドをスライドスイッチにより切り替え
ます。精緻な周波数表示器が性能を物語っています。
　

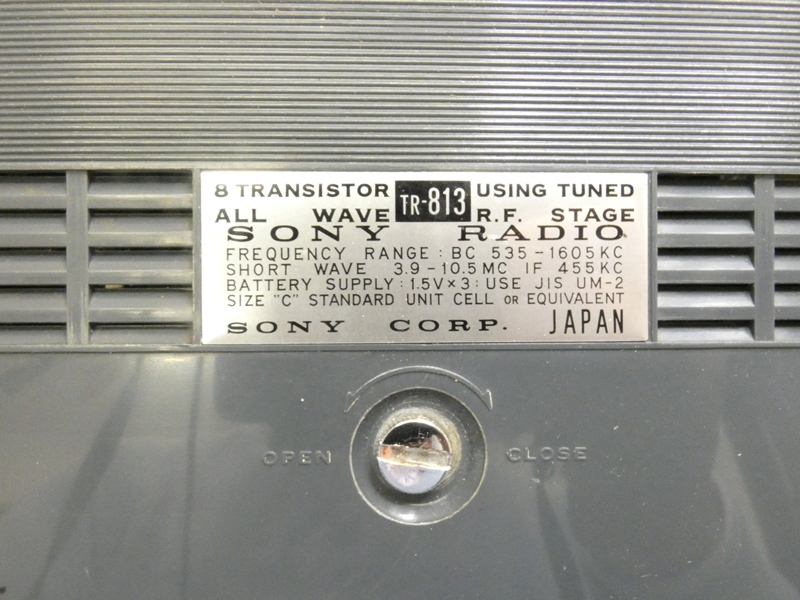

１９６０年（昭和３５年）の発売のＴＲ－８１３、裏面に
トランジスタの使用個数（８個）が表示されています。
　

当時登場したばかりのトランジスタは、近未来的な
デバイスであり、８個→８石と呼ばれていました。
　

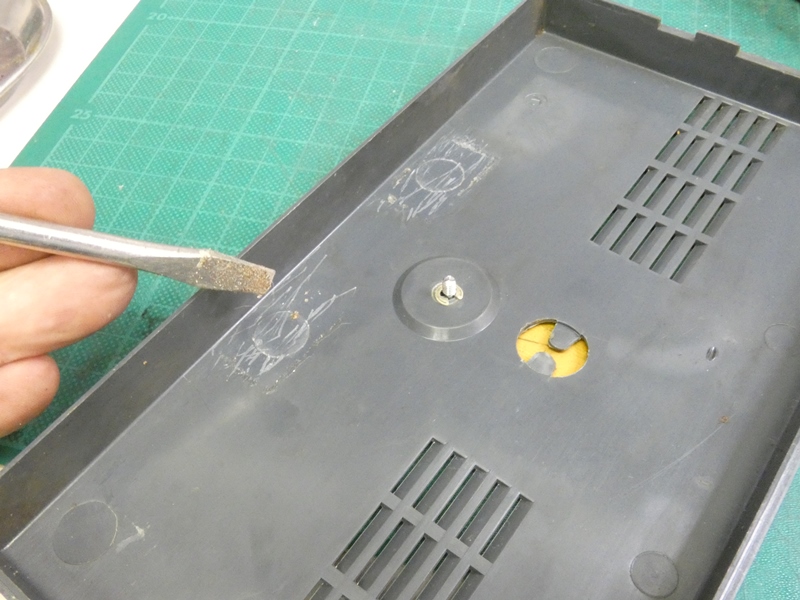

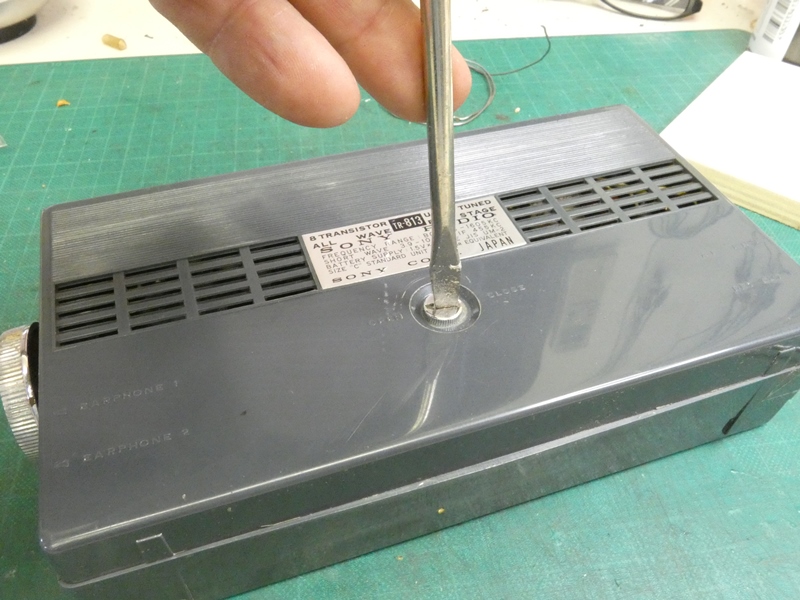

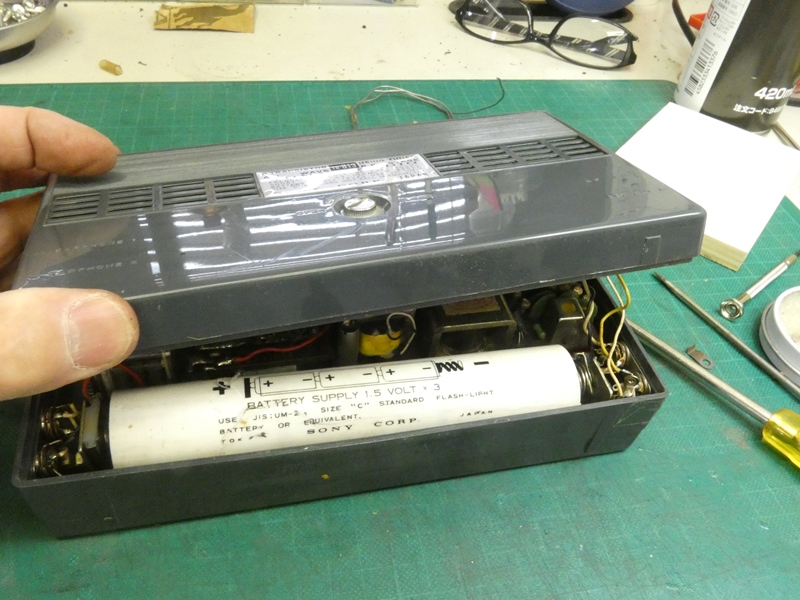

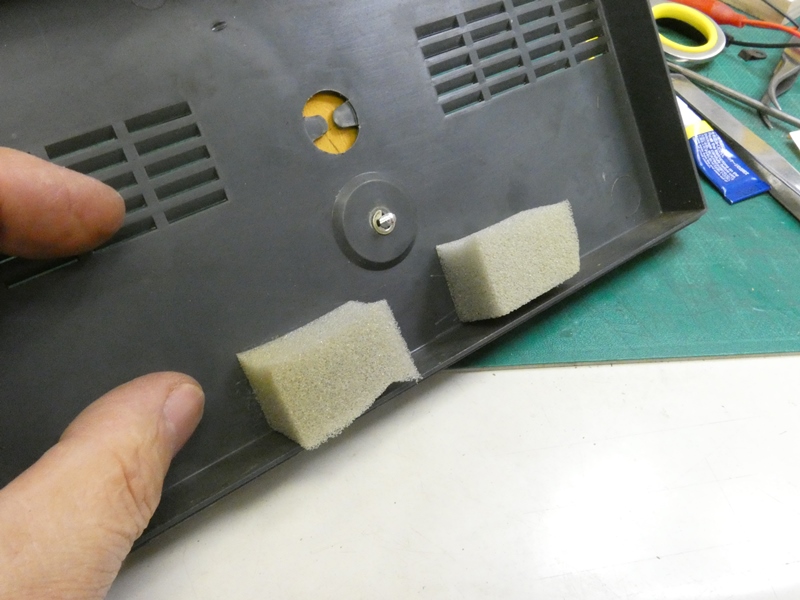

止めネジを緩め裏カバーを開けます。
６０年近く前の技術との対面です。
　

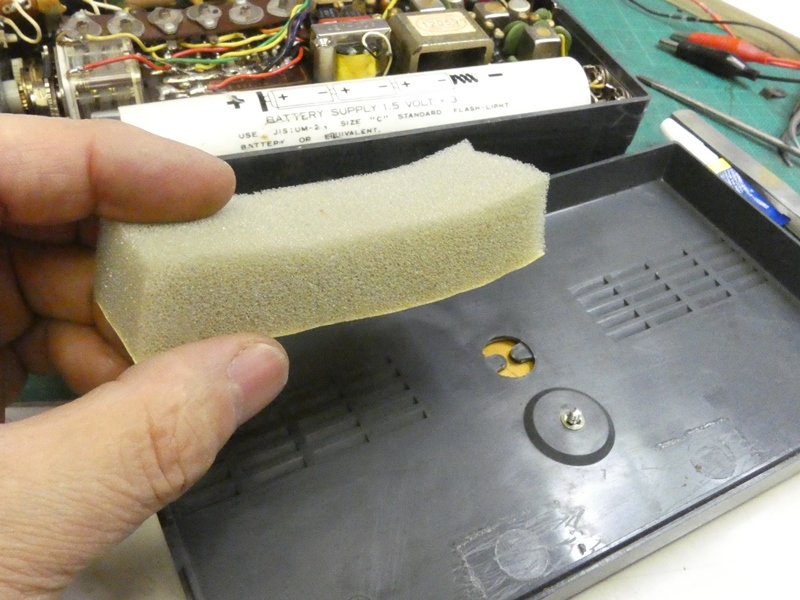

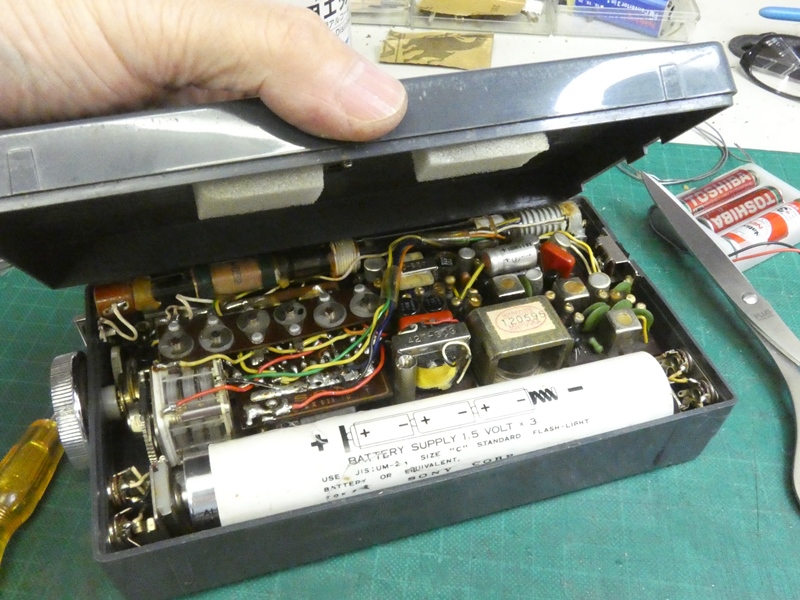

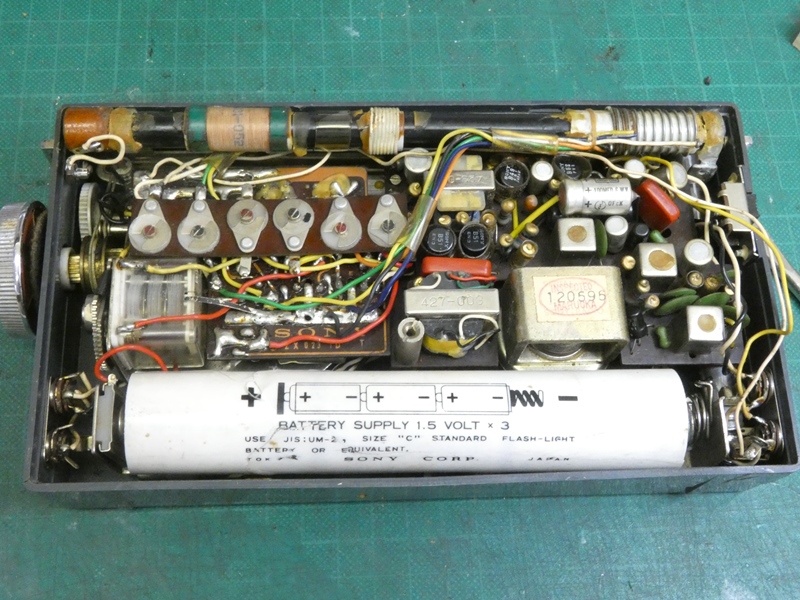

本体内部、底部分に乾電池（ＵＭ２×３本で４．５Ｖ）、上方に２０ｃｍほどある
バーアンテナ、中央部分にＲＦ回路と低周波増幅回路、低周波回路に覆われて
スピーカーが取り付けられています。バリコンと独立して６連のトリマーがあります。
念のため乾電池をセットしてみますが、お聞きしていた通り全く作動しません。
　

職人的で嗜好の強い構造設計に手こずります。

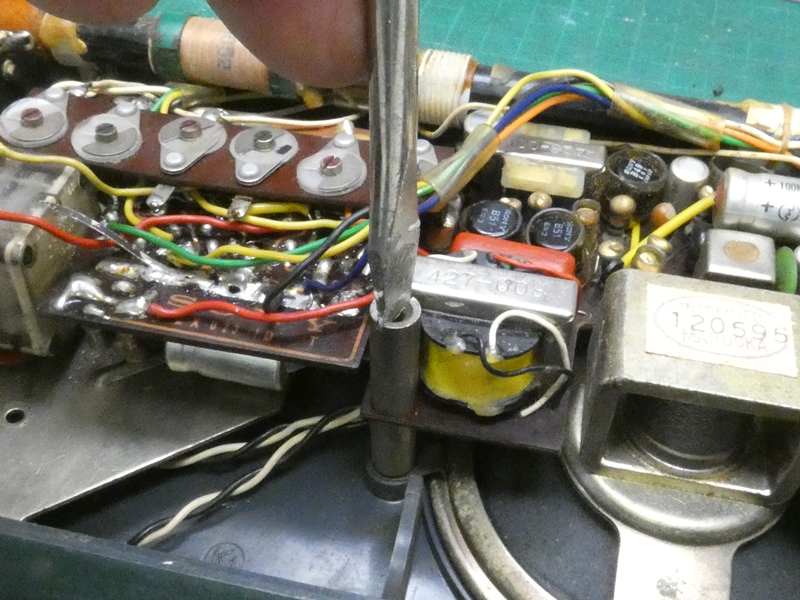

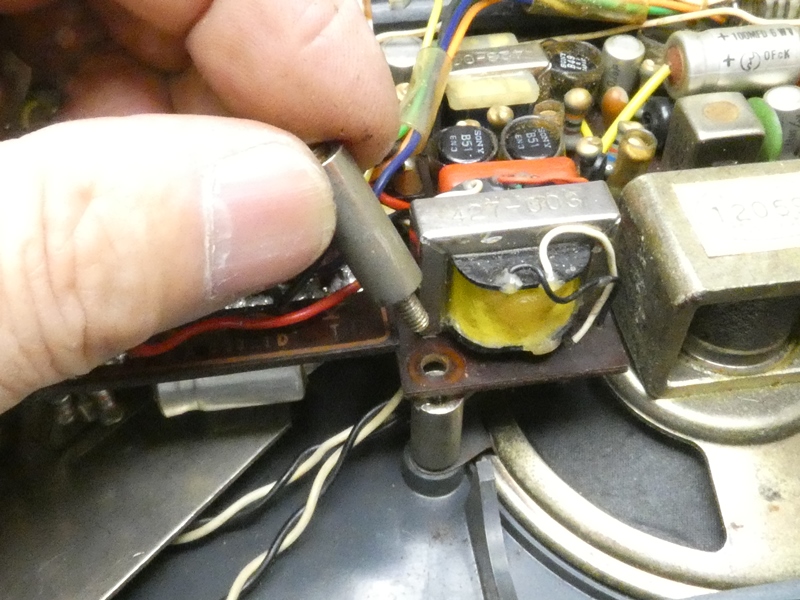

回路基板の中央を固定しているポストネジを緩めます。
　

右側の低周波基板に、スピーカーを
避けるための高さを与えています。
　

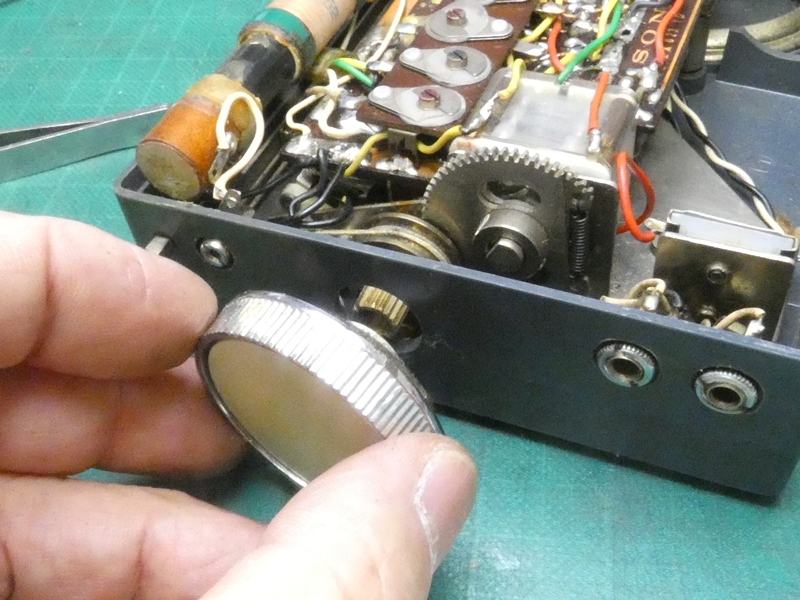

同調ツマミを抜き取ります。金属メッキされた
樹脂製で、製品に高級感を与える常套手段です。
　

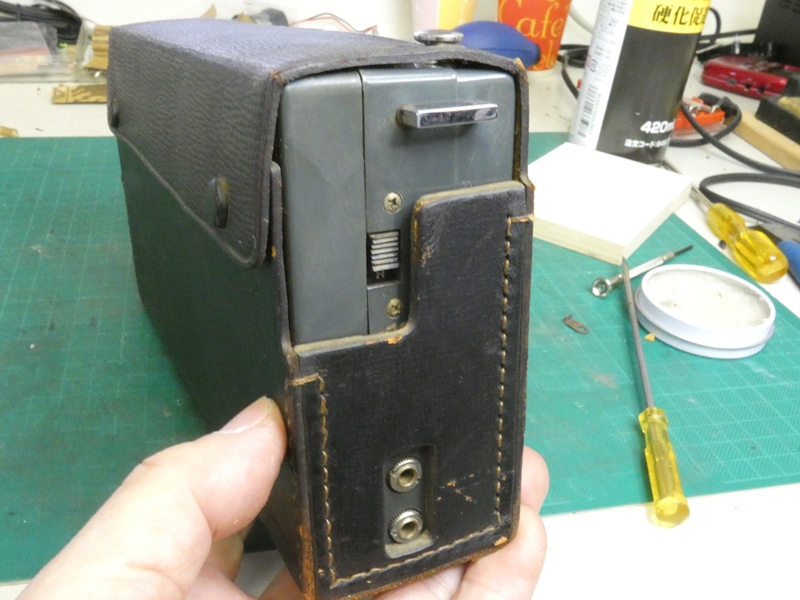

同調ツマミの手前にミニプラグ用のジャックが
あります。外部アンテナの接続用でしょう。
　

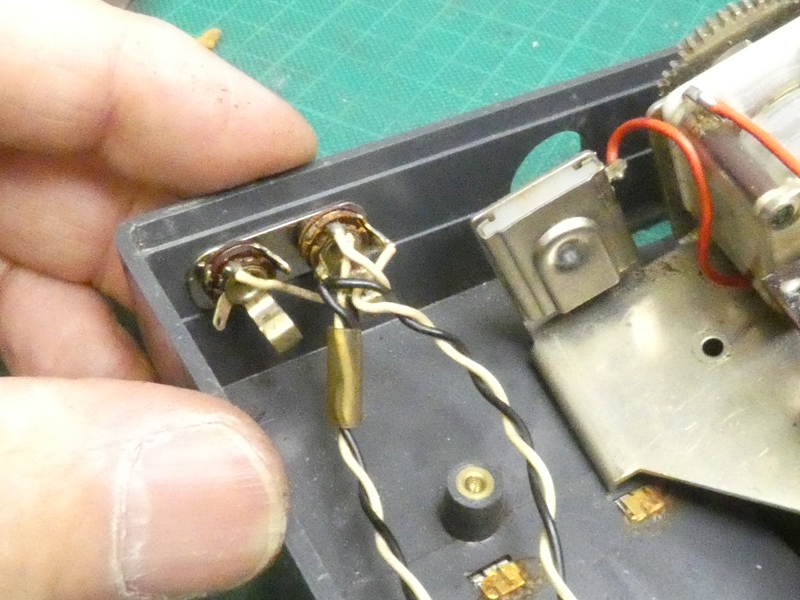

スピーカー出力が分岐してイヤホン
ジャックを経由します。２系統あります。
　

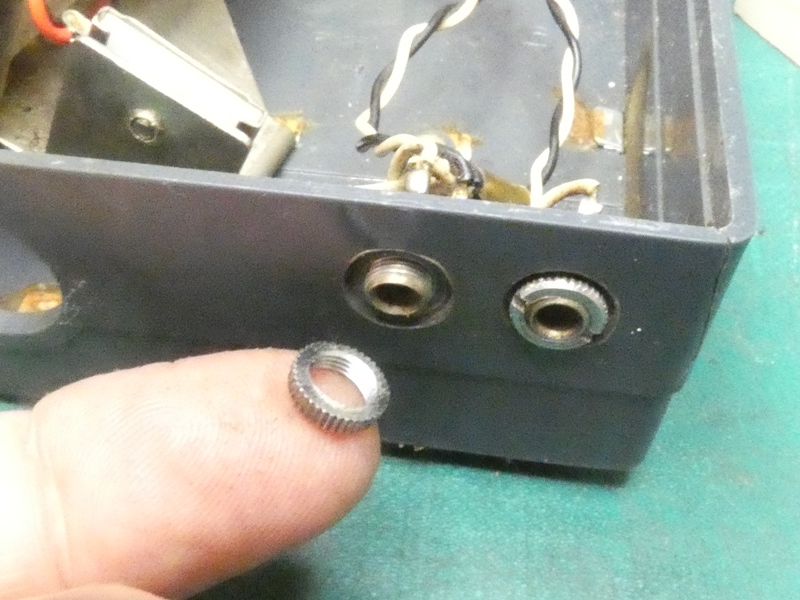

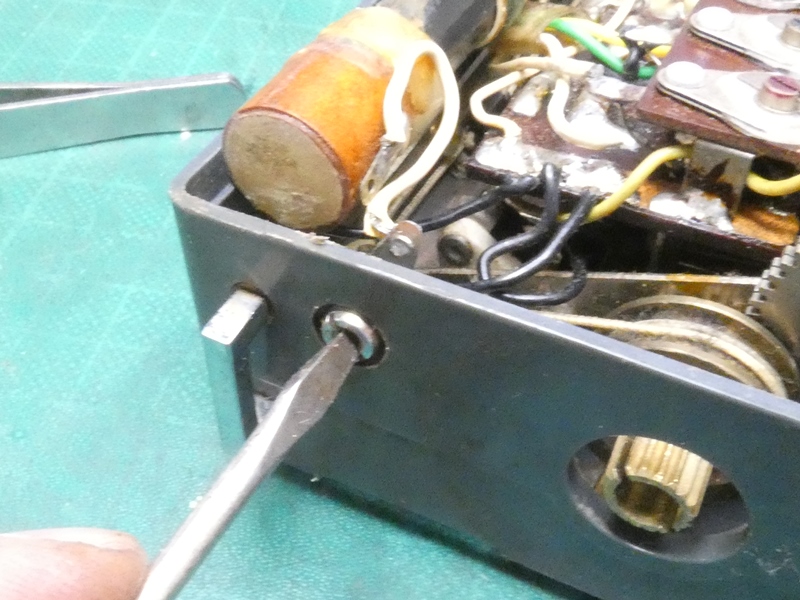

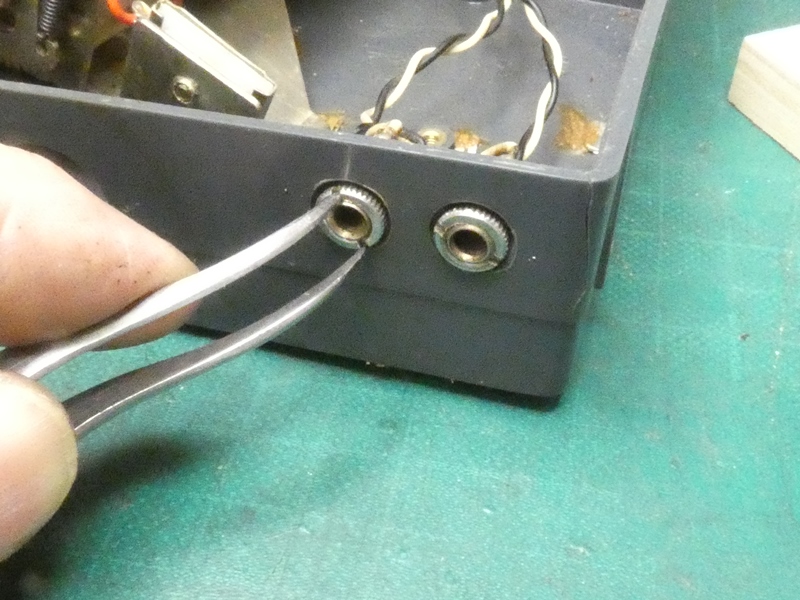

ジャックの固定方法がレトリックです。差し込み
口の周囲に溝付きのリングナットが入っています。
　

ピンセットの先で回転させ緩めます。工員さん
たちの手で１個１個組み立てられたのでしょう。
　

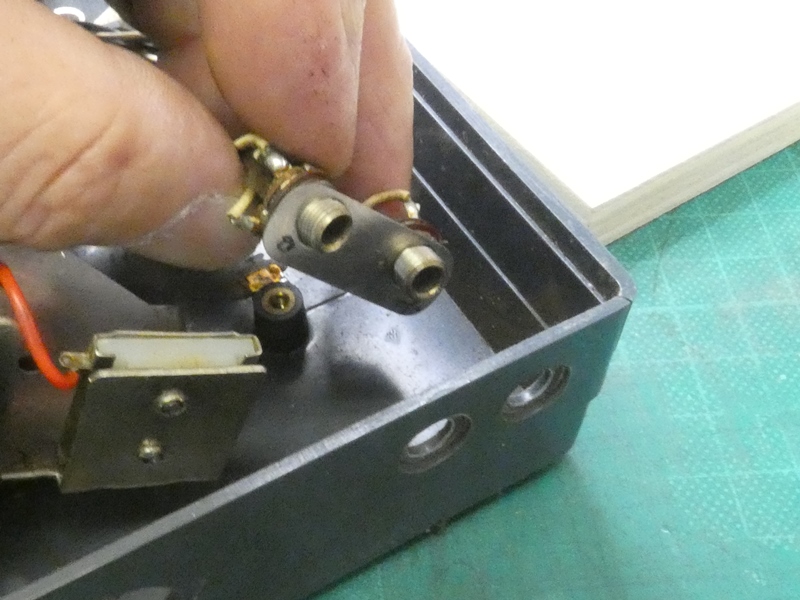

２個のジャックは穴の開いた
金属板で連結されています。
　

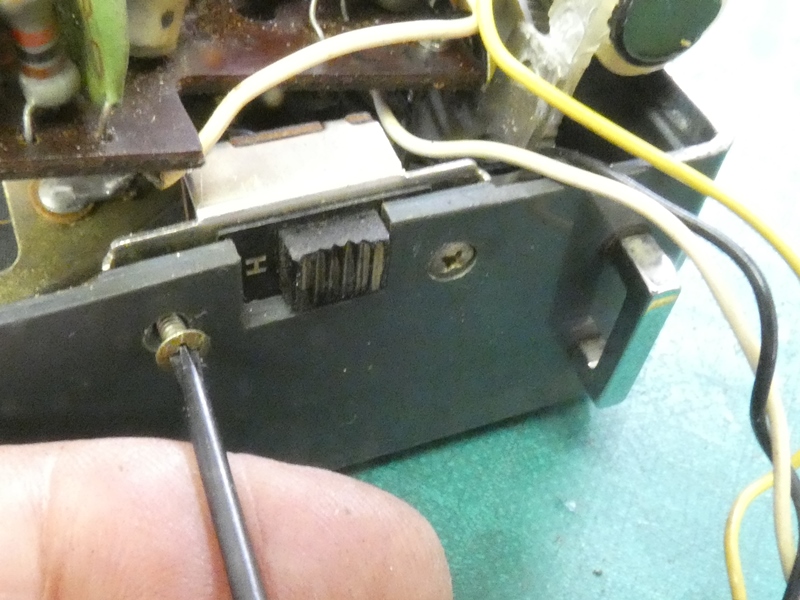

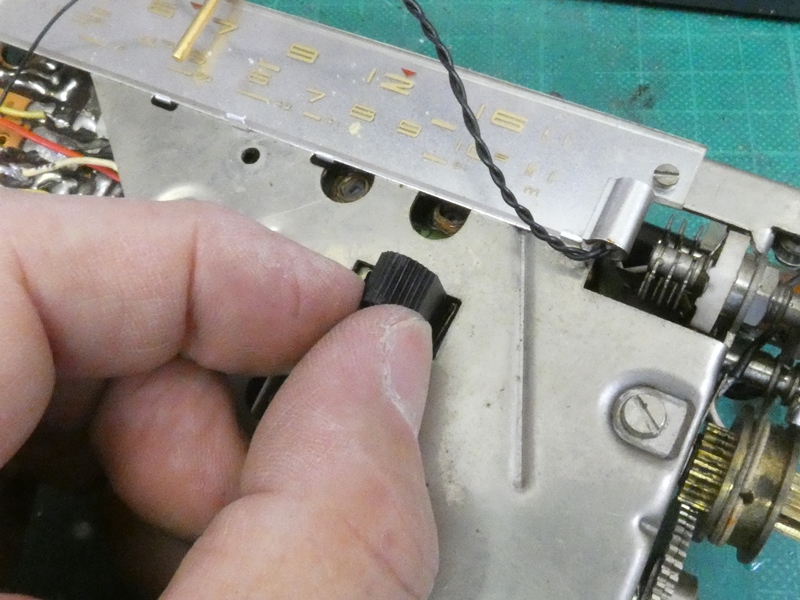

反対側の側面に付いているスライドスイッチは
音量アッテネータのようです。使途が分かりません。
　

周囲との接続が解除され、徐々に基板が浮いてきます。
ケース前面の押しボタンスイッチを受ける小さな基板です。
　

周波数表示器のバックライトを点灯させるスイッチ
基板です。コツコツと手作りされた跡を感じます。
　

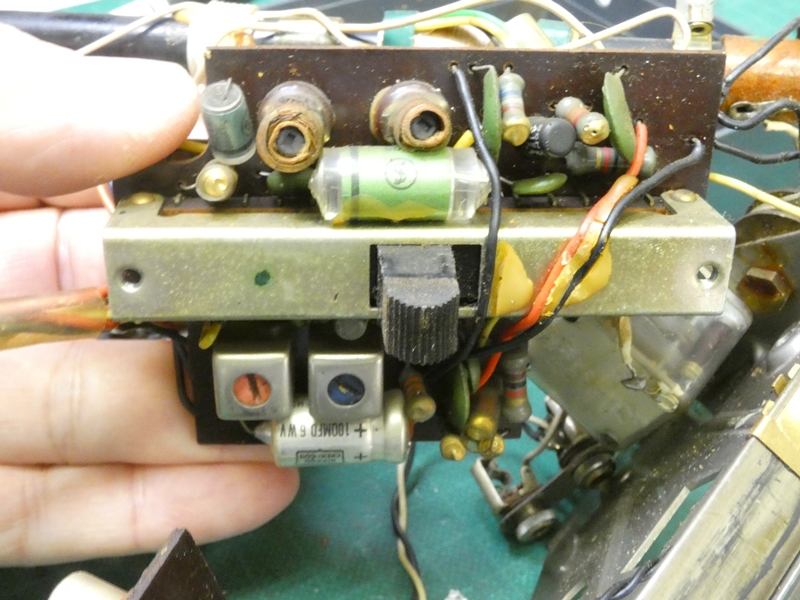

低周波回路基板のある部分から
バックライト用電源が取られています。
　

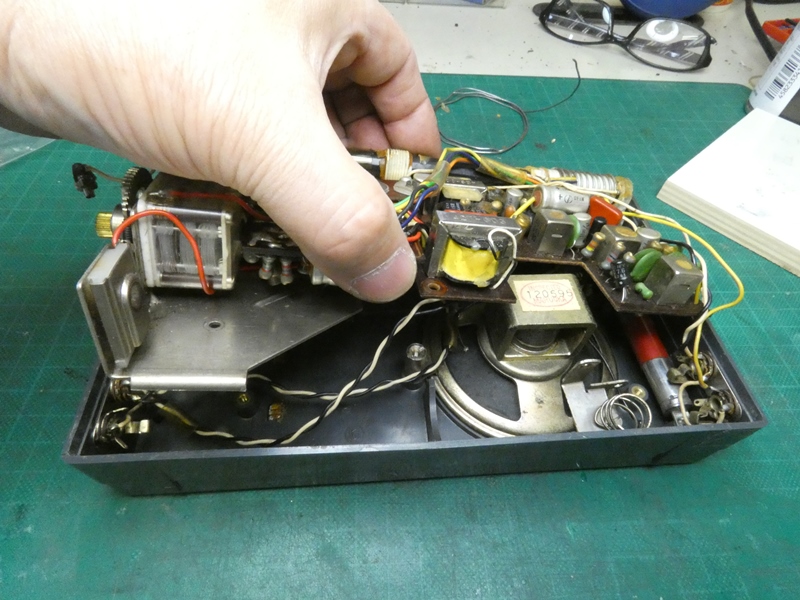

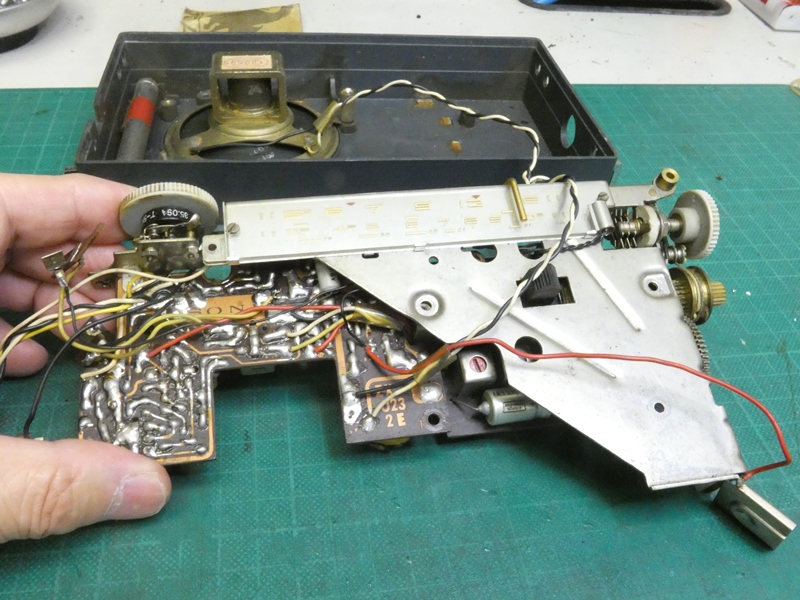

引きずる配線がようやく片付き、回路基板を
支えている金属フレームごと引き出します。
　

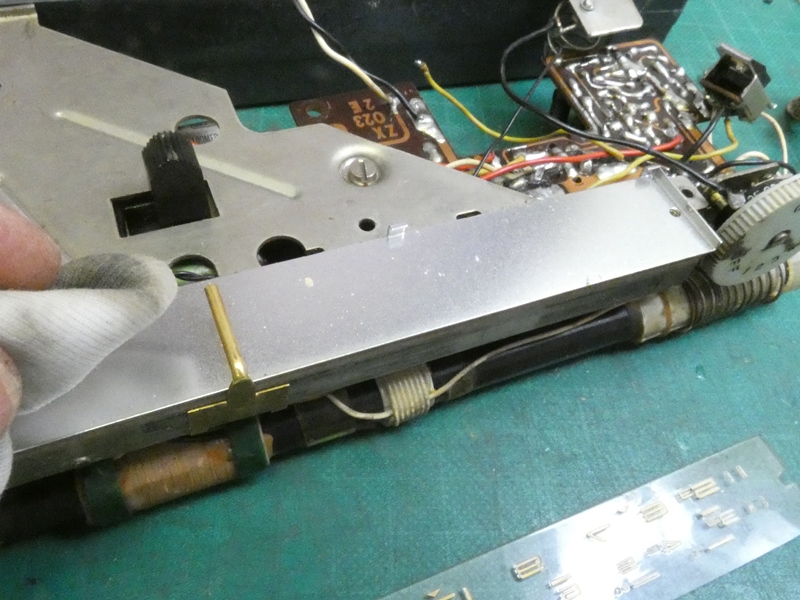

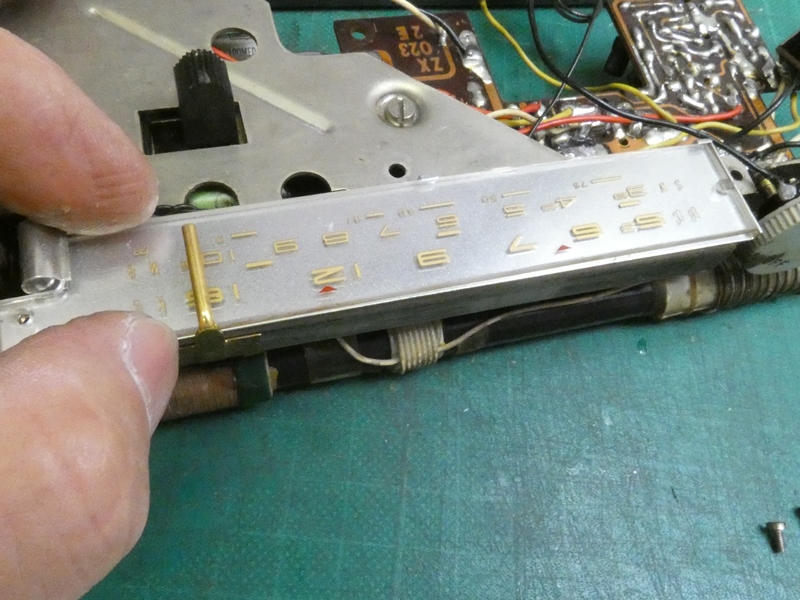

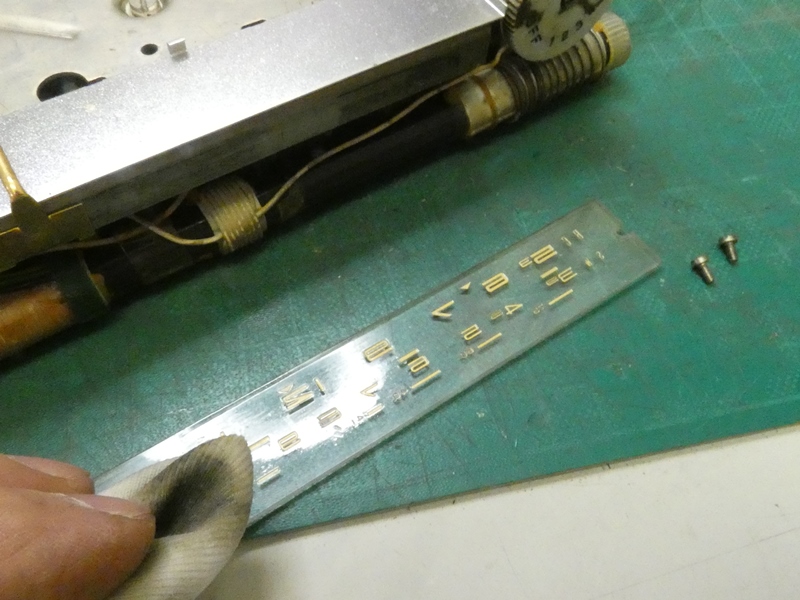

金属フレームには、２枚の回路基板を支えると同時に
周波数表示器（精緻な機械式）が作り込まれています。
　

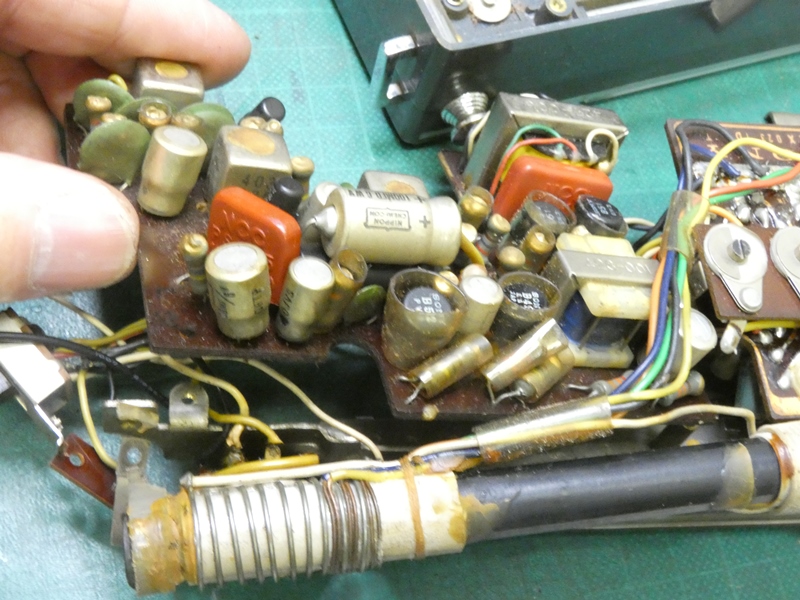

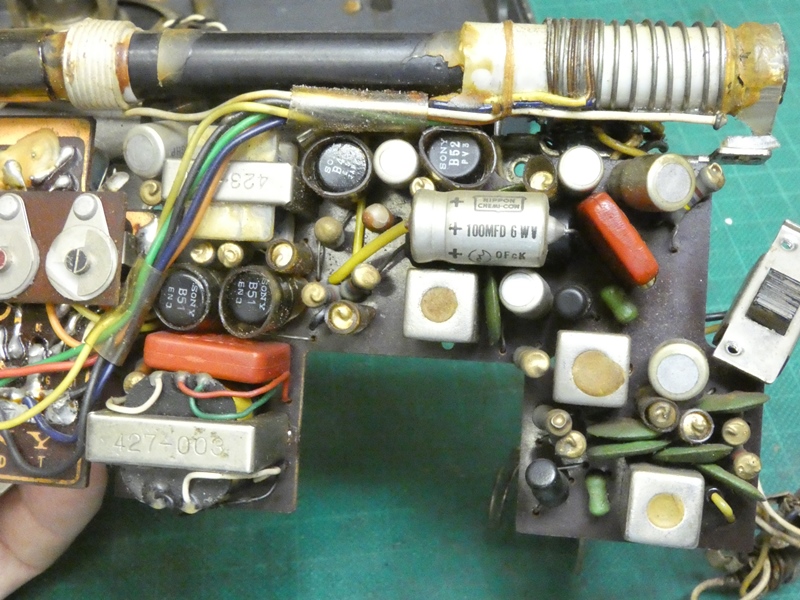

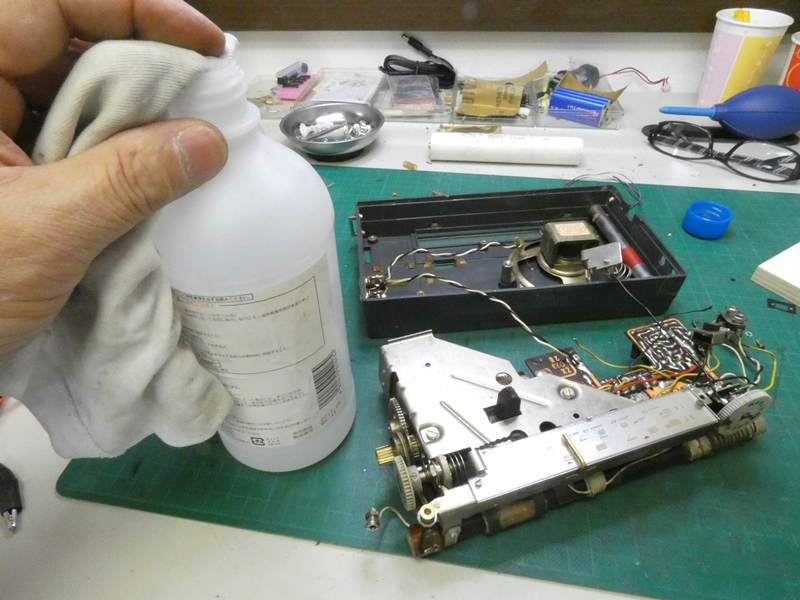

取り出された高・低周波回路基板の全貌です。今ならばＤＳＰ１個で片付く回路
ですが、ディスクリート部品が所狭しとひしめき合っています。ソリッドステート
電子回路発展期の、先駆的技術者たちがものづくりに注いだ魂を感じます。
　

黒パッケージの２ＳＢ５１・５２あたりが
見えます。もちろんＳＯＮＹ自社製です。
　

故障原因を探るには、余分な接続を極力排除
します。乾電池ホルダーへの配線も邪魔です。
　

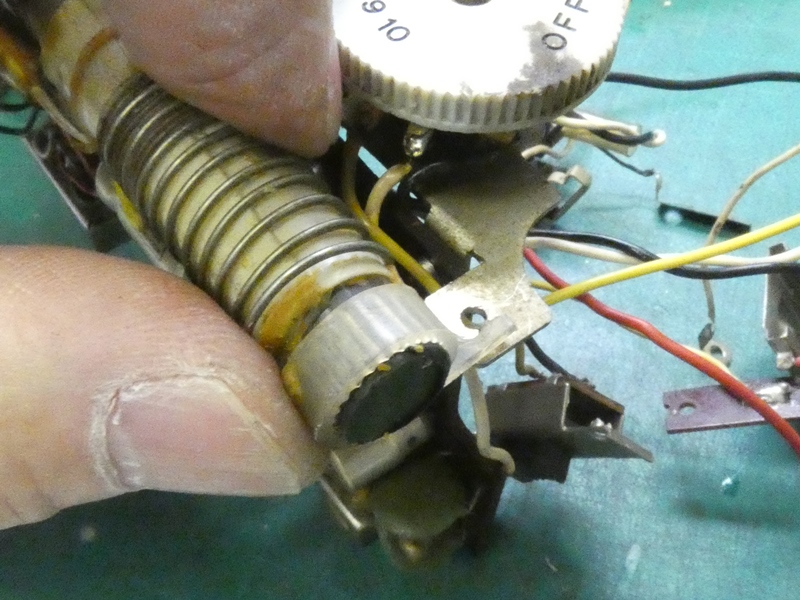

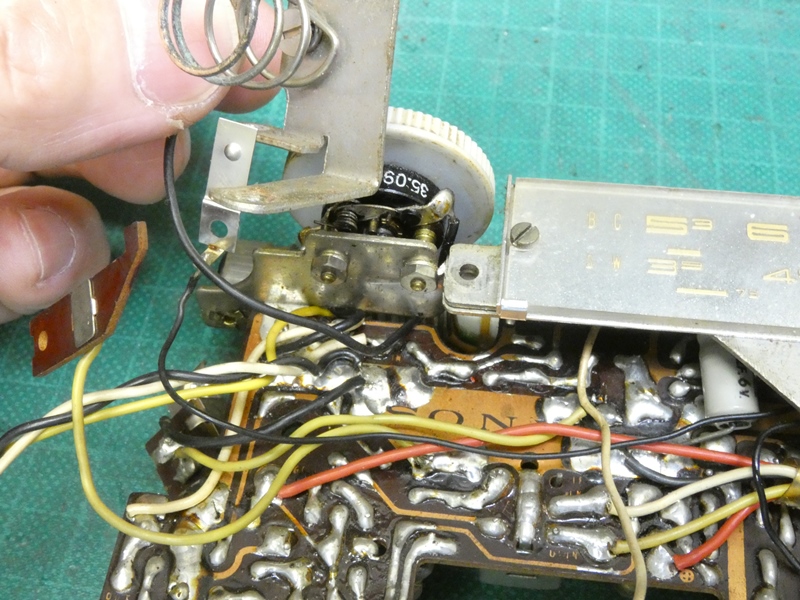

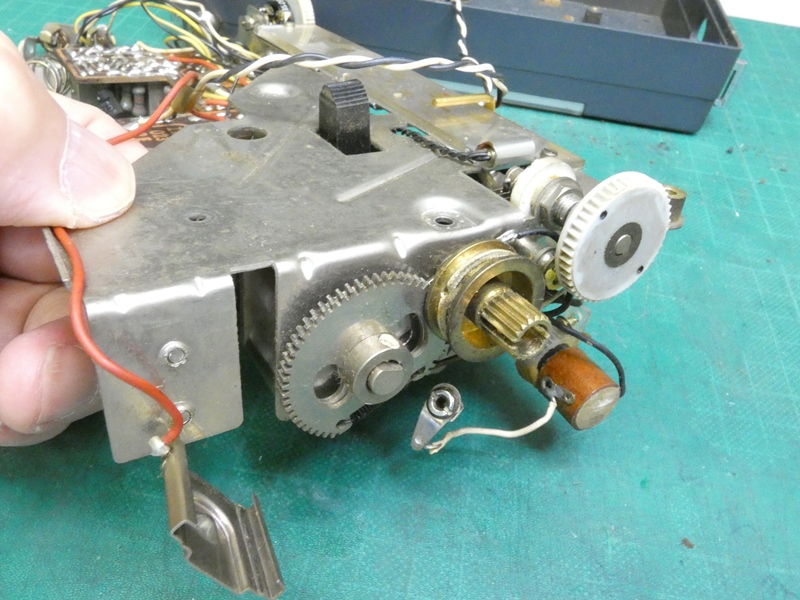

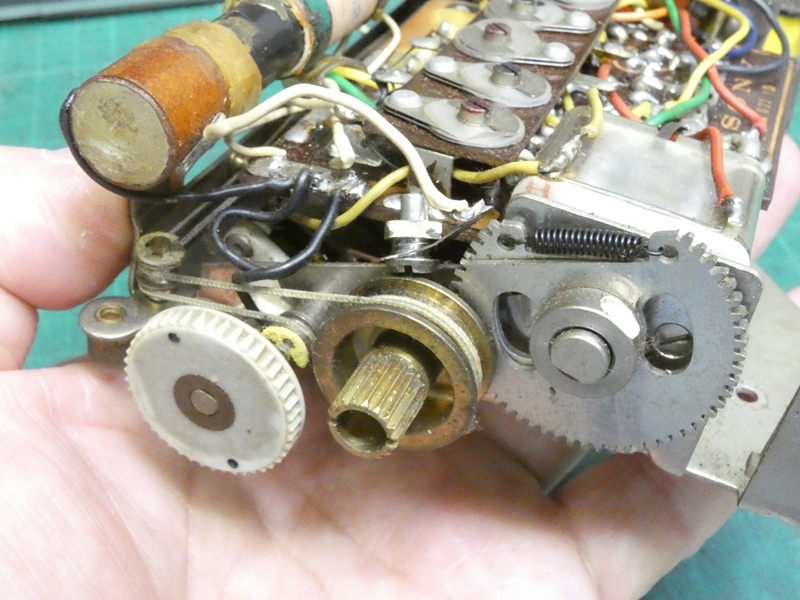

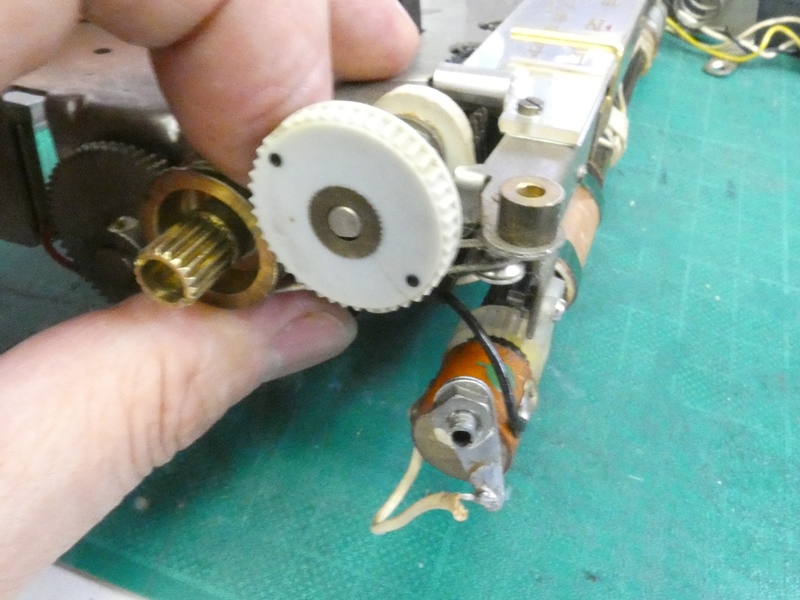

同調ツマミの内部機構です。電子回路なのに
これだけ精緻な機構が組み込まれています。
　

シャフト奥のプーリーが周波数表示の針を移動させる

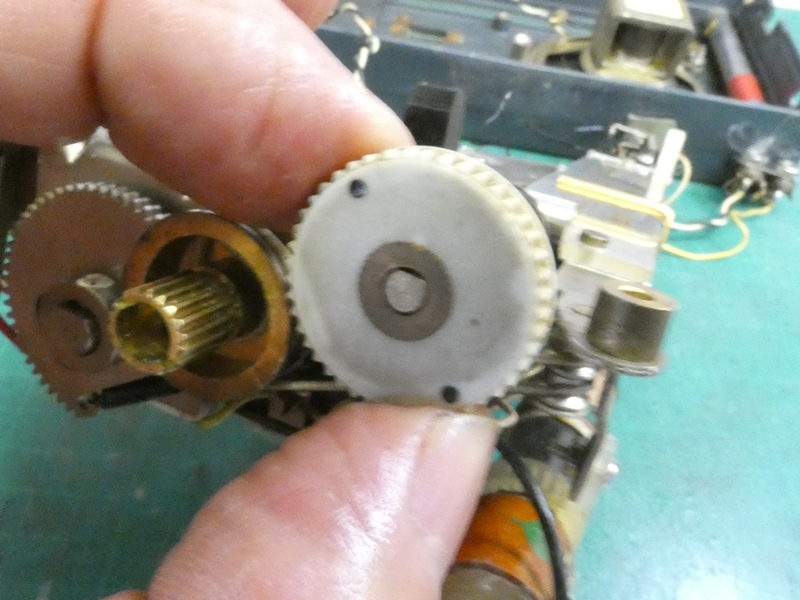

リードを巻き取ります。バリコンの手前はダブルギヤです。
　

２枚のギヤがスプリングによりバックラッシュ無しで

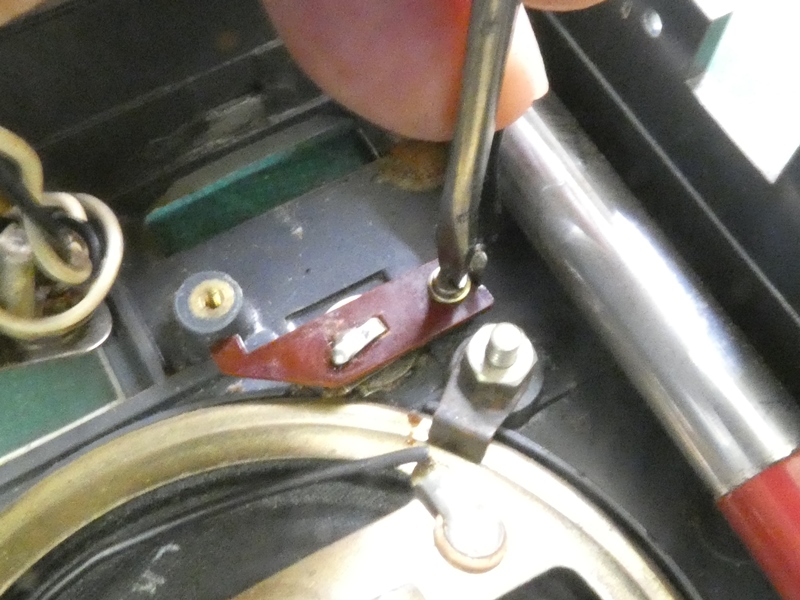

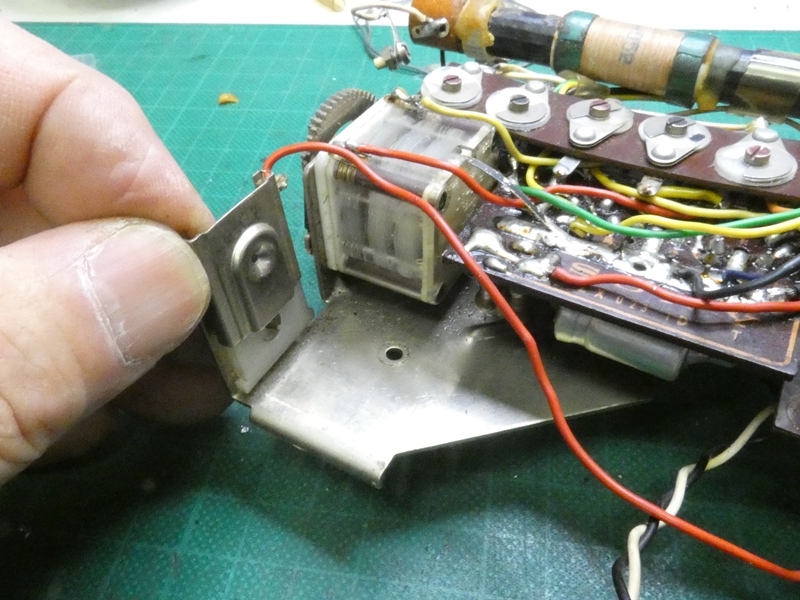

回転します。マイナス側のホルダーも取り外します。
　

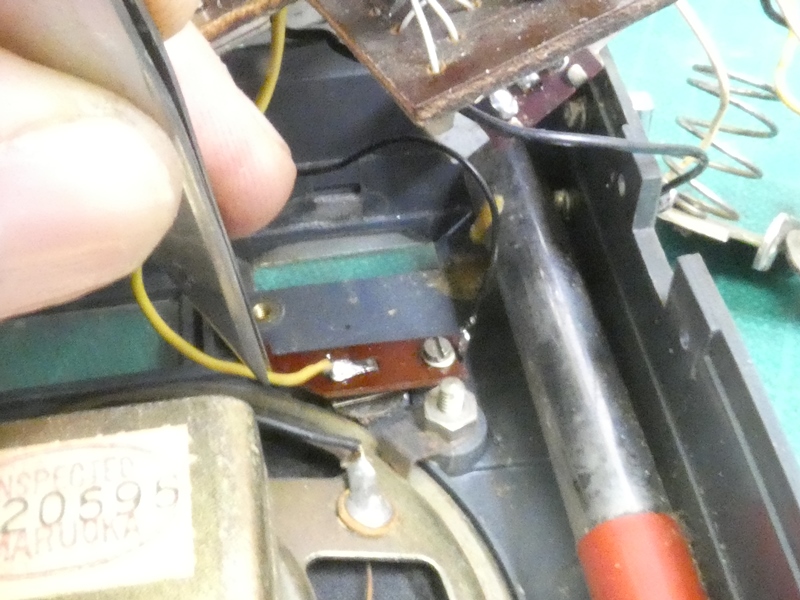

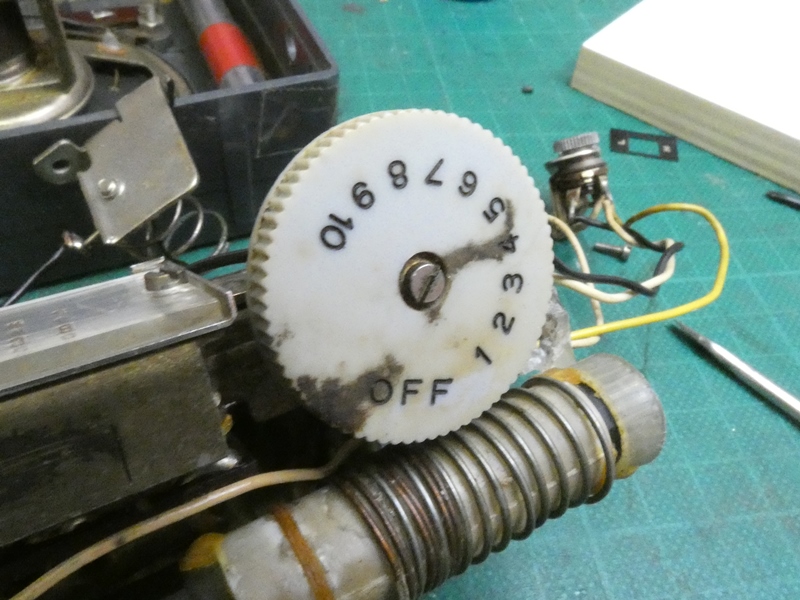

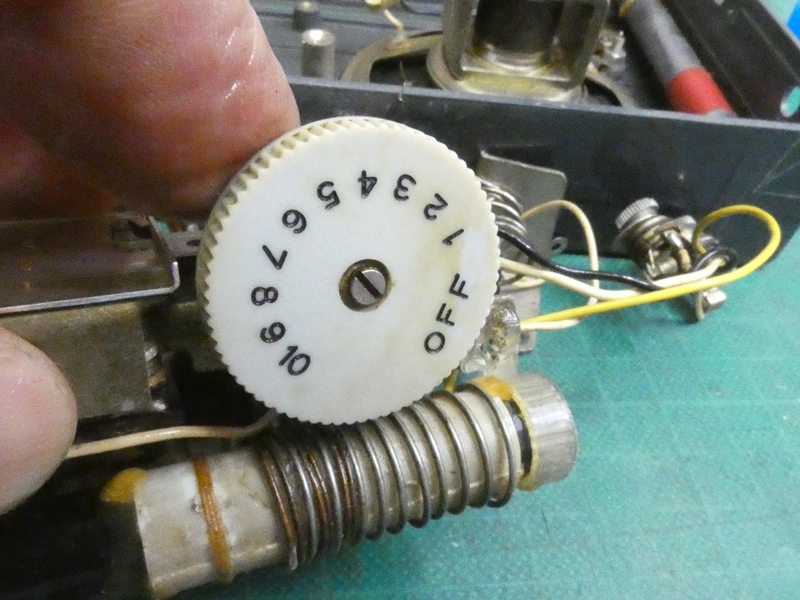

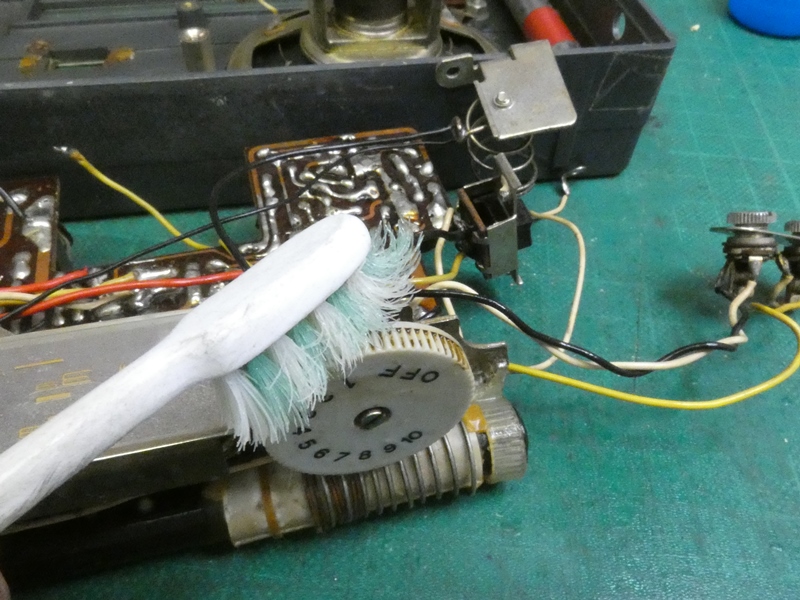

電源（乾電池）のマイナス側は、音量調整可変抵抗器に
付属するＯＮ・ＯＦＦスイッチ端子に接続されています。
　

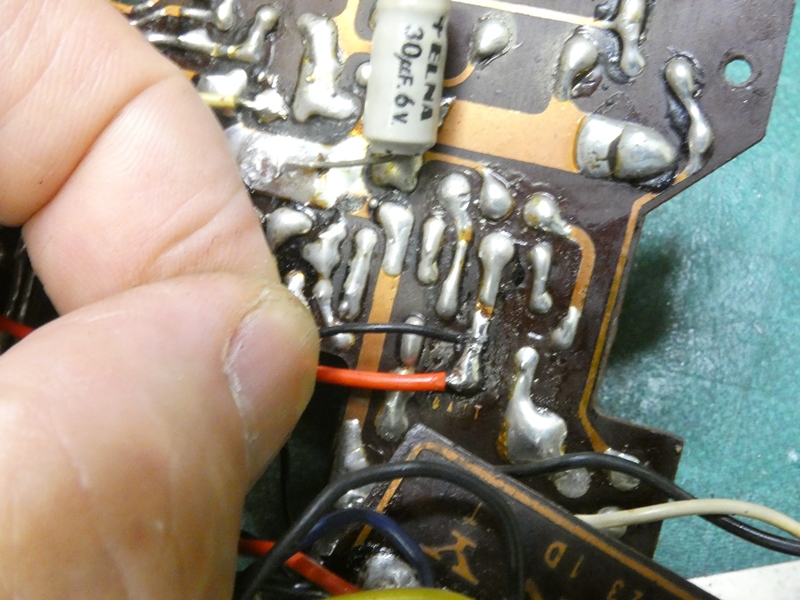

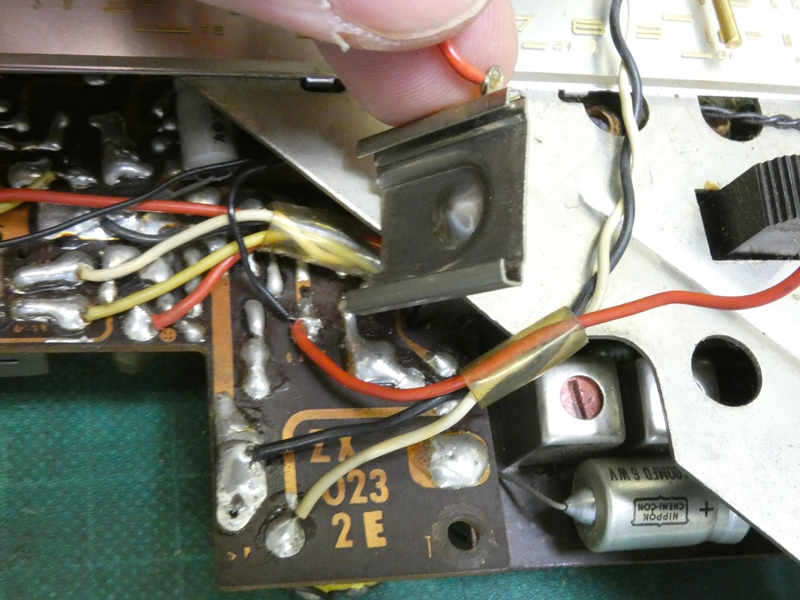

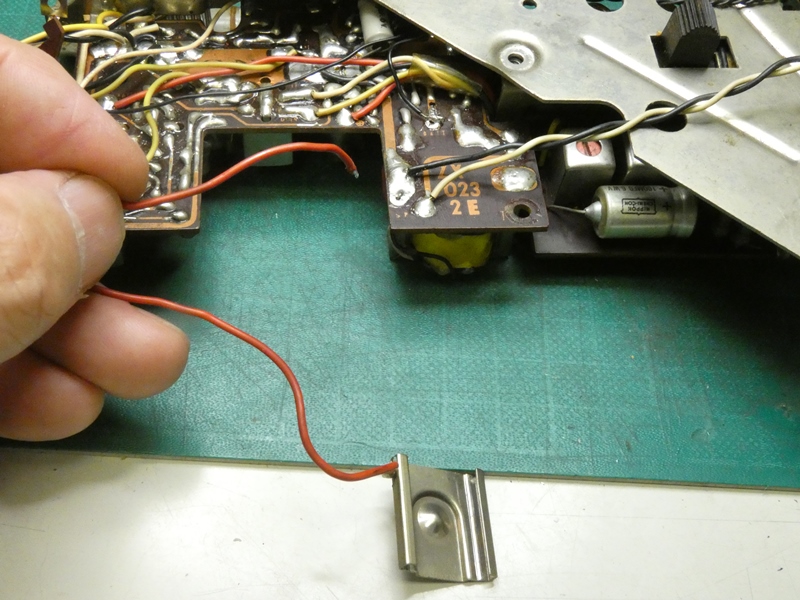

プラス側電源の配線をたどると、低周波
回路基板のここに接続されています。
　

動作確認の際は別途電源を接続
するので、いったん外しておきます。
　

機能が判明している配線を取り除き、できるだけ
シンプルな状態にして回路構成の理解に努めます。
　

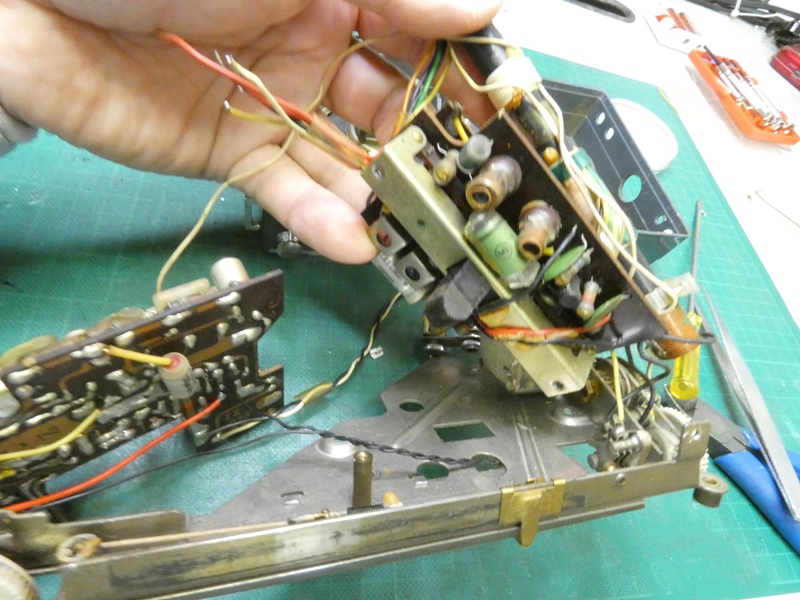

金属フレームから２枚の基板を分離できそうです。
不具合個所を発見するため別個に眺めたいものです。
　

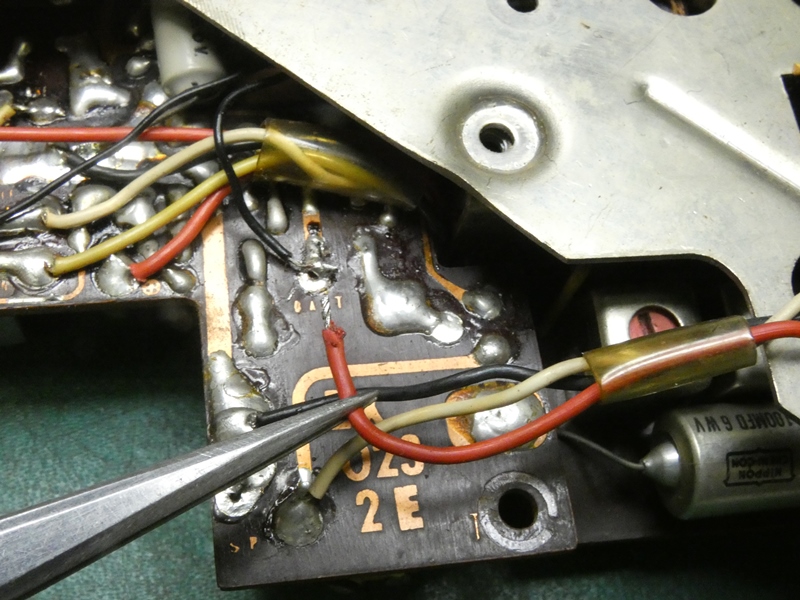

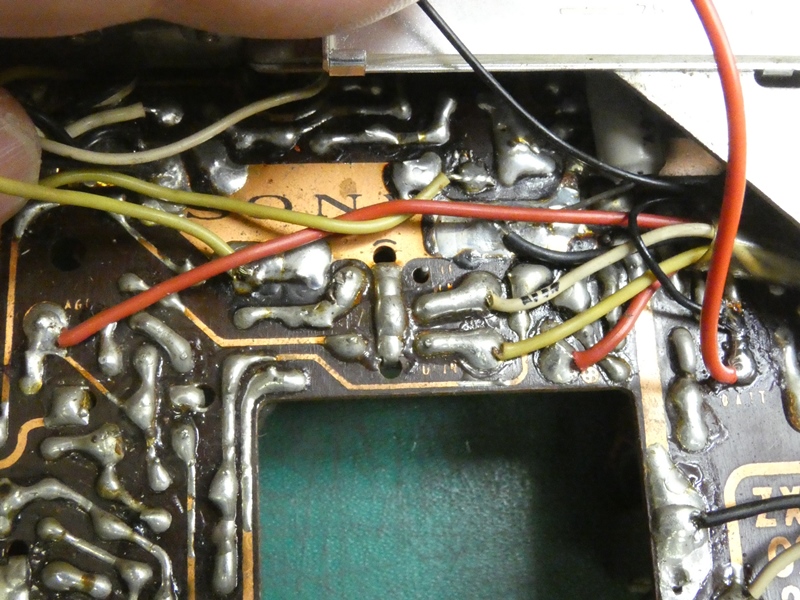

２枚の回路基板をつなぐ配線です。おそらく電源、
音声信号、ＡＧＣあたりでしょう。合印を付けます。
　

半田を溶かして配線を外します。
これで基板を分離できるはずです。
　

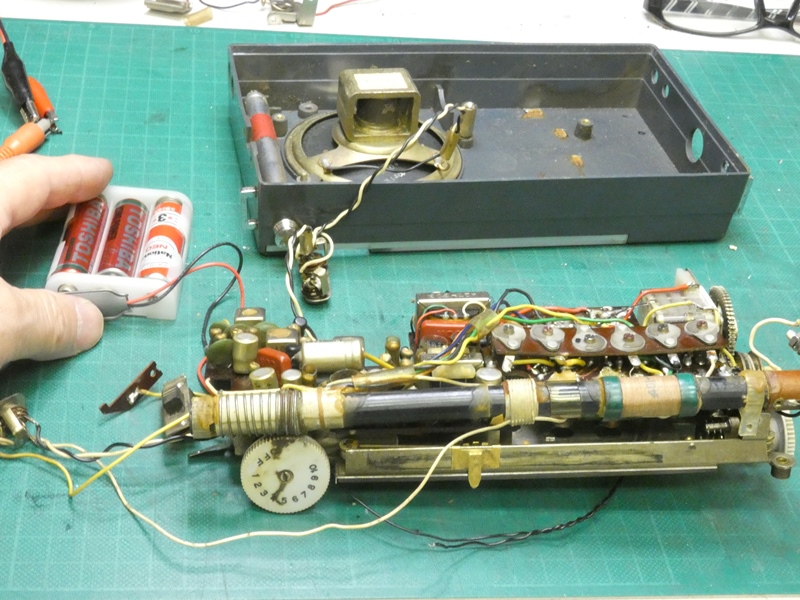

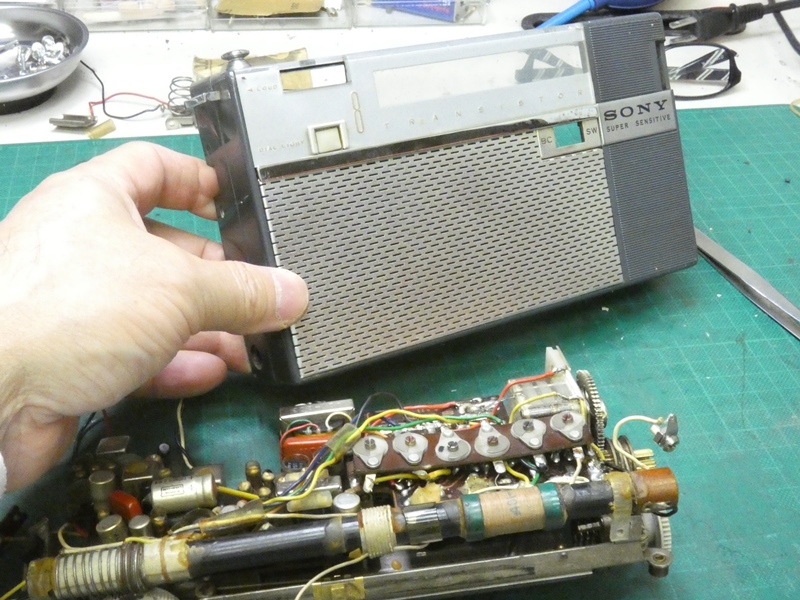

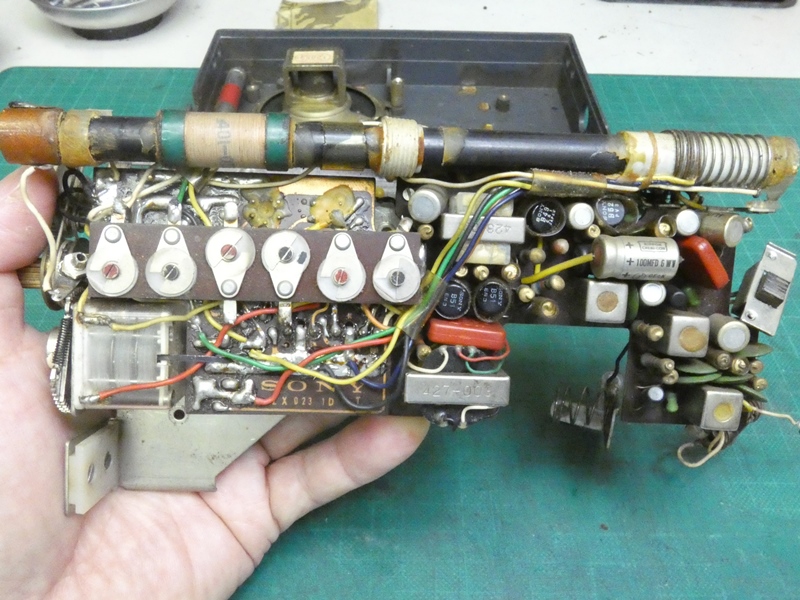

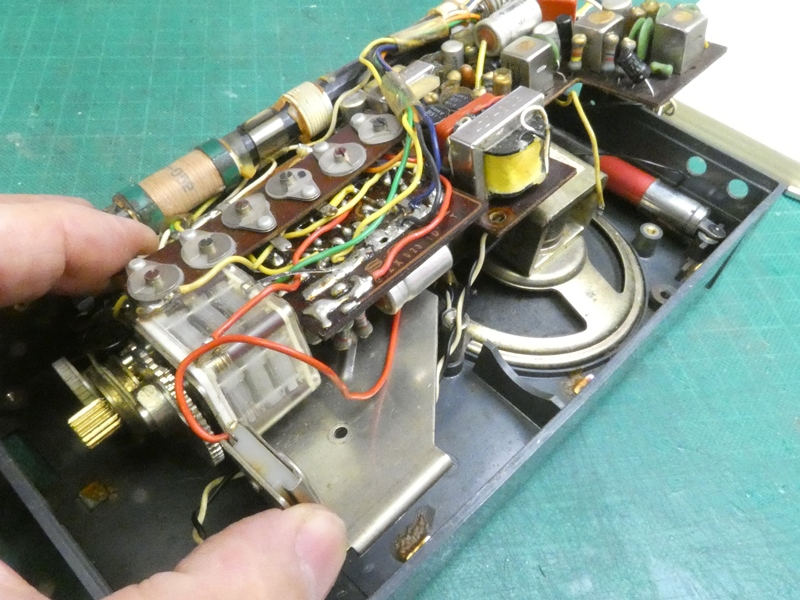

写真左下が低周波増幅回路基板、右側がＲＦ回路基板です。ＲＦ部はバリコンや

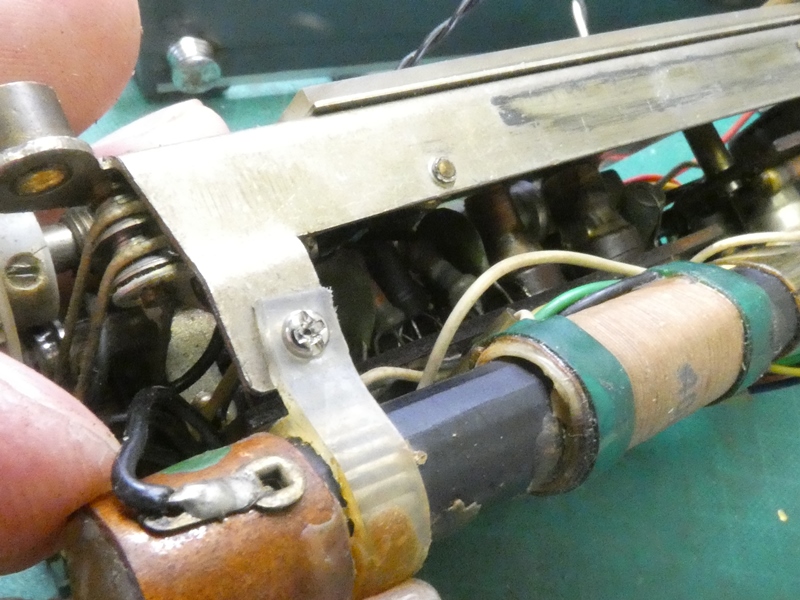

バーアンテナ、別基板のトリマーと一体になっています。ここでようやく中波・短波の
切り替え用スライドスイッチがアクセス可能になります。実は当初からこのスライド
スイッチの接点劣化を疑っています。何せ６０年近く経過しているものですから。
　

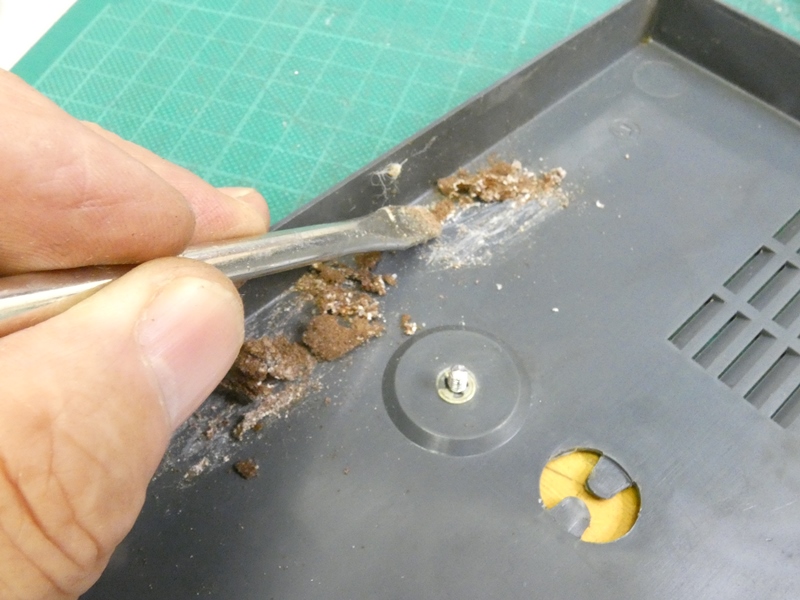

スライドスイッチを疑うもう一つの理由は、本体に染み
付いたタバコ臭です。タバコのヤニは接点の大敵です。
　

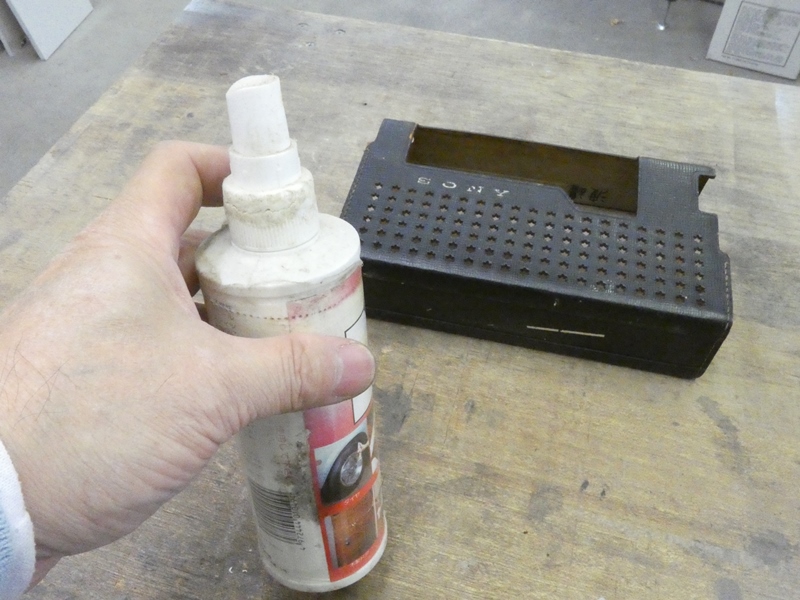

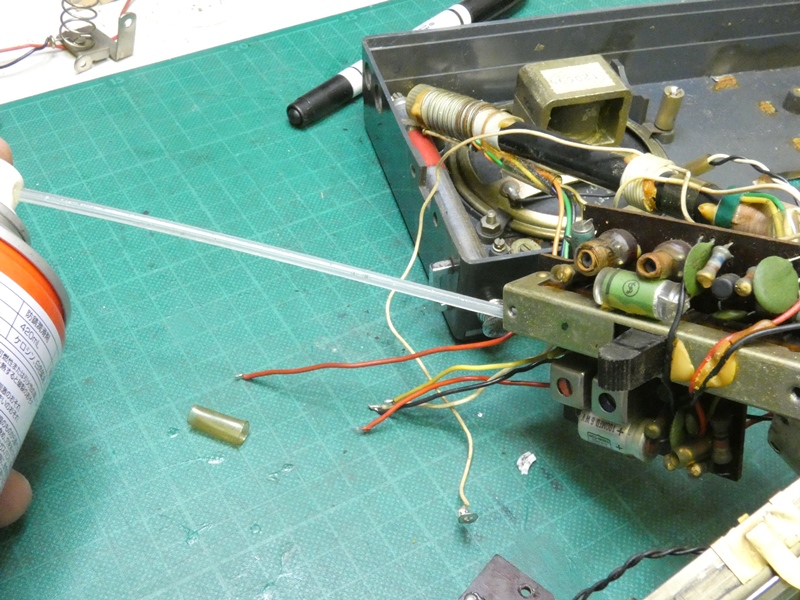

潤滑剤を吹き付けます。開放型のスライドスイッチ
なので外から吹き付けて接点まで浸透するはずです。
　

別途用意した電源を接続し動作確認してみます。放送
こそ受信できませんが、スピーカーにノイズが乗ります。
　

バンド切り替えのスライドスイッチを何度も動かします。最初は
動かすたびにノイズが出ましたが、次第に大人しくなります。
　

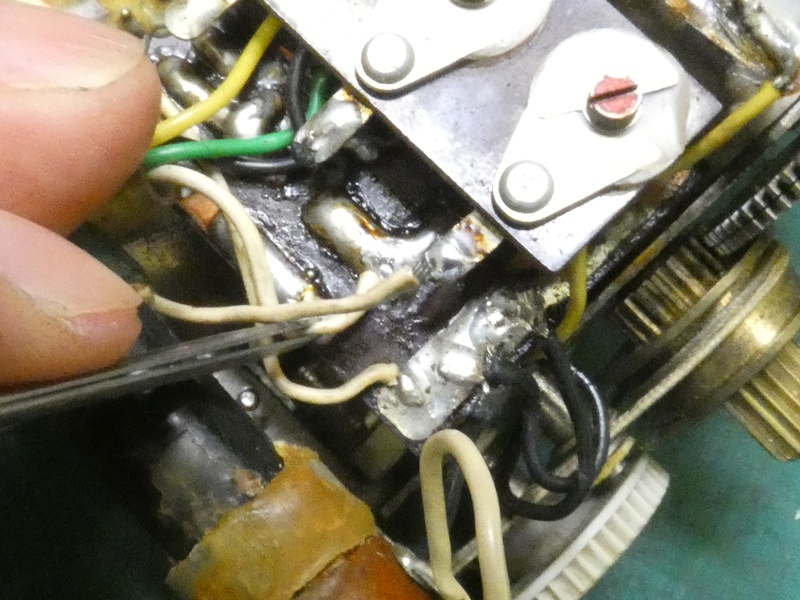

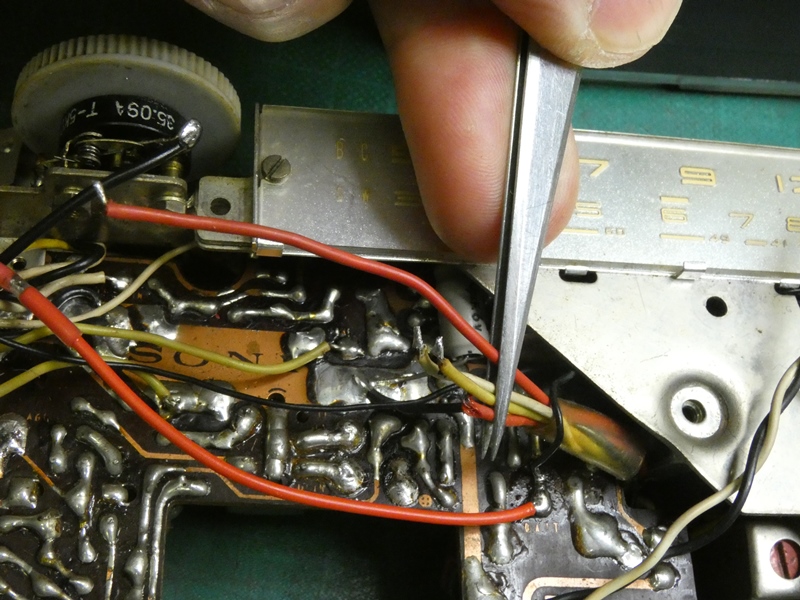

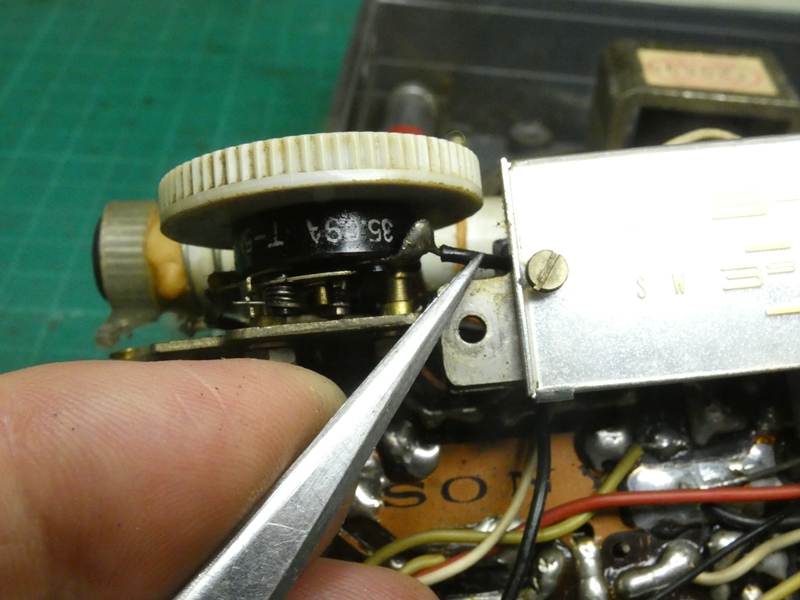

低周波回路は問題なく機能しています。ということは不具合はＲＦ部にあります・・高周波
回路のトラブルシュートは苦手なのですが・・とその時、放送が受信できない理由が判明

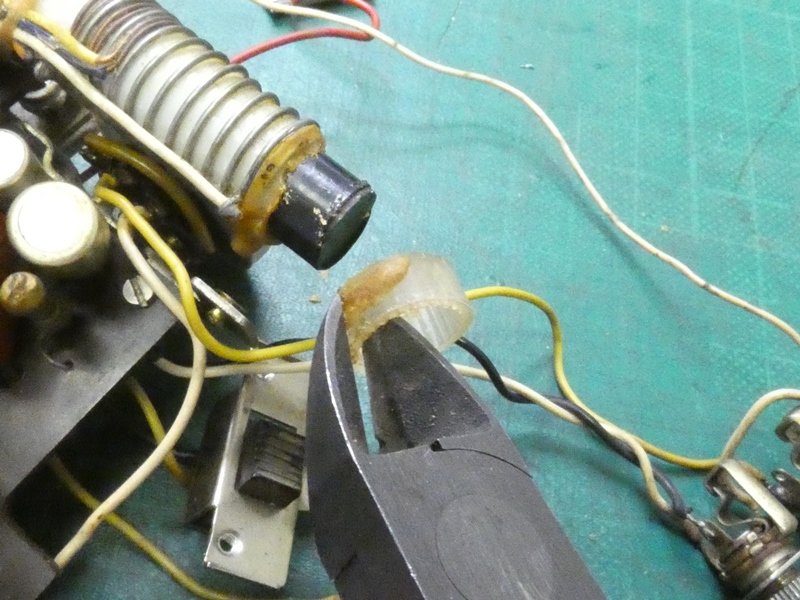

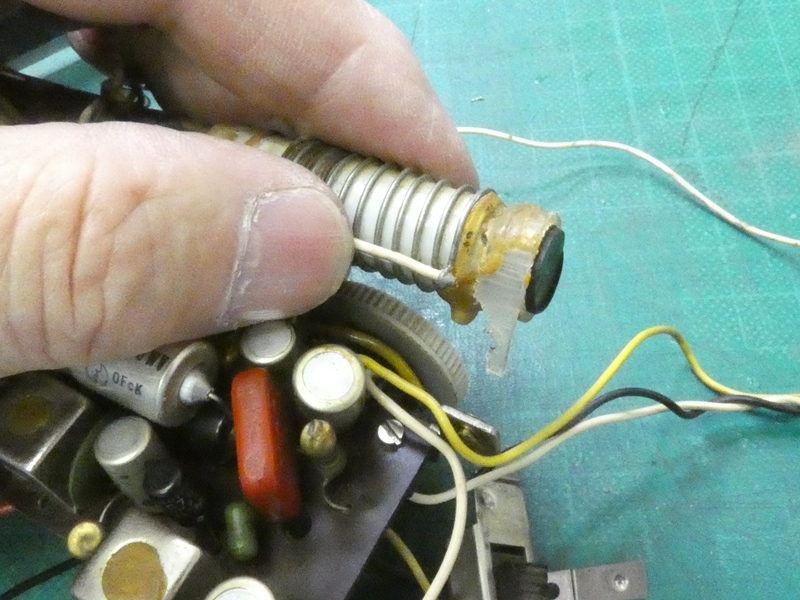

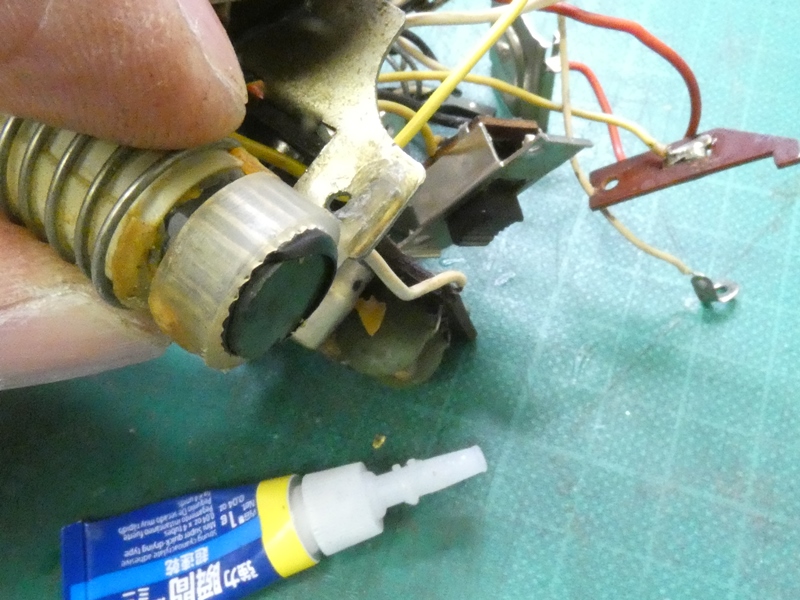

しました。写真中、ピンセットでつまんでいるバーアンテナからの配線が、基板に半田付け
された根元部分で断線し浮いています。基板に接触させると空電ノイズが入ってきます。
　
