・３ＤＰｒｉｎｔｉｎｇ特区ミニ講座参加（２０１９．１１．１４）

１週間前の１１月７日（木）、３ＤＰｒｉｎｔｉｎｇＣｏｒｐｏｒａｔｉｏｎ社が赤坂アーク森ビル内で開催した「ＦＤＭ方式３Ｄプリンターについて学ぼう！熱溶解積層方式造形初級・中級ミニ講座＆交流会」に参加してきました。アーク森ビル３階にあるＴｅｃｈＳｈｏｐＴｏｋｙｏが会場で、こちらも足を踏み入れるのは初めてです。内容は「３Ｄアドバイザーによるミニ講座」と参加者による交流会、地下の駐車料金が高かったものの参加は無料でした。

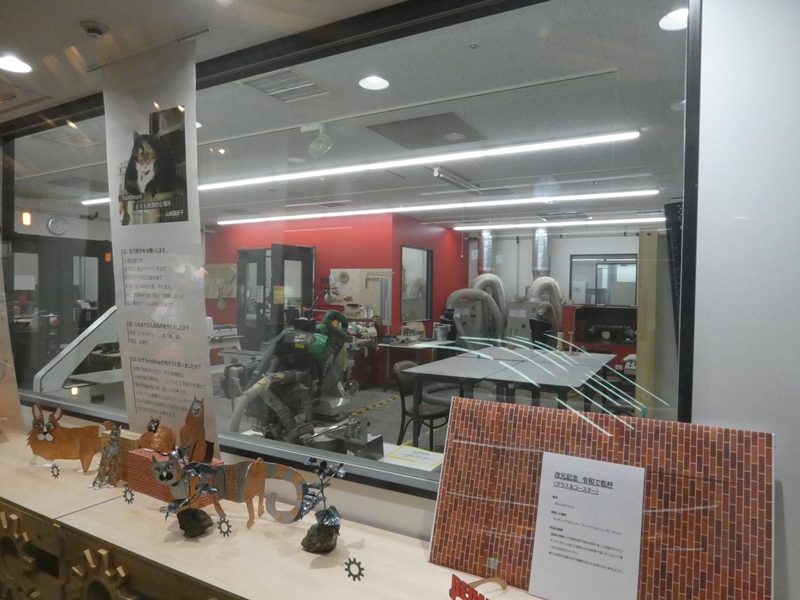

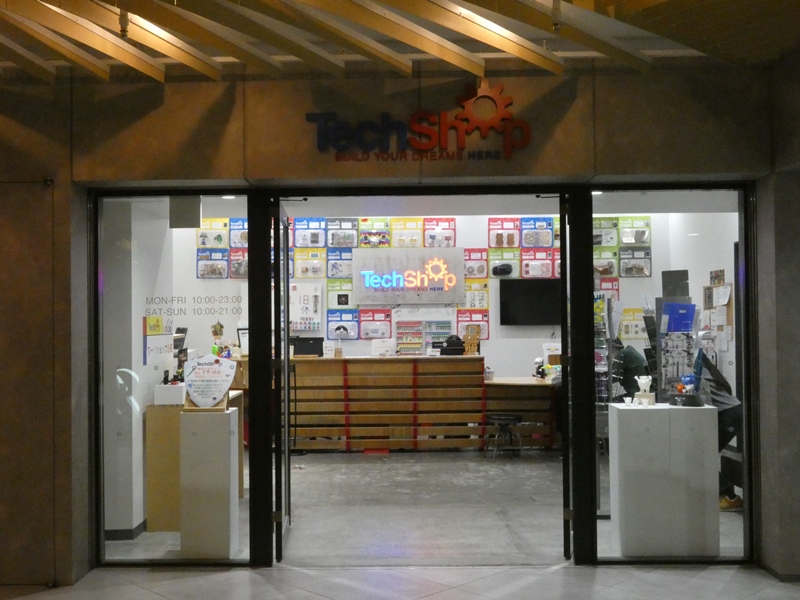

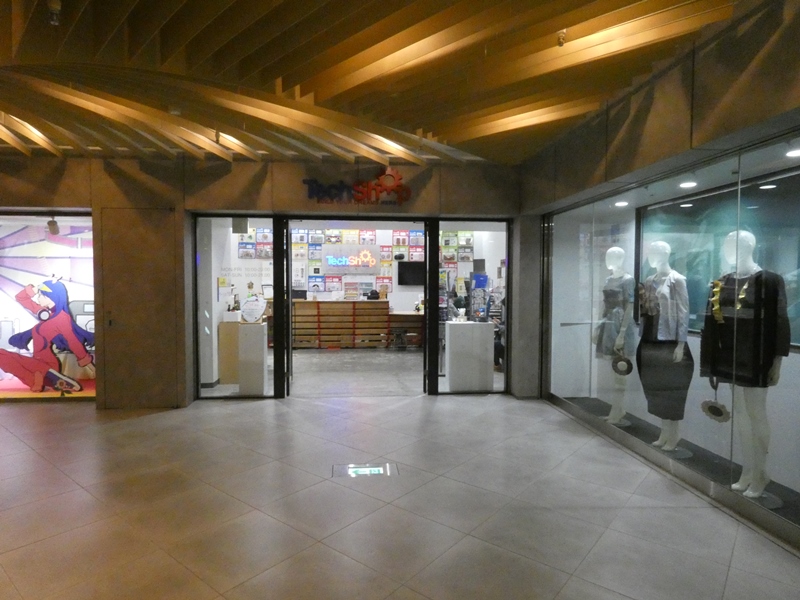

ＴｅｃｈＳｈｏｐＴｏｋｙｏ入り口の右手前は大きなガラス張りになっていて、中の作業室が見えます。	ＴｅｃｈＳｈｏｐＴｏｋｙｏの入り口です。Ｓｈｏｐの「ｏ」がギヤ形に型取られています。

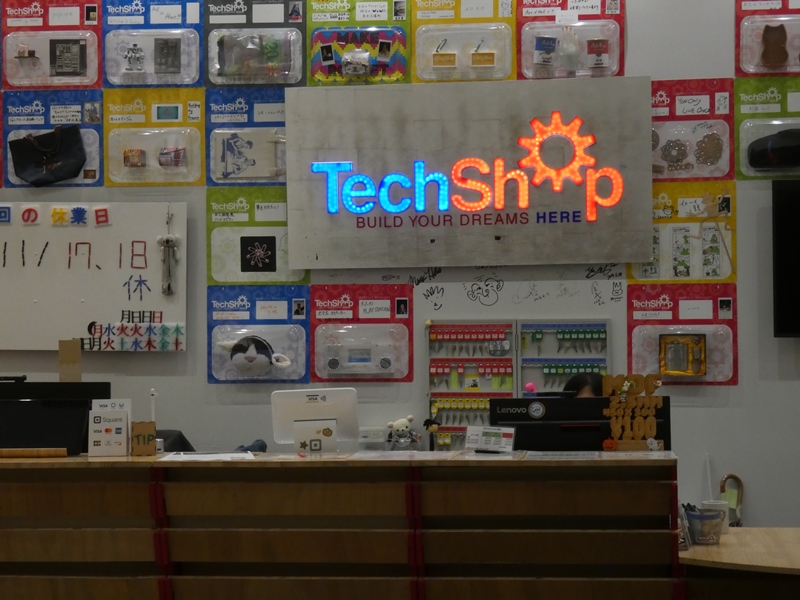

入り口を通ると受付があります。ここには電飾された「ＴｅｃｈＳｈｏｐ」が掛けられています。	受付の右側にさらにドアがありここから中の作業室に入れます。

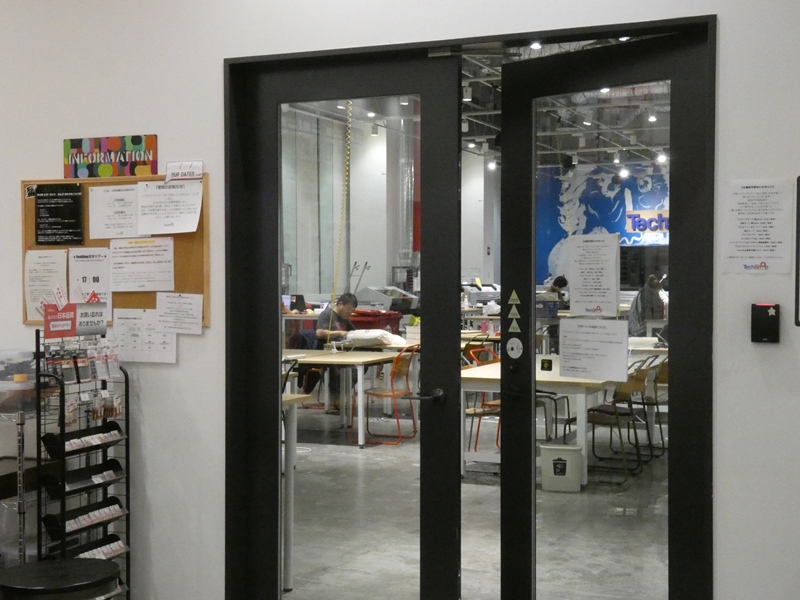

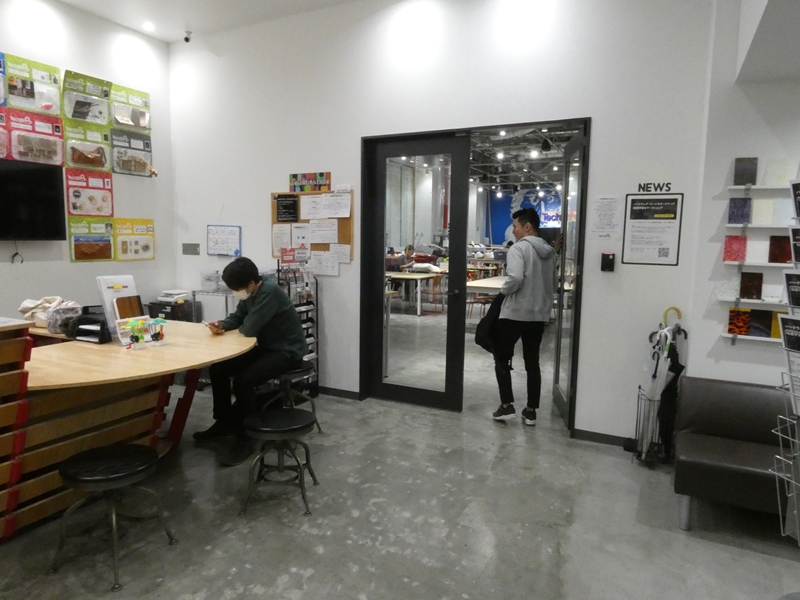

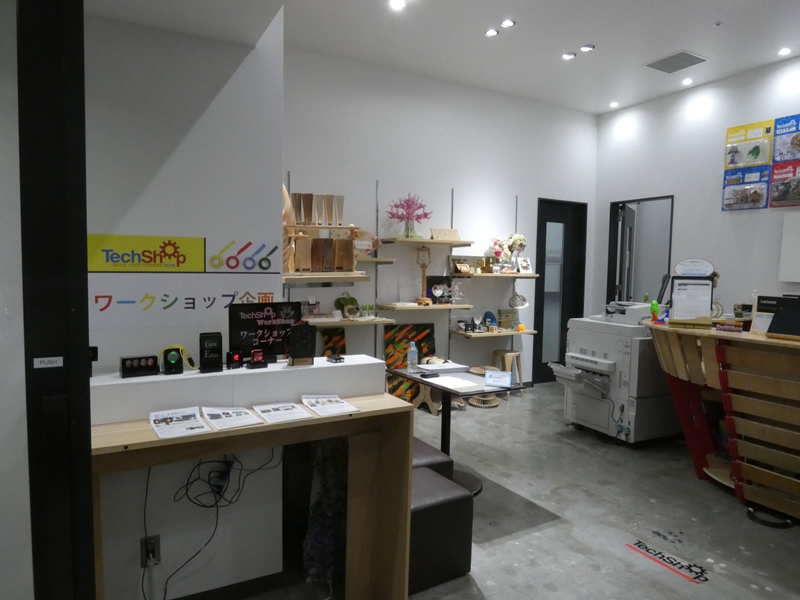

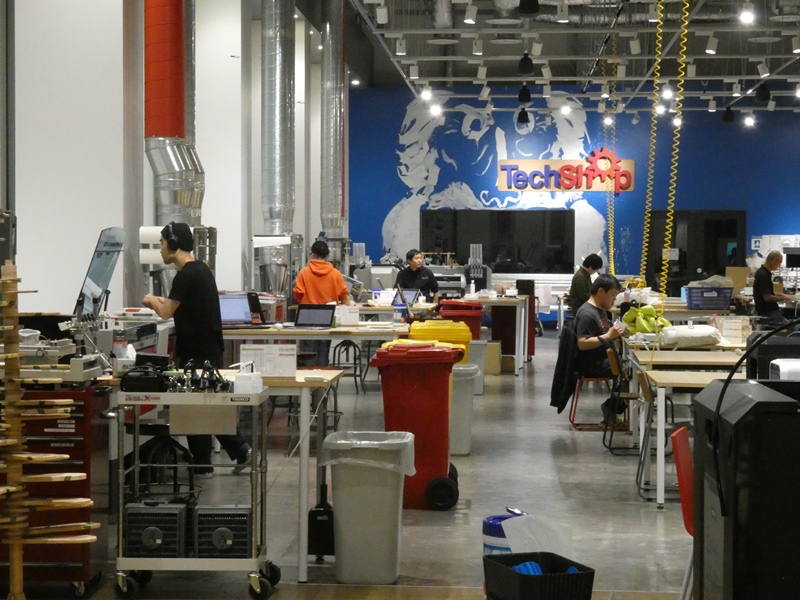

ドアガラスを通して中の様子が見えます。かなり広いスペースです。	受付の左側です。作品の展示スペースとその奥にドアがあり、ドアの向こうが今日の会場です。

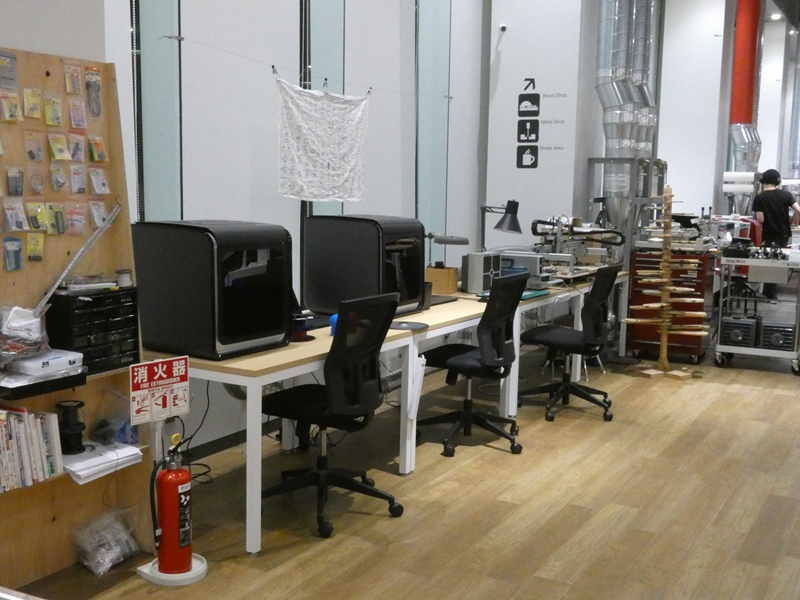

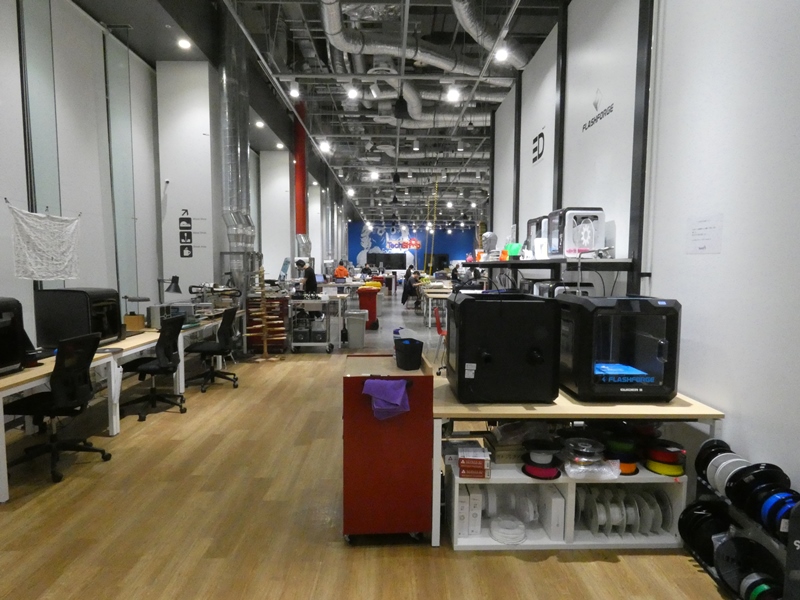

ドアを抜けて右側（受付の裏側）も作業スペースで、早速３Ｄプリンターが目に飛び込んできました。	反対の左側に会場が用意されています。参加者定員が３０人でこじんまりした感じです。
「３Ｄアドバイザーによるミニ講座」が始まります。参加理由を「３Ｄプリンターに対する自身の理解を検証するため」としましたが、結論として参考になる部分はほとんどありませんでした。ＦＤＭ方式３ＤプリンターやＦＤＭ用材料について概説された程度で、３０分程で終了してしまいました。内容の紹介は省きます。

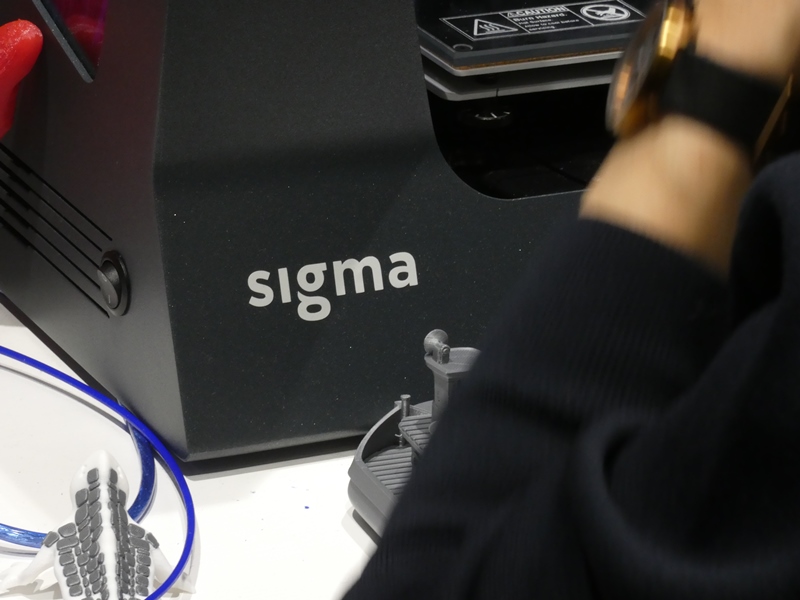

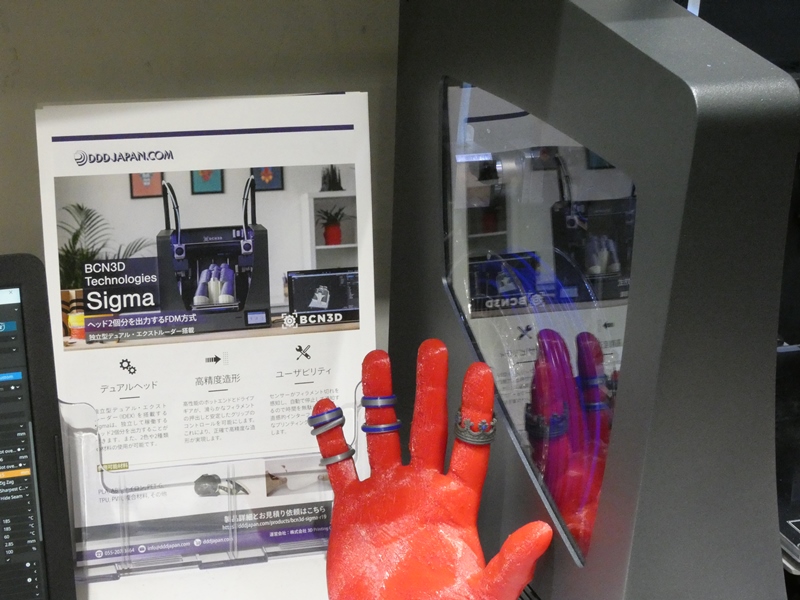

講座が終了し席を立つと、反対側のスペースで３Ｄプリンターのデモンストレーションが始まっています。	国内ではＤＤＤ．ＪＡＰＡＮ．ＣＯＭが販売する、ＢＣＮ３ＤＴｅｃｈｎｏｌｏｇｉｅｓ社製ＳｉｇｍａＲ１９です。

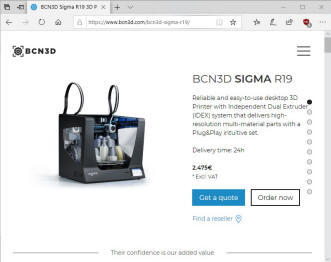

ＢＣＮ３ＤＴｅｃｈｎｏｌｏｇｉｅｓはバルセロナ（イタリア）にある会社で、ＳｉｇｍａＲ１９の国内販売価格は６０万円ほど。	まず、手前に置いてあった出力サンプルに思わず手が伸びます。その細密さに驚きます。

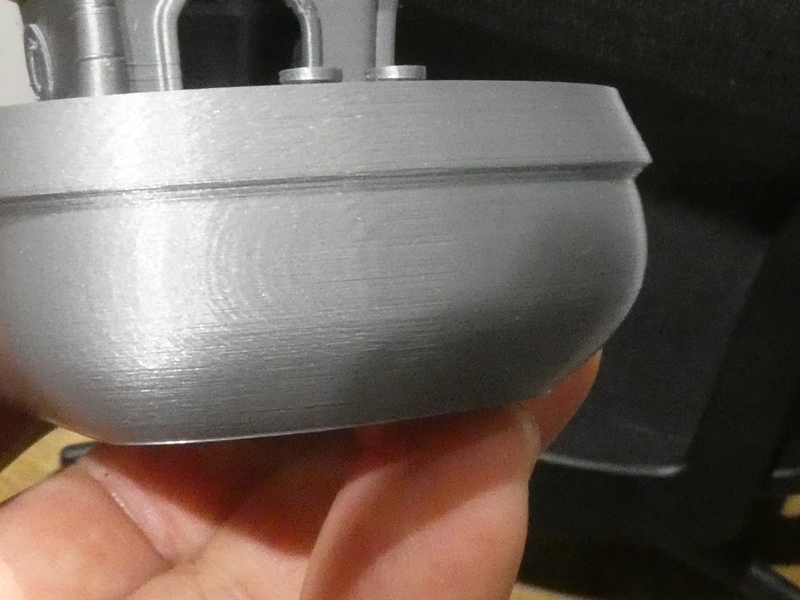

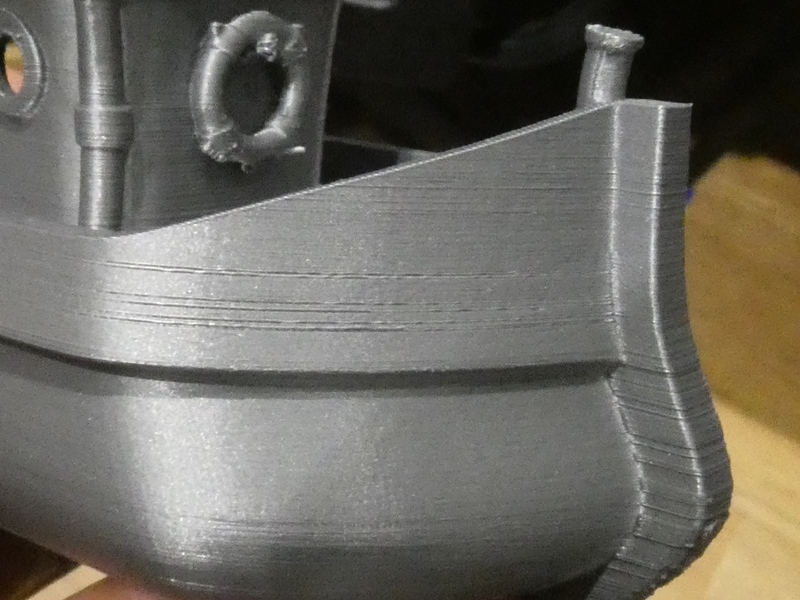

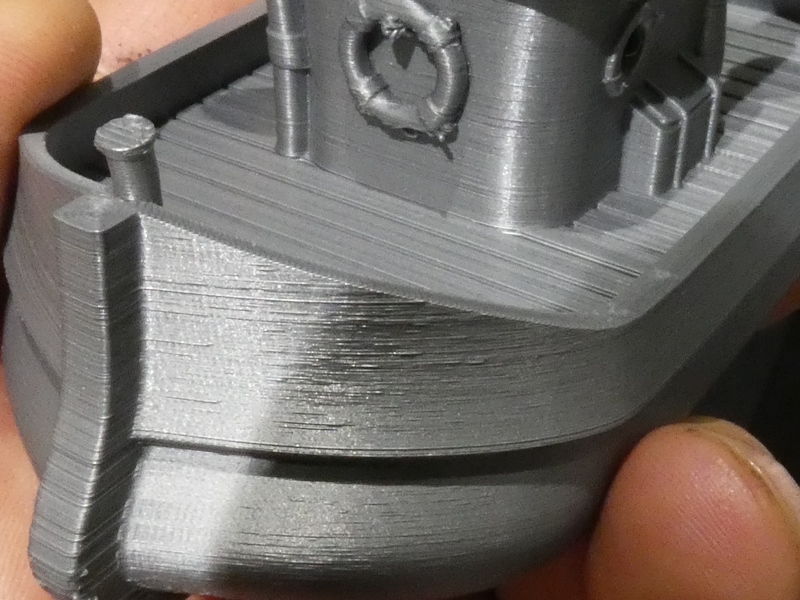

３Ｄプリンターのベンチマークテストに使用される有名なサンプル（性能の優劣が出やすい）です。	船首の方形が垂直方向に緩くカーブする部分です。よく見ると方形のトレースに縞状の乱れがあります。

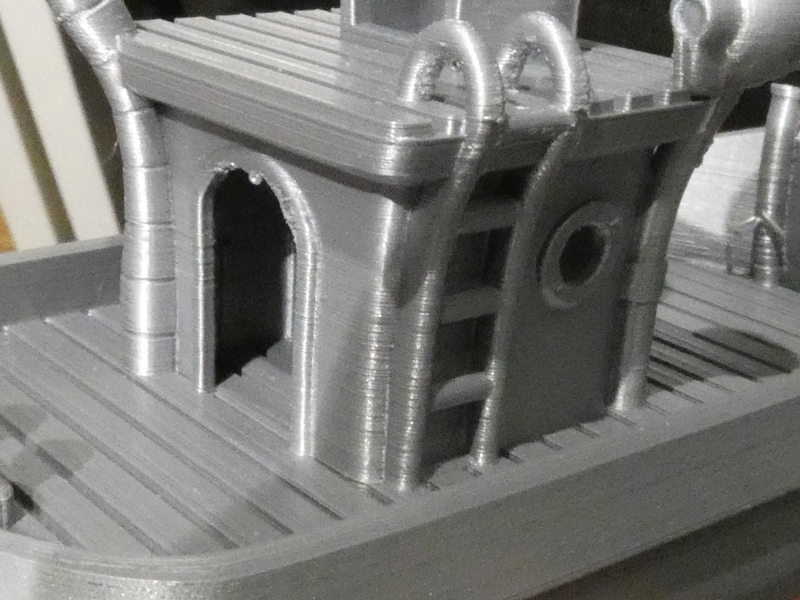

デッキの細かな造形部分です。梯子の細い手摺など、高精度で出力されています。出入口上部のオーバーハングも、ＦＤＭ方式では優れた成型結果です。ここまで拡大するとさすがに積層痕が見えていますが、群を抜く性能が与えられています。

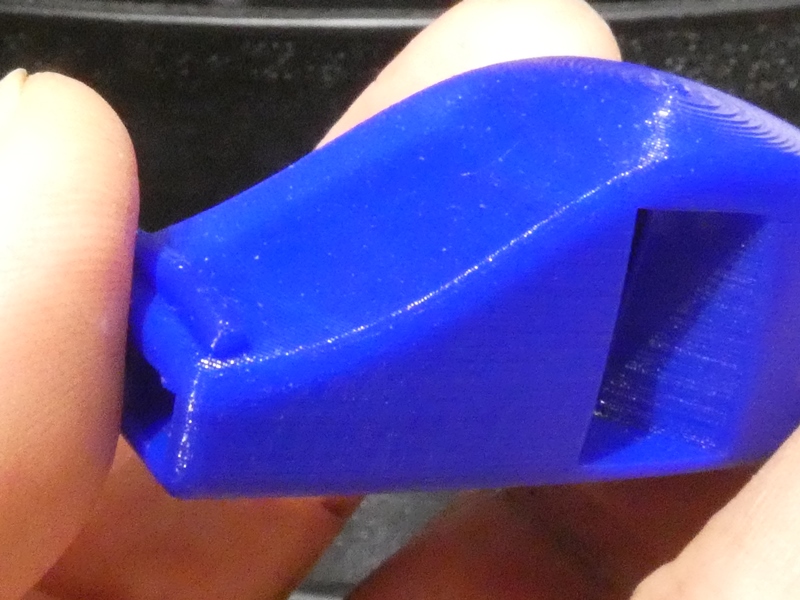

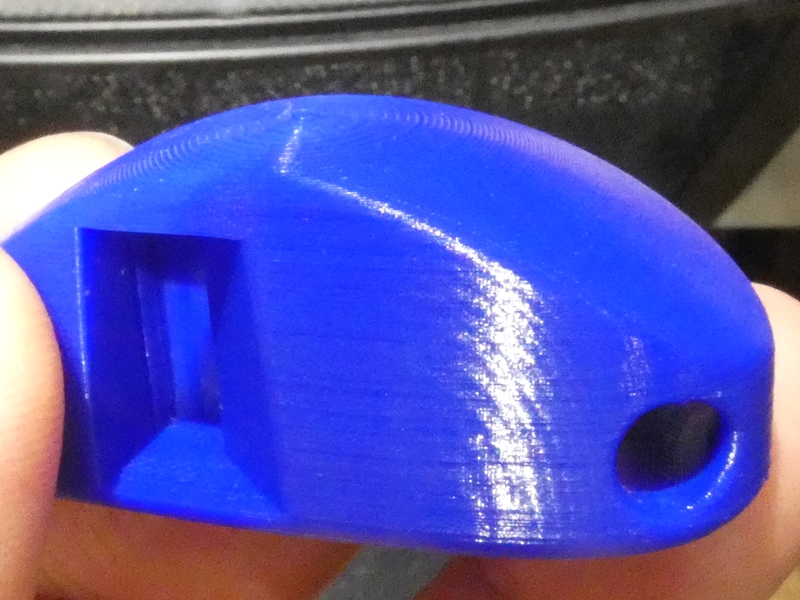

ホイッスルの出力結果です。単純な形状なので、性能の優劣にさほど影響されません。	それでも表面の滑らかさは驚異的です。指先を触れるとつるつる感があります。

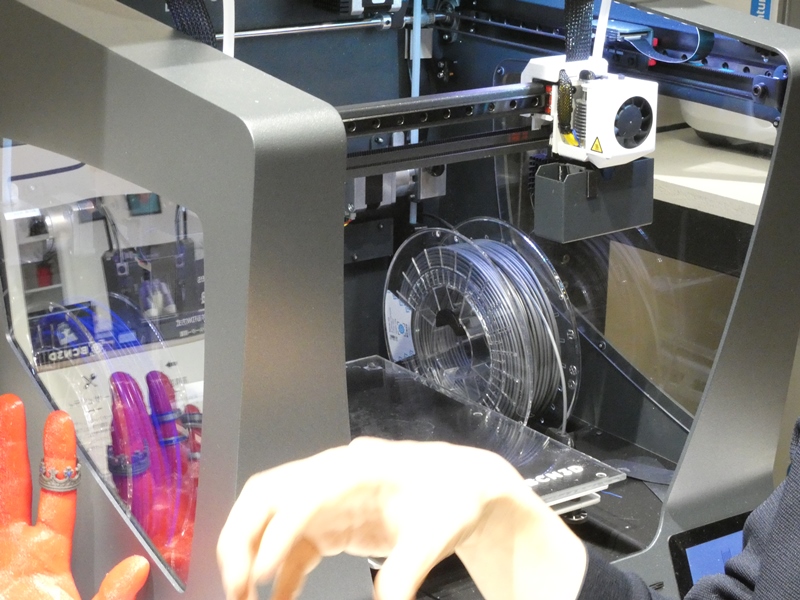

本体の各部を詳細に観察します。剛性感のある本体筐体は一体構造のようです。	上面から前正面にかけて開放された構造で、筐体に構成部品の接合部が見当たりません。

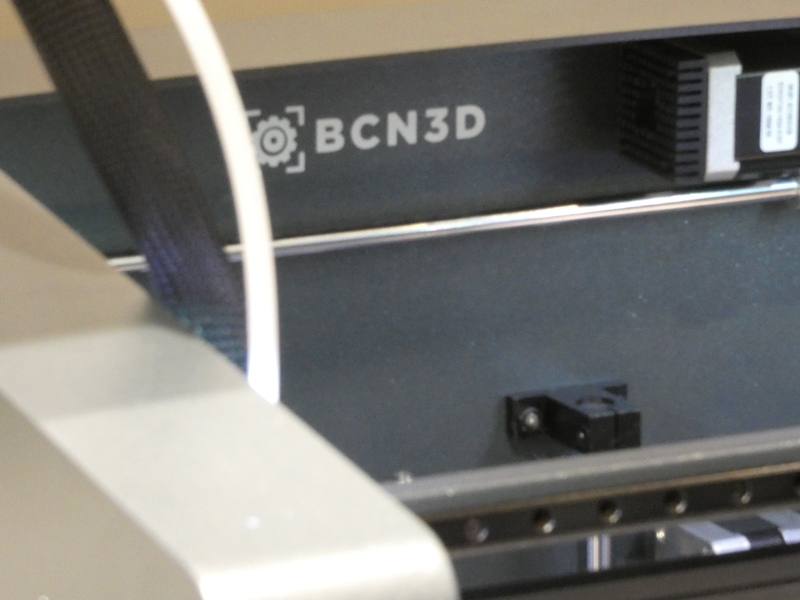

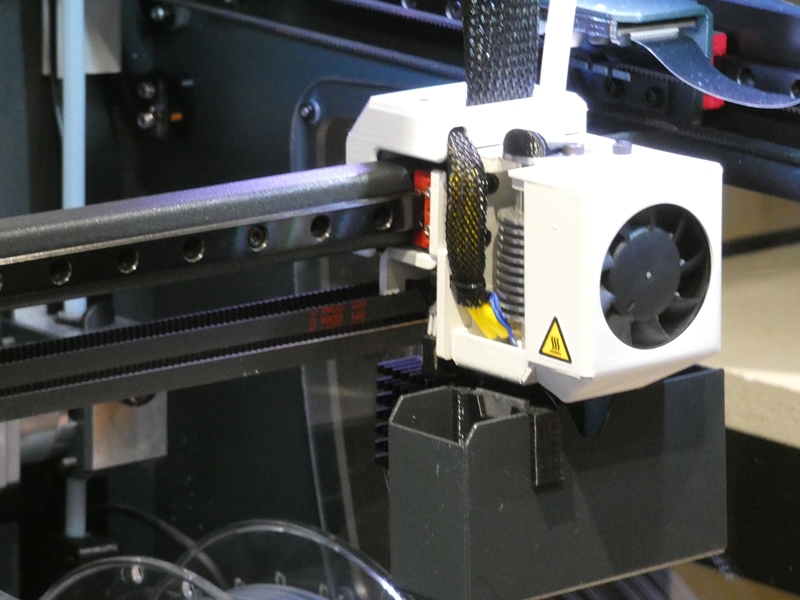

水平方向のＸ軸・Ｙ軸駆動にはリニアガイドが使われています。リニアシャフトとブッシュの組み合わせでは剛性が不十分です。	ホットエンド（デュアル）の待機位置にノズルのクリーニング機構を装備しています。

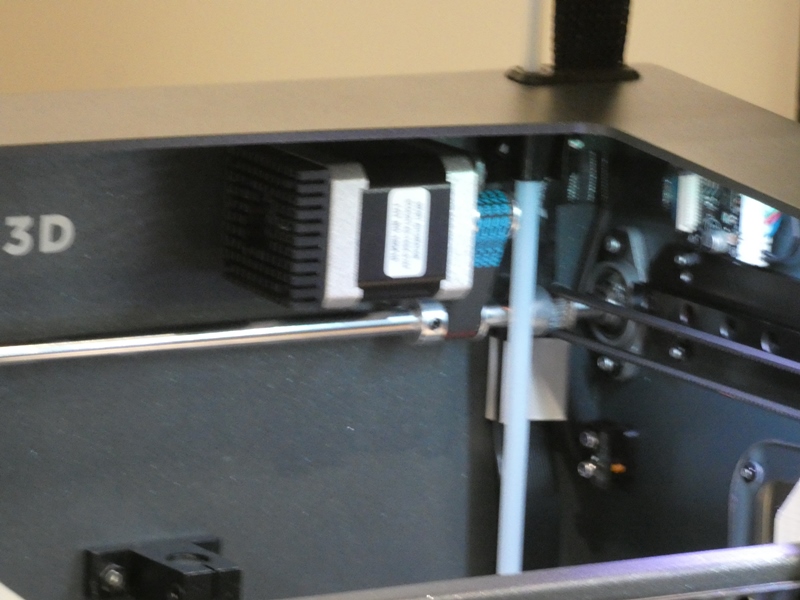

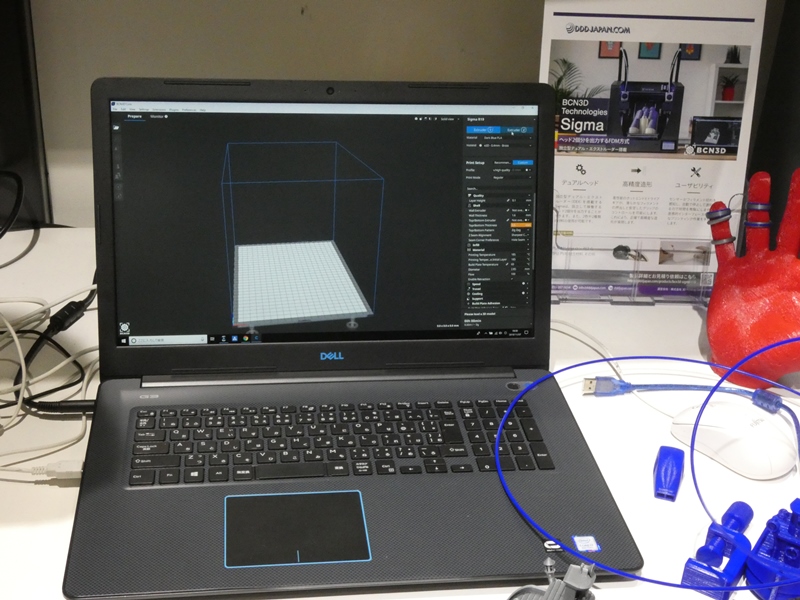

２基のエクストルーダを直列に配置することで、フィラメントを完璧に送り出します。	スライサーにはＵｌｔｉｍａｋｅｒ社のＣｕｒａが使われています。ＢＣＮ３Ｄ製品用にカスタマイズされているそうです。

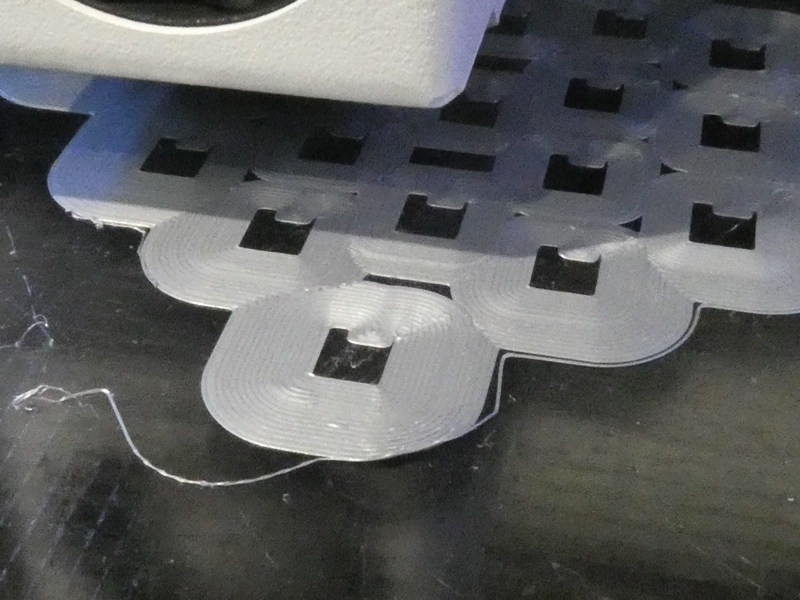

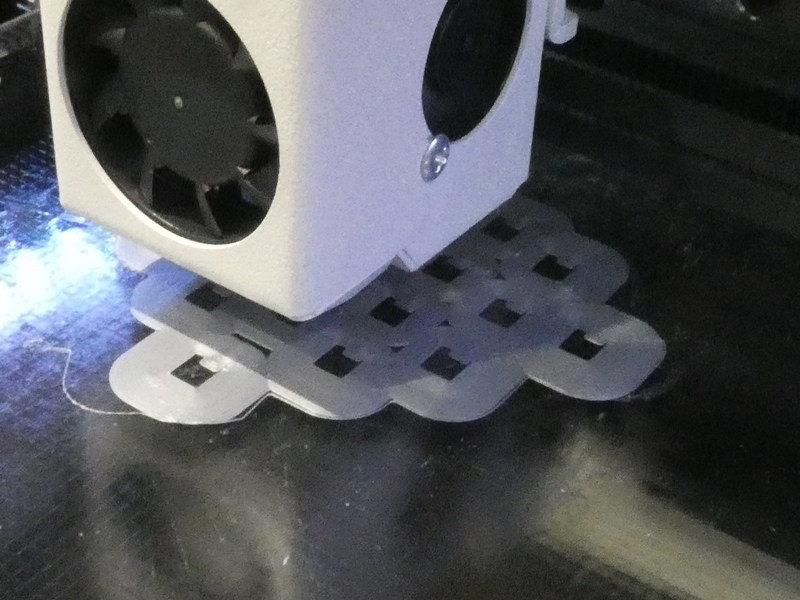

造形のデモンストレーションが始まりました。ホットエンド部の冷却ファンが微妙に制御されています。	気流がノズルに当たると溶融温度を下げるので、僅かに下の射出直後のフィラメントに当てる調整が難しいそうです。

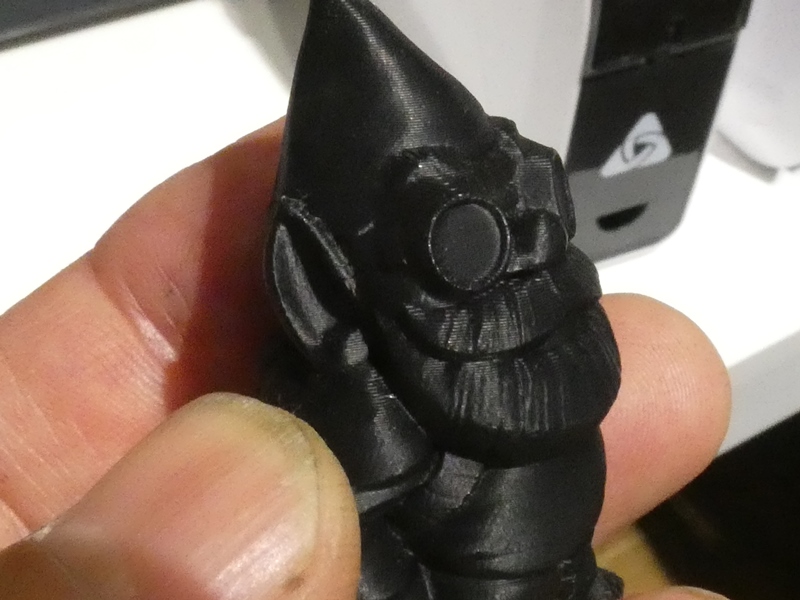

別の造形サンプルです。このようなフィギャー的な造形は大体綺麗に出来上がります。難しいのは機械部品等です。	不定形で不規則な形状に隠れてしまい、平面性や幾何曲面の成形精度が分かりません。

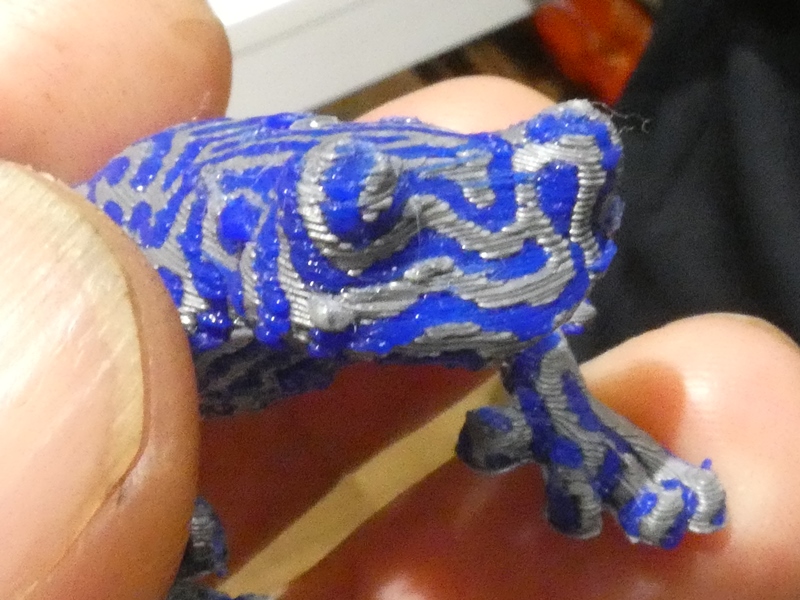

ＳｉｇｍａＲ１９はデュアルホットエンドを備えるので、このような色の異なるフィラメントによる造形が可能です。このサンプルは積層厚みが大きいことと、フィラメントの溶融特性に差があるようで、ホイッスルのサンプルなどに比べるとかなり粗い仕上がりです。２色による造形や、同時に２個の造形が可能と説明されていますが、機械部品を精密に仕上げたい用途にはあまり意味がないと思います。特にＸ軸方向の成型サイズを極端に狭める点は歓迎できません。ノズルのクリーニング機構もＸ方向サイズを小さくしています。ホットエンドをシングルとし小型化したクリーニング機構を装備すれば、Ｘ軸造形サイズを大幅に拡大出来るはずです。その上で、現状の半額程度に販売価格を見直して欲しいものです。

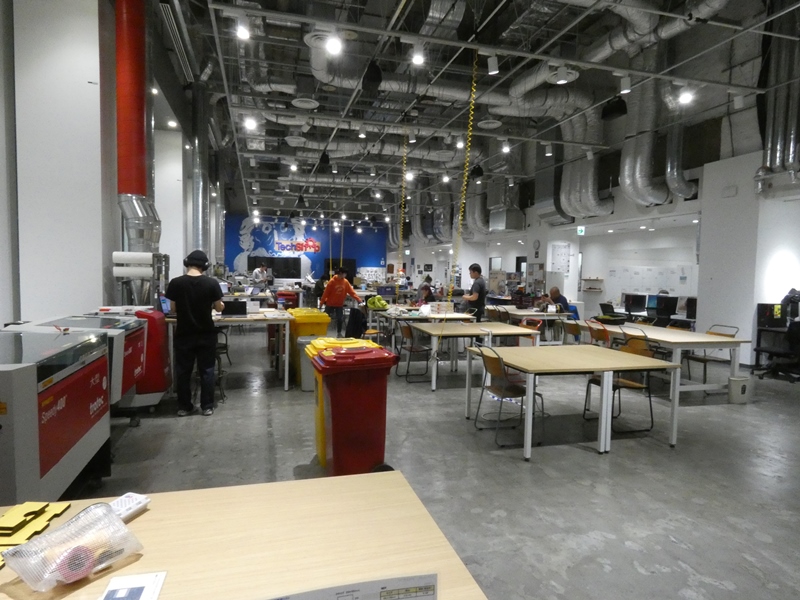

販売会社の外国人スタッフとしばらくフィラメント材料の話をした後、作業室の方を眺めてみます。	広大なスペースに加工機械や作業台がゆったり配置されています。天井高もかなりあります。

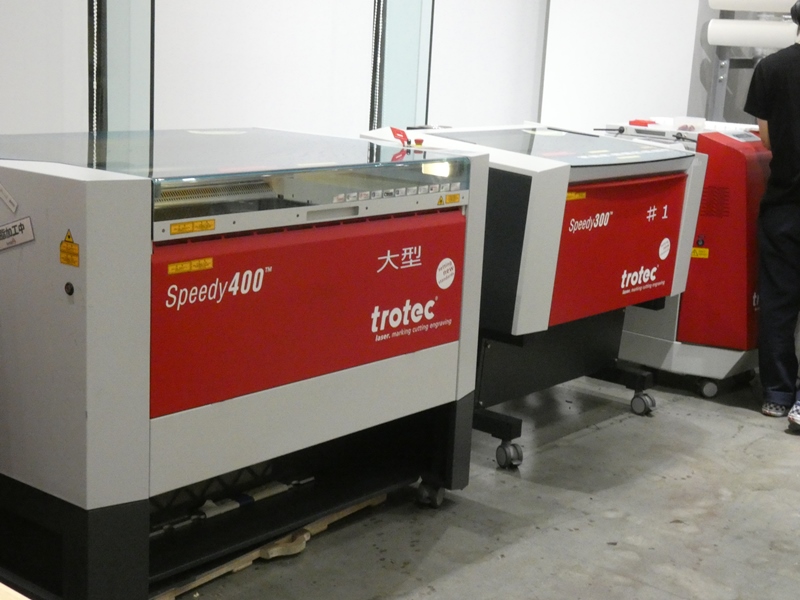

利用者や製作品の詳細が分からないようにとの注意を受けて写真撮影しています。すぐ左手前に配置されているのは、ｔｒｏｔｅｃ製のレーザー加工機です。やはり３Ｄプリンター＋レーザー加工機＋ＮＣ旋盤・・ｅｔｃ＋ＣＡＤは、今日的なものづくりを支える要素ではないかと思います。スタンス的には守谷工房と一致します。
圧倒的な違いは「設備投資」の金額です。加工サイズ７６２ｍｍ×４３２ｍｍのＳｐｅｅｄｙ３００（右側）は中古品でも１５０万円、１０１６ｍｍ×６１０ｍｍの大型Ｓｐｅｅｄｙ４００（左側）は３００万円以上（中古品）します。とても自前で導入を検討できる範囲ではありませんが、先のことは分かりません。いつかきっと・・
