・レーザー加工機　レーザー管交換

工房のレーザー加工機は８００ｍｍ長、出力５０Ｗのレーザー管を装着しています。導入以来色々なトラブルに見舞われながらも、アイデアに形を与え、製作品の範囲拡大に大いに貢献してきました。３年ほど使用してきて、どうやら出力が落ちてきたようです。ハーフミラー直下でレーザービームを観察すると、レーザー痕が複数の点に分かれており（分極？）、パワーが１本のビームに収束していません。加工速度を下げれば切断できなくありませんが、切断面の状態が悪化します。円高が進み５０Ｗ管を２万円以下で購入できるので交換します。

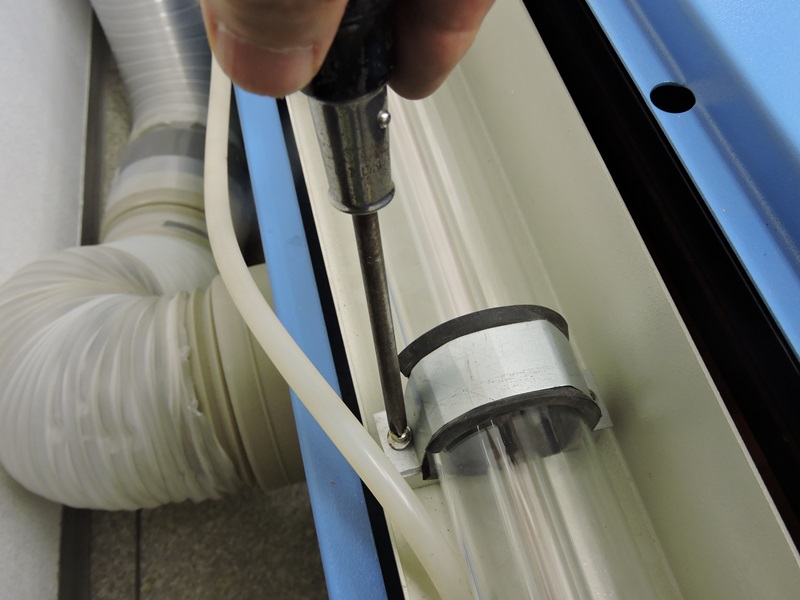

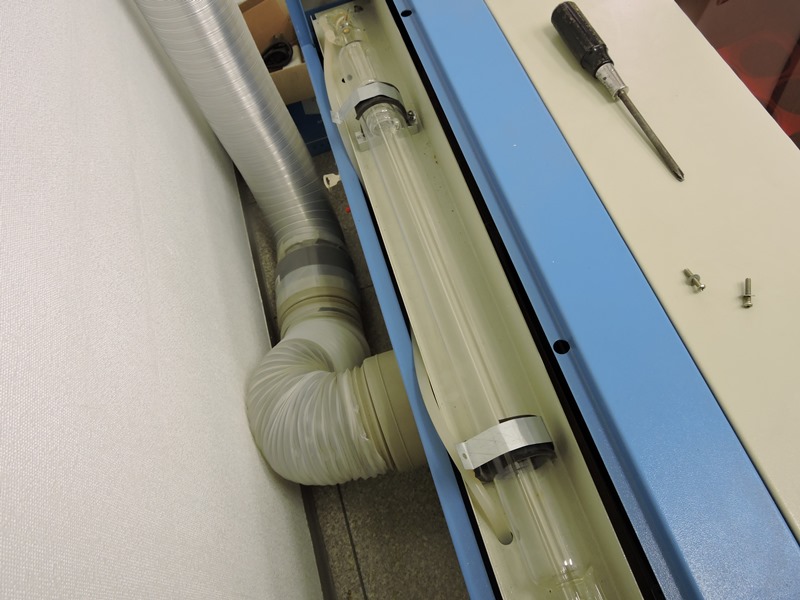

元のレーザー管を取り外します。２か所の固定具からネジを緩めます。	ラバーを介した単純な固定方法なので、簡単に外れてきます。取り付け位置の再現性は最低です。

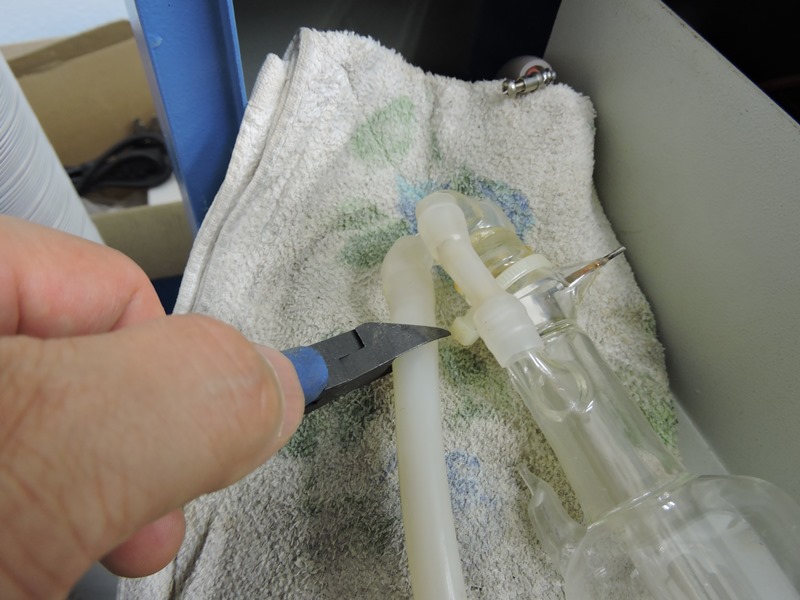

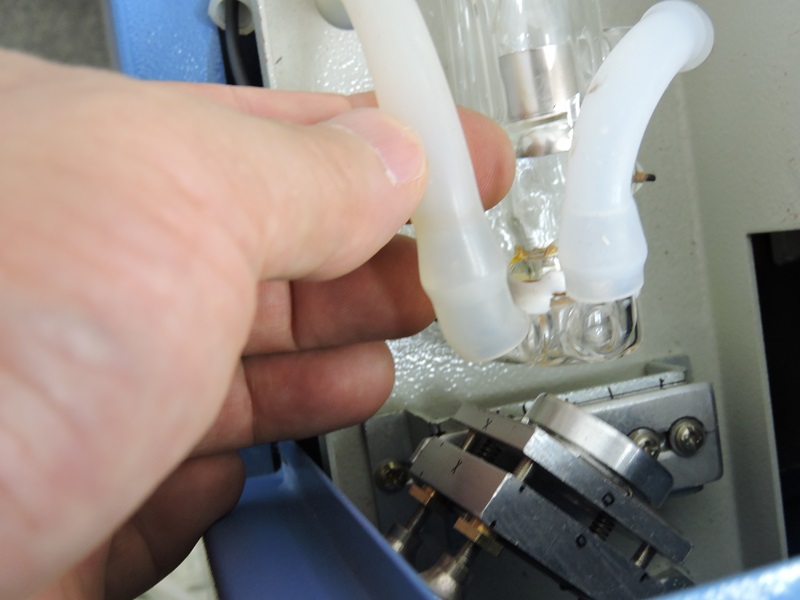

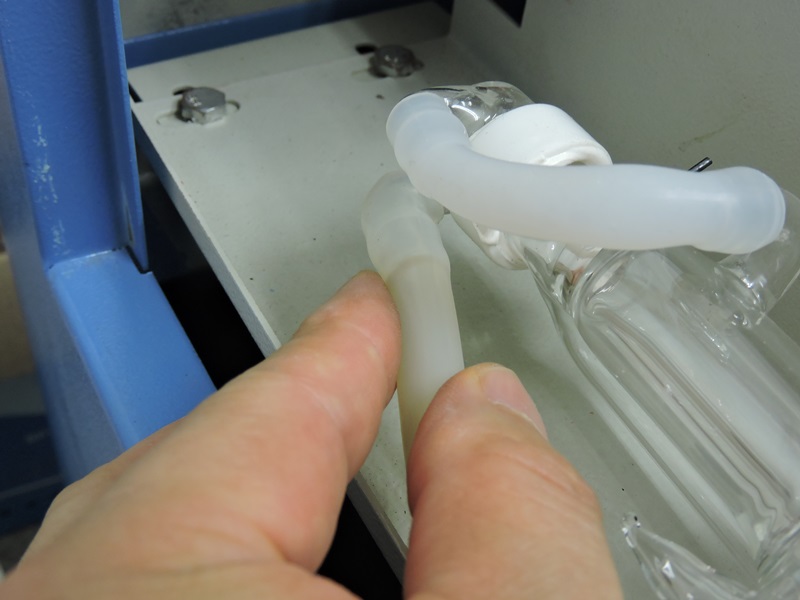

水冷用のシリコンチューブを抜き取らなければなりません。固着しているようなので根元で切断します。	交換用のレーザー管には新しいシリコンチューブが付属しているので、再利用する必要はありません。

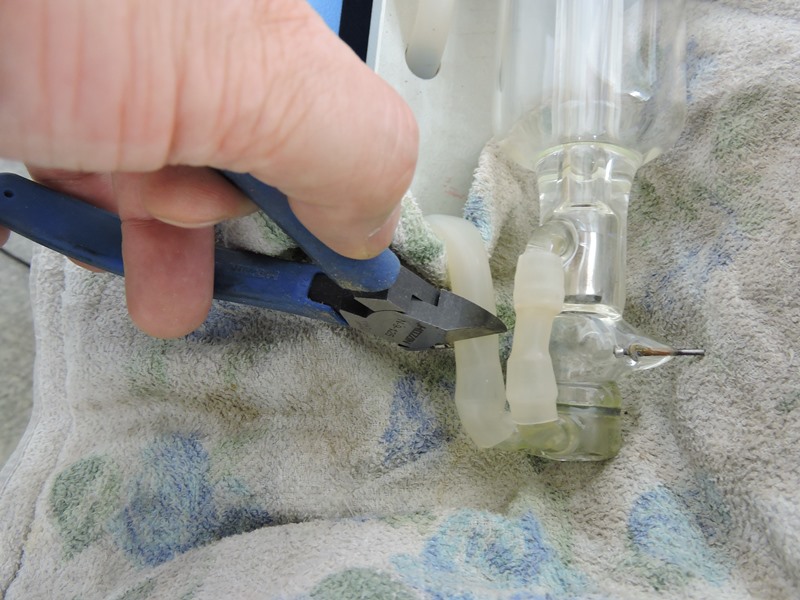

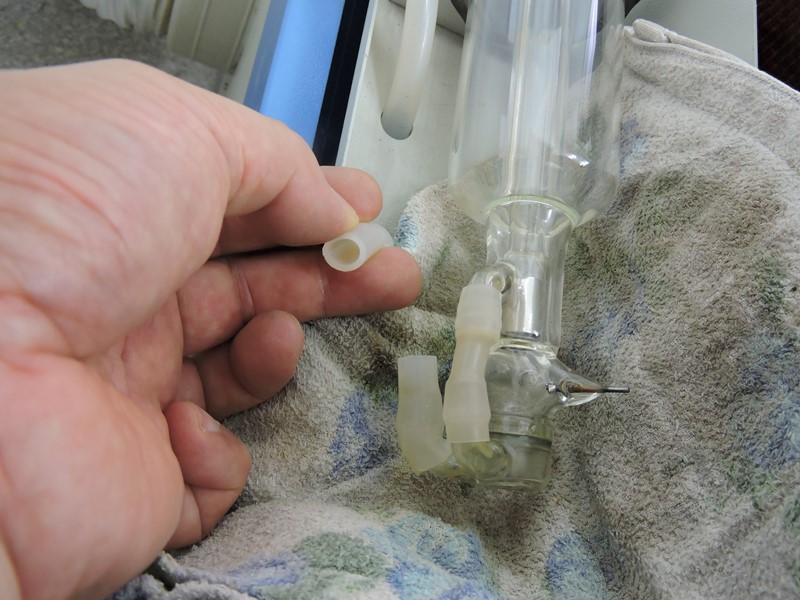

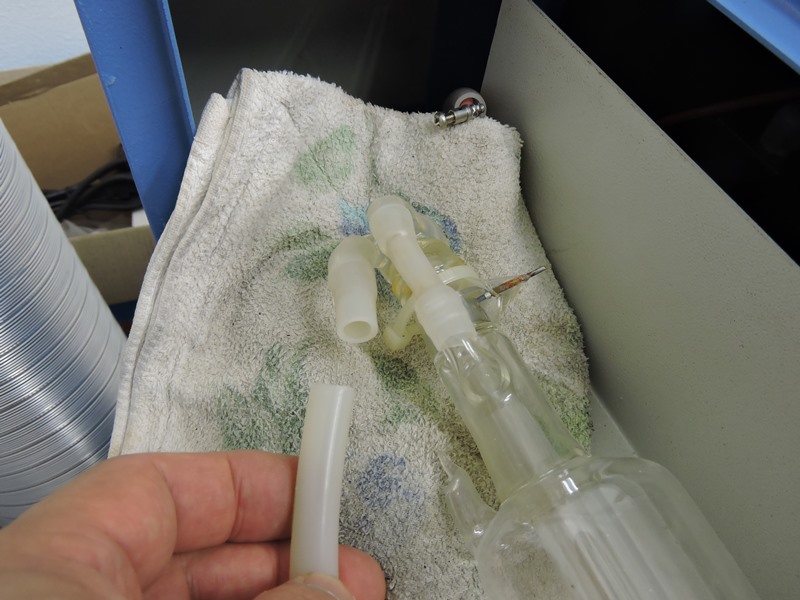

アノード側のシリコンチューブも切断します。残留水が周囲を濡らすと厄介なので下に雑巾を当てています。	夏場は水温が上昇しタンクにぬめりが出ることもあります。その割にガラス管内やチューブは綺麗な状態です。

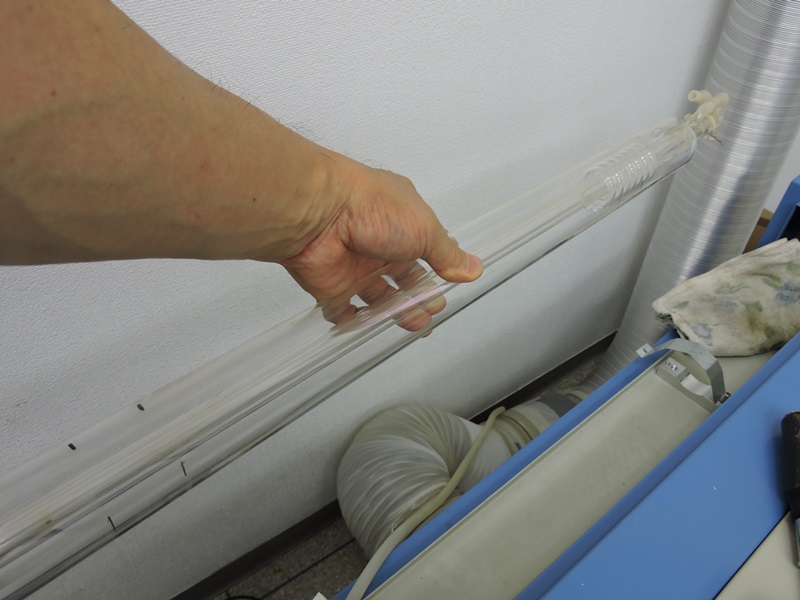

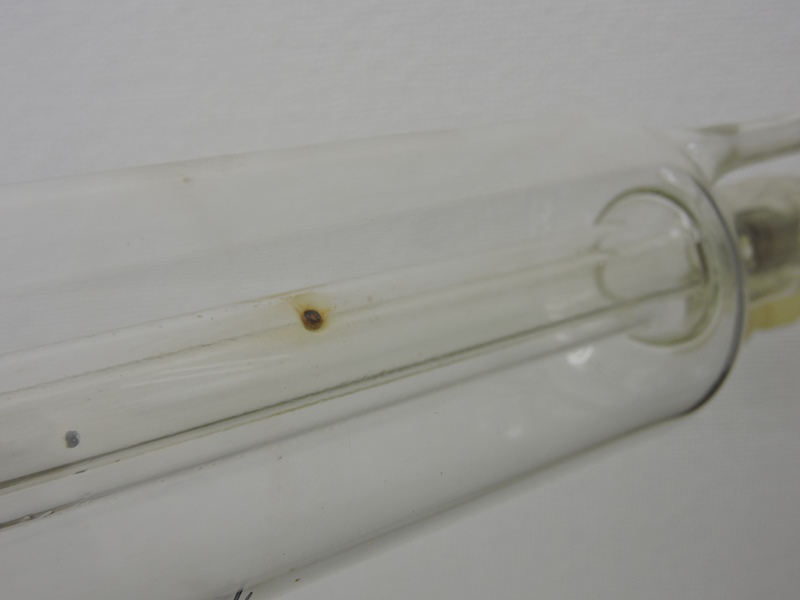

丁寧に取り外します。出力が低下したとはいえまだビームは出ていますので保管します。	管の内部にところどころ汚れが見えます。この焦げ茶色のスポットは発信管の表面に付着しています。

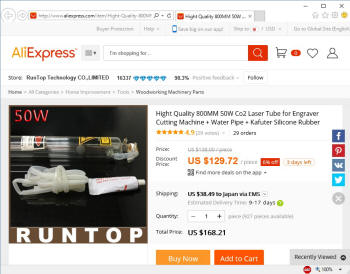

購入先はこちら、ひと月後に見るとさらに＄８ほど安くなっていました。送料がバカになりません。	＄４０近くＥＭＳに払っても配送に最大２７日かかるはずが、今回に限って何故か５日後に到着しました。

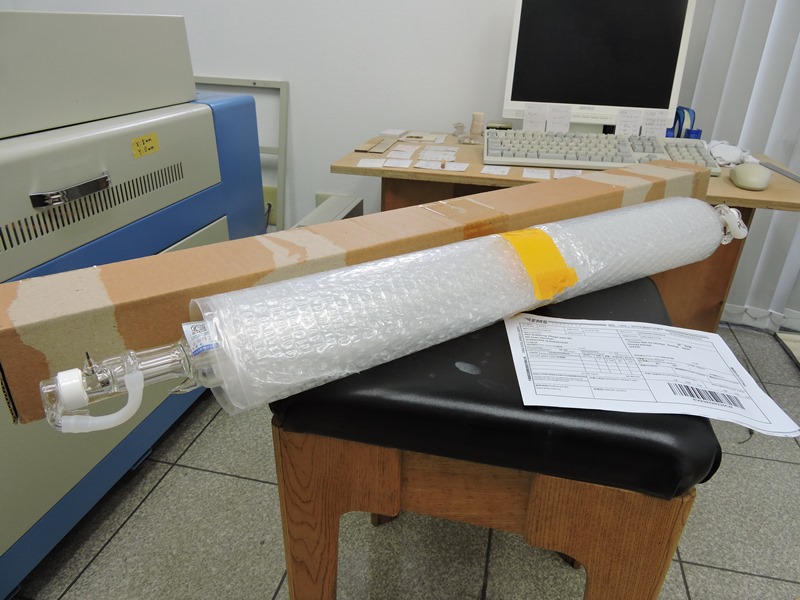

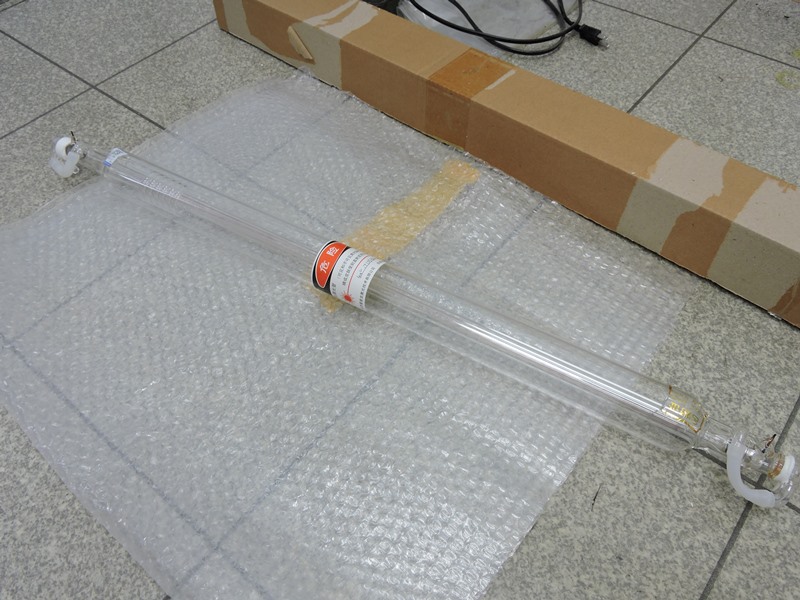

デリケートなガラス製品なので厳重に梱包されて送られてきました。緩衝材にくるんで段ボール箱に入れられ、さらに外側を発泡スチロール箱でパッキングされてきました。

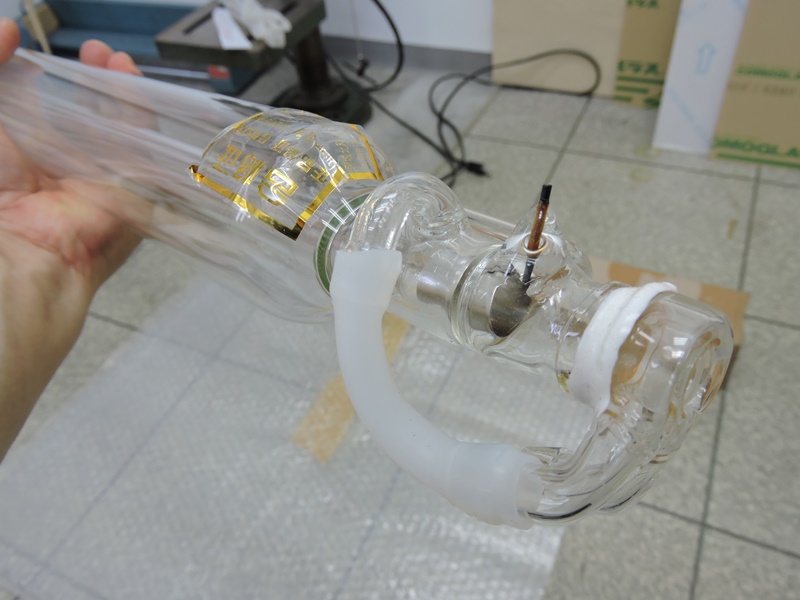

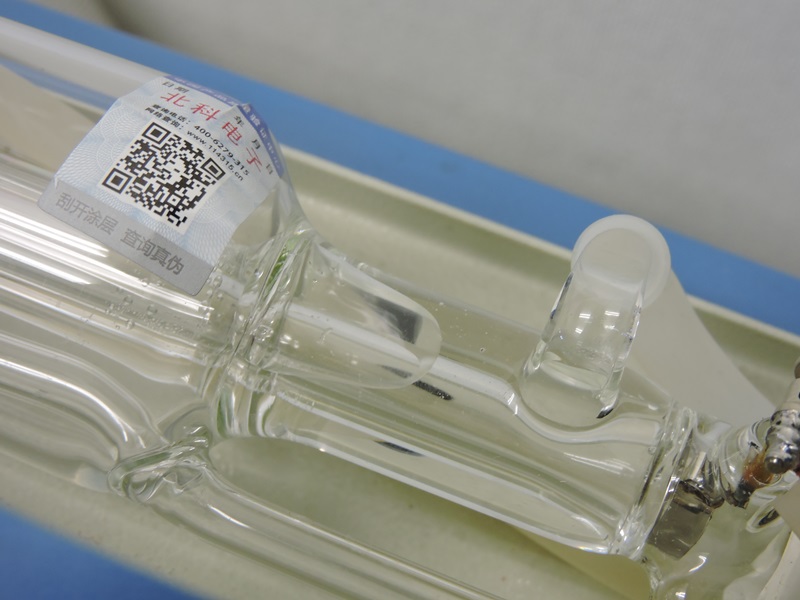

カソード側です。水冷配管とレーザービームの出口、錆かかった電極が見えます。	アノード側です。やはり電極が錆がかっています。新品なので当然ながらチューブ全体が綺麗です。
付属してきたシリコンチューブは内径がひと回り小さく、ガラス配管に被せるには困難が伴います。	付属のチューブを使用せず、元のチューブを再利用することにしました。交換の手間を省略できます。

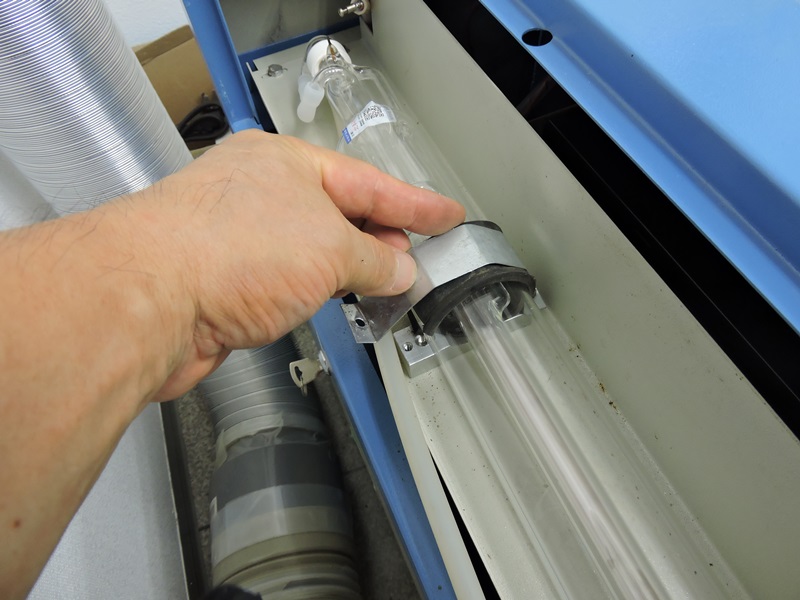

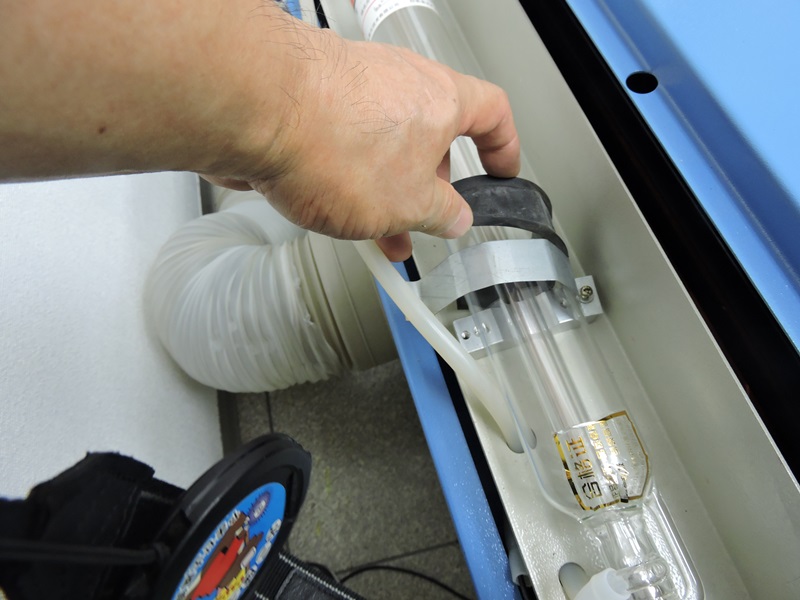

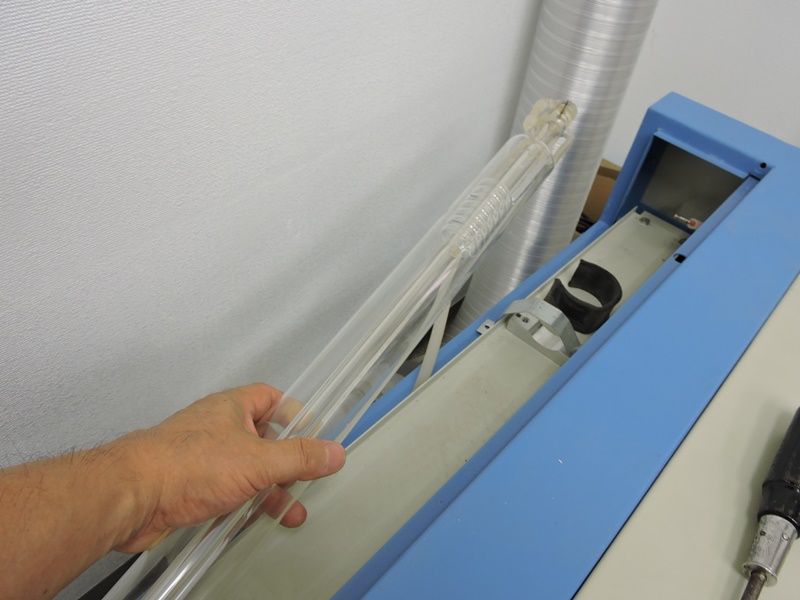

レーザー管を精度の悪いステーに載せ、固定具の位置を合わせます。	ガラス管保護用のラバーを差し入れます。無いよりもマシですが、固定位置の精度を著しく損ないます。

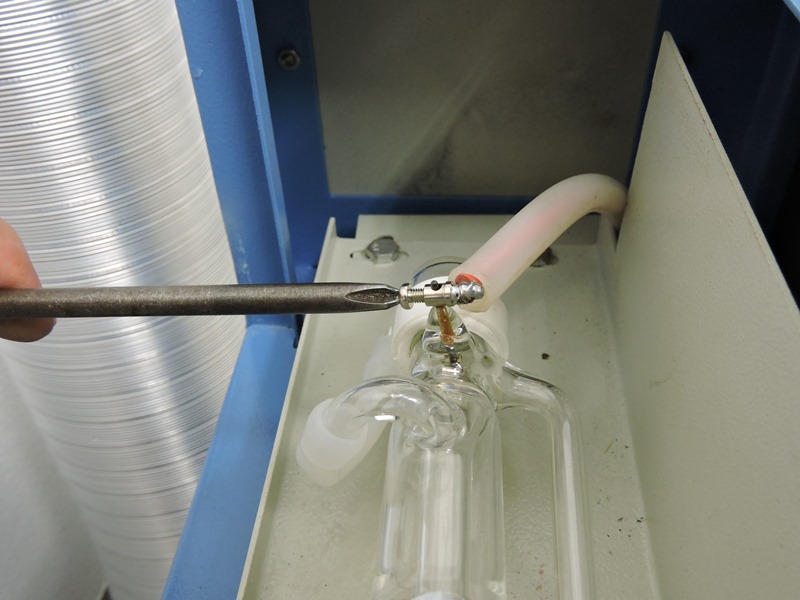

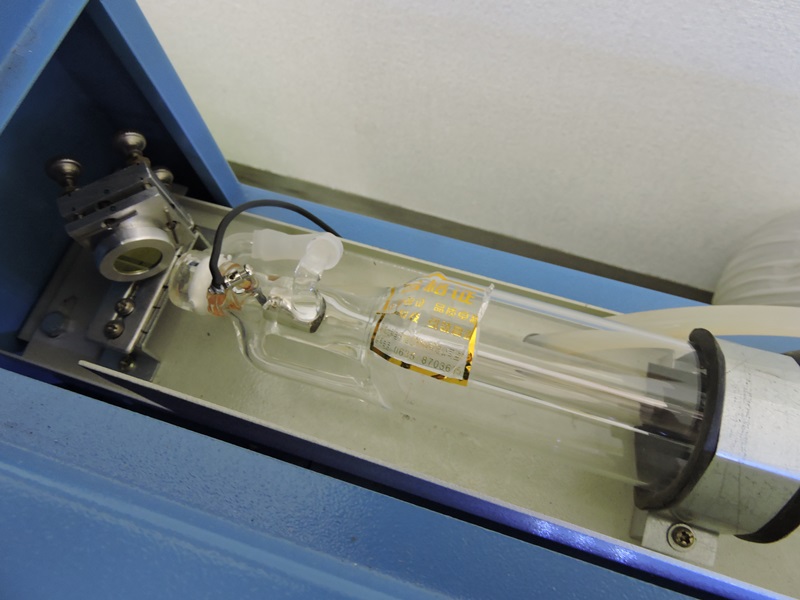

固定具のネジを締め付けます。万が一にもガラス管を「パキッ」とやらぬよう慎重に締めます。	電極の接続には旧来のネジ式ターミナルを利用します。多少錆がかっていても確実に接合します。

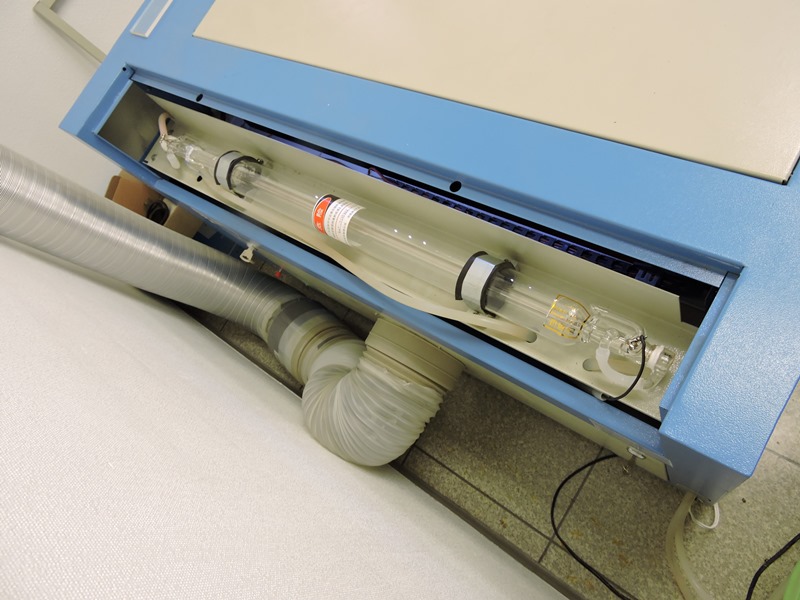

交換取り付け作業終了です。水冷用シリコンチューブや配線を筐体内に小綺麗に始末します。	通電に先立って冷却水の循環を確認します。流路から空気が押し出されるのを待ちます。
レーザービームも正常に出ています。ビームのバイオレット発光が交換前よりも安定しています。実はここからがしんどい作業、光軸の調整にかからねばなりません。
