| ・ジェットバスユニットのビルトイン化１（２０２３．８．１５） |
 かれこれ１０年近く前に、自宅のお風呂にジェットバスを追加する 製品を探したことがあります。浴室関係の製品を散々当たったの ですが、バスユニットを丸ごと交換、すなわちリフォームする以外に 方法がないことが分かりました。既存の浴槽に後から追加できる 製品や工事は皆無のようです。それでもネットを調べていると、 ある会社から浴槽内に投げ込んでジェットバスを楽しめる製品が 販売されていることを知り、大枚をはたいて購入することに。 |
|||||||||
 群馬県みなかみ町にあるデンボー工業株式会社が 製造・販売していたポータブル・ジェットです。 |

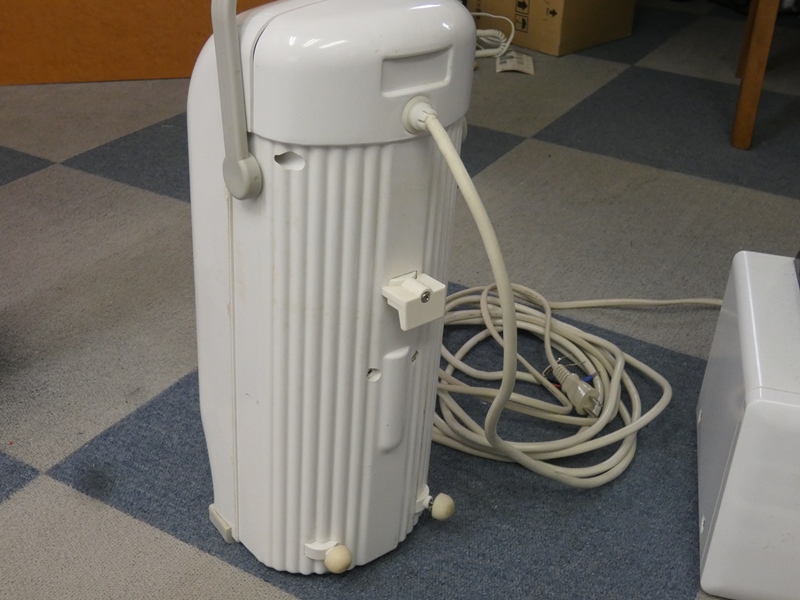

 大型の電気湯沸かしポット（古っ）みたいな 本体を、丸ごと浴槽内に投入して使用します。 |
||||||||

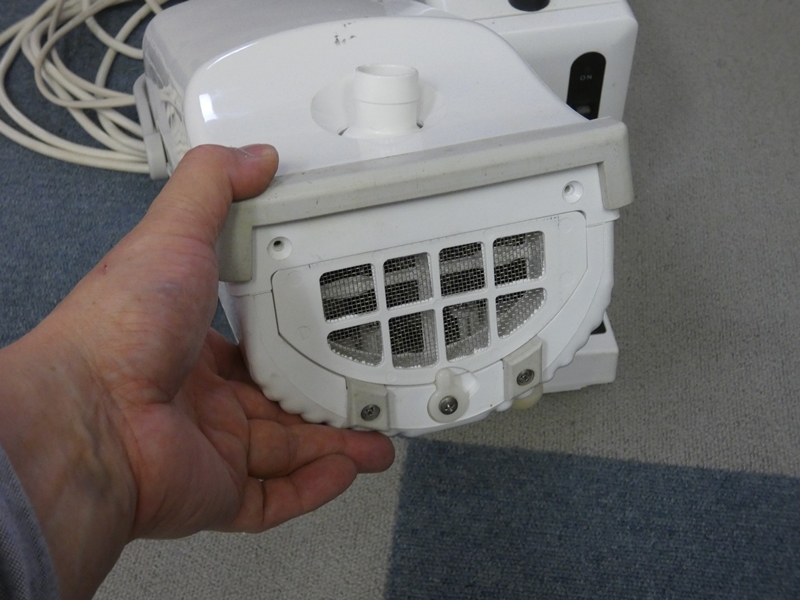

 本体底面にお湯の取り込み口があります。 ポンプを保護するフィルターは着脱式です。 |

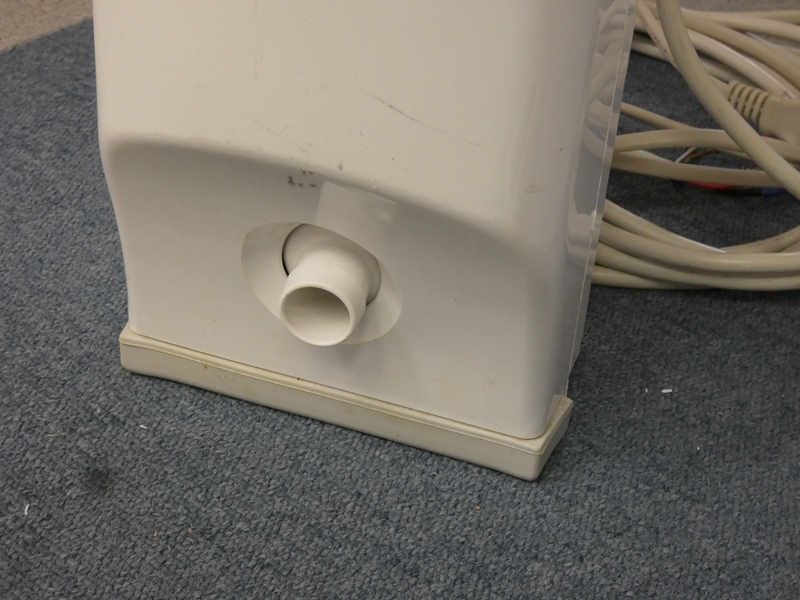

 取り込まれたお湯はポンプで加圧され、空気を 混合されて手前のノズルから吐き出されます。 |
||||||||

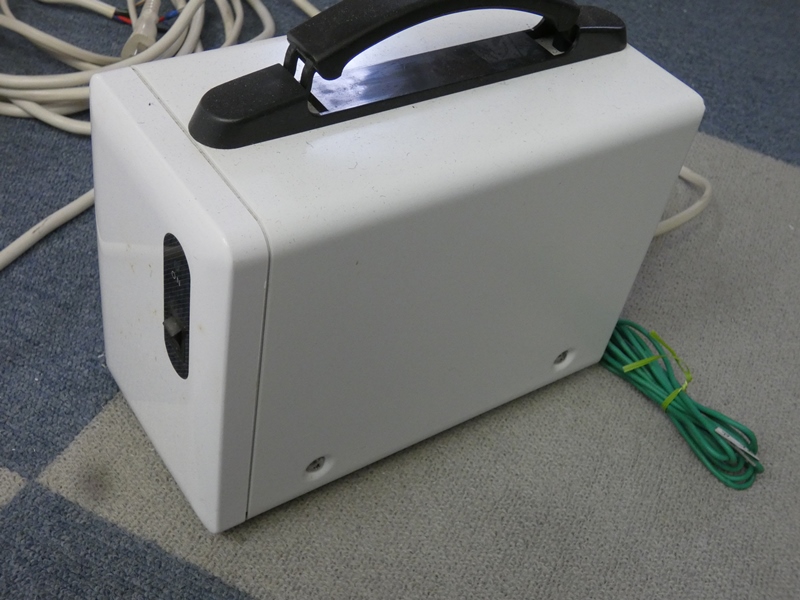

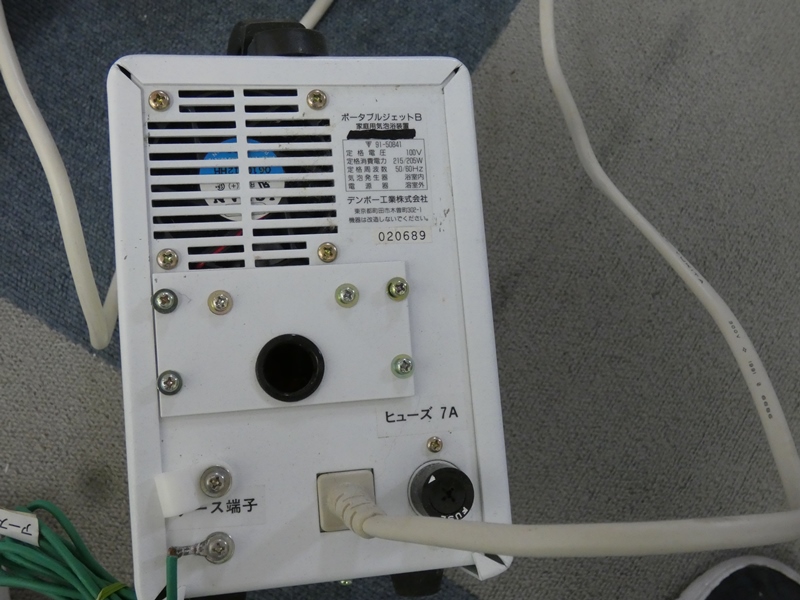

 ＤＣ２０Ｖ、最大８．５Ａの電力を供給する ため、外部電源装置が用意されています。 |
 安全のため浴室外に設置し、長い 電源ケーブルを介して接続されます。 |
||||||||

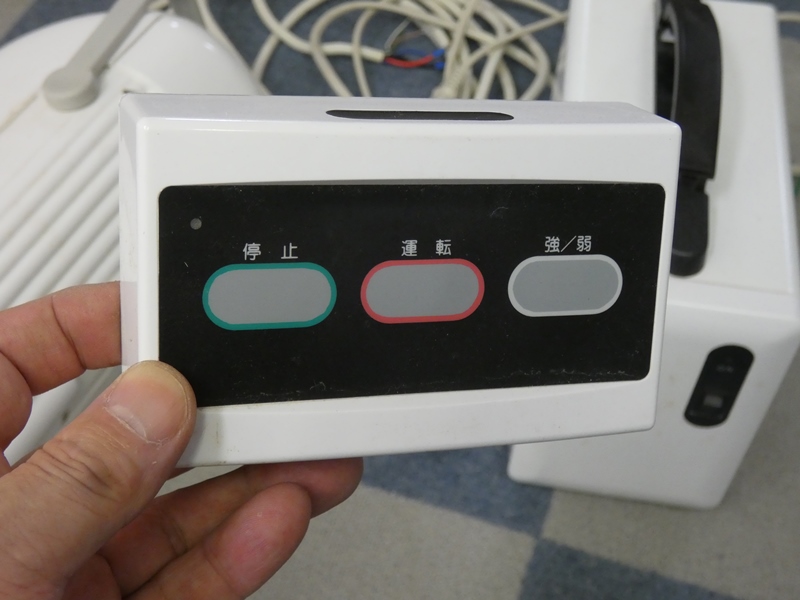

 付属するリモコン装置です。本体上部の受信部に 信号を送り、ＯＮ・ＯＦＦやタイマーを制御します。 |

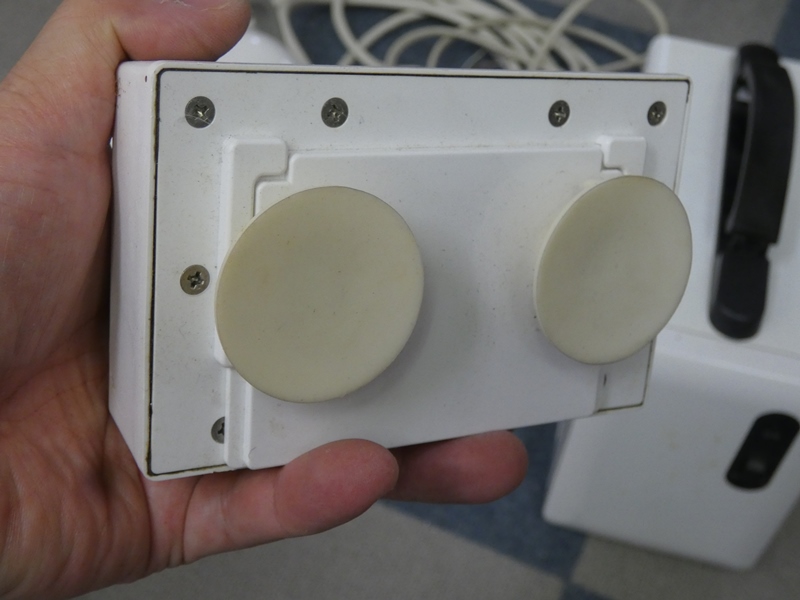

 浴室内に設置し入浴しながら操作するため 完全防水仕様です。背面に吸盤が付いています。 |
||||||||

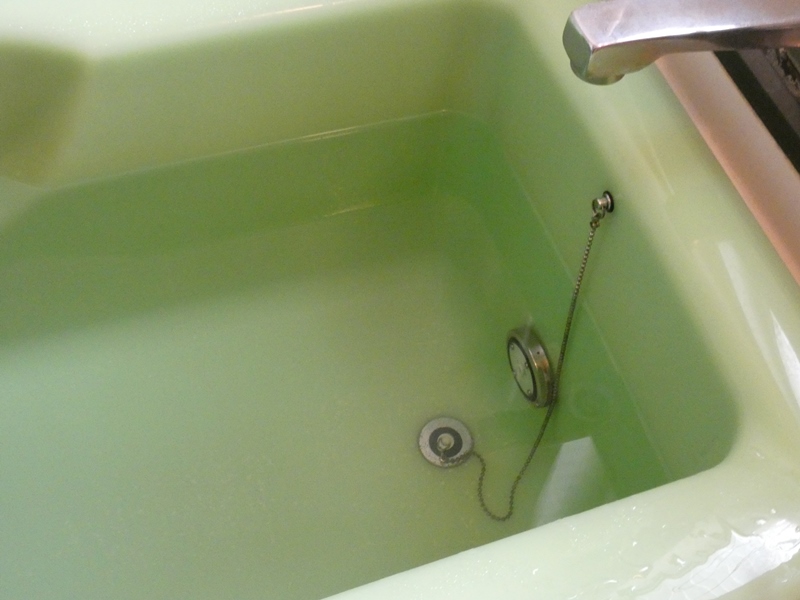

 使用の度にフックを介してこの辺りに本体を設置します。家庭風呂で 気泡浴を楽しめるなど、それはもう極楽気分です。ですが、購入後 本当に数回使用しただけで本体は脱衣場の置物に。義理の両親が いらした時にもう一度使用したのが最後となります。単純な理由で、 浴槽内に本体を入れると狭くなるからです。足を伸ばすことができ ません。本来のジェットバスはビルトイン仕様で、ユニットは浴槽の 外に取り付けられ、浴槽壁面の開口部からジェットが噴き出します。 何とかユニットを改造してビルトイン化できないか、長年の夢でした。 |
|||||||||

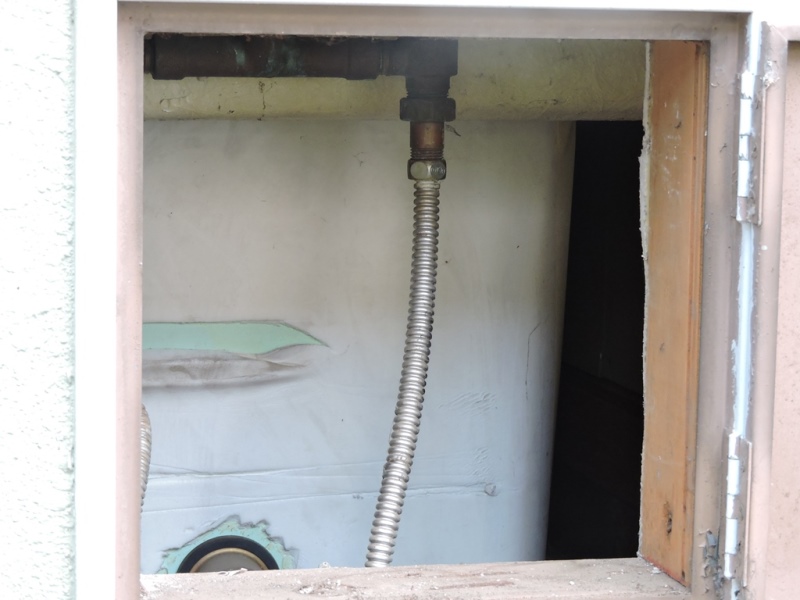

 悶々とした構想を打ち破り、作業に着手したのが ３年ほど前。屋外から浴槽の点検口を確認します。 |

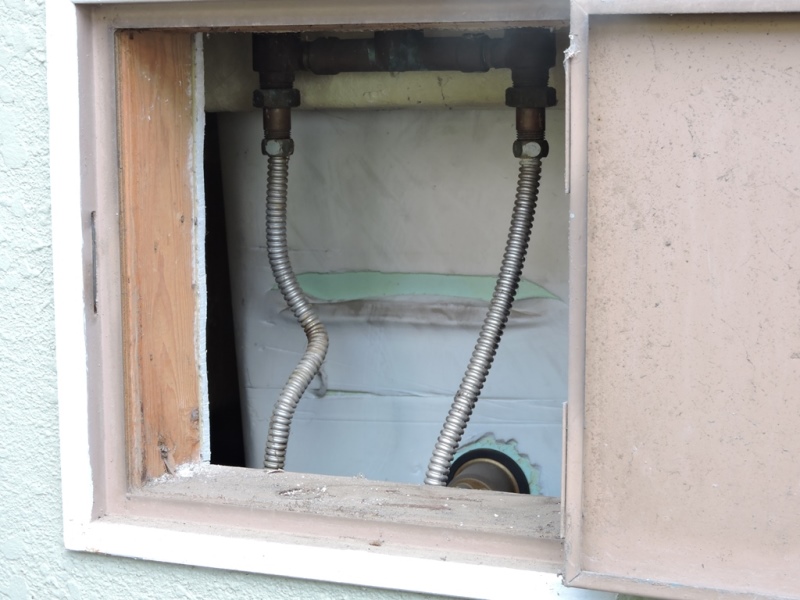

 家屋北側の玄関横、トイレの並びに浴室があり、 点検口から手が届く位置に浴槽側面が見えます。 |
||||||||
 本体から取り出したポンプユニットを設置 可能かどうか、空間のサイズを確認します。 |

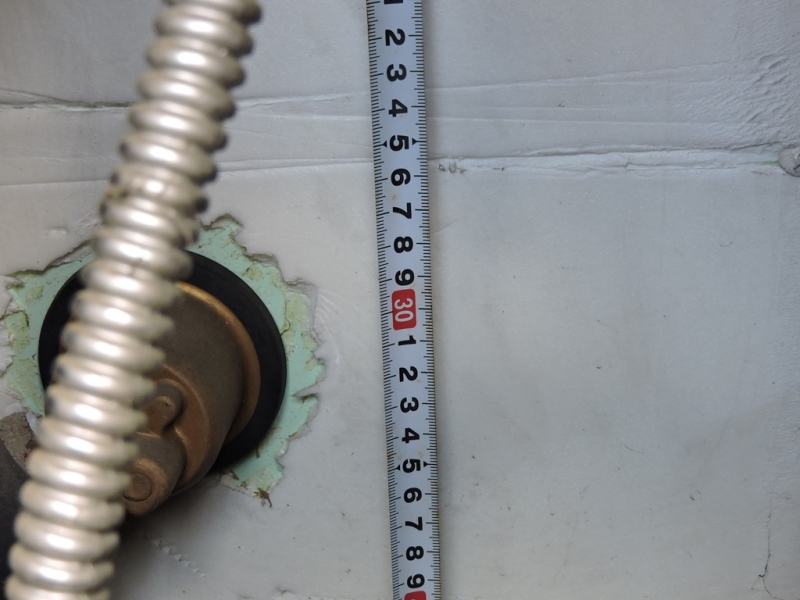

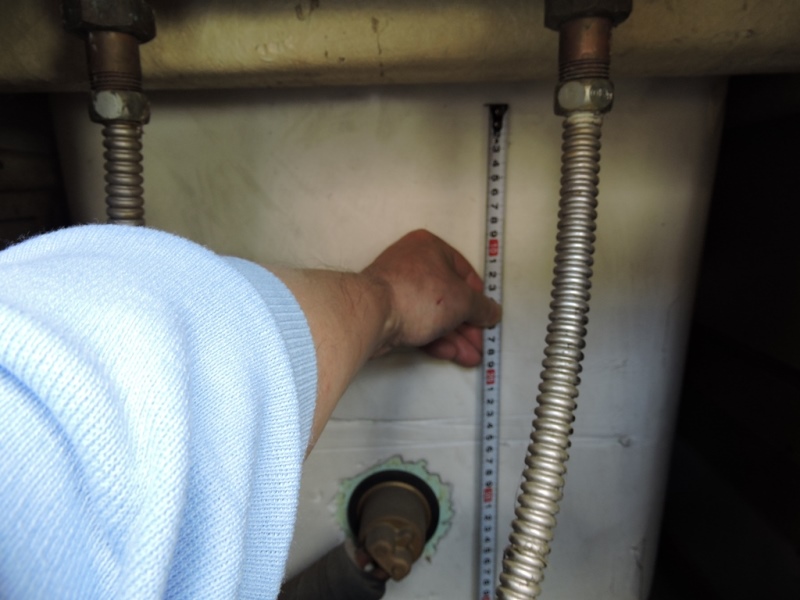

 上下方向に３００ｍｍ弱のスペースがあり、 配管類との干渉は避けられそうです。 |
||||||||
 左右方向には２００ｍｍ以上のスペースが あり、ユニットを取り付けるには十分そうです。 |

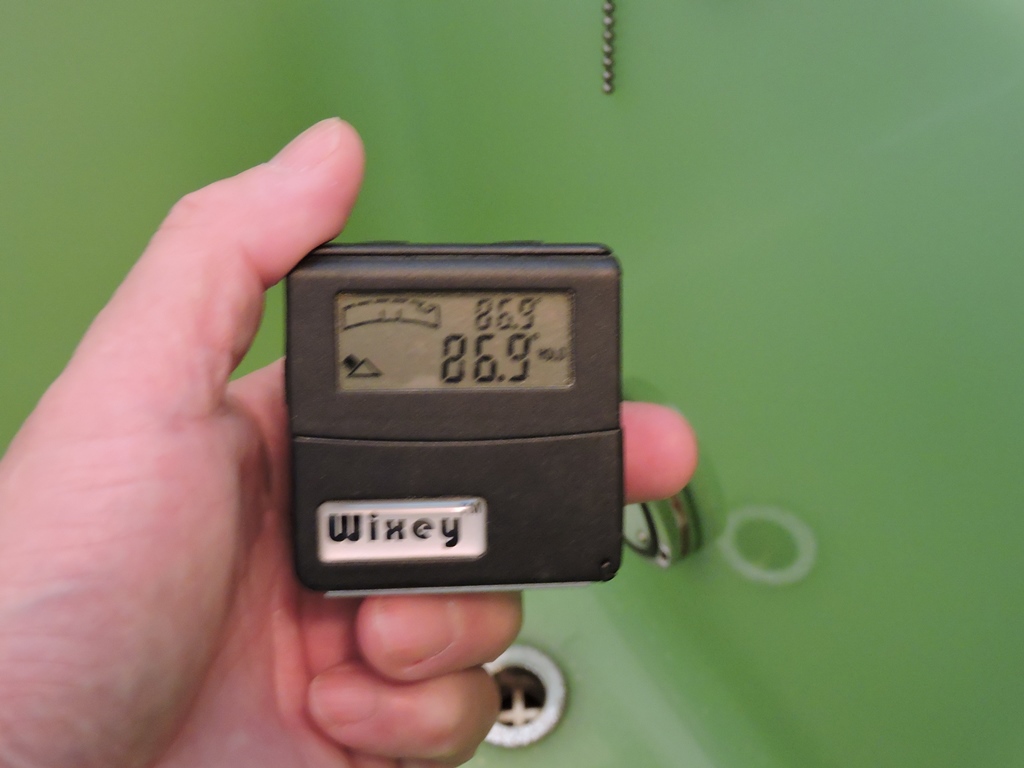

 浴槽の側面は傾斜しているので アングルメーターで傾斜角を測ります。 |
||||||||

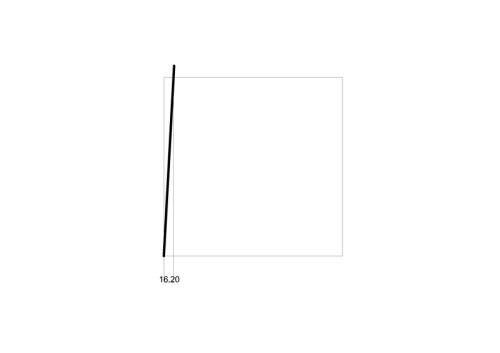

 約８７度の傾斜では、浴槽の上下端で片方に１６ｍｍほど （ＣＡＤ上で）広がるだけです。ポンプユニットの取り付けに 際し、傾斜角を特に考慮する必要はないと判断します。 |
|||||||||

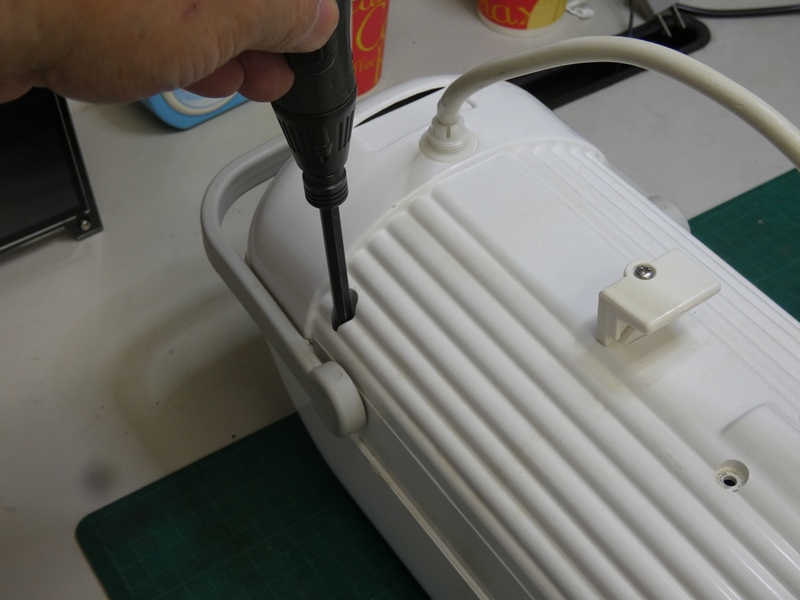

 本体の分解に取りかかります。どのような装置が 組み込まれているのか、この時点では全く未知です。 |

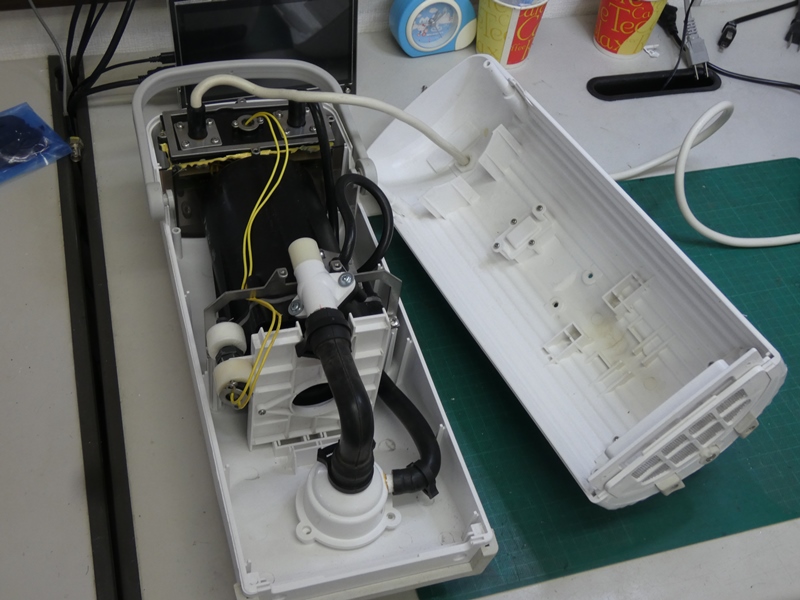

 本体外装の半分を外します。ポンプユニットを 中心に配管やセンサー類が見えます。 |
||||||||

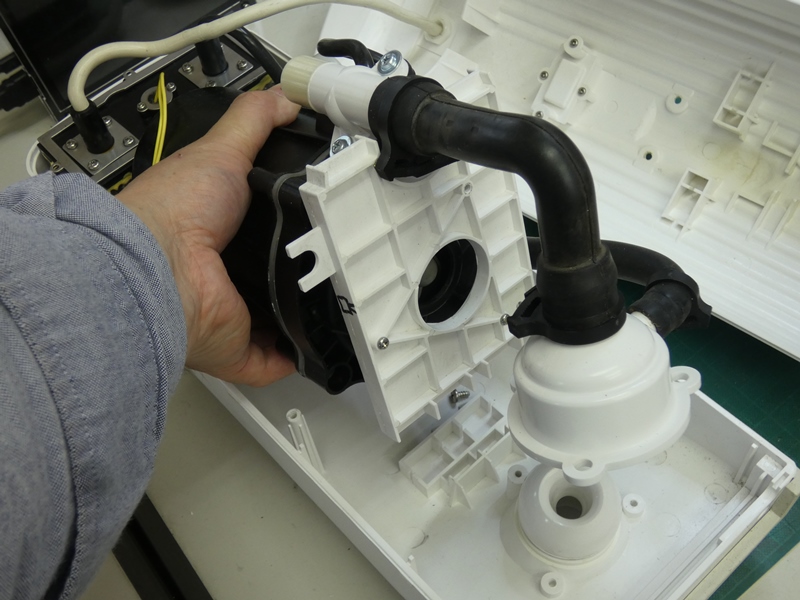

 ポンプユニットを下部の ベースプレートごと取り出します。 |
 ジェットの噴き出し配管の先に、 樹脂製ノズルが組み込まれています。 |
||||||||

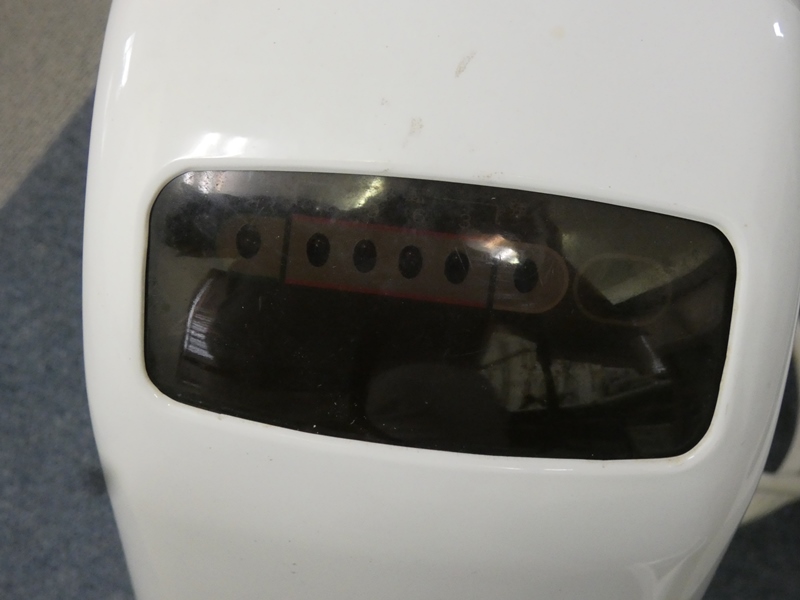

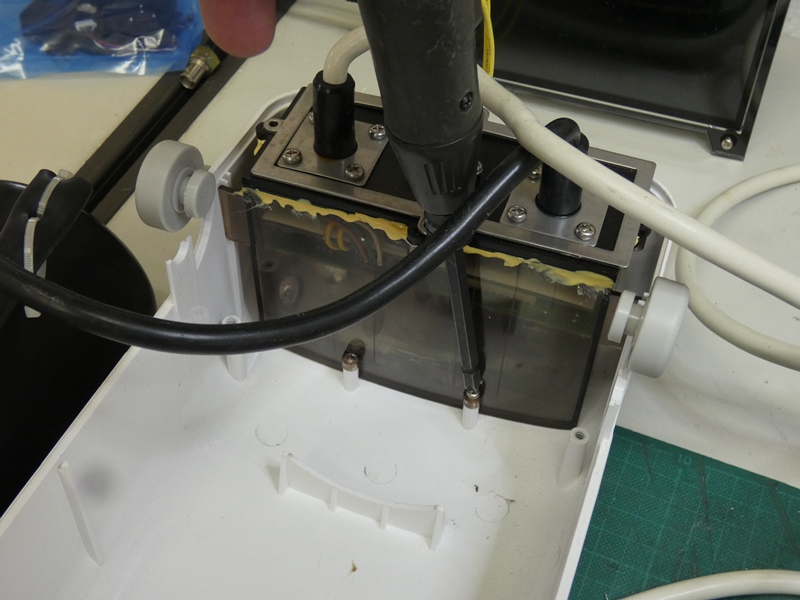

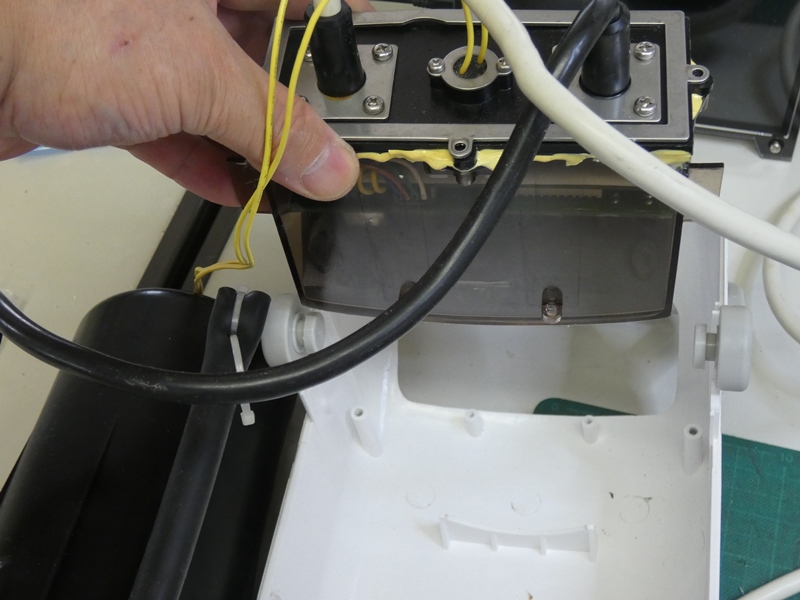

 本体上部にリモコン受光部を含む制御 ユニットが、完全防水で収まっています。 |
 ネジによる固定がないので 簡単に取り出すことができます。 |
||||||||

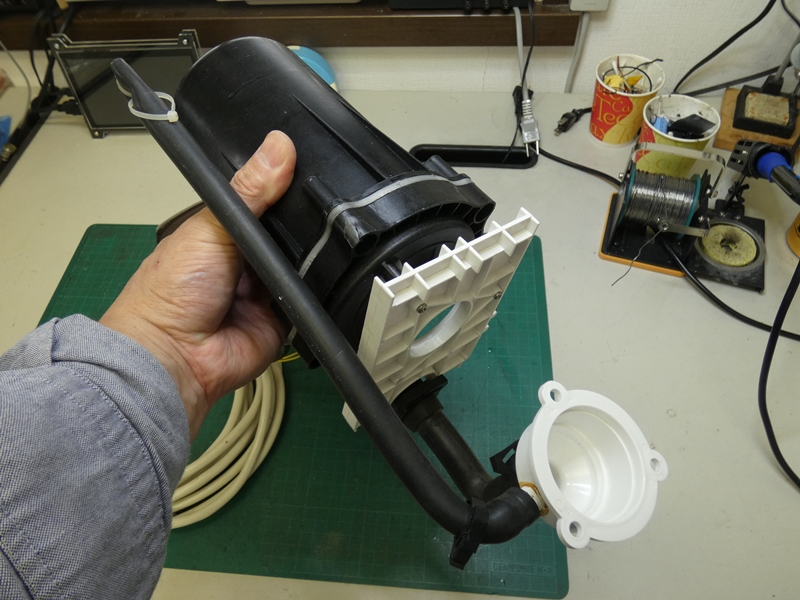

 本体内部に組み込まれていた全ての装置です。使用時は ポンプユニットの半分あたりまでが水中に没します。制御 ユニットから出る黄色の配線とその先の部品は、浴槽内の 水位を検出するフロート式センサー（リードスイッチ）です。 |
|||||||||
 ポンプユニット周りの構造をほぼ把握できましたが、 取り出した状態で動作するかは分かりません。 |

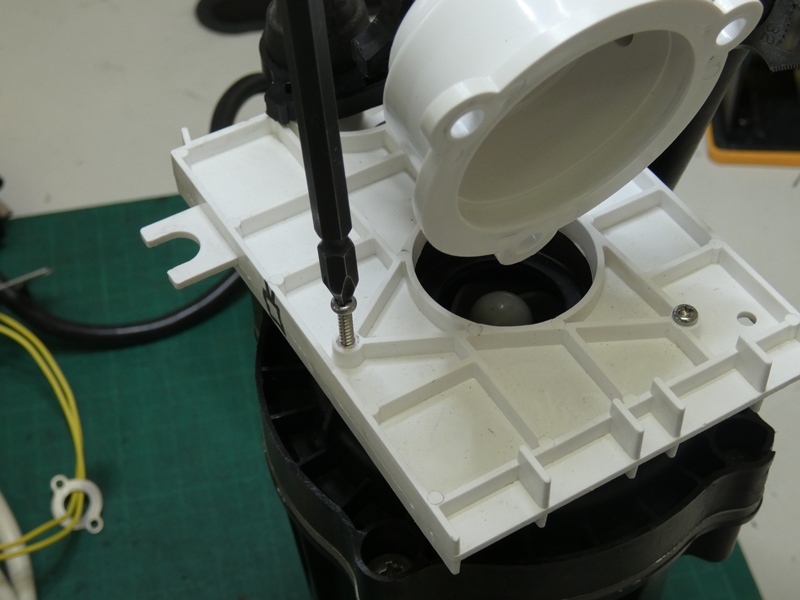

 円筒形のポンプユニットを固定・支持する、特殊な 形状のベースプレートが組み込まれています。 |
||||||||
 本体外装に合わせて成形されている ので、再利用は難しいと思われます。 |

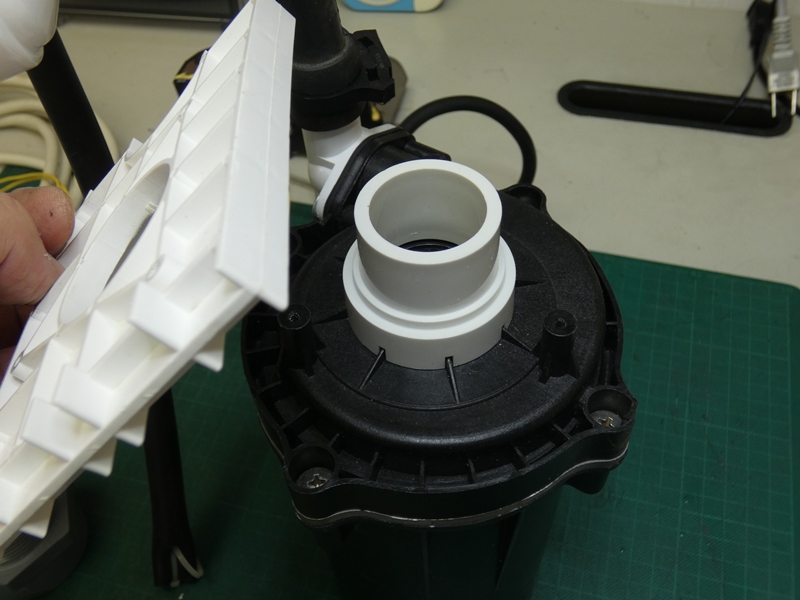

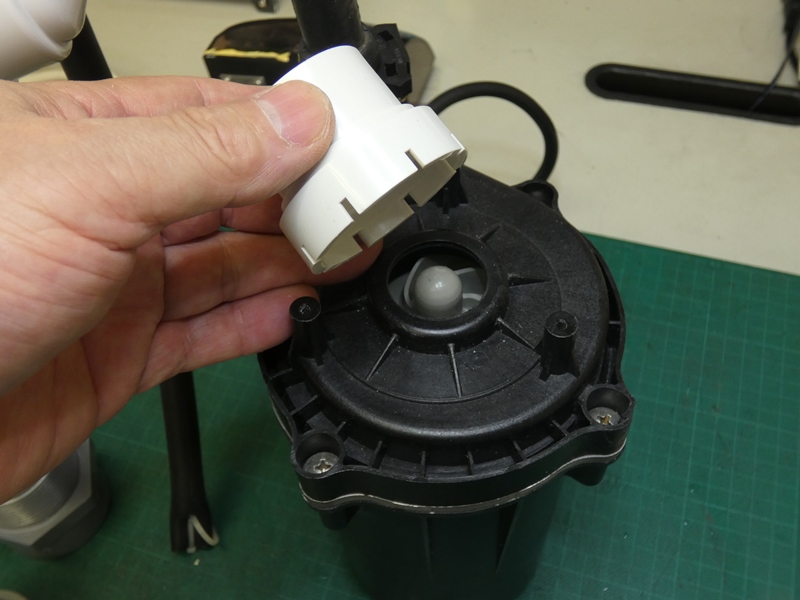

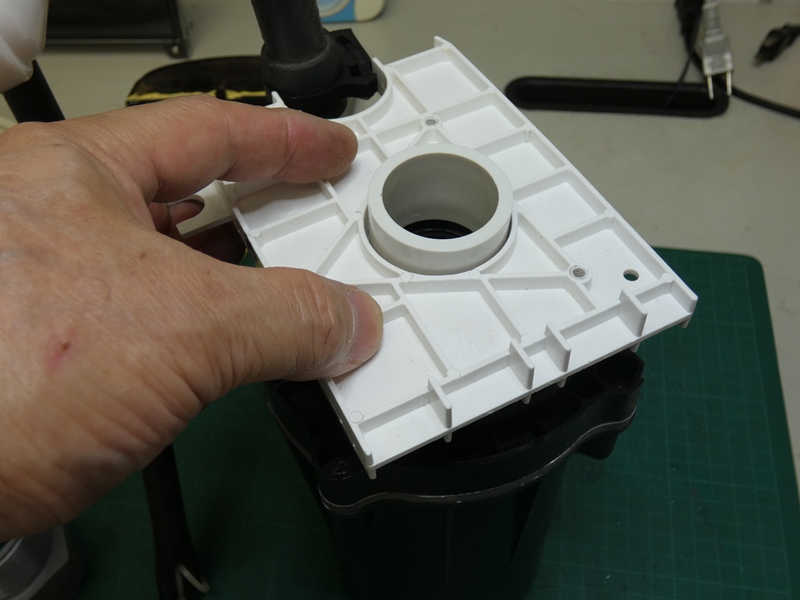

 ベースプレートに挟み込まれるように、 ポンプ吸水口に集水ダクトが付いています。 |
||||||||
 ポンプユニットの大部分は水没しているので、特に 集水ダクトのような部品は必要ないと思われますが。 水流が吸い込まれる際の効率が改善されるのでしょうか。 |
|||||||||

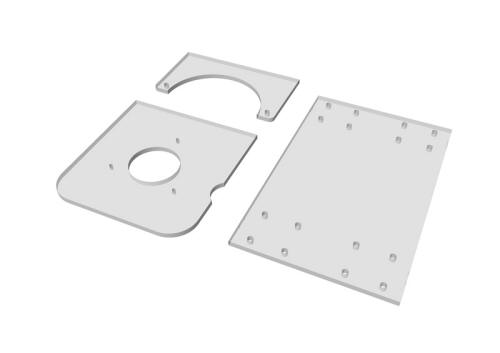

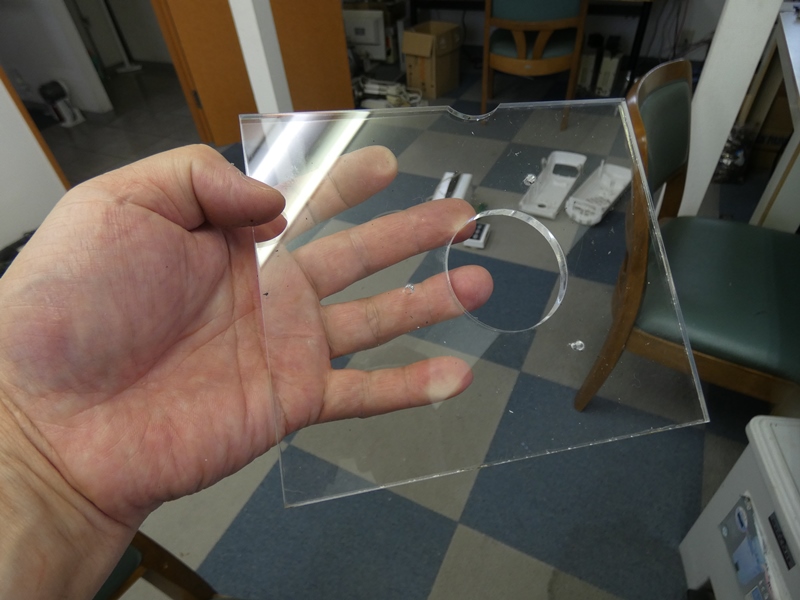

 さて、取り出したポンプユニットを浴槽外に 設置する方法を考えなければなりません。 |

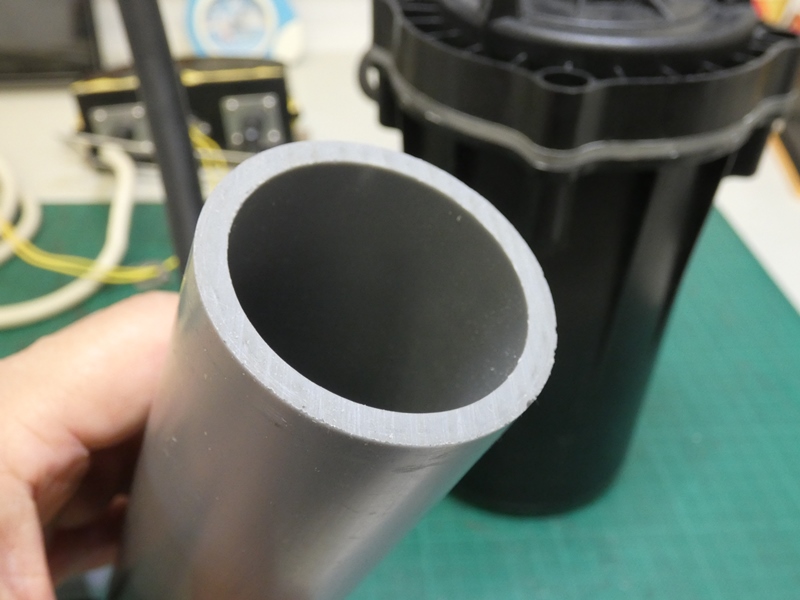

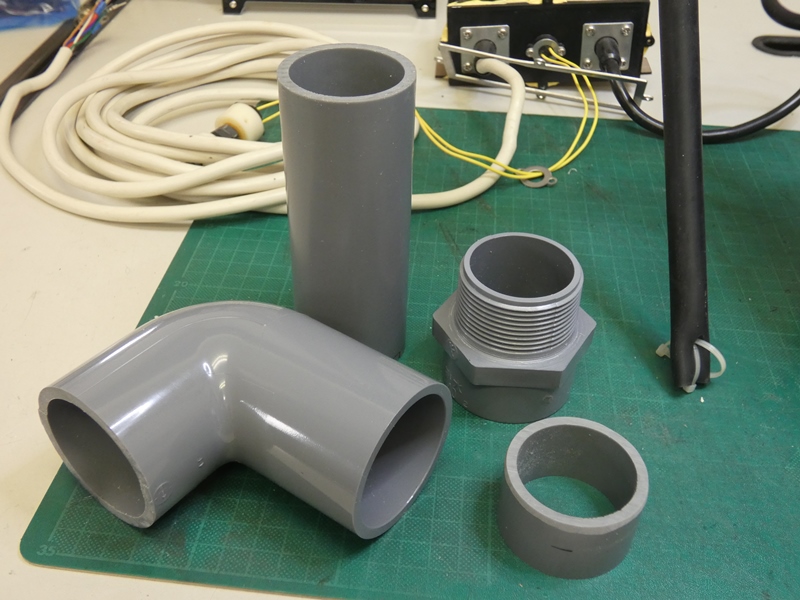

 ポンプの吸水口にお湯を導くダクトを製作します。ホーム センターの水道用品コーナーで塩ビ管を調達してきます。 |
||||||||
 浴槽の壁面に新たに穴を開け、塩ビ管製 ダクトを接続してお湯を取り込みます。 |
 ポンプユニットは、逆に完全にお湯の外に出されます。 ダクトと吸水口の接続部で、漏水を防ぐ工夫が必要です。 |
||||||||

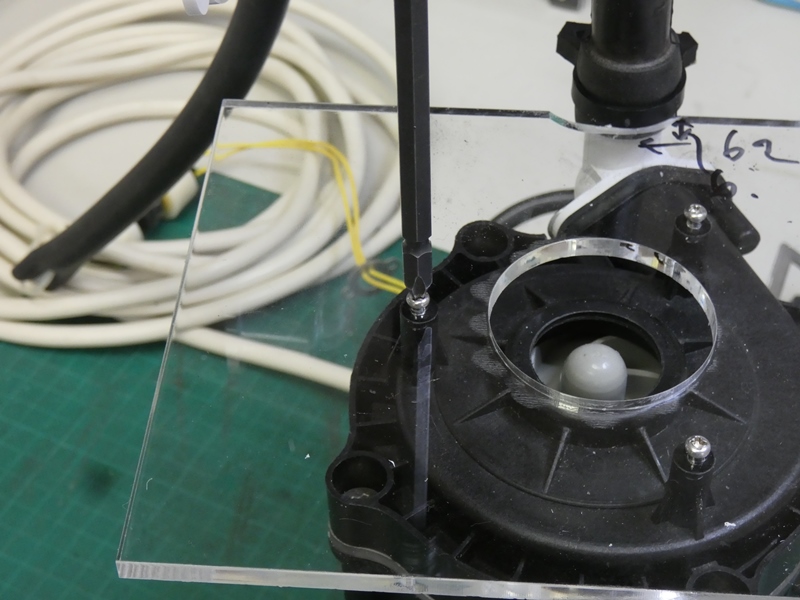

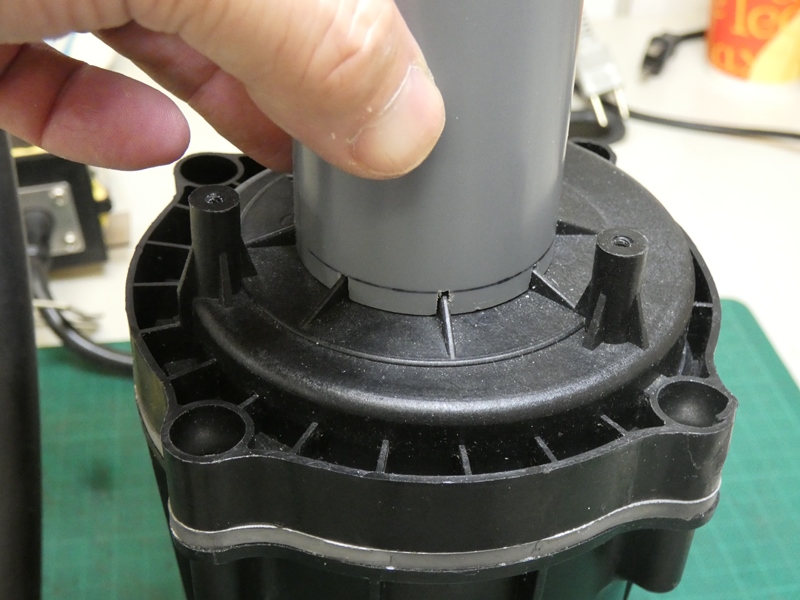

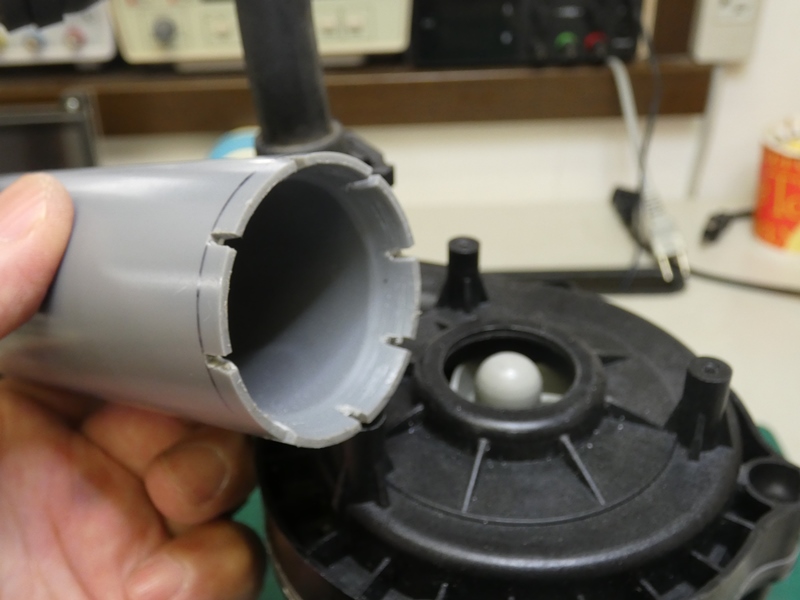

 吸水口周囲の補強リブに合わせ、 塩ビ管の周囲に溝を刻みます。 |
 最終的な組み立て時には、接合部に シール材を充填することで防水します。 |
||||||||

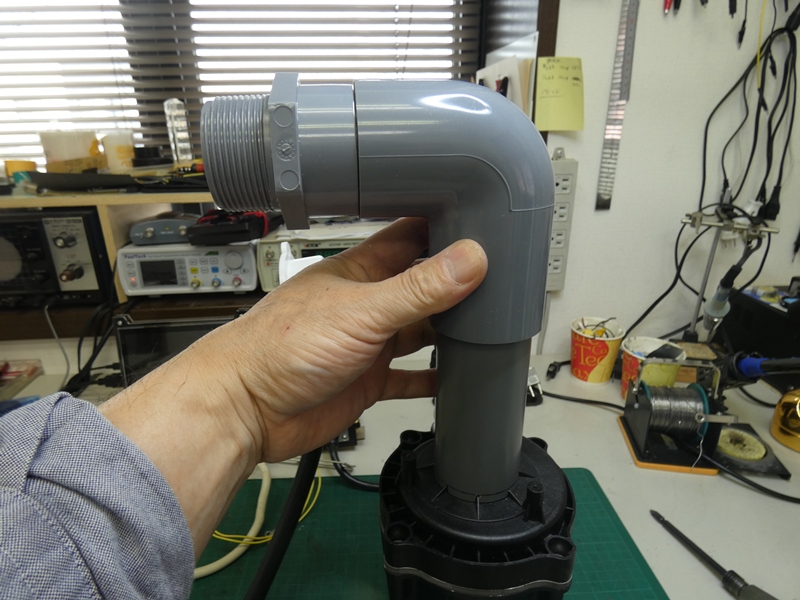

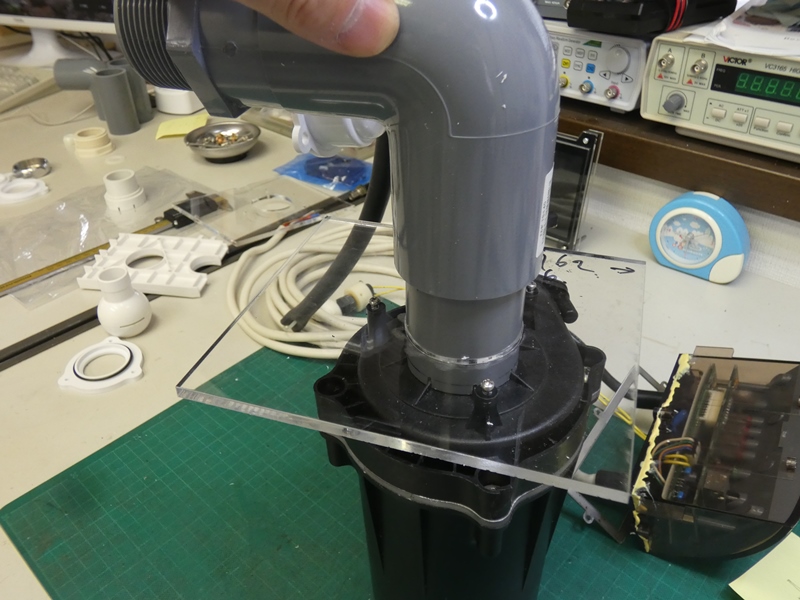

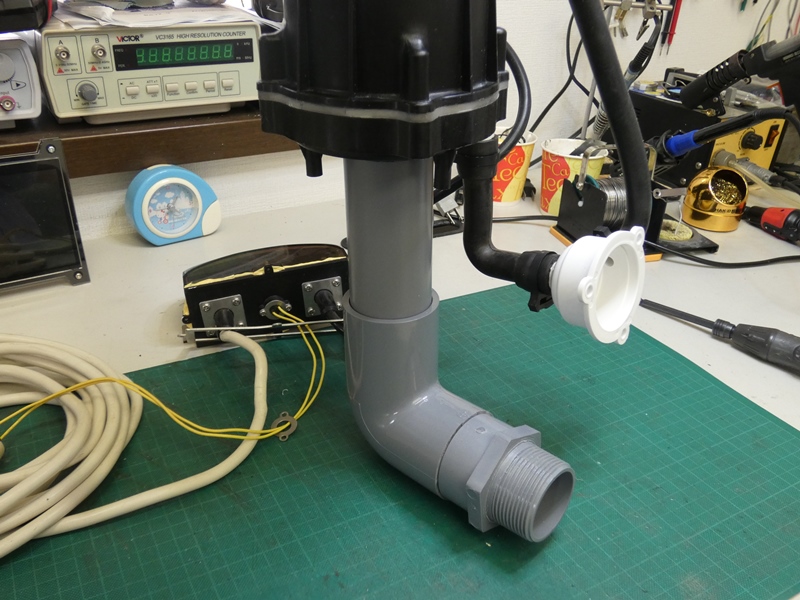

 ポンプ自体は垂直方向に取り付けられるので、 エルボ管を使って水流の方向を９０度変えます。 |

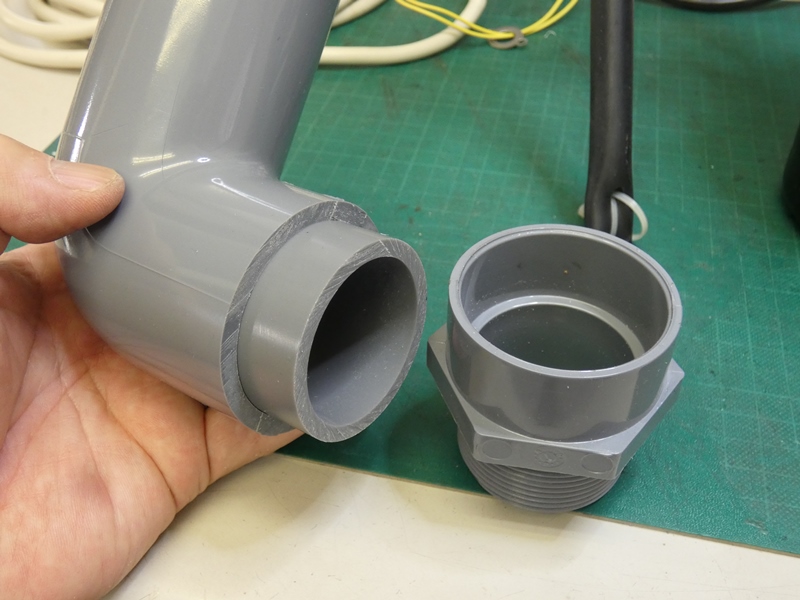

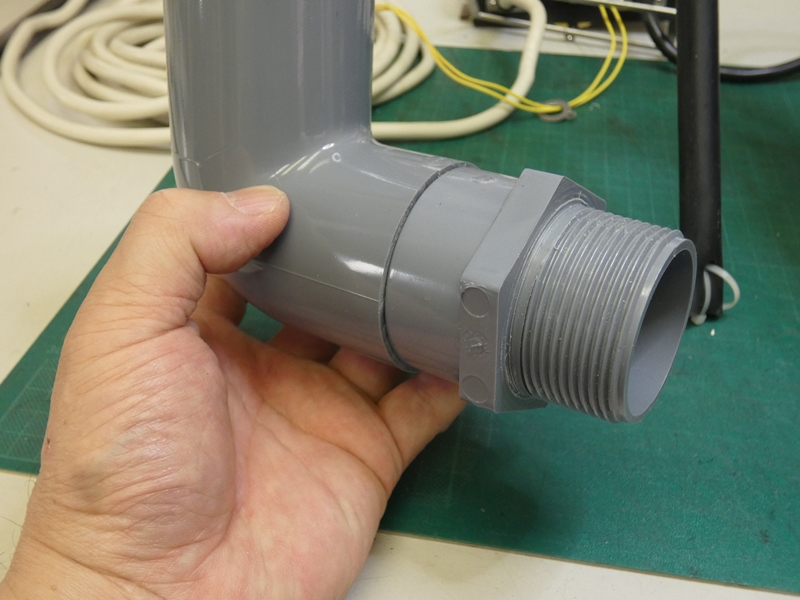

 エルボ管の先にねじ込み式の ジョイントを接続します。 |
||||||||

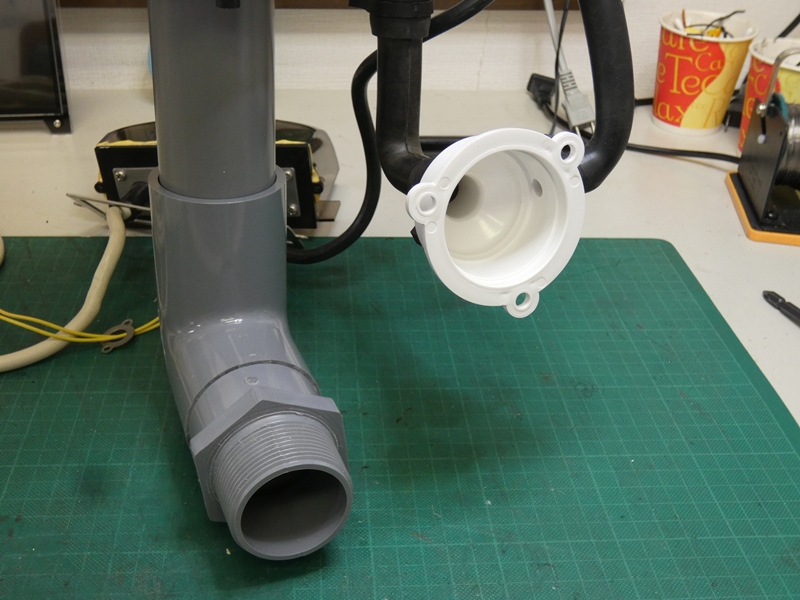

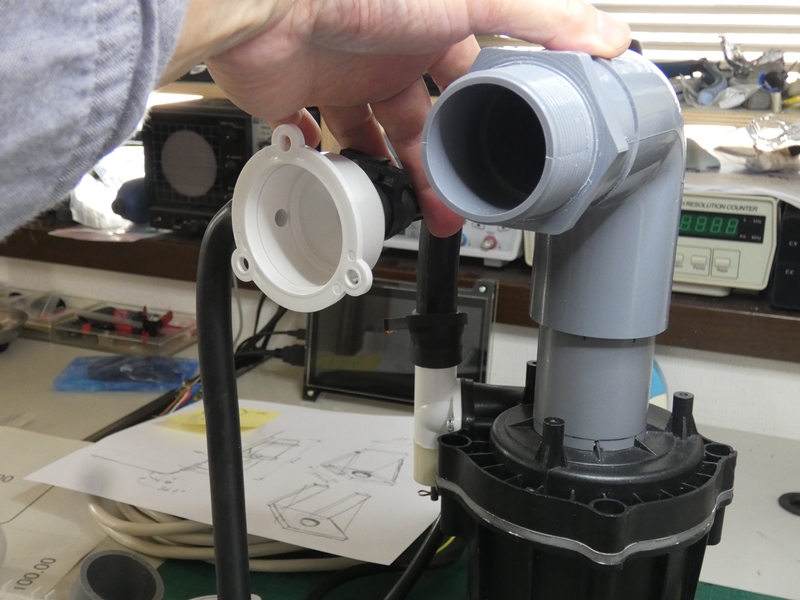

 噴き出し口と方向を揃え、いずれも 浴槽壁面の穴に接続します。 |
 あり合わせの塩ビ管で構成しているので、吸い 込み口と噴き出し口の位置が離れすぎています。 |
||||||||

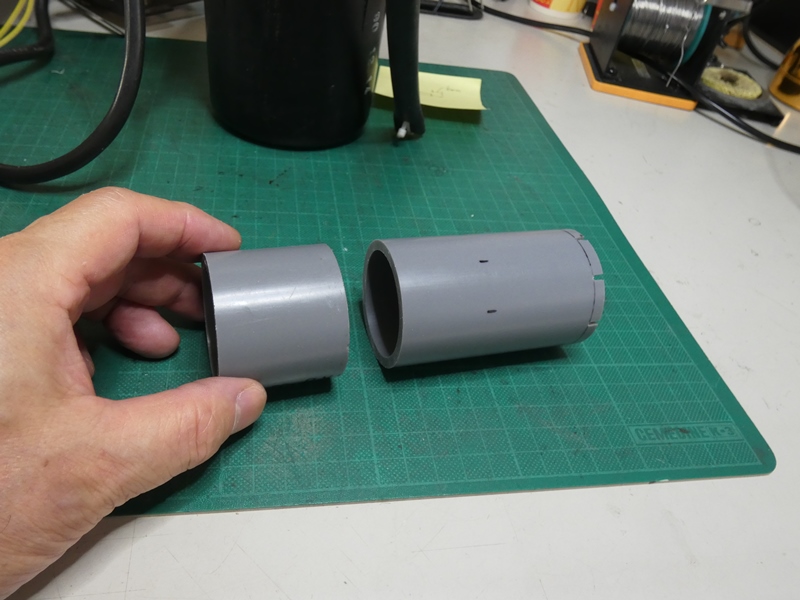

 塩ビ管を途中で切断し 長さを調整します。 |
 既に確認した浴槽外側の空間を考慮すると このくらいの位置関係が適当かと思います。 |
||||||||

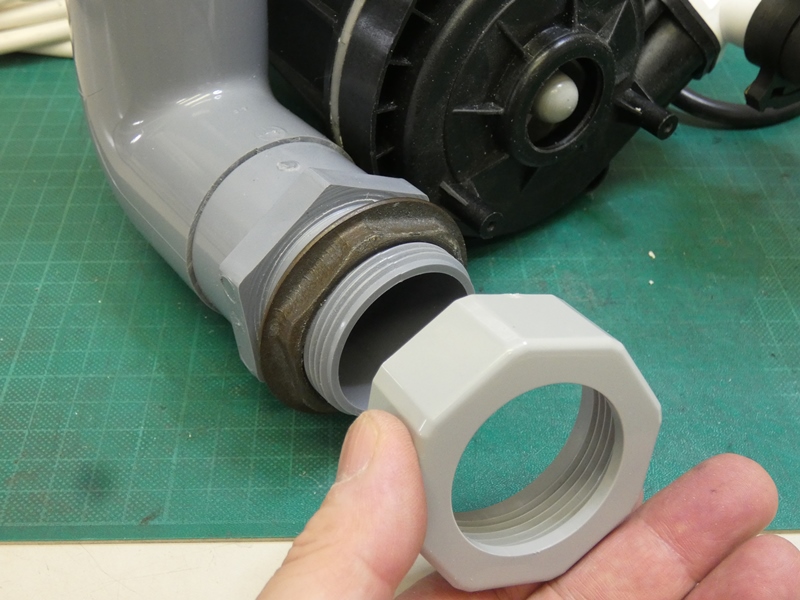

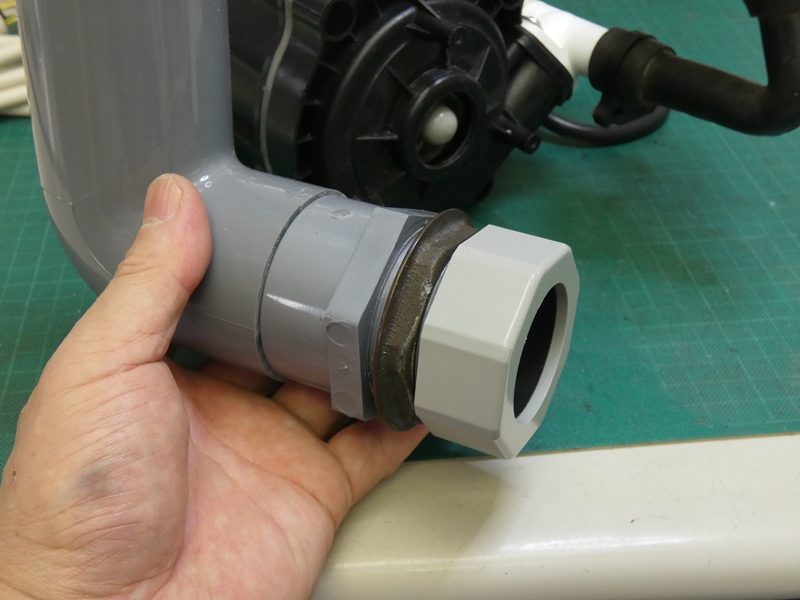

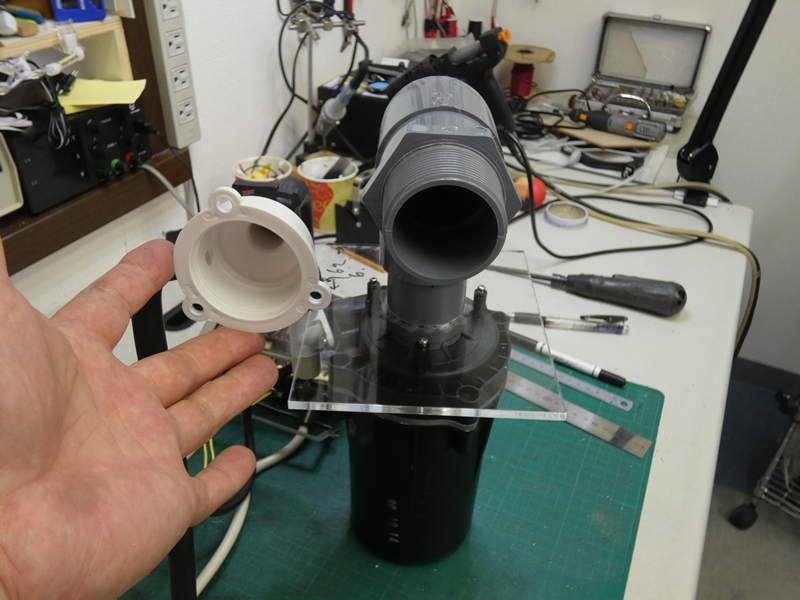

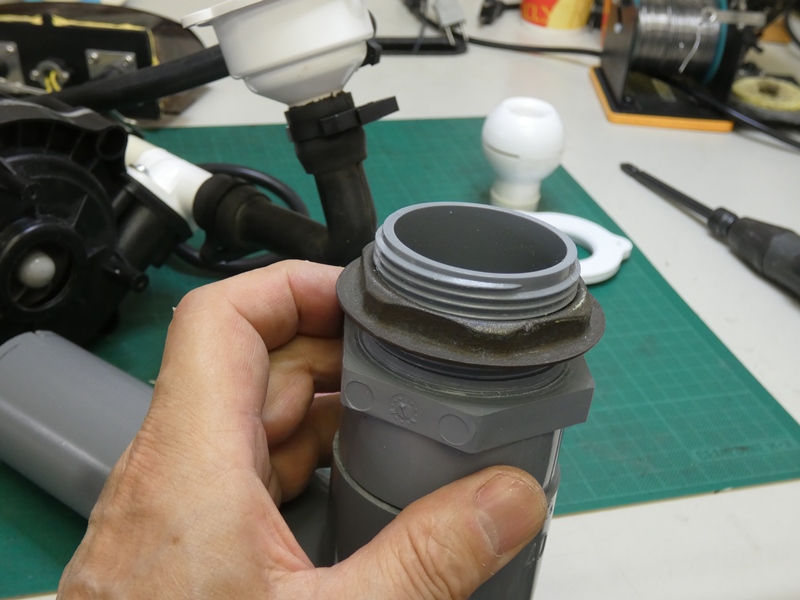

 ねじ込み式ジョイントの先に金属製の大径ナットを入れ ます。パッキンを挟み浴槽壁面の内外で固定します。 |
 浴槽内側には樹脂製キャップがもう１枚入ります。 ゴミをキャッチするフィルターをセットするためです。 |
||||||||
 ポンプごと水中に没していて直接吸い込む状況と、延長された 塩ビ管製ダクトの先から吸い込む状況で、果たしてお湯が同じ ように取り込まれるか見当も付きません。モーターにかかる負荷が 極端に増加し、過熱するなど問題が起きなければよいのですが。 |
|||||||||

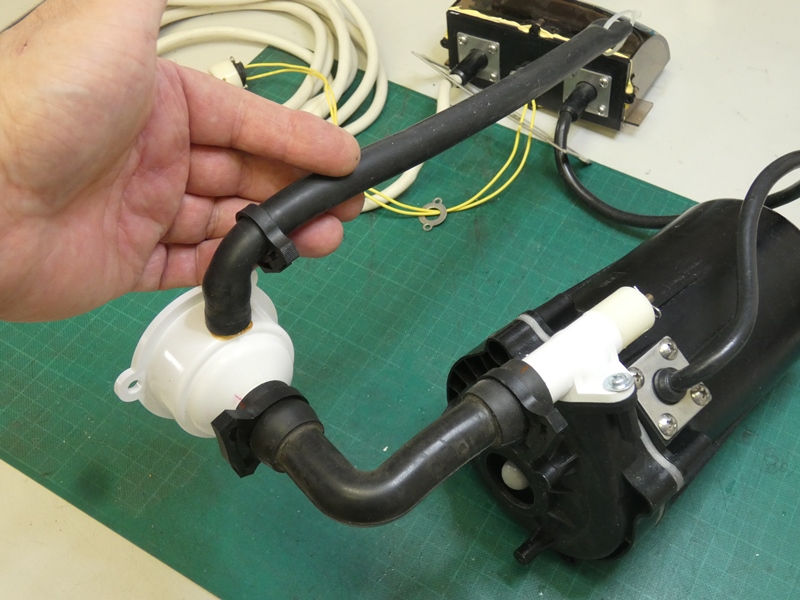

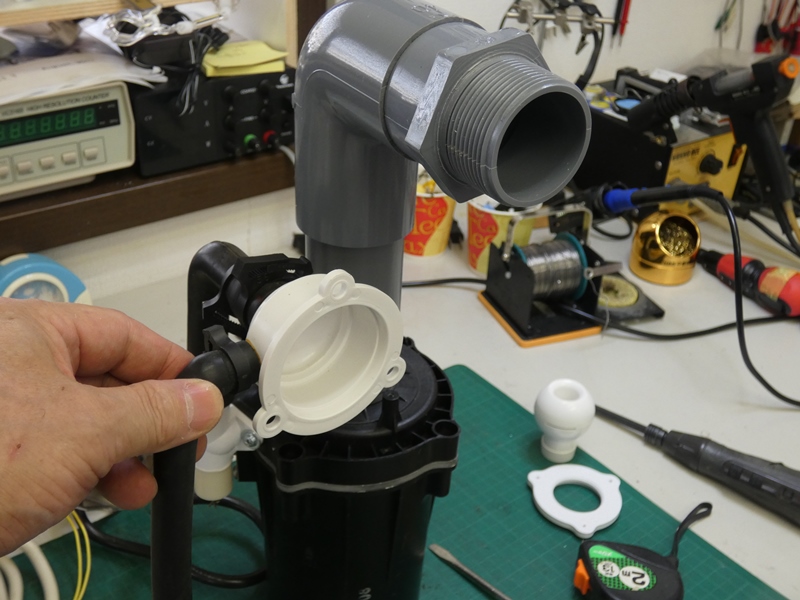

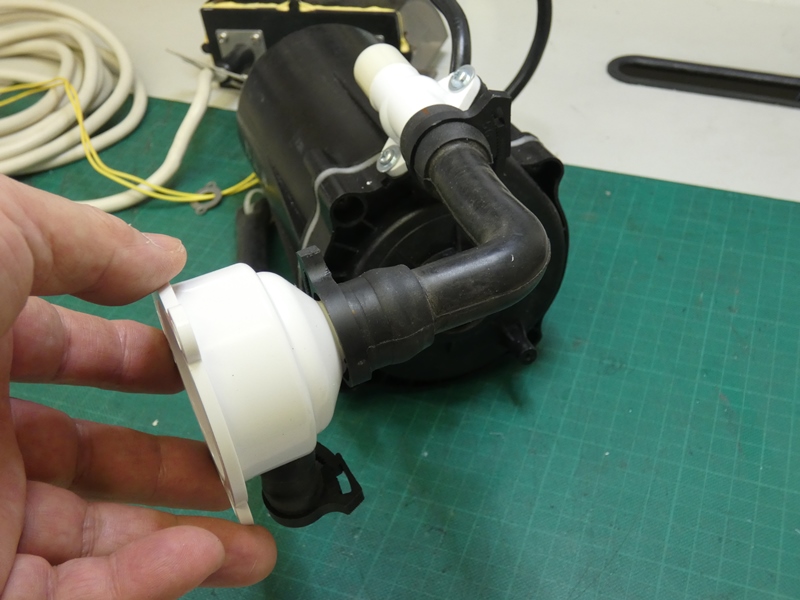

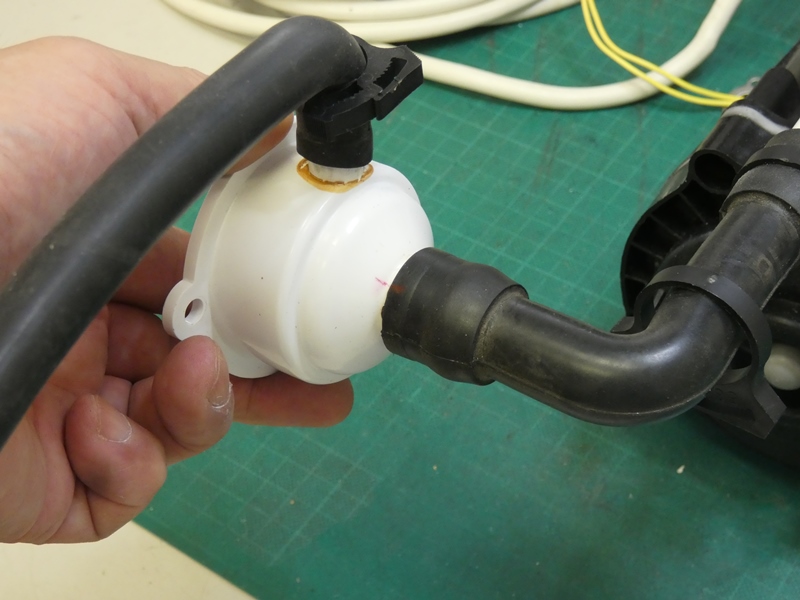

 次に、ジェットの噴き出し口部分の構造を考えます。吸い込まれた お湯が加圧されて送り出されることは確かですが、それだけでは 単なるお湯の循環装置に過ぎません。加圧・加速された水流に 空気を混合する仕組みが必要で、噴き出し口を覆うハウジングの 横方向に、垂直方向に延びるゴム配管が取り付けられています。 |
|||||||||
 上方に延びた配管の先は大気中に開放されており、 ハウジング内の負圧により空気が取り込まれます。 |
 ハウジング内で水流に空気が混入され、 大量の気泡が作り出されジェットとなります。 |
||||||||

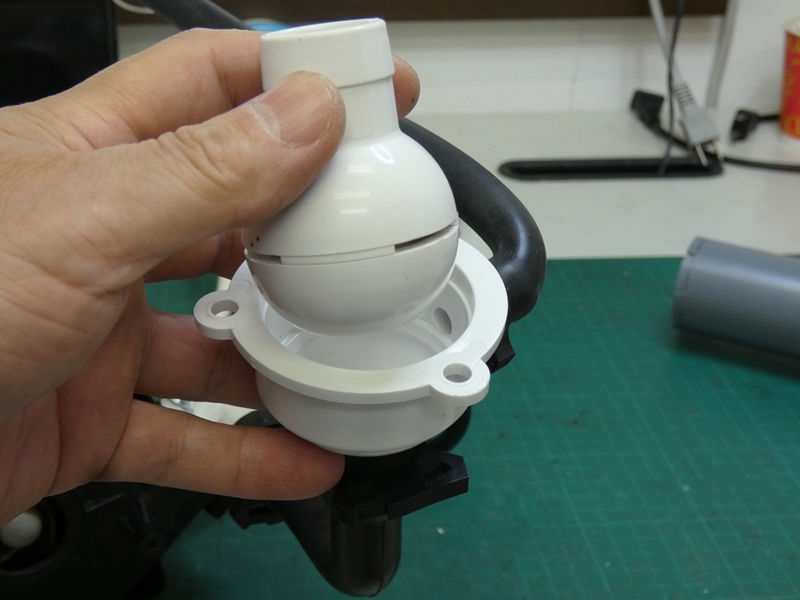

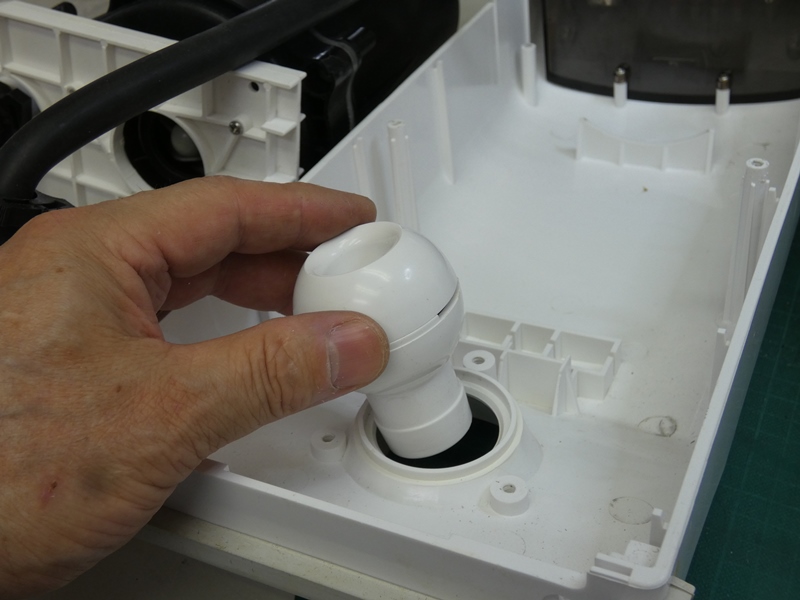

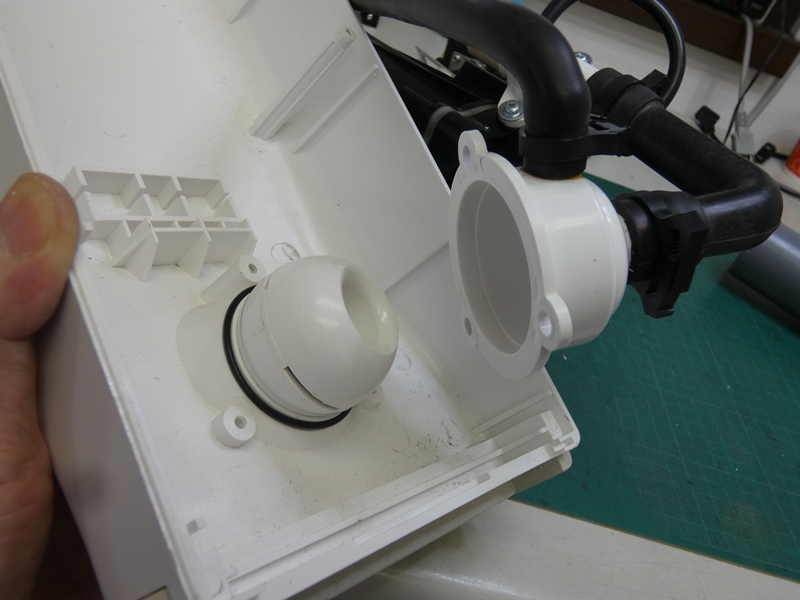

 ハウジング内に収められているノズルです。 球体側面のスリットから空気が入り込むようです。 |

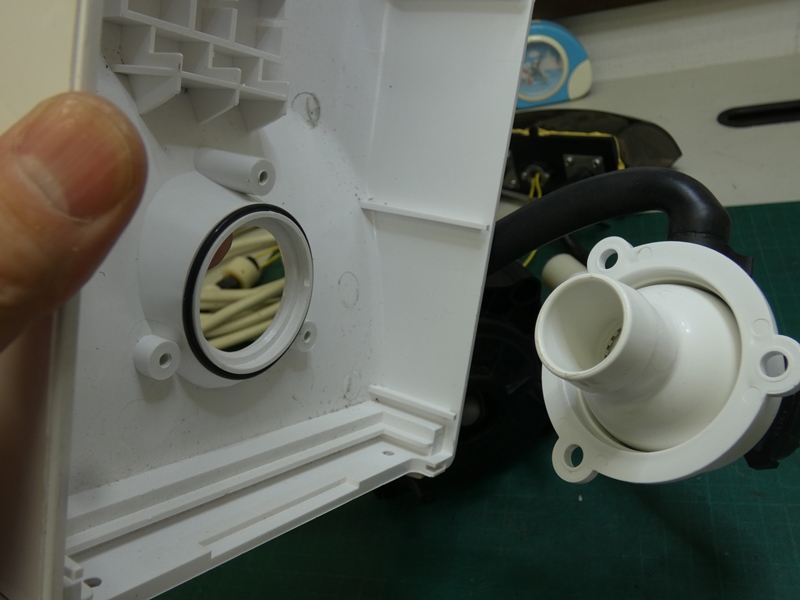

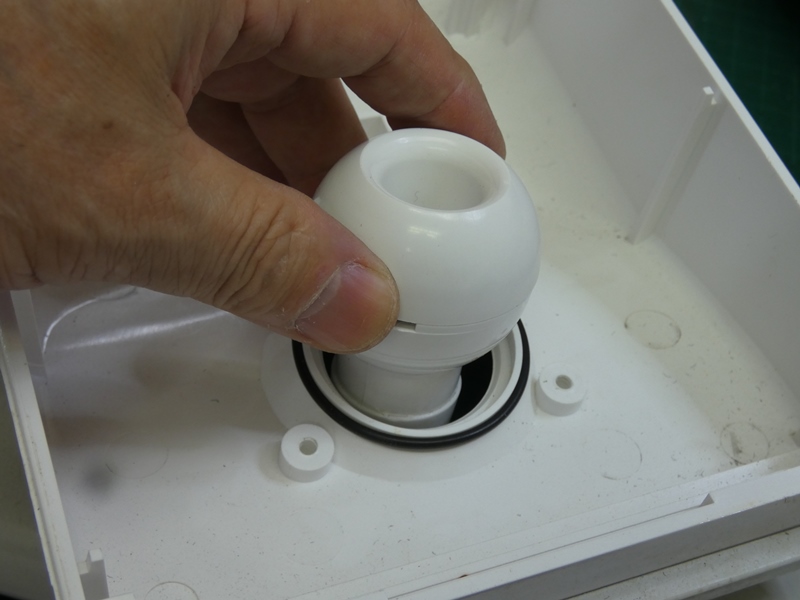

 ノズルを内蔵した状態で、ハウジングが 本体外装の開口部にネジ固定されます。 |
||||||||
 本体外装から取り出してしまうので、浴槽壁面に 固定する方法を別途工夫しなければなりません。 |

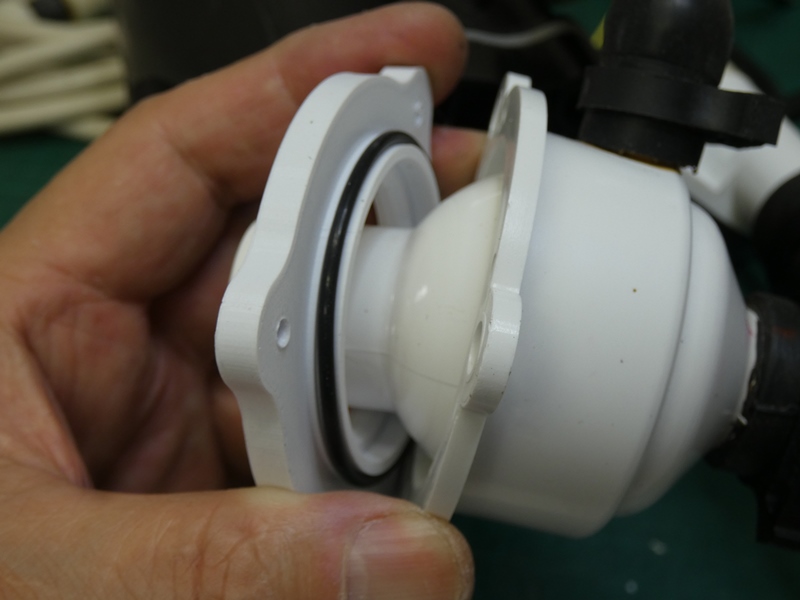

 開口部の周囲にはパッキンが嵌め込まれて おり、防水ではなく気密性を保っています。 |
||||||||

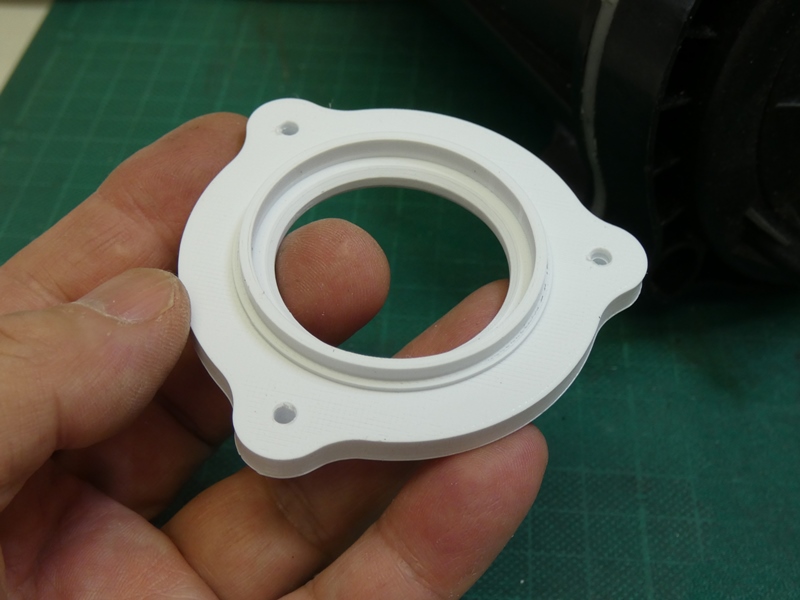

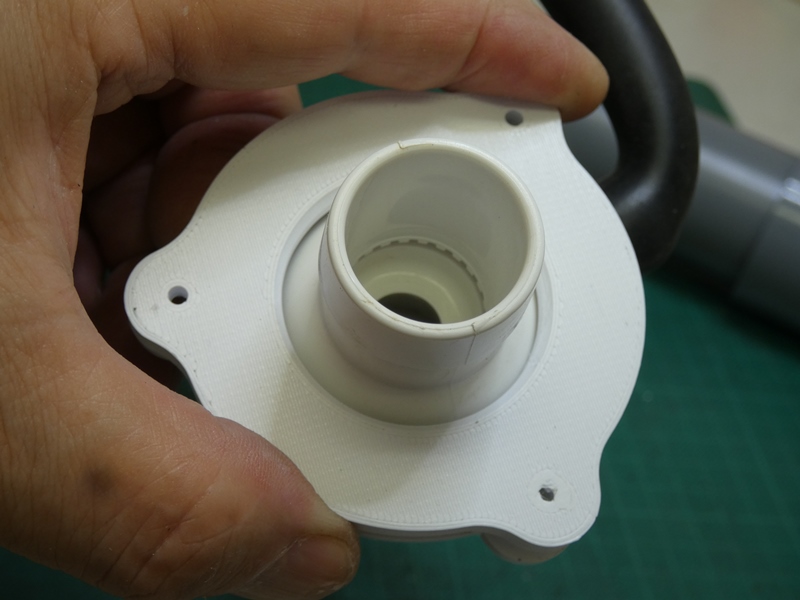

 ノズルおよびハウジングを浴槽壁面に固定するフランジを 製作します。精密な採寸に基づいてＣＡＤ上で設計し、３Ｄ プリンターで出力します。強度を保つため積層時の充填率は １００％で出力します。ネジ穴位置はハウジングに合わせます。 |
|||||||||
 本体外装の開口部に嵌められていた パッキンを再利用し、防水を図ります。 |
 フランジ外側と浴槽壁面の間にもシート状の パッキンを挟み、３本のネジで浴槽に固定します。 |
||||||||
|
|||||||||
|
|
|||||||||
