・毛玉クリーナーの魔改造（２０２３．２．１４）

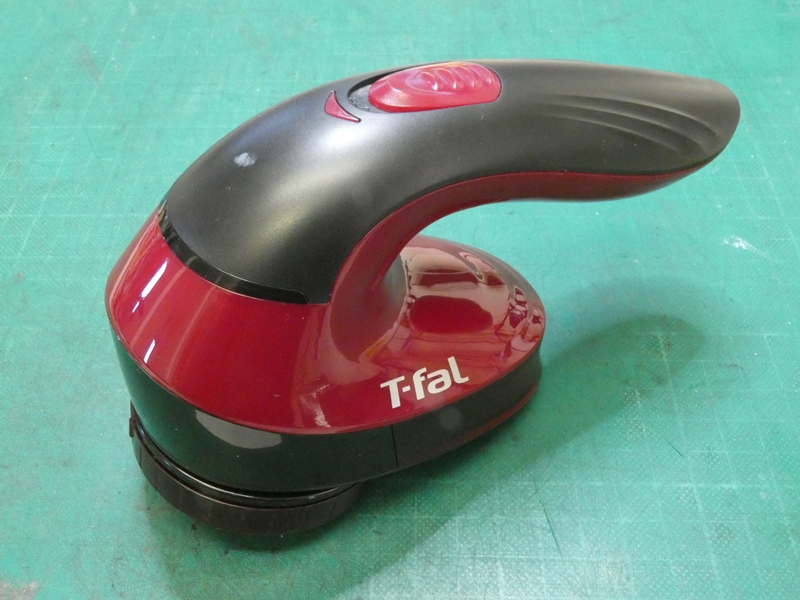

自宅にある乾電池式毛玉クリーナーです。電気ケトルで有名なＴ－ｆａｌ社から販売されています。セーターを着ることが多いこの時期、両袖や腹部など擦れる部分に毛玉が目立ってきます。

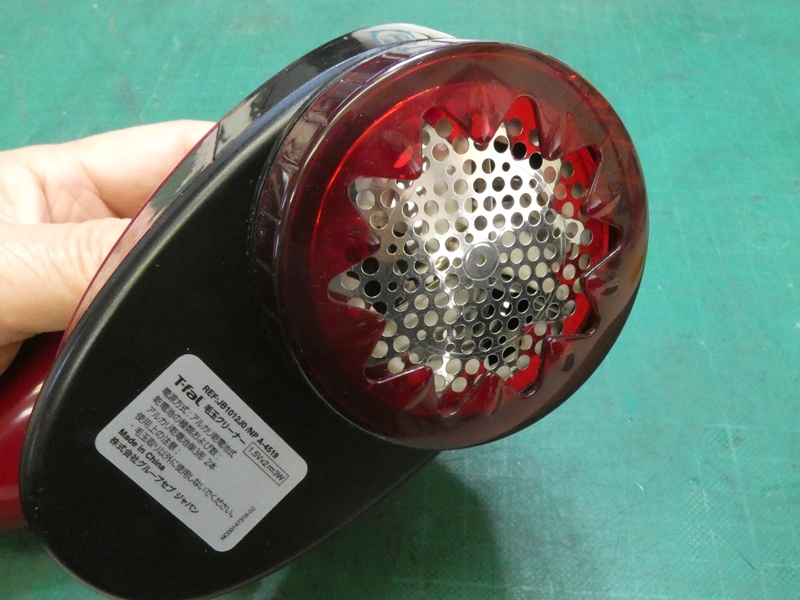

パンチングメタルの穴に入り込んだ毛玉を、内部で回転するステンレスブレードが刈り落とす仕組みです。しかし、実際に使用してみると、そのどうしようもない非力さに落胆します。
内蔵される小型モーターが、ディスクに取り付けられた３枚のブレードを回転させます。	電源は２本の乾電池による電圧３Ｖ、パワーが期待できるはずはありません。
勢いがあるのは最初の数分間だけで、回転が落ちるともう毛玉など取れません。	新品のアルカリ乾電池２本で、セーターを１枚仕上げられるか・・微妙なところです。
乾電池を無駄遣いするだけの残念なＴ－ｆａｌ製品を、劇的に高性能化するべく魔改造に挑みます。	魔改造と言えばＮＨＫＢＳプレミアムの魔改造の夜が有名ですが、番組はいったん置いて作業を進めます。

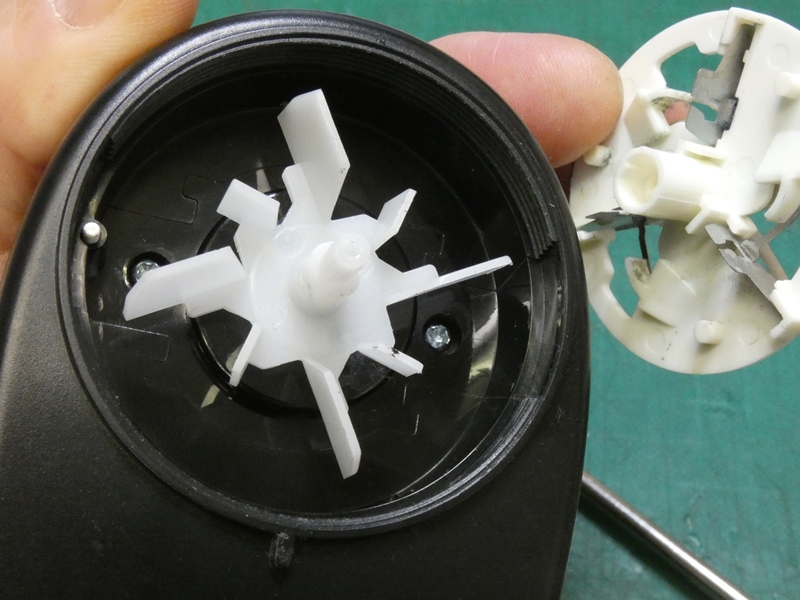

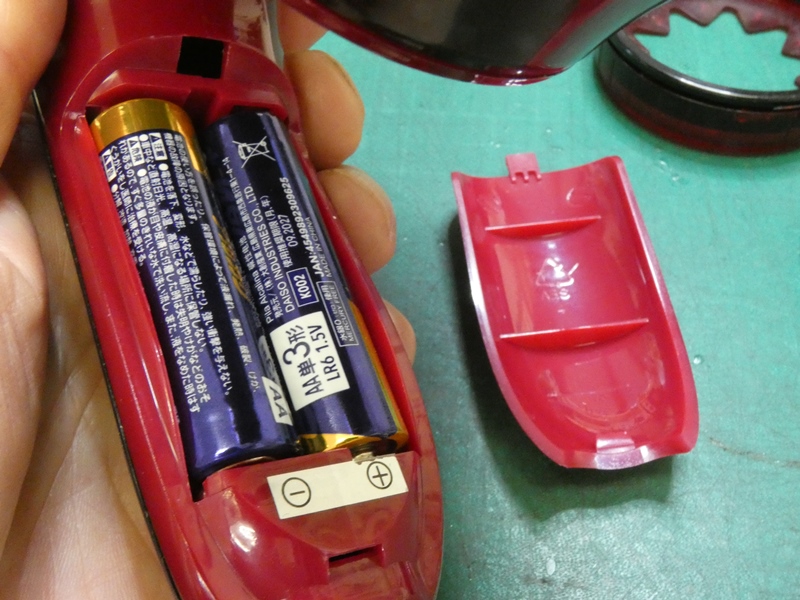

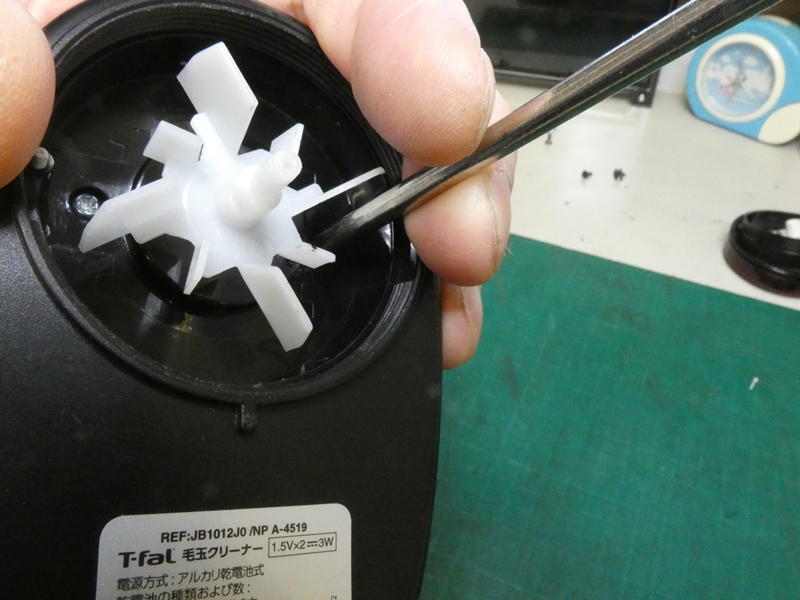

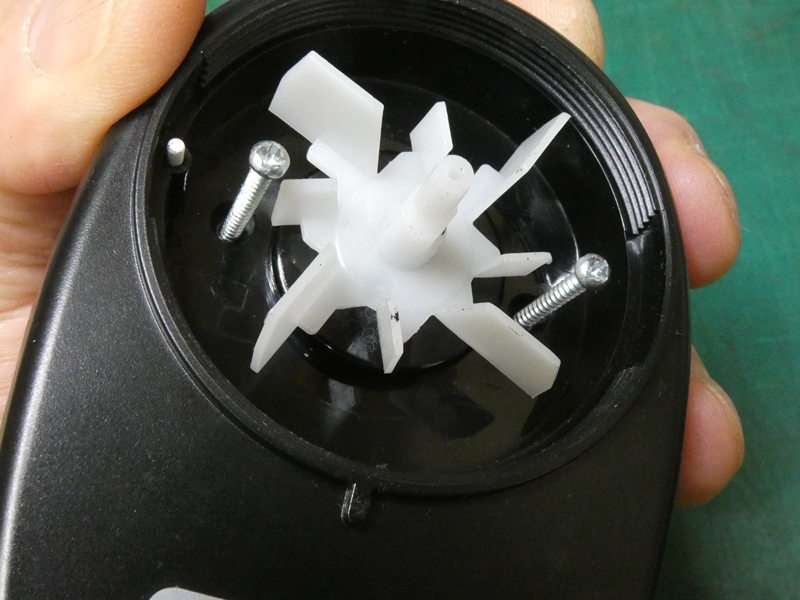

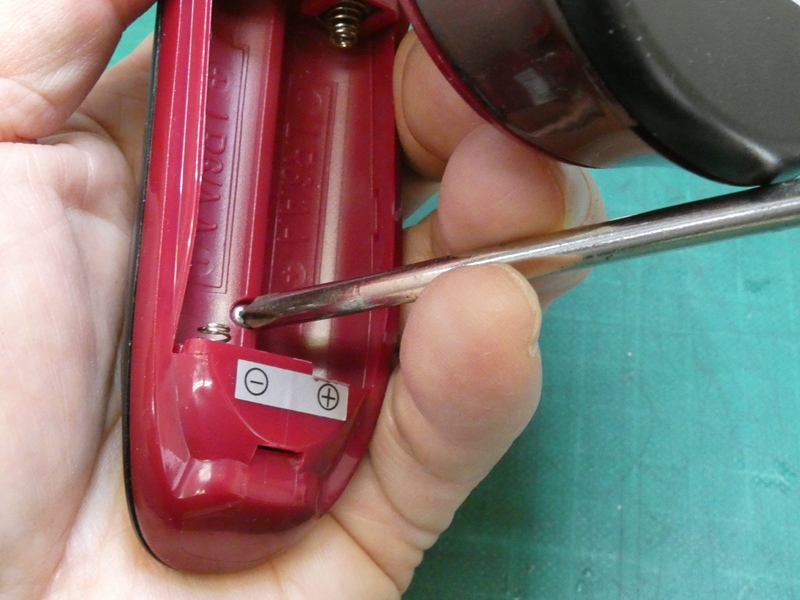

乾電池ホルダーの内部に１本、切り刃の奥に２本固定ネジがあります。	白い樹脂製部品は毛玉をボックスに送り込むファンです。外さなくてもネジを緩められます。

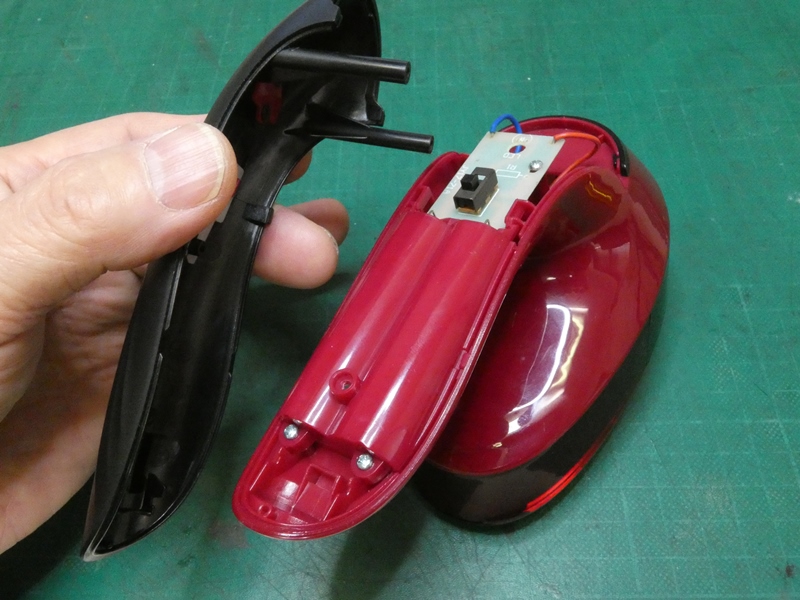

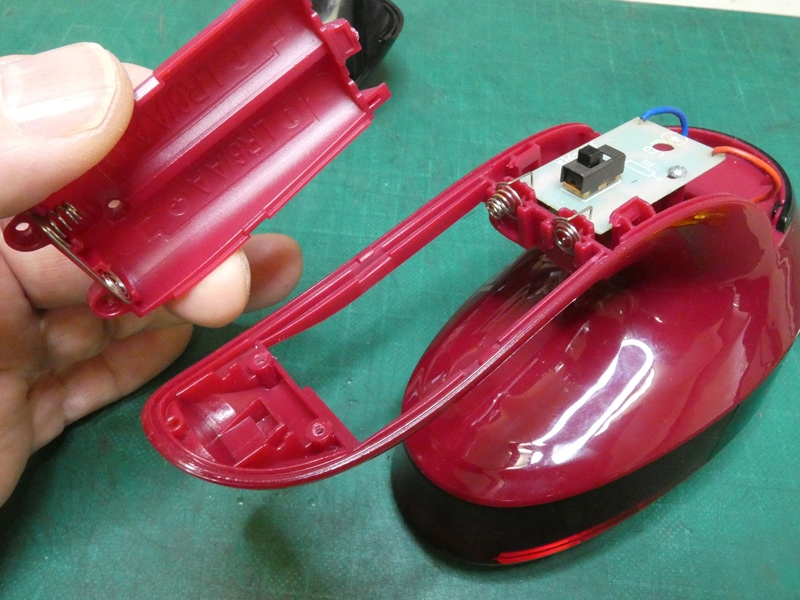

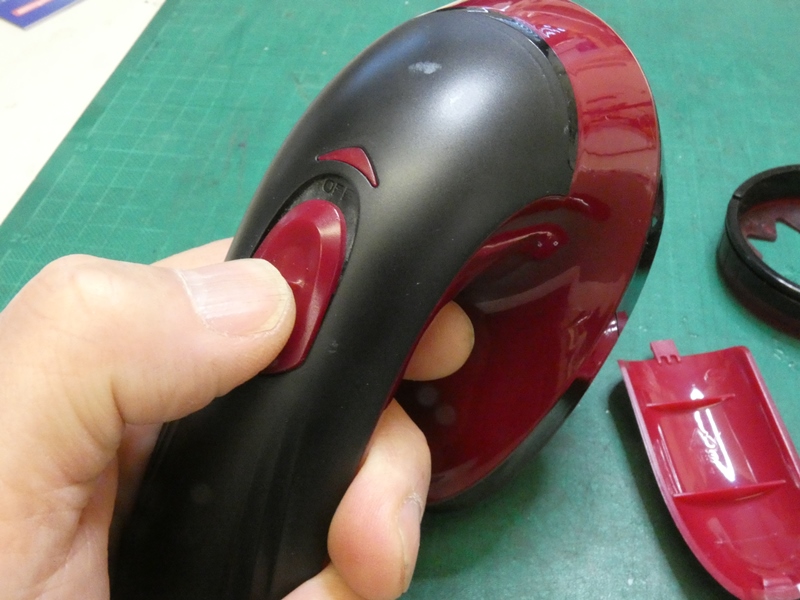

固定ネジ３本を緩めると、ハンドル部の上半分が分離します。内部に乾電池ホルダーと簡単なスイッチ基板があります。

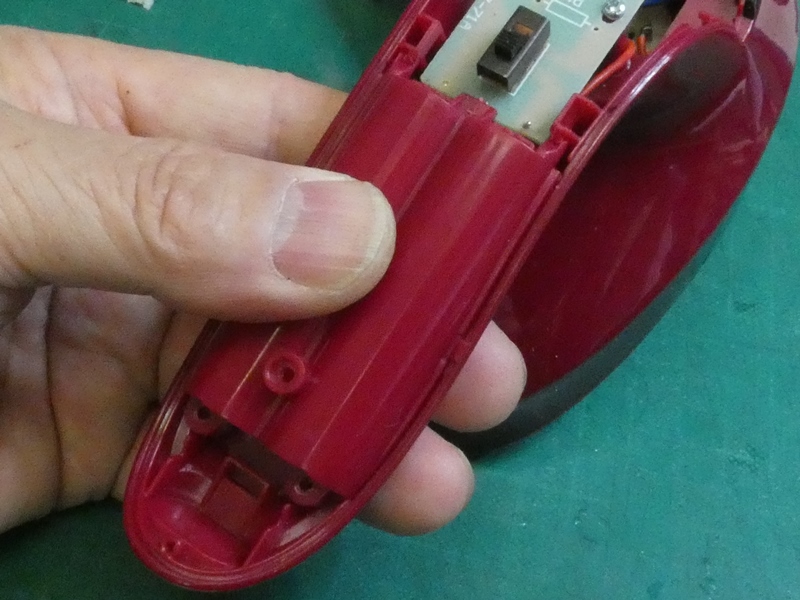

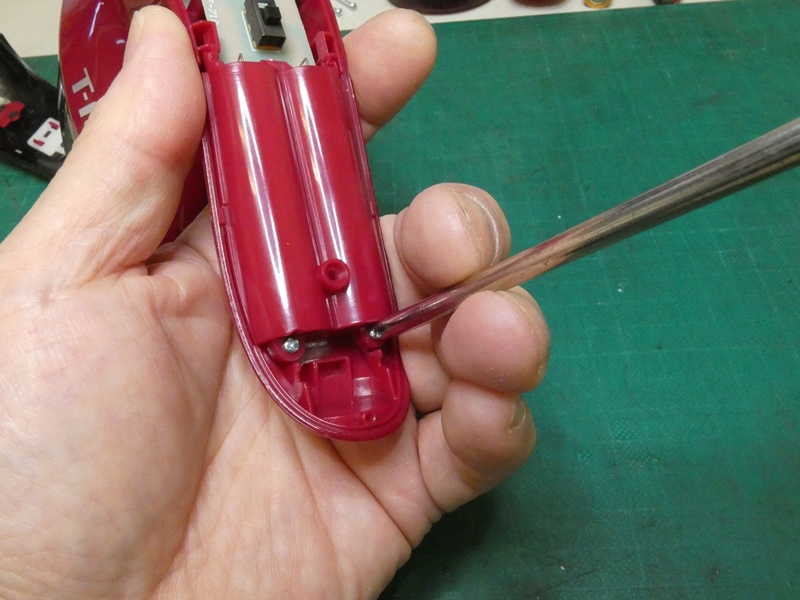

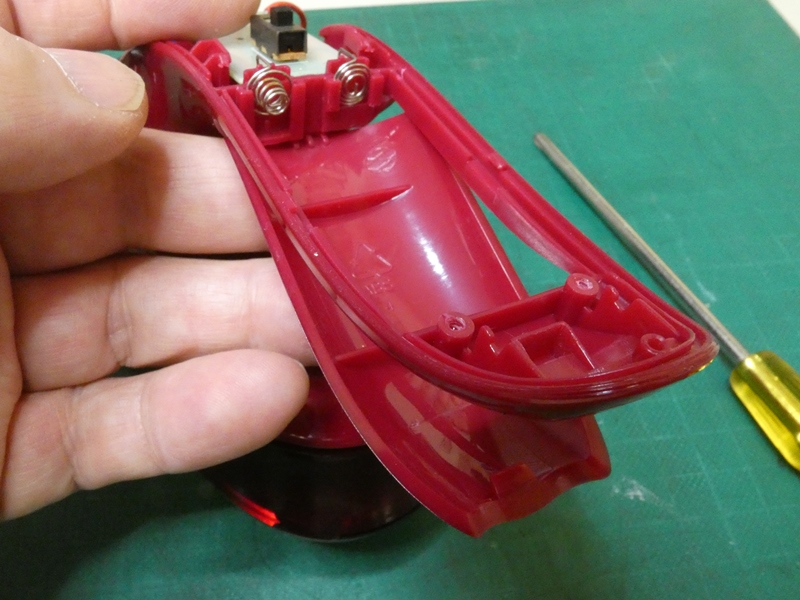

乾電池ホルダーは内外２ピース構造で、内側の半分はネジで固定されています。	ホルダー金具を取り付けるためかも知れませんが、面倒な構造が理解できません。

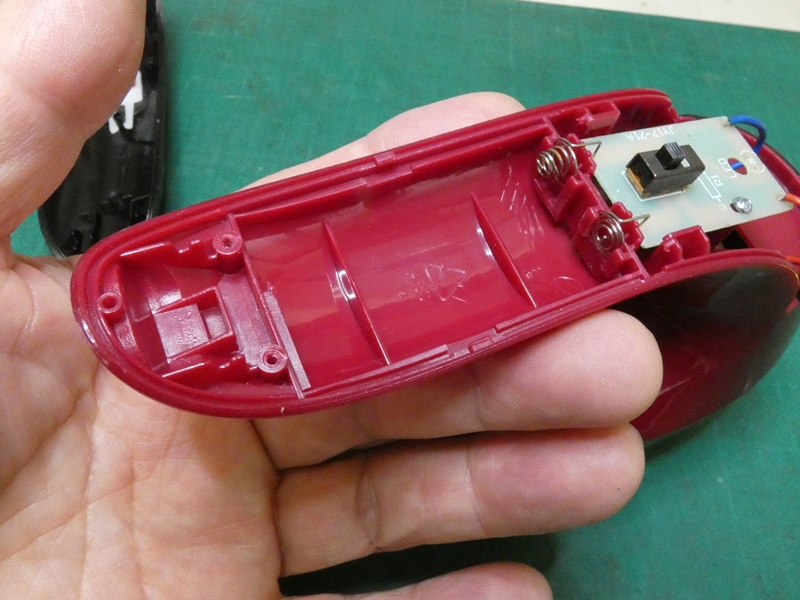

外側のカバーを取り付けた状態で、内部にこれだけの空間があります。バッテリーを組み込むのに好都合です。	もちろんカバーは取り外しできるのでバッテリーを着脱式にすることも可能です。
とにかく乾電池ではやってらんないので、充電式バッテリーに置き換えることにします。ニッケル水素電池では電圧が１．２Ｖ（２本で２．８Ｖ）で乾電池よりも低く、１．５Ｖのリチウムイオン電池は高額です。これらは単３乾電池と同サイズで、実装が簡単なのですが。多くのサイズが揃うリチウムポリマー電池を検討します。電圧３．７Ｖは乾電池を０．７Ｖ上回り、おそらく組み込まれているモーターの定格を超えるでしょう。しかし、非力さを打破・解消するため、多少（かなり？）の無理を押し通します。品揃えの良いＡｍａｚｏｎで８８３０４８を入手します。

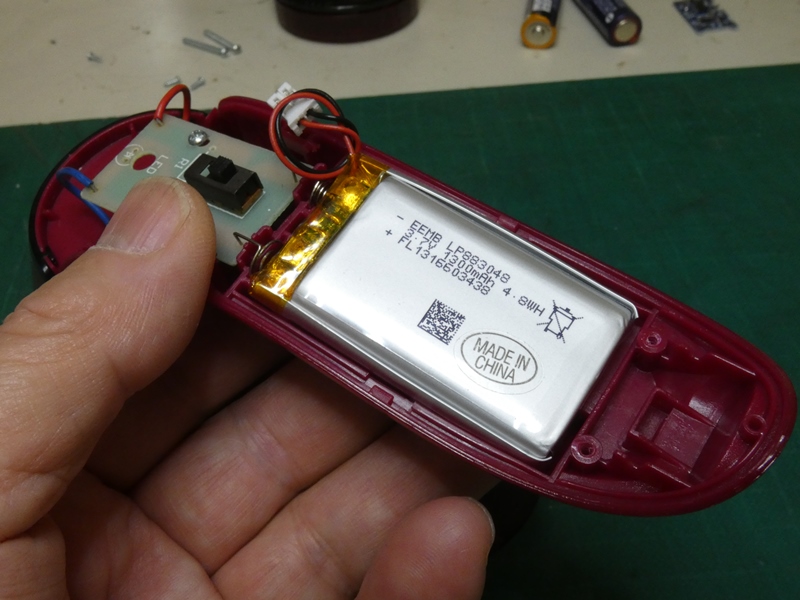

８８３０４８は厚さ８．８ｍｍ、幅３０ｍｍ、長さ４８ｍｍの意味です。何と乾電池ホルダー内に完璧に収まります。	外部からバッテリーを充電するためＡｍａｚｏｎで手に入るこの激安モジュールを利用します。

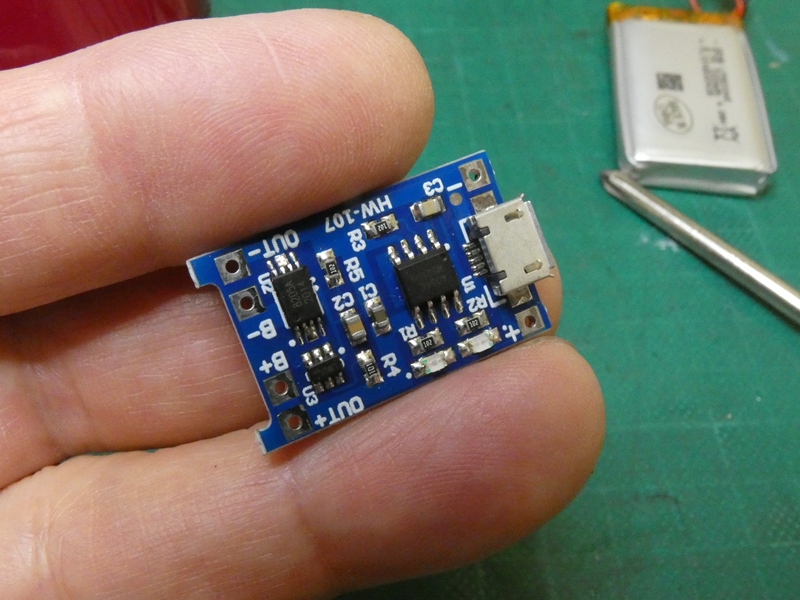

充放電制御用チップＴＰ４０５６を搭載したこのモジュールは倹約ＤＩＹ氏により使い方が分かりやすく紹介されています。充電に必要な外部電源には、そこら辺に転がっているＵＳＢ５Ｖのアダプターを使用でき、負荷を接続した状態でリチウムイオン電池の充放電を管理できます。Ａｍａｚｏｎのレビューにリチウムポリマー電池でも使用できると書き込みがあります。

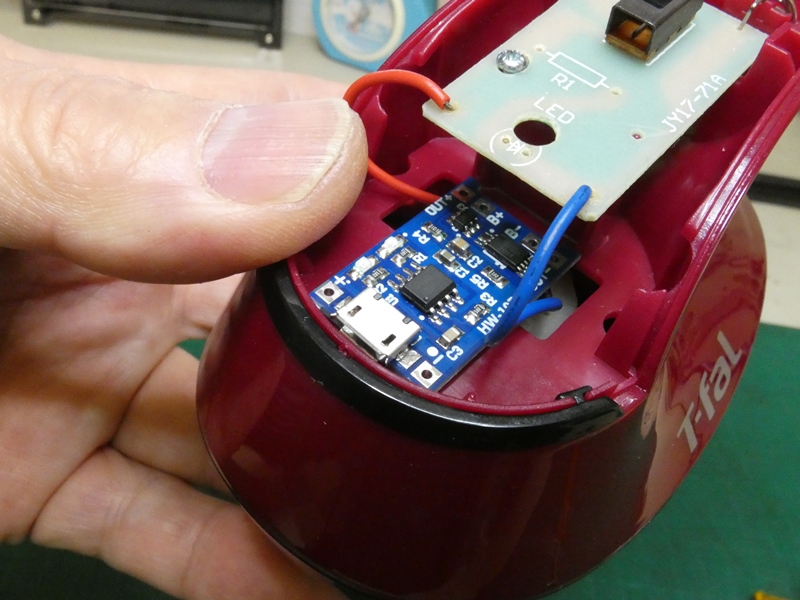

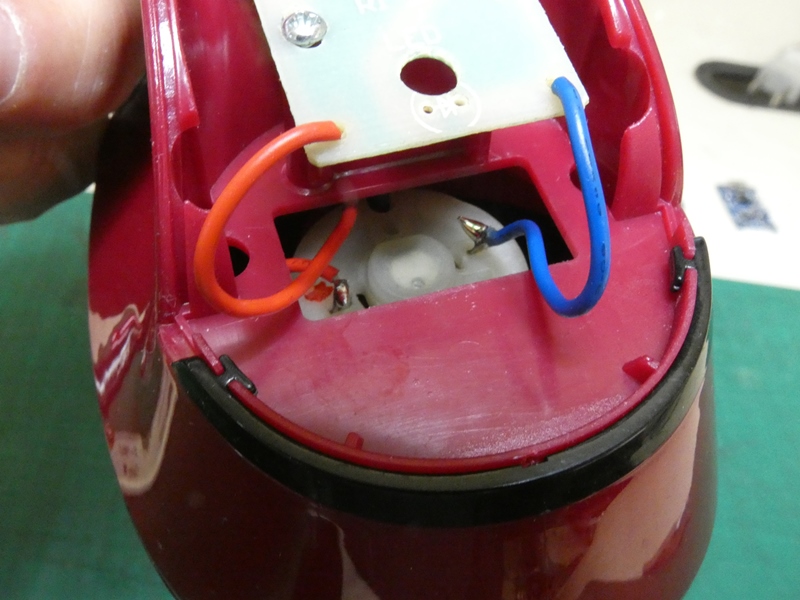

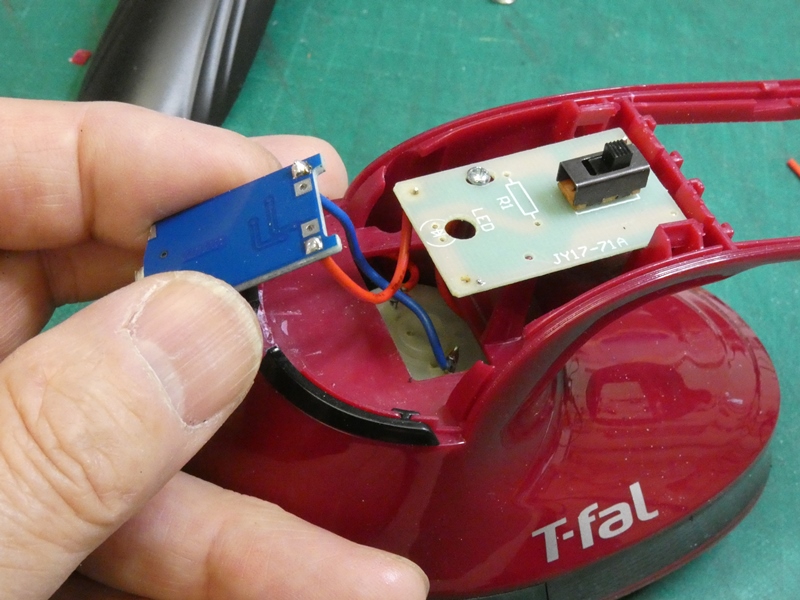

スイッチ基板を通して乾電池からの電源がモーターへと配線されています。	スイッチ基板とモーターの間にスペースがあり、そこにモジュールが上手く収まります。

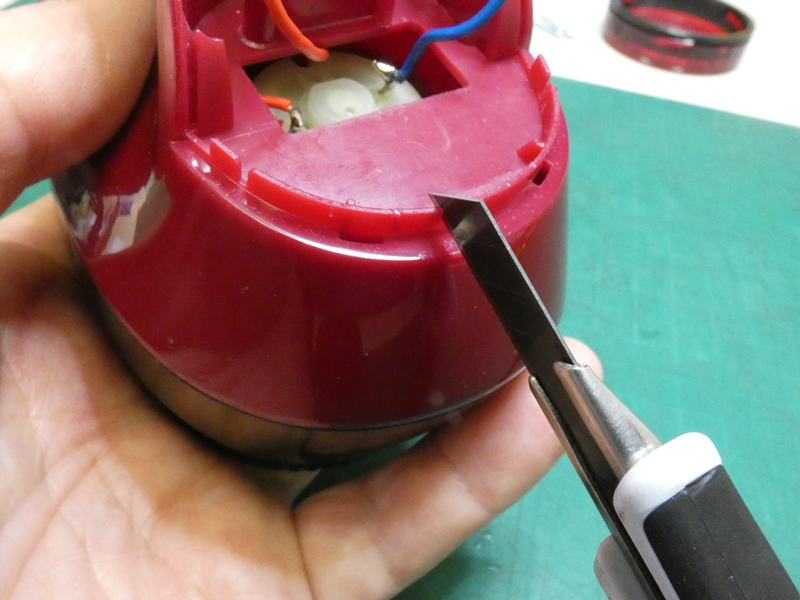

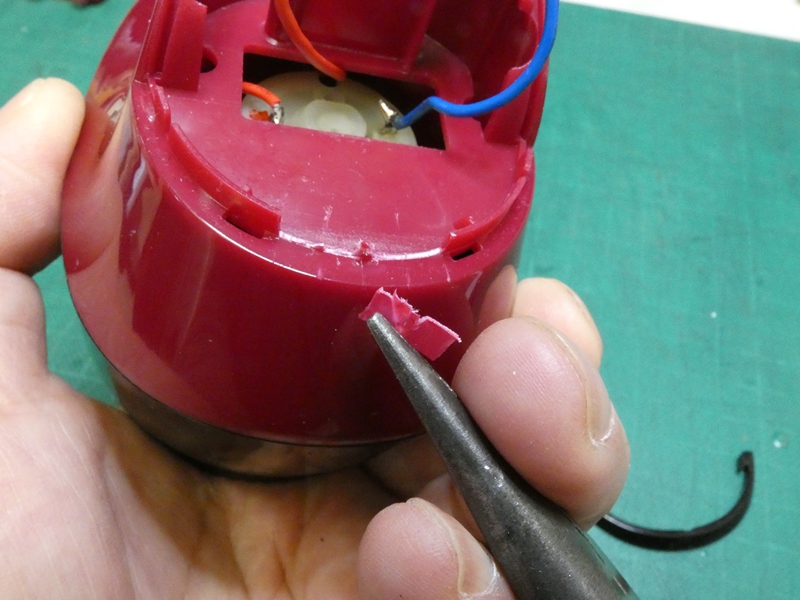

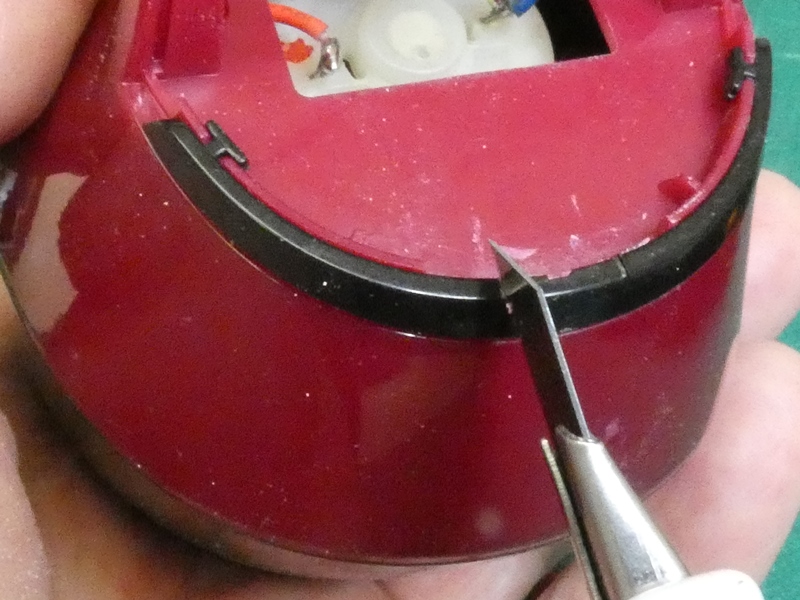

モジュール上のＵＳＢソケットを外部に取り出す必要があります。	本体前部の化粧グリルの一部をモジュール幅に合わせて欠き取ります。

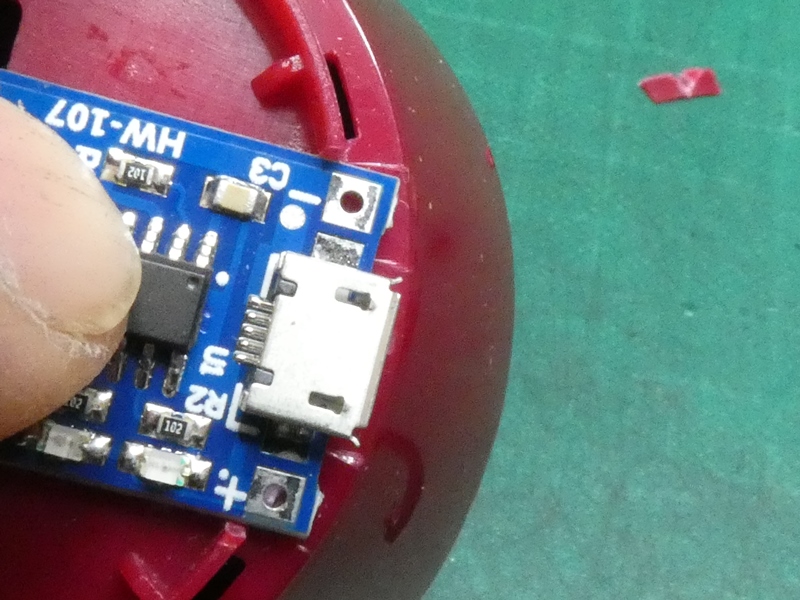

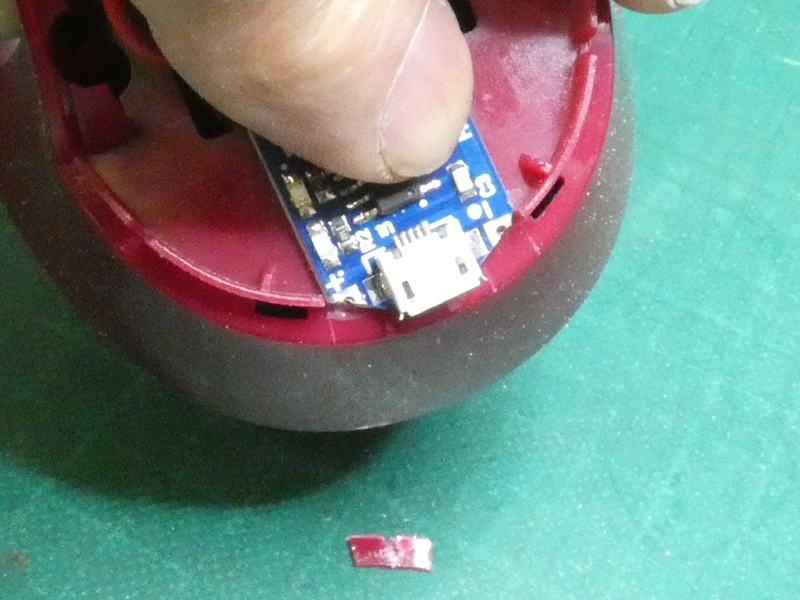

モジュール基板の短辺端に取り付けられているＵＳＢソケット（ｔｙｐｅ－Ｂ）が、本体表面に顔を出せそうです。

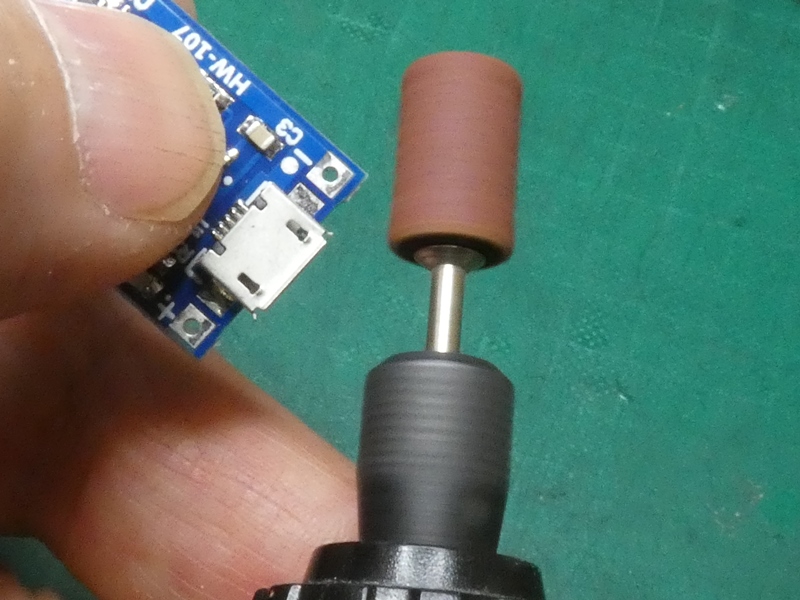

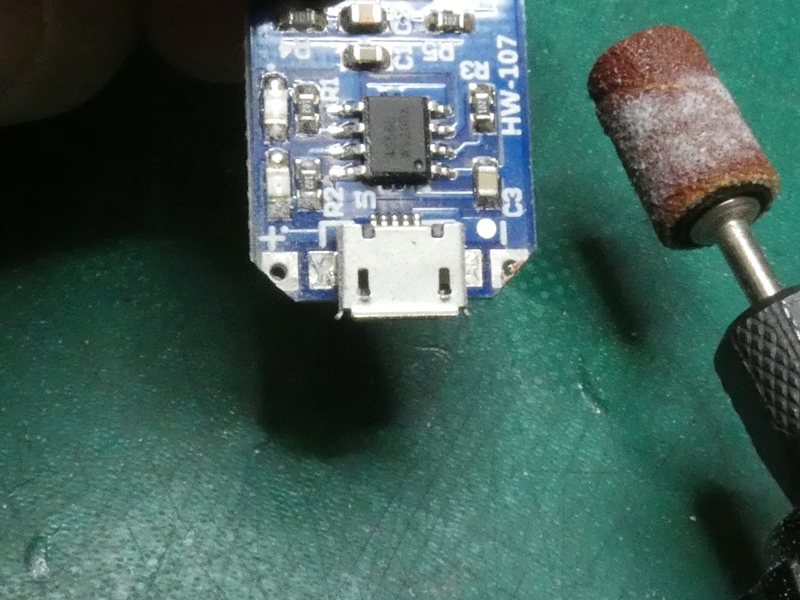

ソケットだけ顔を出せば良いのですが基板の両肩も出てしまいます。	両肩の周囲に回路配線がないことを確認し、ルーターで削り落とします。
このくらい削り取れば化粧グリルとの干渉が避けられるでしょう。	本体前面部に当てながら調整を繰り返します。

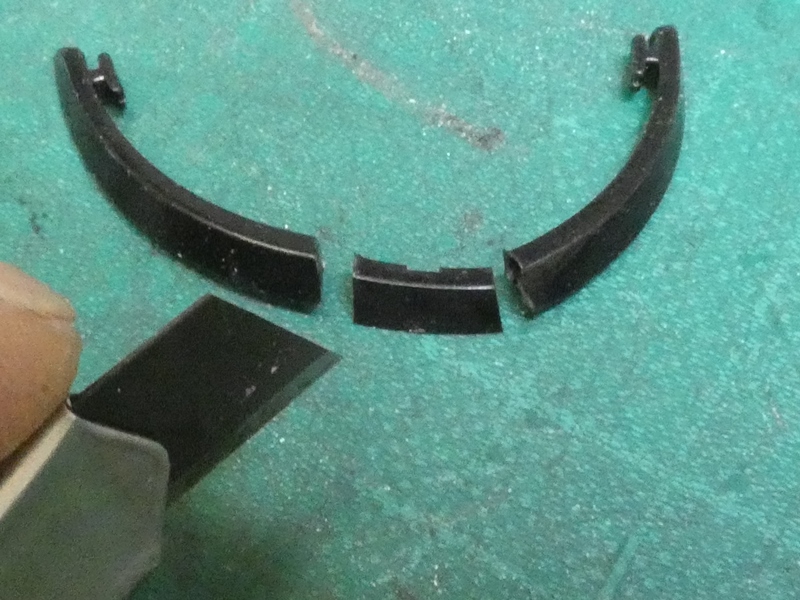

デザイン的なアクセントを与える黒色のグリル部品も加工します。	ＵＳＢソケットが顔を出す部分を幅を合わせて切り欠きます。

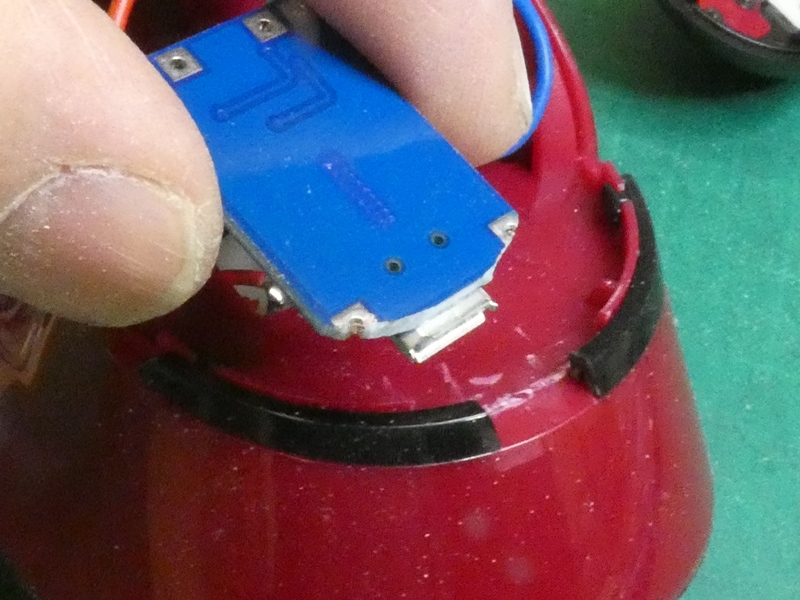

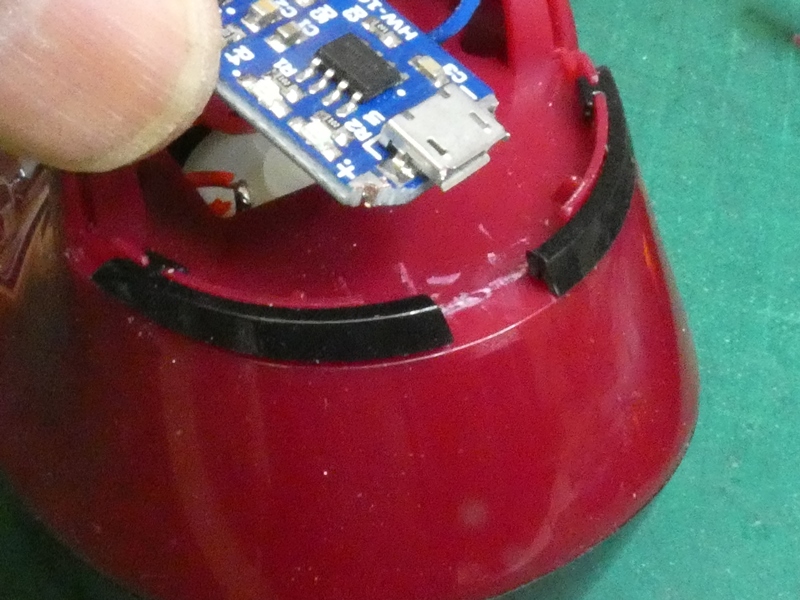

元の外観を損なわないよう、極力少ない加工に留めたいものです。	グリル部品の切り欠きに上手くフィットしますが・・

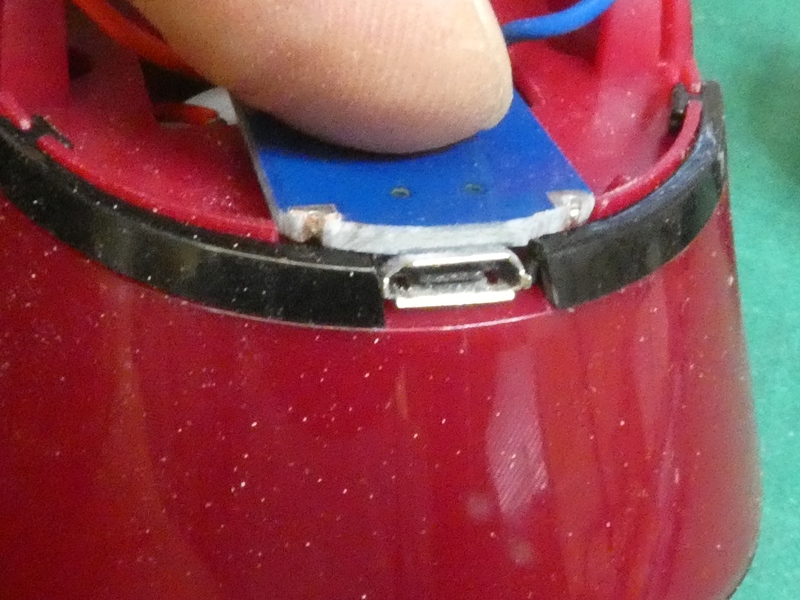

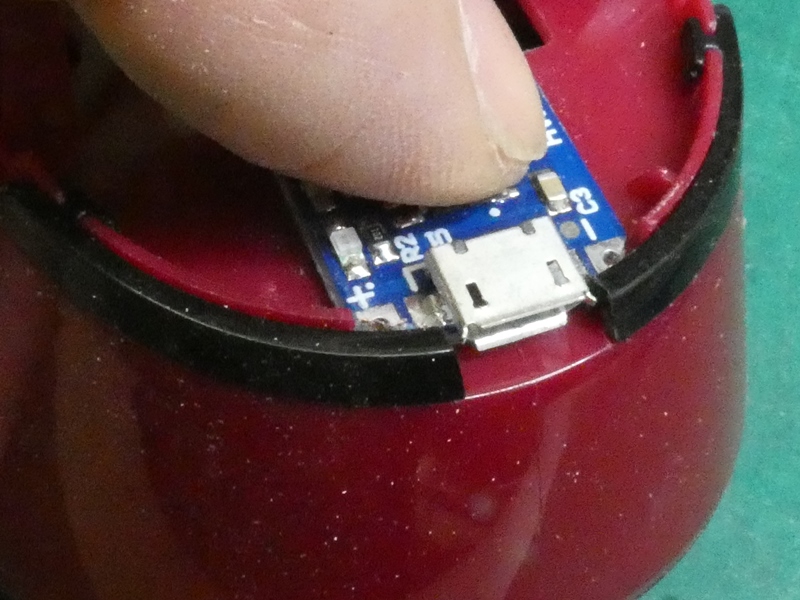

ソケット下側に隙間が生じます。急遽基板の表裏を逆にします。	グリル部品とＵＳＢソケットの高さがほぼ同じで位置が揃います。
ハンドル部の上半分を重ねてみると、違和感もなくＵＳＢソケットが顔を出し元から充電ができる仕様だったようにも見えます。製作所等ではなく工房を名乗る以上、少しでもこだわりたいと思う部分です。

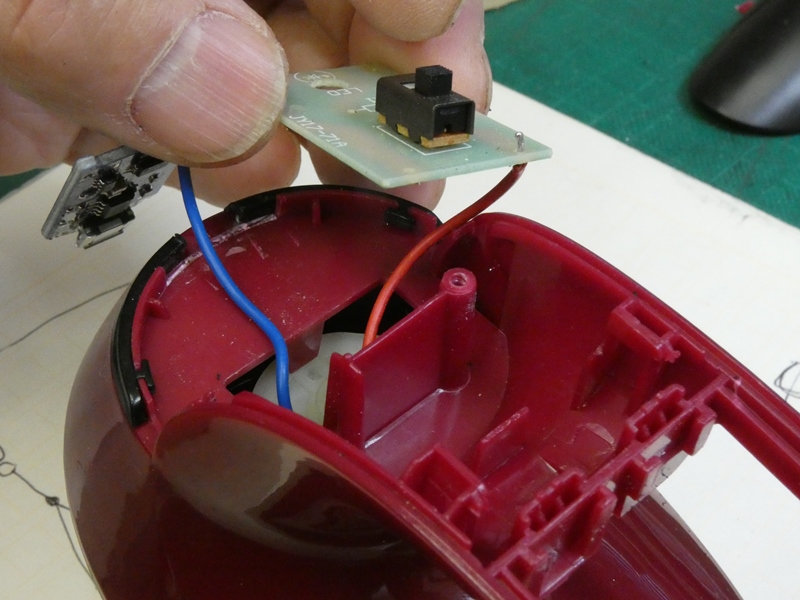

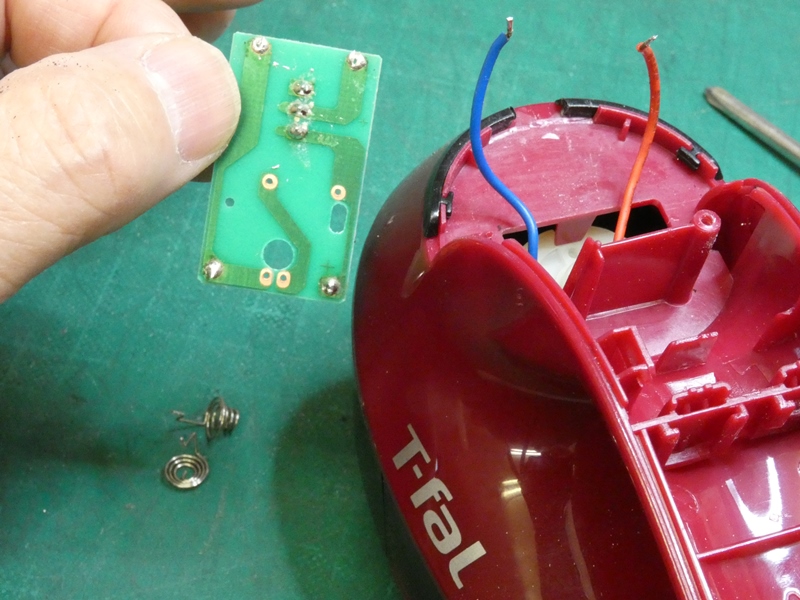

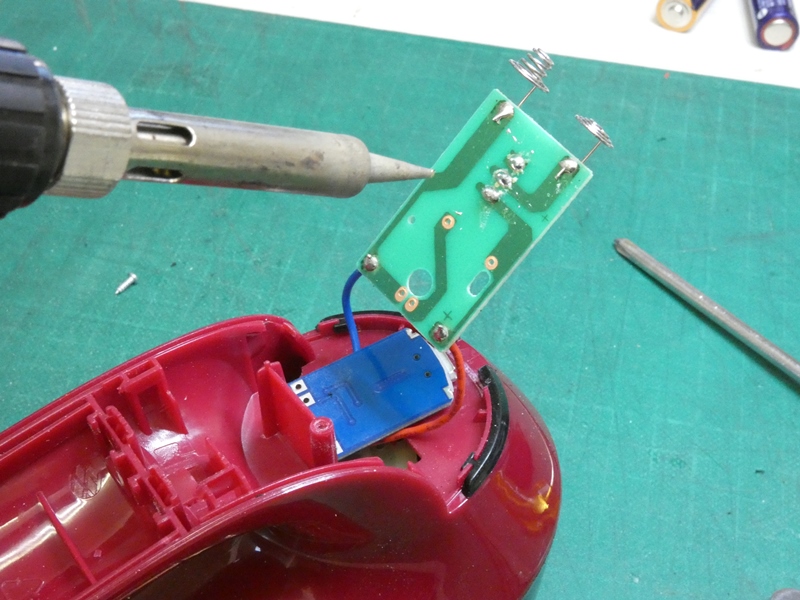

外科手術的な加工を終え、電気の配線作業に移ります。	内蔵されていたスイッチ基板を再利用します。

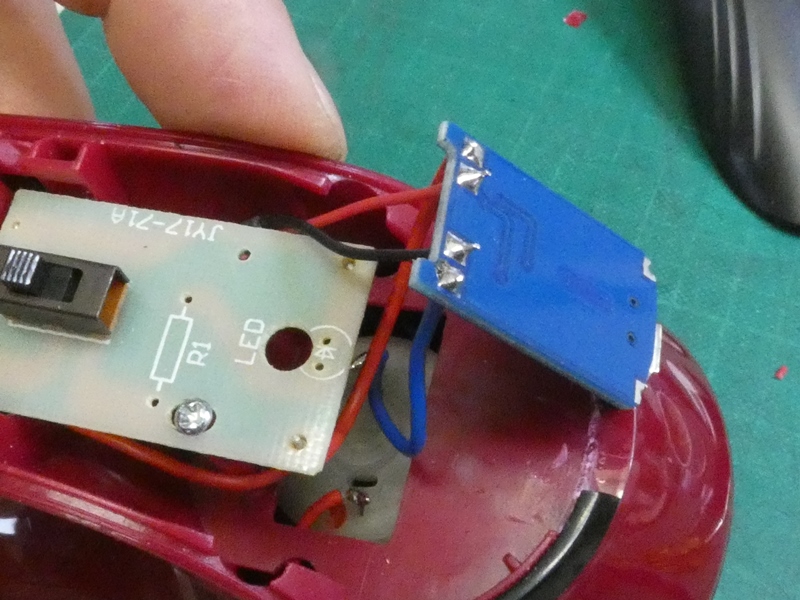

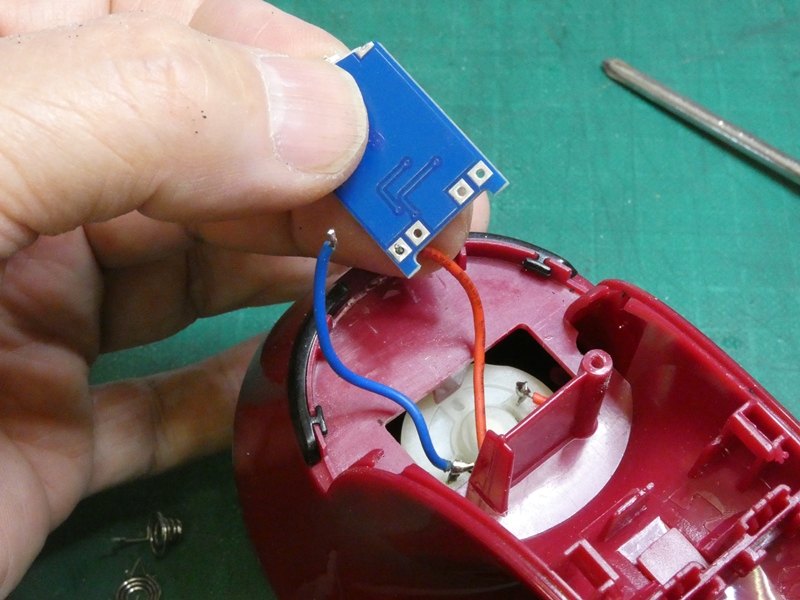

モーターからの配線の１本をモジュール基板の出力（ＯＵＴ－）に接続します。	もう１本のモーター配線は、外刃キャップの取り付けによりＯＮ・ＯＦＦされる安全スイッチを経由しています。

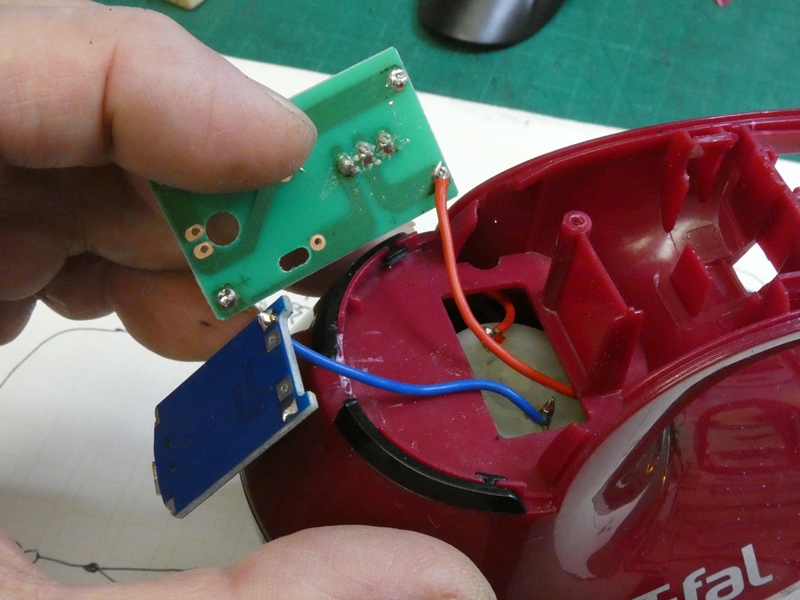

安全イッチから戻ってくる配線を、スイッチ基板に接続します。	スイッチを経由した配線を、モジュール基板の出力（ＯＵＴ＋）に接続します。

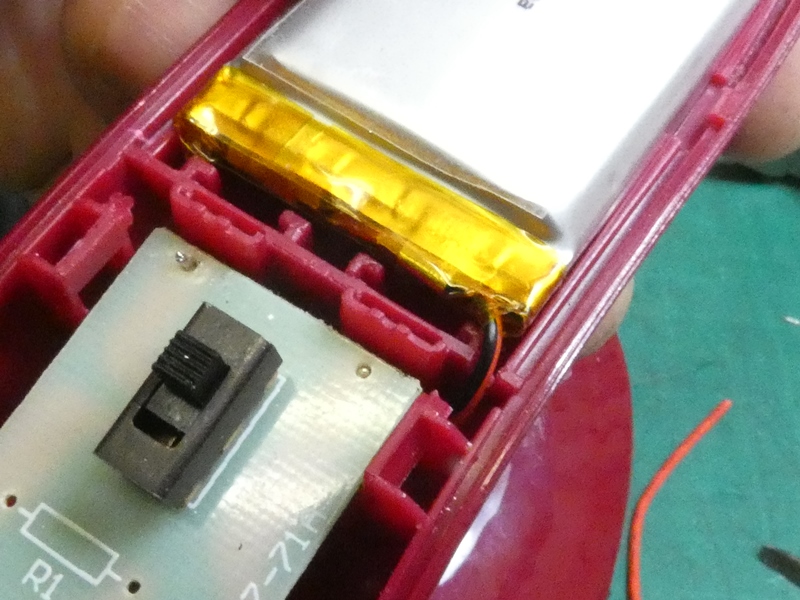

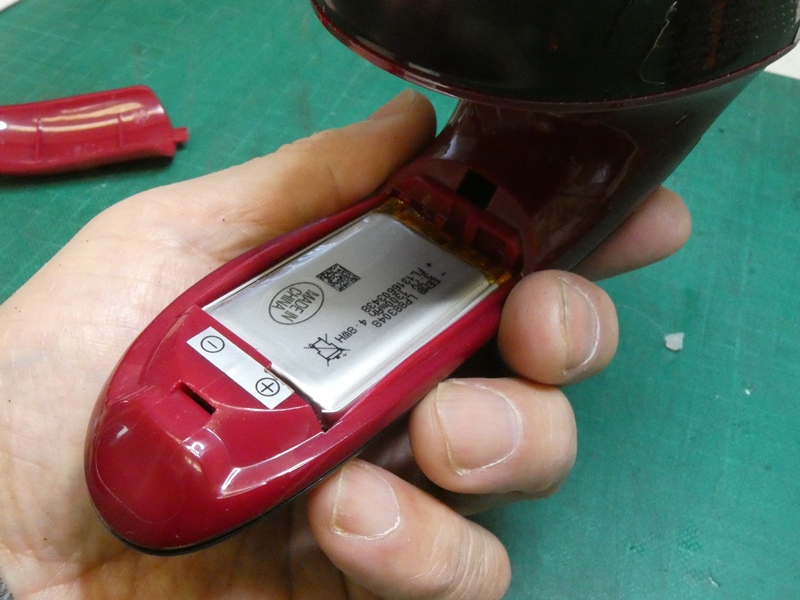

乾電池ホルダーの金具を取り除き、収めたバッテリーから配線を引き込みます。	内側のカバーを元に戻します。バッテリーが程良く保持されます。

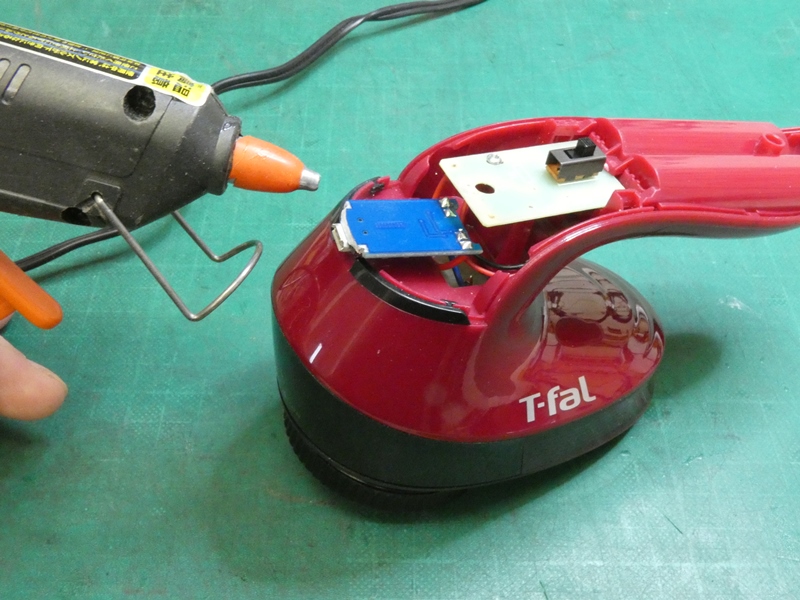

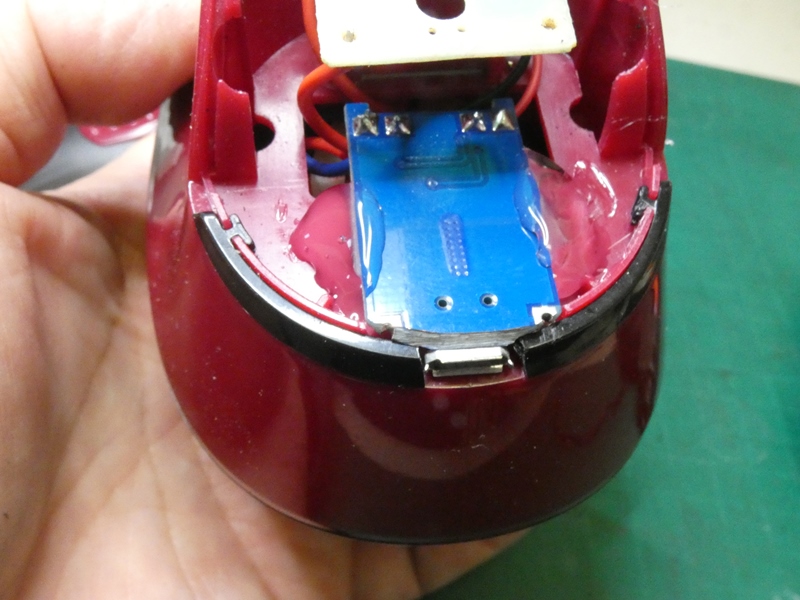

バッテリーからの配線を、付いていたコネクタを取り除き、モジュール基板のバッテリー端子（Ｂ＋－）に接続します。	裏返しにしたモジュール基板を固定します。難しく考えずに、グルーガンを使います。
強度的には十分です。かつ、何か変更したい場合には引き剥がすことも可能です。この時点で動作を確認してみます。３Ｖで回転させていたモーターに３．７Ｖですから回転数もトルクも申し分ありません。それでも、新品のアルカリ乾電池に代えた時の勢いを少し上回るくらいでしょうか。新品乾電池が１．６Ｖくらい、２本で３．２～３．３Ｖなので、さほど無茶な電圧を加えているわけでもありません。所詮我が家の持ち物ですから、壊れた時にはそれまでです。

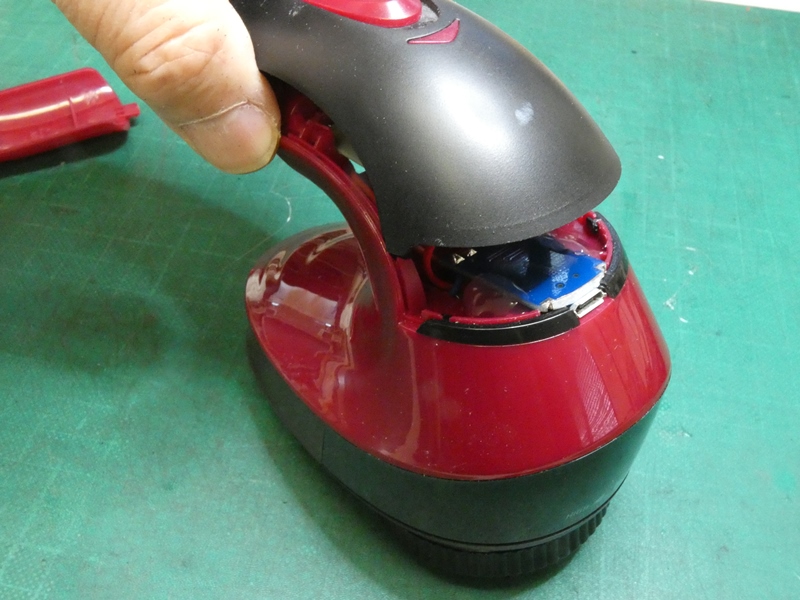

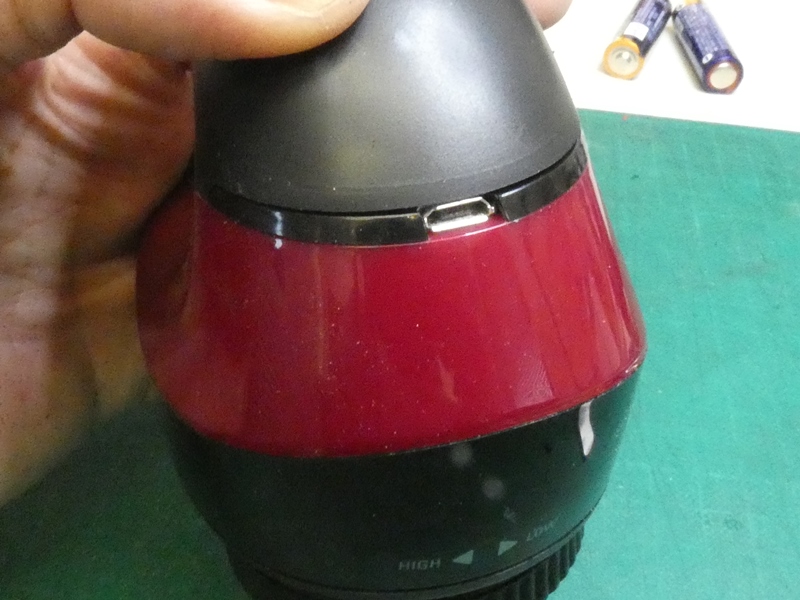

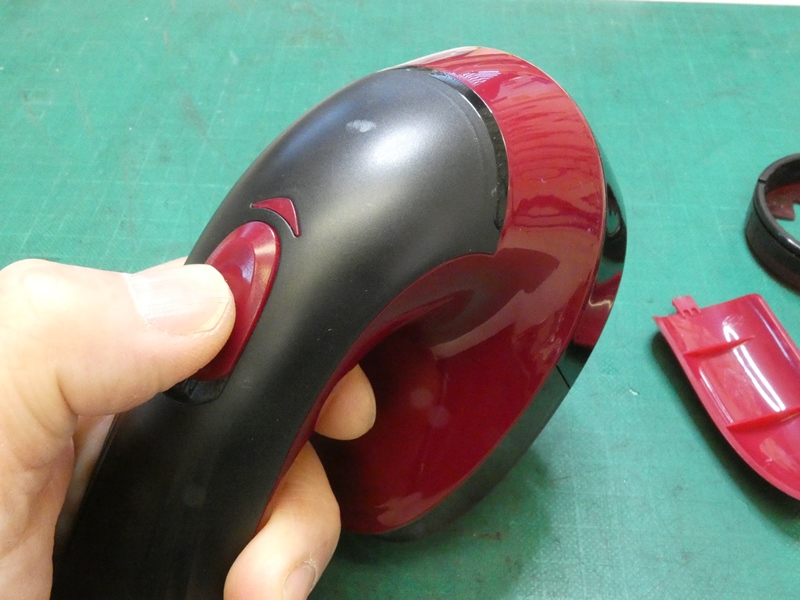

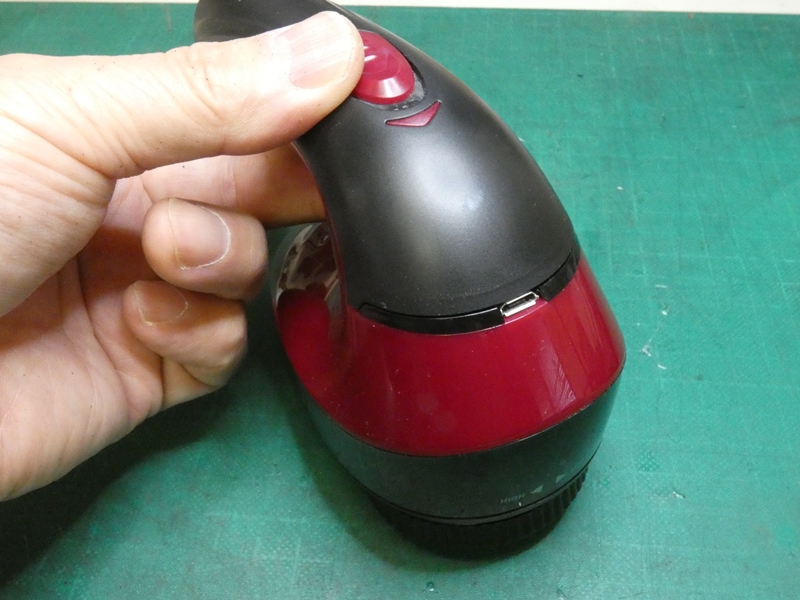

ハンドル部の上半分を元通りに取り付けます。	元の外観をほとんど損ねることなく充電用のＵＳＢソケットが加わります。
改造後も乾電池ホルダー部の外側カバーを脱着することができます。配線コネクタを切り落としてしまったので、簡単に交換することはできませんが。それにしても、厚み・幅・高さともぴたりと一致したものです。
自宅に持ち帰り奥さんに手渡すと、スイッチを入れた瞬間、パワーアップした回転に驚きの声を上げていました。充電できるので電池を変える必要がないと説明すると、もう一度驚いていました。洗濯後の毛玉だらけのセーターで試すとそれはもう面白いように毛玉が取れ、セーターは新品です。さて、途中で話を置いておいた「魔改造の夜」ですが、トースターが食パンを高く跳ばすとか、掃除ロボットに幅跳びをさせるとか、子犬のおもちゃを爆走させるだの・・、ＮＨＫはいい加減にしてもらいたい。ロボコンの段階で既に呆れ気味でしたが、この無意味で破滅的で資源を無駄遣いするだけの愚かな番組にどれだけ価値があるのでしょうか。価値がないどころかエンジニアの尊厳を貶め、技術教育を蔑ろにし国民全般の技術的教養を地に落としかねません。加えて、この最低の番組にのこのこと出演してくる一流の企業や技術者たちもどうかと思います。最も著しく無駄遣いされているのは、あなたたちの資源である無二の知恵と経験です。馬鹿な企画に踊らされていないで、本来の製品開発に邁進して下さい。でなければ、世の中でこれだけ大勢の人が困っているんです。保証期間が過ぎただの部品がないだのと言ってないで、故障した自社製品を修理してあげて下さいよ。
