・ＢＯＳＥレシーバーのＢｌｕｅｔｏｏｔｈ化（２０２４．１．２０）

これまで数百台を修理してきたＢＯＳＥ社ＷＭＳ（ＷａｖｅＭｕｓｉｃＳｙｓｔｅｍ）です。莫大な販売台数と根強い人気で、修理依頼が後を絶ちません。実は自分も１台所有しておりますが、唯一不満な点はスマートフォン等とＷｉＦｉ接続できないことです。近年は多くのオーディオ機器がＢｌｕｅｔｏｏｔｈ機能を内蔵し、スマートフォンでストリーミング、あるいはダウンロードした無限の音楽ソースを、ソファに寝ながら楽しむスタイルが常識化しています。

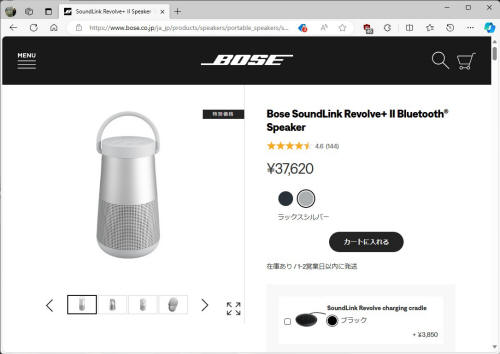

ＷＭＳもＰＬＳのシリーズもとっくに生産を終え、その後発表された製品はユーティリティを劇的に変化させています。この水筒のような単体のスピーカーは、テーブル上に置くだけで周囲に驚異的な音場を作り出します。Ｂｌｕｅｔｏｏｔｈ経由で音源と無線接続することが前提で、「ＳｏｕｎｄＬｉｎｋ」の製品名を冠しています。プレーヤーやレシーバにディスクをセットし、ＰＬＡＹボタンを操作するスタイルを葬り去りました。

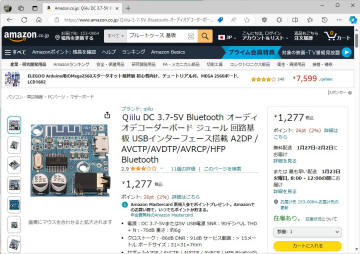

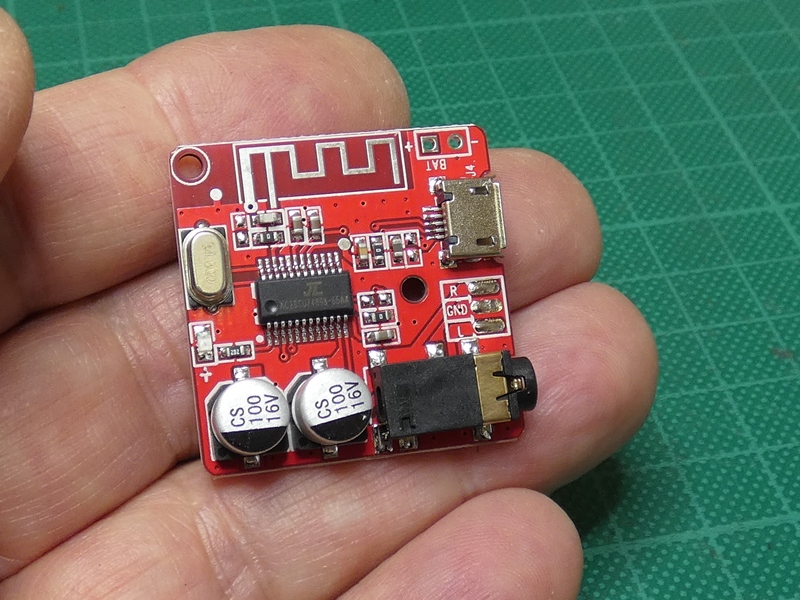

ＷＭＳシリーズには外付けでＢｌｕｅｔｏｏｔｈ機能を追加する製品がありましたが、それではサウンドリンクシリーズに対し下から目線になるだけです。Ａｍａｚｏｎを覗いていて偶然見つけたモジュールです。コンパクトなＢｌｕｅｔｏｏｔｈ基板で、電源接続のみで使用できます。
数種類販売されていますが、５枚組のこの製品を入手しました。購入時は８００円以下です。	１枚１８０円以下・・信じがたい価格なのでまともに動作するのか疑わしい限りです。

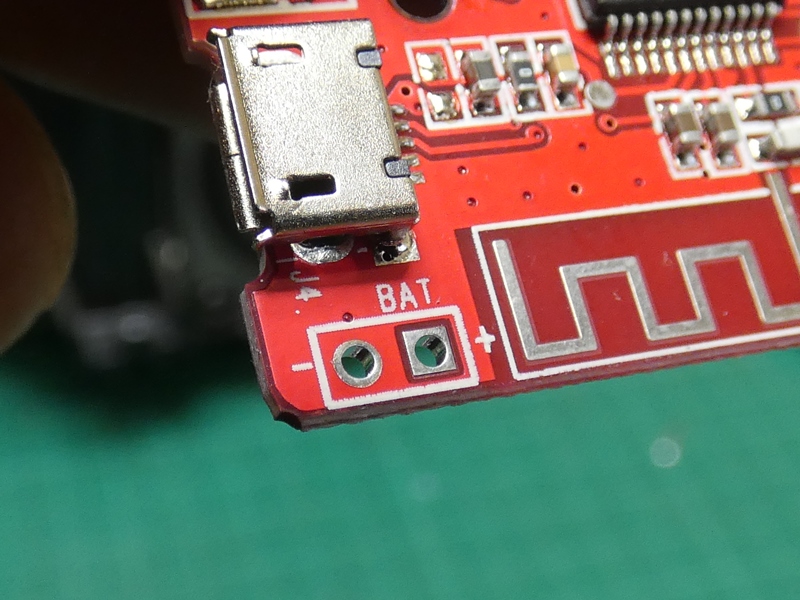

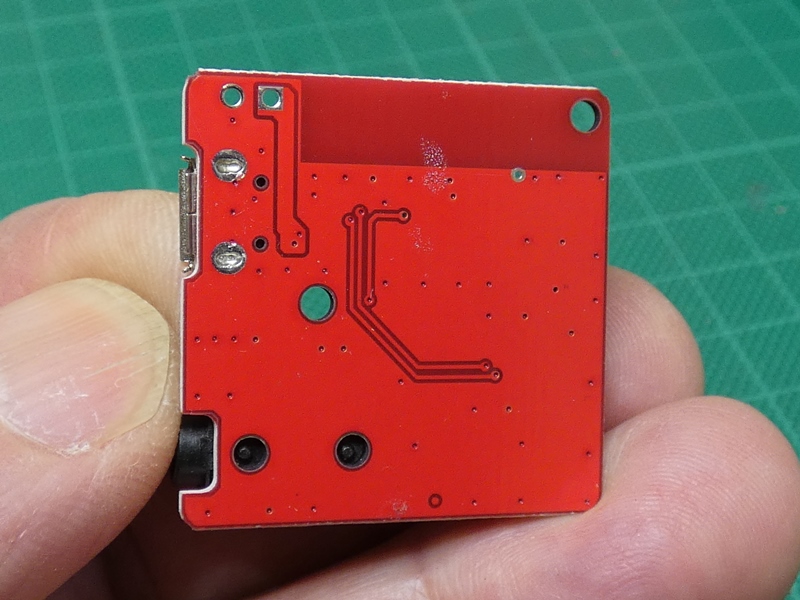

説明書など一切付属しません。基板上にオーディオ出力のステレオミニジャックと配線接続用の端子が付いてます。	ＵＳＢ端子から給電できるようですが、別途基板上にバッテリー（電源）の端子もあります。
ＵＳＢなのでおそらく５Ｖの電源を供給し、オーディオ出力をＷＭＳの入力端子に接続すれば良いはずです。	何とかなりそうな雰囲気だけで分解を始めてしまいます。自分の所有物なのでお気楽です。

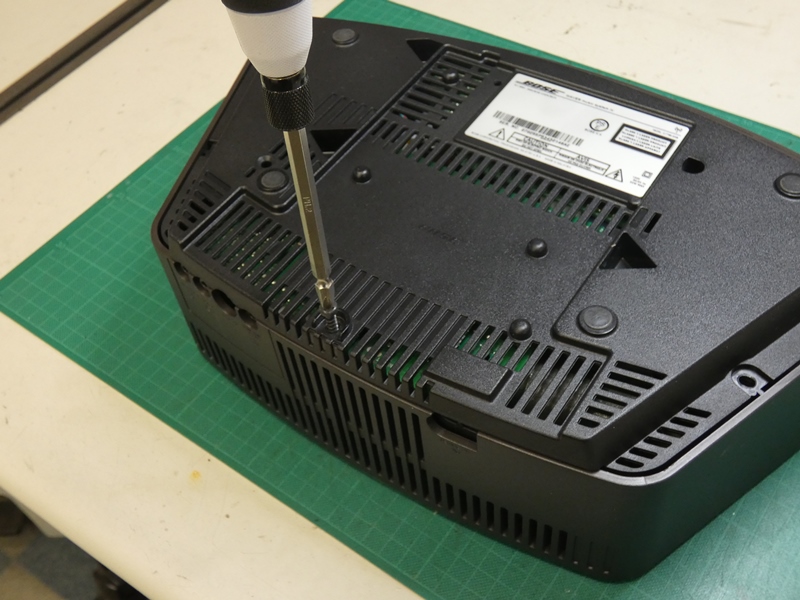

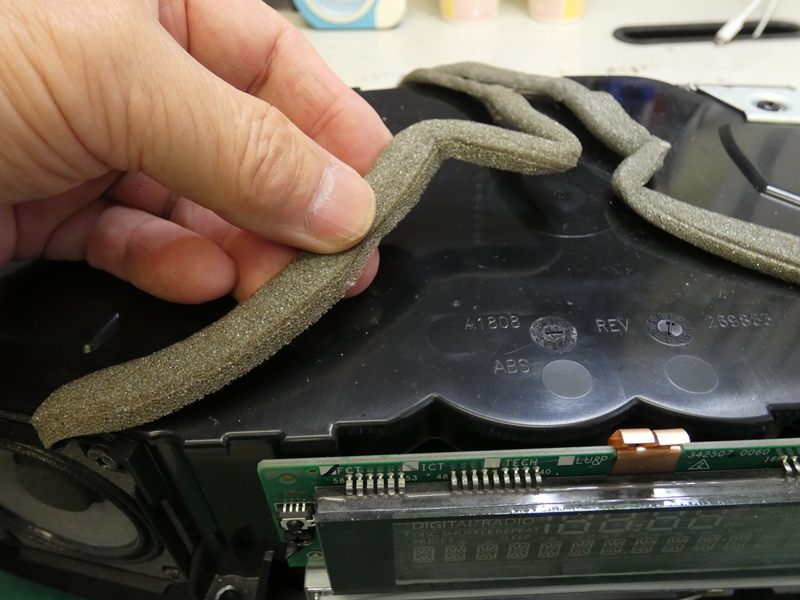

初期のＷＭＳと基本構造は変わりません。数百回分解・組み立てを繰り返してきました。	最終型のＷＭＳⅣでは、悪評のスピーカーコード保護材がついに改良されています。ベトベト・ボロボロになりません。

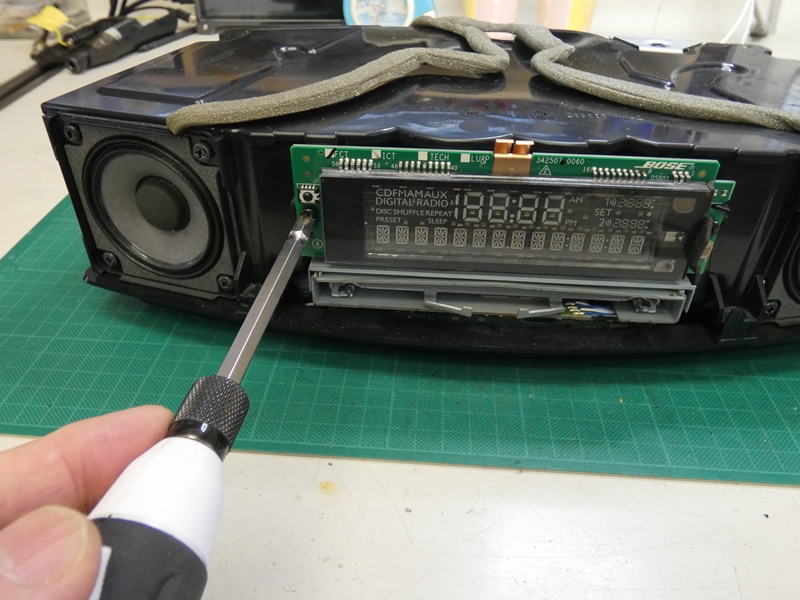

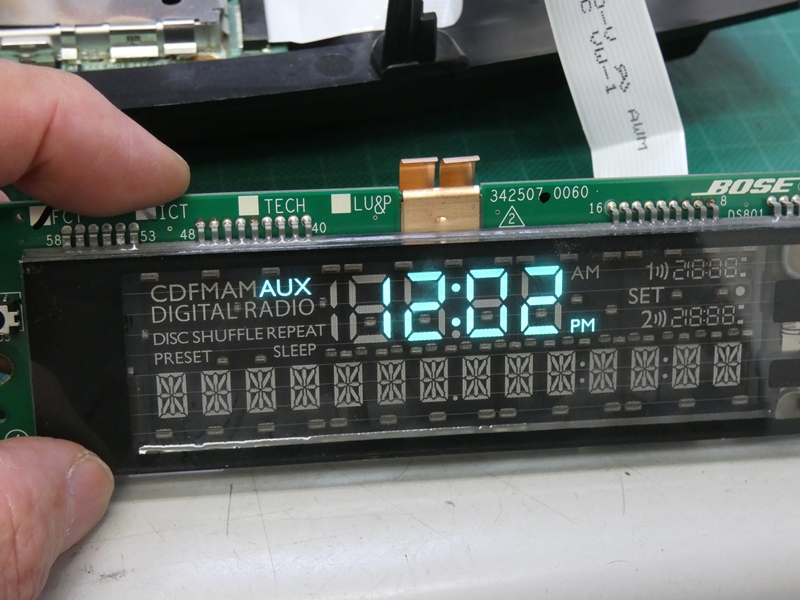

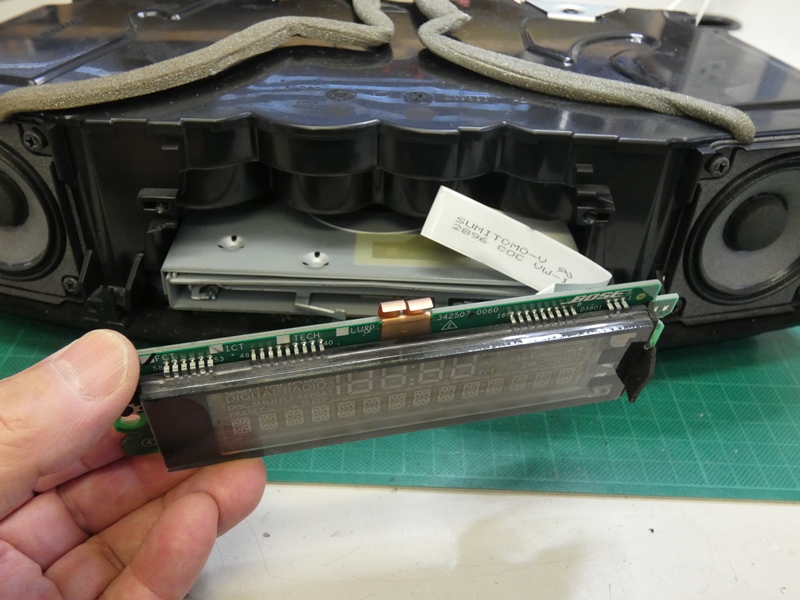

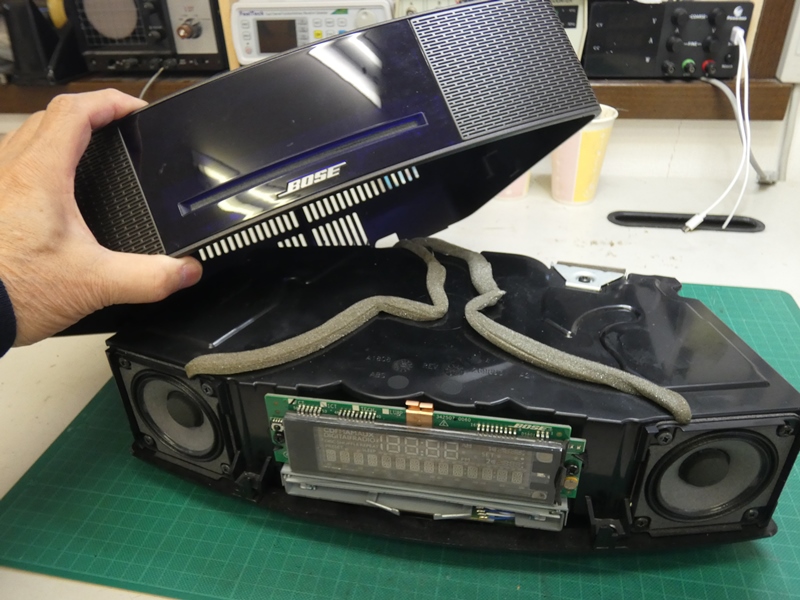

手前のディスプレイパネルを外します。視認性の良い蛍光表示管が使われています。	ＷＭＳシリーズのディスプレイは何故か輝度の低下がほとんど見られません。ＰＬＳシリーズはダメですけど。
ＷＭＳ内部にモジュールを組み込むには、（１）電気信号的に接続が可能か、（２）構造的に干渉せず組み込むことができるか、の２点をクリアしなければなりません。（１）については作業にかかる前に既に実験済みで、ＷｉＦｉ経由でしっかり伝送できることが分かっています。

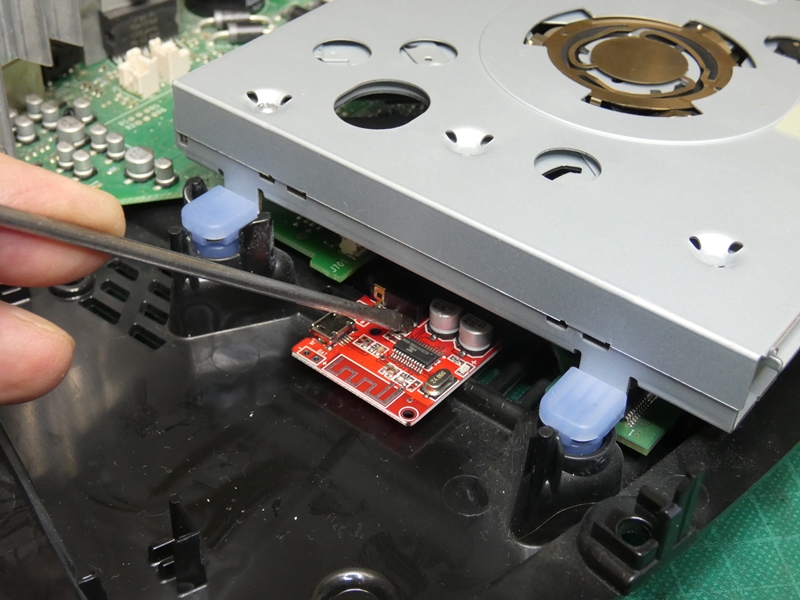

従って、このタイトに設計された筐体内にモジュールを組み込めるかどうかが問題です。	ＣＤドライブの真下あたり、僅かな隙間に何とか入りそうです。

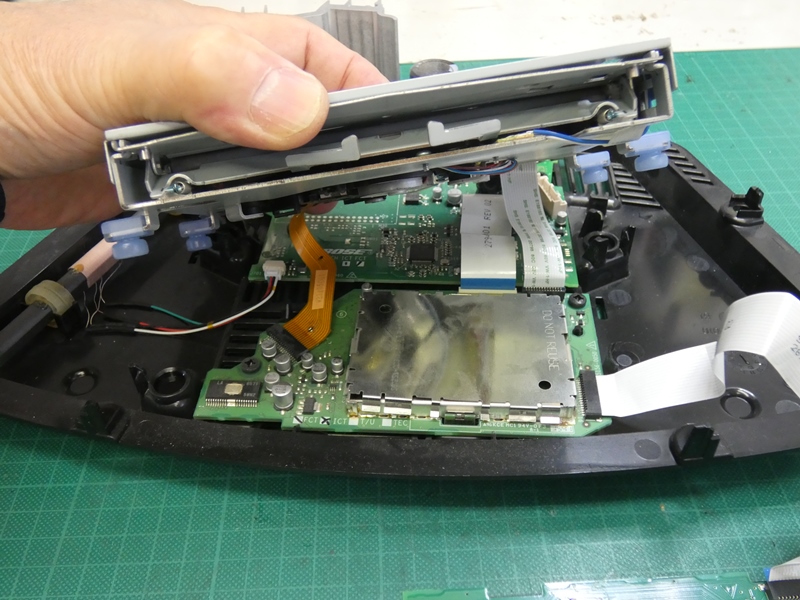

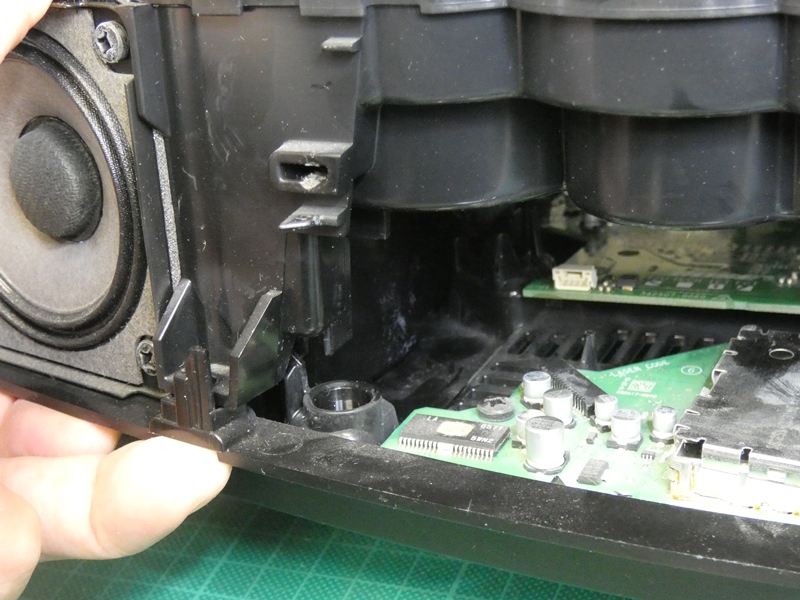

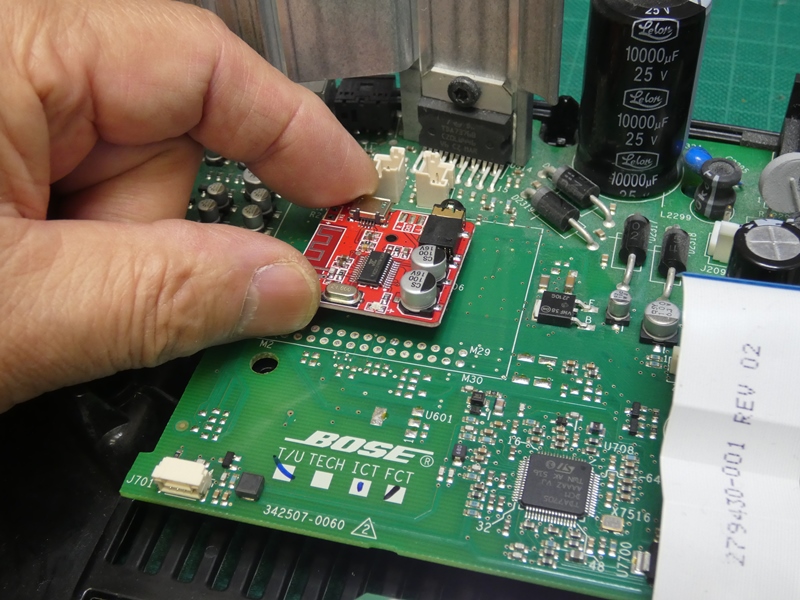

制御基板の端に、絶縁を兼ねて両面テープで接着でもすればよろしいのではないでしょうか。	しかし、スピーカーユニットを元に戻すと基板に干渉しそうな感じです。

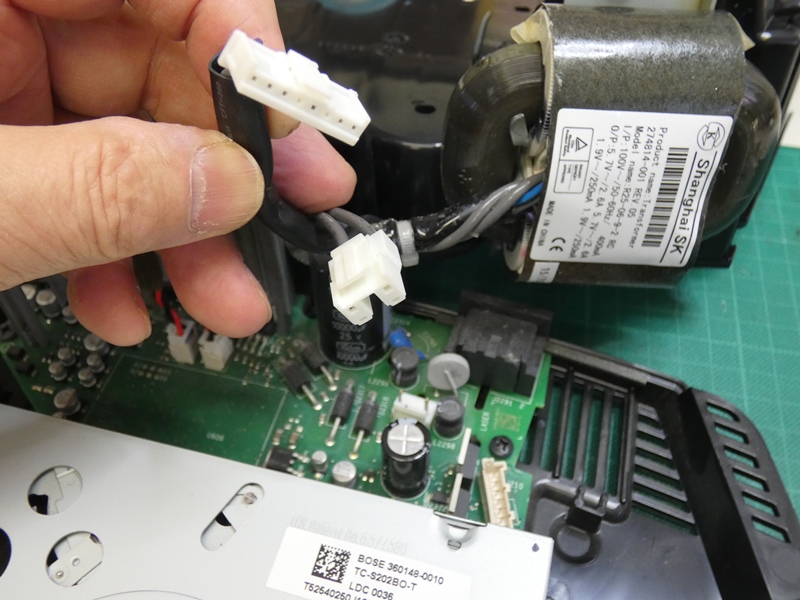

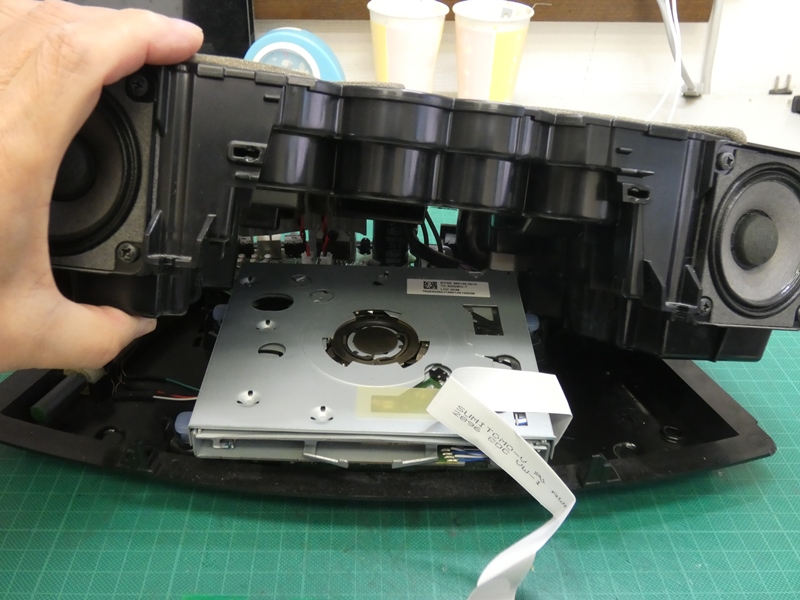

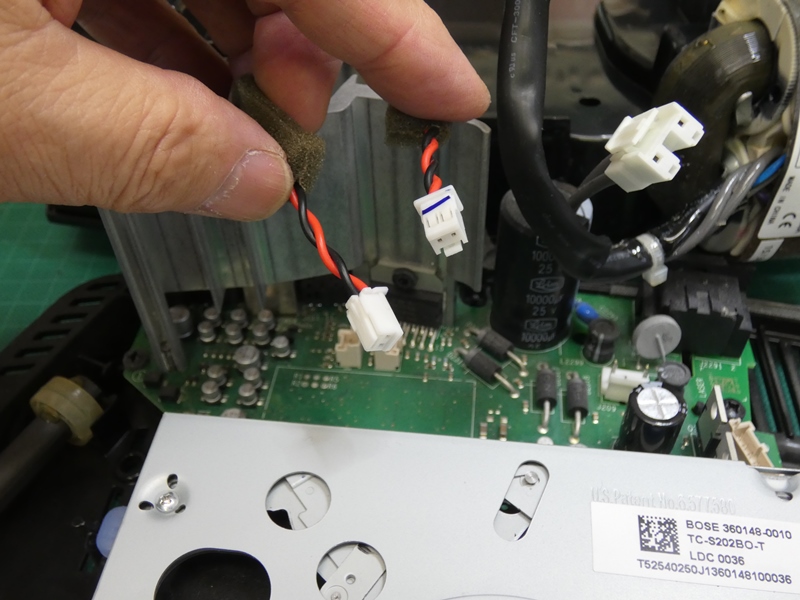

もっと広範囲に組み込み場所を探すことにします。	ケーブルを引き抜き、スピーカーユニットを電源トランスごと外します。

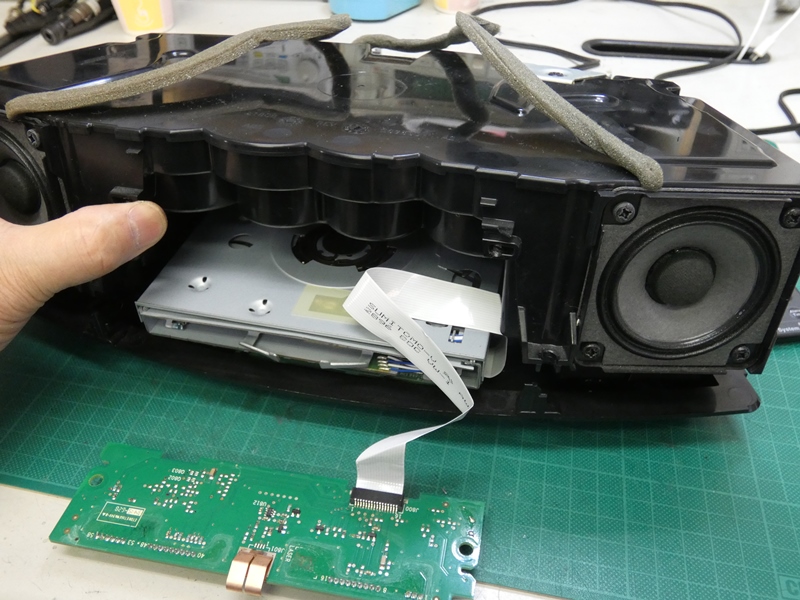

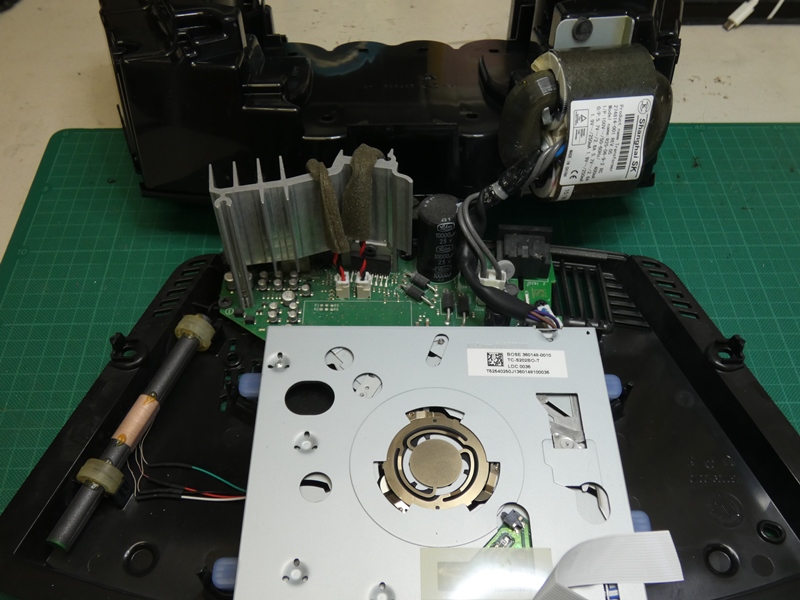

ＣＤドライブも外します。制御信号ＦＦＣとピックアップのＦＦＣも引き抜きます。	スピーカーユニットとＣＤドライブが無くなると、そこには広々とした大空間が。

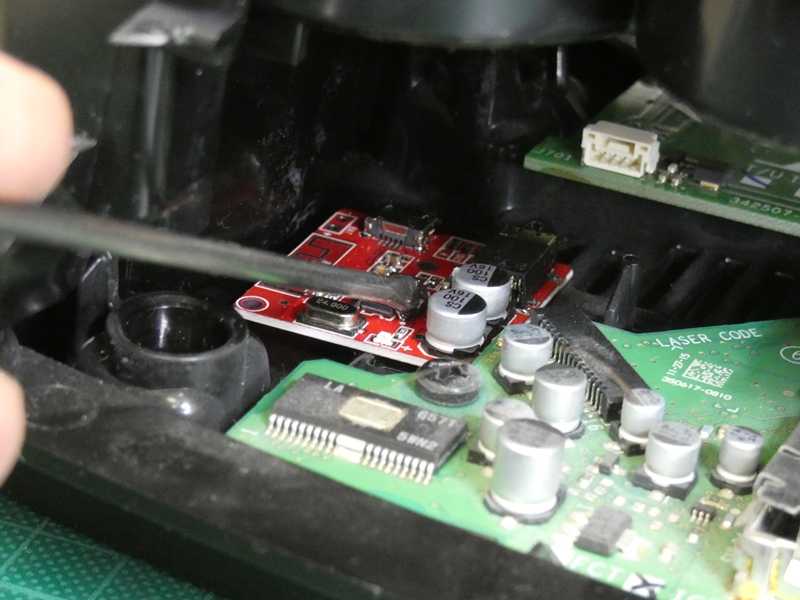

パワーＩＣの手前に余裕でモジュールを置くことができます。初期～中期型のＡＷＲＣＣＸモデルでは、この辺りに多くの電子部品が実装されていて、こんなスペースはありません。部品が集積化され、部品点数が大幅に減っています。
それでもメイン基板の大きさ・形状を変更せず、従来の筐体がそのまま継続使用されています。	ＷＭＳは一貫して外部入力端子（ＡＵＸ）を備えているので、ここから信号が入りそうです。

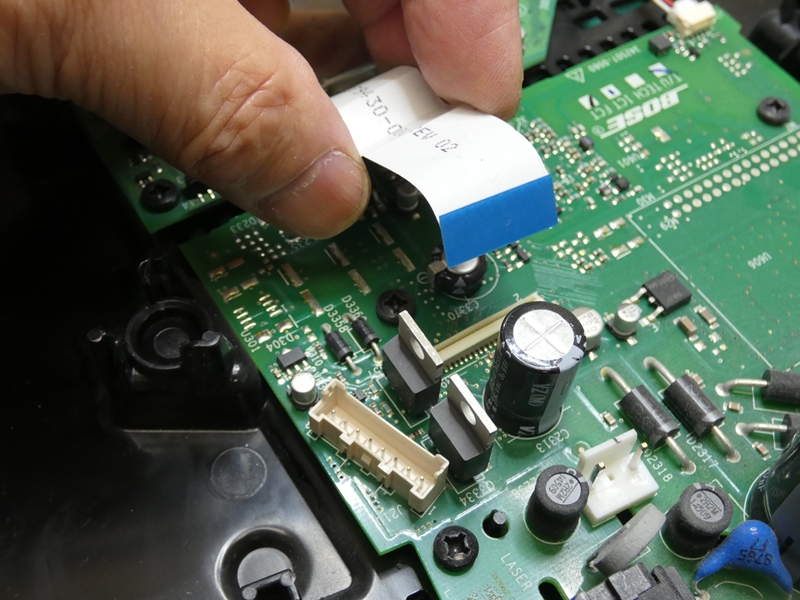

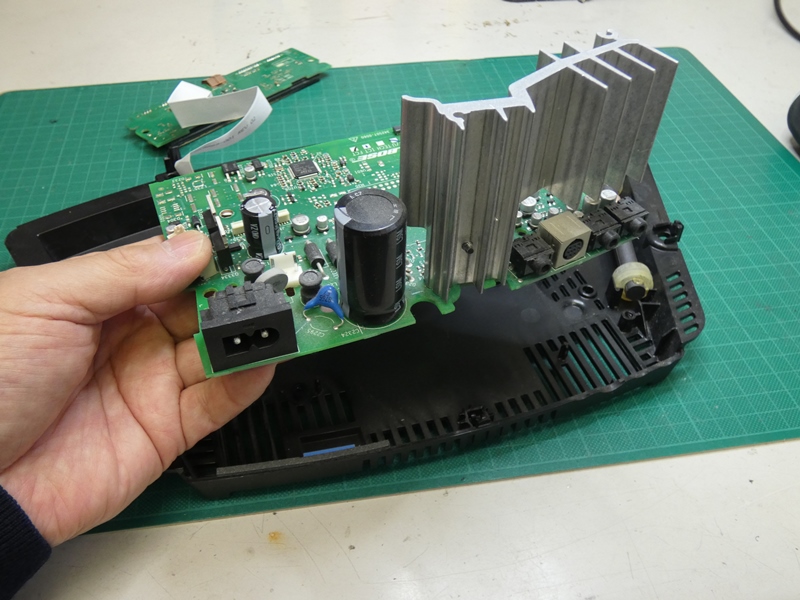

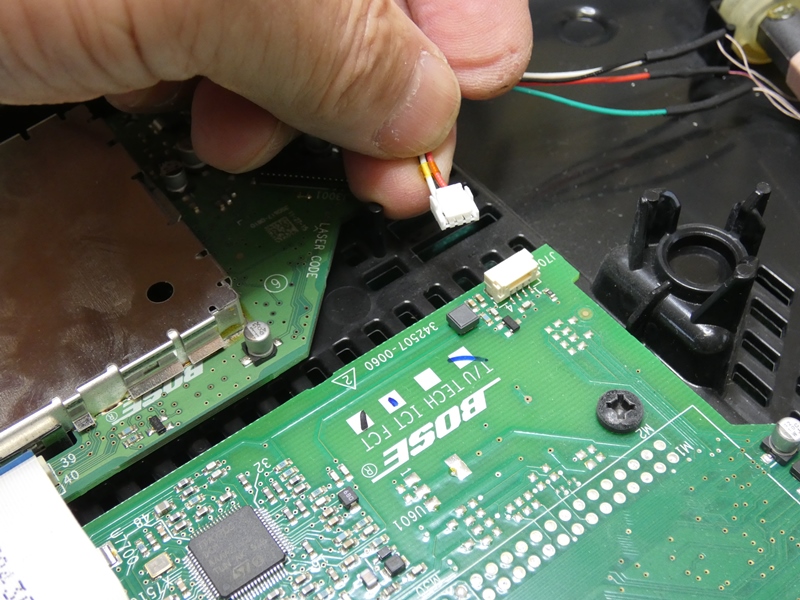

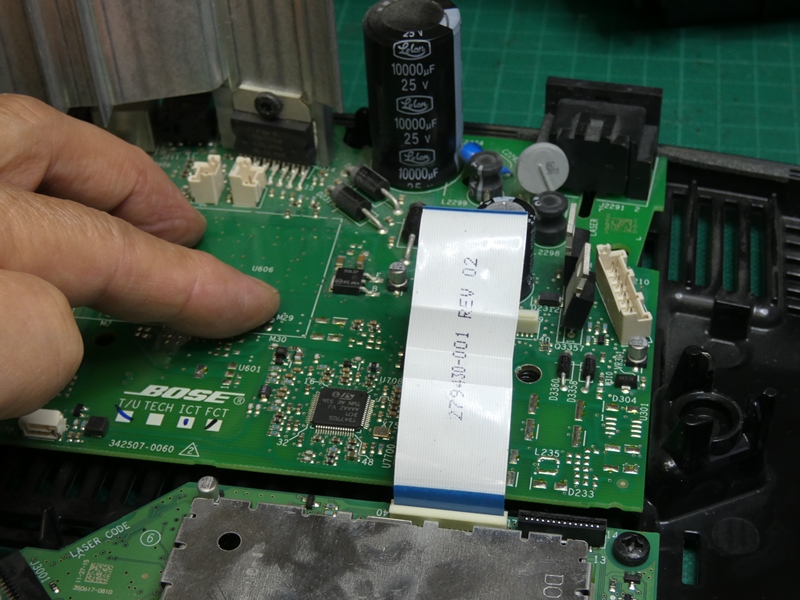

メイン基板の裏側を探ります。制御基板を接続するＦＦＣを抜きます。	ＷＭＳⅣではバーアンテナ配線の接続もコネクタに置き換えられています。

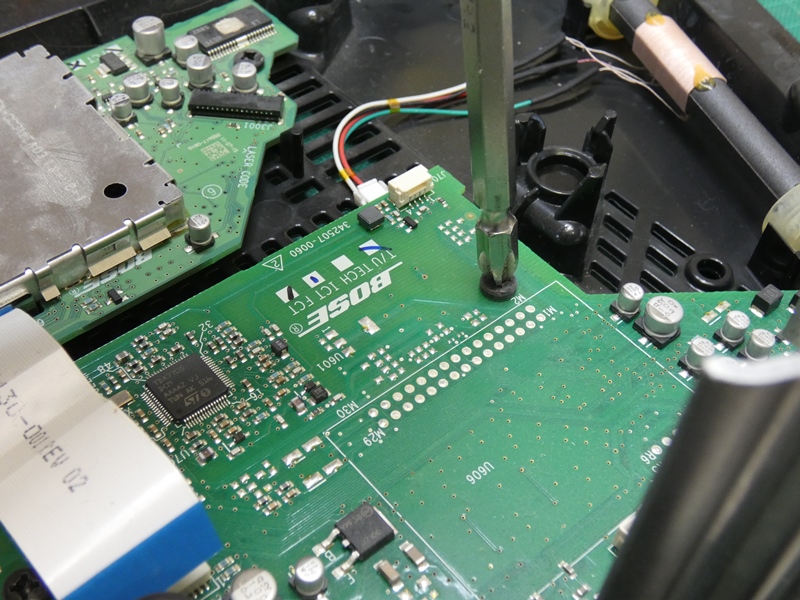

基板の固定ネジを緩めます。ネジ穴の位置も従来の基板と同一です。	電源周りやパワーアンプは従来の回路を踏襲しています。日本製品では前モデルの設計をぶち壊してしまいますが。

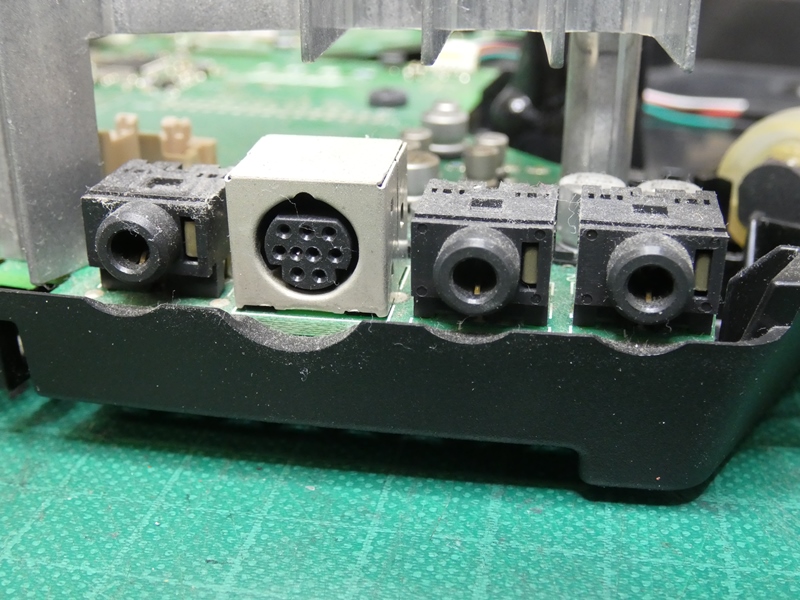

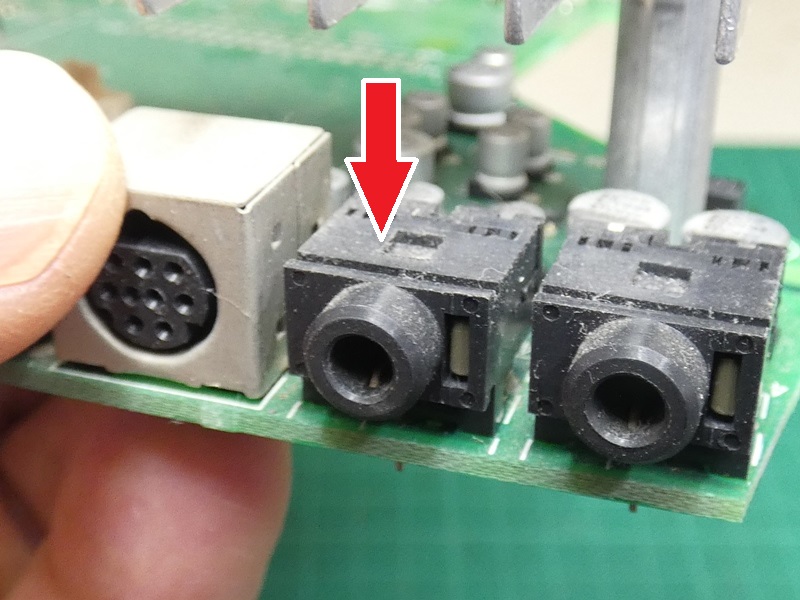

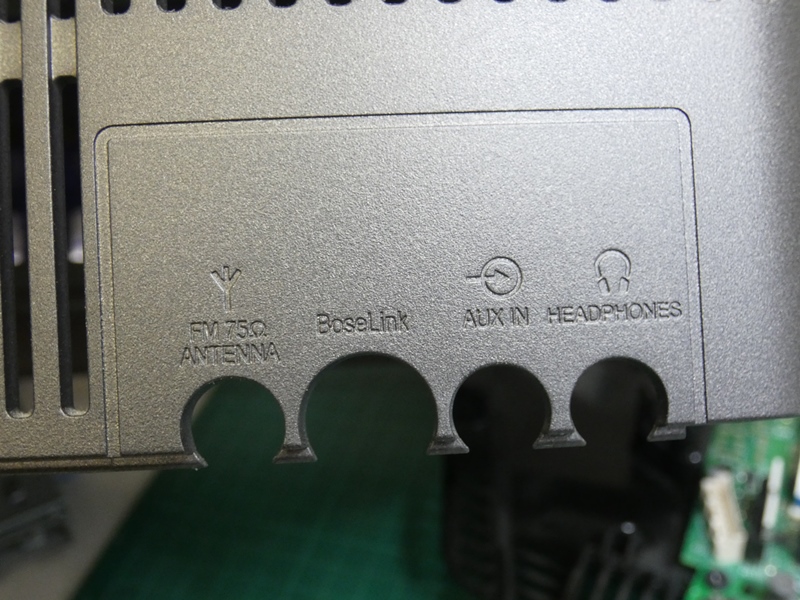

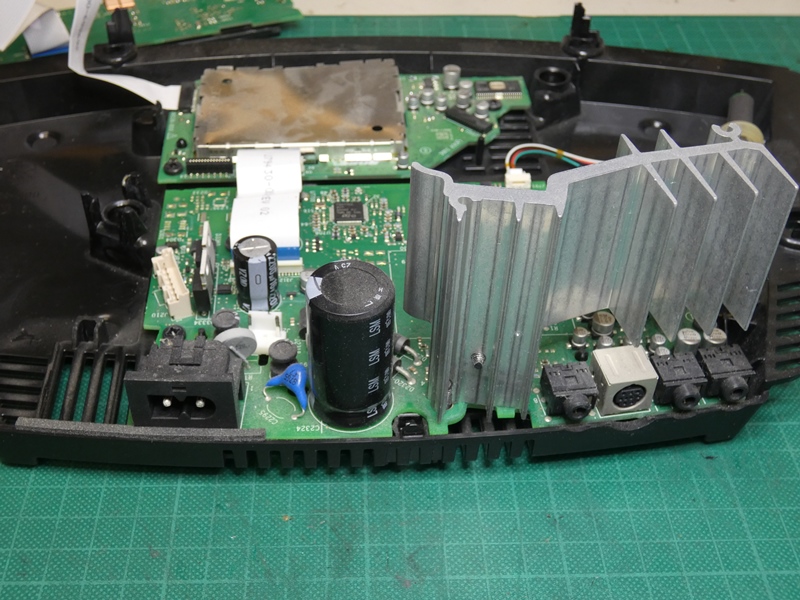

外装カバー背面の刻印で、背面端子の機能を確認します。右から２番目がＡＵＸです。	つまり、このステレオミニジャックがＡＵＸ入力端子です。

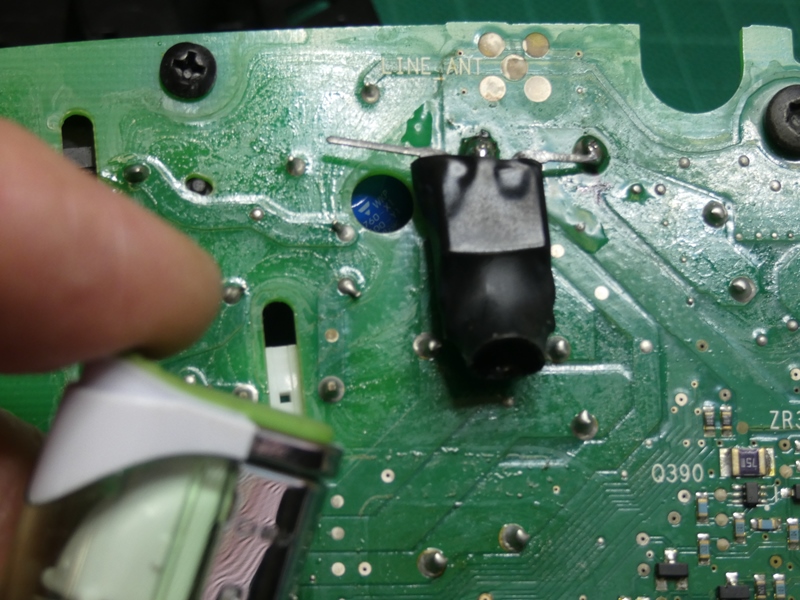

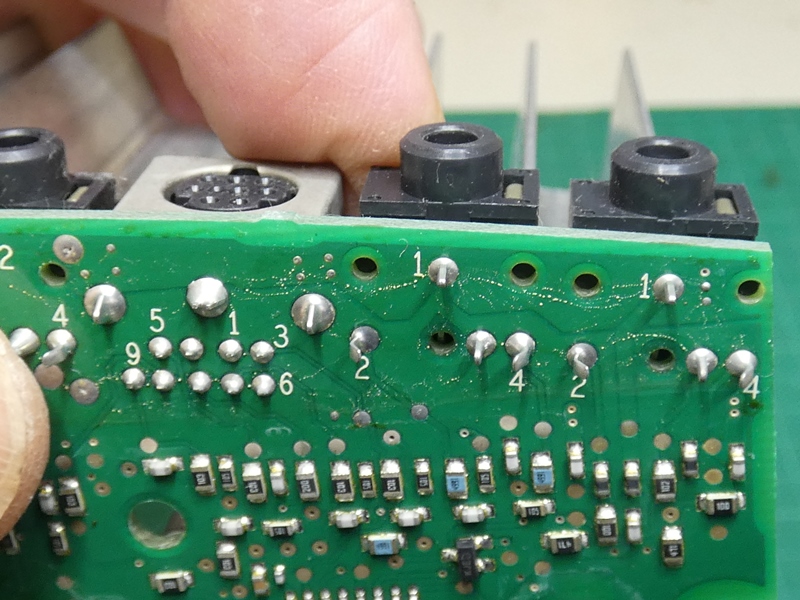

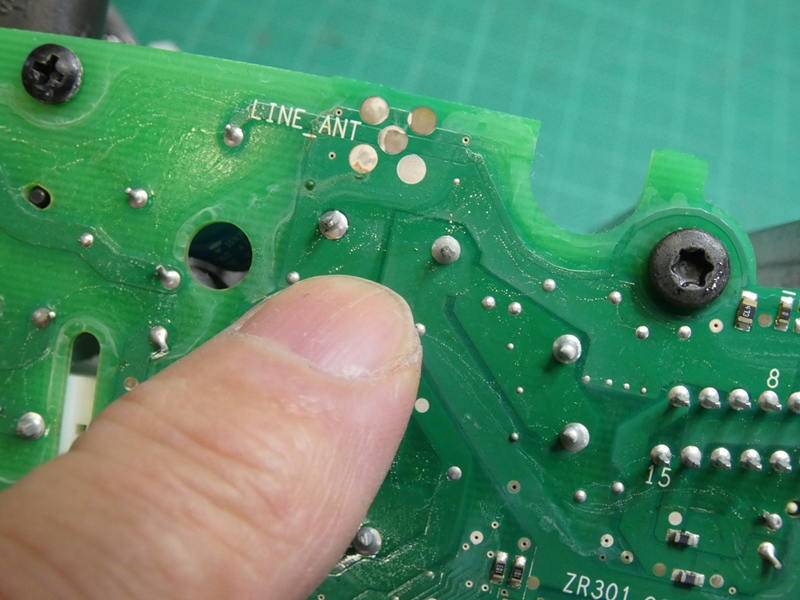

メイン基板の裏側を確認します。ＡＵＸミニジャックの基板取り付け端子４ピンが半田付けされています。

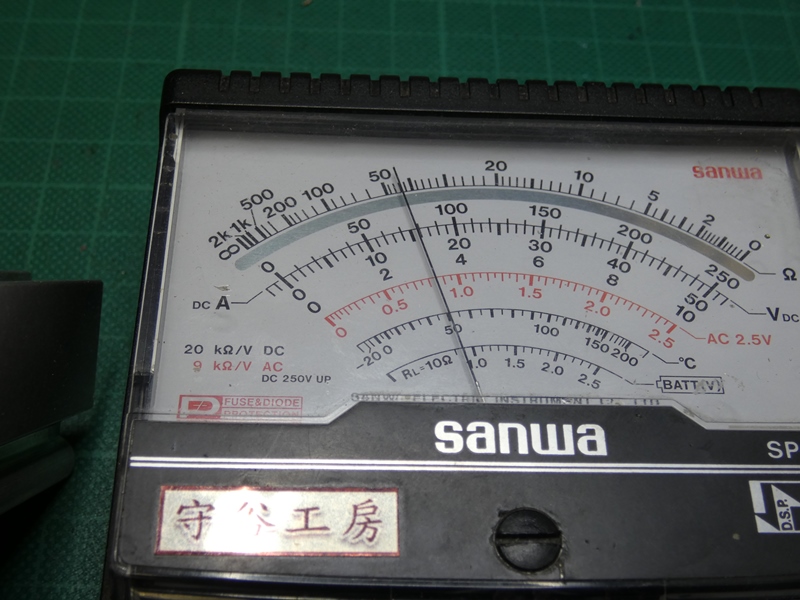

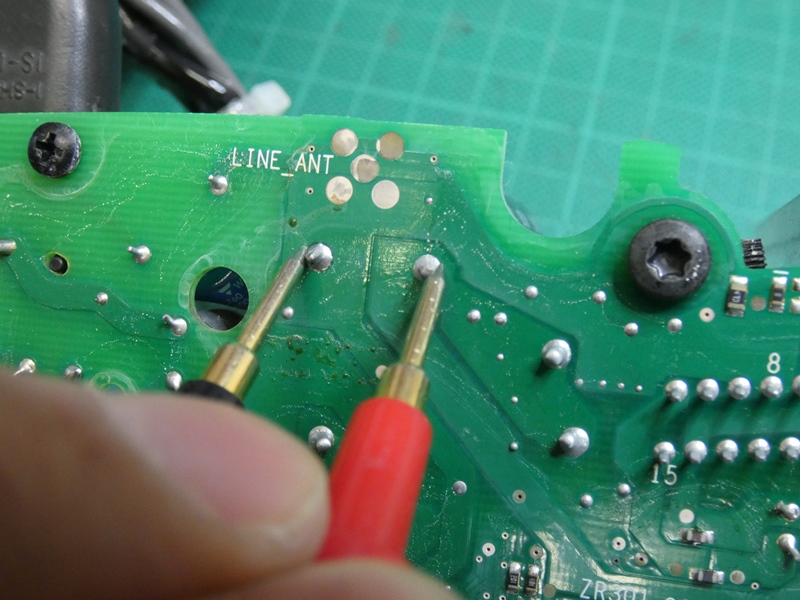

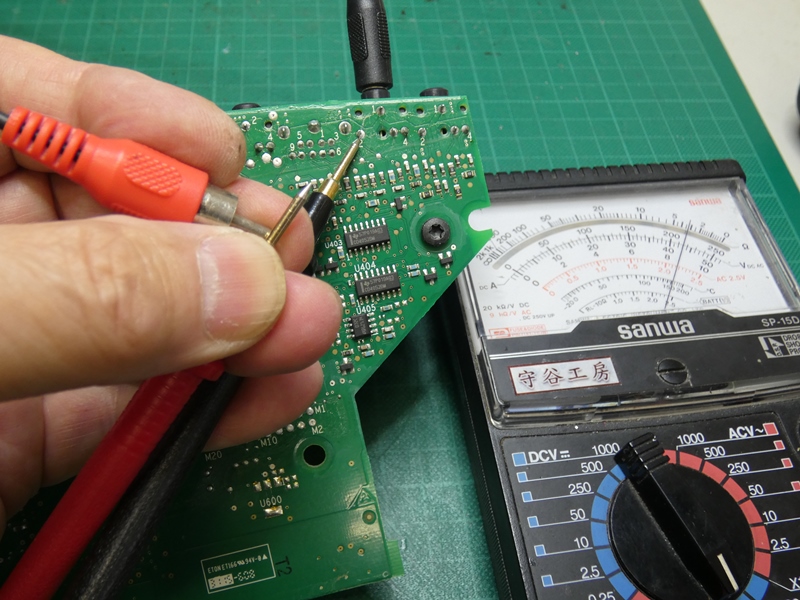

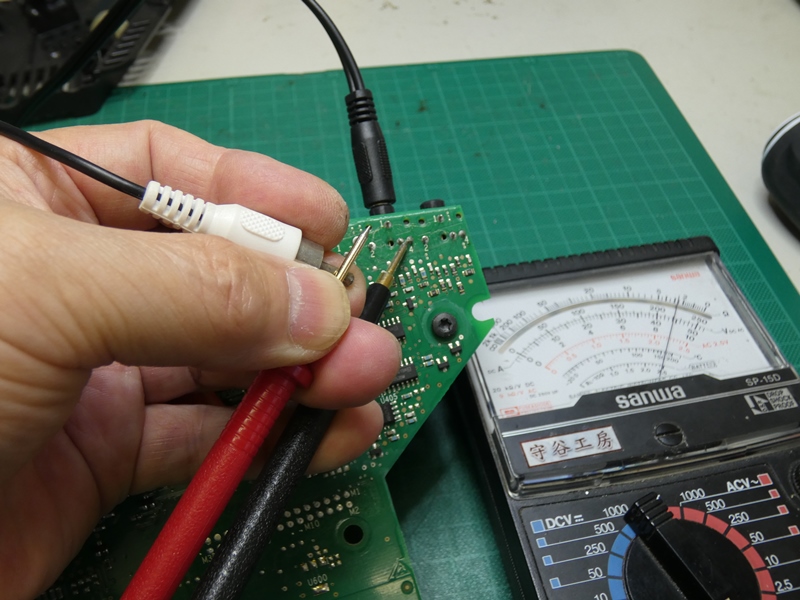

ミニプラグを差し込み、回路計でオーディオ信号のＬとＲ調べます。	コモン（グランド）端子も調べておきます。

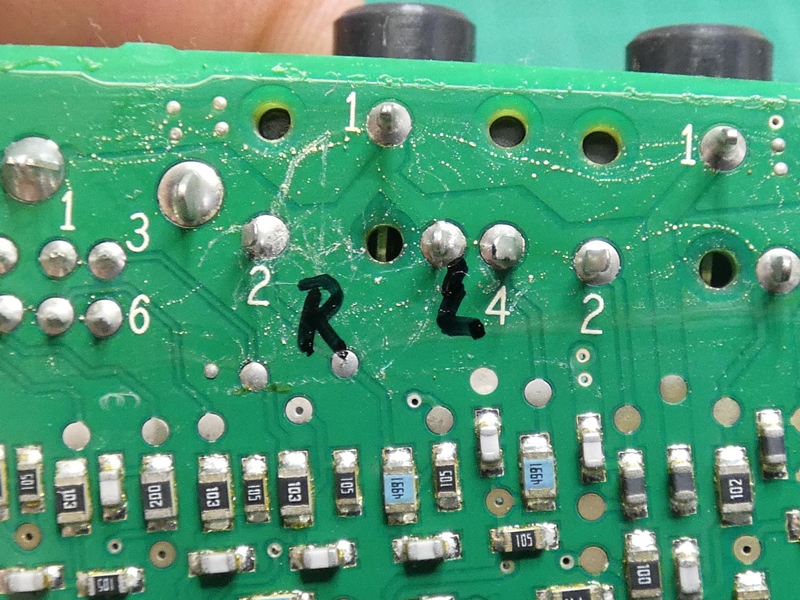

２番ピンがＲ（右）信号、４番ピンがＬ（左）信号と判明しました。コモン（グランド）は１番ピンです。

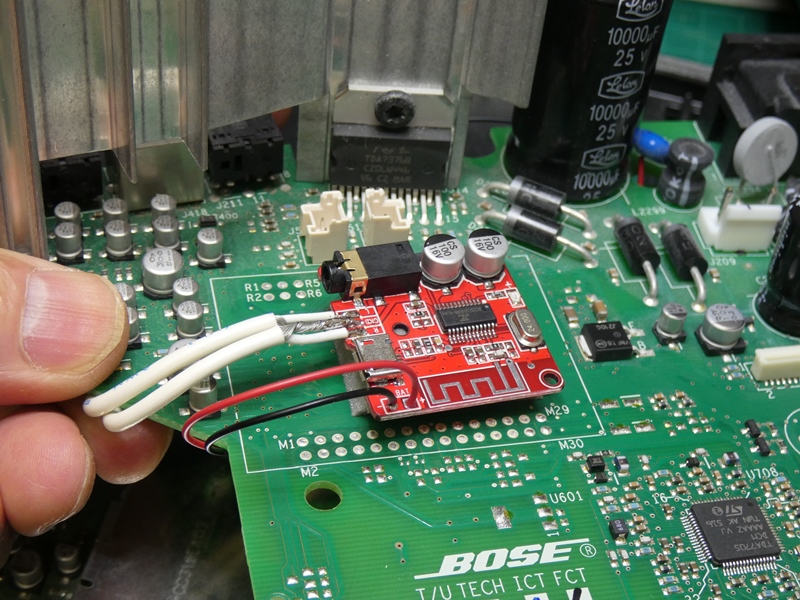

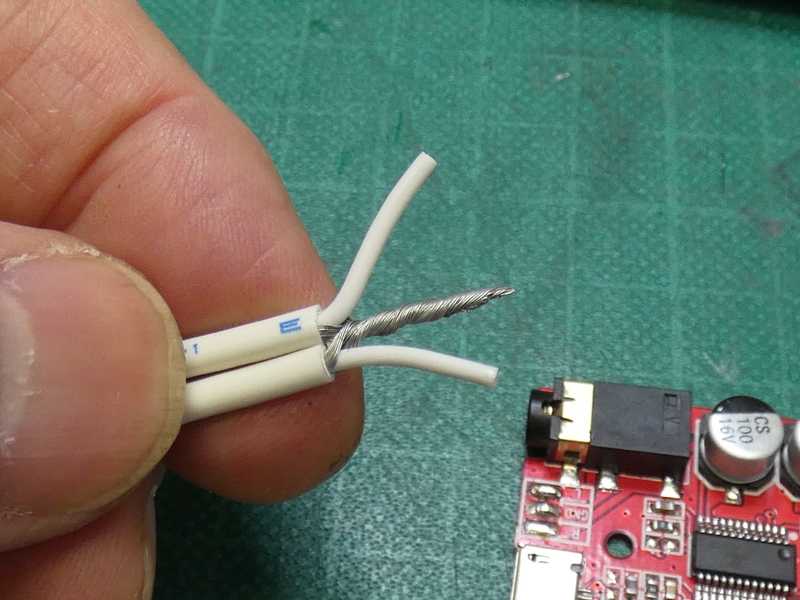

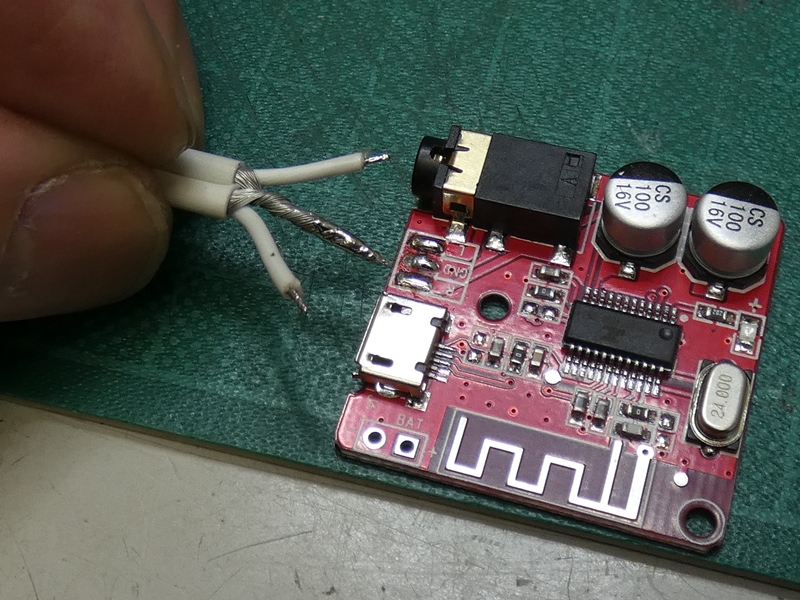

Ｂｌｕｅｔｏｏｔｈモジュールのオーディオ出力を先ほどのＡＵＸ入力に接続します。シールド線を用意します。	久しぶりのシールド線加工です。先端を丁寧に半田上げして、

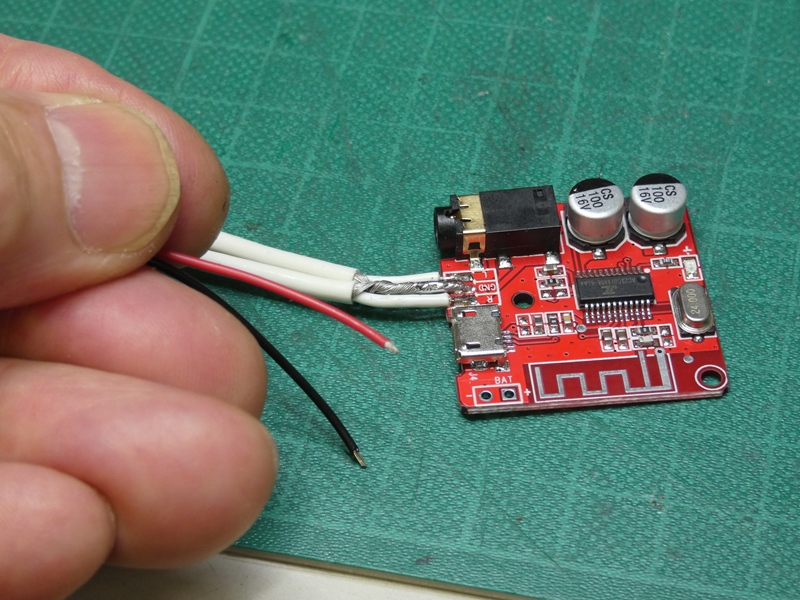

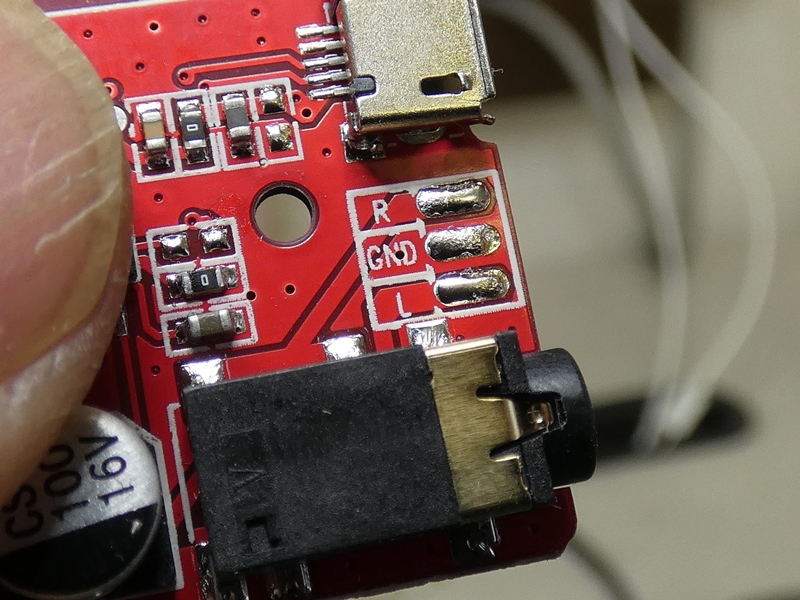

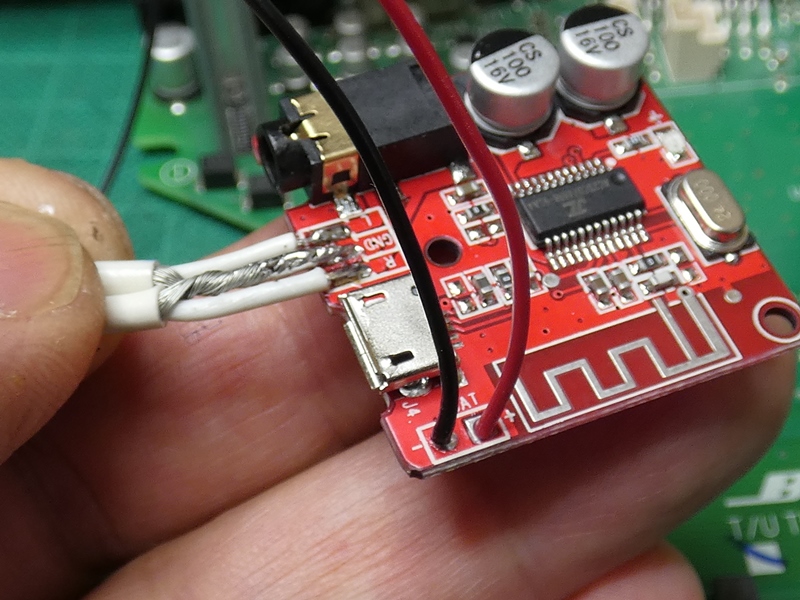

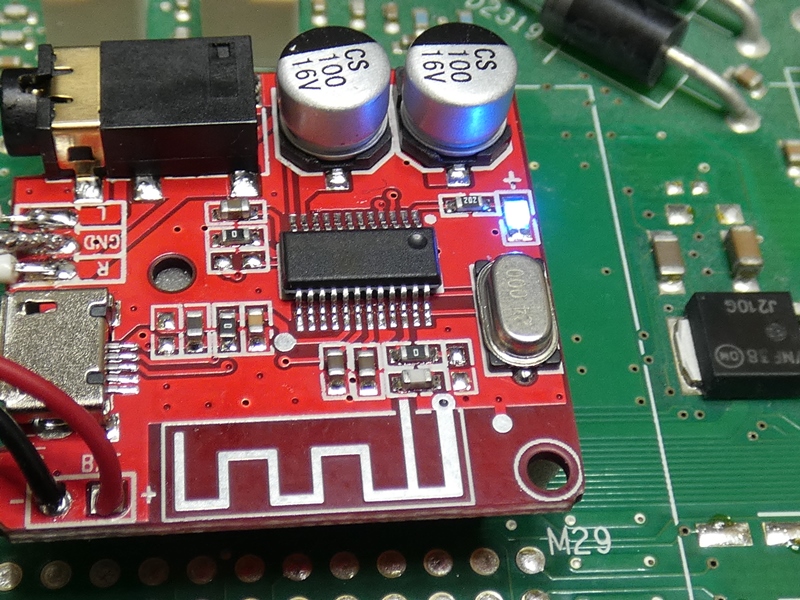

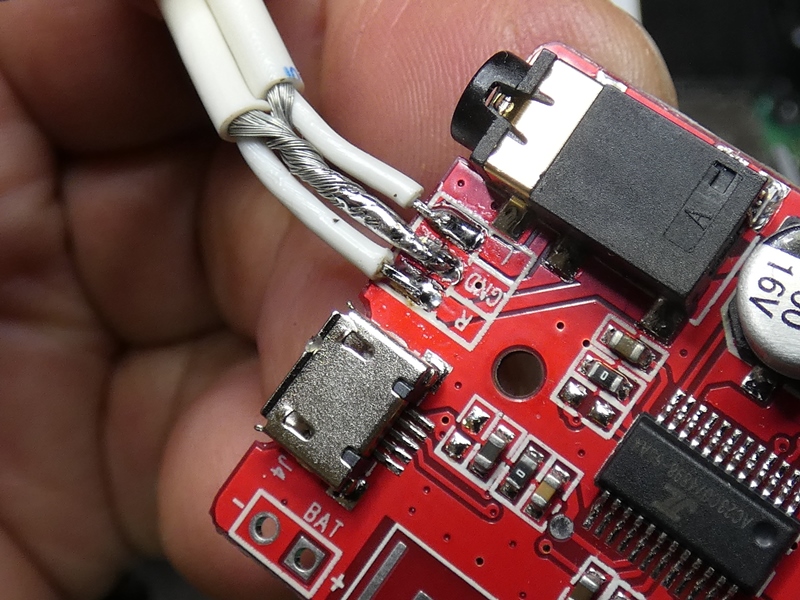

モジュール基板に直接半田付けします。	配線作業ついでに電源用のコードも接続しておきます。

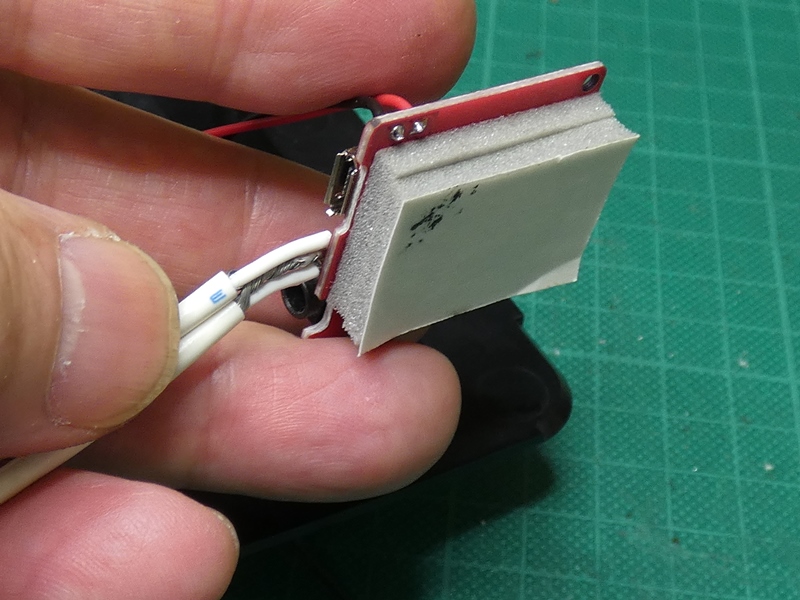

電源の端子に赤（＋用）・黒（－用）のビニルコードを半田付けしておきます。	モジュールの固定はおよそ簡単に作業します。スポンジベースの厚い両面テープを使います。

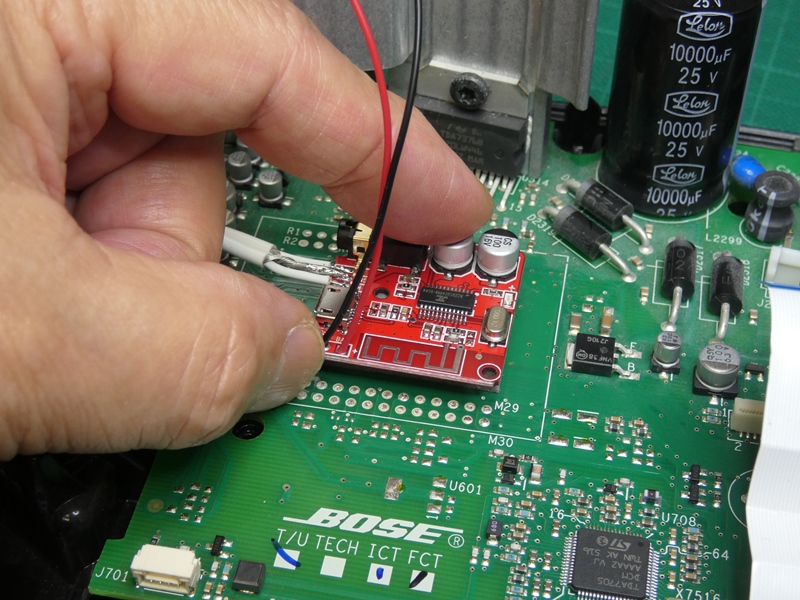

ＷＭＳ側メイン基板の空き地にゆったりと貼り付けます。理由があり、後でグルースティックによる固定に変更します。

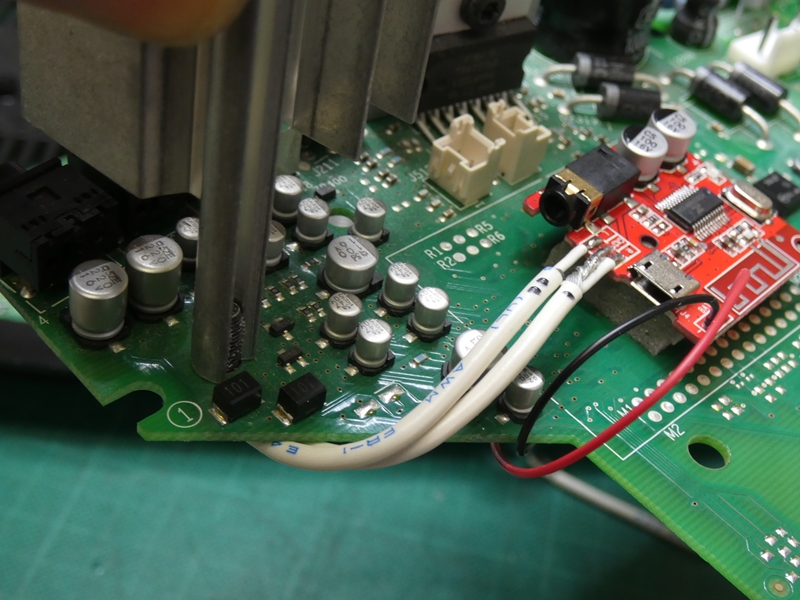

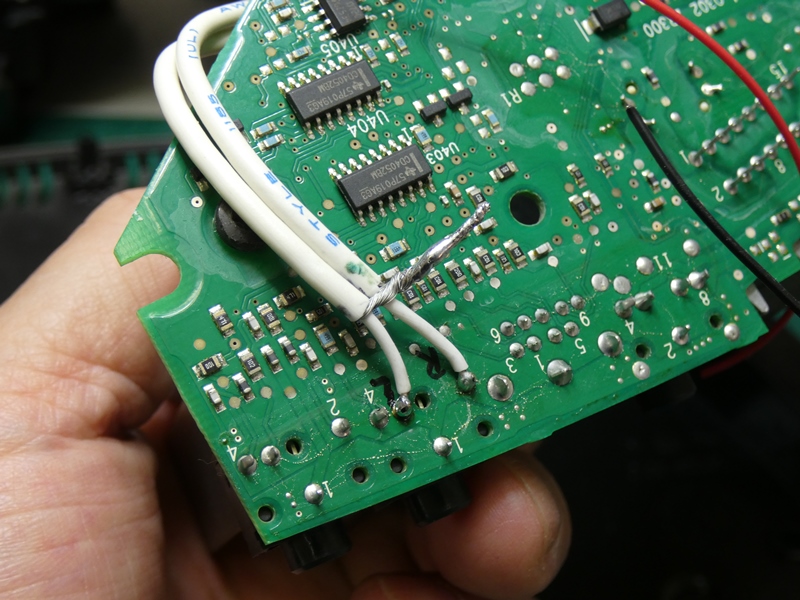

オーディオ信号のシールド線、電源用の赤・黒ビニル線とも、裏側に回り込ませます。	オーディオ配線をＡＵＸの２番ピン（Ｒ）、４番ピン（Ｌ）に接続します。ノイズが回り込まないようシールドは接続しません。

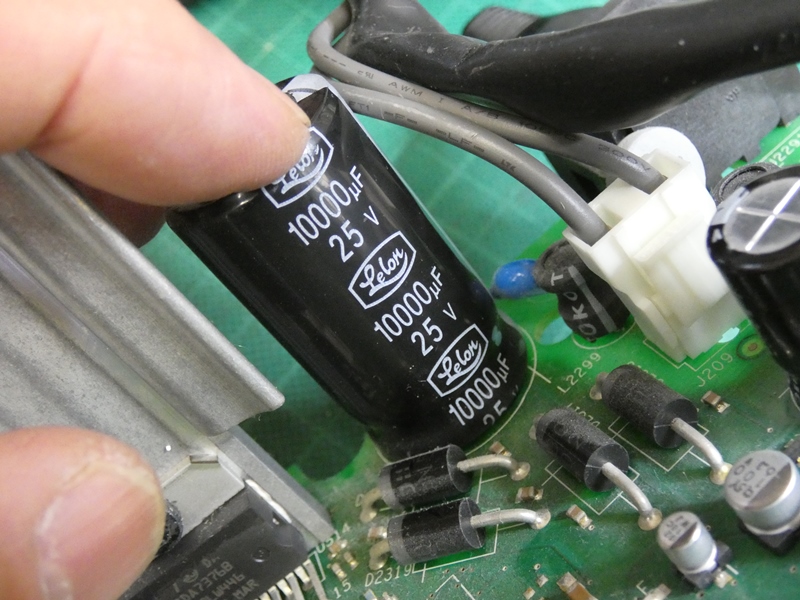

次の問題は電源をどこから供給するかです。必要な電流は２０ｍＡにも及びません。	電源回路に組み込まれている最大の電力供給源・・と思われる、電解コンデンサです。

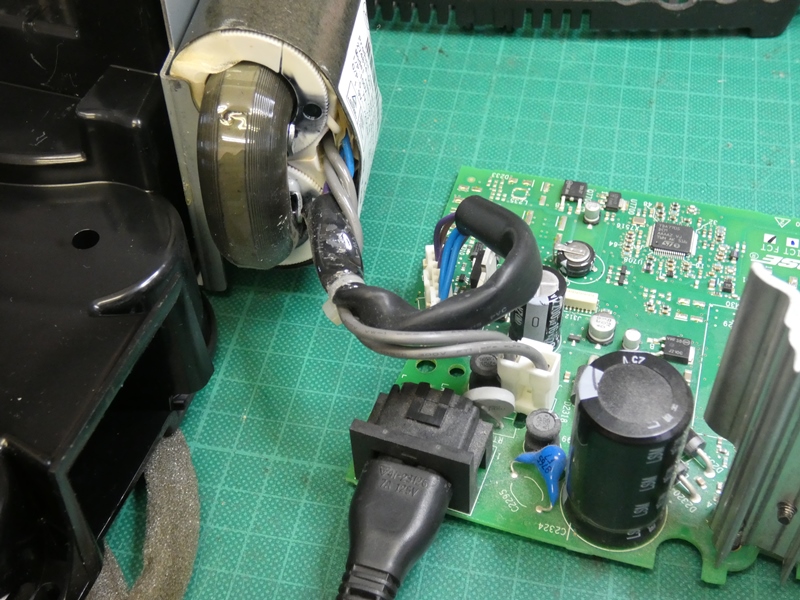

１００００μＦの大容量から２０ｍＡ程度頂戴しても、回路全体に影響はないでしょう。	電源トランスやＡＣコードを接続し、電解コンデンサ両端の電圧を確認します。

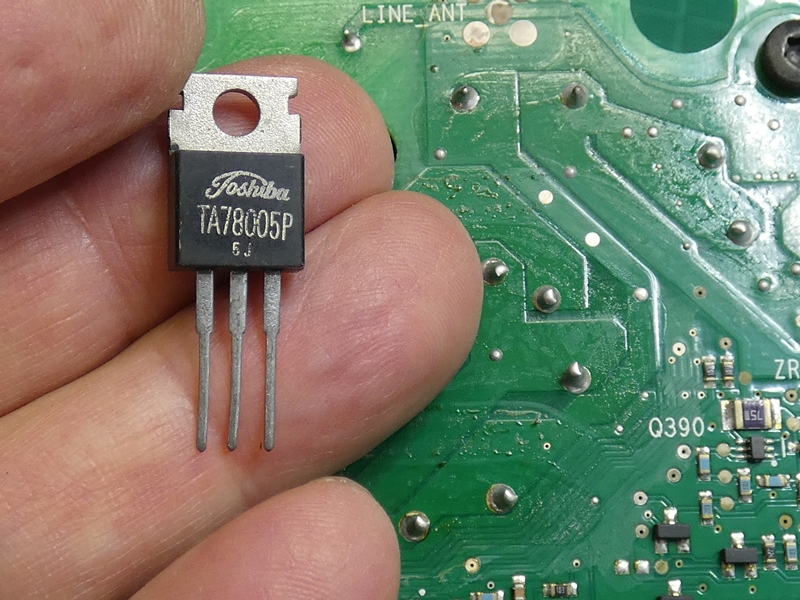

１５Ｖほど出ているので、レギュレーターを介して＋５Ｖを作り出すことにします。	パーツボックスに残っている５Ｖの３端子レギュレーターです。

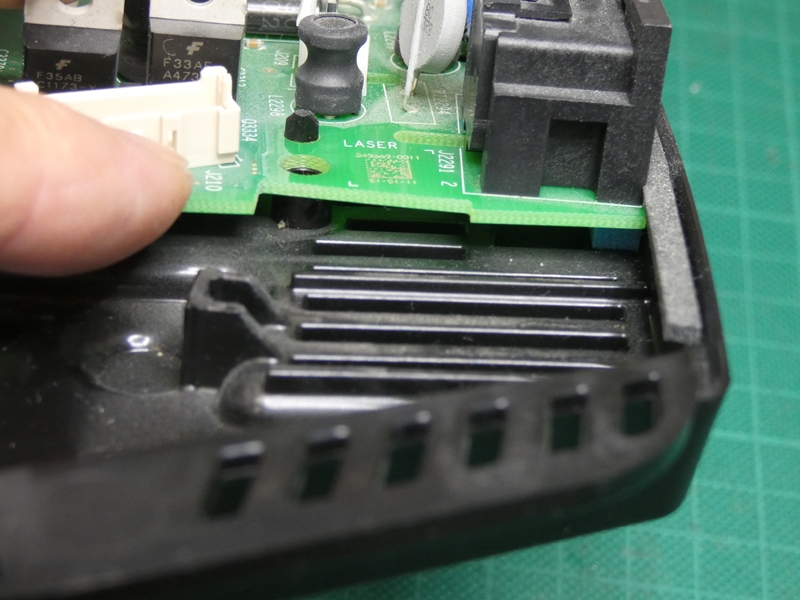

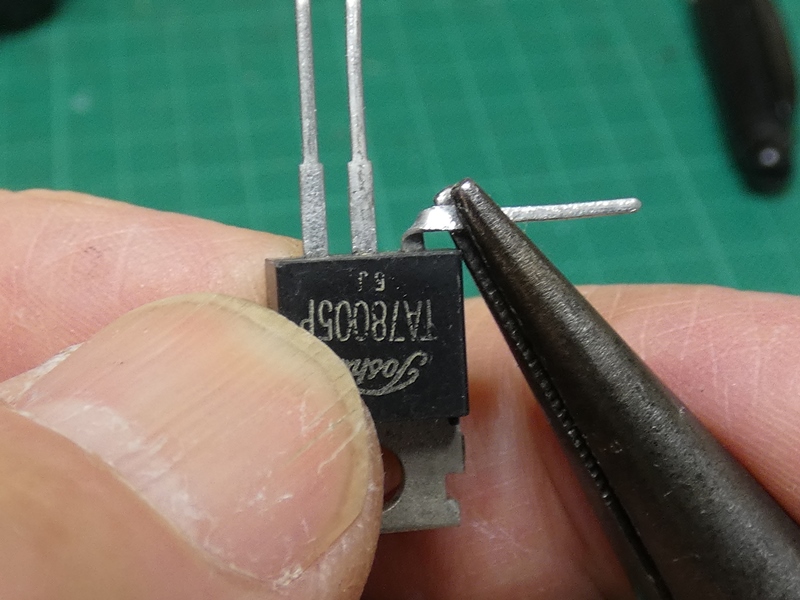

メイン基板の裏側、本体底カバーとの隙間に何とか収まりそうです。	空中配線で強引に組み込むためレギュレーターの端子を加工します。

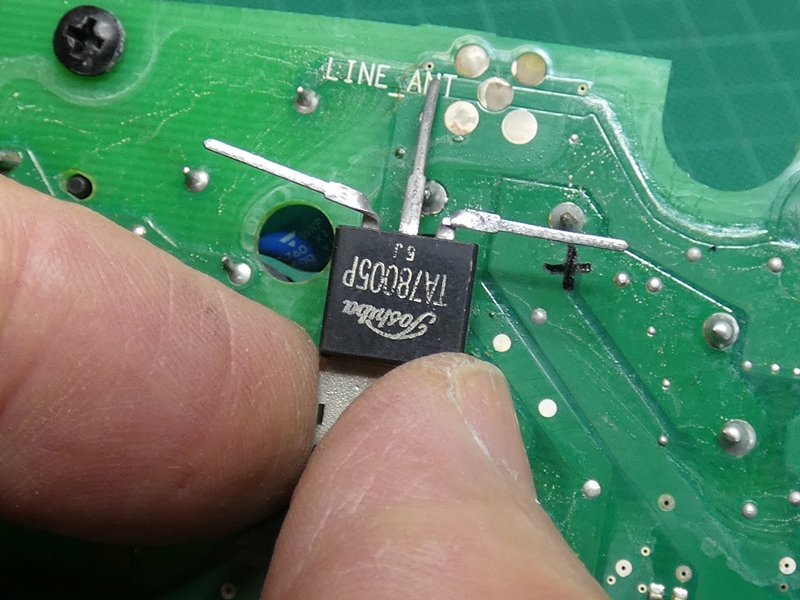

レギュレーターの１次側入力とコモン（グランド）を電解コンデンサの＋・ー端子に直接半田付けします。	半田を盛ることでレギュレーターの固定を兼ねさせます。ただし、

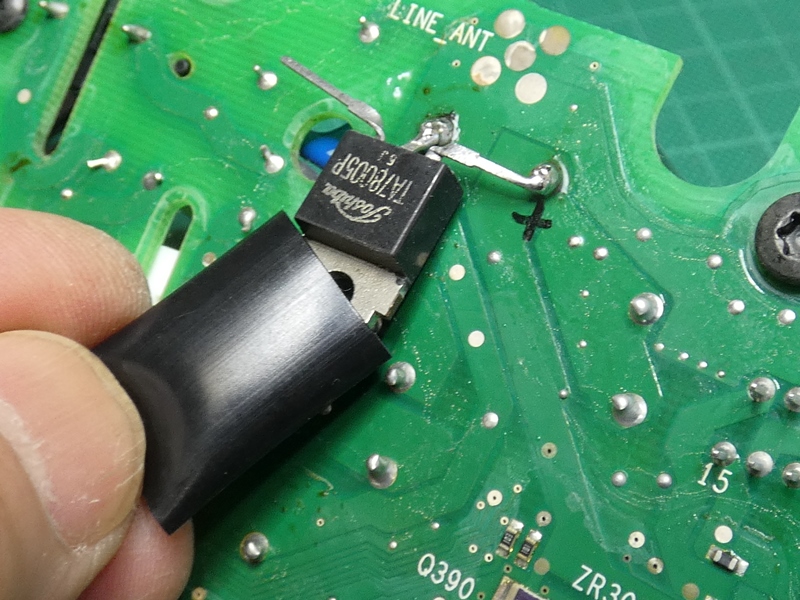

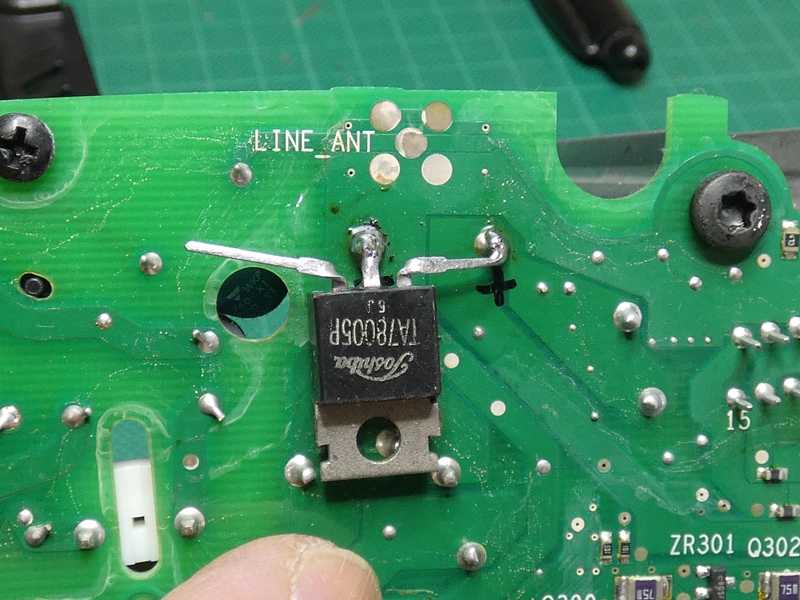

放熱器のあたりが他の部品端子に接触するので熱収縮チューブで完全に覆い絶縁します。	熱を加えてチューブを密着させます。・・・後でチューブを破って短絡が起こり惨事を招きます。
オーディオ信号の配線が終っているので、残るは電源の配線だけです。	赤ビニルコードをレギュレーターの２次側出力へ、黒ビニルコードをコモン（グランド）に接続するだけです。

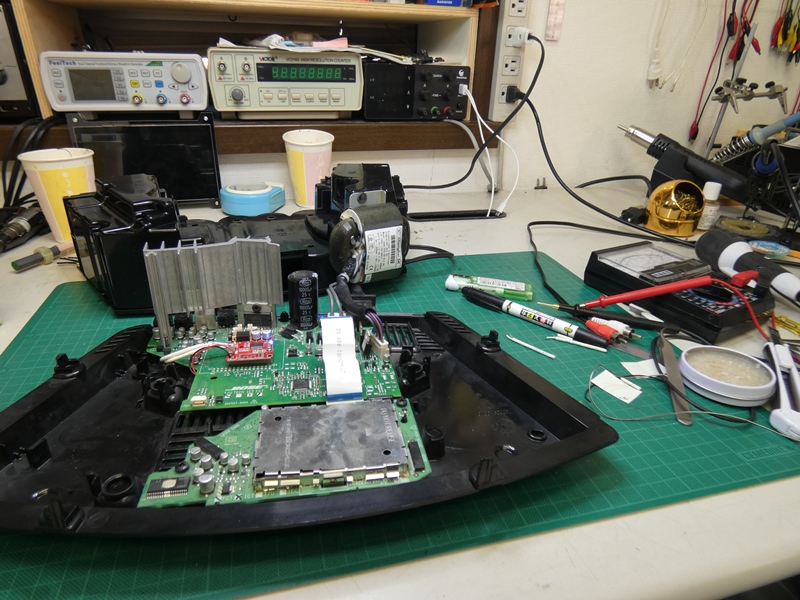

この状態ではまるでＷＭＳの体を成していませんが、作業は全て終了です。スマートフォンから音源を送り込むことができるか、この状態で動作を確認してみます。
ＷＭＳの電源を入れ、入力をＡＵＸに切り替えておきます。	ＷＭＳから電源が供給されて、Ｂｌｕｅｔｏｏｔｈモジュール基板上のＬＥＤが点灯します。

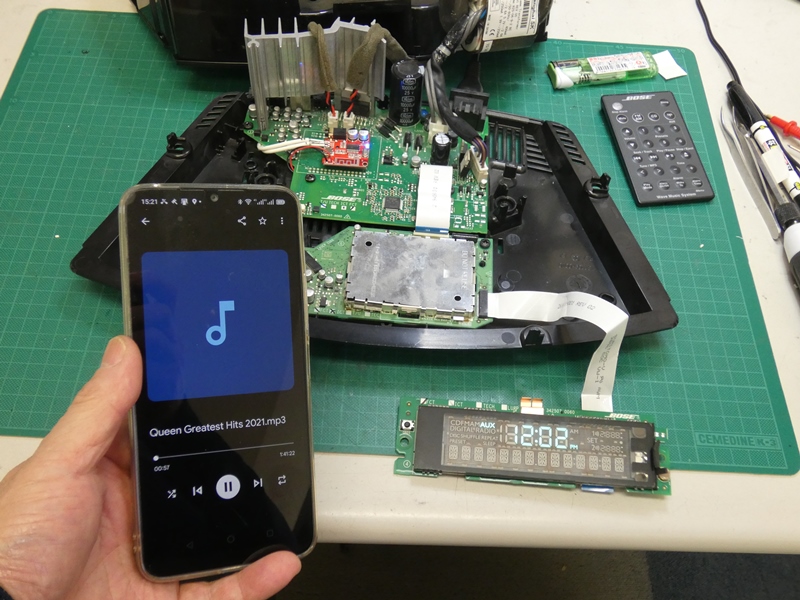

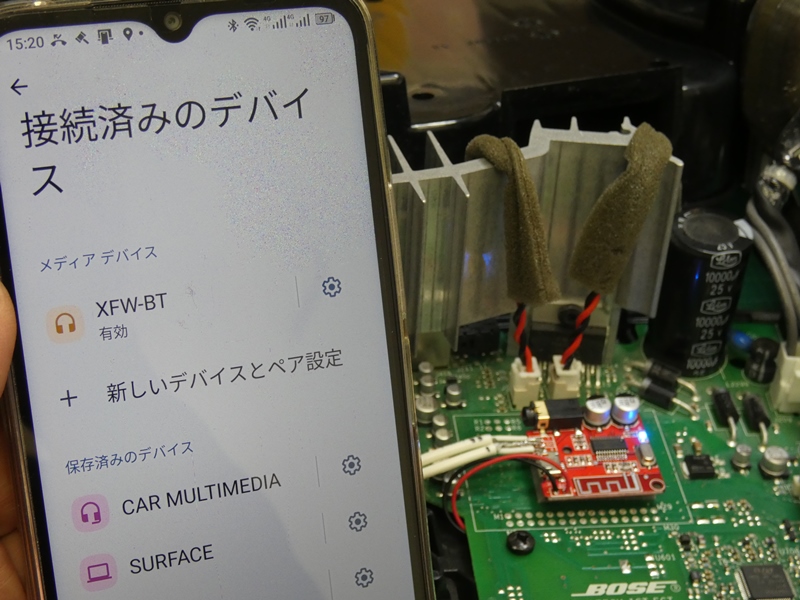

スマートフォンからデバイス接続の操作を行います。「ＸＦＷ－ＢＴ」に接続されます。	音楽を再生してみます。ＷＭＳのパワフルなサウンドでＱＵＥＥＮが響き渡ります。
成功したのを良いことに、ウキウキしつつ本体を元通りに組み戻します。	外観からはＢｌｕｅｔｏｏｔｈ内蔵とは分かりません。ＳｏｕｎｄＬｉｎｋに肩を並べたと言って良いのでは・・

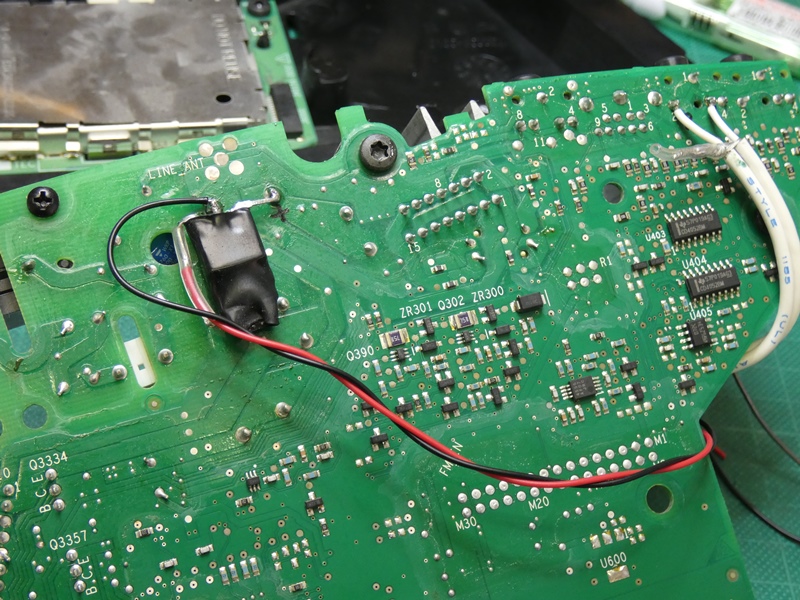

３端子レギュレーターを熱収縮チューブで絶縁したはずですが、他の部品の端子がチューブを貫通し短絡する事故を招きます。そこで、レギュレーターの取り付け場所をメイン基板表側に変更することに。また、やはりオーディオ信号にかすかな電源ノイズが乗っていたので、コモン（グランド）配線の取り回しを変更して、オーディオ配線のシールドを接地、電源配線は＋側のみ接続としました。ノイズは完全に消え、いよいよＷＭＳのクリアなサウンドが広がります。ＷＭＳのＡＵＸ入力は、回路のどこかでミュートをかけているようで、有線で接続しても再生音量が低めです。アッテネータを構成している抵抗器をスキップさせようと試みましたが、表面実装用チップ部品の小ささに阻まれ断念。
