・ゴムベルトを自製する（２０２３．２．９）

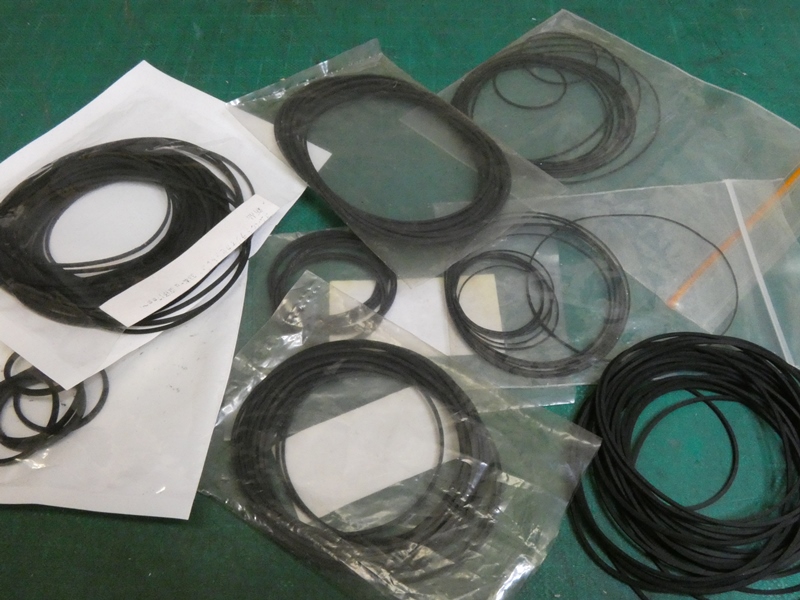

ラジカセやテープデッキを修理する際に、必ず必要になるゴムベルトです。製品や使用箇所により様々な径（周長）・断面形状・太さのものを使い分けます。Ａｍａｚｏｎなどで数十本入り数百円と安価で購入できますが、実際に利用できるのは数本に過ぎず、使いそうにないサイズのベルトがこの通り増えるばかりです。必要なベルトを工房内で自製できれば無駄もなく好都合なのですが、長年その製作方法を編み出せずにいました。
朝起きてぼーっとしている時に、どういう訳なのか閃きました。ホームセンターにあるゴムシートを材料に使用します。必要なベルトの太さによりシート厚を選びます。カーボンの含有量や弾性・耐久性など駆動ベルトに適したゴム材があるでしょうけれど、試作段階では取りあえず用が足りれば良しとします。

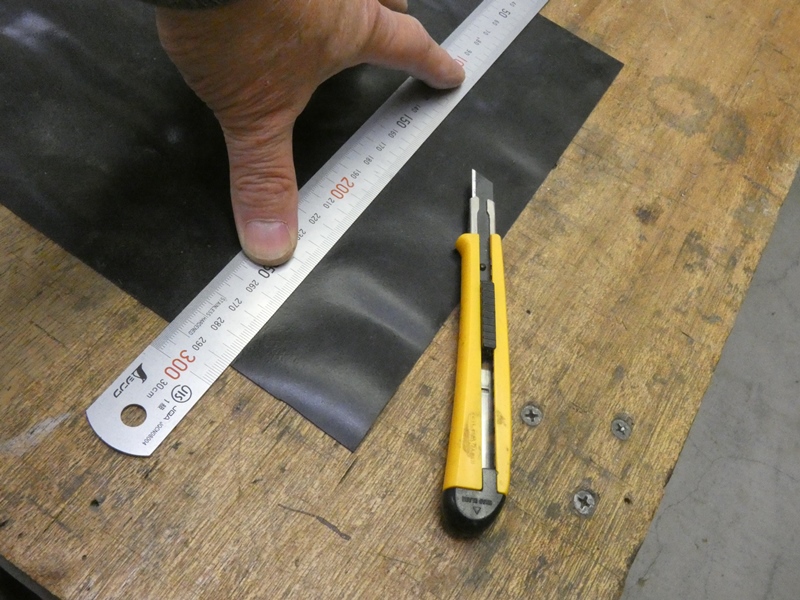

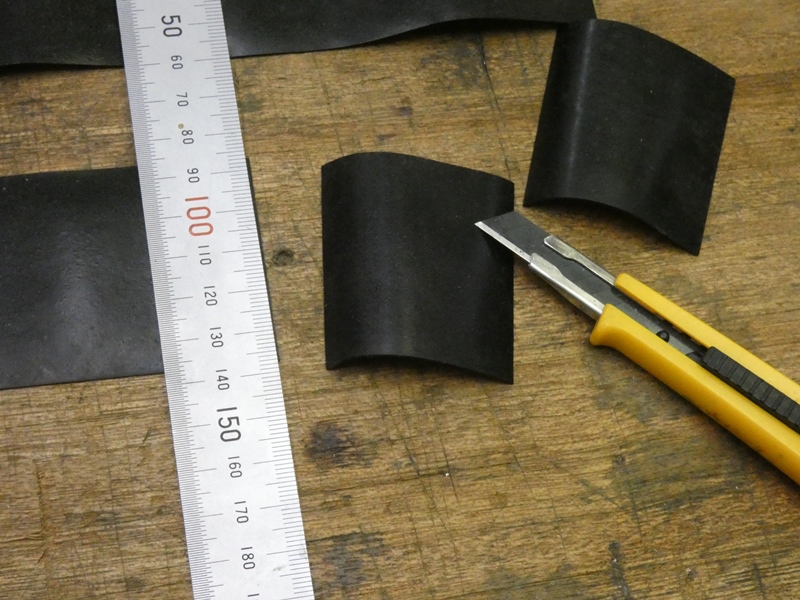

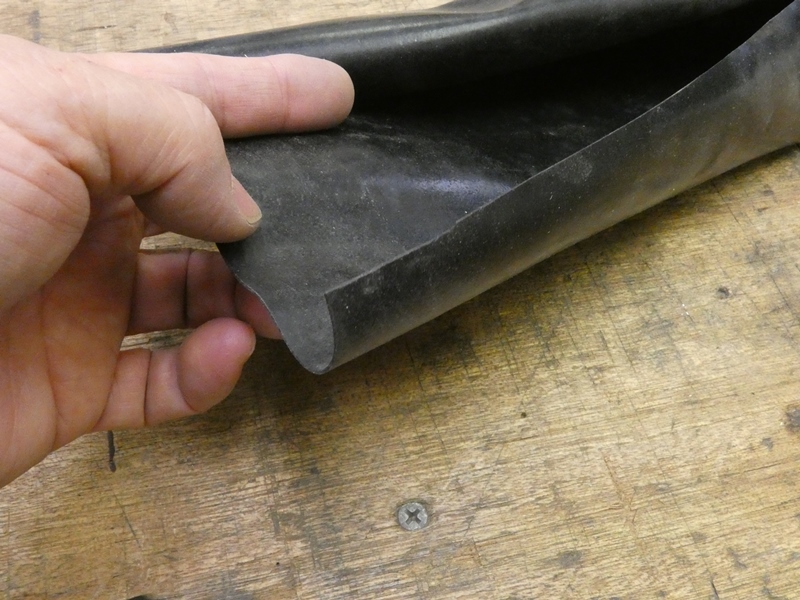

工房在庫の１ｍｍ厚シートです。適当なサイズ（５０ｍｍ角）に切ります。	３００ｍｍ四方で数百円、１枚から大量に製作できるので圧倒的なＣ／Ｐです。

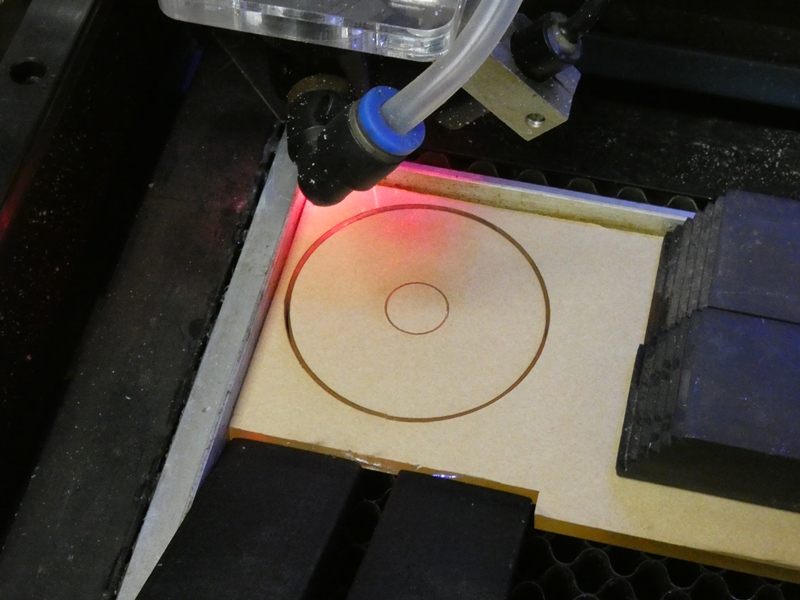

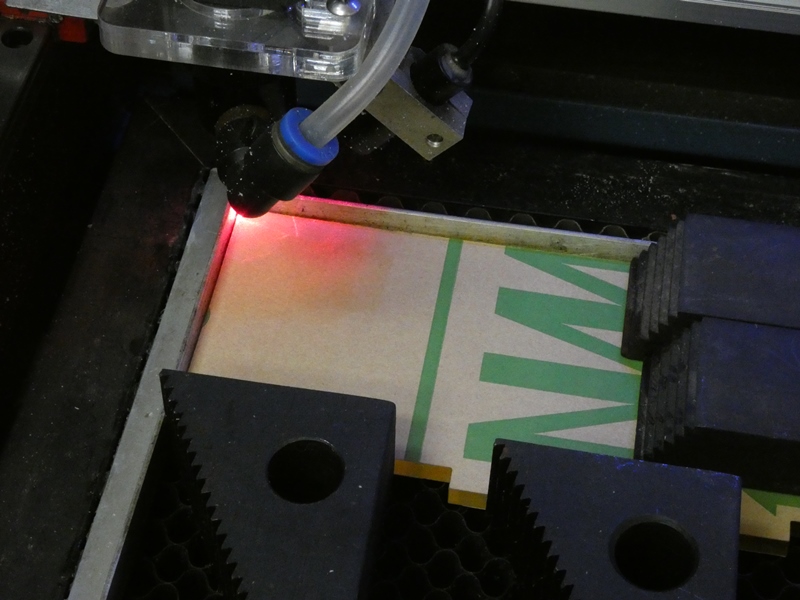

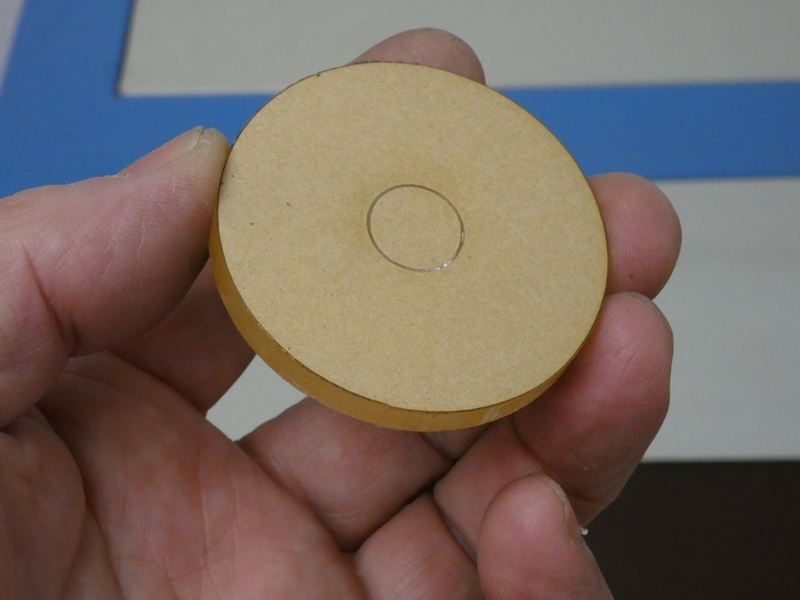

５ｍｍ厚のアクリル板を加工し土台を製作します。	直径５０ｍｍの円形をくり抜き、その中心に１０ｍｍの同心円をマークします。
このディスクを土台にしてゴムシートをカットする作戦です。表面ができるだけ平滑で、かつ撓まないよう５ｍｍ厚のアクリル板を使用します。

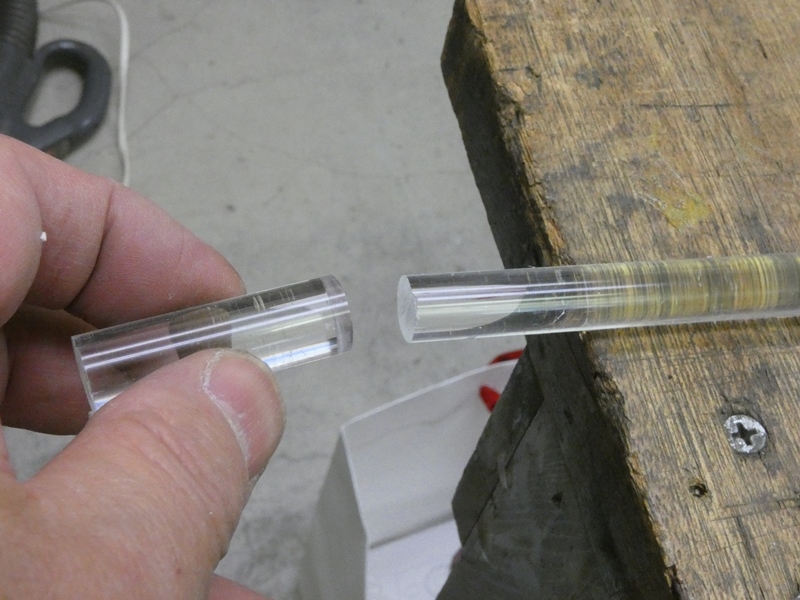

次に１０ｍｍ径のアクリル丸棒を用意し、５０ｍｍほどの長さに切ります。	丸棒をレース盤にセットします。

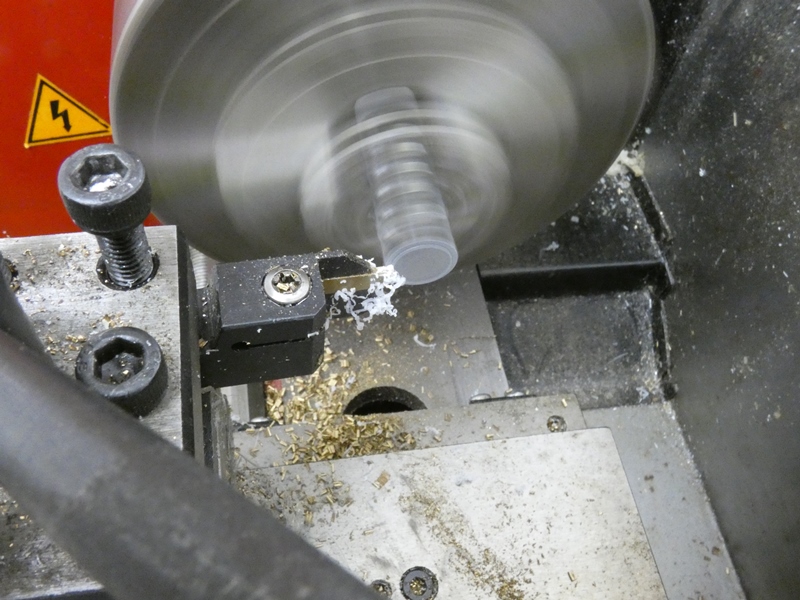

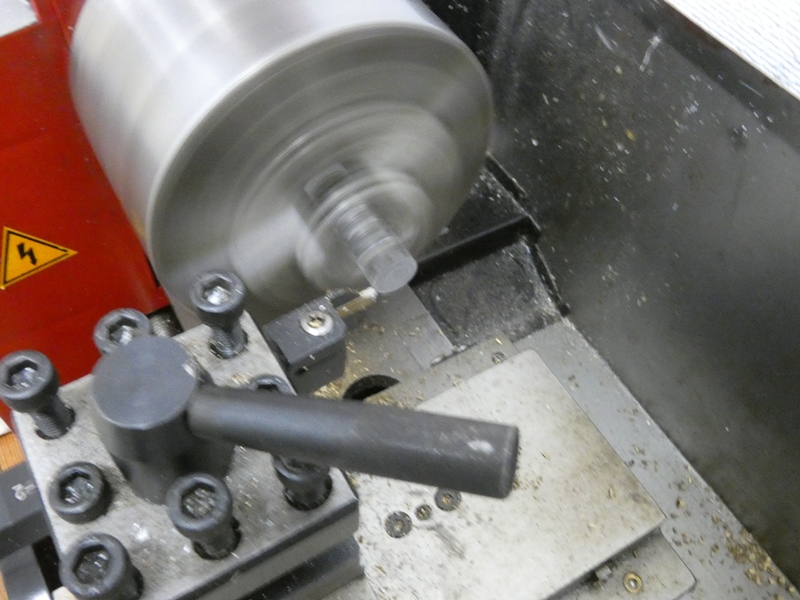

手鋸で切断した丸棒の断面は垂直でも平面でもありません。	切断面をレース盤で垂直かつ平面に切削します。

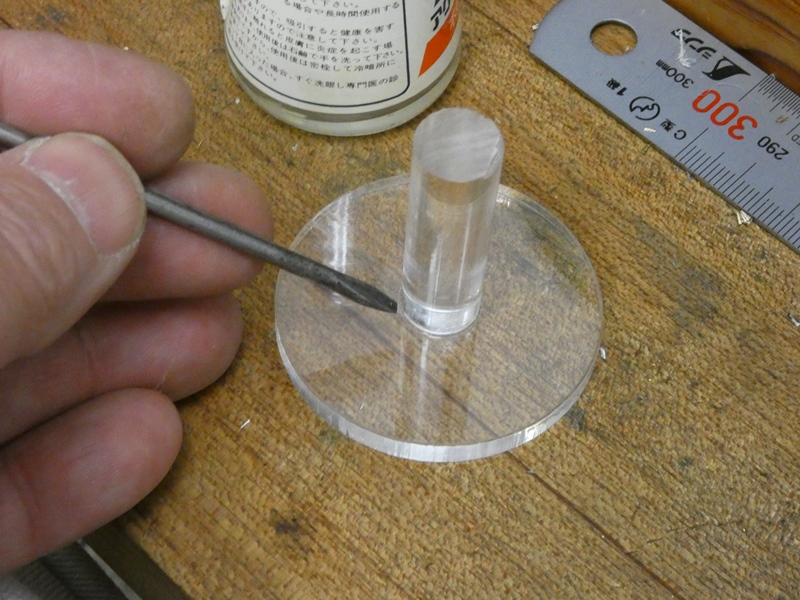

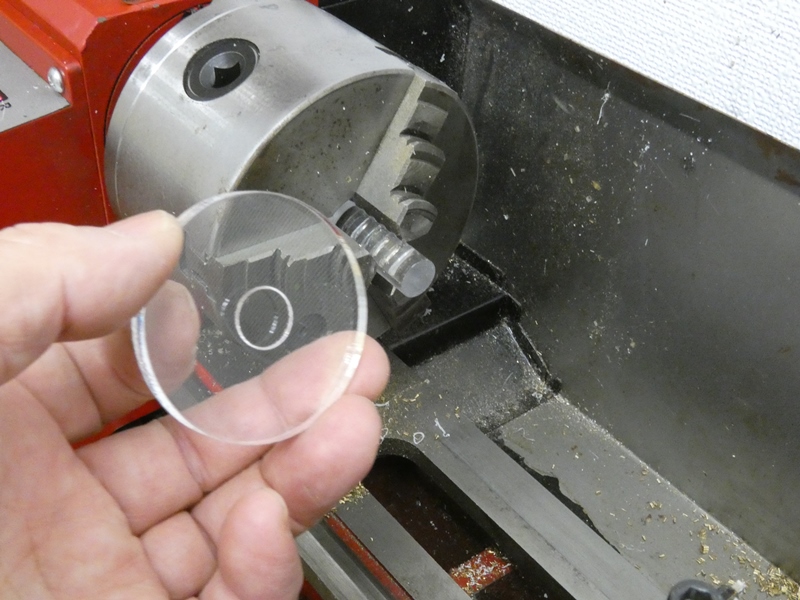

先ほど用意した５ｍｍ厚アクリルのディスクです。	中心にマークした１０ｍｍの同心円に合わせて丸棒を正確に接着します。

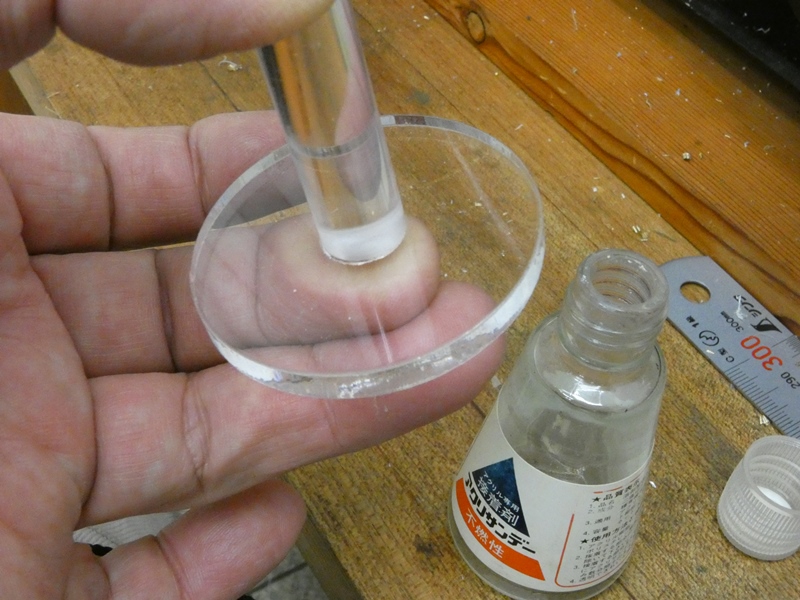

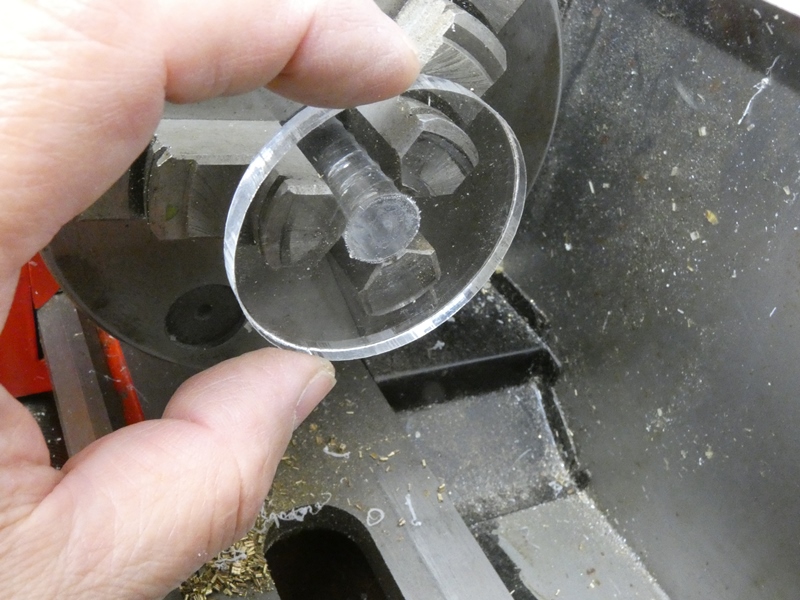

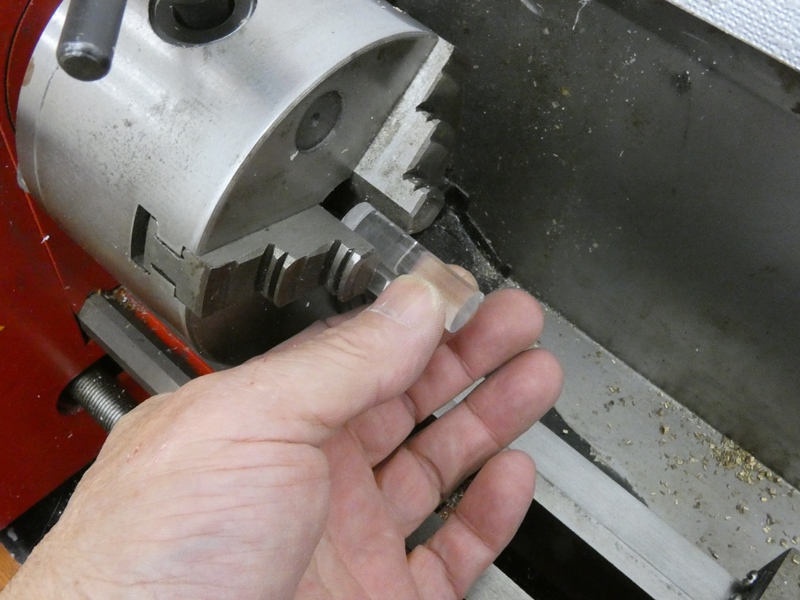

それなりに応力が加わりそうなので接着剤を十分に流し込み密着させます。	レース盤のチャックにあてがい、３本のツメの先端との当たりを確認します。

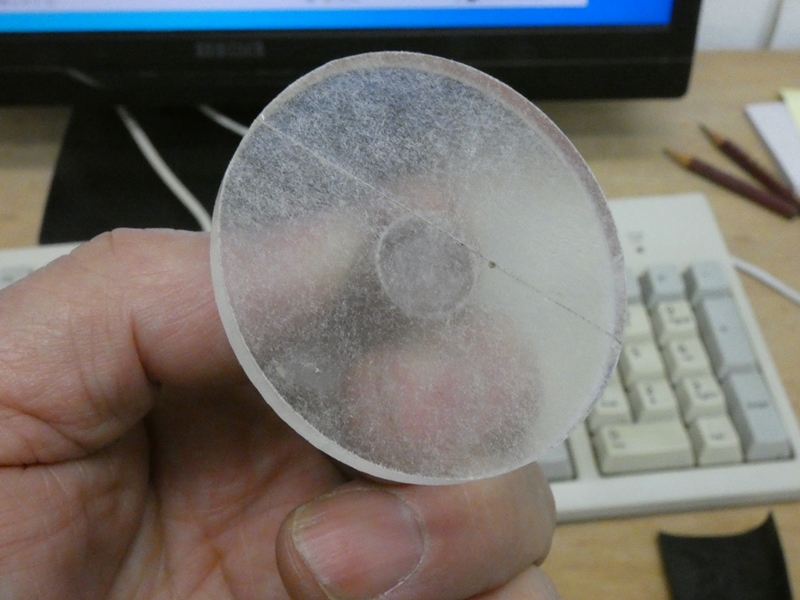

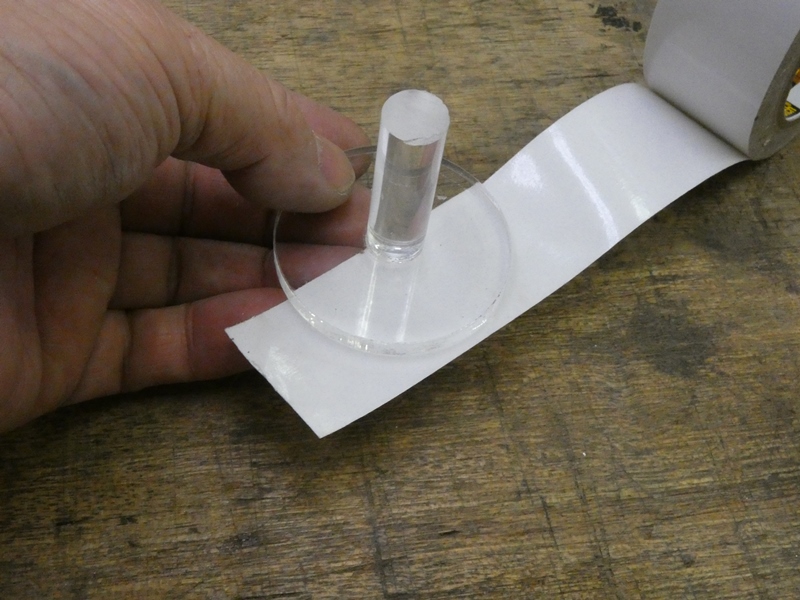

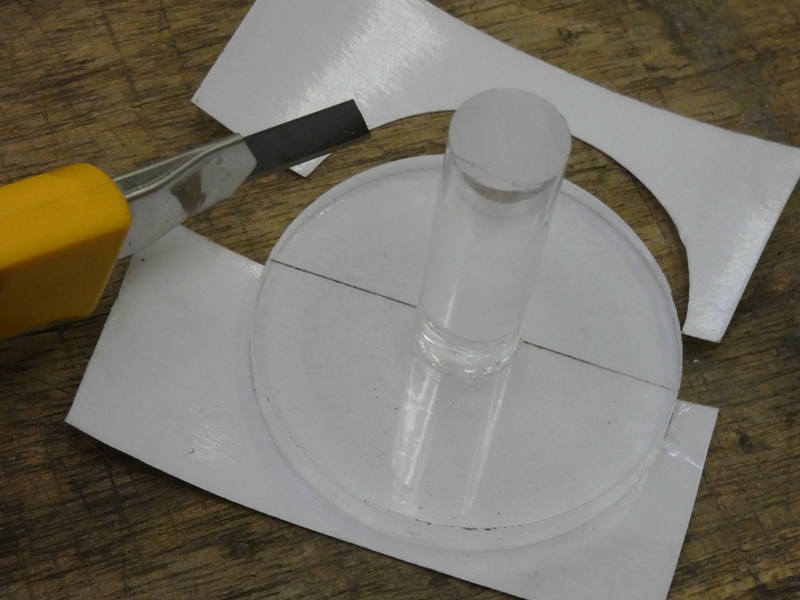

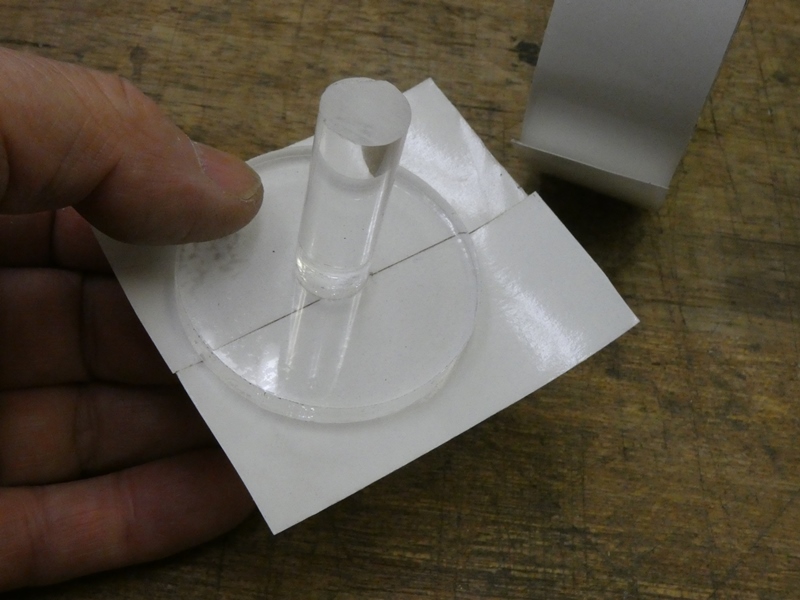

ディスクの表面に両面テープを貼ります。	両面テープの幅が足りないので２枚に分け全面に貼ります。
ディスクの周囲外側にはみ出た分を切り取ります。	裏紙を剥がします。できるだけ薄手の両面テープを使いたいところですが、今回は試作なので在庫品です。

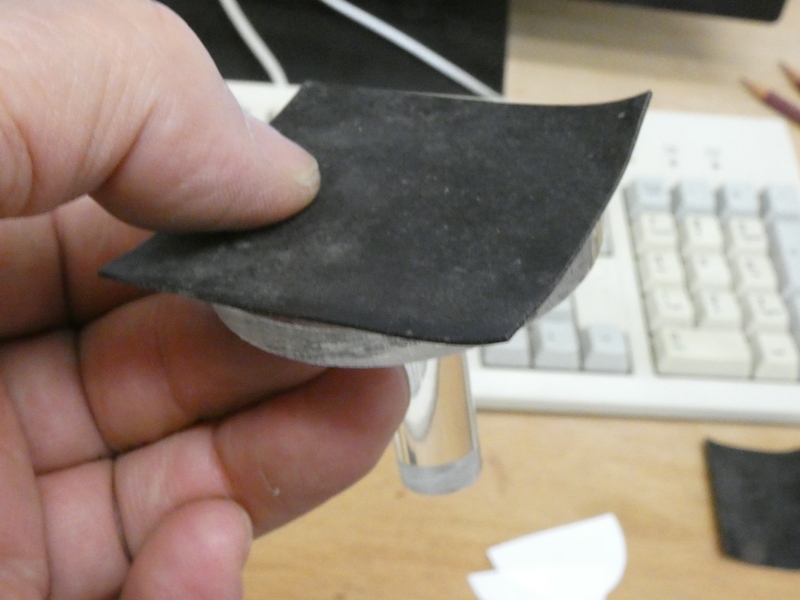

ゴムシートを貼り付けます。強く押さえ付けて密着させます。	ディスクの周囲外側にはみ出したゴムシートをカッターで切り取ります。

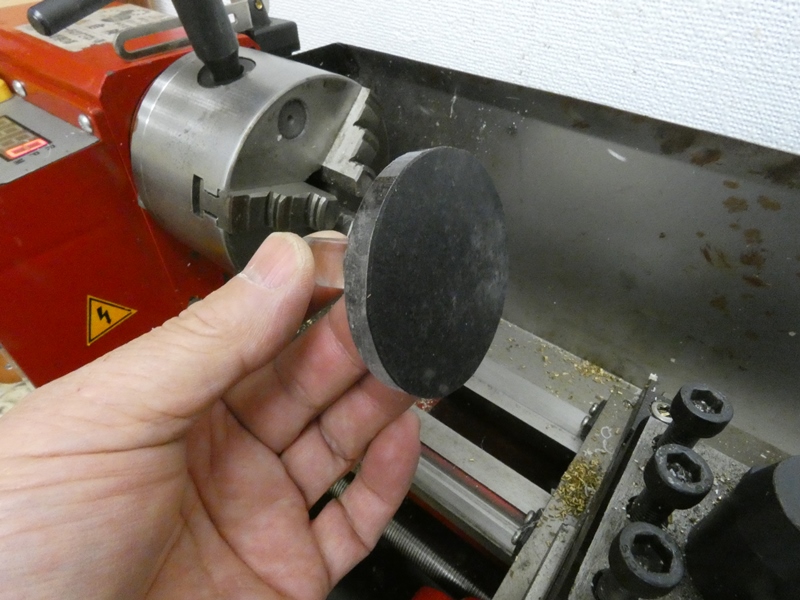

これで材料側の準備が整います、レース盤のチャックにセットします。レース盤を利用してディスク上のゴムシートを正確に回転させ、何か刃物を当てることで同心円状にゴムベルトを切り出すアイデアです。

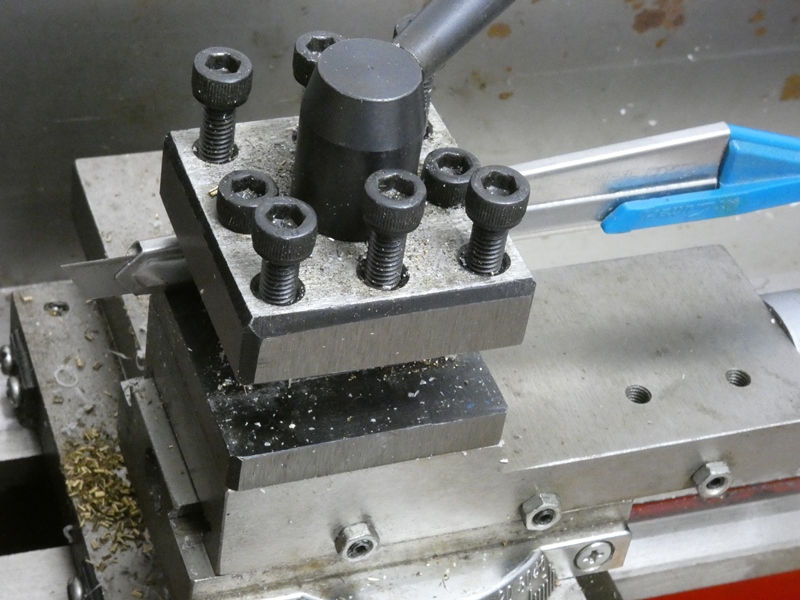

刃物にはカッターナイフを使用します。手軽に用意できて切れ味の良い刃物として悪くはないと思います。できれば刃厚０．２５ｍｍの内装プロ用を使用したいところです。問題は刃物をどのように取り付けるかで、今回はバイト締め付けボルトにより強引にカッターを固定します。いずれは、単体のカッター刃を直接刃物台に固定できるよう、専用のホルダーのようなものを用意したいと思います。

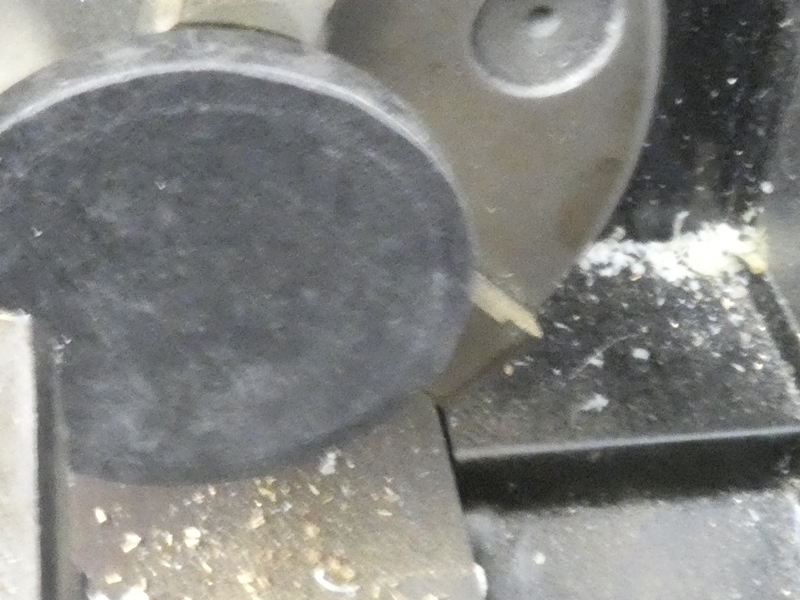

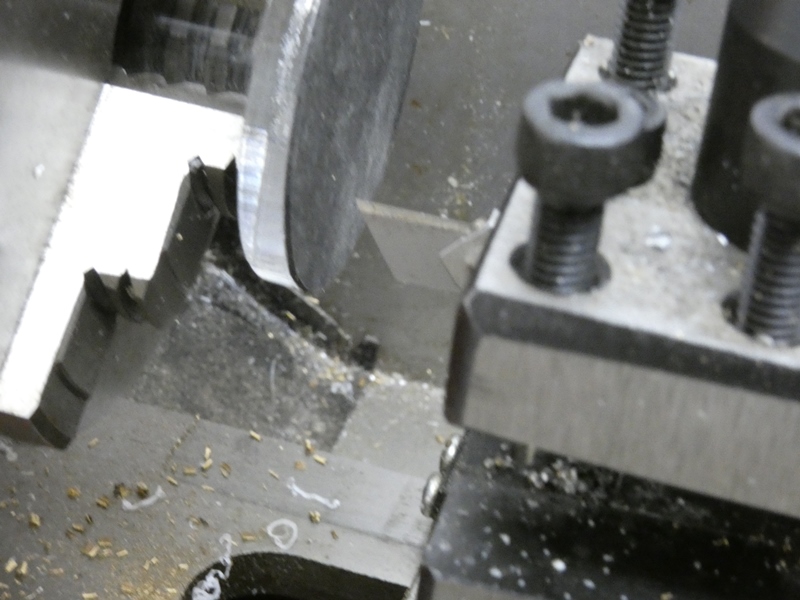

刃物台送りハンドルを操作しカッター刃の先端をディスク面（ゴムシート面）に近付けます。	チャックを低速（２００ｒｐｍくらい）で回転させ刃の先端をシート面にそっと当てます。

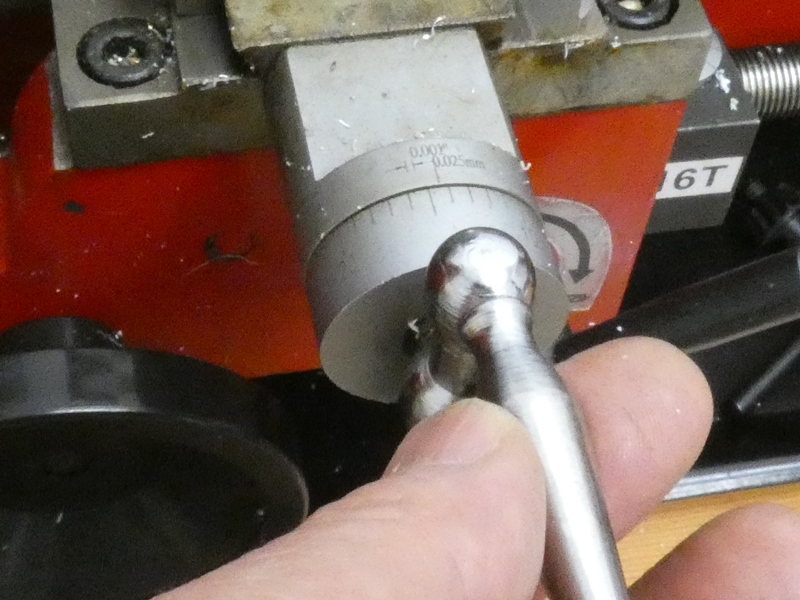

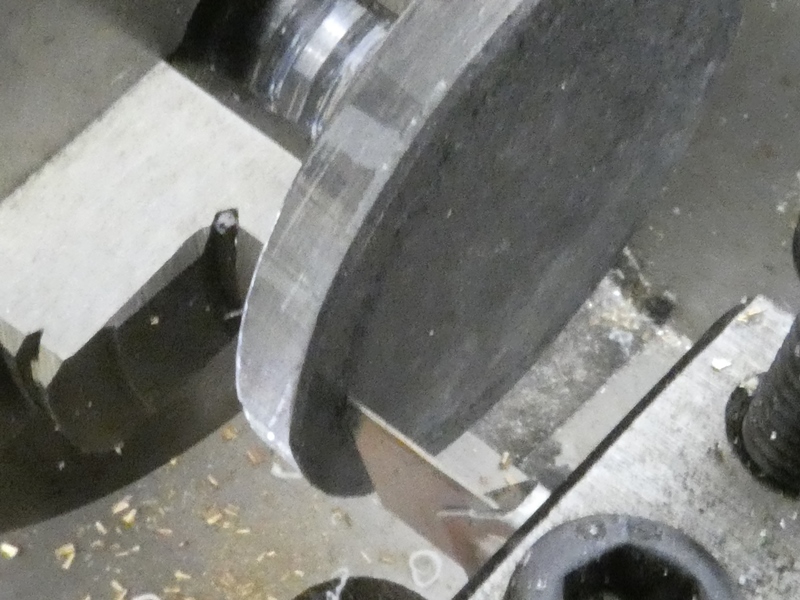

刃物台送りハンドルを少しずつ回し、シートを切り込んで行きます。切削音の変化から切り込み深さを判断します。	刃先がディスク面に達すると明らかに切削音が変わります。刃先を元の位置に戻し横送り台送りハンドルを回します。

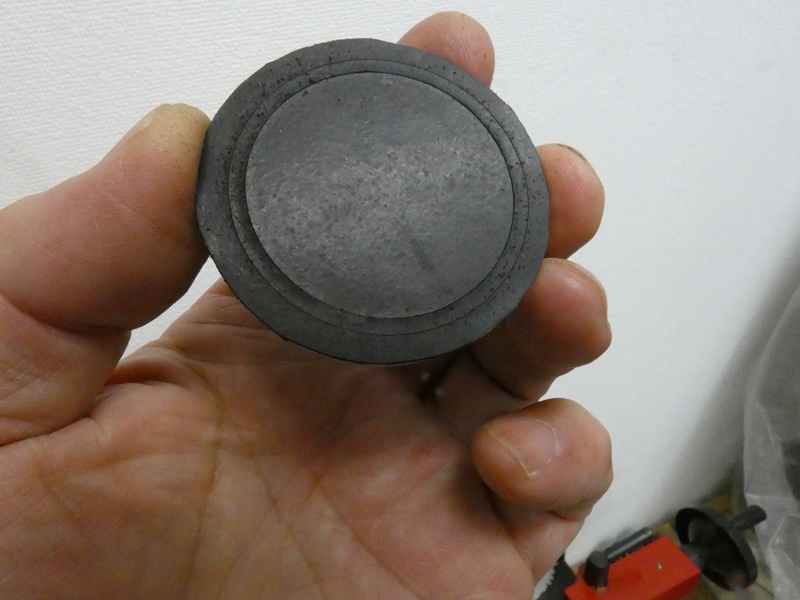

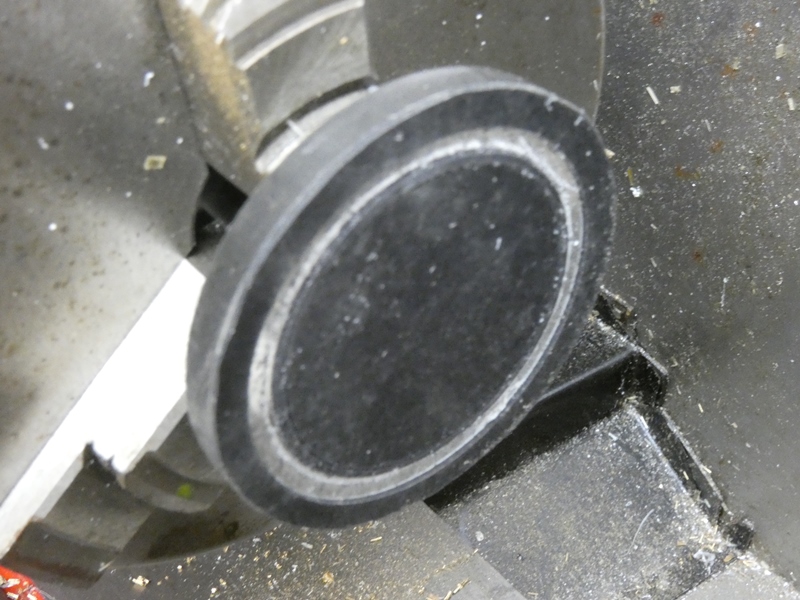

横送りハンドルによりベルト厚み分だけ内側に移動した位置で切り込みます。	ゴムベルト１本分の切り込みを終え、いったんディスクを外して結果をみます。

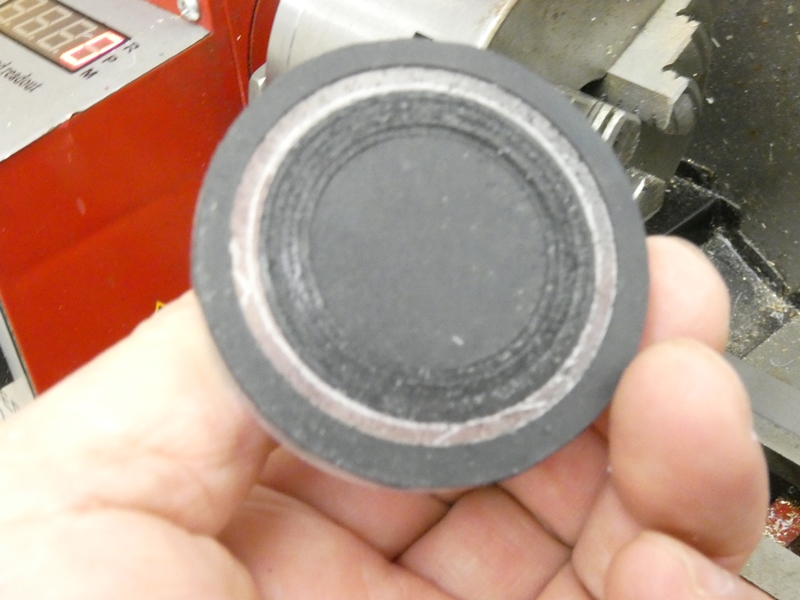

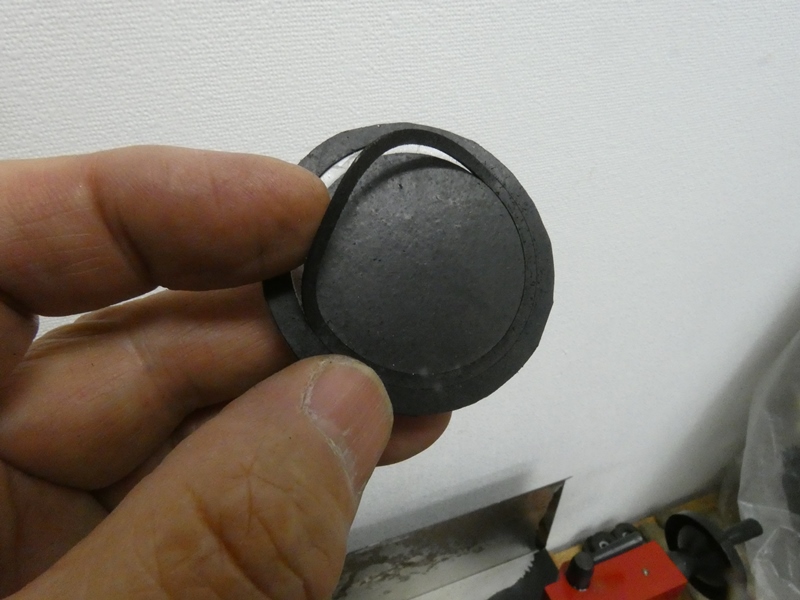

切り込みはゴムシート、両面テープを通過してディスク面まで到達し、１本のゴムベルトとなって剥がすことができます。	再びディスクをチャックにセットし続きを切り込みます。

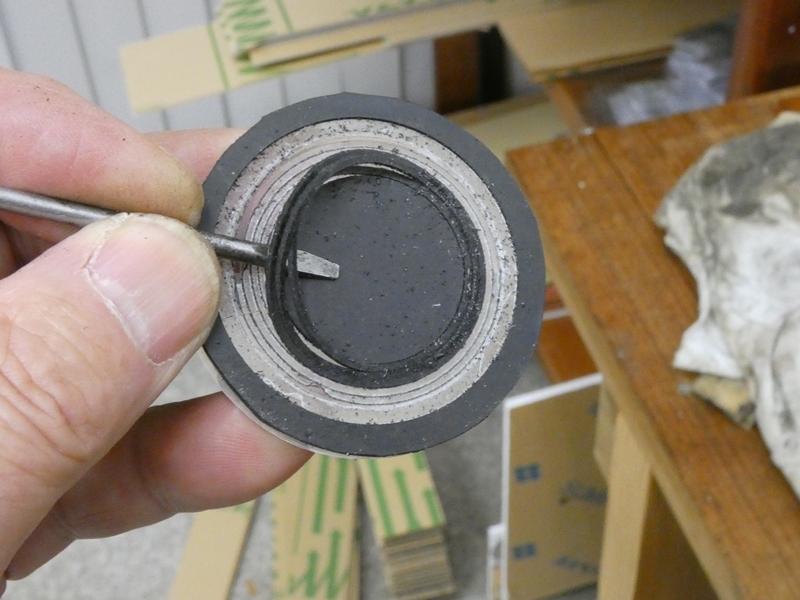

シート厚が１ｍｍなので、ベルトの厚みも同じく１ｍｍとして数本分を切り込みます。	切り出されたゴムベルトを剥がします。ディスクに両面テープで貼り付いています。

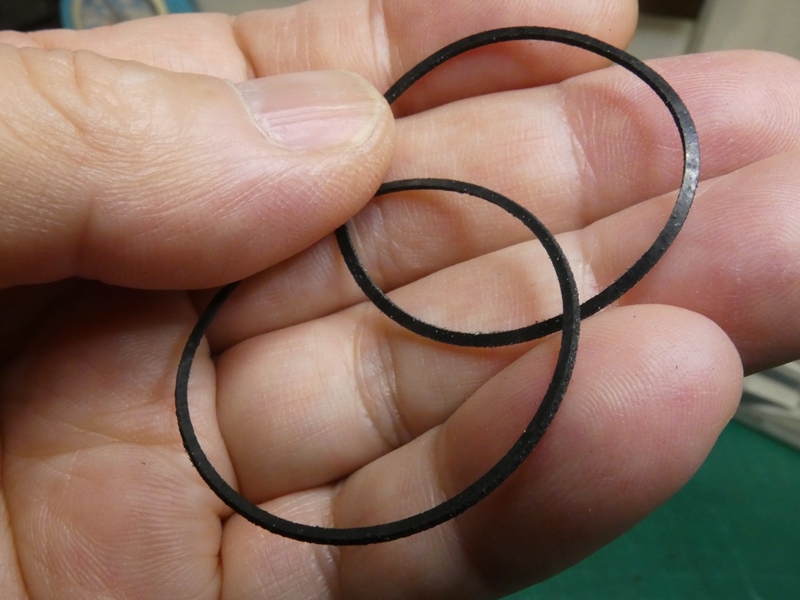

一見したところではまともに切れているようです。市販の円切りカッターなどではまず不可能です。	調子に乗り、少し厚みのあるゴムシートで量産してみます。

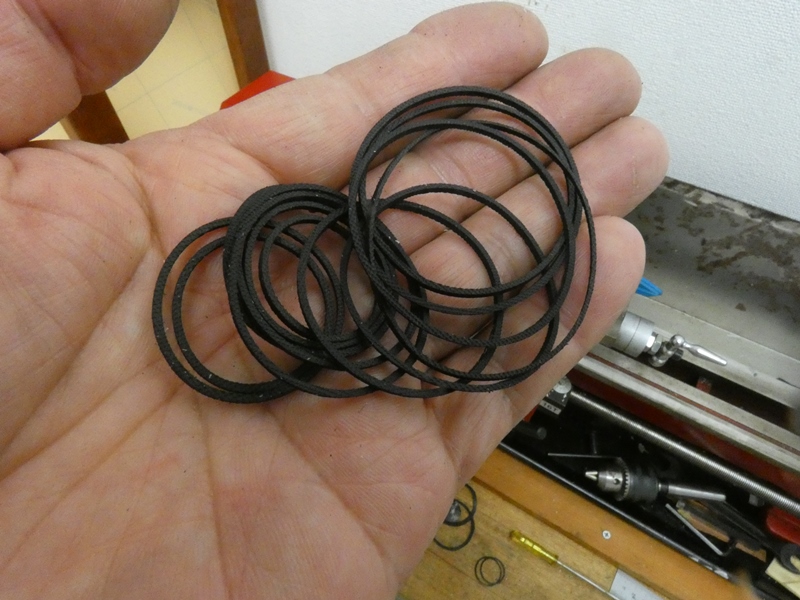

面白いようにゴムベルトが出来上がってきます。触診したところでは、一般的なラジカセ類に使用する分には十分な品質です。この方法の欠点（？）を挙げるとすれば、１枚のゴムシートから同一径のベルトが１本しか取れないことです。

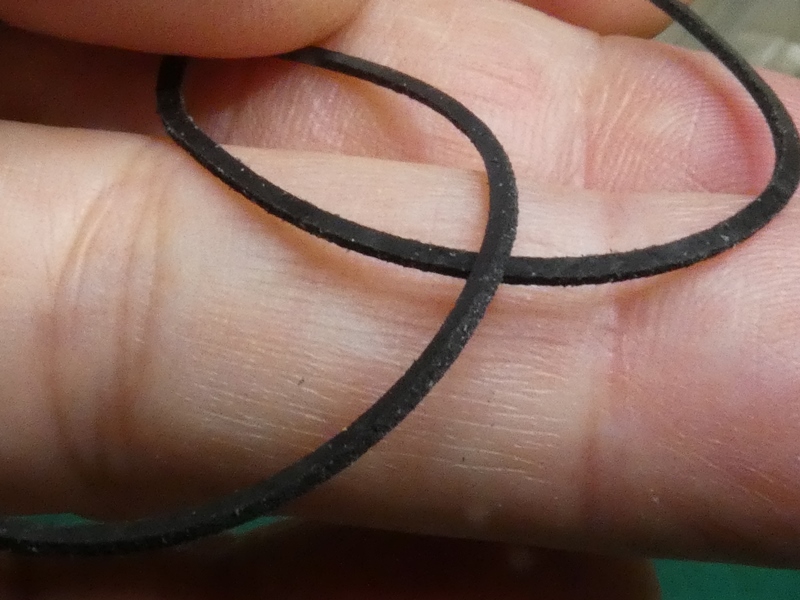

さらに拡大して出来映えを確認してみます。よく見るとカッター刃で切断した跡が、やはり綺麗ではありません。ゴム材が毟（むし）れたようでボソボソしています。ひとつはカッター刃の切れ味が原因でしょう。内装プロ用の刃厚０．２５ｍｍあるいは０．２ｍｍを使用し、頻繁に刃先を折って切れ味を維持することが必要です。次に刃先の固定方法を改善しなければならないと思います。刃先が片持ち梁状態で固定される以上、どうしても先端が振動しぶれるはずです。さらに、両面テープでディスクに貼り付けられていた面に、毟れが顕著に出ています。これは両面テープの柔らかさに原因があると思われます。出来るだけ薄いテープ、固い材質のテープを使用するか、あるいは両面テープに代わる固定方法を考え出す必要があります。可能ならば、ウォークマンなどに使用される幅０．６ｍｍといった極細のベルトがいつか製作できると素晴らしいのですが。
