| ・ビジネスフォンの修理（２０１７．６．１１） |
 お世話になっている電機製作所より、構内に設備されている電話機の 修理を依頼されました。外線を内線に切り替える際、「保留」ボタンを 使用します。状況からして最も回数多く押されてきたのでしょう。「１回で 切り替わらない」から、「何度か押すと切り替わる」を経て、やがて「強く 押すと切り替わる」、ついに「全く機能しない」と劣化してきたようです。 |
||

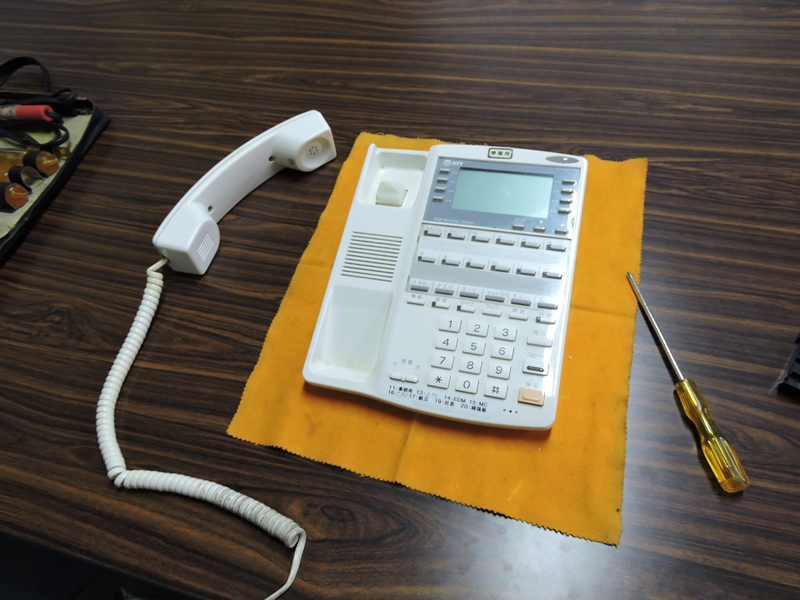

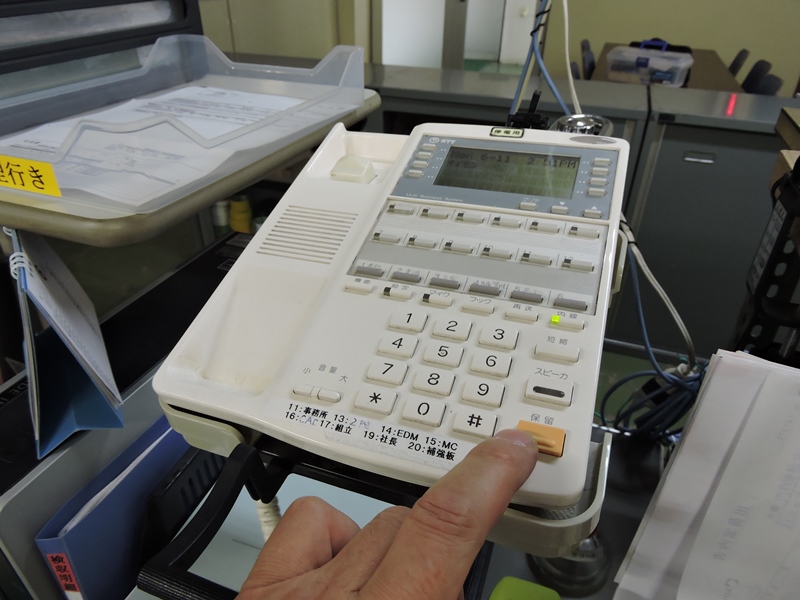

 不具合を確認してみます。確かに「保留」ボタンを押しても機能しません。 目一杯力を込めて押し込むと、まれに切り替わります。テレビやエアコンの リモコン、電卓、ミュージックキーボードなどに共通して起こるトラブルです。 |
||
 いずれの機器も、基板上に用意された接点とゴムシート面に 形成された導電性膜によるスイッチが用いられています。 |

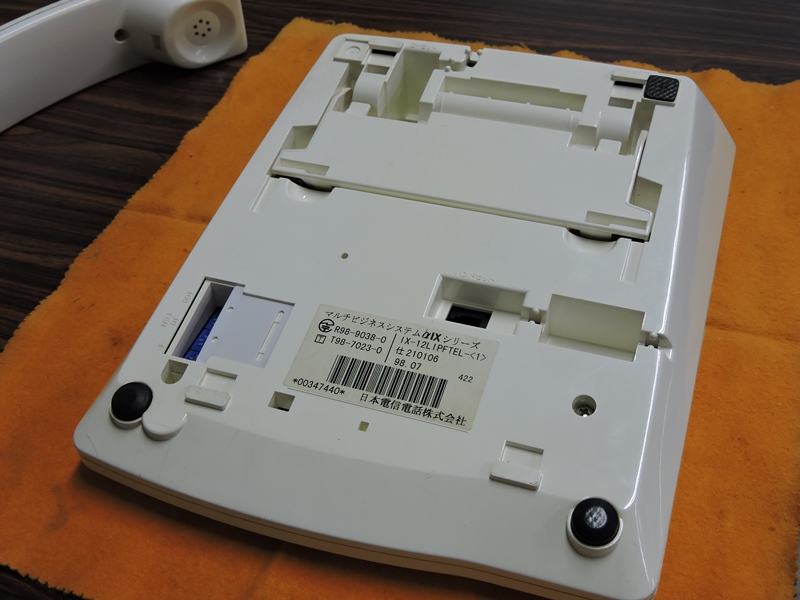

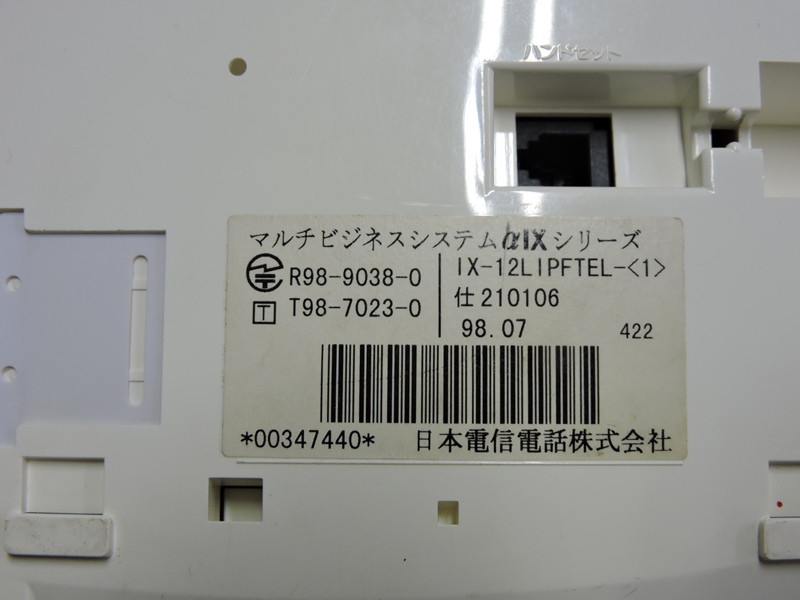

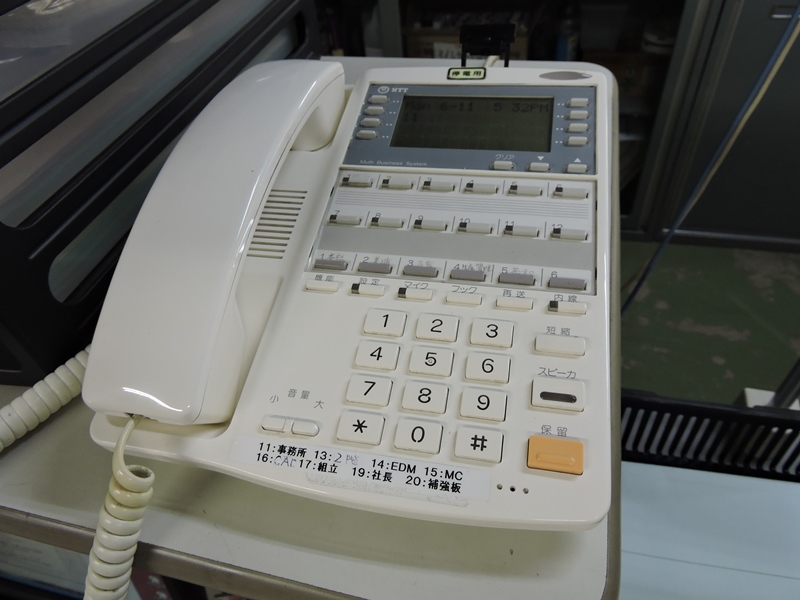

 ＮＴＴ（日本電信電話株式会社）製、マルチビジネス システムαＩＸシリーズの１２回線用標準電話機です。 |
|

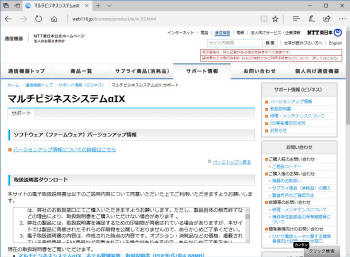

 ネット上には製品情報がほとんどありません。ＮＴＴ東日本の ＷＥＢに、ファームウェアアップデートの案内があります。 |

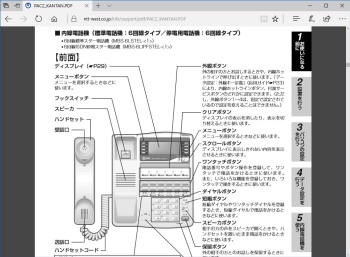

 後継機種のものですが、ＮＴＴ西日本の ＷＥＢにシステムの取扱説明書があります。 |
|
 取扱説明書の発行年からすると、２０年近く 以前の製品です。懐かしくもＩＳＤＮ対応機です。 |

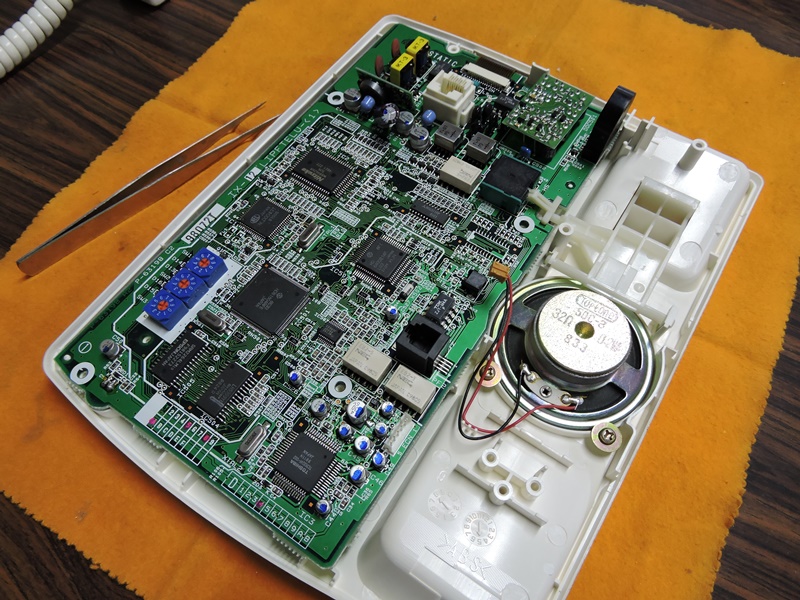

 裏カバーを取り外しました。デジタル化黎明期の 回路基板らしく、カスタムＩＣがいくつも並んでいます。 |
|

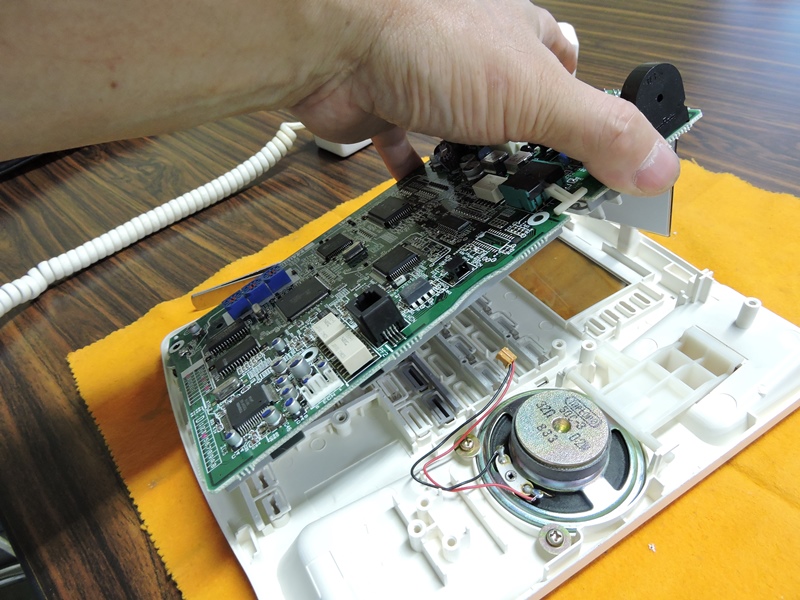

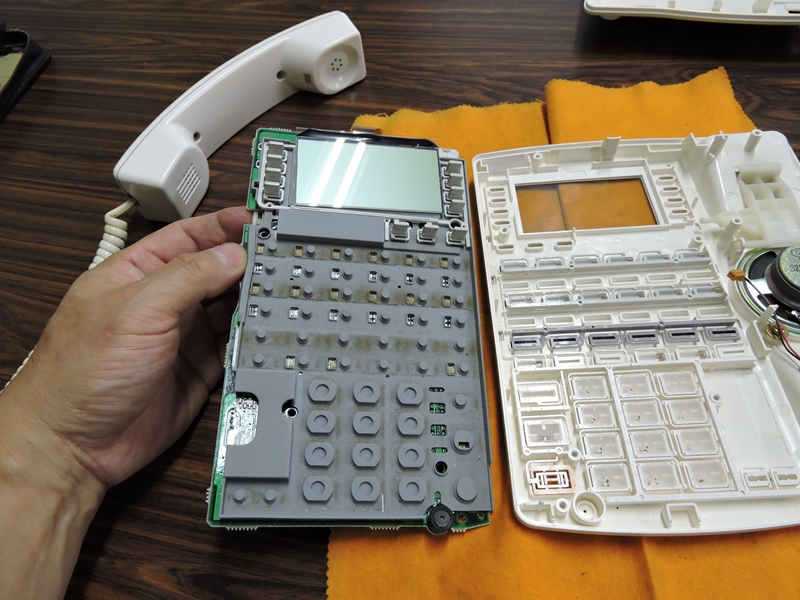

 チップが装填されていない裏側に、押しボタンによる キーが構成されているはずです。慎重に引き剥がします。 |
 基盤とほぼ同サイズのゴムシートが重なっています。 押しボタンに対応した突起が成形されています。 |
|

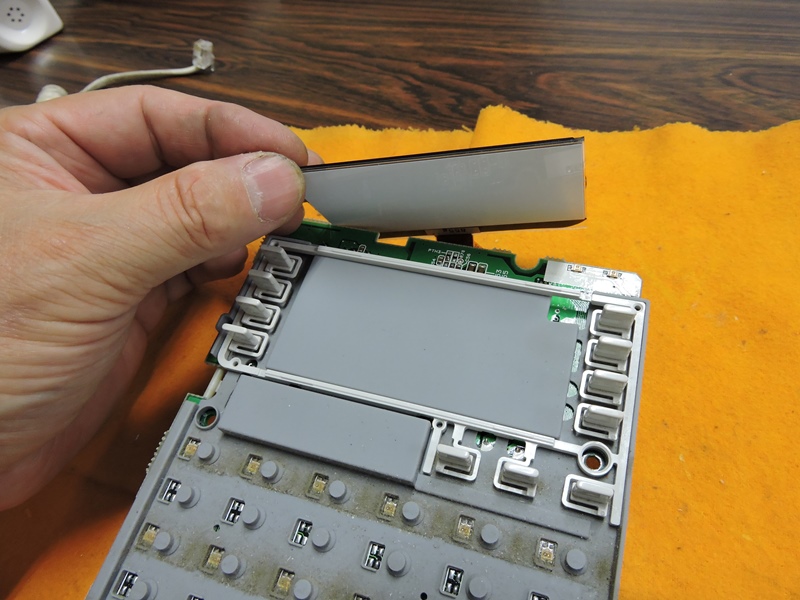

 上部１／５ほどのスペースに液晶表示器が 載っています。外側に一時退避させます。 |

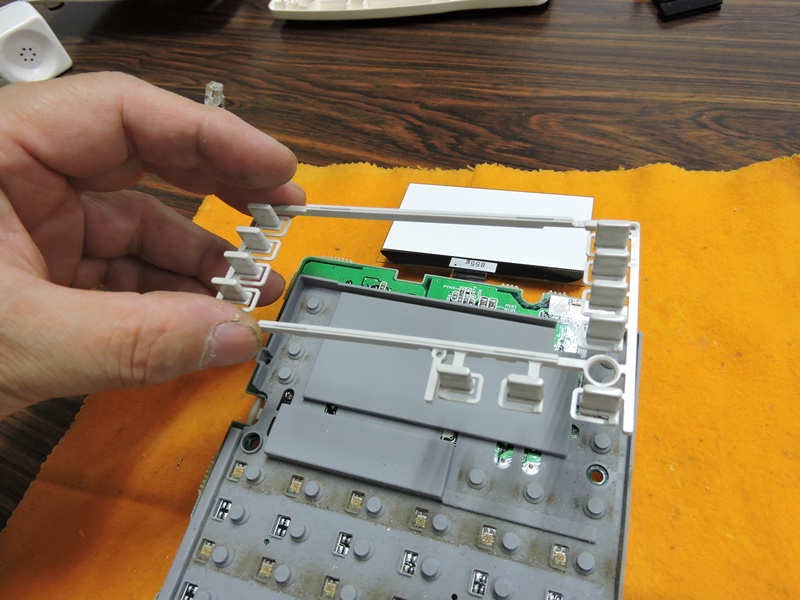

 液晶表示器の位置決めを兼ね、左右に 押しボタンを備えた樹脂フレームです。 |
|

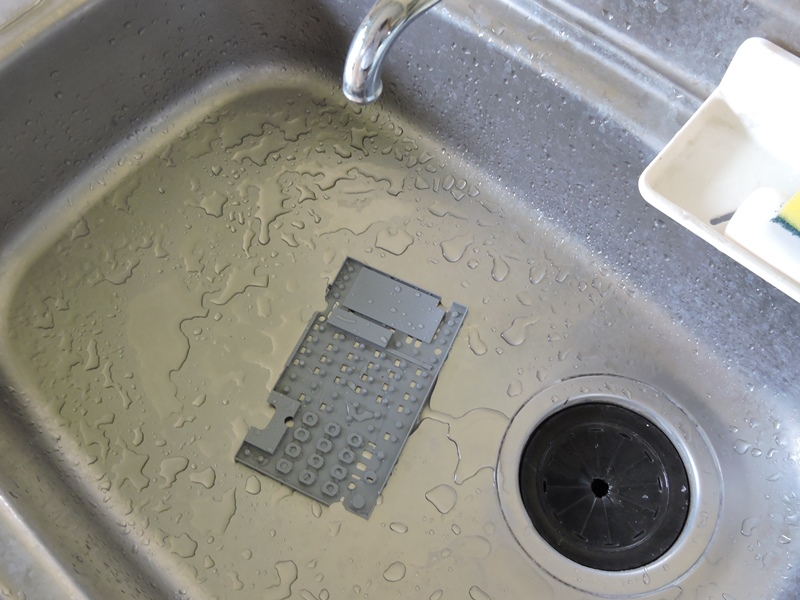

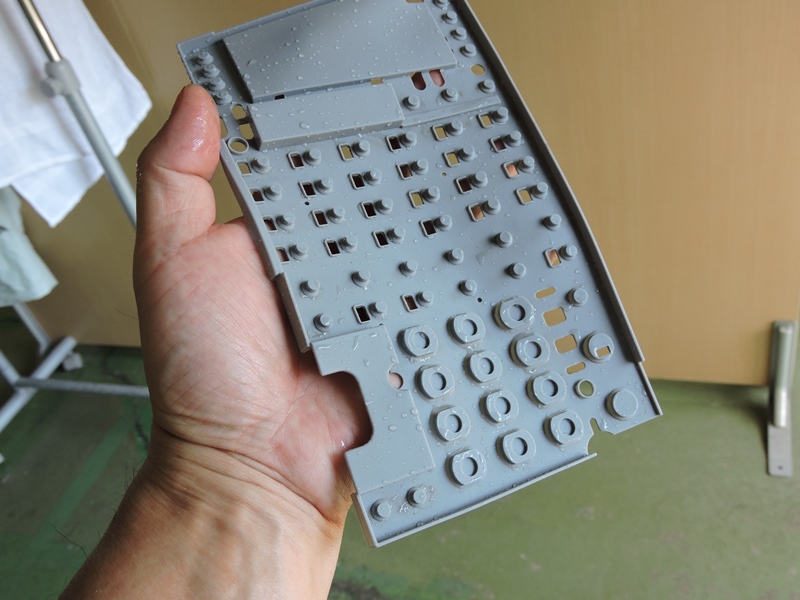

 長い年月を経て、押しボタンの隙間から 埃が入り込み汚れています。水洗いします。 |
 周囲に汚れによるベタつき等があると、ボタンの 操作感が損なわれます。これでほぼ新品状態です。 |
|
 「保留」が機能しない問題を解消します。ゴムシート裏側に 形成された導電性膜は、使用するうちに必ず経年劣化します。 |

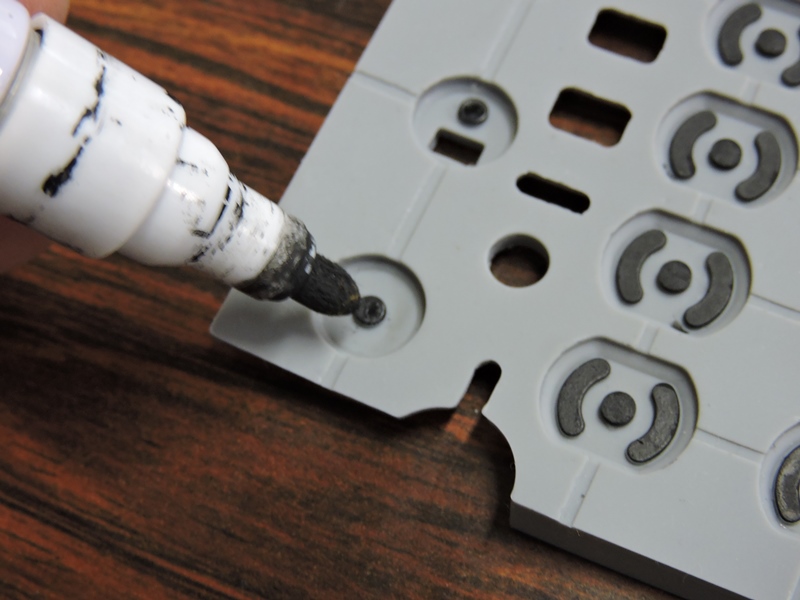

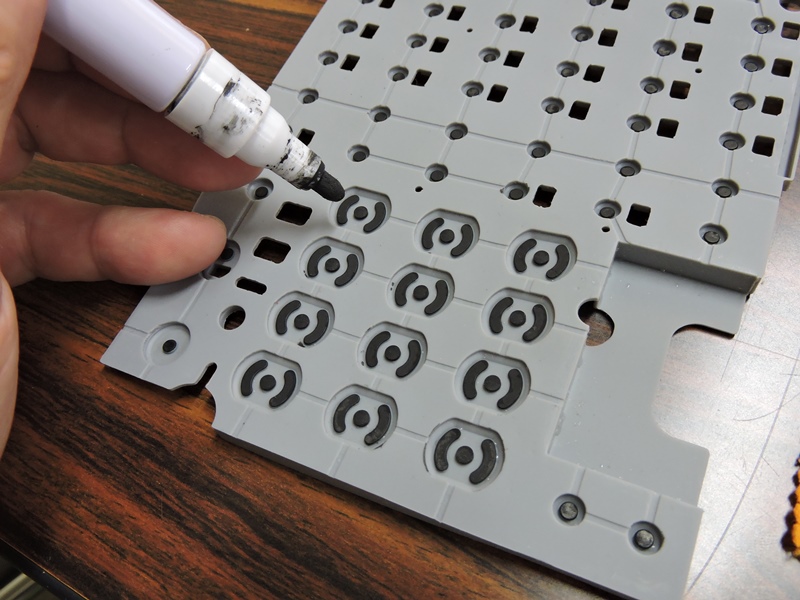

 基板上の接点を短絡させる導電性を復活させます。 導電性塗料、導電性インクマーカー等を利用します。 |
|

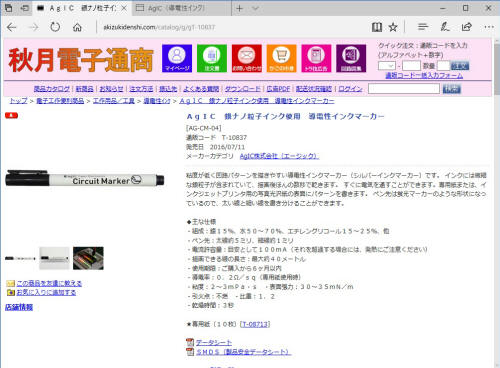

 工房ではカーボン微粒子を含むマーカーを使用しています。基板上に作られた キーアレイの場合、微小電流でセンシングされるので僅かな導電性で動作します。 できれば銀微粒子を含んだマーカーの方が確実でしょう。ただし、秋月電子あたり でも結構な値段です。留意点として、ひと塗りでパターンを描くことが重要です。 不用意に塗り重ねると、導電材と母材の樹脂が分離して別個に層を形成し、その 一部が電気的絶縁体と化すことがあります。こうなると剥がしてやり直しです。 |
||

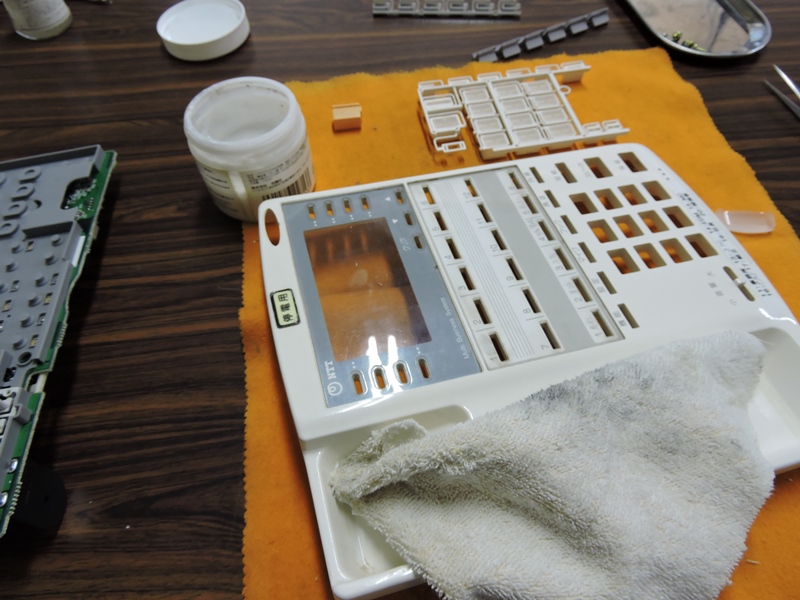

 修理のため本体を分解したついでに 長年の汚れを綺麗に落とします。 |

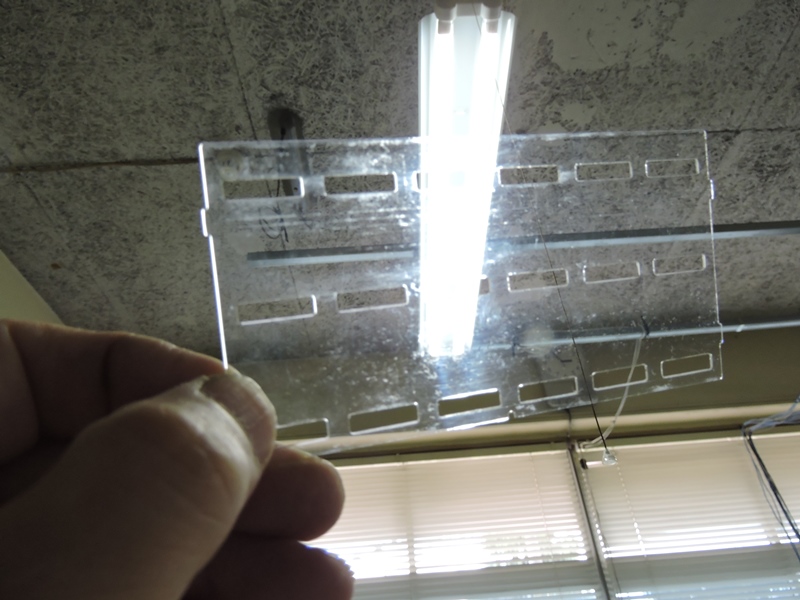

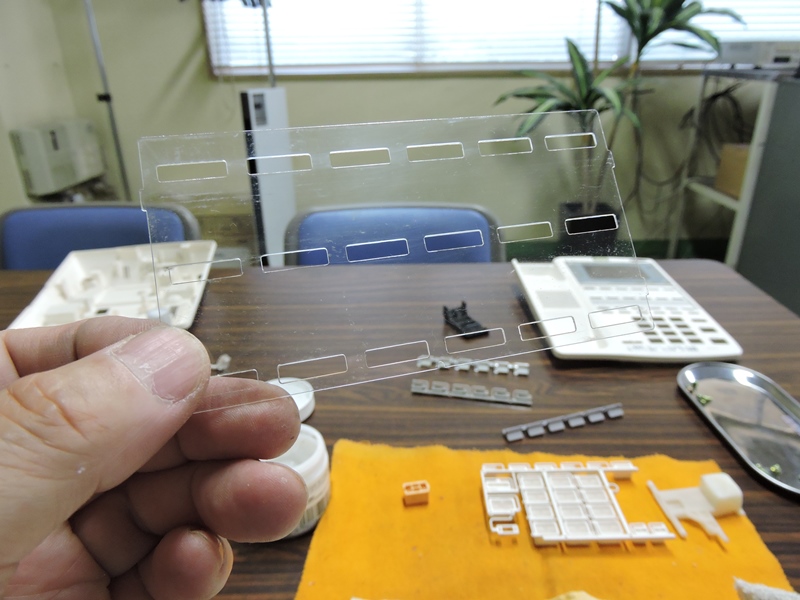

 中継先切り替えボタンのカバーです。透明 塩ビ板に細かな擦り傷と汚れが付いています。 |
|
 樹脂用コンパウンドで磨きます。簡単な作業では 深い傷まで取れませんが、輝きが戻ります。 |

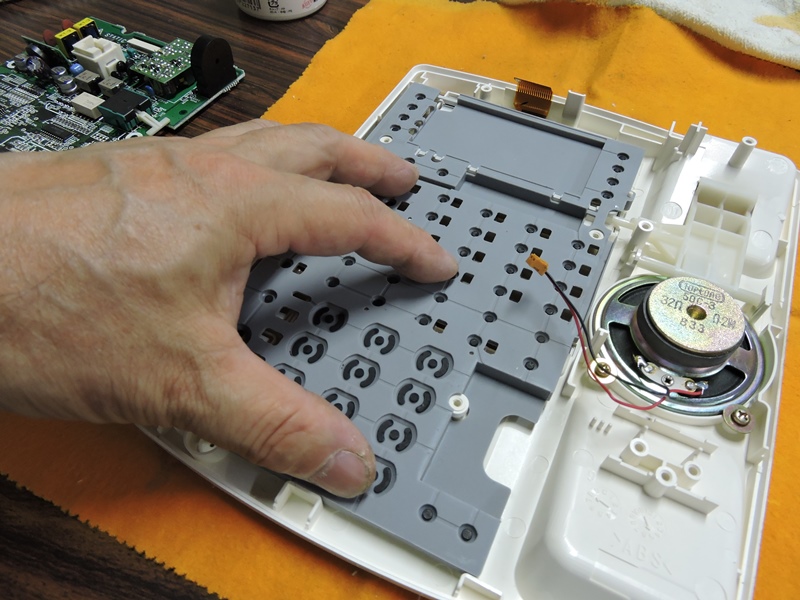

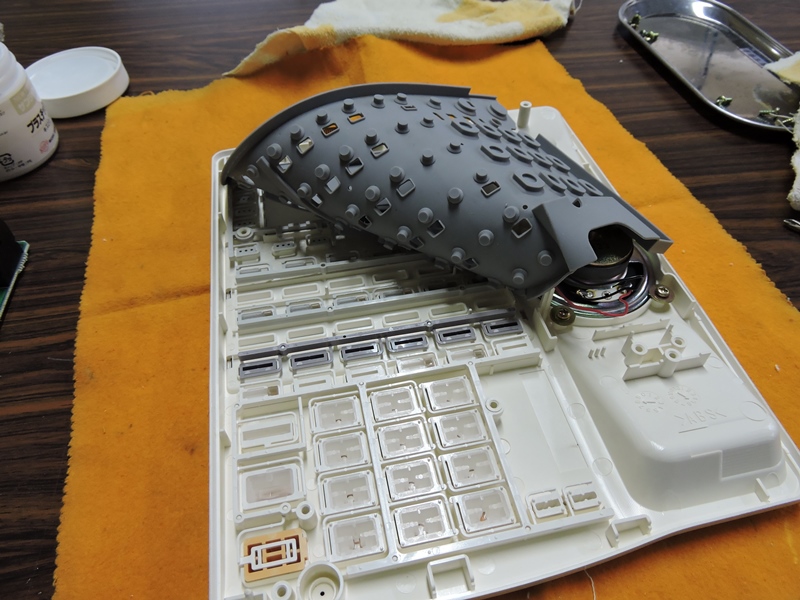

 先にゴムシートを上側本体の裏にセットします。 正確に位置を合わせて密着させます。 |
|
 ゴムシート表面の凹凸が本体の凹凸と 完全に一致し、張り付くように収まります。 |

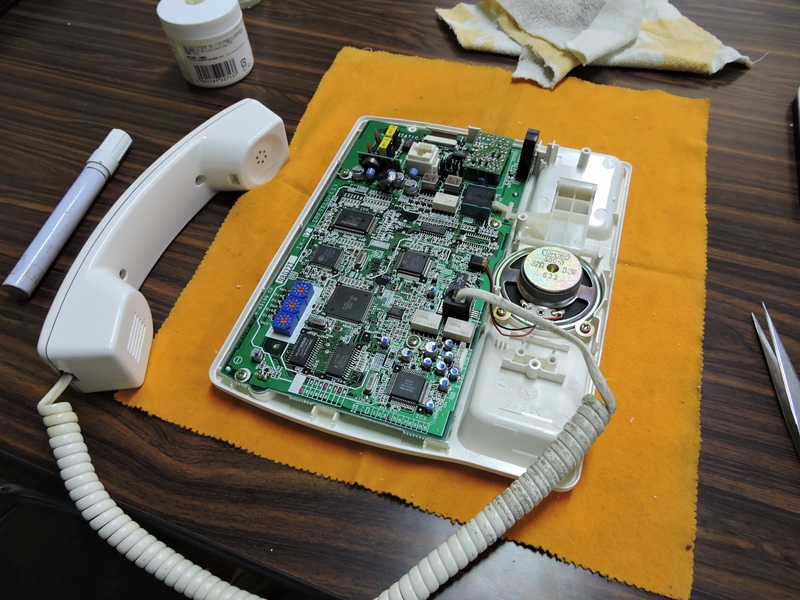

 裏カバーを組み付ける前に、受話器を つなぎ回線に接続して動作を確認します。 |
|
 「保留」ボタンだけでなく、「＊」、「０」、「＃」にも動作不良がありました。 一度完全に組み上げた後、新たに「５」が機能しなくなり、数回にわたり 導電性膜を作り直しました。確かＩＳＤＮは２０２０年あたりで運用を停止し ＩＰ網に全面移行する予定では？ 社長様、ご確認・ご検討下さいませ。 |
||
|
||
