| ・掃除機ホイール補修（２０１７．３．８） |
 工房で使用している年代物の三菱製電気掃除機です。確か学業を終えて就職した 直後に購入したもので、独身時代からの付き合いです。一度廃棄するも取り戻して きて、あちこちメンテしながら使ってきました。かなり以前に片側の走行ホイールが 破損し、接着や溶接で何度も修理してきましたが、先日ついに破局を迎えました。 |
||

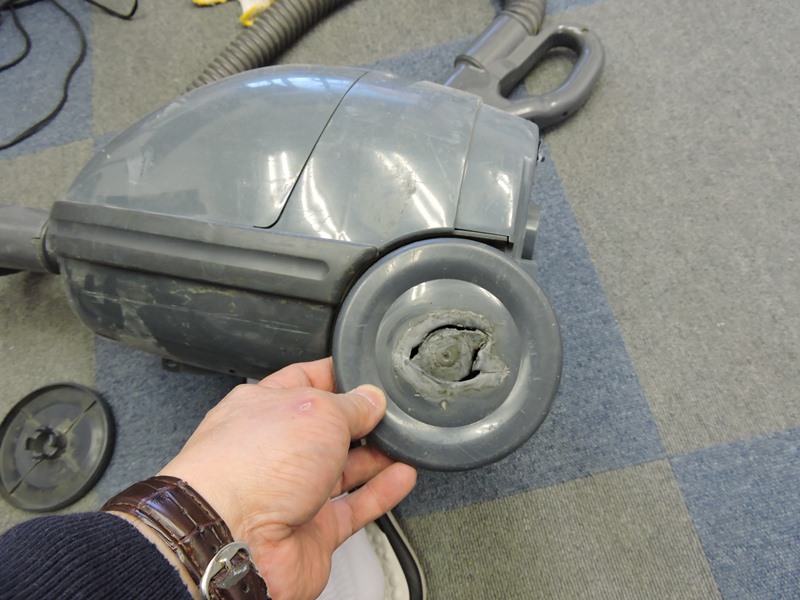

 車軸の周囲が完全に破断しています。これまでに半田ごてや小型バーナーで 溶接を繰り返したため、破損部周囲の肉厚が損なわれもはや修復不能です。 |
||

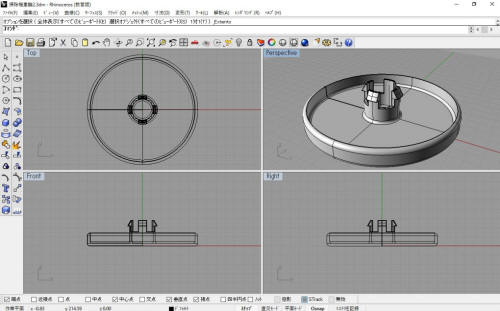

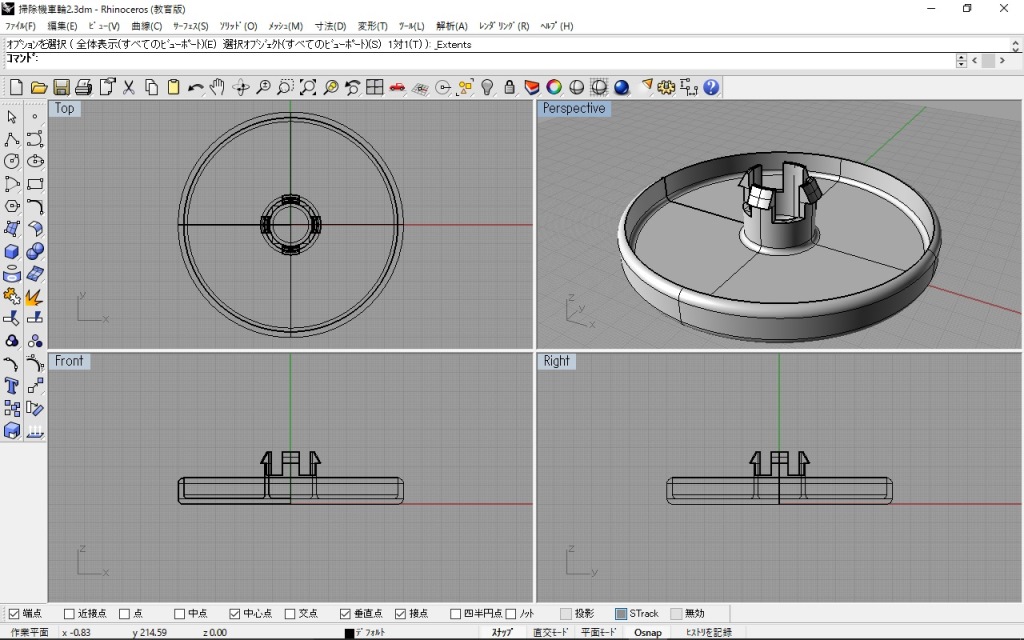

 ４０年近く昔の製品なので、補修部品があるわけがありません。同等の 部品を自製することにします。無傷の反対側ホイールから採寸します。 |
||

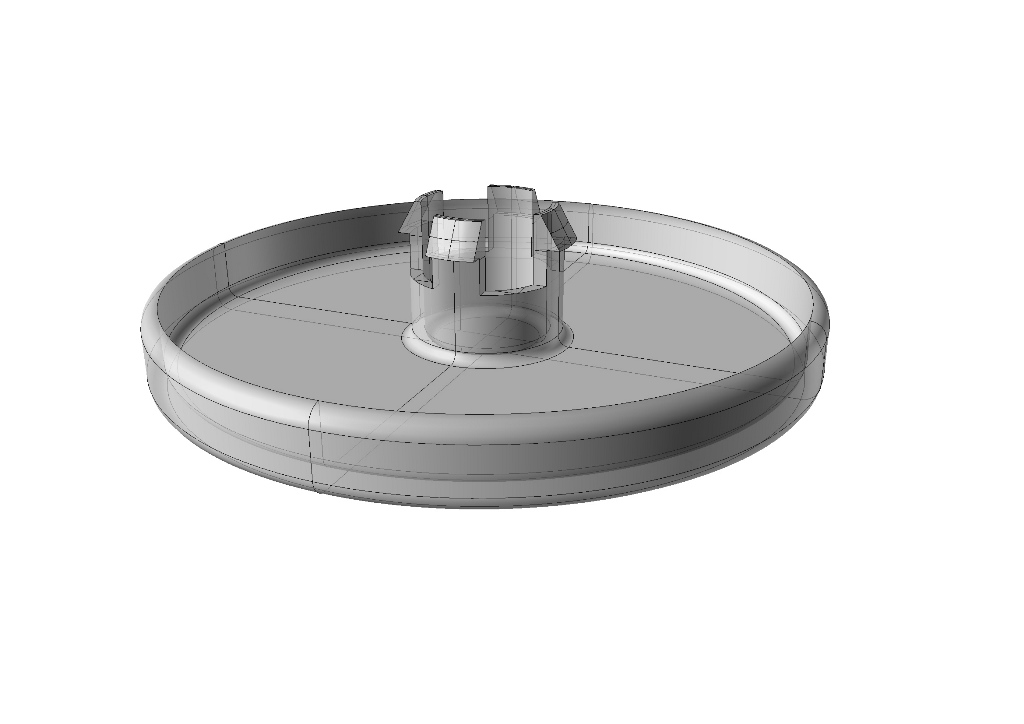

 掃除機本体に嵌まる爪部分も正確に再現します。 全体的に単純な形状で、製作は難しくありません。 |
||

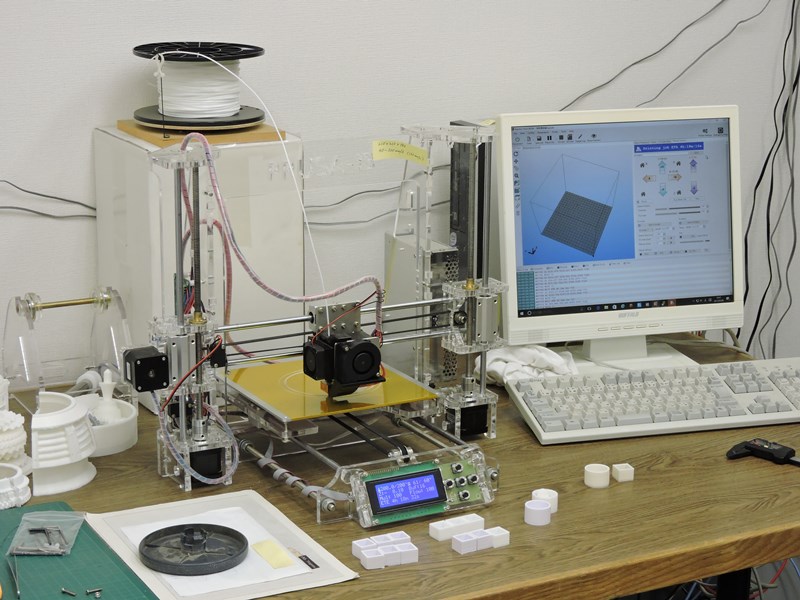

 久しぶりに３Ｄプリンタの登場です。製作前に Ｚ軸昇降用フランジナットの形状を調整しました。 |

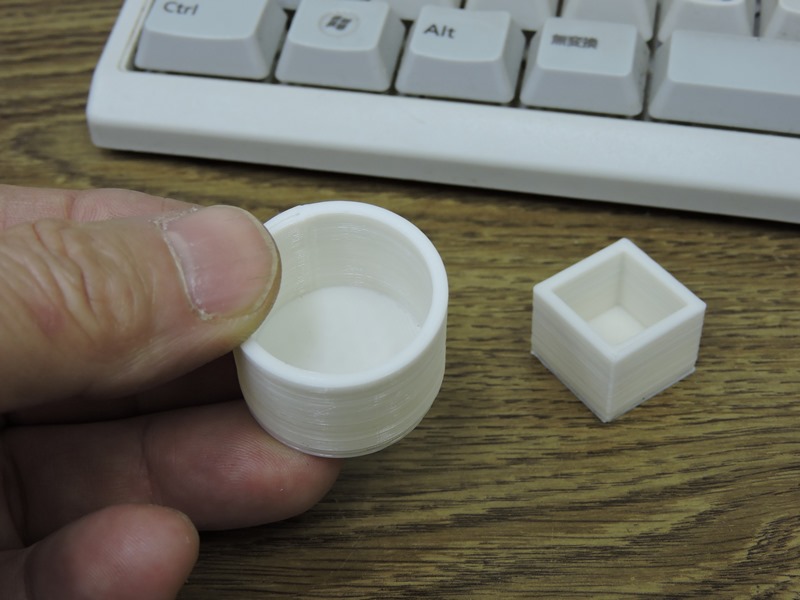

 成型テストしてみます。Ｚ軸の偏心とＸ軸方向の ぶれが改善され、幾分成型が安定しています。 |
|

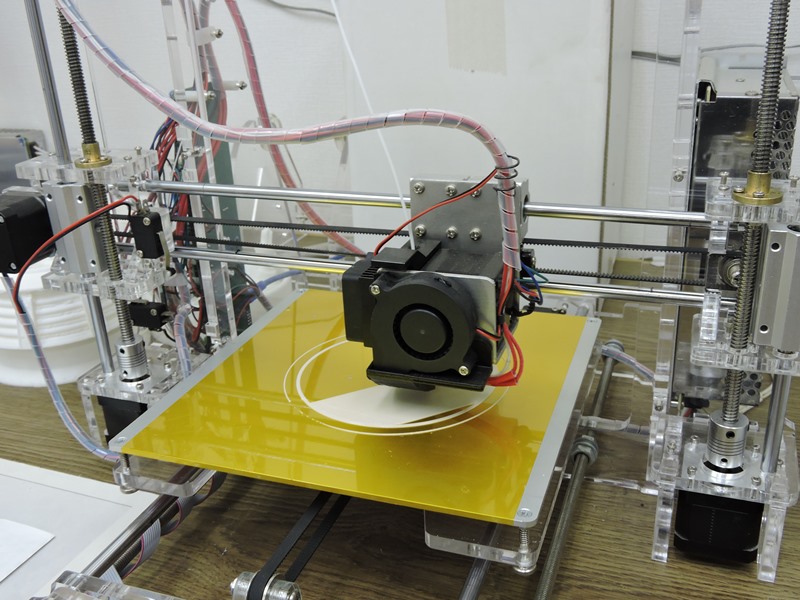

 出力を開始します。エクストルーダをダイレクト型に 変更しているので、フィラメント射出が安定しています。 |

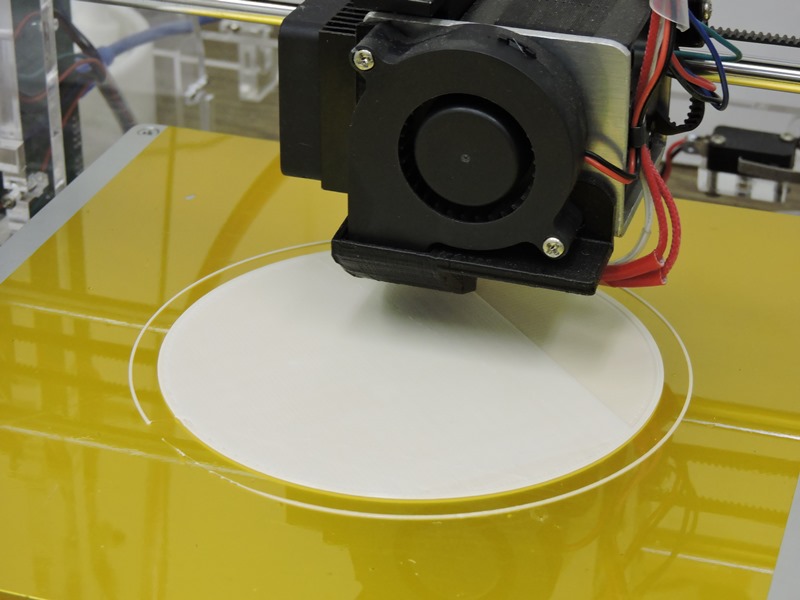

 １ｓｔ・２ｎｄレイヤともに隙間や欠損が全く見られ ません。非常に順調です、がここで帰宅します。 |
|

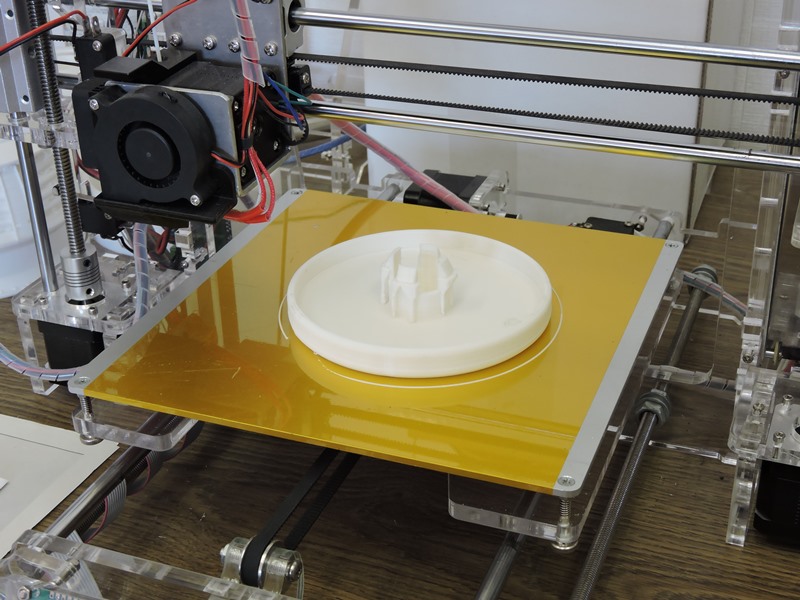

 出力完了まで４時間ほどかかっています。 翌朝、成形の結果を確認します。 |

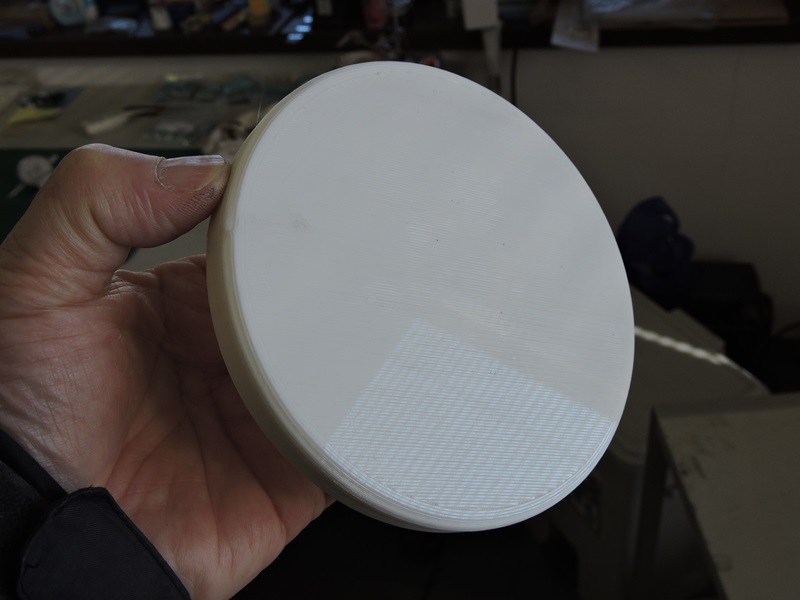

 掃除機のホイールとして十分な品質です。 ＰＬＡ樹脂とはいえ強度も十分です。 |
|

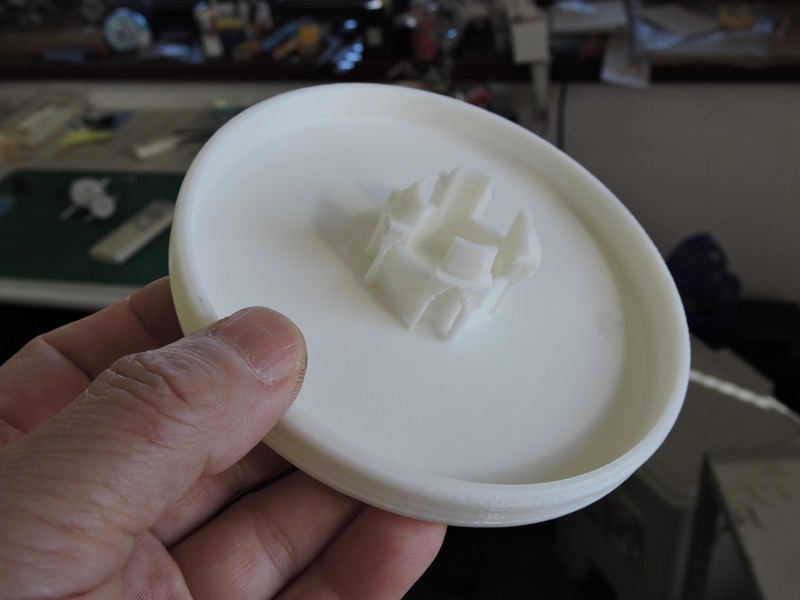

 爪部分はオーバーハング構造のため サポート材が形成されています。 |

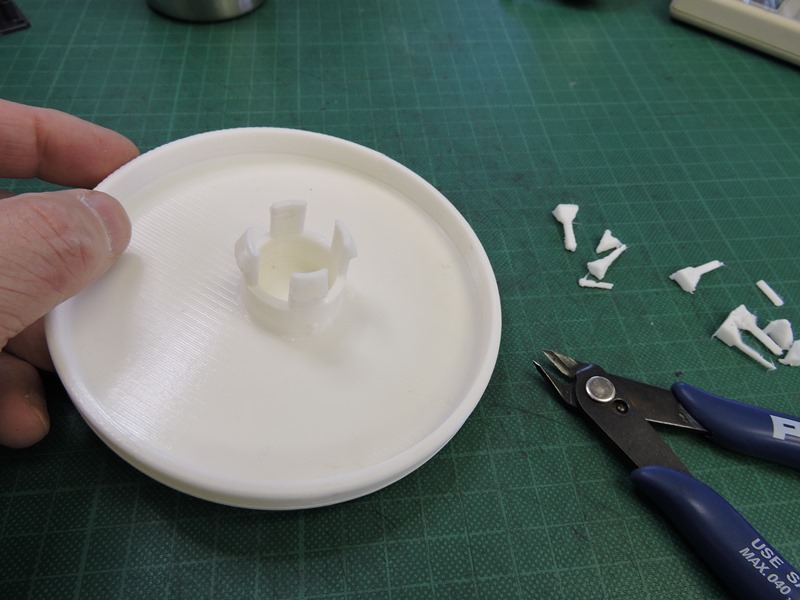

 ニッパでサポート材を取り除きます。 接着剤を浸透させ爪部分を補強します。 |
|

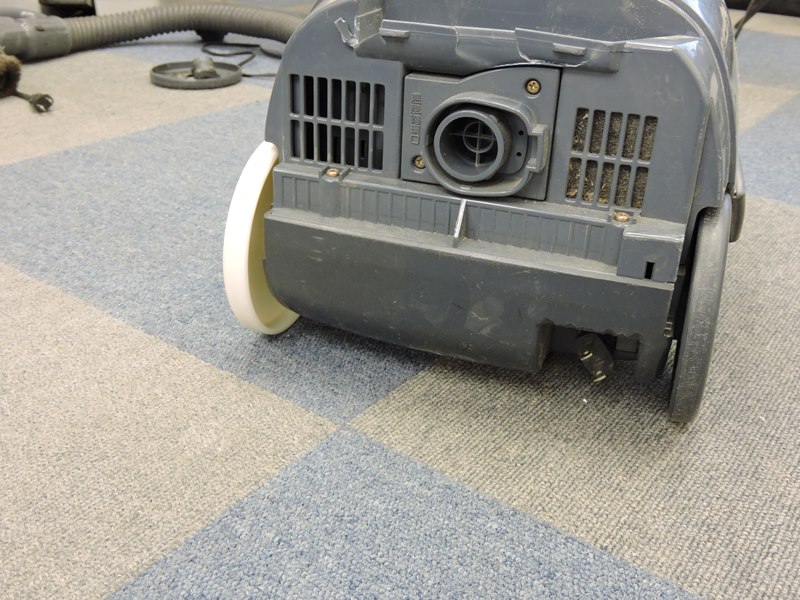

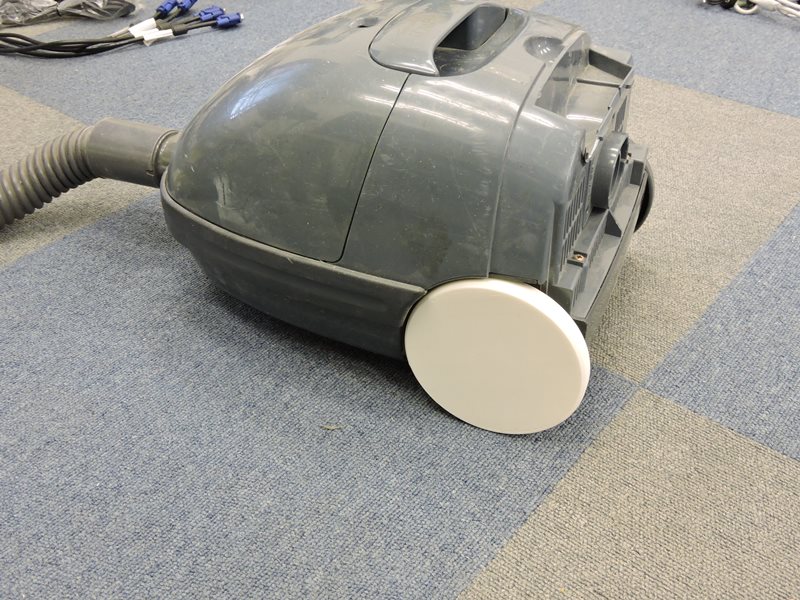

 出来上がったホイールを破損側に装着して補修完了です。 ＰＬＡ樹脂の元の色のままですが、あえて塗装などしません。 |
||
 片側だけホイールが付いていない掃除機は、見ていて不自由そうで不憫でした。 三菱用の紙パックは１００円ショップでも販売されています。まだまだ現役です。 |
||
|
||
