| ・ＤＥＮＯＮ Ｄ－Ａ０３修理（２０１７．２．４） |
 ＤＥＮＯＮ製ＣＤ・ＭＤレシーバＤ－Ａ０３の修理依頼です。症状は「ＣＤが聴けない・・」と だけ伺っております。このところＣＤやカセットプレーヤ、ラジカセ類の修理を多く依頼され ますが、周囲で見かけるほとんどのものが、どこか故障していてそのまま保管されている ように思います。多くの場合、簡単なメンテで復活します。守谷工房にお問い合わせ下さい。 |
||

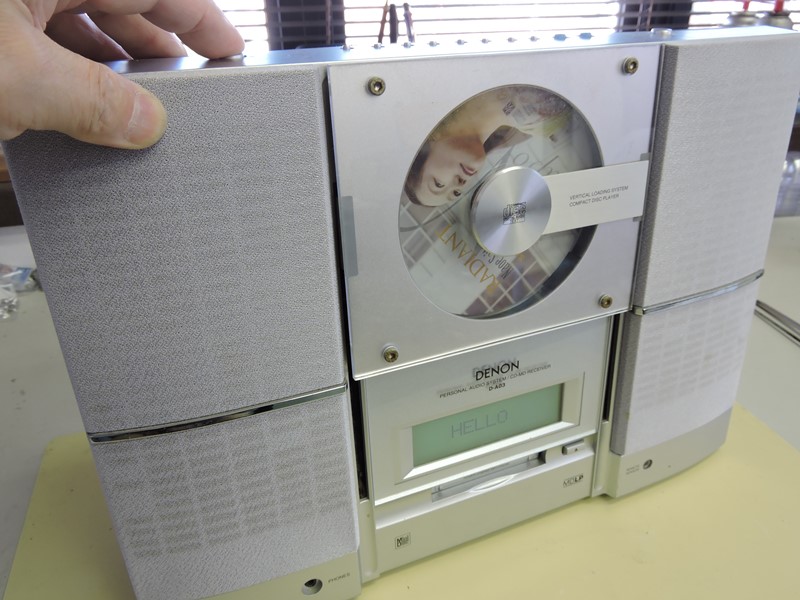

 「ラピシア」の名称で２００１年８月に発売、上下 するＣＤクリアドアなど洒落たデザインです。 |

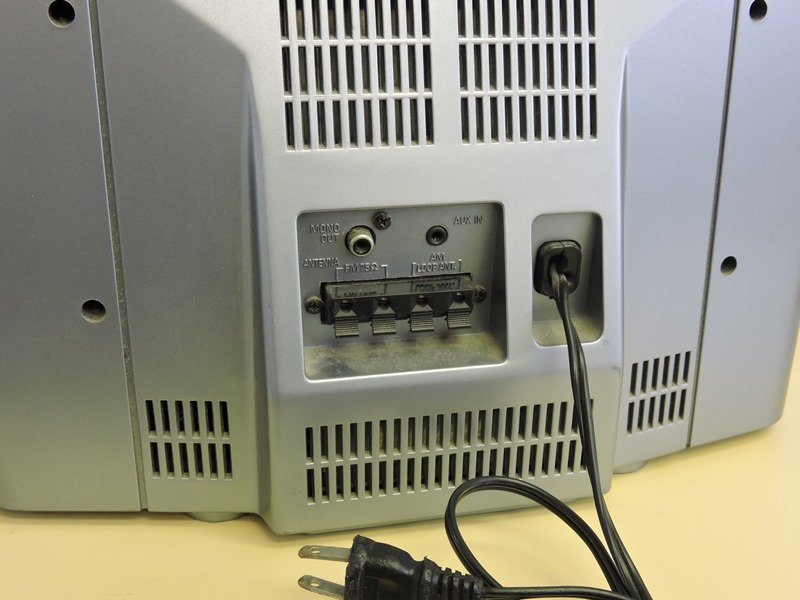

 スタイルが重視され、背面側の端子類も 引き込まれてフラット化が図られています。 |
|

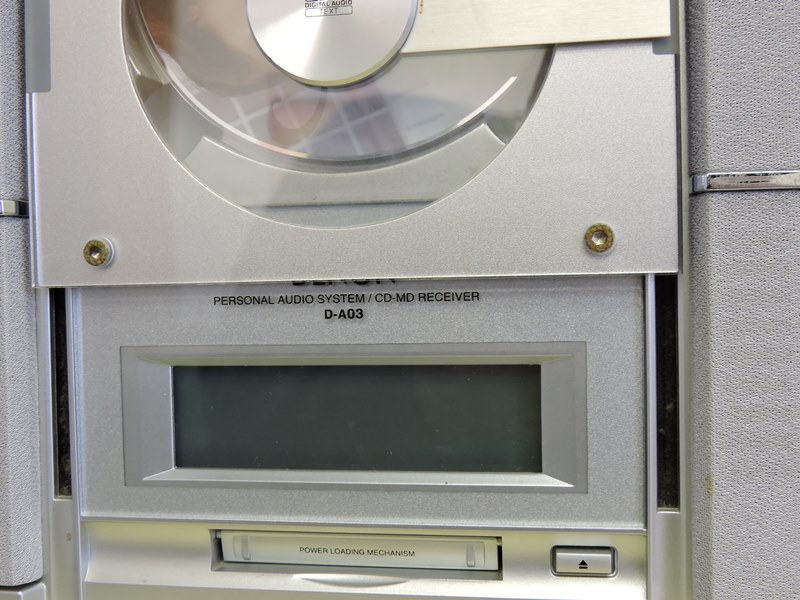

 先代のＤ－Ａ３からモデルチェンジされた機種で、 現在もＤＥＮＯＮのサイトに詳細が残っています。 |

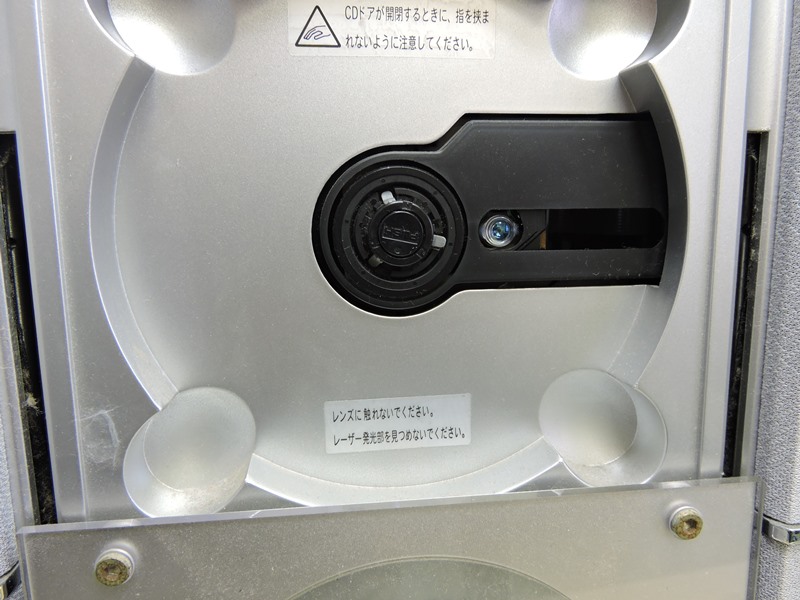

 ＣＤが再生されないとのことなので、取りあえず ピックアップのレンズをクリーニングしてみます。 |
|

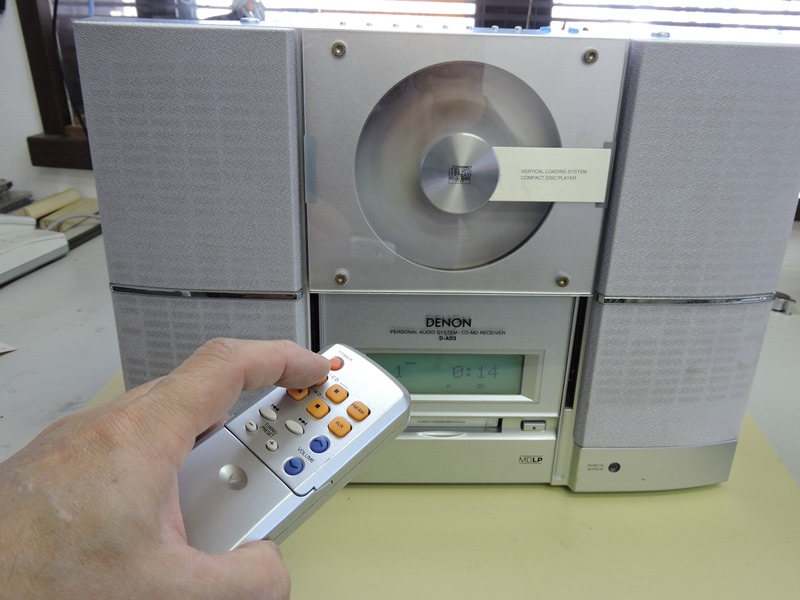

 ＣＤをセットすると自動的に回転してＴＯＣが表示され ます。そして付属のリモコンで問題なく操作できます |

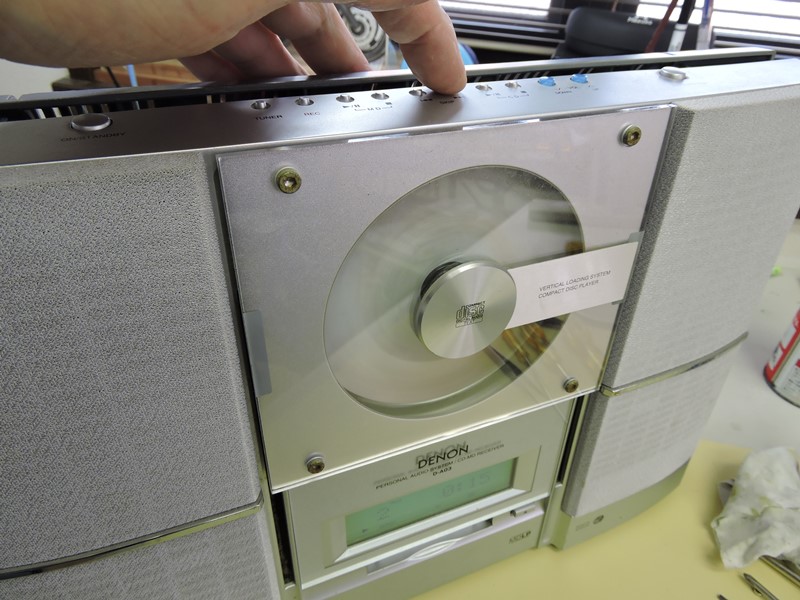

 しかし、本体の操作ボタンで操作すると 非常に反応しづらく、時に全く反応しません。 |
|

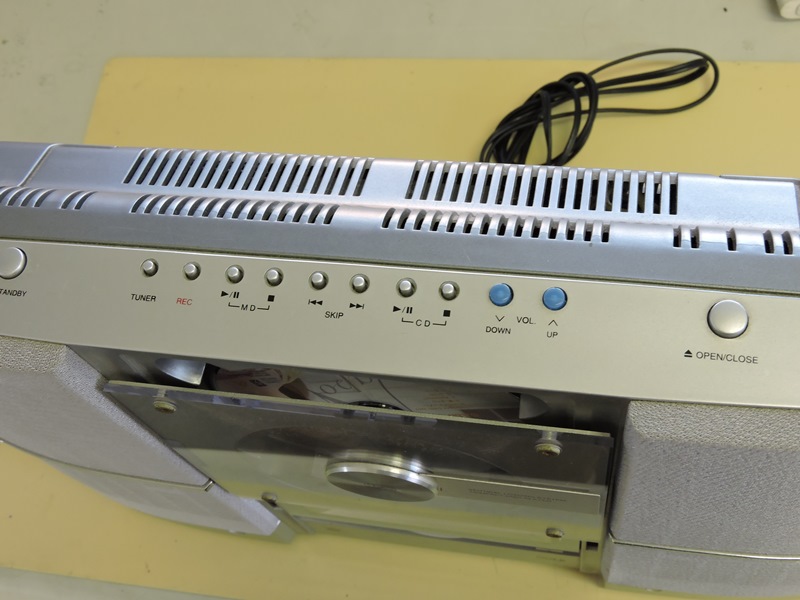

 この本体上面に並ぶ操作ボタンに問題があるようです。 厄介なピックアップのトラブルではなくひと安心です。 |
||
 操作ボタンにはマイクロスイッチが使われ、 その接点の劣化が進んでいるのでしょう。 |

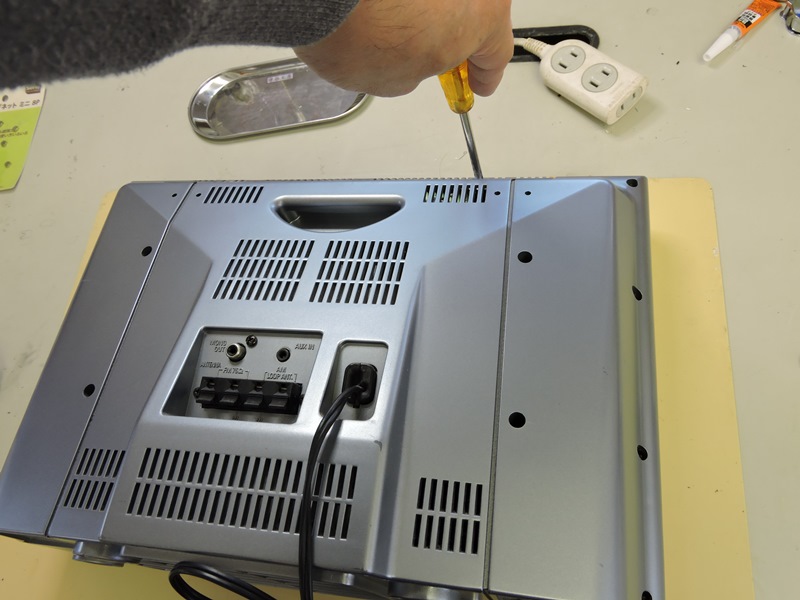

 本体の分解を進めます。ネジが多用され 全体的にがっしりと組み付けられています。 |
|

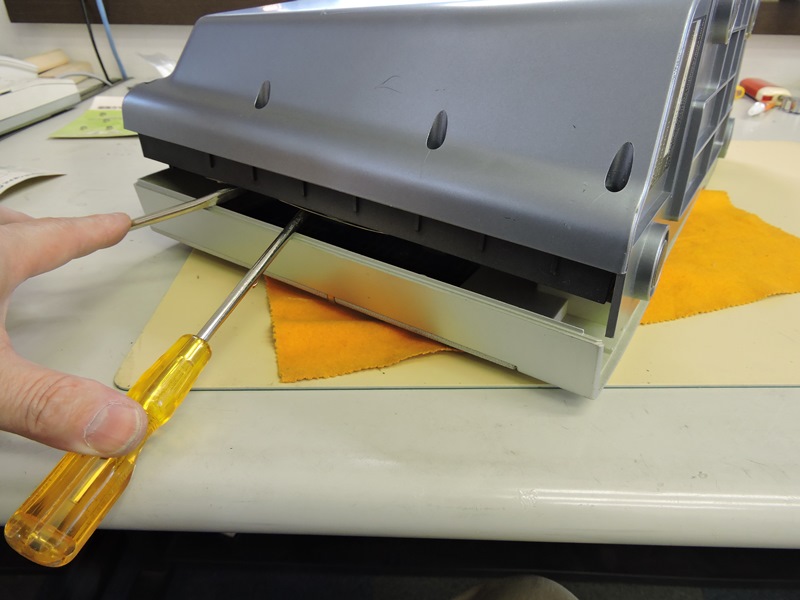

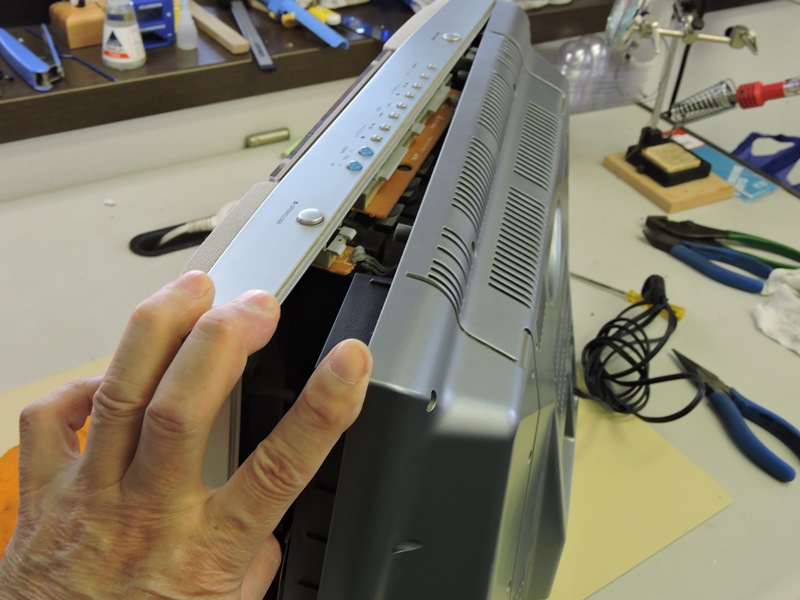

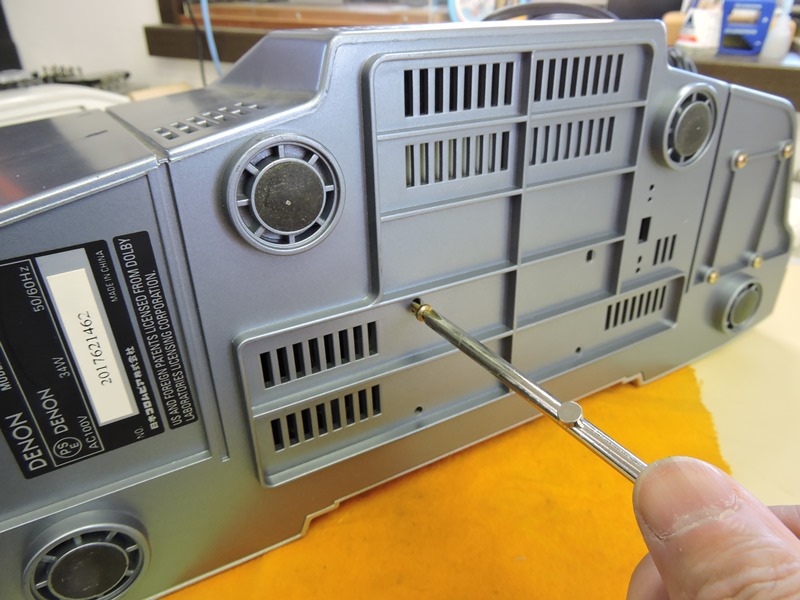

 ネジを全て緩め筐体を前後に分離します。 隙間にドライバの先を入れこじ開けます。 |
 まだネジが残っているのでは、と思わ せるほど固く組み付けられています。 |
|

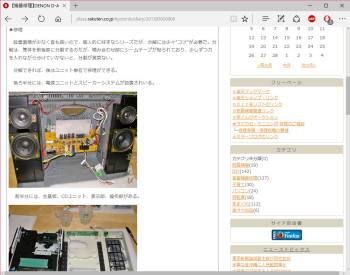

 ネット上に同型機の分解例を見つけました。 ネジに加えシームテープが使われています。 |

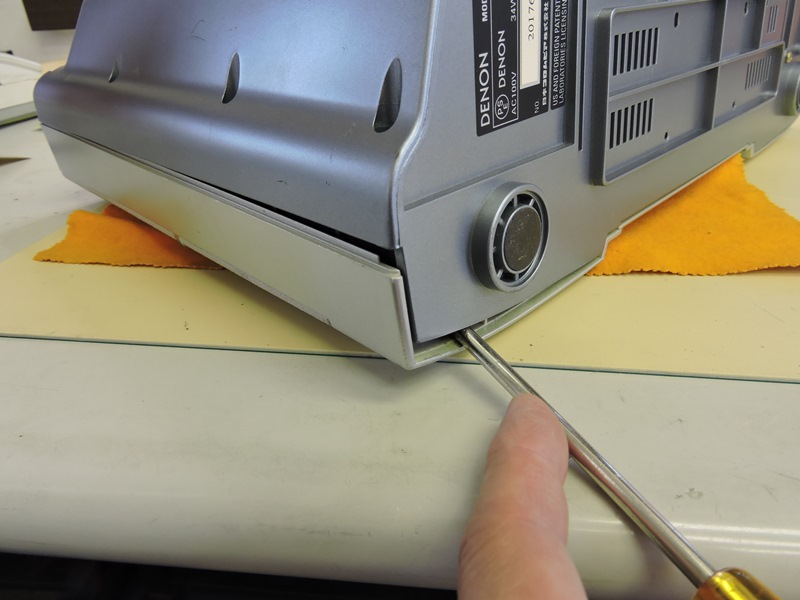

 両面テープによる接着を剝がすため、 時間をかけゆっくりこじ開けていきます。 |
|

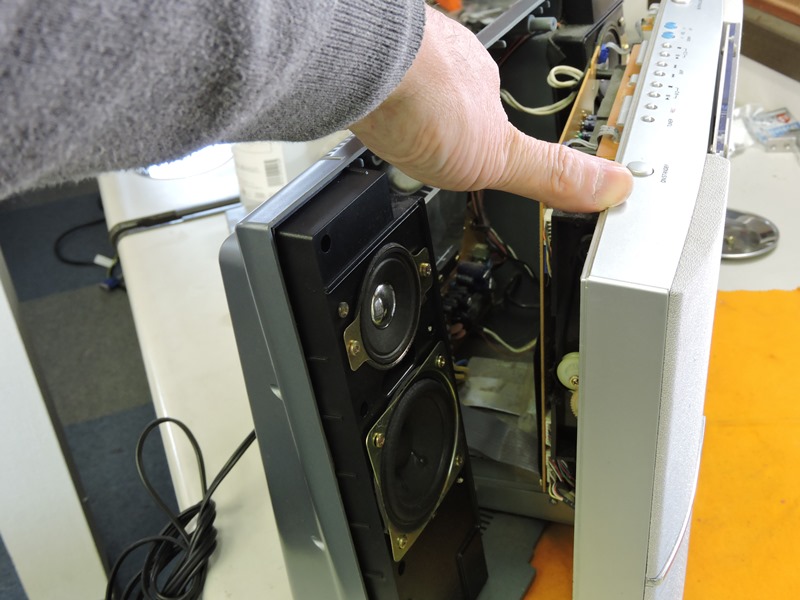

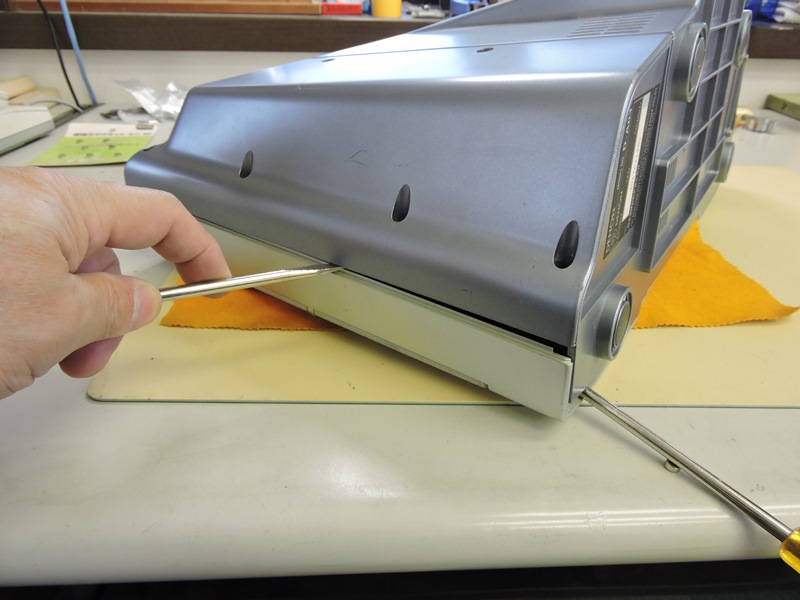

 ようやく隙間が広がり、 前後が分離してきました。 |
 テープの粘着力をある程度挫くと、 後は一挙に分離していきます。 |
|

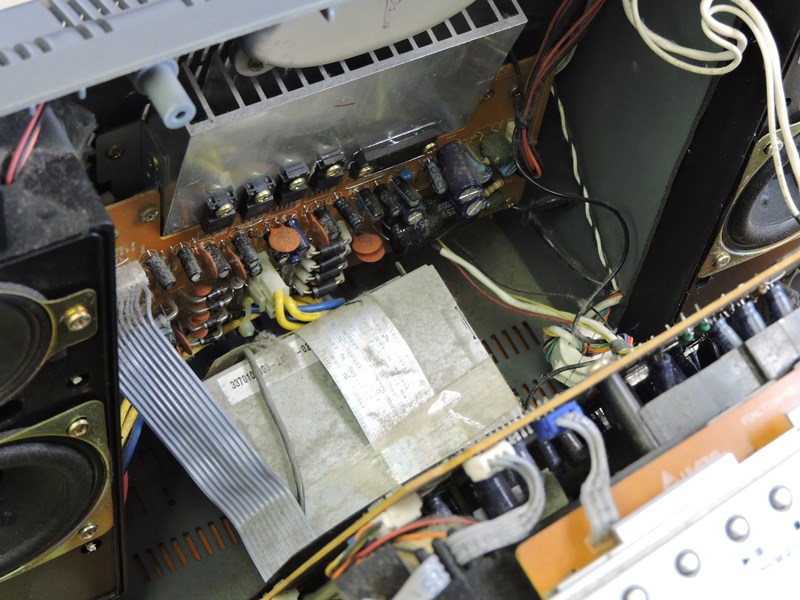

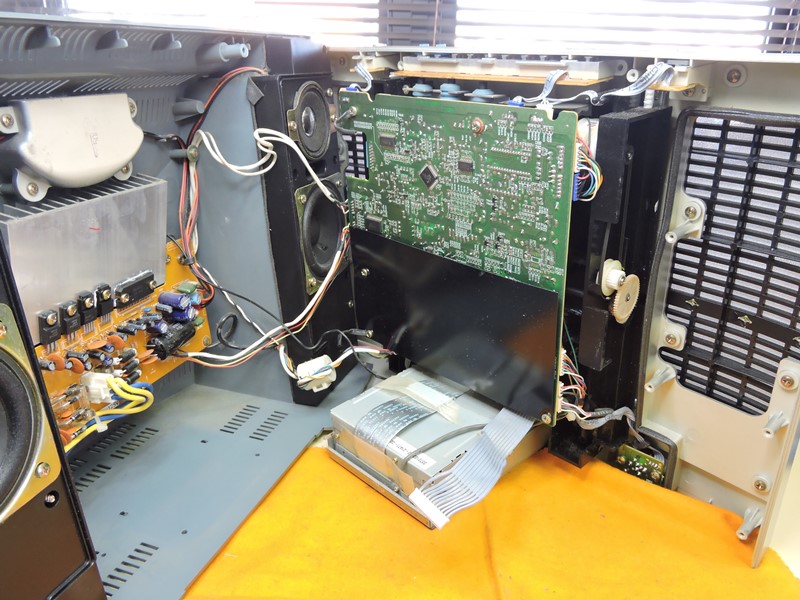

 出力段のパワートランジスタと大きな放熱器が見えます。スピーカー には左右とも８ｃｍウーハーと２．５ｃｍツィーターが使用されています。 |
||

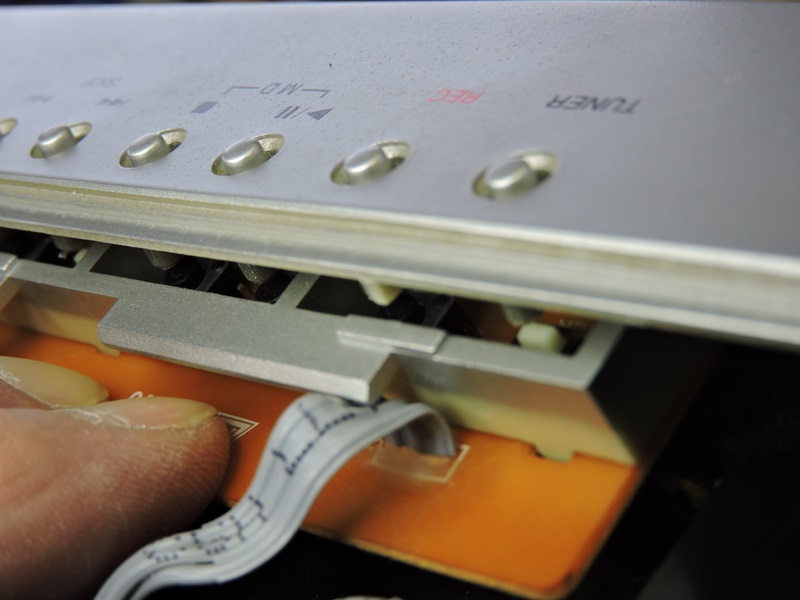

 やはり操作ボタンの正体はマイクロスイッチです。 スイッチユニットとしてネジ止めされています。 |

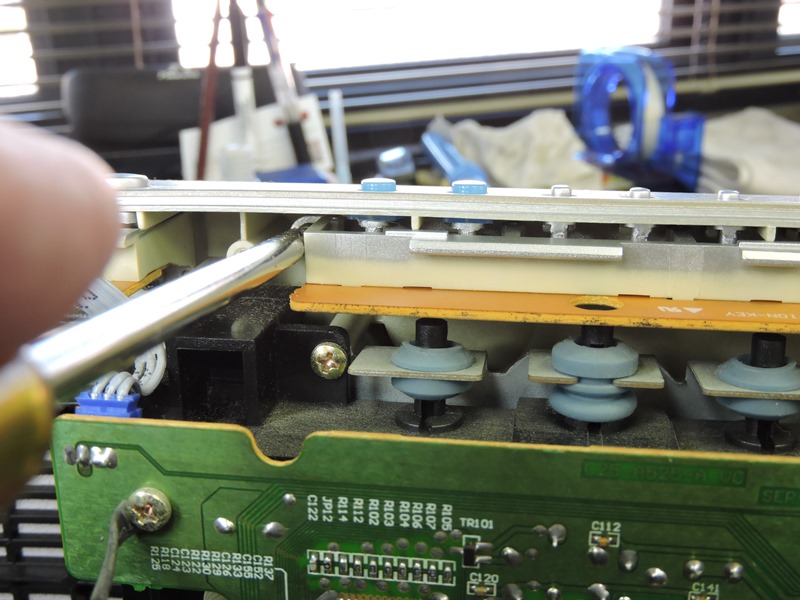

 左右の固定ネジを緩めて 取り外そうとしますが・・ |
|
 真下に広がる回路基板やドライブユニットに 阻まれ、とても取り出すことができません。 |
 大がかりな作業になるので、できれば 避けたいのですが止む無く先に進みます。 |
|

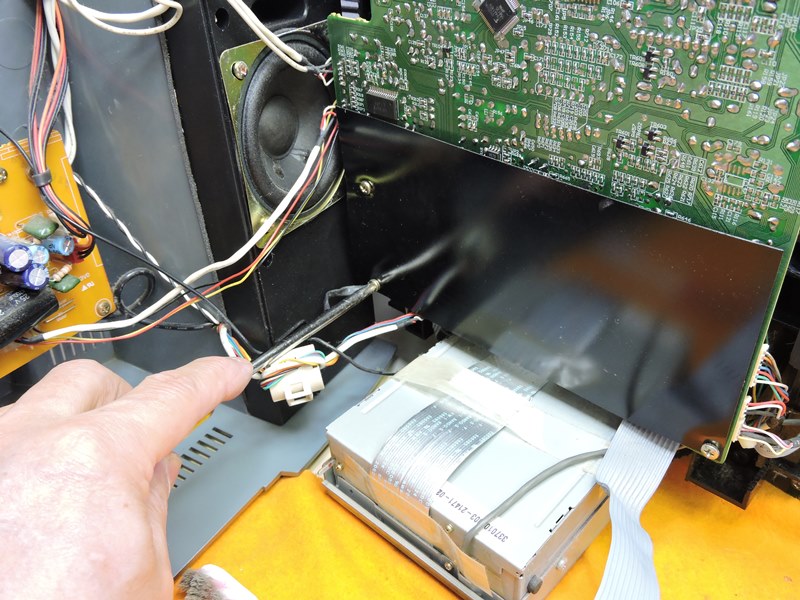

 大きな回路基板が外れました。コネクタに よる多くの配線も、全て抜いておきます。 |

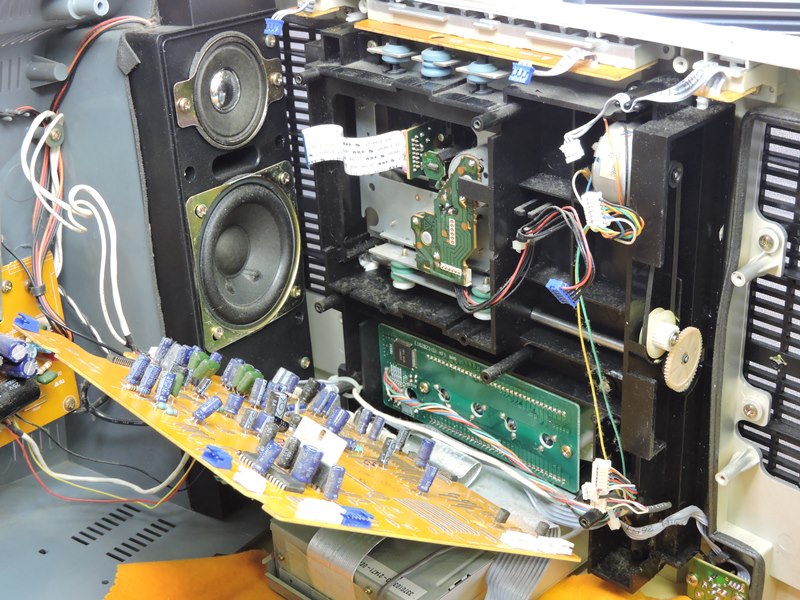

 続いて、回路基板の下に位置するＣＤとＭＤの ドライブユニットを取り外さなければなりません。 |
|

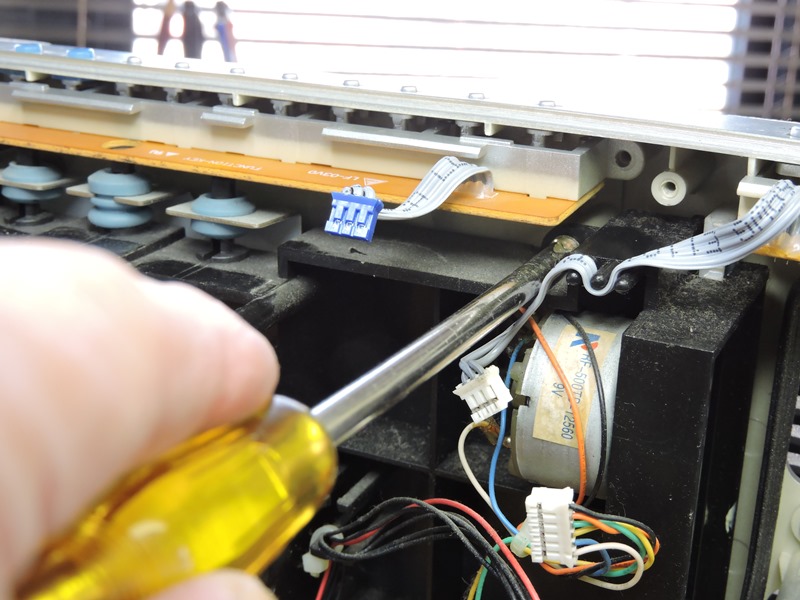

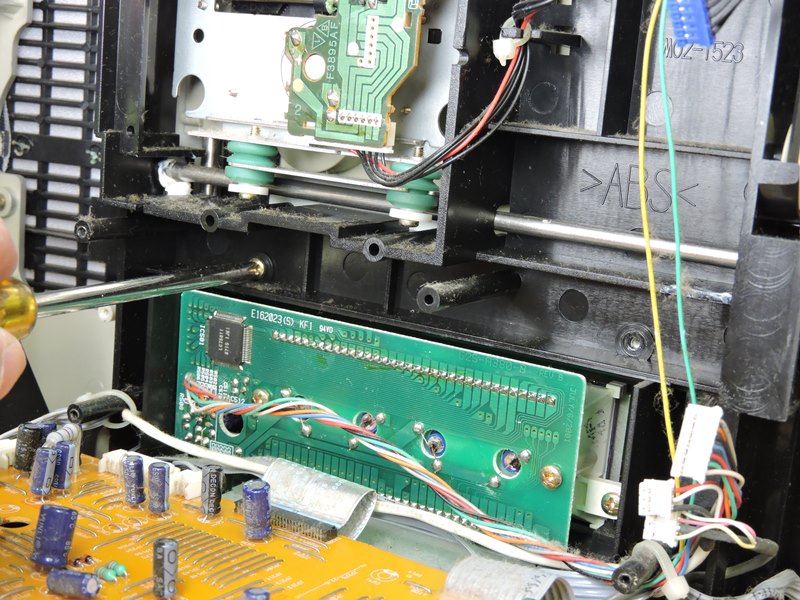

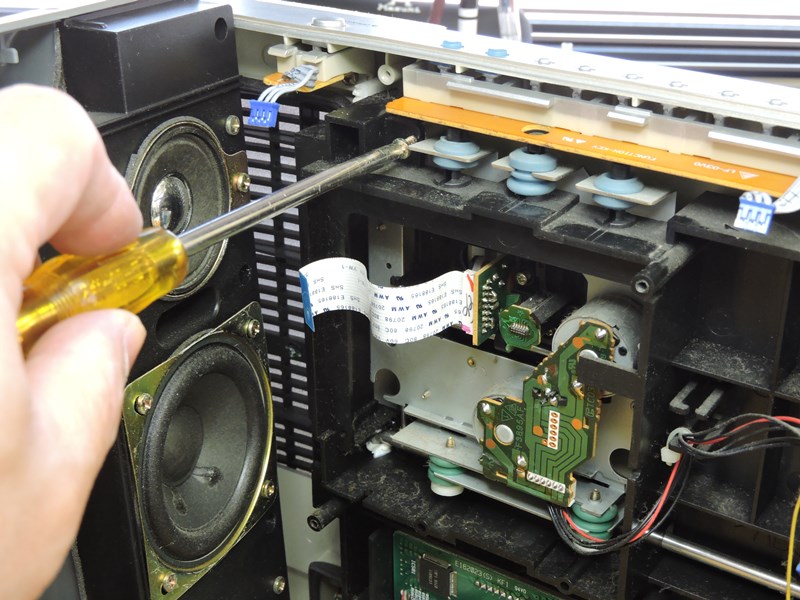

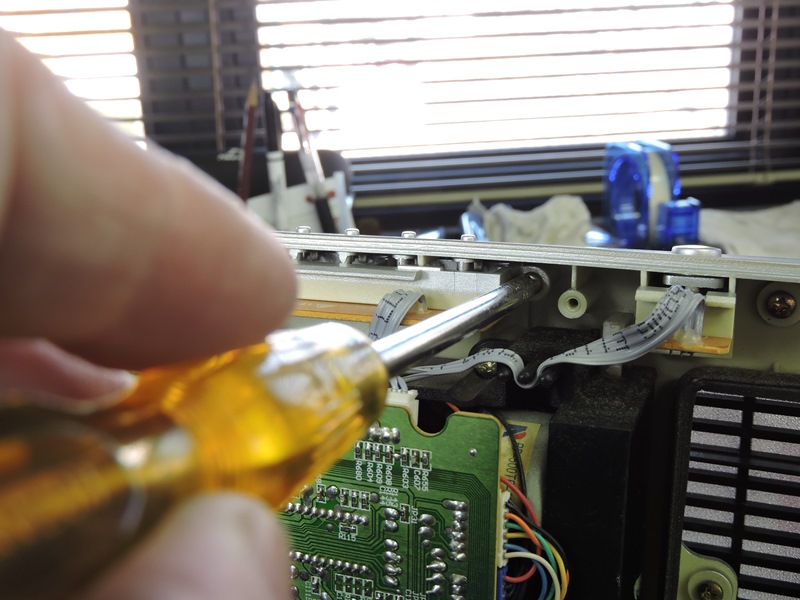

 スイッチユニットの直下にある 固定ネジを左右とも緩めます。 |
 ここまで作業した時点で・・、ドライブ類を取り外しても スイッチユニットは簡単に外れないことに気づきました。 |
|
 合体した操作ボタンモジュールとスイッチ基盤が、 不可逆的（一方向的）に本体に嵌め込まれています。 |

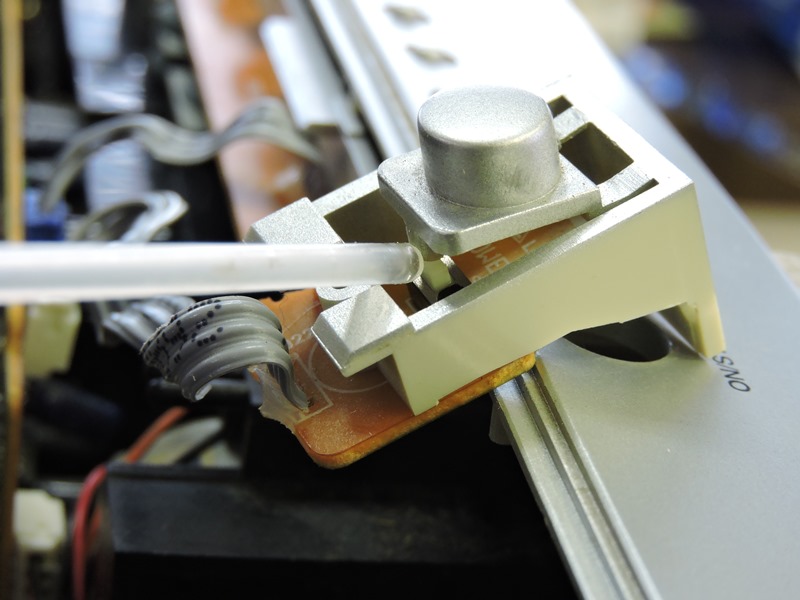

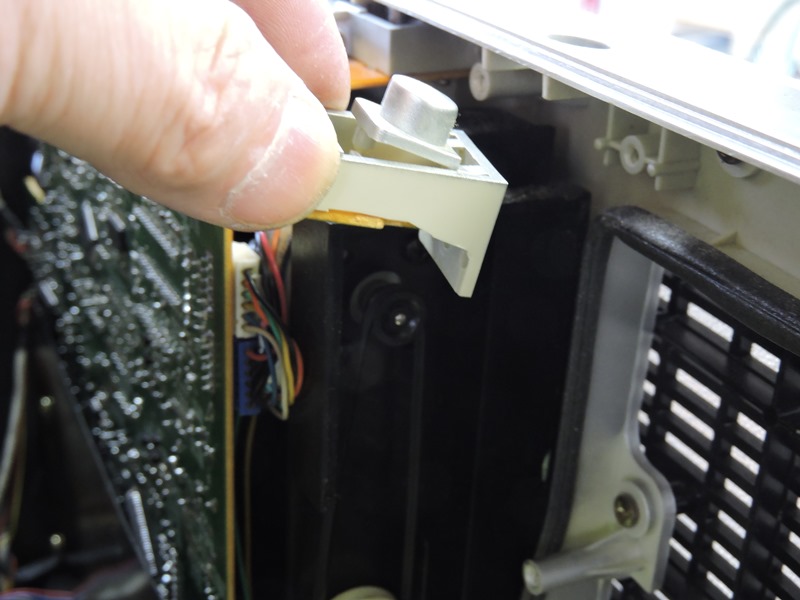

 試しに、１個だけ独立している電源スイッチを無理に 取り出すと、操作ボタン基部が損傷してしまいます。 |
|
 マイクロスイッチの交換ができても、操作 ボタンを破損させては結果はマイナスです。 |
 完璧な修理にはなりませんが、潤滑剤を 注入してスイッチ接点の回復を図ります。 |
|

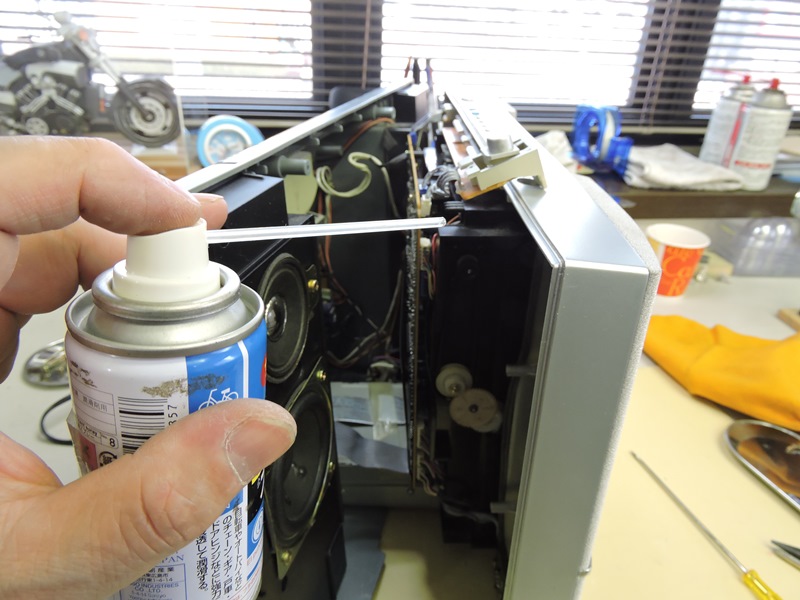

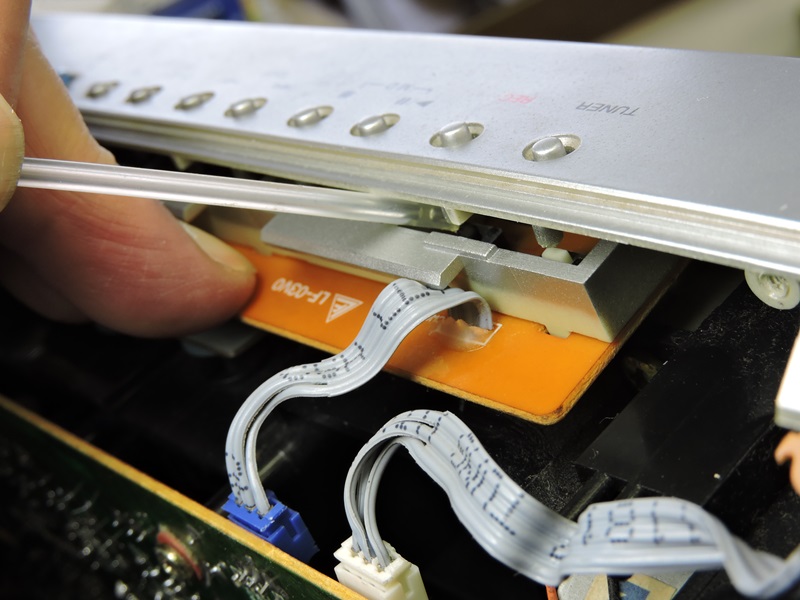

 スイッチユニット部は隙間が限られており、潤滑剤スプレーのノズルが ぎりぎり入る状態です。マイクロスイッチの頭部を狙い数回吹き付けます。 |
||
 操作を繰り返すことで酸化膜形成部分に徐々に 潤滑剤が浸透し、接点が回復してきました。 |
||

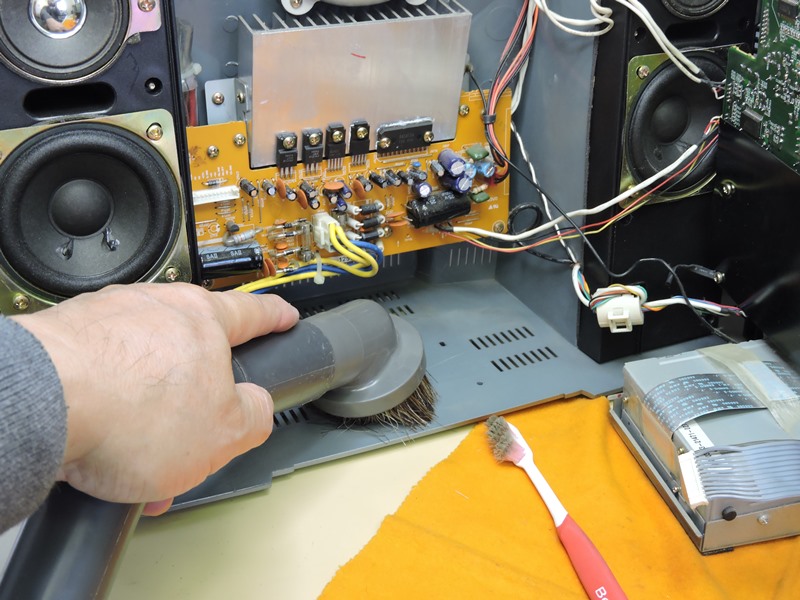

 本体を開けたついでに 内部をクリーニングします。 |

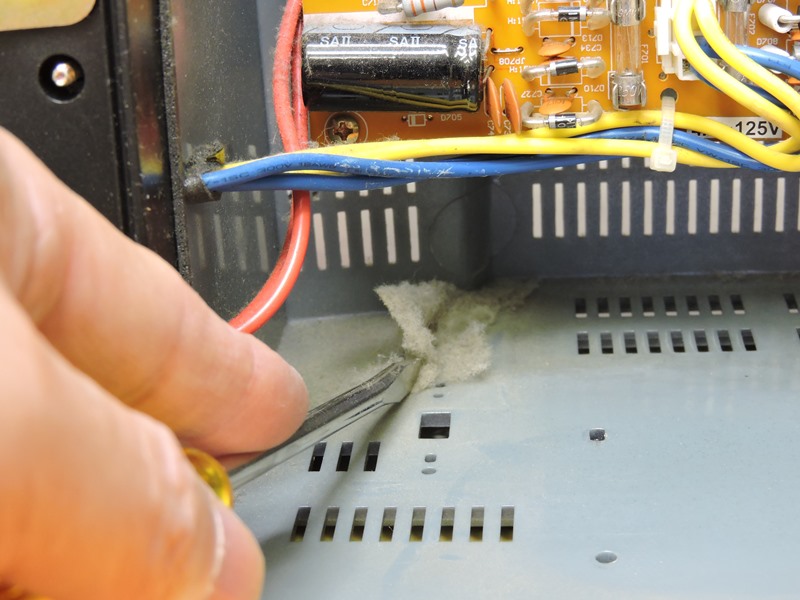

 奥まったところに綿埃が 大量に集積しています。 |
|
 アクリル製のＣＤスライドドアは、ステンレス製六角 ネジでスタイリッシュに固定されているのですが・・ |

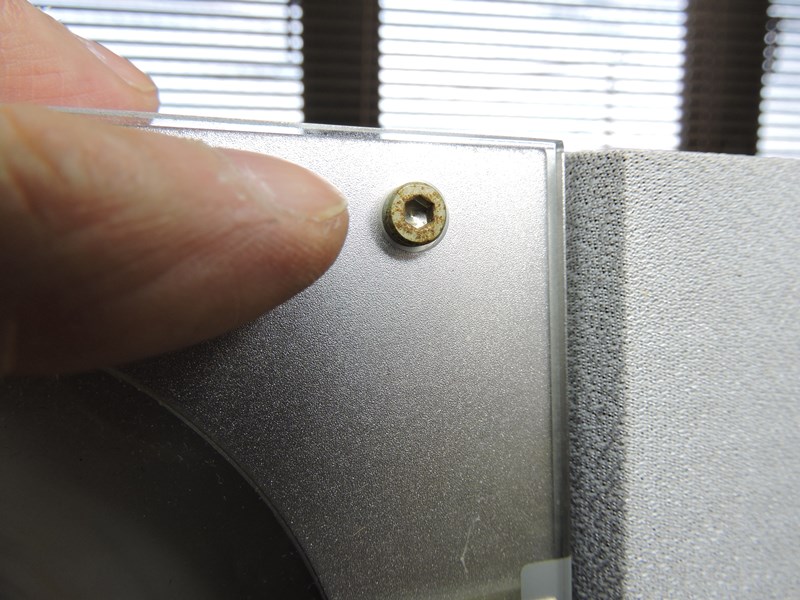

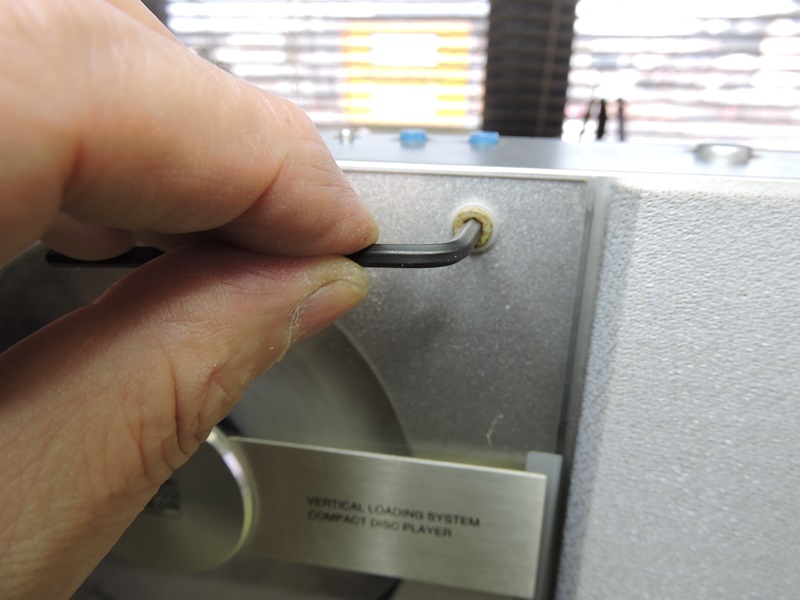

 錆が噴き出て外観を大きく損なって います。取り外して研磨します。 |
|

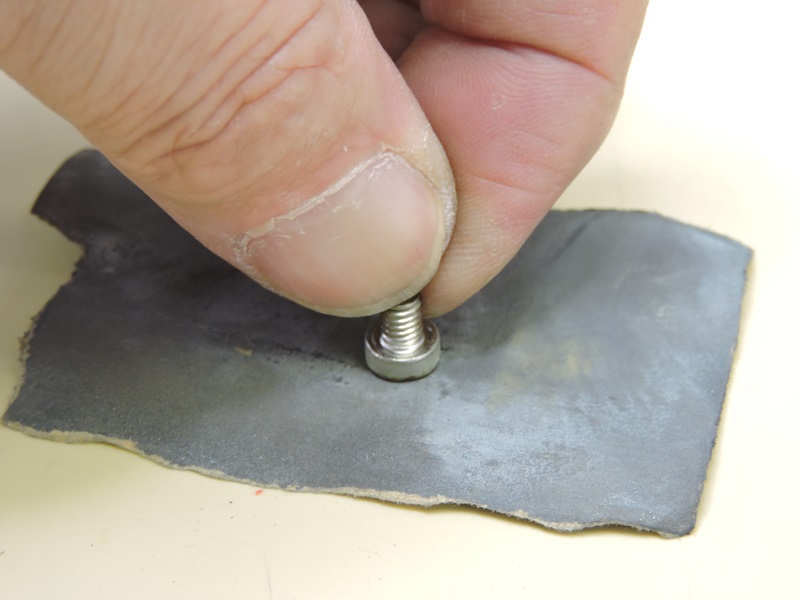

 上面を耐水ペーパーに押し当てて 丁寧に研磨し、錆を落とします。 |

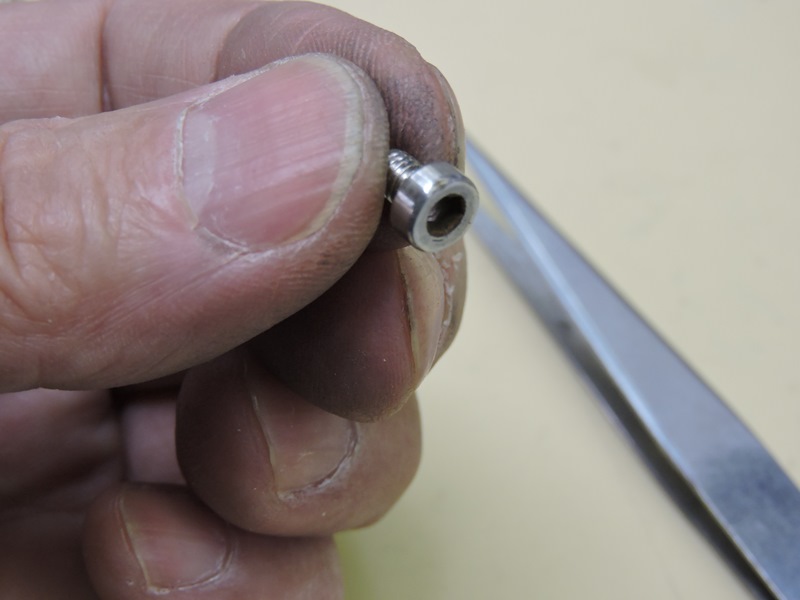

 軸部をドリルに咥えさせて 回転し、側面も研磨します。 |
|

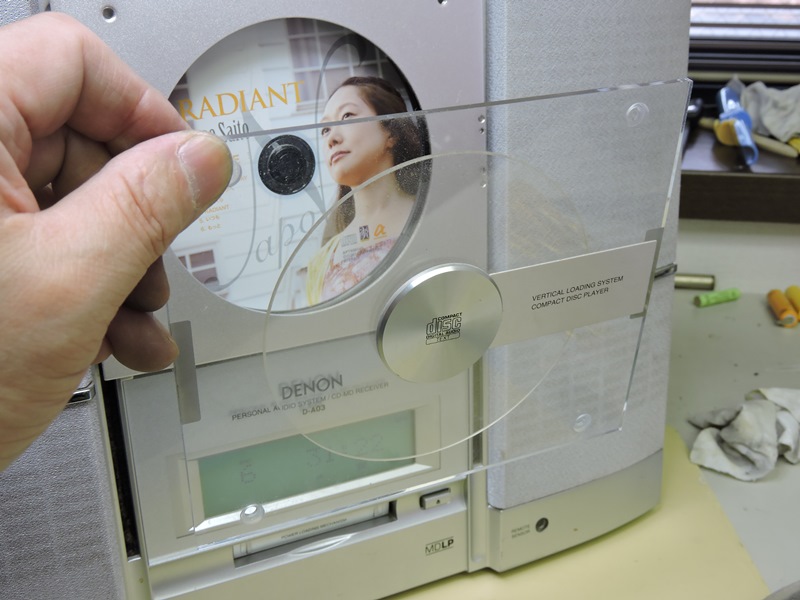

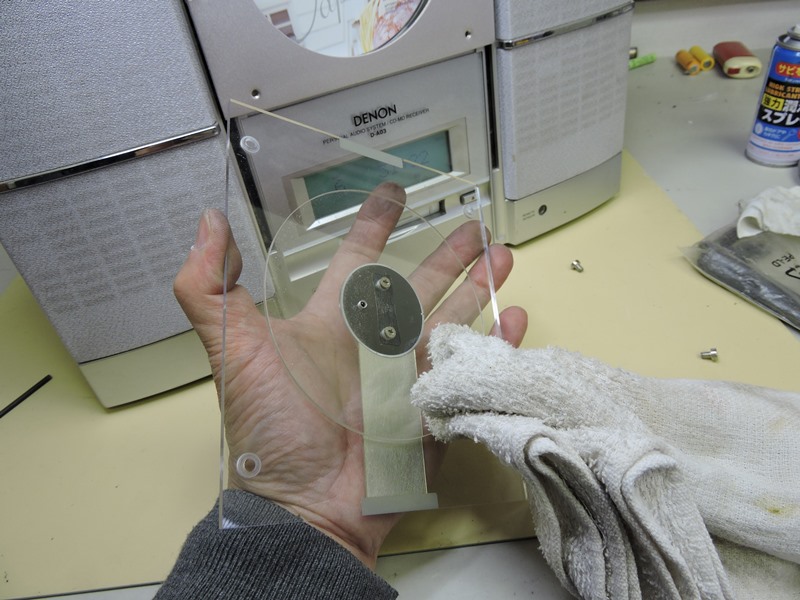

 取り外したアクリル製スライドドアです。 表面が汚れ隙間に埃が入り込んでいます。 |
 円盤部を外して内側を清掃し、 コンパウンドで汚れを落とします。 |
|

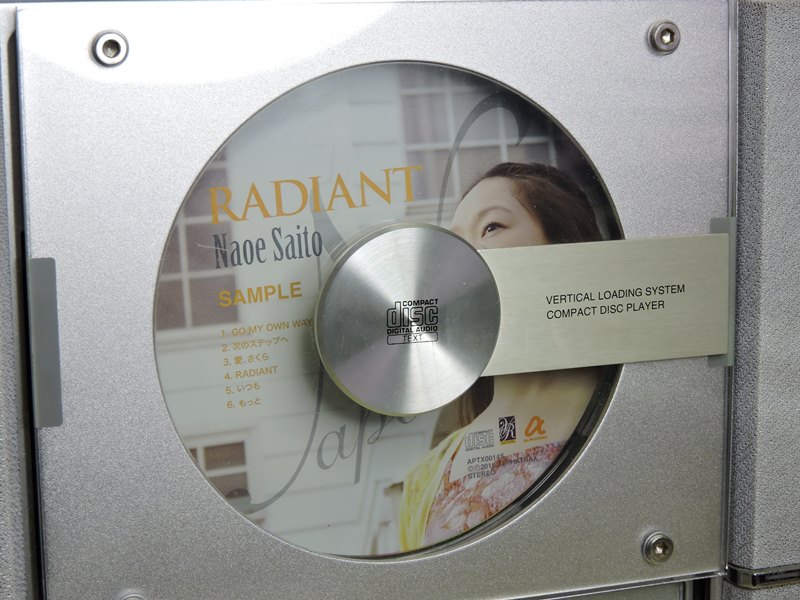

 光沢を取り戻したステンレス製六角ネジと、 クリアなアクリルドアが本来の印象を引き立てます。 |
||
 付属のリモコンも問題を抱えていました。カバーの 爪が折れ、セロテープで留められていました。 |

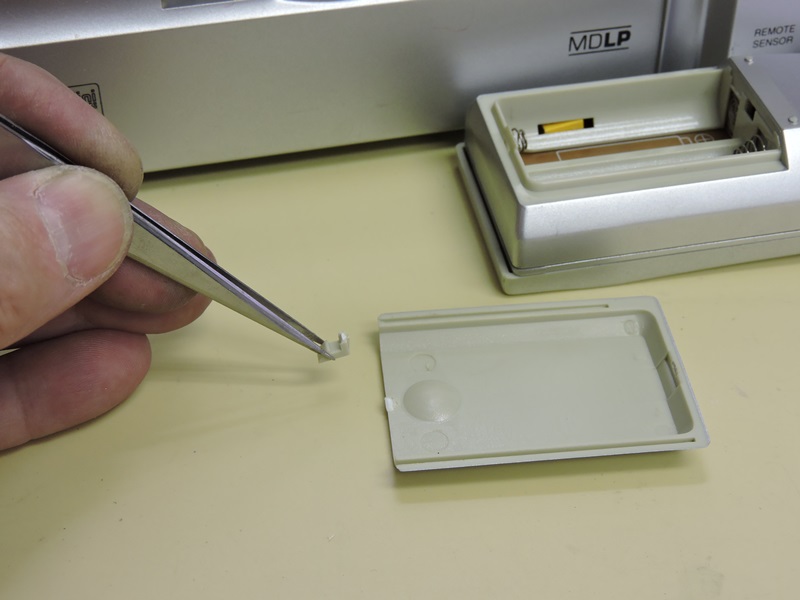

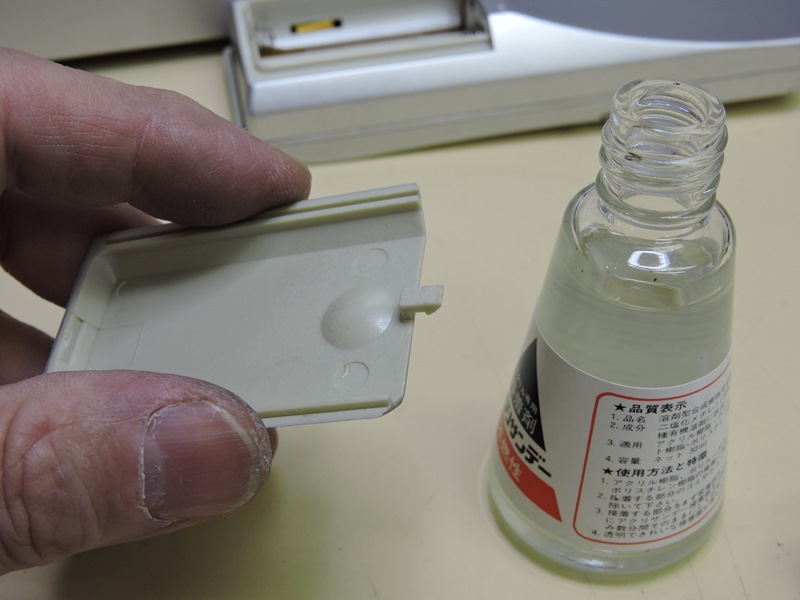

 接着剤で補修します。手前の小さな爪は アクリルで自製して取り付けておきます。 |
|
|
||
