| ・オーブントースター「Ｄｅｌｏｎｇｈｉピザ＆トースト」修理（２０１６．１．１４） |

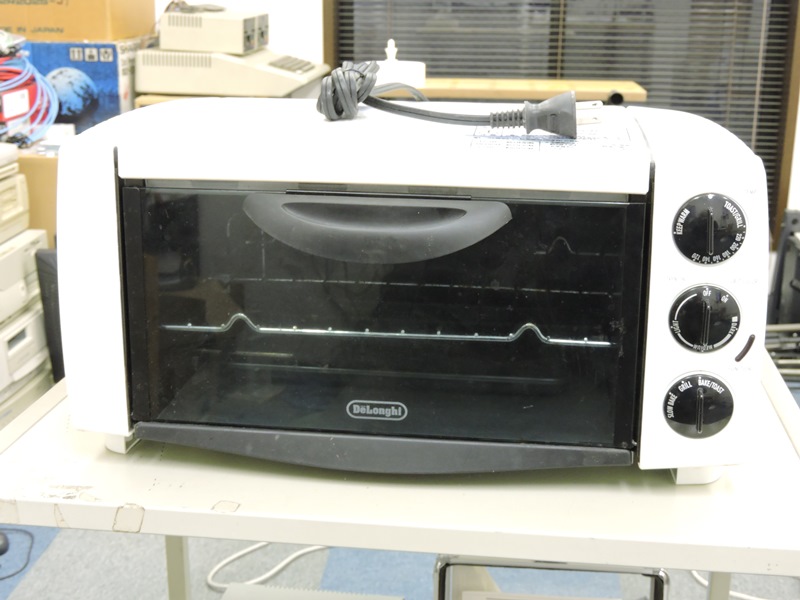

 平成２８年新年最初のリペア案件です。家庭用オーブントースターの修理を依頼されました。 重量感のある筐体で室内も広く、全体的に造作の大きい製品です。リゾートにあるキッチン付 コンドの雰囲気がします。ご依頼の修理内容は、調理終了時に「チン」という鈴音がしなく なった・・とのことです。（おそらく）修理は簡単でしょうけれど、現代の家電製品は、筐体の 構造を理解して、故障個所まで辿り着くのが大変です。２次災害を起こさないよう分解します。 |
||

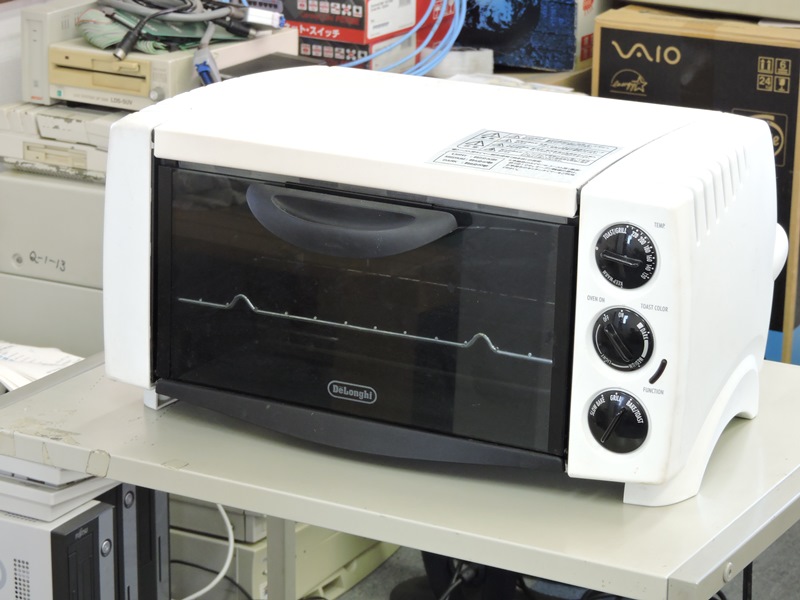

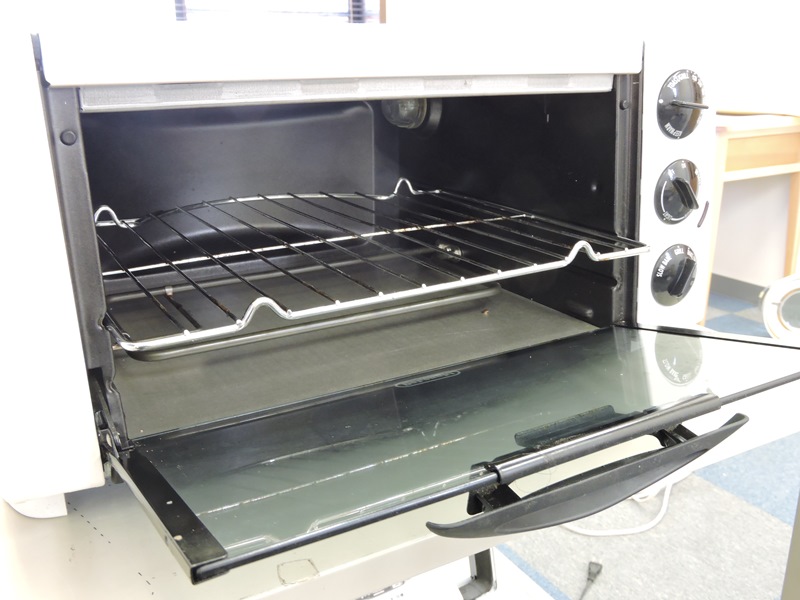

 ゆとりのある前面ドアを開けてみます。プレートが静かに せせり出てきます。日本製のようにカチャカチャしません。 |
 前面右端に縦方向に揃えられた操作ダイヤルです。 調理中は室内で１５Ｗの電球が穏やかに点灯します。 |
|

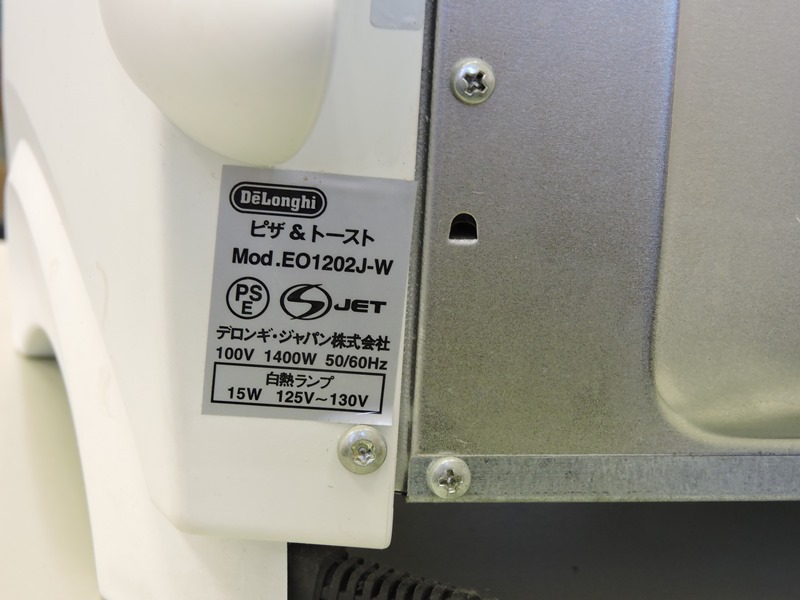

 背面の左下に製品シールが貼り付けられています。 Ｄｅｌｏｎｇｈｉ社（イタリア）製です。確かにデロンギの雰囲気です。 |
||

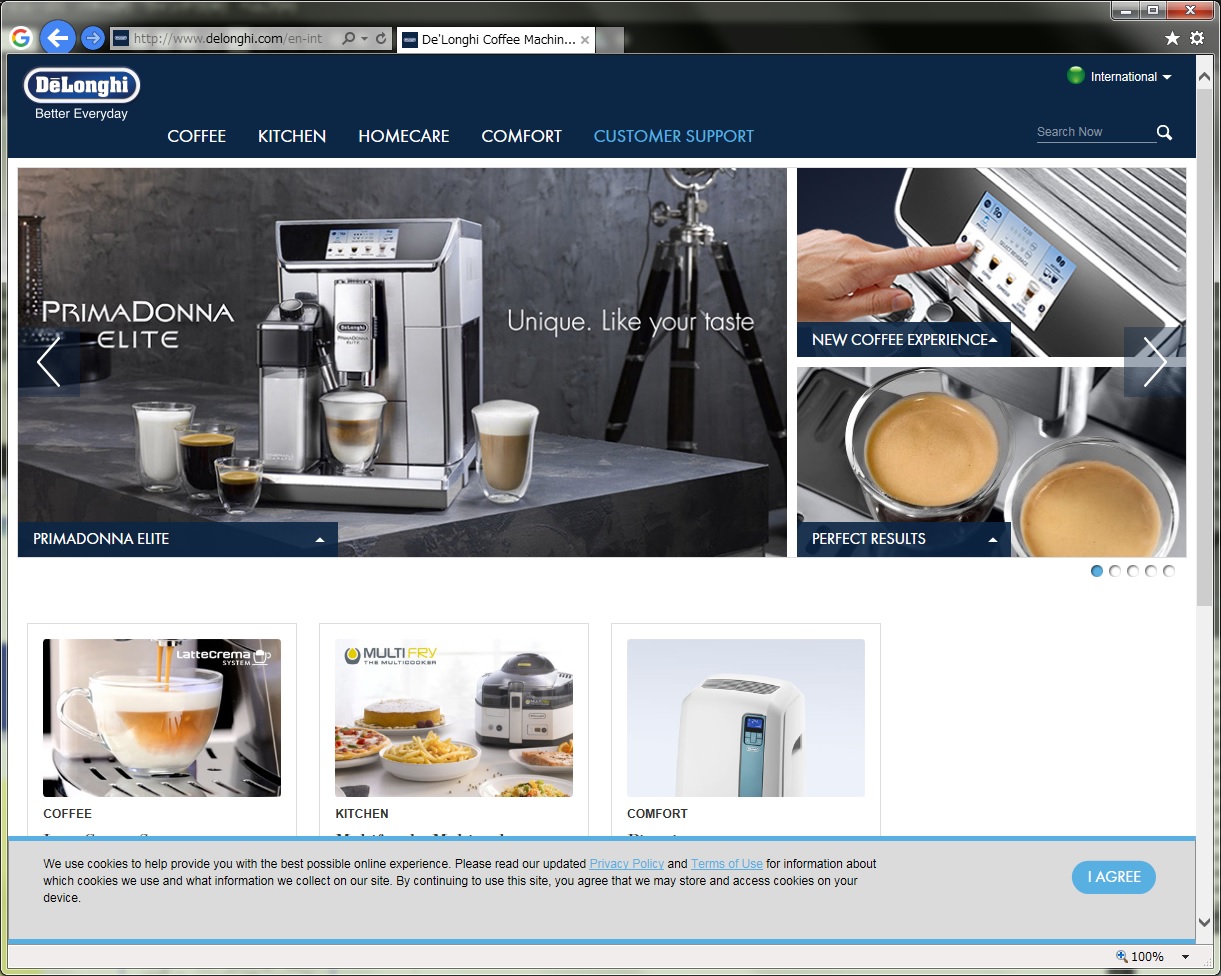

 Ｄｅｌｏｎｇｈｉ ｉｎｔｅｒｎａｔｉｏｎａｌの ＷＥＢページです。 |

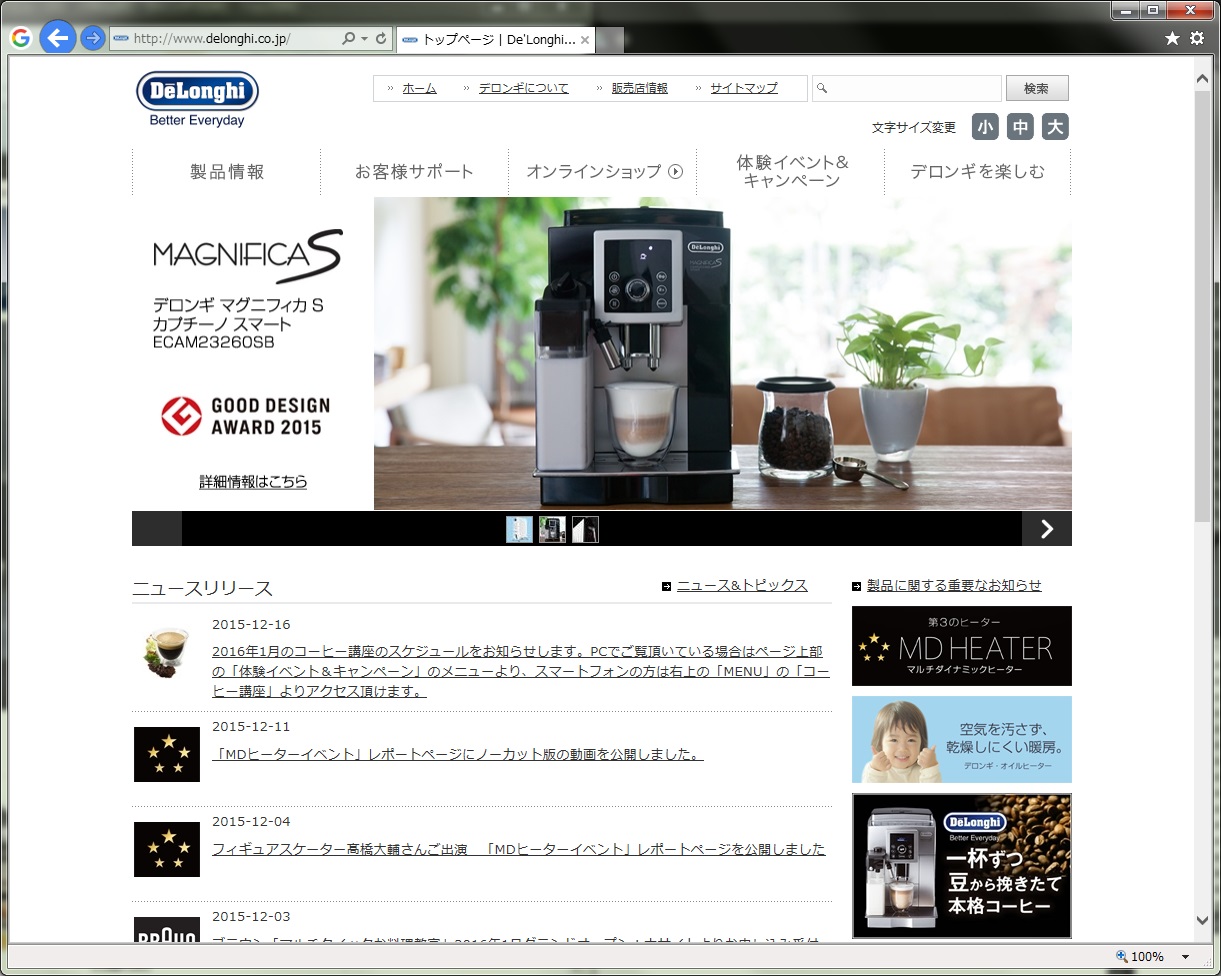

 デロンギ ジャパンの ＷＥＢページです。 |
|

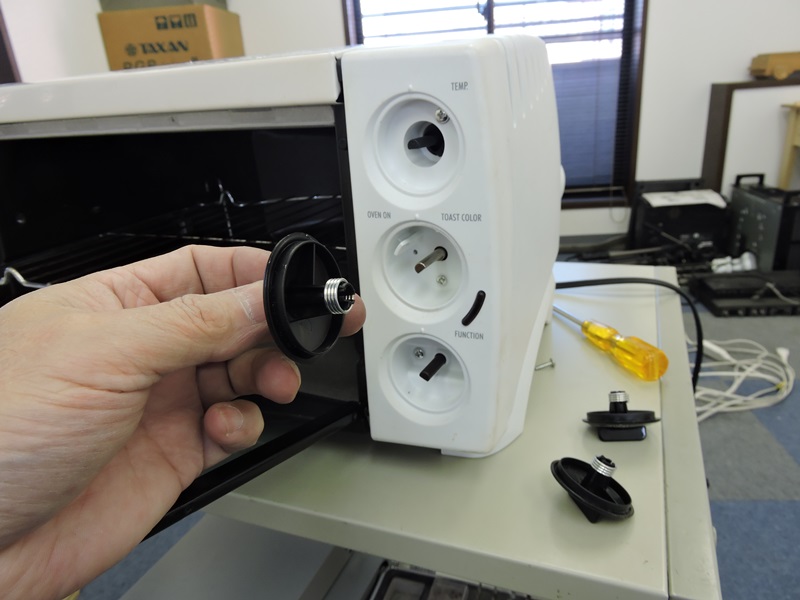

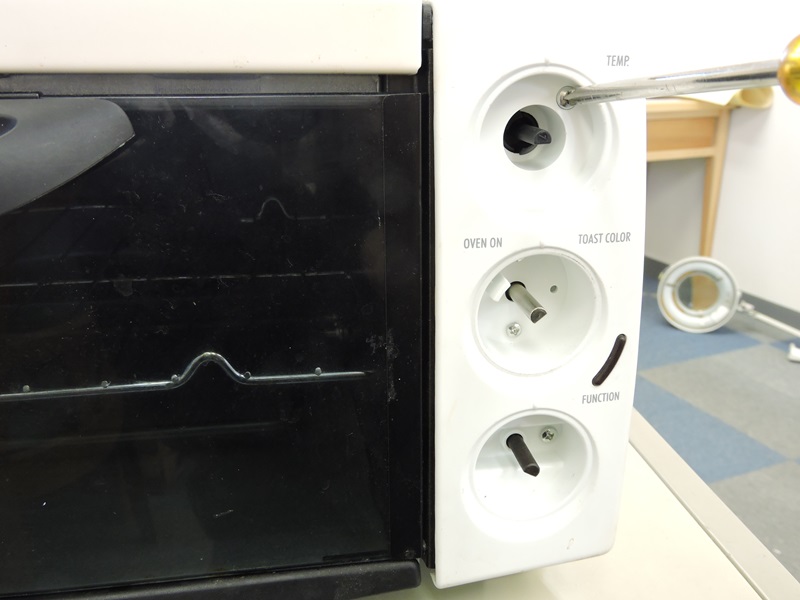

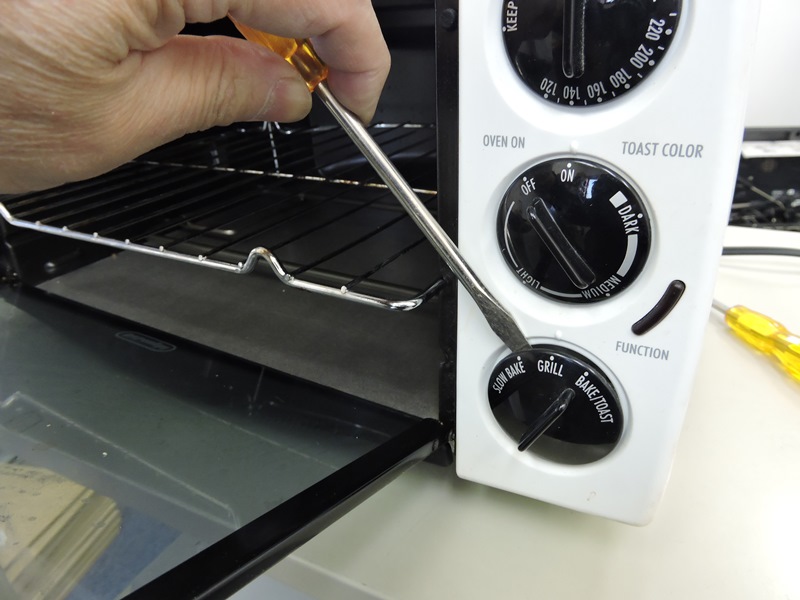

 分解に先立って、前面パネルにある 操作ダイヤルを全て取り外します。 |
 ダイヤル内側の軸周りにスプリングが巻き 付けられており、シャフトに固定されます。 |
|
 ベルは本体右端のスペースに組み込まれて いるので、右側面パネルを取り外します。 |

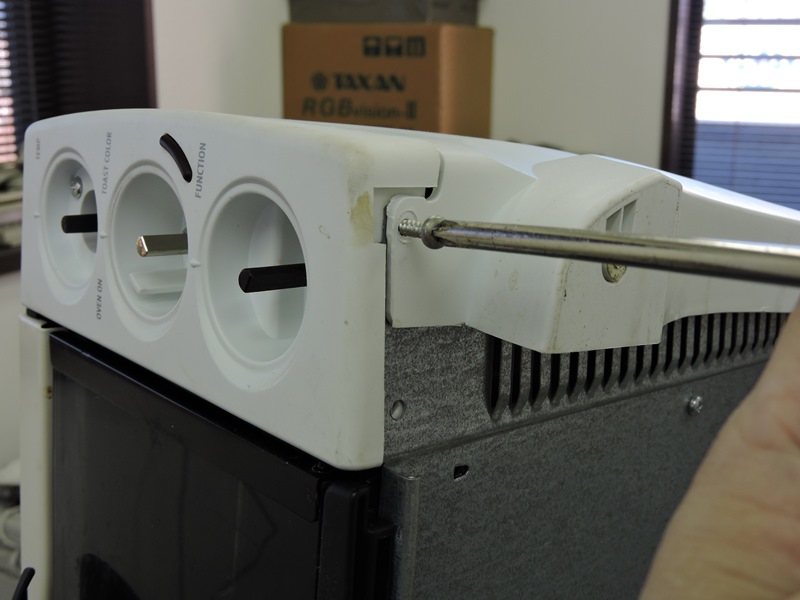

 上の操作ダイヤル内側のネジは 右側面パネルを固定しています。 |
|

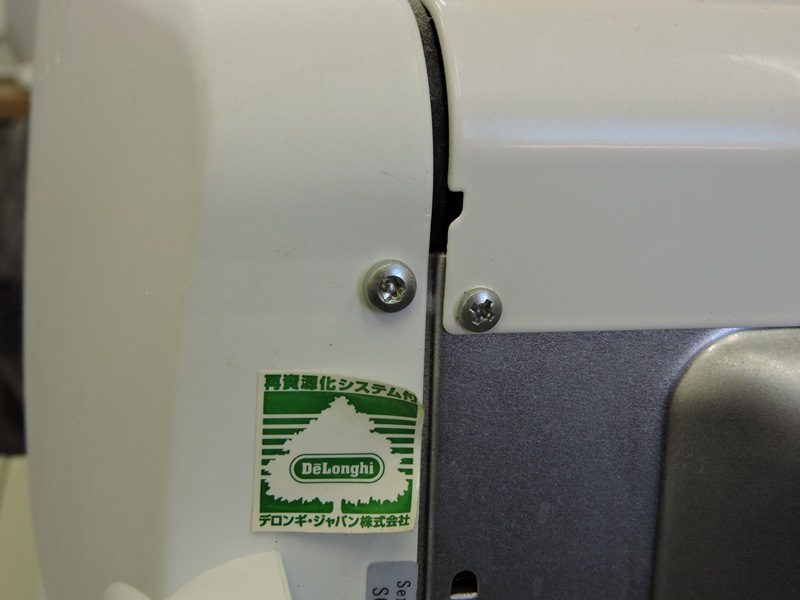

 パネルの背面を固定している２本のネジは溝が星形の特殊 ネジです。専用のドライバが必要ですが・・何とか緩めます。 |

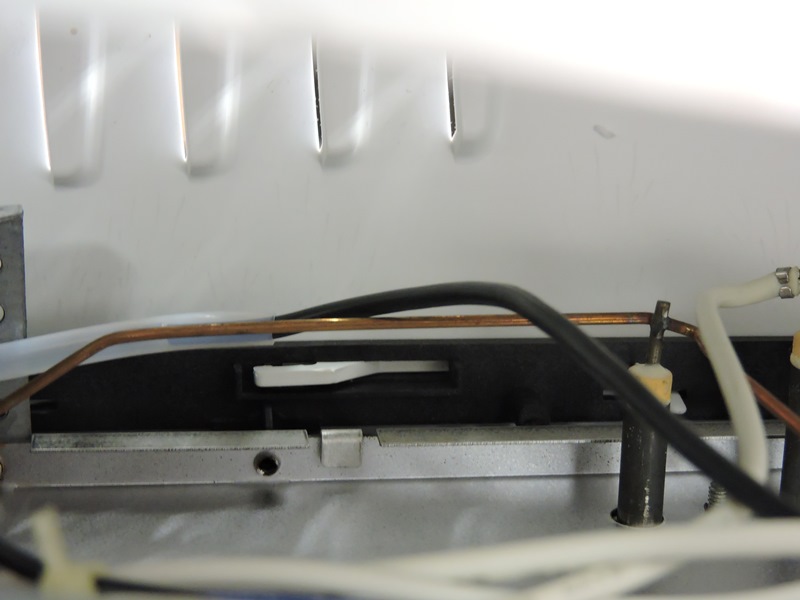

 本体に固定されている金具にスリット加工が あり、右側面パネル内側の爪が嵌っています。 |
|

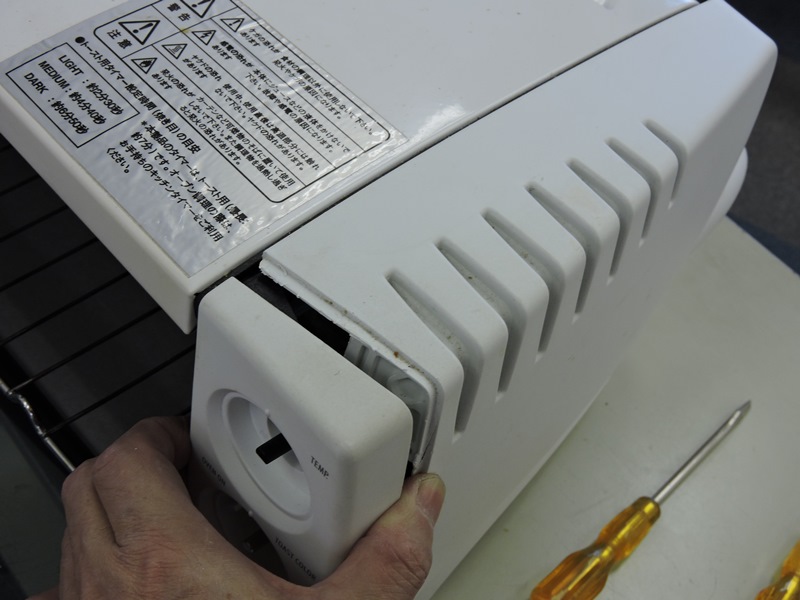

 爪がスライドして外れるよう パネルを後方に移動させます。 |

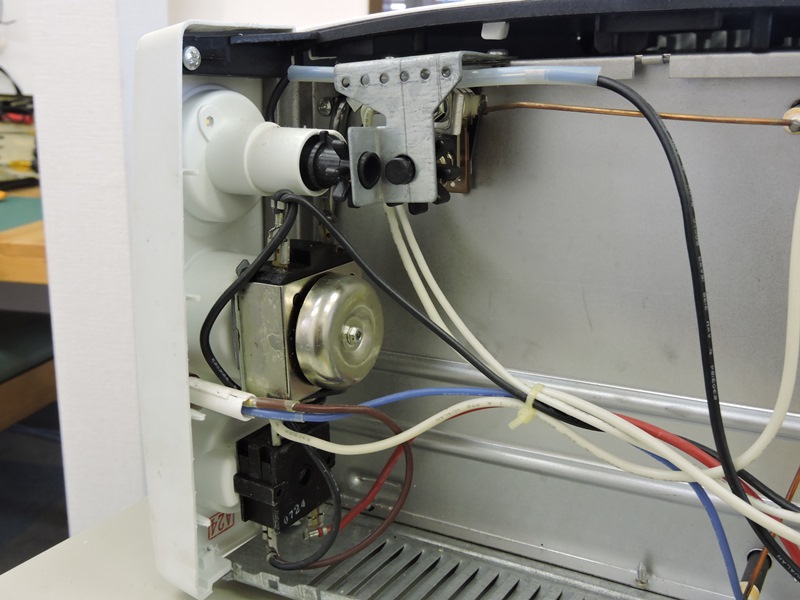

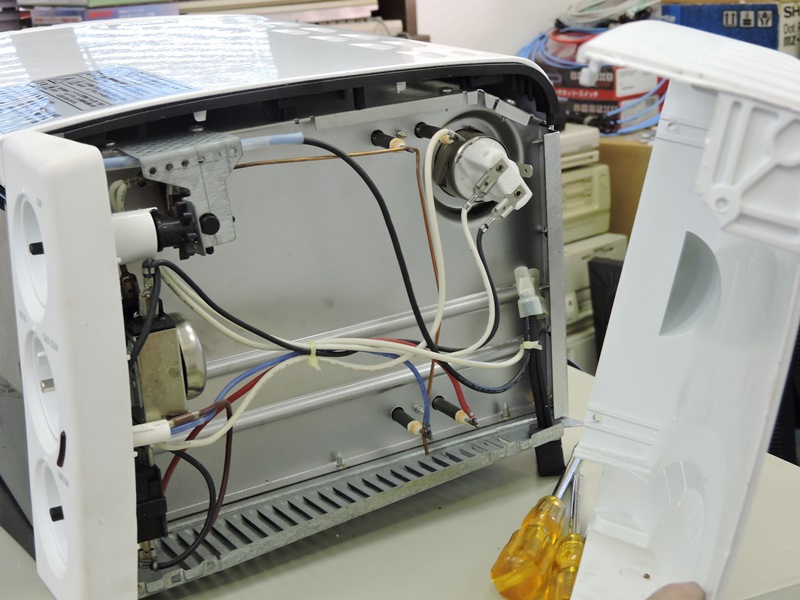

 ここまで来るのがひと山です。 内部の電気配線が現れました。 |
|
 「チン」という音がするのはこの鈴です。 これが鳴らない・・分かりやすいです。 |

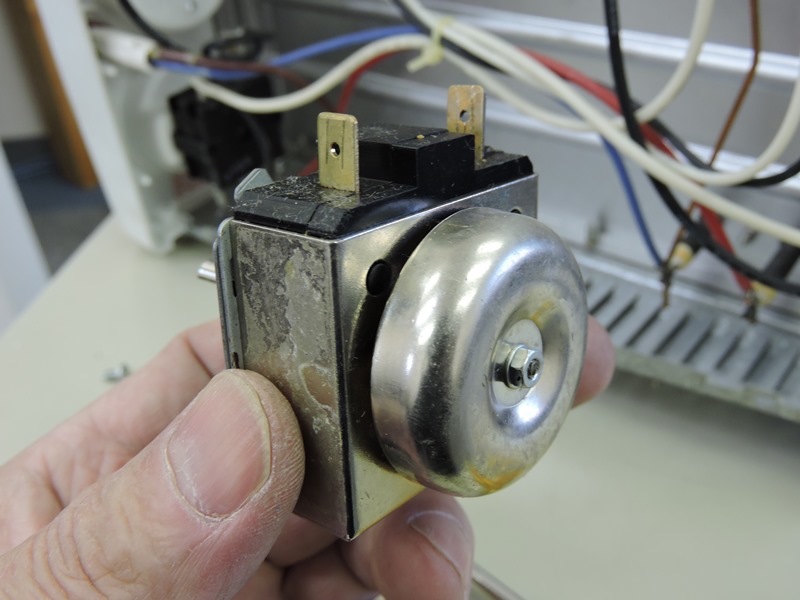

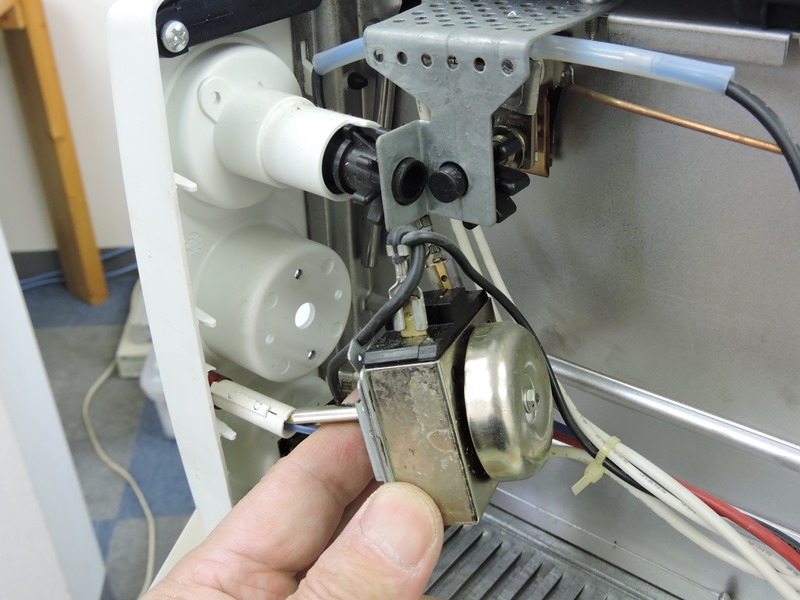

 鈴は真中にある操作ダイヤルに取り付けられて います。正面側からネジを緩めて取り外します。 |
|
 調理時間を決める機械式タイマーです。時間が経過すると 何か槌のようなものが鈴に当たって音がするのでしょう。 |
||

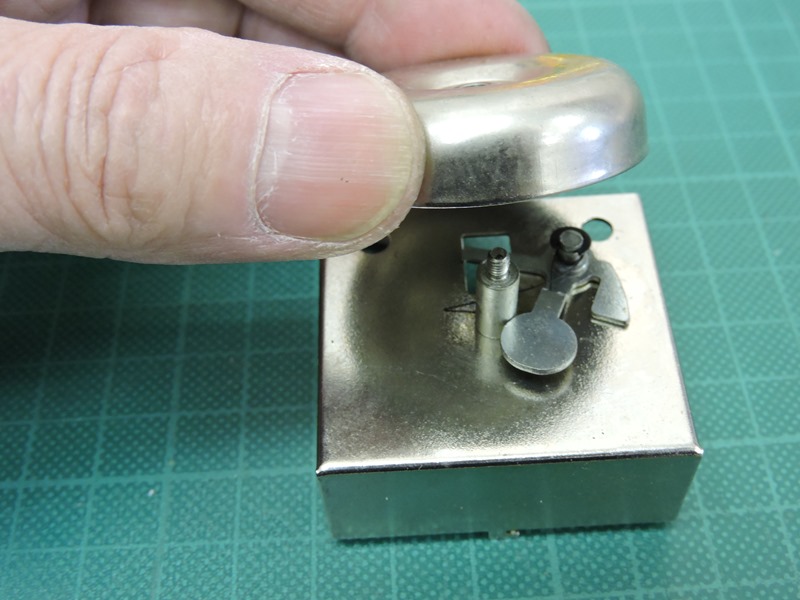

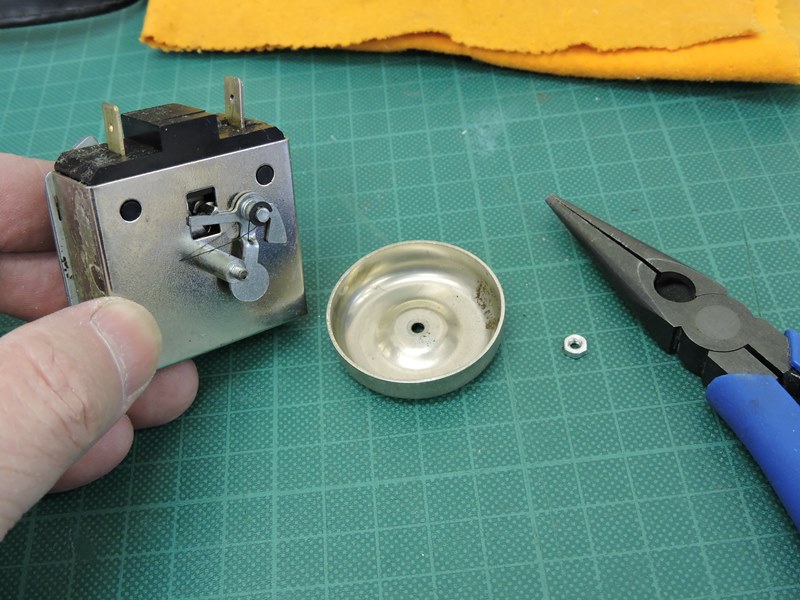

 小さなナットを緩めて鈴を取り外しました。内側に 見える丸形の金属部品が槌代わりのようです。 |

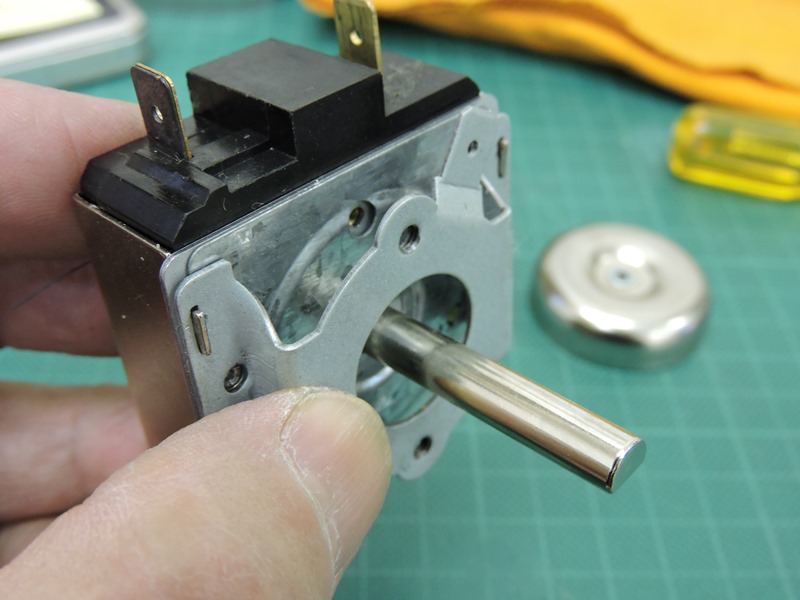

 表側を分解していきます。爪やネジによって なかなか堅牢に組み立てられています。 |
|

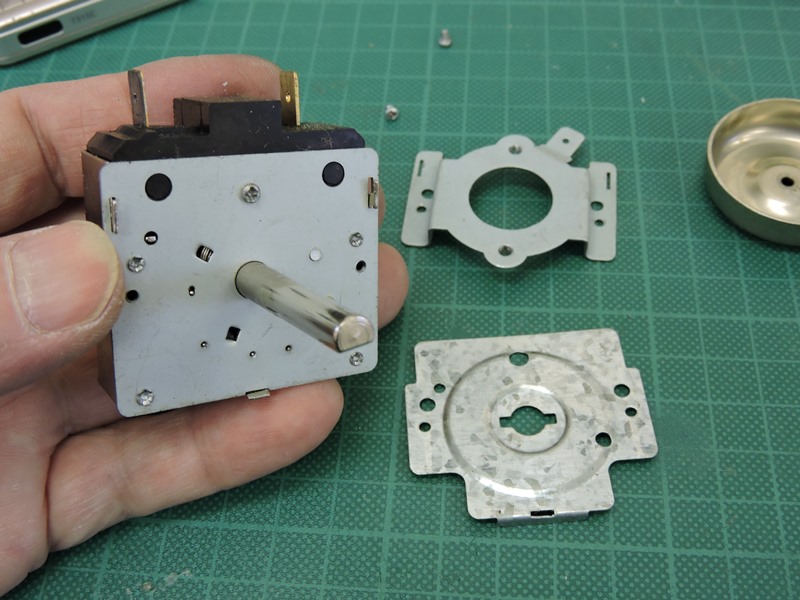

 外側の金属カバーを取り外すと タイマーの機構が見えてきました。 |

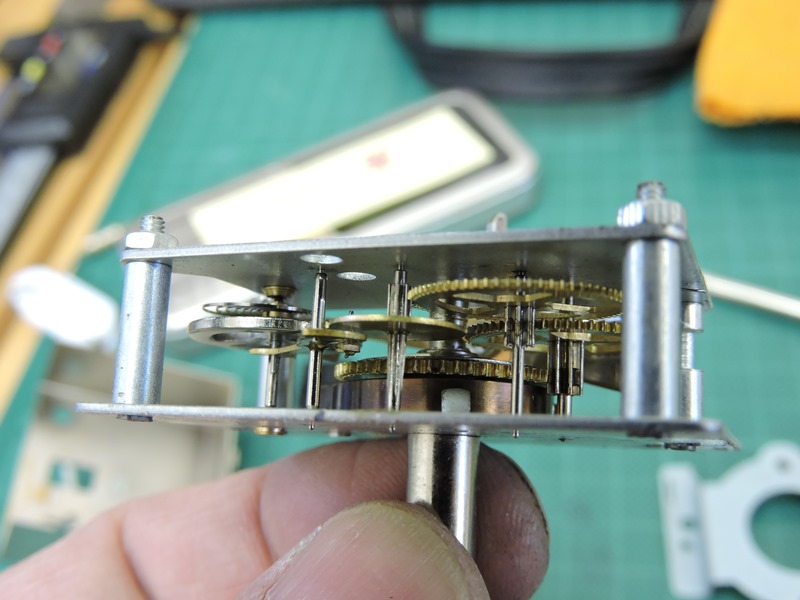

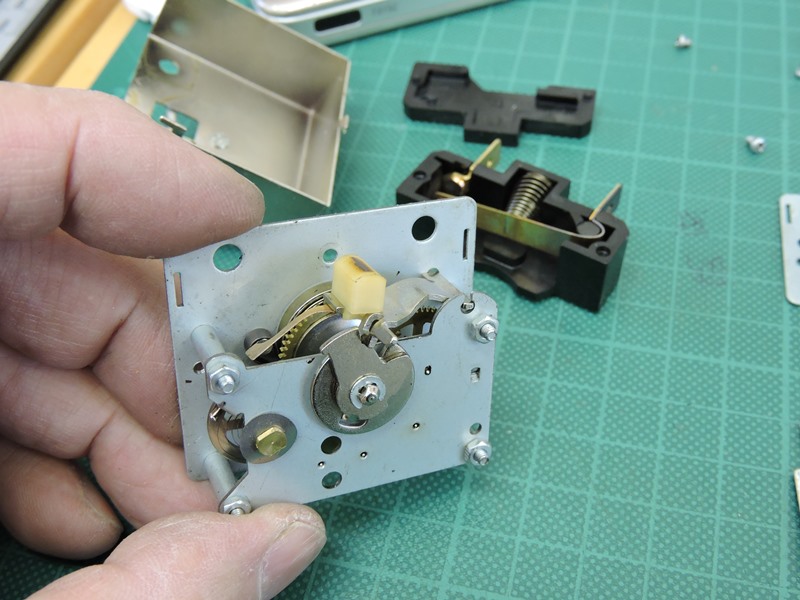

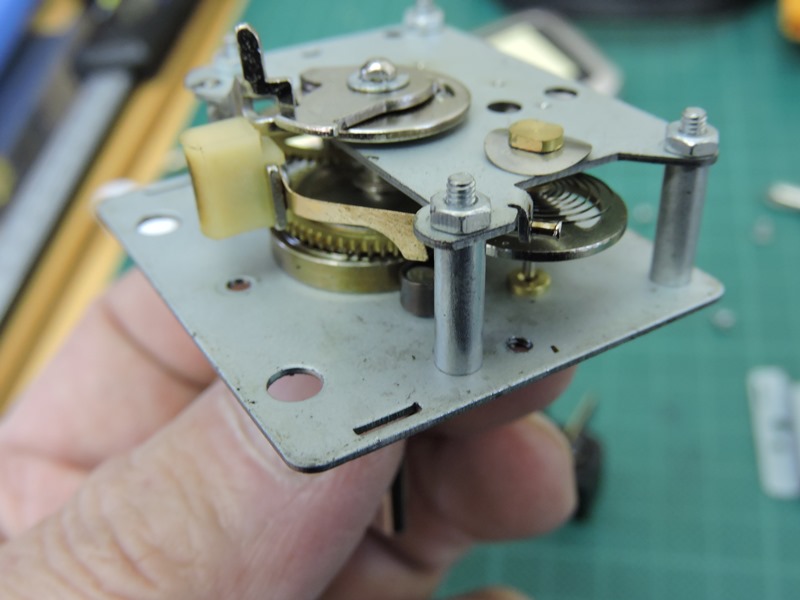

 驚くことに・・そこに組み込まれているのは「時計」 です。ゼンマイ・ガンギ・テンプ・・が見えます。 |
|
 （たかが？）調理時間設定用のタイマーに、ほとんど本物の時計メカが 使われています！ ウェストミンスター置時計の修理が甦ります。 |
||

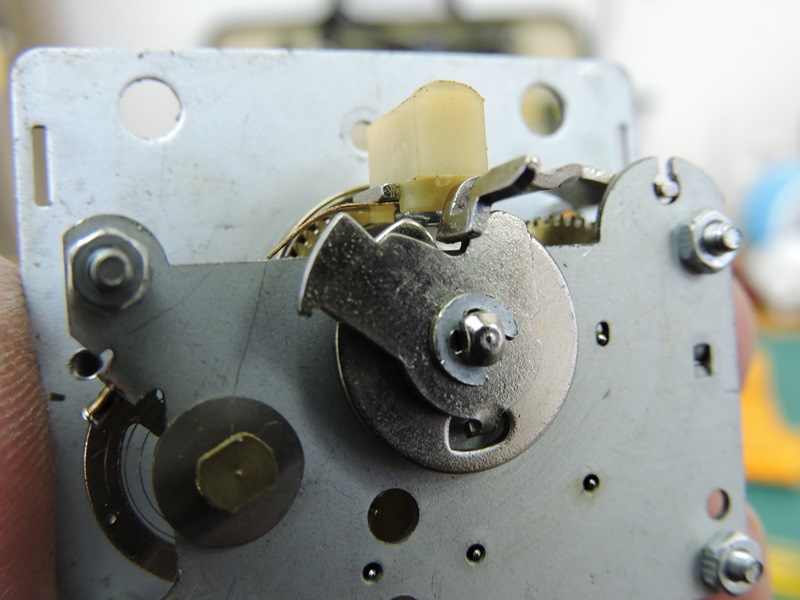

 シャフトが裏側に飛び出た部分に、精巧なカムが取り付けられています。 カムの溝にストッパーが落ちて、回転が止まり電源スイッチを切ります。 |
||
 電源が切れる際に、ストッパーから 伸びる突起が槌を動作させるようです。 |

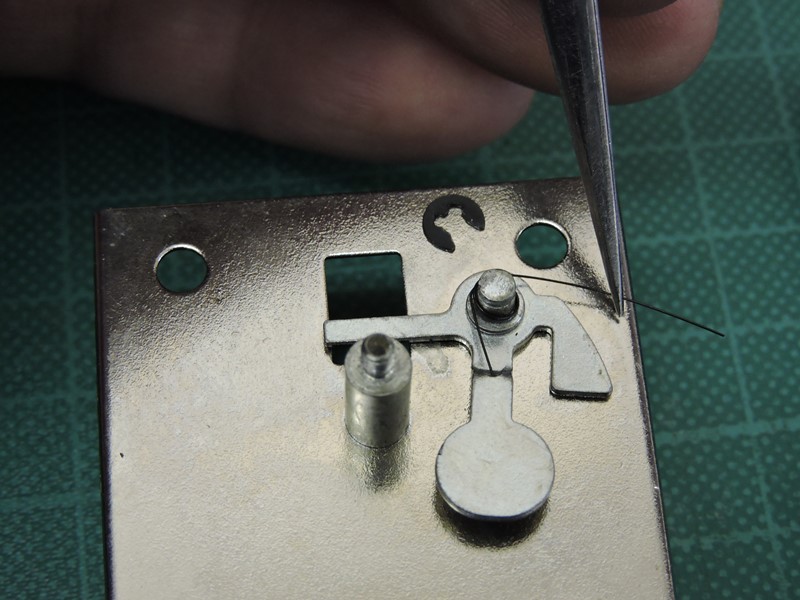

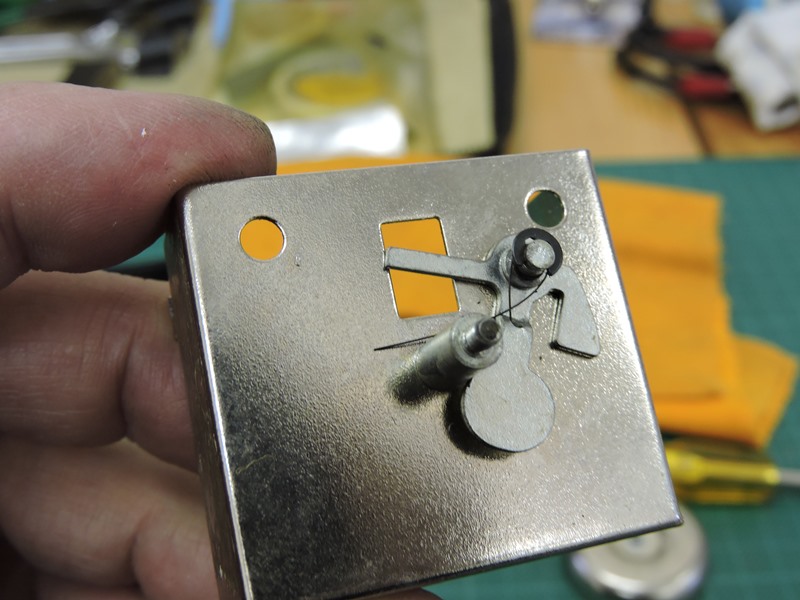

 槌の代わりをする小さな金属部品です。窓の手前に かかるアーム部が、ストッパーの突起と交差します。 |
|

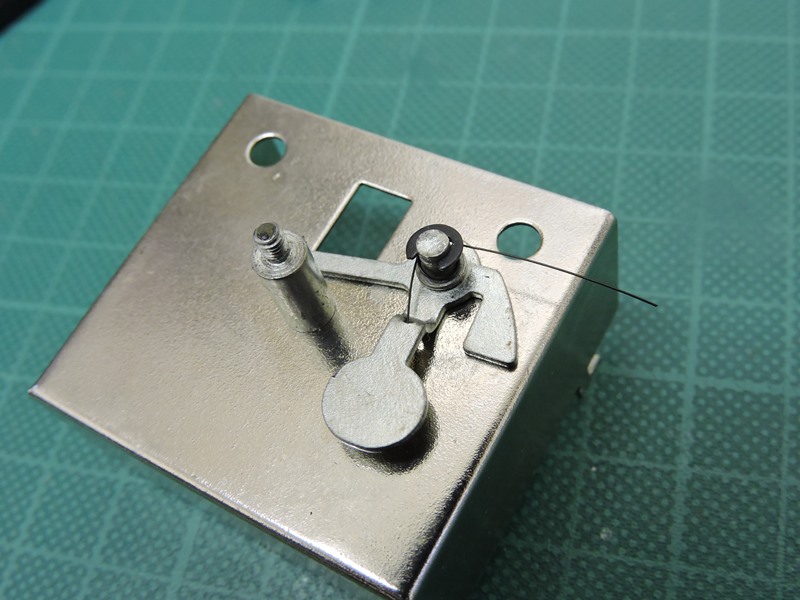

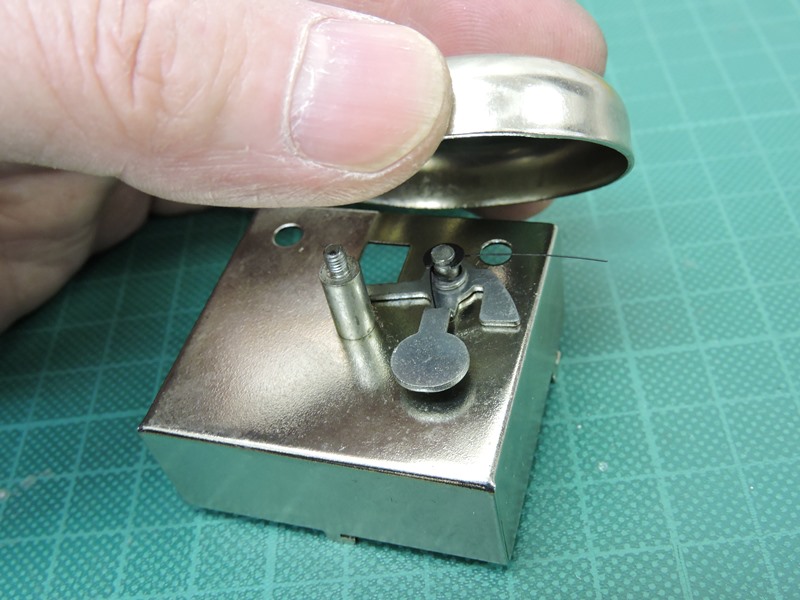

 金属部品を鈴から遠ざけておくために、 繊細なスプリングが取り付けられています。 |

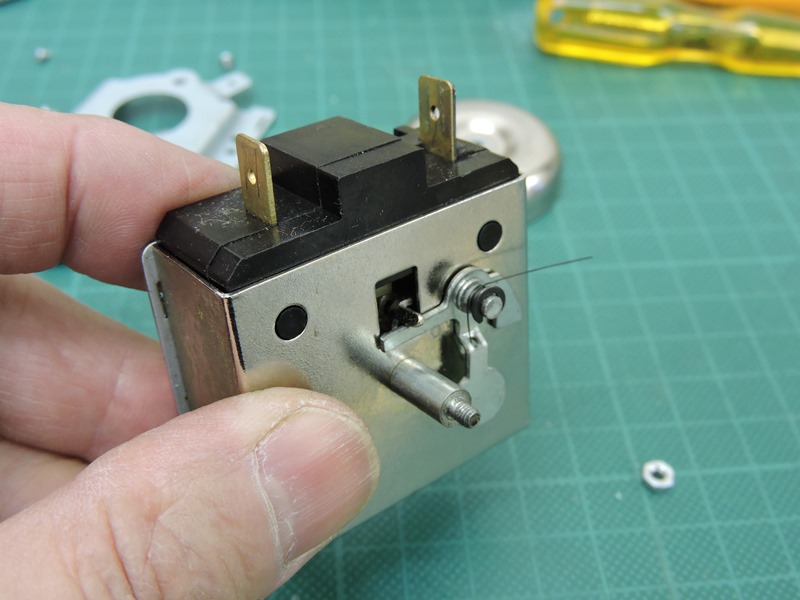

 しかし、分解直後のスプリングの状態（位置）には 違和感を覚えます。槌を引き戻す力が強過ぎます。 |
|
 スプリングの右端はシャフトにかかるのではなく、鈴の内側に 大人しく収まって極小さな力で槌を引き戻しているはずです。 |
||

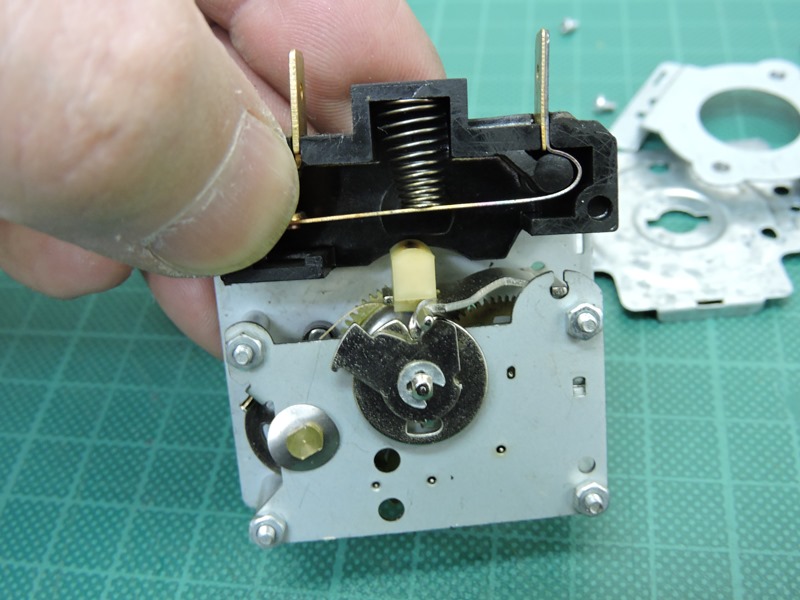

 スプリングの小さな力を押しのけて槌を叩くのは、電極 切片に取り付けられているこのコイルスプリングです。 |
 コイルスプリングとのバランスを取るには、引き戻し用 スプリングがシャフトにかかっていてはいけません。 |
|

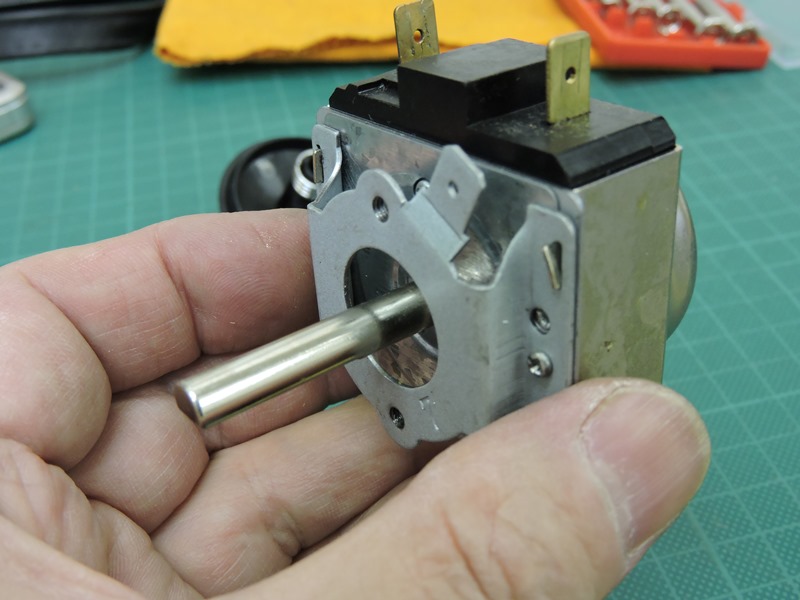

 表側の部品を元通り組み戻します。爪折に よる固定とネジ止めが併用されています。 |
 ツメを折り曲げるとダイヤルとして 部品全体の強度が高まります。 |
|

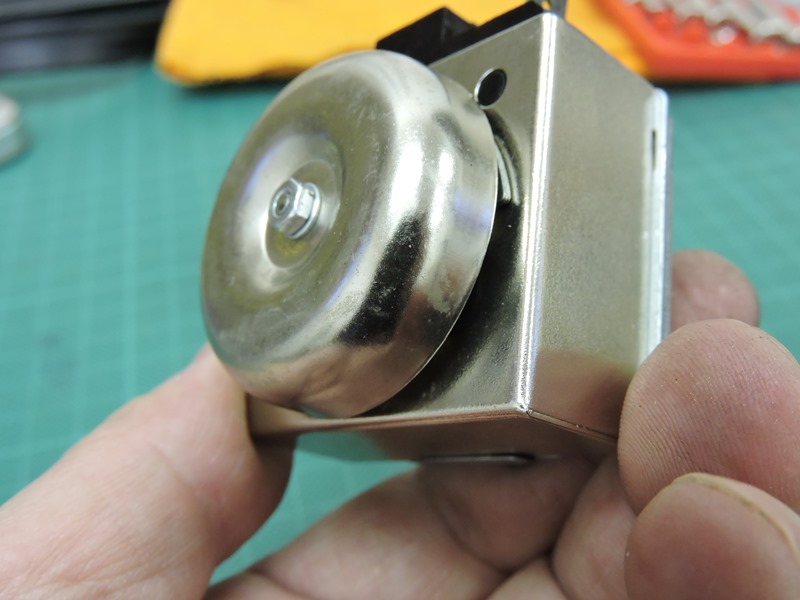

 スプリング同士の微妙なバランスの上で槌が作動します。ダイヤルを 操作すると、置時計にも似た繊細な「チン」が聞こえてきました。 |
||
 各部を丁寧に組み戻して修理完了です。クリスタル発振子で無用に精密な時間を測り、 電子合成の耳障りな「ピピピッ」を鳴らす日本製家電とは世界が異なります。華美にあらず 精悍でもなく、程良い品とゆとりを感じさせるＤｅｌｏｎｇｈｉ社の普通で秀逸な製品でした。 |
||
|
||
