| ・ガーデンハット（電動開閉式オーニング）復活へ（２０１７．２．１７） |
 「ガーデンハット」を修理して欲しいとのご依頼があるも、何のことなのか見当も付きません。 ご依頼主のお宅を訪問し、直接見せていただいて分かりました。電動開閉式のオーニング、 ベランダなどの庇部分に取り付ける日除けのことで、その一商品名でした。リモコンで操作 しても何の反応もせず、日除けが途中まで開いた状態で既に数年が経過しているそうです。 |
||
| １．現地作業１日目 事前調査 | ||

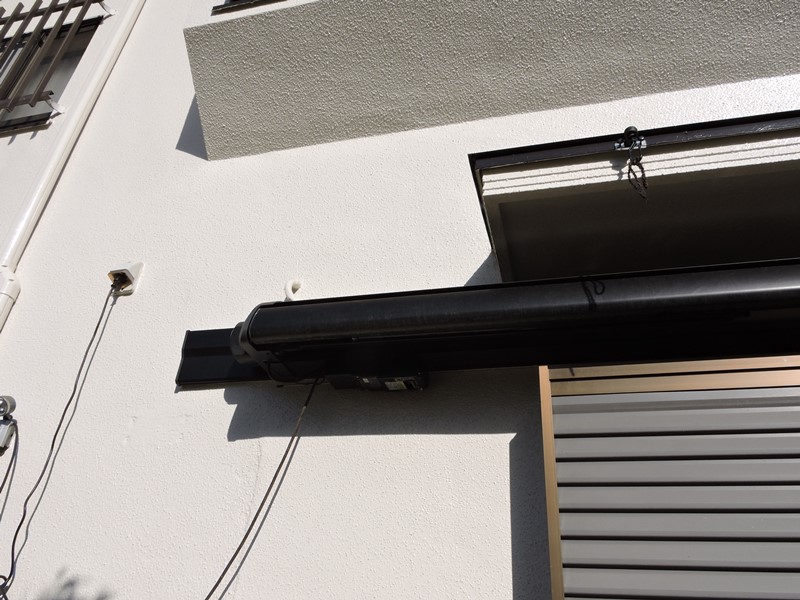

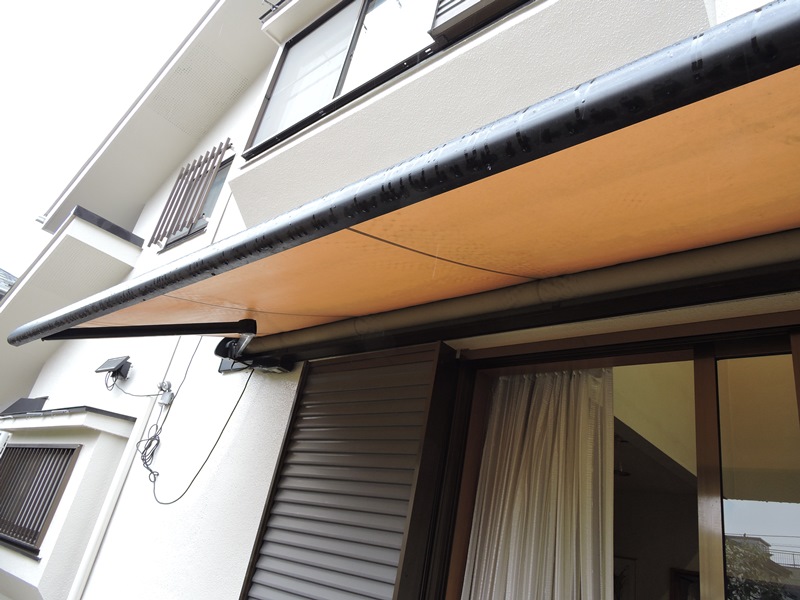

 この状態で開くことも閉じることもできず、何年もの間そのままになっていました。強風時 など面積のあるオーニングに大きな力が加わるので、とても心配されてきたそうです。 |
||

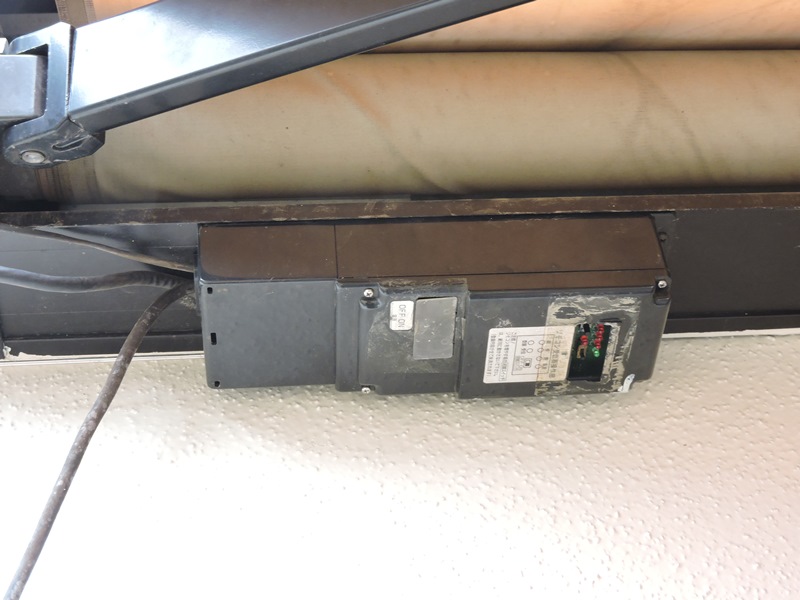

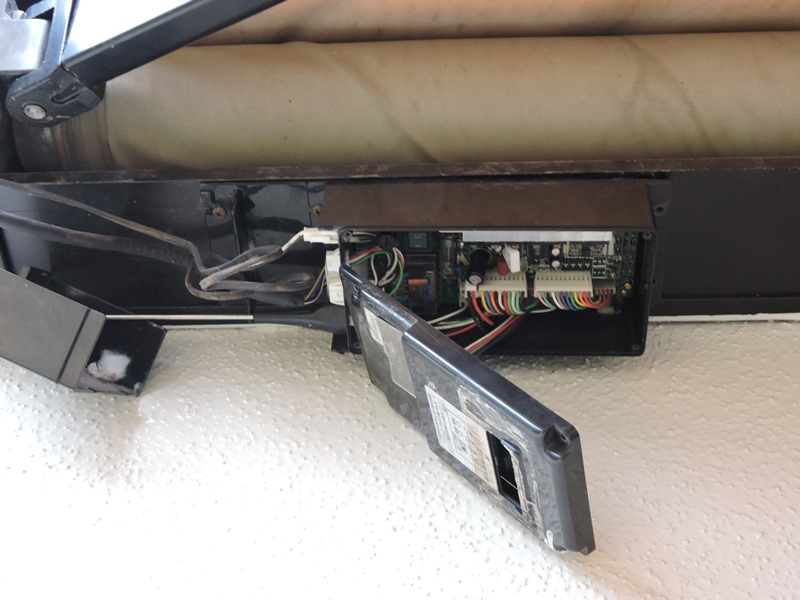

 開閉は離れた所からリモコンで操作します。このボックスは リモコンの受信部とモータの電力制御部を内蔵しています。 |

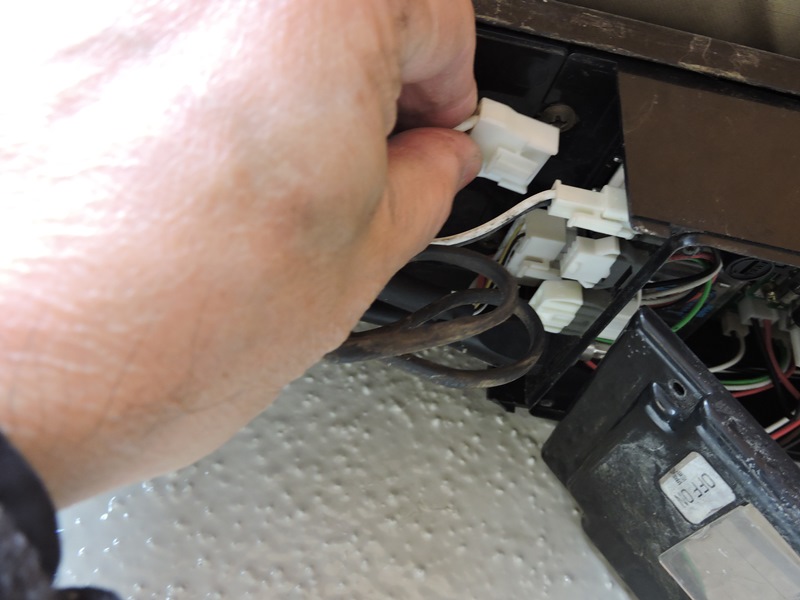

 以前にメーカーも含めて何度か修理に来たとのこと です。リモコンのチャンネル合わせをし直したそうです。 |
|
 パネル上のパイロットＬＥＤは正しく表示されます。 リモコン操作や電力制御は問題ないようです。 |

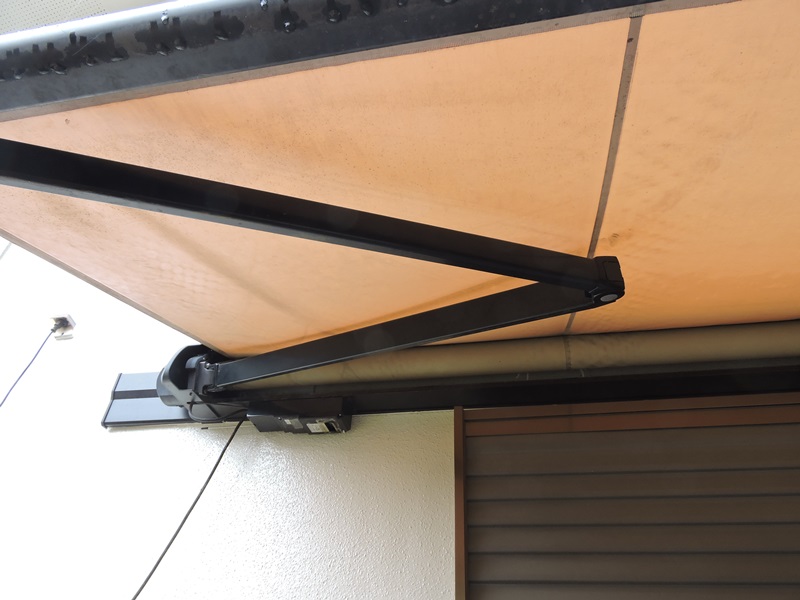

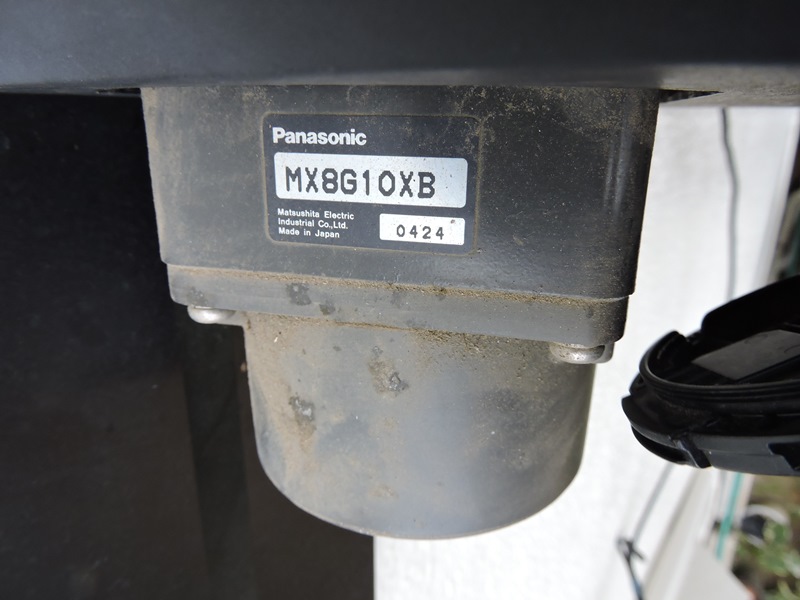

 オーニングを開閉する１２Ｖ駆動のギヤードモータです。 このモータが不具合を起こしている可能性もあります。 |
|

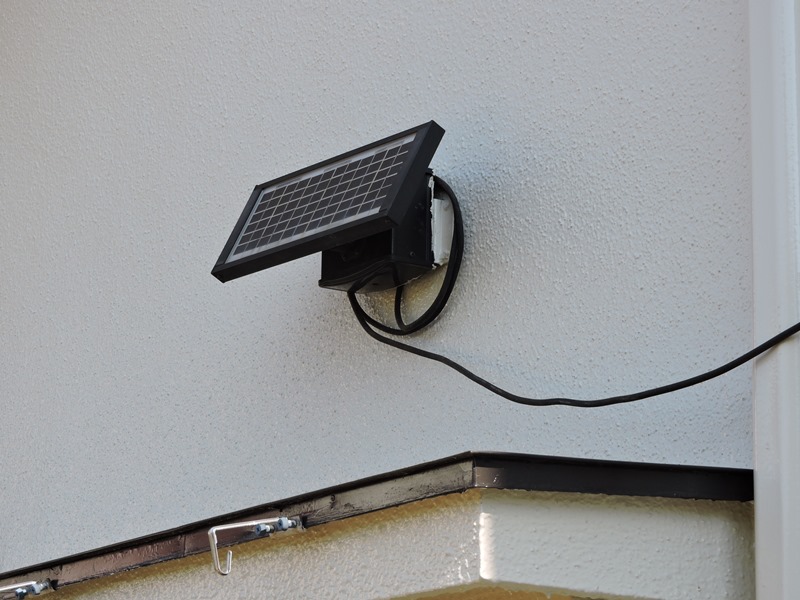

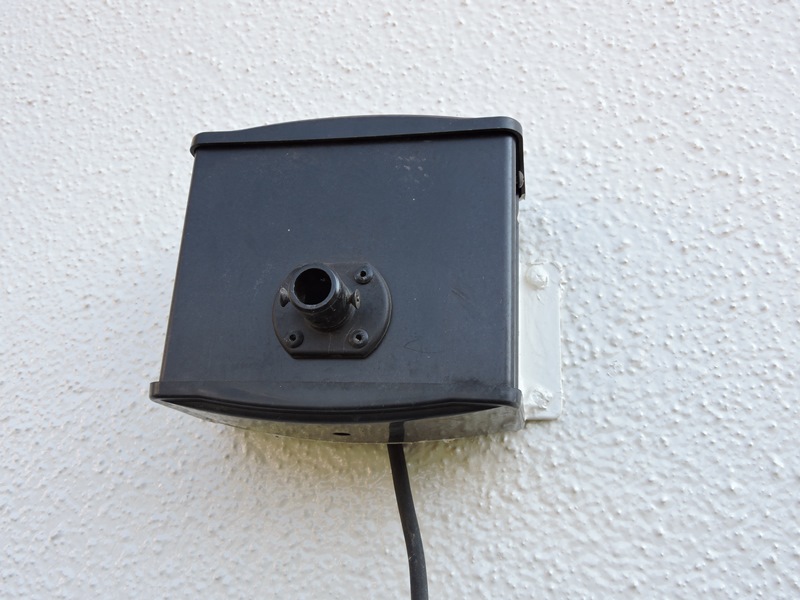

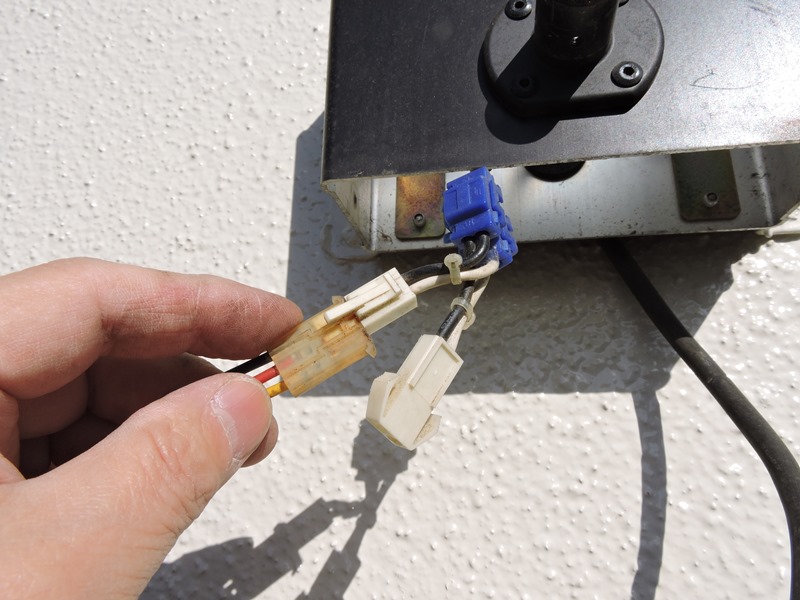

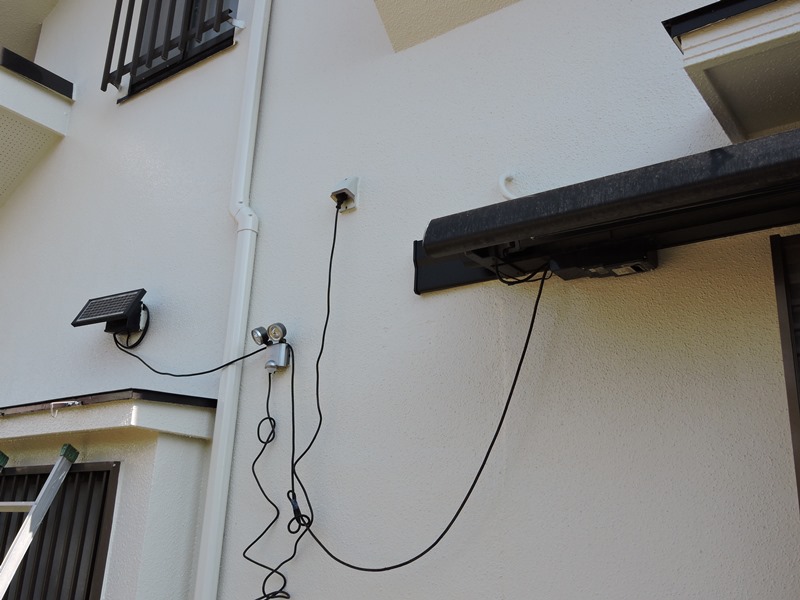

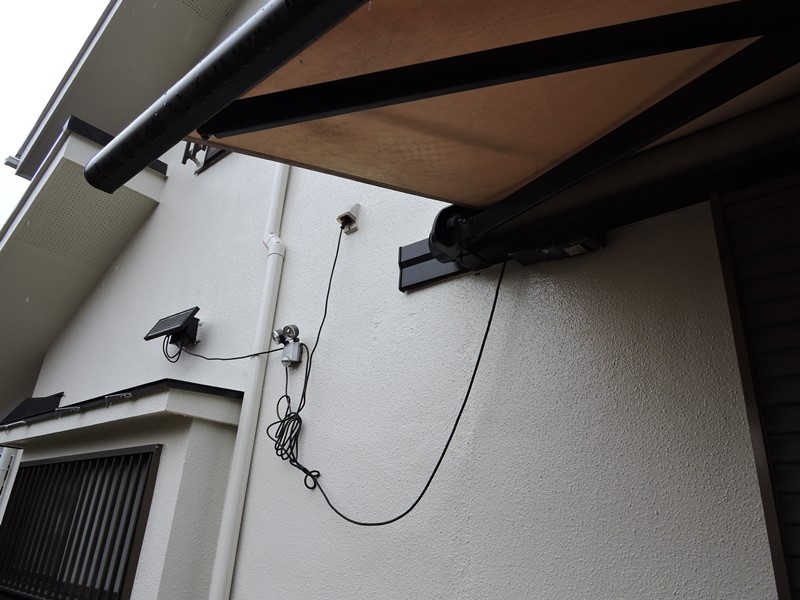

 制御部から外壁伝いにケーブルが延びています。 その先にひとかたまりの装置が取り付けられています。 |

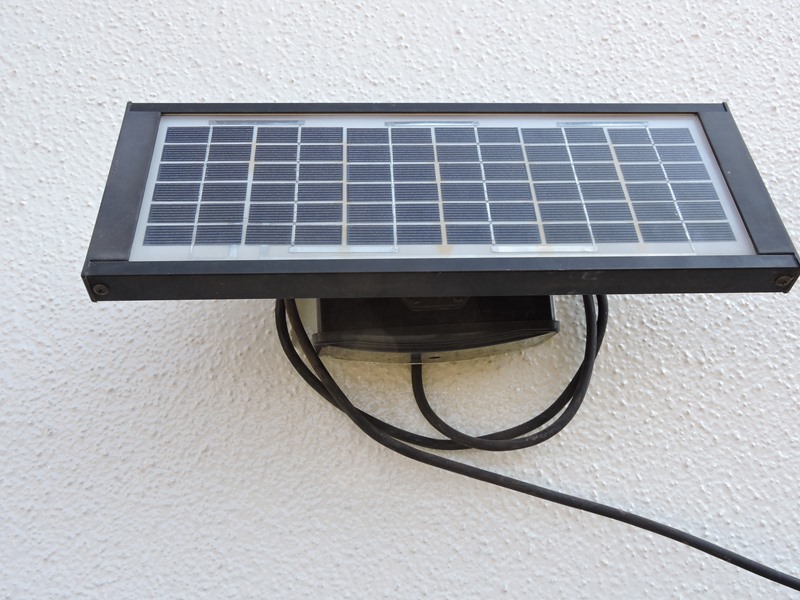

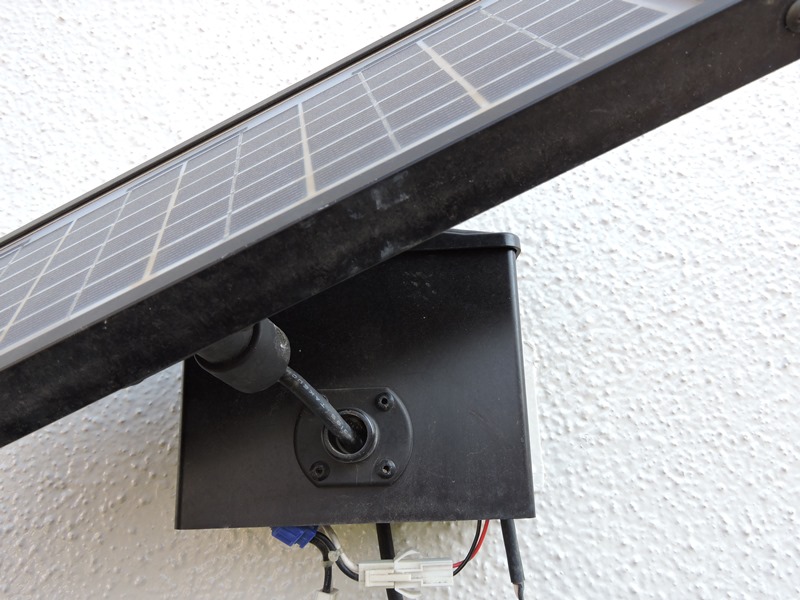

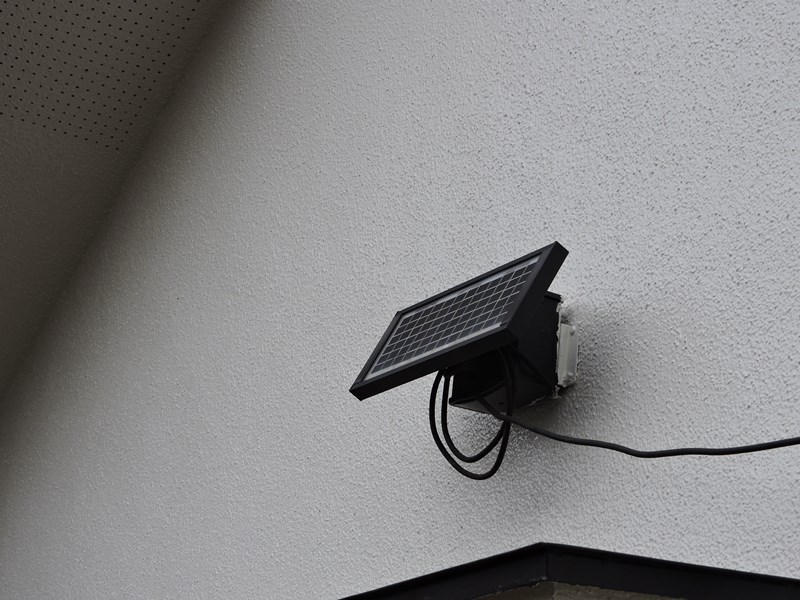

 太陽光パネルです。太陽光から電力を得て 全く電気代をかけることなく運転できます。 |
|

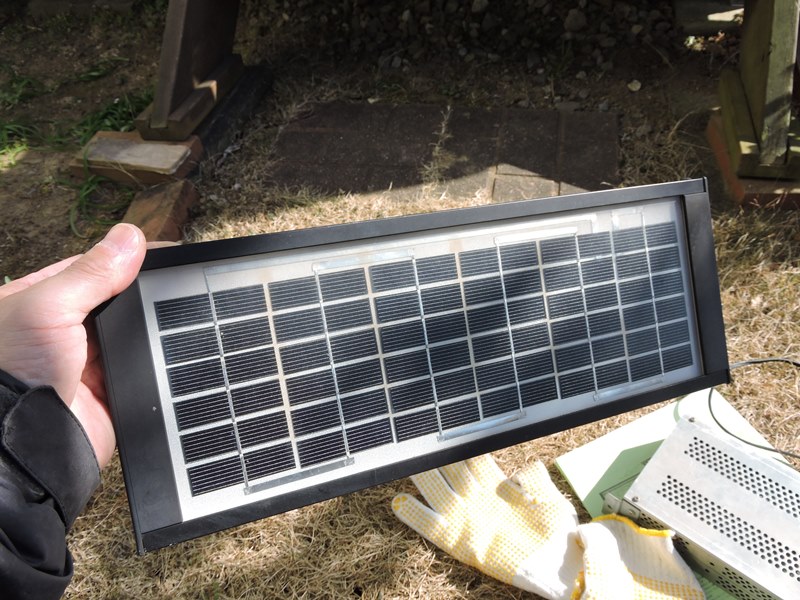

 太陽光パネルは寿命があり経年劣化します。取り外して発電能力を点検します。 明るい場所に置くだけで２０Ｖ（無負荷）近い電圧があります。まだ使えるでしょう。 |
||

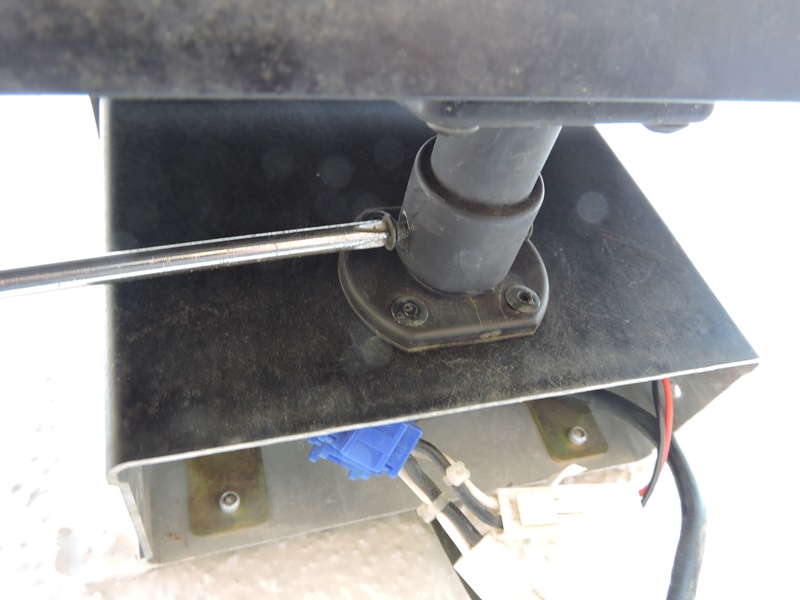

 太陽光パネルを支えている背面のボックス です。耐候性のある堅牢な樹脂製です。 |

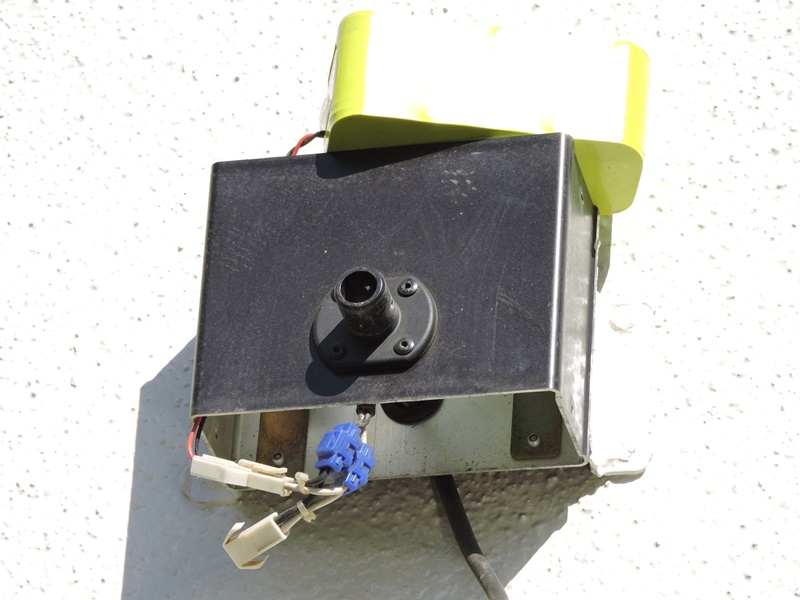

 上下のカバーを外すと中からバッテリーパックが出て きました。仕様１２Ｖに対して１０Ｖしかありません。 |
|
| ２．現地作業２日目 電源ユニットによる試運転 | ||
 バッテリーパックからの電力供給が、経年劣化により仕様電圧１２Ｖを下回っていることが動作 しない原因であると考えられます。作業２日目は工房から１２Ｖの電源装置を持参しました。 |
||
 ボックス手前の庇上に必要な 器材を載せて作業します。 |

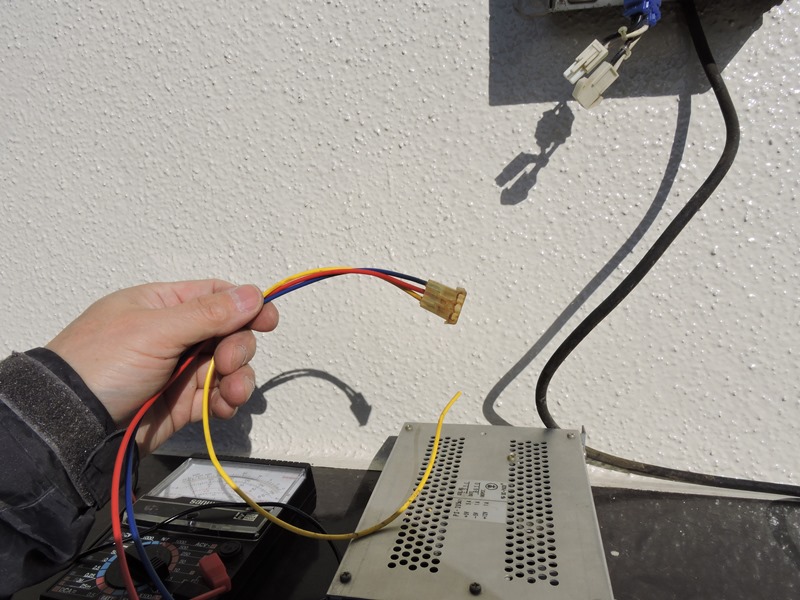

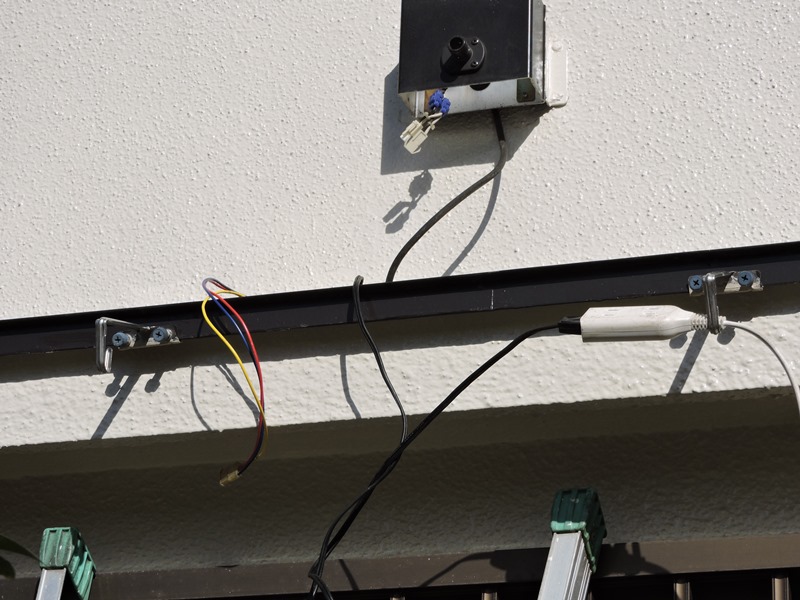

 ケーブルのコネクタに合わせ同じ 規格のコネクタを用意しました。 |
|

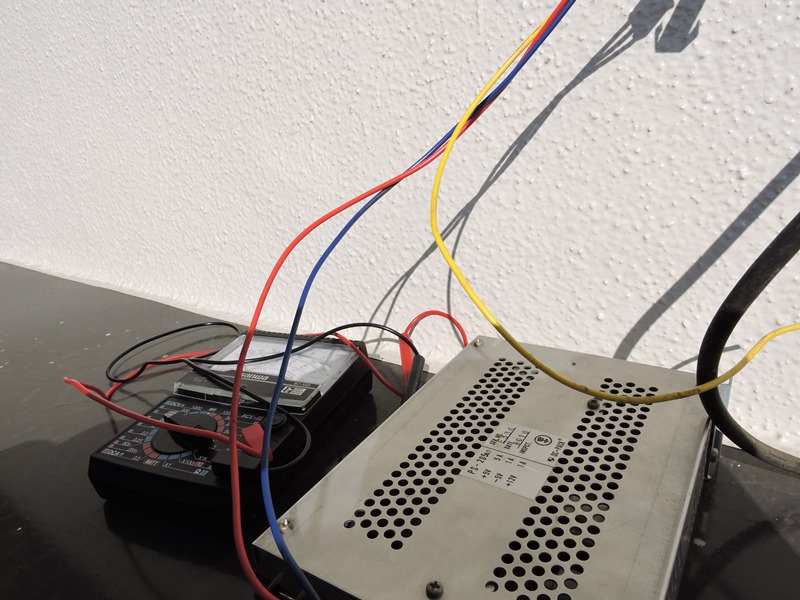

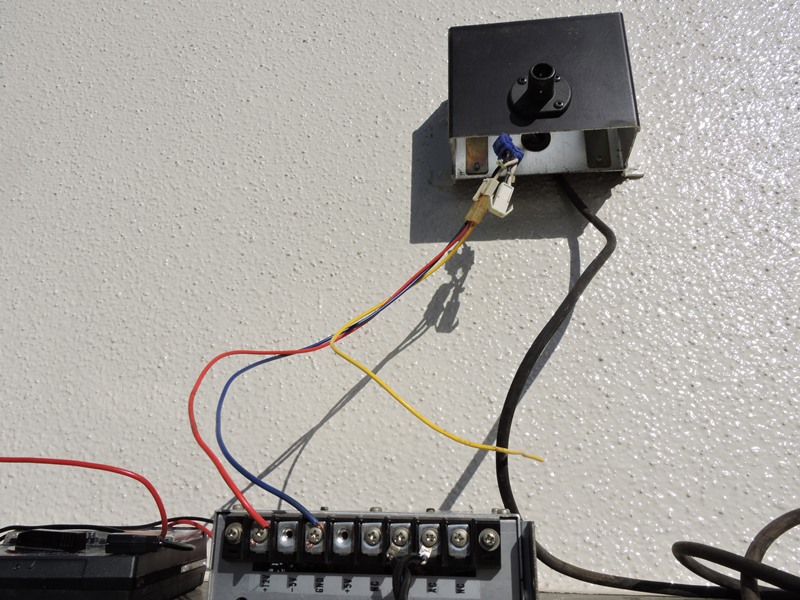

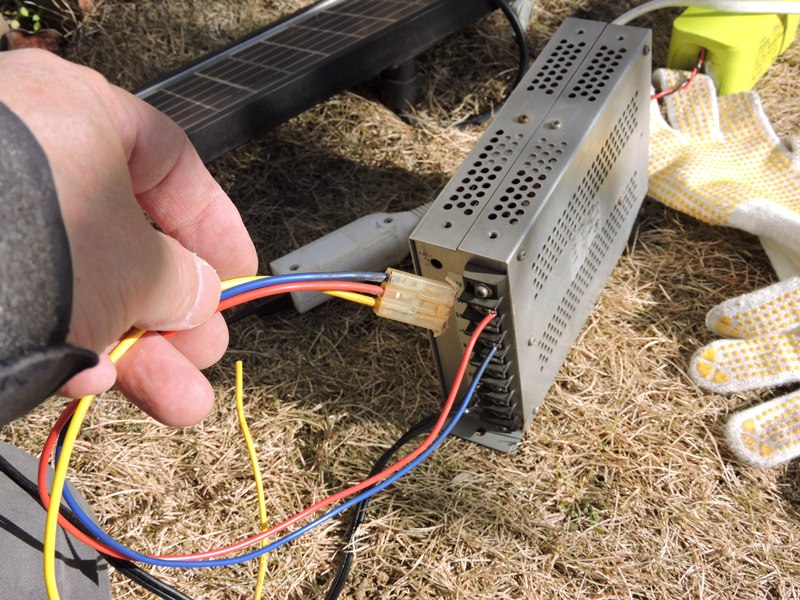

 スイッチング電源の＋１２Ｖ端子 から電力を取り出し供給します。 |
 ２Ｐ端子と３Ｐ端子ですが、 〇形と□形を合わせます。 |
|
 ケーブルを介して制御部およびギヤード モータに電力が供給されているはずです。 |
 オーニングが動き始めました。つまり、 制御部～駆動部に不具合はないようです。 |
|

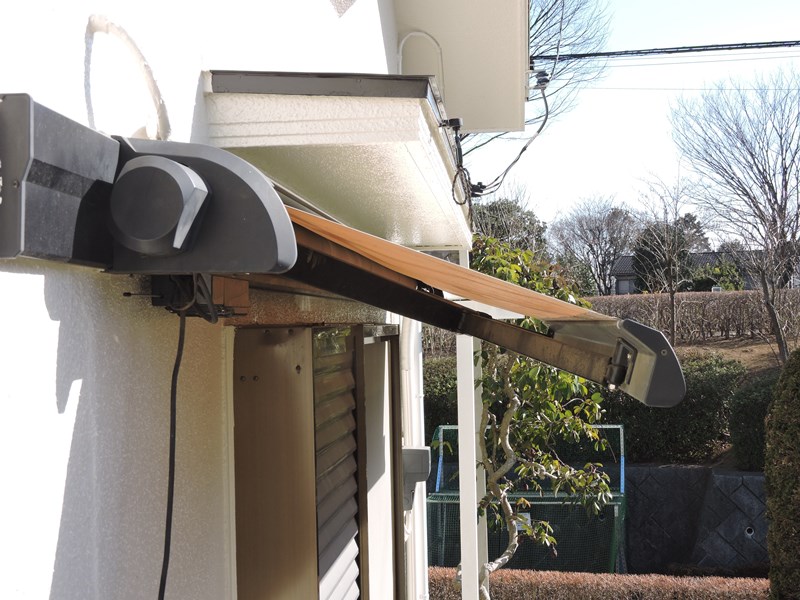

 数年ぶりにオーニングが閉じていきます。 リモコンの通信も特に問題ありません。 |

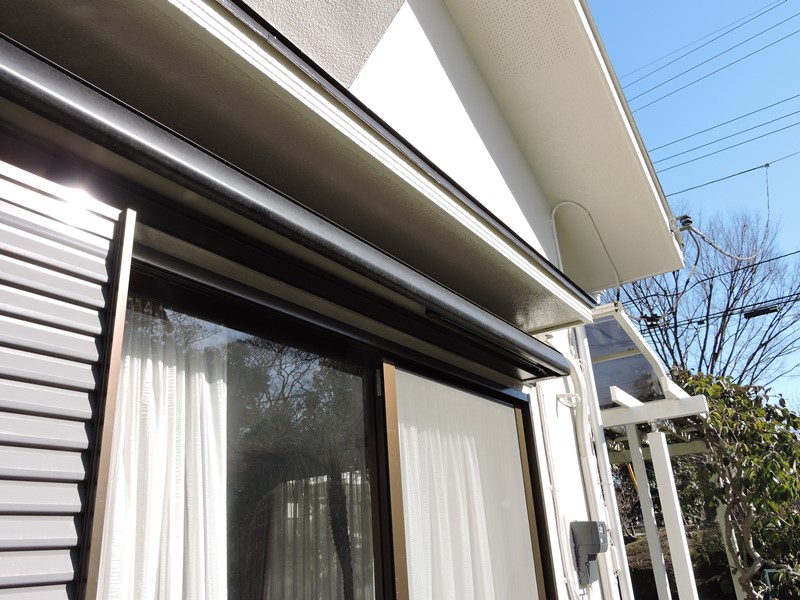

 オーニングが完全に収納されました。日射を多く取り 込みたい冬期間はさぞご不便だったことと思います。 |
|
 電動で開閉ができない場合、ハンドルを使って手動で開閉することになります。 ギヤ比が電動用に設計されているため、ハンドルを回す回数が大変です。 |
||
| ３．バッテリーパック製作 | ||
 不具合の原因はバッテリーパックの劣化です。 １０年近く経過しているので止むを得ません。 |

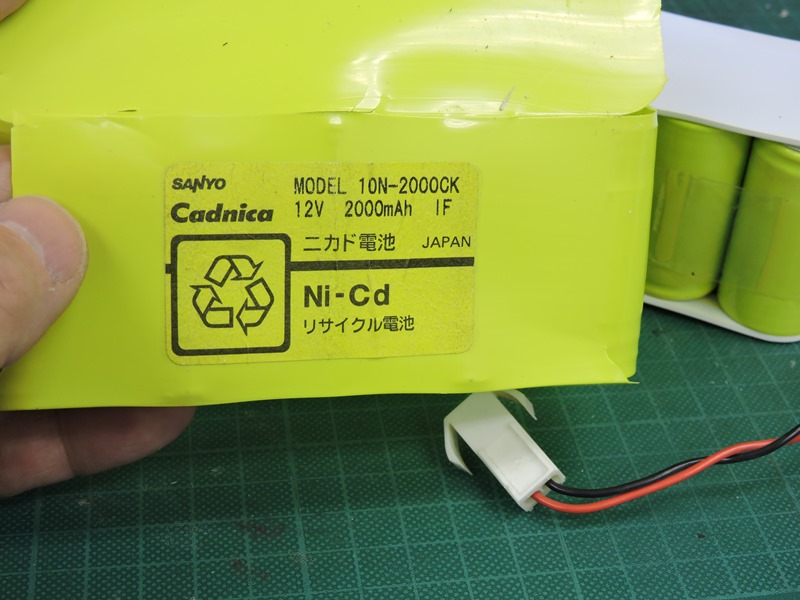

 外装の印刷を確認すると１２Ｖ、 ２０００ｍＡｈのＮｉ－Ｃｄ電池です。 |
|
 ニッカド電池であれば容易に入手できます。 リチウムイオンに比べてはるかに安価です。 |
 ただし、１２Ｖを構成するには計１０本が必要 です。何故か１２Ｖパックは数万円もします。 |
|

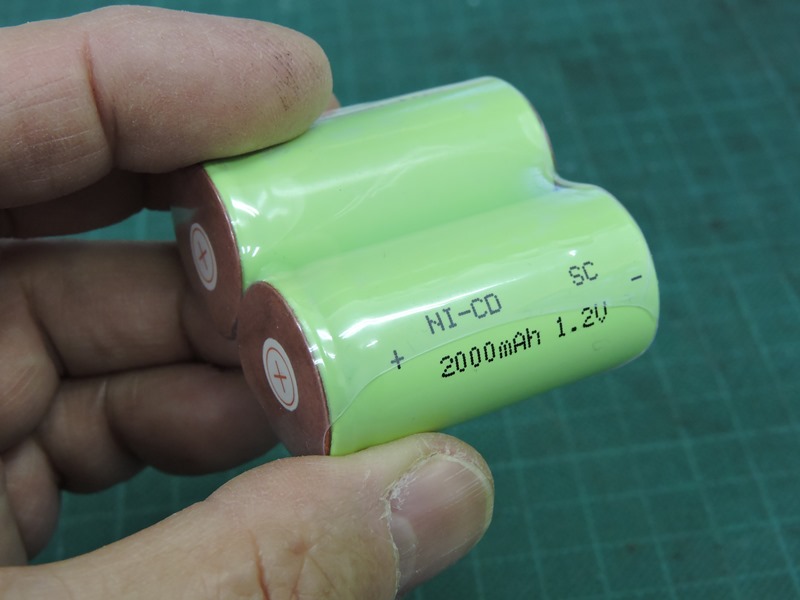

 費用を抑えるために２本パックを５セット 購入してバッテリーパックを製作します。 |

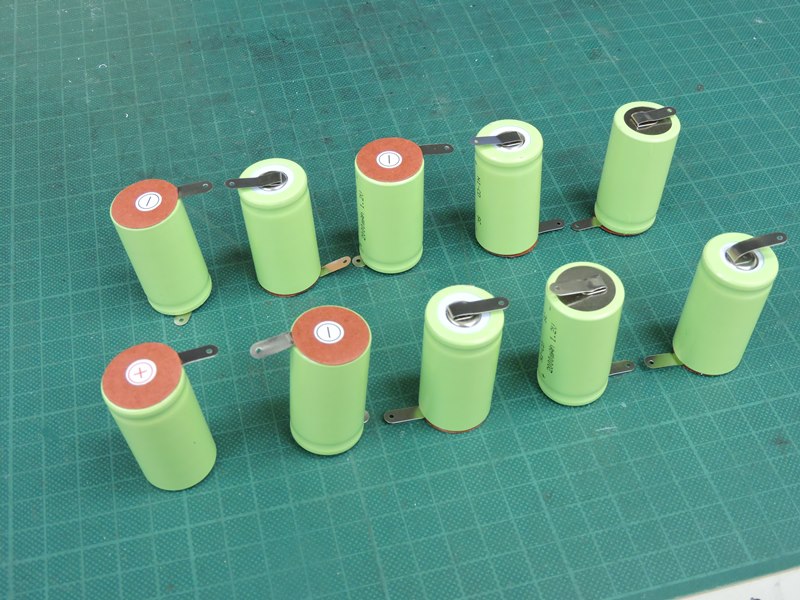

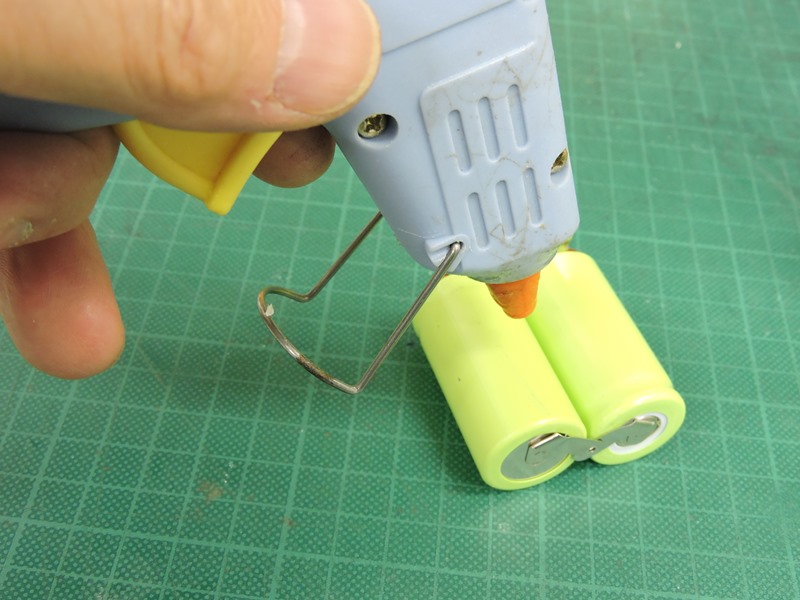

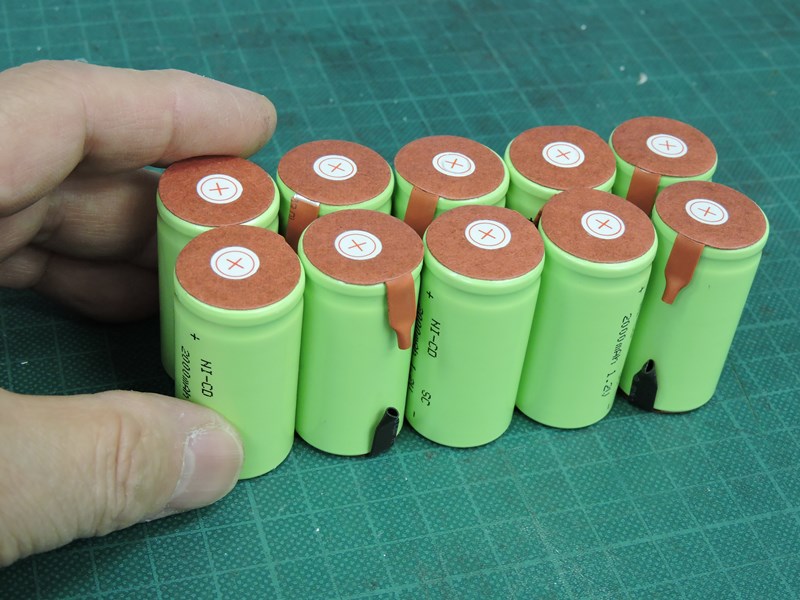

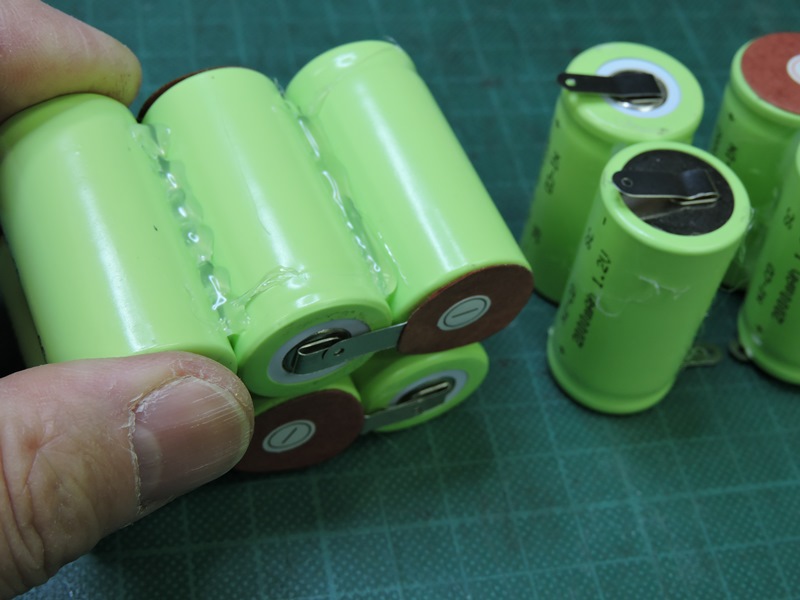

 １０本が直列になるよう端子の向きを揃えて 配列し、まず２本ずつグルーガンで接着します。 |
|

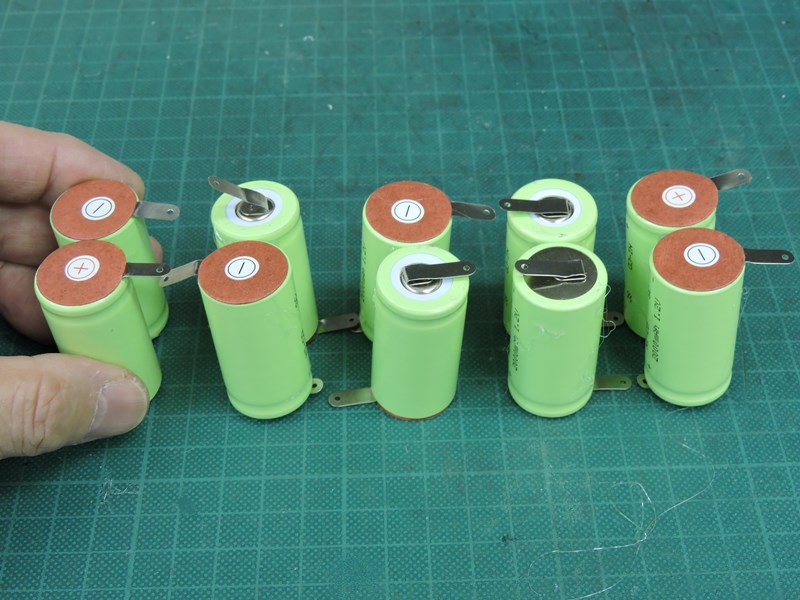

 ２本ずつ５セットを用意してから 再度配列と極性を確認します。 |

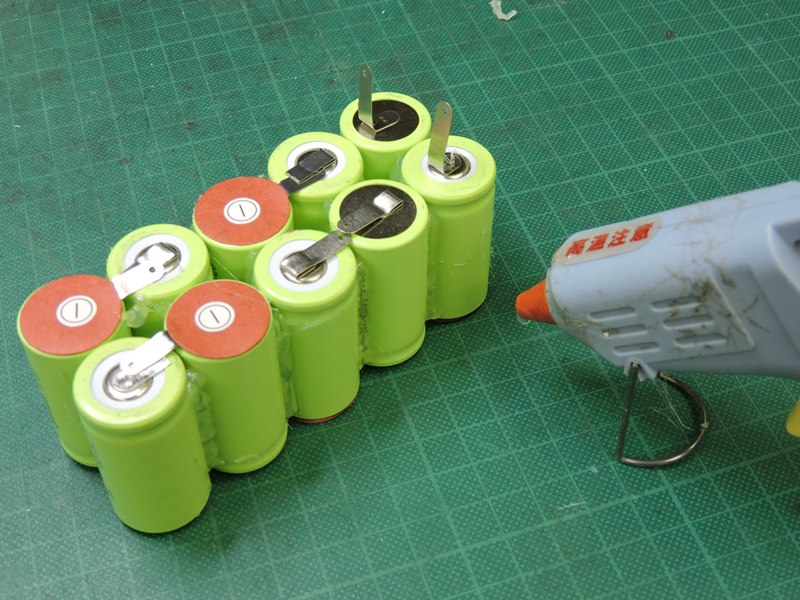

 ２本ずつのセットを縦方向に積み重ねます。 外装フィルムとグルーの接着性が良好です。 |
|
 １０本１２Ｖ分のパックが出来上がりました。 両極端子から出ているタブの長さを調整します。 |

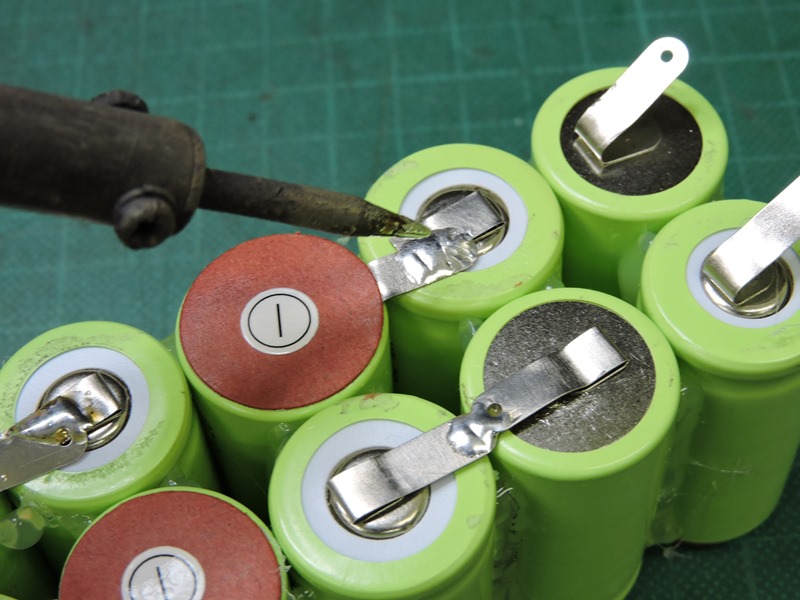

 タブを互いに半田付けします。 多めの半田でしっかり接合します。 |
|

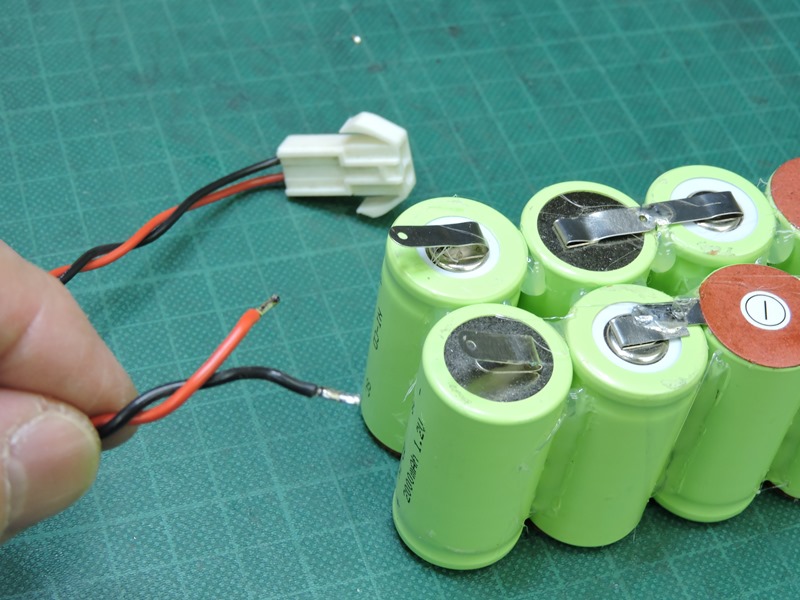

 元のバッテリーパックから配線を取り 外します。コネクタごと再利用します。 |

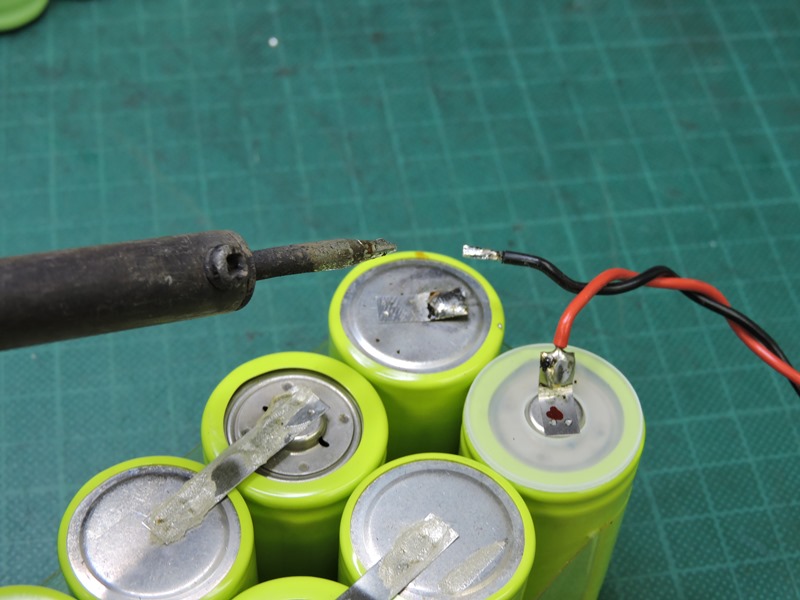

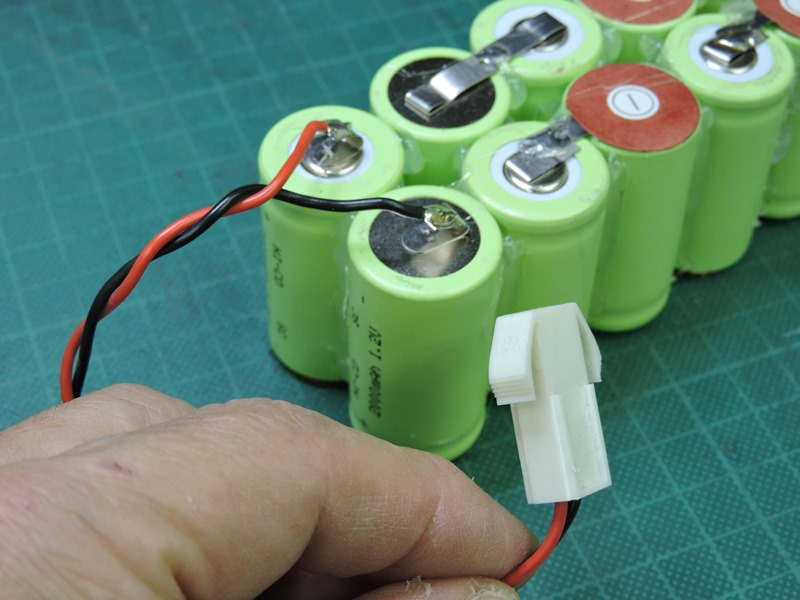

 新しく製作したバッテリー パックに取り付けます。 |
|
 １２Ｖのパックを購入しても、コネクタの規格が異なって いる場合が多くあります。そして、とても高額です。 |
||

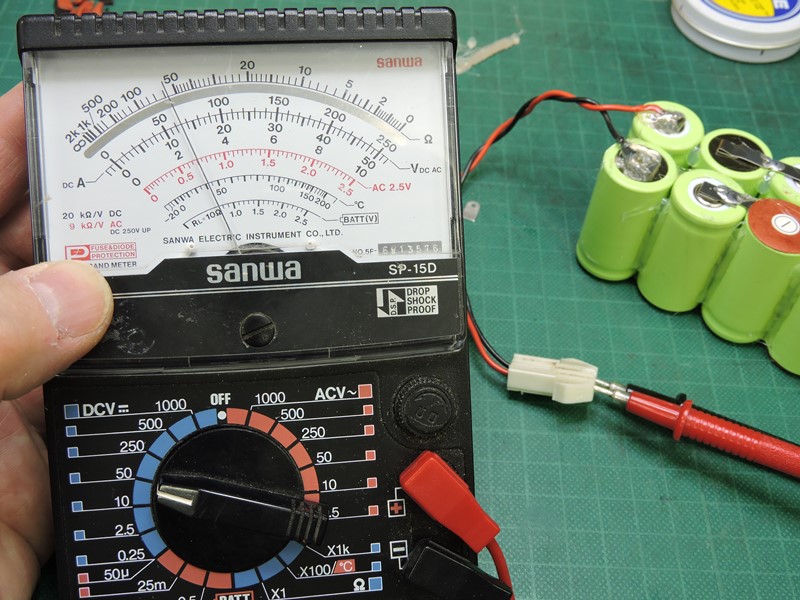

 注意深く組み立てたつもりですが、念の ため電圧を確認します・・１２Ｖです。 |

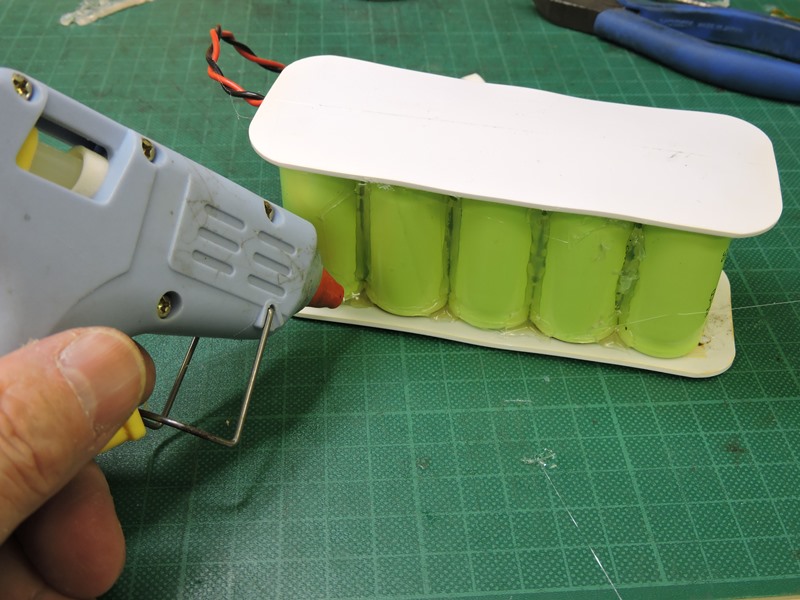

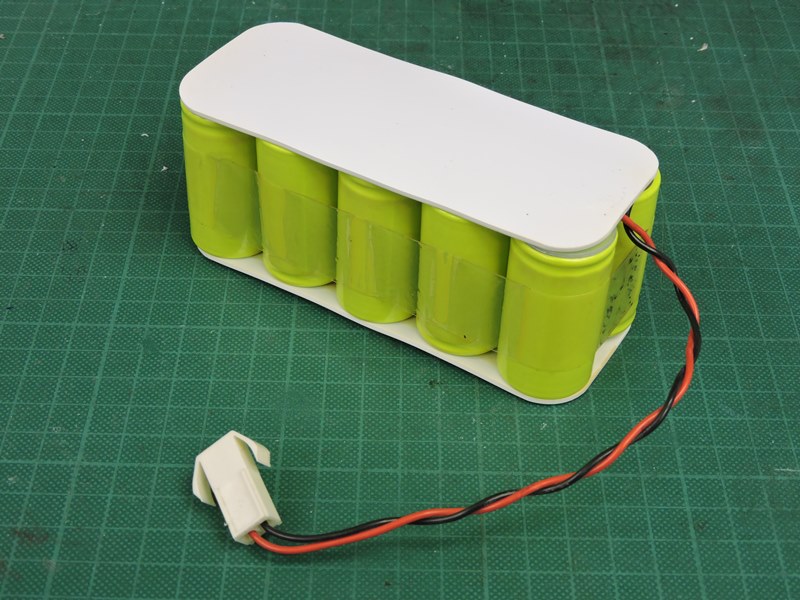

 上下を挟む電極端子保護用のカバーも 再利用します。グルーガンで固定します。 |
|

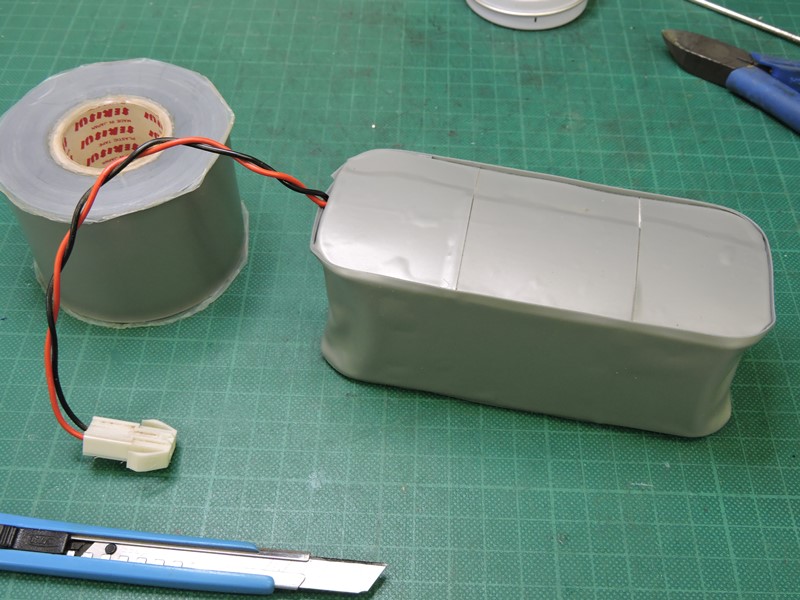

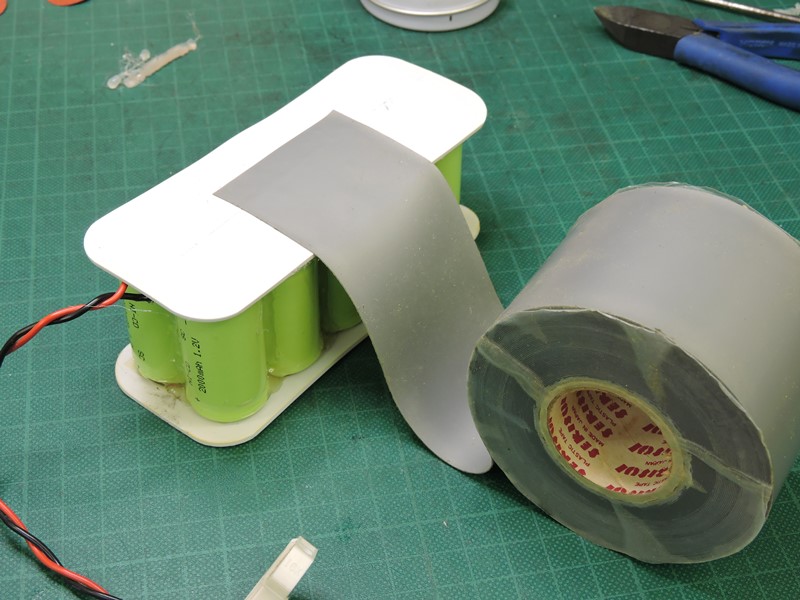

 外側を保護する熱収縮性のフィルムを入手 できず、幅広のビニルテープを使用します。 |

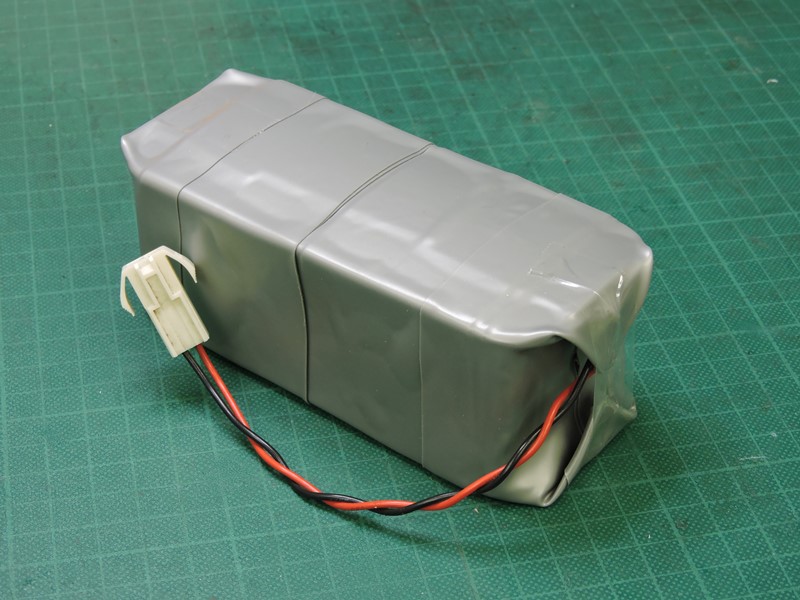

 ３重に巻き付けて保護します。屋外に設置する ので、耐候性の点でやや不安が残ります。 |
|
 とにかく格安に仕上げることが出来ました。ニッカド電池ですから定期的な交換 （おそらく２・３年ごとでは）が不可欠です。安価な交換方法を確立しておきます。 |
||
| ４．現地作業３日目 バッテリーパック交換・復旧 | ||

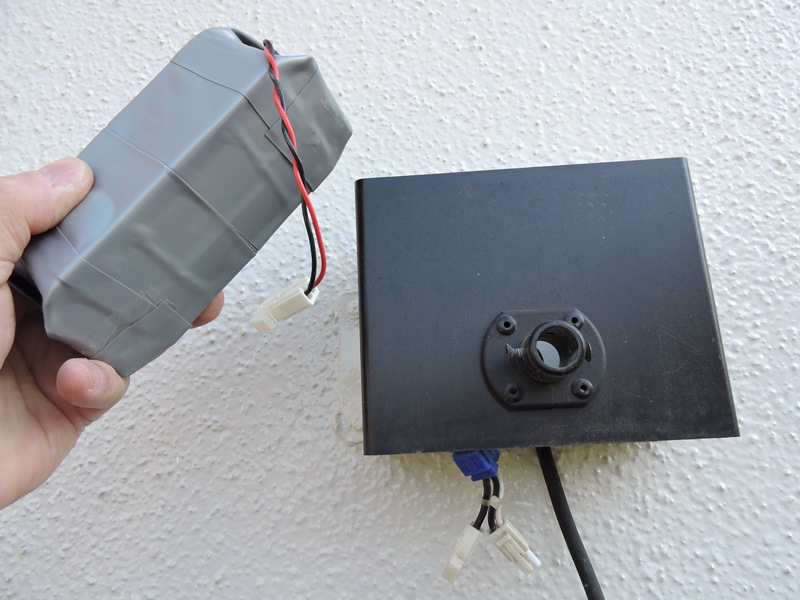

 工房で製作したバッテリーパックを携え、 現地３日目（３回目）の作業に臨みます。 |
 ボックスの上部からバッテリーを落とし 込み、下側にケーブルを引き出します。 |
|

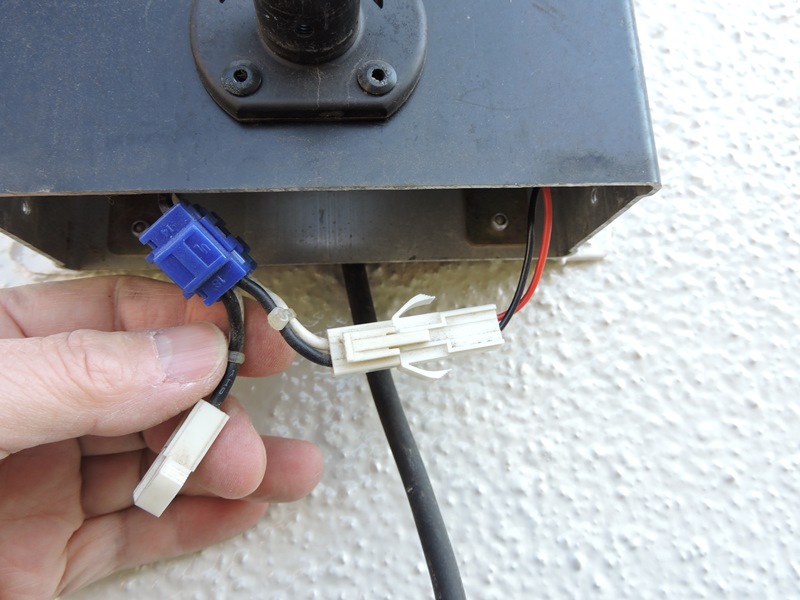

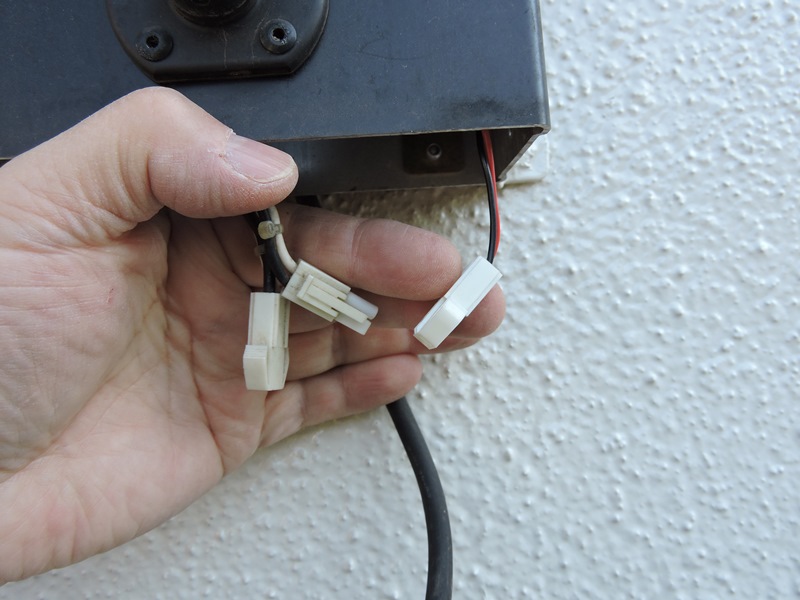

 太陽光パネルと直結配線されている ２個のコネクタの片方に接続します。 |

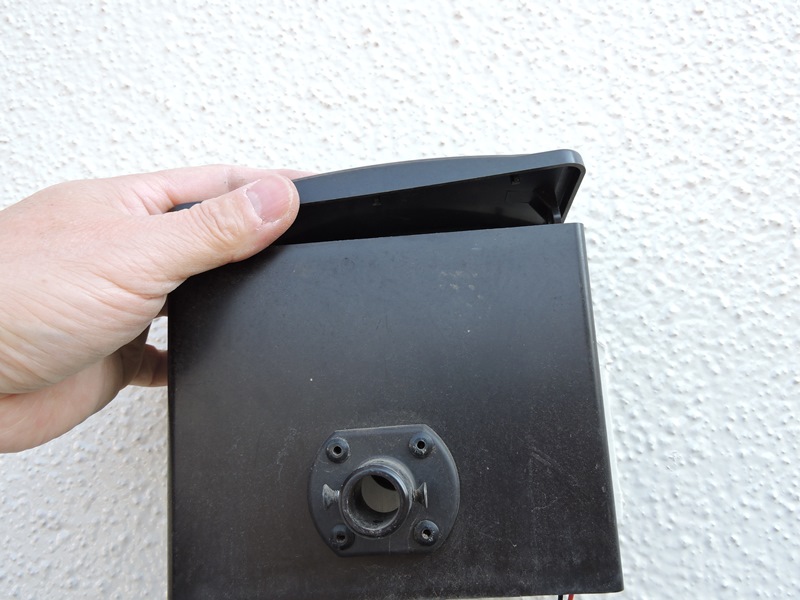

 上側のカバーを取り付けます。 両側からネジ固定される構造です。 |
|
 続いて太陽光パネルを元に戻します。 コネクタ付きのケーブルをパイプに通します。 |
 パイプの左右２方向からネジを しっかり締め込み固定します。 |
|

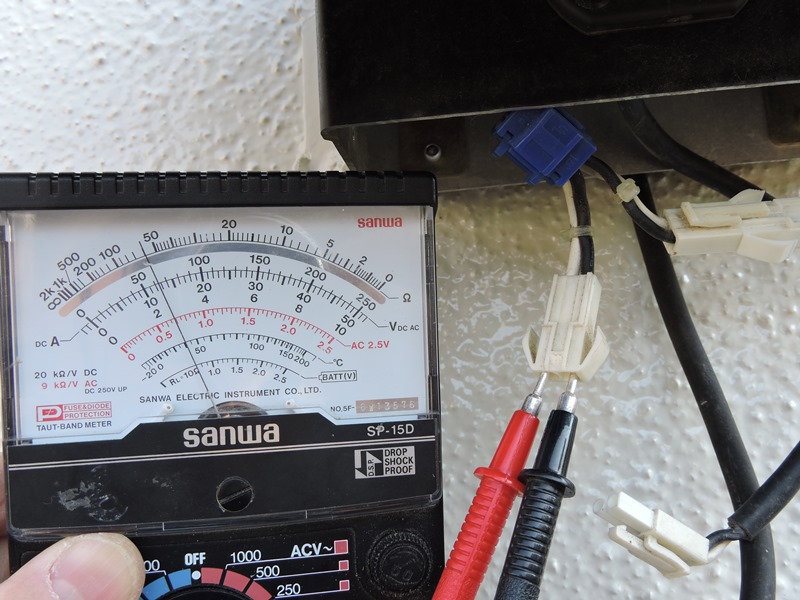

 バッテリーパックが回路に電力を供給している 状態で、電圧を再度確認します。１２Ｖです。 |

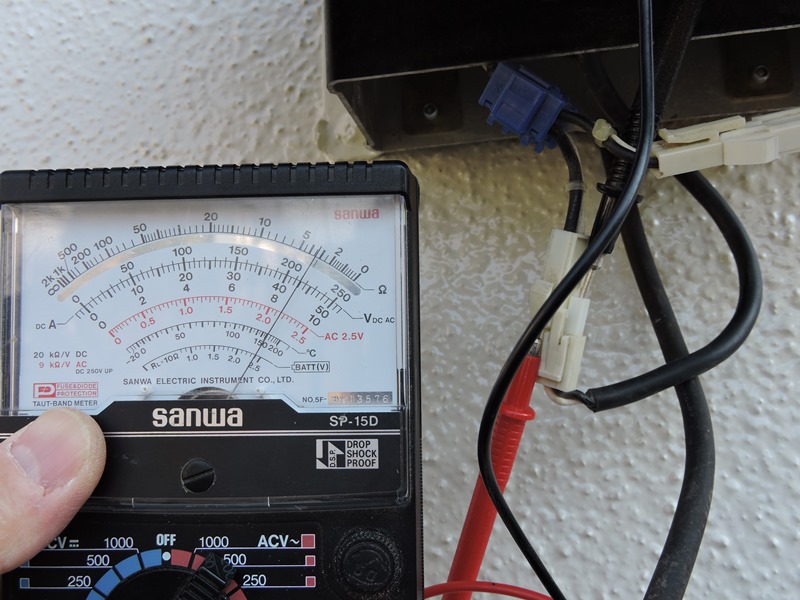

 太陽光パネルのコネクタとの間に電流計を入れて 確認します。２０ｍＡ強、こんなところでしょうか。 |
|

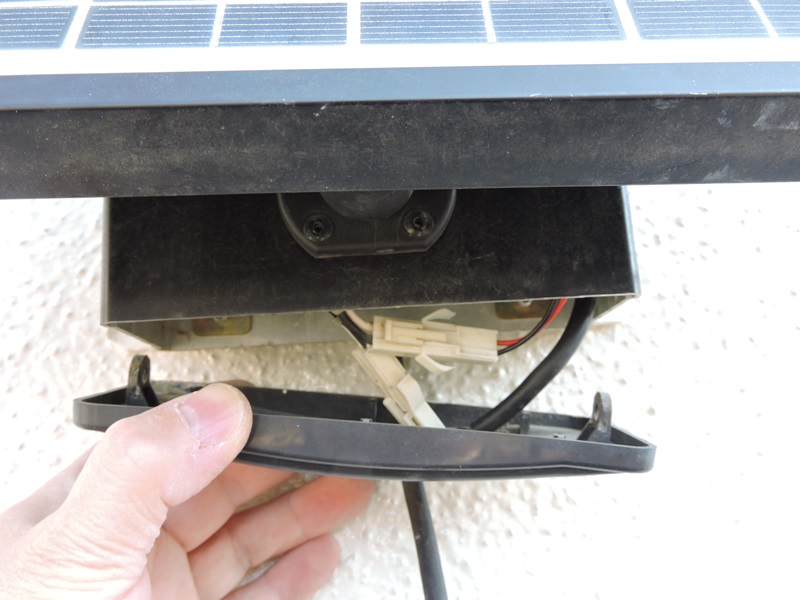

 下側のカバーを取り付けます。中央に 排水用の穴（ドレン）が開いています。 |
 この太陽光パネルにも経年劣化があるはずです。 数日間バッテリーの充電状態を見て判断します。 |
|
 バッテリーパック交換の際に、部品だけで数万円もかかるとすると、家庭の 電灯線を使った電気代とあまり変わらない・・逆に高くつくかも知れません。 |
||
 太陽光パネルやバッテリパックを取り止めて、電灯線の電力を使用するよう方式を変更することも 可能でしょう。しかし、製品としての安全性を担保する上で、不用意に工事することは却ってお客様に 迷惑をおかけします。製品本来の仕様通りに、できるだけ安価で復活させるよう努力して参ります。 |
||
|
||
