| ・コードレスフォン子機修理（２０１７．４．３） |
 家庭用コードレスフォン、と言いましても今どきコード付き電話は珍しくなり ましたが、子機の押しボタンが反応しなくなりました。テレビやエアコンの リモコンと並んで非常に多いトラブルです。リモコンならば電器店にある 安価な汎用品で代替できますが、電話機ではそうはいきません。製造 元に修理に出す、同等品をあらためて購入する、いずれも高くつきます。 |
||
 主に携帯電話を利用しているので、いっそ 廃棄してしまおうとお考えだったそうです。 |

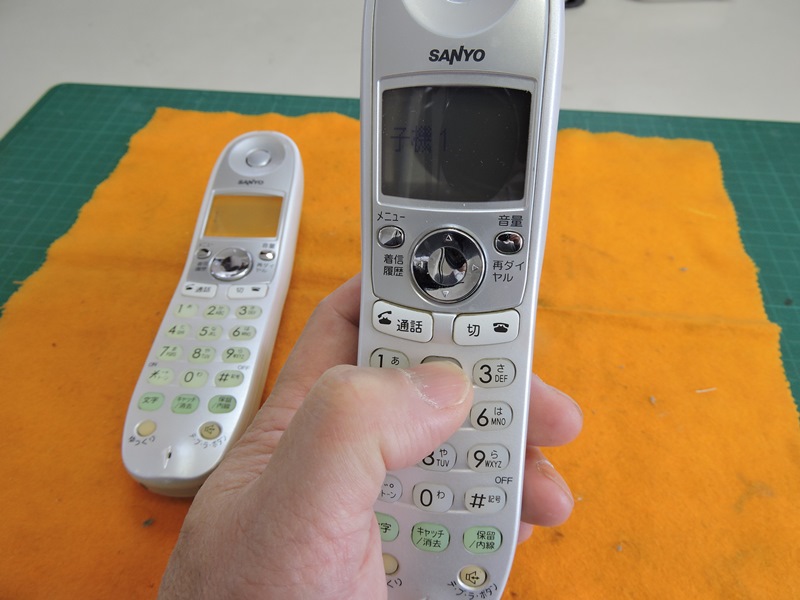

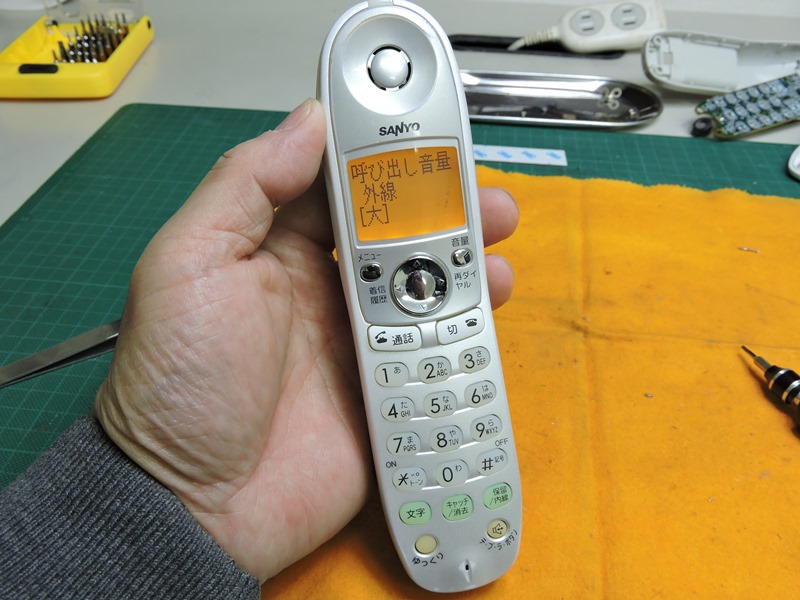

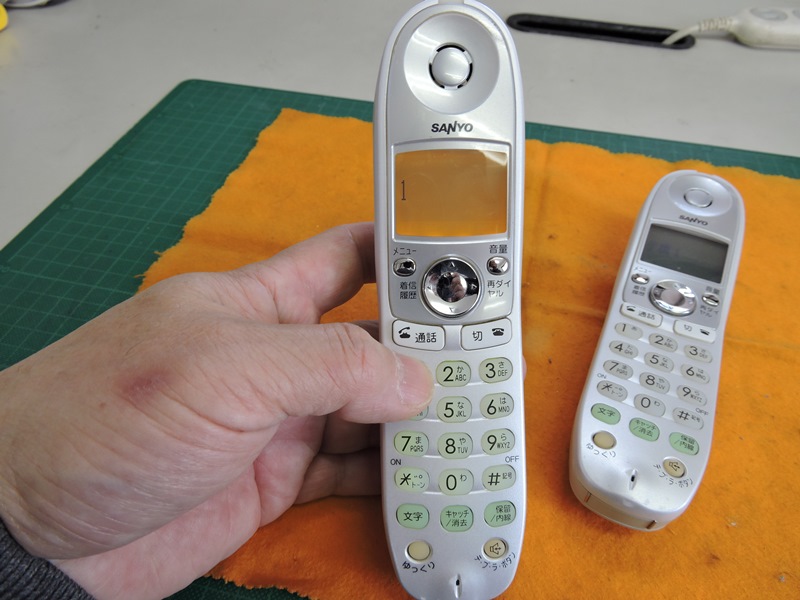

 ボタンのいくつか（実際にはほとんど）が 機能しません。操作しても無反応です。 |
|

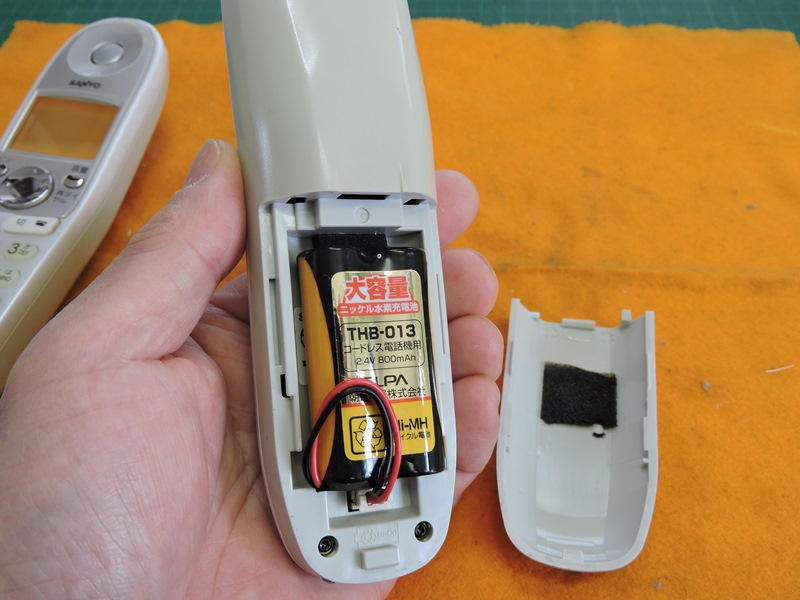

 内部のスイッチ接触不良が原因です。 裏カバー（電池カバー）を開けます。 |

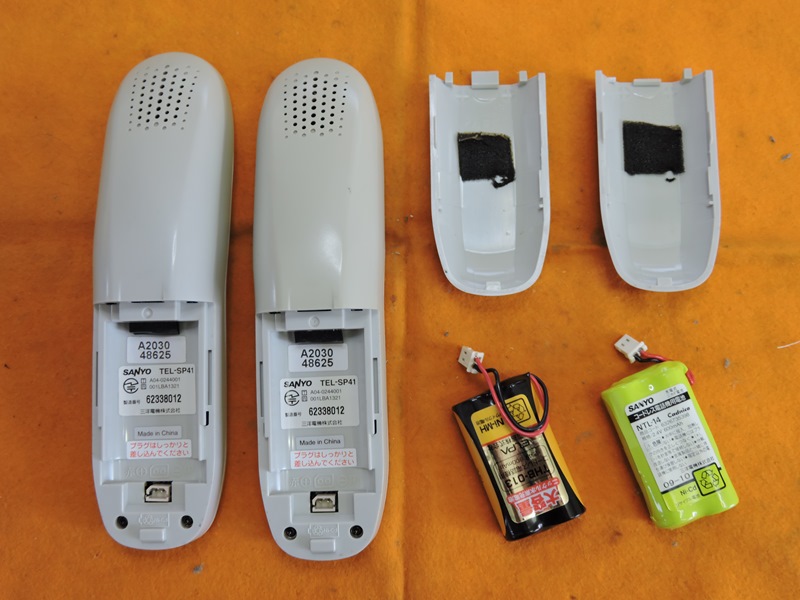

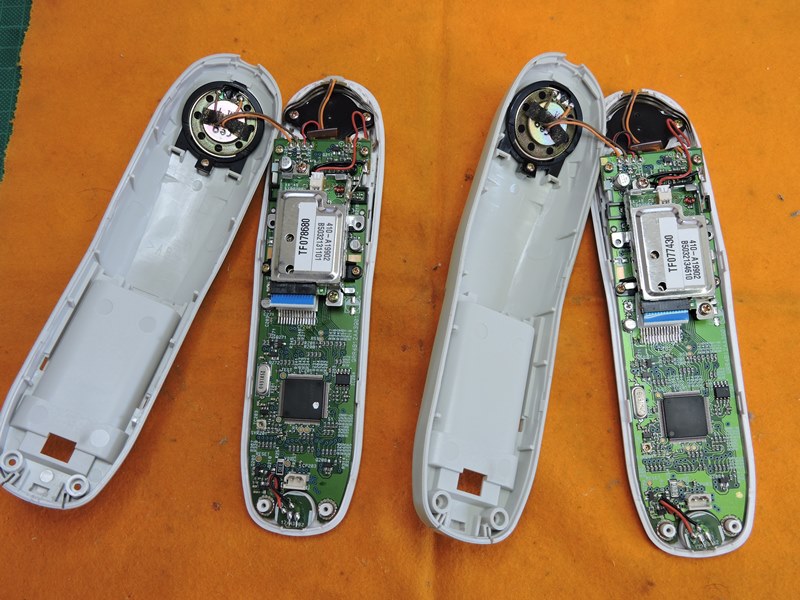

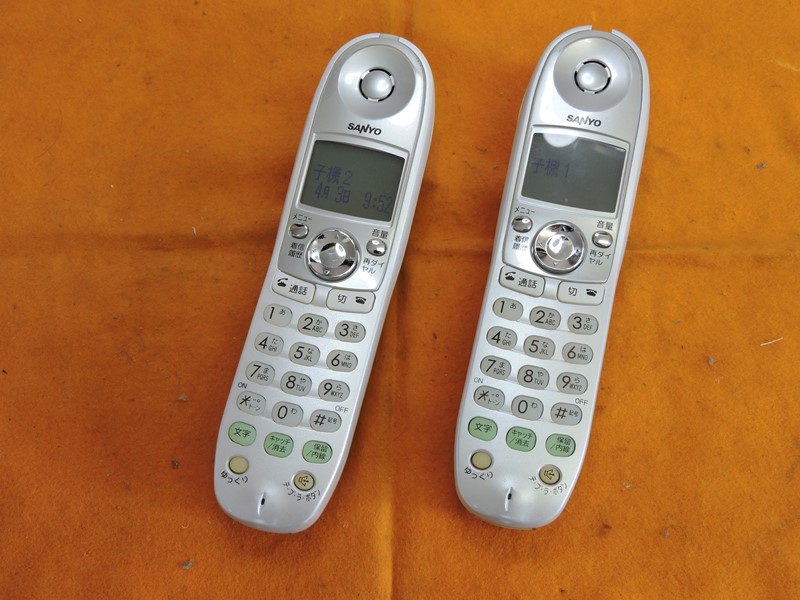

 ２台の子機いずれにも同じ不具合が あります。２台を同時に分解します。 |
|

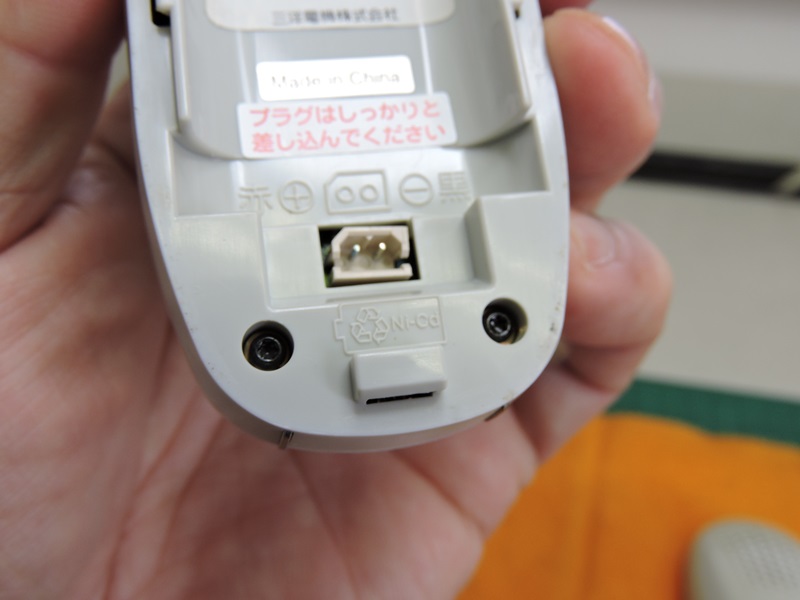

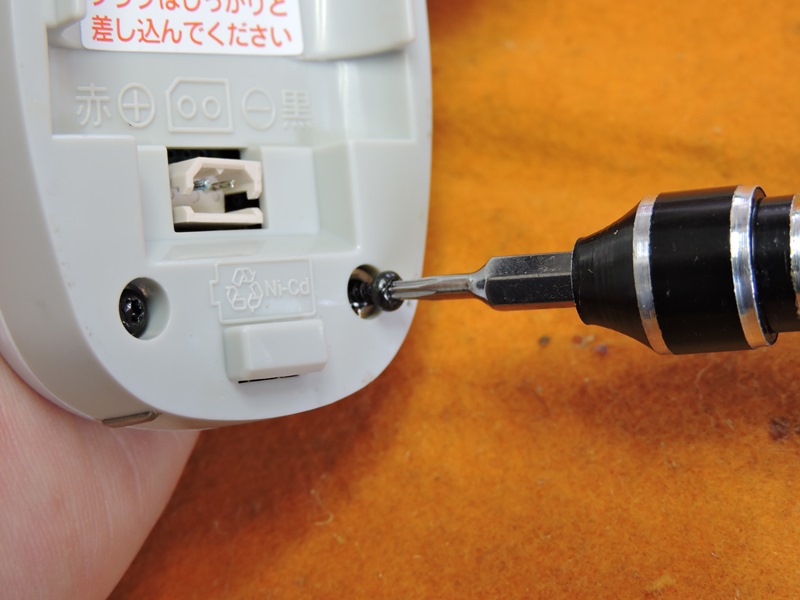

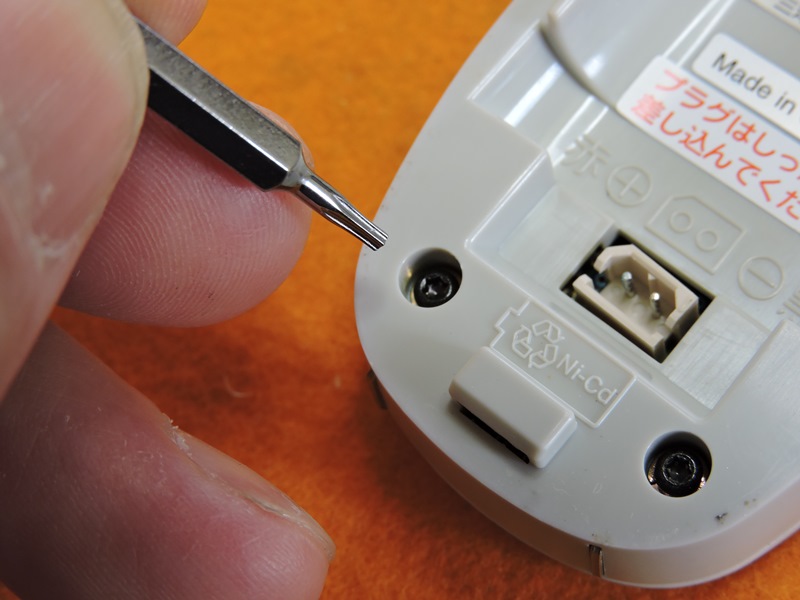

 ２本のネジで本体カバーが固定されて います。ネジ溝が星型の特殊ネジです。 |

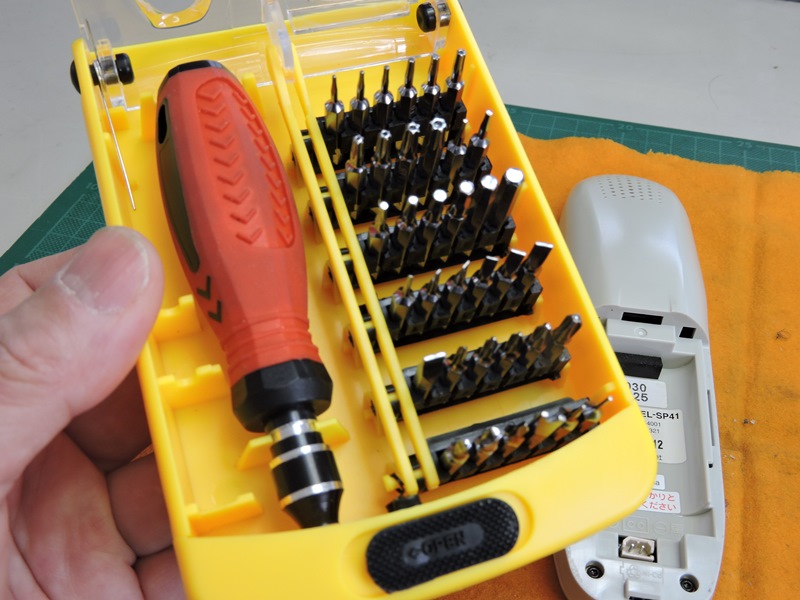

 特殊ドライバービットのセットです。 最近、登場場面が少なくありません。 |
|
 不用意な分解やいたずら防止用の特殊ネジ ですが、ビットが噛み合うと確実に回ります。 |
 一般的な十字溝よりもネジ山を 損傷する危険性が小さいです。 |
|

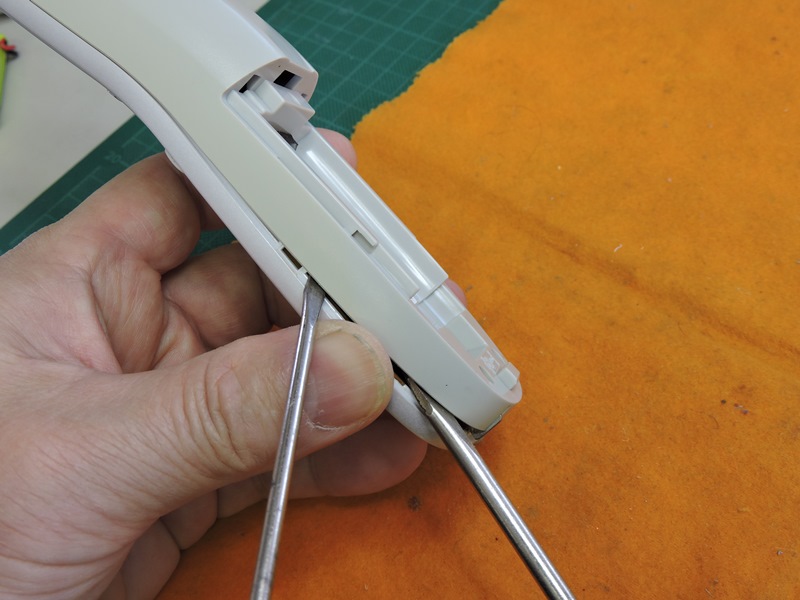

 隙間にマイナスドライバーの先を差し込み 上下カバーの篏合を慎重に外していきます。 |
 傷防止のため樹脂製カードや専用ツールの 使用が推奨されますが、既に開いてしまいました。 |
|

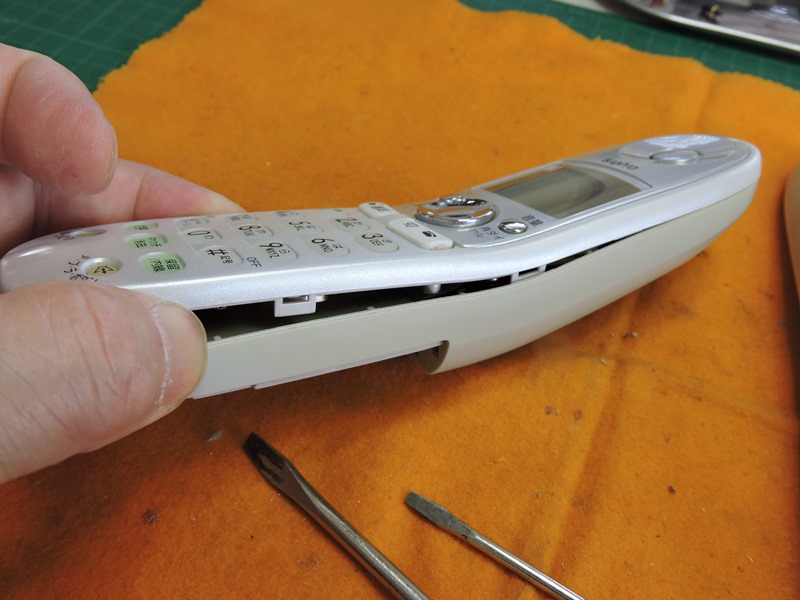

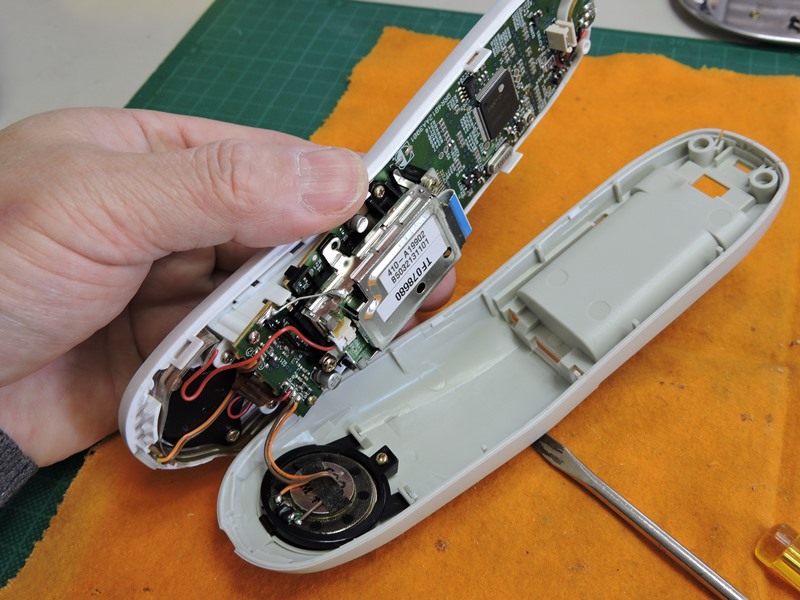

 篏合部周囲４か所の爪で嵌まっています。大概 ここまで来るのに半分くらいの時間がかかります。 |
||
 いい加減な作業をするとカバー表面に 傷を残したり爪を折ることがあります。 |

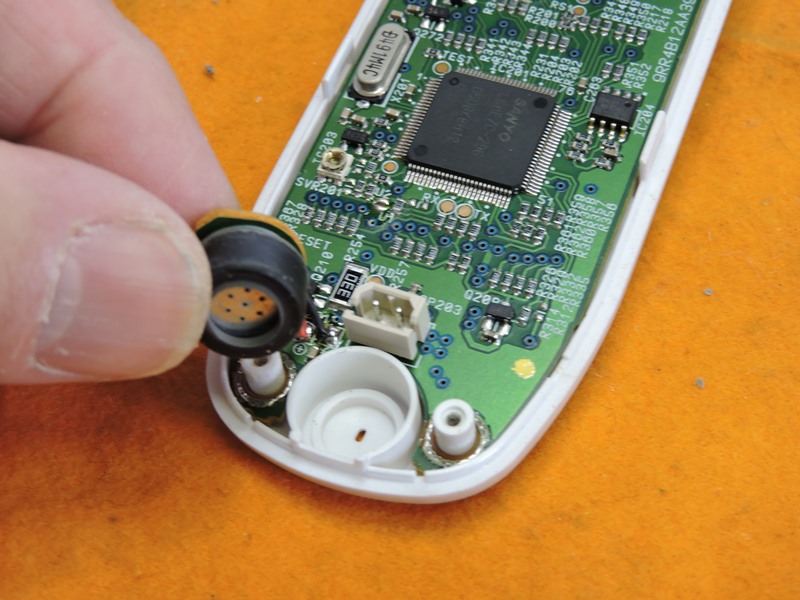

 発話用のコンデンサマイクを外します。 基板から出るリード線で接続されています。 |
|

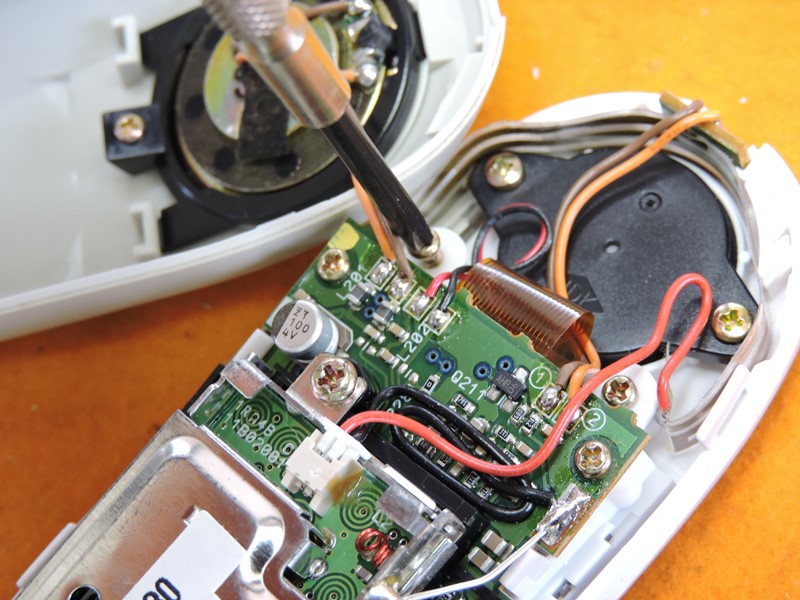

 上部の受話用スピーカの近く、２本の ネジで基板が固定されています。 |

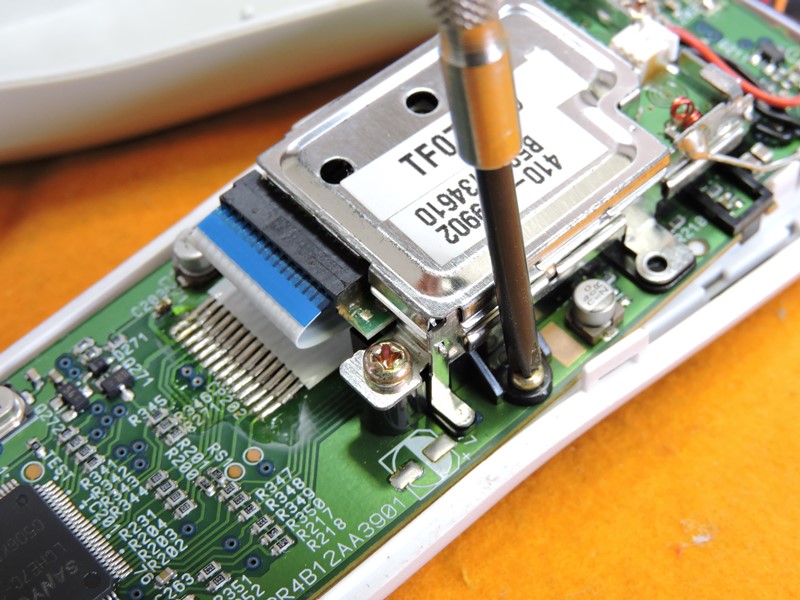

 さらに基板中ほどの位置で、もう ２本のネジで固定されています。 |
|

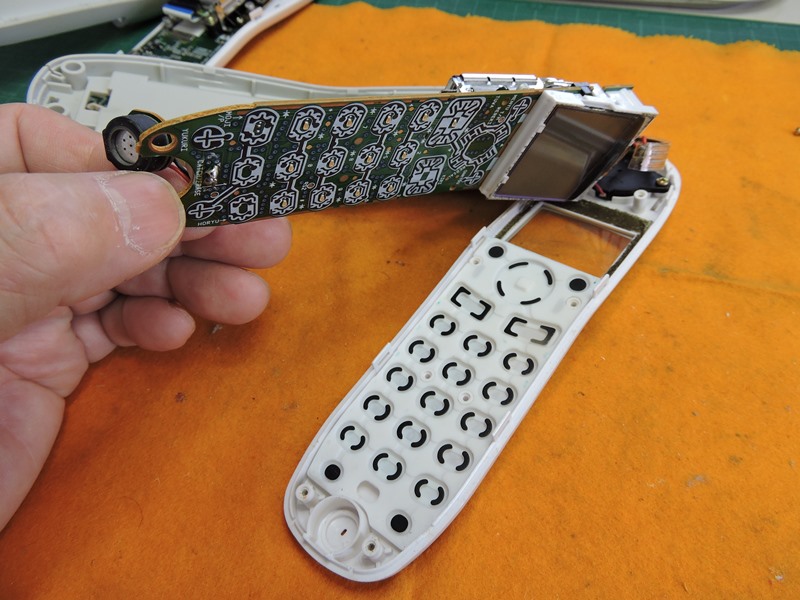

 基板の裏側に押しボタンのスイッチ端子を 構成するプリント配線が広がっています。 |
||

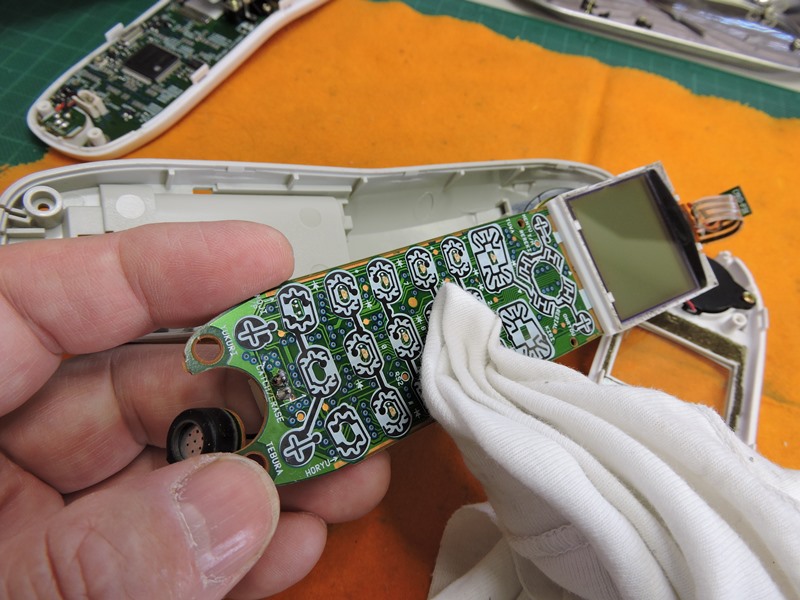

 銅箔面の状態は悪くありません。 念のためエタノールで清掃します。 |
 こぼした飲み物などが入り込み銅箔が腐食する ことがあります。その場合は軽く研磨します。 |
|
 基板に重なるラバーシート側に、端子を 短絡させる導体が形成されています。 |
 導体として塗り付けられているカーボン材が 汚れたり劣化することで接触不良が起こります。 |
|

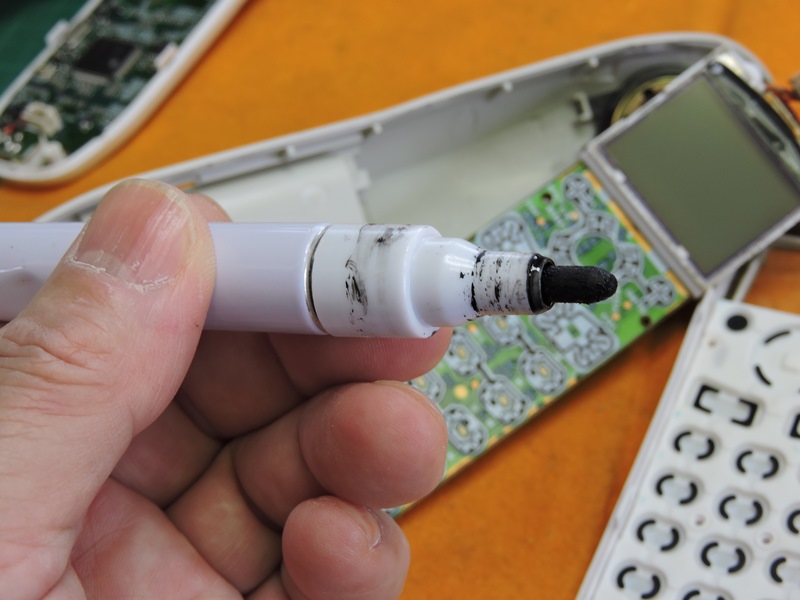

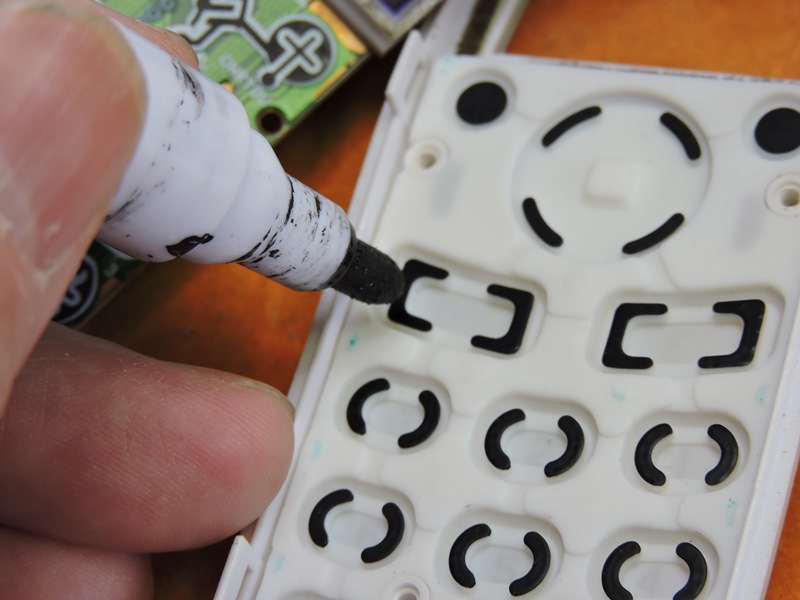

 カーボン塗料を含む専用ペンで導体を形成し直します。 完全に乾燥するのを待ち２～３回重ね塗りします。 |
||

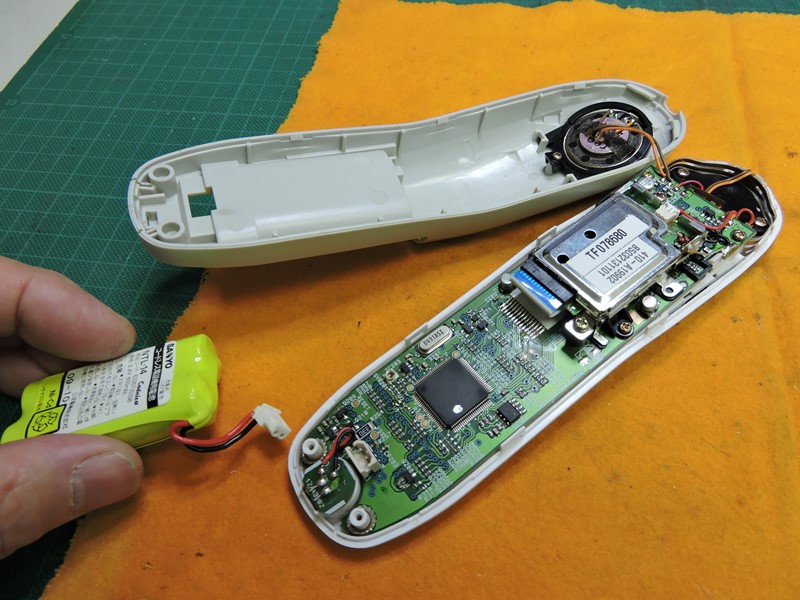

 本体を組み上げる前に 動作テストを行います。 |

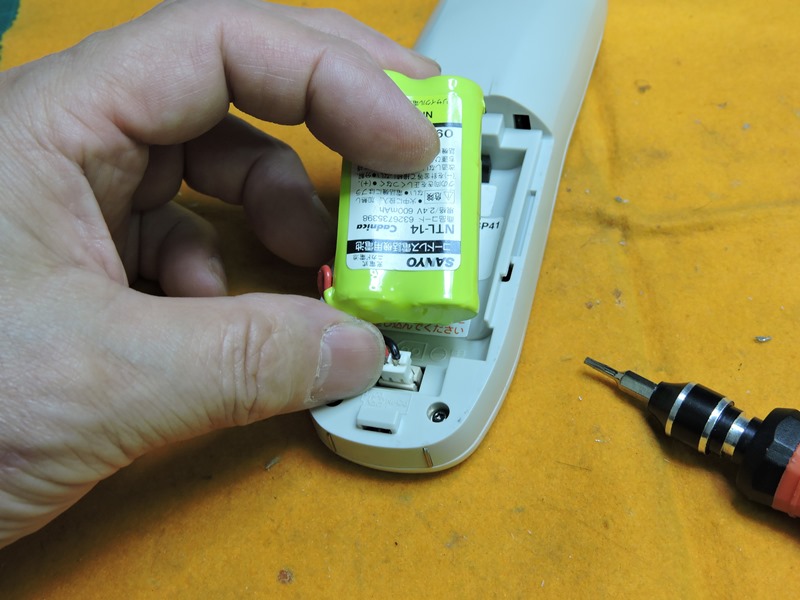

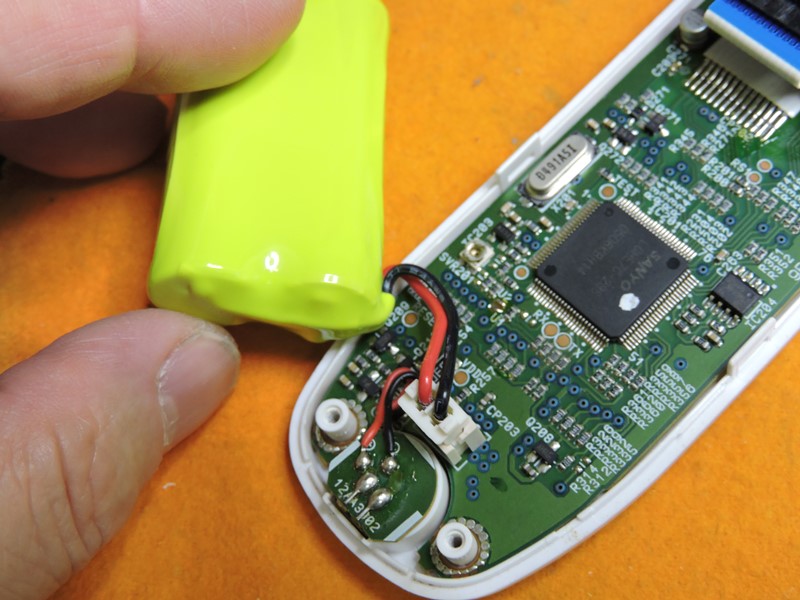

 付属のバッテリーを 一時接続します。 |
|

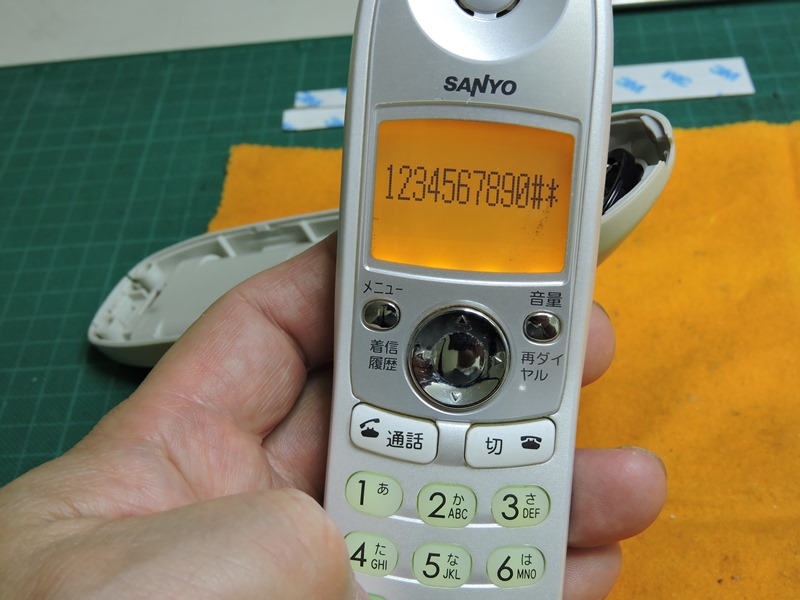

 全ての数字・記号・機能 ボタンの動作を確認します。 |

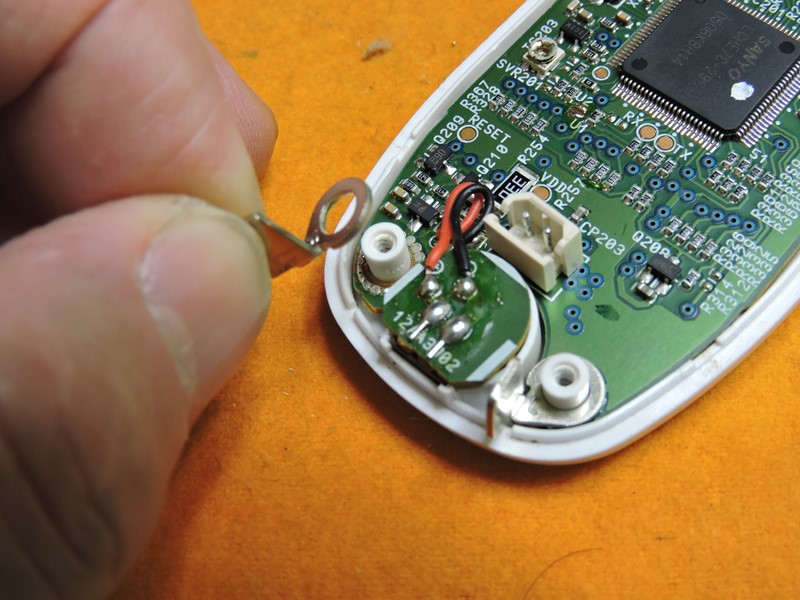

 組み上げに入ります。充電用外部 端子になる金属部品を入れます。 |
|

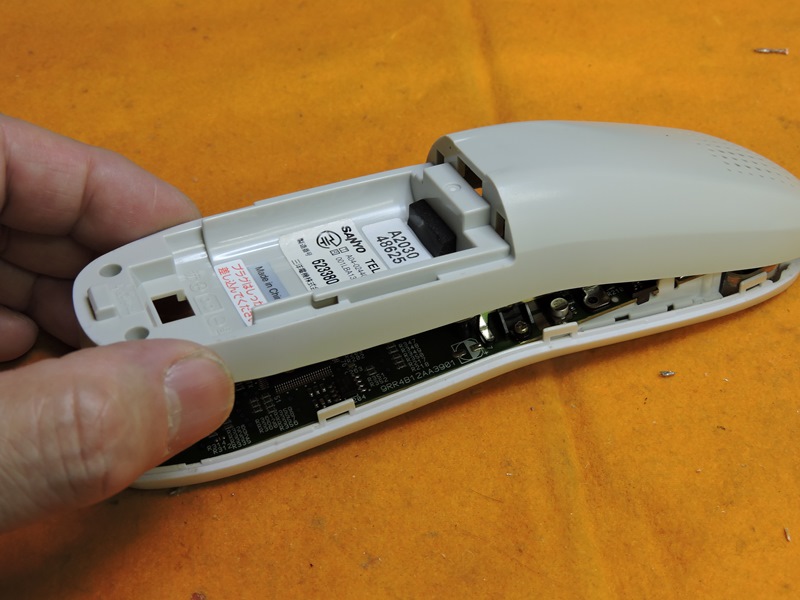

 上下のカバーを元通りに 正確に嵌め合わせます。 |

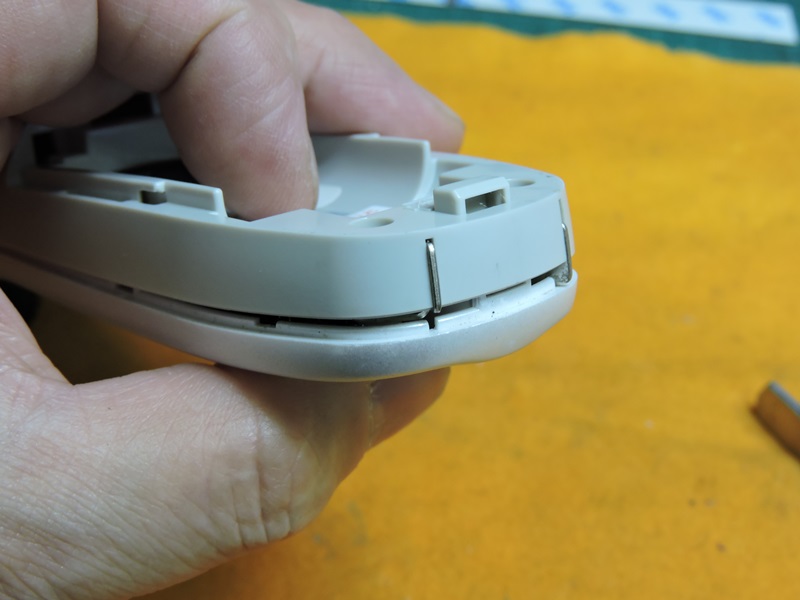

 充電端子の金具はカバー下部の スリットに入り込みます。 |
|

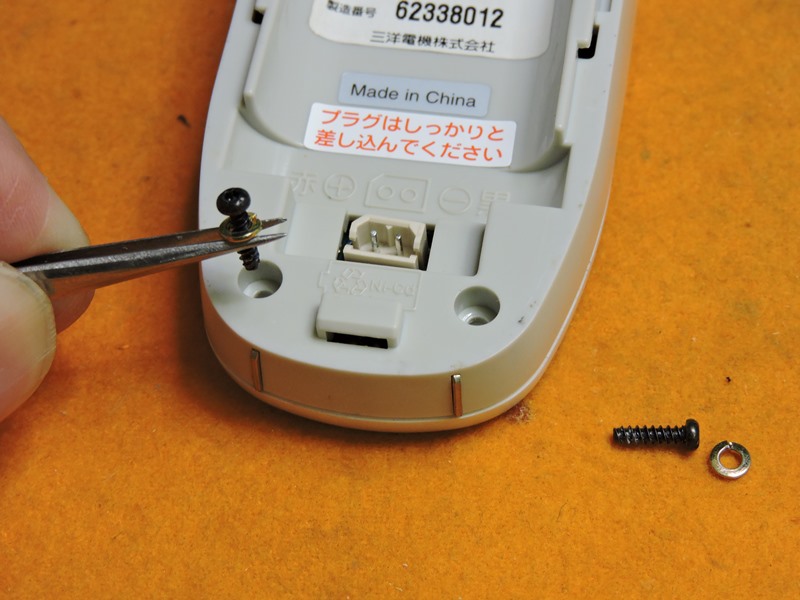

 ネジを締めて上下カバーを しっかり固定します。 |
 あらためてバッテリー（充電式電池）を 装填します。標準のＮｉ－Ｃｄ電池です。 |
|

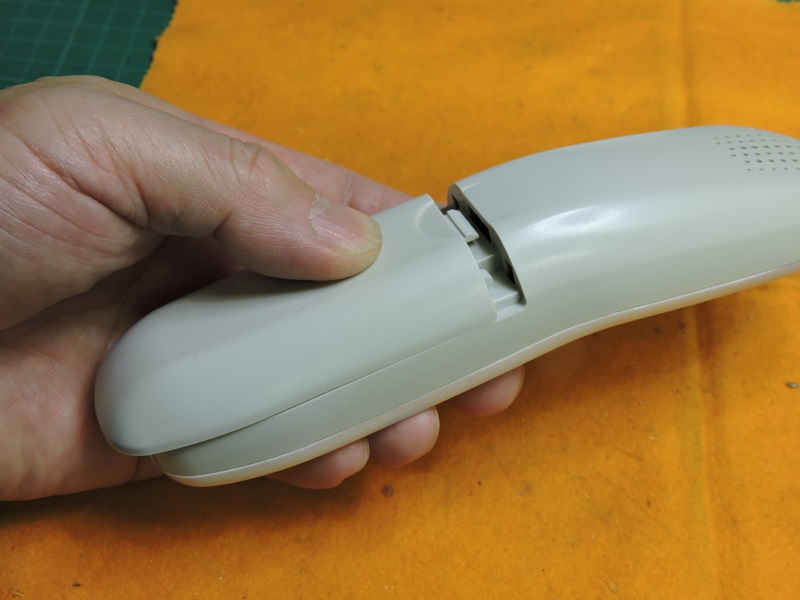

 電池カバーを戻します。退色のため ２台の子機間で色合いが異なります。 |
 再度全機能について動作を確認します。 軽くボタンを押すだけで正しく動作します。 |
|

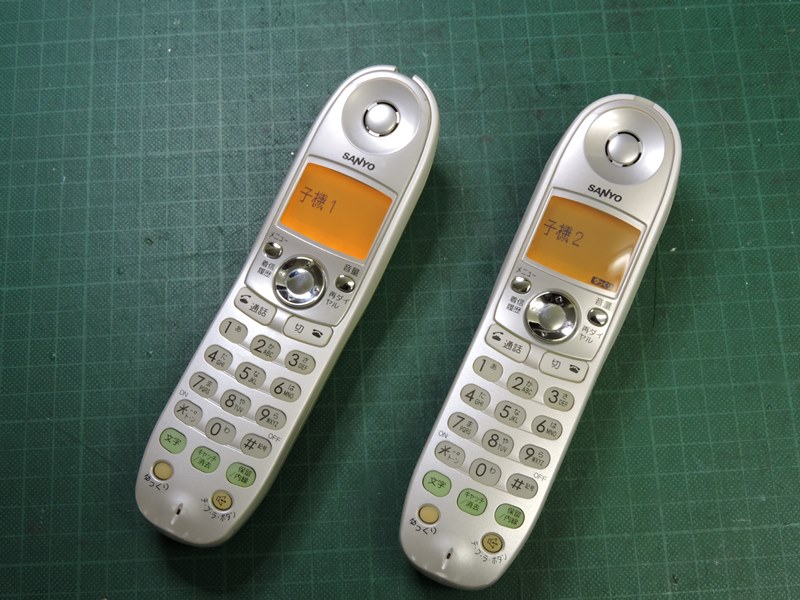

 ２台とも修理を終えました。メーカーに修理を依頼すると、おそらくラバーシートが交換される のでしょう。さもなくば子機自体の買い替えを勧められます。守谷工房もご検討下さい。 |
||
|
||
