| ・大型加湿器修理（２０１６．１２．２３） |
 施設で使われている大型強力加湿器修理の依頼をいただきました。 とにかく大きいです。故障状況は、これまで修理してきたものと同様 ミストが出なくなったとのことです。小型加湿器で修理実績を重ねて きたので、何とか修理できるだろうと工房に持ち運んできました。 |
||

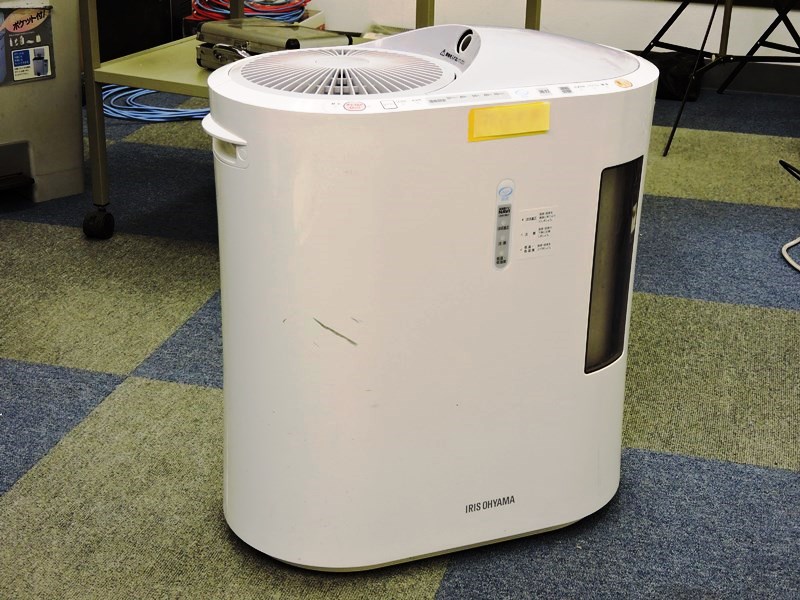

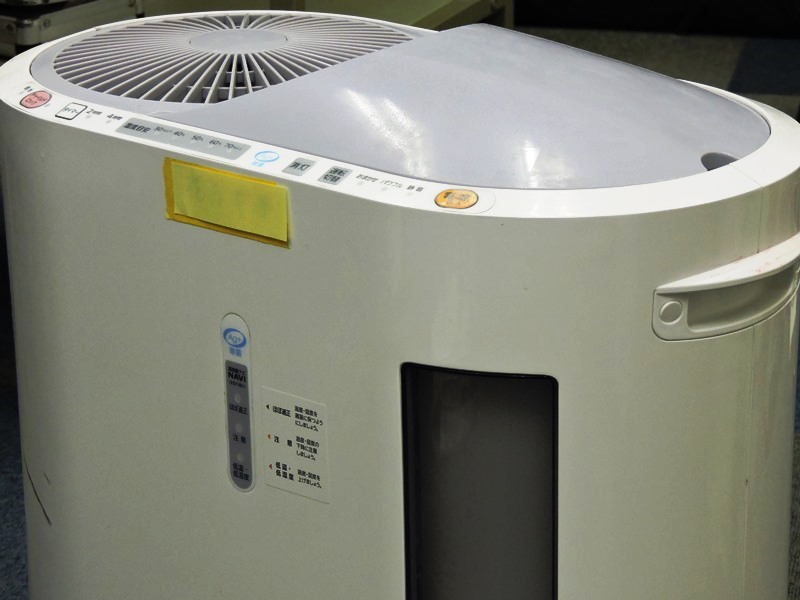

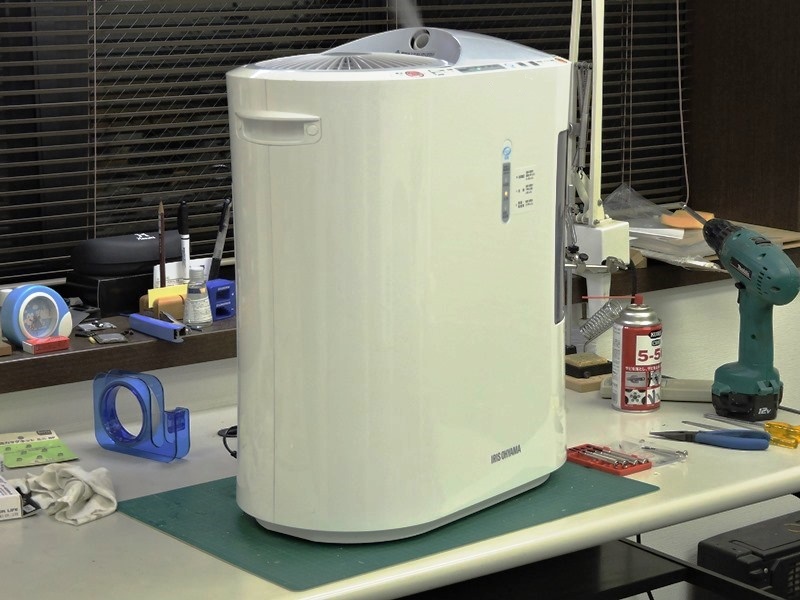

 アイリスオーヤマ製、ＰＨＡ－１０００ 「強力ハイブリッド加湿器」です。 |

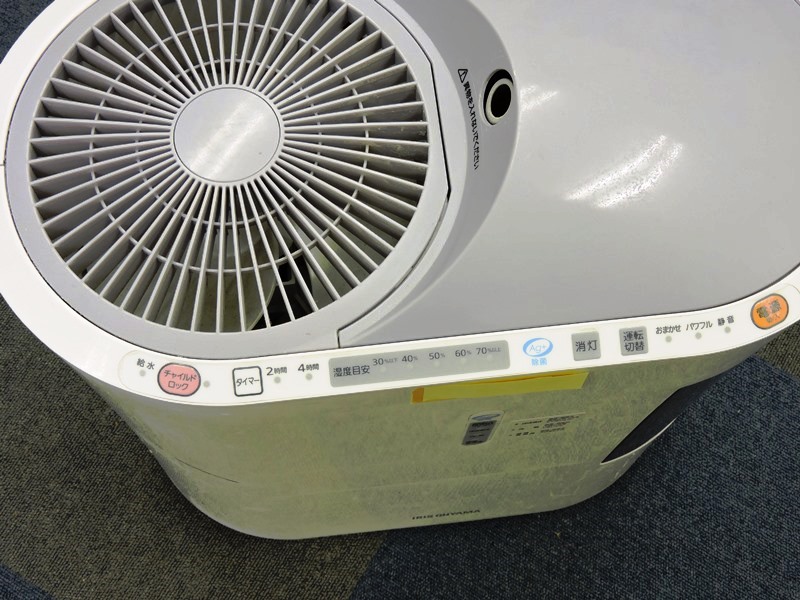

 大型のファンを内蔵し、発生させた ミストを広範囲に拡散させます。 |
|
 ８リットルのタック容量で、１７畳の 木造和室を８時間にわたり加湿します。 |

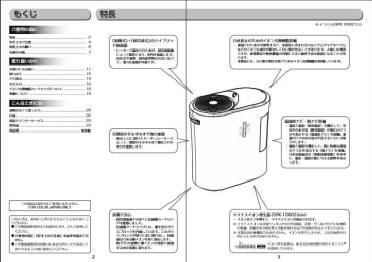

 超音波振動子とヒーター併用によるハイブリッド 加湿方式です。ネット上の取扱説明書はＳＰＫから 始まる型番で、アイリス社直販モデルのようです。 |
|

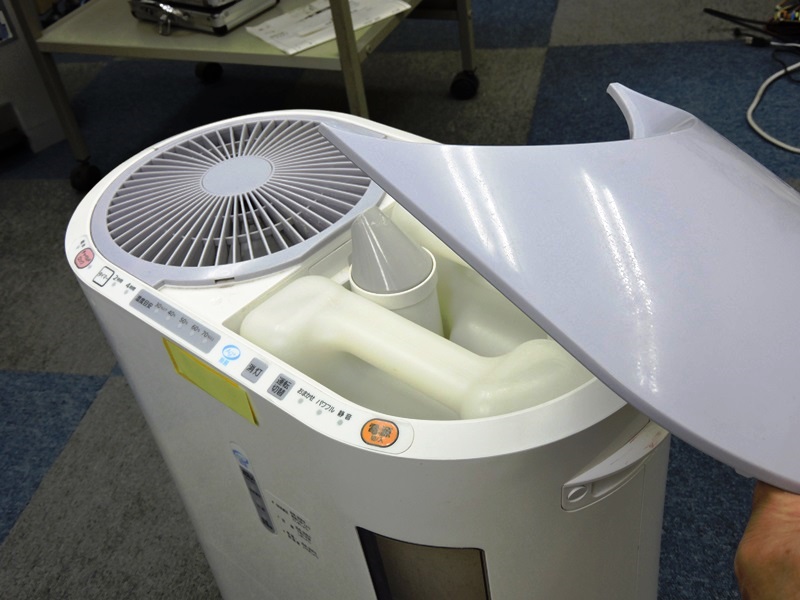

 内部を点検するため まず上蓋を外します。 |

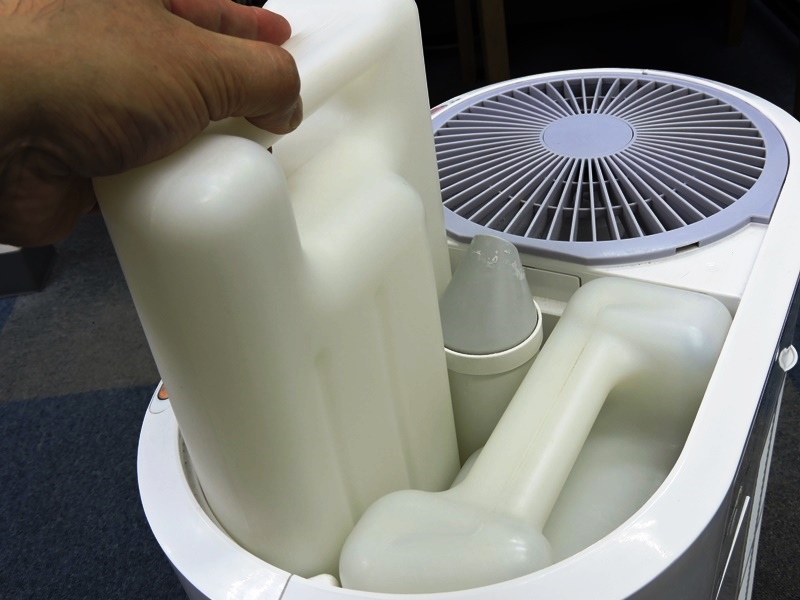

 内蔵されている４リットル タンク２本を抜きます。 |
|
 運転モードを切り替えると、８リットルの 水で１８時間近く連続加湿が可能です。 |

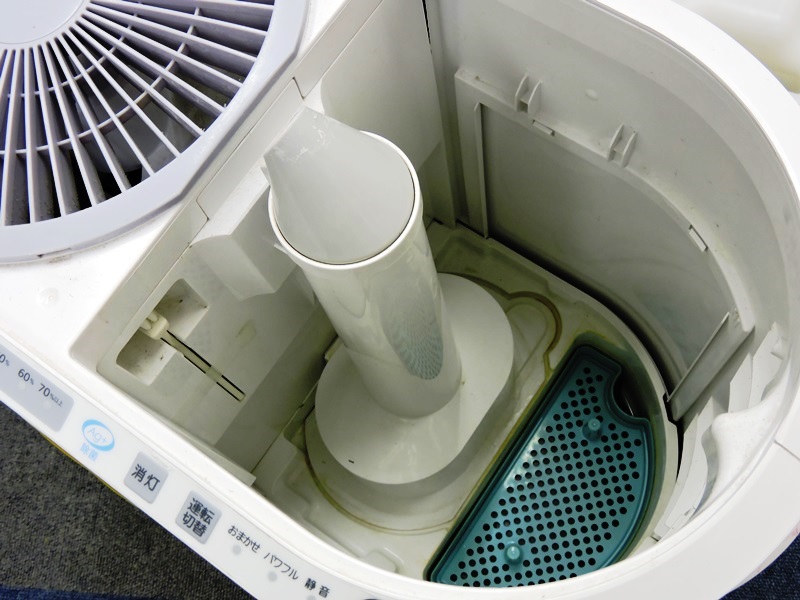

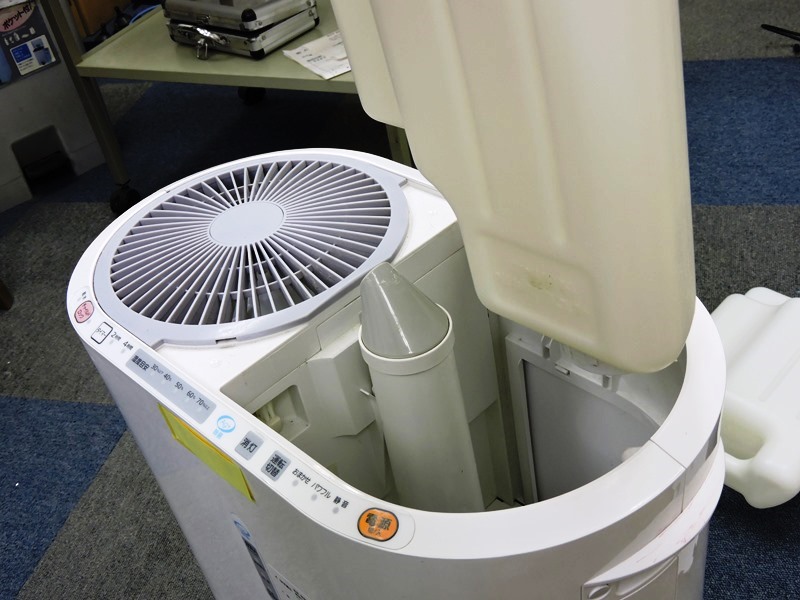

 タンクを抜き取ると、中央に加湿筒 （ミストを上部に導く）が現れます。 |
|

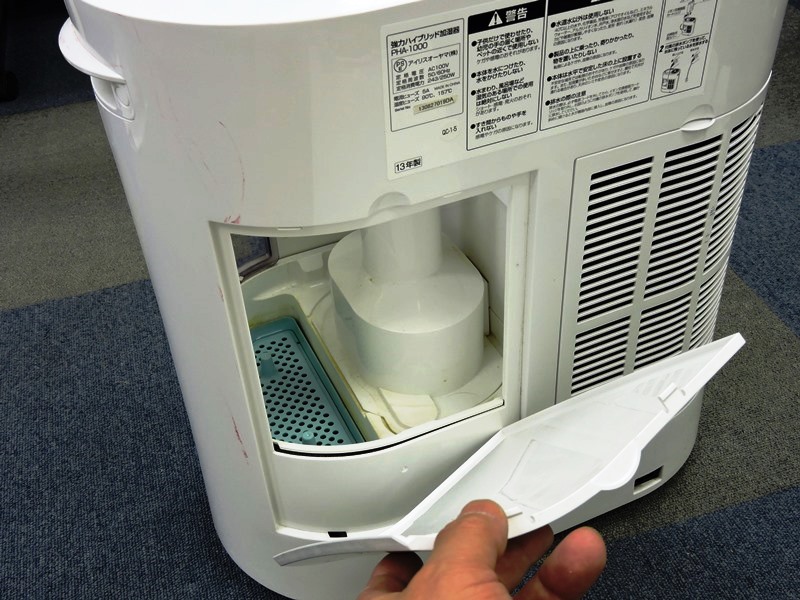

 側面の掃除用窓カバーを取り外します。 ここから内部の手入れができます。 |

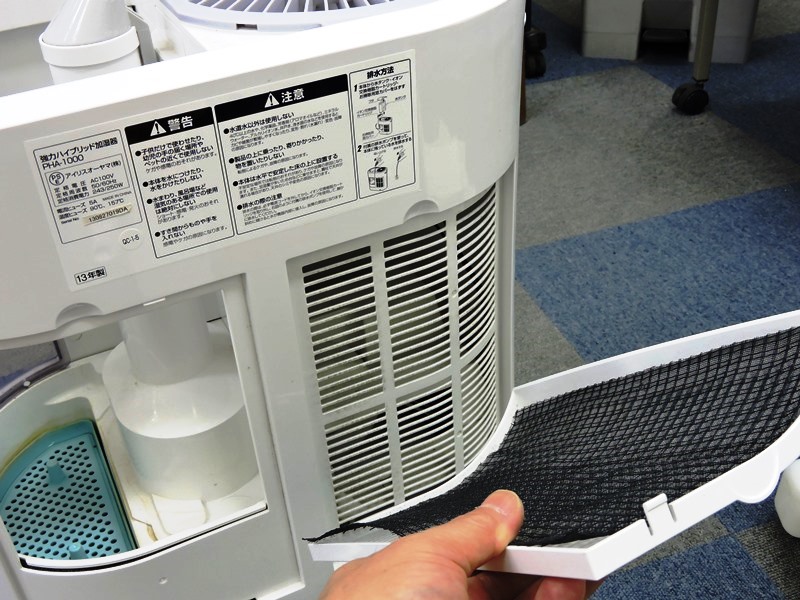

 すぐ隣の吸気口カバーを取り外します。内側に エアフィルターが取り付けられています。 |
|
 加湿筒を引き抜きます。手入れが しやすいよう簡単に外れます。 |

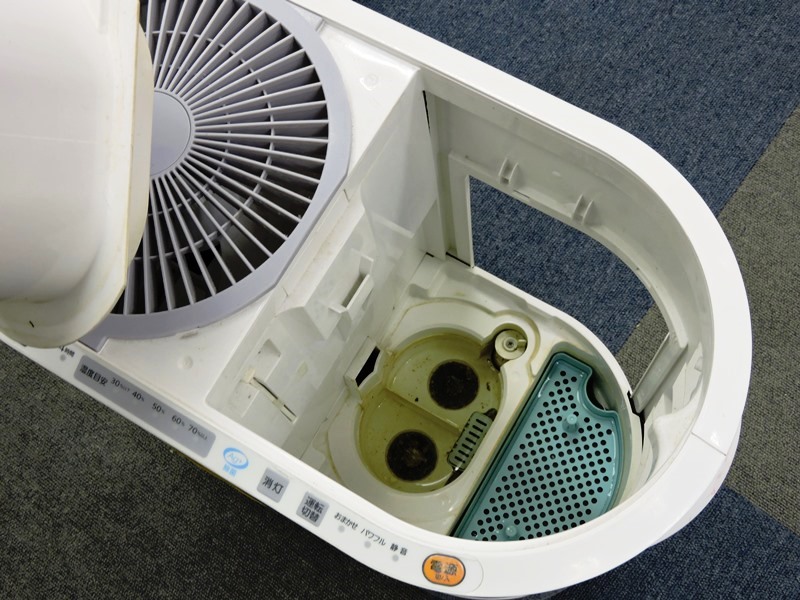

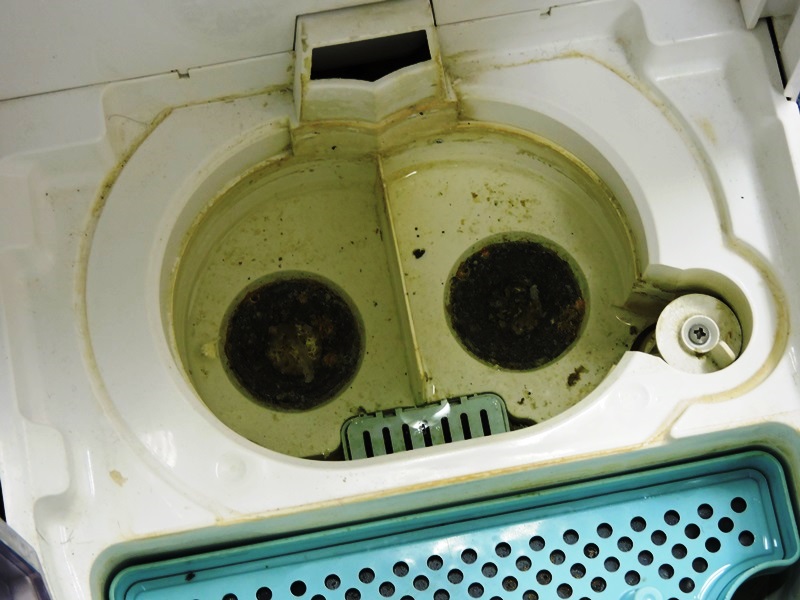

 超音波振動子が２個取り付けられて います。小型加湿器と同じもののようです。 |
|

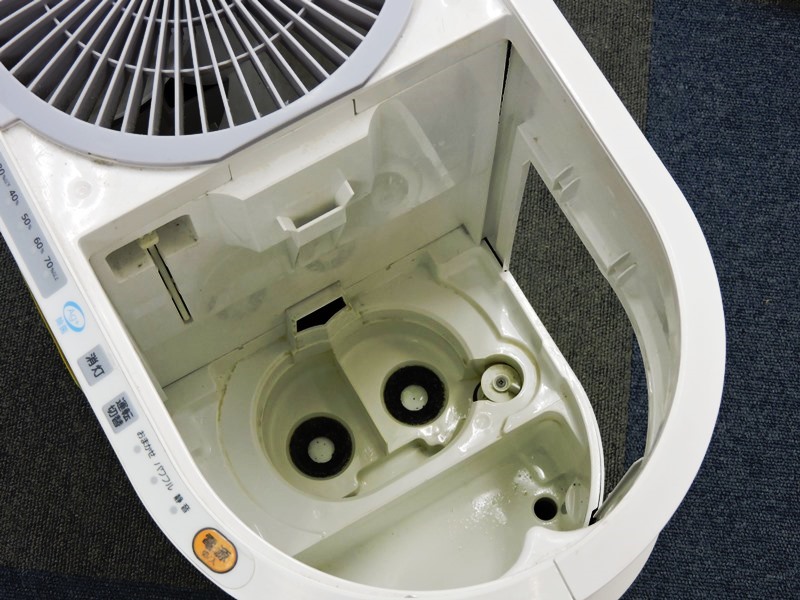

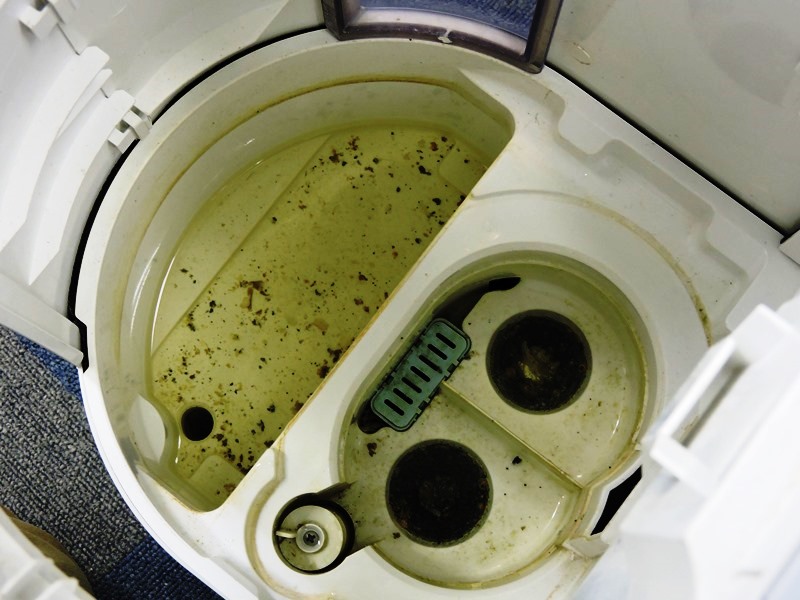

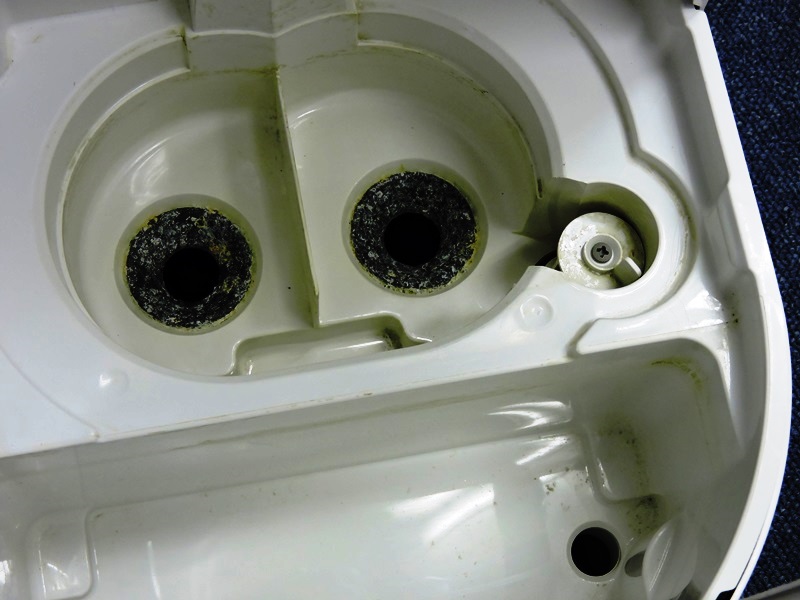

 振動子の周りに、まだ水が残っています。 ゴミが浮遊しひどい汚れ方をしています。 |

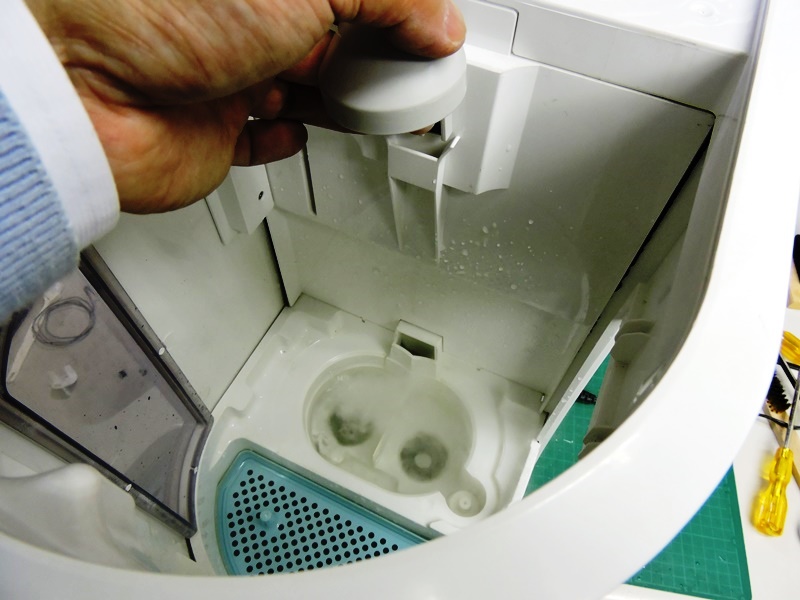

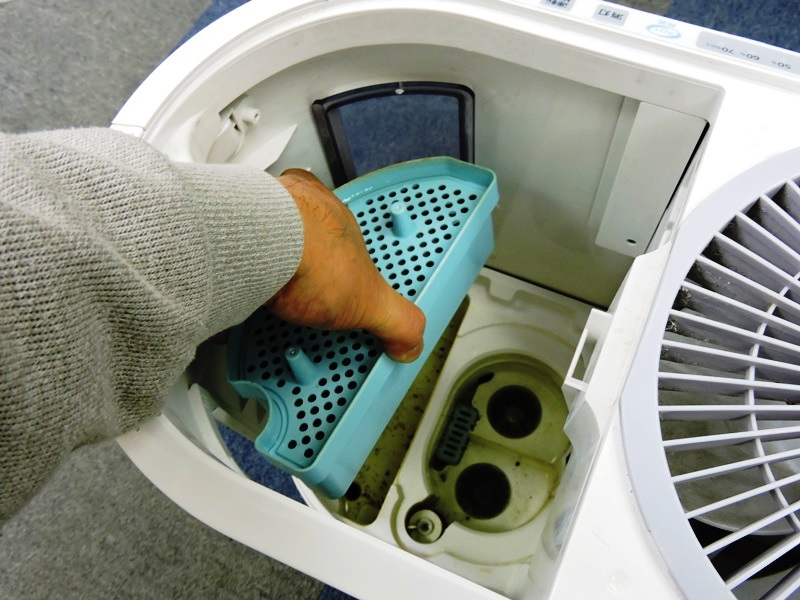

 イオン交換樹脂カートリッジを引き上げます。 カルキの発生を抑える働きがあります。 |
|
 カートリッジの入っていた底部分にも水が残り 変色してほとんど汚水の状態です。 |
||
 取りあえず残っていた水を捨てました。付属の スポイトではなく、逆さにして一挙に放り出します。 |

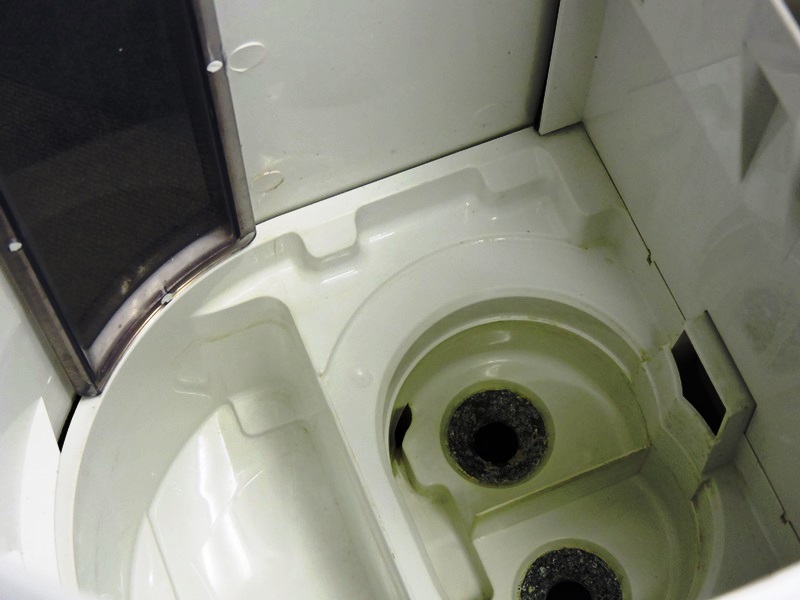

 水道水を注ぎ濯いでは捨てる作業を繰り返す ことで、砂のような沈殿物も取り除きました。 |
|
 カートリッジの効果でいくらかはマシですが、 こびり付いたカルキや垢は薬品で取り除きます。 |
 ミストが発生しないのは、ほぼ超音波 振動子の劣化・寿命が原因でしょう。 |
|

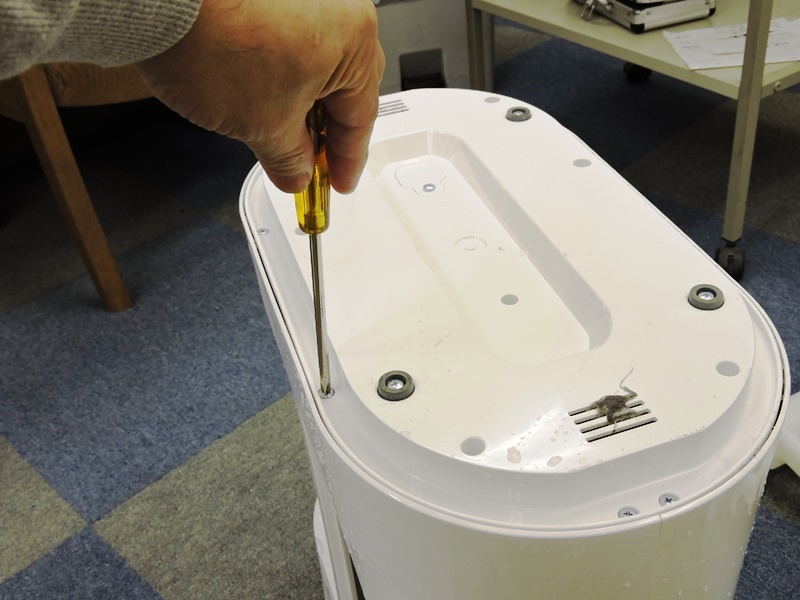

 劣化した超音波振動子を交換します。 内部にアクセスするため底蓋を外します。 |
 本体が大型だけに、底蓋の取り付けも厳重 です。計１５本のネジで固定されています。 |
|

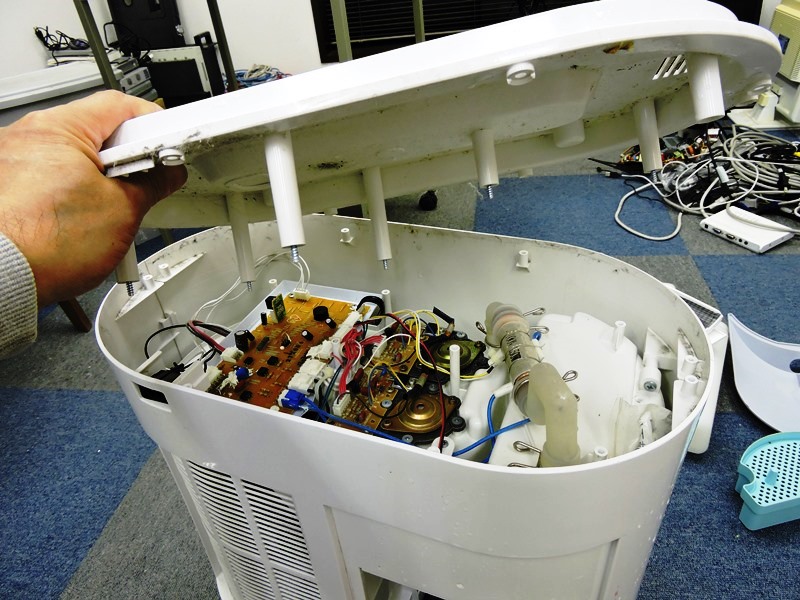

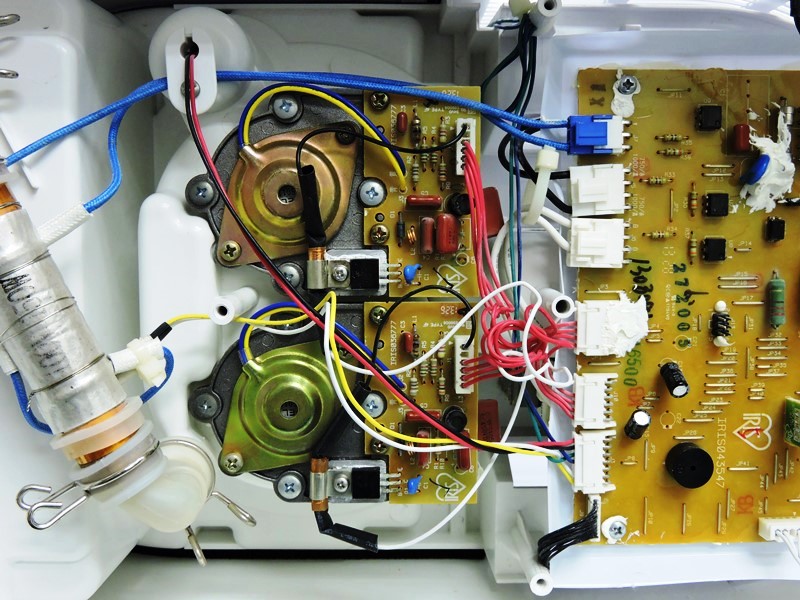

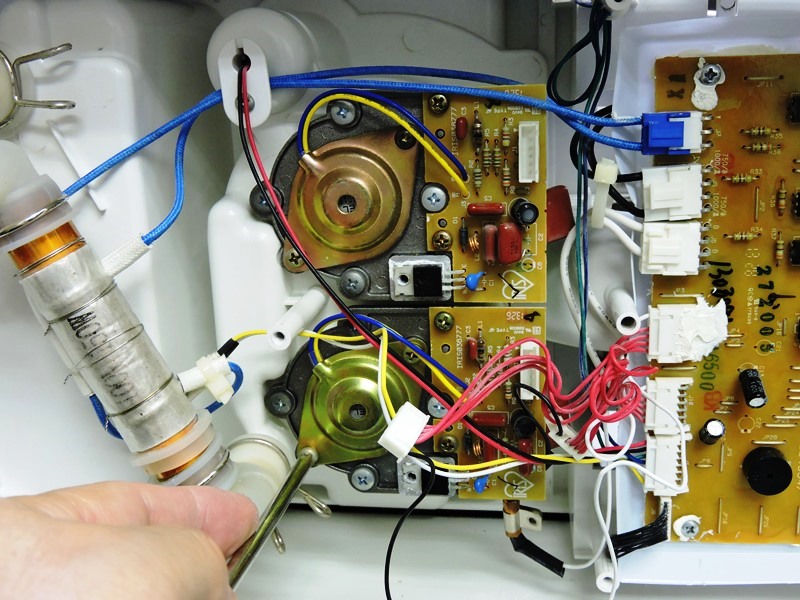

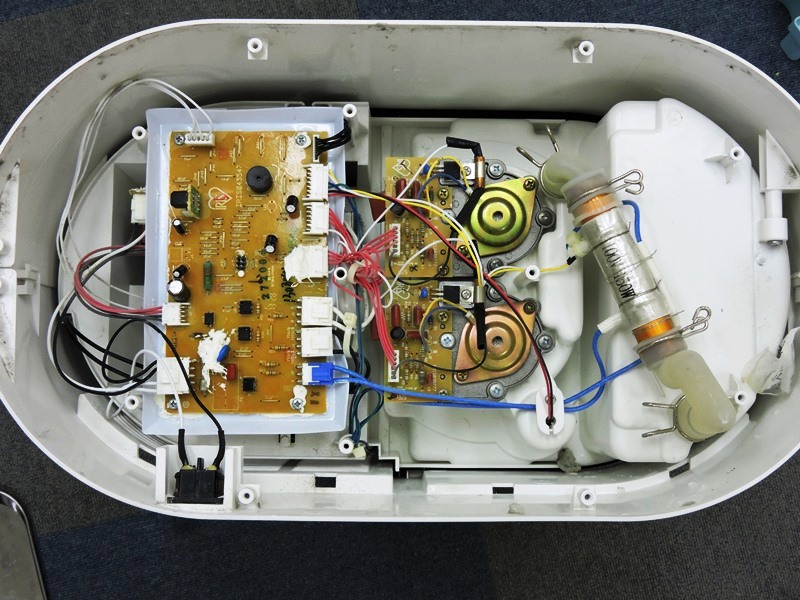

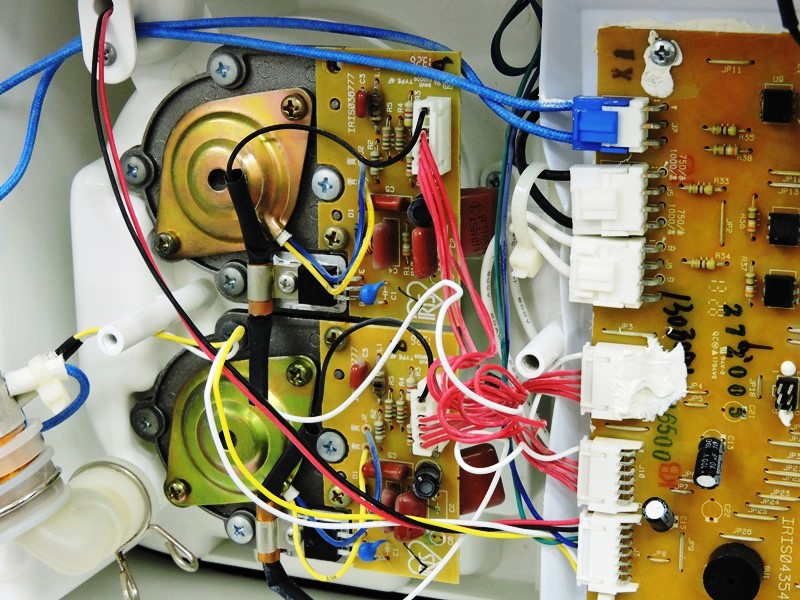

 本体内部の電気回路部分が露出しました左側に制御回路、その奥に電源回路、中央に超音波 振動子とドライブ回路が見えます。右側の給水パイプに加熱用ヒータが取り付けられています。 |
||

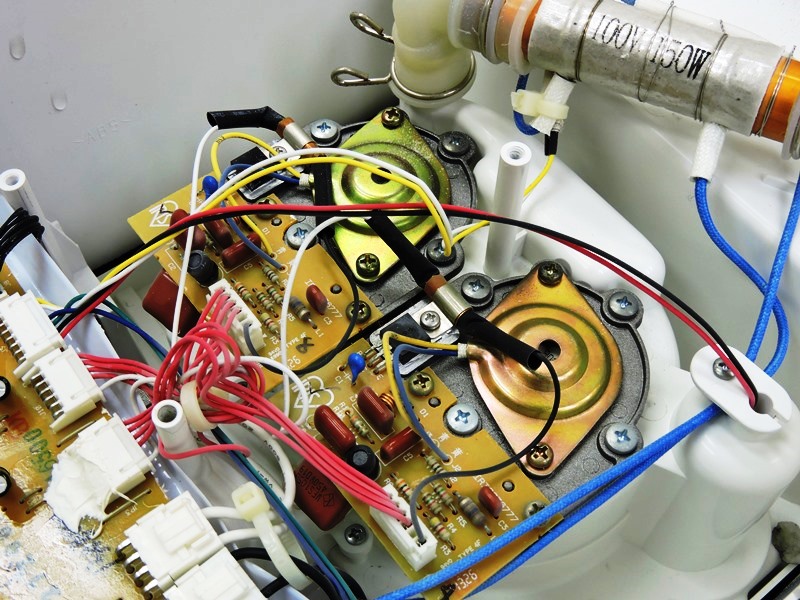

 超音波振動子・ドライブ回路ともに、小型の 加湿器と同様のものが２組使用されています。 |

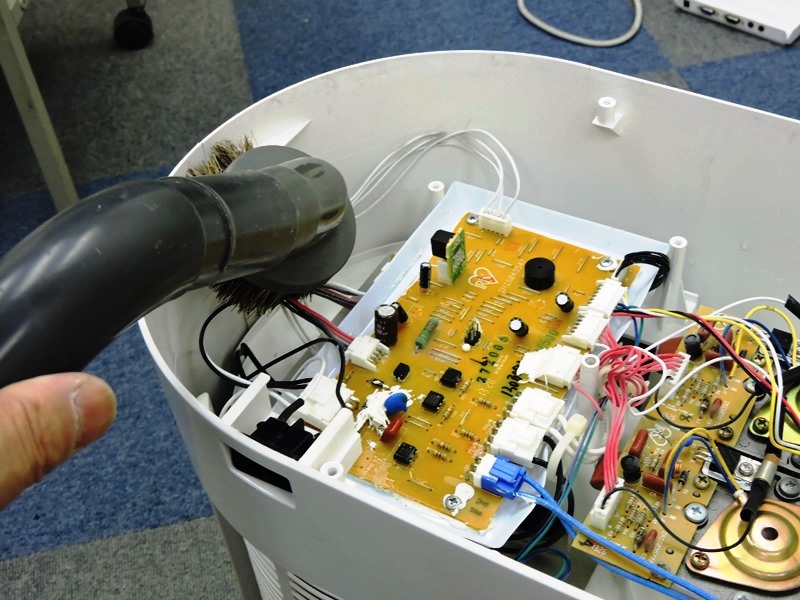

 修理に先立って内部を清掃します。 カルキと埃にまみれています。 |
|
 ドライブ基板上に出力調整用の半固定抵抗器がありま せん。超音波振動子の僅かな劣化で交換が必要です。 |

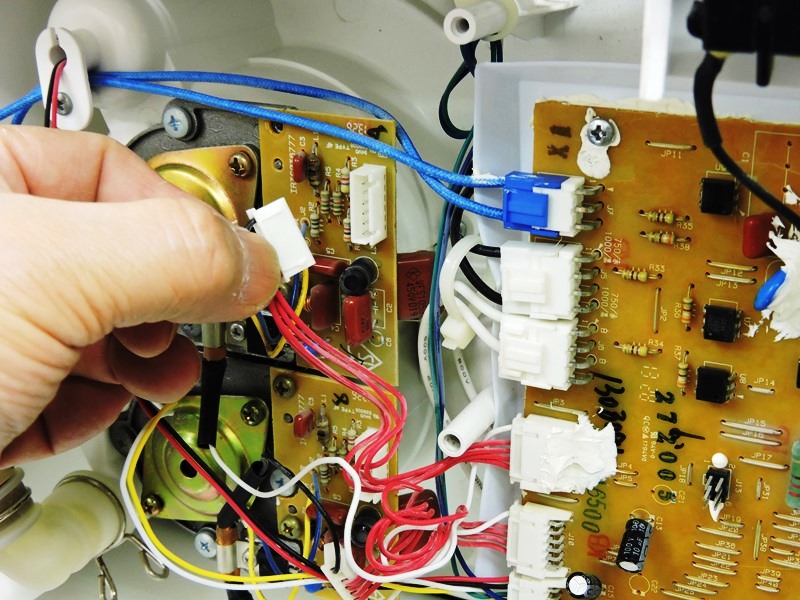

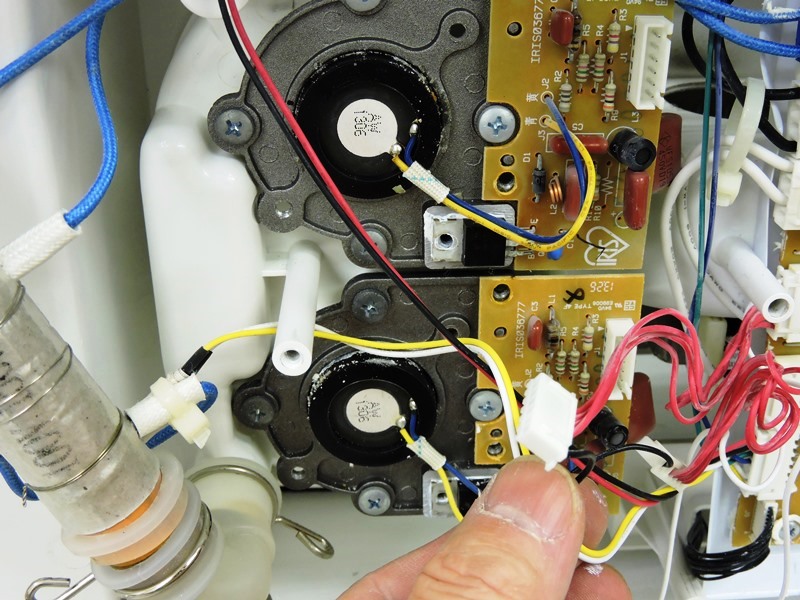

 制御基盤とドライブ基板を接続 しているコネクタを抜きます。 |
|

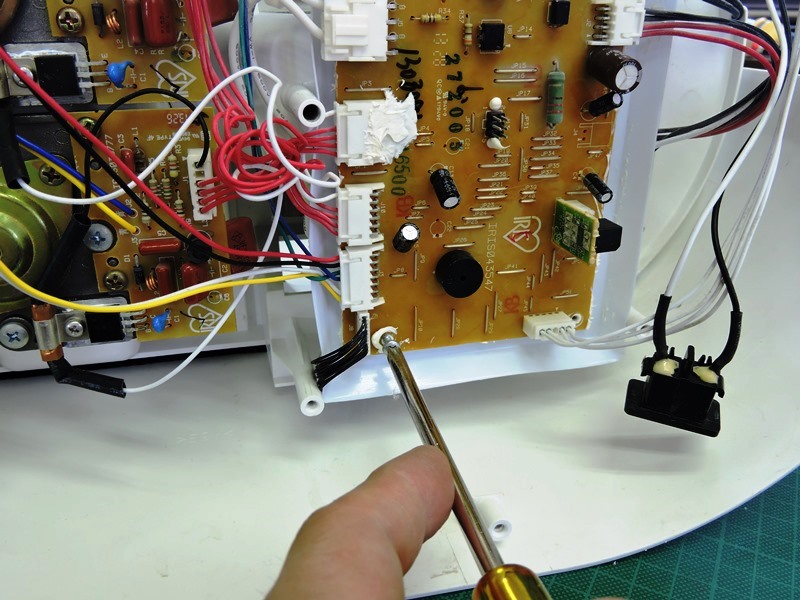

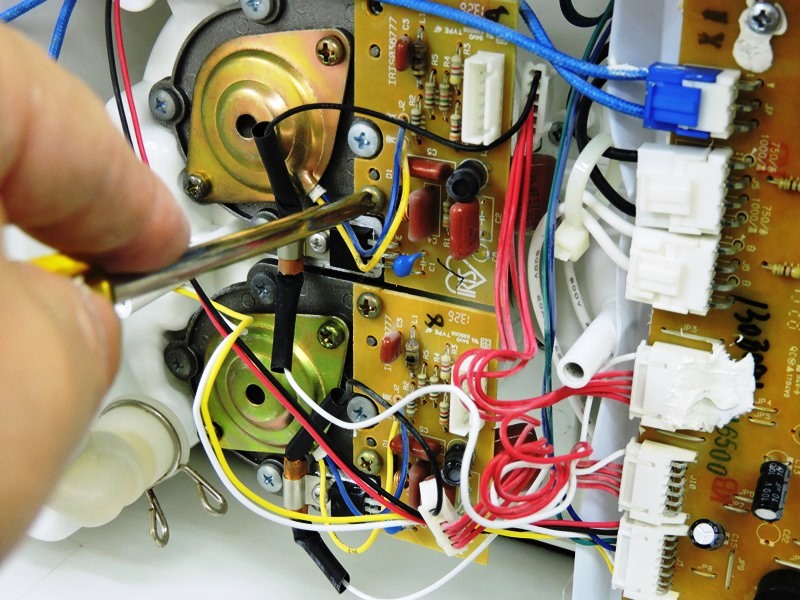

 ドライブ基板を固定して いるネジを緩めます。 |

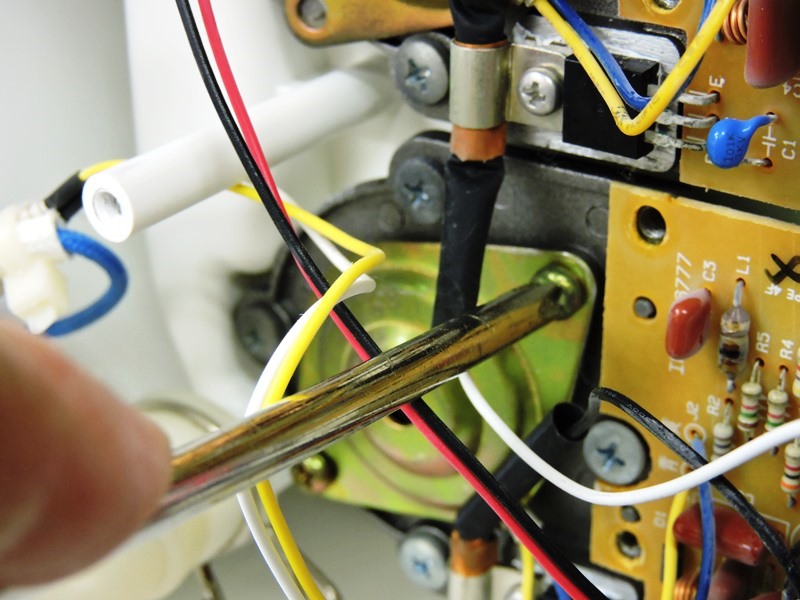

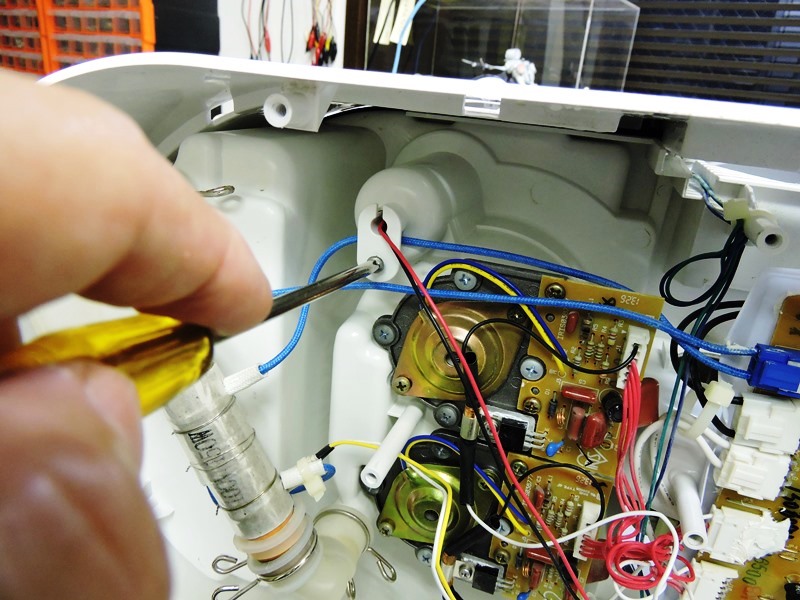

 超音波振動子を固定しているネジを緩めます。 ダイキャスト製のベースに強く固定されています。 |
|
 作業の邪魔になるので、給水パイプヒータの 温度センサーのケーブルも抜いておきます。 |
 ドライブ用のパワートランジスタは、過熱 センサーごとネジで固定されていました。 |
|

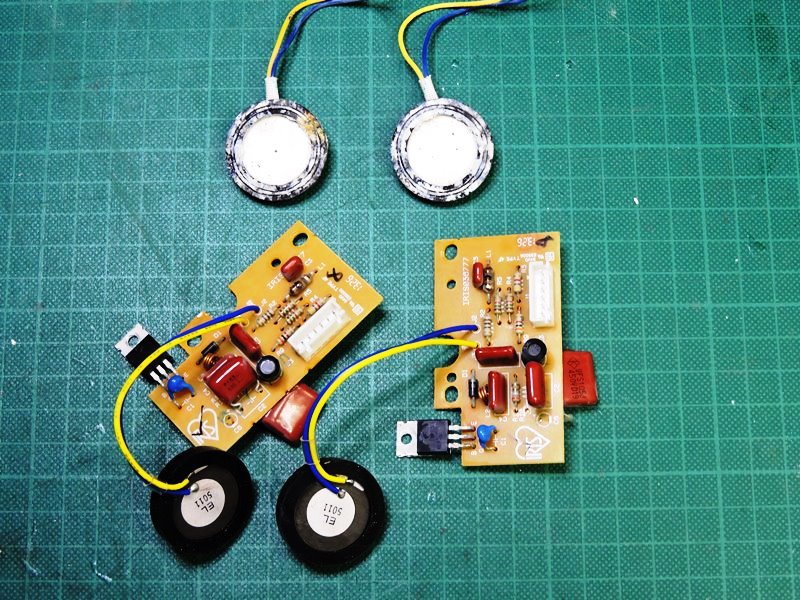

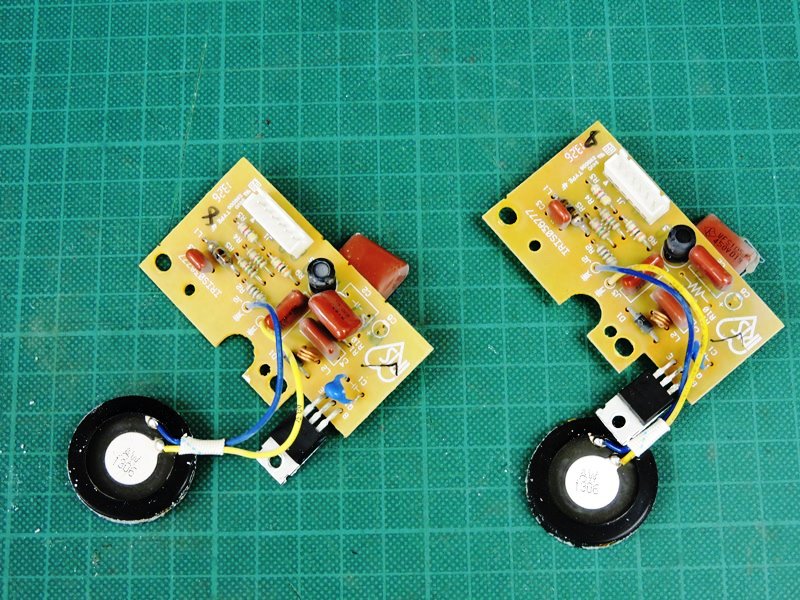

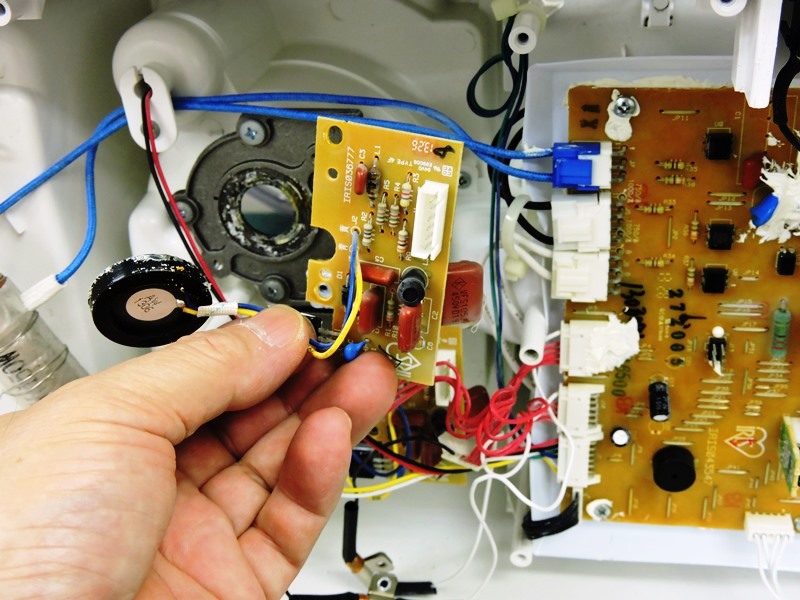

 取り外された２組のドライブ 基板および超音波振動子です。 |

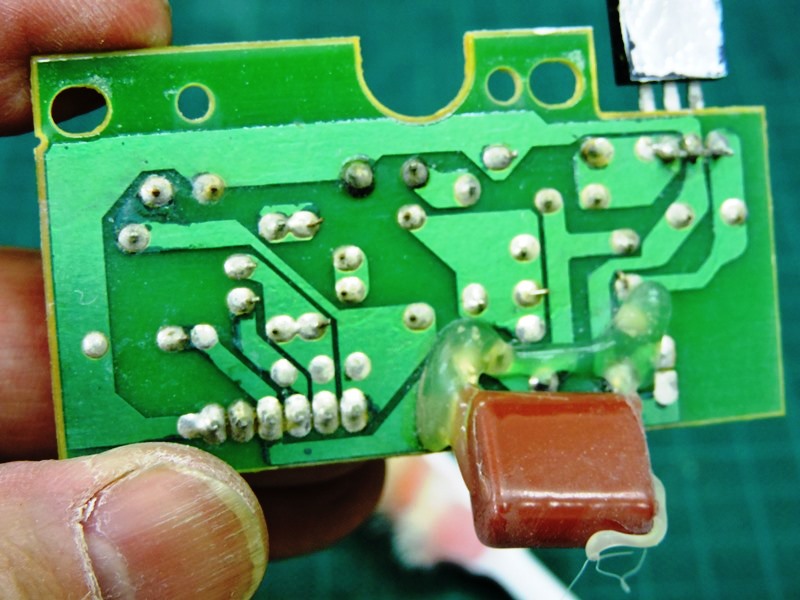

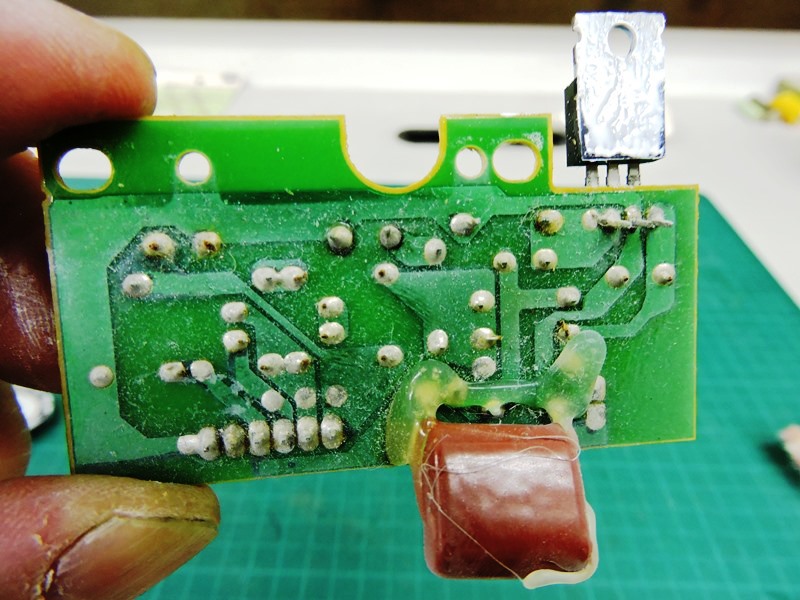

 ドライブ基板の裏側（配線側）を点検 します。カルキと埃が付着しています。 |
|

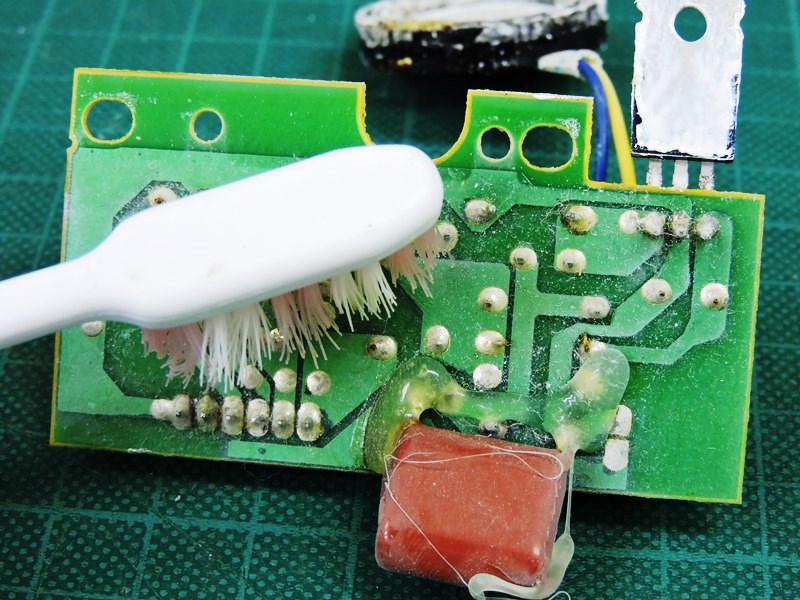

 ブラシで汚れを落とします。配線パターンや 部品の半田付け状態も確認します。 |
 汚れが落ちて綺麗になりました。 特に回路には問題ないようです。 |
|

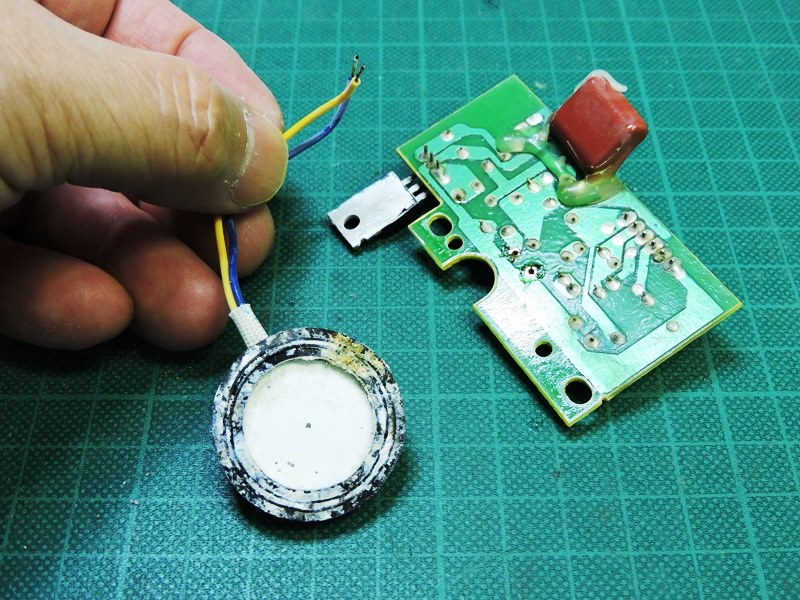

 元の超音波振動子を取り外します。振動面や その周囲にカルキが集積しています。 |

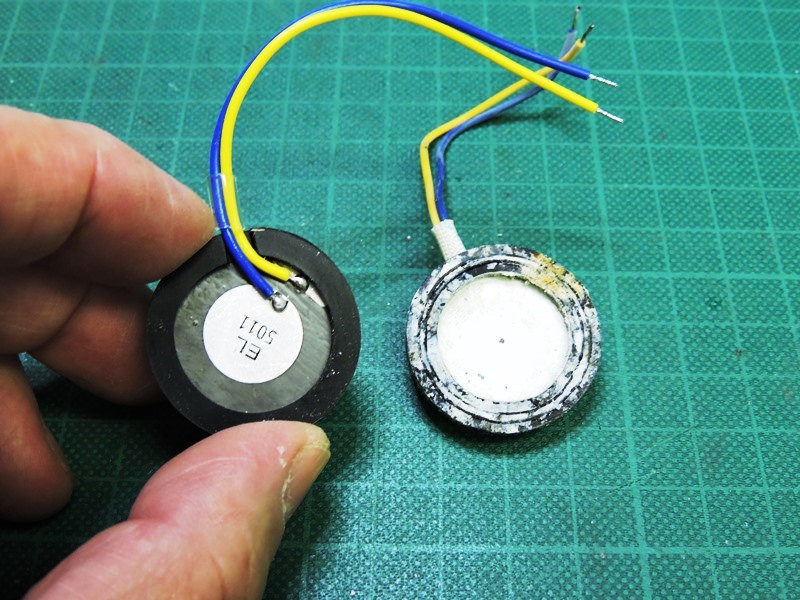

 新しい超音波振動子（左側）と取り外した振動子です。 リード線の色は同じ（青・黄）ですが、極性が逆です。 |
|
 ２組とも新しい超音波振動子に交換しました。新しい方は内側 電極に青色リード、外周部電極に黄色リードが接続されています。 |
||

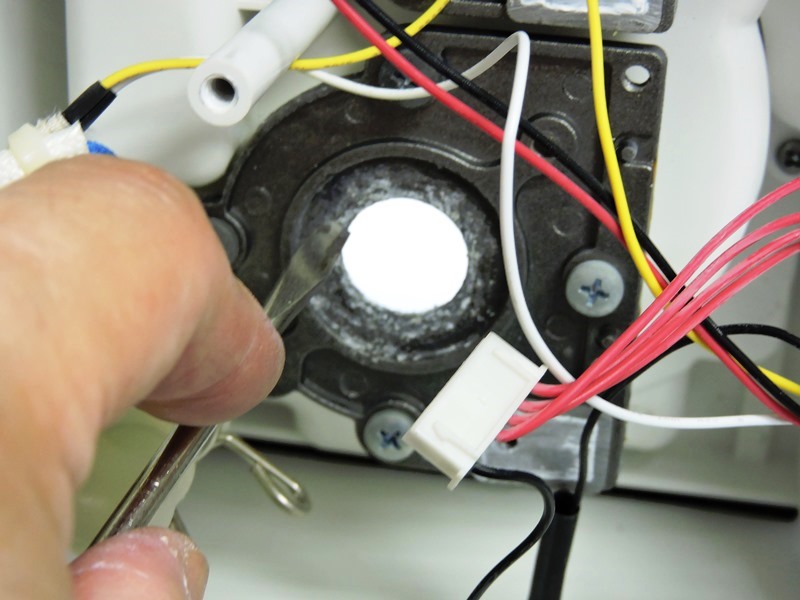

 超音波振動子が取り付けられるダイキャスト製 ベースにもカルキが集積しています。削り落とします |
 金属製カバーを重ねて超音波 振動子をネジで強く固定します。 |
|
 超音波振動子の交換作業終了です。ドライブ基板上に出力調整の 可変抵抗器がないため、このまま一発で動作することを祈ります。 |
||

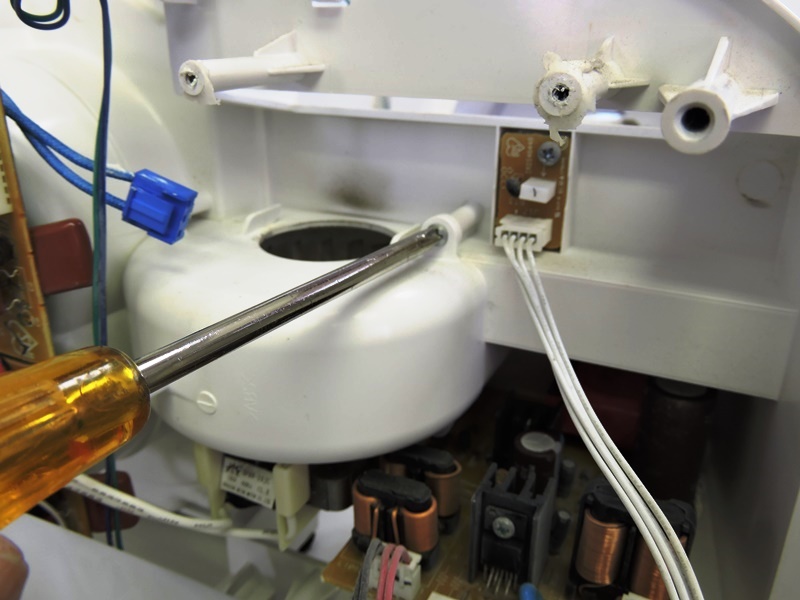

 水位センサーも点検しておきます。 この部分に差し込まれています。 |
 ネジを緩めブラケットごと 手前に引き抜きます。 |
|

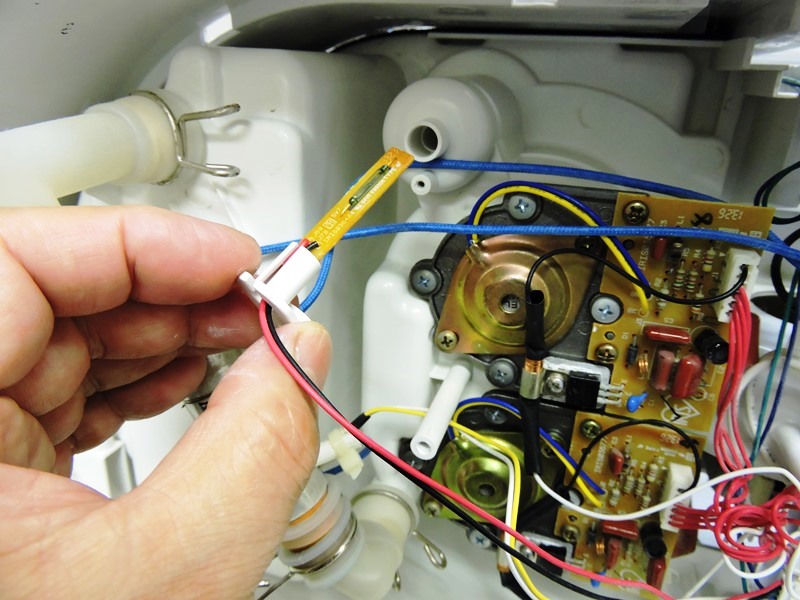

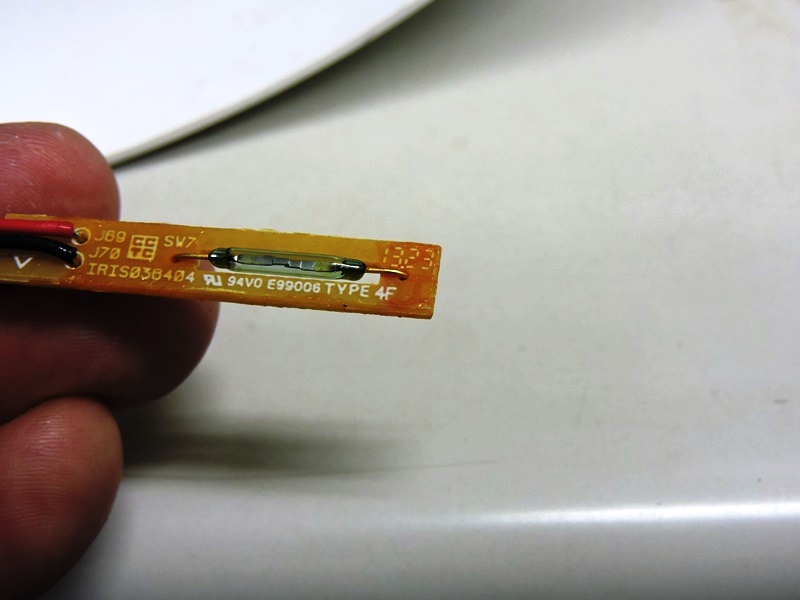

 小型のリードスイッチが使われています。 フロートのマグネットによりＯＮ・ＯＦＦします。 |

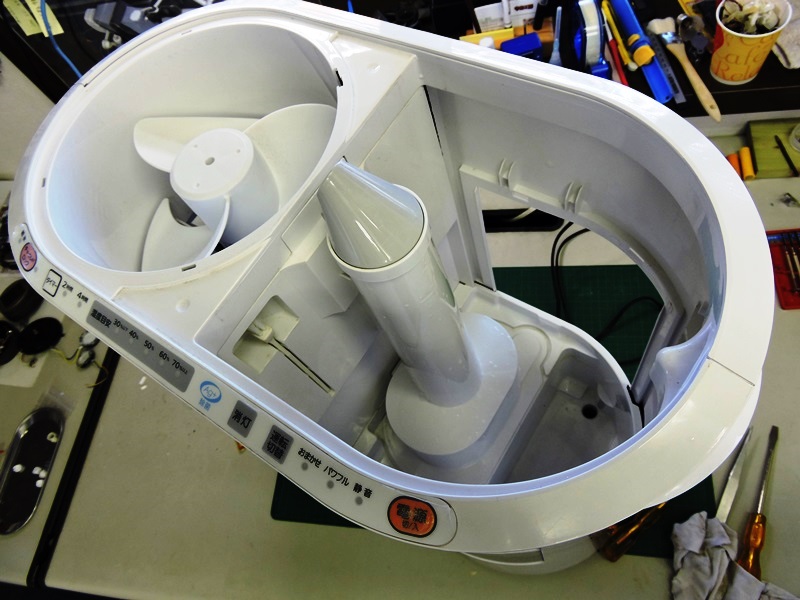

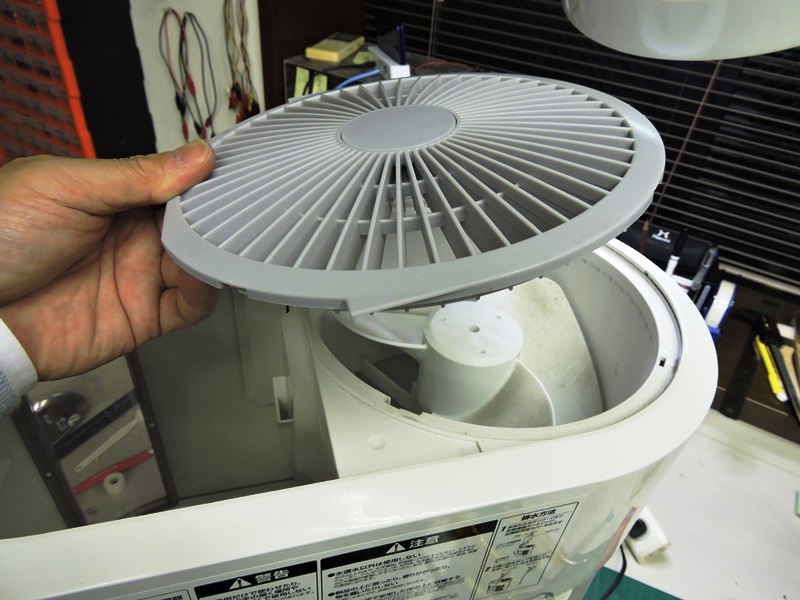

 ミストは内部のシロッコファンに加え、大型プロペラファンに より拡散されます。サーキュレータのカバーを外します。 |
|

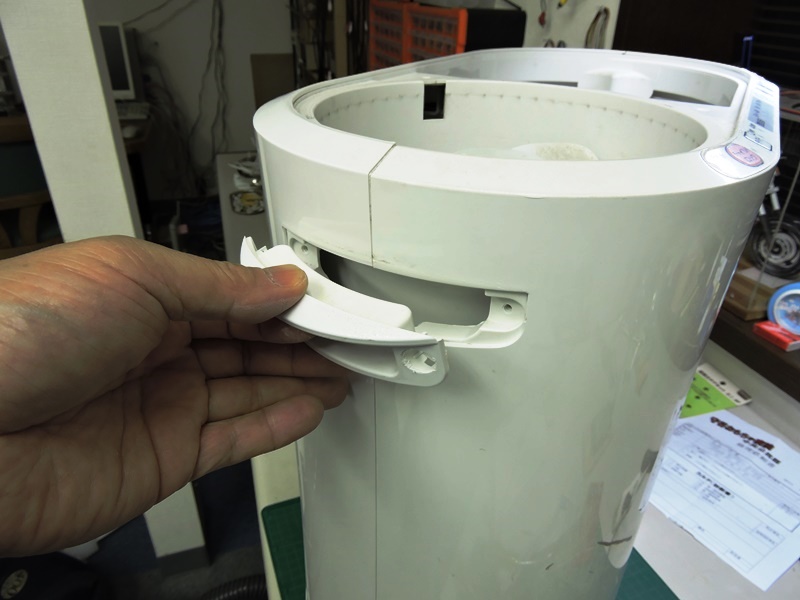

 本体左右の取っ手を外します。 予想外に強くはめ込まれています。 |
 なかなか本体を分解できません。 どこかに隠しネジがありそうです。 |
|

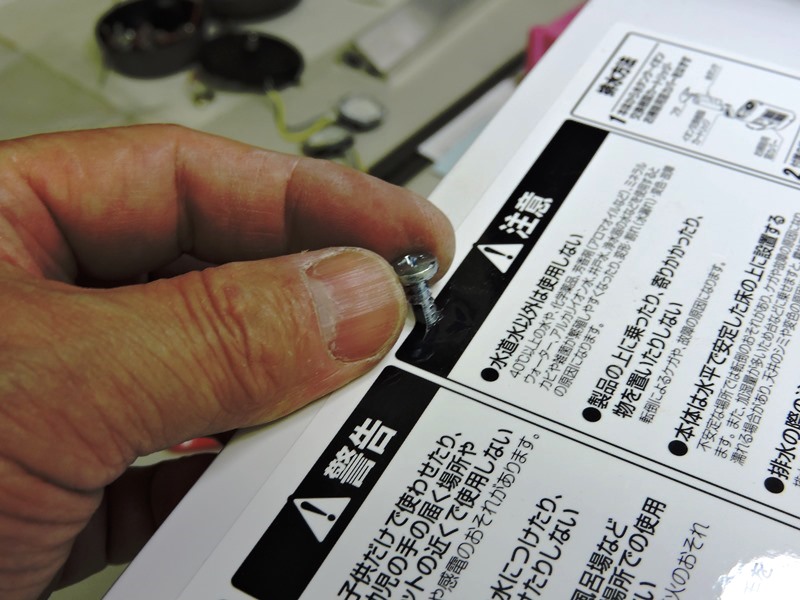

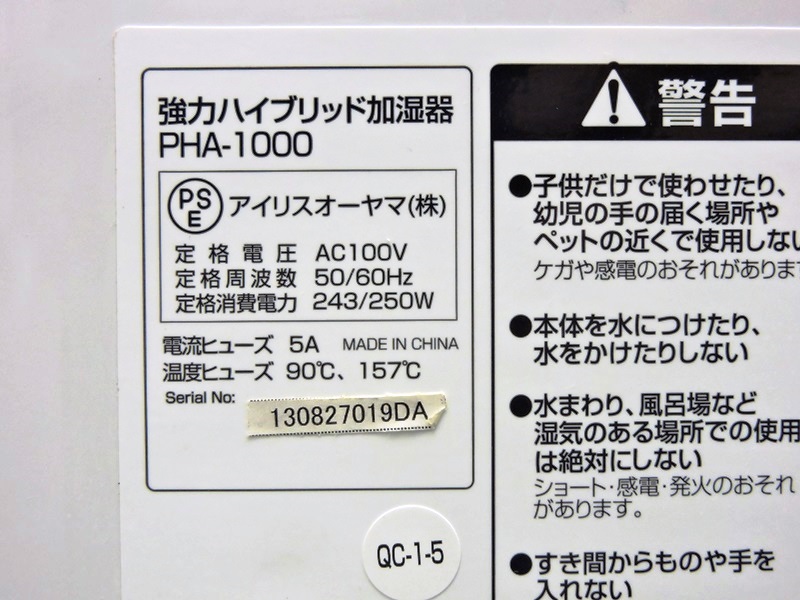

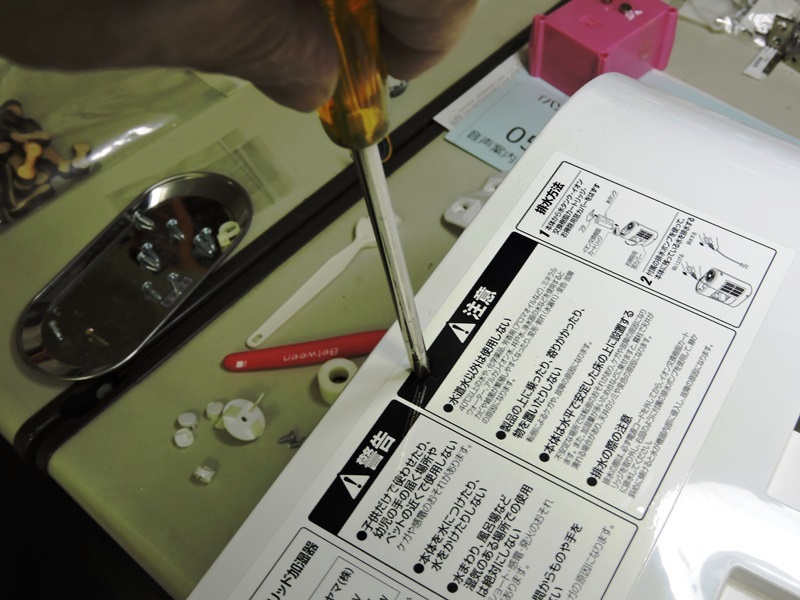

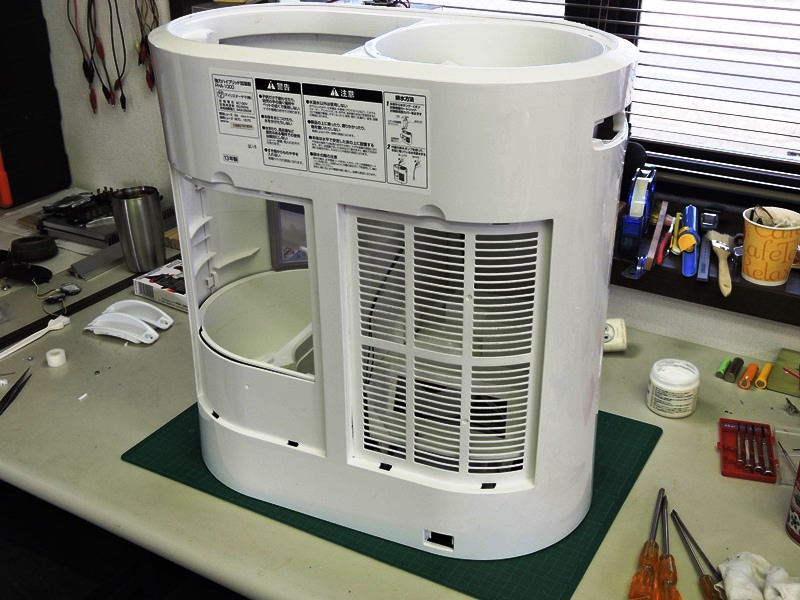

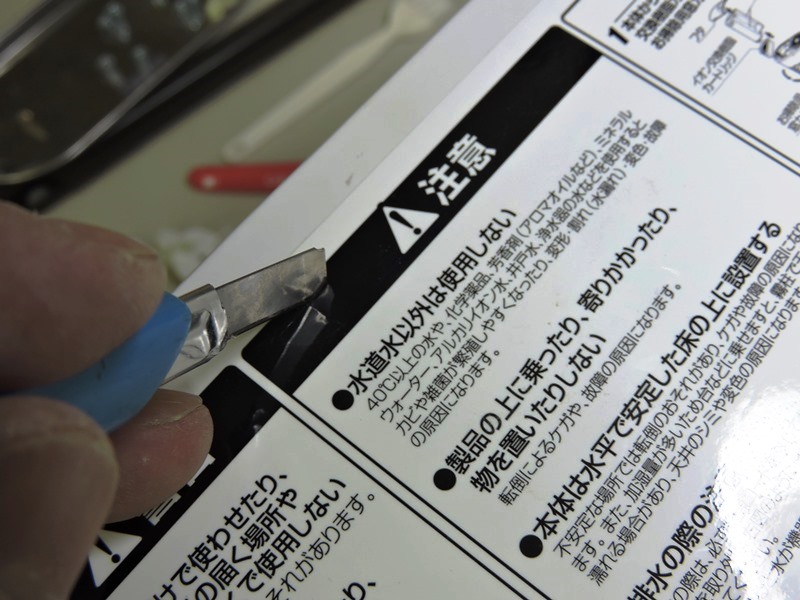

 本体背面の製品シールに隠れて ネジが１本みつかりました。 |

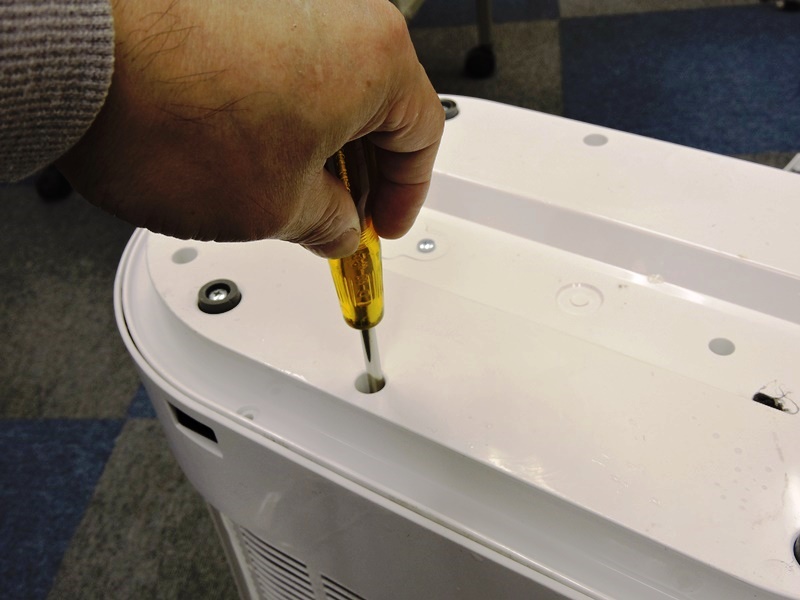

 本体のほぼ中央部分に３ｍｍの タッピングネジが締め込まれていました。 |
|

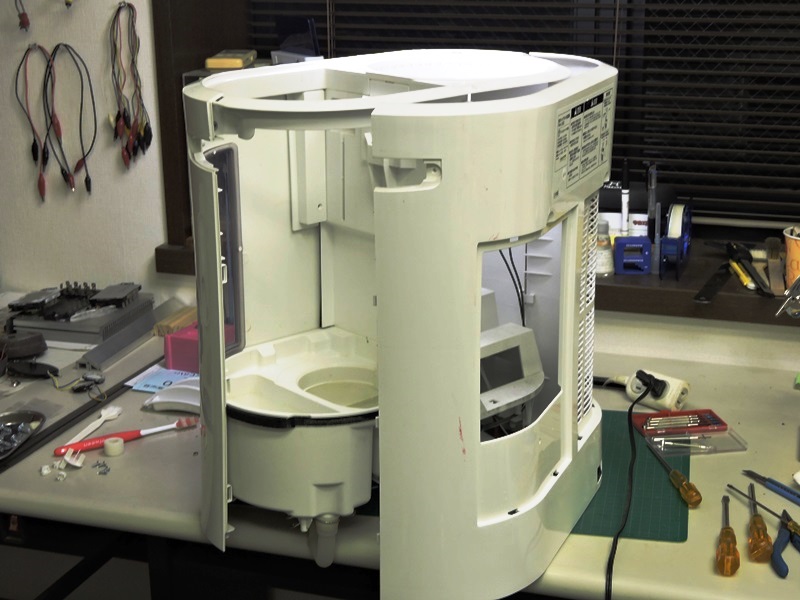

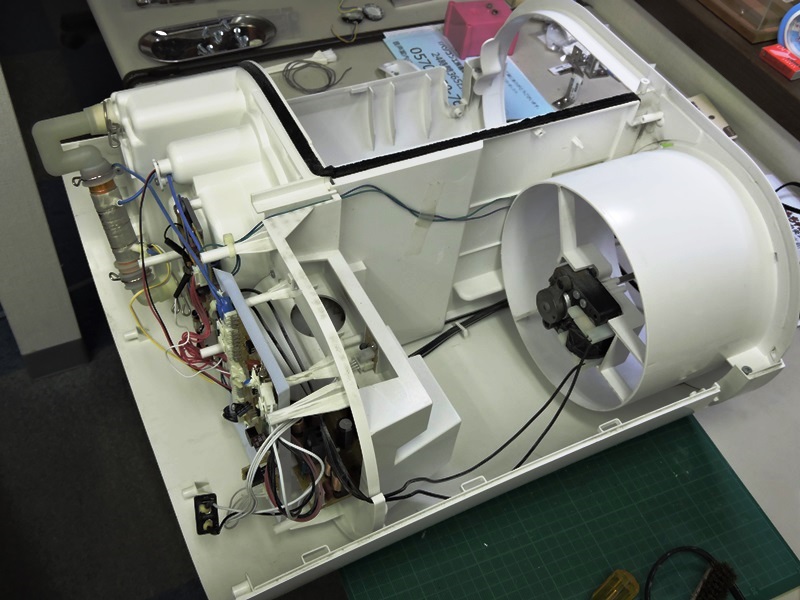

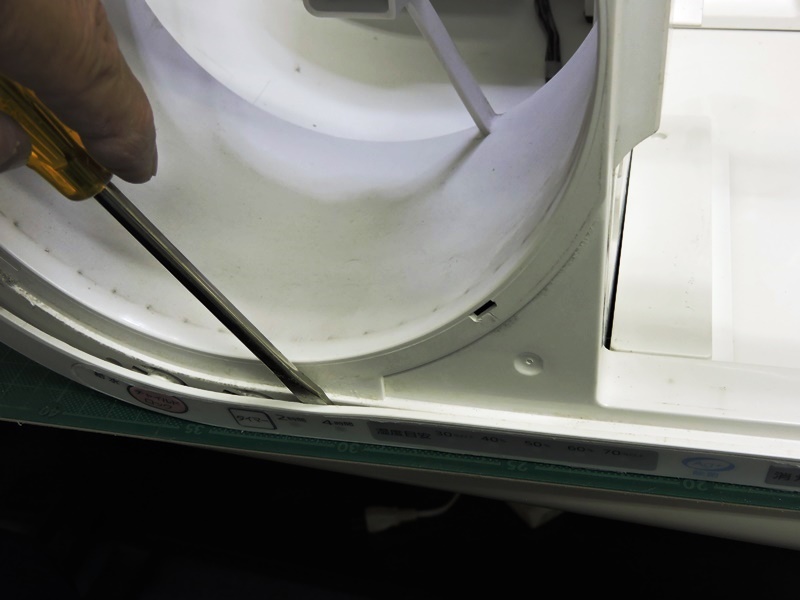

 片側４か所で噛み合う爪を解放すると ようやく本体が前後に分離します。 |
||

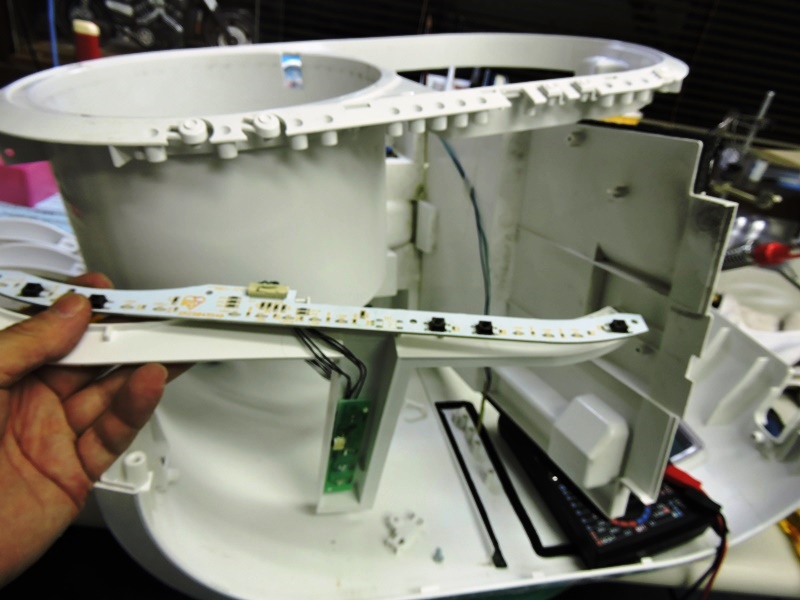

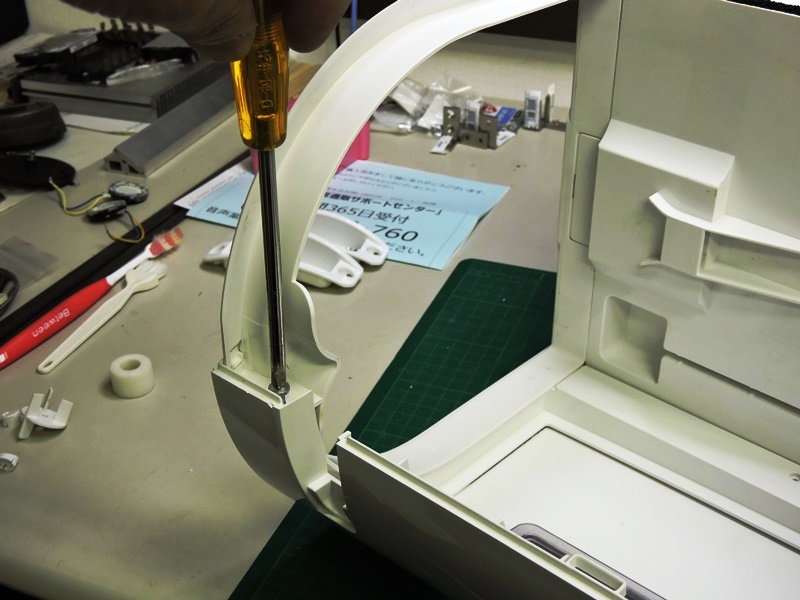

 本体上端周囲は別部品が組み付けられています。 本体前面部に固定しているネジを緩めます。 |
 操作パネル側の嚙み合わせが非常に タイトです。ミストが入り込みにくい設計です。 |
|
 操作パネル内側に組み込まれている スイッチ・ＬＥＤ表示基板を取り外しました。 |

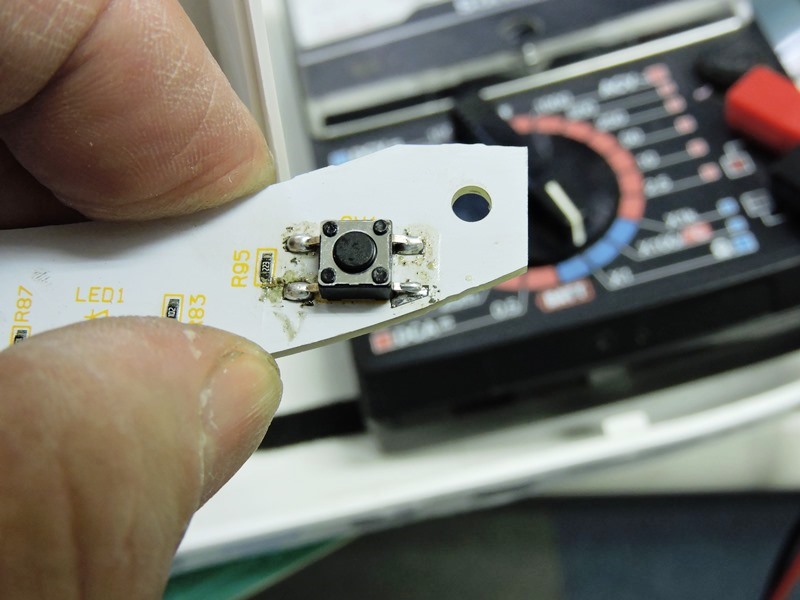

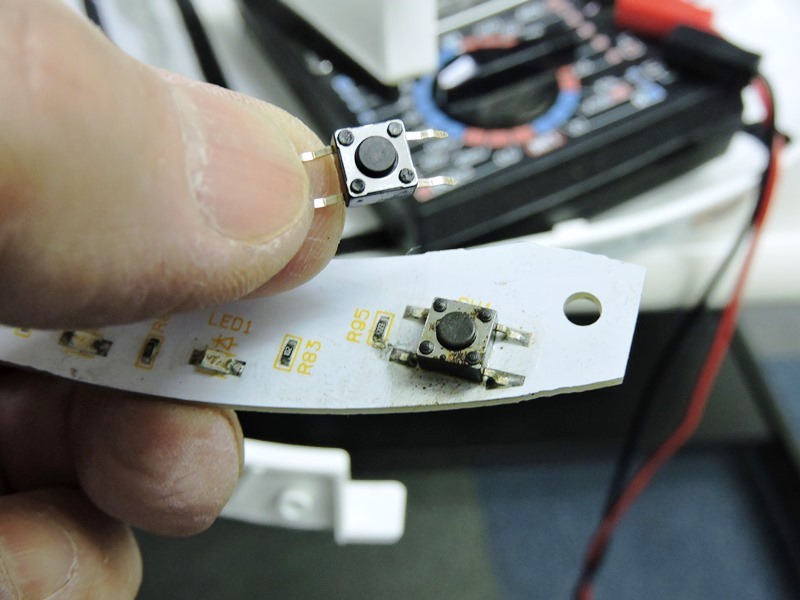

 電源操作スイッチの動作が不安定だからです。 このタクトスイッチの劣化が原因です。 |
|

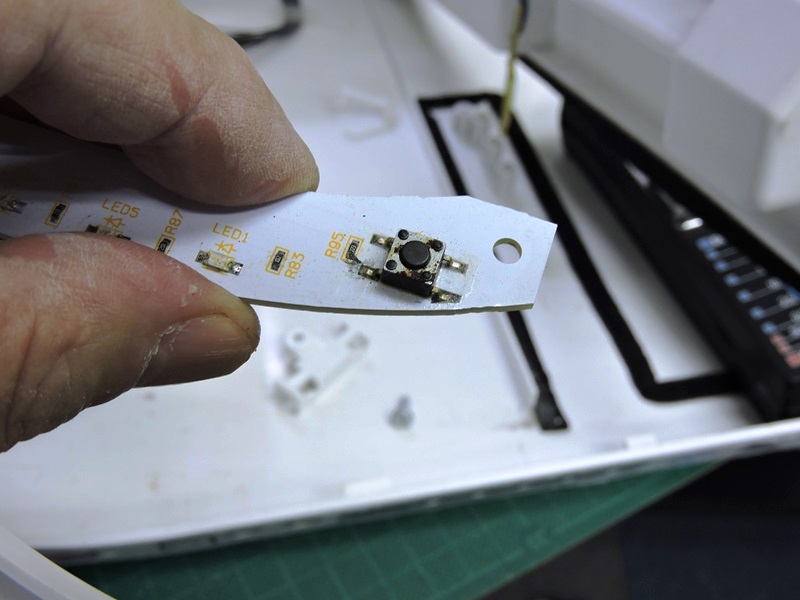

 工房に同等の補修部品の在庫があり ました。端子が長いので切り詰めます。 |
 表面実装でランド面積が小さく 微細な半田付け作業が必要です。 |
|

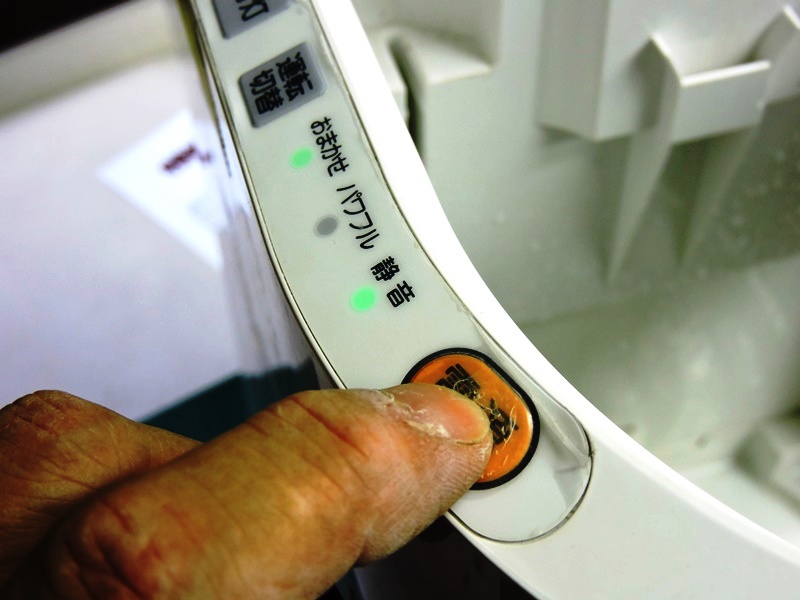

 電源操作スイッチが復旧しました。が、加湿 モードを表示するＬＥＤが１個点灯していません。 |

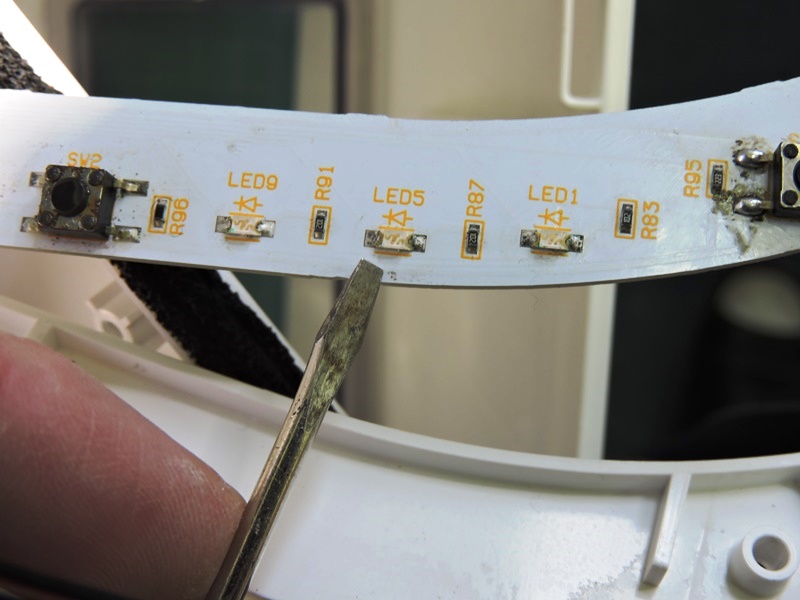

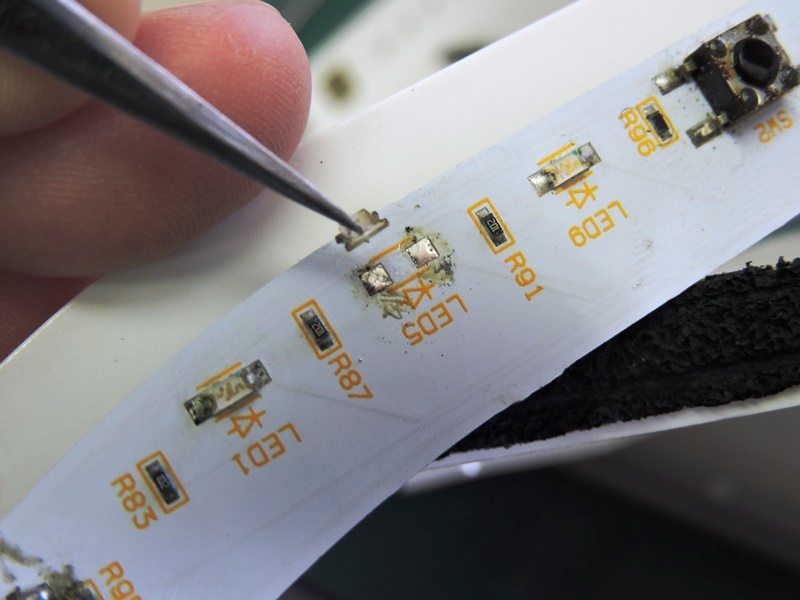

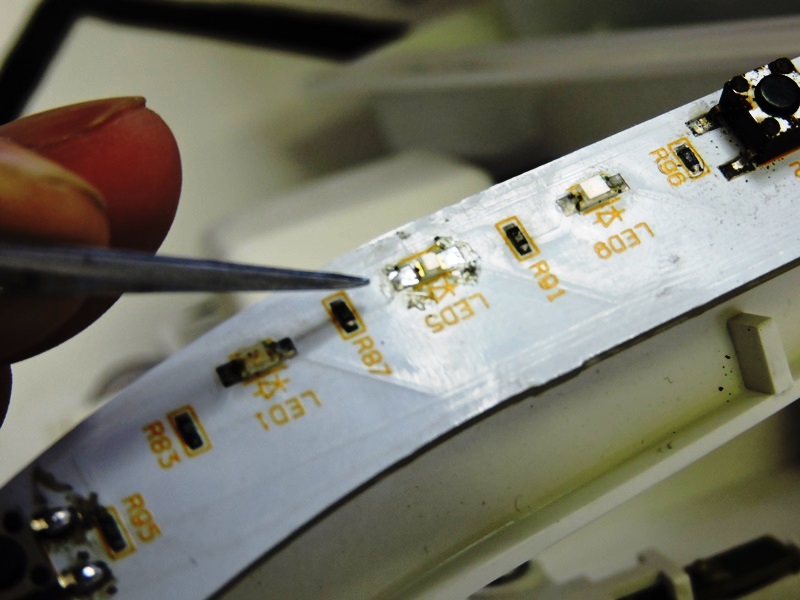

 加湿モード「パワフル」を表示する このＬＥＤが破損しています。 |
|

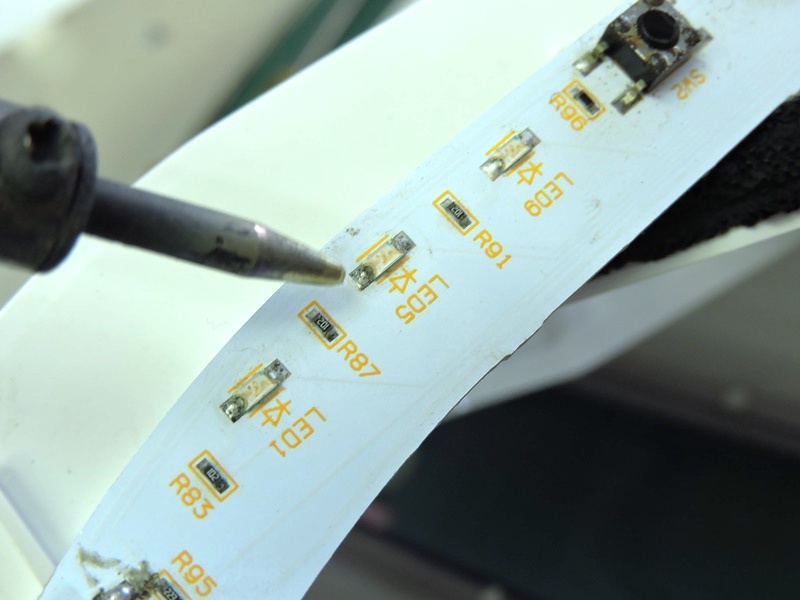

 長さ３ｍｍの表面実装タイプの緑色ＬＥＤです。 左右の端子に均等に半田ごてを当てます。 |
 作業は蛍光灯付き拡大鏡の下で 行います。前後の距離感が狂います。 |
|

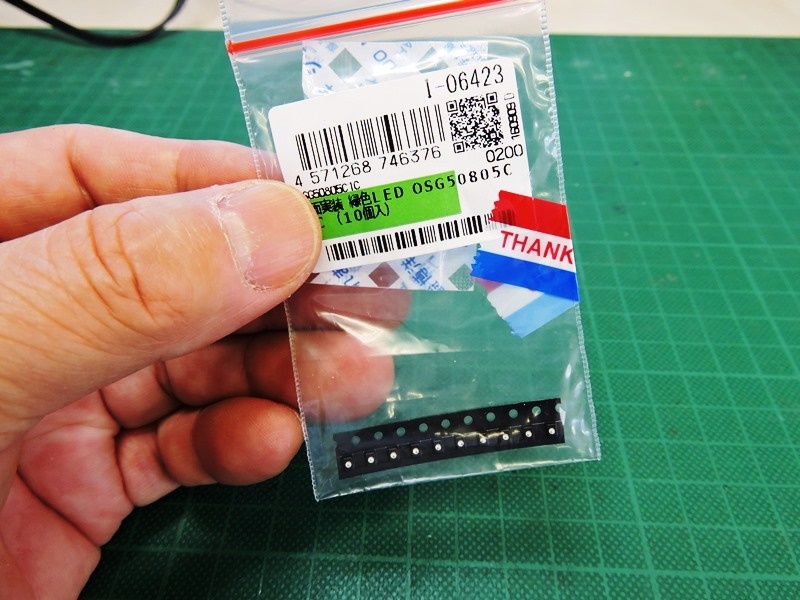

 同等の補修用ＬＥＤを購入しました。数十円の 部品で、交通費・送料がはるかに高くつきます。 |

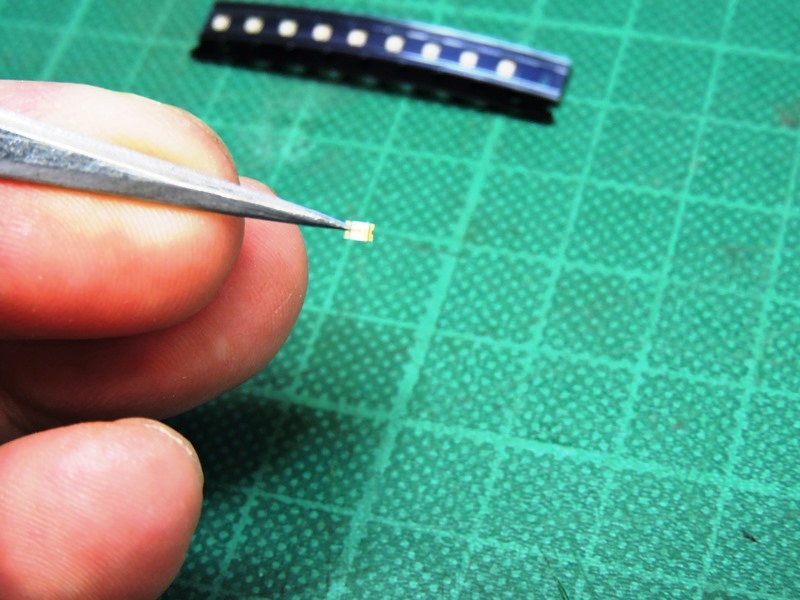

 運の悪いことに入手したＬＥＤは 長さ２ｍｍで一段と小さなものです。 |
|
 アノード・カソードを取り違えないよう取り付けます。 半田付け作業中は息を止めていないとコテ先がぶれます。 |
||
 本体内部を全体的に掃除します。 カルキと埃が隅々に広がっています。 |

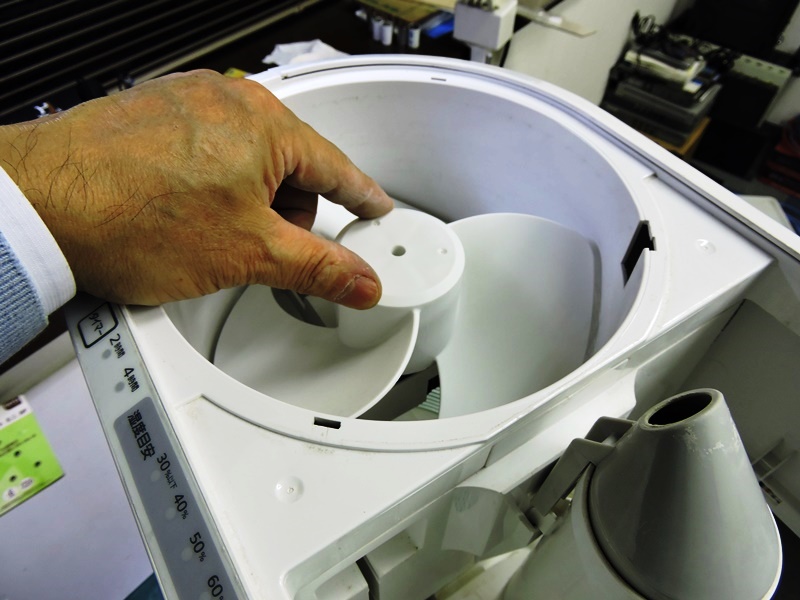

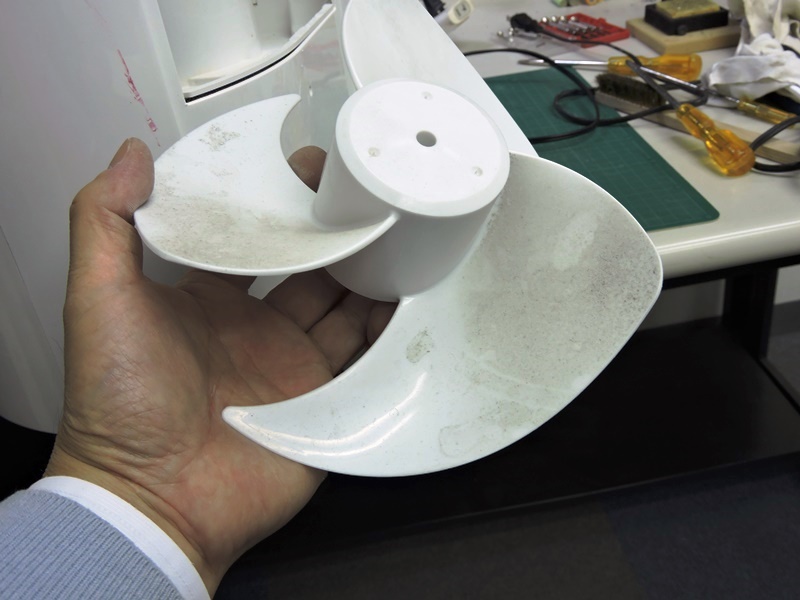

 サーキュレータのプロペラファン です。清掃のため抜き取ります。 |
|

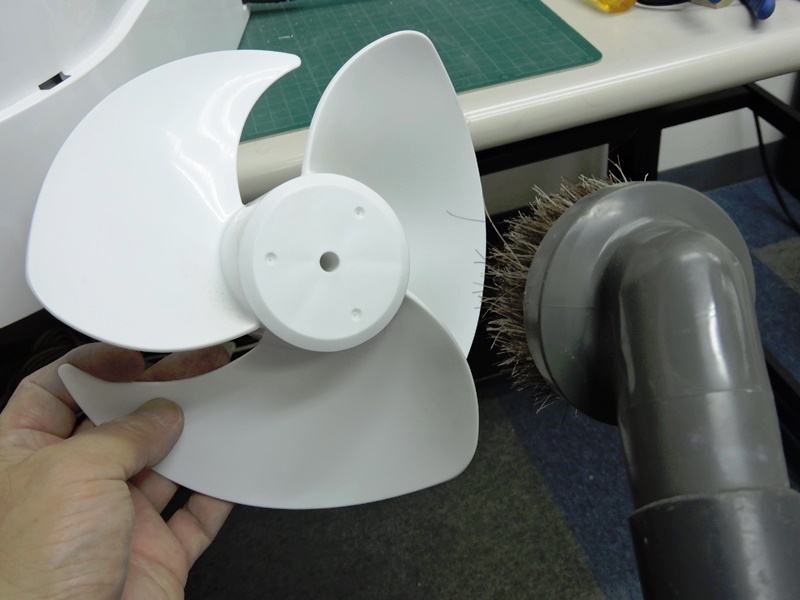

 プロペラファンの羽の表面も カルキと埃で汚れています。 |

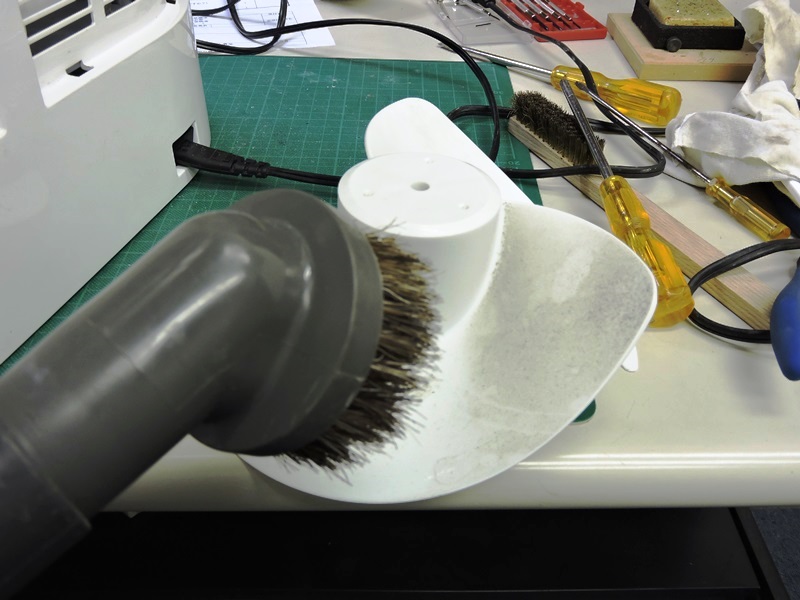

 ブラシで表面を強く擦りながら、 クリーナで汚れを吸い取ります。 |
|
 樹脂の白さが戻り、艶が出て 見た目にも綺麗になりました。 |
 ひと通り故障個所の修理が終わったので ここでいったん動作確認を行います。 |
|

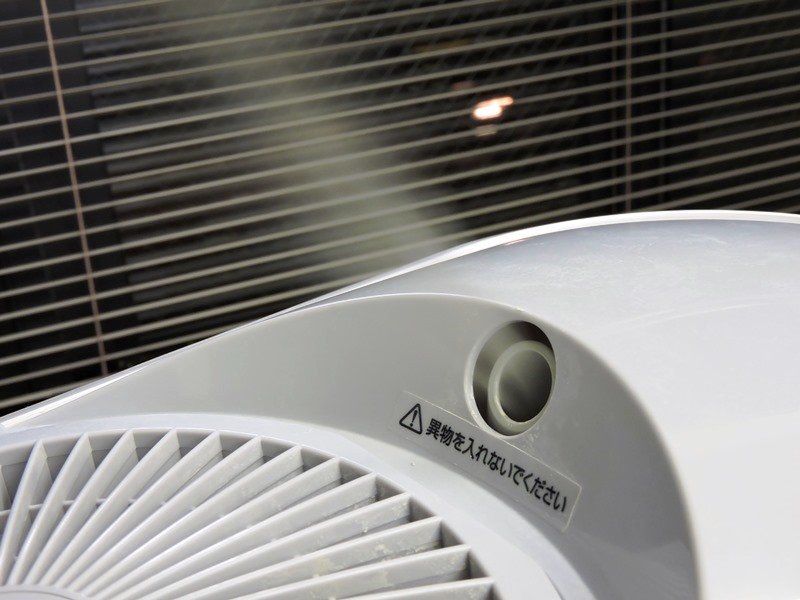

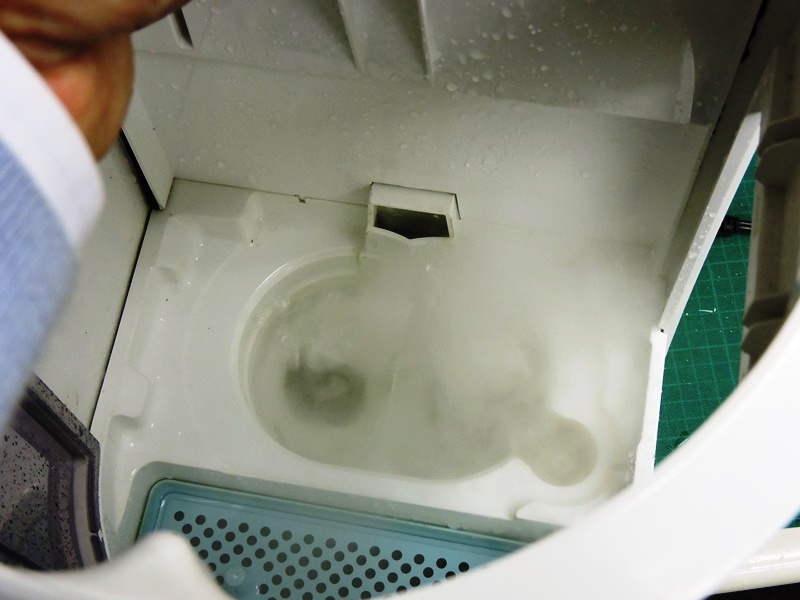

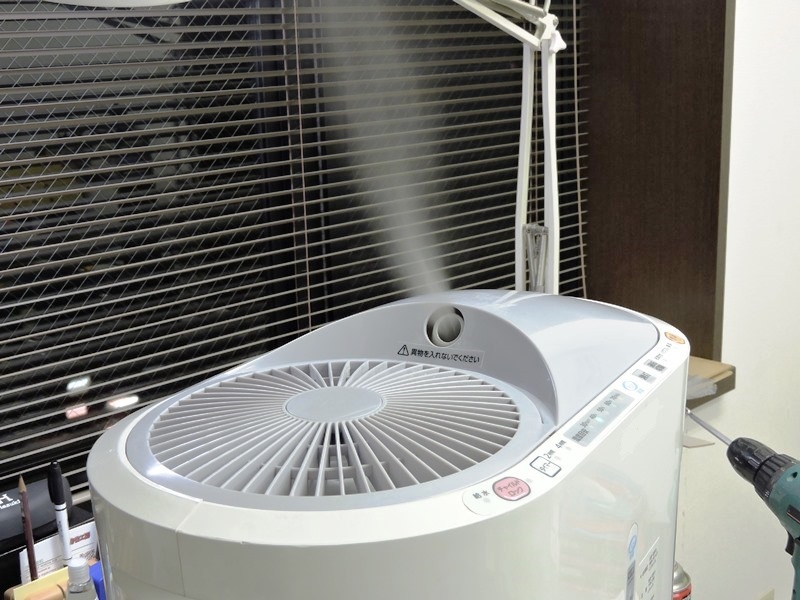

 モードを「パワフル」にすると、ダブルの 超音波振動子から猛烈にミストが発生します。 |
||
 ミスト発生中に、内部から何か 機械的なノイズが聞こえてきます。 |

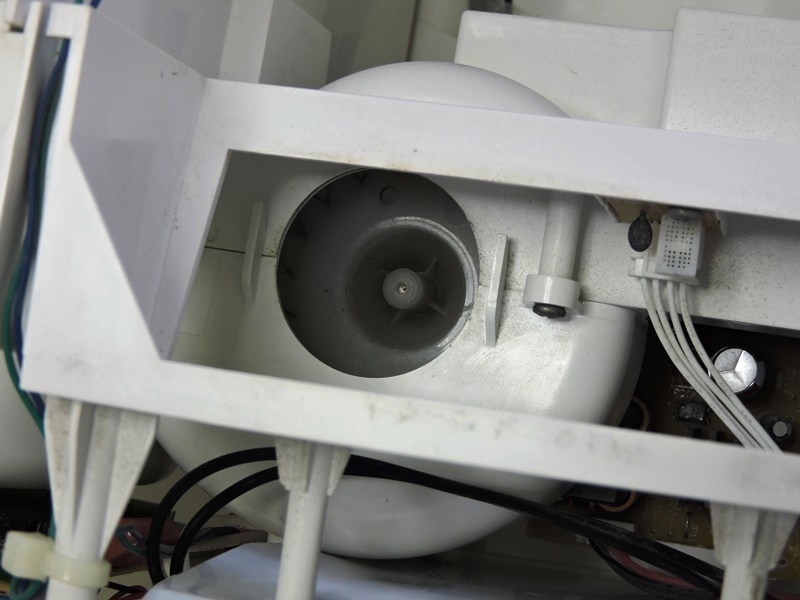

 ミストを外部に送り出すシロッコファンが 回転に伴って耳障りな音を立てています。 |
|

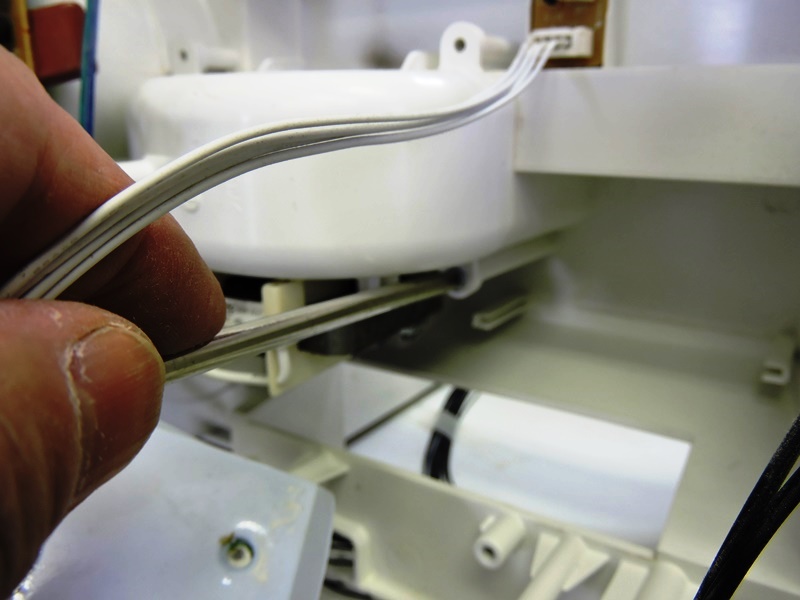

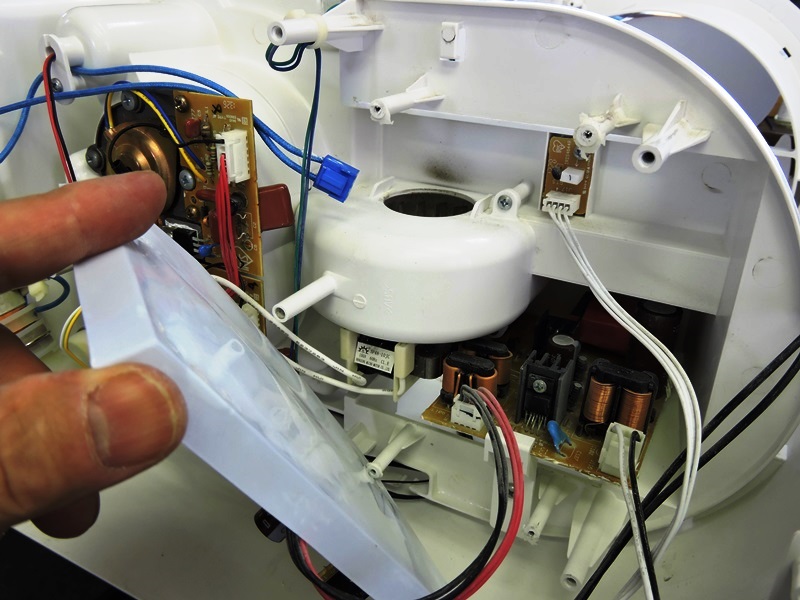

 シロッコファンを覆っている カバーを取り外します。 |

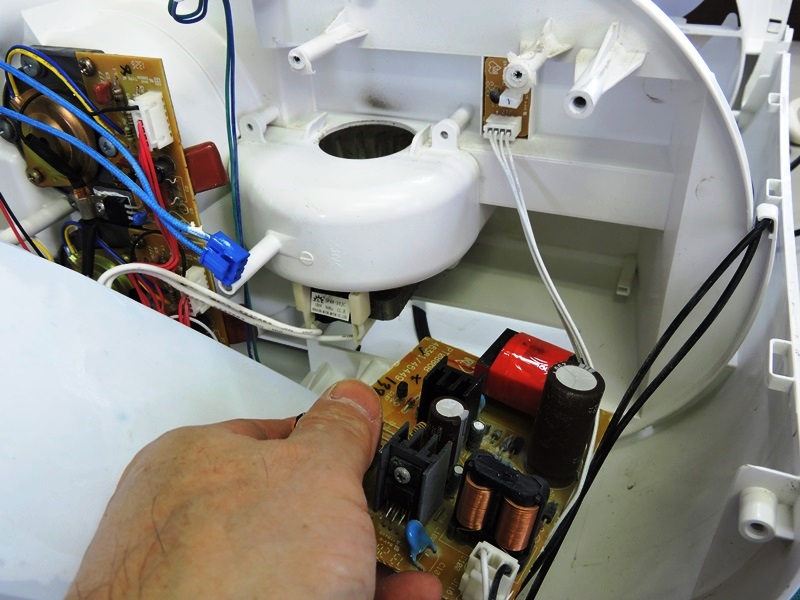

 下側のネジは電源基板の奥に あります。基板を外します。 |
|
 僅かなノイズも、夜間など静寂な 環境下では気に障ります。 |

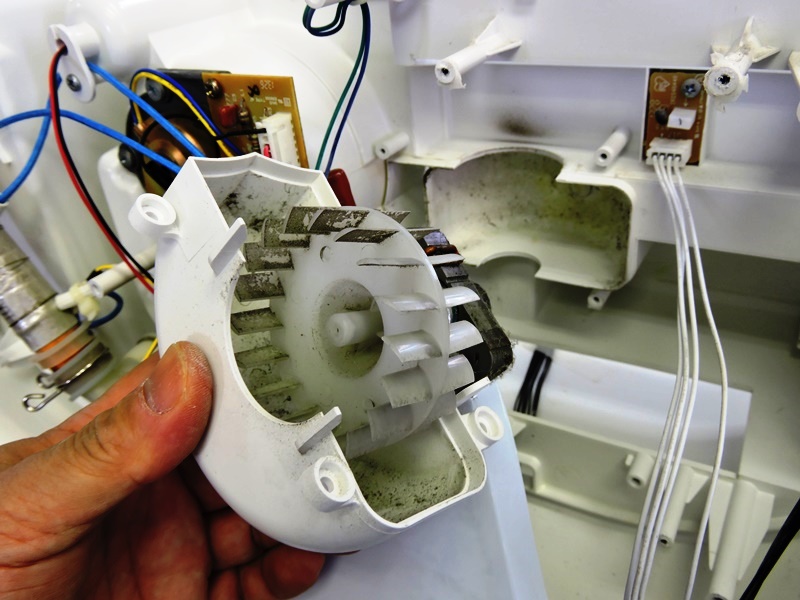

 ファンやモータはカバー側に取り付けられています。 ノイズ源の軸受を清掃し、羽の汚れも落とします。 |
|
 元通りに組み付けます。 非常に静かになりました。 |
 本体を元通りに組み立てます。 故障修理としてはここまでですが・・ |
|
 各部はまだ汚れたままです。この加湿筒も、 ひと晩クエン酸溶液に浸けておきました。 |

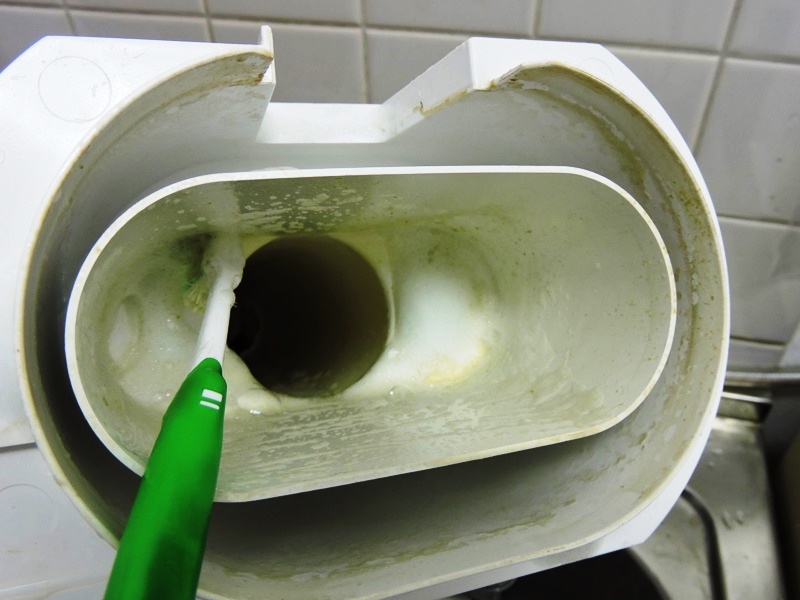

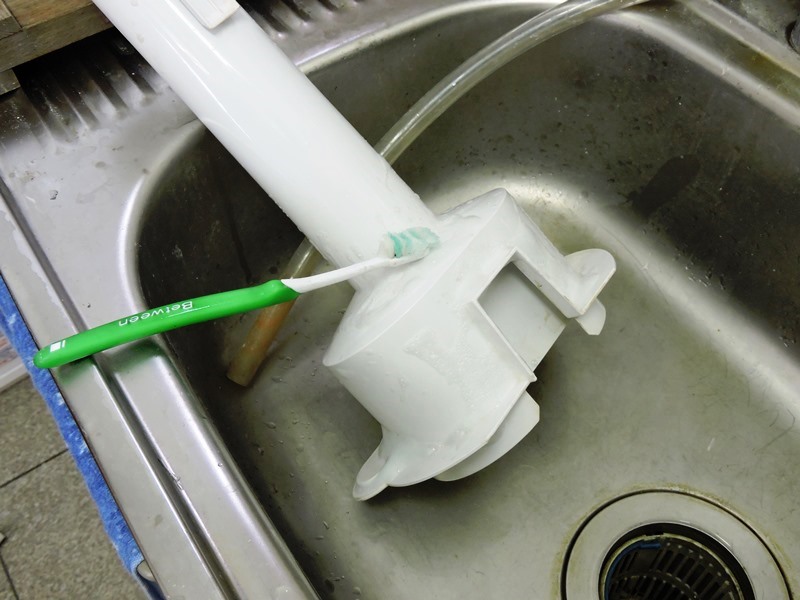

 カルキが溶け出しているので、 ブラシと洗剤で一挙に落とします。 |
|

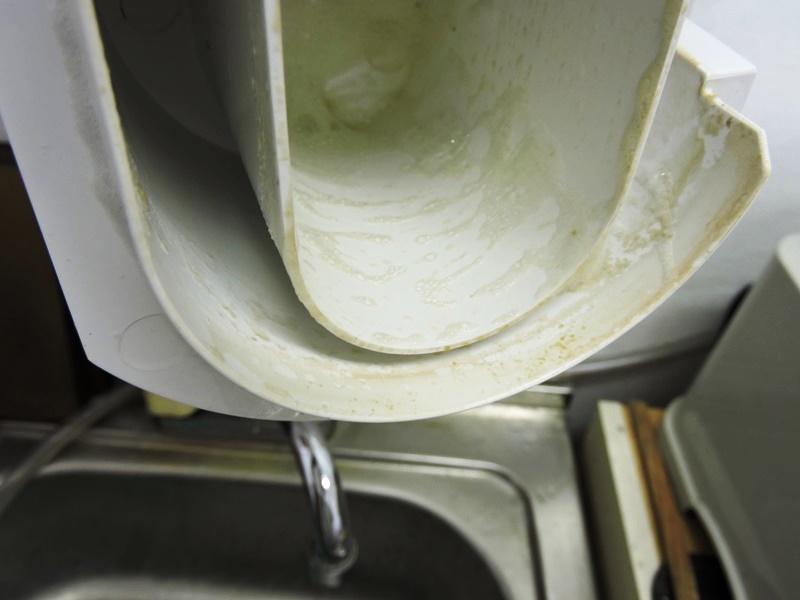

 カルキ・カビ・水垢が合体して 一面に褐色の膜を作っています。 |
 クレンザーを使えば楽に汚れを落とせますが、 細かな傷が付き次の汚れが付きやすくなります。 |
|

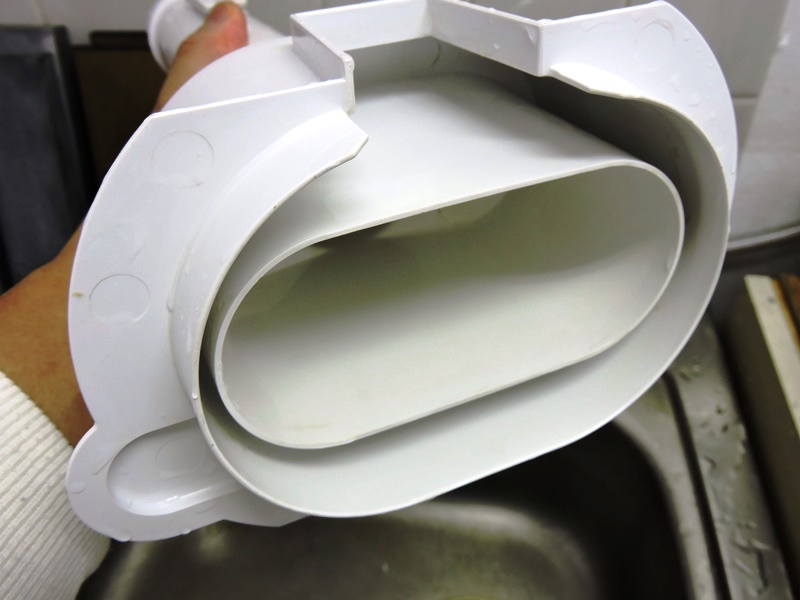

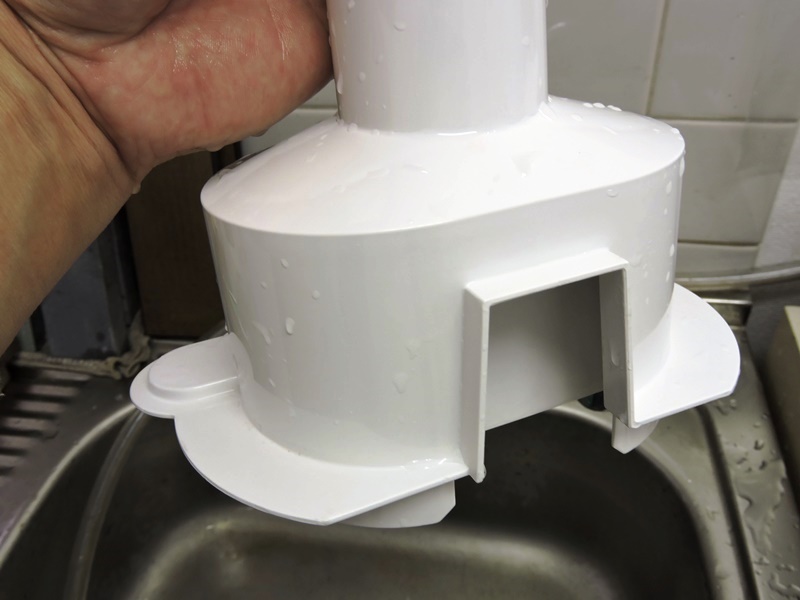

 真っ白な樹脂の色が戻りました。 とても清潔な印象です。 |
||
 加湿筒を組み付けます。ノズルの下部にも小さな マグネットがあり、リードスイッチをＯＮ・ＯＦＦさせます。 |

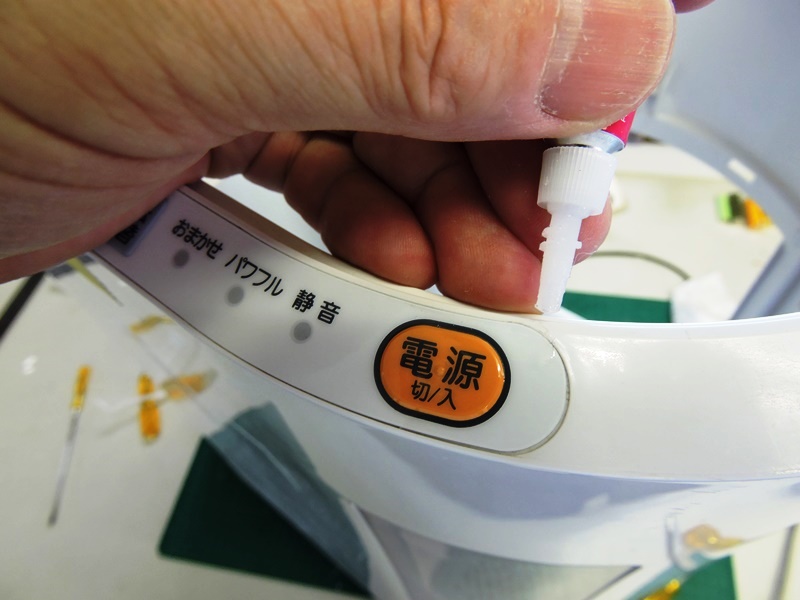

 操作パネルの端が捲れていました。 瞬間接着剤で修復します。 |
|

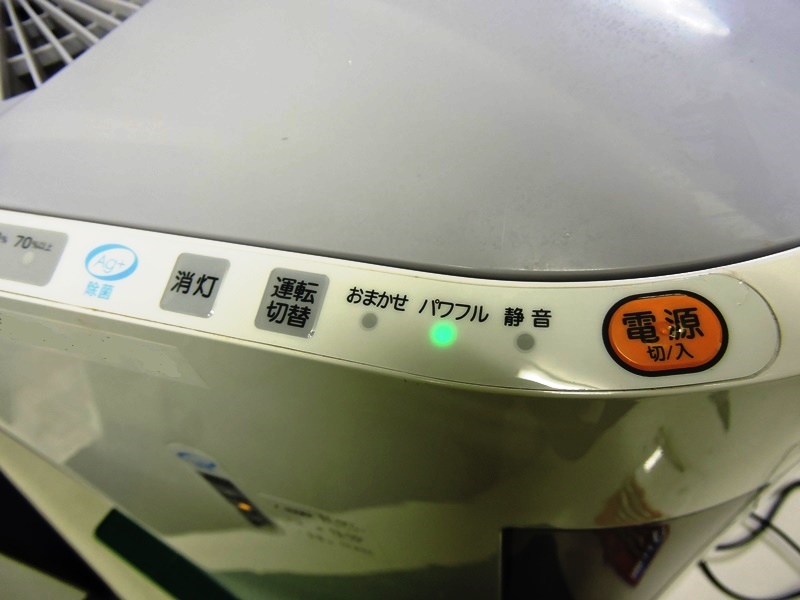

 切れていた「パワフル」のＬＥＤも正常に点灯します。 両隣のＬＥＤと輝度や色味がほぼ同じです。 |
||

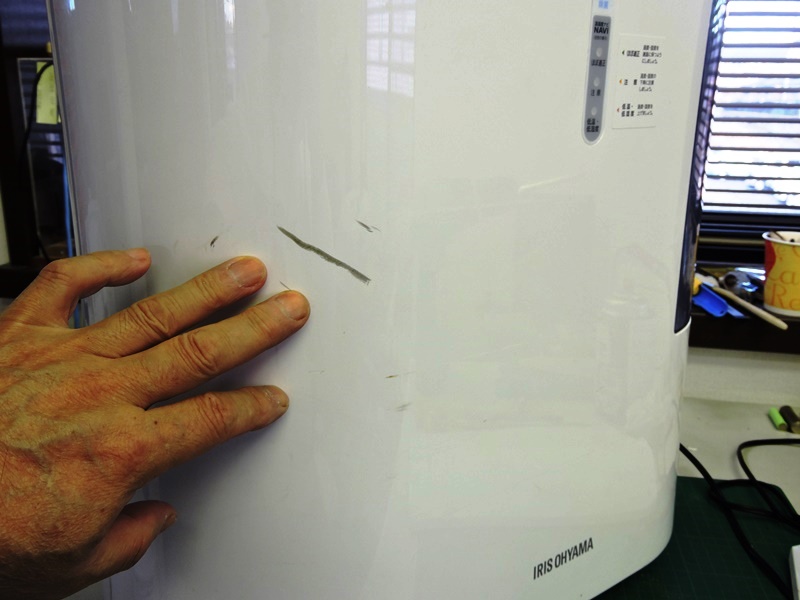

 本体外周部にはあちこち 傷＋汚れが付いています。 |

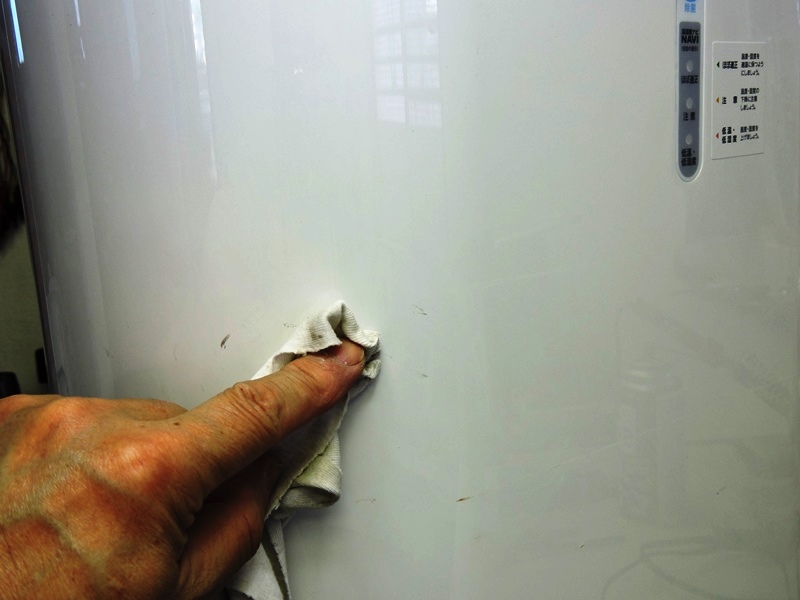

 比較的浅い傷なので、樹脂用 コンパウンドで丁寧に擦り取ります。 |
|

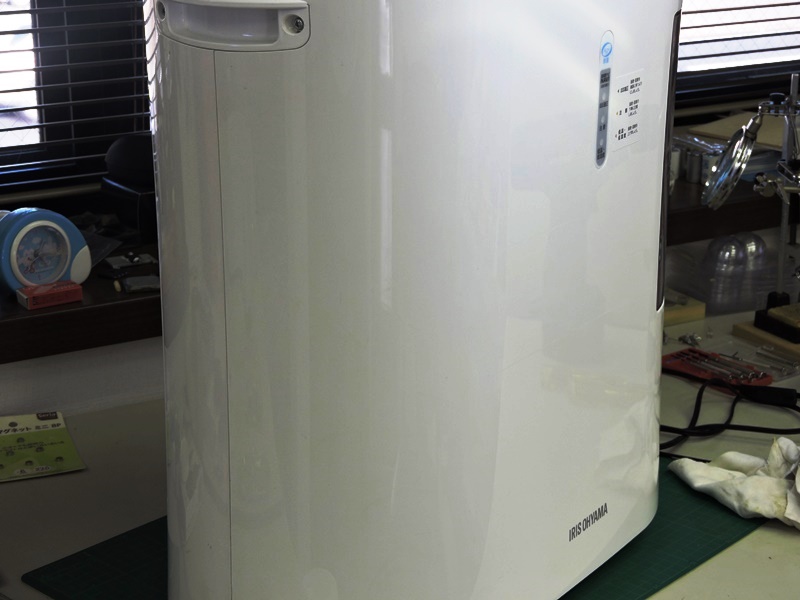

 傷が消えるとこの通りクオリティが一段上がります。 年式が新しいので全体的に艶が保たれています。 |
||

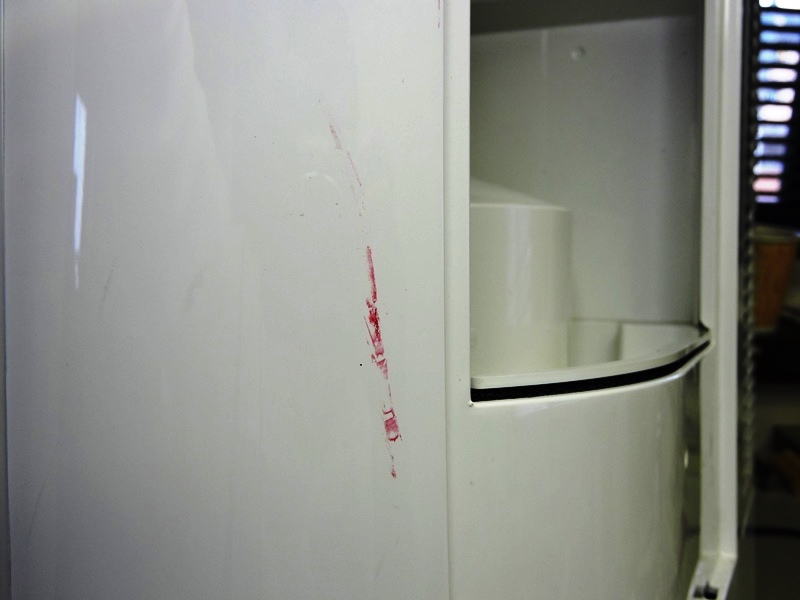

 背面側を見ると、何かにぶつけたのか 赤い傷＋汚れが付いています。 |
 こちらも樹脂用コンパウンドで 綺麗に消し去ることができました。 |
|
 全体の組み立てを終え、最終的な動作確認を 行います。操作パネルの問題も全て解決しました。 |
 ドライブ基板に半固定抵抗器がないため、出力調整に よって超音波振動子の寿命を維持することができません。 |
|
 出力調整ができれば、最初は出力を絞り気味で使用し、超音波振動子が劣化 （振動特性が変化）してきたなら、出力を少し上げて限界まで使用することができます。 |
||
|
||
