| ・ＦＭＶ－Ｋ５２７０電源修理 徒労編（２０１６．３．１２） |
 学校のコンピュータ室で利用されているＰＣの修理を依頼されました。電源が入らなくなって います。富士通社が法人向けに販売しているモニター一体型ＰＣで、コンパクトな筐体ゆえ 設置や取り回しに非常に優れています。予めお断りしますが、本編の修理作業は残念 ながら失敗に終わります。一体型ＰＣの分解過程を参考になさるなどの目的でご覧下さい。 |
||

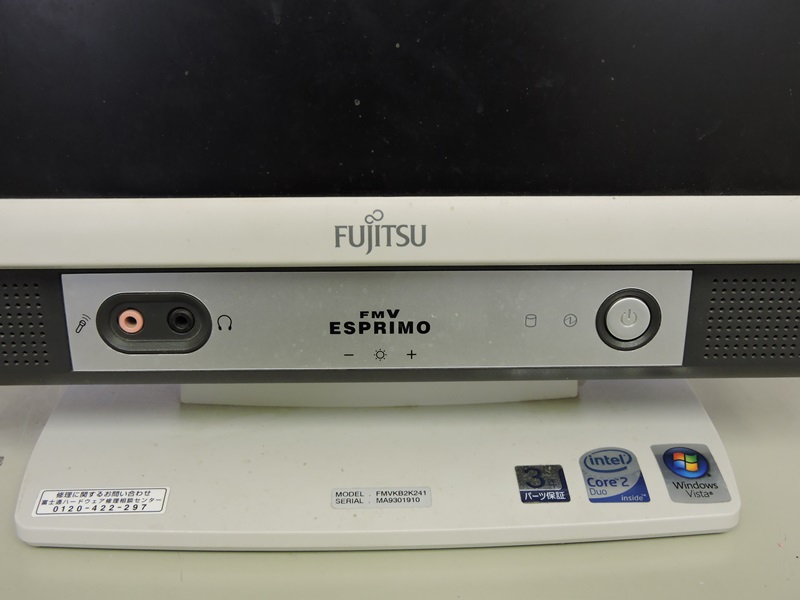

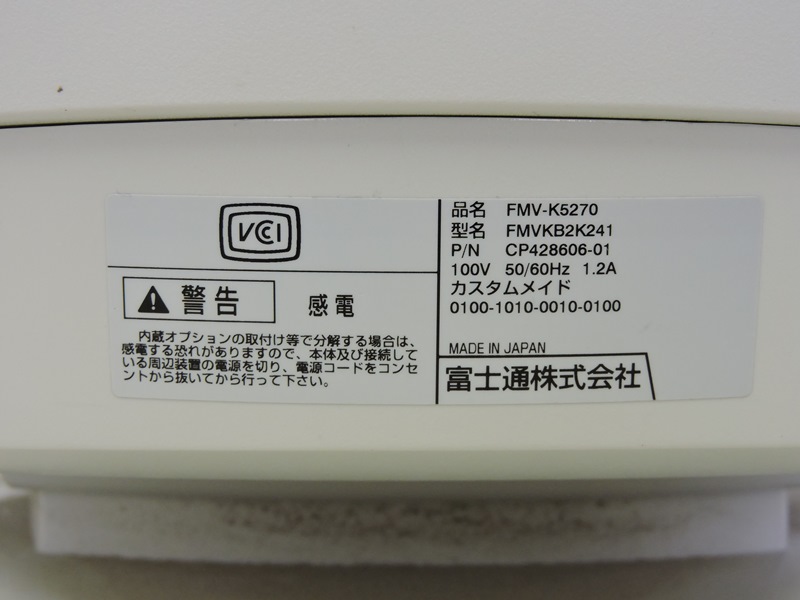

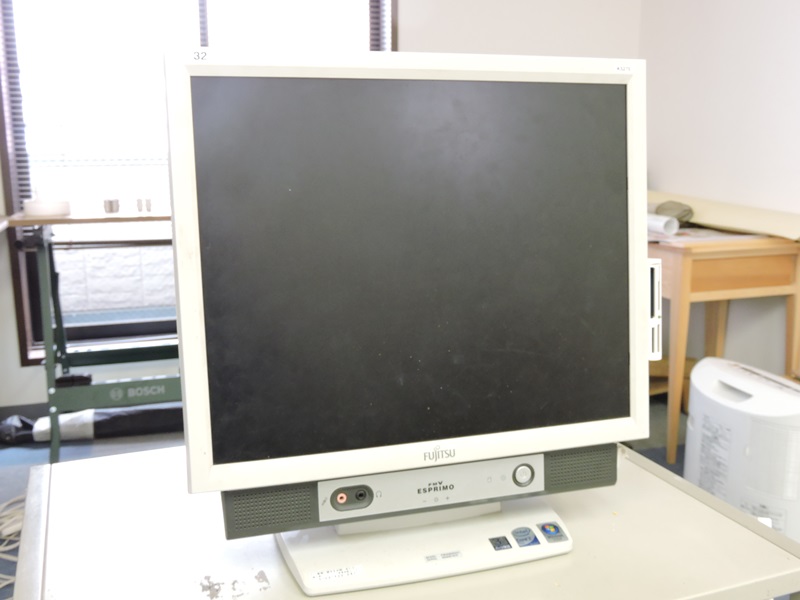

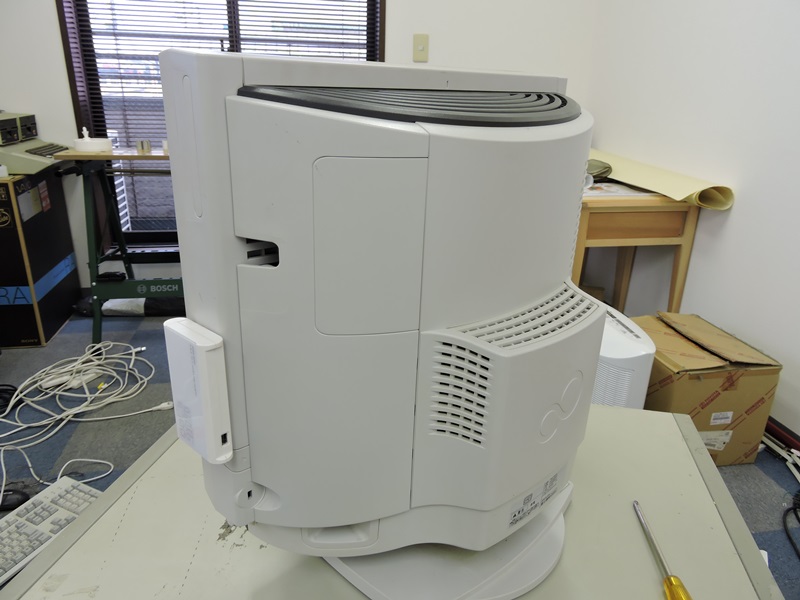

 ２００９年発売のＦＵＪＩＴＳＵ製ＦＭＶ－Ｋ５２７０、 インテルCore2DuoP8600（2.40GHz）搭載機です。 |
 電源スイッチを押すといったん起動するものの、 ＯＳの読み込み段階で電源が落ちてしまいます。 |
|
| ・本体分解作業 | ||
 典型的な電源ユニットの不具合と思われます。 同様の故障を何度か修理したことがあります。 |
 一体型のため筐体の構造が複雑で、 分解・組立は簡単ではありません。 |
|
 ＥＳＰＲＩＭＯ・Ｋシリーズは、数世代（当時）に わたりほぼ同様の構造に設計されています。 |

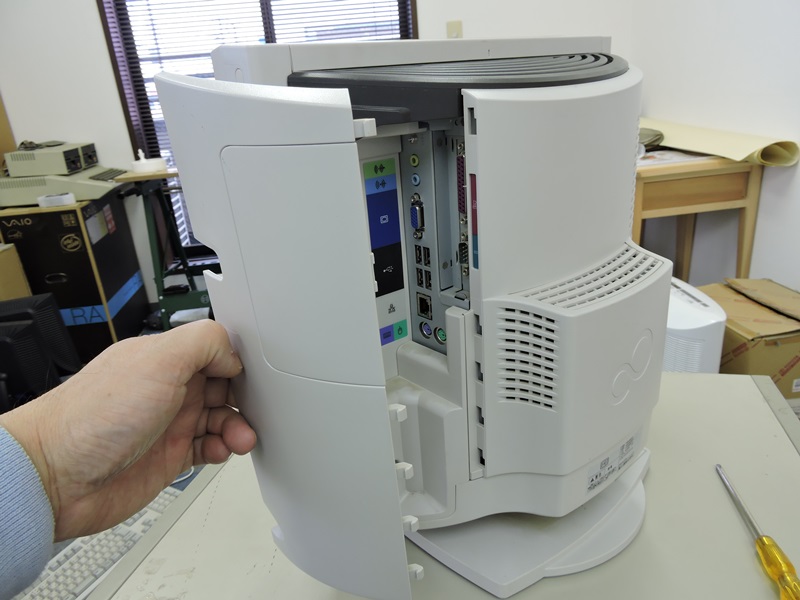

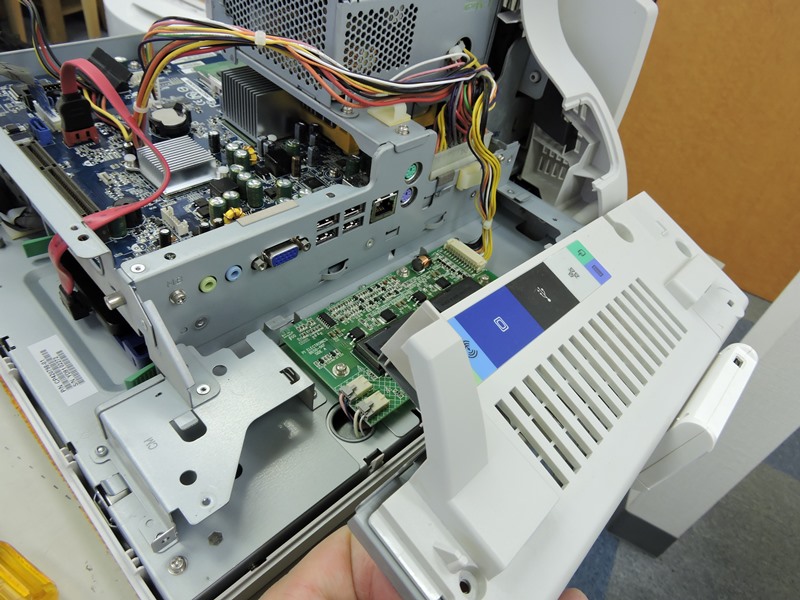

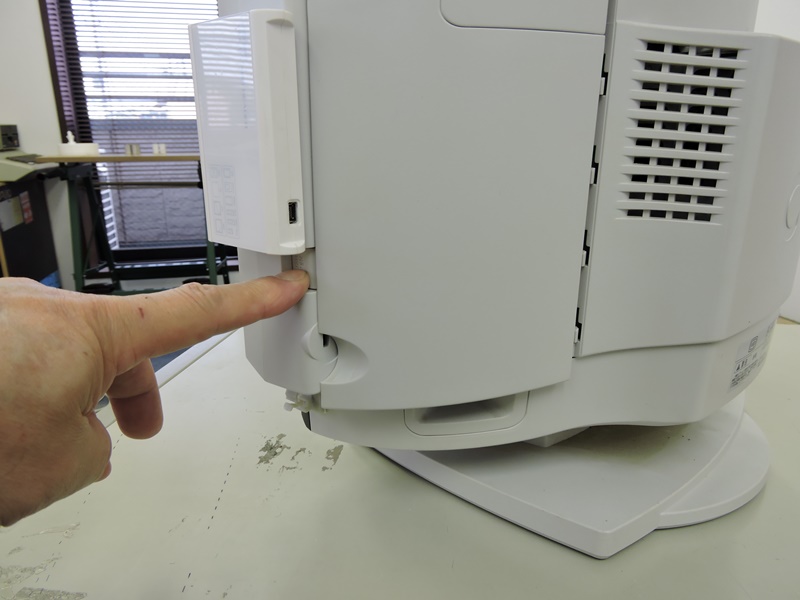

 順序良く外側カバーを外していきます。 サイドに続きトップカバーを外します。 |
|

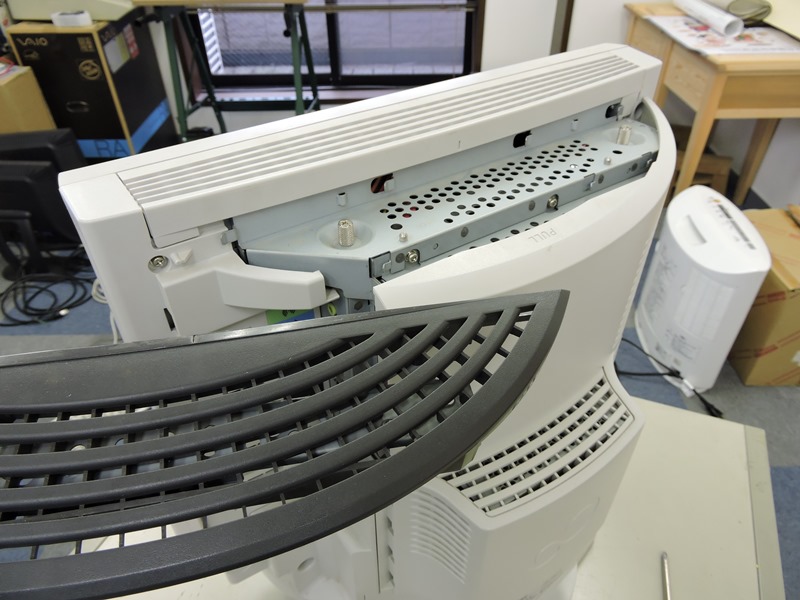

 サイドカバーが外れていれば、トップ カバーは横にスライドさせるだけです。 |

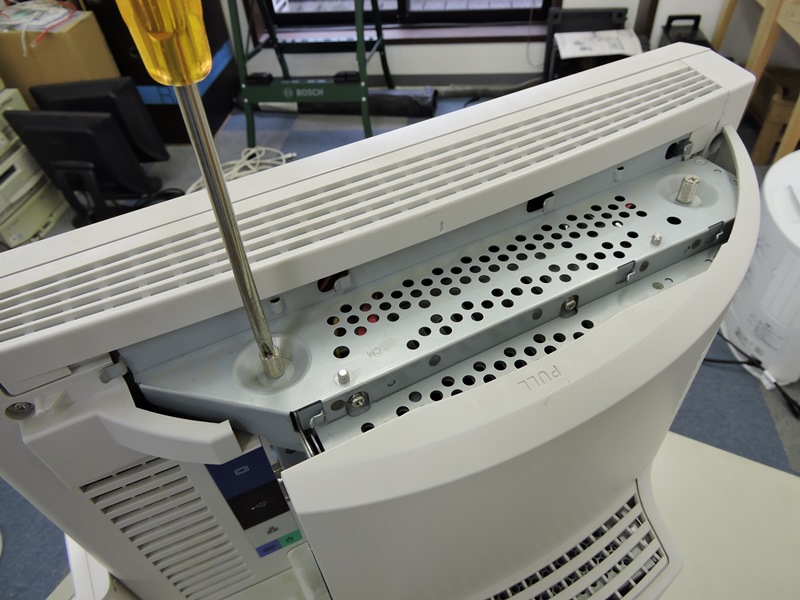

 トップカバーの中に背面カバーの固定 ネジが隠れています。２本とも緩めます。 |
|

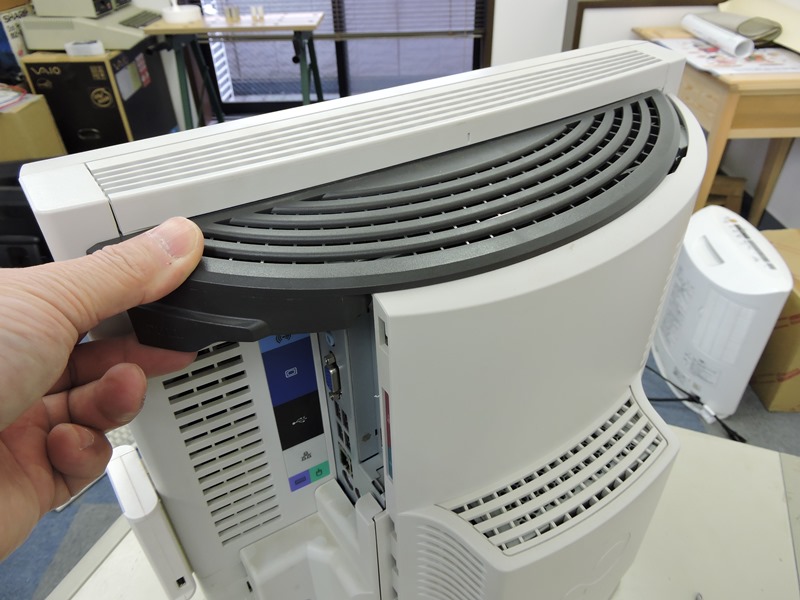

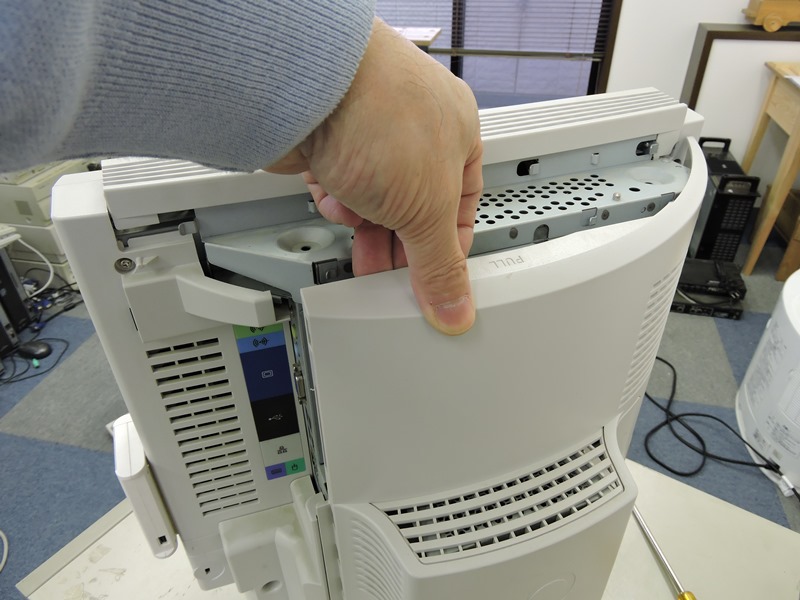

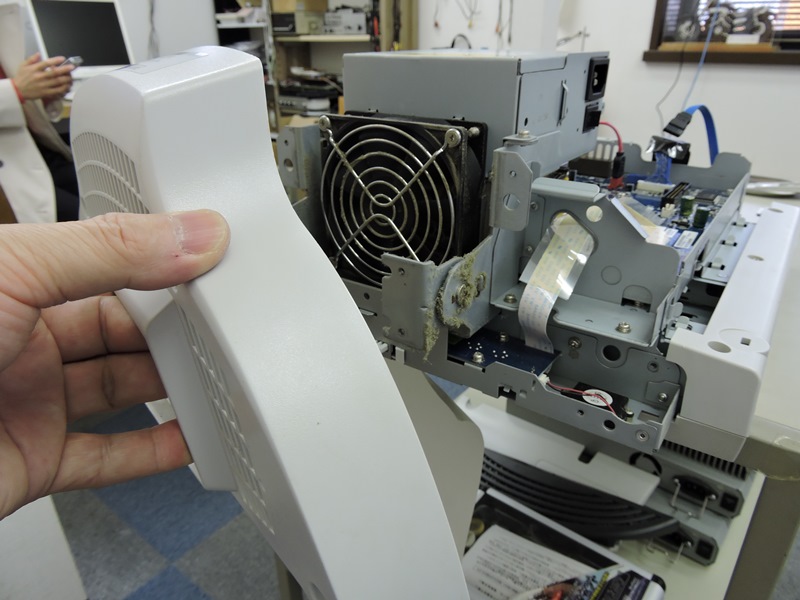

 背面カバーは、まず上の方に 少し引き上げておいてから・・ |

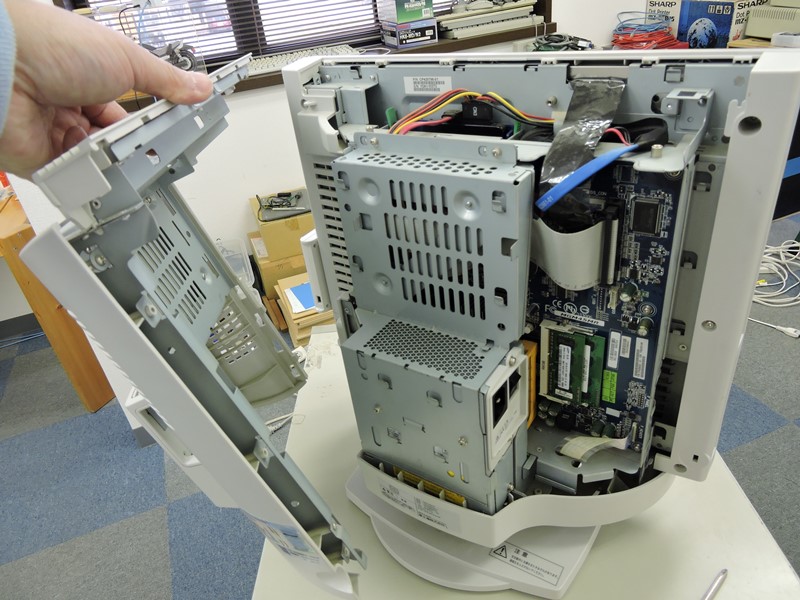

 後方に取り外します。ここまではユーザが メンテナンス時にアクセスできる範囲内です。 |
|

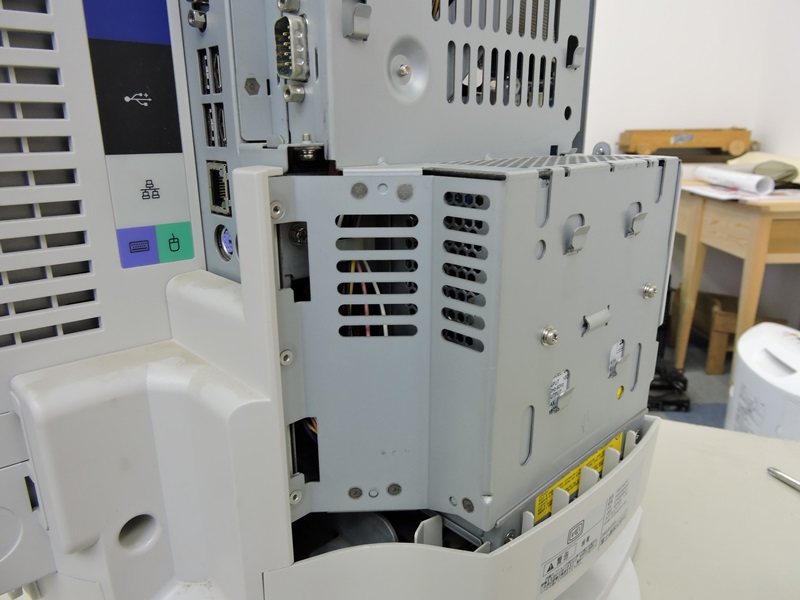

 問題のある電源ユニットは、この金属製 カバーの下に取り付けられています。 |
 ここから先に分解を進めた場合、製造メーカーは 有償・無償いずれの補償もしないと思われます。 |
|
| ・電源ユニットの取り出し | ||
 発売から１０年近く経過するので、有償によるメーカー修理も終了していると 思います。補修部品の在庫がなければ修理のしようがありません。しかし、 学校は簡単に設備更新の予算措置もできず、何とかするしかありません。 |
||
 この１台を修理できないと、生徒１名が授業でＰＣを使用 できない事態を生みます。金属製カバーを取り外します。 |

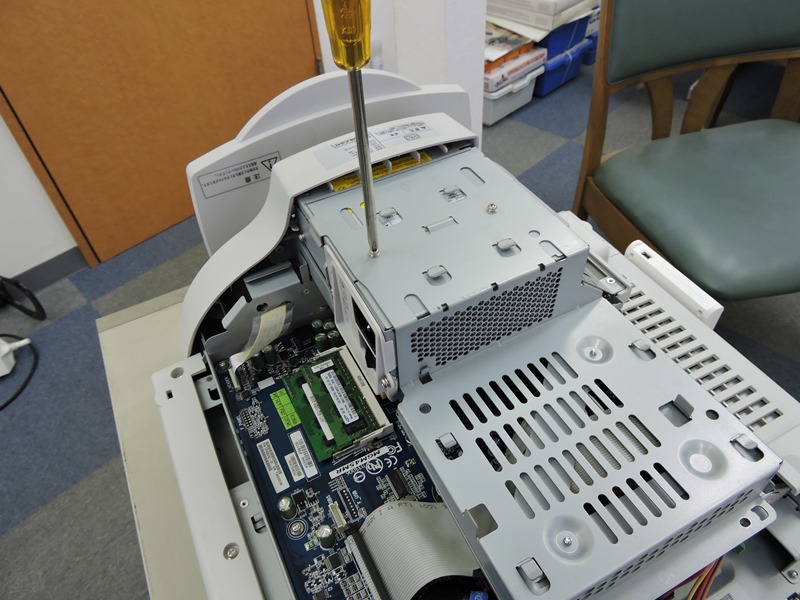

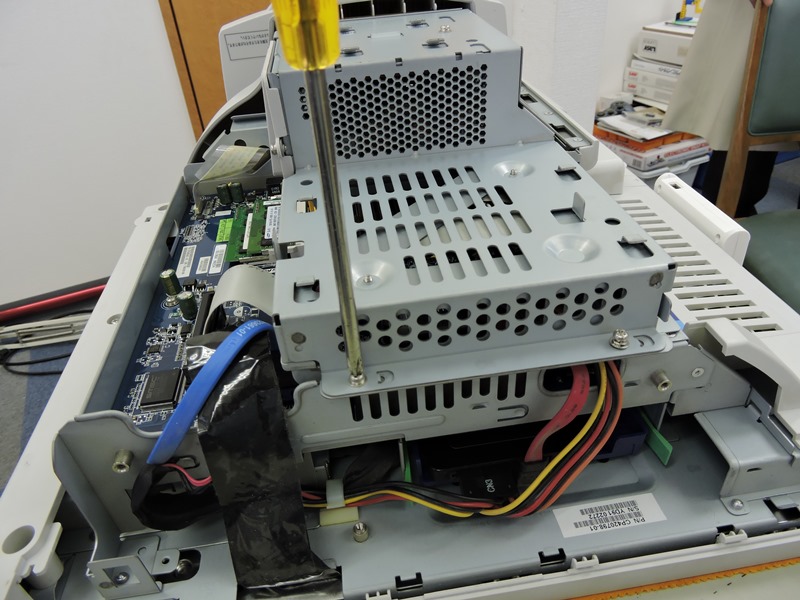

 このネジを最後に計５本の ネジで固定されていました。 |
|

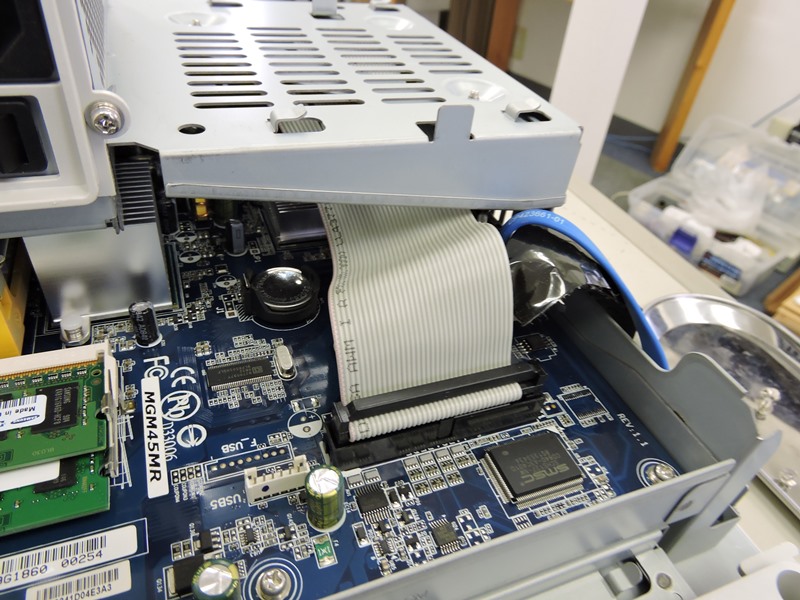

 金属製カバー側面にあるＤ－ＳＵＢ９ピンと ２５ピンコネクタへのＦケーブル配線です。 |

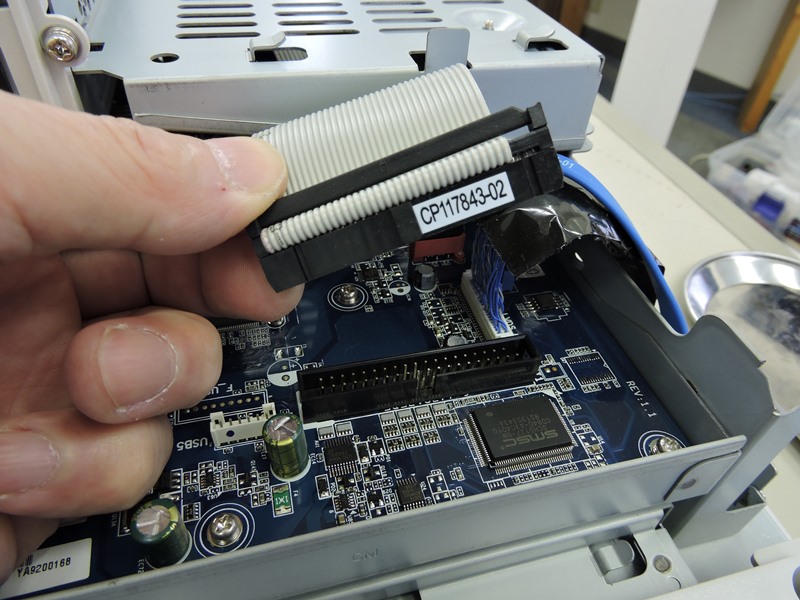

 シリアル・パラレルコネクタへの Ｆケーブル配線を抜いておきます。 |
|

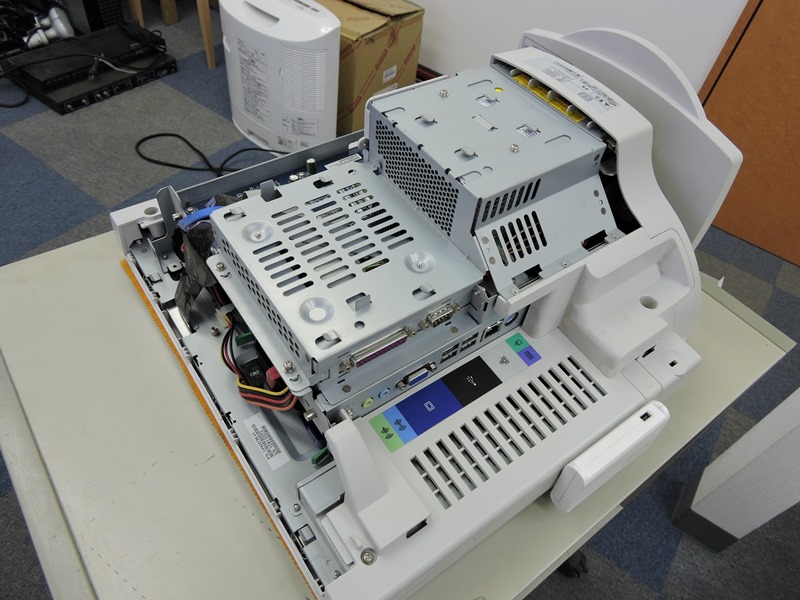

 金属製カバーが外れると、中から 電源ユニットやマザーボードが現れます。 |

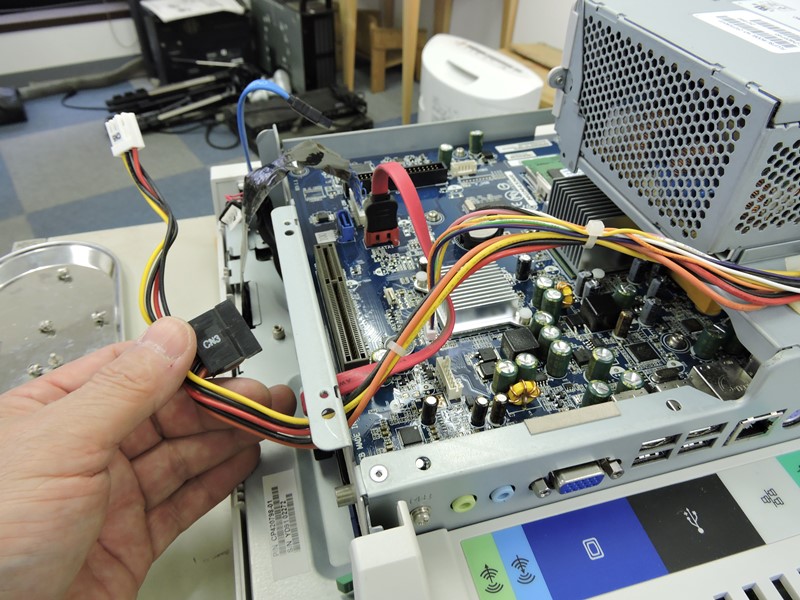

 電源ユニットを取り外すため、 接続ケーブルを全て抜きます。 |
|

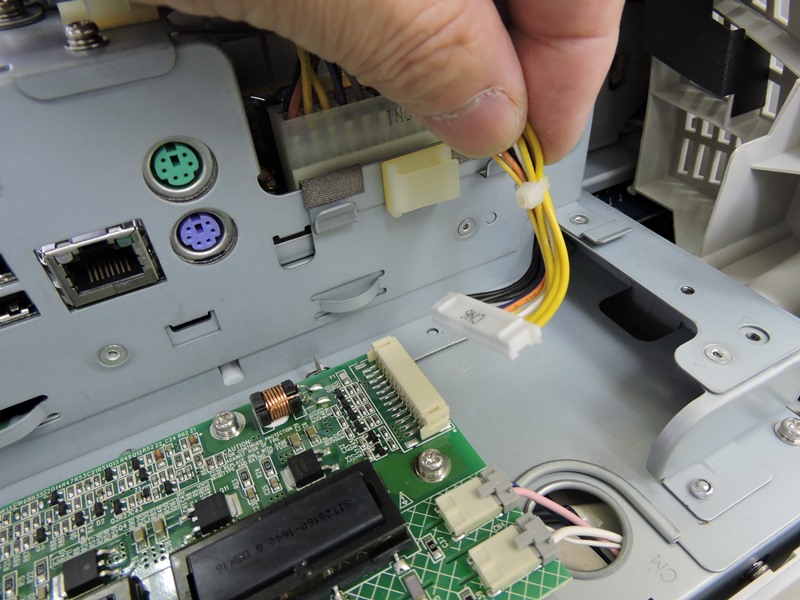

 液晶パネルのバックライトへの電源供給ラインで しょう。もう１枚のカバーの中で接続されています。 |
 先に取り外した金属製カバーと 巧妙に嵌合構造になっています。 |
|
 このケーブルが外れると電源ユニットは 完全に解放状態になるはずですが・・、 |
 電源ユニット本体は、本体のボトムカバーの中でも 固定されています。カバーを外さねばなりません。 |
|

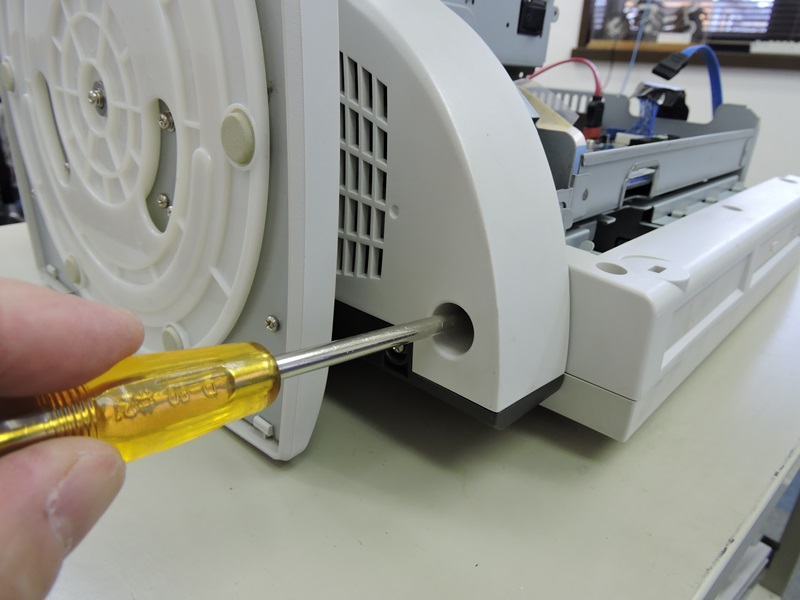

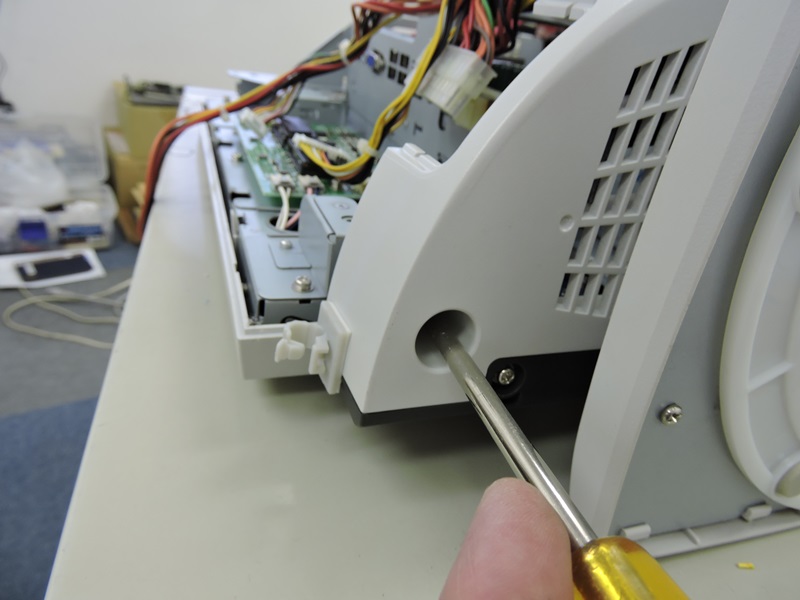

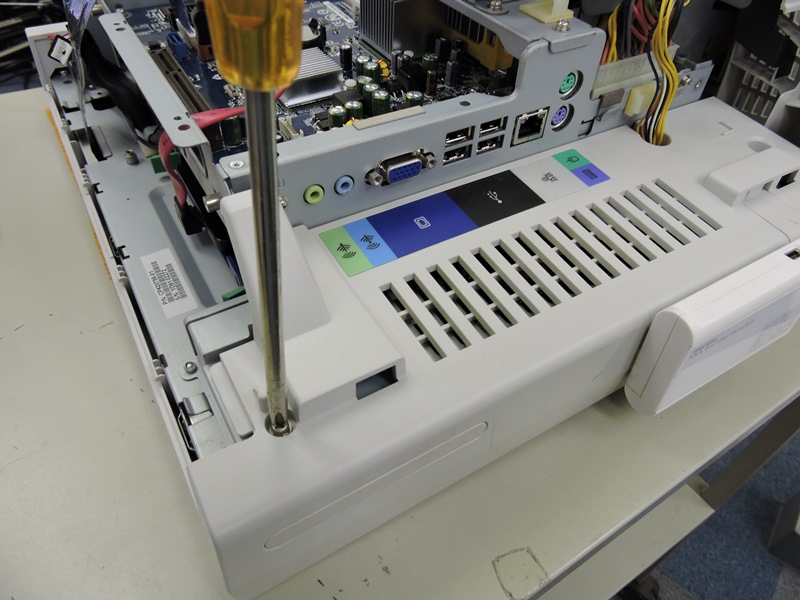

 ボトムカバー左右のネジを緩めますが、 これだけではカバーは外れません。 |

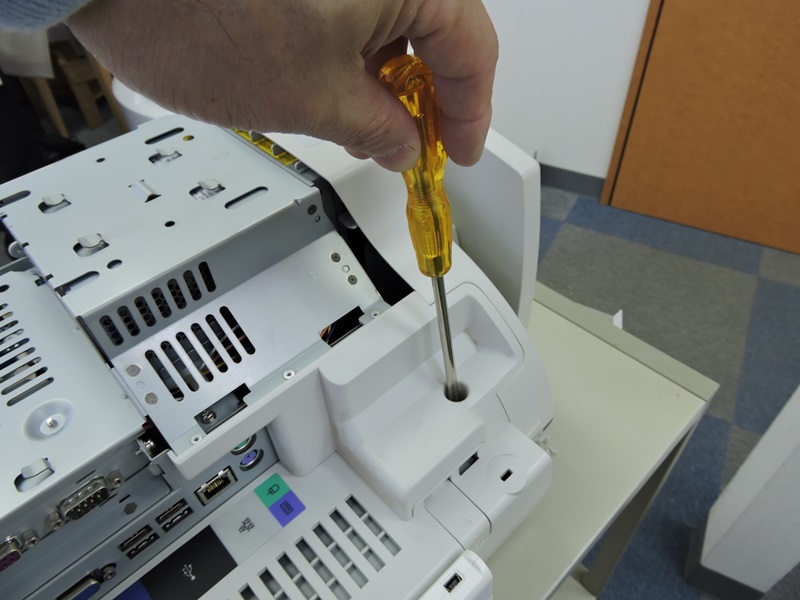

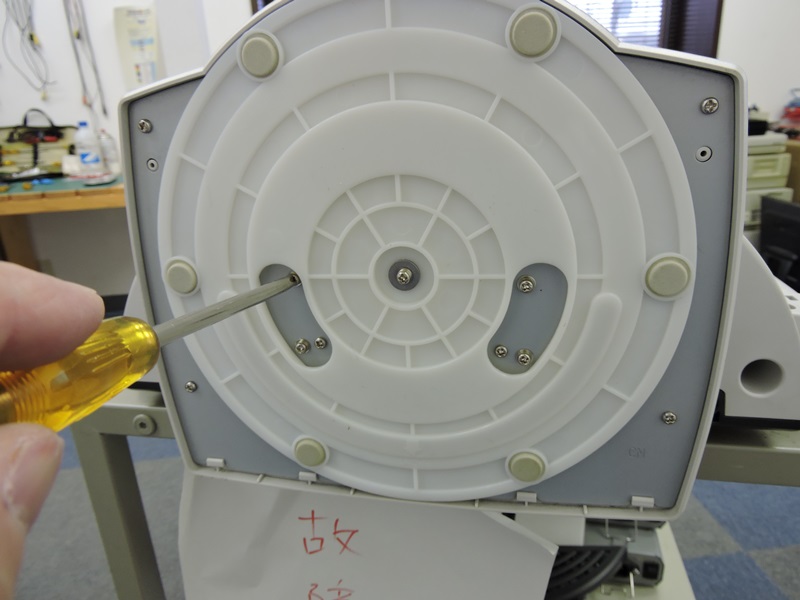

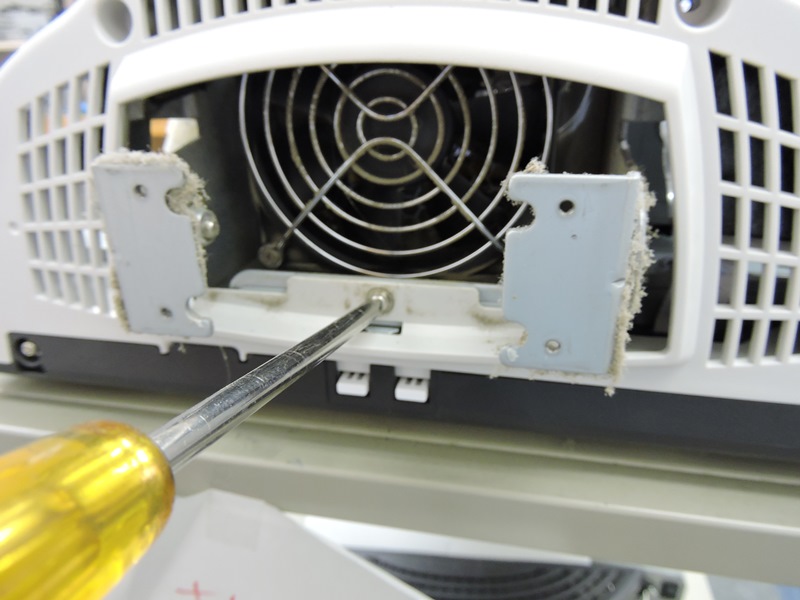

 先に回転台を外しておく必要が あります。４本のネジを緩めます。 |
|

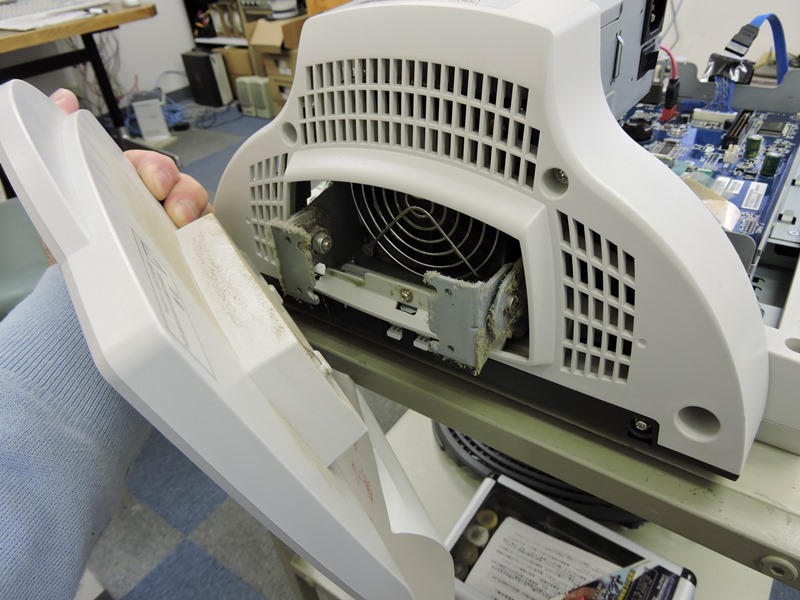

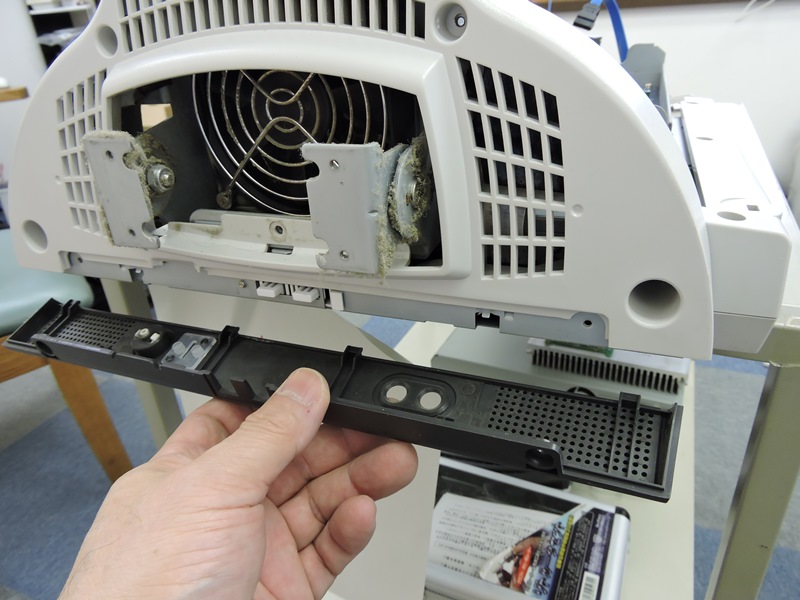

 回転台が外れると、電源ユニットに 付属するクーリングファンが見えます。 |
 ボトムカバーは、中心部の１本を含め 計５本のネジで固定されています。 |
|
 さらに、前面スイッチパネルの 固定ネジも緩める必要があります。 |
 ボトムカバーが外れ、これで完全に 電源ユニットにアクセス可能になります。 |
|

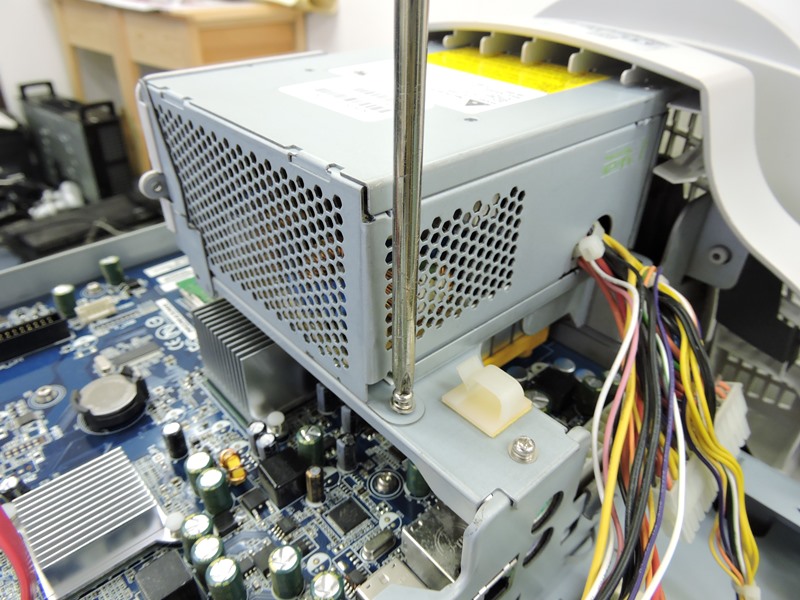

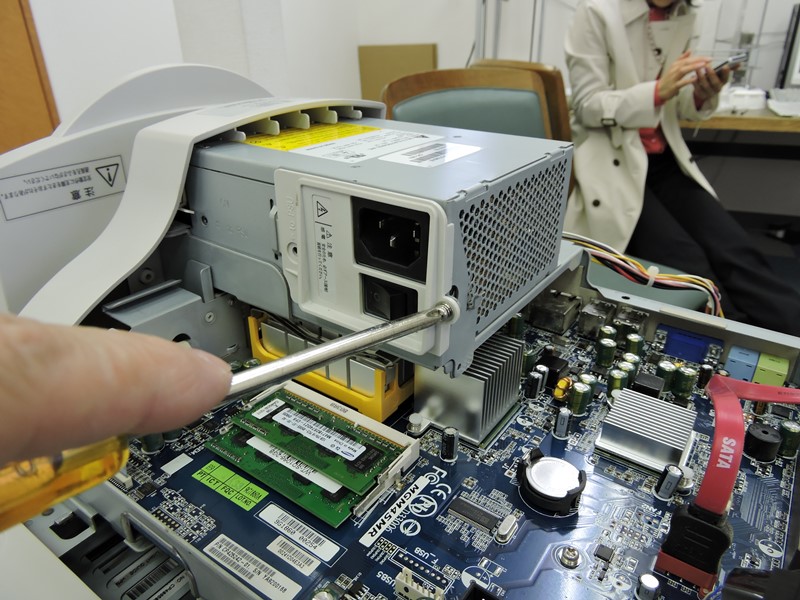

 電源ユニットの固定ネジを緩めます（ボトムカバーが まだ付いているのは写真が前後したためです）。 |
||

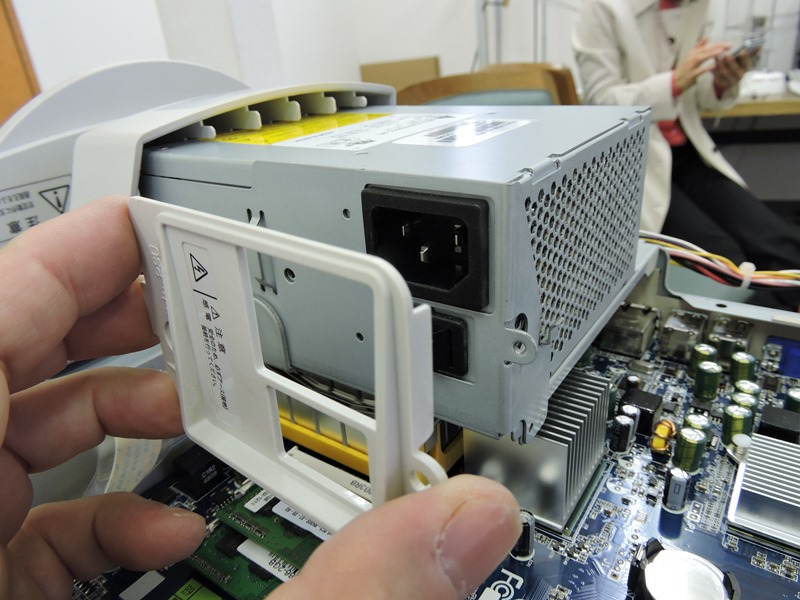

 電源コードソケット・電源スイッチ周りの 樹脂製グリルパーツを外します。 |
 固定ネジが電源ユニット筐体内部に届いて、 筐体を分解できない可能性があります。 |
|

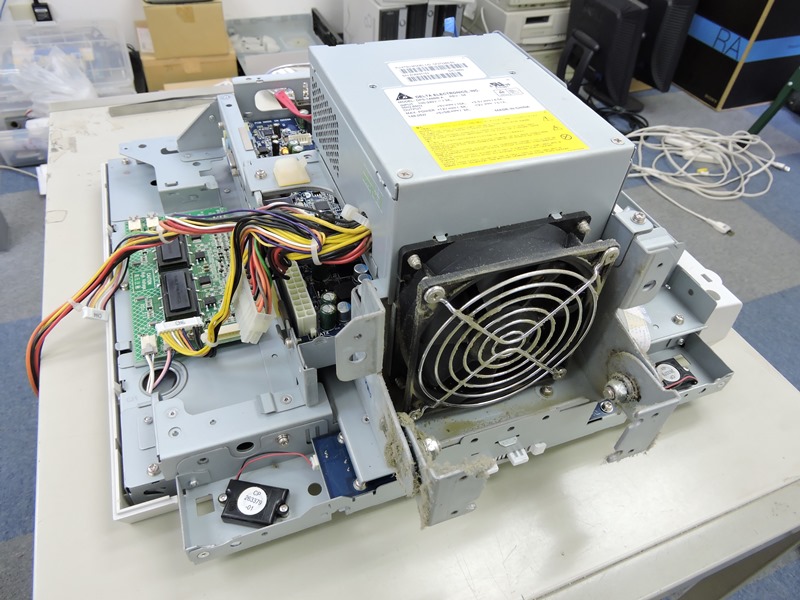

 電源ユニットと干渉するカバー類、 および固定ネジを全て取り除きました。 |

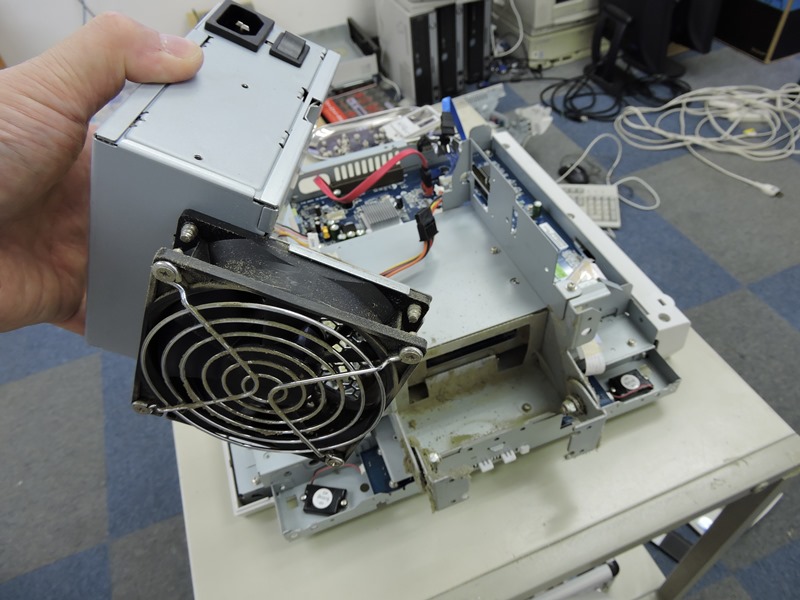

 電源ユニットをゆっくり移動させて 見ます。特に障害はないようです。 |
|
| ・本体内部のメンテナンス | ||

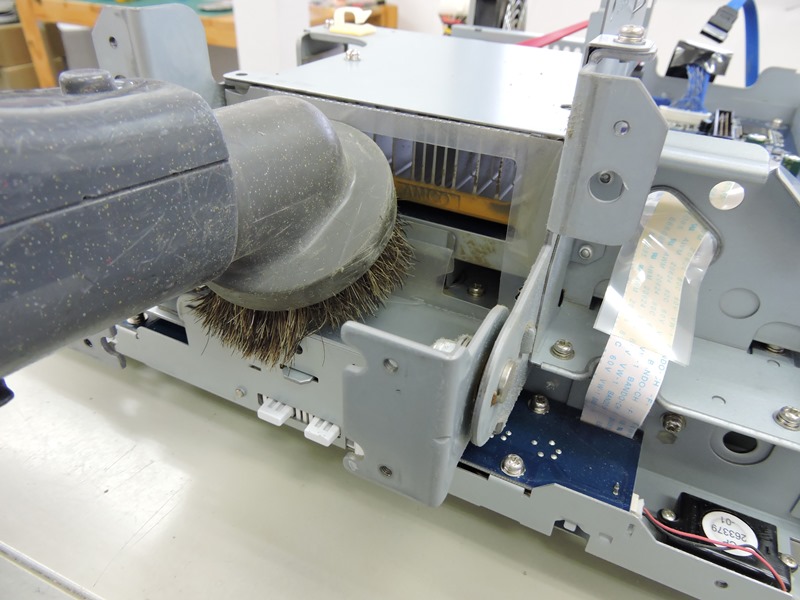

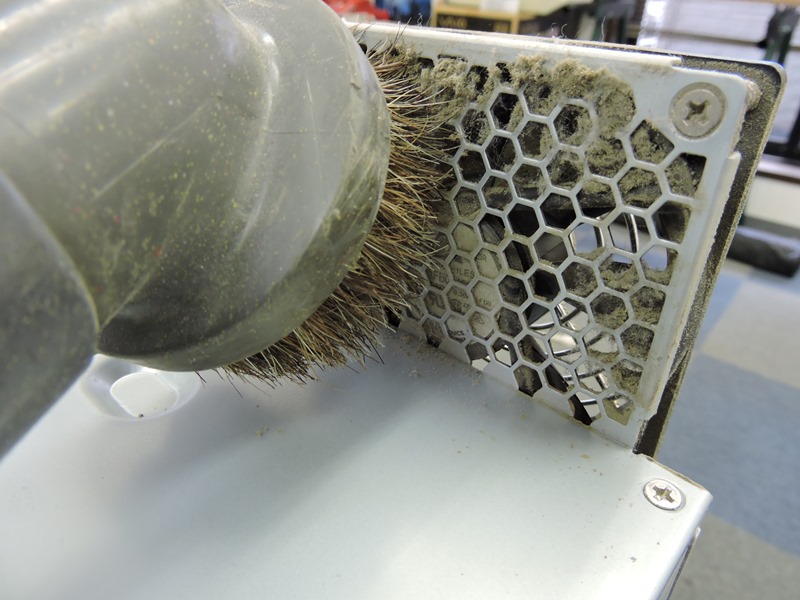

 せっかくＰＣ内部が露出しているので、奥深く 入り込んでいる埃等を掃除機で取り除きます。 |

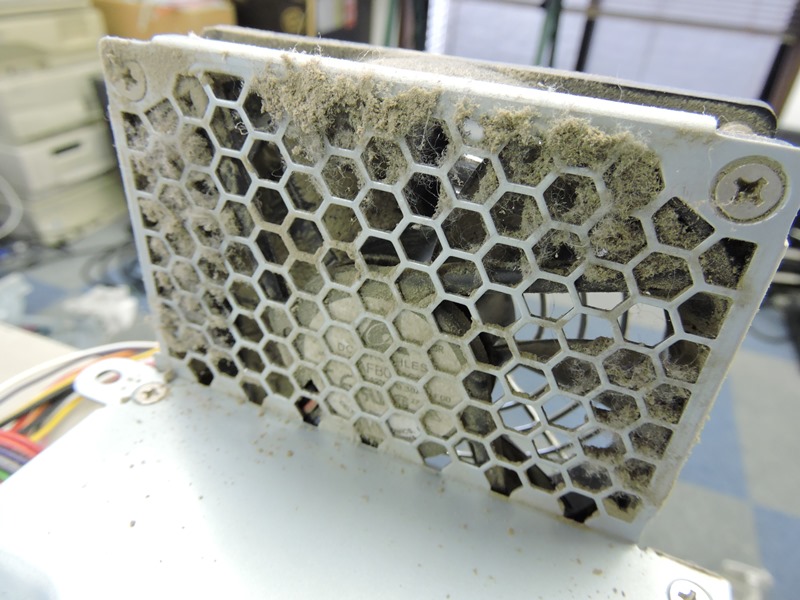

 クーリングファンの本体内部側（ＣＰＵ放熱 器側）に大量の綿埃が集積しています。 |
|
 冷却効果が著しく低下していたはずです。 こちらも掃除機を使って完全に取り除きます。 |
 念のため放熱器やＣＰＵ 周辺の状態も点検します。 |
|

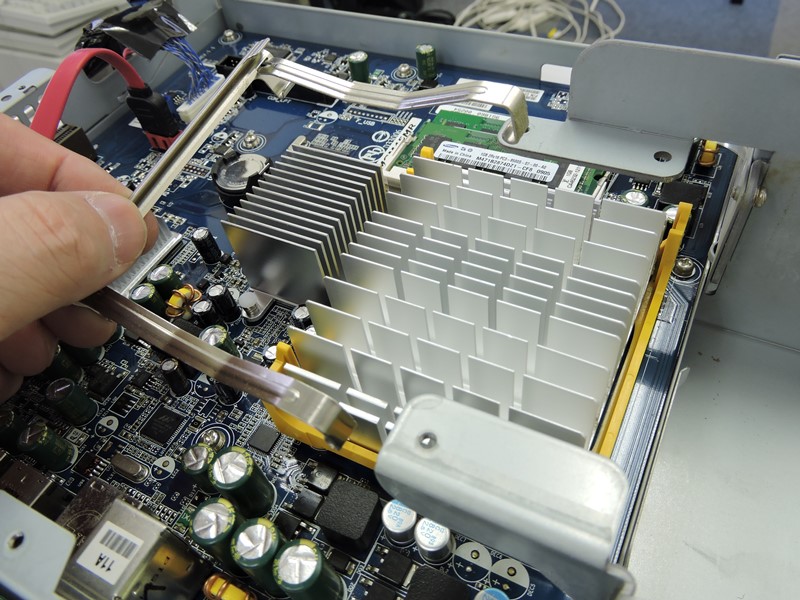

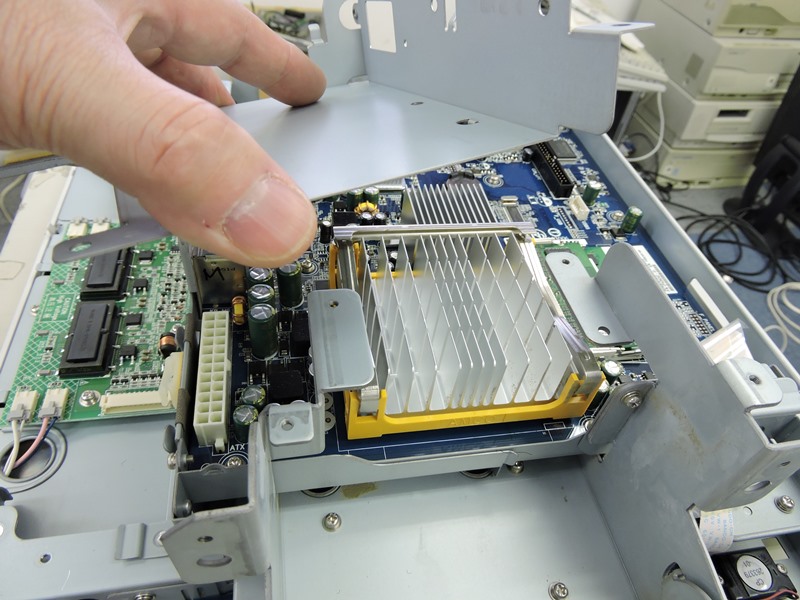

 ＣＰＵ放熱器の固定金具を外します。省スペースの ためか放熱器用のクーリングファンは略されています。 |

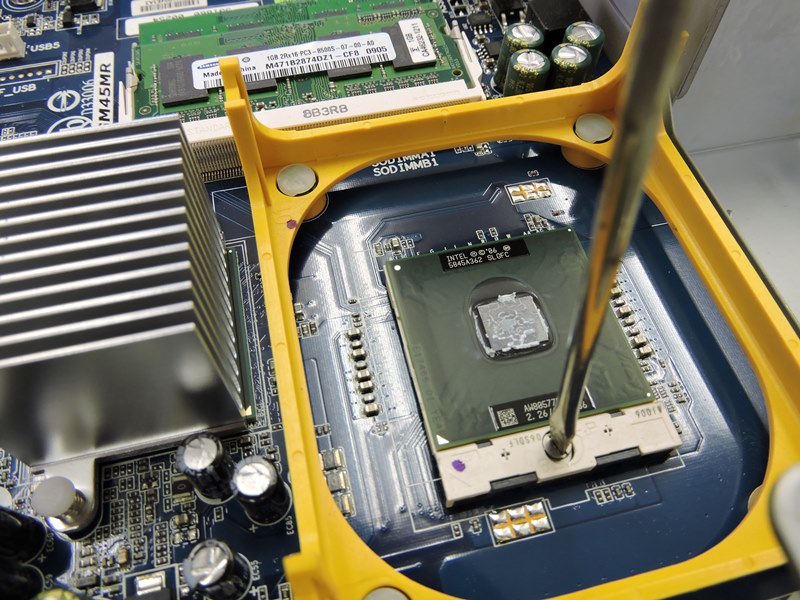

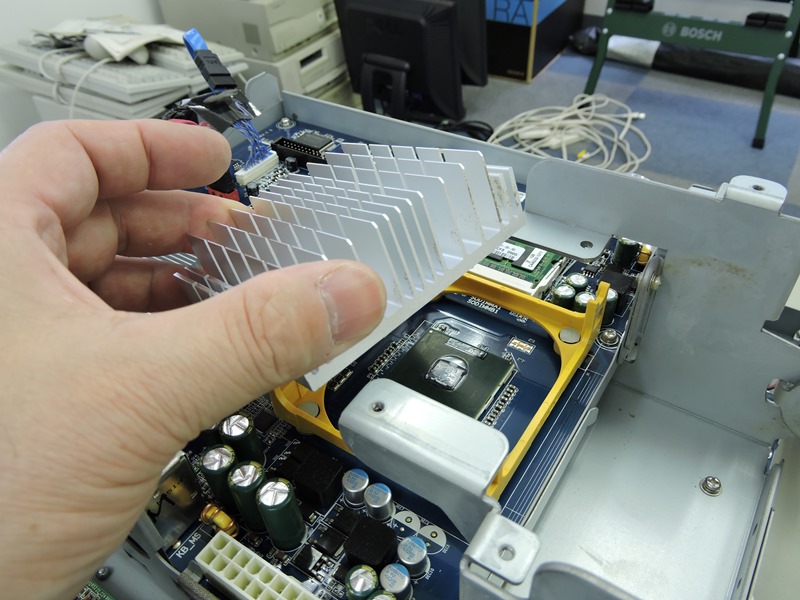

 放熱器を外します。プロセッサ Core2DuoP8600が見えます。 |
|

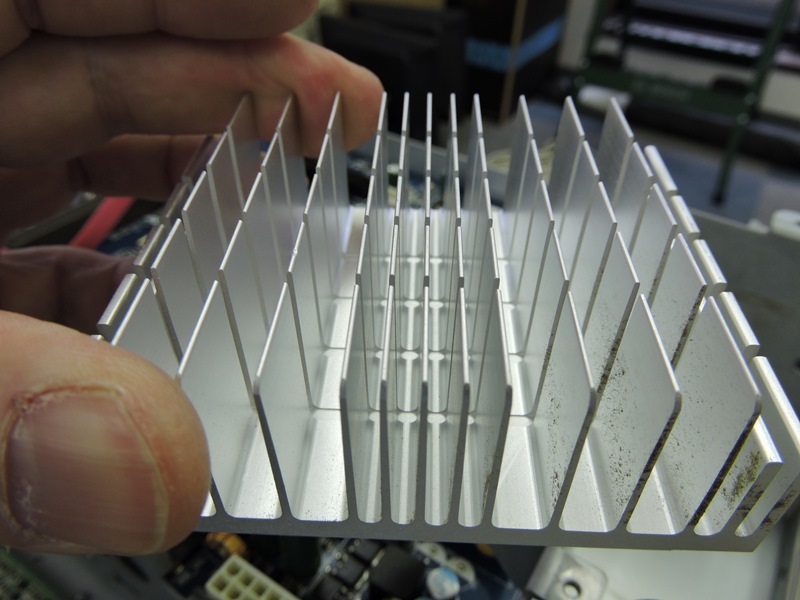

 気流方向に合わせて放熱フィンが配置されて います。ほとんど埃が付着しておらず綺麗です。 |

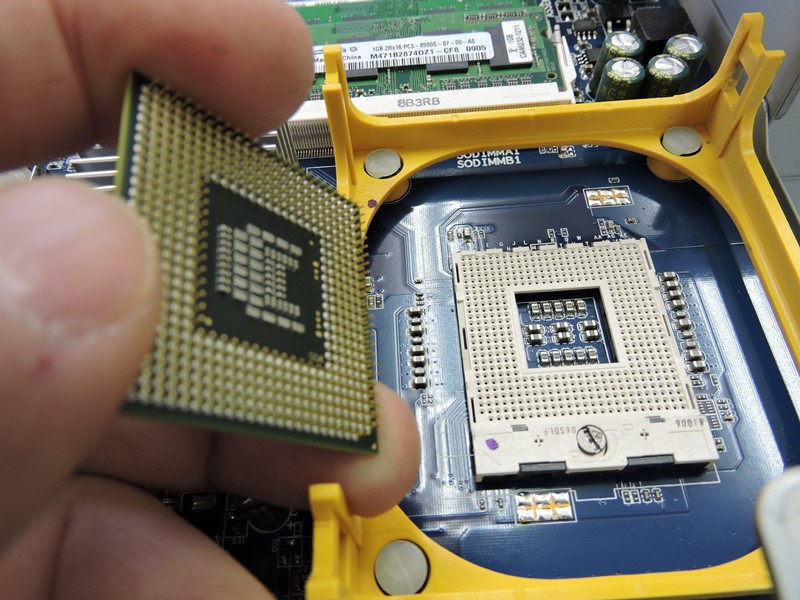

 プロセッサもいったん 取り外して見ます。 |
|
 プロセッサ・ソケットの双方にエアを吹き付けて 埃を飛ばします。ピンの状態を確認します。 |

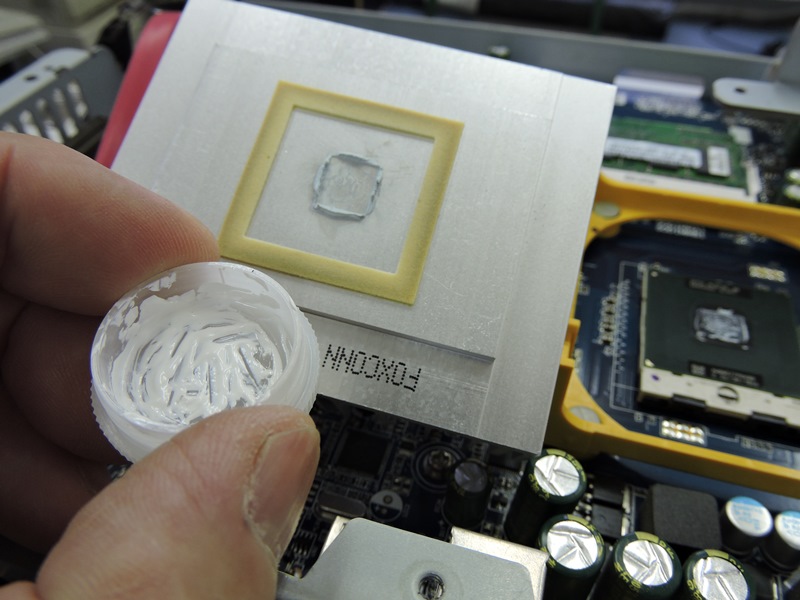

 放熱器とプロセッサの接触面に 熱伝導グリスを補っておきます。 |
|
| ・電源ユニットの点検・修理 | ||

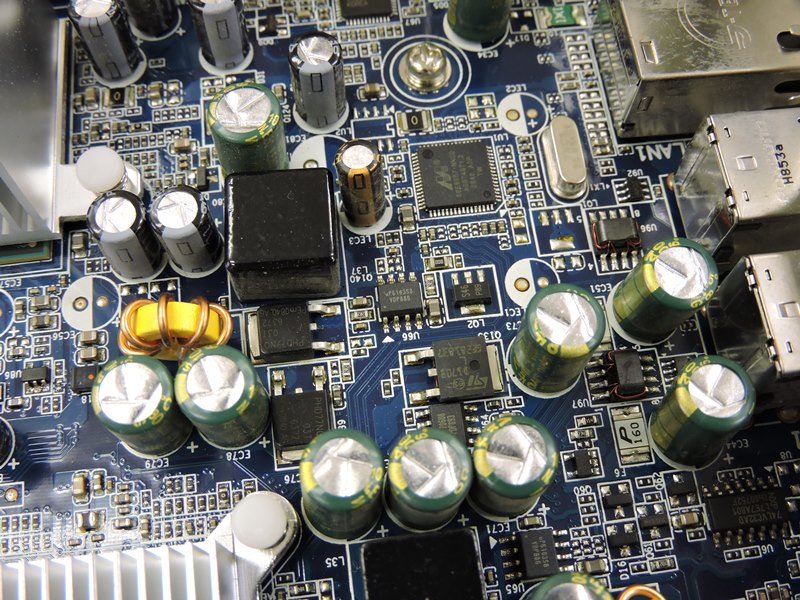

 電源関係の故障はほとんど電解コンデンサの劣化に起因 します。先にマザーボード上のコンデンサを点検します。 |

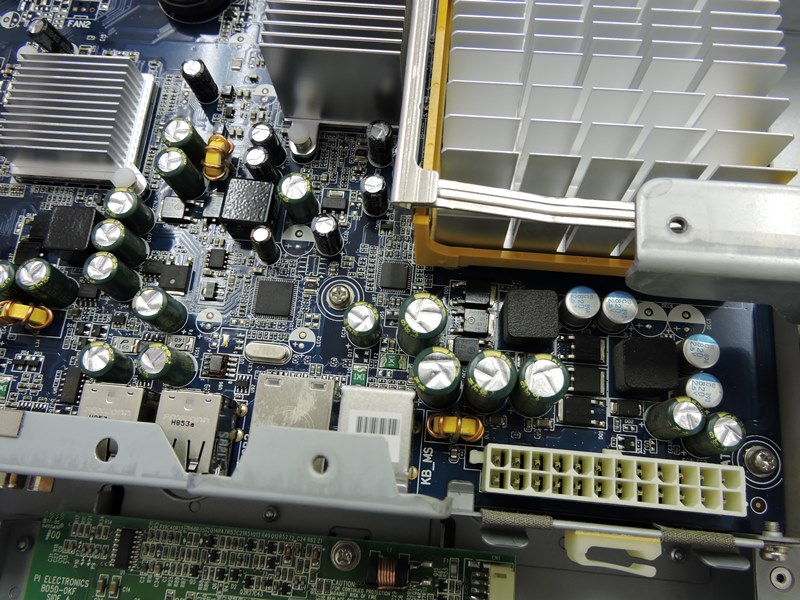

 劣化したコンデンサは頂上部が膨張したり変色 したりします。が、特に異常は見当たりません。 |
|

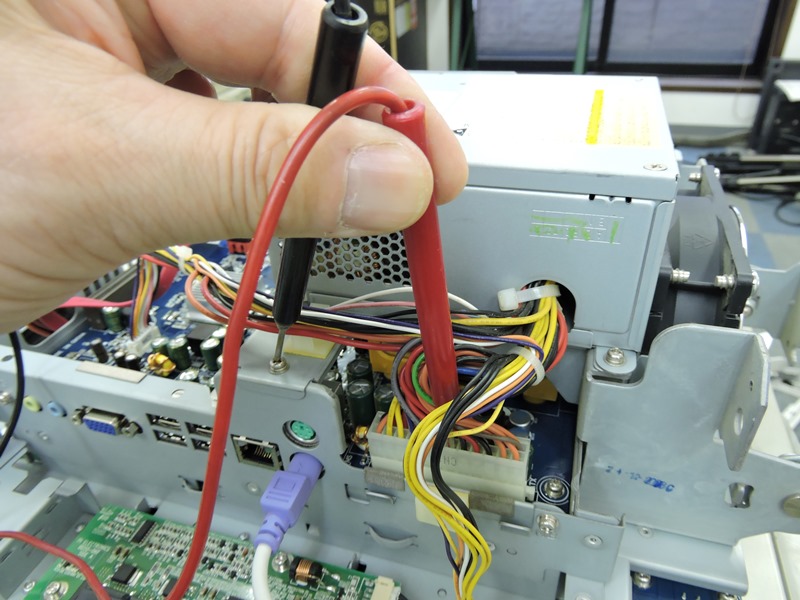

 ＡＣコードを接続し電源を入れ、マザー ボードに供給される＋５Ｖを確認します。 |
 ＋２Ｖを下回りかつ安定しません。しばらくすると 完全に０Ｖになりました。明らかに異常です。 |
|
 ＰＳ－ＯＮ端子をショートさせることで電源ユニット単体でも動作確認を 行いました。結果は同じで、しばらくすると電源が落ちてしまいます。 この時点で、電源ユニット側に問題があることが明らかです。 |
||

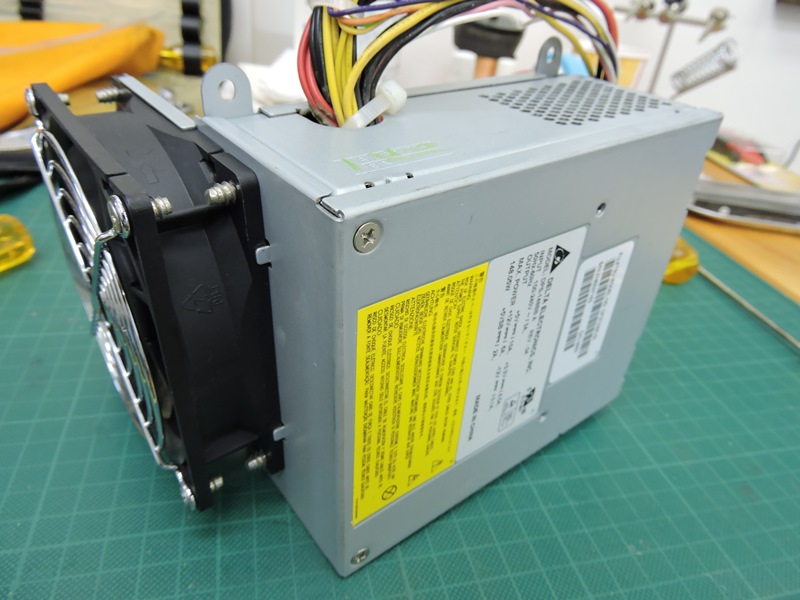

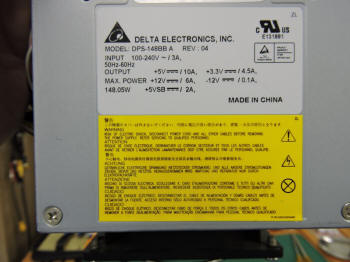

 電源ユニットはＤＥＬＴＡ社（台湾）製、１４８ＷのＡＴＸです。 形状からして富士通製一体型ＰＣ専用かと思われます。 |

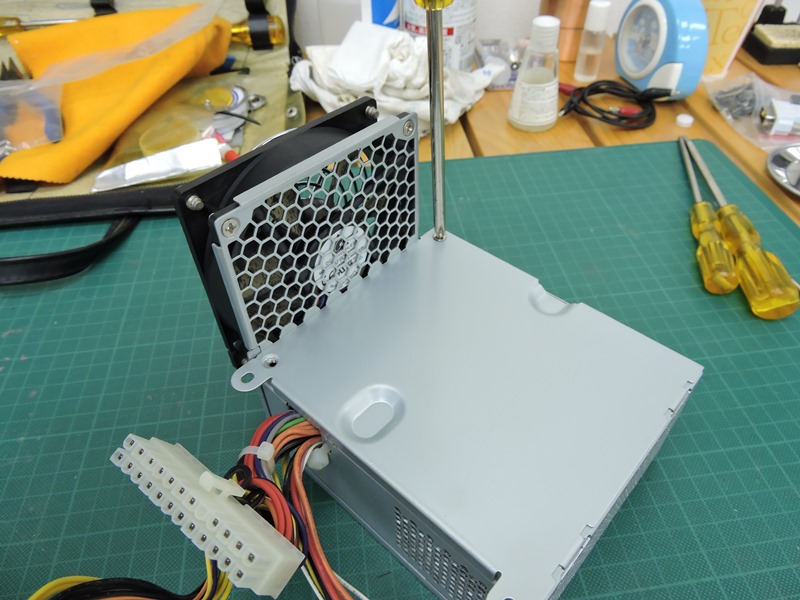

 内部の回路（おそらく電解コンデンサ）に 問題があることは明らかです。分解します。 |
|

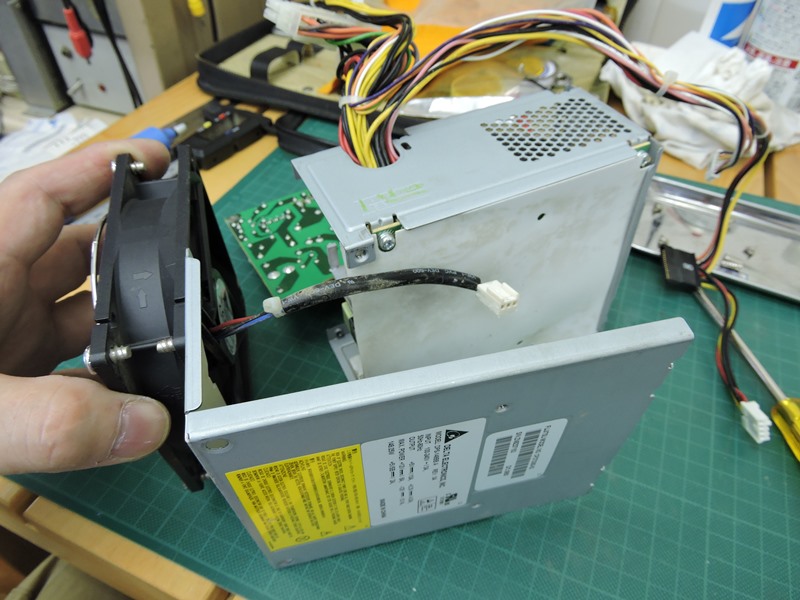

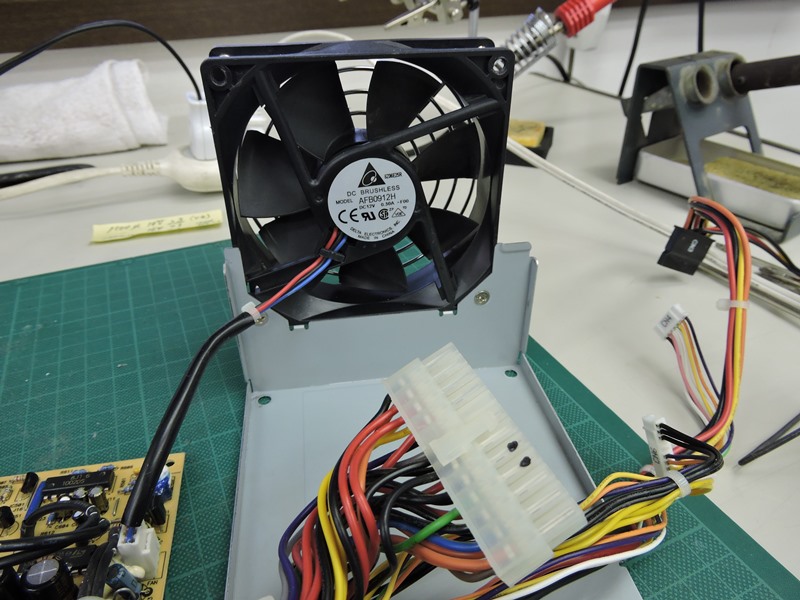

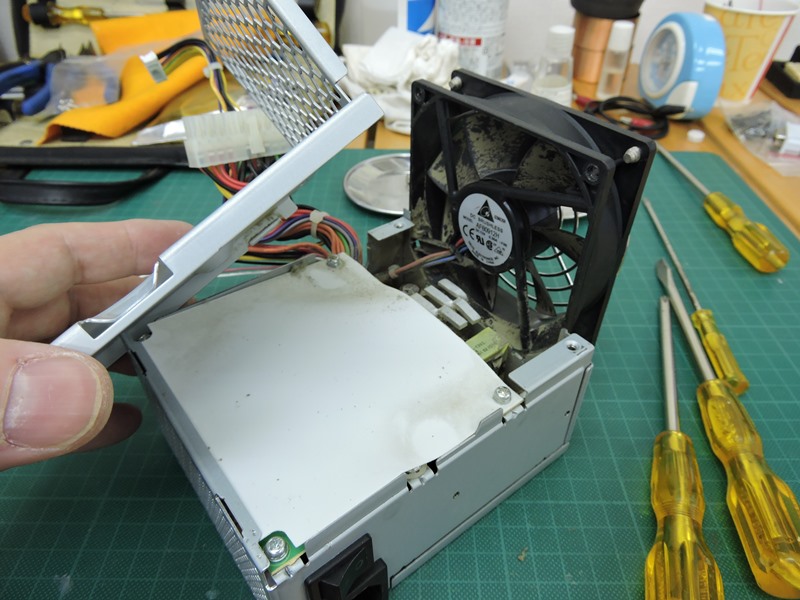

 クーリングファンの取り付け方がユニークです。 １台でＣＰＵと電源ユニット両方を冷却しています。 |

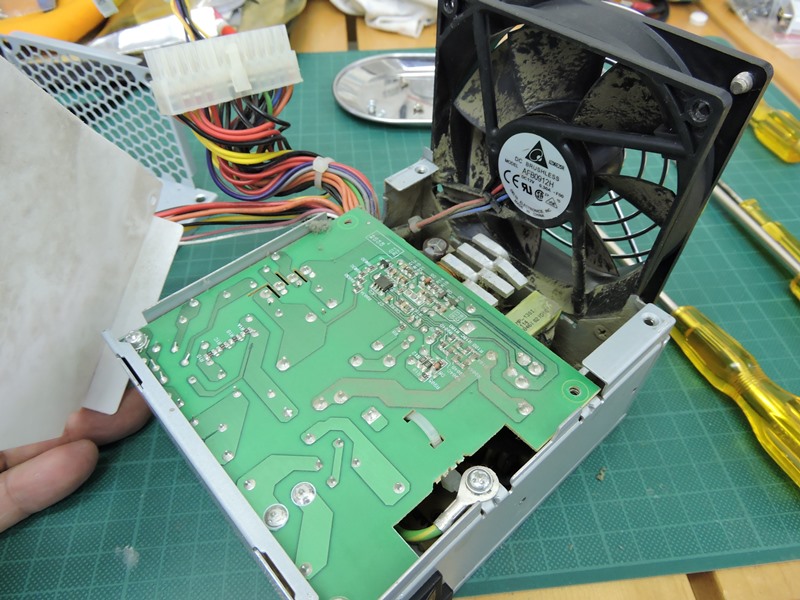

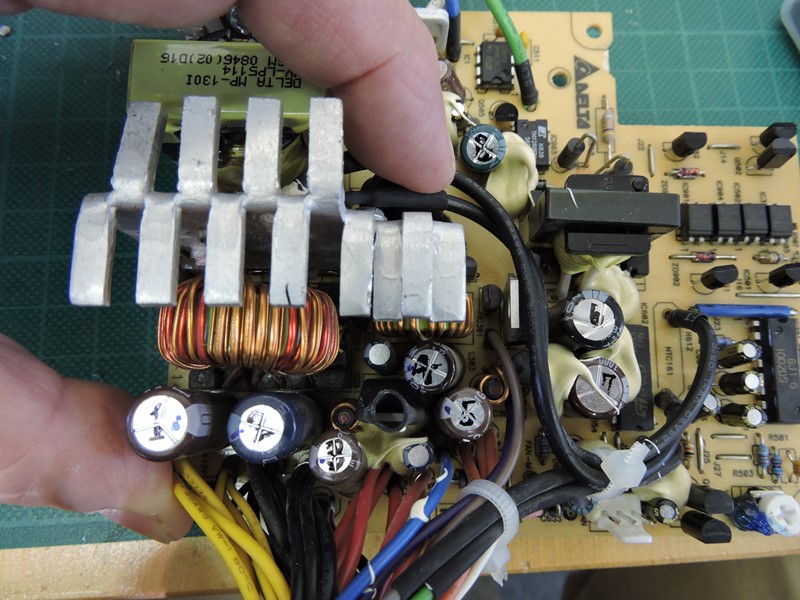

 外側カバー、絶縁シートの下に高圧発生・ 整流側の基板が組み込まれています。 |
|

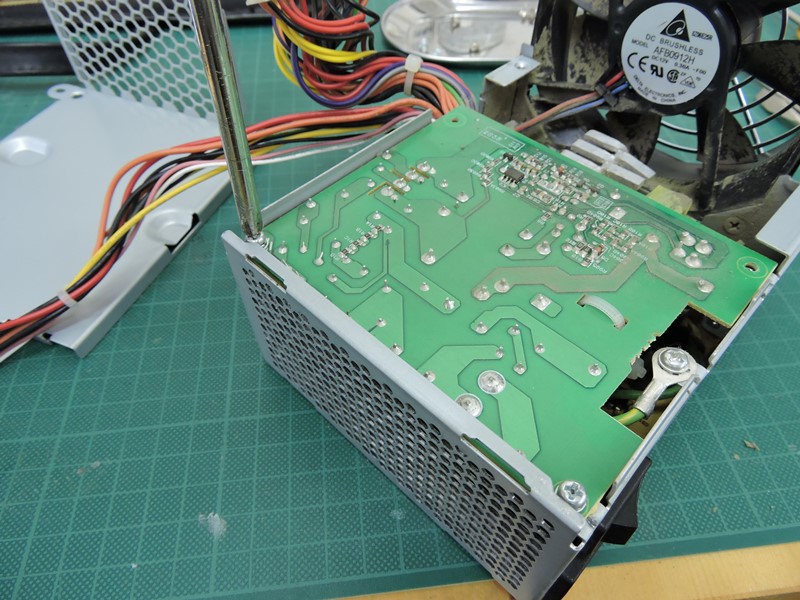

 基板は外側カバーから独立して取り付け られています。基板の固定ネジを緩めます。 |

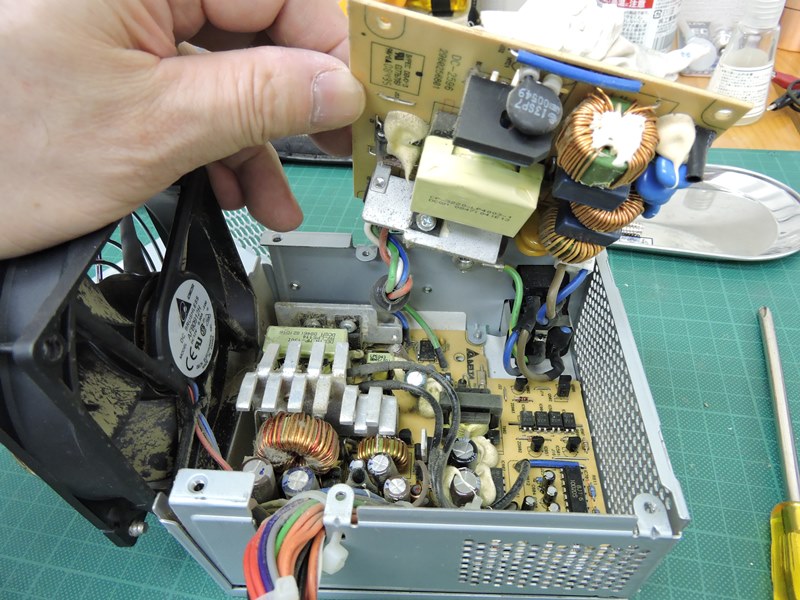

 高圧側基板を持ち上げると、反対側に分圧側の基板が 見えます。両者は４本のコードで接続されています。 |
|
 外側カバーは、クーリングファンの 取り付けブラケットを兼ねています。 |

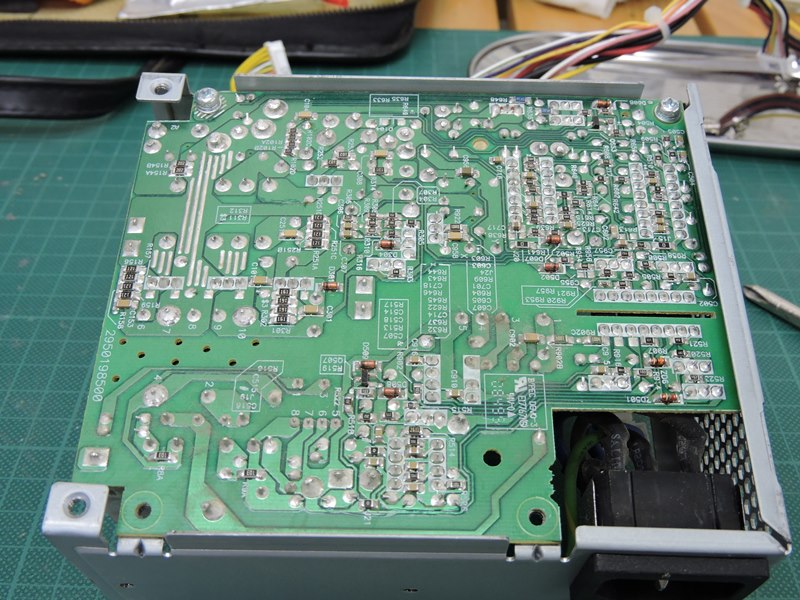

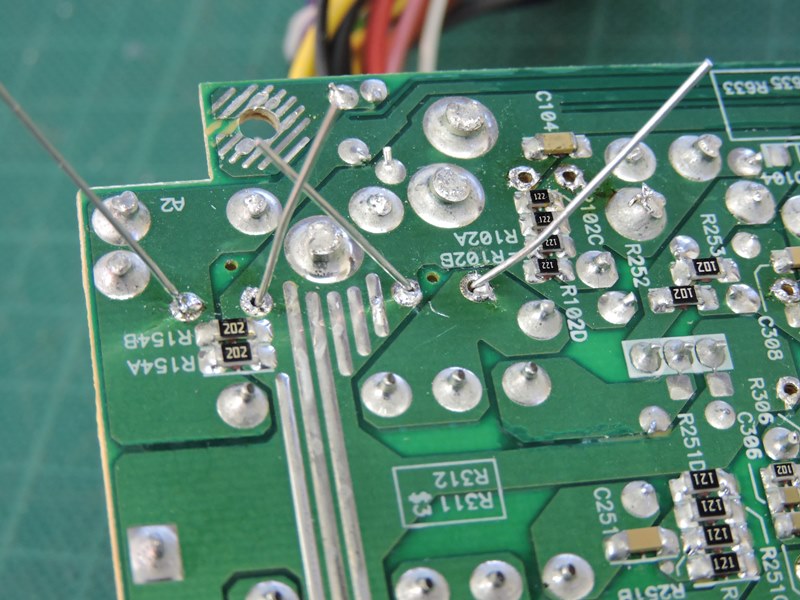

 分圧側基板の裏側を見ています。多くの チップパーツが表面実装されています。 |
|

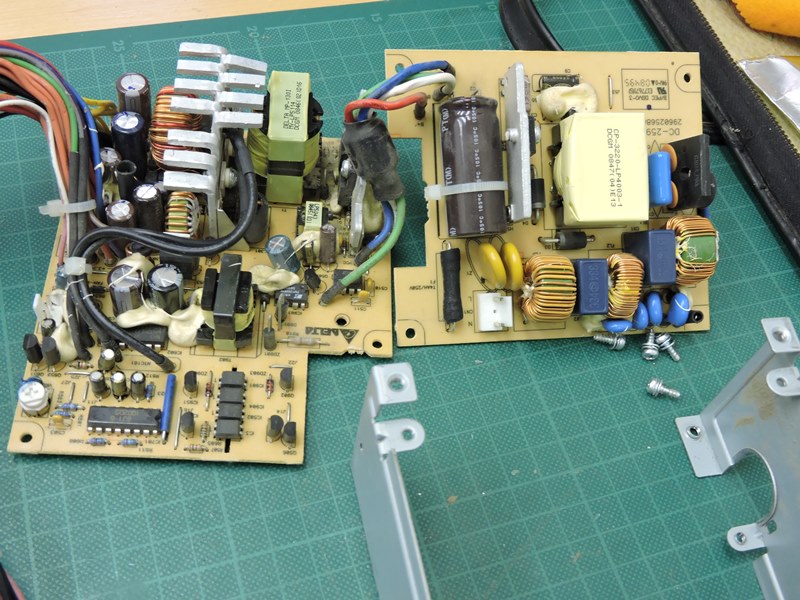

 ２枚の基板を取り外しました。両者は＋Ｂ（赤）、－Ｂ（白）、 ＰＳ（緑）、ＳＢ（青）の４本のコードで互いに接続されています。 |
||

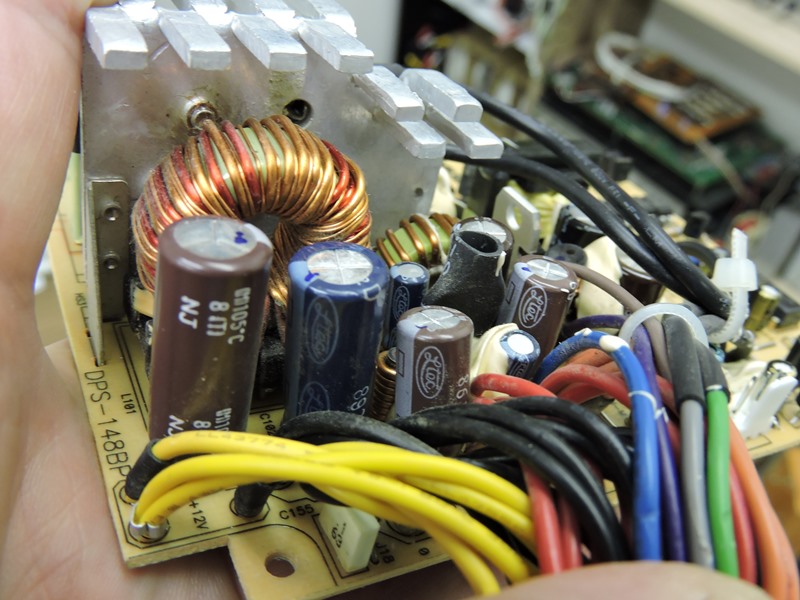

 電解コンデンサを確認します。マザーボード 同様、見たところ特に異常がありません。 |
 見た目ではなく電気的特性に劣化があるかも 知れません。取り外す前に番号を記入します。 |
|

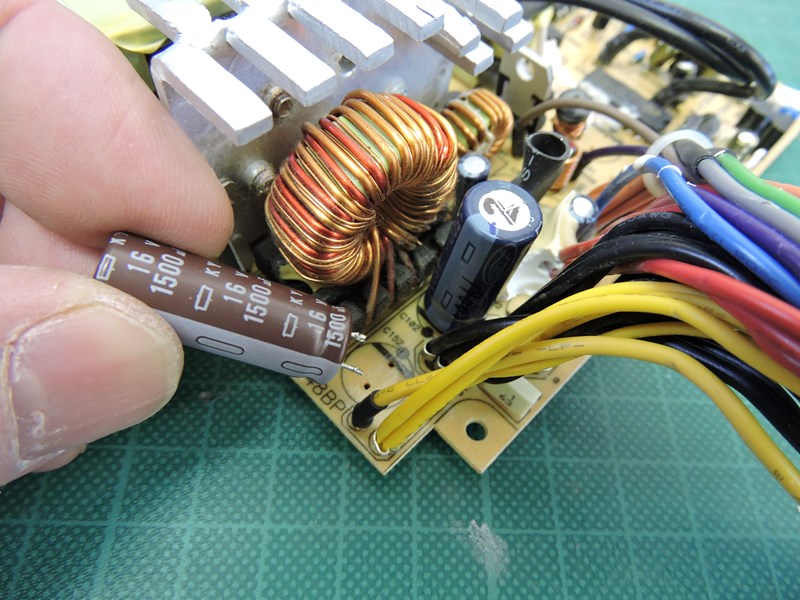

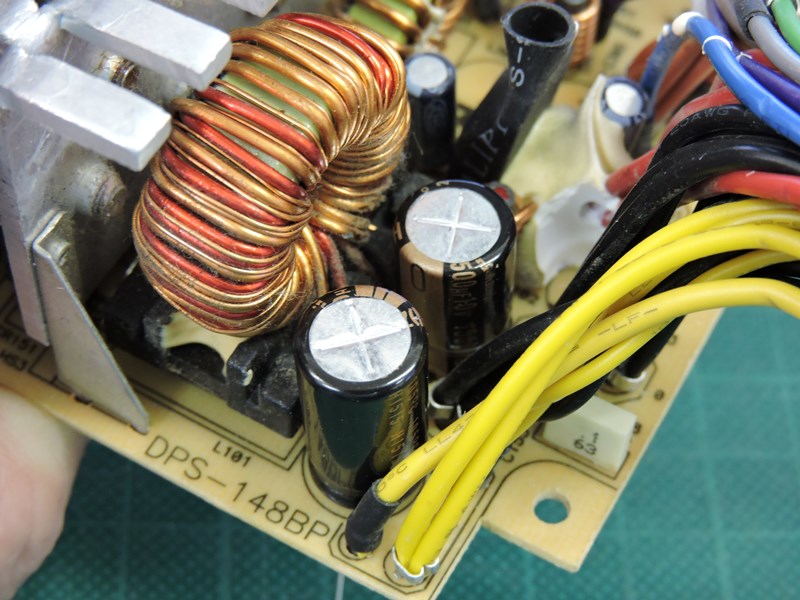

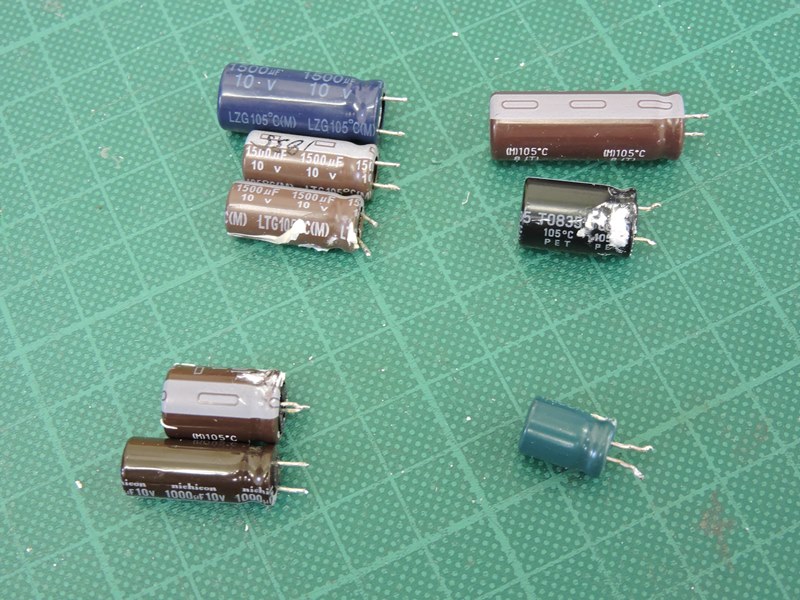

 大容量（１５００μＦ）のコンデンサが使用されて います。取り外して１本ずつ点検します。 |

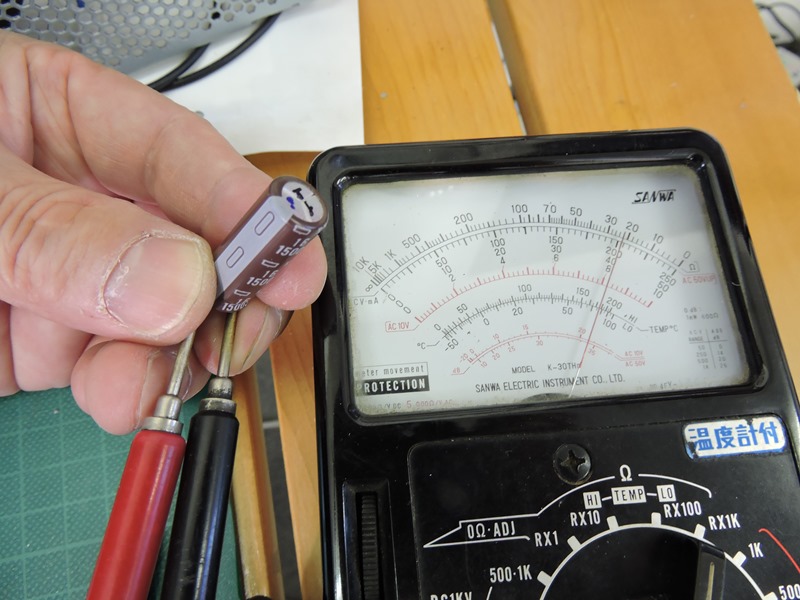

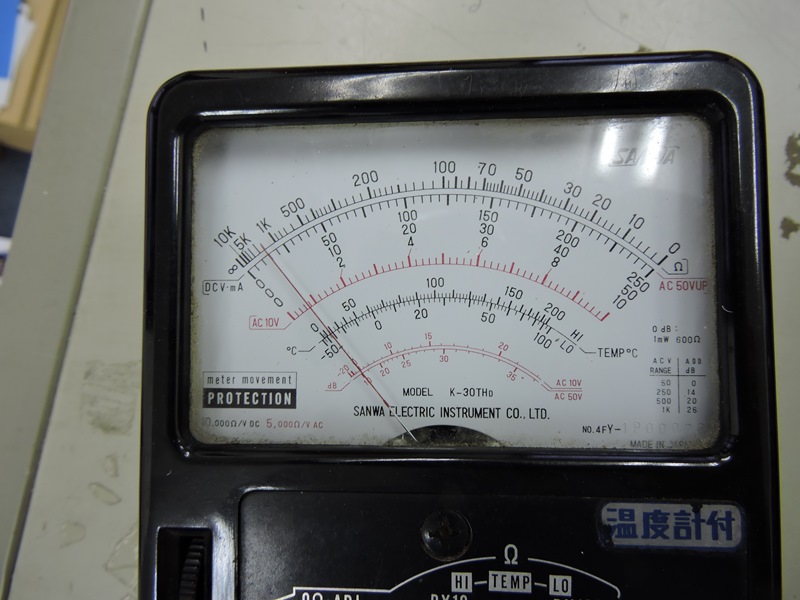

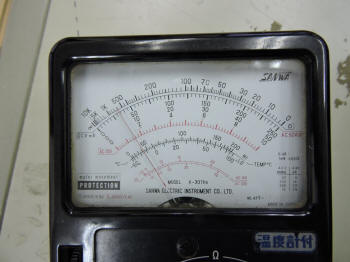

 導通を調べます。チャージが進むにつれて 抵抗が大きくなります。問題ありません。 |
|

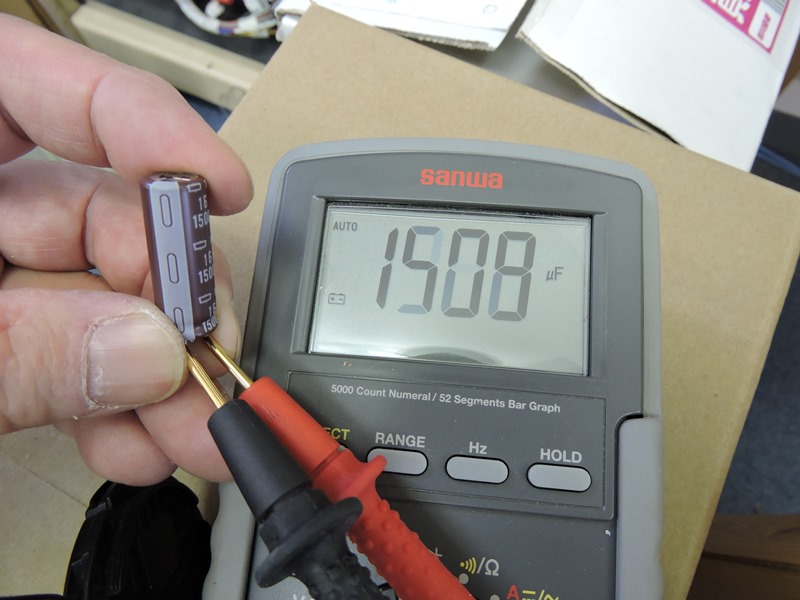

 回路計の容量測定モードでも確認します。 １５００μＦに対して１５０８μＦと正常です。 |
 ３本が１５００μＦに対して１８００μＦ近くを示しましたが、 容量抜けなどの明らかな劣化はありませんでした。 |
|

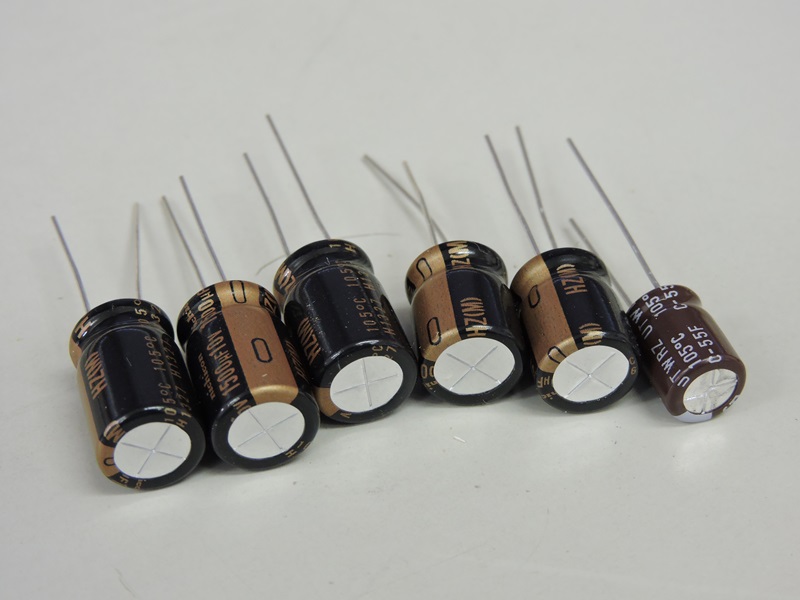

 不具合の原因になりがちな電解コンデンサ なので、念のため全て新品に交換します。 |
 背の高さと太さは相反する関係にあります。 同サイズのパーツがないと実装に苦労します。 |
|

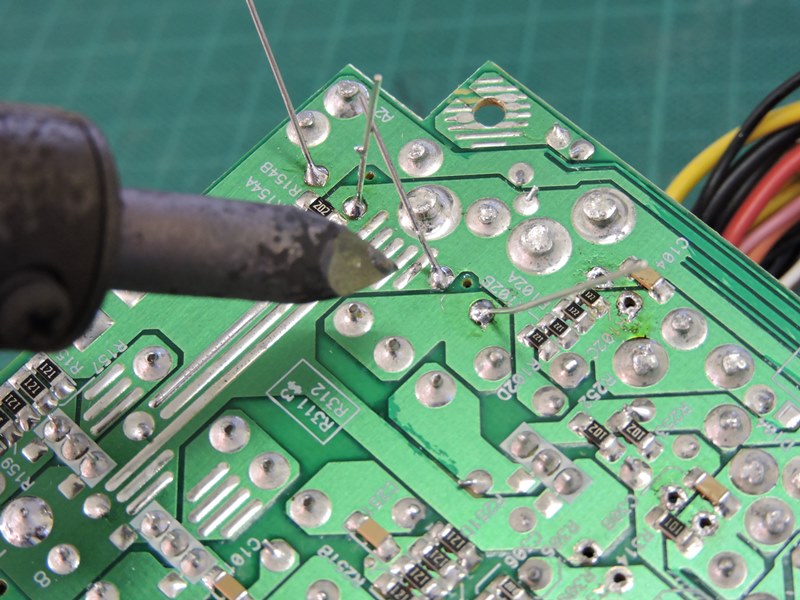

 元のコンデンサを取り外した後、半田クリーナを 使ってランド周りを綺麗にしておきます。 |
 電源回路には容量の大きい（８０～１００Ｗ） 半田ごてを使用し、半田を十分に流します。 |
|

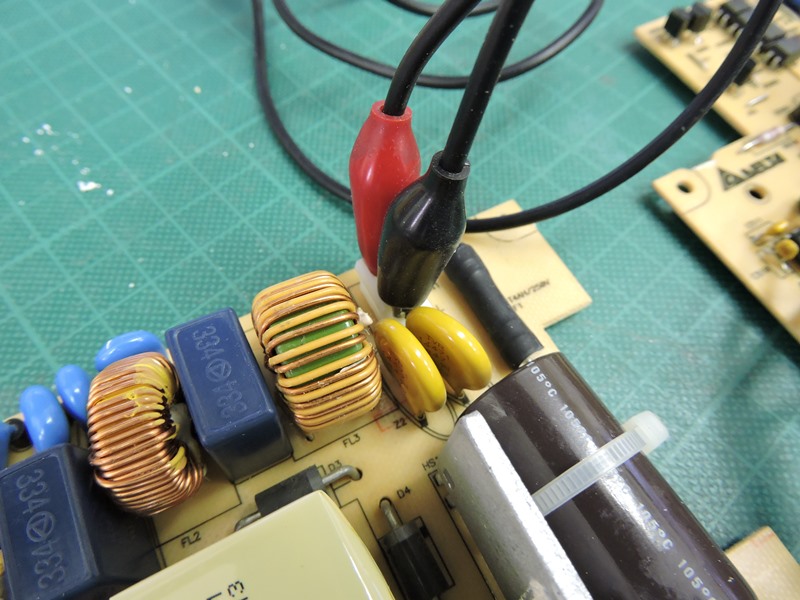

 電解コンデンサの交換で不具合が解決したか確認 します。クリップを使ってＡＣ１００Ｖを仮接続します。 |

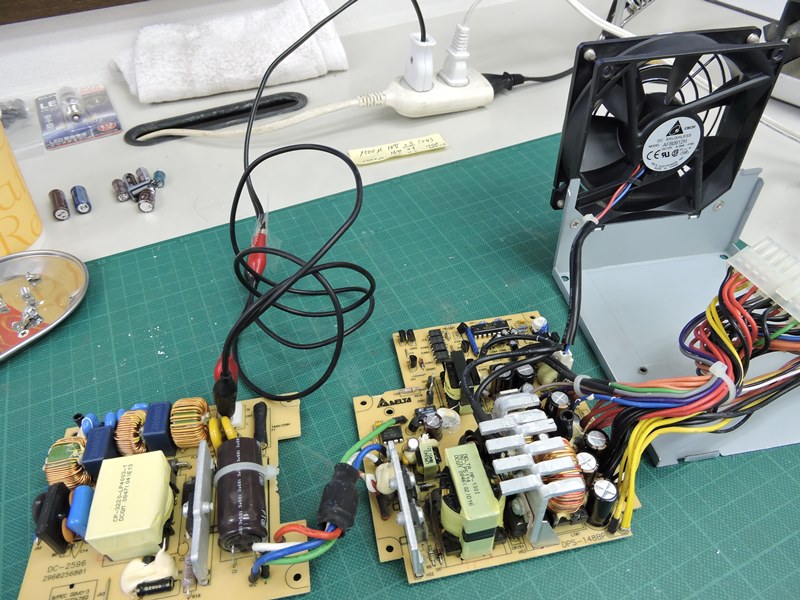

 動作確認の全体風景です。４００Ｖ以上の高電圧が 発生しているので短絡や感電に十分留意します。 |
|

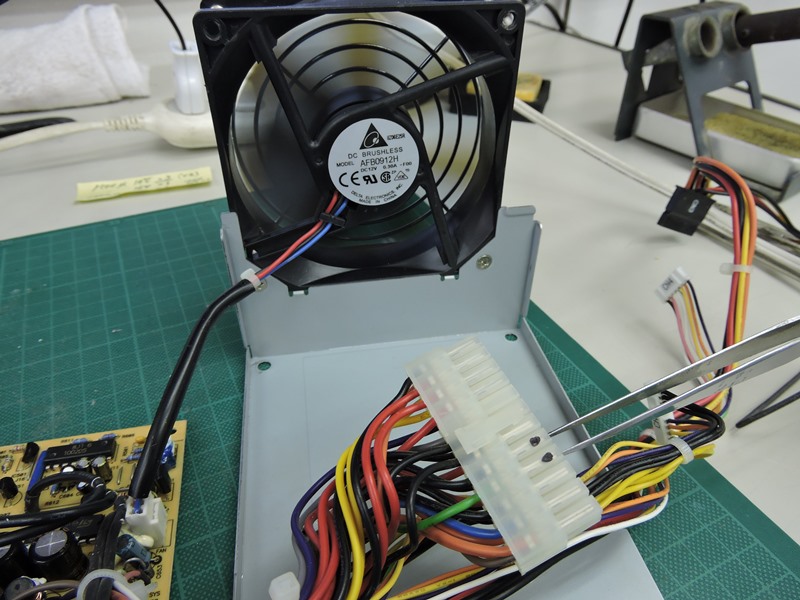

 コネクタのＰＳ－ＯＮ端子（緑）を 短絡し電源ユニットを起動します。 |
 起動してしばらくクーリングファンが回り ますが、間もなく停止してしまいます。 |
|
 ＋５Ｖの出力を確認すると、マザーボードに接続して確認した時と同様に電圧が異常に 低く安定しません。間もなく０Ｖに戻ってしまいます。電解コンデンサが原因ではなかった ようです。劣化はなかったと言えます。残念ながら交換作業は徒労だったということです。 このＰＣは「直らなかった」では済みません。電解コンデンサ以外で不具合の原因を探し 当てるか、何か別の解決方法を考えなければなりません。その後の顛末は続編にて。 |
||
|
||
