| ・衣類乾燥機の修理と大掃除（２０１６．０７．２９） |
 ご縁あって市内の特別養護老人ホームから衣類乾燥機修理のご依頼を受けました。大勢の お年寄りの日常生活を支えるため、施設内には様々な設備・機器が設置されています。 その使用頻度は一般家庭の比ではなく、僅かなメンテナンス不足が大小のトラブルを引き 起こしがちです。洗濯物を効率良く干す作業は、清潔で健康な生活を維持する上で非常に 重要ですが、察するに施設にとって大きな負担を生むものと思います。メーカーのサービスは 「修理不能」、「高額になる」、「買い換えた方が良い」をひたすら繰り返すばかりだそうです。 真に受けていると、どこの施設も維持管理費の工面で大変なご苦労が伴いかねません。 |
||

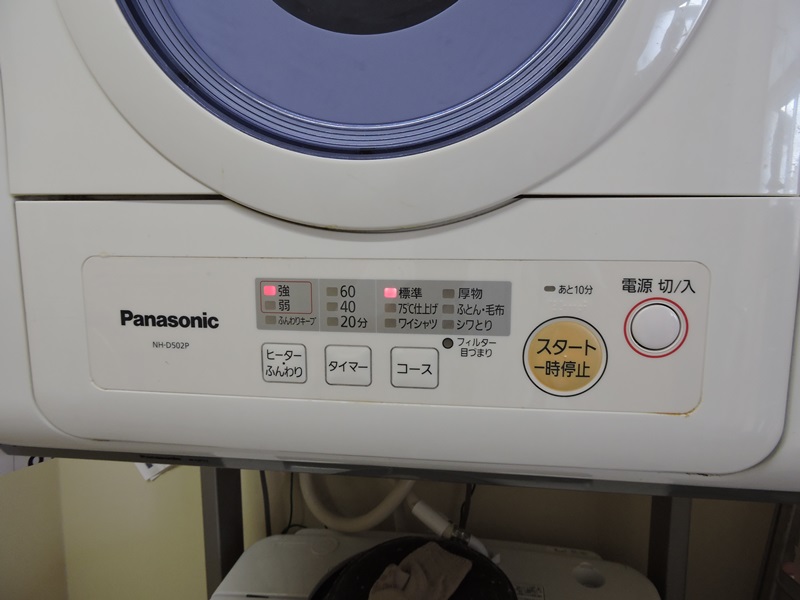

 電源スイッチの反応を確認します。ＬＥＤが点灯し 電気回路系は機能しているようです。しかし、 |
 スタートボタンを押すと、モータ始動と同時に背面から 「キー」という凄まじい音が聞こえ、ほとんど送風されません。 |
|

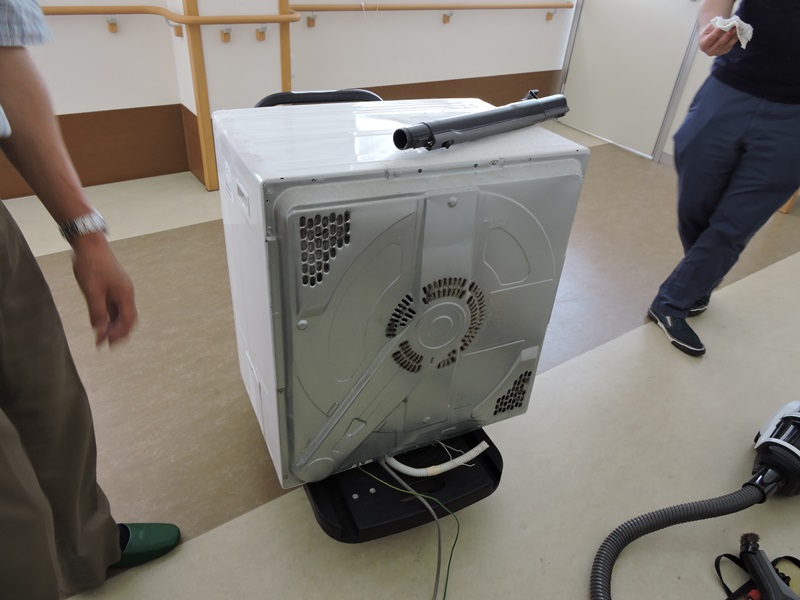

 乾燥機全体が埃にまみれ、部分的に付着した煤で手や 工具が黒く汚れていきます。いったん床に降ろします。 |

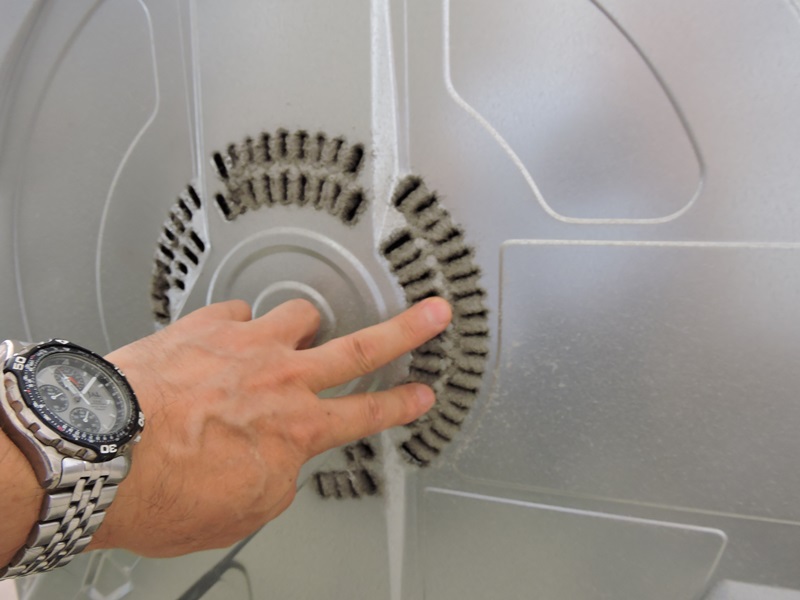

 背面カバーの吸気スリットは綿埃で閉塞寸前です。スリットを 通して、両翼ファンとの間隙も綿埃が詰まっているのが見えます。 |
|

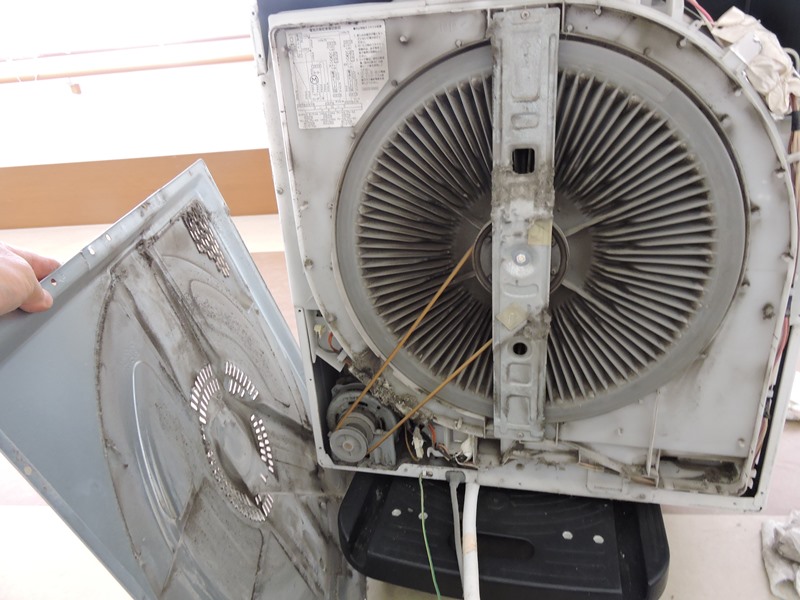

 背面カバーを取り外します。と同時に内部から綿埃が 次々こぼれ落ちて周囲の床に散らかっていきます。 |

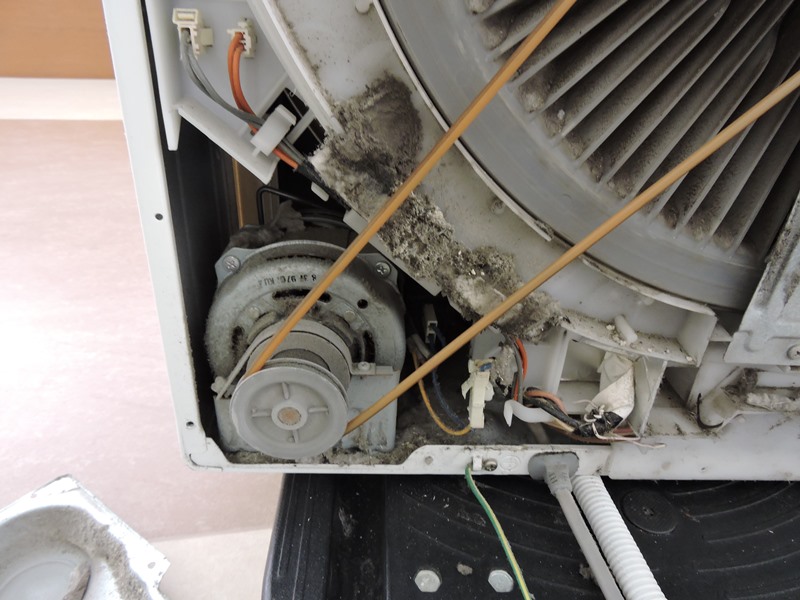

 モータ周りも綿埃が付着し、煤と混じり合ってひどく 汚れが進行しています。丁寧なクリーニングが必要です。 |
|

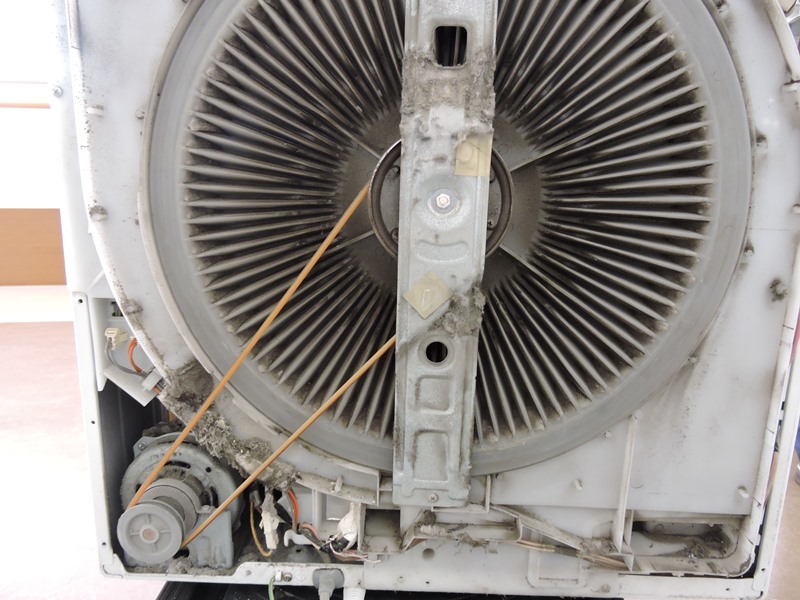

 送風の通り道に沿って綿埃が集積しています。両翼ファンのフィン１枚１枚の隙間には、 奥底まで綿埃が入り込んでいます。溝を埋め尽くして平板と化している部分もあります。 |
||

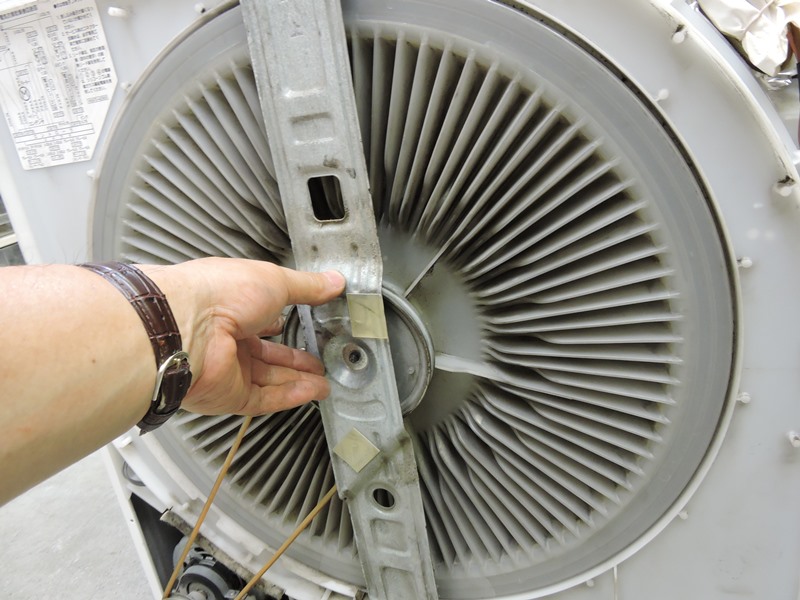

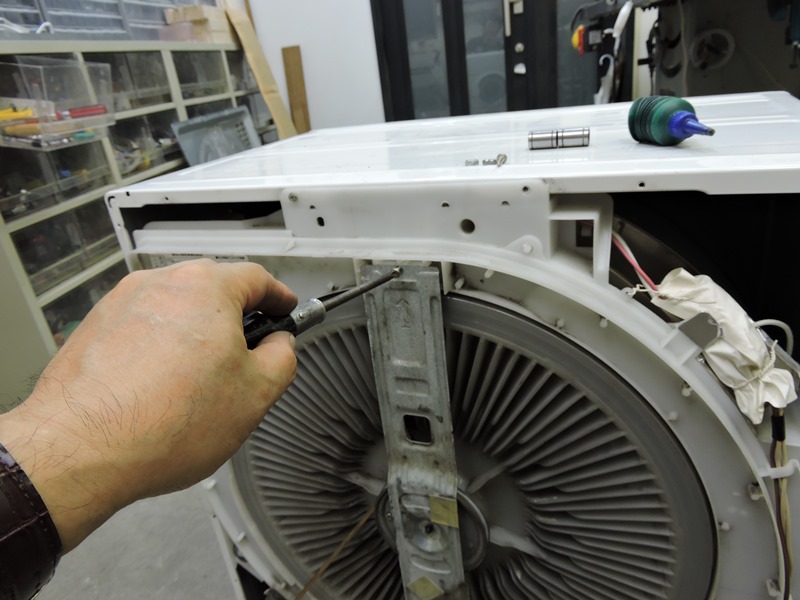

 両翼ファンの固定用ステーを取り外します。 上下２か所でタッピングネジで固定されています。 |

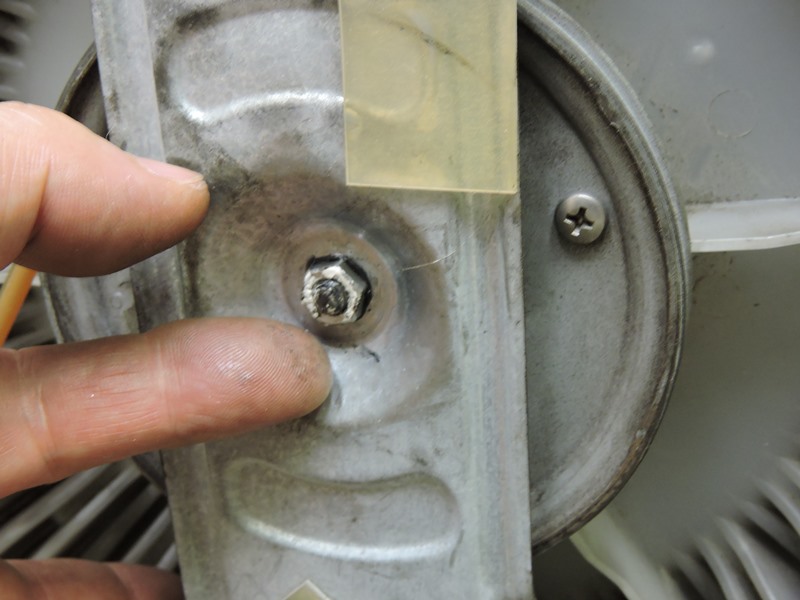

 ファンシャフトをステーに固定している４ｍｍナットです。 閉め具合が調整され白ペイントでマークされています。 |
|
 ステーを取り外します。ファンプーリーがステーに 隣接しウレタン製のファンベルトが掛けられています。 |

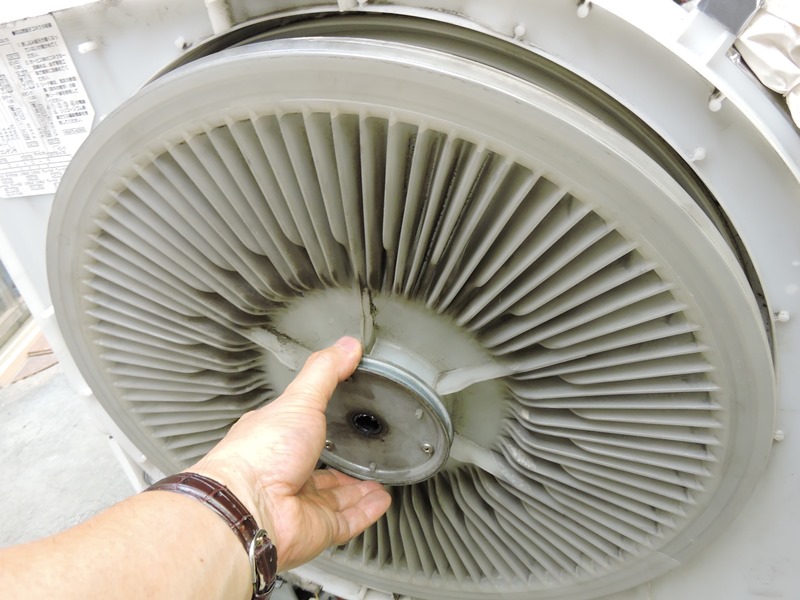

 両翼ファンを手前方向に抜き取ります。溝の奥底まで入り 込んだ綿埃を徹底的に掻き出し電気クリーナで吸い取ります。 |
|

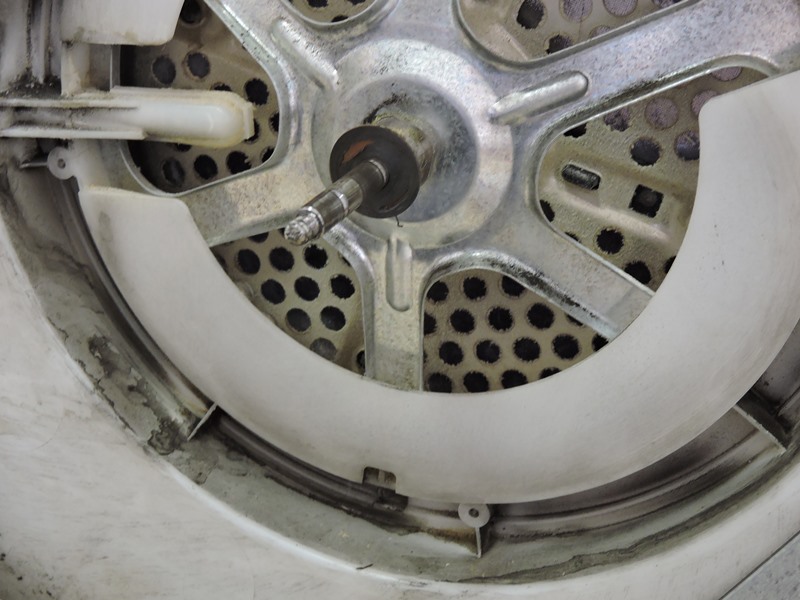

 ファンシャフトが顔を出しました。近くでよく 点検すると、深刻な状況が判明しました。 |

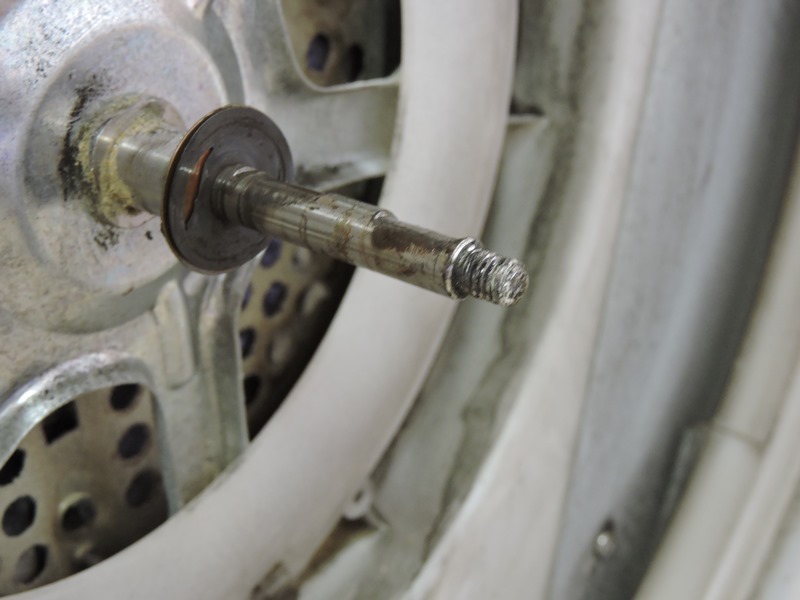

 シャフトの偏摩耗が極端に進行しています。埃が入り込み 油膜が途切れた状態で、かなり長期間酷使されたようです。 |
|

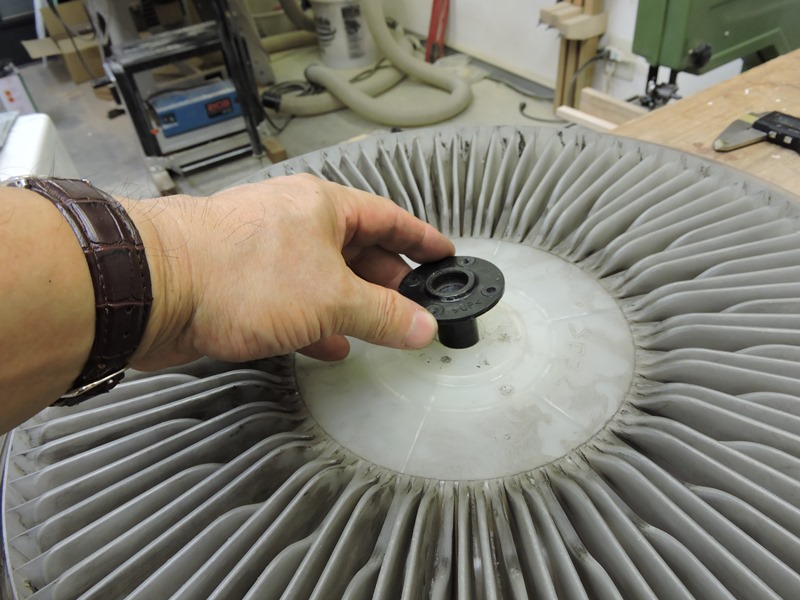

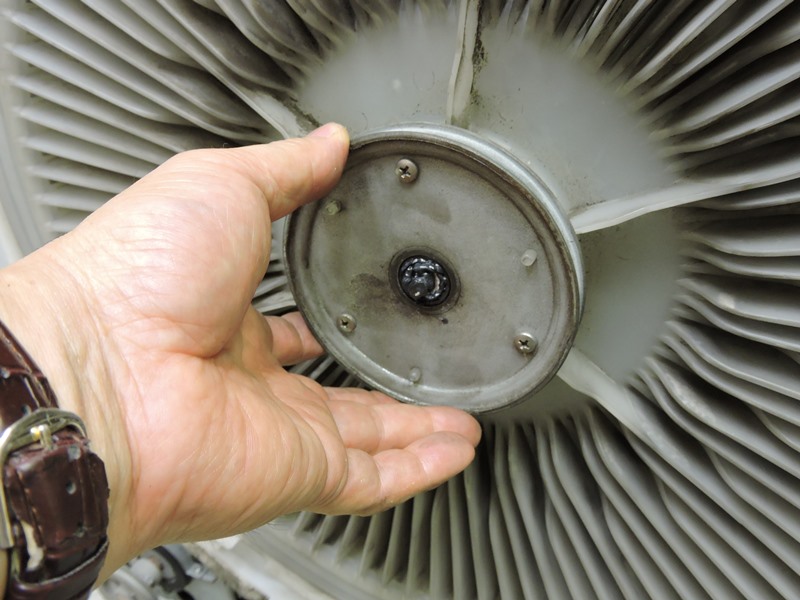

 一般的な使用ではシャフトではなく、こちらの軸受側を 先に摩耗させ、定期的に交換するよう設計されています。 |
 ファンシャフトはベルマウスと一体部品のため、 交換作業が厄介かつ芯出しが容易ではありません。 |
|
 ファンシャフトの偏摩耗が段付き状態にまで進行して いるので、単に軸受の交換では問題が解決しません。 |

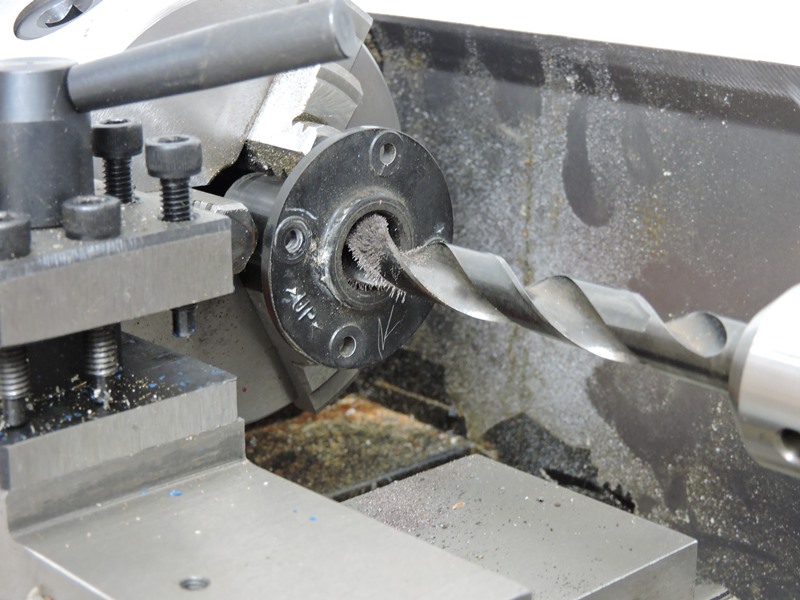

 まず、軸受内部の摩耗を取り除き内径を均一に します。→１２ｍｍ径→１５ｍｍ径と内径を拡げます。 |
|

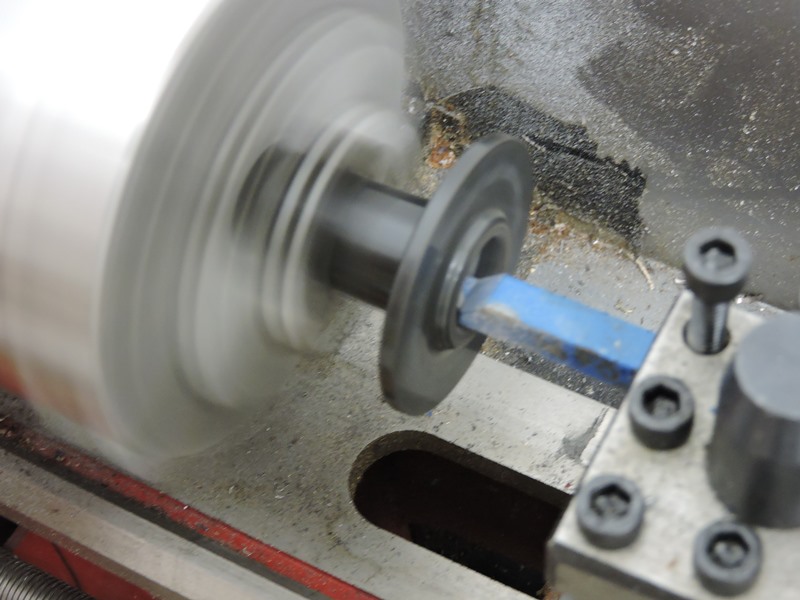

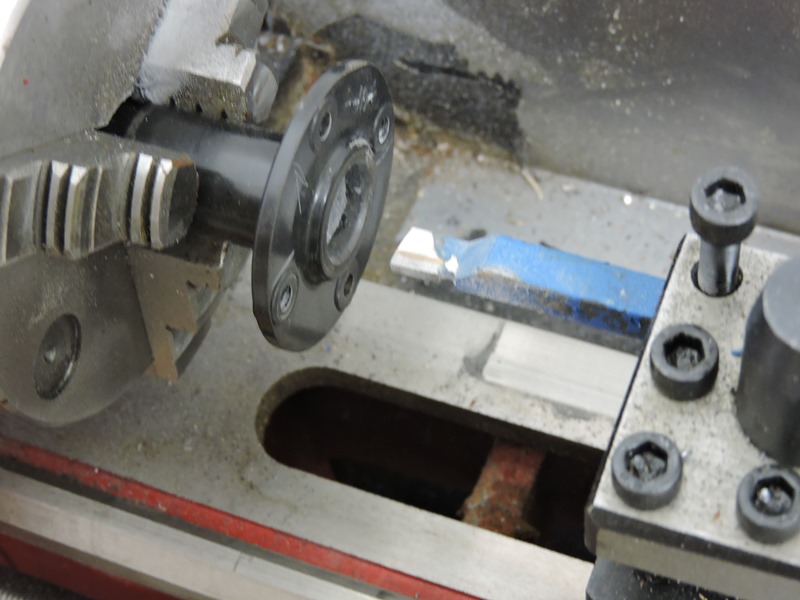

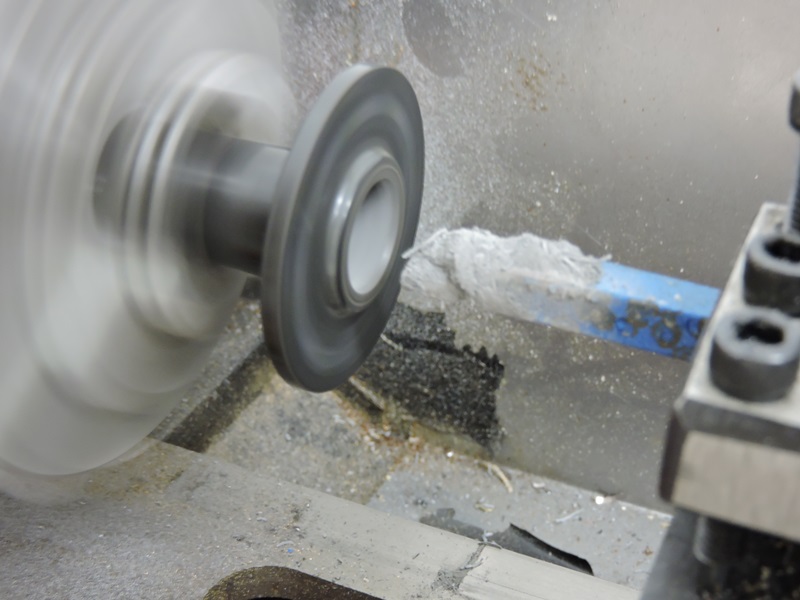

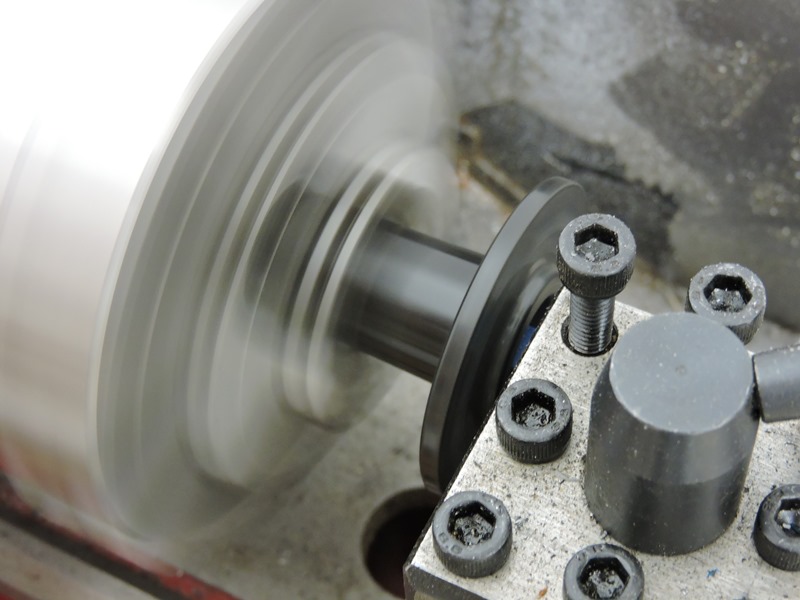

 １５ｍｍドリルビットの持ち合わせがないので レース盤に穴繰りバイトを取り付けて削ります。 |
 積極的に摩耗するよう設計されているため、軟らかい 金属（焼結カーボン？）が使用されています。 |
|
 非力なミニ旋盤でも簡単に切削出来ました。 内部を掃除し切り屑を綺麗に除去します。 |
 ファンシャフト側に１５ｍｍのスリーブを被せて 段付き偏摩耗を見かけ上解消する作戦です。 |
|

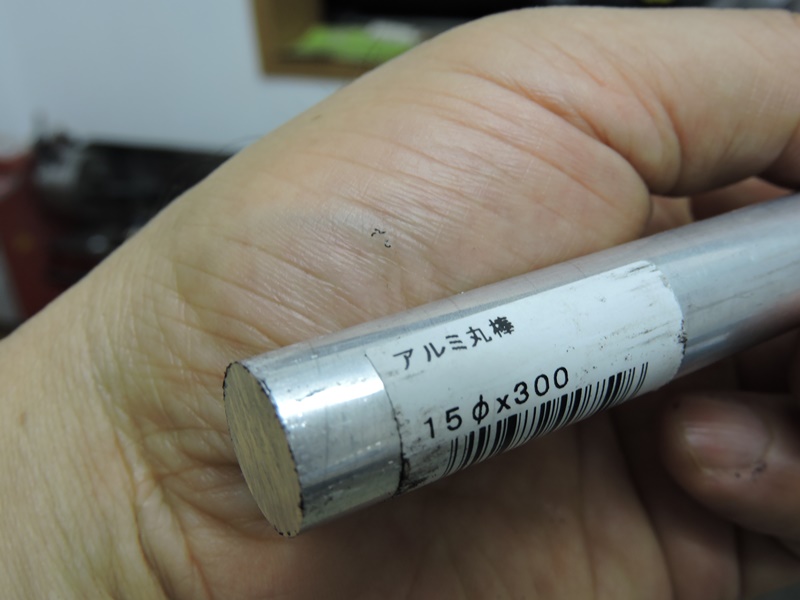

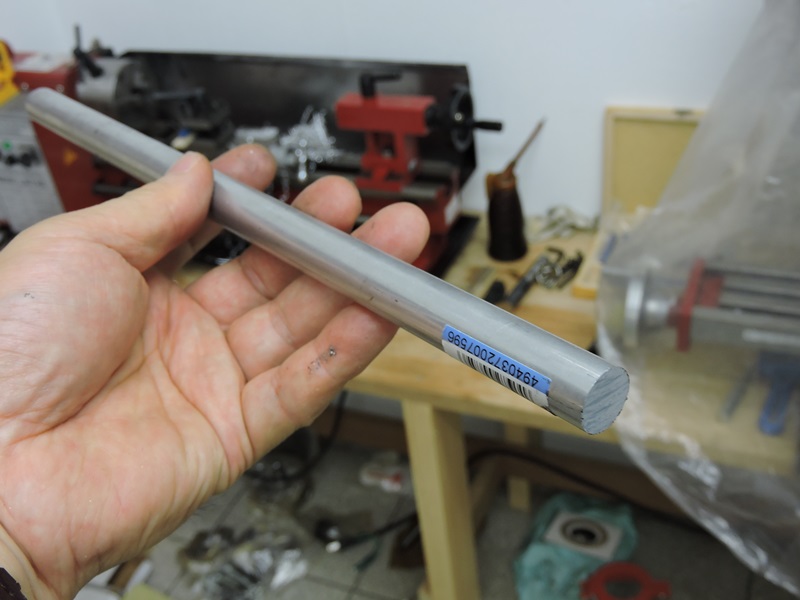

 ファンシャフトをこれ以上摩耗されるわけには いかないので、１５ｍｍ径のアルミ棒を使います。 |
 アルミ製のスリーブを摩耗させ、再度ガタが 出てきたらこの（安価な）部品を交換します。 |
|

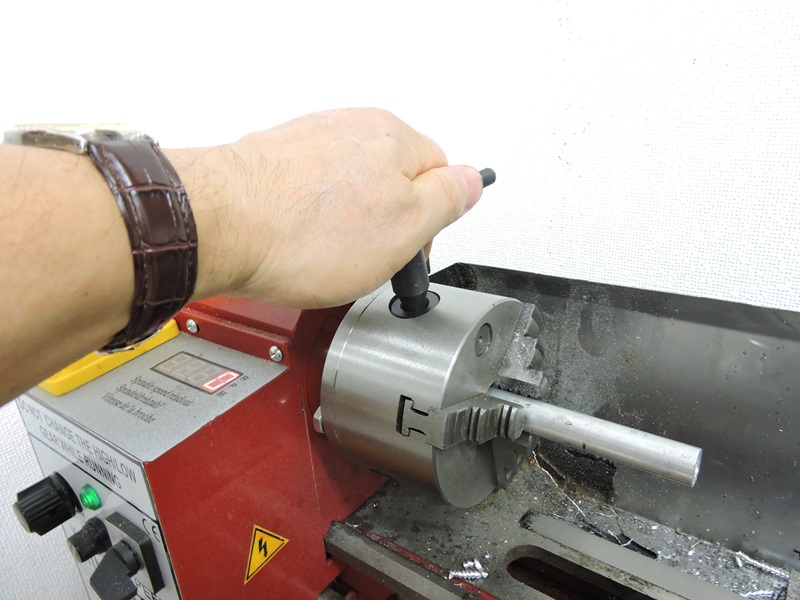

 外径１５ｍｍの素材なので、ファン シャフトが通る穴のみを加工します。 |

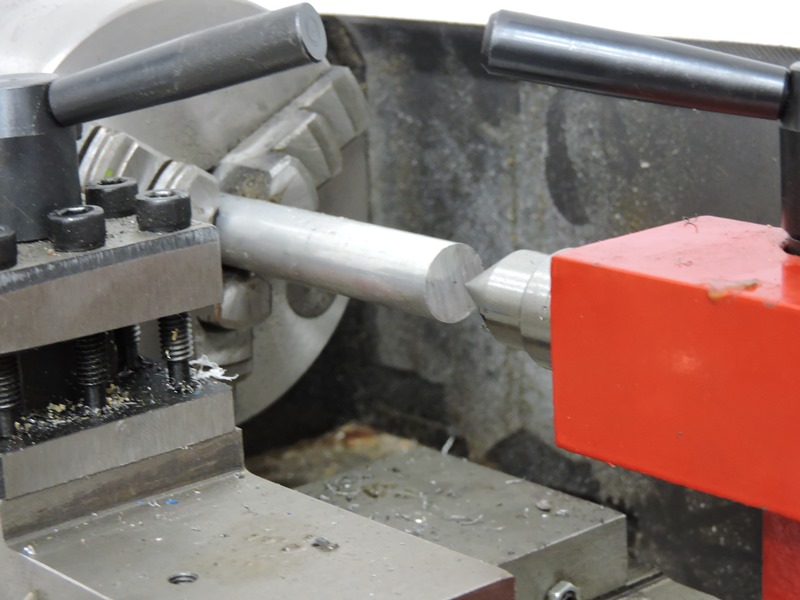

 軸固定センターを押し当てて 穴の中心を正確に出します。 |
|
 偏摩耗したファンシャフトの最大外径、つまり アルミスリーブの最小内径は８ｍｍです。 |

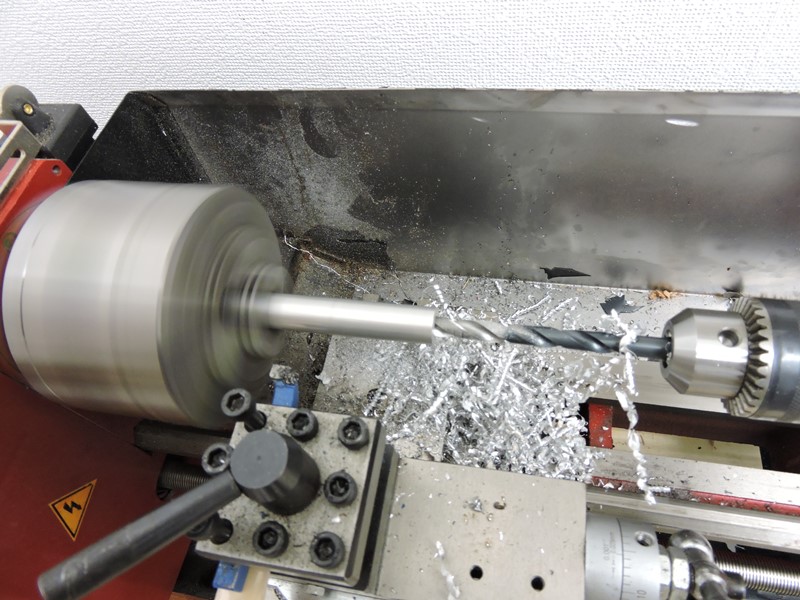

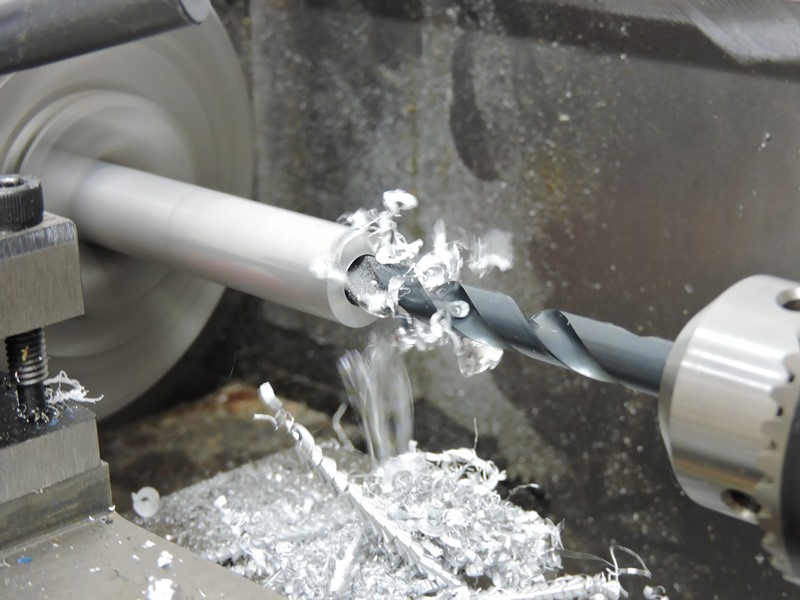

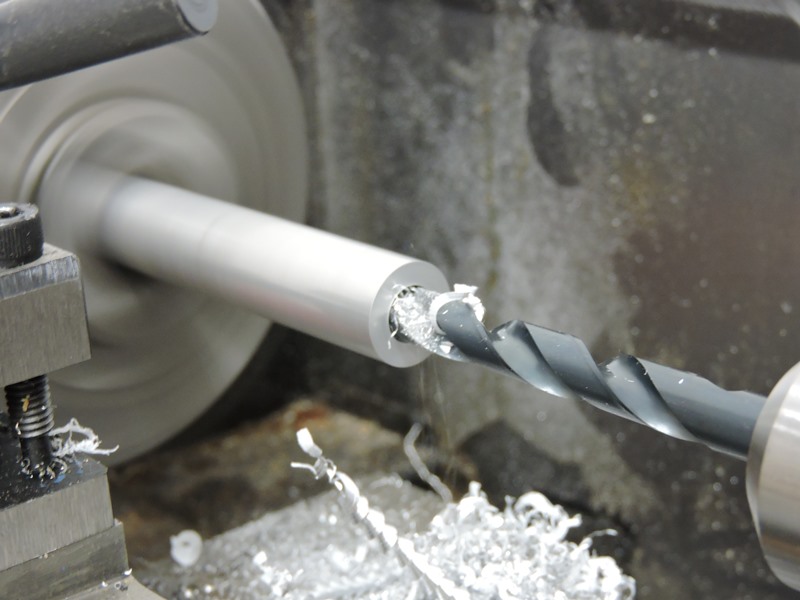

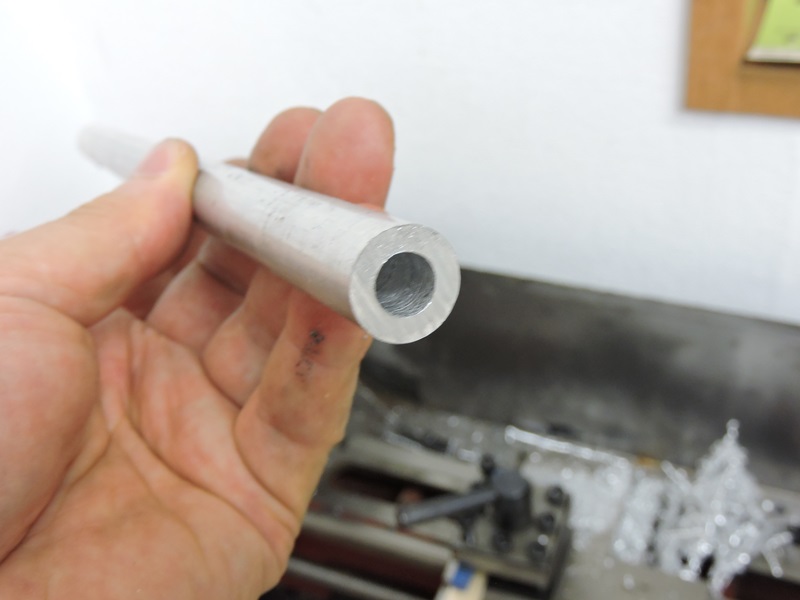

 センターを正確に合わせて、８ｍｍ径 ドリルビットで穴を開けます。 |
|
 アルミ素材なのでハイスドリルで 簡単に穴が切削されていきます。 |
 レース盤のチャックが噛む分を見込んで、材料を長めに 取ります。穴を開けてから必要な長さに切り落とします。 |
|

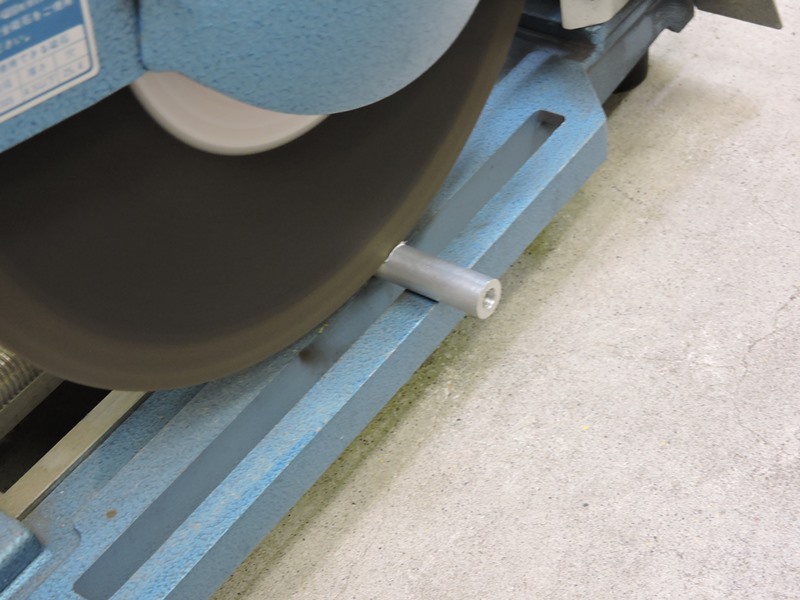

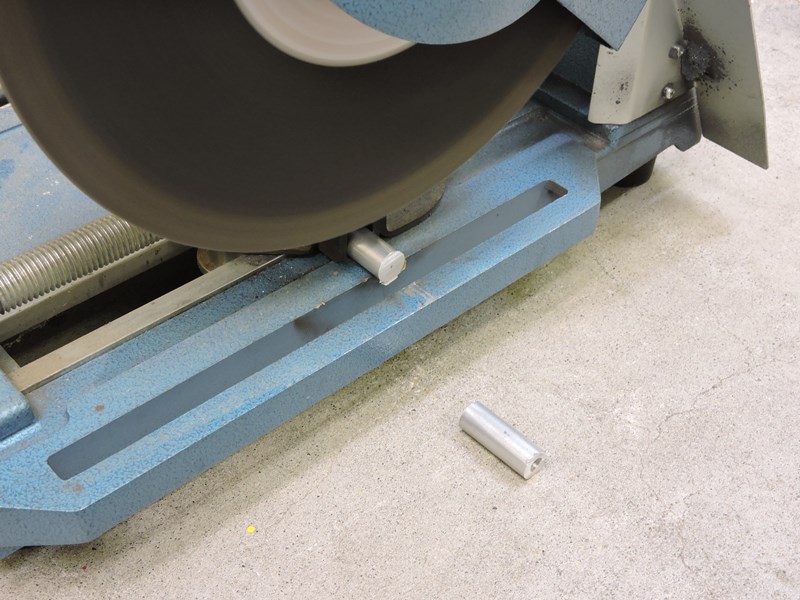

 高速切断機で必要な長さに切り落とします。 端面の垂直が出るようバイスを調整します。 |
 ちょうど切断箇所のところまで 穴が貫通していました。 |
|

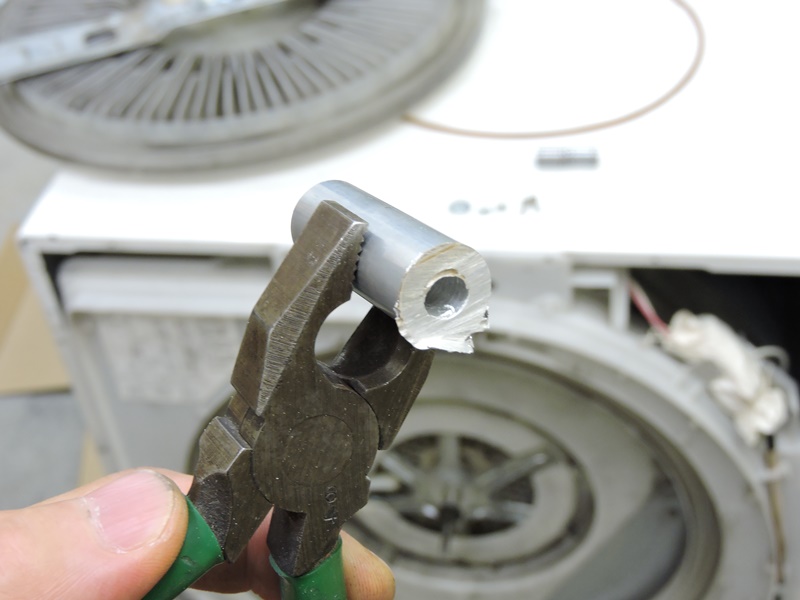

 ほぼ端面の垂直が出ていますがバリも威勢良く 出ています。高温なのでペンチで保持しています。 |

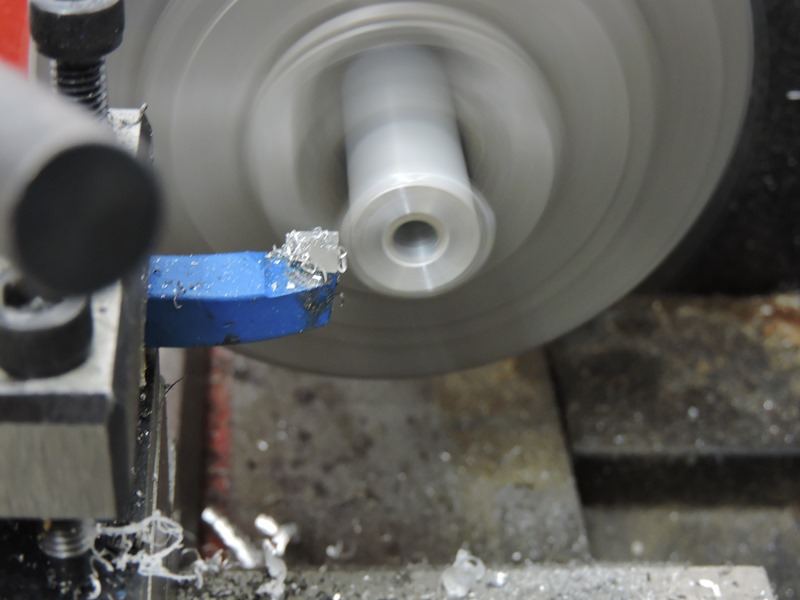

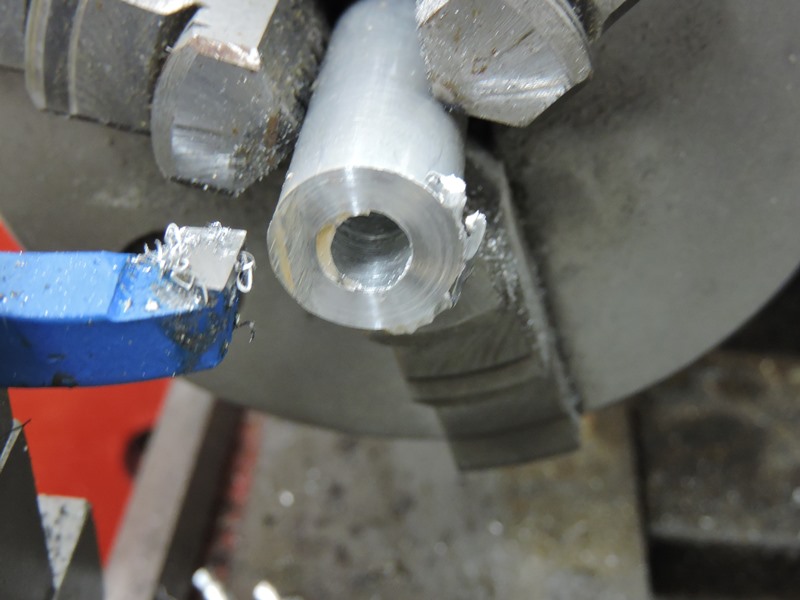

 再度レース盤に取り付け、 端面のバリを取り除きます。 |
|
 念のため端面全体を軽く切削して、確実に垂直を 出しておきます。両翼ファンのフラッターを防ぎます。 |

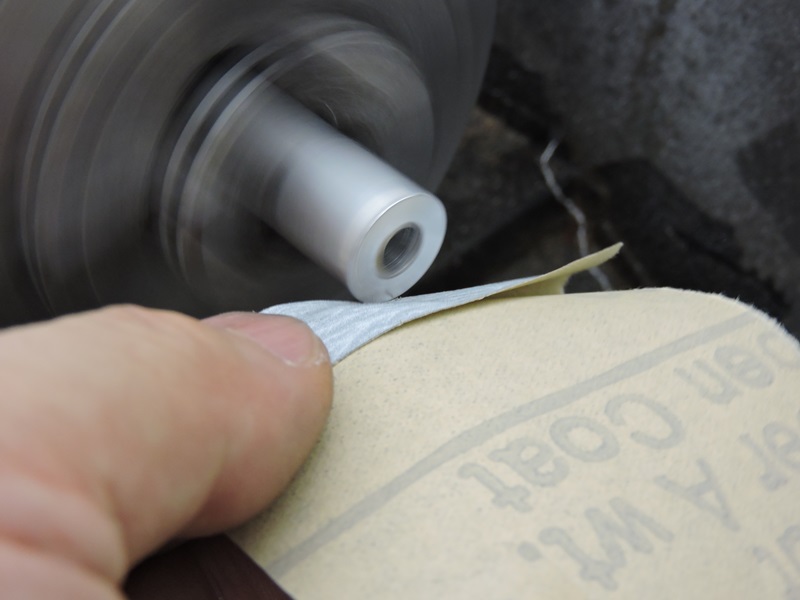

 周のエッジにサンドペーパーを当て 薄く残るバリを取り、軽く面取りします。 |
|

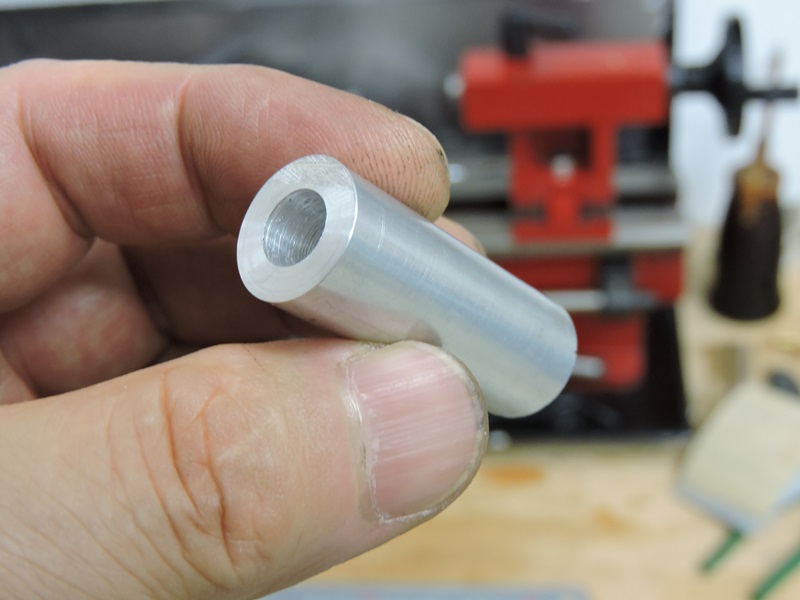

 シャフト全体を覆うアルミ製のスリーブが出来ました。 散在する段付き偏摩耗の影響を解消します。 |
||

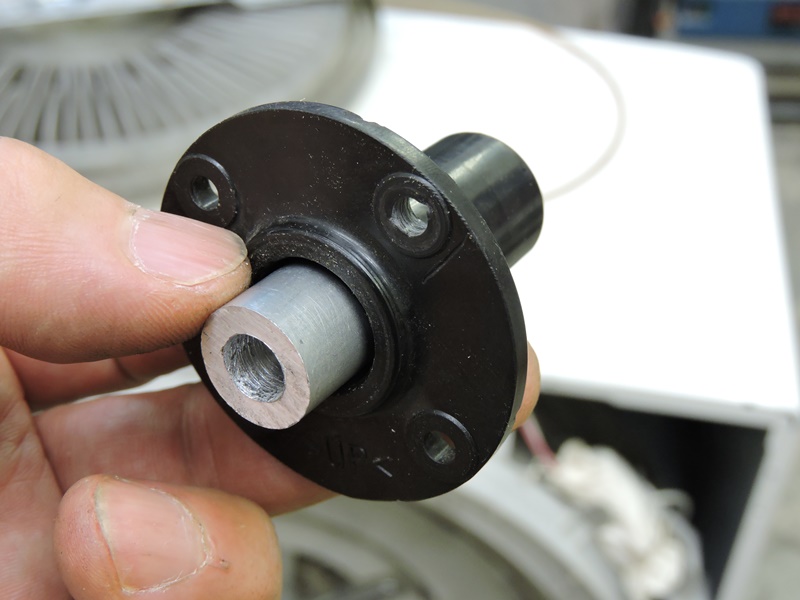

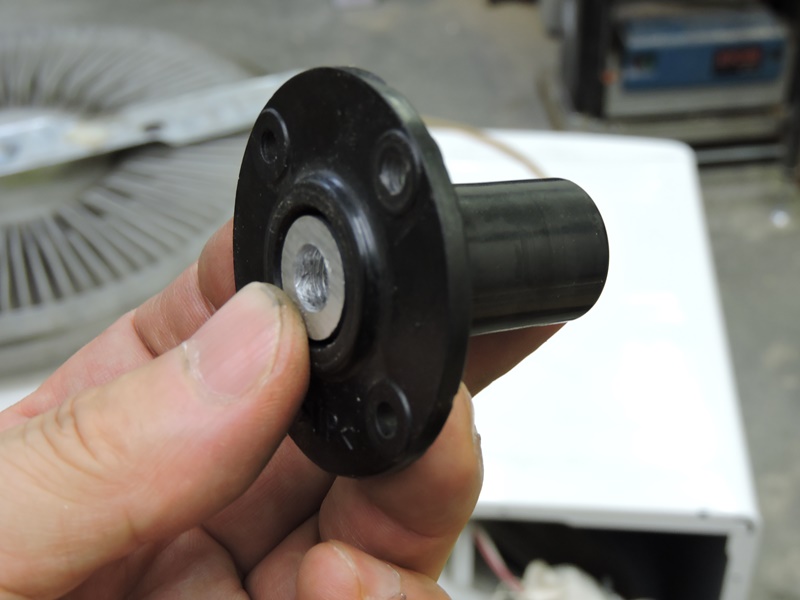

 軸受に入れてみます。内径１５ｍｍ強の穴に １５．０ｍｍ径のスリーブが隙間なく入ります。 |
 軸受長よりも僅かに短いのは、ワッシャを 収めるオフセットを考慮しているからです。 |
|

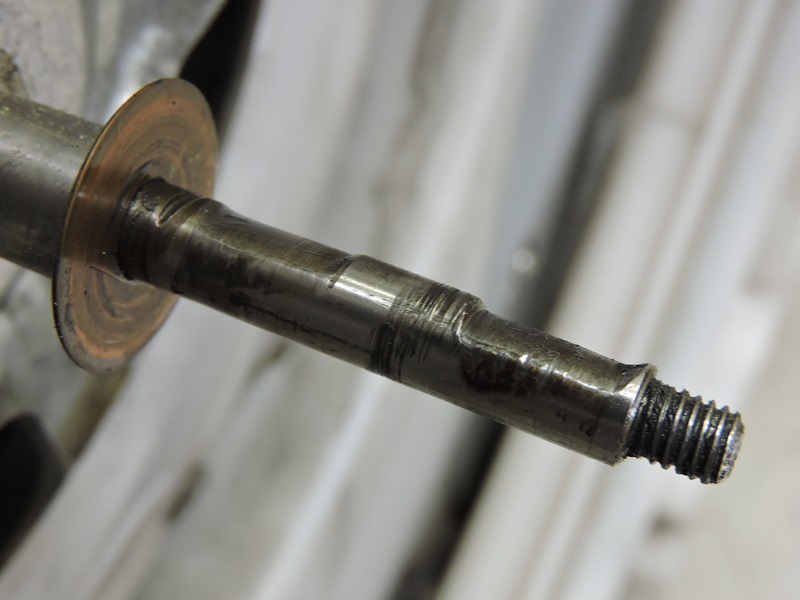

 あらためてファンシャフトを確認します。根元の周囲、ほぼ中間部、先端部の３か所に元の シャフト径（８ｍｍ）が残っています。スリーブが３か所全体を覆うことで回転を安定させます。 |
||

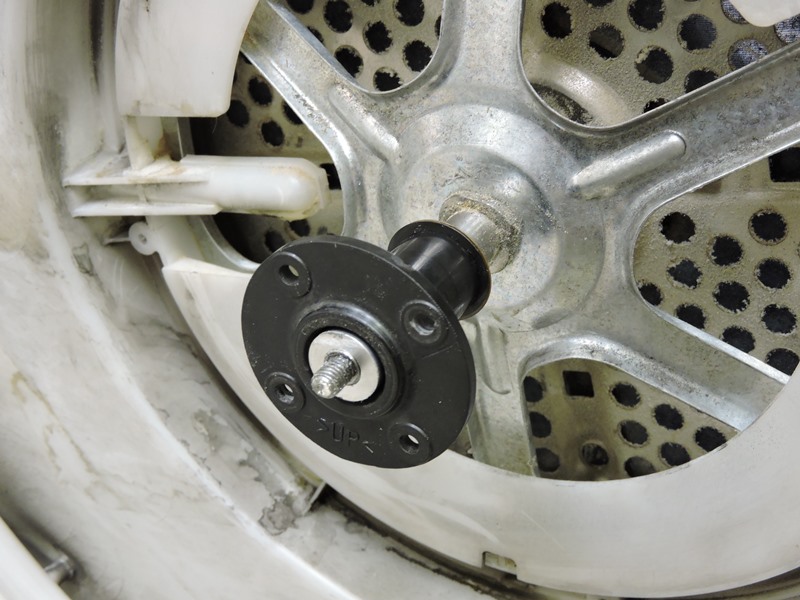

 ファンシャフトにスリーブと共に軸受を入れてみます。 設計精度には及びませんが著しくガタが解消しています。 |

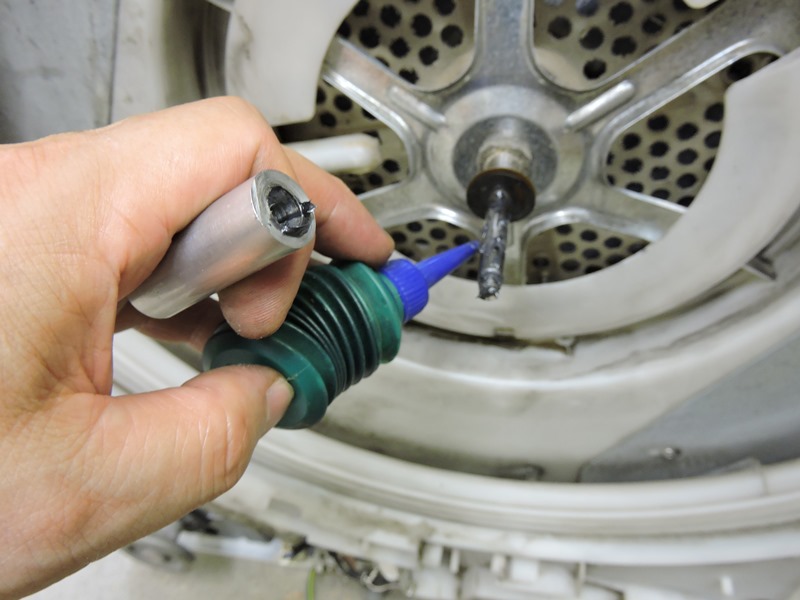

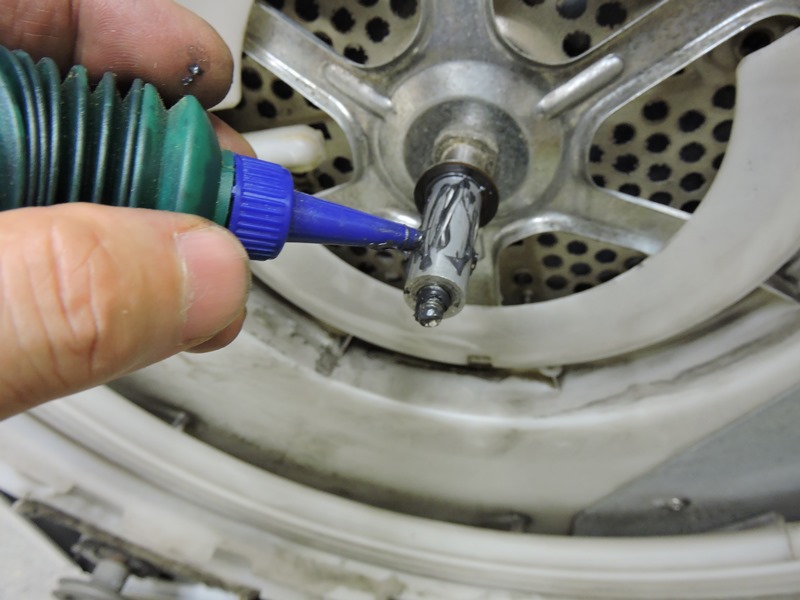

 ファンシャフト周りにグリスを塗布します。シャフトの 段付き部がグリス溜まりになることを期待します。 |
|
 スリーブの外周にもグリスを塗布します。 スリーブの外周・内周どちらでも回転可能です。 |
 軸受を組み合わせ、清掃の完了した 両翼ファンを元通りに取り付けます。 |
|
 取りあえずこの状態で手で回してみました。非常に滑らかに 静かに回転します。外周部の振れもほとんどありません。 |
||

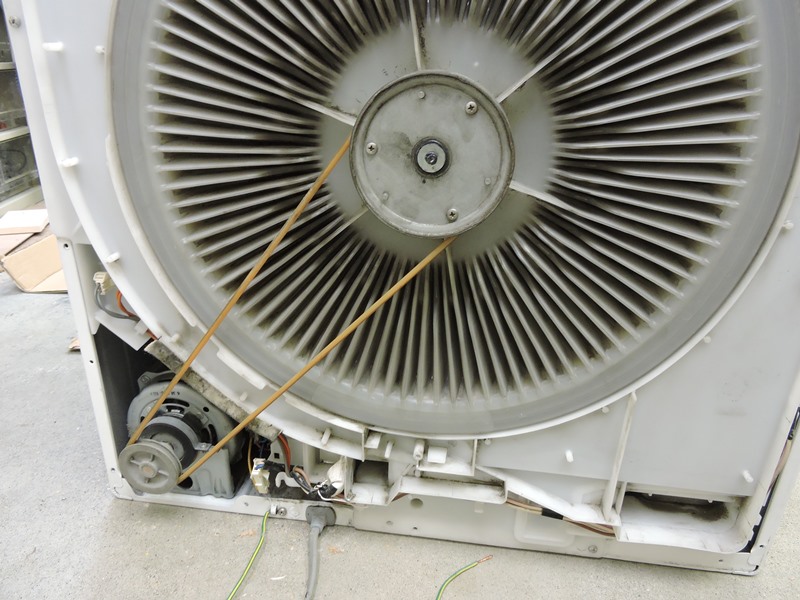

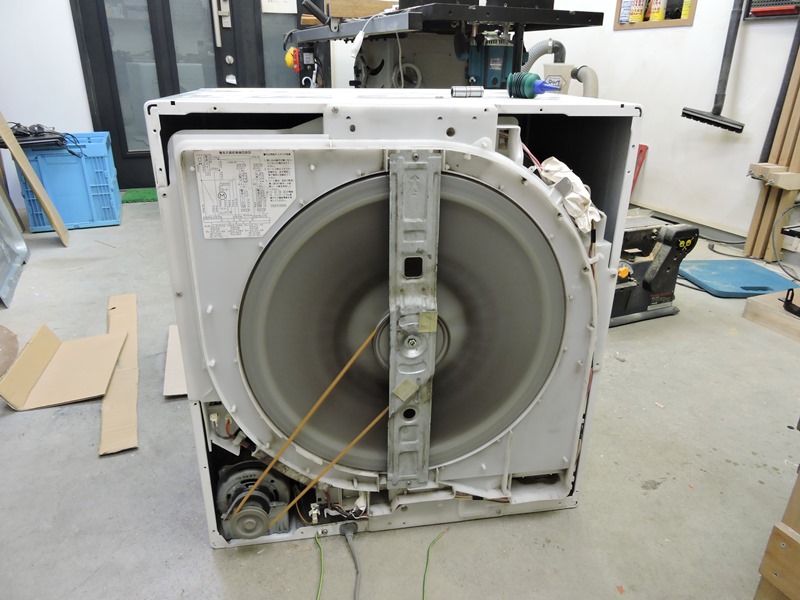

 ウレタンベルトを掛けます。筐体内部や モータ周りも既に清掃を終えています。 |

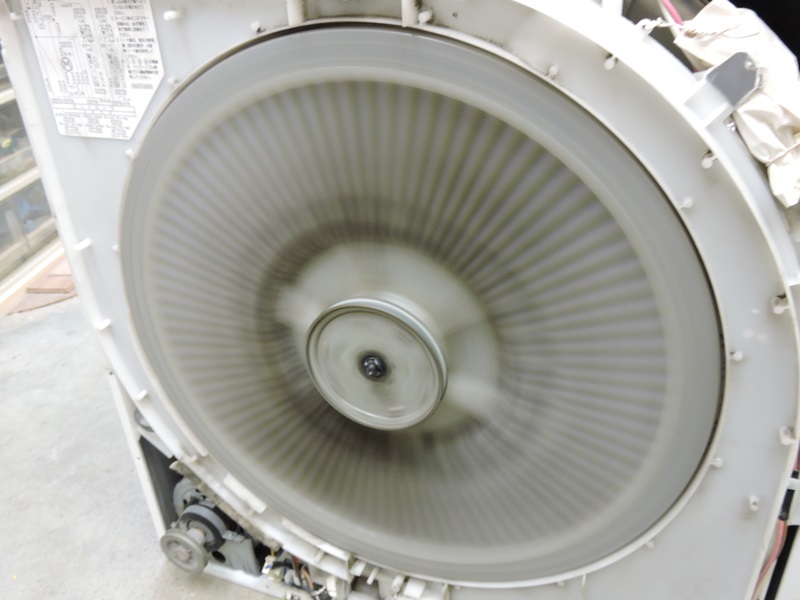

 ステーを取り付け電源を入れてみます。 元の性能がほぼ復活したようです。 |
|

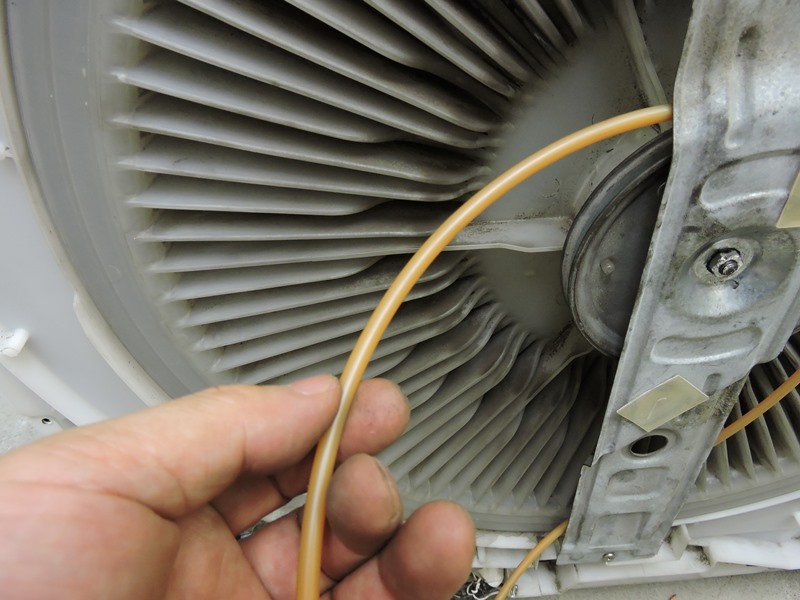

 回転し始める時に相変わらず「キー」という 音が出ます。汚れたウレタンベルトが原因です。 |

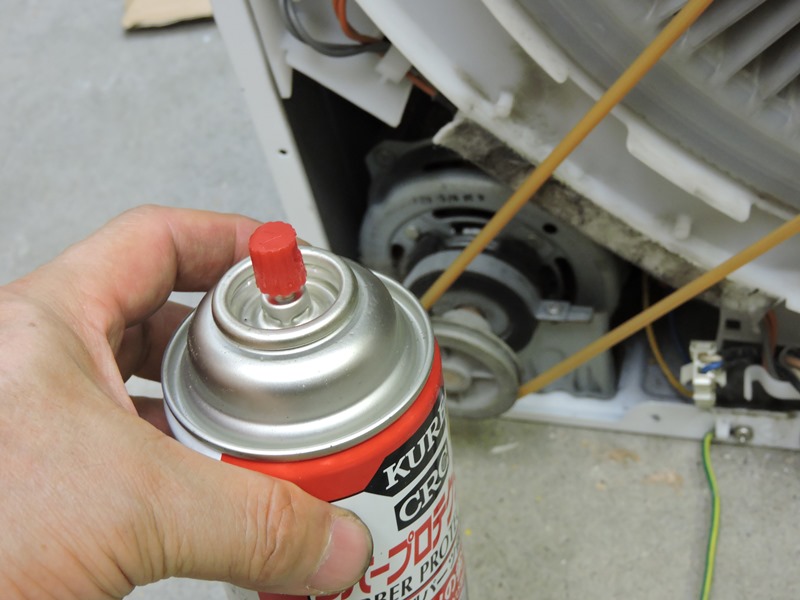

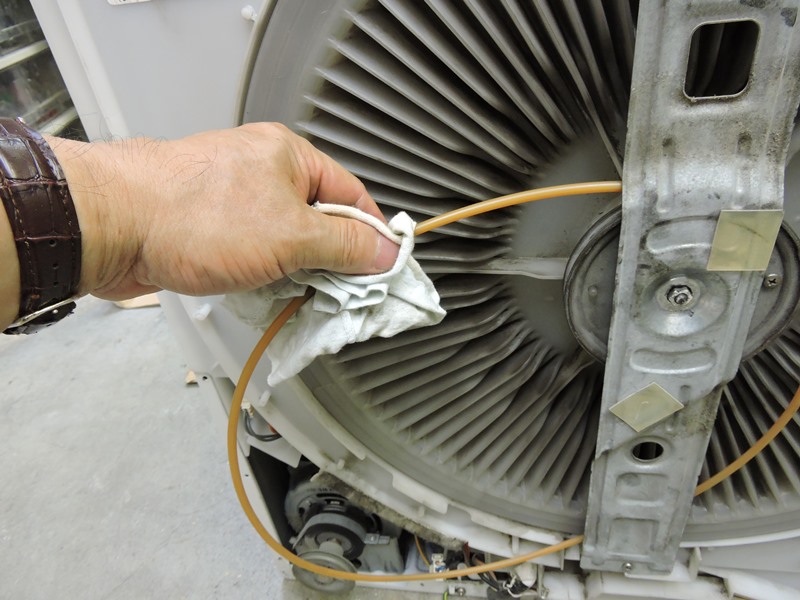

 ラバークリーナを使って清掃します。 黒い汚れ（煤の付着）が一挙に落ちます。 |
|
 再度モータを回転させて見ると、 「キー」は全く聞こえてきません。 |

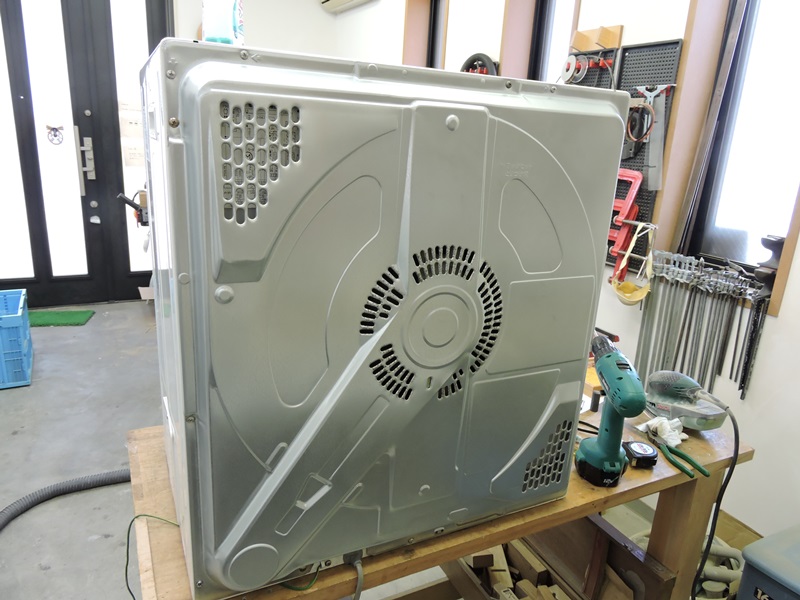

 清掃を終えた背面カバーを組み付けます。 数か所で欠損していたタッピングネジを補います。 |
|
 機能の回復に成功したので、汚れの 進んだ本体をリフレッシュします。 |

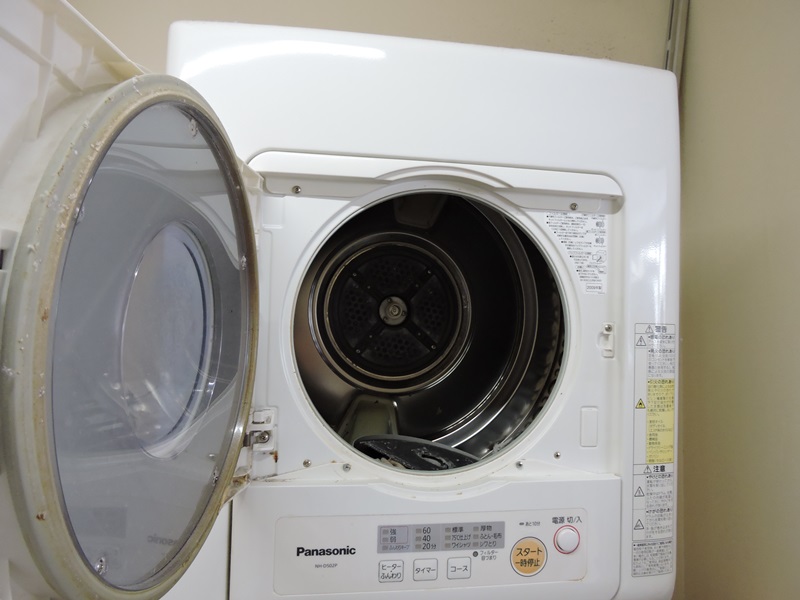

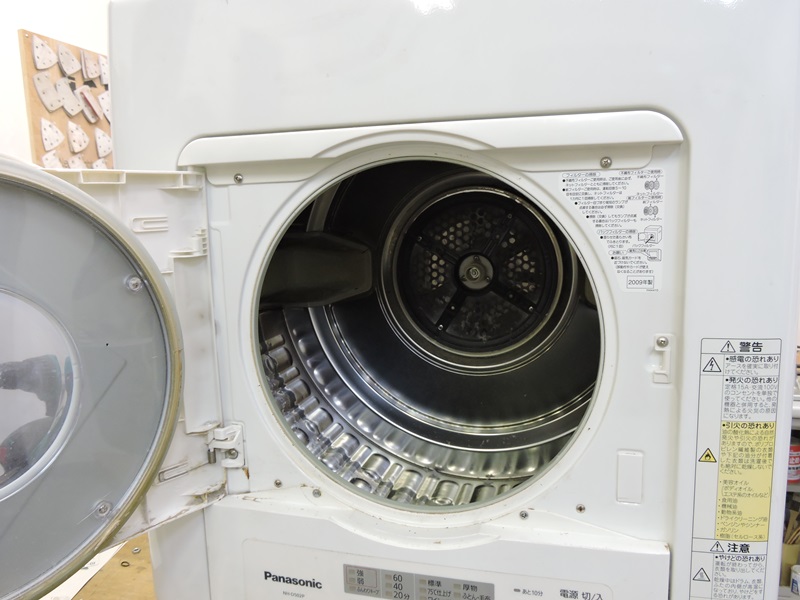

 内部の乾燥ドラムも埃だらけです。ガム状に固化 した汚れが内面にいくつもこびり付いています。 |
|

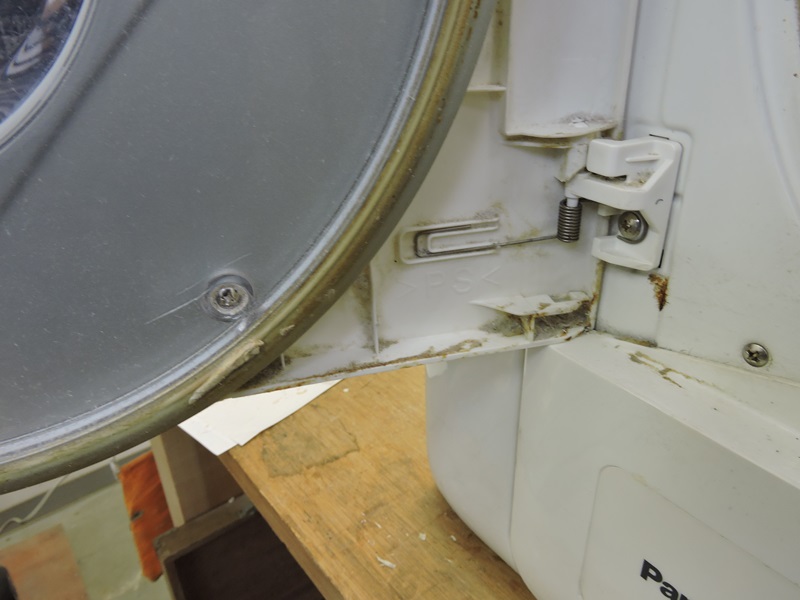

 ドアの内側やヒンジ周りなど、突起を含む部分には ことごとくゴミが入り込みしつこく付着しています。 |

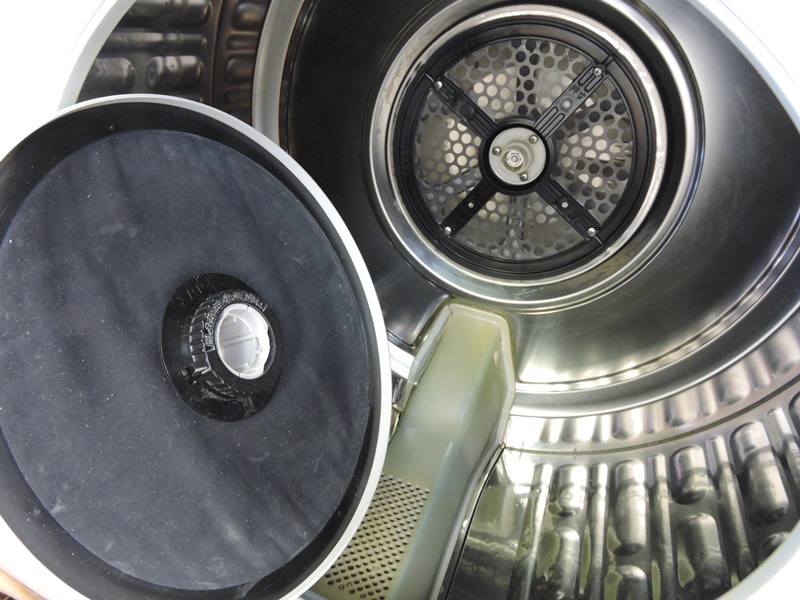

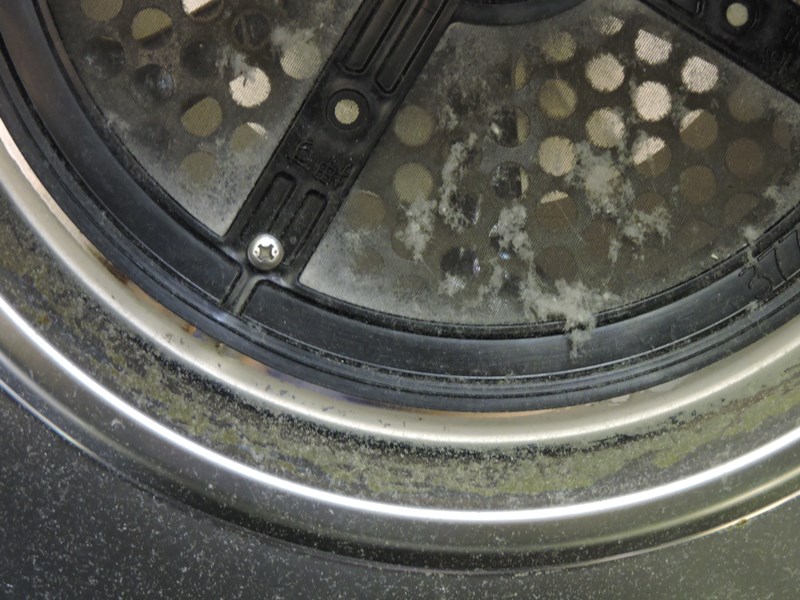

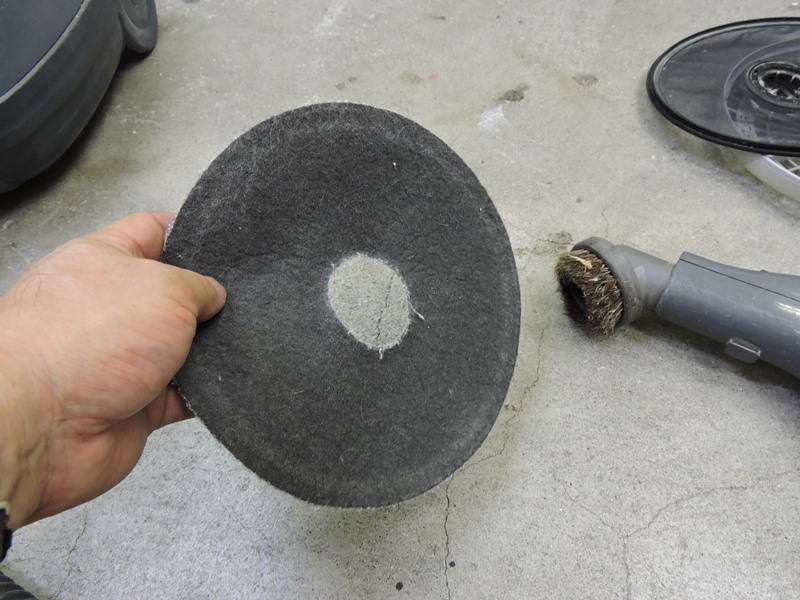

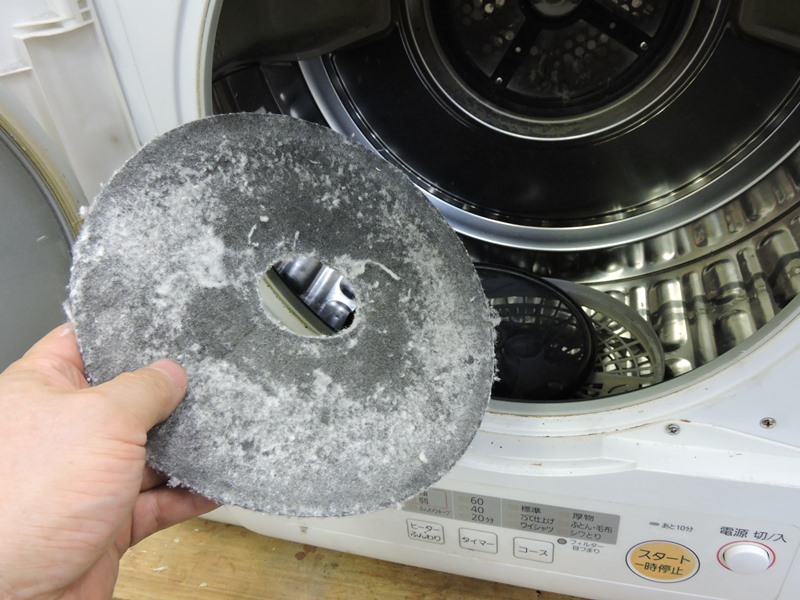

 ドラム内の温風循環部のエアフィルタです。 完全に目詰まりして温風をブロックしています。 |
|
 このフィルタが詰まると、乾燥埃を含む温風が筐体の 内部全体を循環し、埃を供給し続けることになります。 |
 使用説明書を確認したわけではありませんが、乾燥機 使用の都度清掃するよう指示されていると思います。 |
|
 ドラム内雰囲気の排気部も綿埃で目詰まりしています。 手前のメッシュフィルタを取り外して清掃します。 |

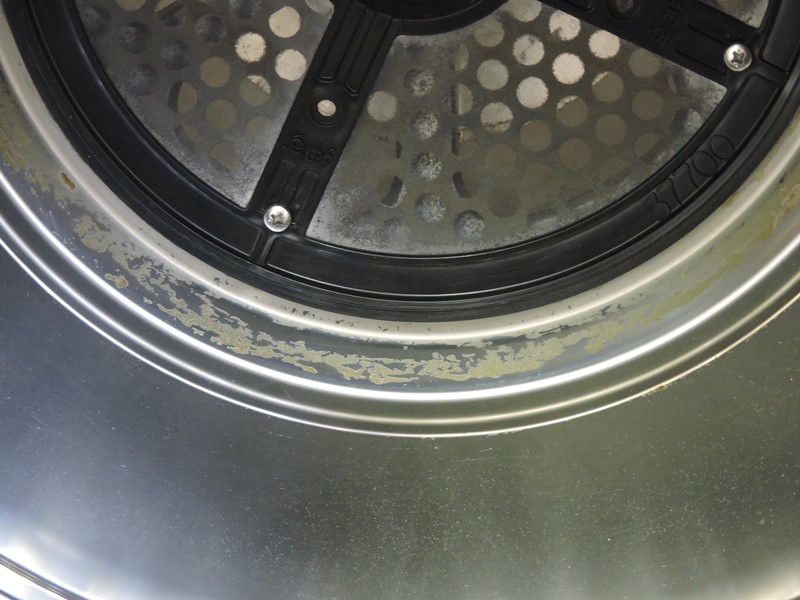

 ステンレス製ドラムの表面にも褐色の汚れが 見られます。家庭用洗剤で拭き取ります。 |
|

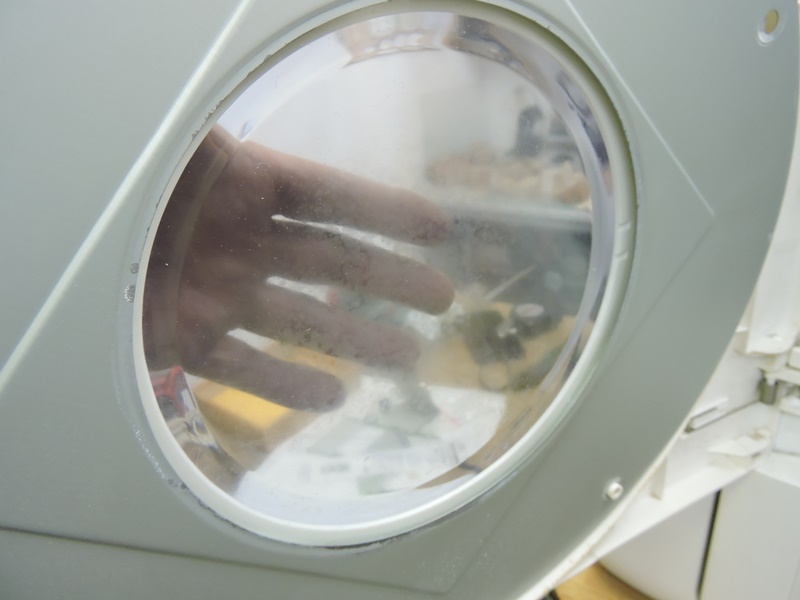

 衣類出し入れ用のドアです。透明アクリル板と 耐熱ガラス製の覗き窓が曇り、中が良く見えません。 |

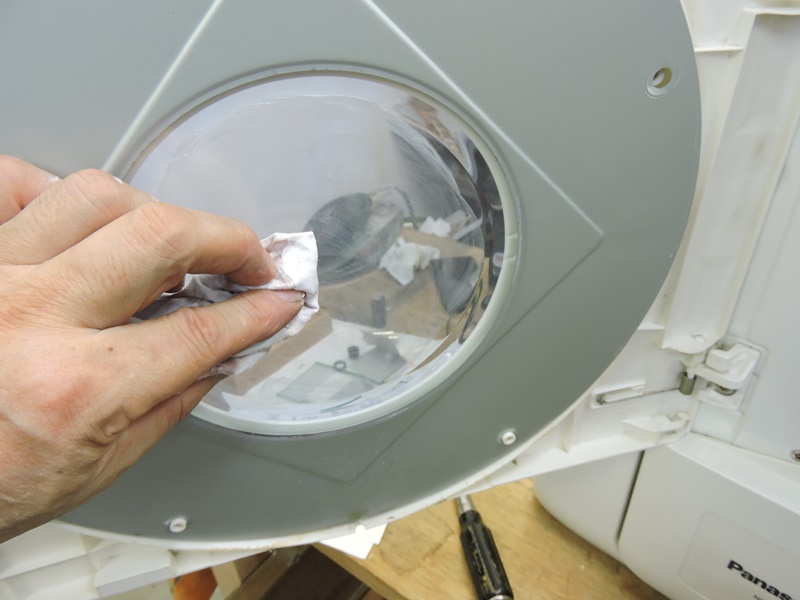

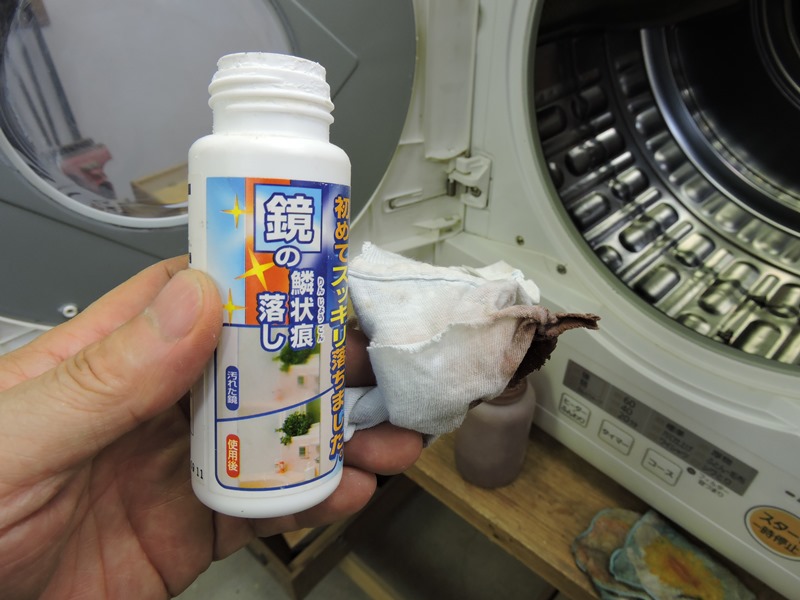

 曇りの原因は耐熱ガラス表面に生じた鱗状斑点 （腐蝕）です。研磨剤入りのクリーナを使います。 |
|
 鱗状斑点が消えるまで研磨を続けます。高い 湿度と温度に晒され腐蝕が進行したようです。 |

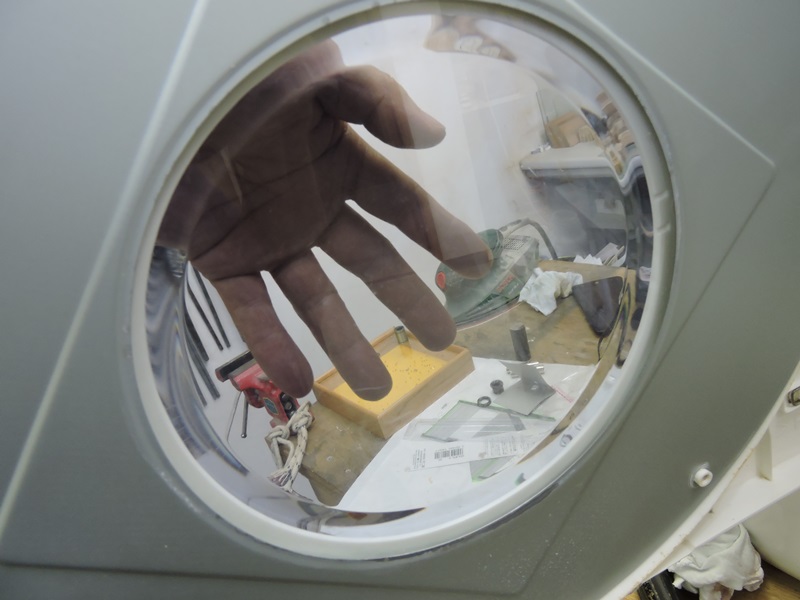

 透明感が戻りました。アクリル板に若干の 擦り傷が残りますがこのくらいにします。 |
|

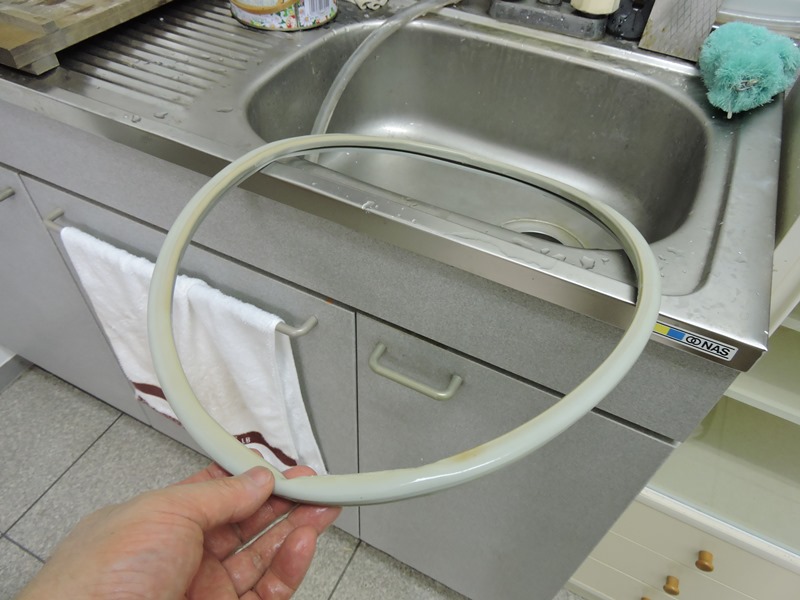

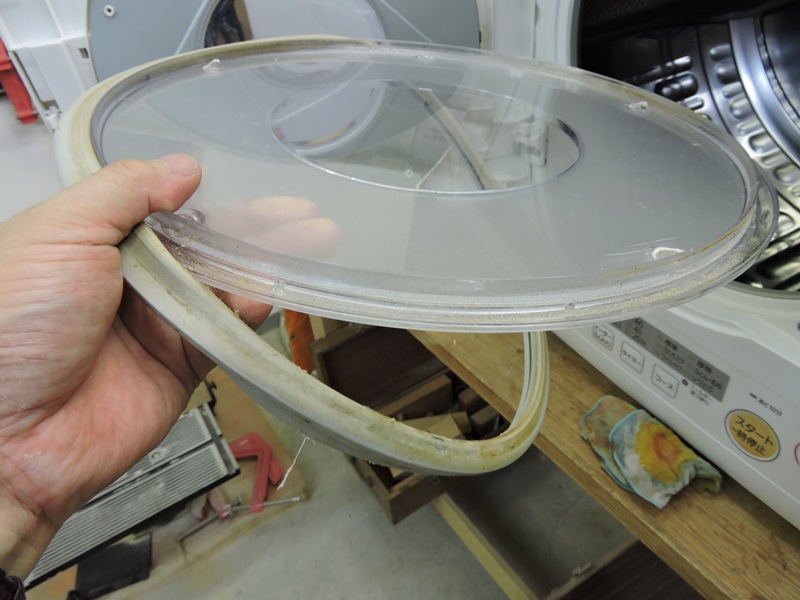

 ドアを密閉するアクリル製の内張りです。 周囲のウェザーストリップが黄変しています。 |
 取り外して家庭用洗剤にクレンザーを 加えて、束子で汚れをこそぎ落とします。 |
|
 汚れが沈着している部分は限度があります。が、 大部分の汚れが落ちて清潔感が出てきました。 |

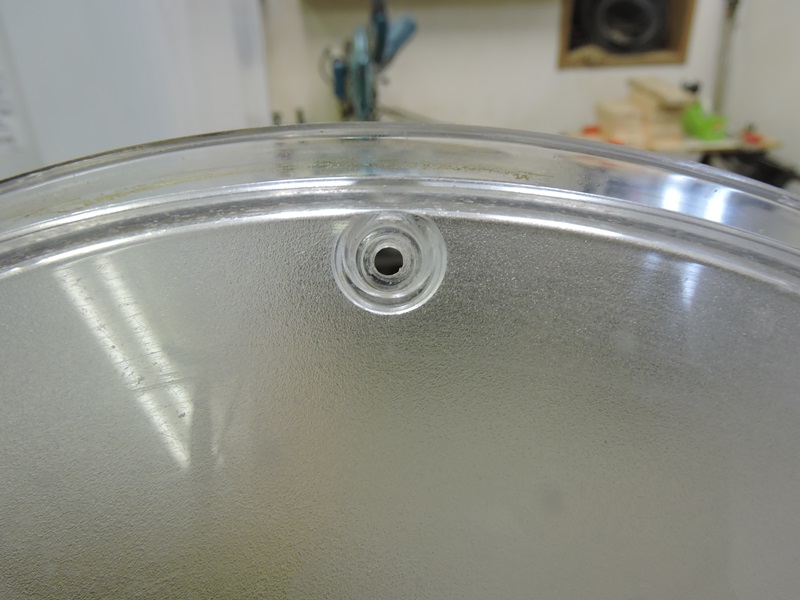

 ネジ穴の周囲にも埃がリング状に入り 込んでいます。恐るべき埃の拡散力です。 |
|
 ドライバの先で埃を穿り出します。ネジ穴の 内側を清掃するだけで印象が大きく変わります。 |
 ウェザーストリップを元に戻します。新品に 交換したいところですが費用が嵩みます。 |
|

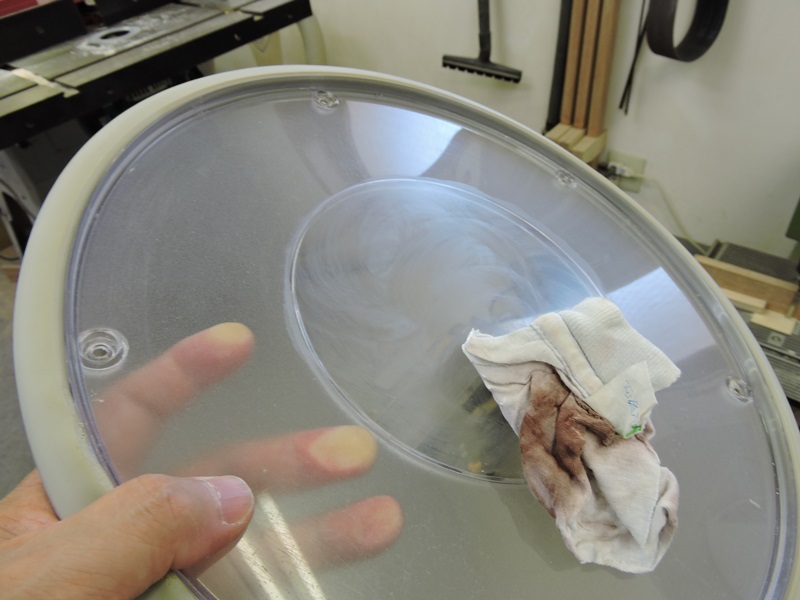

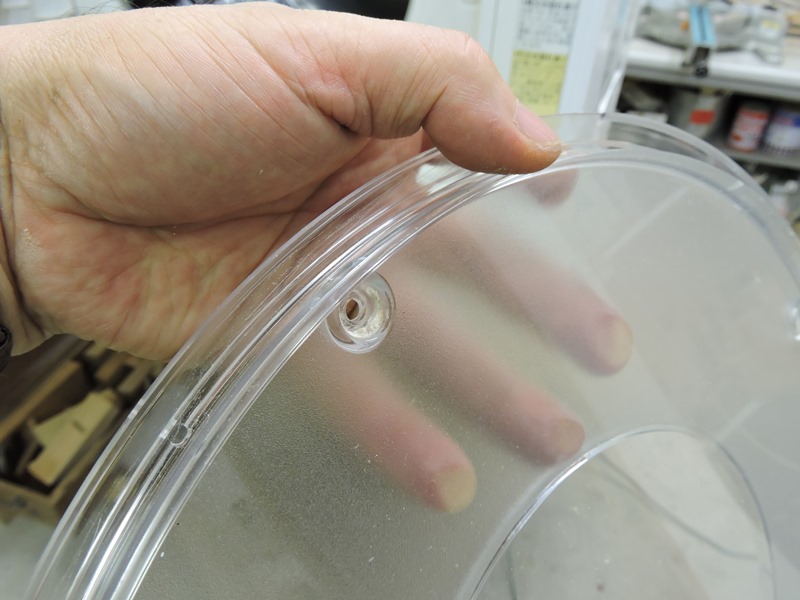

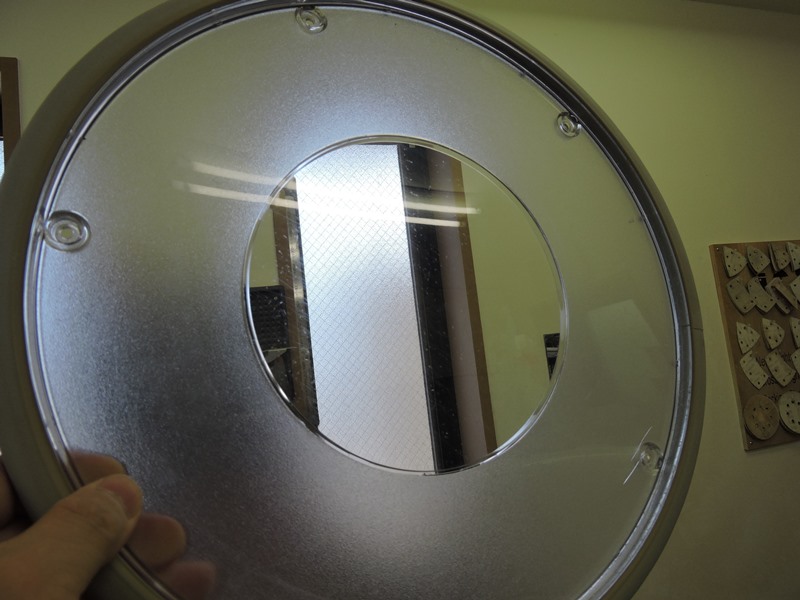

 内張りのアクリル表面にも曇りのような汚れの ような付着があります。専用クリーナで磨きます。 |

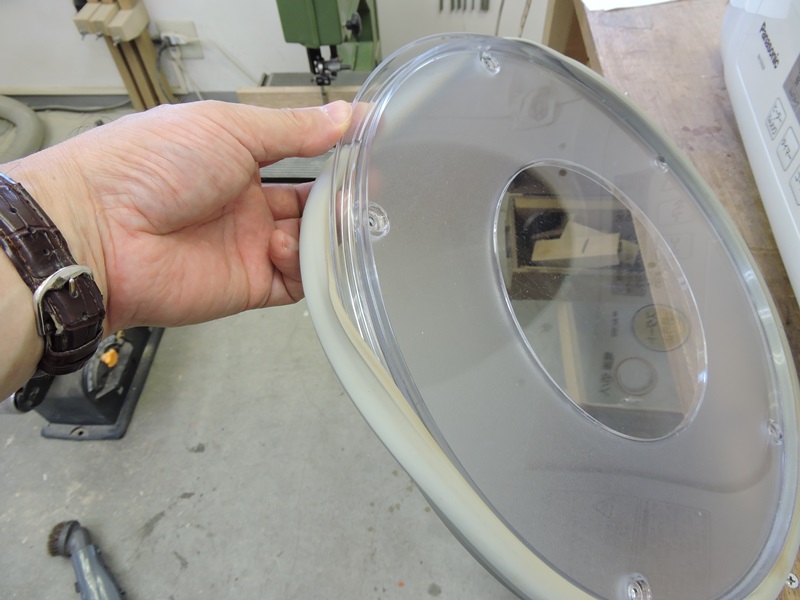

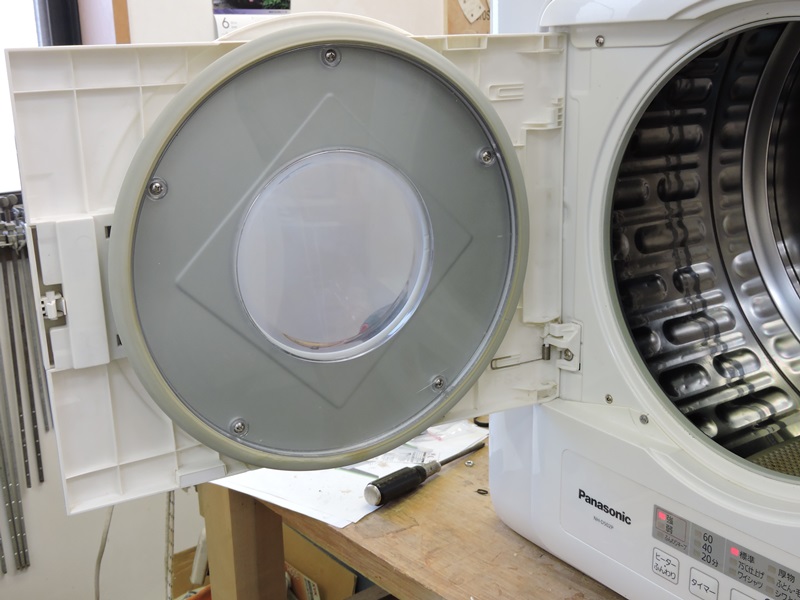

 光沢が戻りました。耐熱ガラスの鱗状 斑点も除去したので新品に近い状態です。 |
|
 ドア内張りを元通りに組み付けます。周囲の突起に 入り込んでいた綿埃も可能な限り清掃しました。 |
||
 ドラム内部の温風循環部に取り付けられる エアフィルター・・・、押し込んでも落ちてきます。 |

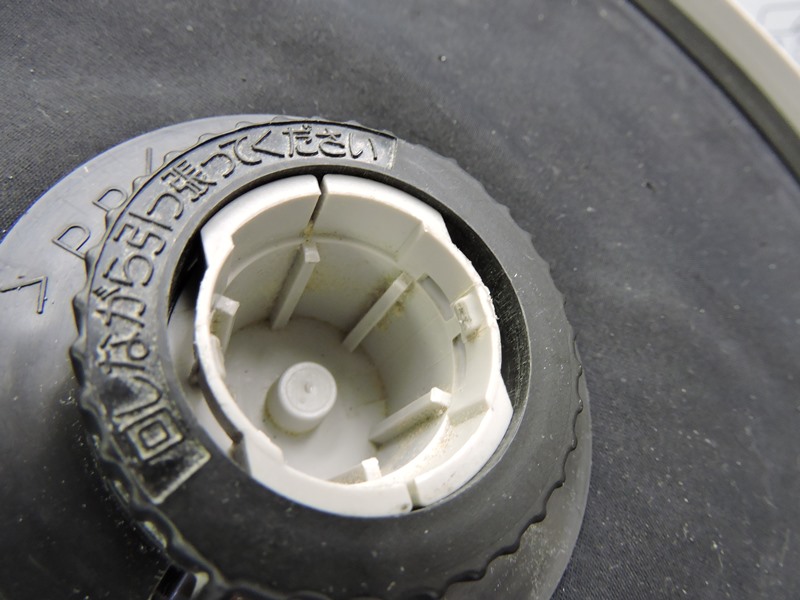

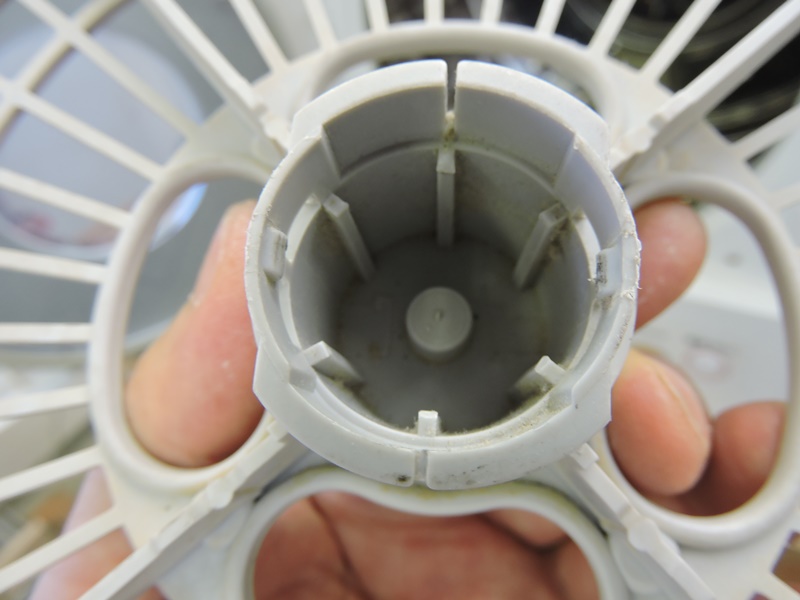

 エアフィルターカバーのソケット部の 拡大です。中の爪が摩耗しています。 |
|
 爪が摩耗したため、フィルター取り付け 部の相方（リング）にフックしません。 |

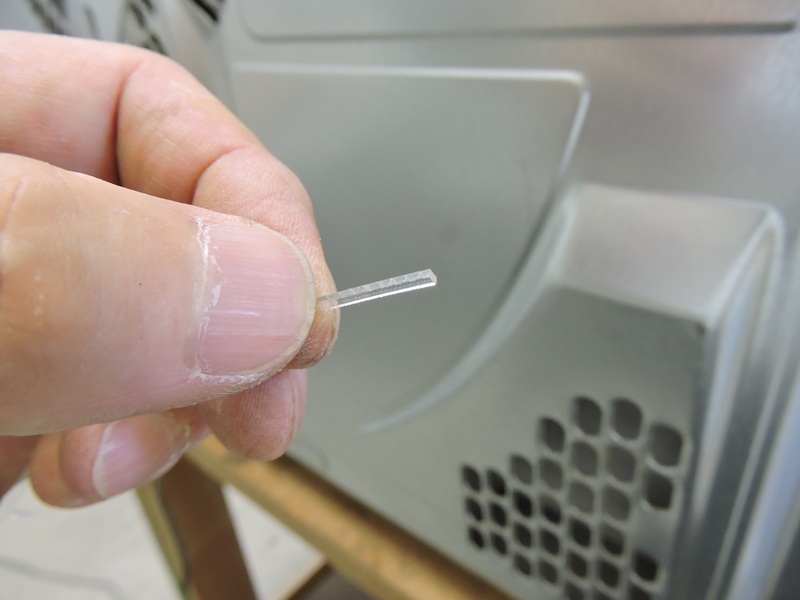

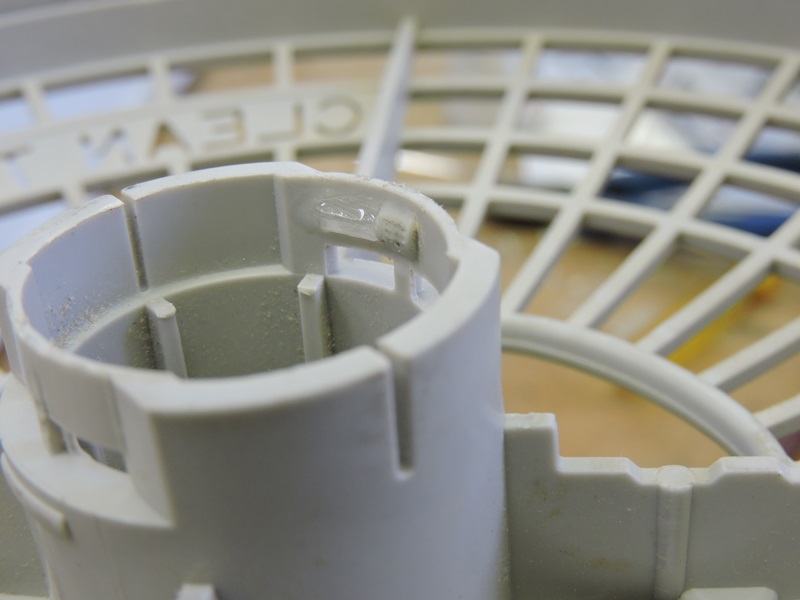

 アクリル材の小片で 新たに爪を作り付けます。 |
|
 元の爪の位置に並べて小片を接着します。実際に使用して みて、爪の高さを調整する必要があるかも知れません。 |
||
 固化した汚れはドライバの先などで丁寧に こそぎ落とし、全体を家庭用洗剤で拭き上げます。 |

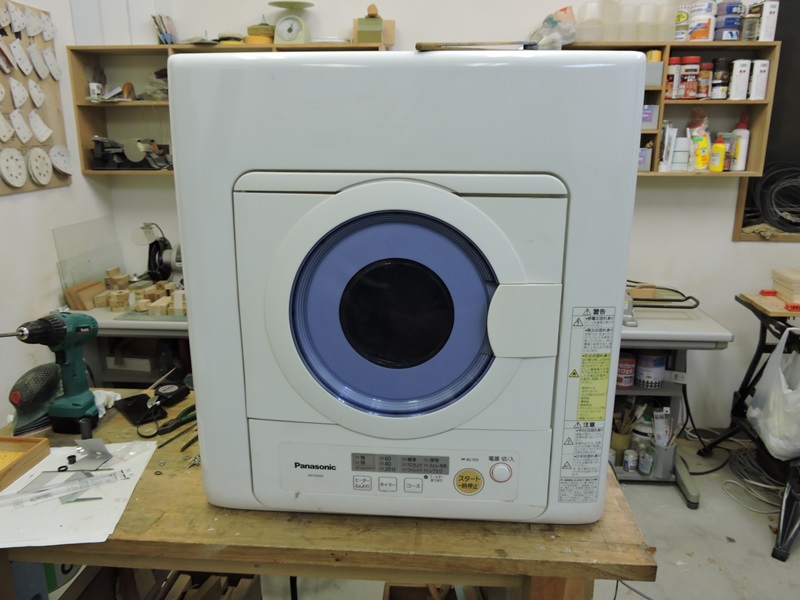

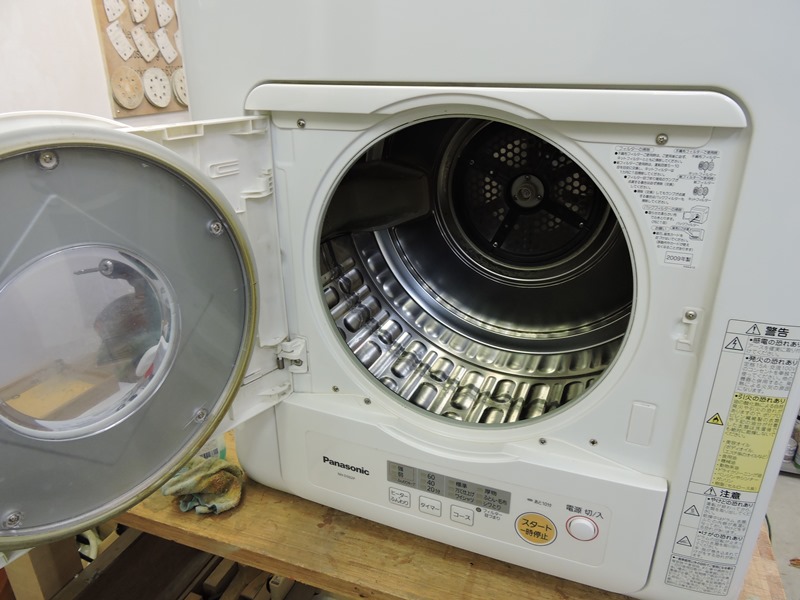

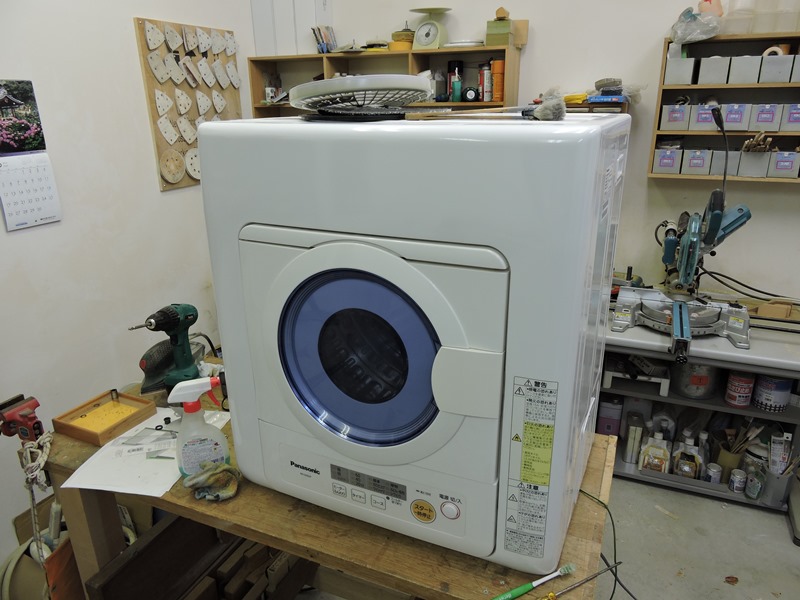

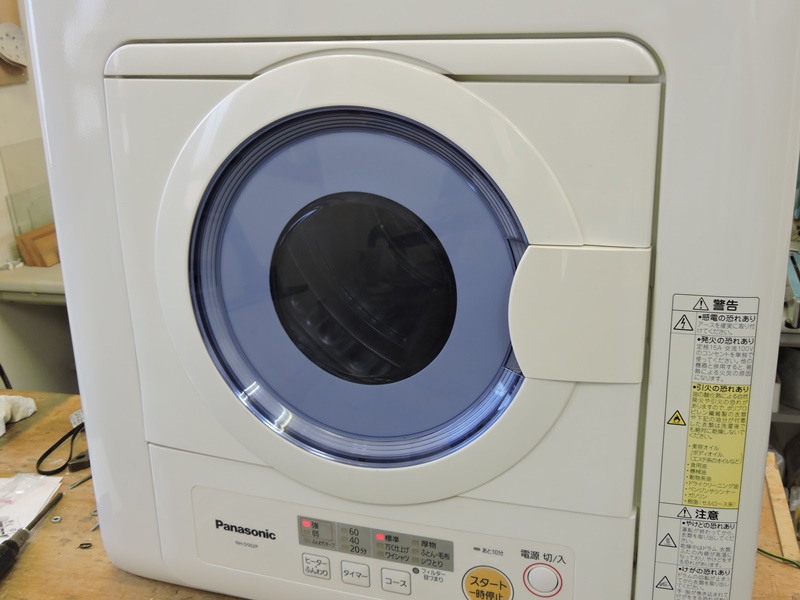

 清掃にも時間をかけたので、全体に清潔感が漂い新品に 近い印象が戻ってきました。動作も問題ありません。 |
|
 梱包して大急ぎで納品に伺います。職員の方の負担が少しでも 低減し、お年寄りの方々の快適な生活に貢献できれば幸いです。 |
||
|
||
