| ・オーブンレンジ操作パネル（２０１６．０３．１８） |

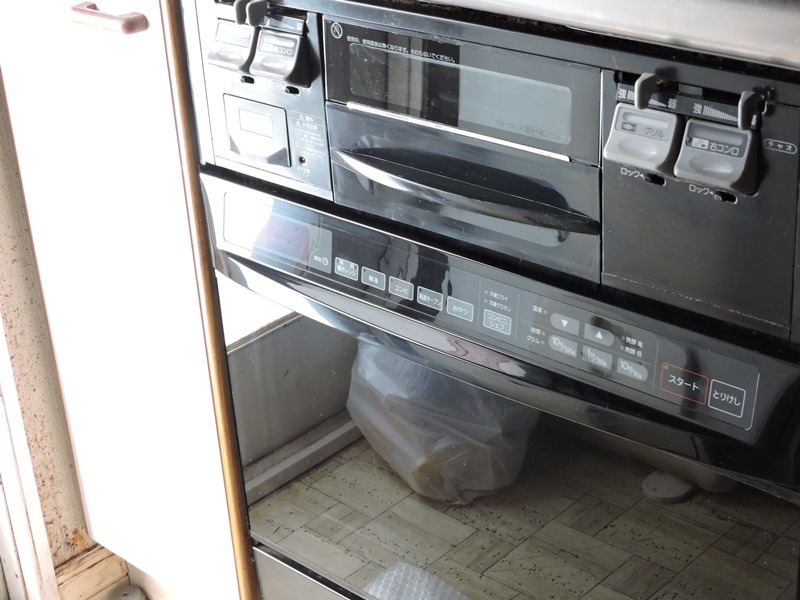

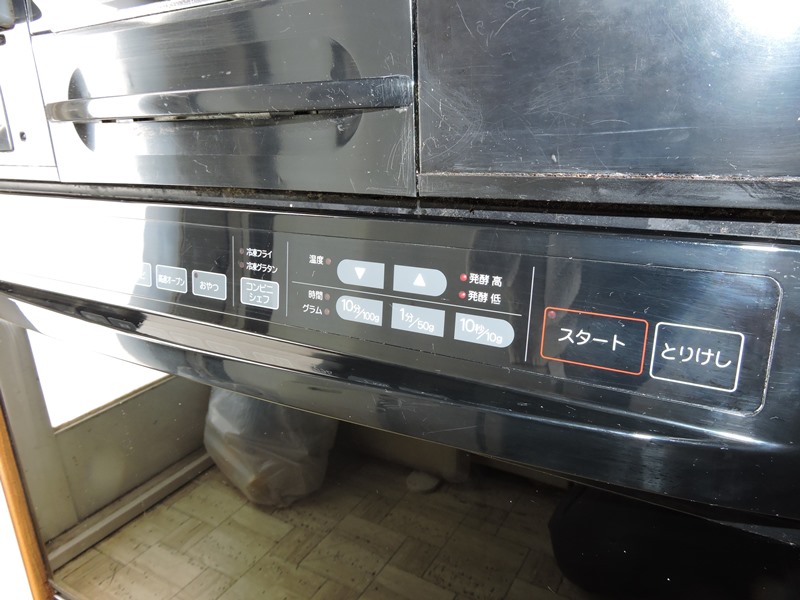

 家庭用オーブンレンジの修理を承りました。システムキッチンに ガスコンロとセットで取り付けられたＨａｒｍａｎ製ビルトインタイプです。 |
||
 操作パネル上のスイッチの反応が鈍くなり、何度も押し直したり 他のスイッチで代用したりと、不便な思いをされてきたようです。 |
||
 操作パネル内に組み込まれたスイッチ部品が劣化した のだと思われます。修理できる可能性が十分あります。 |

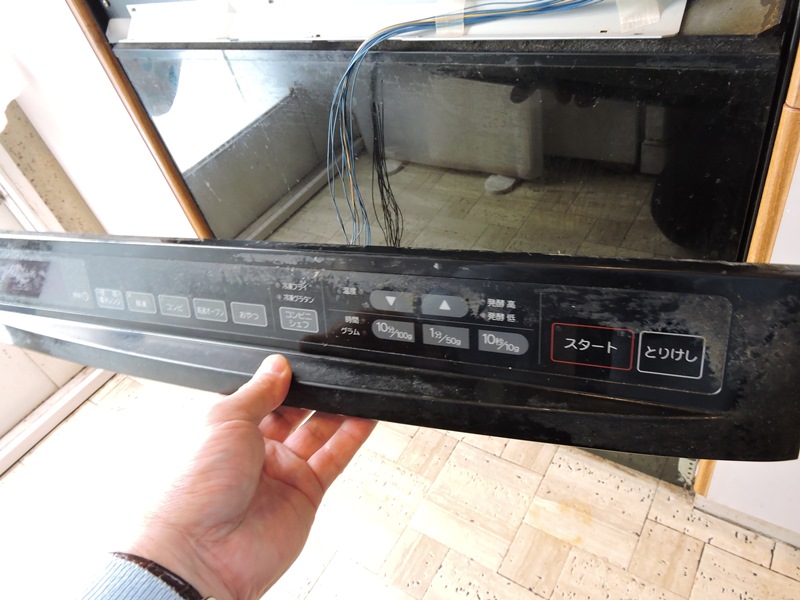

 上下を留めているネジ（８本）を緩め パネルアセンブリを取り外します。 |
|

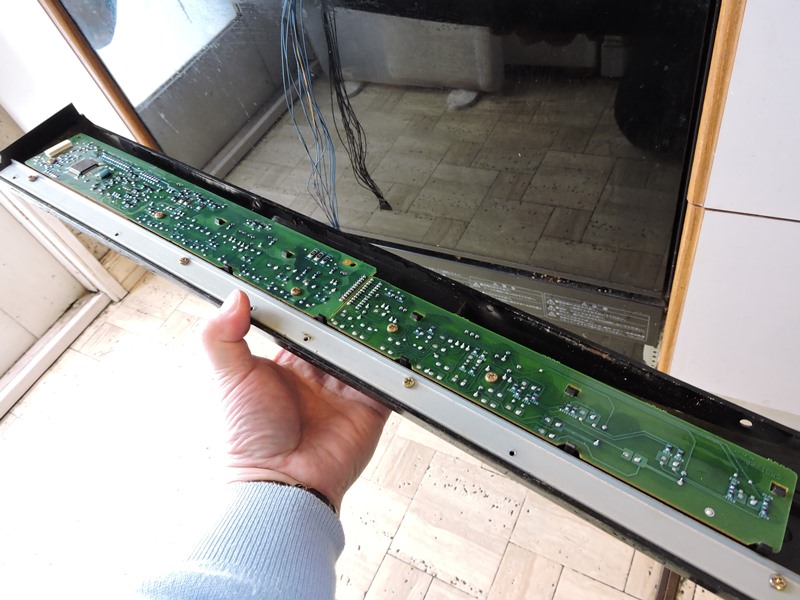

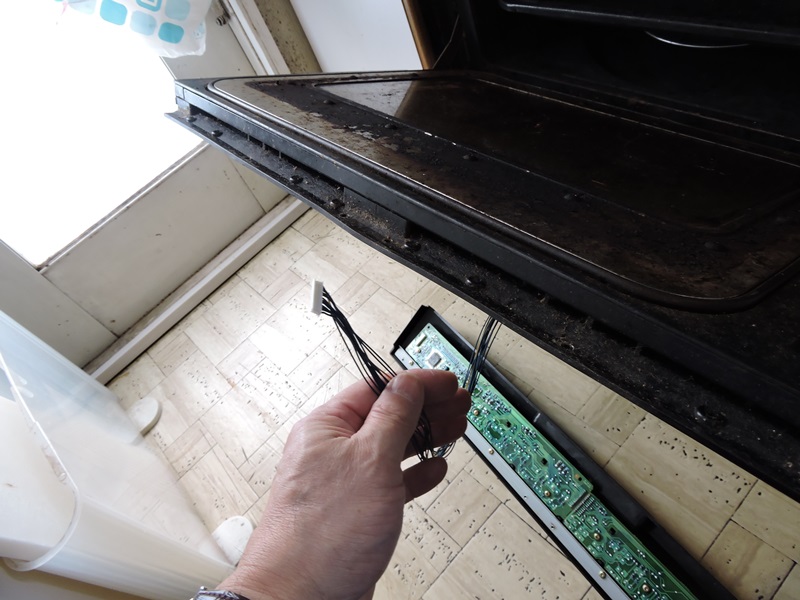

 パネルの内側には制御チップを含め電子部品を実装 する基盤があり、コードで本体と接続されています。 |

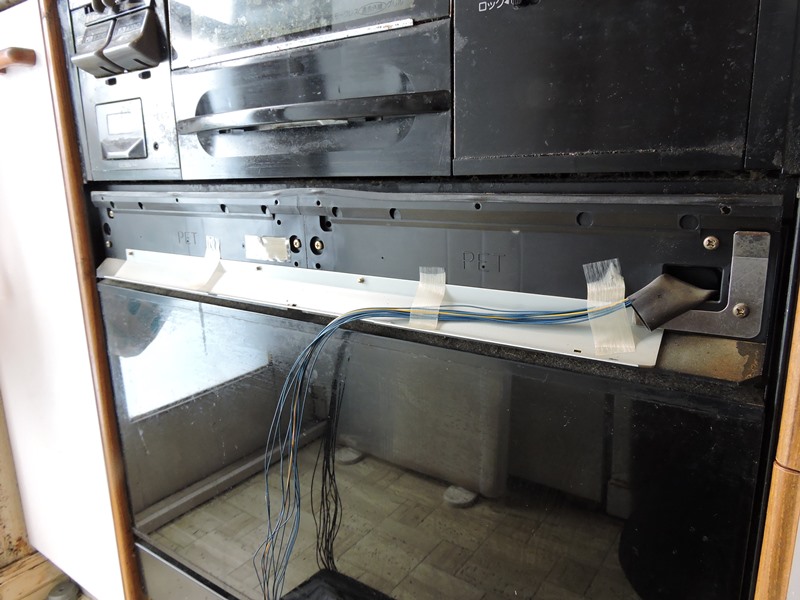

 フラットコネクタを抜くと、操作パネルを 本体から完全に分離することができます。 |
|

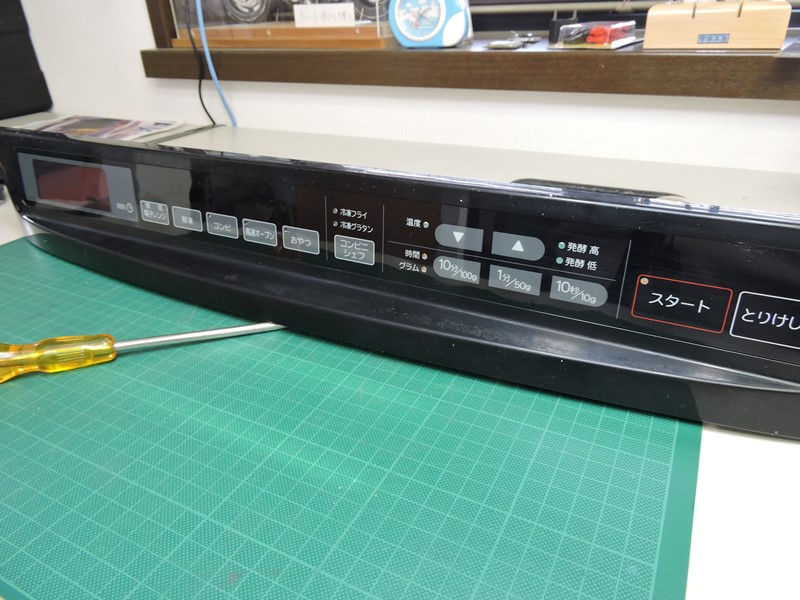

 操作パネルのみ工房に持ち帰ってきま した。パネルのメンテに取りかかります。 |

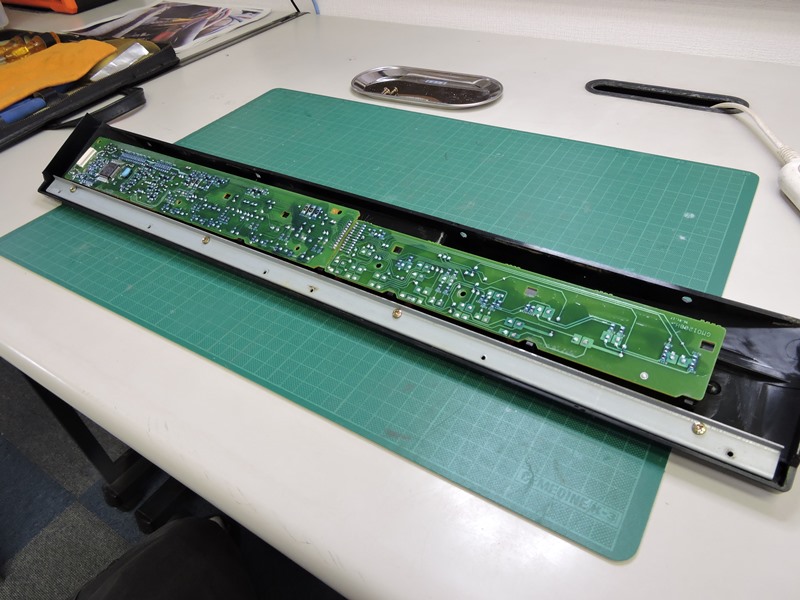

 パネルを裏返して基板側からアクセスします。 ４本の固定ネジを緩め、ツメを解放します。 |
|

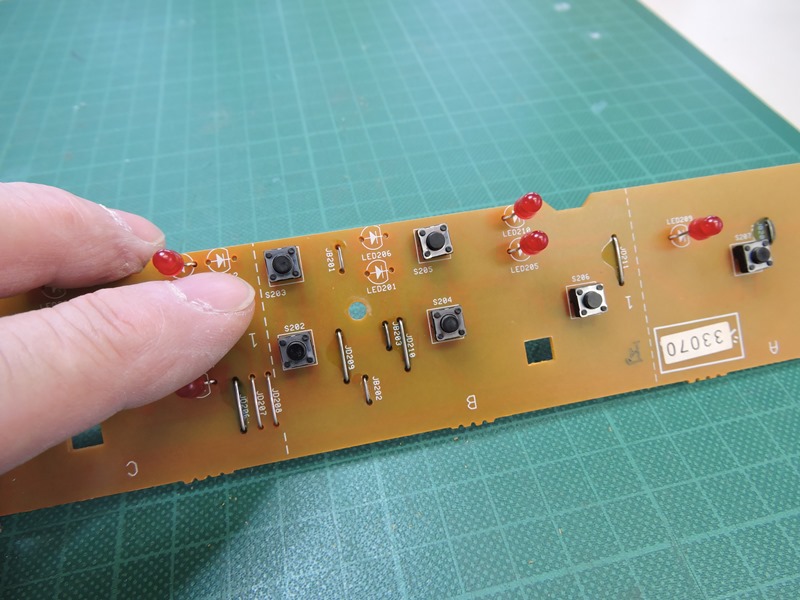

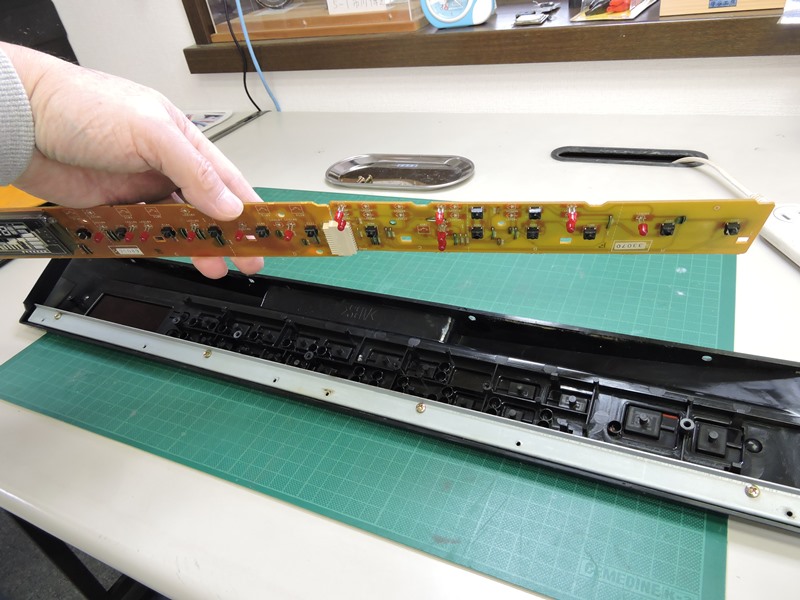

 基板がすんなり外れてきました。２枚の 基板がフラットコネクタで連結されています。 |
 生活家電用にはタクトスイッチが多く用いられています。 キッチンなどの厳しい環境下では故障が頻発します。 |
|
 基板に実装された状態でタクトスイッチの動作を確認 してみます。ほとんどが満足にＯＮ・ＯＦＦしません。 |

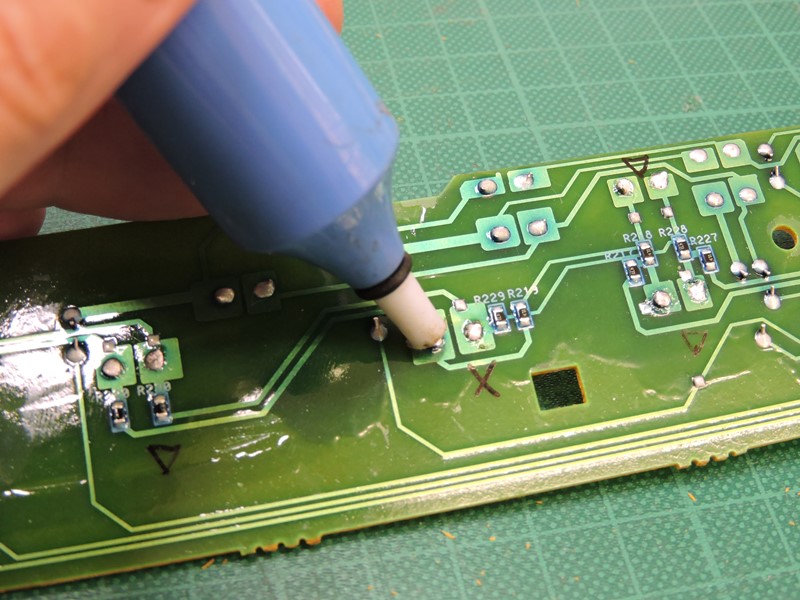

 タクトスイッチの交換が必要です。まず、 クリーナで余分な半田を吸い取ります。 |
|

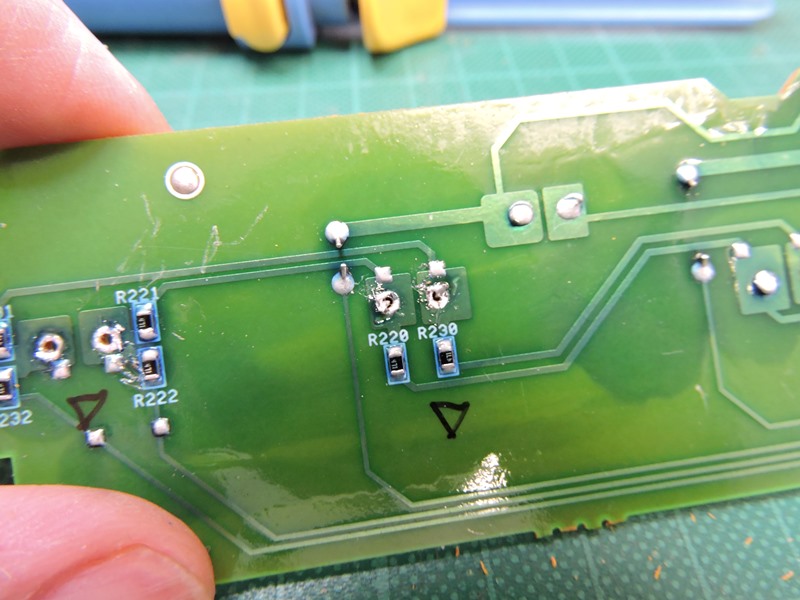

 基板上のランドを破損すると後が厄介です。 ホールの内側が見えるまで半田を除去します。 |
 脱落防止のためリードの先が軽く曲げられて います。無理をせず丁寧に取り外します |
|

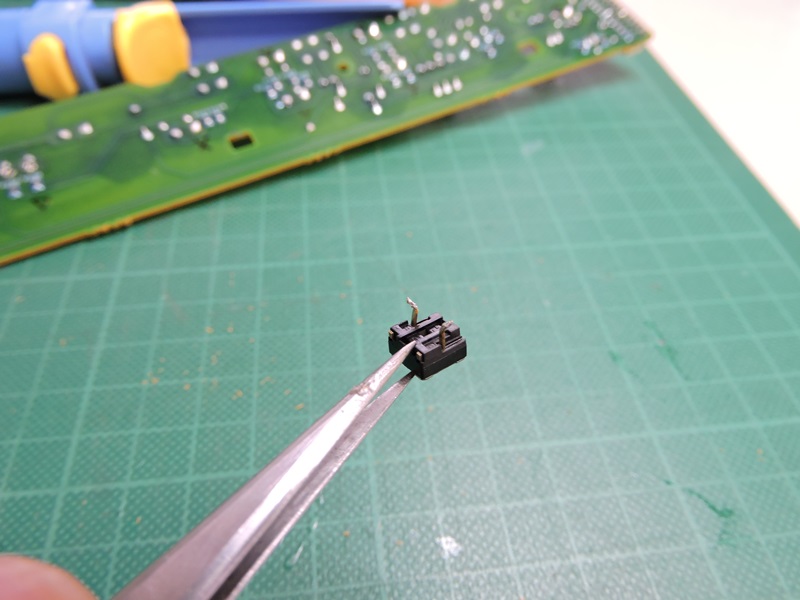

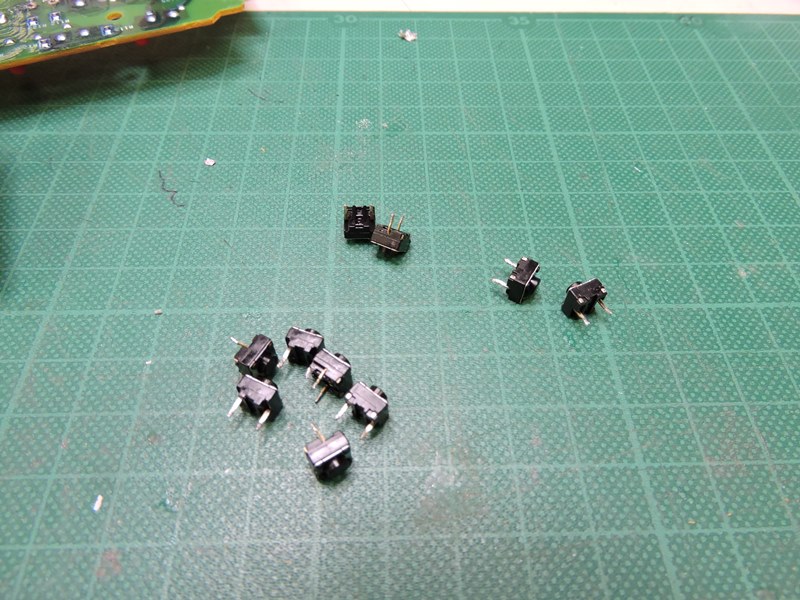

 劣化したタクトスイッチです。家電製品に多く用いられていますが、完全密閉型では なく温度・湿度等の条件が厳しい環境下では、耐久性が高いとは言えません。 |
||

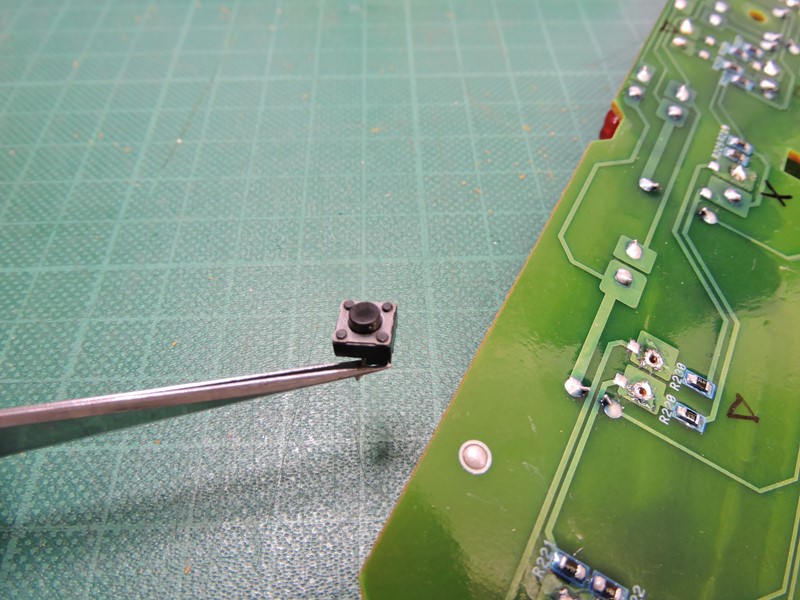

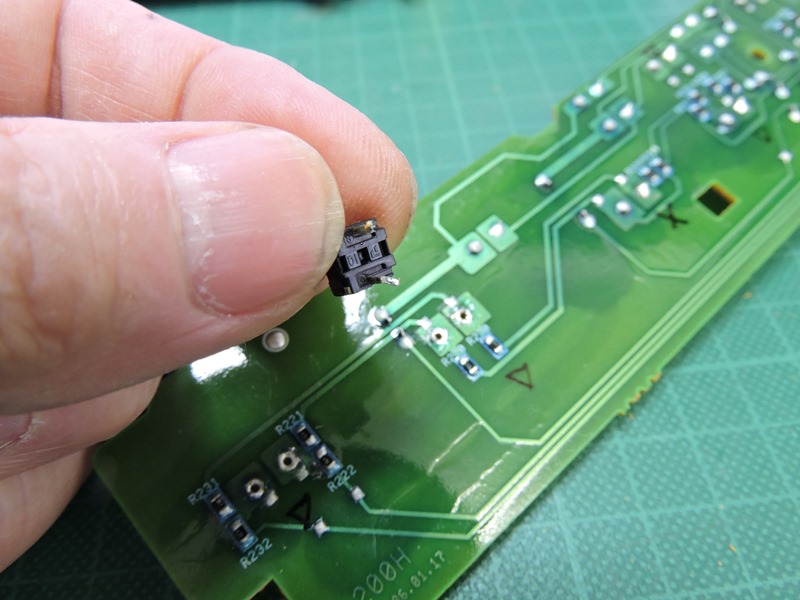

 パネルのスイッチに用いられているのは 端子が２Ｐ（１回路）のタイプです。 |

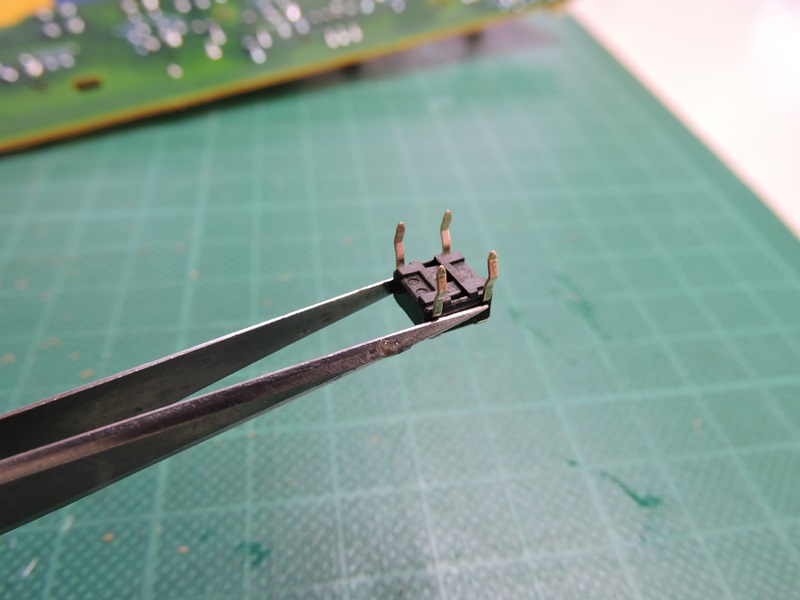

 工房の在庫は４Ｐ（１回路）のタイプです。無理して １０個以上も取り付けるのは避けるべきです。 |
|
 今からパーツを調達すると、ご依頼主をお待たせし 迷惑がかかります。タクトスイッチの再生を考えます。 |

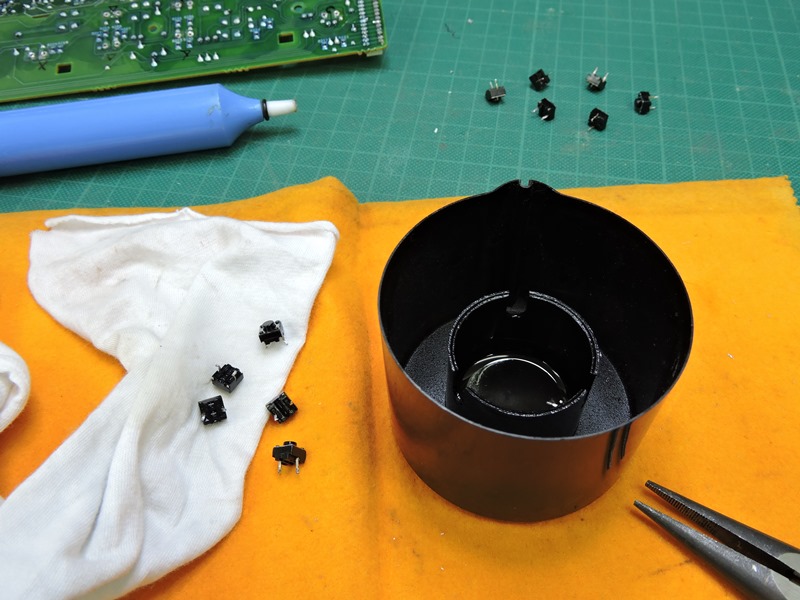

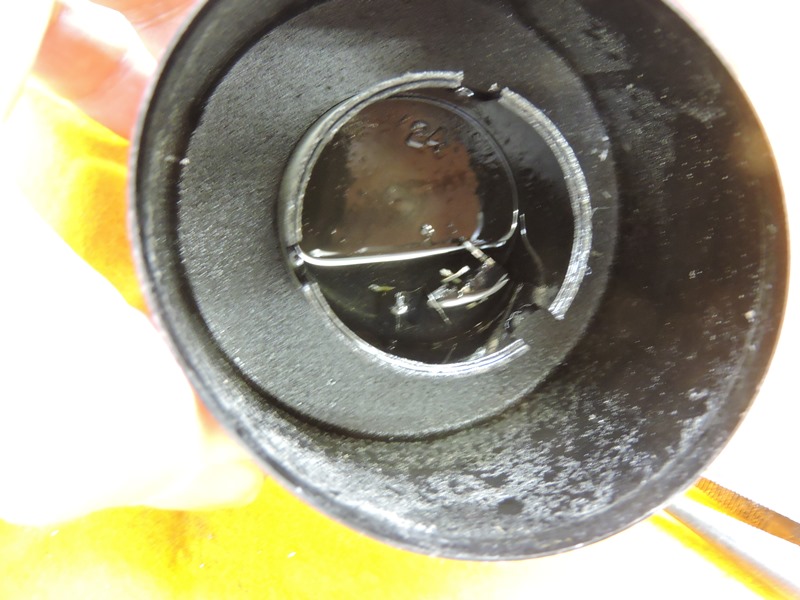

 潤滑剤の中にしばらく浸します。完全密閉型では ないことが幸いして、接点部分まで届きます。 |
|
 浸潤を終えてからエアを吹き付けて 表面の余分な潤滑剤を除去します。 |

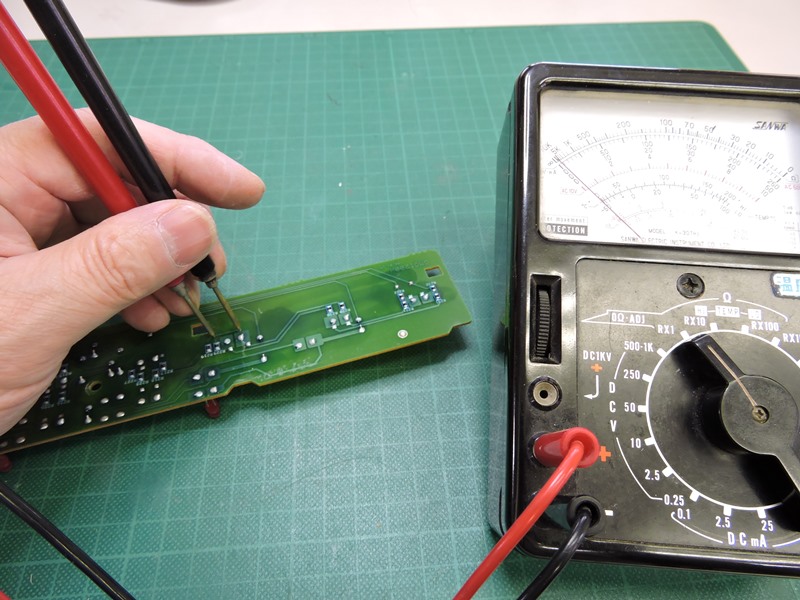

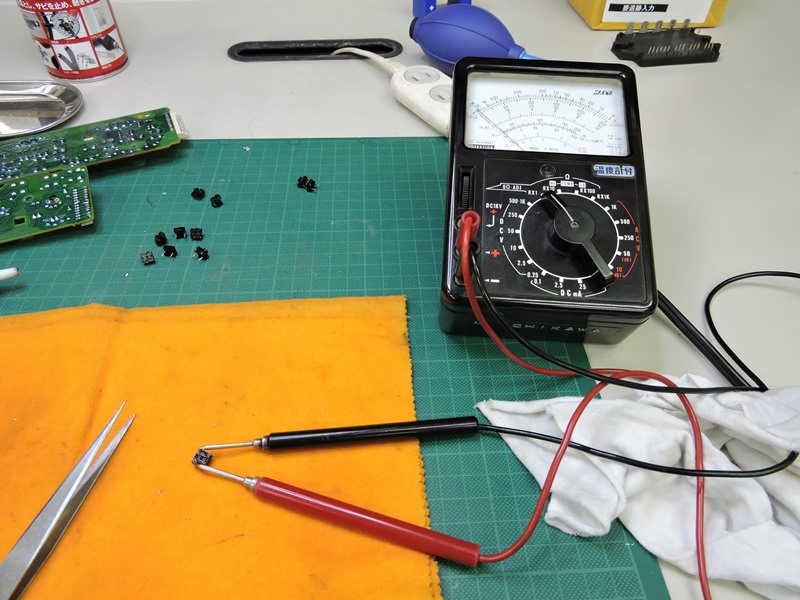

 回路計を当ててＯＮ・ＯＦＦの具合を確認 します。接点（接触）が復活しています。 |
|

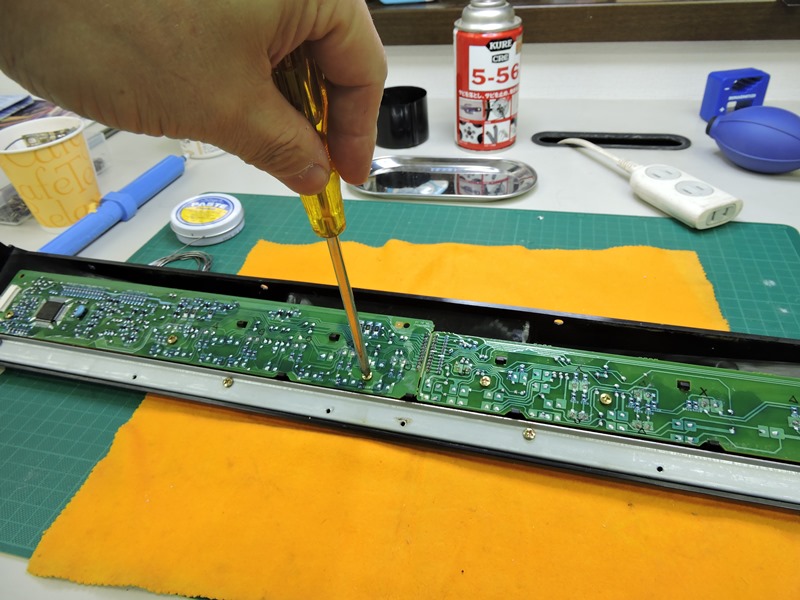

 再生したタクトスイッチを基板に半田付け し直し、基板をパネルに取り付けます。 |

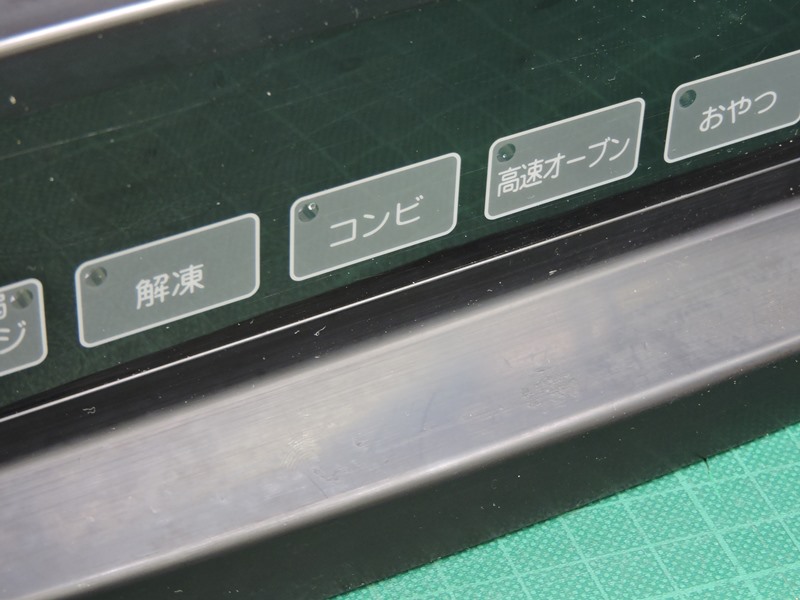

 長年のご使用で樹脂製操作パネルの 表面が曇り、美観が損なわれています。 |
|

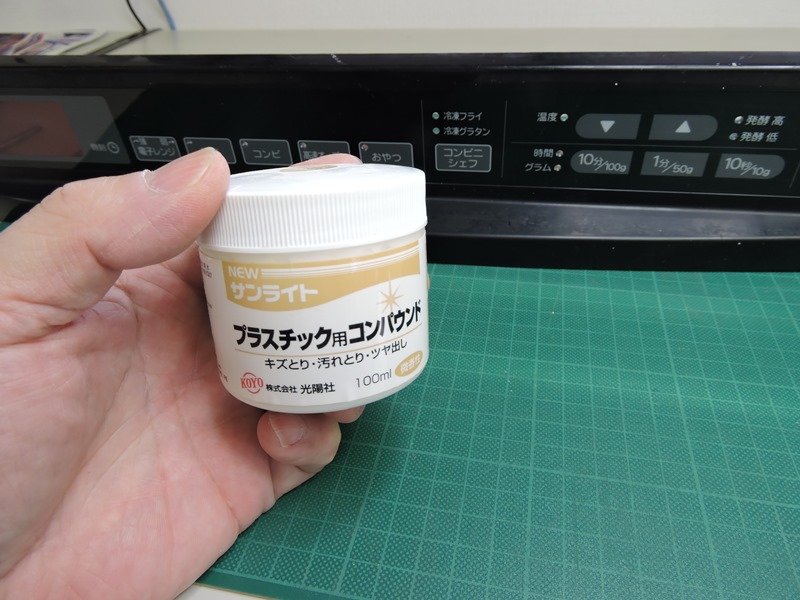

 樹脂専用のコンパウンドを使用し 表面を丁寧に研磨、汚れを落とします。 |

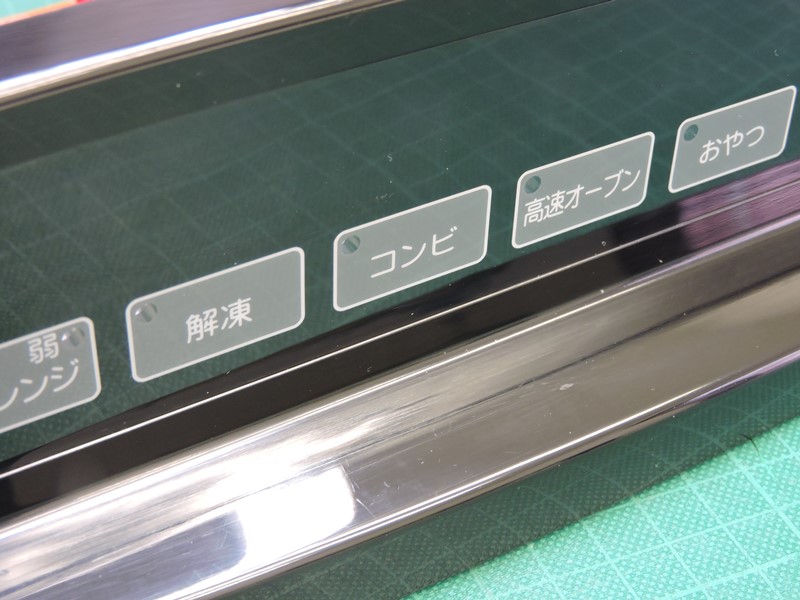

 深い傷がほとんどついていないため、 研磨により新品時の光沢が戻ってきました。 |
|
 全体に光沢が蘇り、Ｈａｒｍａｎのシックなデザインが映えます。 再度スイッチの動作を確認し、ご依頼先に向かいます。 |
||

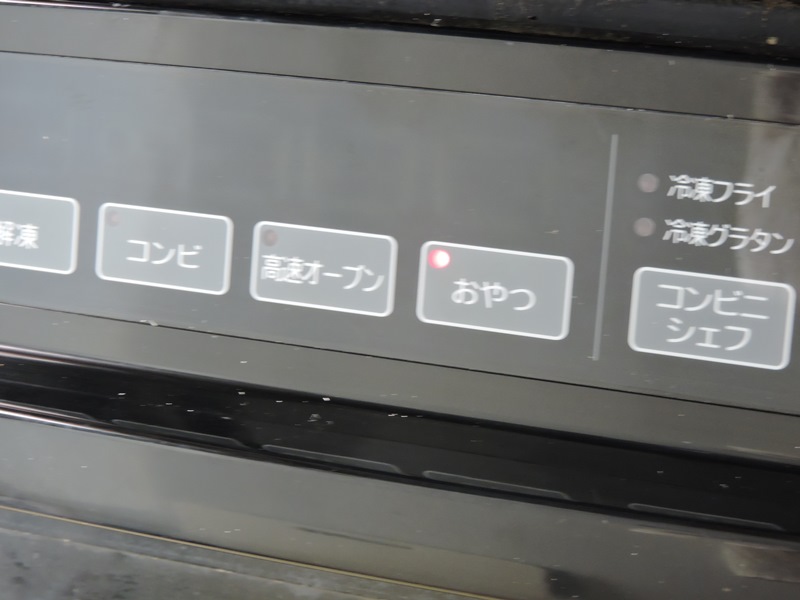

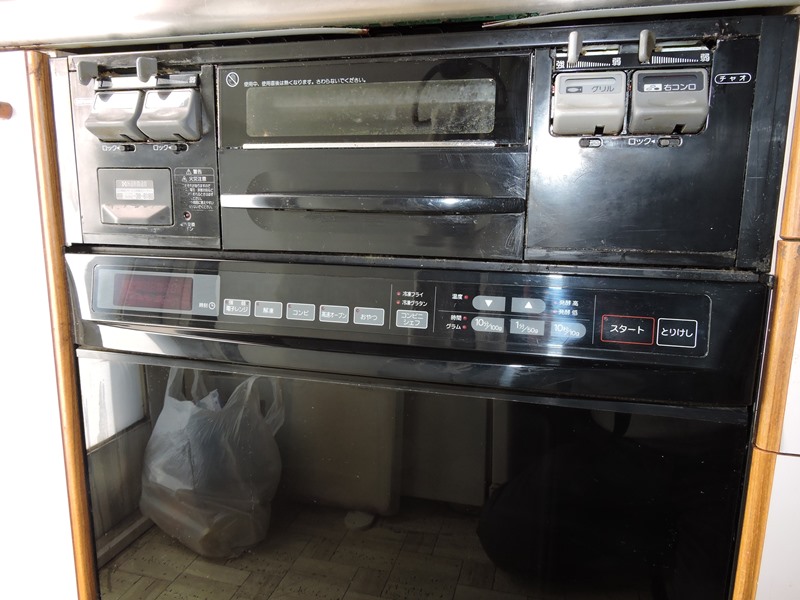

 オーブンレンジ本体に操作パネルを元通り組み付け ます。スイッチを操作するとＬＥＤが点灯します。 |

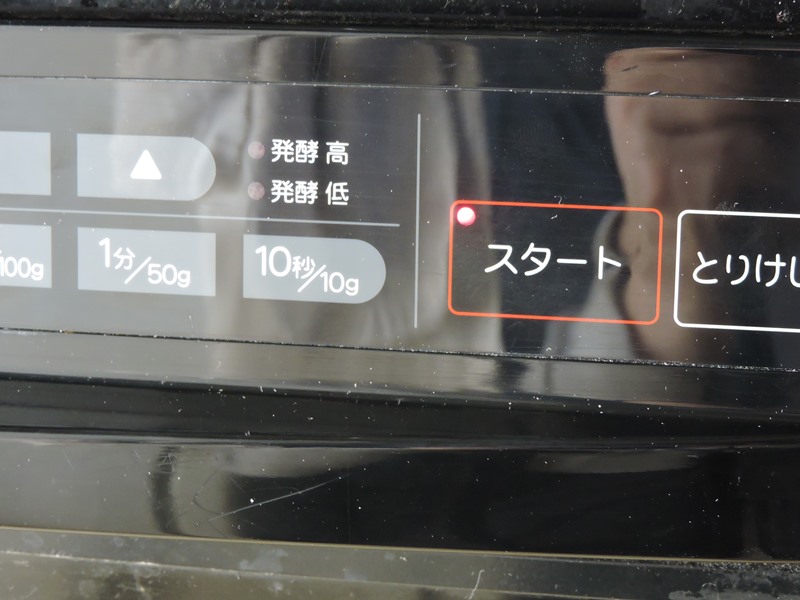

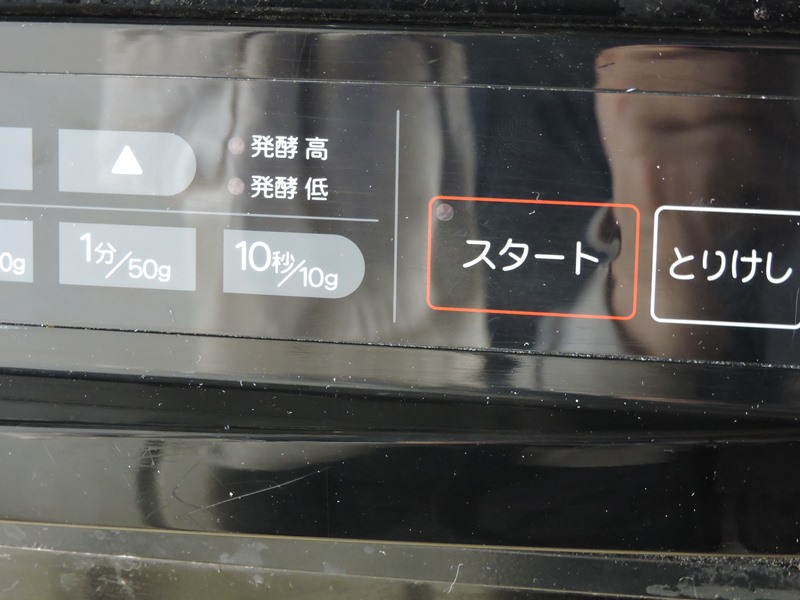

 最も頻繁に使用される「スタート」スイッチ です。ＯＦＦの状態からスイッチを押すと・・、 |
|
 「ピッ」という電子音が鳴り、ＬＥＤが点灯して ヒーターに電源が入り加熱が始まりました。 |
 組み付けが終わった段階で再度全体を確認し、 ご依頼主様にも確認していただきます。 |
|
 購入されてからまだ７・８年の製品です。タクトスイッチの劣化ごときで 買い換えを勧められるなど理不尽な話です。再生したスイッチはいずれ 同様の不具合が出そうですが、その時は予め２Ｐのタクトスイッチを 入手した上で修理に伺います。長く大切にお使い下さると幸いです。 |
||
|
||
