| ・ＳＯＮＹポータブルラジオ修理（２０１６．８．２２） |

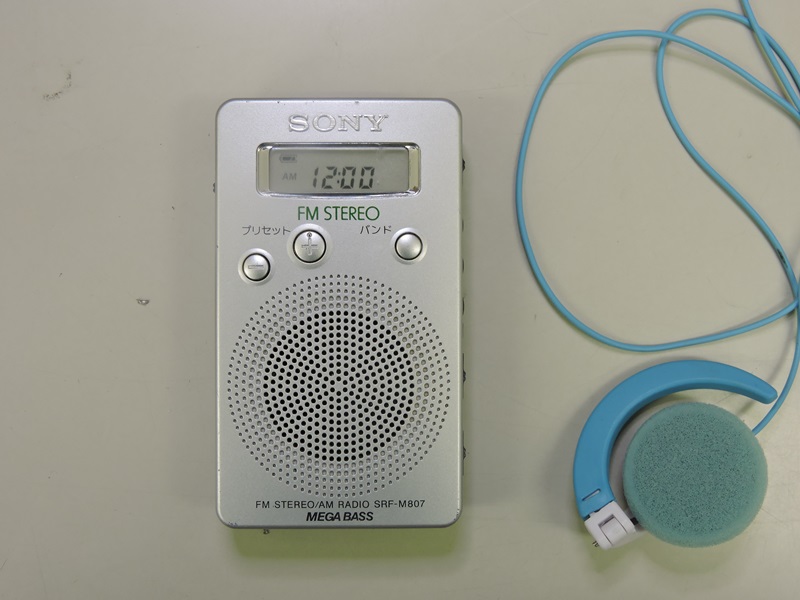

 ＳＯＮＹ製ポータブルラジオＳＲＦ－Ｍ８０７の修理を受けました。 今年は台風が関東寄りの進路をとりがちで、ラジオは必帯品です。 誤って落下させてしまい、以来音声が出なくなっているそうです。 |
||

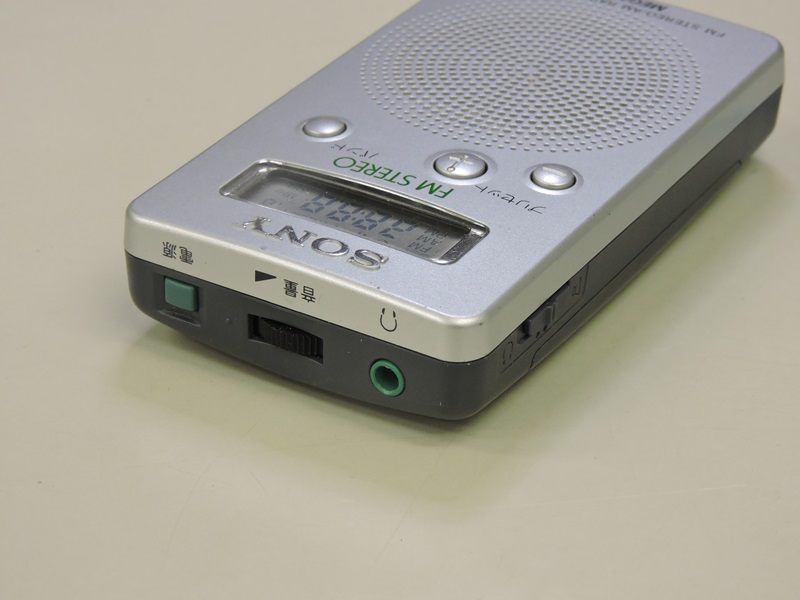

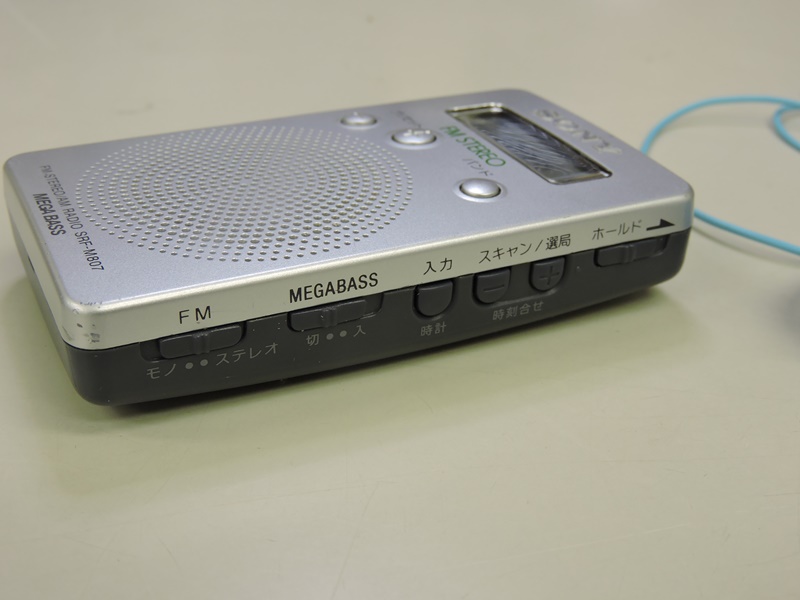

 さすがにＳＯＮＹ製、洗練されたデザインの中に 必要な機能が使いやすく組み込まれています。 |
 電源ＳＷを入れると、音声が出る時と出ない時が あります。本体を軽く叩くと状況が再現します。 |
|

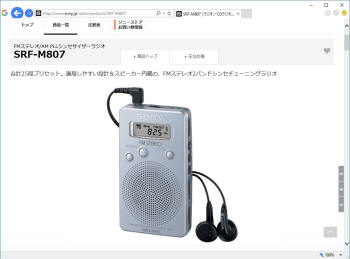

 同製品は既に生産終了していますが、ＳＯＮＹの ＷＥＢにはまだ製品仕様が掲載されています。 |

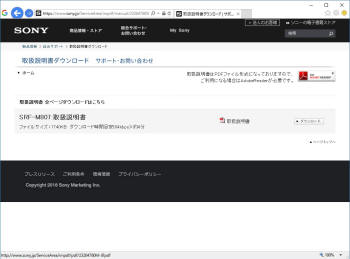

 取扱説明書をお持ちでないそうですが、 ＷＥＢからダウンロードできます。 |
|
 軽い衝撃で状況が再現するということは、おそらく 内部で結線が切断しかかっていると想像できます。 |

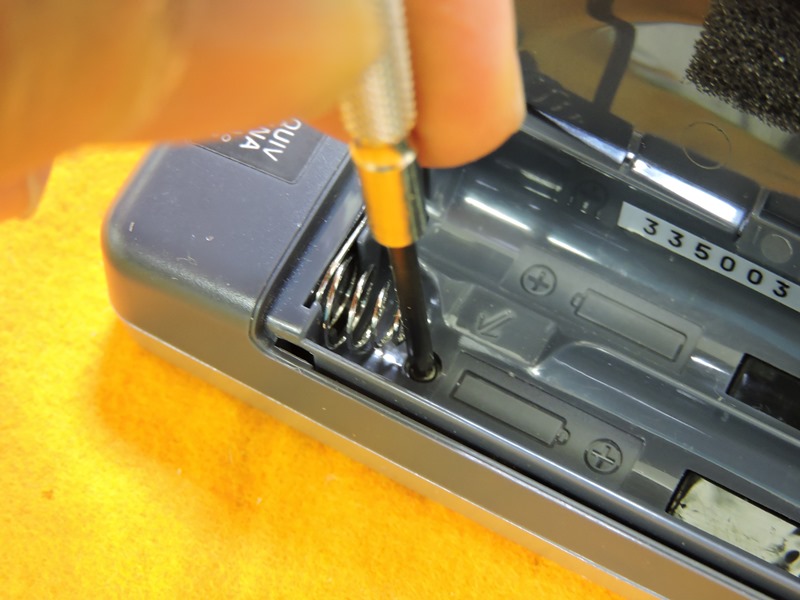

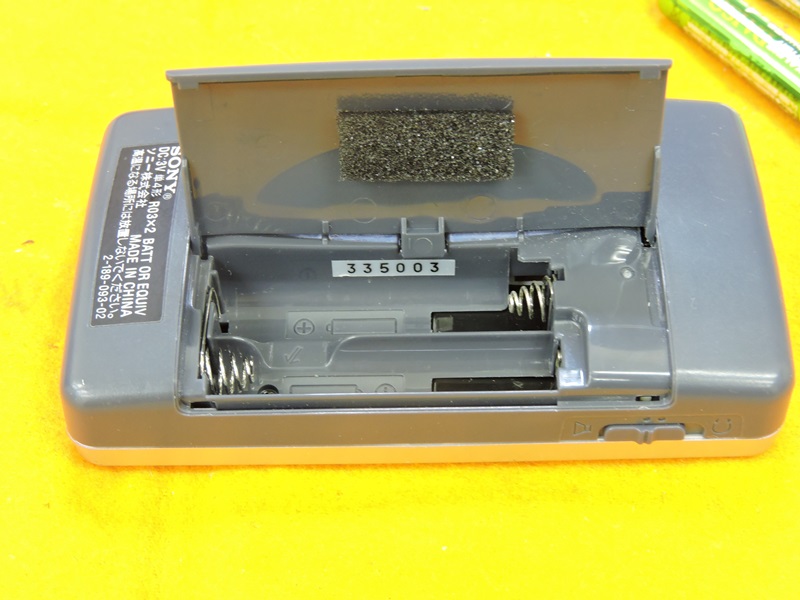

 バッテリーホルダの内部に小さな止めネジが １本見つかりました。取り合えず外します。 |
|
 ＳＯＮＹほどのメーカーは筐体の造り込み、 部品の嵌め合わせが非常にシビアです。 |

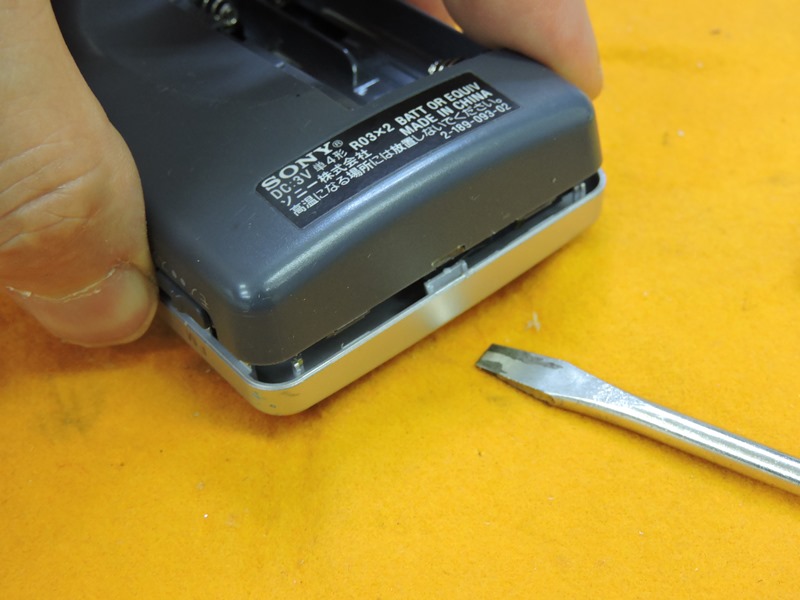

 ドライバの先を少しずつ差し込みながら、 筐体を損傷しないよう慎重に分離させます。 |
|

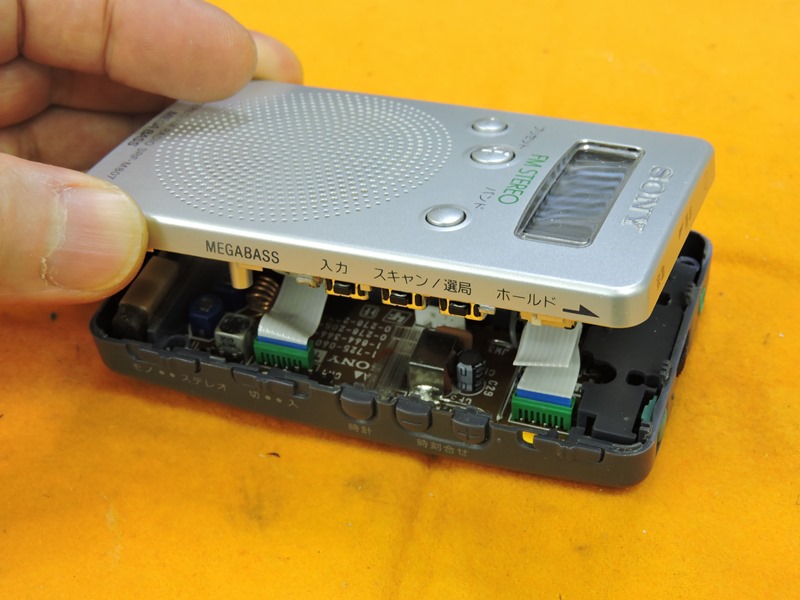

 上下の筐体に実にバランス良く基板・部品が配置されて います。両者は２枚のＦケーブルで接続されています。 |

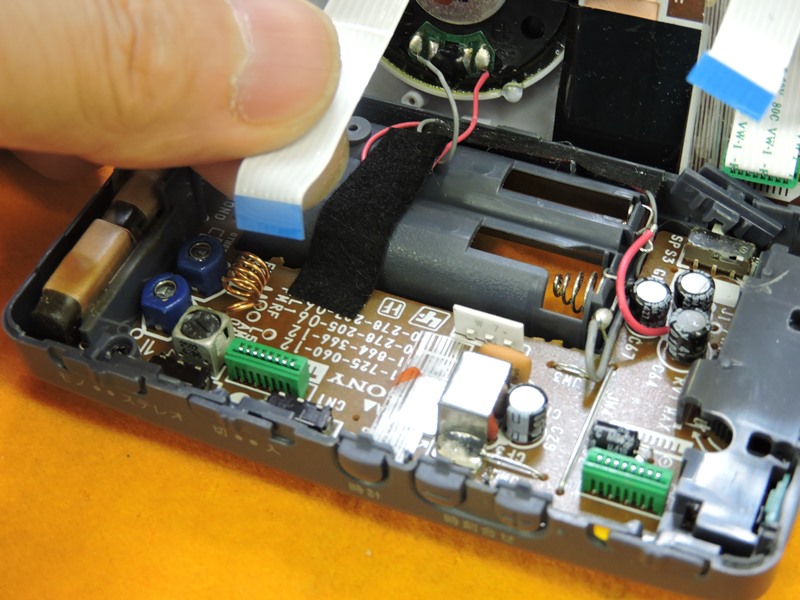

 作業性を向上させるため、フラット ケーブルは２枚とも抜いておきます。 |
|

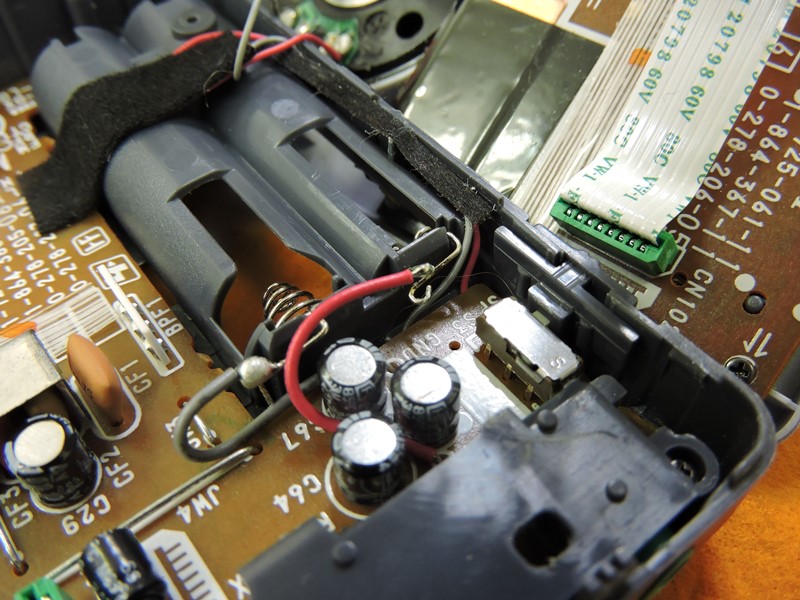

 故障の原因が判明しました。バッテリーホルダの金具端子から 内部に電源を引き込むビニルコードが外れかかっています。 |
||

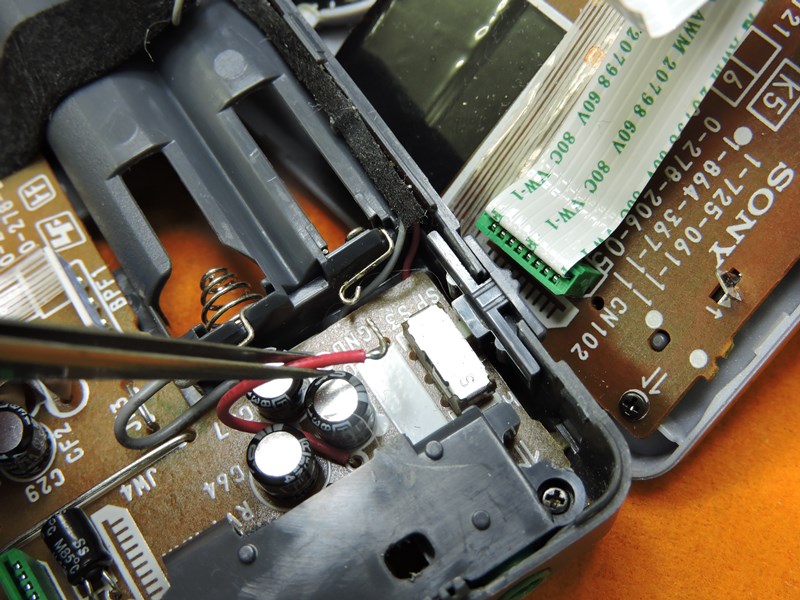

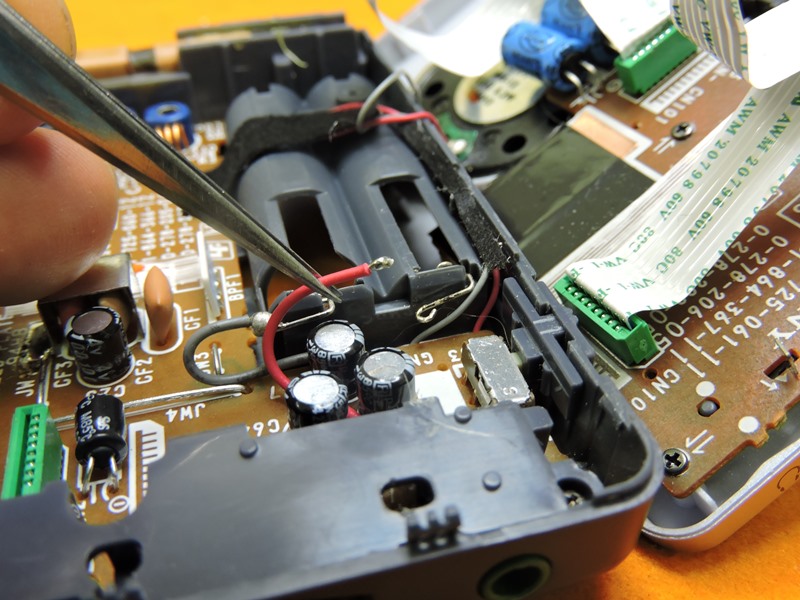

 ピンセットでつまむと、この通り簡単に外れてきます。 リング状の金具に辛うじて引っかかっていました。 |
 軽く叩く度に電源が入ったり 切れたりするのはこのためです。 |
|

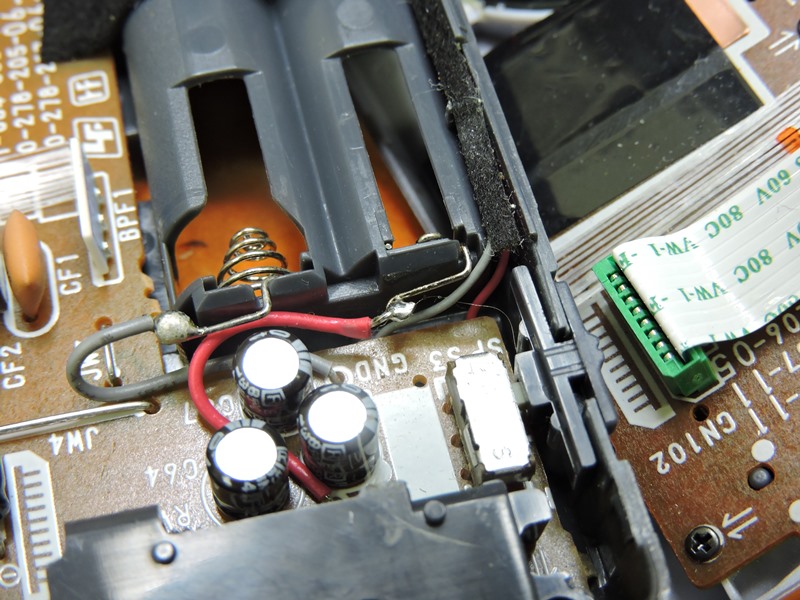

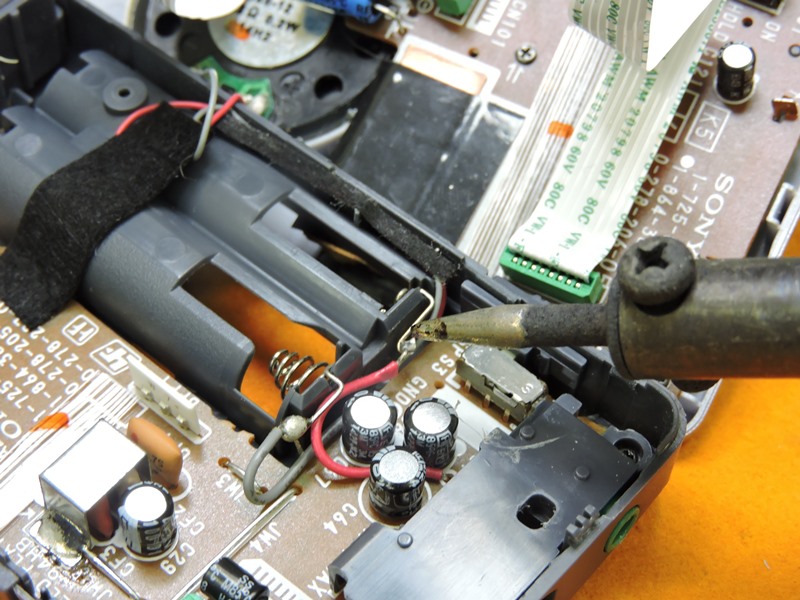

 ビニルコードの先端を少し切り詰め、内部での 取り回しを修正しながら半田付けし直します。 |
||
 製造段階でこの部分は手作業でしょうから、 僅かながらも半田付け不良があったと思われます。 |

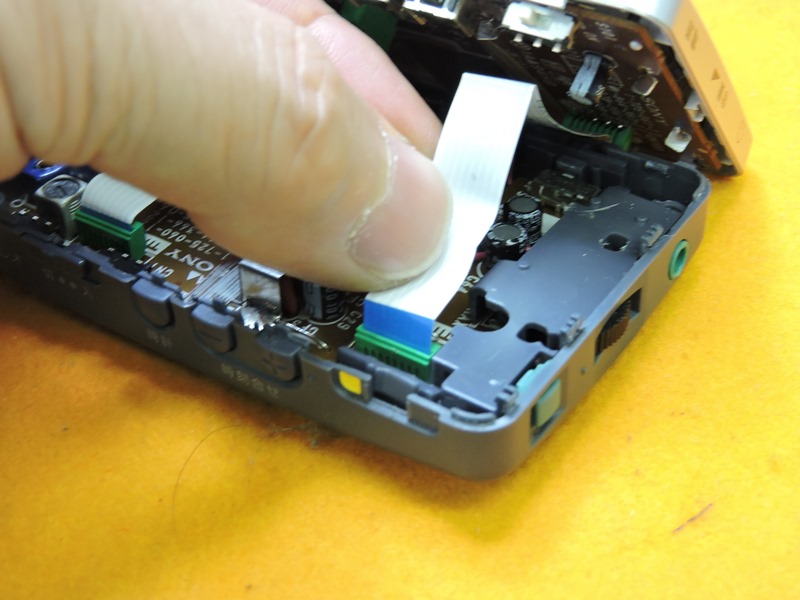

 ２枚のフラットケーブルを元の位置に戻します。 途中でへし折らないよう丁寧に差し込みます。 |
|

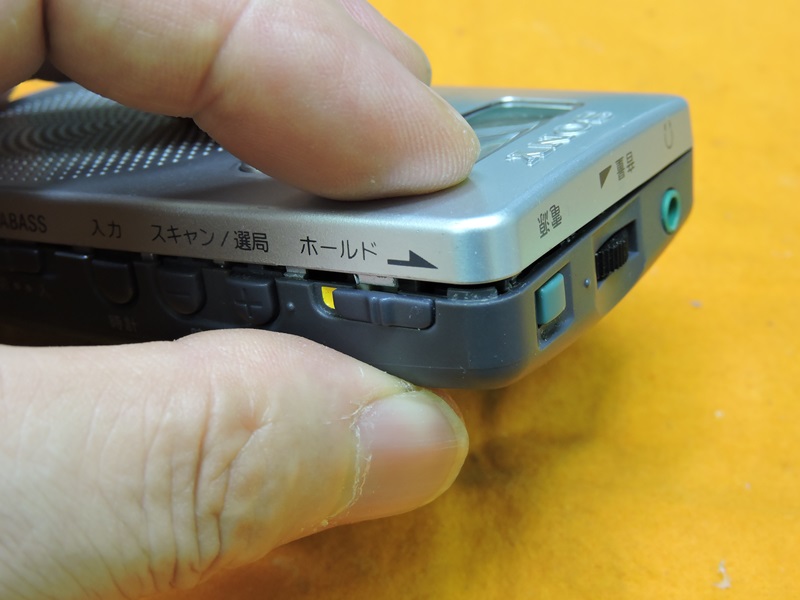

 高精度に成形されている上下の筐体部品を合体させ ます。操作ツマミが全て所定の位置にあるか確認します。 |

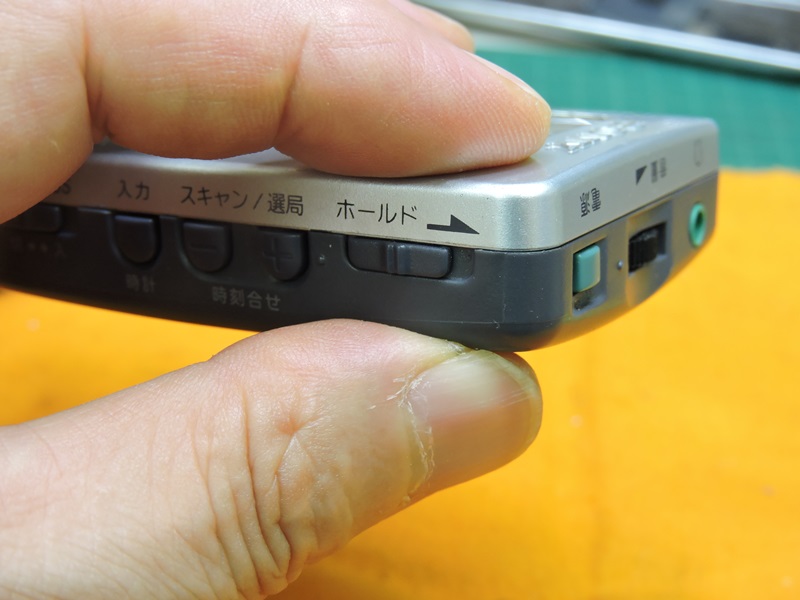

 最後はパチンという小気味良い音がして 筐体が隙間なく嵌まり込み合体しました。 |
|

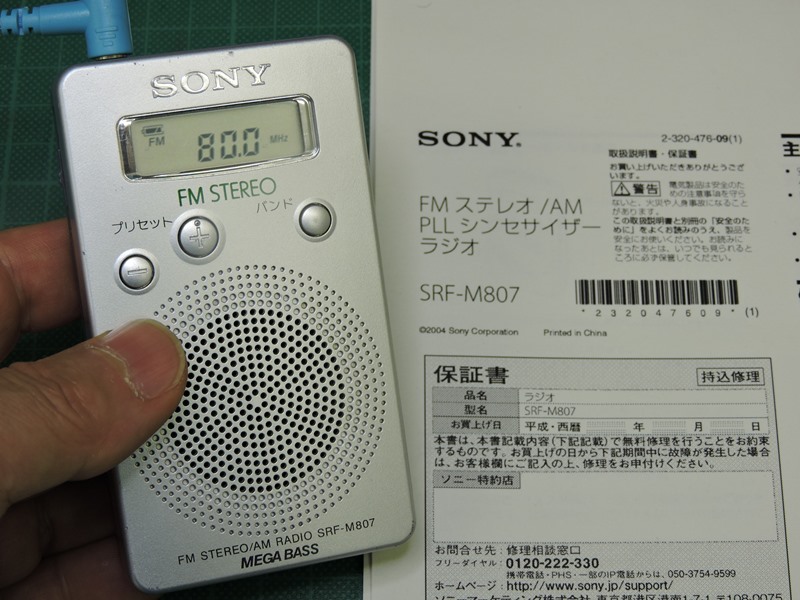

 修理完了です。問題なく動作することを確認し、ダウンロードした 取扱説明書のプリントアウトを添えてご依頼主にお返しします。 |
||
|
||
