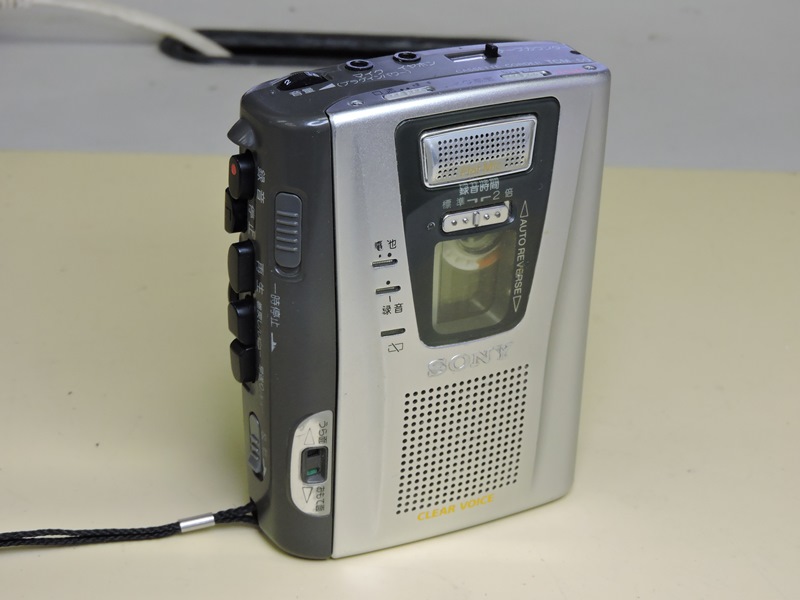

| ・ＳＯＮＹテープレコーダＴＣＭ－５０（２０１７．２．２０） |
 ダブルラジカセと一緒に持ち込まれた、もう1台のカセットプレーヤーです。手にした瞬間 「ウォークマン？」と声が出るＳＯＮＹの製品です。このＴＣＭ－５０は１９９９年、ウォークマン ２０周年を迎えた年に発売されていますが、ウォークマンシリーズはポータブルオーディオ として別カテゴリーで展開されており、こちらは「簡易テープレコーダ」の扱いです。 |
||
 ＳＯＮＹ簡易テープレコーダのシリーズも、２００５年発売の ＴＣＭ－ＩＣ１００が最後のモデルとなり、既に生産を終えています。 |
||
 ２０年近く過去の製品とはいえ、オートリバース機構に よるＡ・Ｂ両面再生や各種録音補助機能を備えています。 |
 シリーズの中古製品は現在でもまだ流通しています。 信じられないことにＡｍａｚｏｎで新品が販売されています。 |
|

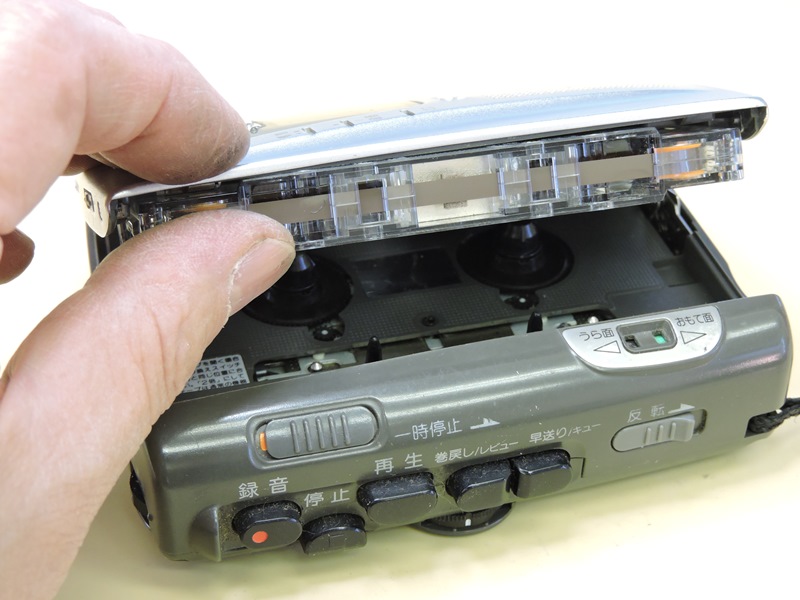

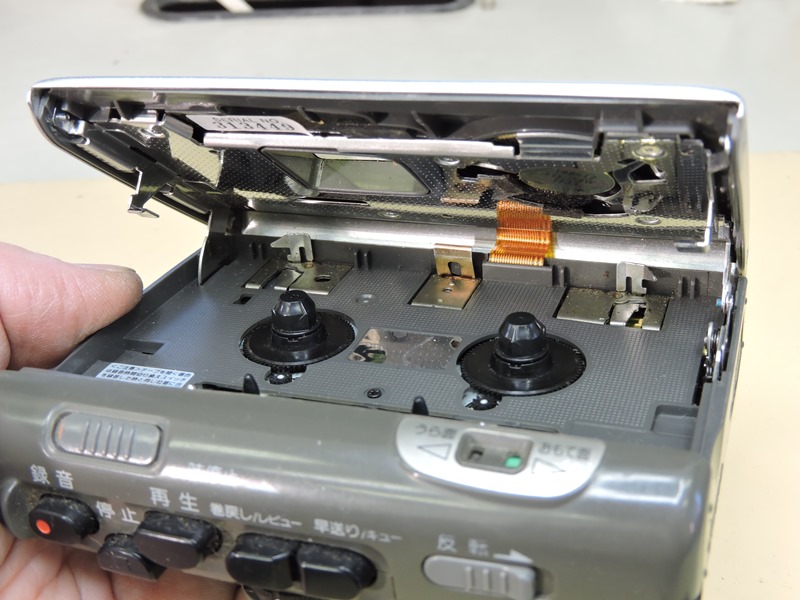

 能書きを垂れてないで点検に入ります。 テープを保持するカバーが上に開きます。 |

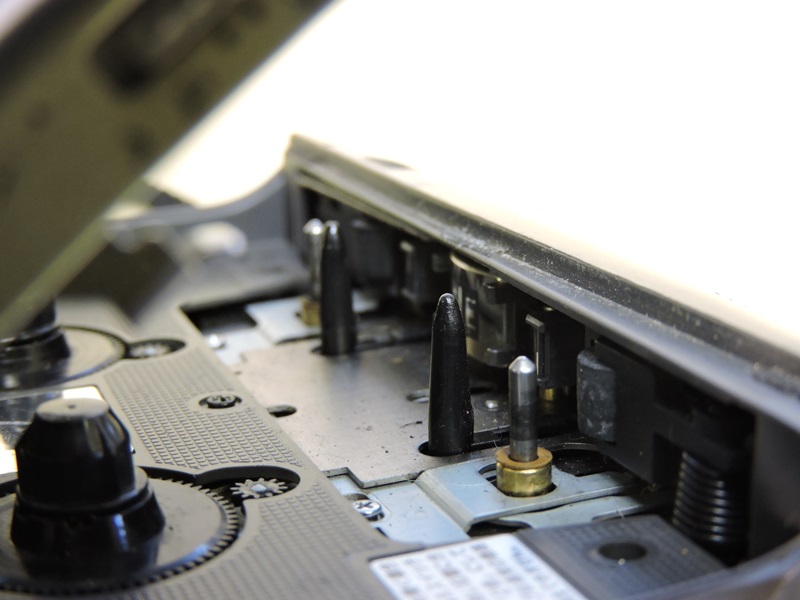

 テープの位置決めピンとキャプスタンが 並びます。小型のローラーも見えます |
|
 カセットテープを入れて 実際に再生してみます。 |
 ご依頼者がおっしゃっていたように全く 動作しません。バッテリーは新品です。 |
|

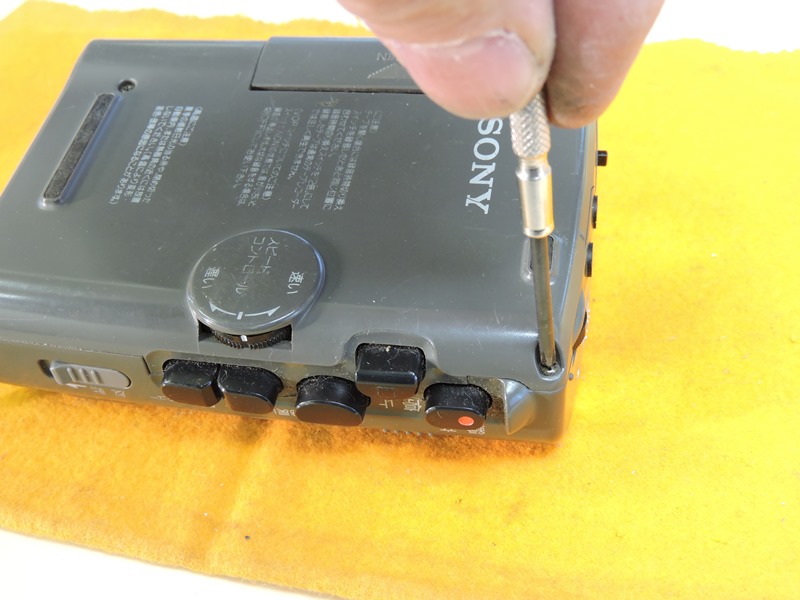

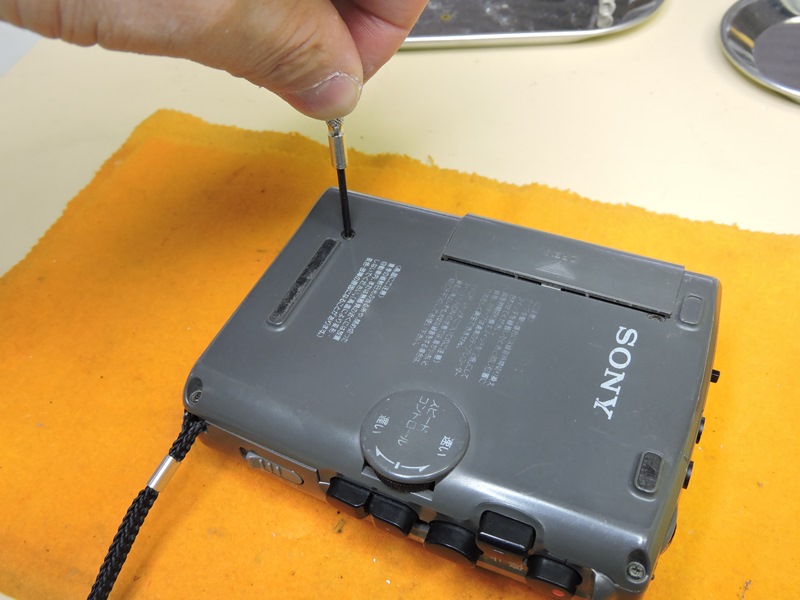

 原因を突き止めるため本体を分解します。 まず裏側カバーを固定しているネジを緩めます。 |

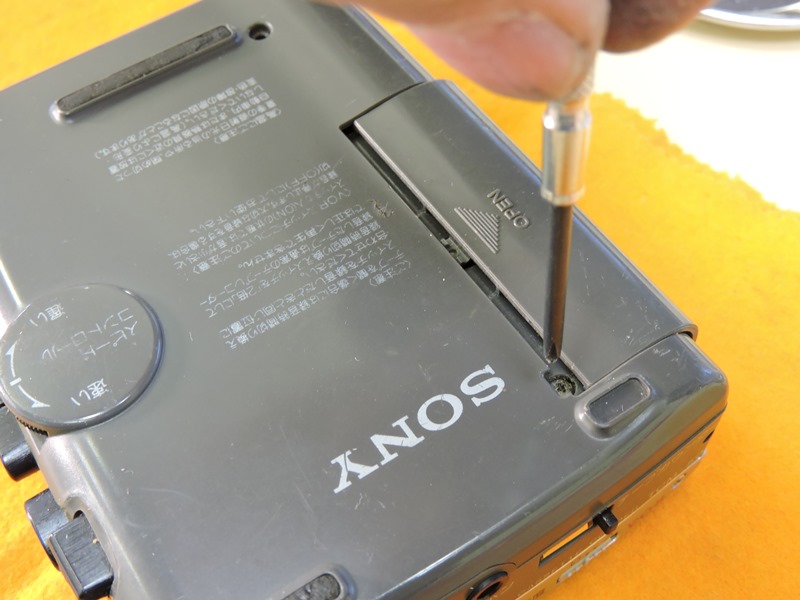

 バッテリーボックスカバーを少し ずらすと最後の１本が隠れています。 |
|

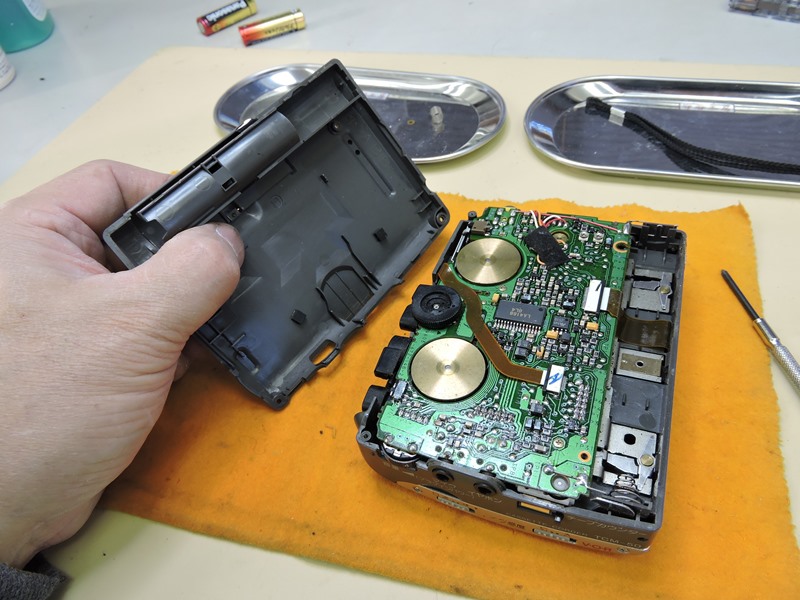

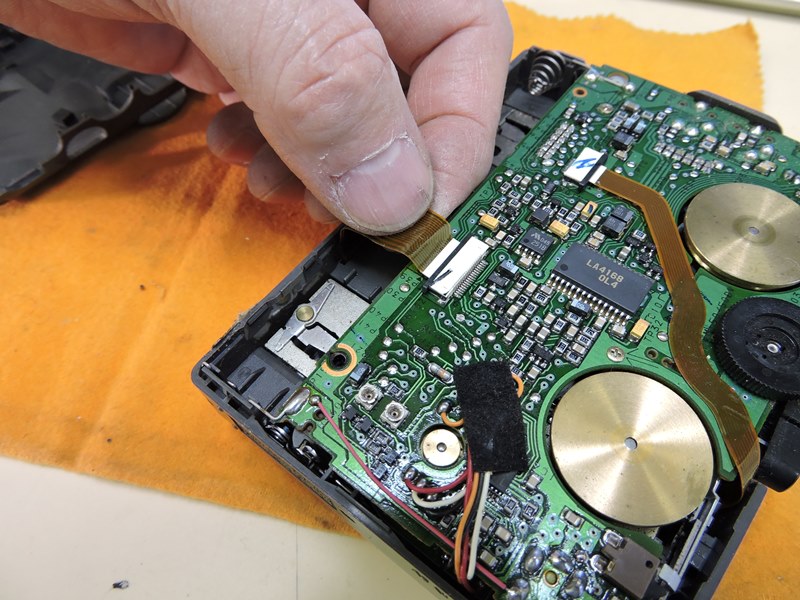

 裏側カバーが開き、ＳＯＮＹらしさの 漂う回路基板が出現しました。 |
 以前に短波ラジオを修理した時に味わったのと 同じ雰囲気です。フィルム配線を引き抜きます。 |
|

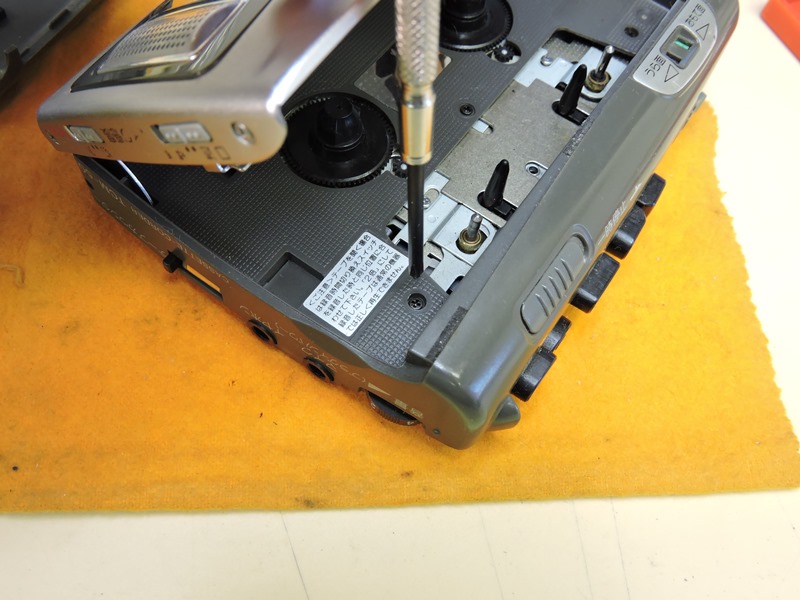

 表側のカバーを取り外します。テープ保持カバーを 開けた内側から３本の小ねじで固定されています。 |

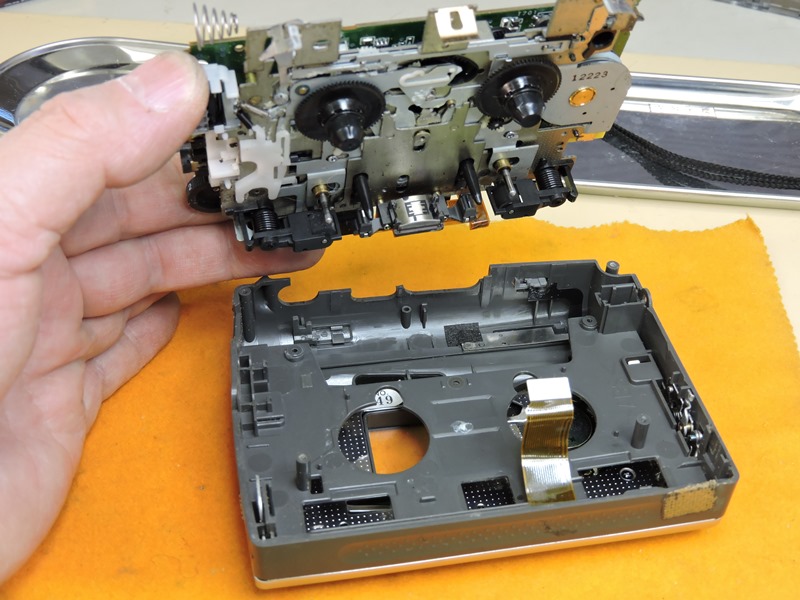

 テープ駆動メカと一体になった回路基板を 引き出します。ＳＯＮＹの実装そのものです。 |
|
 先に引き抜いたフィルム配線は表側カバーに 付いているマイクやＬＥＤへの配線です。 |
||

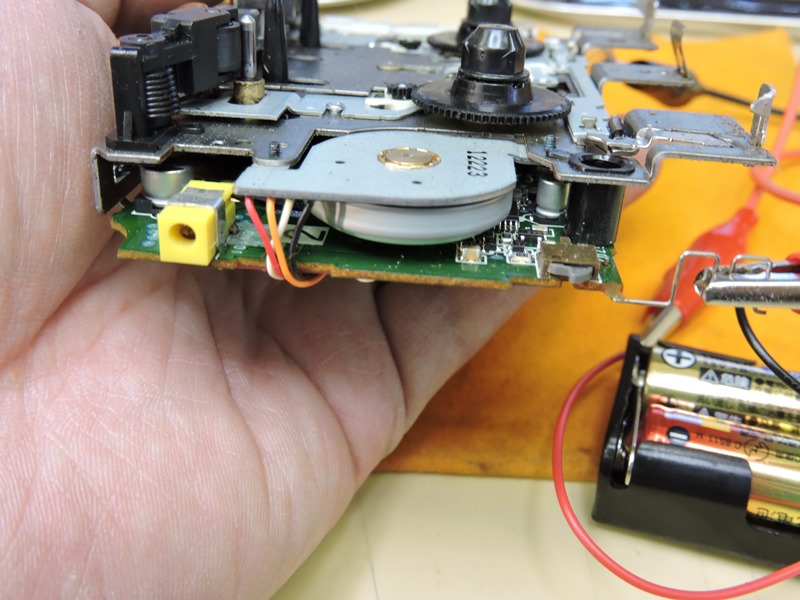

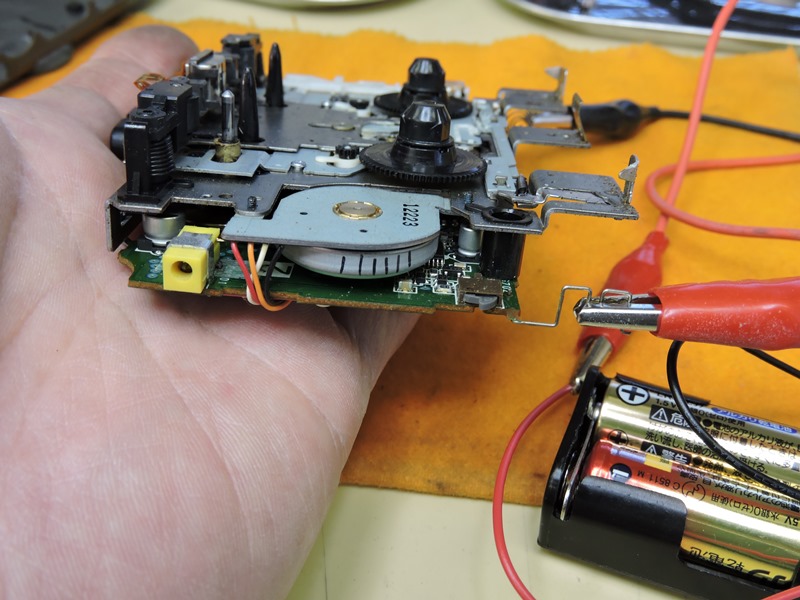

 駆動メカが露出したところで、電源を 接続して直接動作を確認します。 |
 駆動部の動力源となる極薄型の ＤＣモーターは問題なく回転します。 |
|
 しかし、２個のフライホイールは回転しません。 基板下の動力伝達系に問題がありそうです。 |

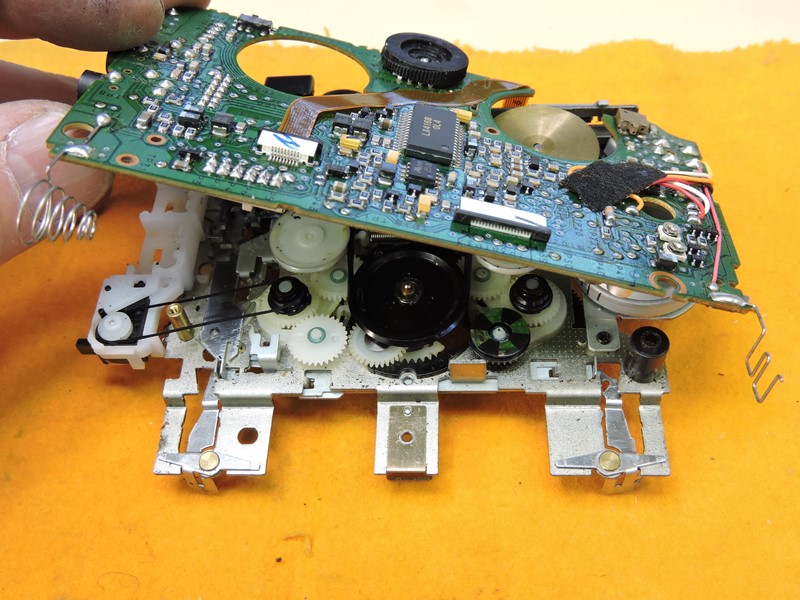

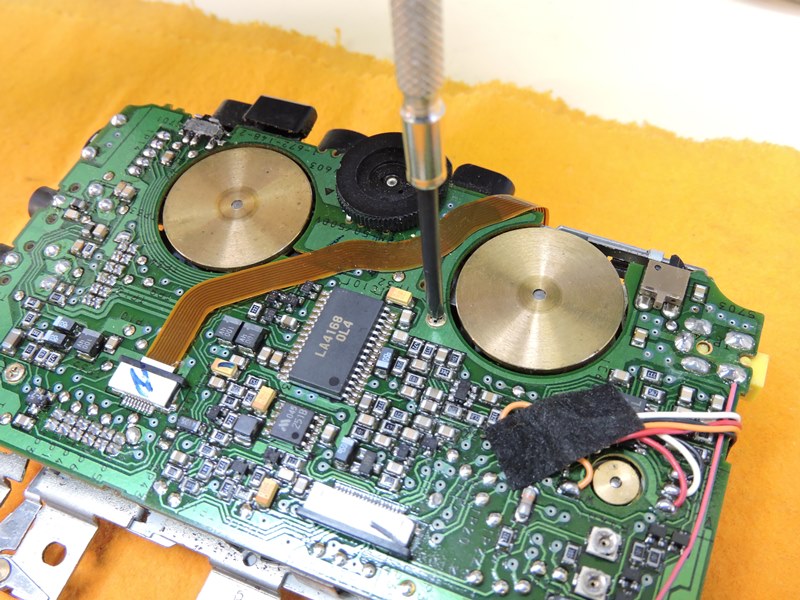

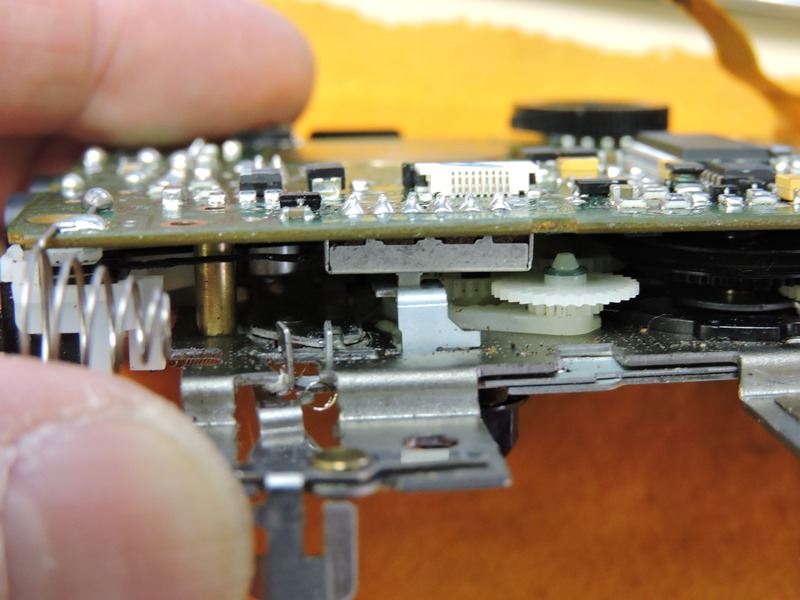

 ２本の小ねじを緩めることで、 簡単に回路基板が外れてきます。 |
|

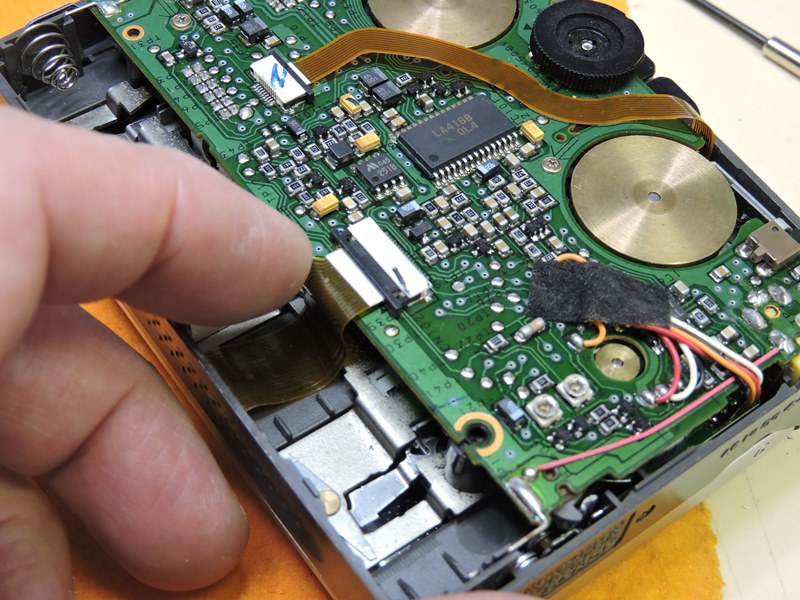

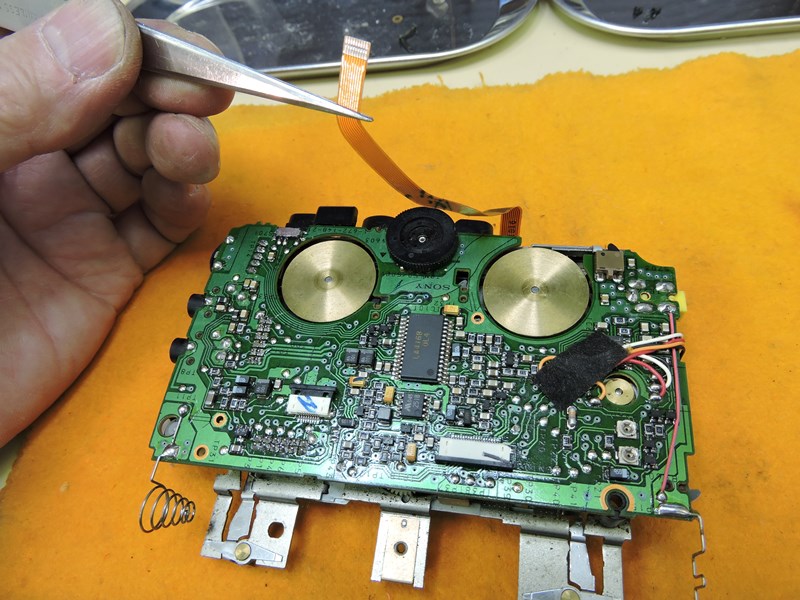

 うっかりもう１枚のフィルム配線を 忘れていました。これも引き抜きます。 |

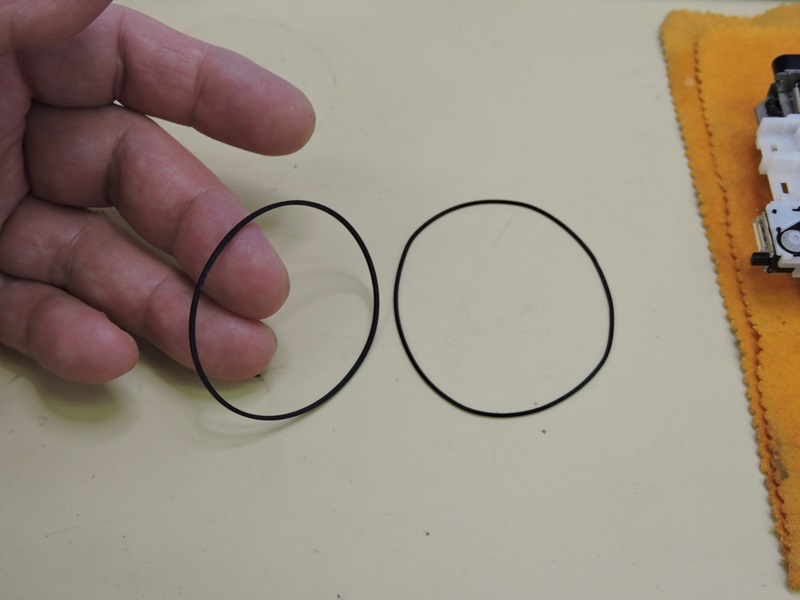

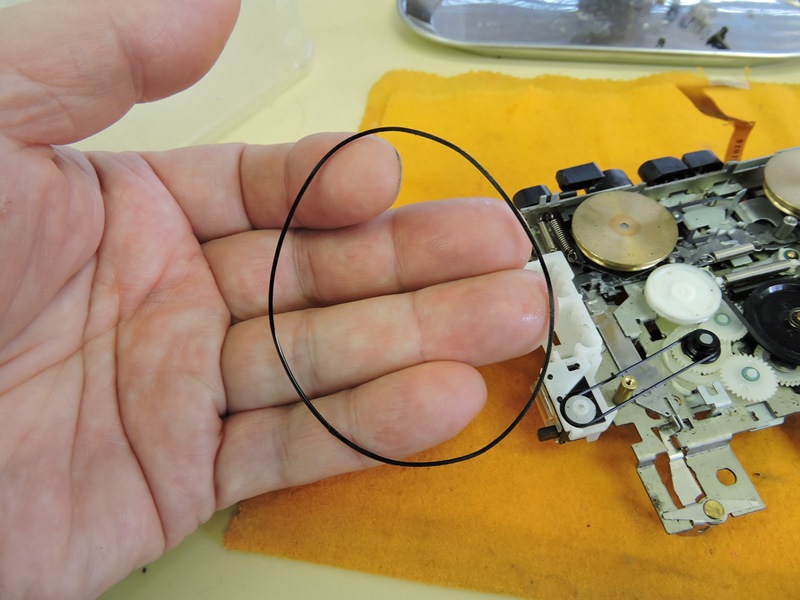

 ＤＣモーターから２個のフライホイールに かかるベルトが明らかに緩んでいます。 |
|
 長い年月を経て伸び切っています。また材質の固化が進行し弾力が 低下しています。これでは動力が伝達されません。原則的に交換です。 |
||

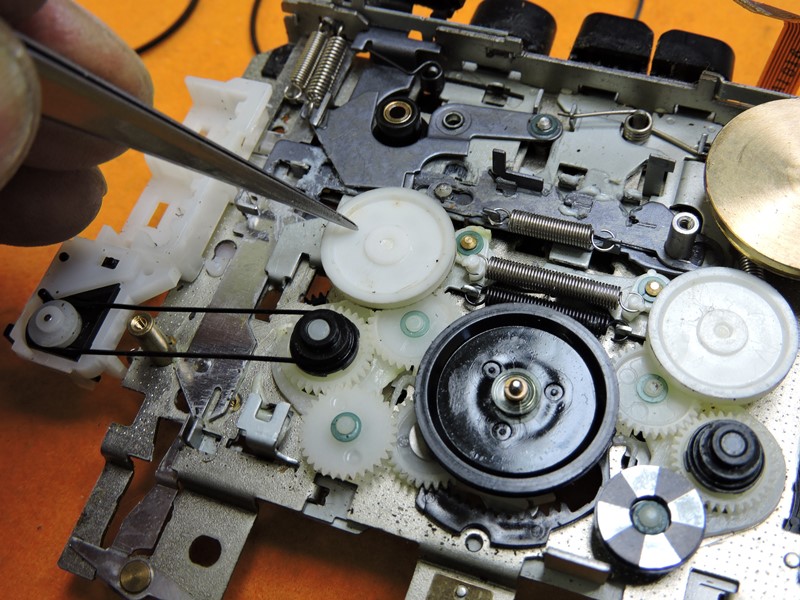

 テープの巻き取りリールを駆動するプーリ です。回転させてみると重い感じがあります。 |

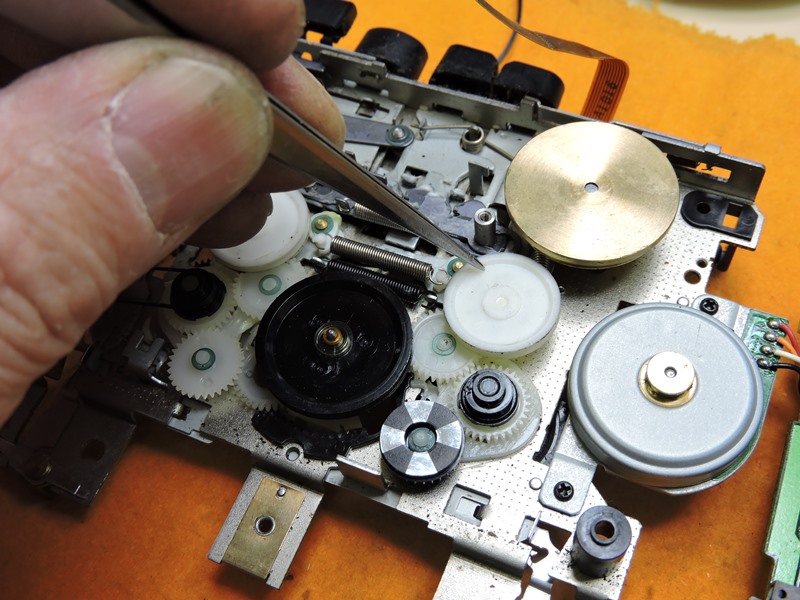

 他方のプーリも点検します。やはり 抵抗が生じて重くなっています。 |
|

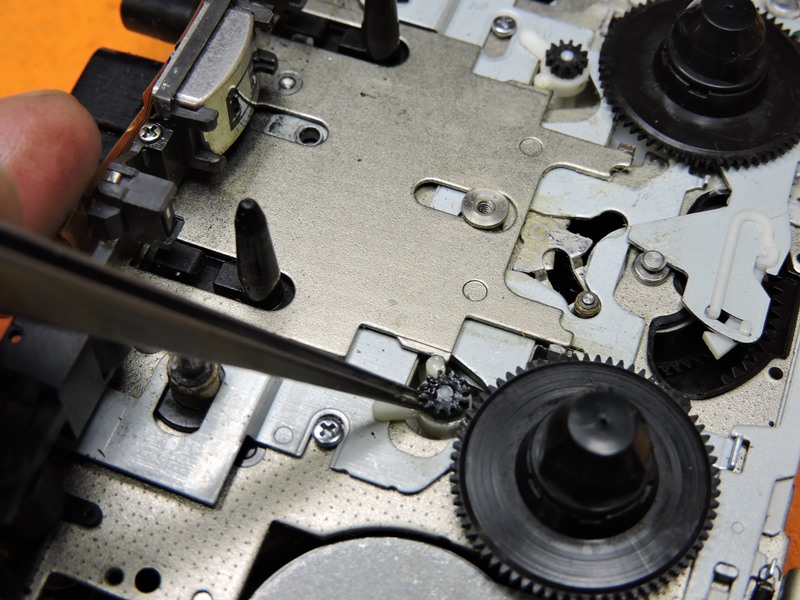

 回転軸の周囲に潤滑剤を補います。ノズル から直接吹きかけると周囲に飛び散るので、 |
 ピンセットの隙間に少量を保持 させて軸の根元に差し込みます。 |
|
 補修用のベルトは、運良く 工房にストックがありました。 |

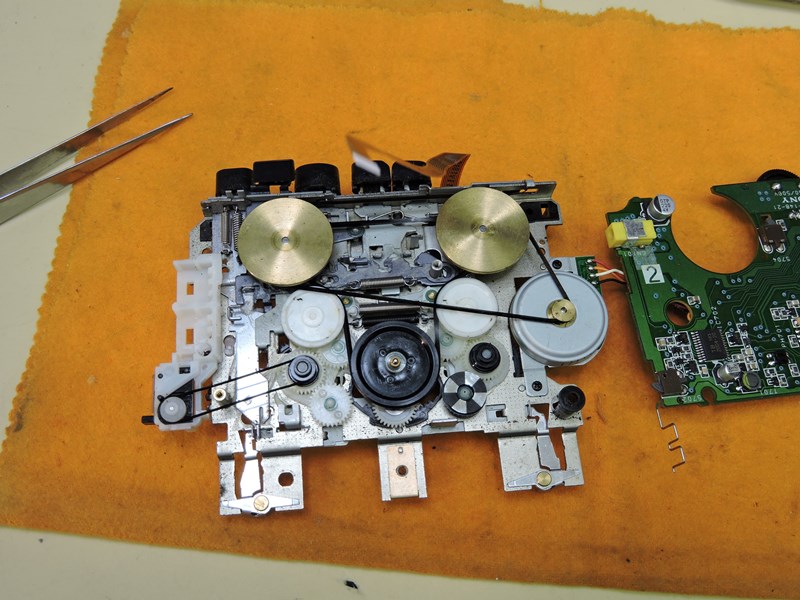

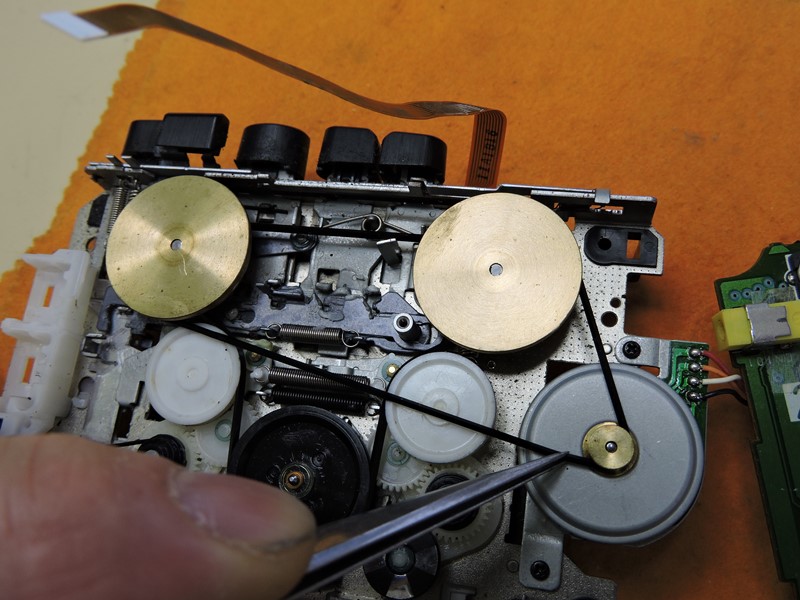

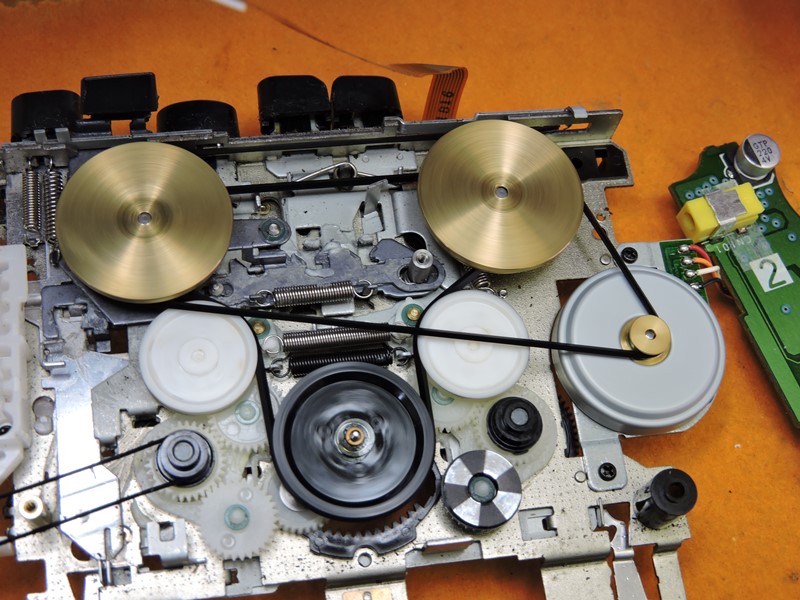

 フライホイールの内側にプーリ溝があります。 ＤＣモーターと３点間にベルトをかけます。 |
|
 ベルトが新しいので少しきつめですが、スリップする ことなく、２個のフライホールを静かに回転させます。 |
||

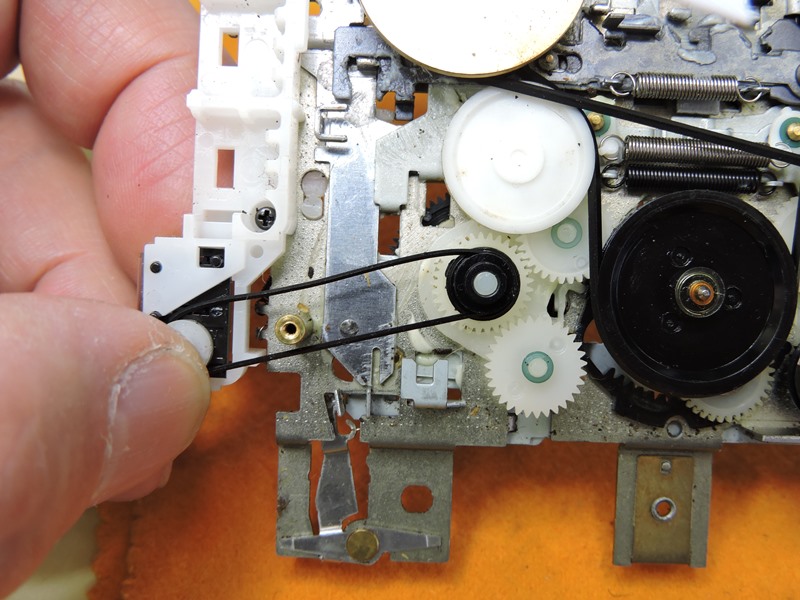

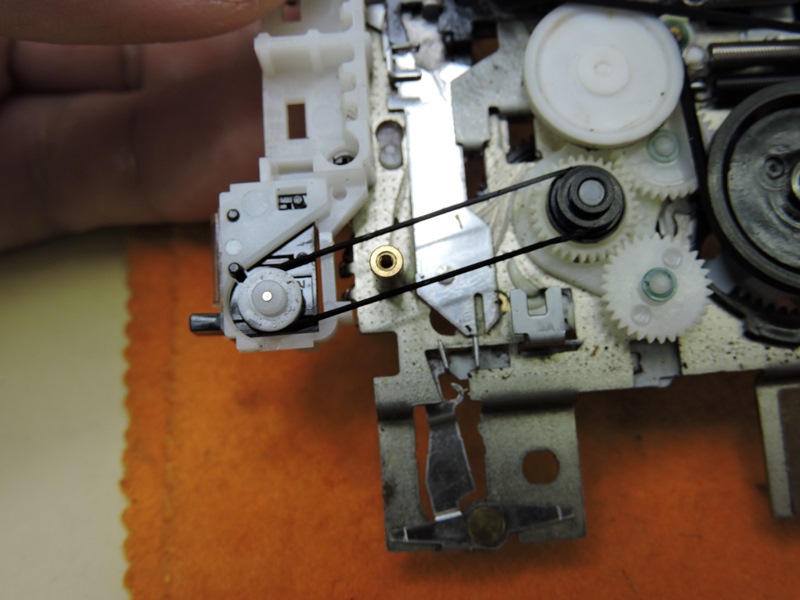

 テープカウンターを駆動する 極細ベルトも緩んでいます。 |
 補修部品の入手が難しそうなので 長さを切り詰めることで対処します。 |
|
 いったん回路基板を合体させます。磁気ヘッドのトラックを 切り替えるスライドスイッチ、正確に位置を合わせます。 |

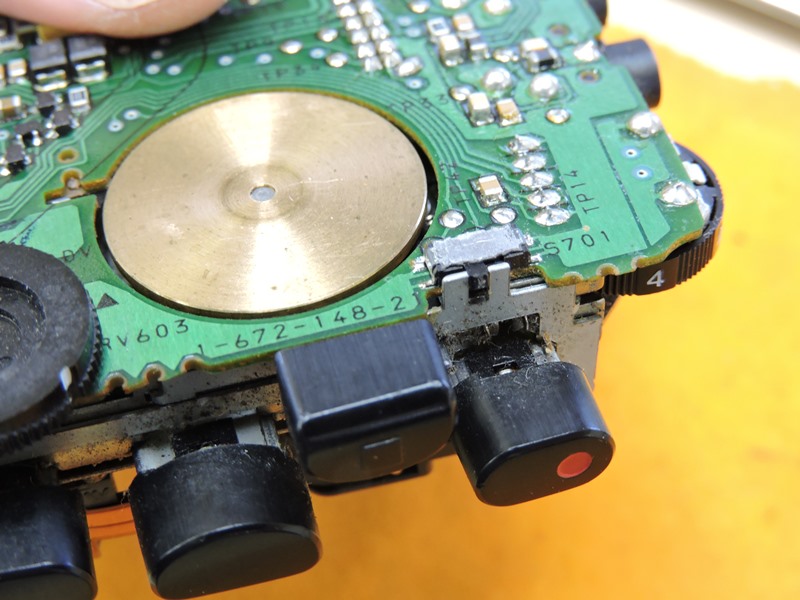

 録音ボタンが押されると金具がスライドして スイッチを切り替えます。正確に溝に合わせます。 |
|

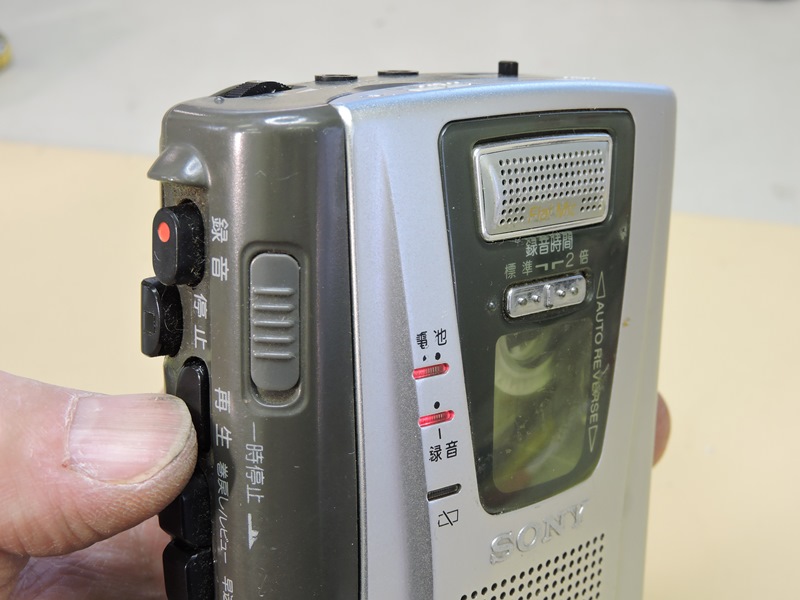

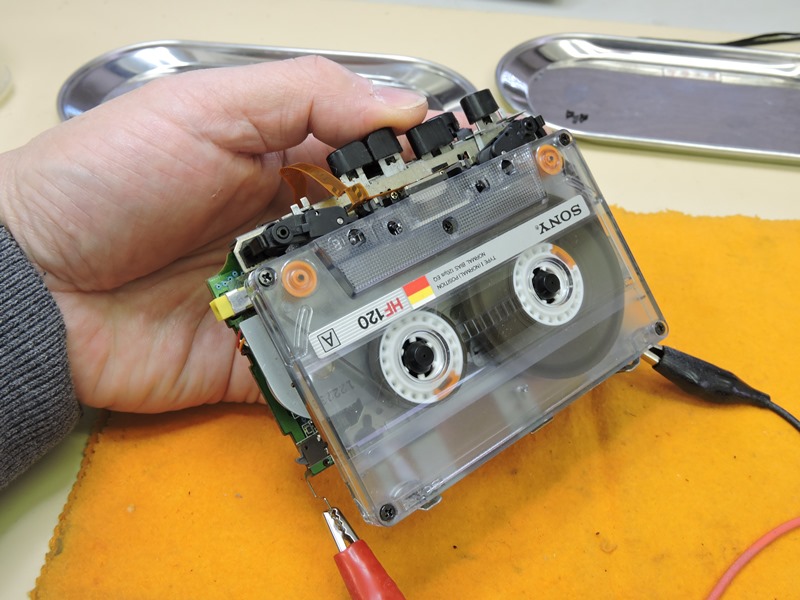

 この状態で電源を接続して動作を確認します。 問題が解決しました、音声が正常に再生されます。 |
||

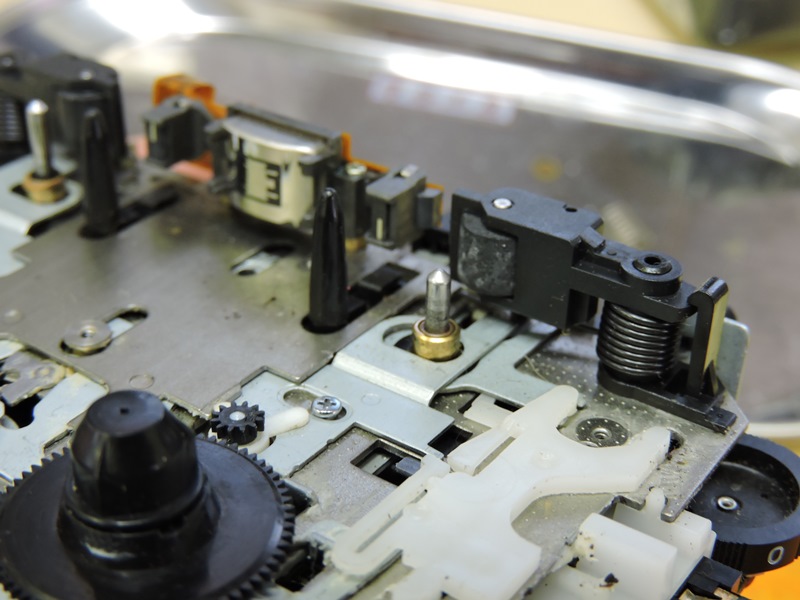

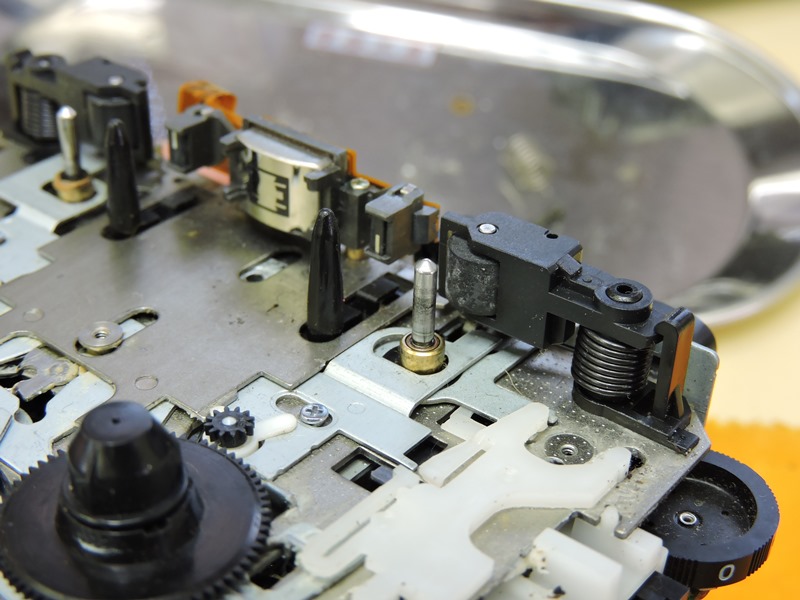

 注意深く再生音を聞いていると、コッコッという機械音が します。片側のキャプスタンが固定されていません。 |
 根元に嵌まるストッパーワッシャが脱落しており キャプスタンが落ちます。この繰り返しが音の原因です。 |
|

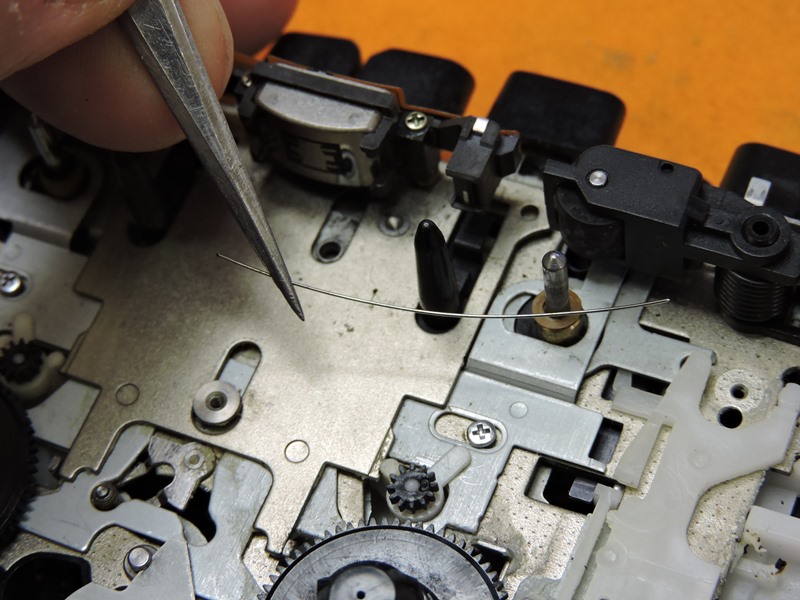

 根元に切られた溝に樹脂製ワッシャが入るのですが、 代替方法として細いステンレス線を利用します。 |

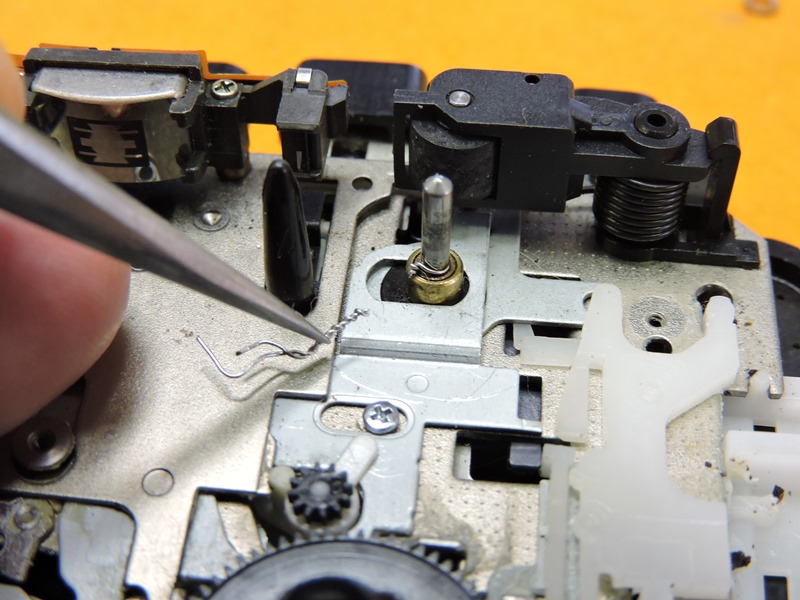

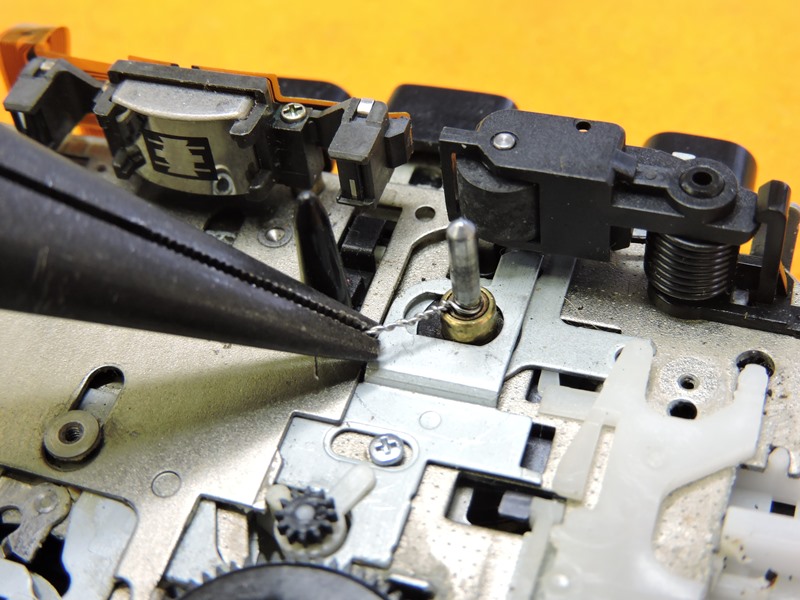

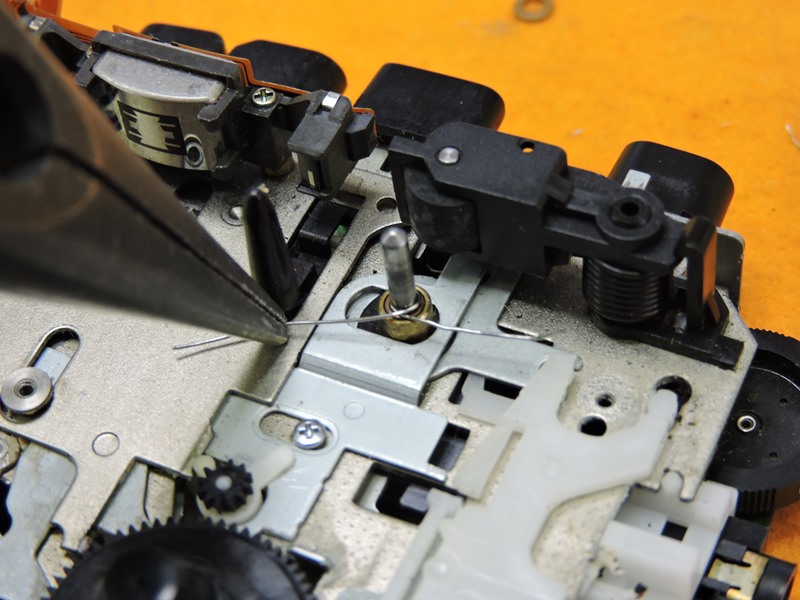

 ステンレス線をキャプスタン根元の 溝に嵌まるように１周巻き付けます。 |
|

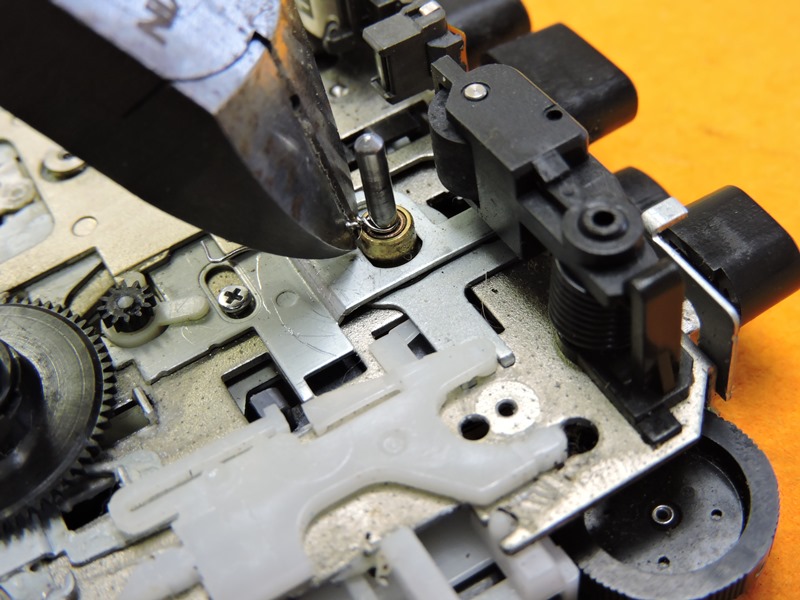

 両端をラジオペンチで撚り合わせ 溝に嵌まって抜けないようにします。 |
 ギリギリのところで 余分を切り落とします。 |
|
 これでキャプスタン軸およびフライホイールの 上下移動を防ぐことができるでしょう。 |
||
 組み立て前に本体をリフレッシュします。 全体的に塗装やメッキがくすんで冴えません。 |

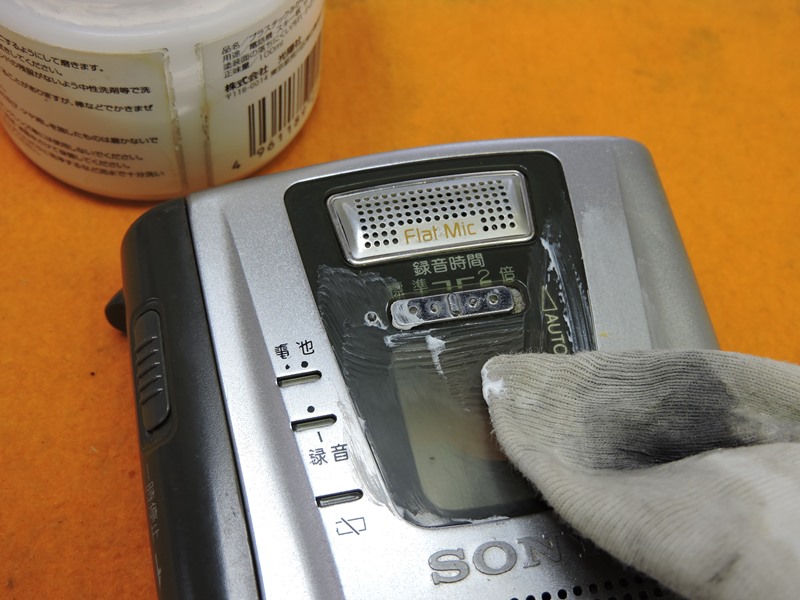

 樹脂用のコンパウンドを少量付けて拭き 上げます。強く磨くと印刷文字が消えます。 |
|

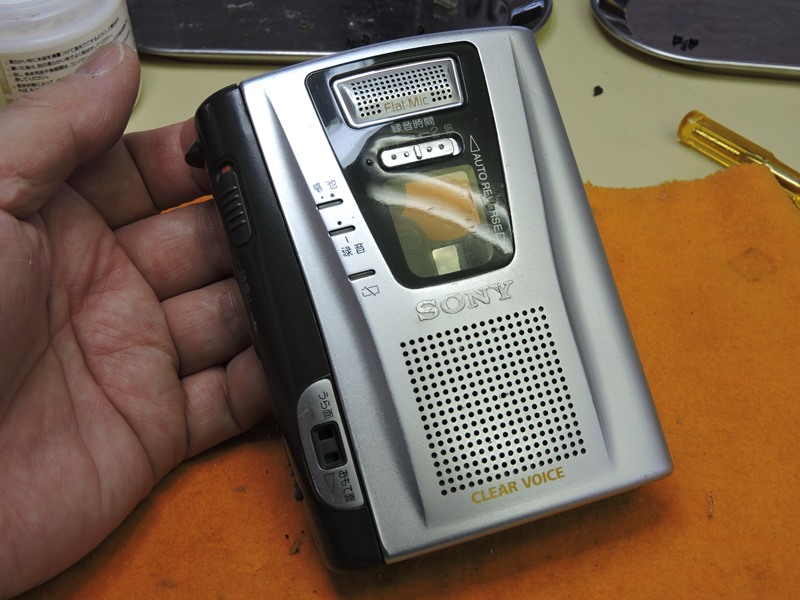

 軽く拭き上げただけでくすみが 取れてすっきりした印象です。 |

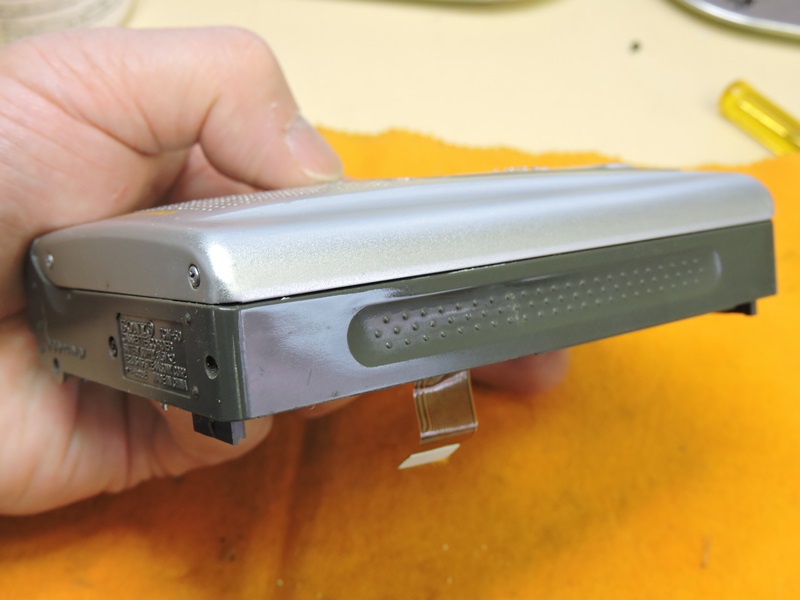

 側面や裏側カバーも 同様に清掃します。 |
|

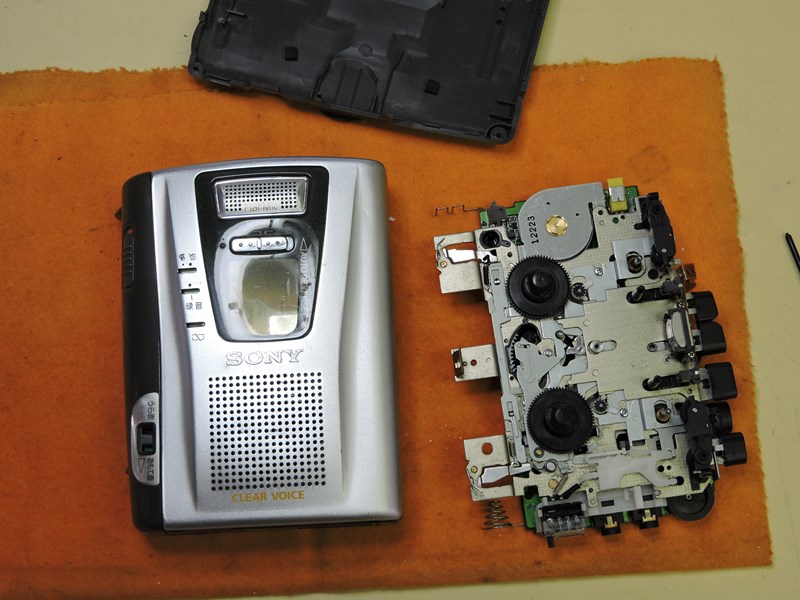

 清掃した表側・裏側の両カバーと、 修理を終えた内部の機器です。 |

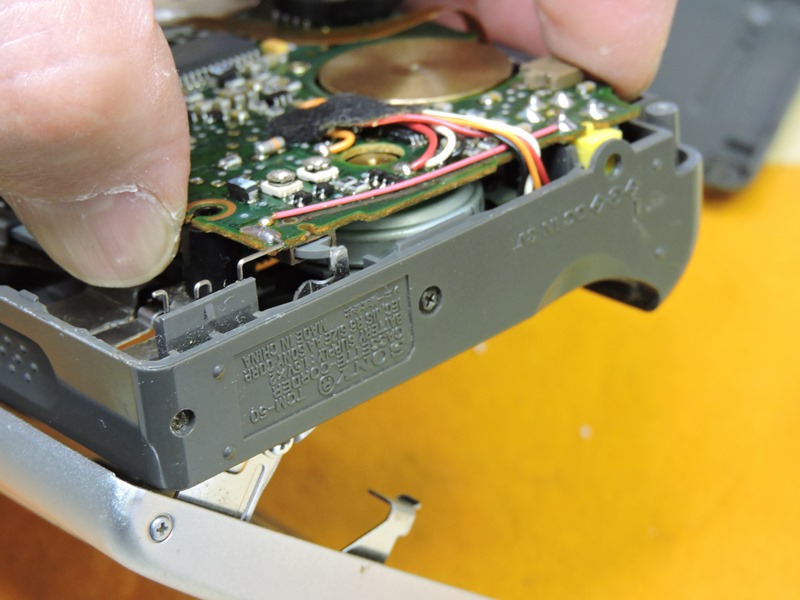

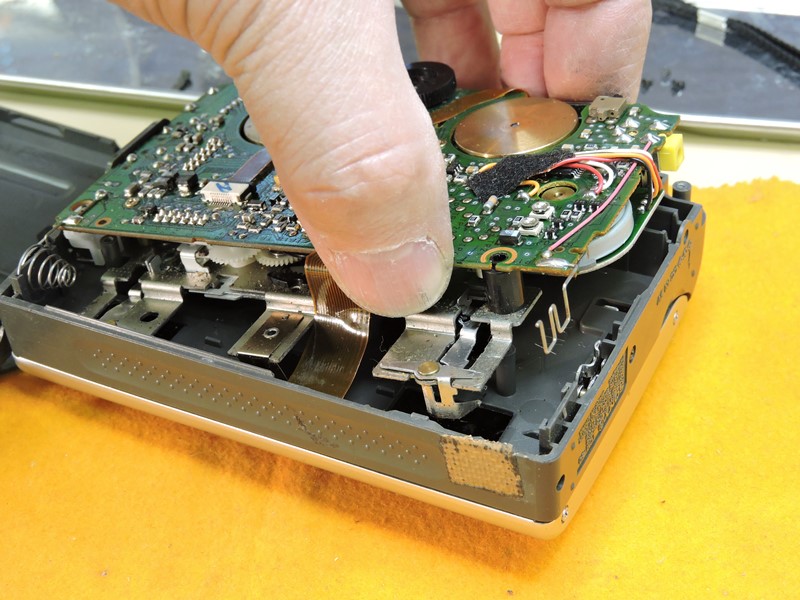

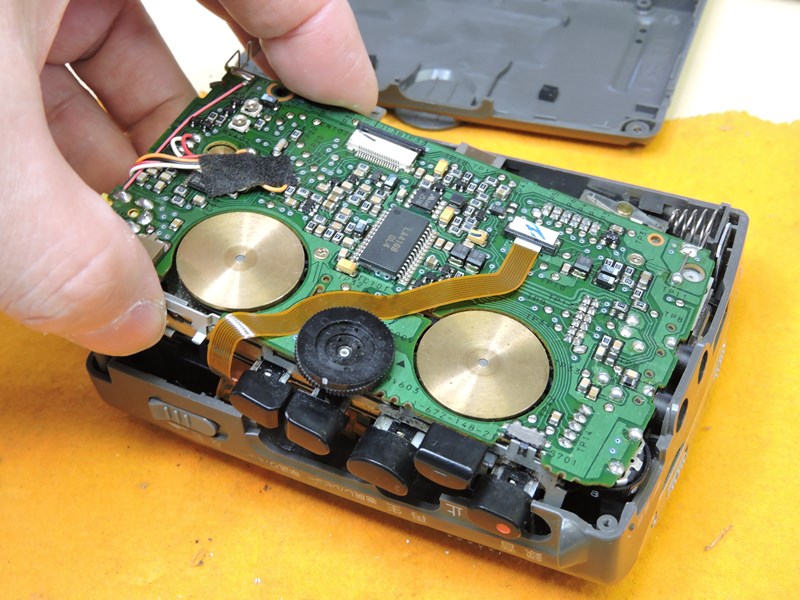

 一体の駆動メカ・回路基板を元通り表側カバーに組み込み ます。先にマイク・イヤホンジャックの突起部を通します。 |
|
 ジャック側が正確に収められると 反対側も簡単に収まります。 |

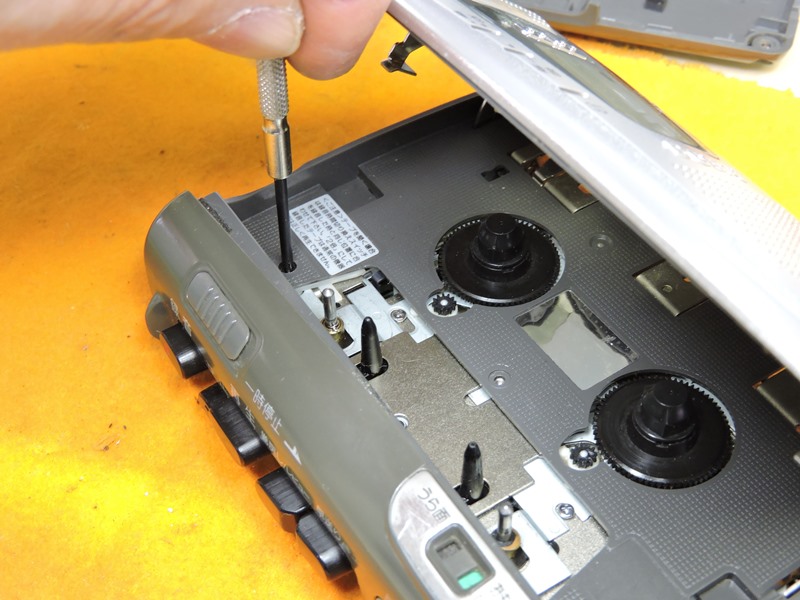

 テープ保持カバーを開いて、内側 から小ねじ３本で固定します。 |
|
 フィルム配線を戻します。途中を折らないよう 根元の補強部分に力を入れて押し込みます。 |
 念のためここでも動作テストを行います。ケース内に 収まってから不具合が起こることがよくあります。 |
|

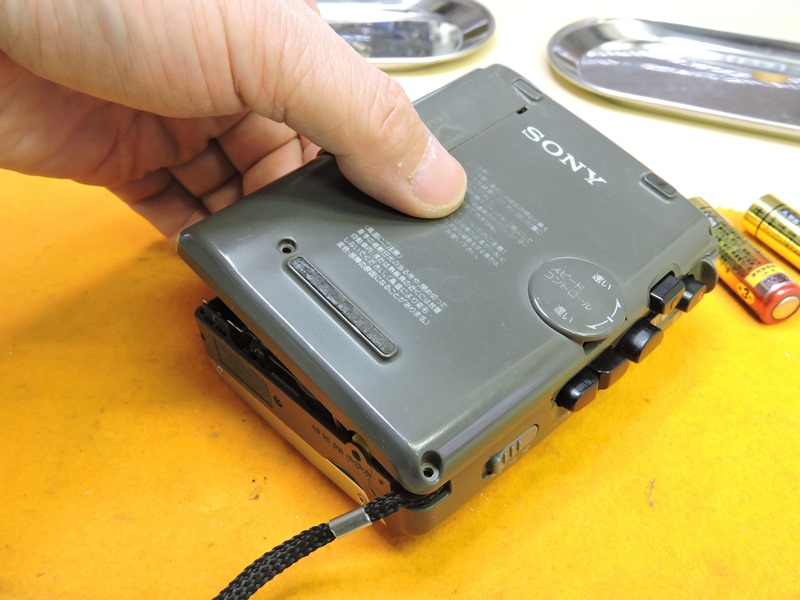

 問題ないので最後に裏側カバーを取り 付けます。手提げ用ストラップも入れます。 |
 小ねじを締め付けて作業完了です。 今回もＳＯＮＹの世界を堪能しました。 |
|

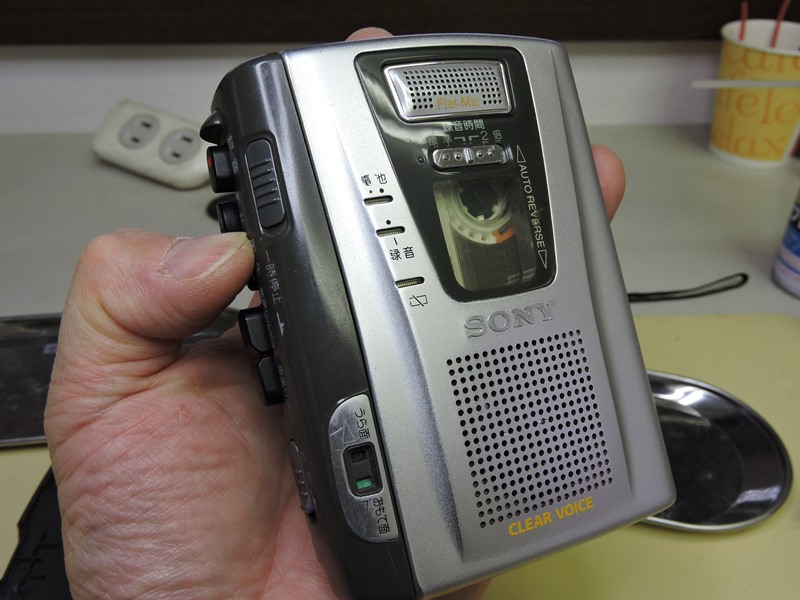

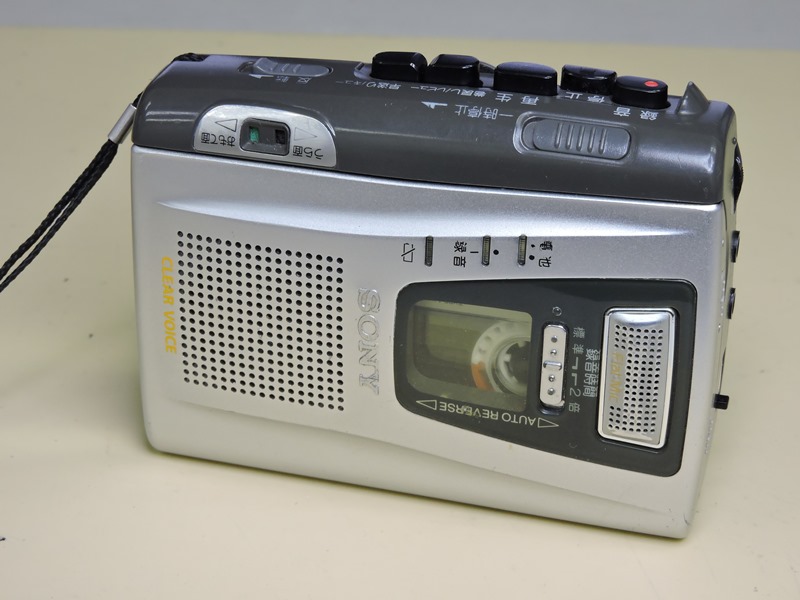

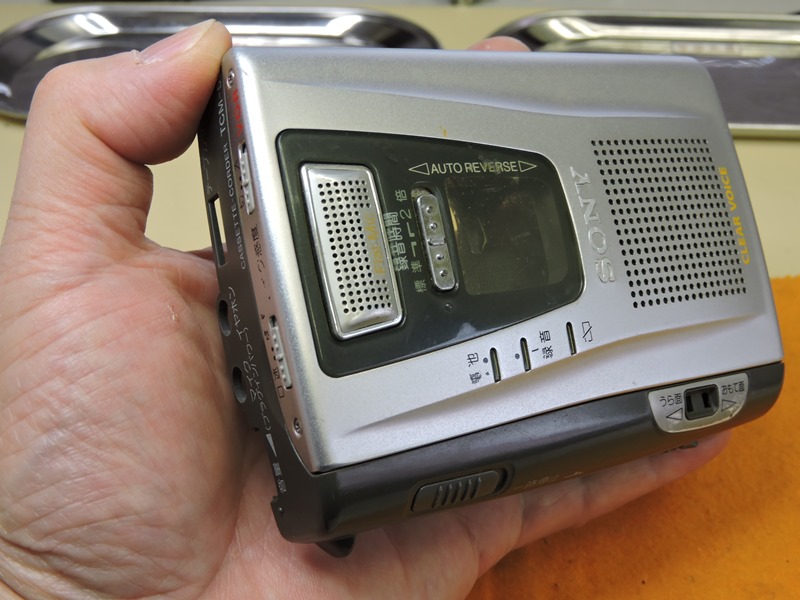

 不具合が解消し本来の機能を取り戻しました。のみならず全体がリフレッシュして ＳＯＮＹクオリティが蘇っています。ページ先頭の写真と是非比べてみて下さい。 |
||
 発売当時、既にＣＤウォークマンが普及し、その後半導体による音楽プレーヤー、現在は ハイレゾ音源を携帯できる時代です。しかし、コンビニや１００円ショップから、未だにカセット テープは姿を消していません。生活を一変させる技術と、変えようのない文化があります。 |
||
|
||
