| ・デイケアサービス施設 トイレ引き戸の修理（２０１７．６．１１） |
 市内にあるデイケアサービス施設から修理のご依頼をいただきました。トイレの 引き戸と浴室の引き戸に不具合があるとのことです。１度に２か所の修理は 無理だろうと思っていましたが、利用者や職員の方々が大変お困りのようで、 できるだけ早く解決しなければなりません。先にトイレの修理からかかります。 |
||

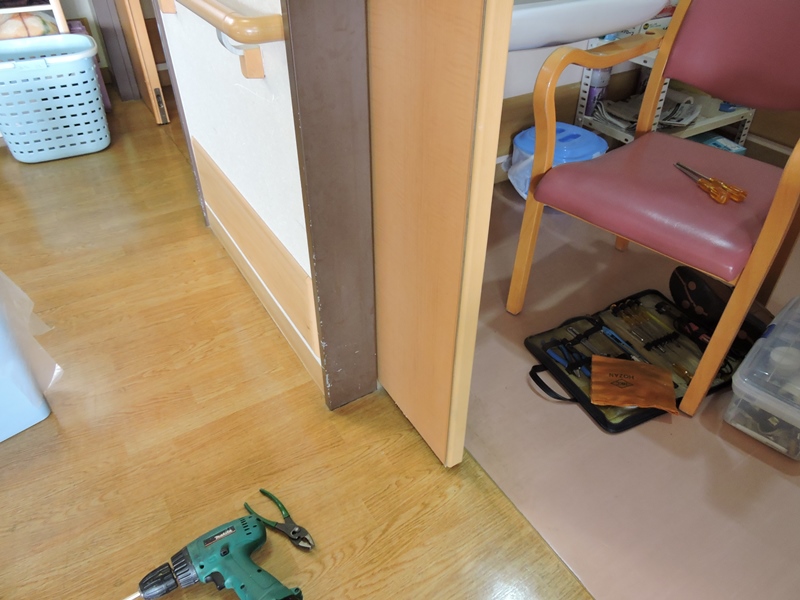

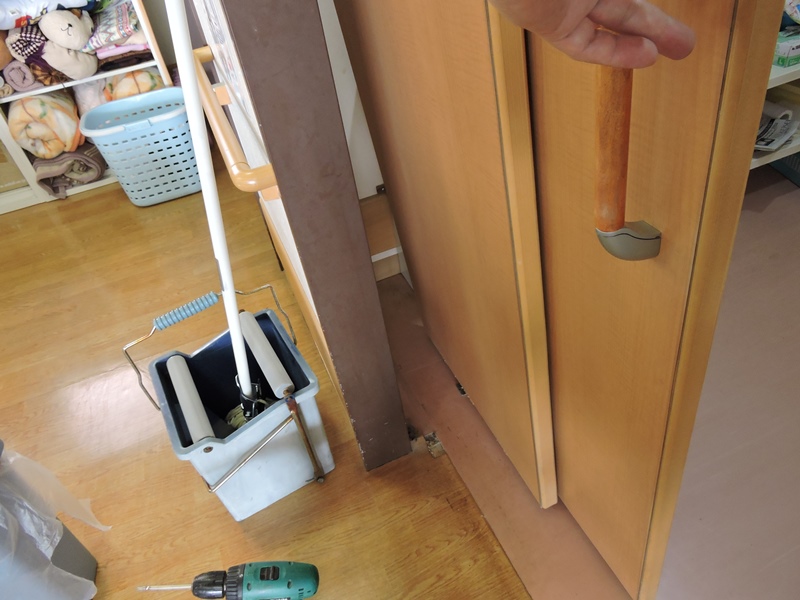

 ２枚の天吊り式引き戸が連続してスライドする方式です。職員の方から 聞いた説明通り、引き戸を前方に押すと壁面から簡単に離れてしまいます。 |
||
 天吊り式のため床面にレールがなく、別の 方法で引き戸の走行範囲を決めています。 |

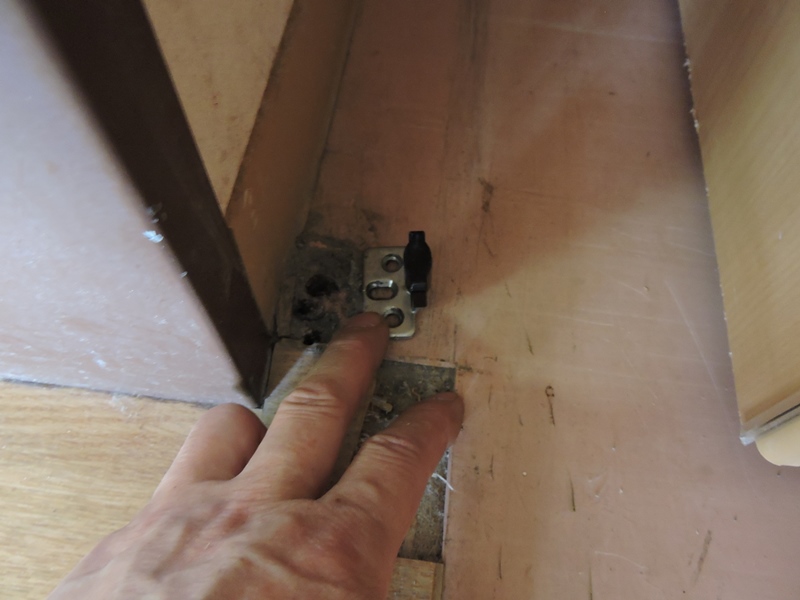

 引き戸の底面に直線状の溝が加工されており、床面に固定 されたガイド金具が溝に嵌まり、走行範囲を限定します。 |
|

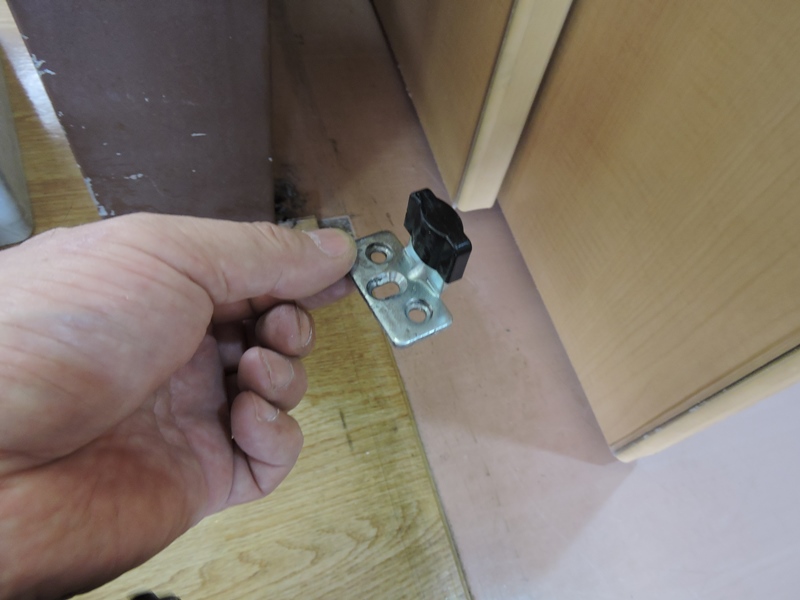

 職員の方からガイド金具を手渡されました。 つまり既に脱落していたということです。 |

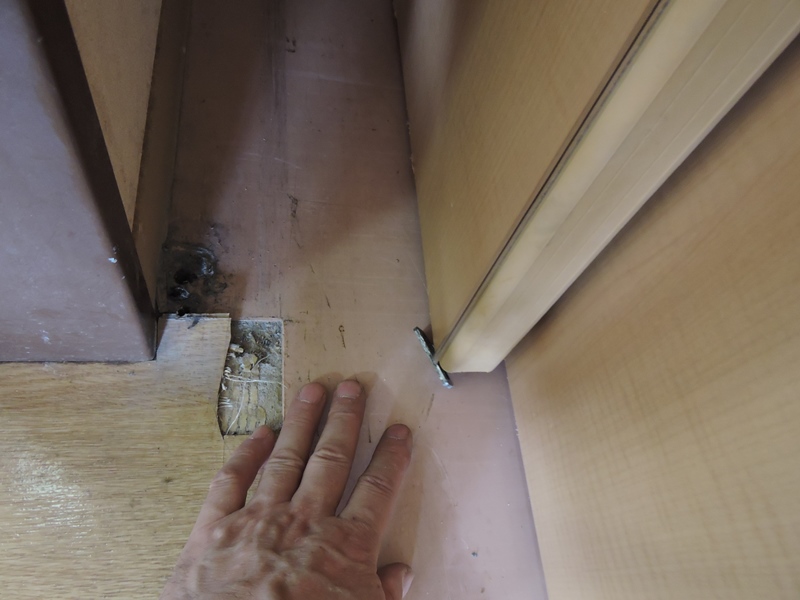

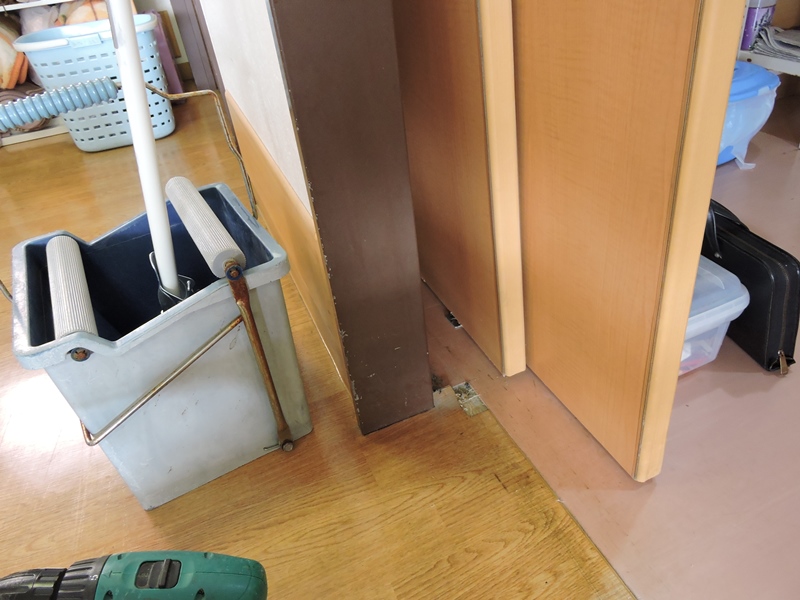

 床面に金具の取り付け位置が残っています。 過去に何度か取り付け直してきたそうです。 |
|
 ガイド金具により引き戸は外れない構造をしています。つまり、 引き戸を外さないと金具をセットできないことになります。 |

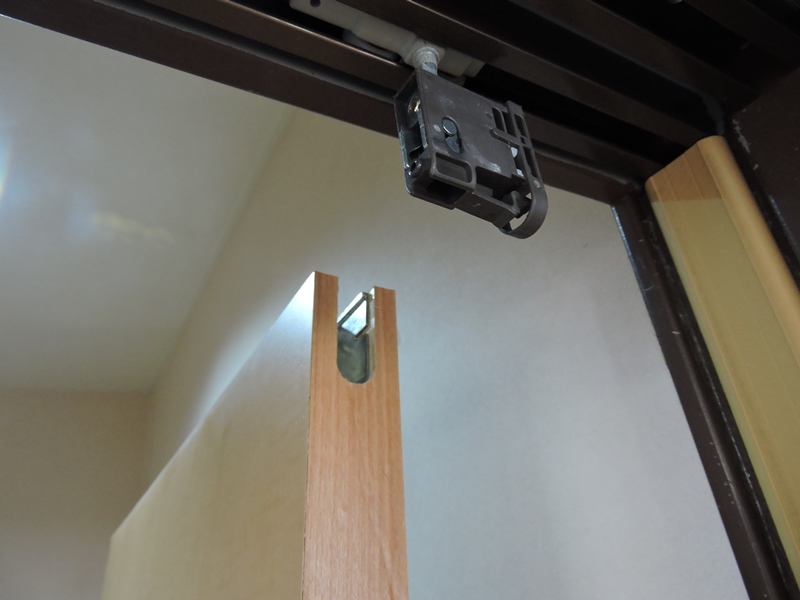

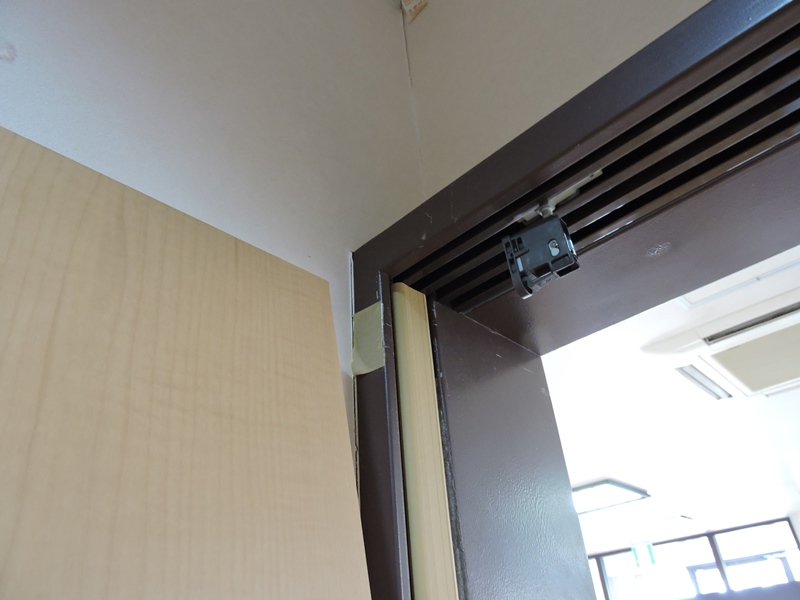

 吊り金具と引き戸の固定は、簡単な嵌め込み式 です。ロック爪を解除するだけで抜けてきます。 |
|

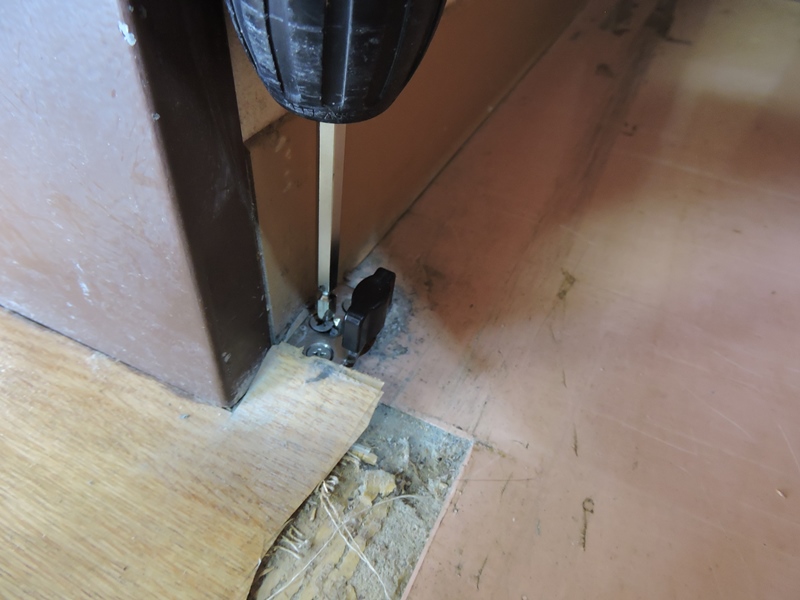

 実作業はガイド金具を固定するだけ・・のようですが、床はフローリングの下が コンクリートのため、ネジ穴にはアンカープラグが挿入されています。よく見ると プラグの装填処理が不適切でビスが効きません。これではビスを打ち直しても 力が加わるとすぐに抜けてしまいます。プラグを調整してからビスを打ち込みます。 |
||

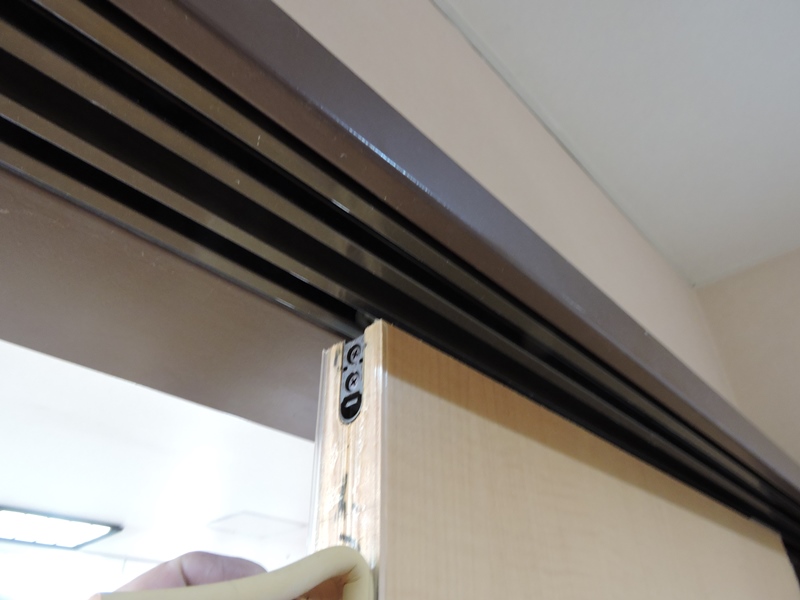

 外しておいた引き戸を元に戻します。この天吊り金具が非常に 便利です。ただし組み込みには専用のルータビットが必要です。 |
 １枚目（左側）の引き戸を組み付けます。先に 床のガイド金具を底面の溝に嵌め込みます。 |
|

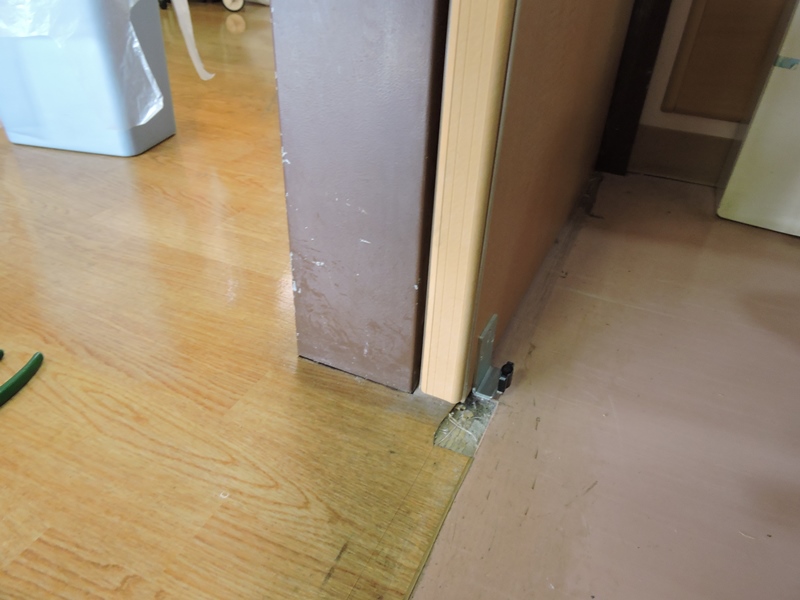

 １枚目（左側）引き戸の奥側には、２枚目（右側） 引き戸のガイドとなる金具が取り付けられています。 |
 同様にして、先にガイド金具を底面の溝に嵌め 込み、２枚目（右側）引き戸を組み付けます。 |
|

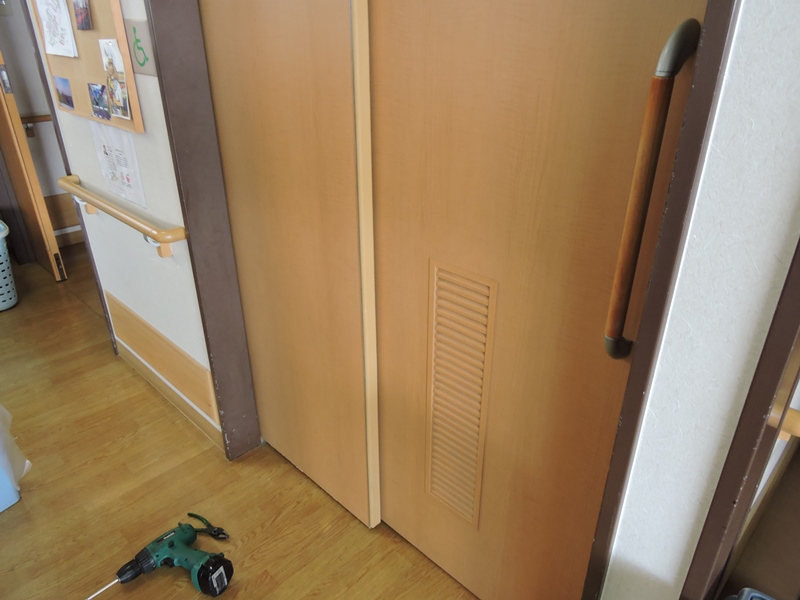

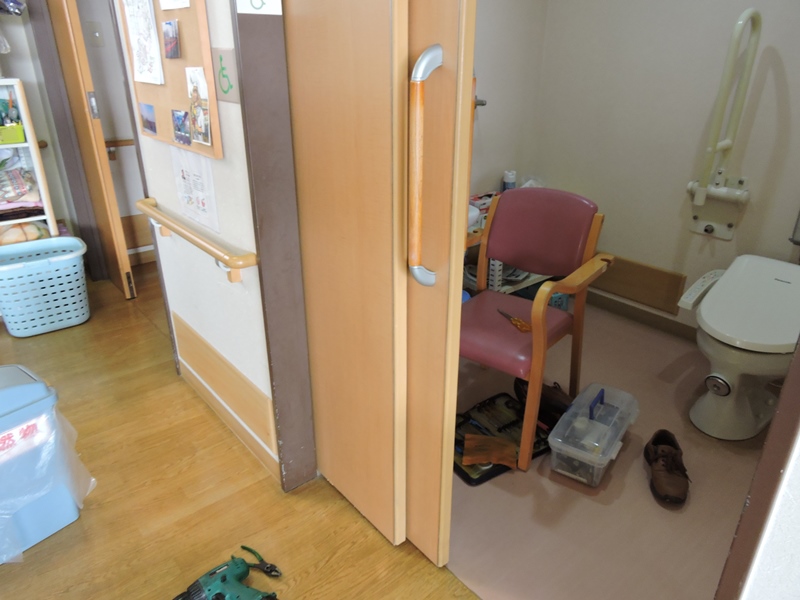

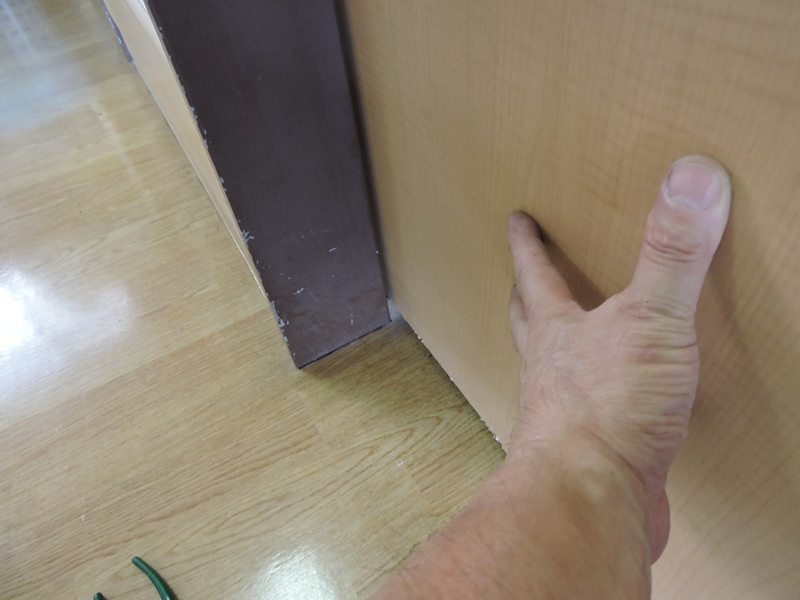

 天吊り式は引き戸重量による摩擦抵抗が小さいため、軽く 開閉できます。またガイド金具により壁際から離れません・・ |
 が、レール式のような強度は期待できません。 それでは、次の浴室へ現場を移動します。 |
|
|
||
