| ・超音波洗浄器修理その２（２０１６．４．３） |
 井出電機製作所様から依頼のあった超音波洗浄器、短絡によるパターン焼損、ヒューズ切れ、 劣化したゴムパッキンなど修理を終え勇んで納品に出向きました。ところが、担当部署にて 職人の方に点検いただいたところ、「振動がほとんど出ていない」、「前面パネルスイッチで タイマーの操作ができない」の２点、ダメ出しを受けてしまいました。本体をいくら綺麗にして みたところで、機能が回復していないのでは修理したことにはなりません。やり直しです。 |
||
 回路基板側は既に点検しているので パネルのスイッチを疑ってみます。 |

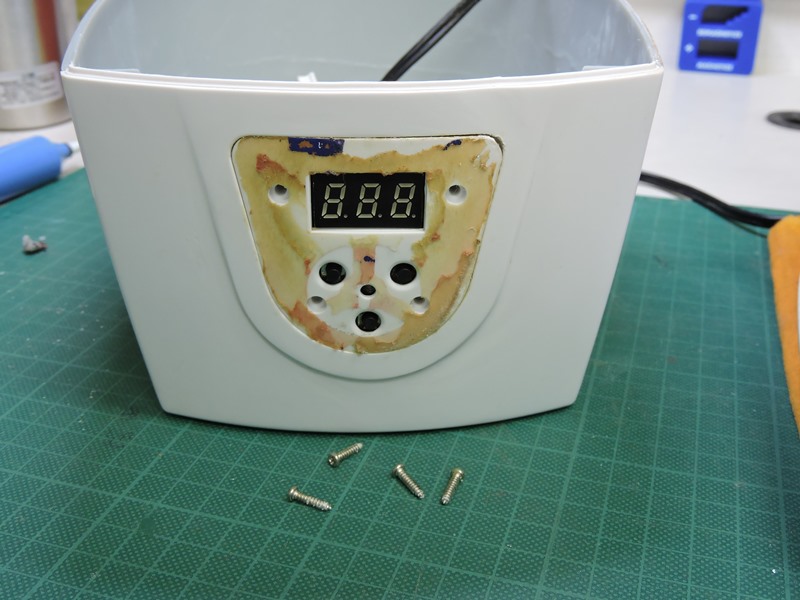

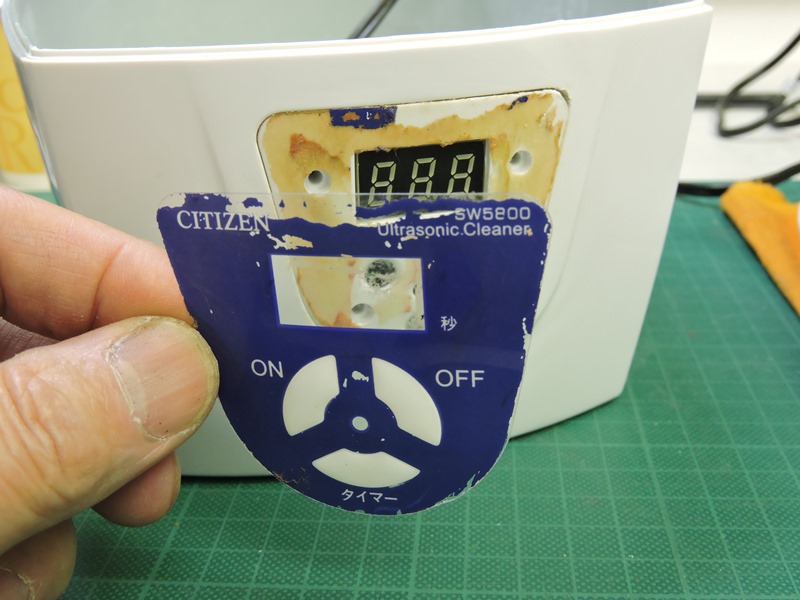

 前面操作パネルのプラカバーを剥がし 内側の留めネジ４本を緩めます。 |
|

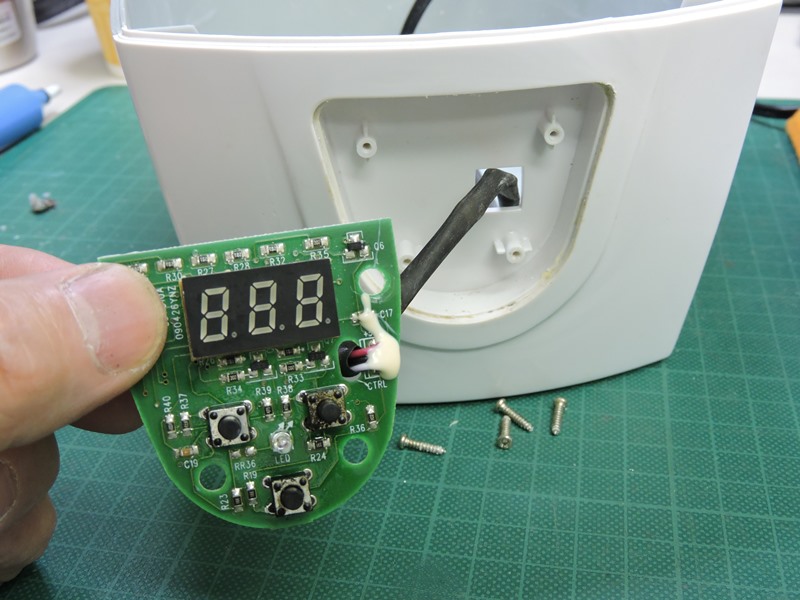

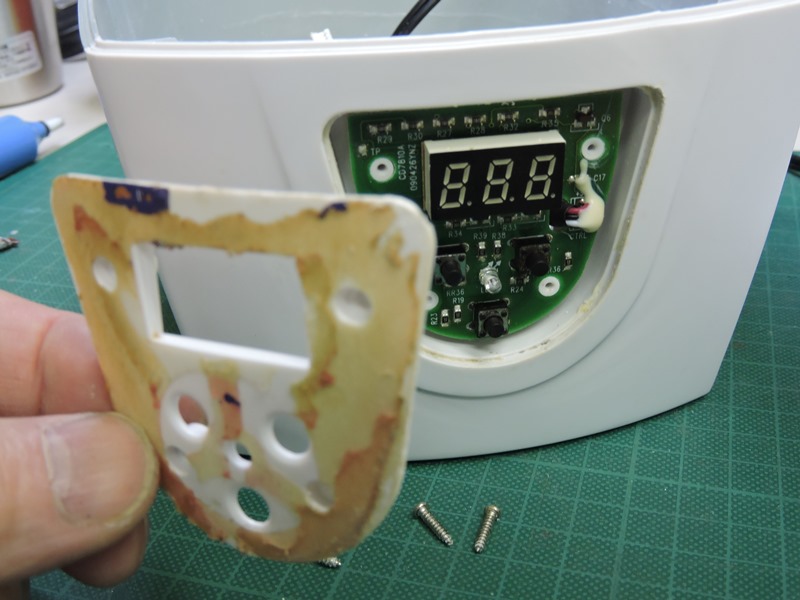

 固定用カバーが外れると スイッチ基板が現れます。 |

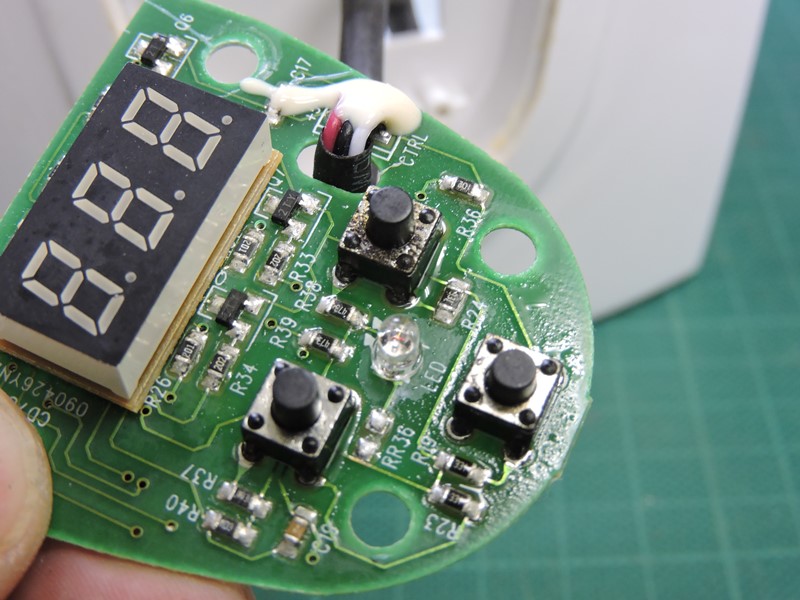

 ３桁分の８セグメント数字表示ＬＥＤと ３個のタクトスイッチが実装されています。 |
|
 またしてもタクトスイッチの不良です。最下部のタイマーセット用は、完全に接触が 失われています。パーツが入手できれば交換、あるいはケミカルで接点を回復させます。 |
||
 最初の修理で手を入れなかった超音波発生 部分です。今回は内側ケースを開けて見ます。 |

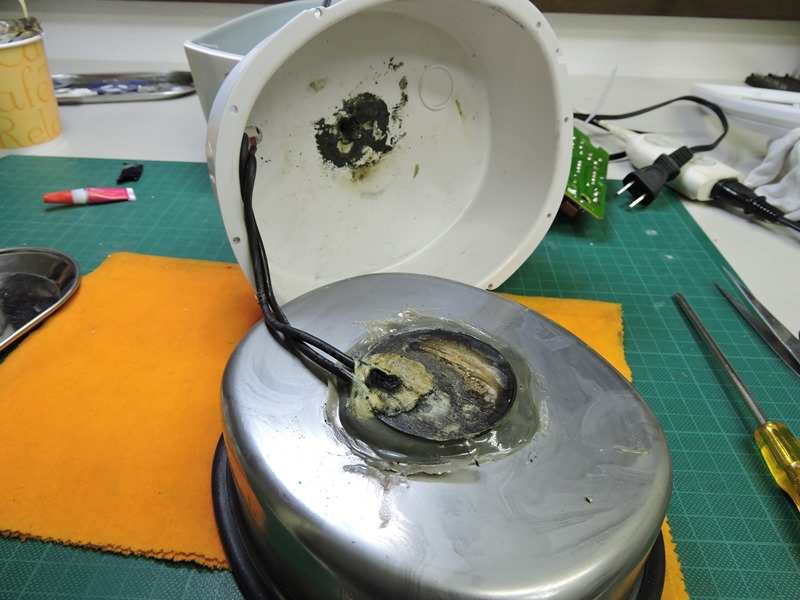

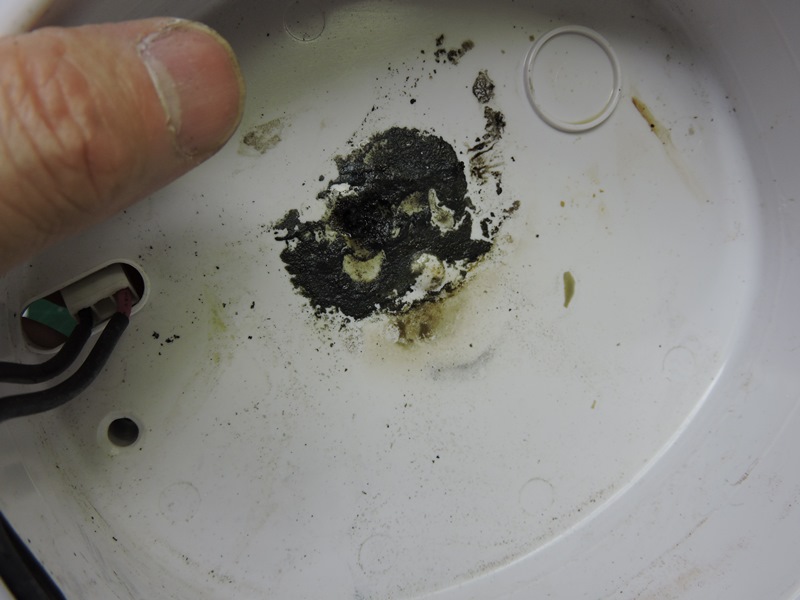

 驚きました！ 樹脂製内側ケースの 内部がひどく焦げ付いています。 |
|
 ケースの焼け焦げ部分に丁度接している 超音波振動子のコード取り出し部です。 |

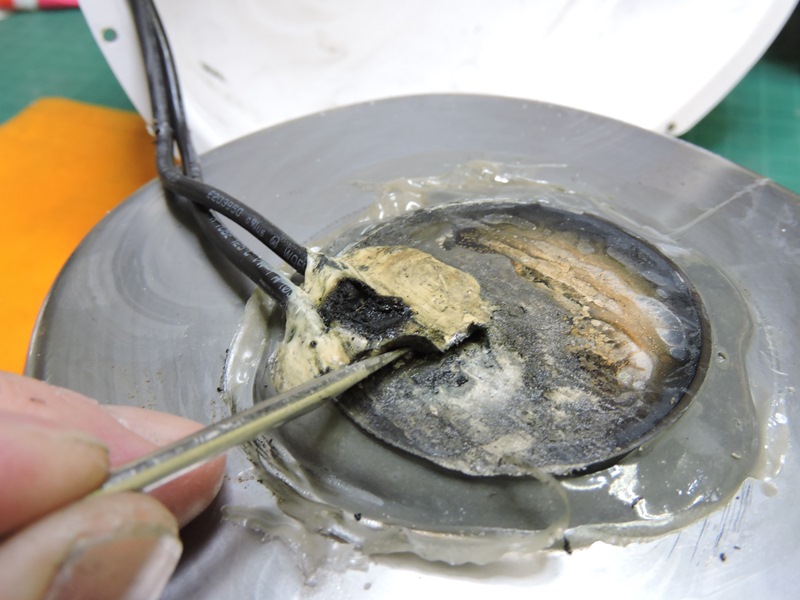

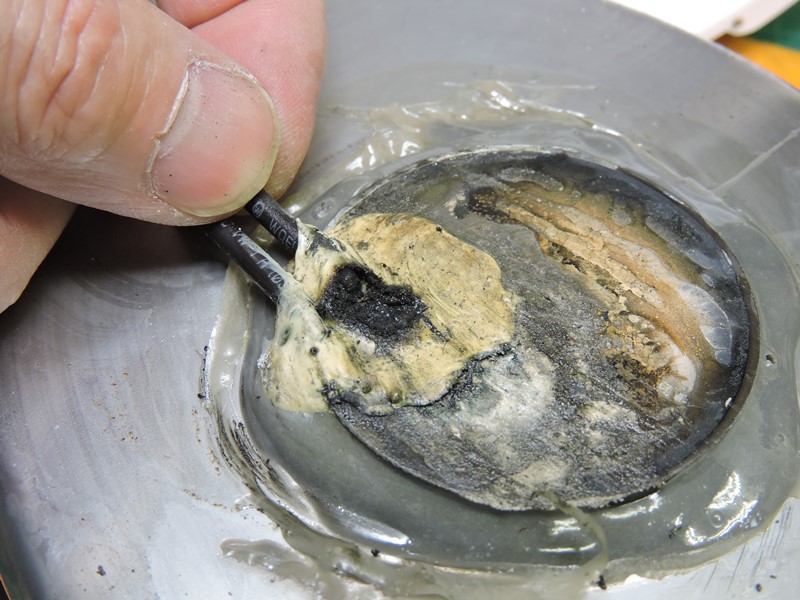

 コードを覆っている絶縁固定用樹脂も焦げて おり、材質が劣化してぼろぼろ剥がれてきます。 |
|

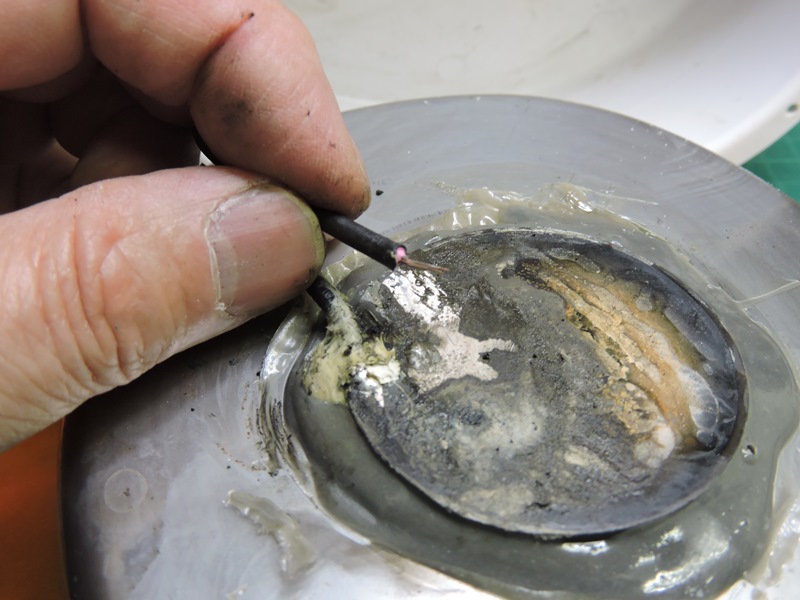

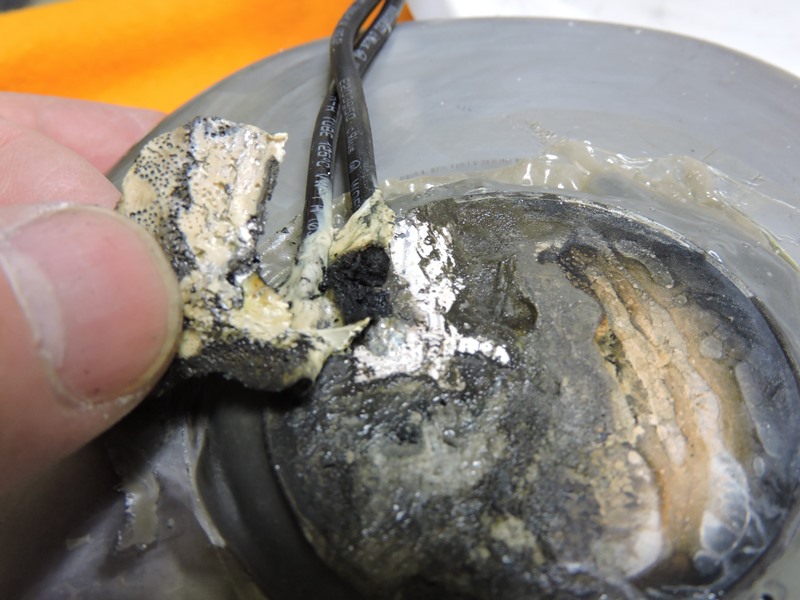

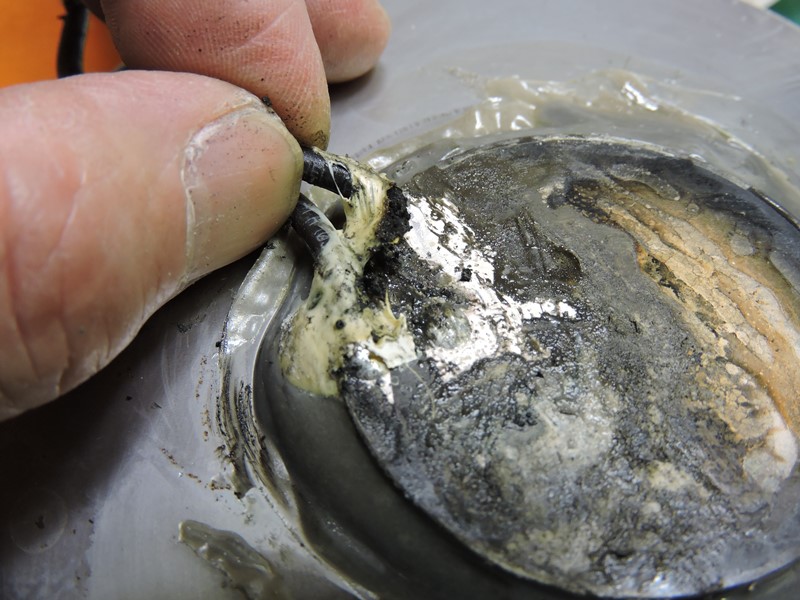

 樹脂を除去するにつれてコード接続 部分の状況が分かってきました。 |

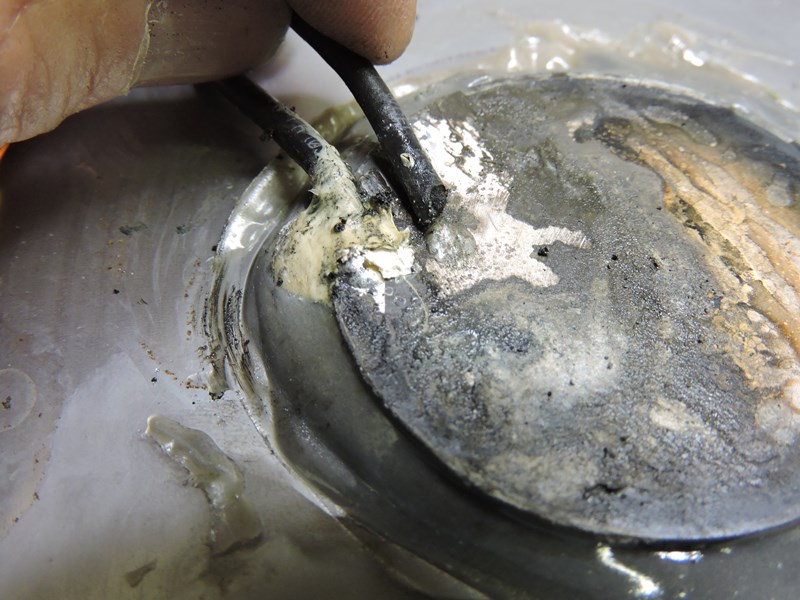

 小さく発火が続いたようで、固定用の樹脂、コードの 被覆、コードの芯線まで焼損が広がっています。 |
|
 原因が分かりました。最初は超音波振動の一部によって芯線の劣化が進んだのでしょう。芯線の 許容電流が低下するに従って発熱を伴い、コード自身および周囲を焼損して行ったようです。内側 ケースも焼損し（クラックが生じたのはこのためです）、そこからパッキンの劣化によって侵入した 洗浄水が回路基板上に落下、高圧部の短絡を招いたと考えられます。内側ケースにはドレーン 口があるものの、用をなさなかったようです。超音波振動子の耐久性、および製品への実装 方法や安全対策に疑問を感じます。最悪の場合、発火事故や火災を引き起こしかねません。 |
||

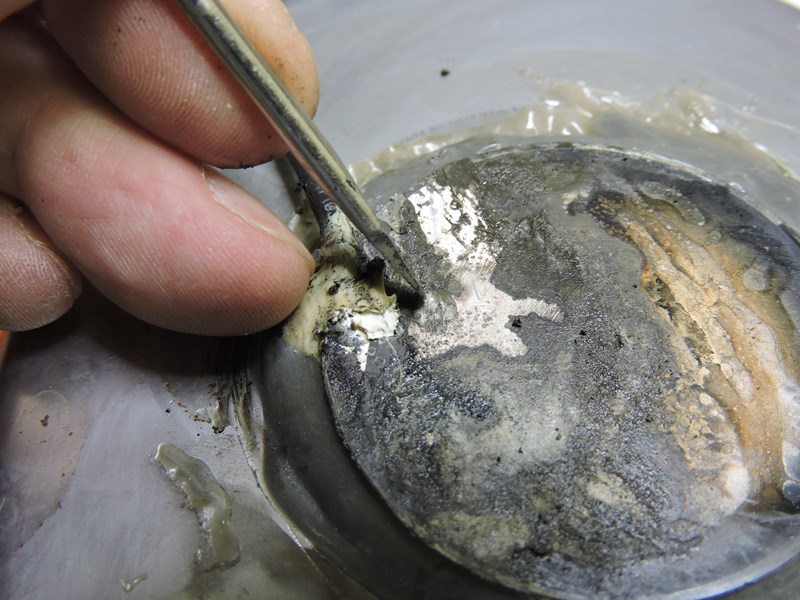

 煤を取り除くと半田盛りが出てきました。ここに 切れたコードが半田付けされていたようです。 |
 セラミックス製超音波振動子の表面に蒸着された 金属が電極です。熱を加えると剥がれてきます。 |
|
 難易度の高い半田付けです。 コードを先端処理します。 |

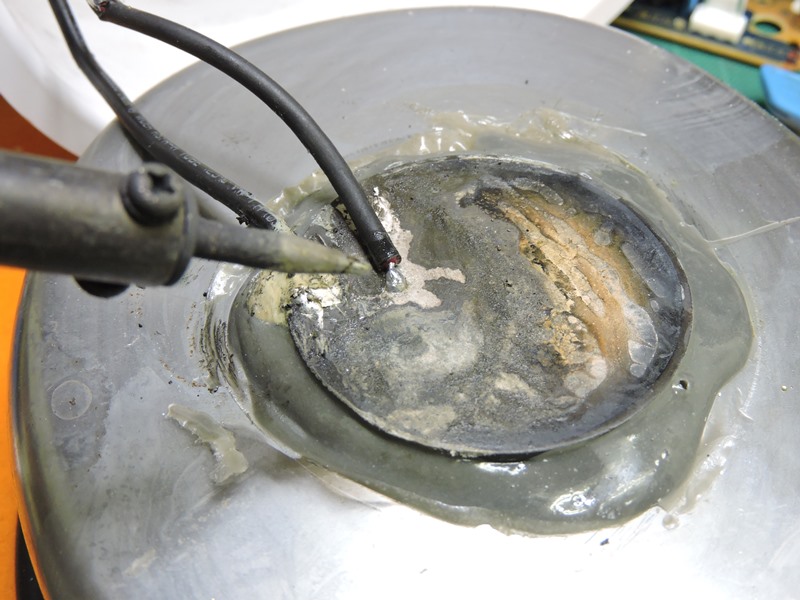

 フラックスを少量使用して 一挙に半田固定します。 |
|

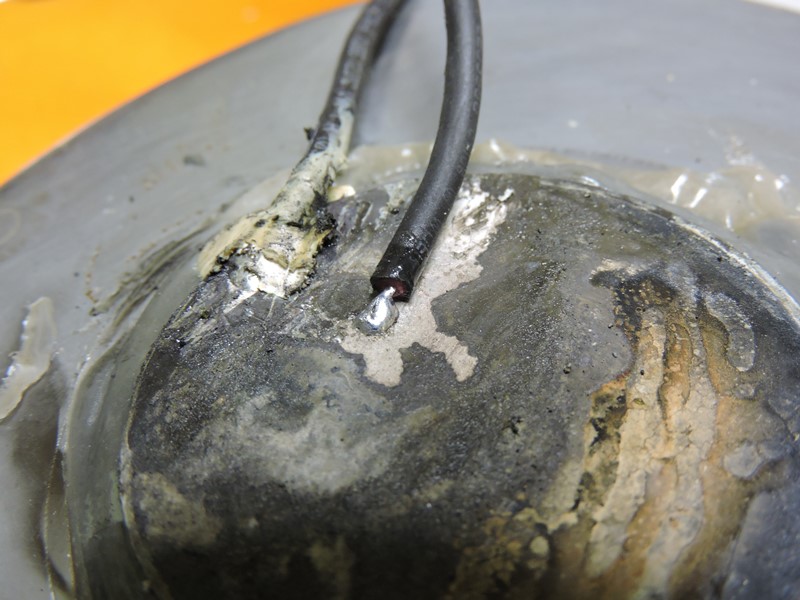

 半田に「濡れ」が生じて振動子の 電極に何とか接合できたようです。 |
||

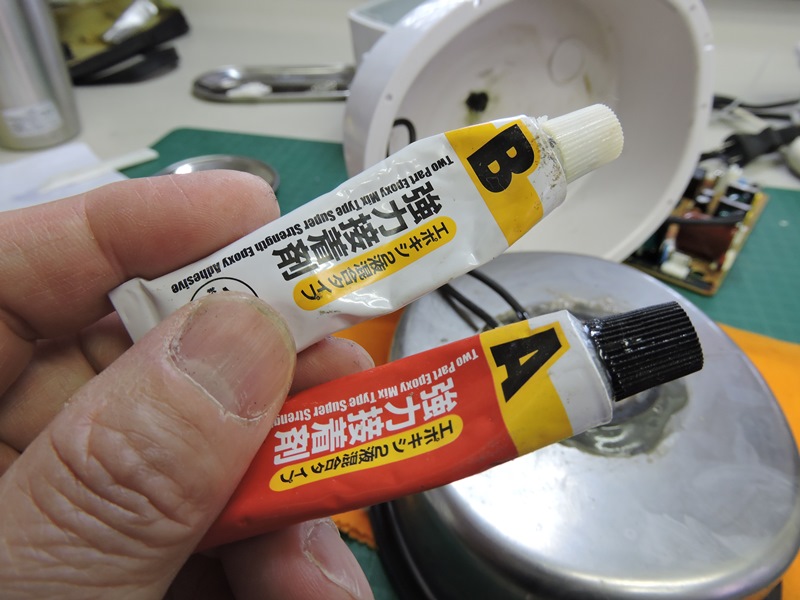

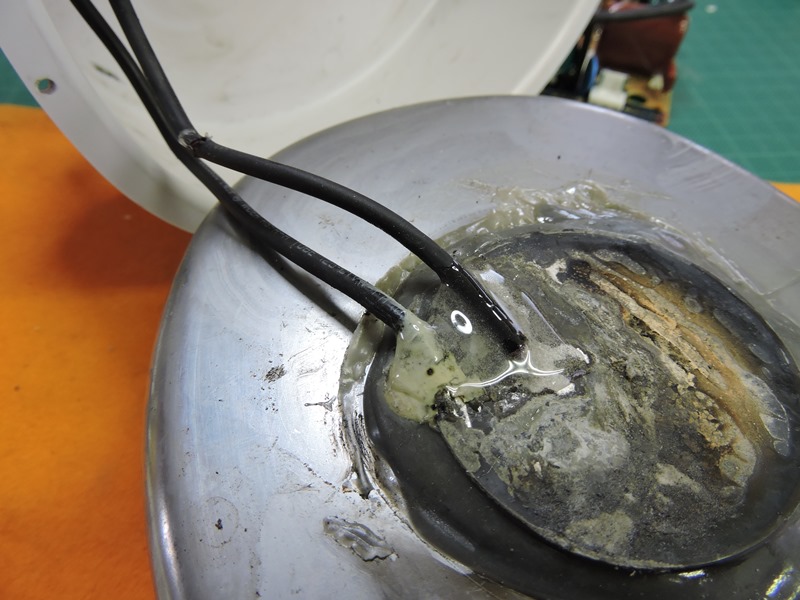

 コードの周囲を瞬間接着剤で仮固定し さらにエポキシ接着剤で補強します。 |
 エポキシ接着剤の耐熱性は高くありませんが この部分は正常ならば本来発熱などしません。 |
|

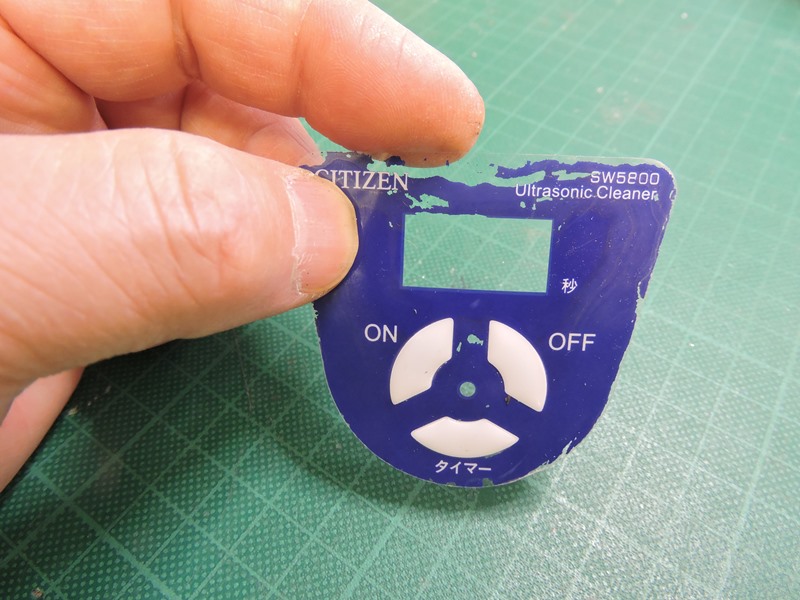

 操作パネルスイッチ修理の際に、プラ カバーの塗装が剥がれてしまいました。 |

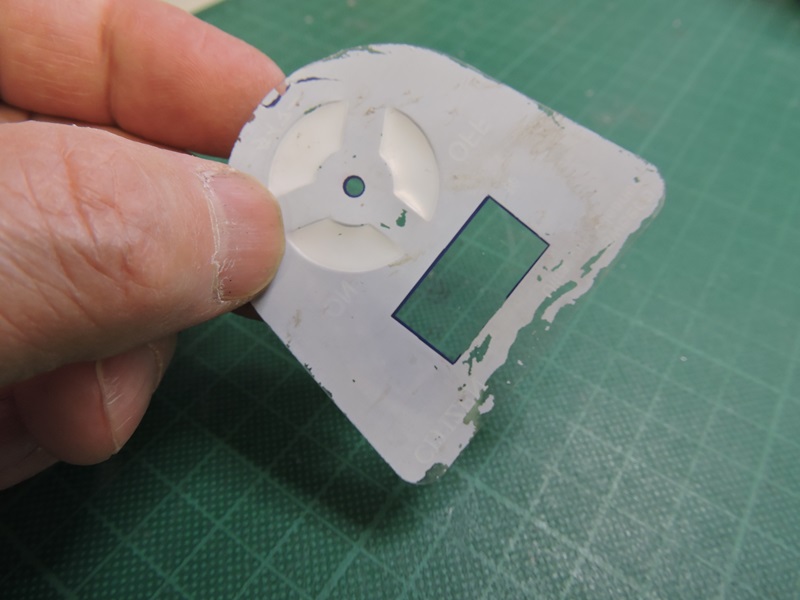

 裏側から塗装されており、発色を良く するために白で重ね塗りされています。 |
|

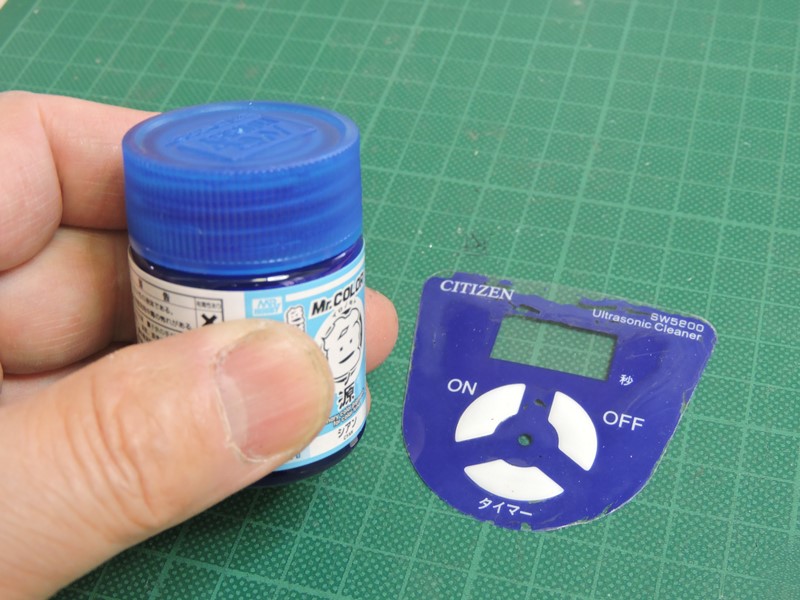

 プラモデル用の塗料の中でできる だけ近い色を探してきました。 |

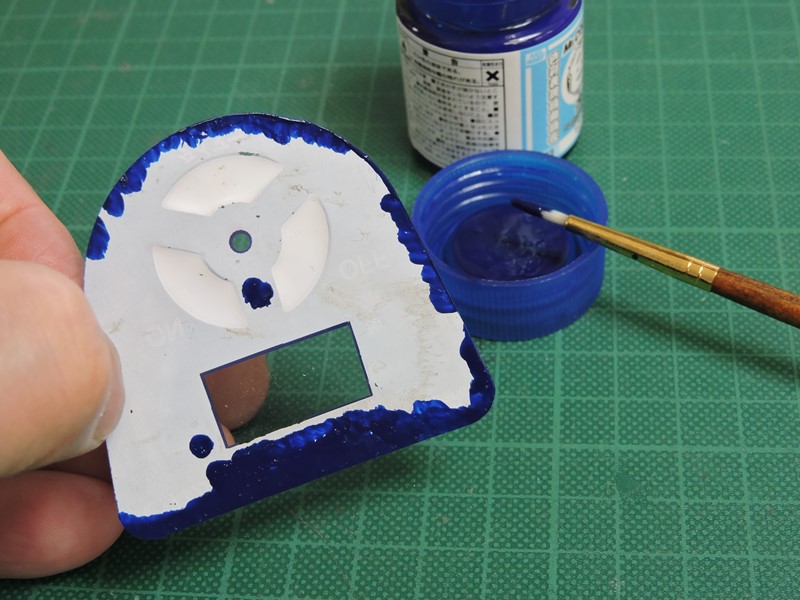

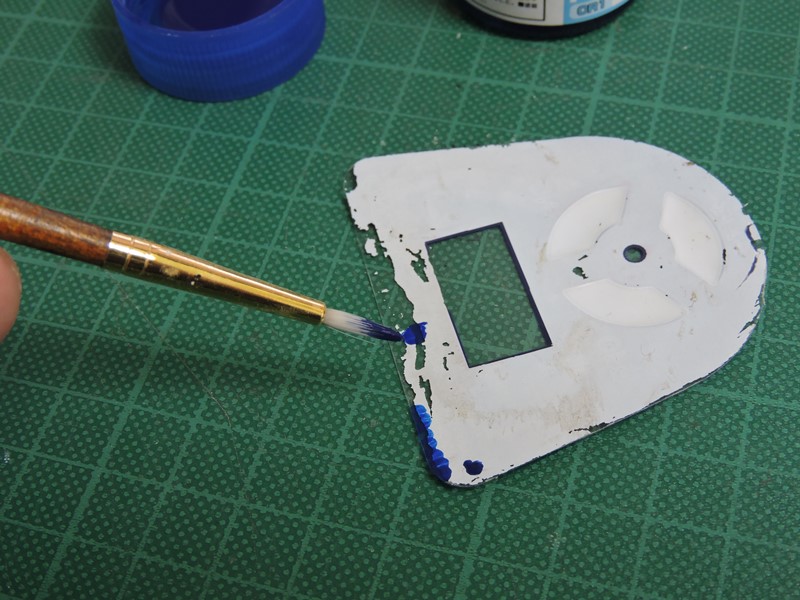

 塗装が欠損している部分に 裏側から塗料を入れていきます。 |
|
 文字は最下層（プラカバーの裏表面）に刻印 されているので補修の必要はありません。 |

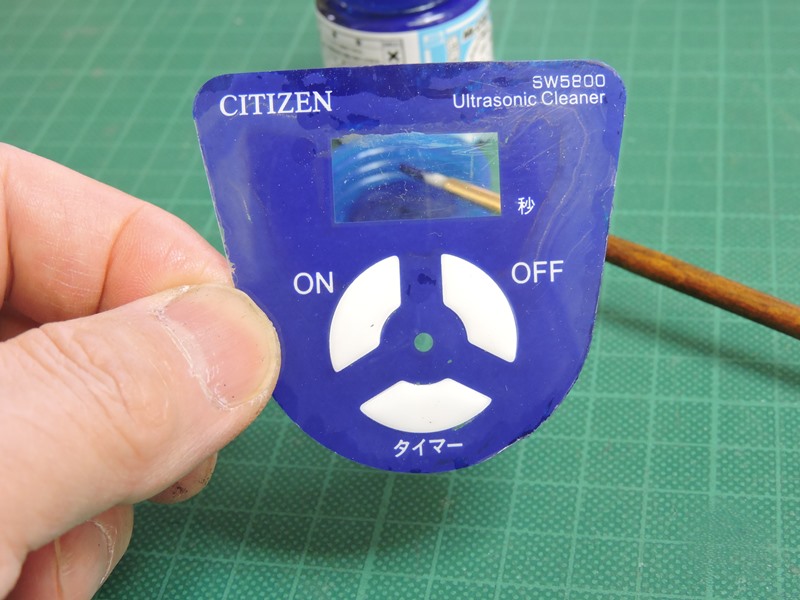

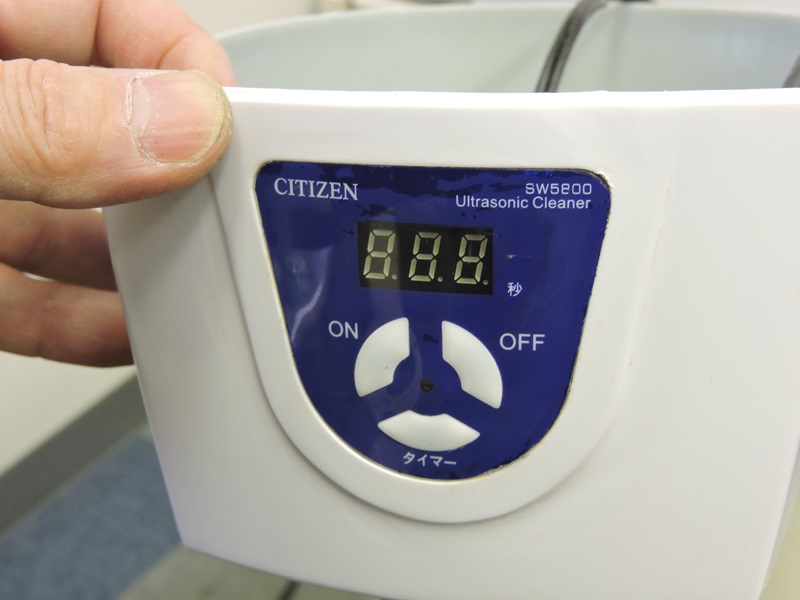

 色合いが完全には一致しませんが まあまあの出来具合でしょうか。 |
|

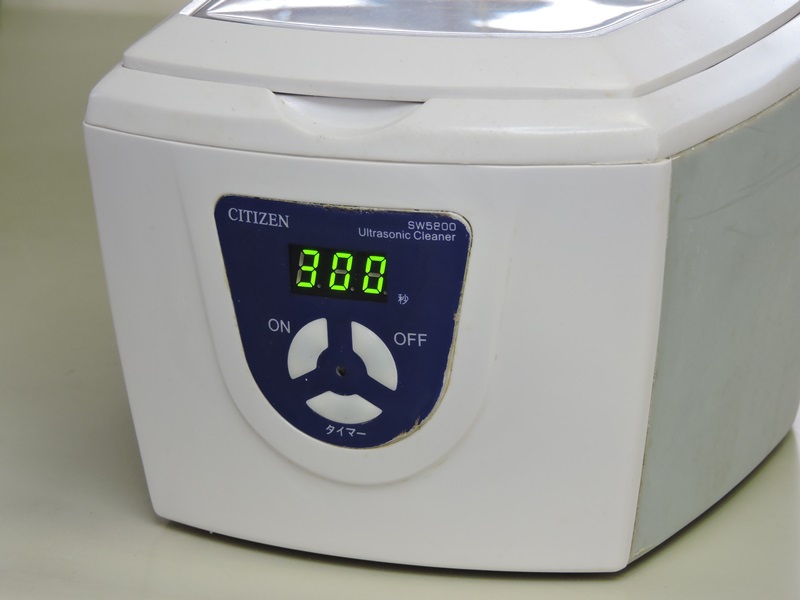

 洗浄液（水）を入れてあらためて動作確認を行ったところ、振動音らしき音がほとんど聞こえ なくました。超音波ですからそもそも音が聞こえるわけはなく、これまではコードの焼損箇所が 断続することで、可聴域周波数の振動音が聞こえていたに過ぎません。汚れの付いた部品などを 入れてみると、表面から洗浄液中に汚れが拡散していくことが確認できます。ただし、振動子や 発振回路の経年劣化により、出力（洗浄能力）は当初の性能通りではないかも知れません。 |
||
|
||
