| ・全自動洗濯機の不具合（２０１６．１０．２５） |
 特養老人ホームから全自動洗濯機に不具合があるとの連絡をいただき ました。先だって修理を終えた衣類乾燥機とセットになっている１台です。 静かさが売りの機種にもかかわらず、脱水中の騒音が大きく、途中で 停止することがあるそうです。今回は現場での原因究明と修理作業です。 |
||

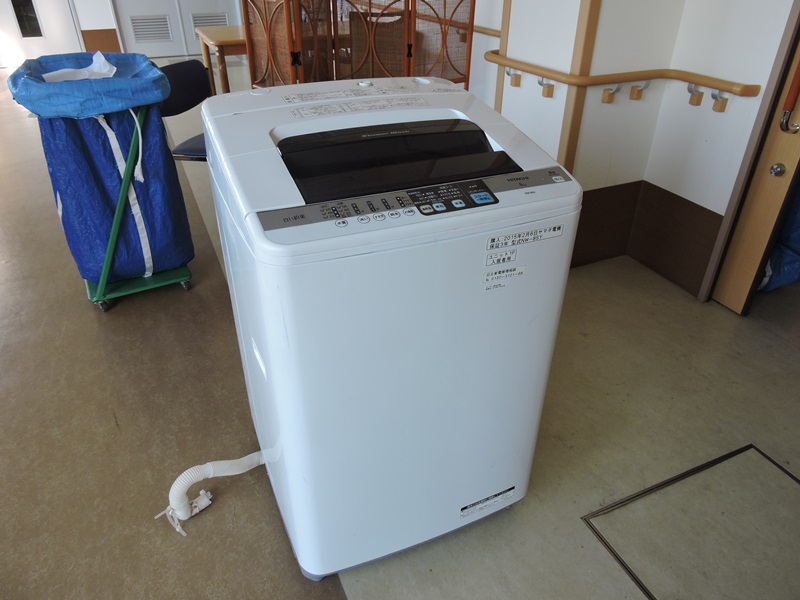

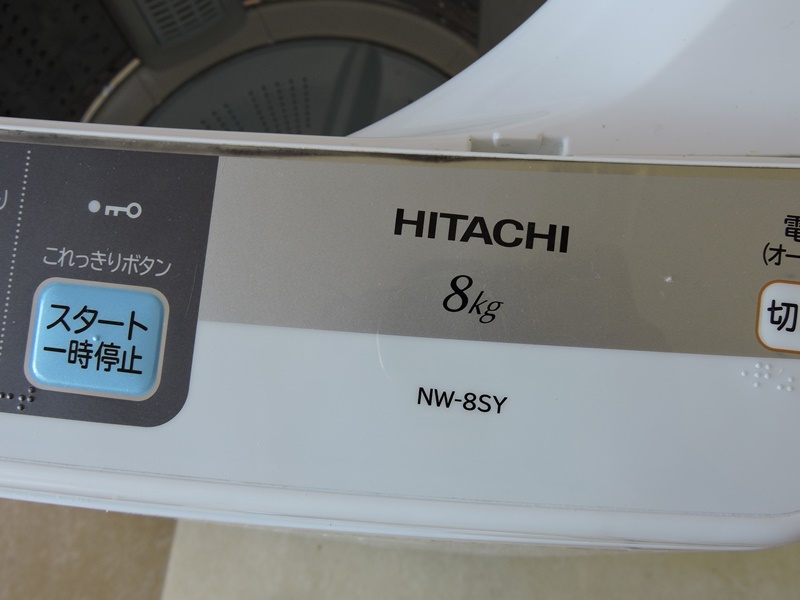

 ＨＩＴＡＣＨＩ製ＮＷ－８ＳＹ。２０１３年秋に発売、既に 生産終了していますがまだ店頭に在庫があります。 |

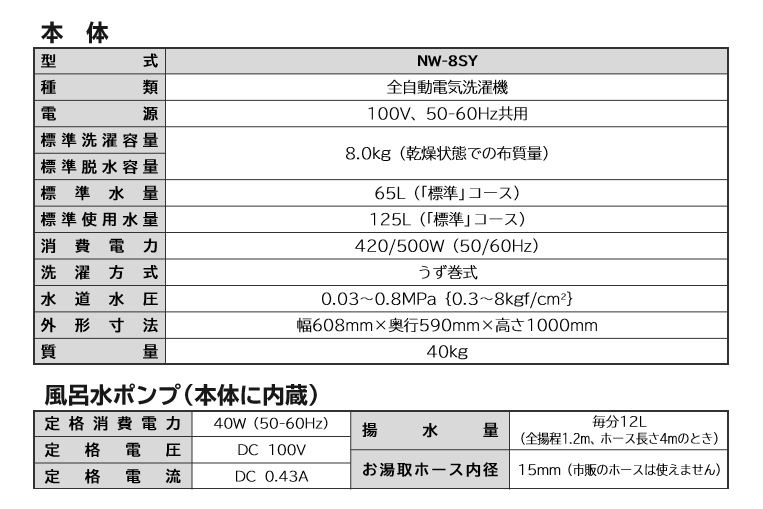

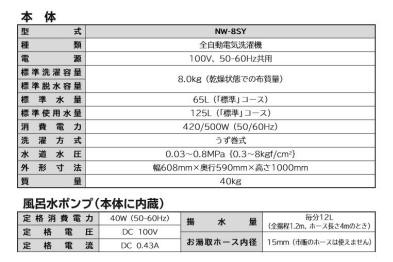

 ネット上には現在も、取り扱い 説明書のＰＤＦファイルがあります。 |
|
 シャワー浸透洗浄、簡易風乾燥、カビ取りなど 機能が多く、作業前に取扱説明書を一読します。 |
 付属ＤＶＤの中に、洗濯中や脱水中に出る（正常な） 音が収録されており、静かさを強調しています。 |
|
 脱水運転で内側ドラムを回転させると、確かに 底の方からタッタッタッタとけたたましい音がします。 |

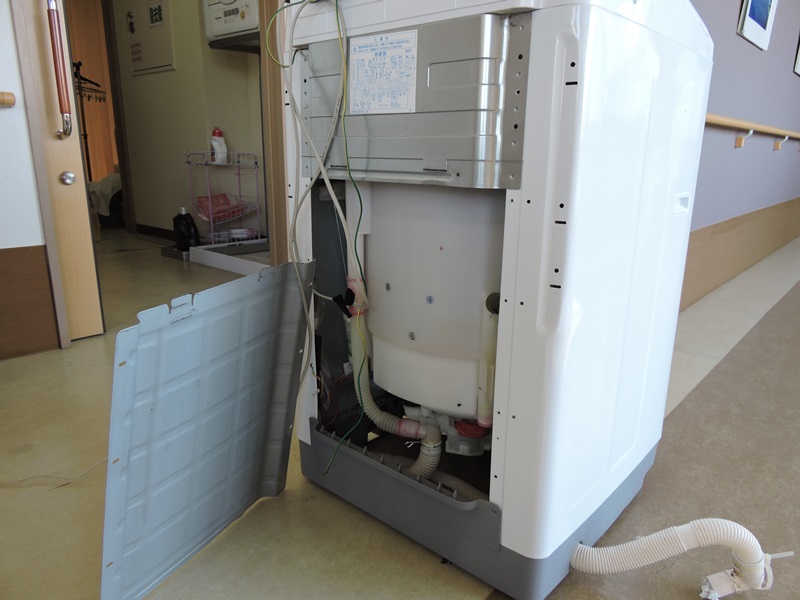

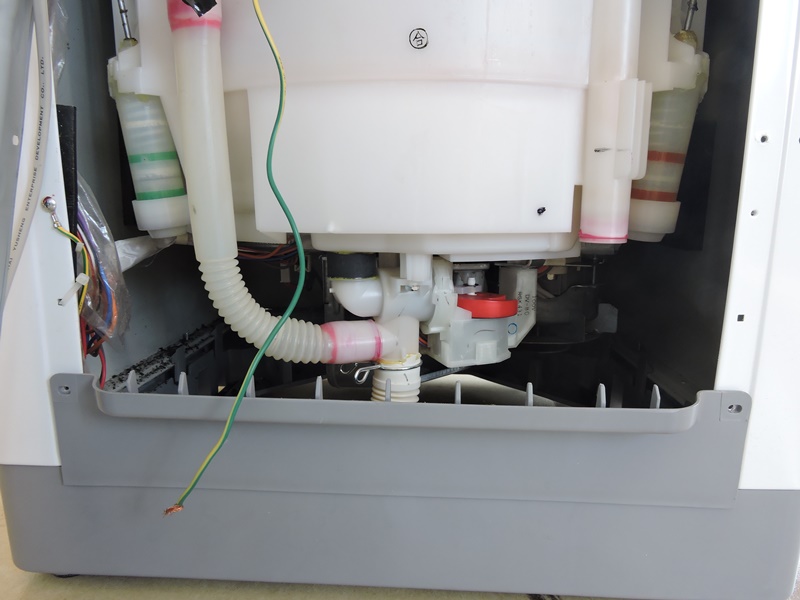

 洗濯機を広い場所に引き出し、 背面のカバーを開けて点検します。 |
|

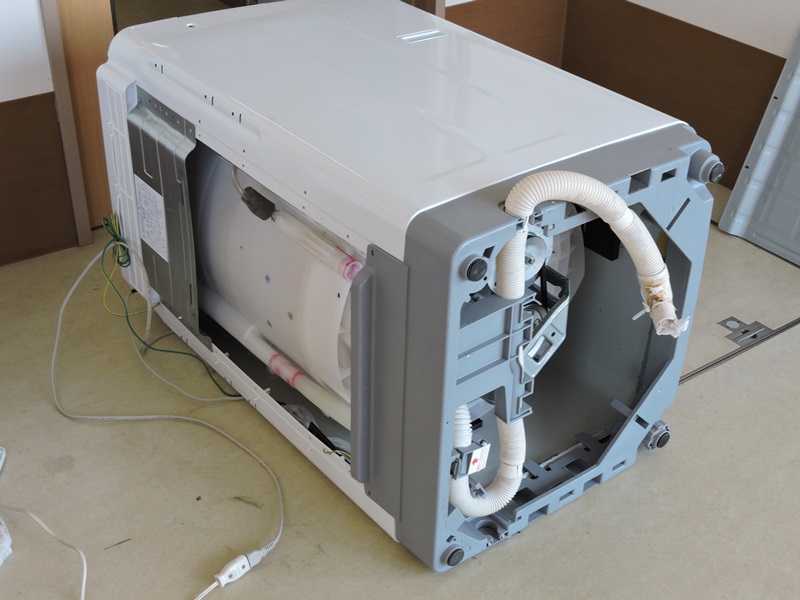

 駆動モーターや回転ドラムのシャフトにアクセスするには、 本体を横倒しにして、底面から覗き込まなければなりません。 |
||
 使用年数が浅いせいか内部はかなり綺麗です。 以前にモーターに不具合があり交換されたそうです。 |

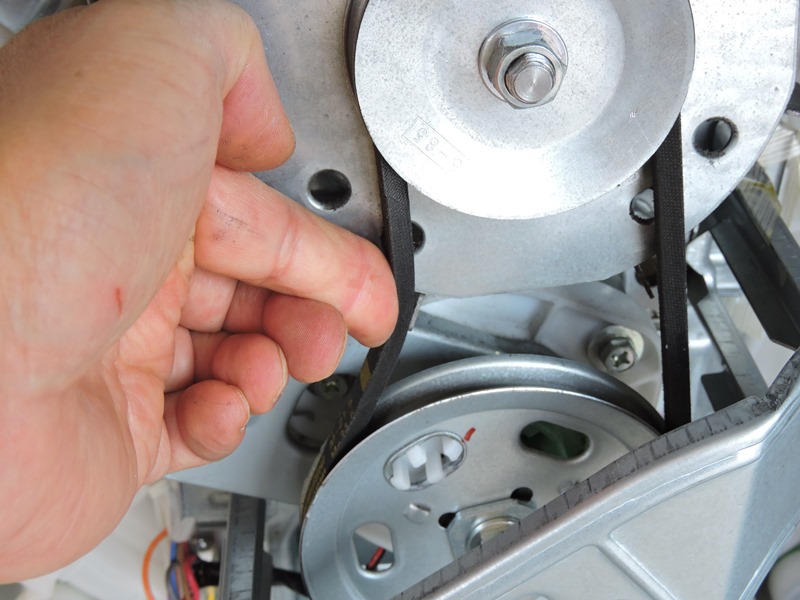

 騒音に関係するか分かりませんが、モーターと ドラムにかかるベルトにずい分遊びがあります。 |
|

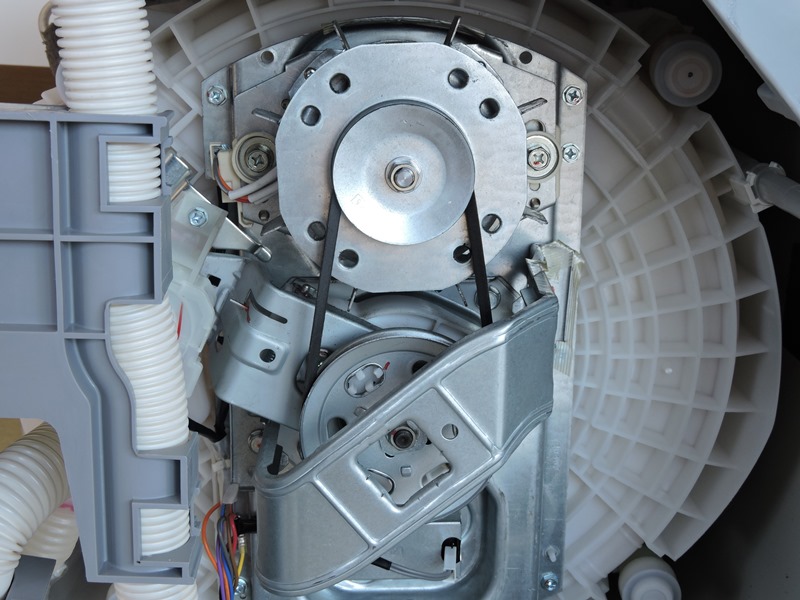

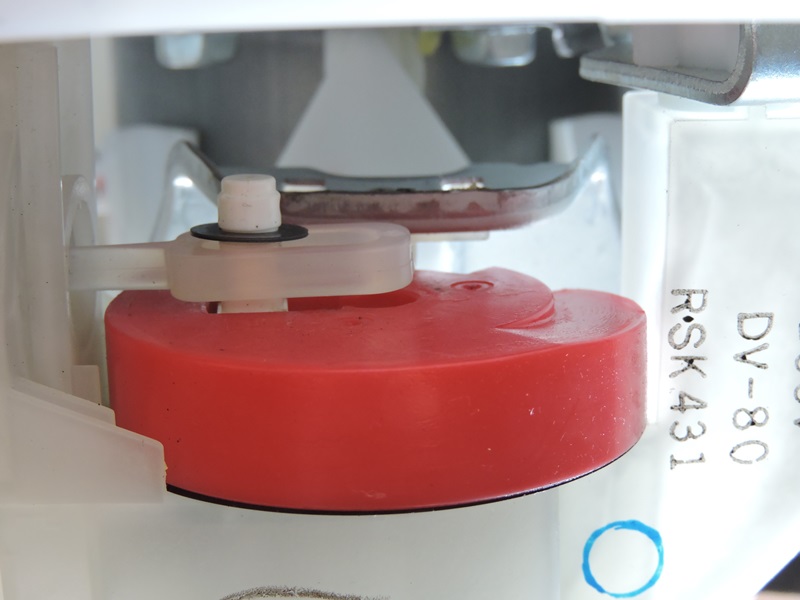

 背面側から見えるこの赤い円形パーツは、 工程に従って一定角度回転するカムです。 |

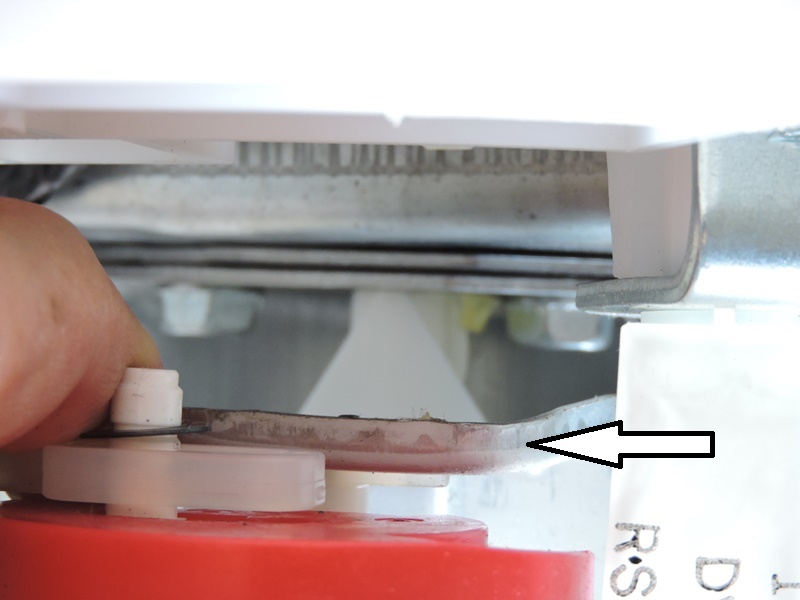

 カムの先に取り付けられているレバーのような 金属製パーツが、カムの位置により下がったり・・ |
|

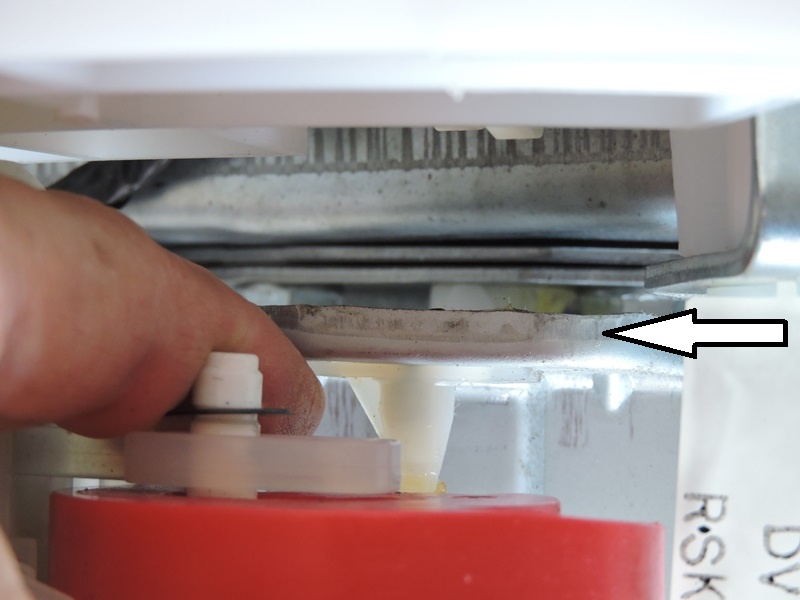

 カムに押されて持ち上がったりします。この時、騒音はピタリと 止みます！ レバーの機能を割り出すためさらに分解します。 |
 レバーの先はＬ字型に２回折れ曲がって、 ドラム回転用のプーリの奥（上）に届いています。 |
|
 ドラム回転時の騒音はプーリの奥、 レバーが届いている辺りから聞こえます。 |

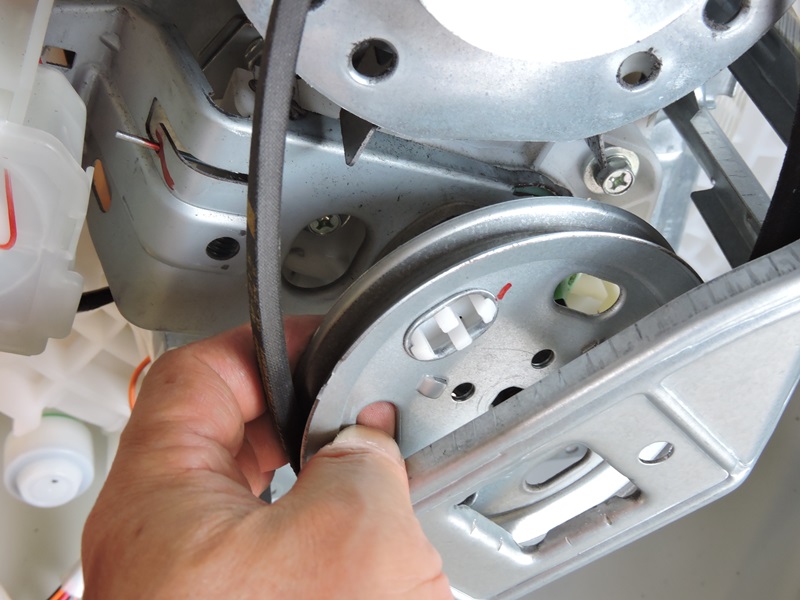

 レバーの組み付け状態を確認するため、 駆動ベルトを外し従動側プーリも抜き取ります。 |
|
 本体を横倒しにして底側から作業して いますが、姿勢的にかなり辛い作業です。 |

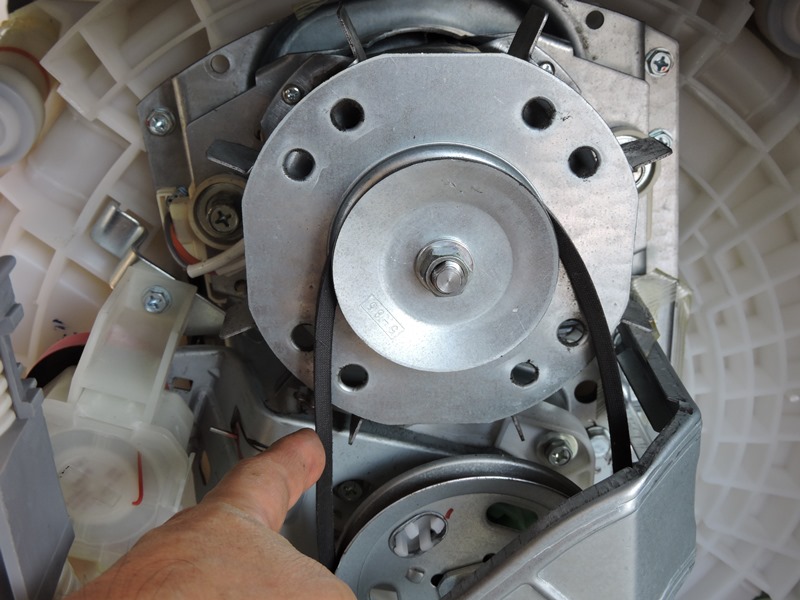

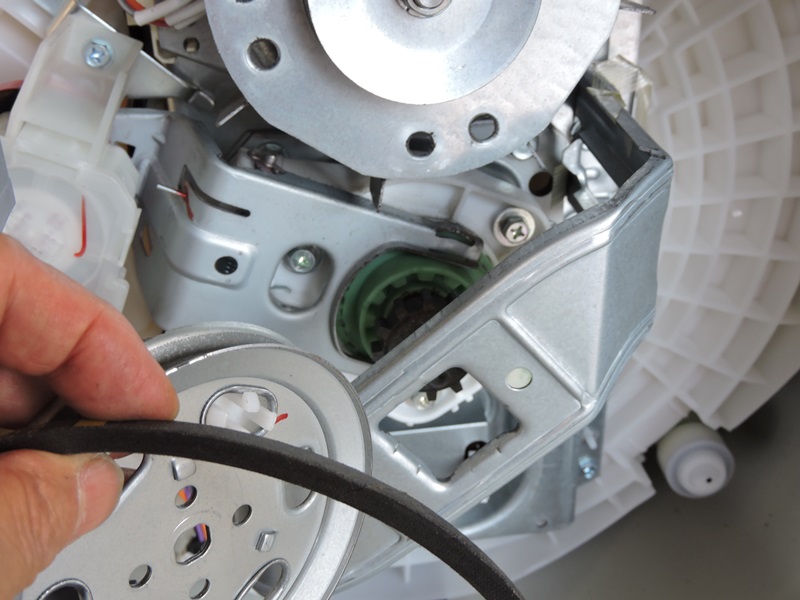

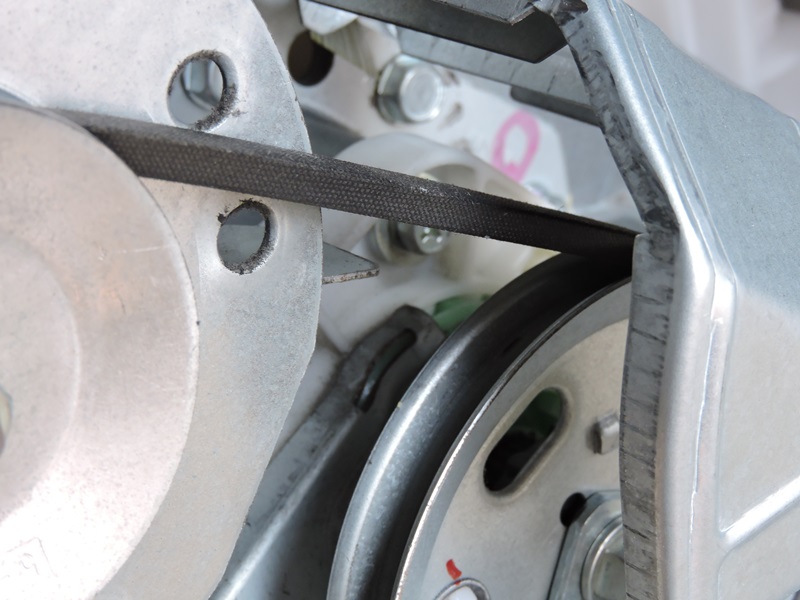

 ベルトとプーリが外れ、レバーの取り 付け具合が見えるようになりました。 |
|

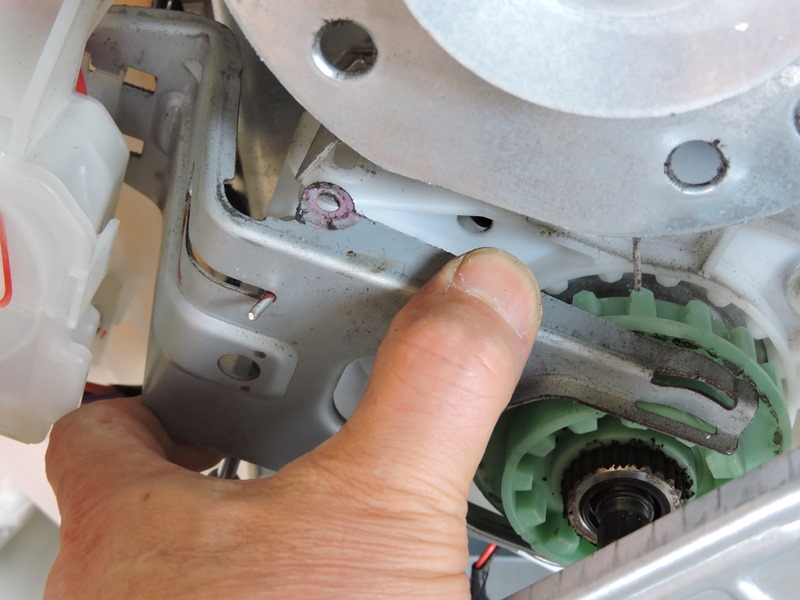

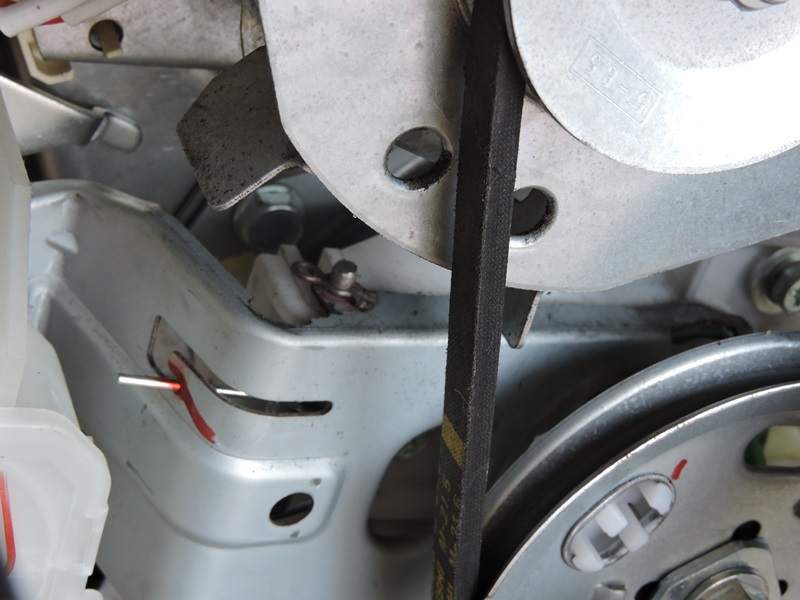

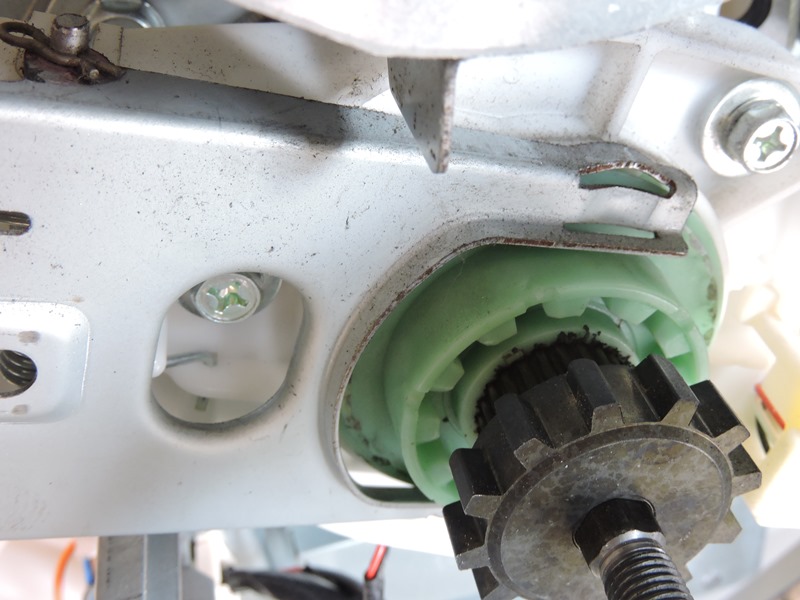

 赤いカム側でレバーが下がると反対側は持ち上がり、 駆動シャフトの根元にある緑色のパーツに接触します。 |
 カム側が持ち上がると反対側は下がり、 接触が解除されます。これはブレーキです。 |
|

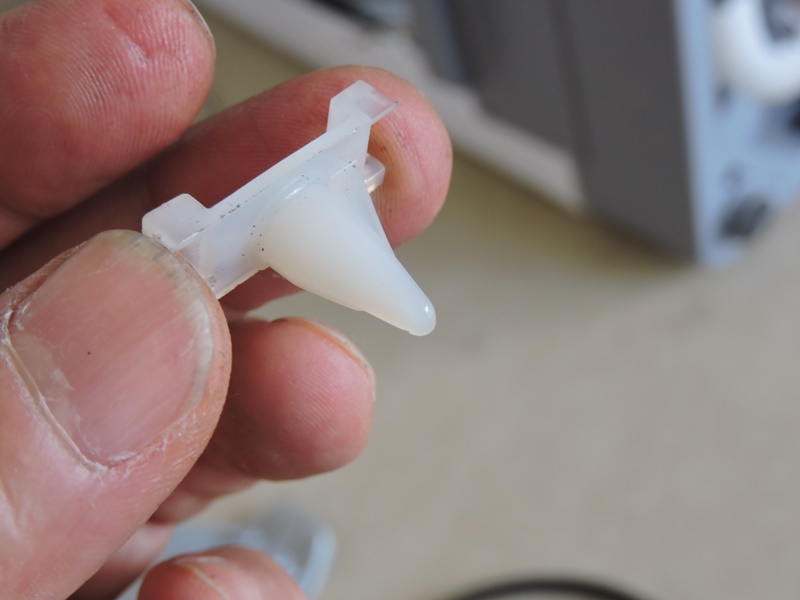

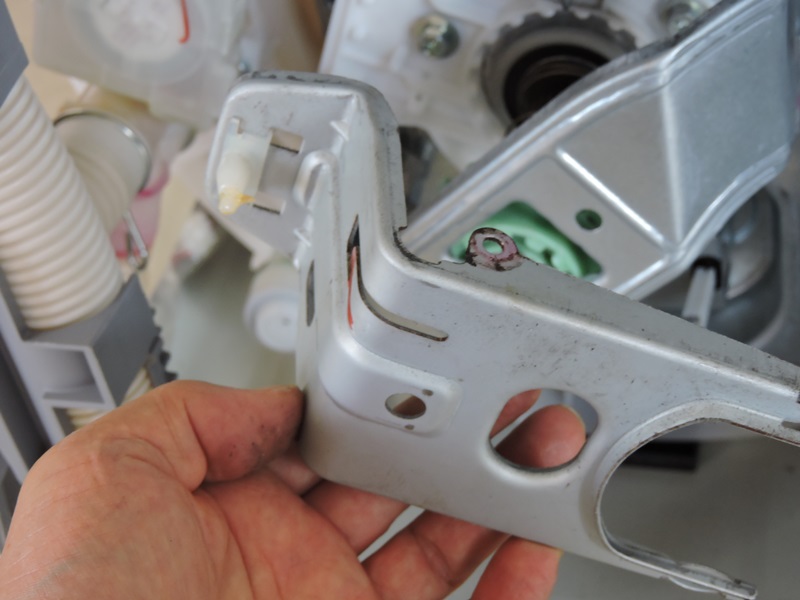

 レバーを取り出してみると、カムによって上下される 接点にはこの樹脂製パーツが使用されています。 |
 騒音はカム側でレバーが完全に持ち上がらないことで 発生します。ブレーキが十分解除されていないのです。 |
|

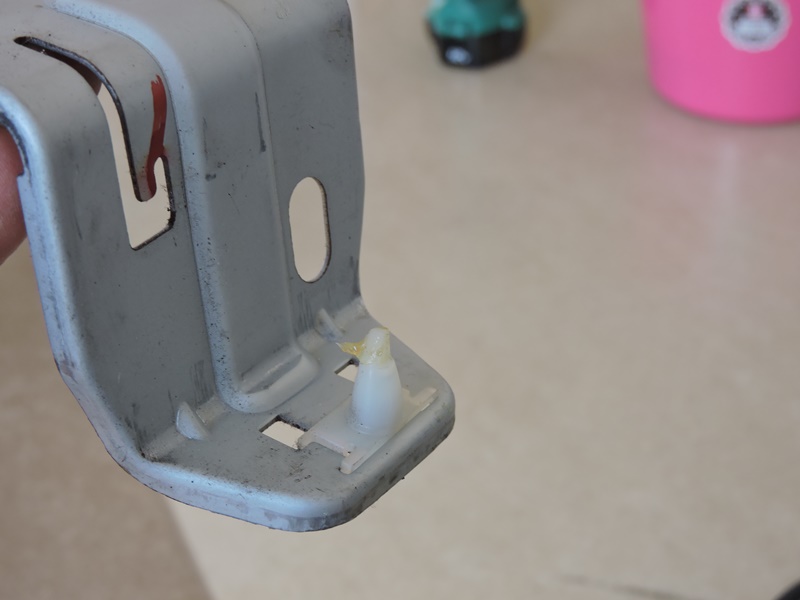

 その根本原因は、カムと接触する樹脂パーツの先端が 摩耗したことです。レバーの動作位置を変化させています。 |
||
 パーツ交換が最適ですが、最初の解決方法 として突起を多少高くすることを考えました。 |

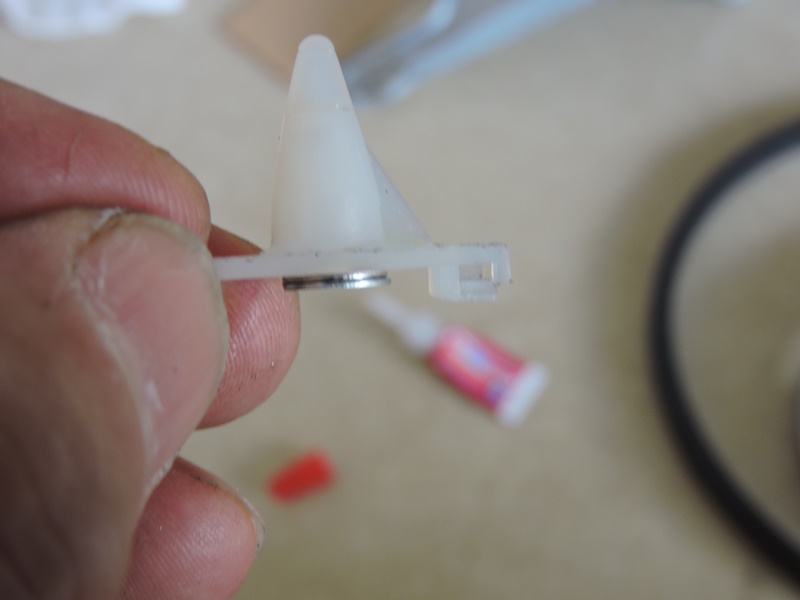

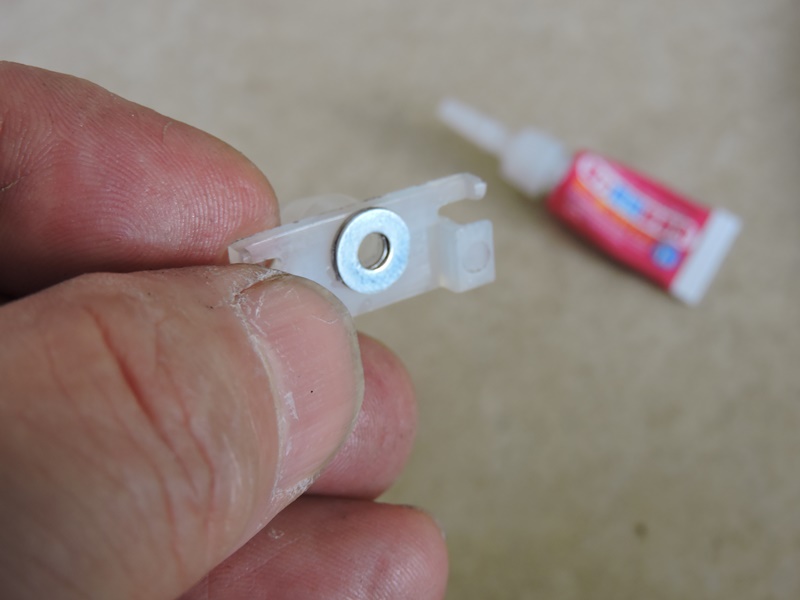

 樹脂パーツの根元にスペーサ代わりに ワッシャを入れて高さを稼ごうとしました。 |
|

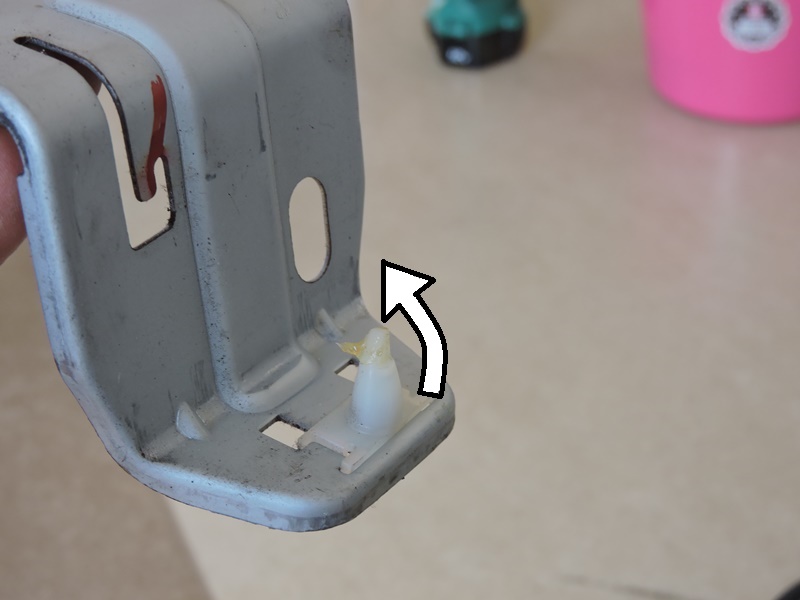

 ワッシャを固定した瞬間接着剤は敢え無く取れてしまいました。 次に考えたのは、ペンチでレバーに力を加えて僅かにＬ字の角度を 小さくする方法です。先端の摩耗分を元に戻したことになります。 |
||
 屈んだ姿勢での作業が限界に近づいています。 レバーを元通り組み付けプーリやベルトを戻します。 |

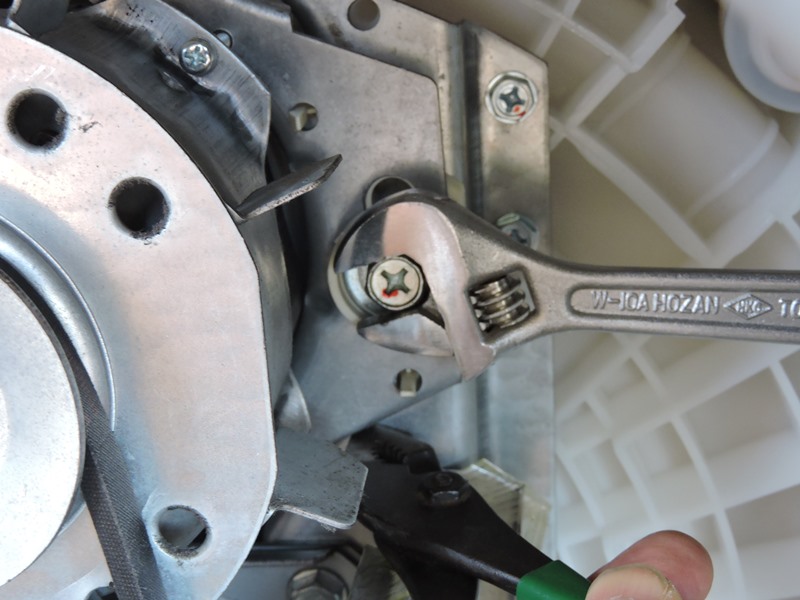

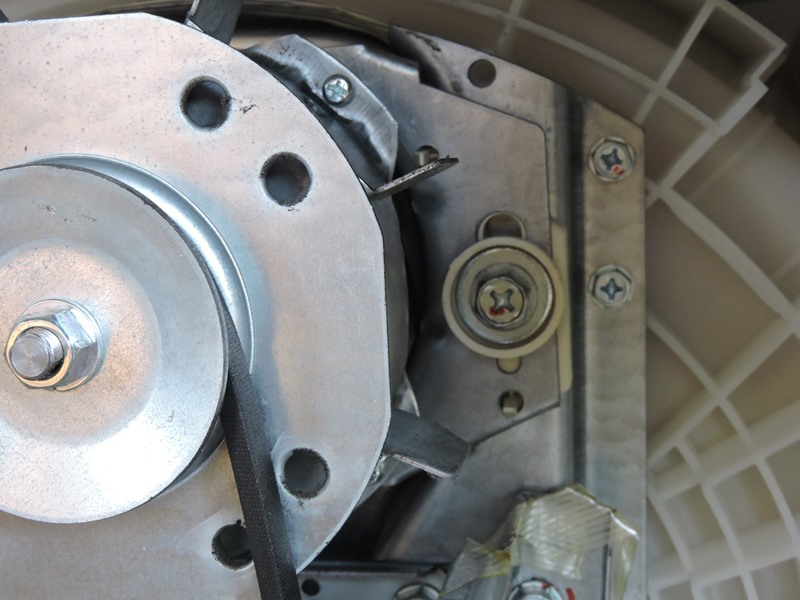

 以前にモーターを交換された際、ベルトの張りが不十分 だったようです。適正に調整してボルトを締めます。 |
|
 脱水運転を行っても騒音はしません。この機種の売りの通り、非常に静かな運転音です。 途中で停止してしまうのは足が1個接地しておらず、しかも水平からかなり傾いていたため でしょう。足の下にスペーサーを入れて適切に設置することで、その後無事解消しました。 |
||
|
||
