| ・電気掃除機カーボンブラシ交換（２０１７．１．１６） |
 昨年末来お預かりしていた電気掃除機です。事情があり修理作業が 大きく遅れていました。手元スイッチを操作してもモータが起動しません。 当然、全くゴミを吸い込みません。先端のパワーブラシは回転します。 |
||

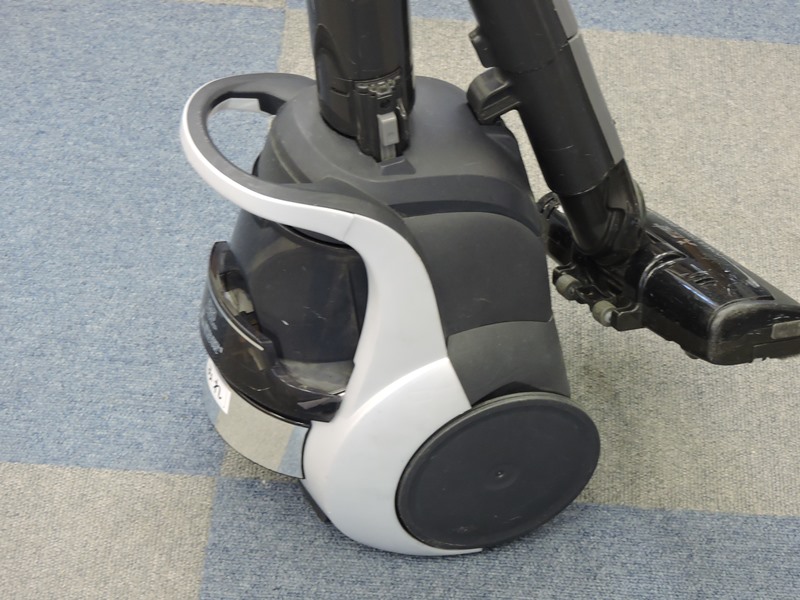

 従来型のフィルタ方式で、 紙パックのいらないタイプです。 |

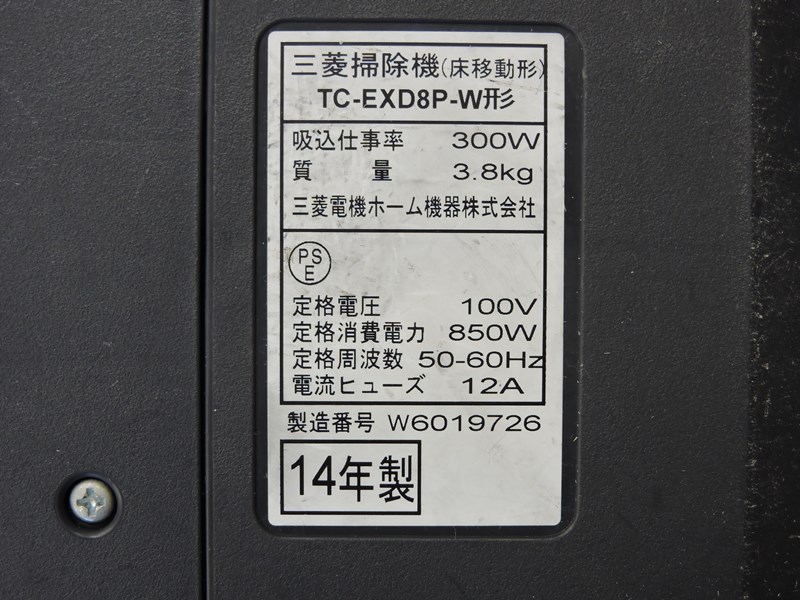

 三菱電機ホーム機器製TC-EXD8P-W型、２０１４年 ５月発売、現行機種はＤ→Ｅ・Ｆと進化しています。 |
|

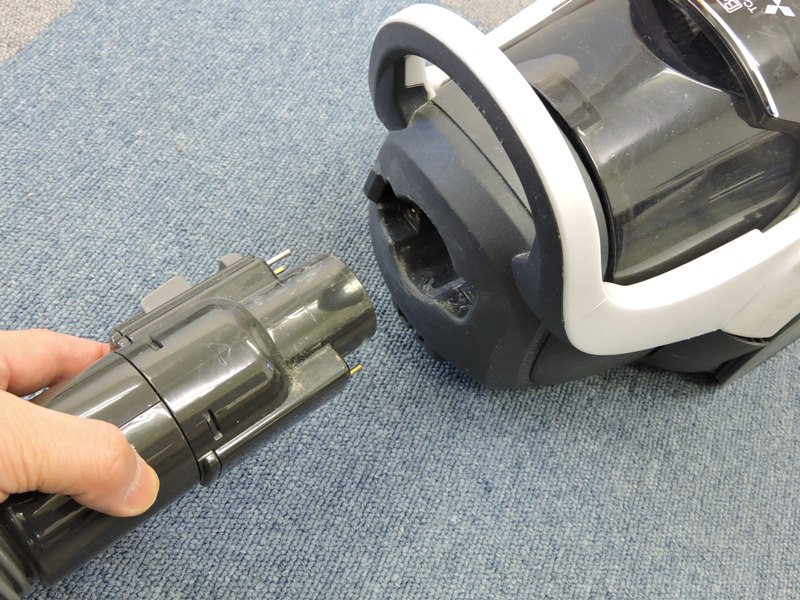

 基本的な部分から点検を始めます。 まず、本体からホースを抜きます。 |

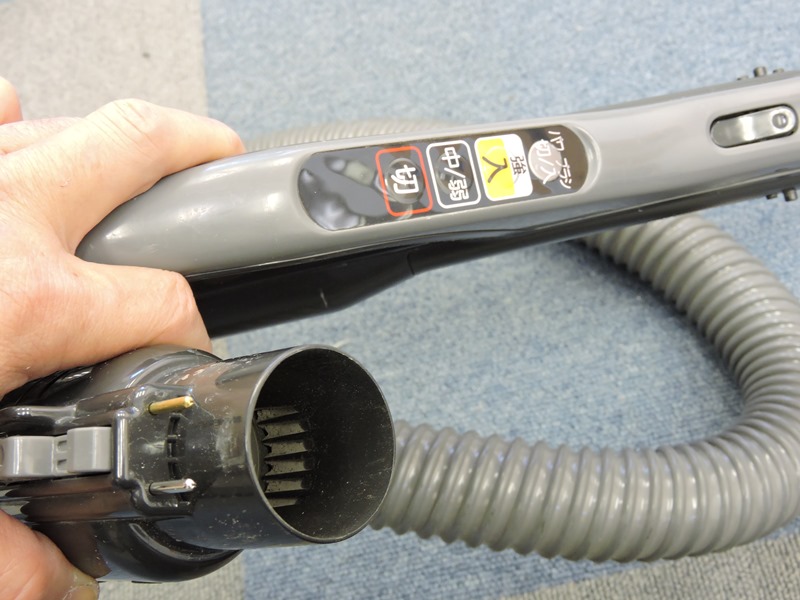

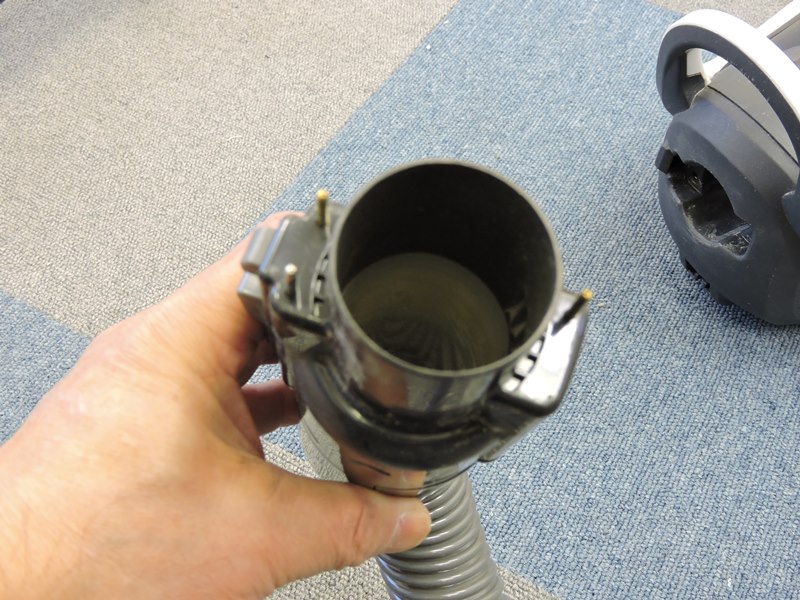

 ソケット部に電極が３本取り付けられています。 ＡＣ１００Ｖの電力用とコントロール用でしょう。 |
|

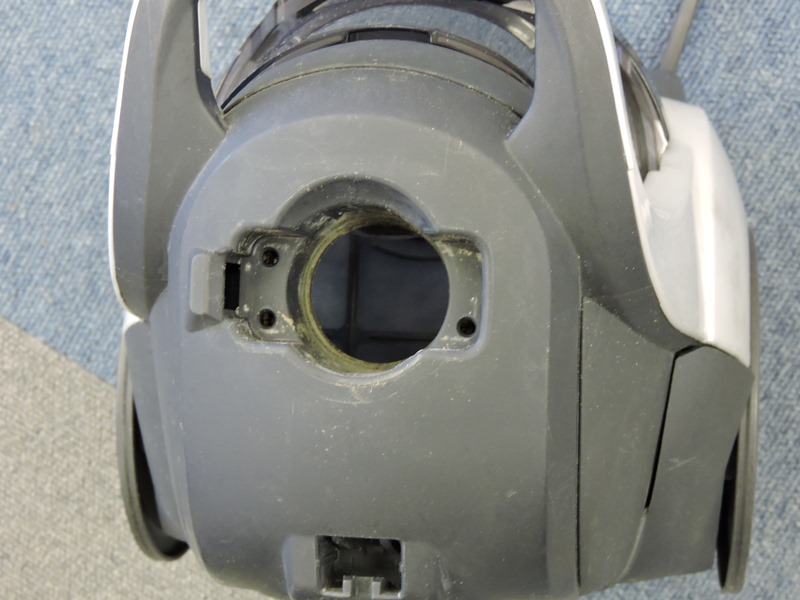

 本体側ソケット部は、内側に 電極の差し込み穴が見えます。 |

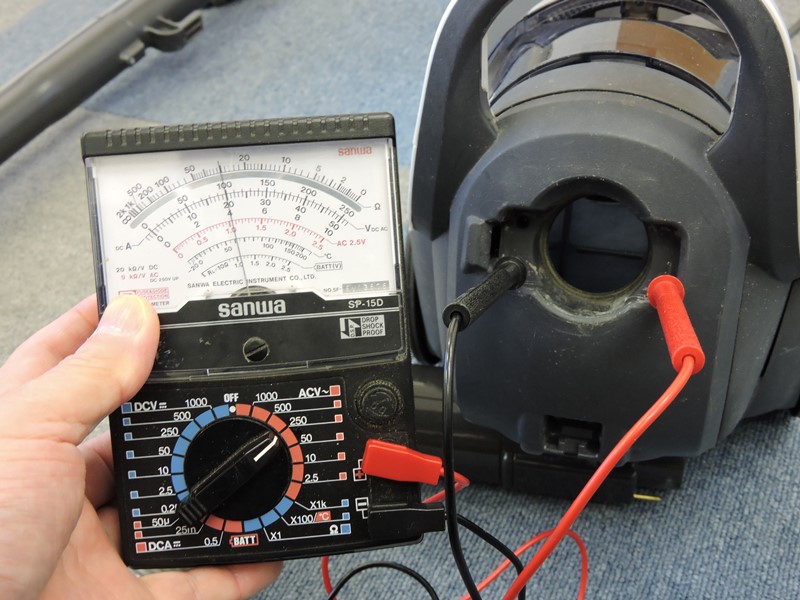

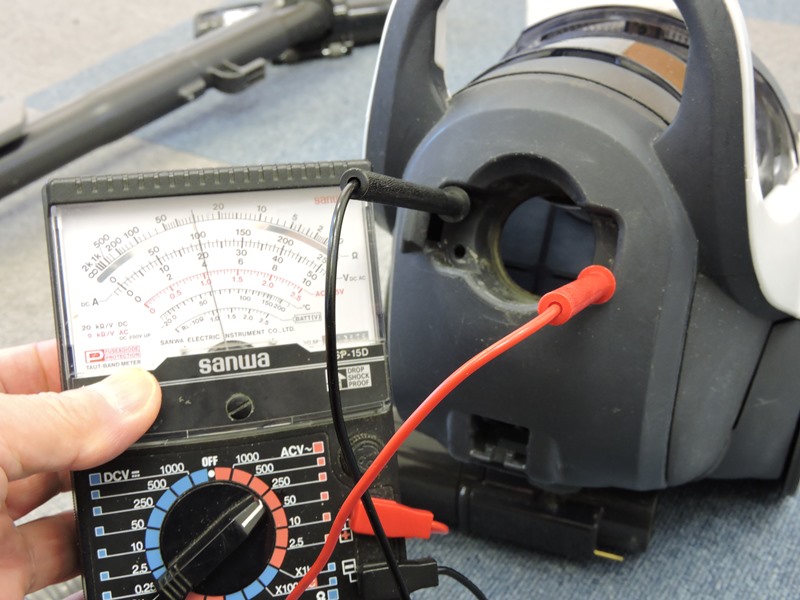

 電源コードをコンセントに差し込んだ 状態で、電圧の有無を調べます。 |
|
 ＡＣ１００Ｖが確認できるので ここまでは通電しています。 |
 手元スイッチ部の不具合が疑われます。 この部分の分解は簡単ではありません。 |
|

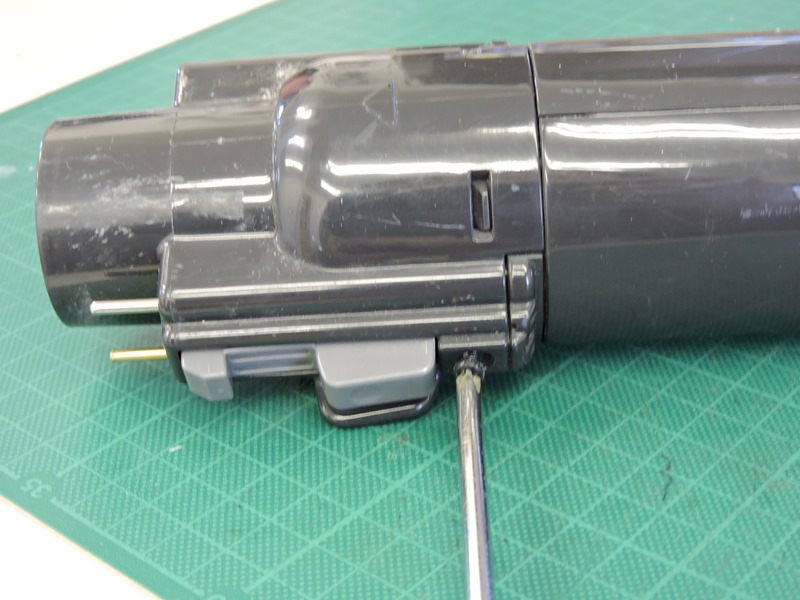

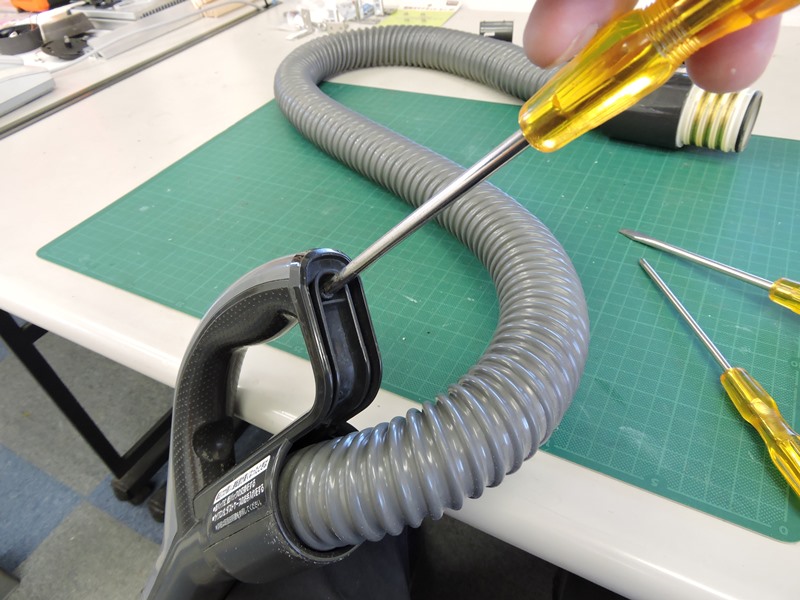

 先にソケット周りを分解します。 カバーを固定しているネジを緩めます。 |
 ソケット部のカバーがスライド しながら抜けてきます。 |
|

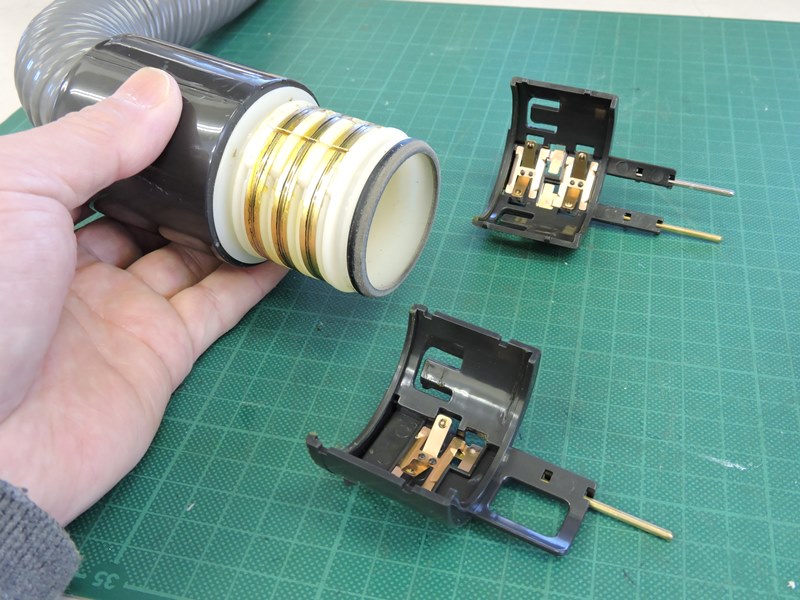

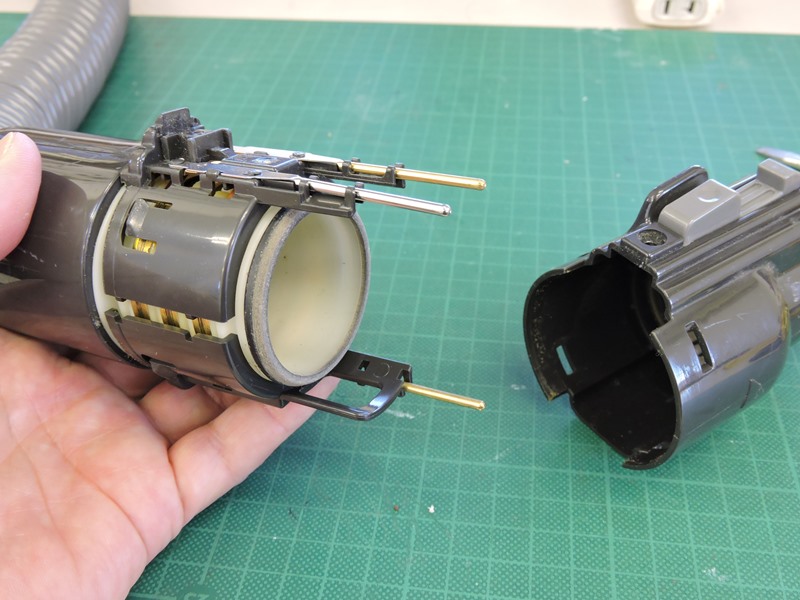

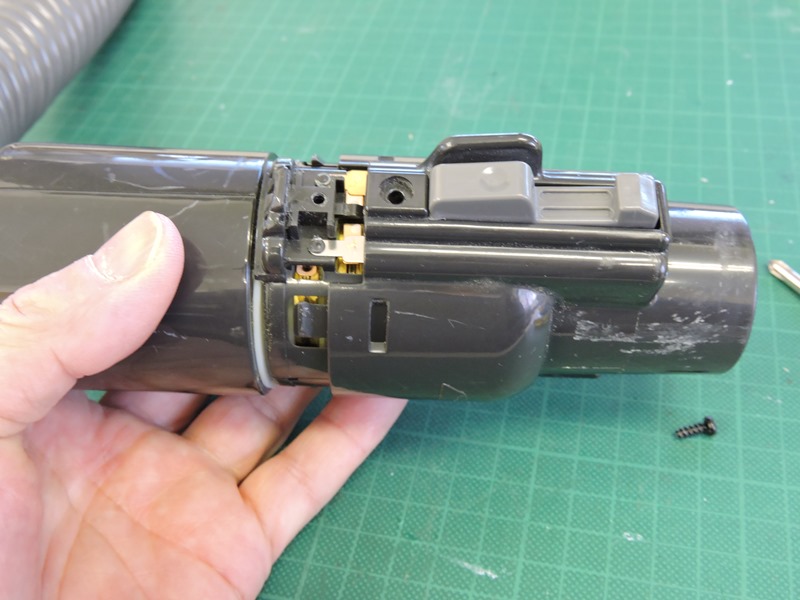

 電極と回転シューが露わになりました。 回転シューは上下に２分割されています。 |
 内側のリング状電極にシューが接触して 自由に回転します。特に問題ありません。 |
|

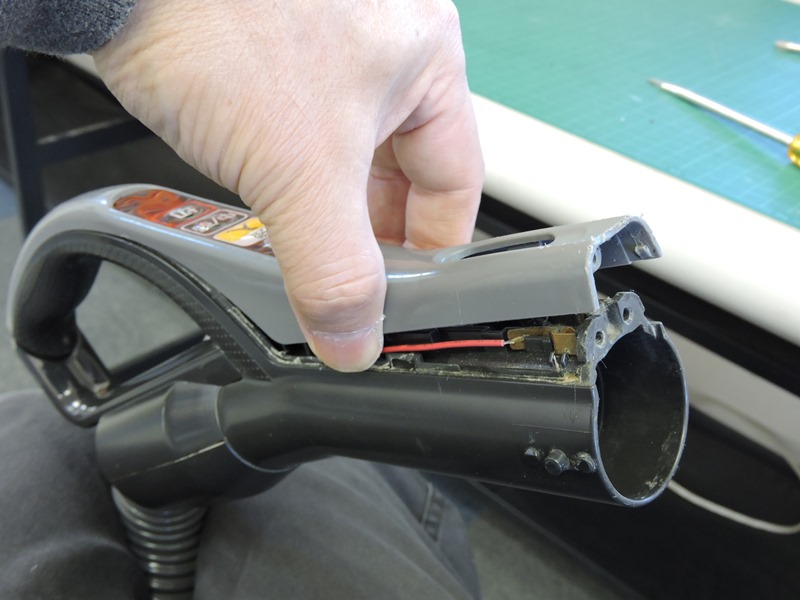

 手元スイッチ部の分解に移ります。 実装がタイトなので気が進みません。 |

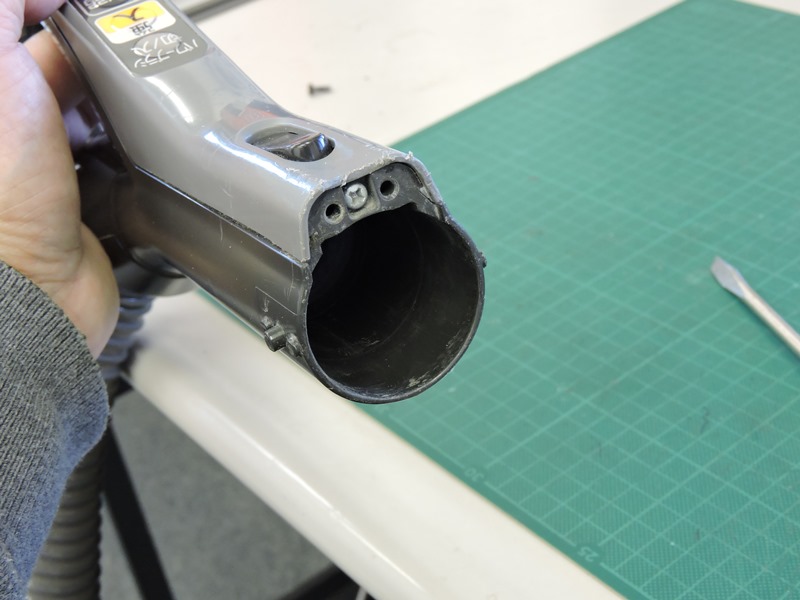

 ほとんどの場合、前後２か所 でのネジ止めに過ぎません。 |
|
 頻繁に手に触れて力が加わる部分なので、内側にある強固な篏合に よりタイトに組み付けられています。無理をすると爪部品を破損します。 |
||
 厄介な手元スイッチ部の分解をいったん 保留にします。本体の分解を進めてみます。 |
 一見しただけでは、どのネジが何を 固定しているのか見当が付きません。 |
|
 各部分をくまなく眺めながら、少し力を 加えて変形を確認しながら構造を探ります。 |

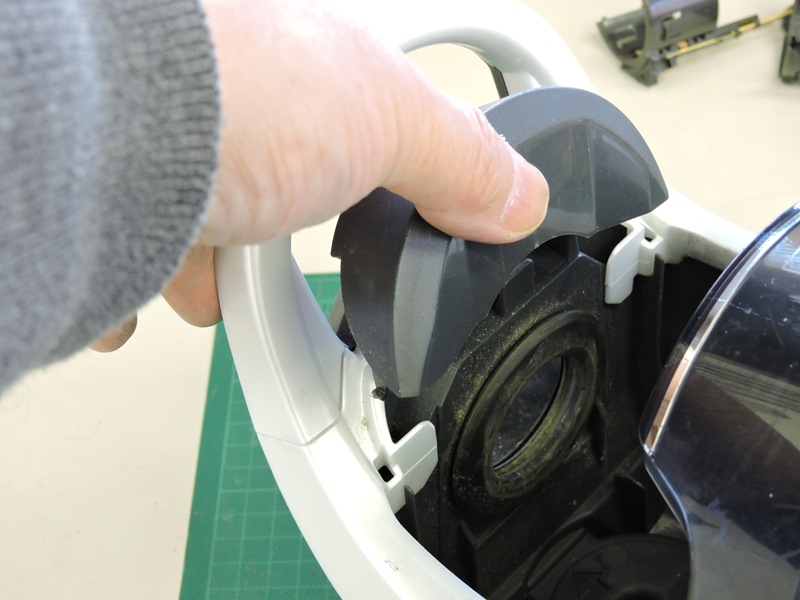

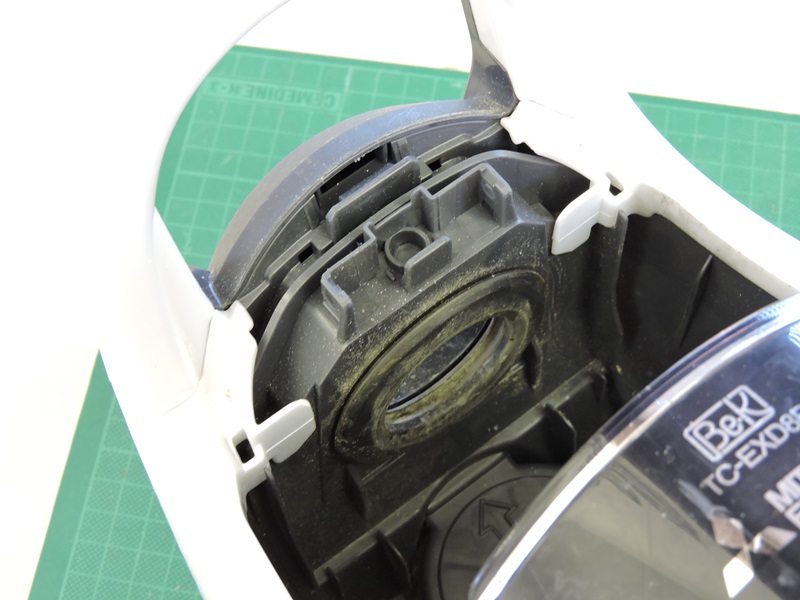

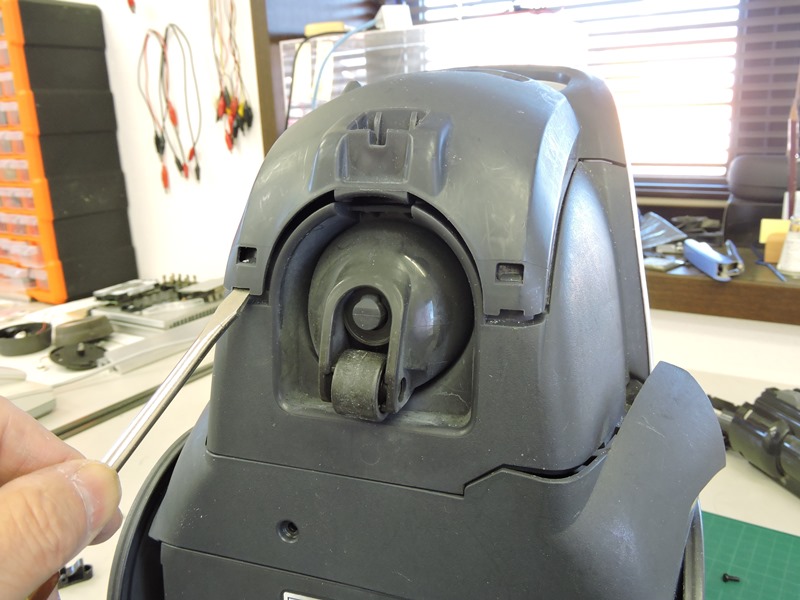

 前方のホース差し込み部分の構造が見えて きました。小さなキャップ状のカバーを外します。 |
|

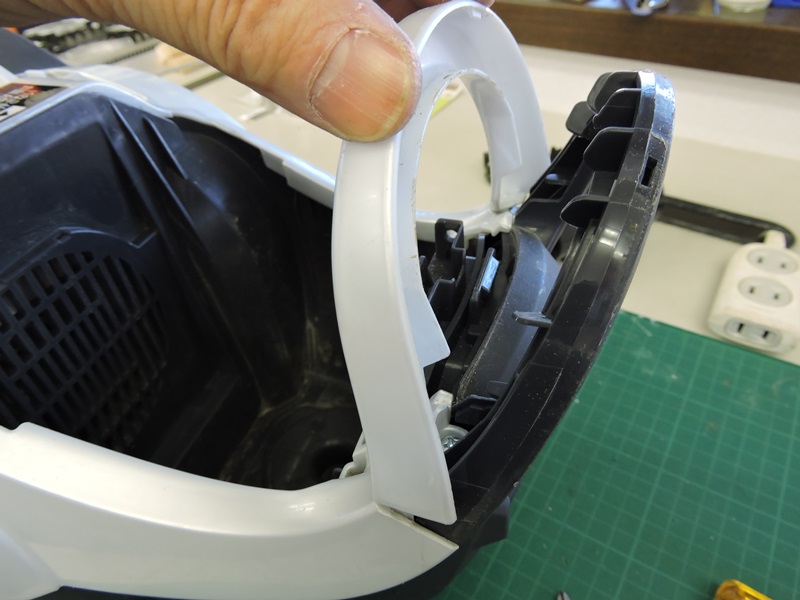

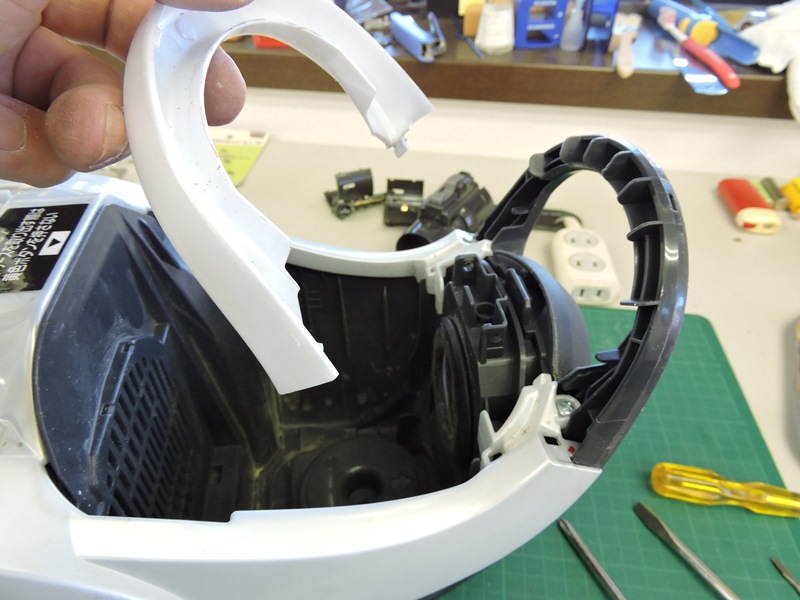

 続いてハンドル部の外側カバーを 手前に傾けるように引き離します。 |
 根元部分に鉤爪のような突起があり 基部の穴に噛み合っていました。 |
|
 左右２本の固定ネジが現れました。ハンドル部の 下側と本体上側カバーを同時に固定しています。 |

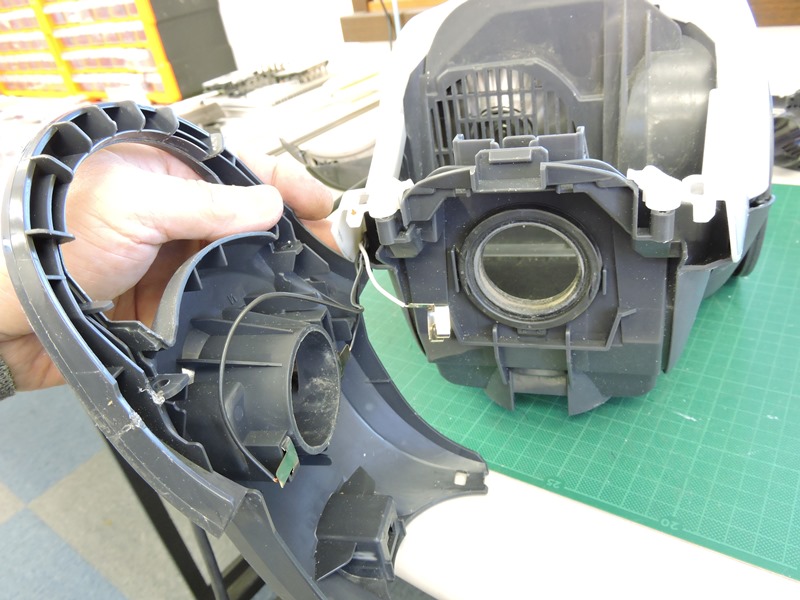

 ハンドル部下側カバーはホースソケット部と一体 成型されており、底部で左右の爪にかかっています。 |
|
 ハンドル部が外れてきました。家庭用掃除機とは いえ、驚くほど複雑な３次元篏合構造です。 |

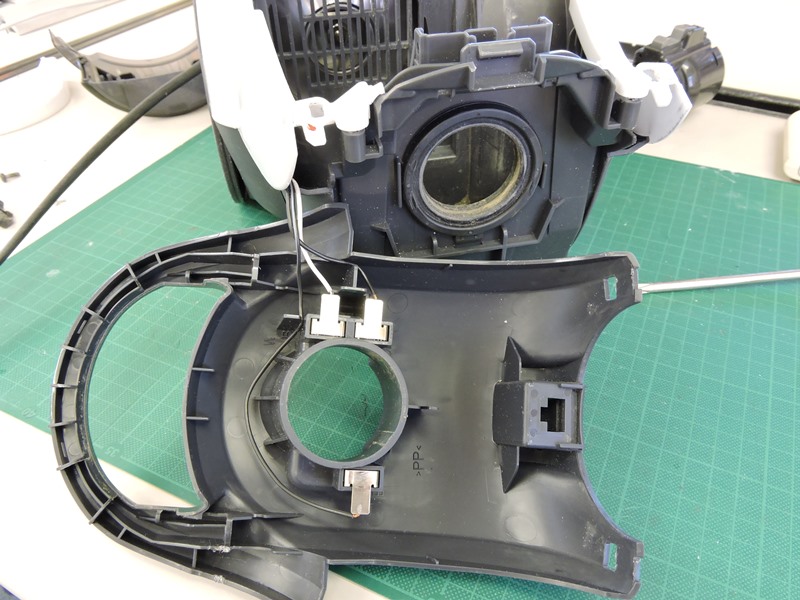

 ホース差し込み口の内側に電力供給 側の電極が取り付けられています。 |
|

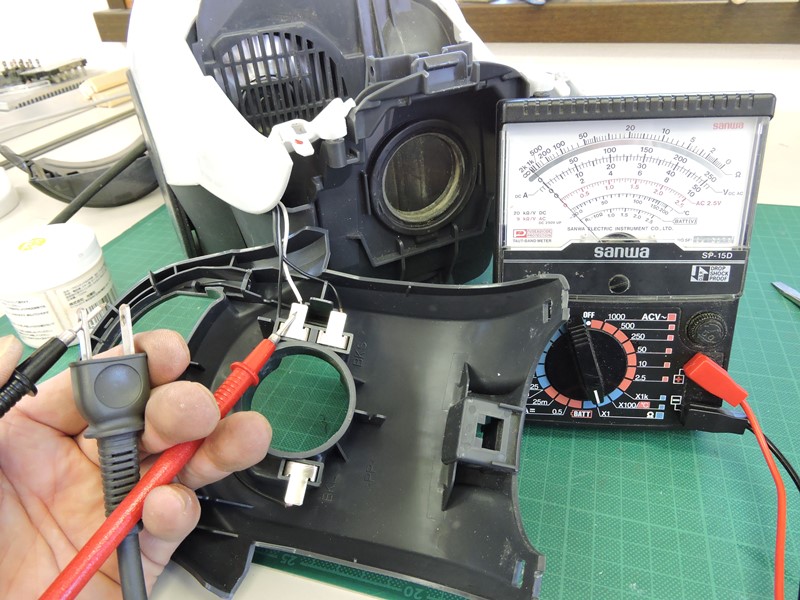

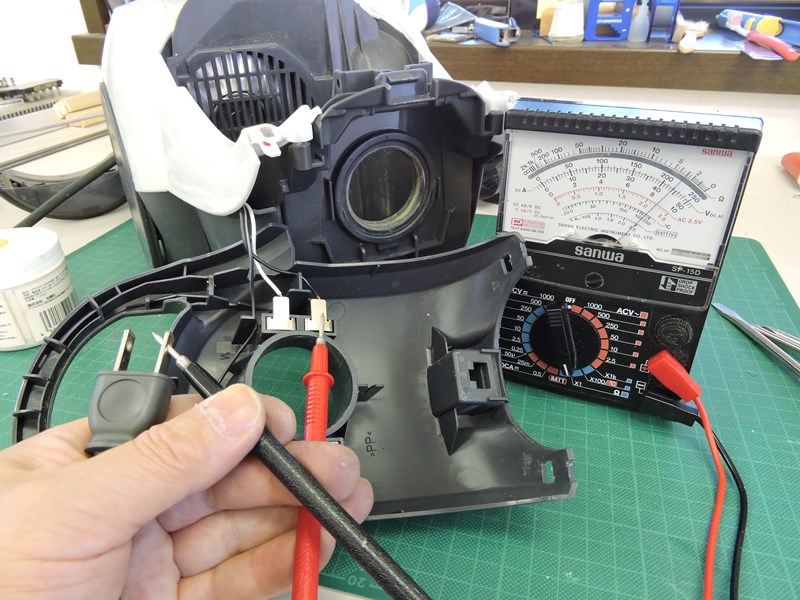

 ＡＣ差し込みプラグとの間で導通を確認します。 導通があるような、ないような、よく分かりません。 |
 途中に制御回路が入っているので、 単純な導通・不通にはなりません。 |
|

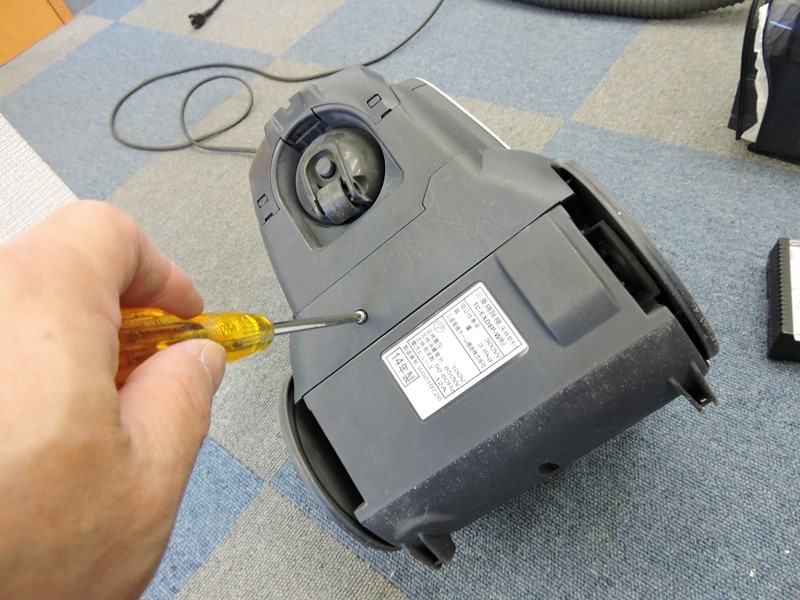

 本体を逆さにした状態で 底部カバーを外します。 |

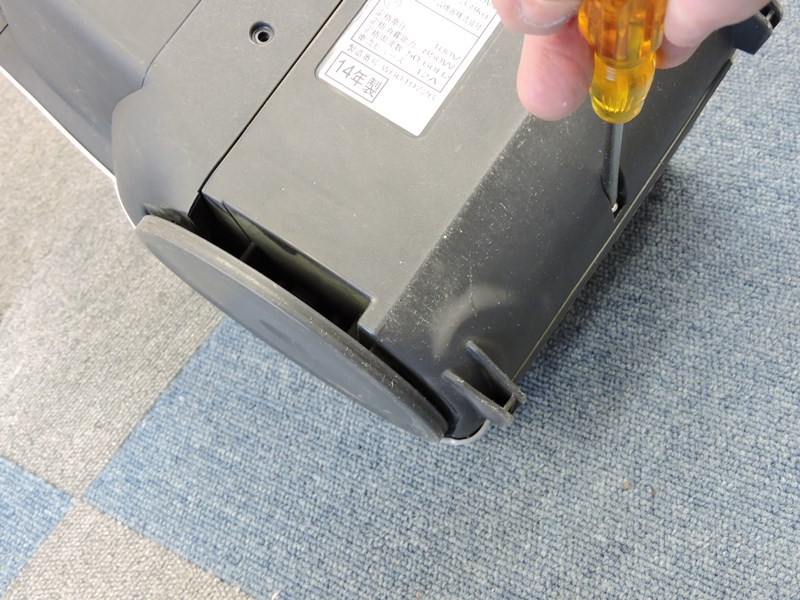

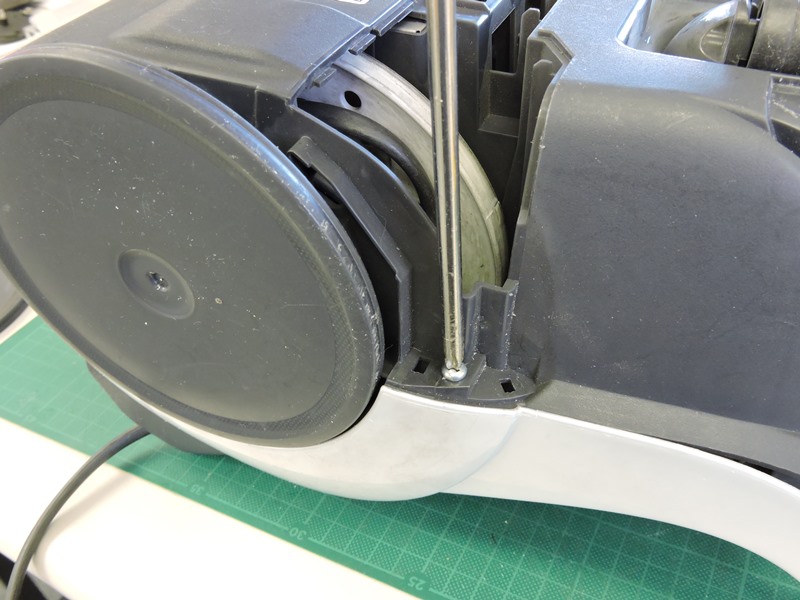

 左右端の固定ネジ２本を緩めると 底部カバーが浮き上がってきます。 |
|

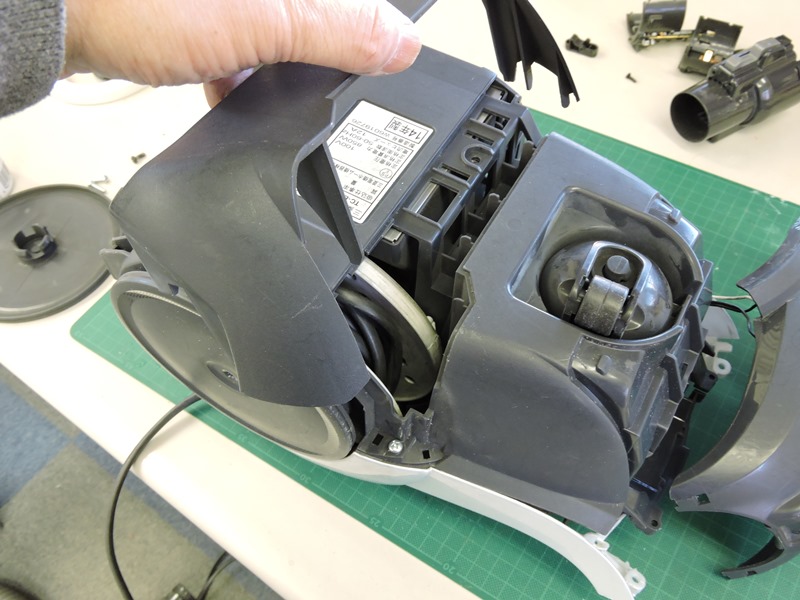

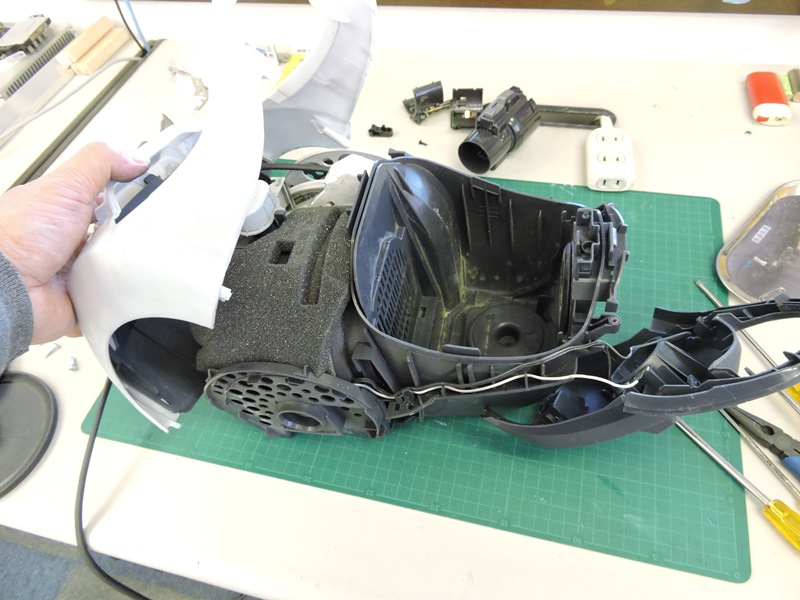

 本体は大きく４ピースで構成されています。 ようやく露出したＡＢＳ樹脂製の本体です。 |

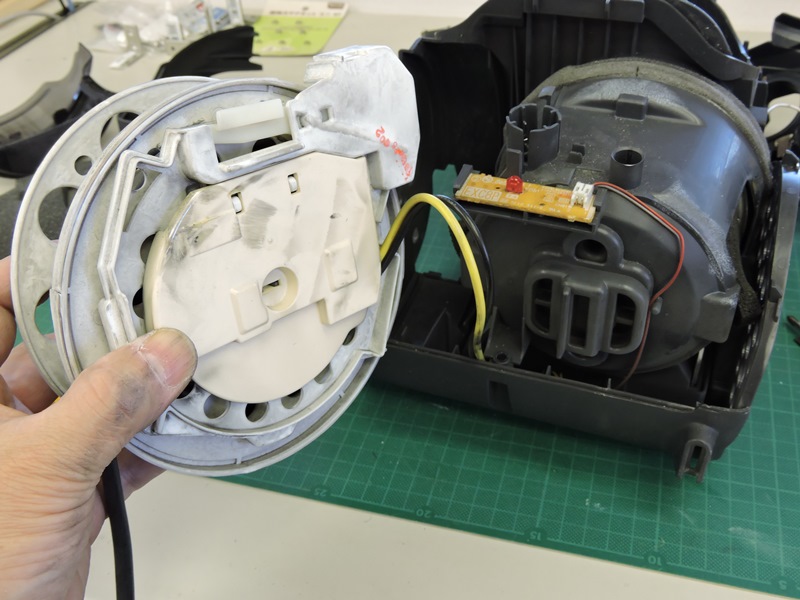

 コードリールを取り外します。ゼンマイバネが緩み、 コードが最後まで巻き取られなくなっています。 |
|

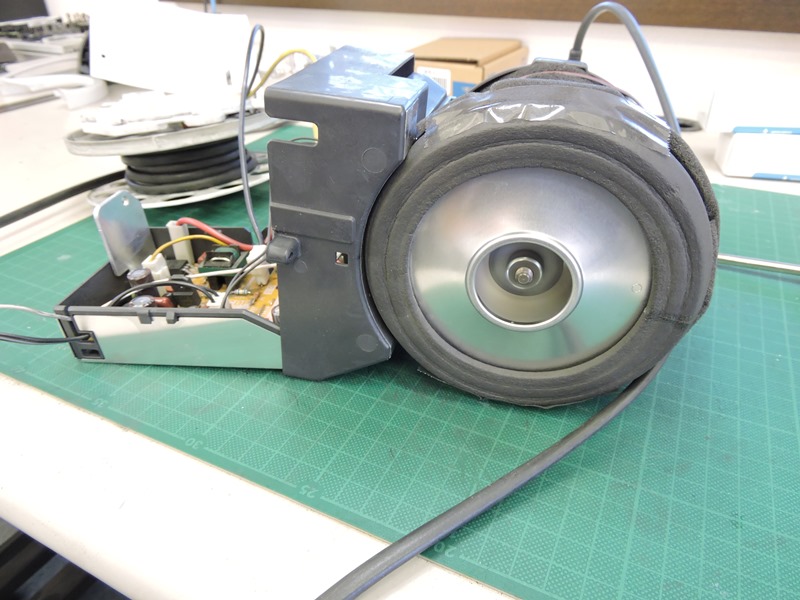

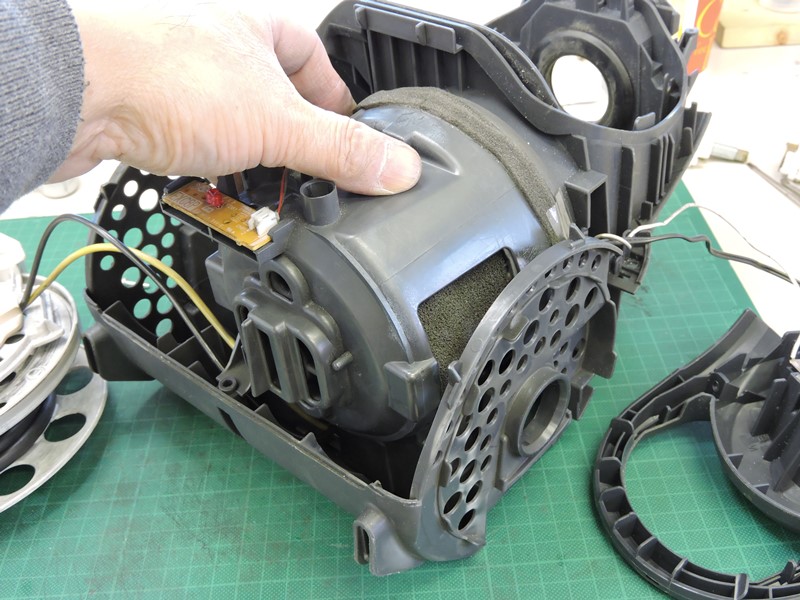

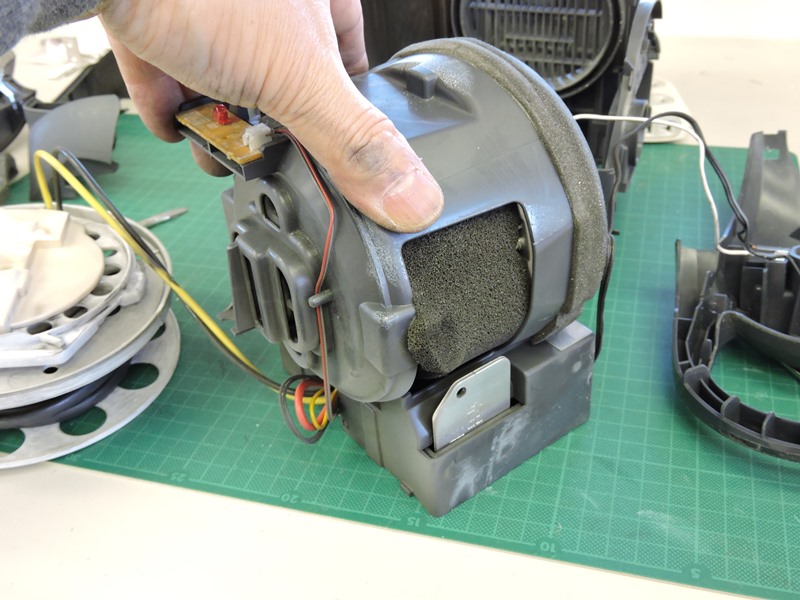

 ハウジングごとモータを取り出しました。 高回転・高出力の整流子電動機です。 |

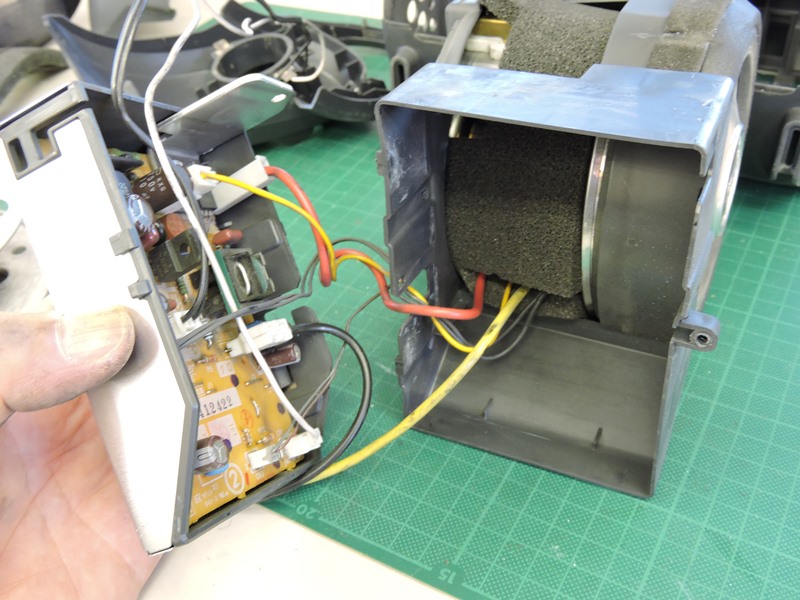

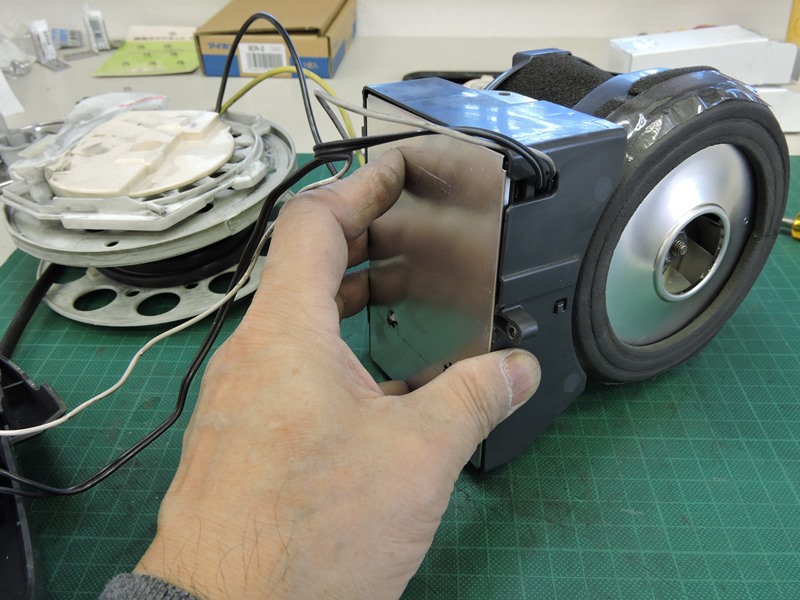

 金属板でシールドされたサイドの ボックス部分を引き抜きます。 |
|

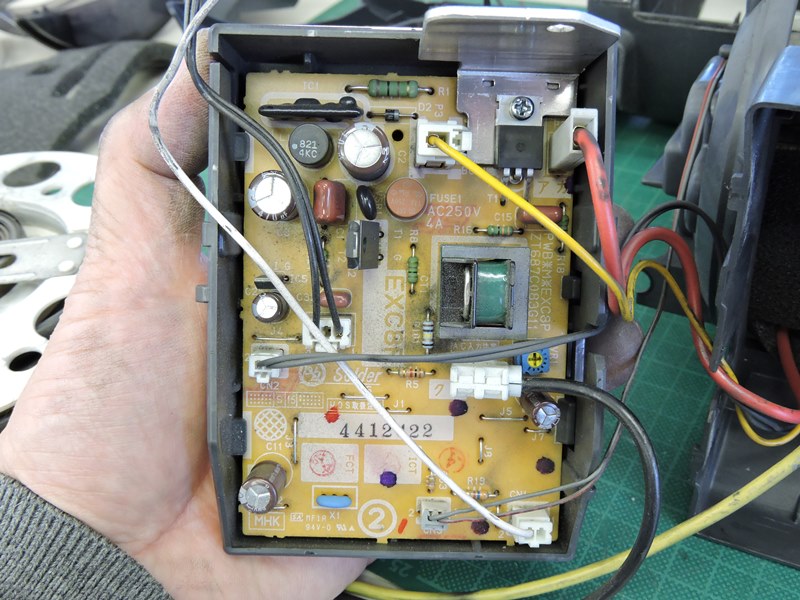

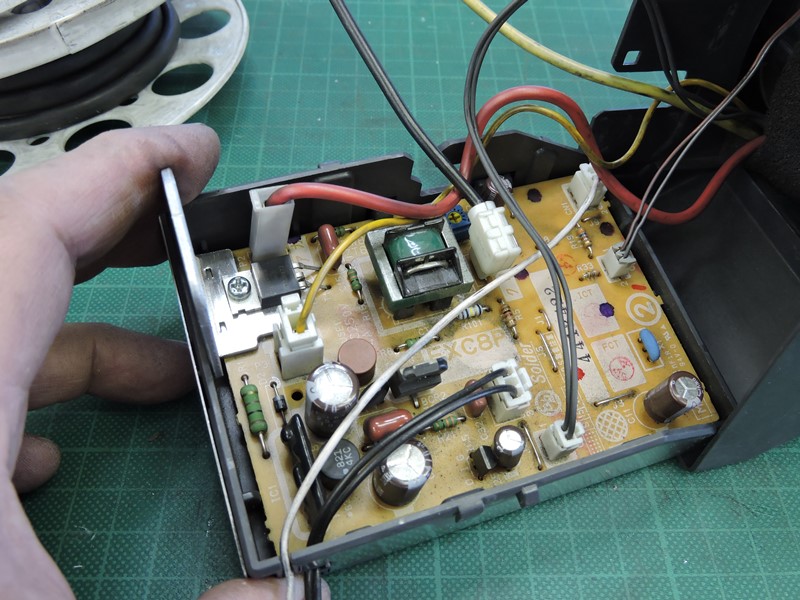

 ボックスの中にはモータの回転制御を行う基板が 収められています。外見上、特に損傷は見られません。 |
||

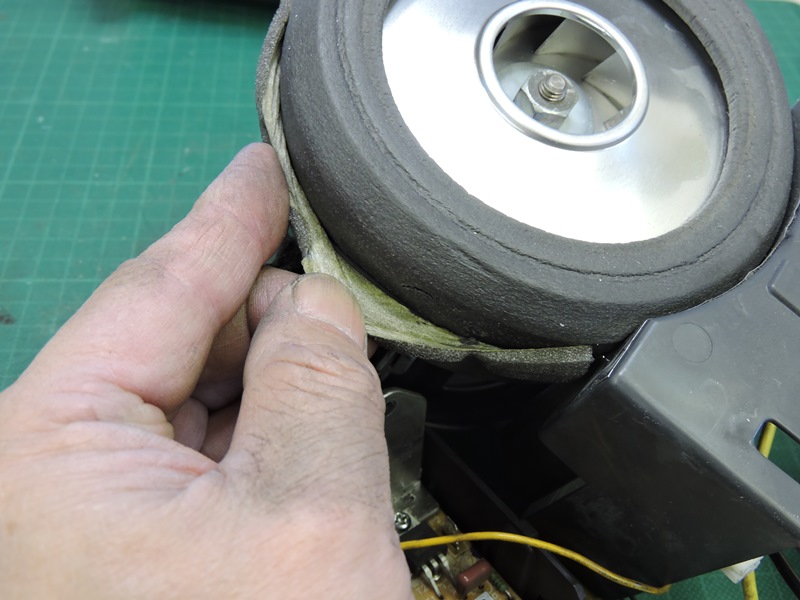

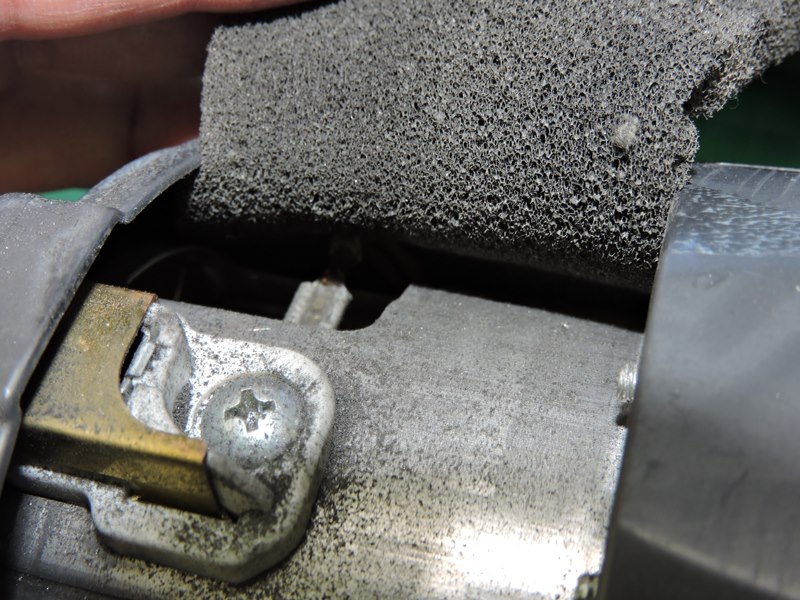

 モータの周囲は騒音低減用のスポンジシートでくるまれて います。掃除機の宿命で大量の埃を吸い込んでいます。 |

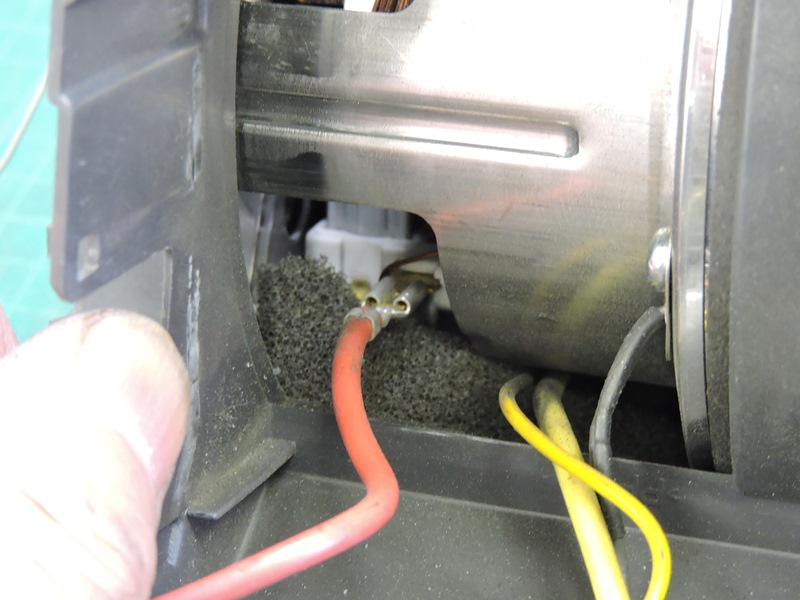

 ブラシ（整流子）への配線を確認します。 コードの損傷などもありません。 |
|
 モータ本体をハウジングから取り出します。吸い込み口の 前後は、ラバーシールで気密性が高められています。 |
 大量の埃・煤を落としながら モータが外れてきました。 |
|

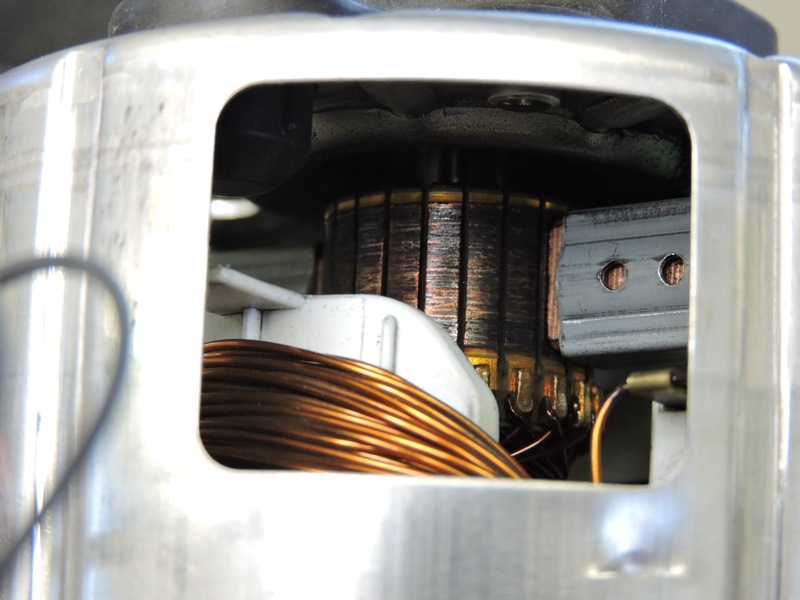

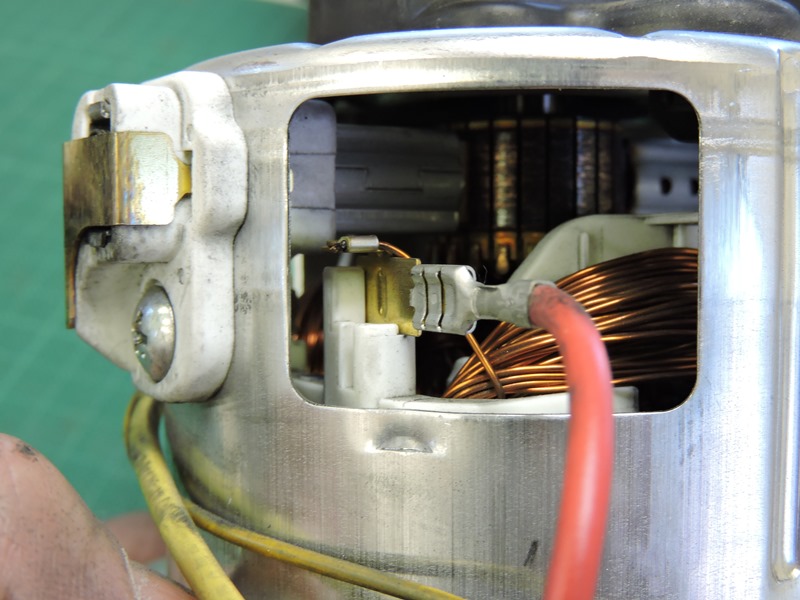

 ブラシ横の開口部から内部を覗いています。奥に整流子が見え、 ２方向からカーボンブラシがせり出して接触しています。しかし・・、 |
||
 カーボンブラシ先端の整流子との接触 部分で、何やら怪しい感じがします。 |

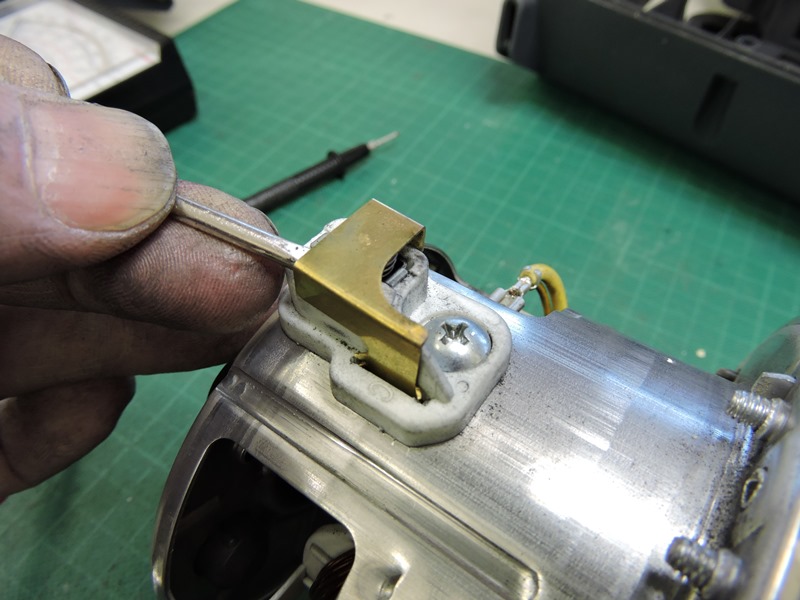

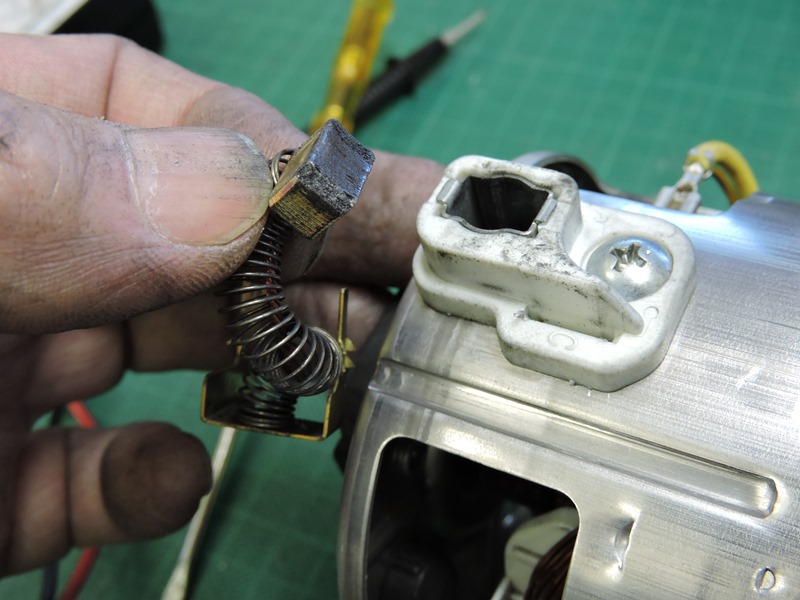

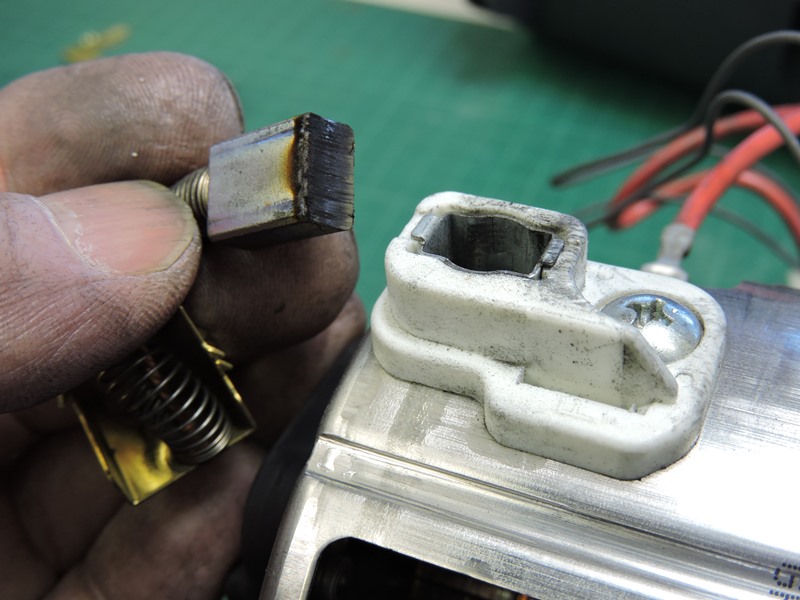

 保持金具を外して、押し込まれている カーボンブラシを取り出しました。 |
|

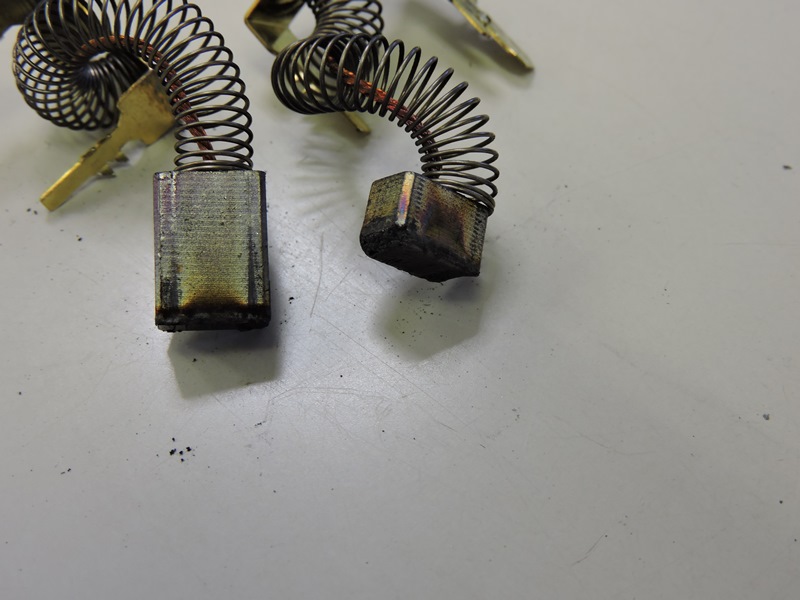

 ものの見事に摩耗しています。 特にこちら側の摩耗が深刻です。 |
 片側はかなり以前に摩耗限界を超えていた ようです。左右不均一な摩耗は不自然です。 |
|
 カーボンブラシの摩耗を発見した時点で、年末・年始にかかって しまいました。補修部品を発注するも到着に日数を要しました。 |
||

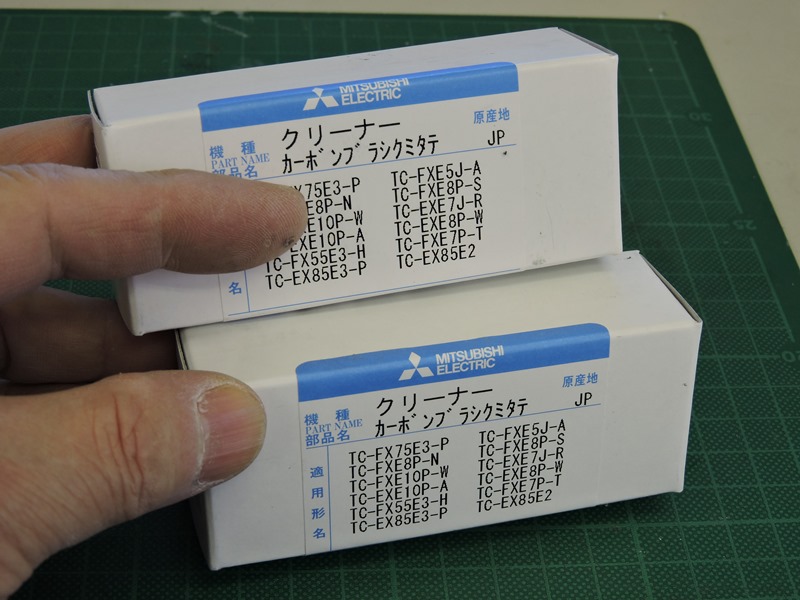

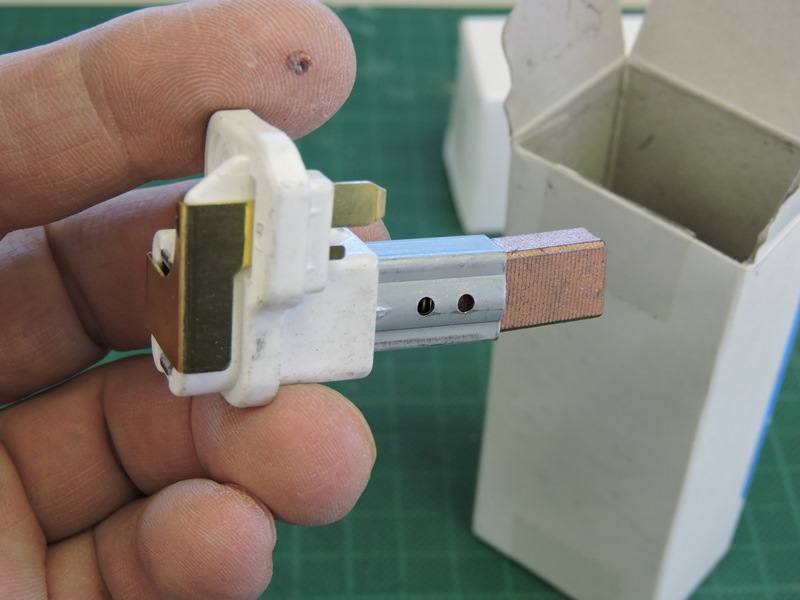

 新品の交換用カーボンブラシ（ユニット）です。ソケットと 一体になっており、ネジ１本・ドライバ１本で交換できます。 |
||

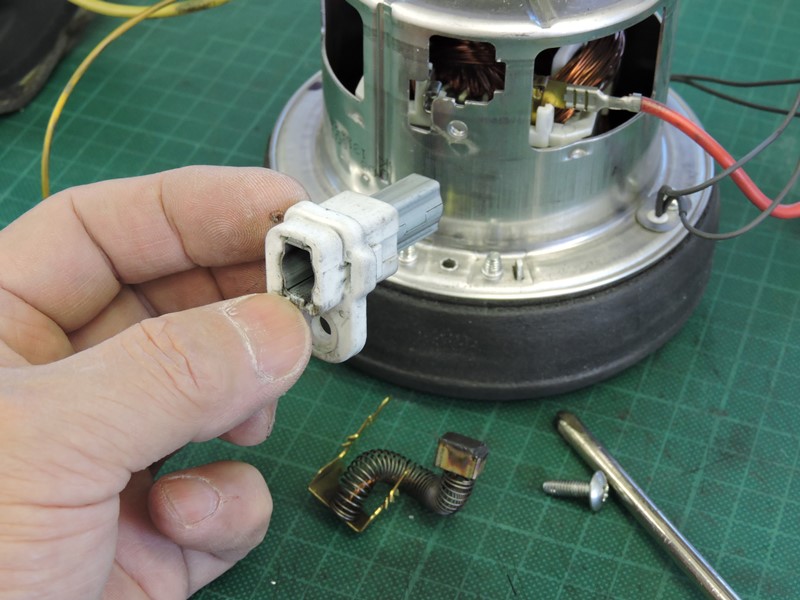

 元の劣化したユニットを取り外します。既にブラシは 抜いてあるので、残るソケットを取り出します。 |

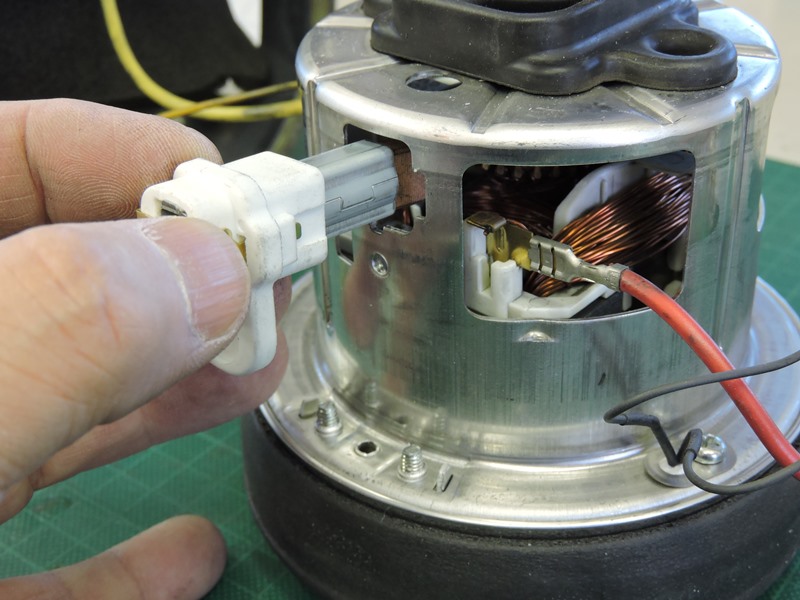

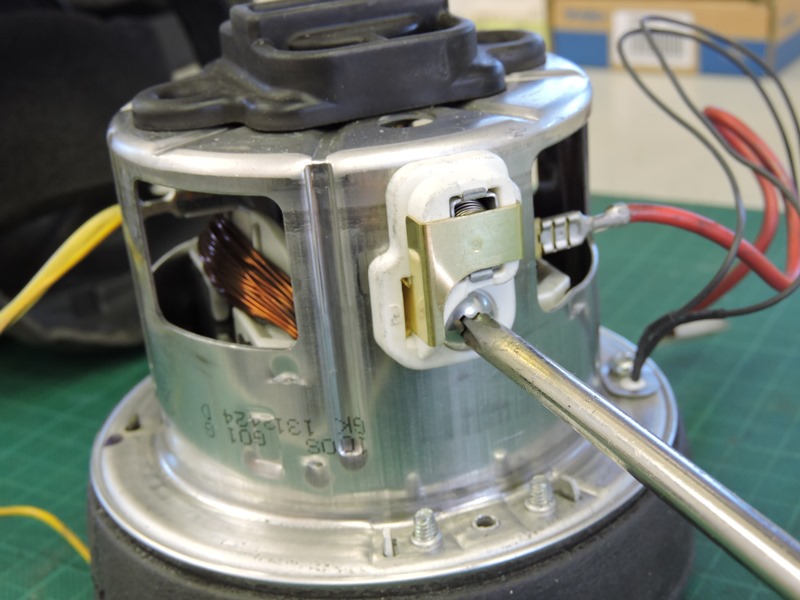

 新しいカーボンブラシを取り付けます。（ここ までの分解作業を除けば）実に簡単です。 |
|
 固定ネジを強く締め付けます。電源は 内側の金具経由で勝手に接続されます。 |
 開口部から整流子とブラシの接触具合を 確認します。正しくセットされています。 |
|
 取りあえず制御基盤周りの配線を 元に戻し、通電試験を行います。 |

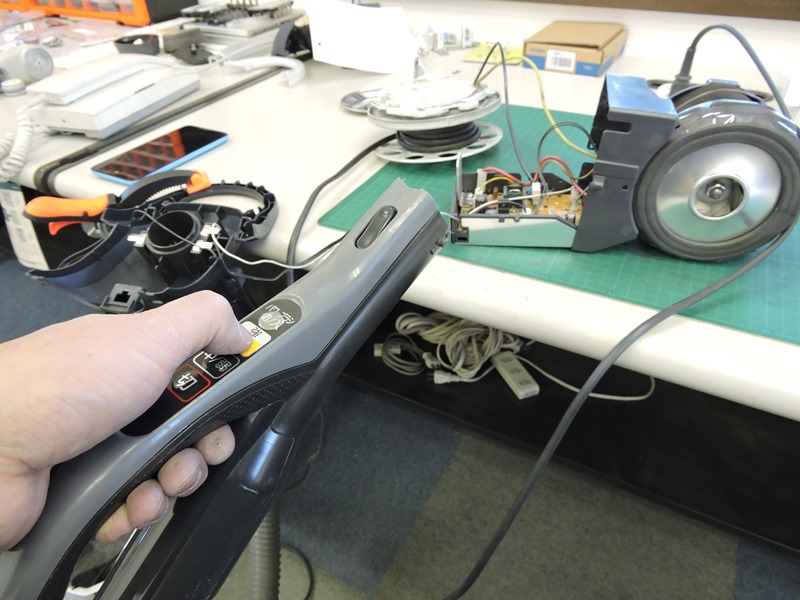

 手元スイッチを操作すると、小気味良い空気 圧縮音をたててモータが回転し始めました。 |
|
 カーボンブラシの劣化が、モータが回転しない原因であったことはこれで明らか です。つまり、手元スイッチを含め他の部分に問題はなかったことになります。 |
||
 メーカーサービスセンターの手慣れたエンジニアで あれば、真っ先にカーボンブラシを点検するのでしょう。 |
 時間や手間は余分にかかりますが、ダメモト守谷 工房は消去法でコツコツ点検するしかありません。 |
|

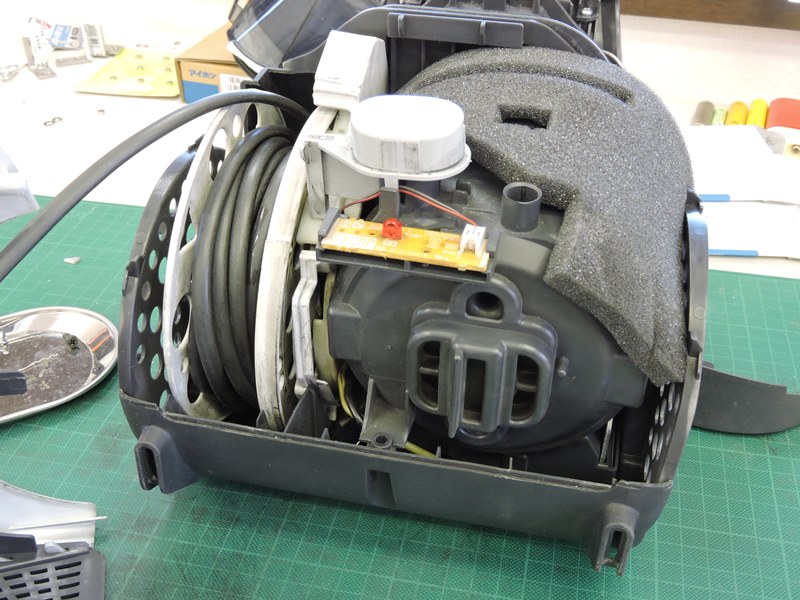

 ゼンマイバネを２割ほど締め上げ、電源 コードが最後まで巻き取られるようにします。 |

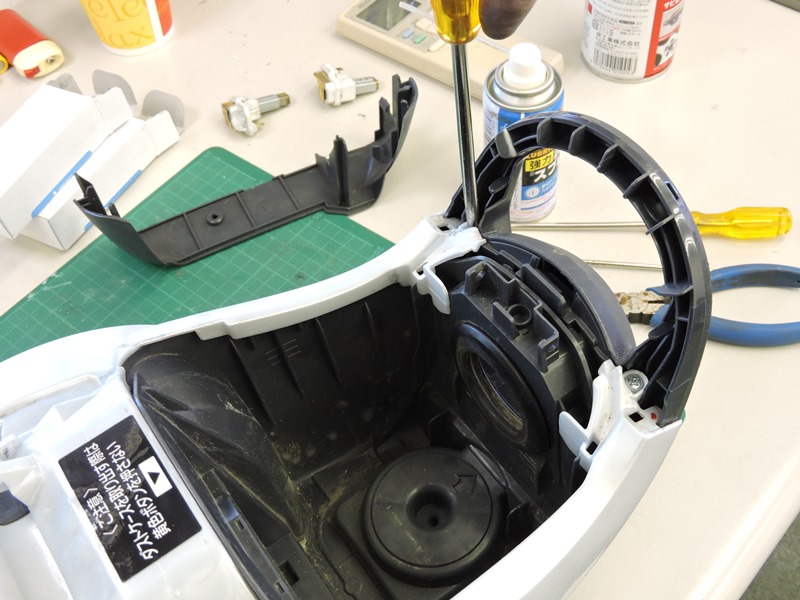

 分解に手こずった前部ハンドル 周りを、元通り組み上げます。 |
|
 タイヤを嵌め込む前に、本体の白い 樹脂カバーの汚れをクリーニングします。 |

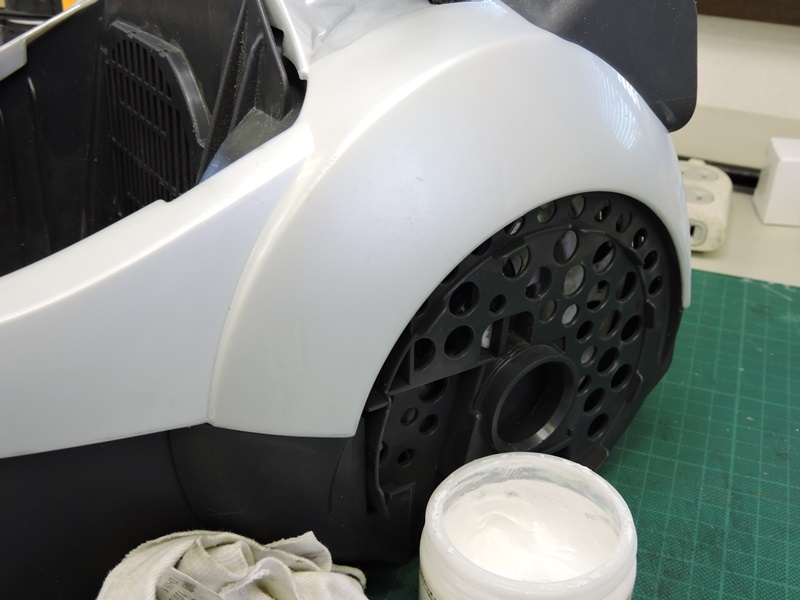

 衝突しながら付着した汚れなので、簡単 には落ちません。コンパウンドを使います |
|

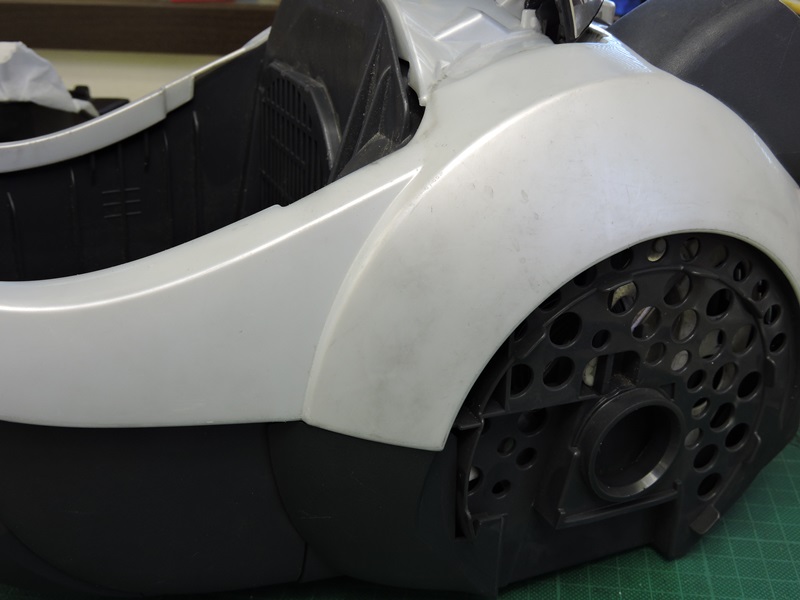

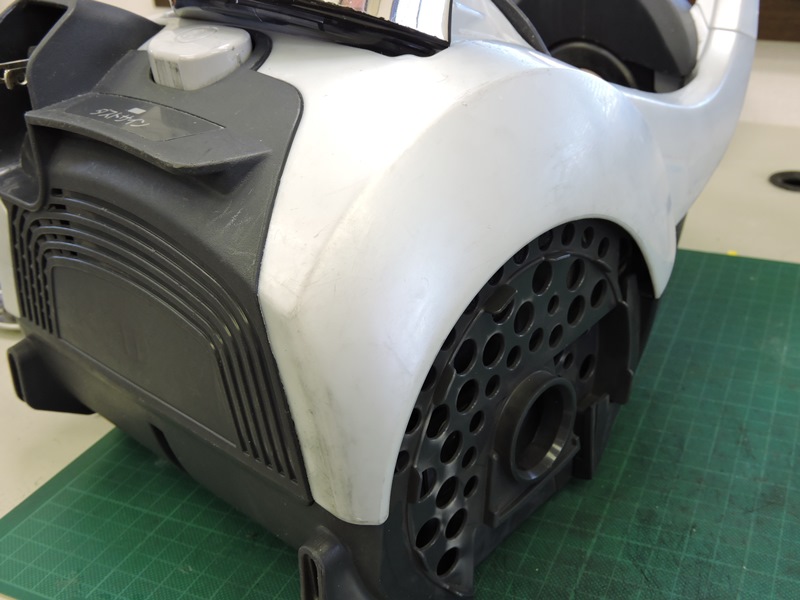

 収納時に垂直に立てておくため、背面 （立てた時の底面）もひどく汚れています。 |

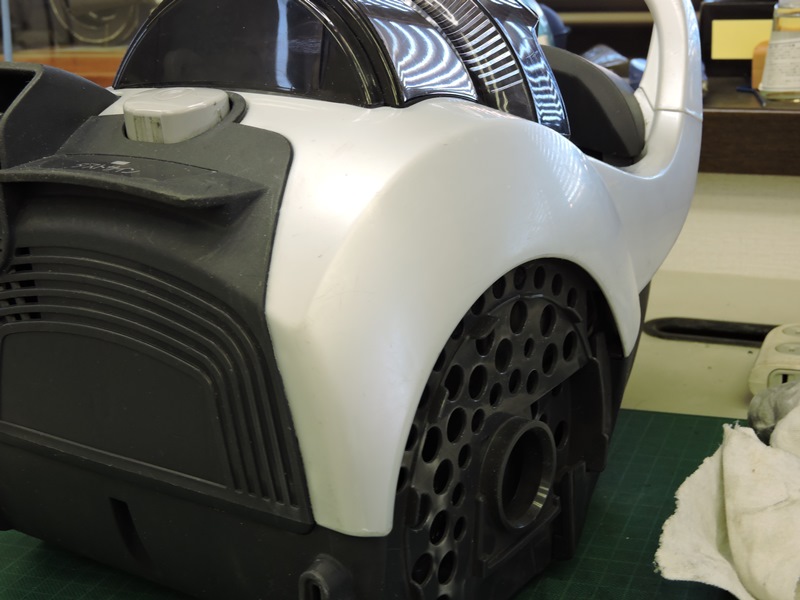

 完全には除去し切れませんが かなりの美肌になったと思います。 |
|

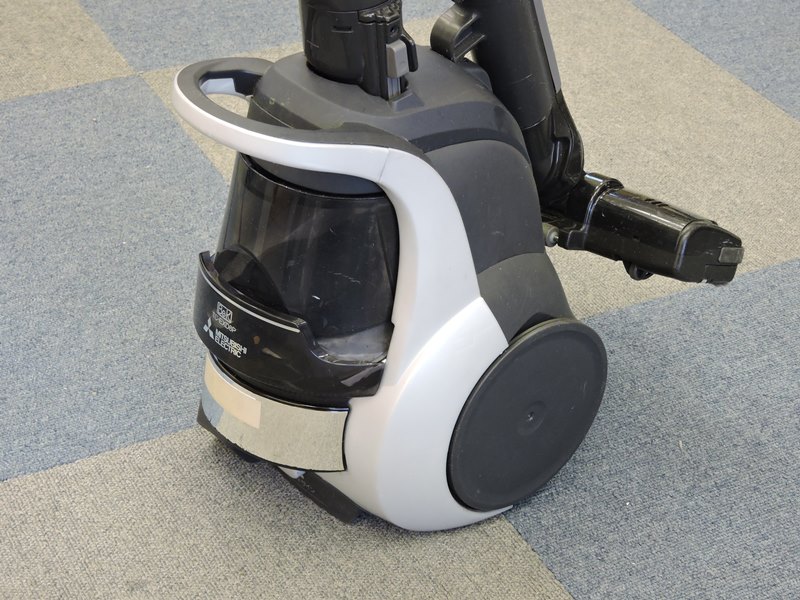

 この三菱製掃除機、「逃げるは恥だが役に立つ第８話」でガッキーが使っているのと同型 です（どうでもいい話）。アートディレクタの目に留まる無駄のない洗練されたデザインです。 |
||
|
||
