| ・電気掃除機パワーブラシ故障（２０１７．５．９） |
 以前に修理した三菱製電気掃除機はモーターの整流ブラシを交換しました。 前回とは逆に本体モーターには問題なく、ヘッドに内蔵されているパワー ブラシが動作しません。電気店に問い合わせたそうですが、修理代が高額に なるため買い替えを勧められたそうです。購入されてまだ３年未満です。 |
||

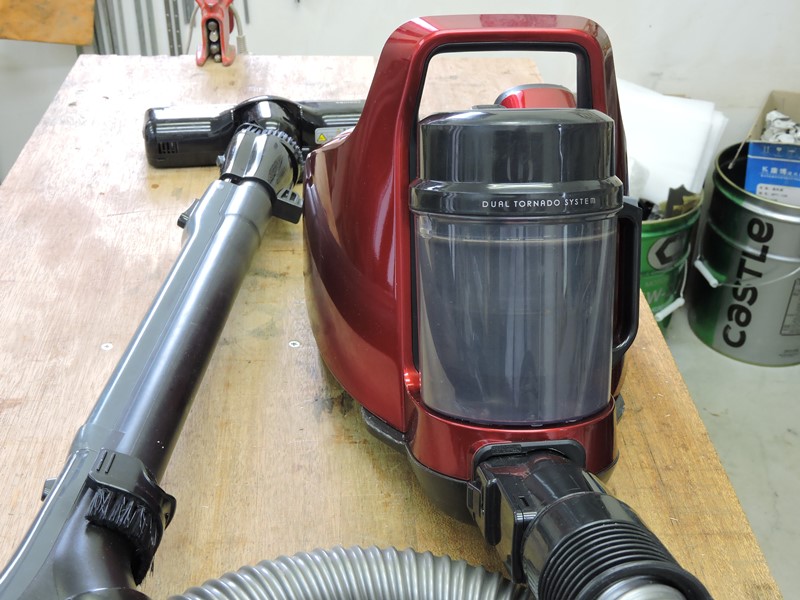

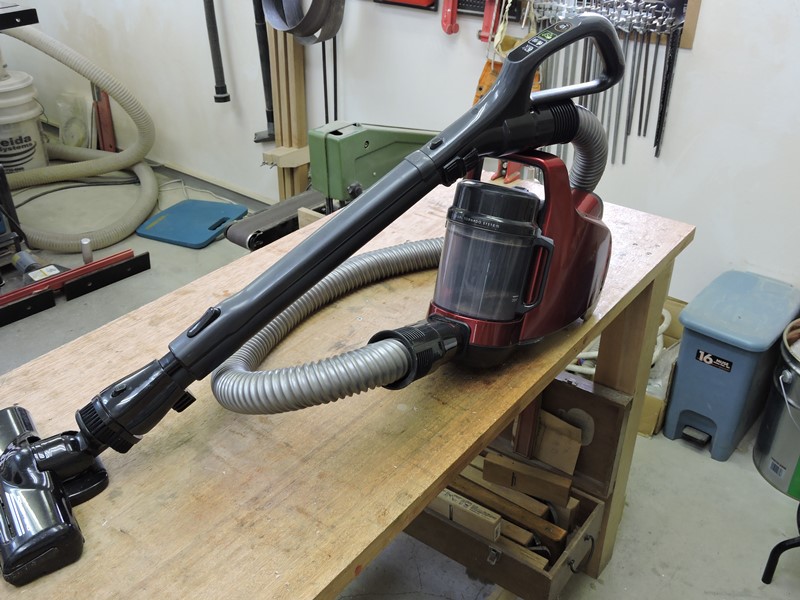

 東芝の定番商品トルネオ（ＴＯＲＮＥＯ）ミニ、 軽量高性能のサイクロン式掃除機です。 |

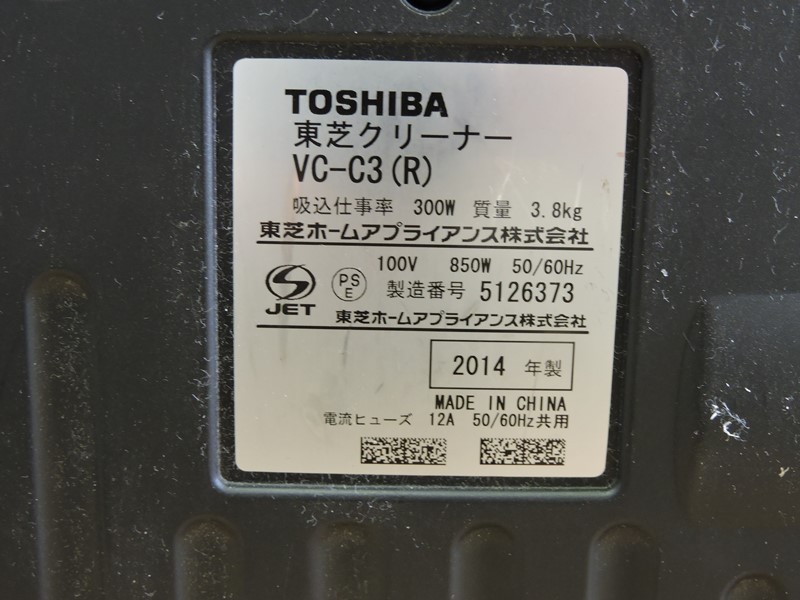

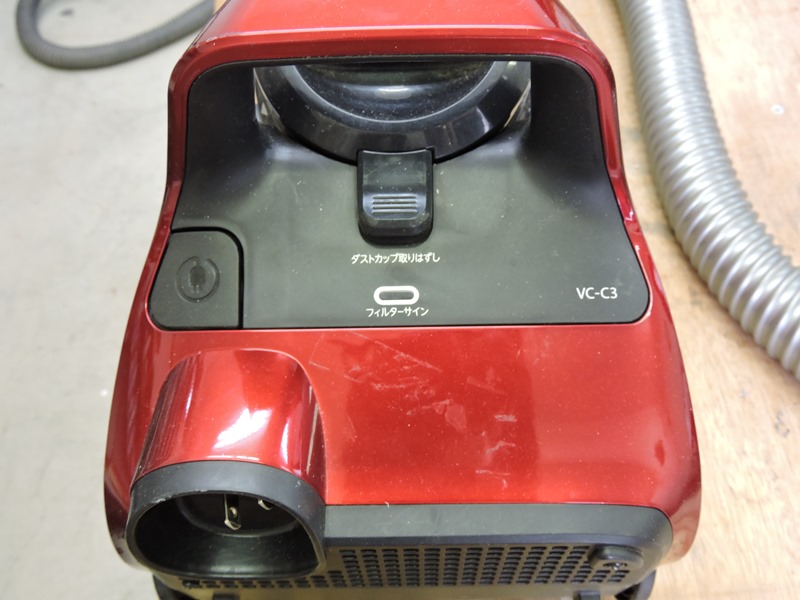

 型式「ＶＣ－Ｃ３」、東芝の現行製品です。 ホース部分を除く本体質量は２．３ｋｇです。 |
|
 動作確認を行います。本体モーターは 強・弱とも正常に回転しています。 |

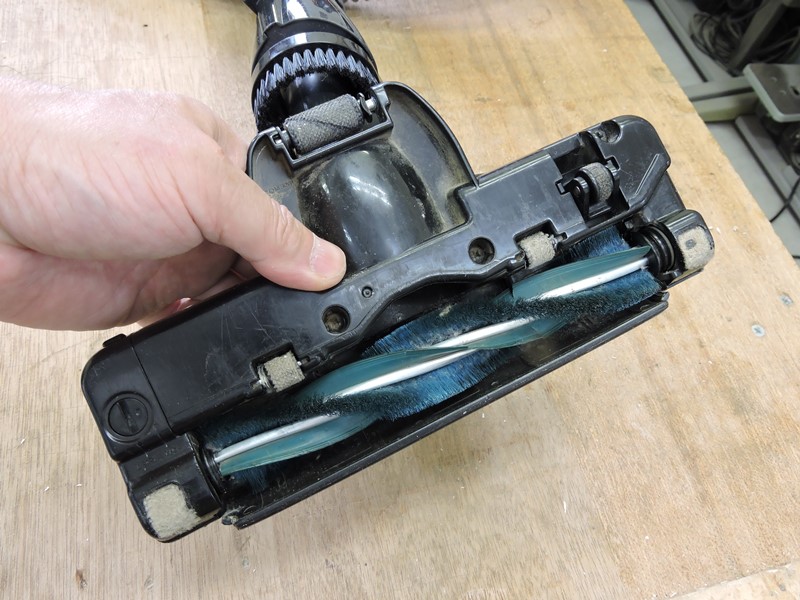

 ヘッドに内蔵されているパワーブラシが動作 （回転）しません。お聞きしていた通りです。 |
|

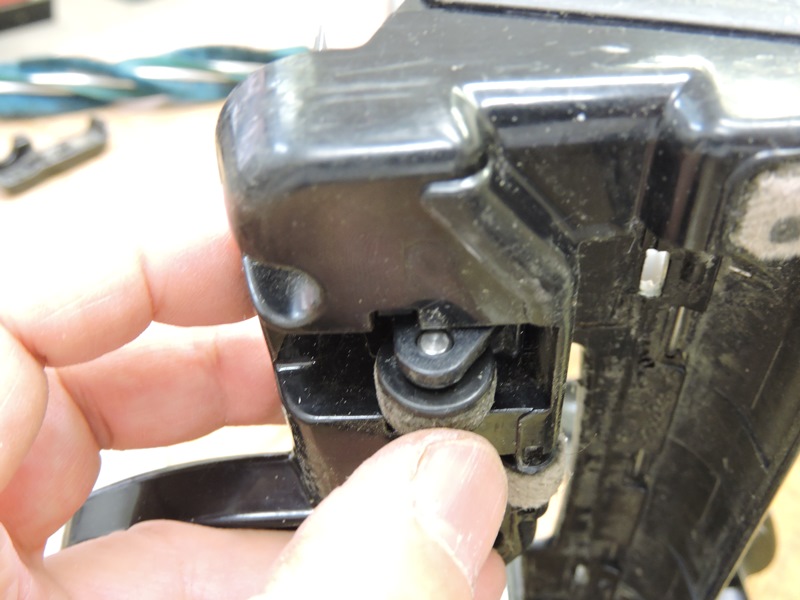

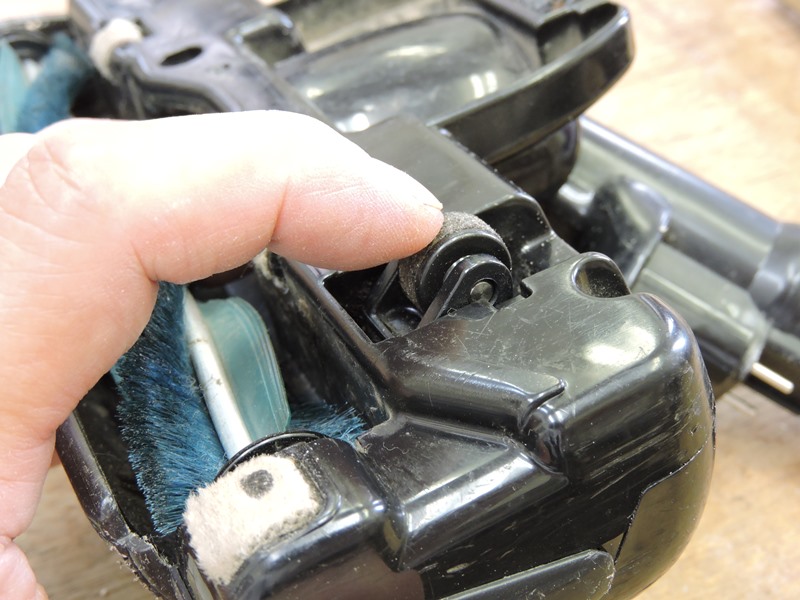

 この小さな車輪が床面に接し、中に押し込まれる ことでパワーブラシが回転しますが、固着しています。 |

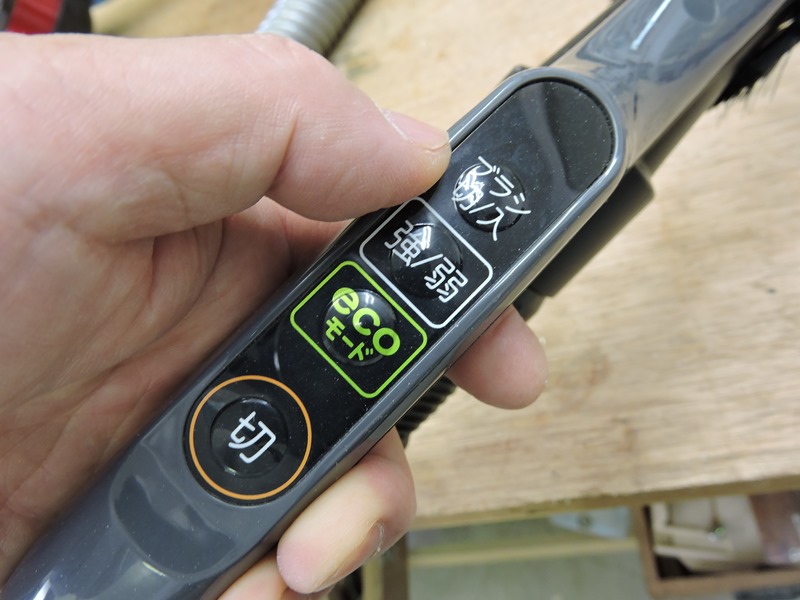

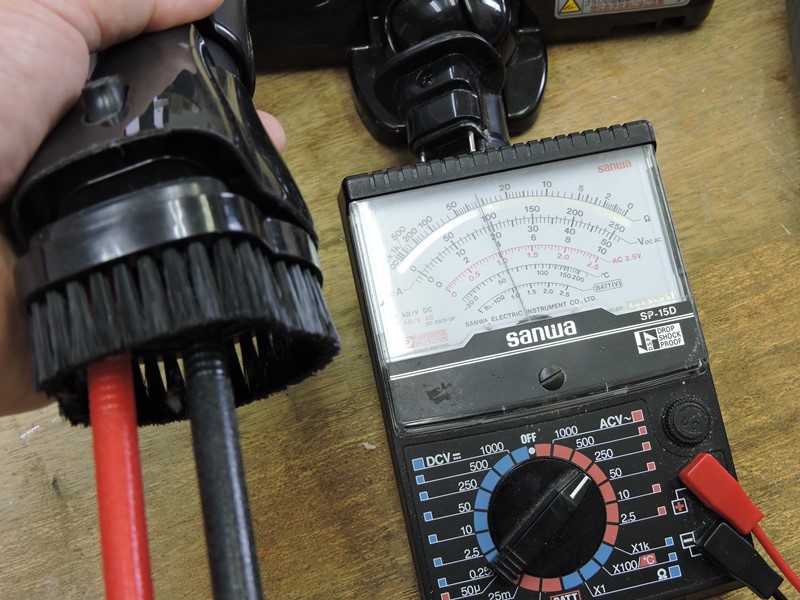

 ヘッド手前の延長ホース端に電源が供給されているか 確認します。手元スイッチを入れると電圧がかかります。 |
|

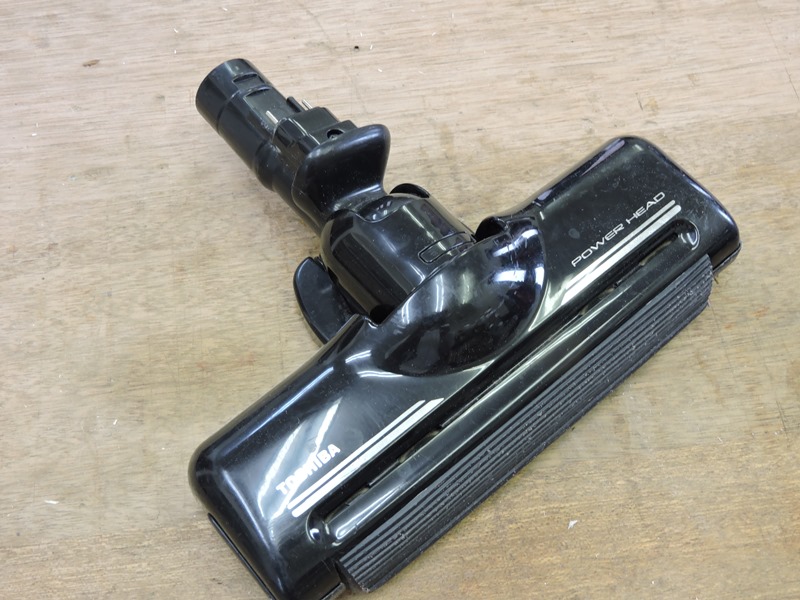

 明らかにヘッド内部に問題があります。 分解して原因を究明し、修理します。 |

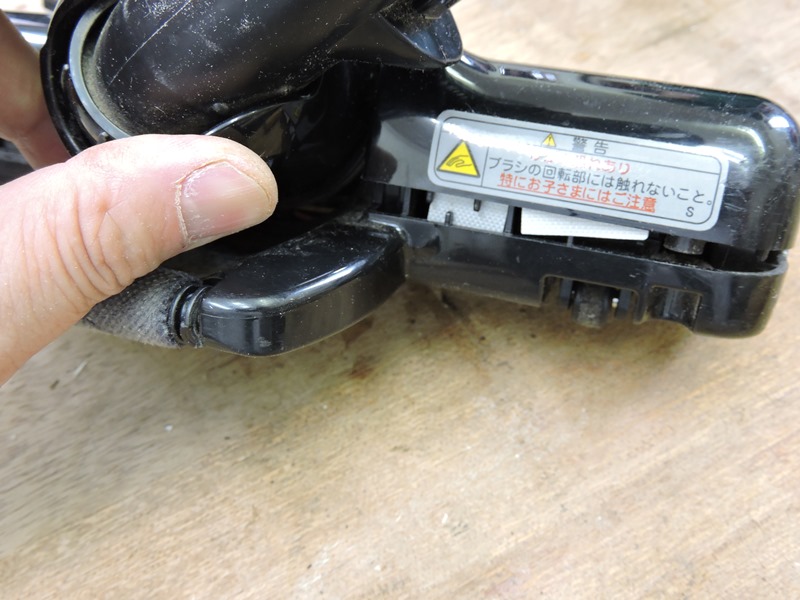

 ヘッド裏側（床面側）の端にメンテ用の カバーが付いています。簡単に外れます。 |
|

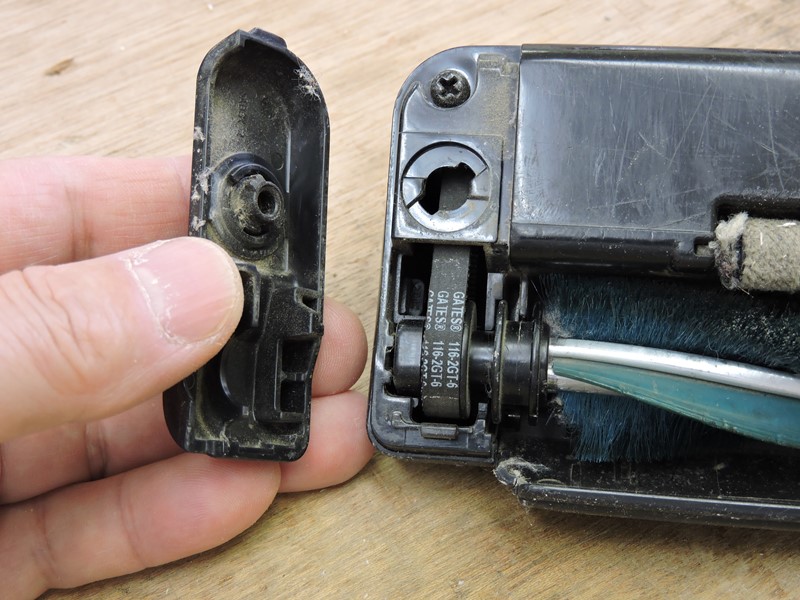

 カバーを開けるとモーターからパワーブラシに回転を 伝達するベルトが現れます。埃が集積しやすい部分です。 |

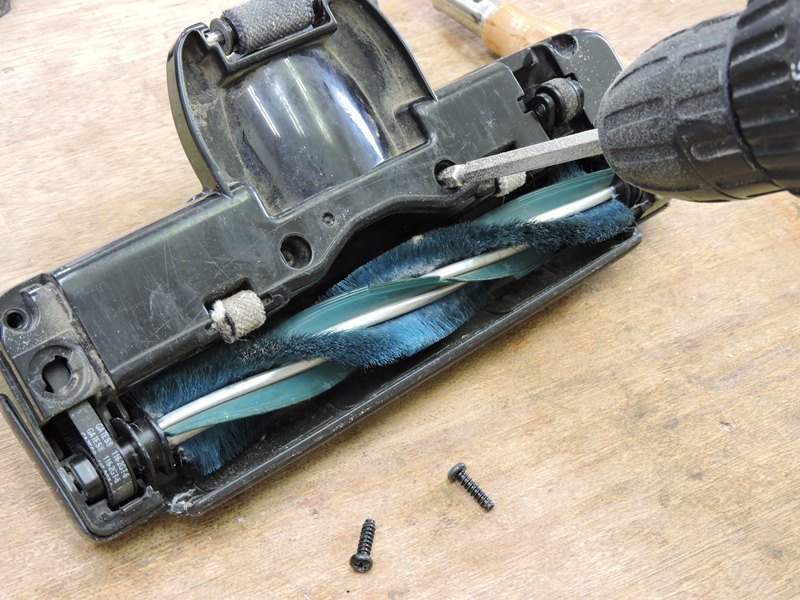

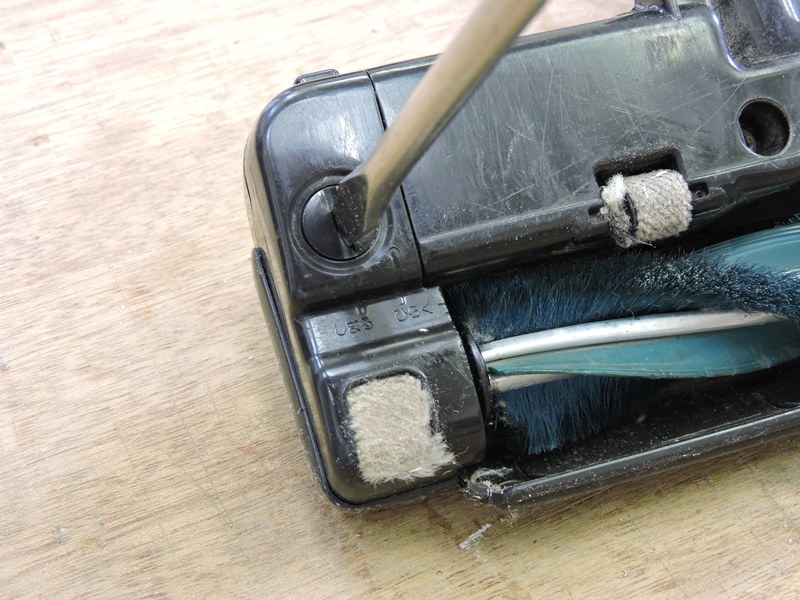

 ヘッドを構成している上下のカバーを 分離するため、固定ネジを緩めます。 |
|
 先にパワーブラシ自体を ヘッドから取り外しておきます。 |

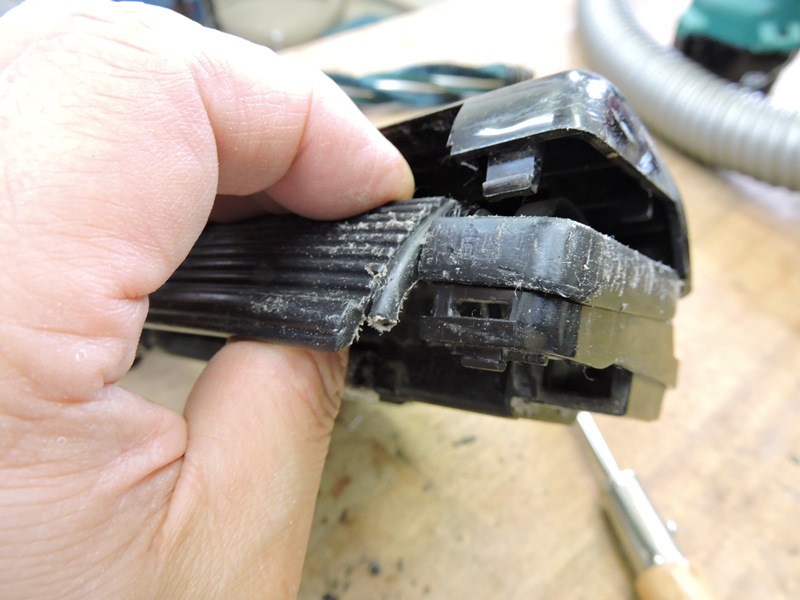

 上下カバーは一部爪による篏合が あるようで、固く噛み合っています。 |
|
 塩ビ製の化粧カバーに隠れて 左右に１個ずつ爪がありました。 |

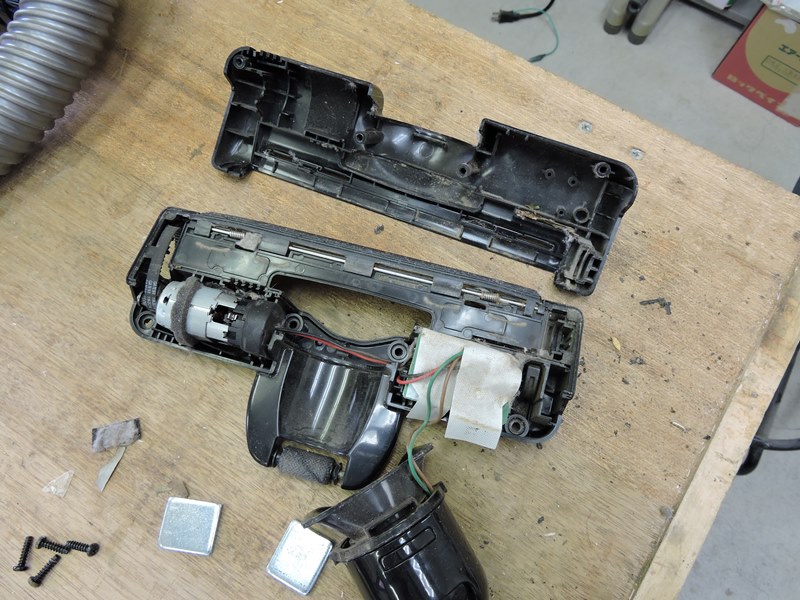

 ヘッド左端にブラシ回転用の小型モーター、右端に バランスを取るウェイトが組み込まれています。 |
|

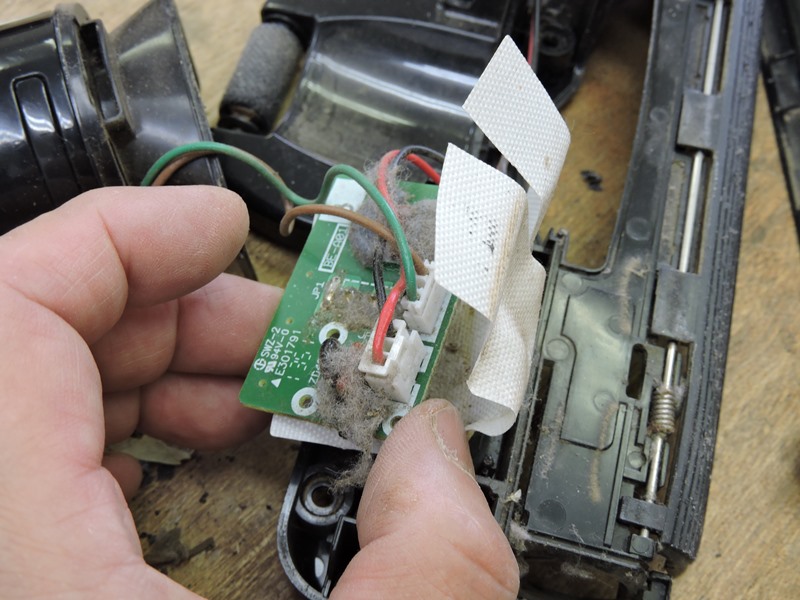

 電源供給コードとモーターの間に 簡単な回路基板が入れられています。 |

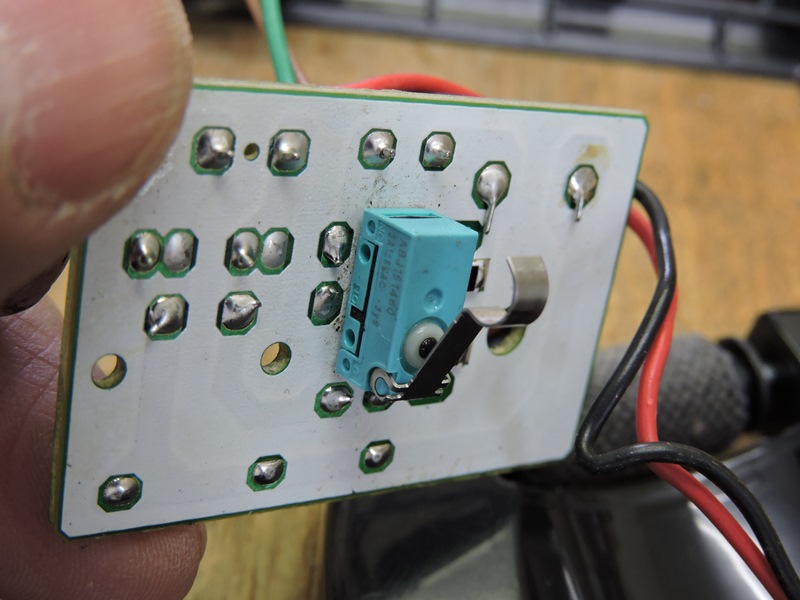

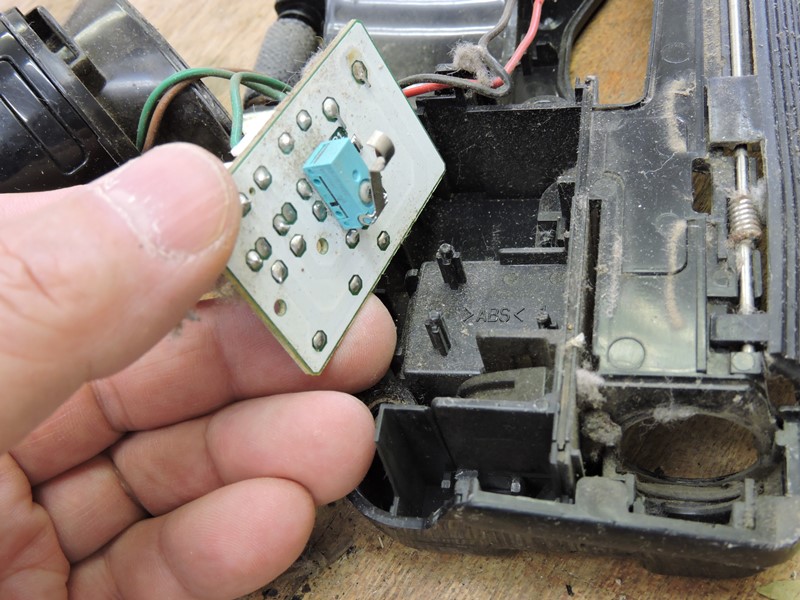

 基板上にはノイズキラー用のコンデンサ、裏側に ＯＮ・ＯＦＦ用のマイクロスイッチが取り付けられています。 |
|
 ヘッドが床面から離れていると、小型車輪は外に 出たままで、マイクロスイッチはＯＦＦになります。 |

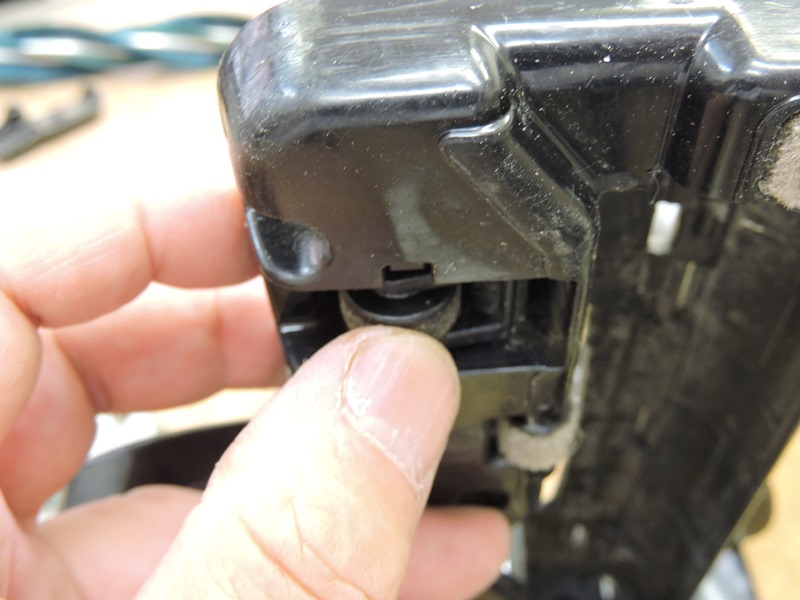

 分解の途中で引っ掛かりが取れたのか、小型車輪は 中に入るようになりました。スイッチがＯＮになります。 |
|

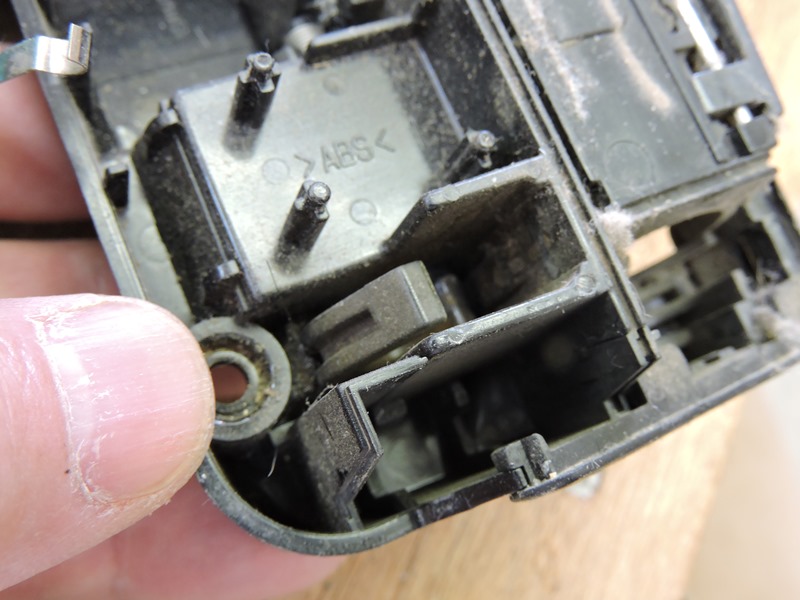

 車輪が外に出た状態での ヘッド内側にある爪の位置です。 |

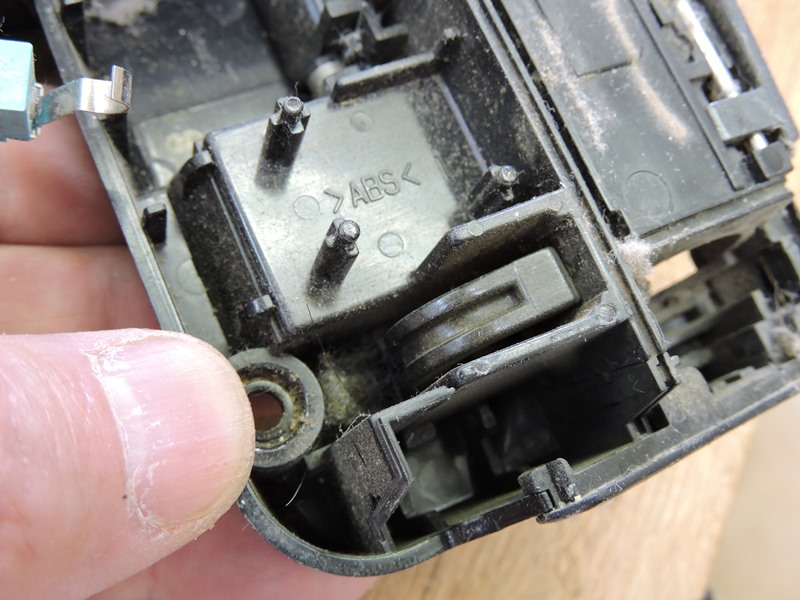

 車輪が押し込まれた状態での位置です。実際にマイクロ スイッチを動作させるのは、写真上方にある別の爪です。 |
|
 修理作業をしやすくするためにも内部を一度清掃します。 集積している塵や埃は掃除機で簡単に取り除けます。 |
||
 おそらく水分を含んだゴミも通過しているのでしょう。 内部全面にこびり付いた汚れが残っています。 |

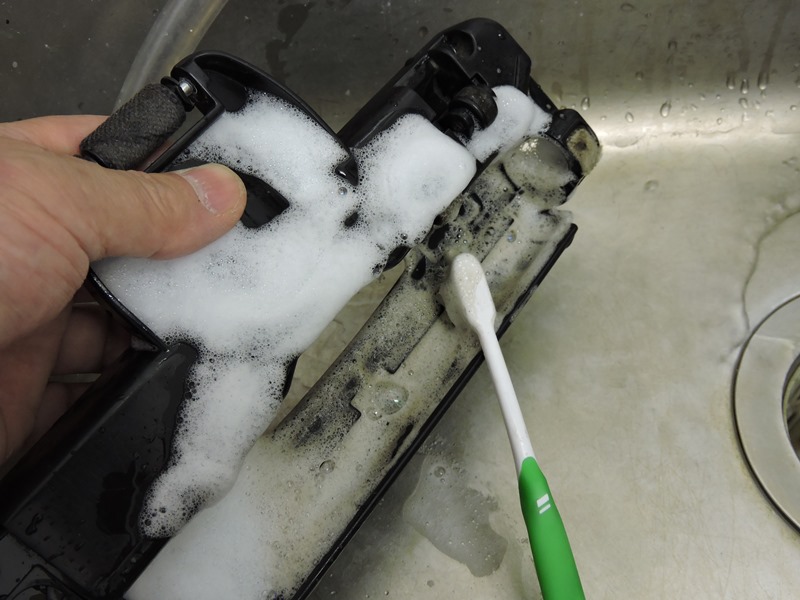

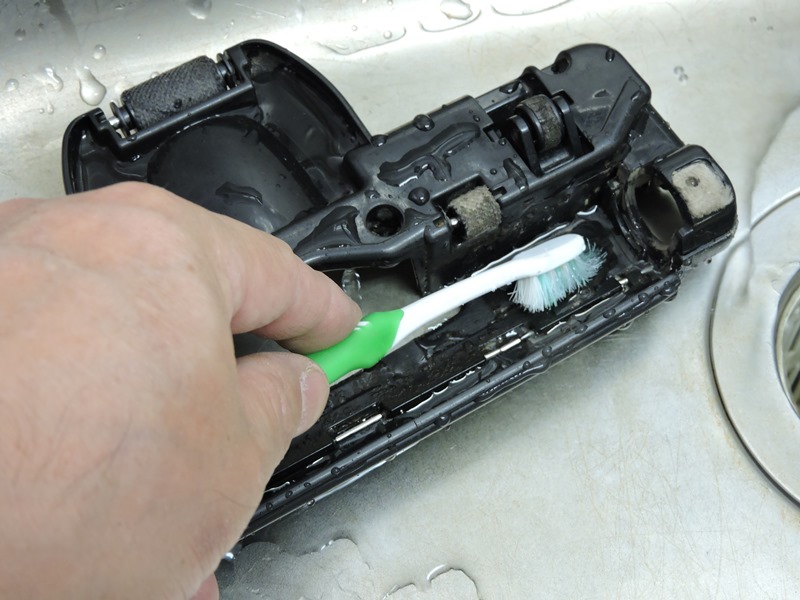

 ブラシを使って水洗いする必要があります。 濡れると支障のある部品は取り外しておきます。 |
|
 油分を含んでいるのか水洗いでも落ちない 汚れがあります。中性洗剤を使用します。 |
 固着していた汚れも完全にこそぎ落しました。 パワーブラシ軸受部の収まりも改善されるでしょう。 |
|

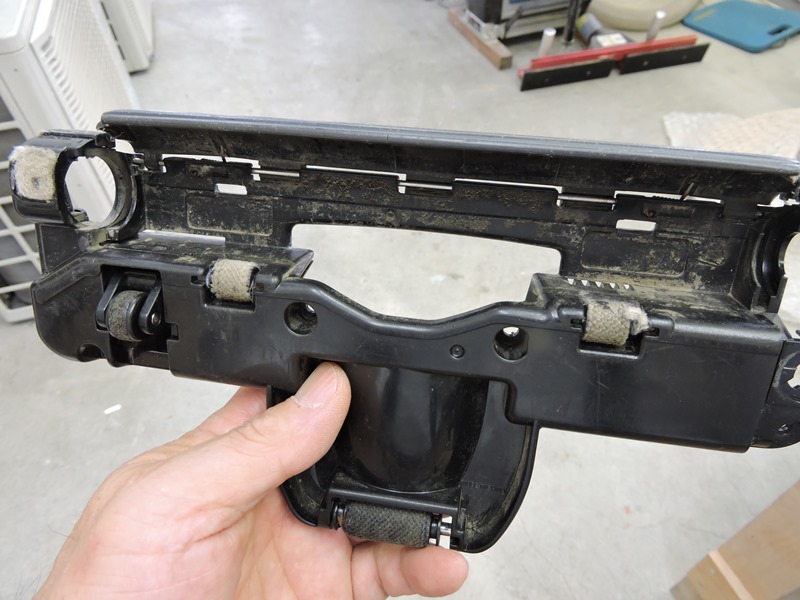

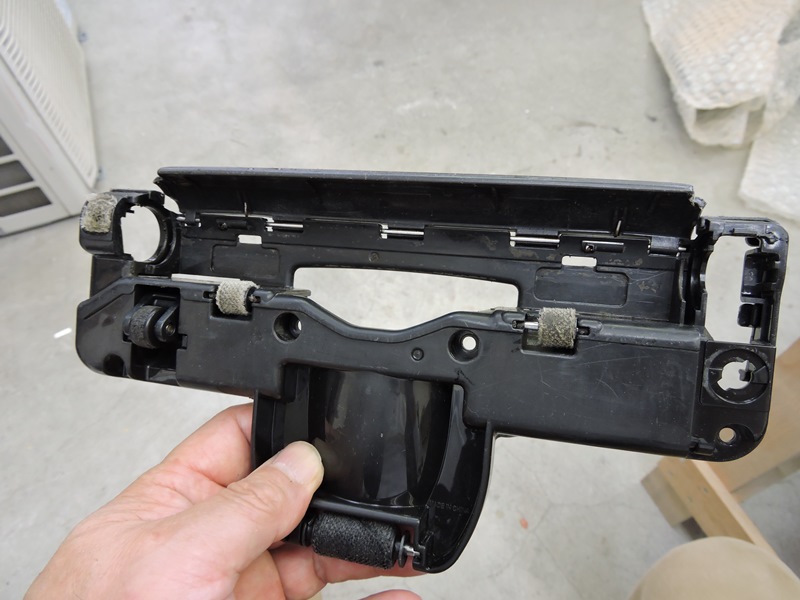

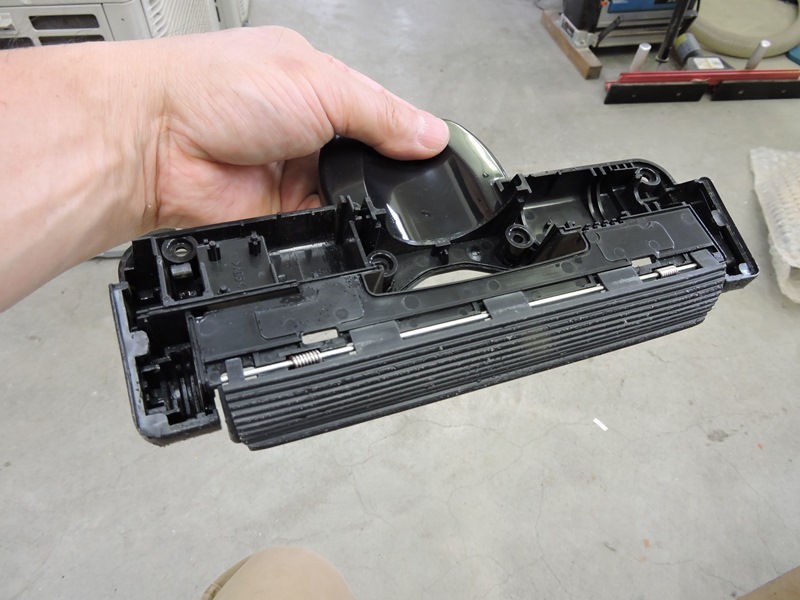

 ヘッド下側（床面側）カバーの上面です。通過するゴミに常に晒されている 下面に比べ汚れの程度は小さく、ほとんどが吹き込んだ軽い埃です。 ここでいったんヘッドを組み上げて動作確認をするも、パワーブラシの 動作が非常に不安定です。モーターが確実にＯＮ・ＯＦＦされていません。 |
||
 今回も楽勝の修理とは行かないようです。 このマイクロスイッチに問題があります。 |

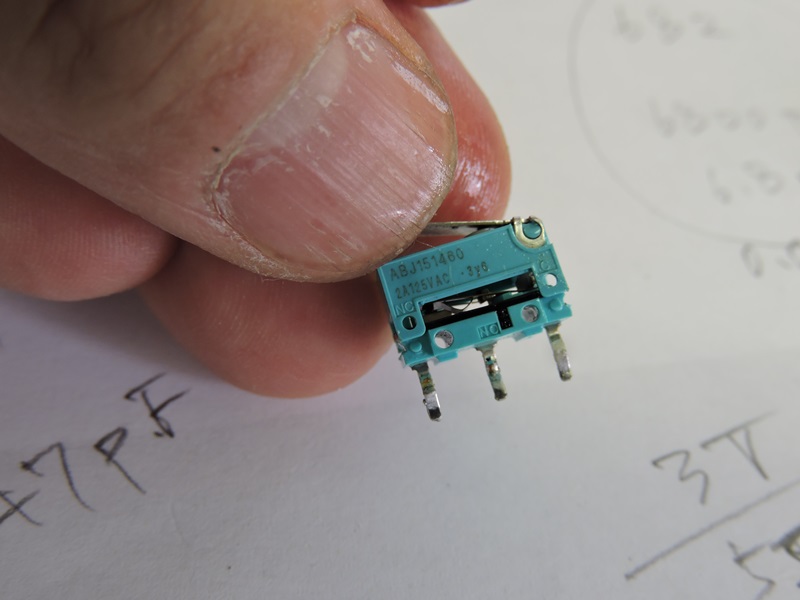

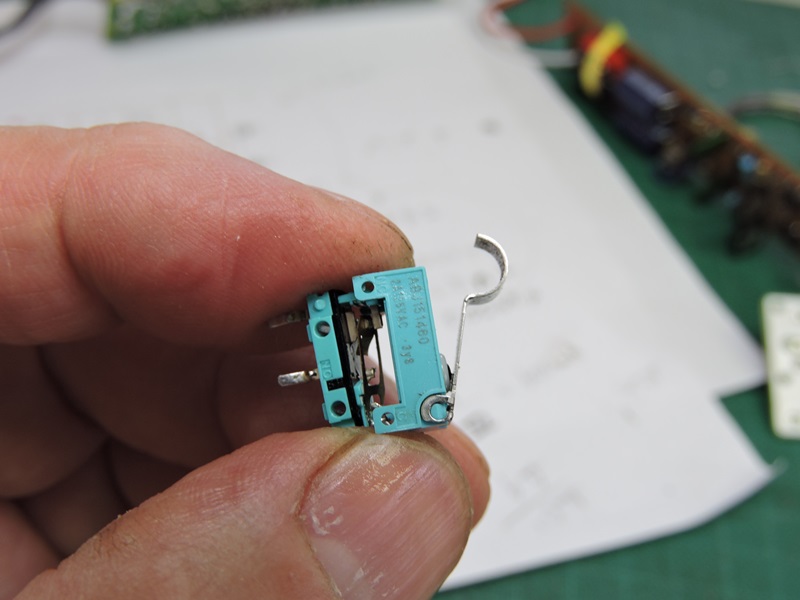

 厳しい環境下（掃除機ヘッドの内部）で使用 されるため、防塵仕様の堅牢な構造です。 |
|
 ４隅にある小さな篏合に、カッター ナイフの刃先を入れて僅かに広げます。 |
 分解と同時に内部の部品が本体から脱落・ 落下し、構造が分からなくなることがあります。 |
|
 注意深くスイッチ本体を上下に分離 します。幸い部品の落下はありません。 |

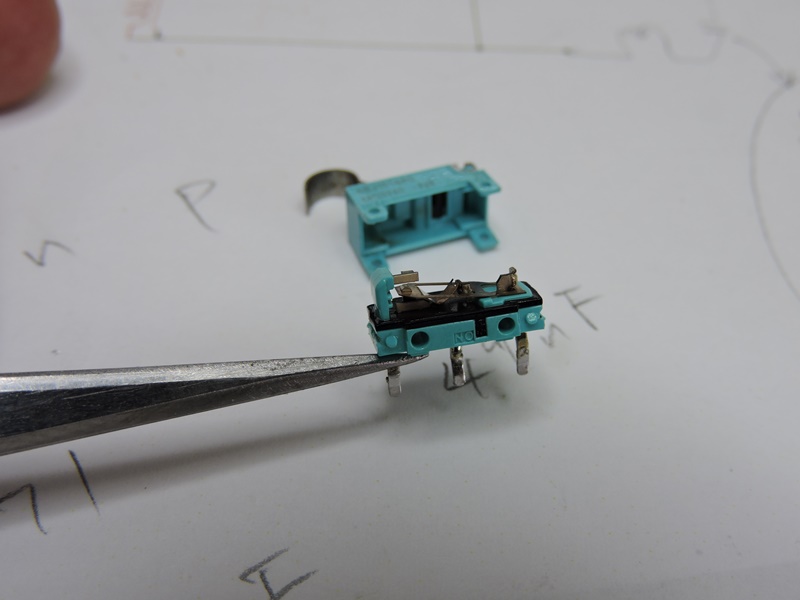

 意外と簡単な構造をしています。スプリングを 兼ねたＯＮ・ＯＦＦ切片が１枚だけです。 |
|

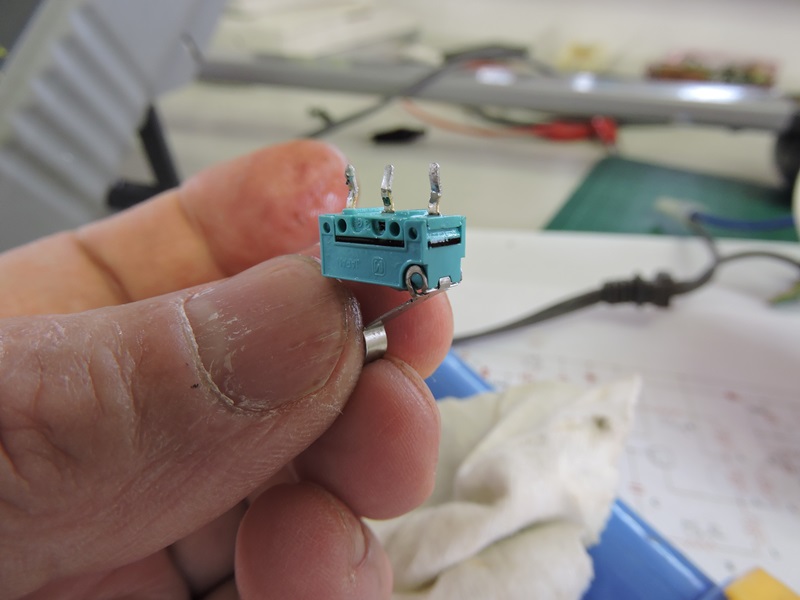

 ＮＯ（Ｎｏｒｍａｌ Ｏｐｅｎ）側の接点が 黒く汚れています。研磨しておきます。 |

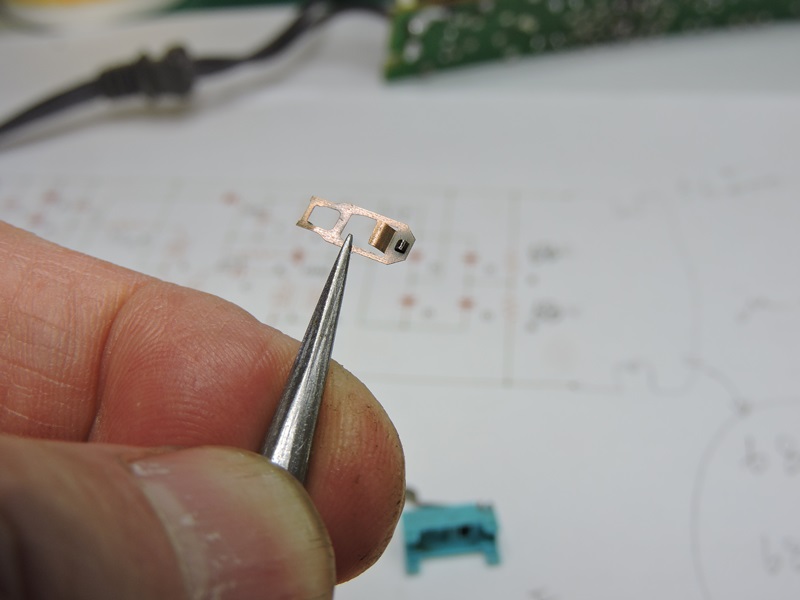

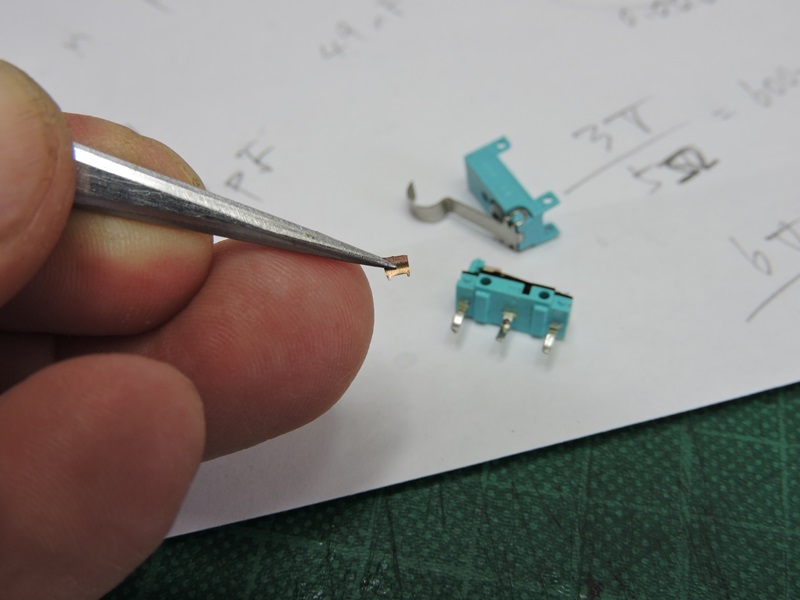

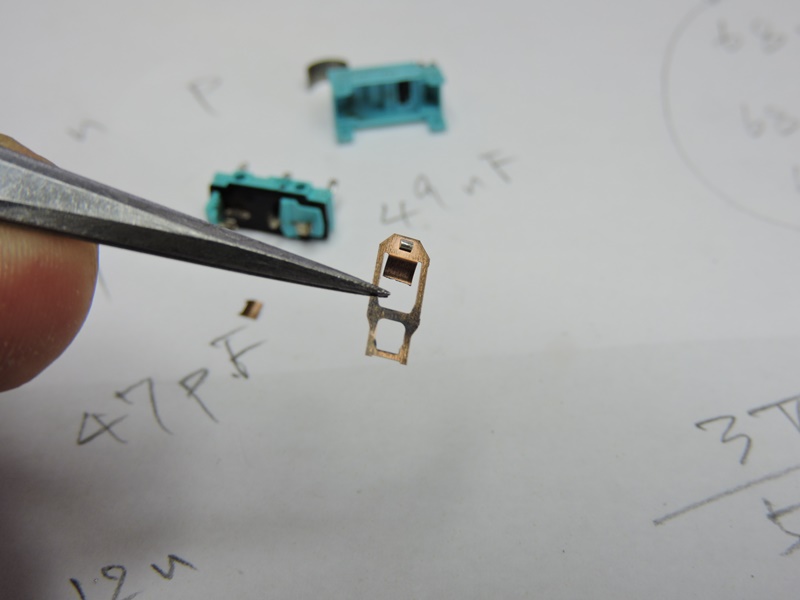

 内部に小さな破片が残っています。 切片の一部が破断したものです。 |
|

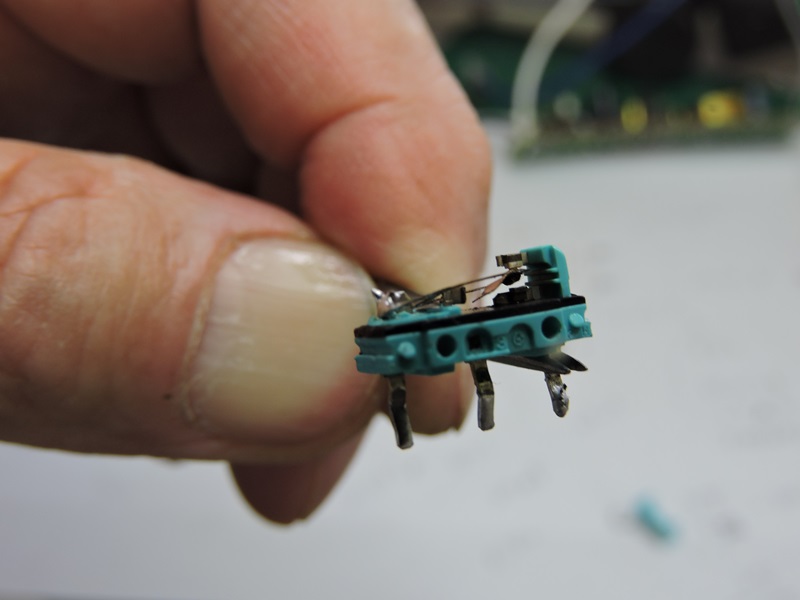

 切片の一部が破断したため、スプリングとしての機能が失なわれ、 内部で切片として自立することができなくなっています。新しい 部品に交換すべきですが時間と費用が必要です。応急的修理と して、切片の根元をコモン端子に半田付けにより固定します。 |
||
 銅合金製の切片自体が弾性に富んでいるので、金属疲労による破断が 起こらない限り当分の間使用できるはずです。ＮＣ（Ｎｏｒｍａｌ Ｃｏｎｔａｃｔ）側は 使用されていないので、接触状態を憂慮する必要はないと考えられます。 |
||

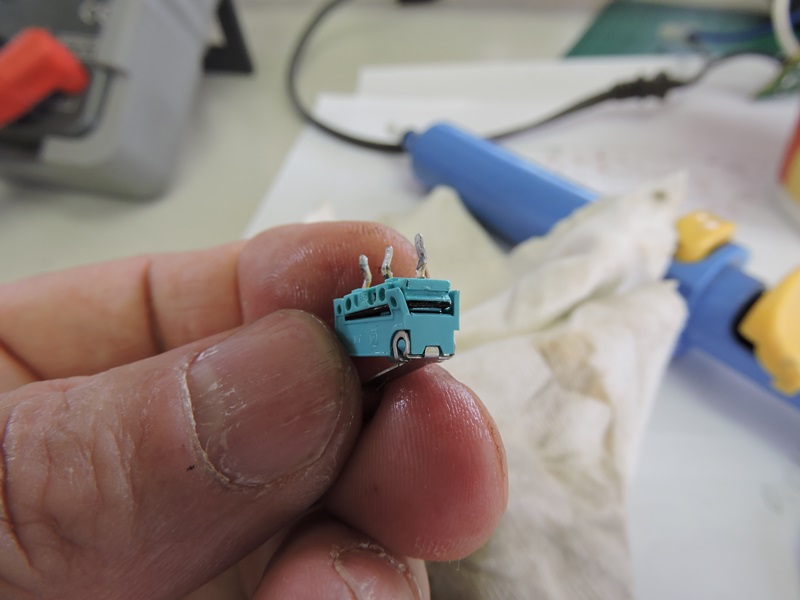

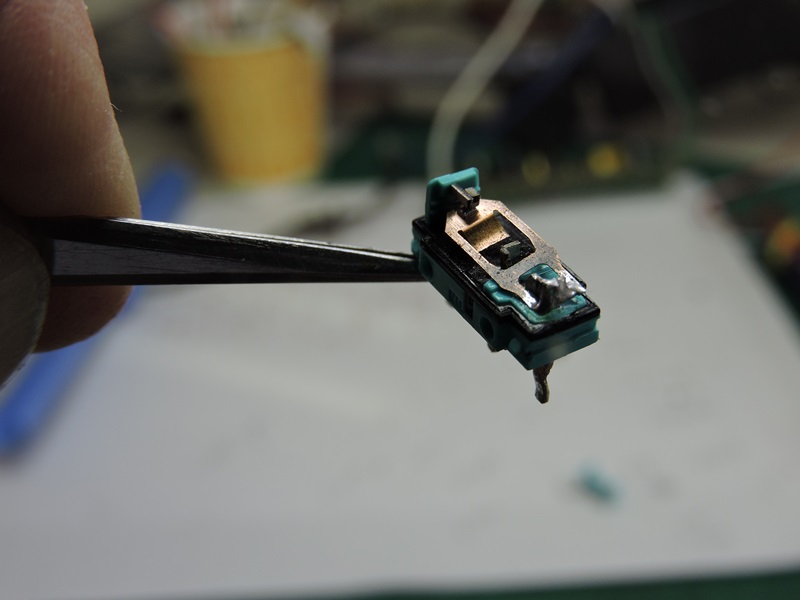

 切片を修理したマイクロスイッチを 元通りに組み付け、ＯＮ・ＯＦＦを確認します。 |
 本体側も全体の清掃、排気口のエアフィルターを 交換し、再度動作確認を行って納品します。 |
|
|
||
