| ・中継ボックス コネクタ交換（２０１７．１．２７） |
 「センサーマット」なる介護用品があることを初めて知りました。床に敷いたマットが 体重を感知することで、人の移動を知らせてくれる装置です。センサーからの接続 ケーブルを中継ボックスに接続するコネクタが損傷し、その修理を依頼されました。 |
||

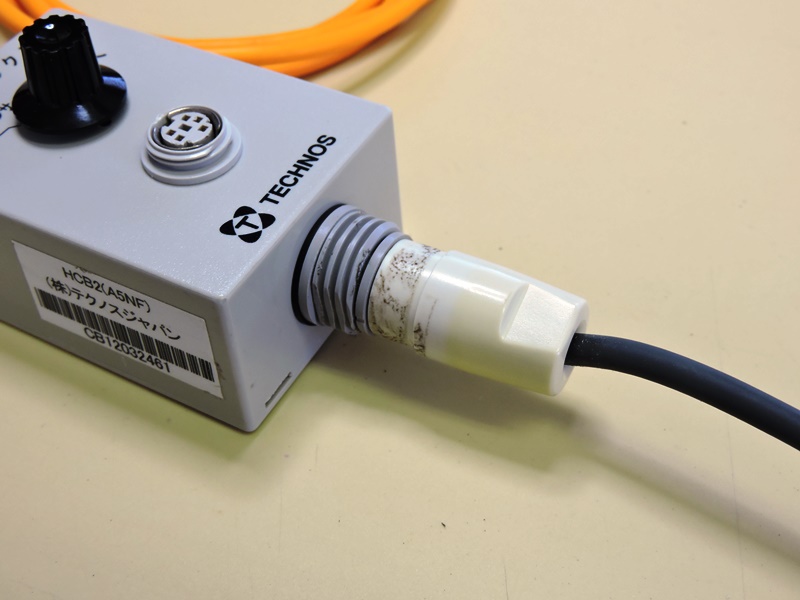

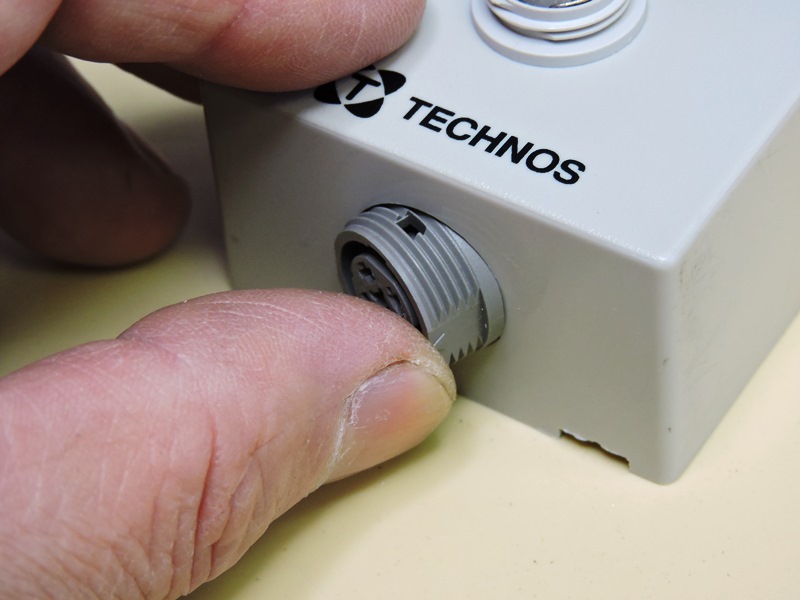

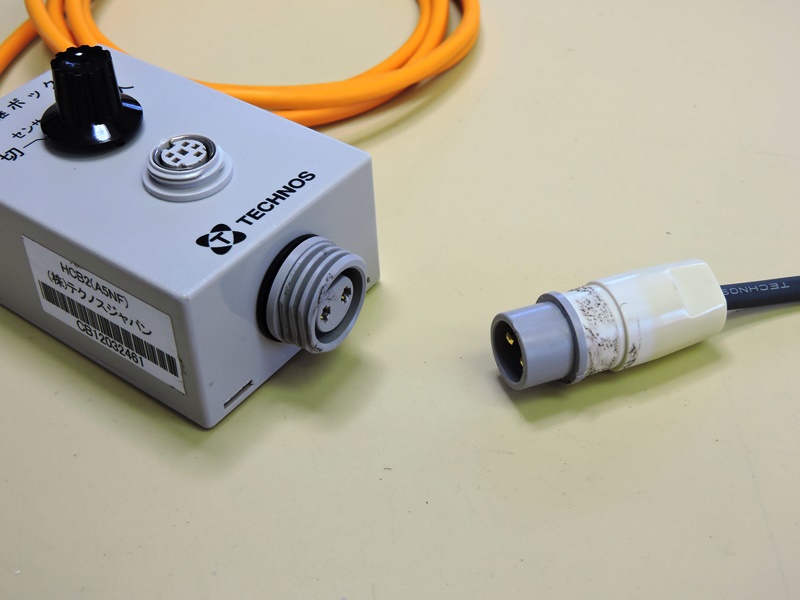

 センサーからのケーブルを中継 ボックスに接続しているコネクタです。 |

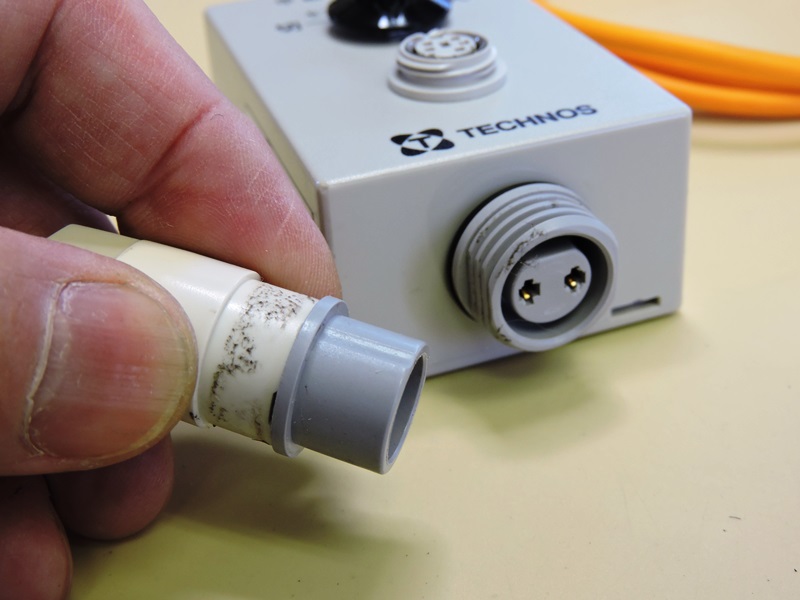

 コネクタを抜いてみますが、特に 問題があるようには思えません。 |
|
 オス側のコネクタには、元々外周にリングが入れられて おり、メス側にネジ固定できるようになっていました。 |
 ネジ固定によりロックすることで、不用意にケーブルが 引張られコネクタが抜けることを防止しています。 |
|

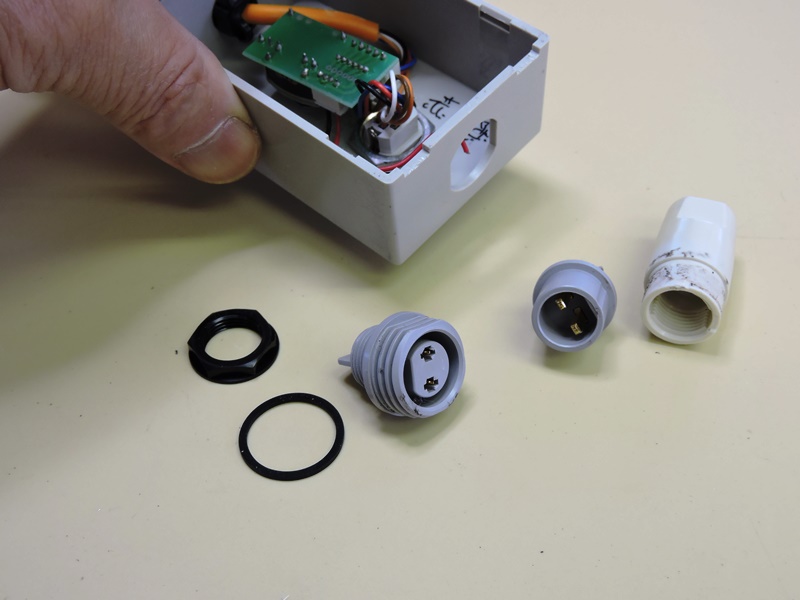

 オス側・メス側とも配線を全て切り離し、コネクタを取り外して分解して みました。樹脂製ですが通信機用の堅牢な製品が使用されています。 |
||

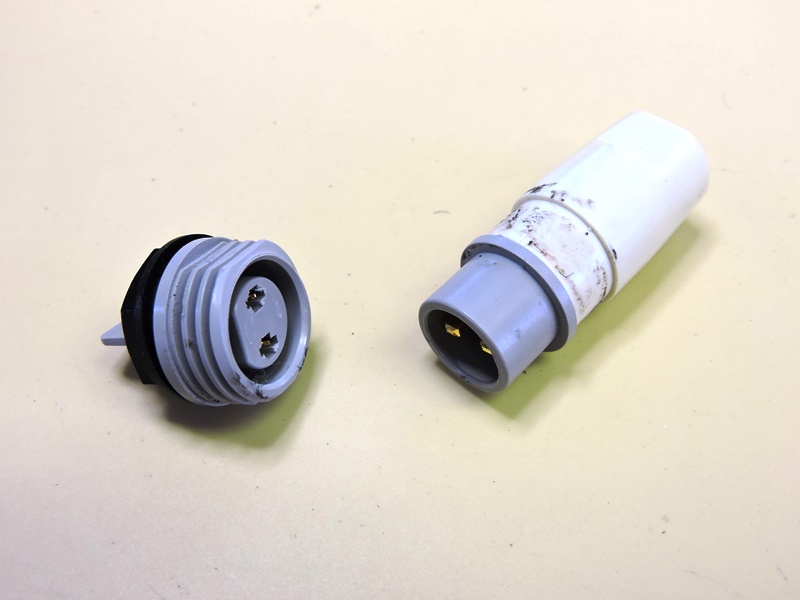

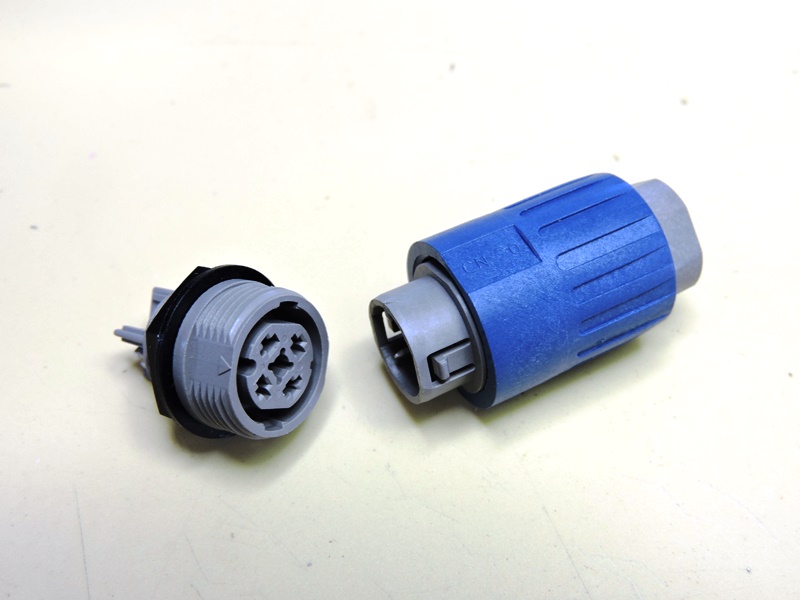

 秋葉原を歩き回り、ようやく同類の部品を探し当て ました。メーカーから取り寄せると数千円します。 |
 オス側の外周に固定用リングが入っています。 ４Ｐ仕様ですが端子は２Ｐ分実装されています。 |
|

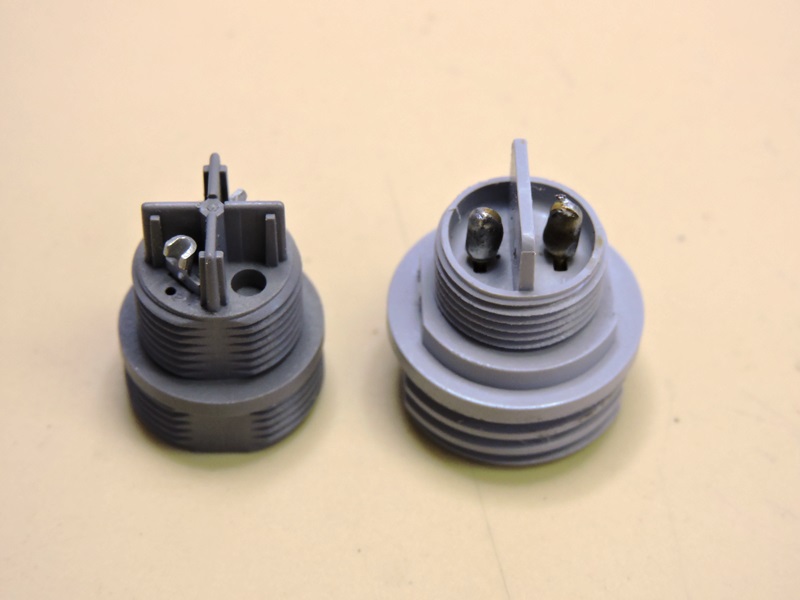

 購入時点で分かっていましたが、メス側パネル取り付け部の 外径がかなり小さいです。他に選択肢がありませんでした。 |

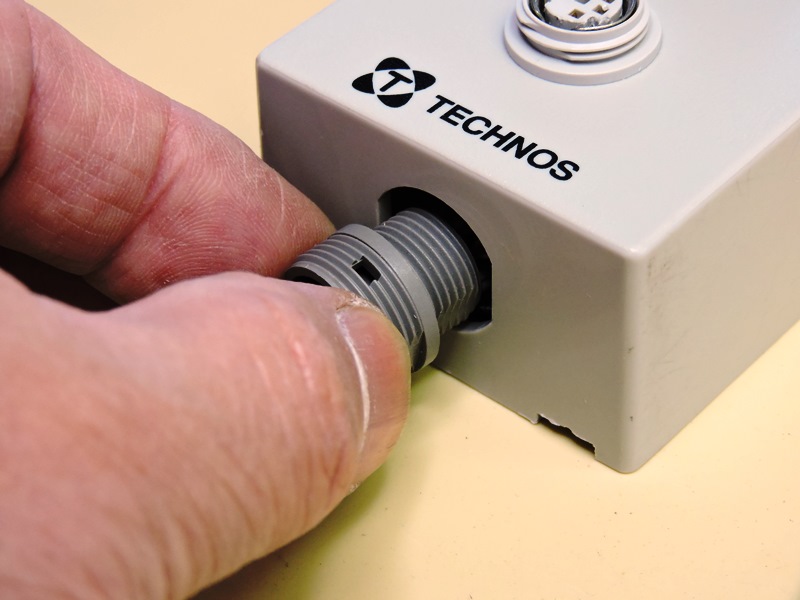

 その結果、中継ボックスの取り付け 穴に対してサイズが合いません。 |
|
 コネクタの大部分が穴を通り抜けてしまい ます。これではケースに固定出来ません。 |
||
 取り付け穴が不必要に大きい分、 ワッシャを入れて解決することにします。 |

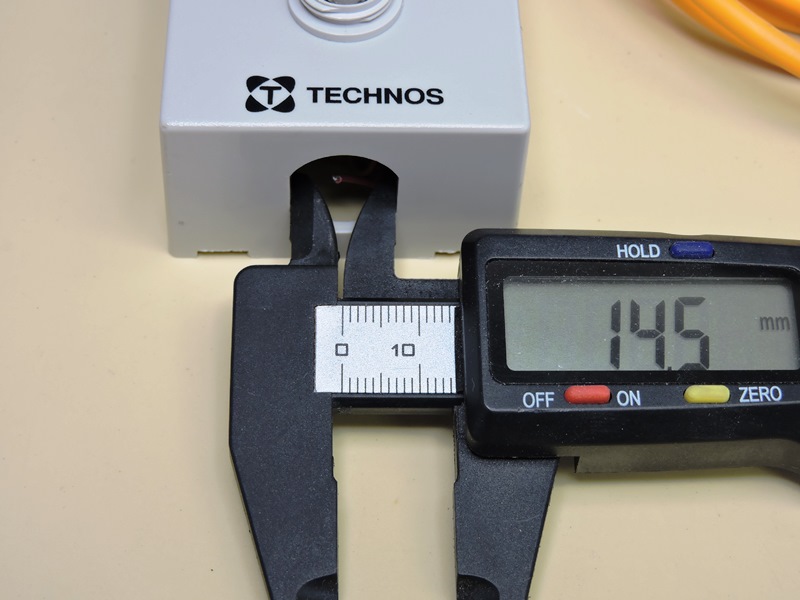

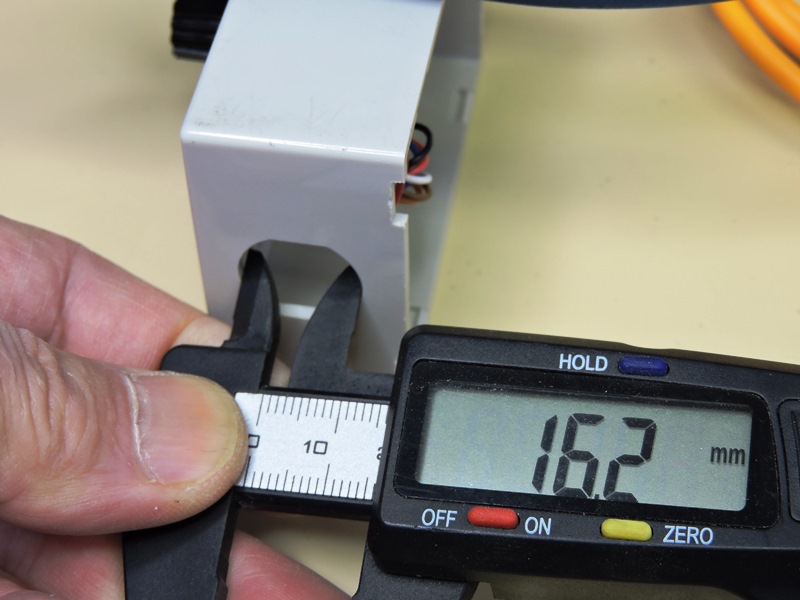

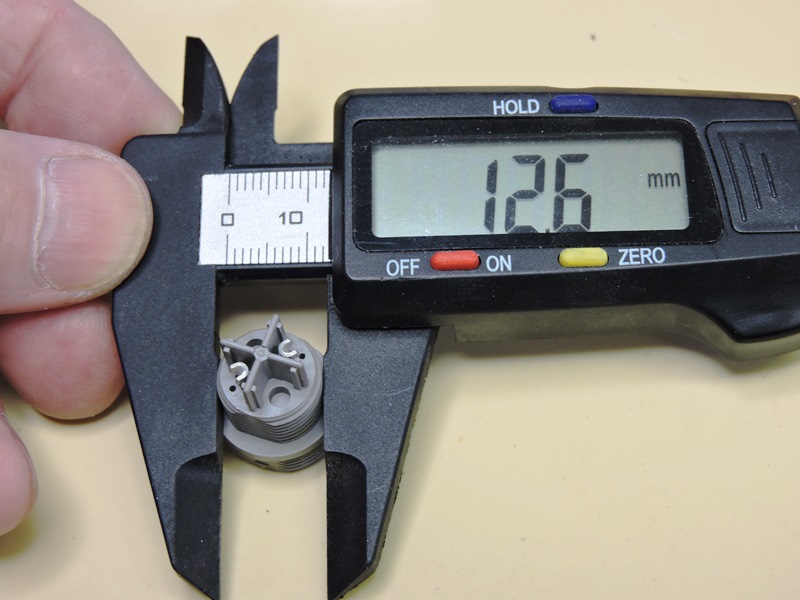

 丁度良いワッシャなどあるはずがなく、 採寸の上ワンオフで製作します。 |
|
 単に鍔部分を拡大するのではなく 隙間を埋める役割も持たせます。 |

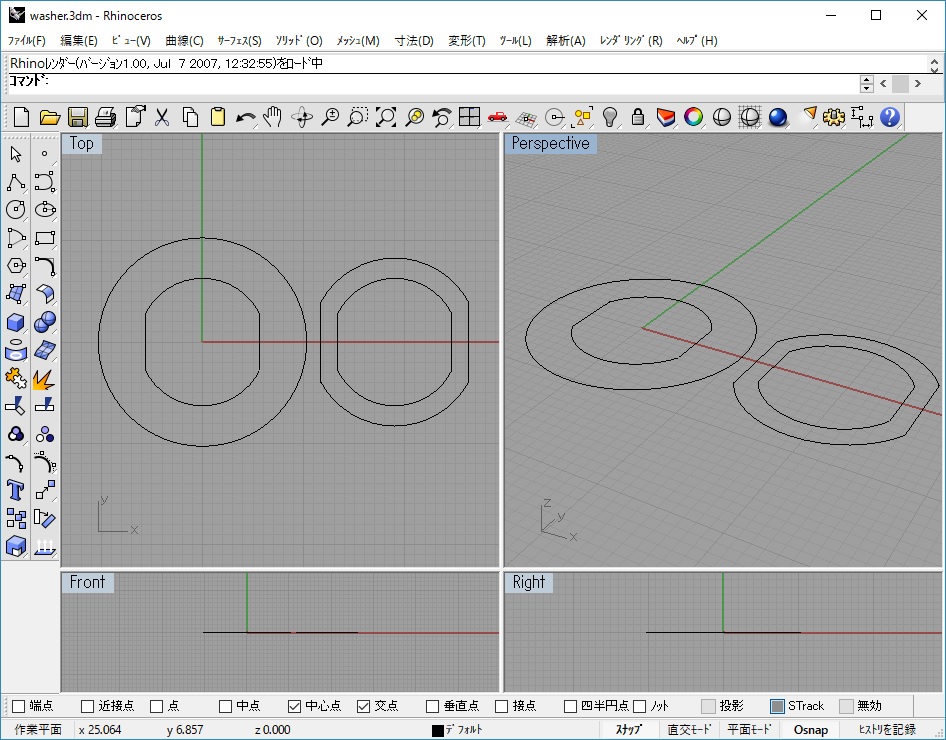

 鍔を拡大するワッシャ、隙間を埋める ワッシャの２種類をＣＡＤにて設計します。 |
|

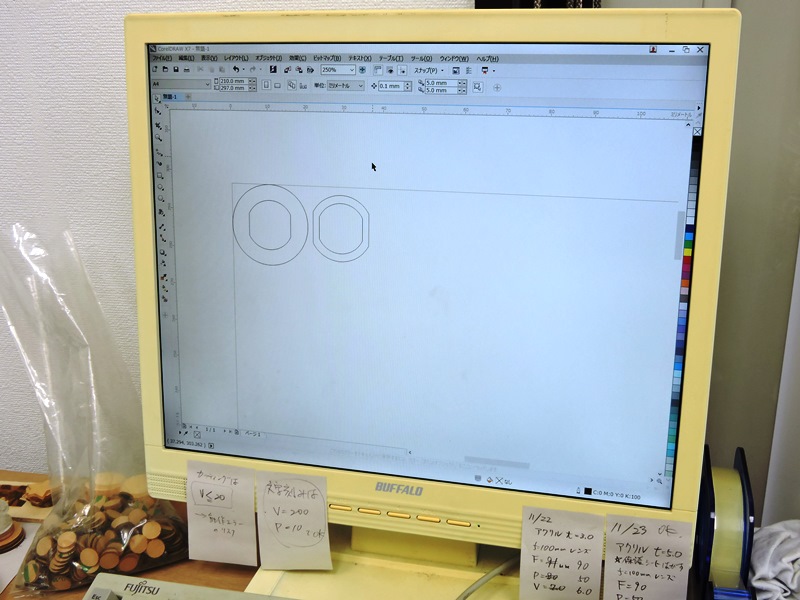

 ＤＸＦ形式にエクスポートし、レザー カッターの制御ツールに渡します。 |

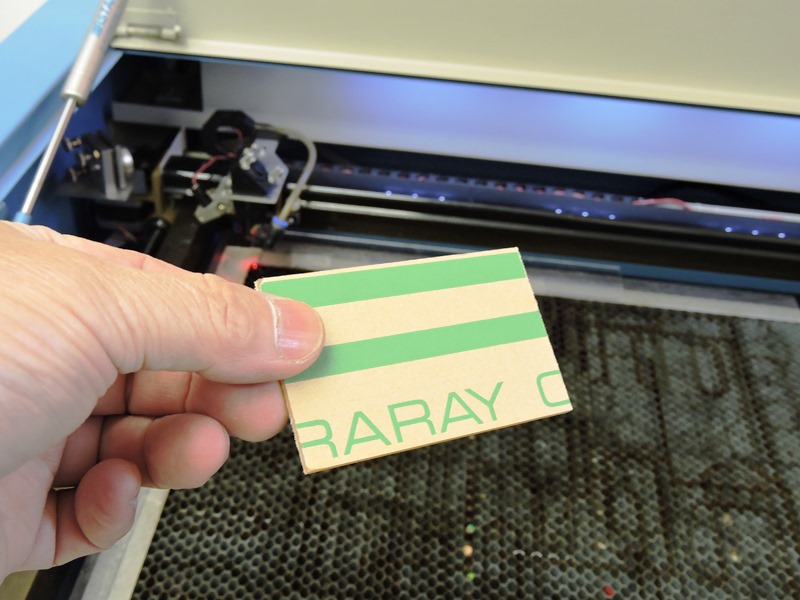

 ２ｍｍ厚のアクリル板を用意します。 必要な材料はほんの僅かです。 |
|

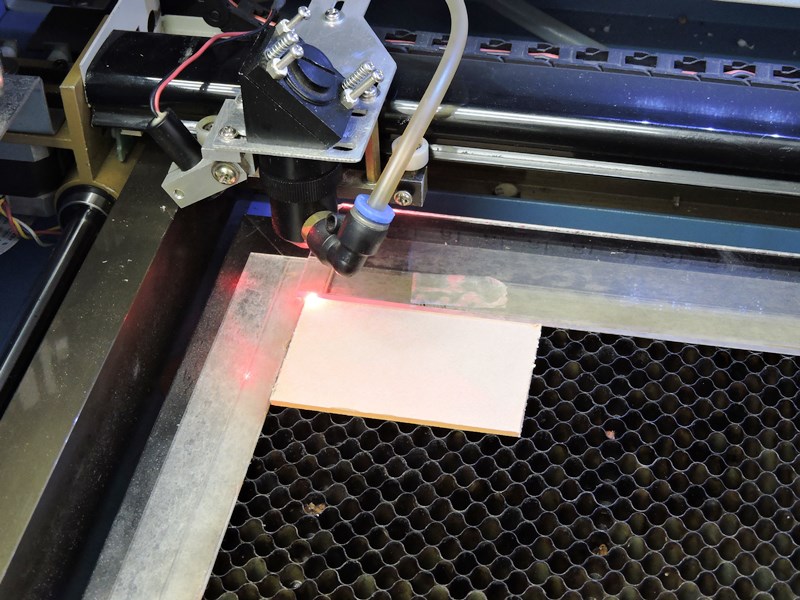

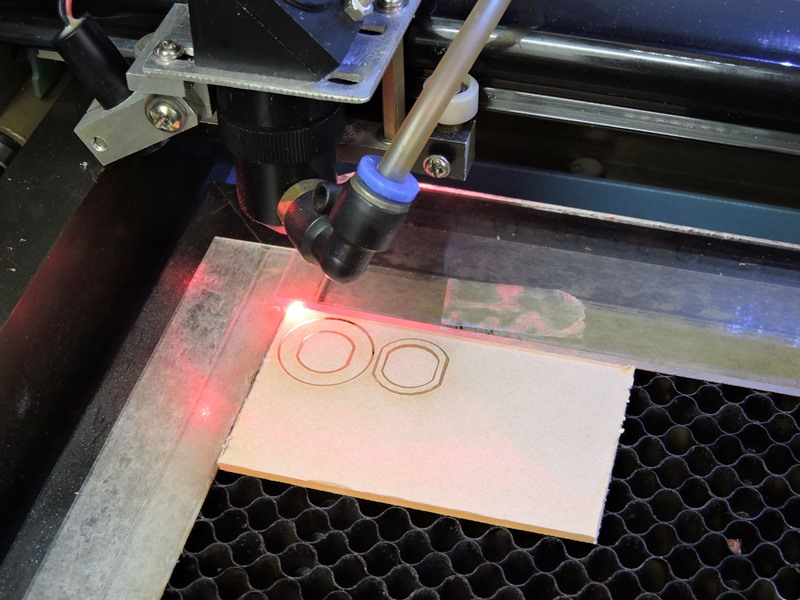

 光軸の調整後、レザーカッターは 非常に調子良く稼働しています。 |
 数十秒で切断が終わりました。とても 手作業で加工する気にはなれません。 |
|

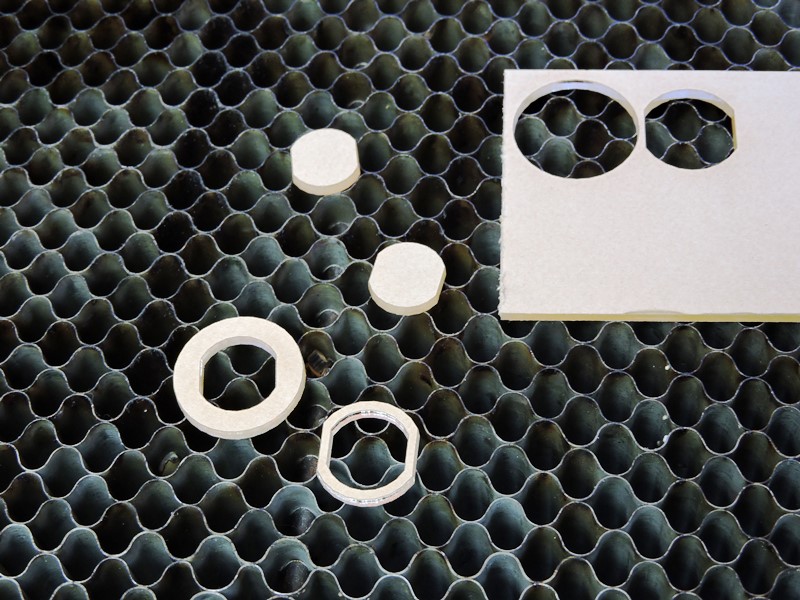

 アクリル板を持ち上げると部品がするりと抜けて 残ります。非常に綺麗に切断できています。 |
||

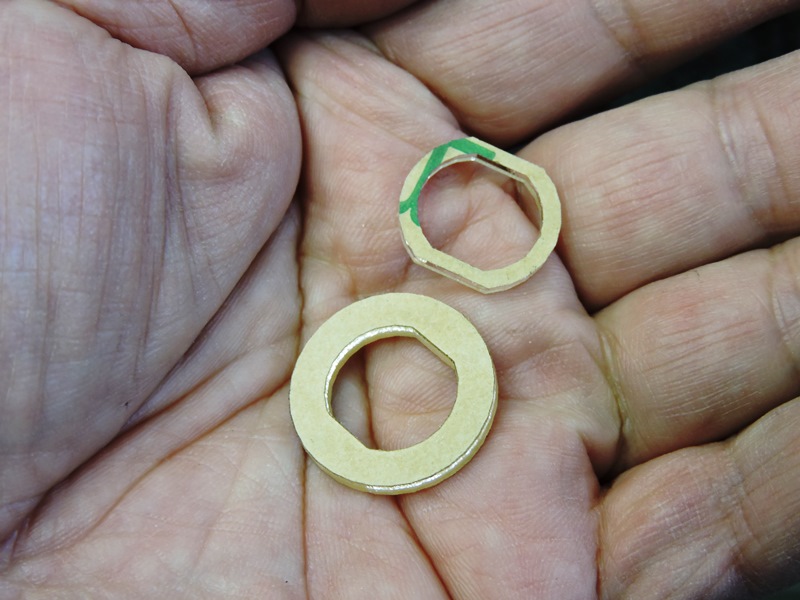

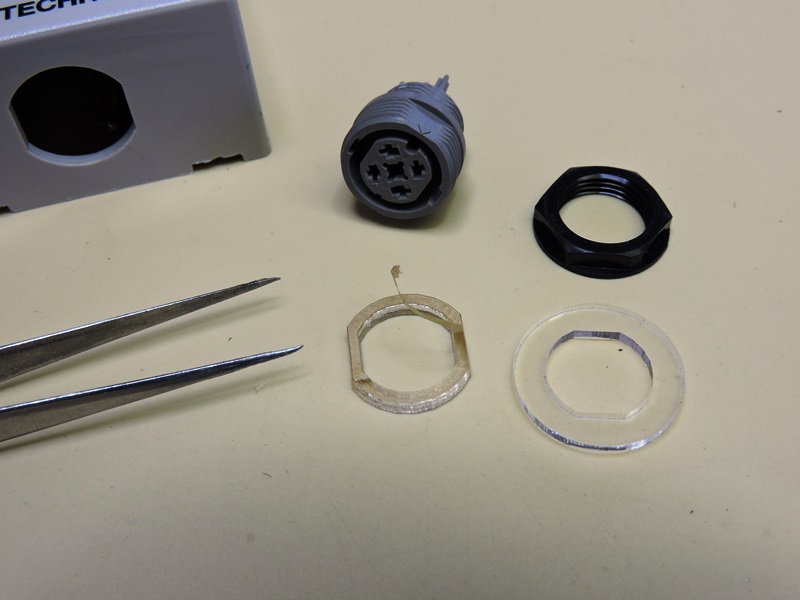

 鍔を拡大するワッシャ（下側）と 隙間を埋めるワッシャ（上側）です。 |
 保護紙を丁寧に剝がします。内周に直線 部分があるのはコネクタの回り止めです。 |
|

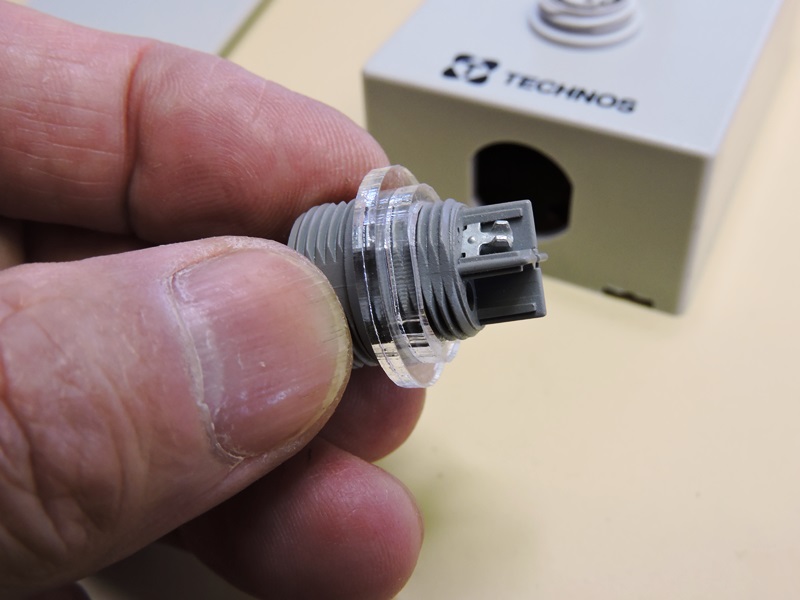

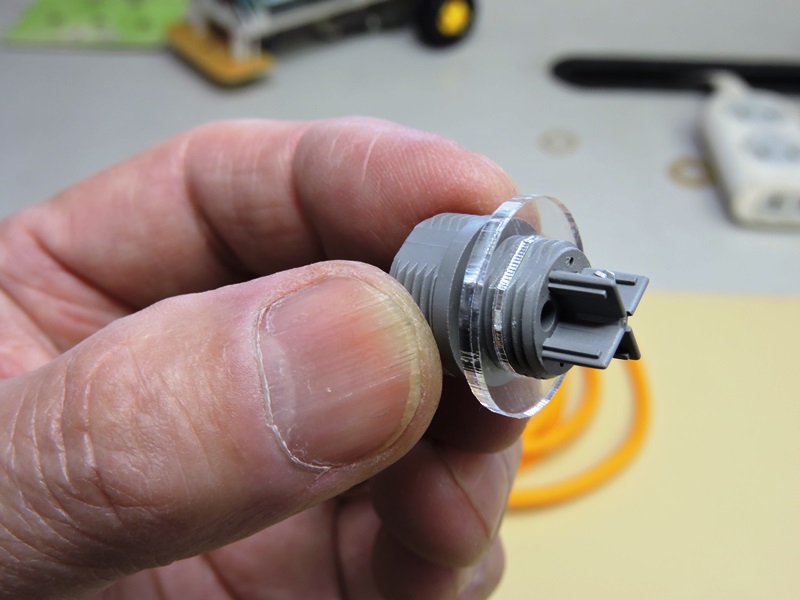

 鍔拡大用のワッシャを入れます。 若干内周がきついようです。 |
 続いて隙間を埋めるワッシャを入れ ます。力を加えて押し込みます。 |
|

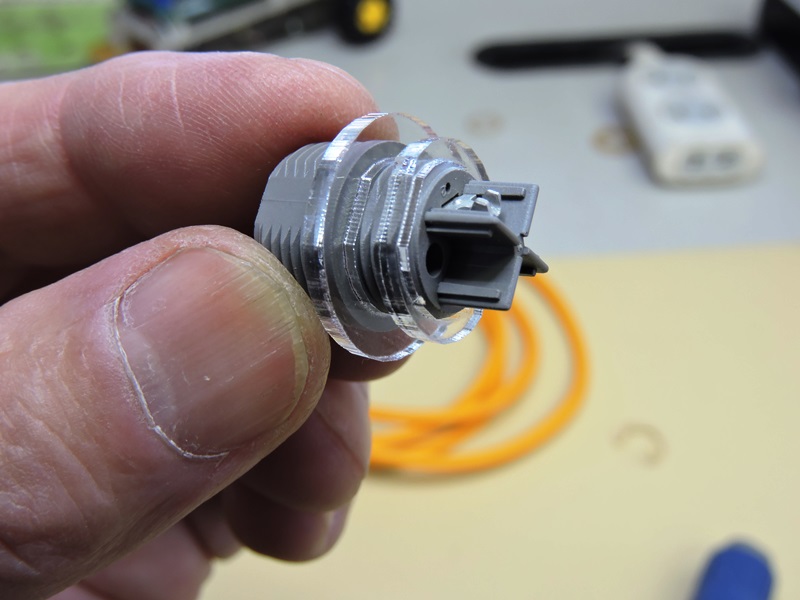

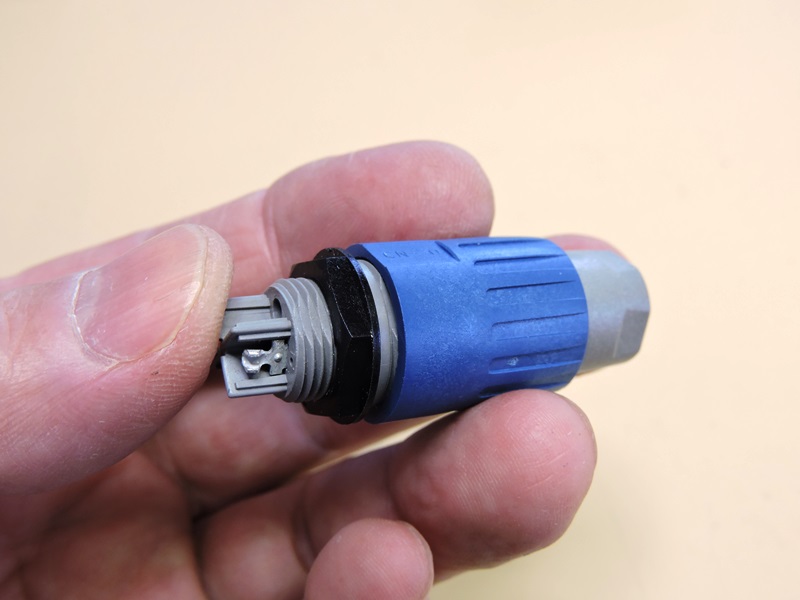

 コネクタ側の準備が出来ました。これで元の コネクタと同等の大きさ・形状になります。 |
||

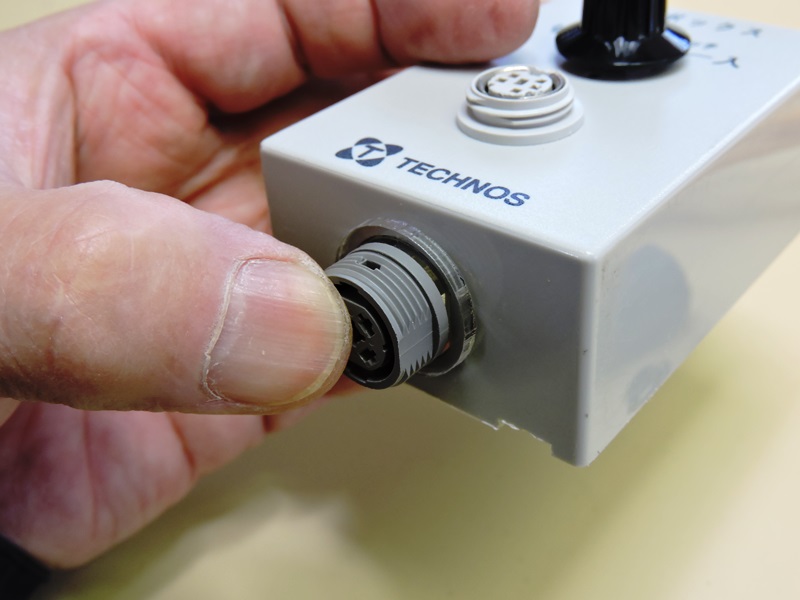

 中継ボックスの取り付け穴に差し 込んでみます。ぴったりのようです。 |

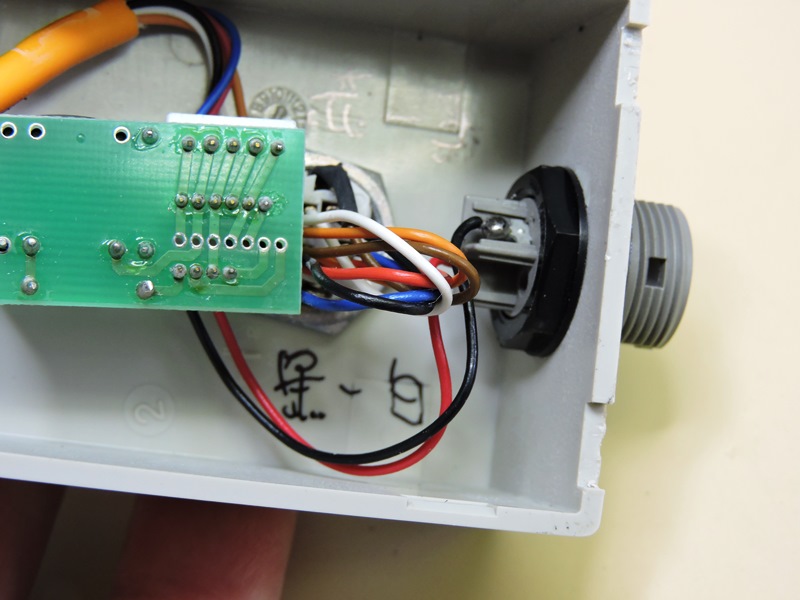

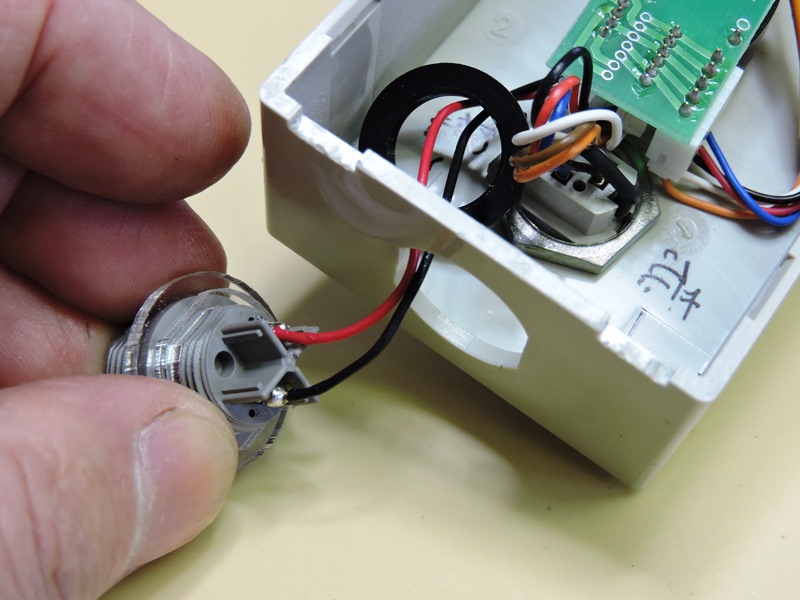

 内部から配線を引き出して 端子に半田付けします。 |
|
 ボックスの内側から樹脂 ナットを入れて固定します。 |

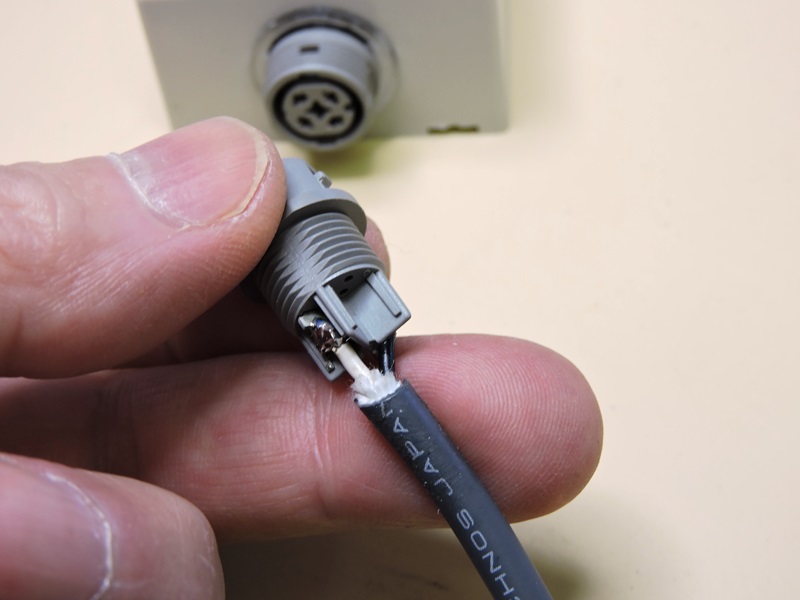

 オス側コネクタにも 配線を半田付けします。 |
|
 ケーブルが引っ張られた時に、半田付け部に 直接力が加わらないよう対策を考えます。 |

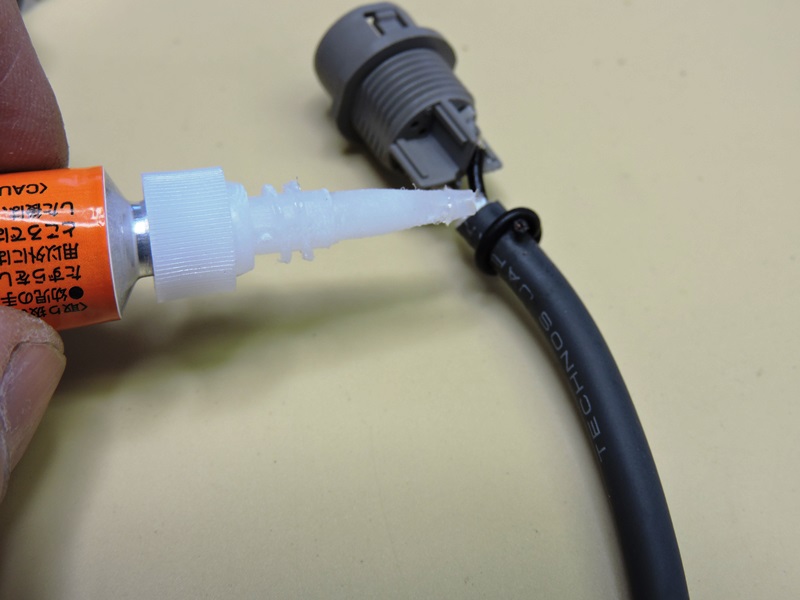

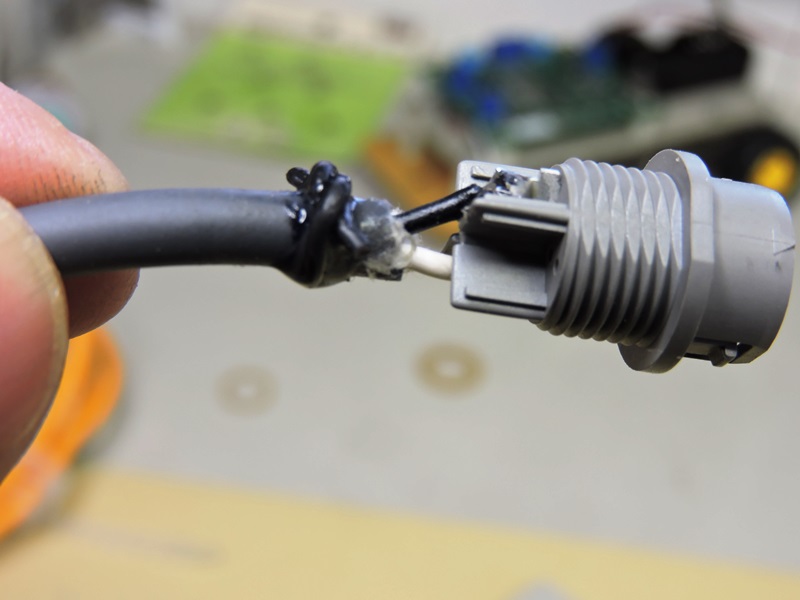

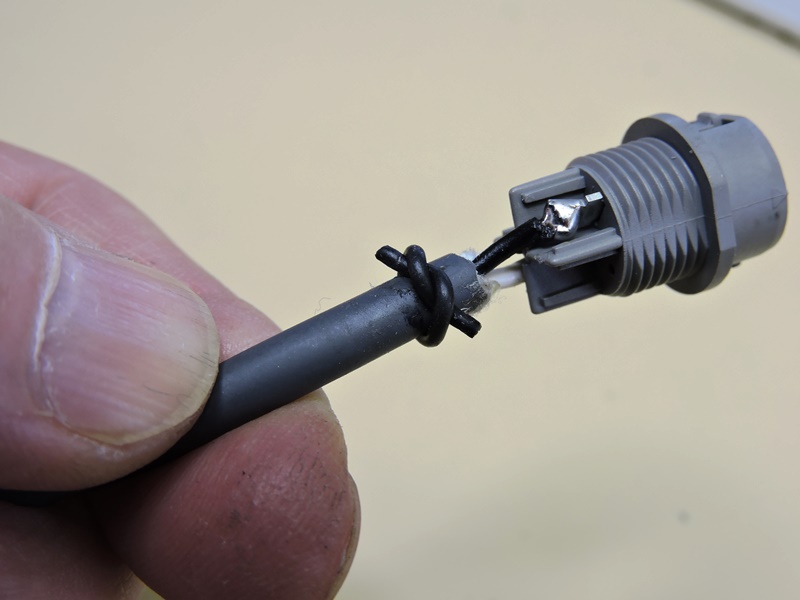

 ケーブル被覆の上からビニル線を 巻き付け、瞬間接着剤で固定します。 |
|
 このビニル線によるコブが ストッパーとして機能します。 |

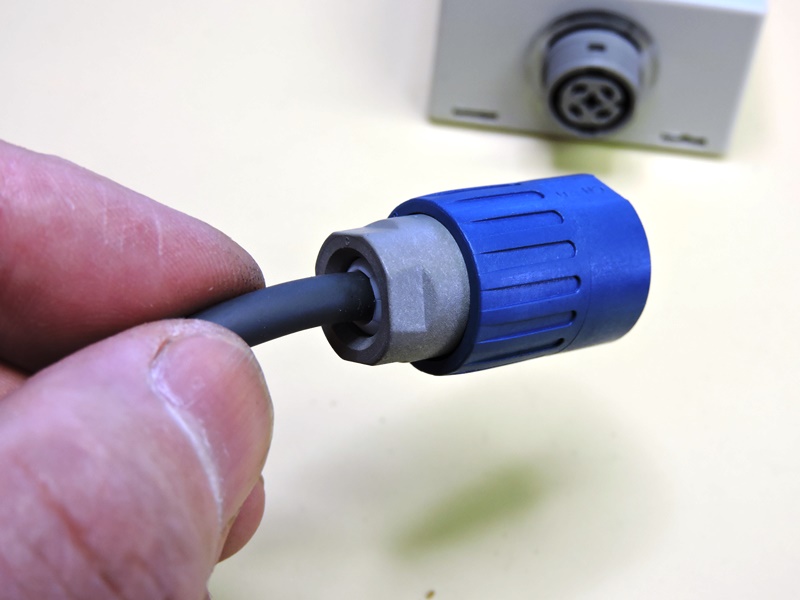

 コブの上からコネクタの カバーを被せます。 |
|

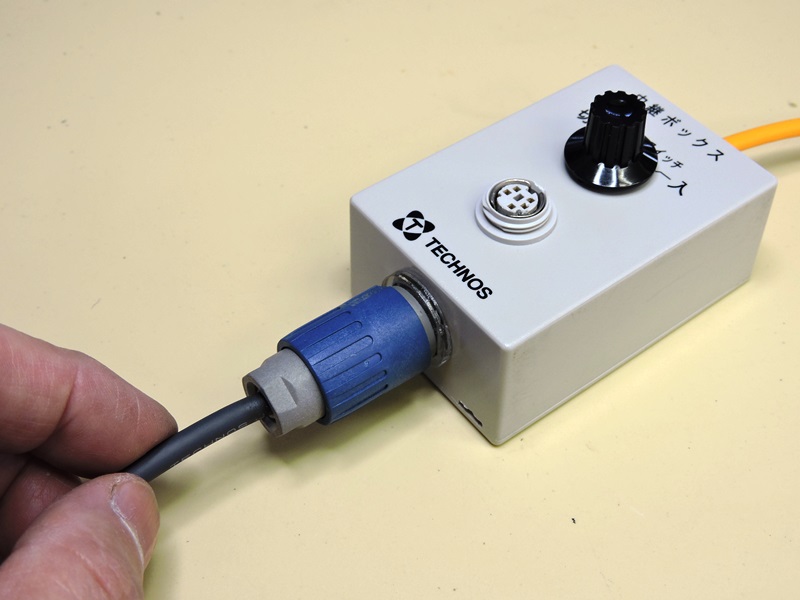

 コネクタを差し込んだ後、外周のリングをメス側にねじ込むことで 両者がしっかりと連結され、不用意に抜けてしまうことが防止されます。 |
||
|
||
