| ・タブレットＰＣのマイクロＵＳＢ端子交換（２０１８．６．１０） |

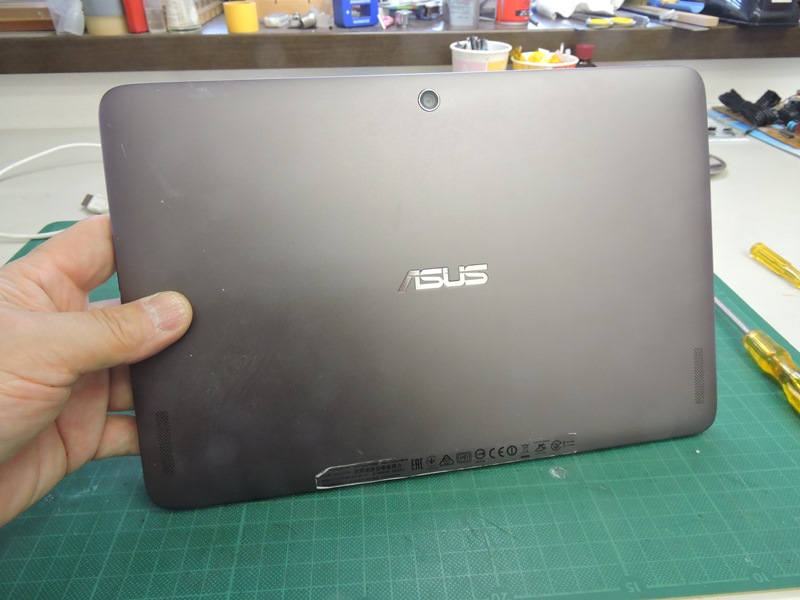

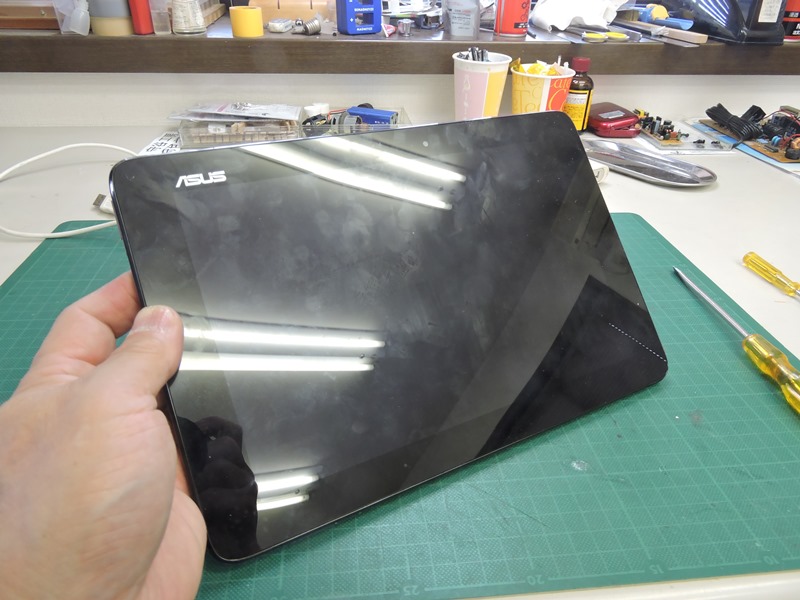

 愛用のタブレットＰＣ（正確には分離型ノートＰＣ）、ＡＳＵＳ製Ｔ１００ＨＡです。 軽くて性能もまぁまぁ、何より低価格で、既に２年半も使い続けています。 トラブルも多く、購入直後に起動不能で製品交換、１年後にキーボードの 不調で部品交換（その際液晶パネルも交換）、システムの再セットアップは 数知れず。そして今回は、以前から心配していた問題がついに表面化！ |
||

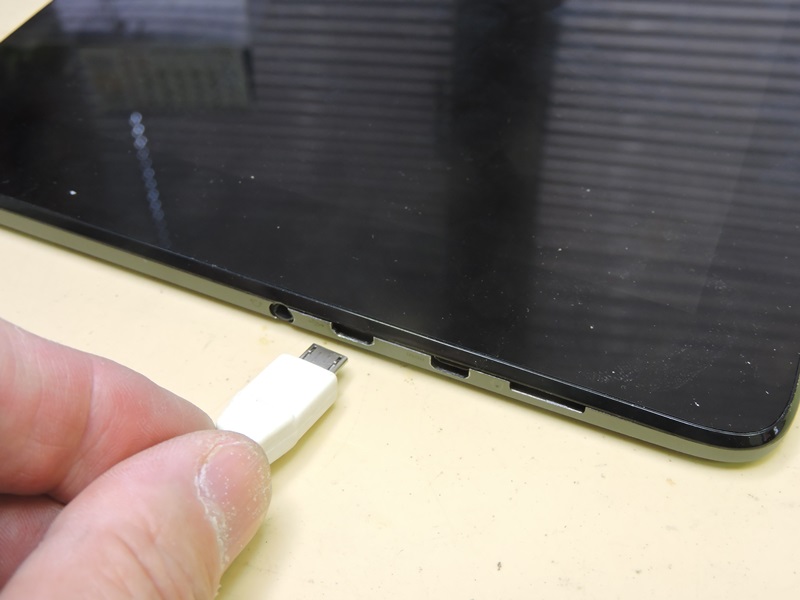

 携帯・スマホ・タブレット・・・と一挙に普及したマイクロＵＳＢ端子です。この華奢な ソケットが、電源端子という重要な役割を担っています。抜き差しが繰り返され 長いケーブルを引きずるには十分な堅牢性があるとは思えません。嵌め込みが 少しずつ緩くなり、接触不良を起こすことが徐々に増え、ついに電源が全く供給 されなくなりました。内蔵バッテリーが放電し切ると、以後使用不能に陥りました。 |
||
 ＷＥＢ閲覧にしか使用していないので、実質的な 損害はありませんが、続くトラブルにうんざりです。 |

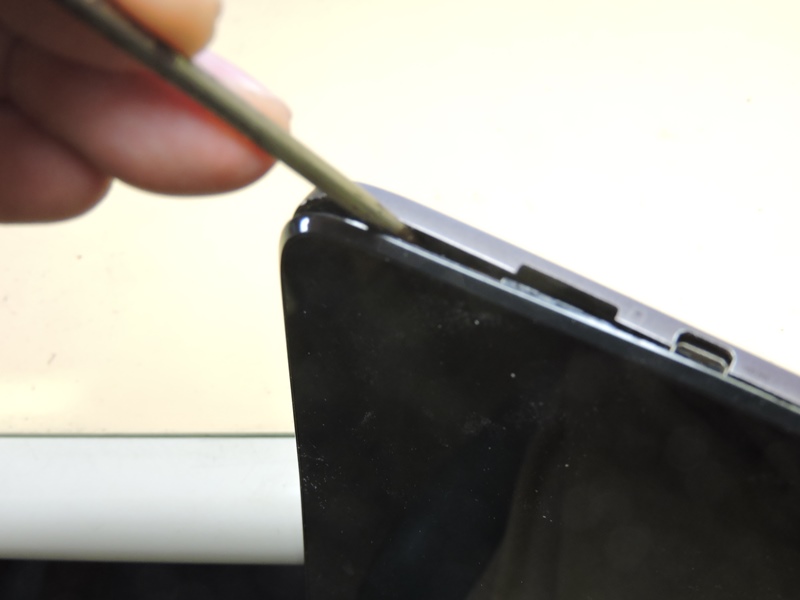

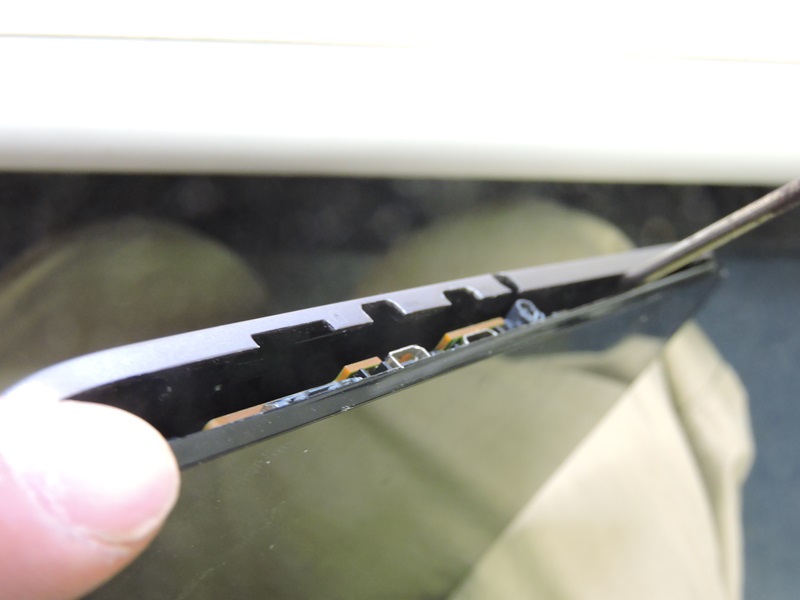

 厚さ８．４５ｍｍの精巧な筐体を分解するには勇気が要り ます。隙間に細いドライバーをかけ、慎重にこじ開けます。 |
|

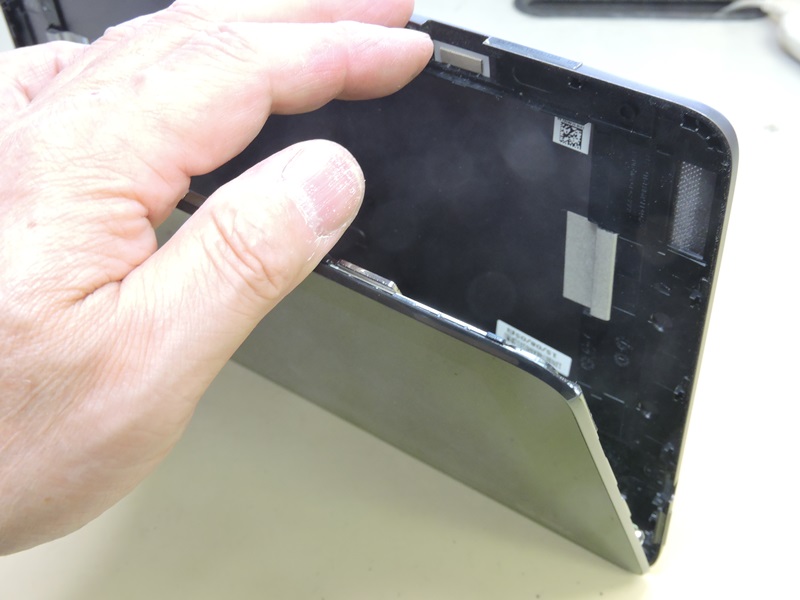

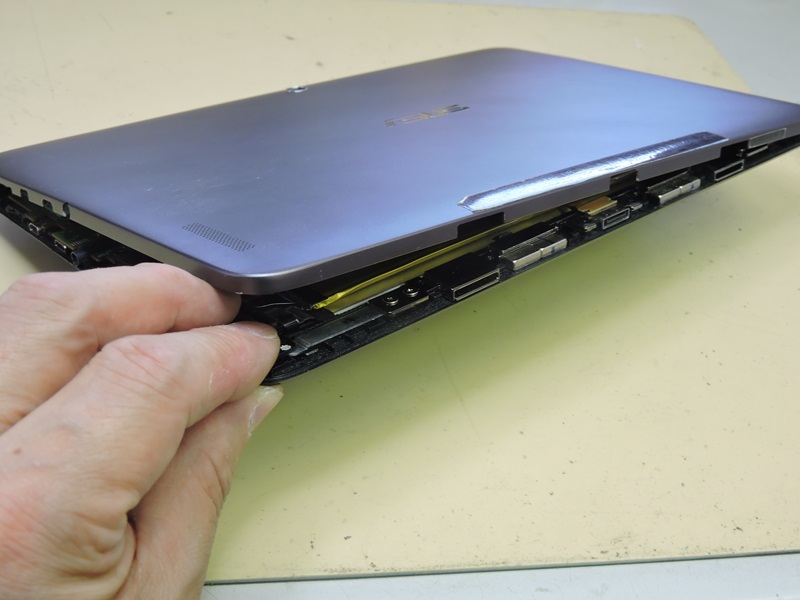

 精密に加工された嵌め合い構造が、 ある瞬間「パカッ」と分離してきます。 |
 分離したカバーはマグネシウム合金の 軽量で硬く剛性に富んだ材質です。 |
|

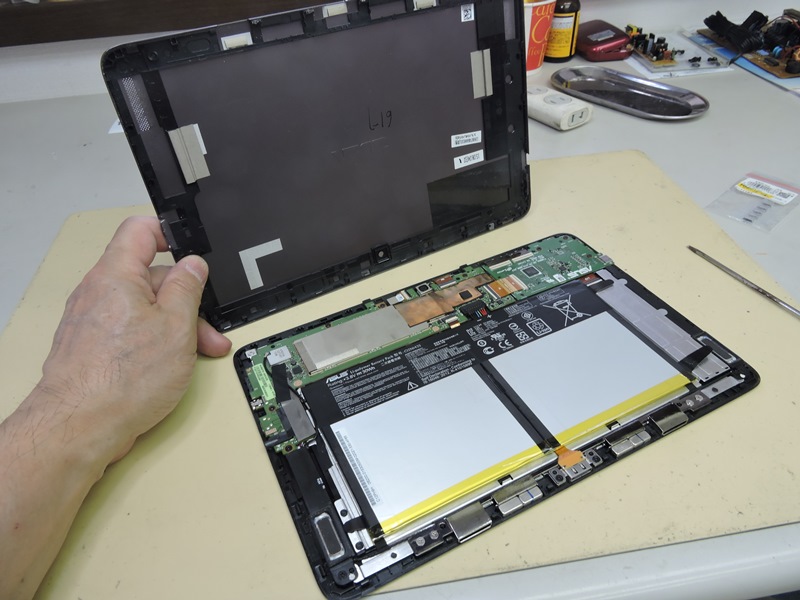

 よくここまで薄く作り上げたものです。手前に２枚並ぶ白い板のような 部品は、駆動時間１１．３時間を謳うリチウムポリマーバッテリー、 そして、回路基板の占める面積は全体の３分の１以下です。 |
||

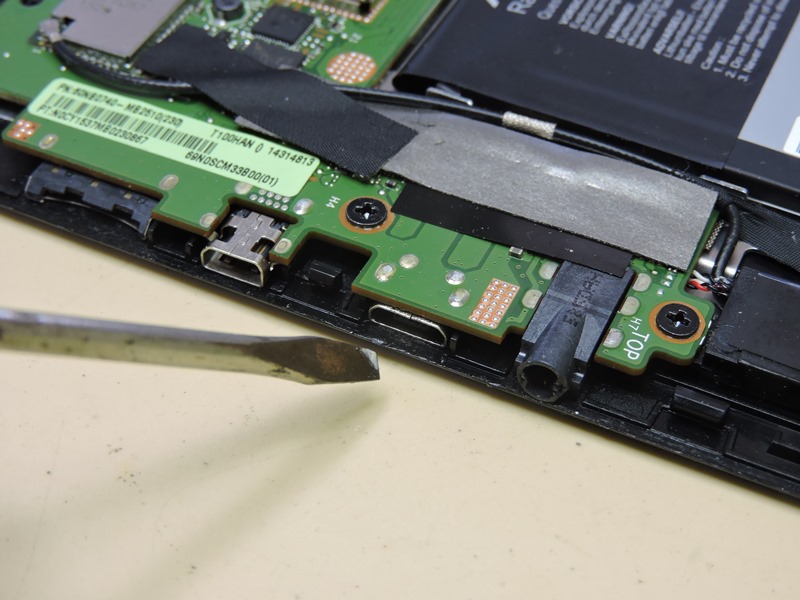

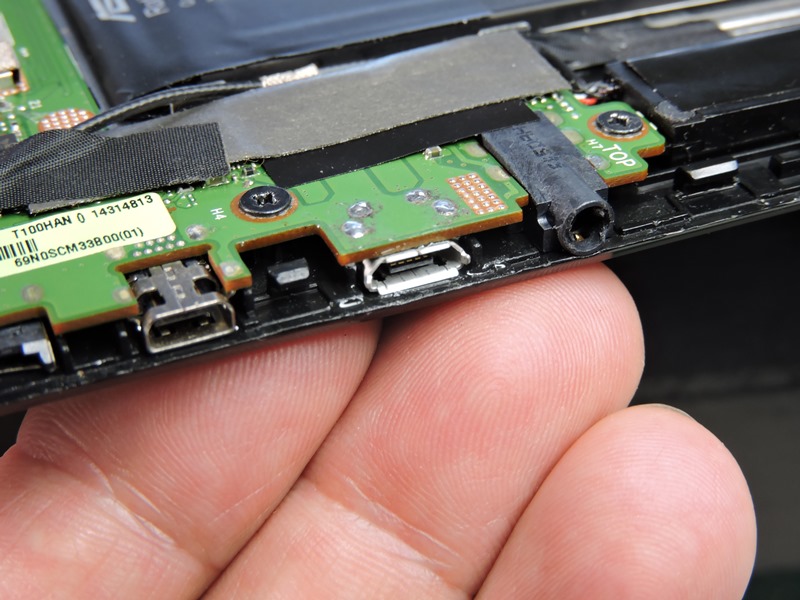

 不具合を起こしているＵＳＢ端子（ソケット）はこれです。 筐体内にへばりつくように取り付けられています。 |

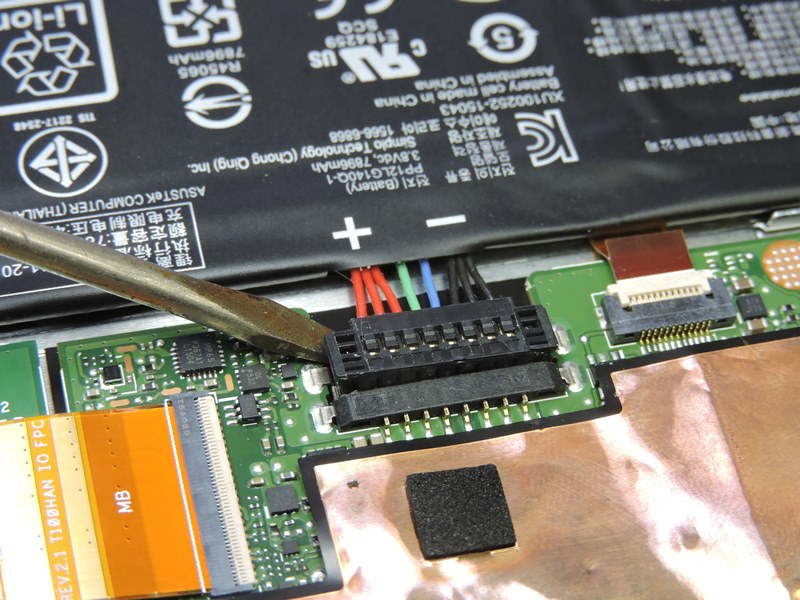

 作業にあたり内蔵バッテリーの接続を切り 離します。一瞬の短絡が回路を破壊します。 |
|

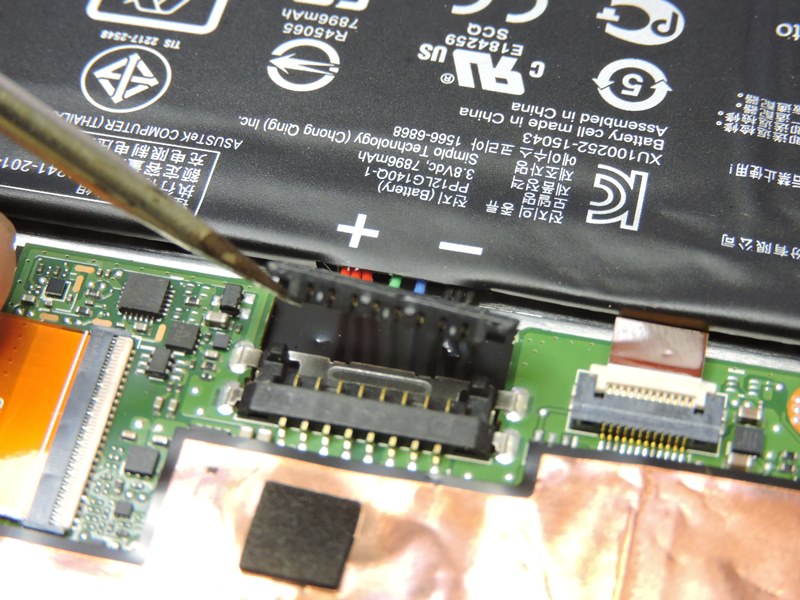

 フラット形状のコネクタを上に 持ち上げるようにして外します。 |

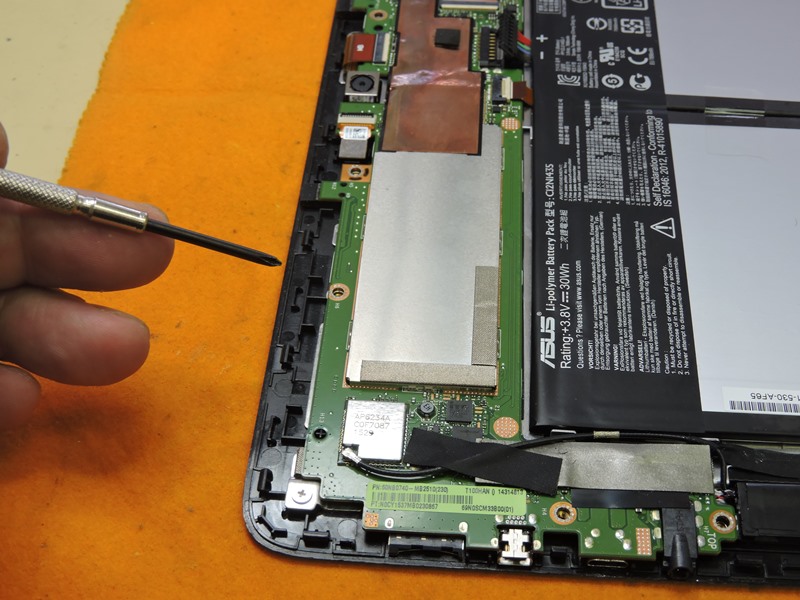

 回路基板は２枚に分かれており、その片方、 Ｌ字型基板にＵＳＢ端子が取り付けられています。 |
|

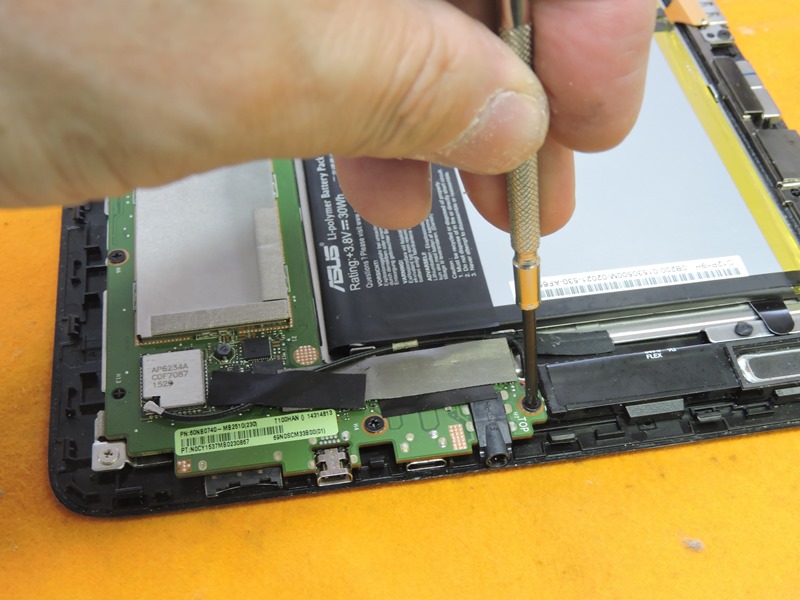

 ５か所のネジ止めを全て緩め ます。まだ基板は動きません。 |
 Ｗｉ－Ｆｉモジュールにアンテナの 引き出し線が接続されています。 |
|

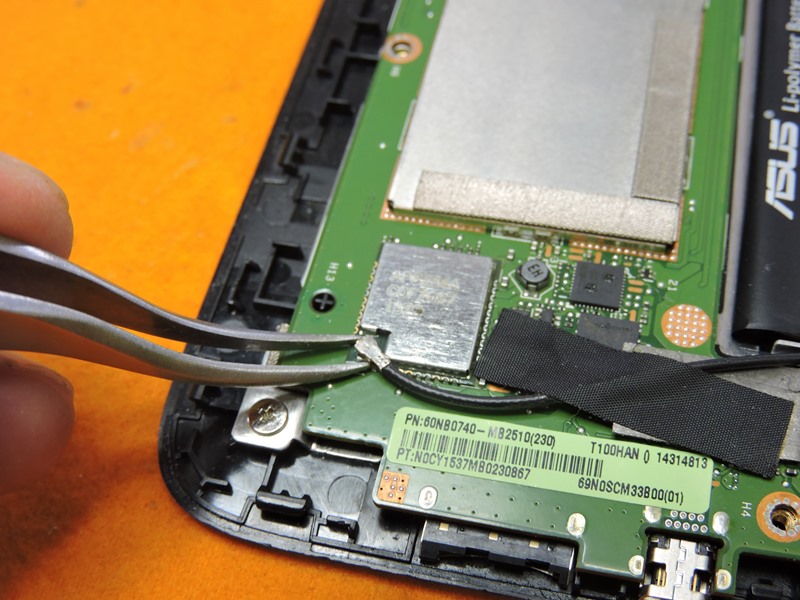

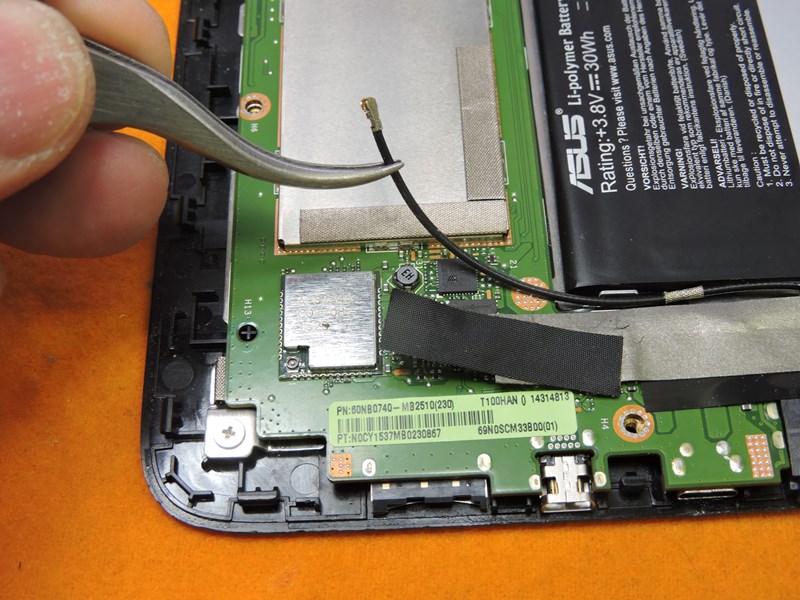

 極小のコネクタにより接続 されています。引き離します。 |

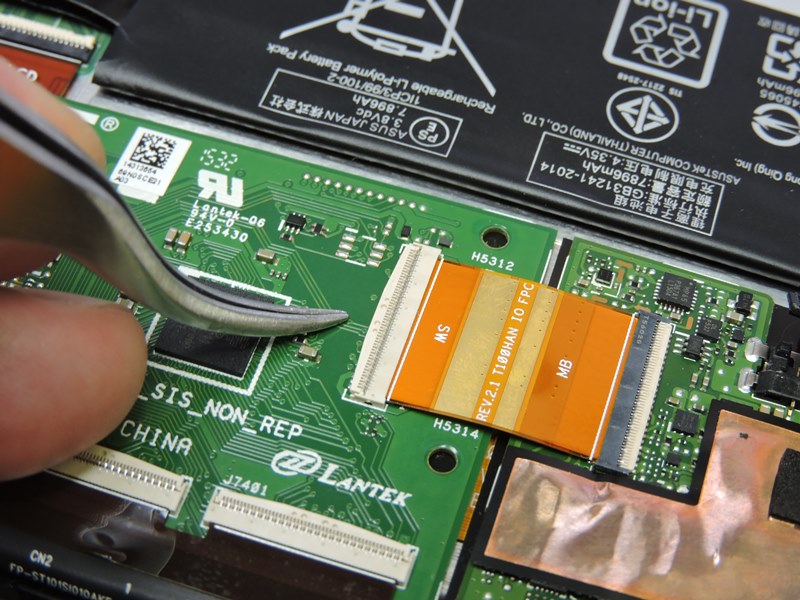

 もう１枚の回路基板と信号を接続 するフラットケーブルです。 |
|

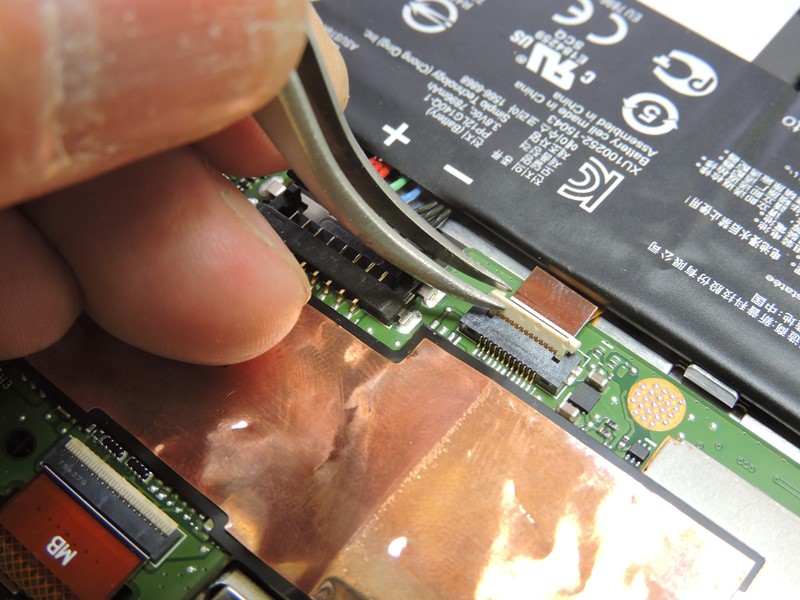

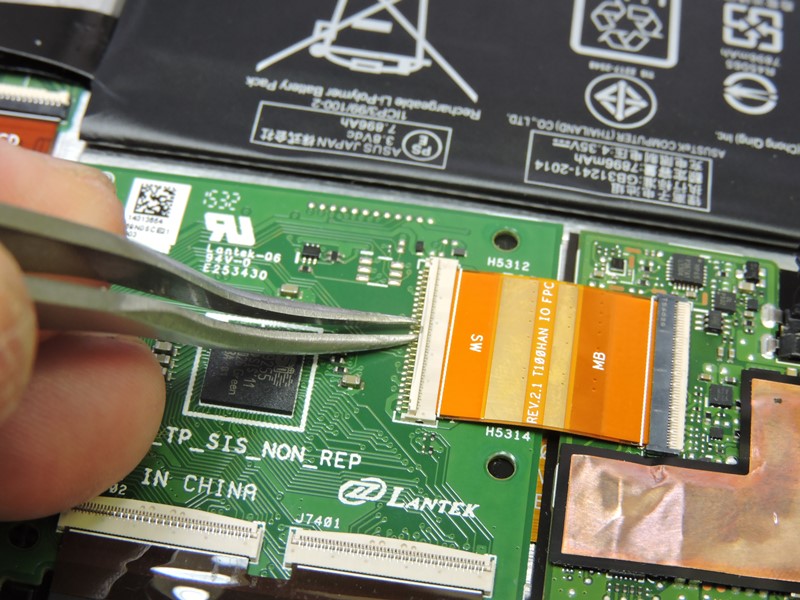

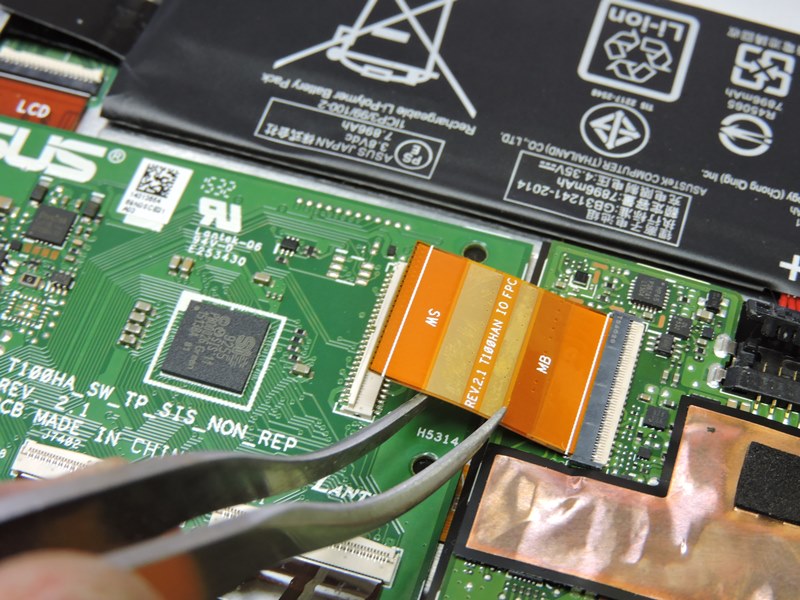

 フラップを引き上げてケーブルのロックを 解除します。僅かな力で破損します。 |
 フラットケーブルを引き抜きます。 拡大鏡下での作業です。 |
|
 もう１か所フラットケーブルによる接続が あります。キーボードドックとの接続用でしょう。 |
 これで基板が持ち上がるはずですが、まだ 裏側にスピーカーへの接続コネクタがあります。 |
|
 信号ケーブルを切らないよう 慎重にコネクタを引き抜きます。 |

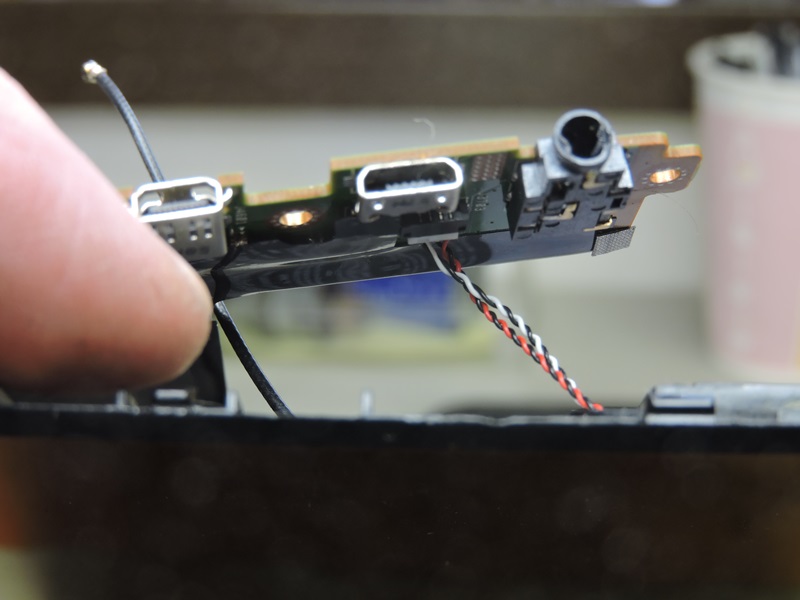

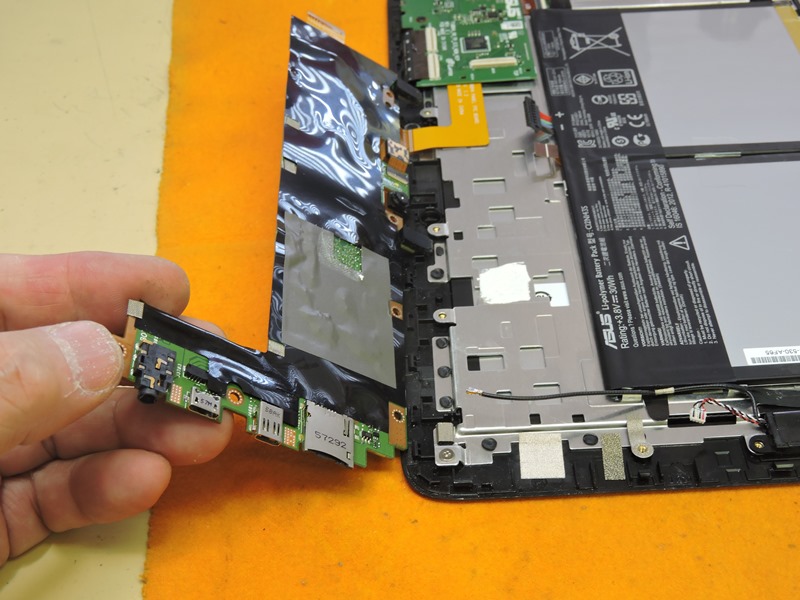

 ようやく基板を反転させることができます。 もう１枚フラットケーブルが残っています。 |
|

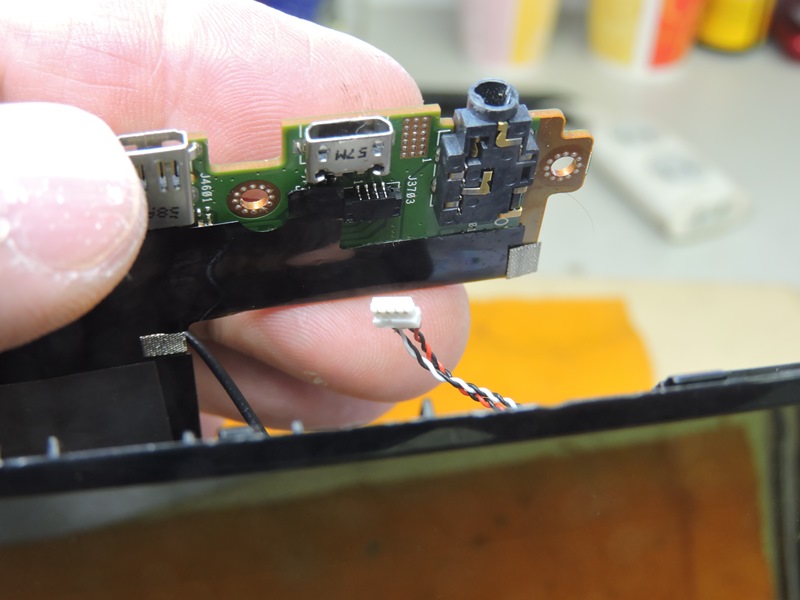

 ＵＳＢ端子へのアクセスは十分可能なので、この状態で交換 作業を行います。あらゆる部品が極小・極薄に作られています。 |
||

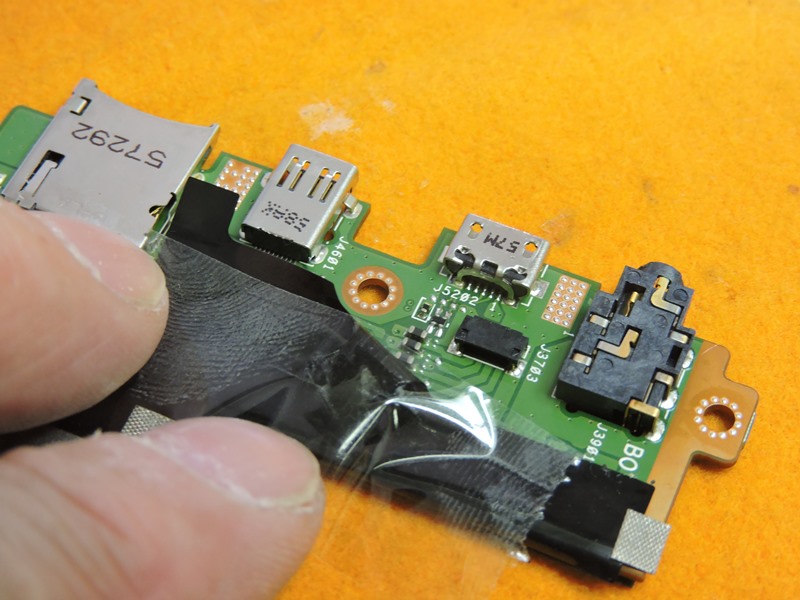

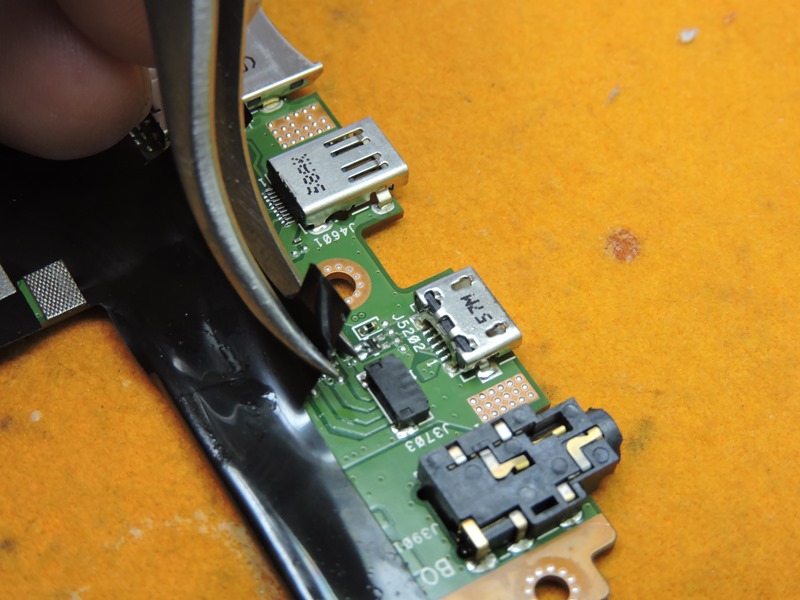

 手前部分を覆う絶縁シートが 作業の邪魔になりそうです。 |

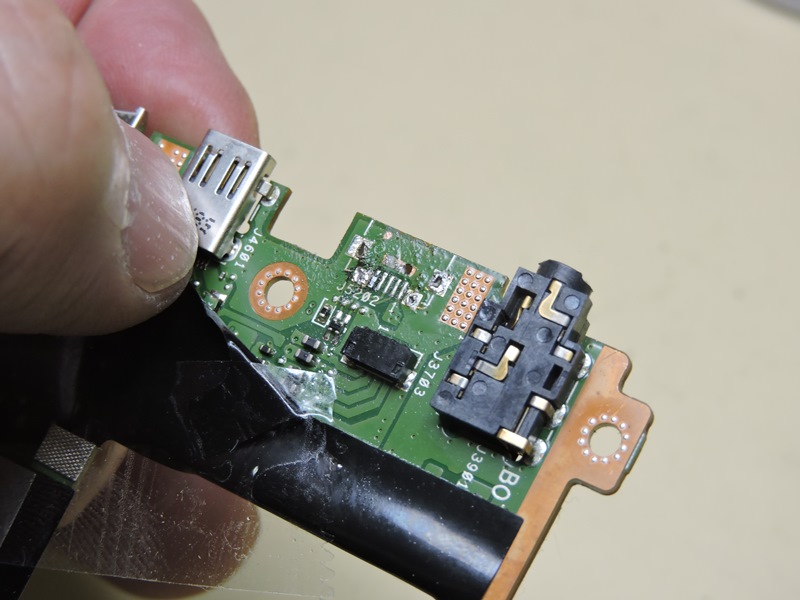

 折り返してテープで仮止めしておきます。 半田パターンのピッチが恐ろしく狭いです。 |
|

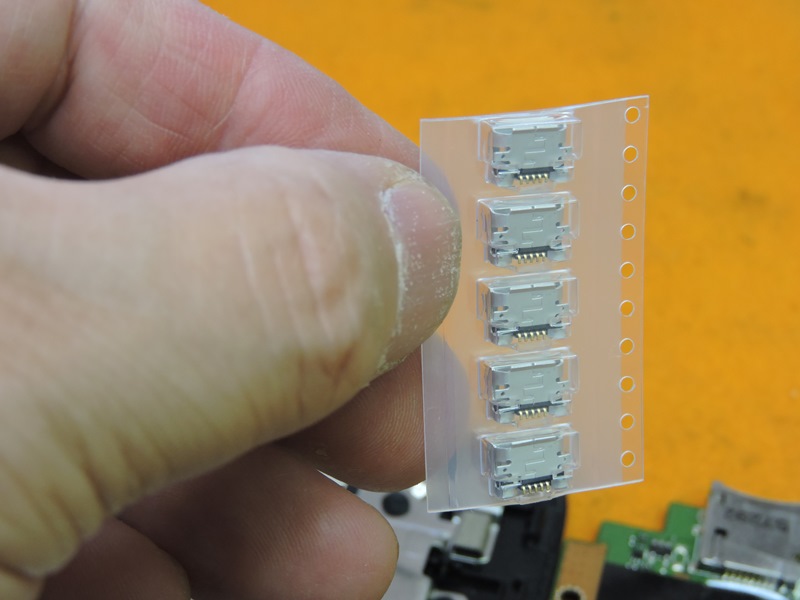

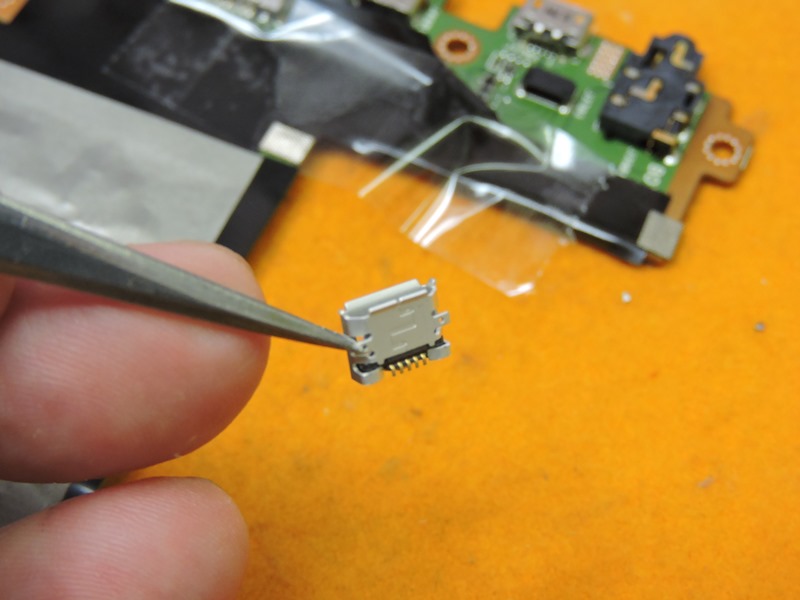

 交換用のＵＳＢソケットを用意しました。 秋月電子で５個入り３００円です。 |
 信号端子の長さが短めです。うまく 基板に半田付けできるでしょうか。 |
|
 元のＵＳＢソケットを取り外します。 先に裏側の半田を除去します。 |

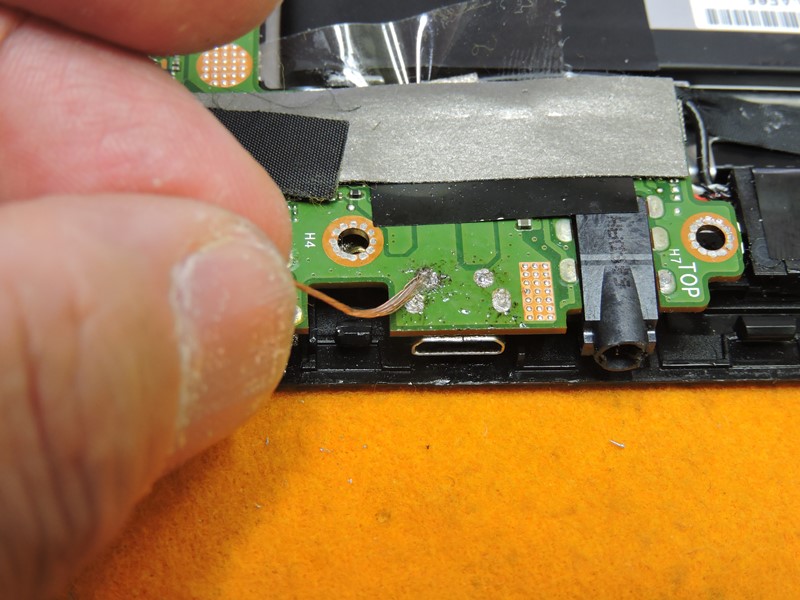

 半田面積が小さく半田吸取器を使用できません。 ビニルコードの銅芯線に吸い取らせます。 |
|
 半田か所の熱容量が小さいので、半田は すぐに溶け間もなくソケットが外れました。 |

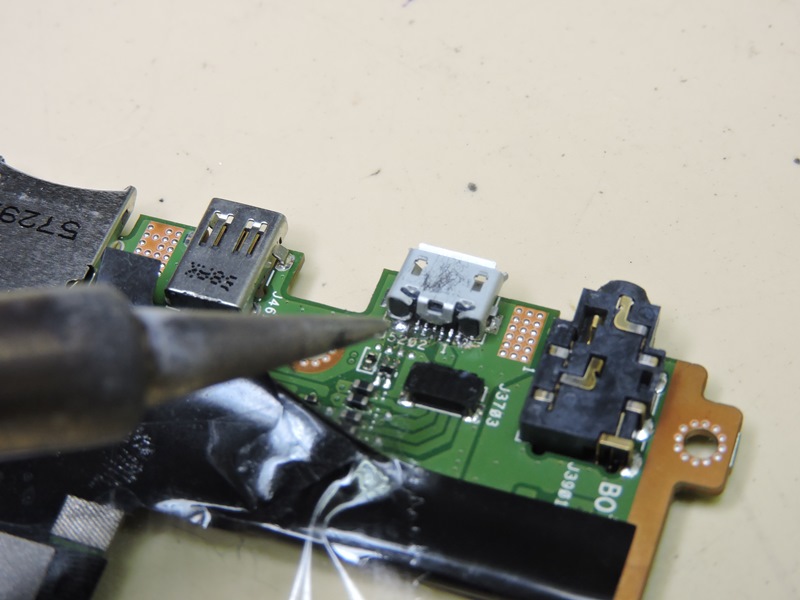

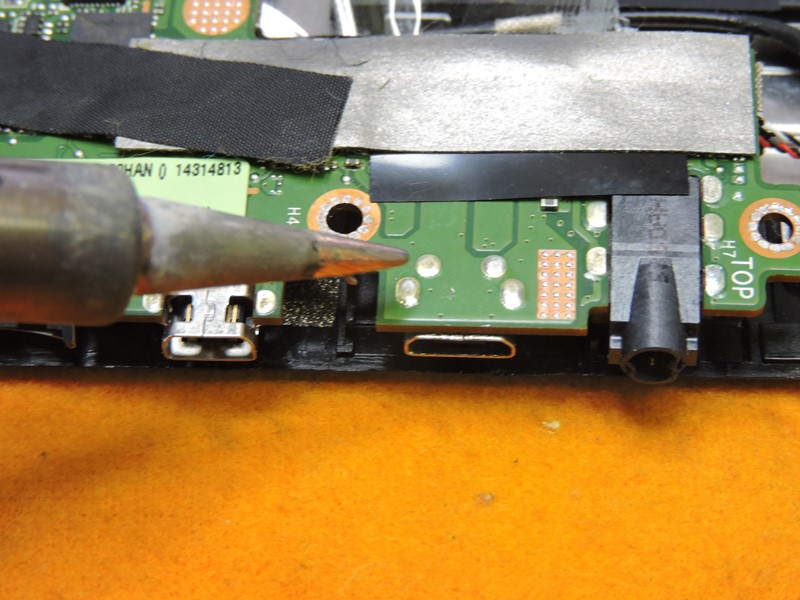

 ソケットが取り付けられていた半田面を 半田コテ先で綺麗に（平滑に）します。 |
|

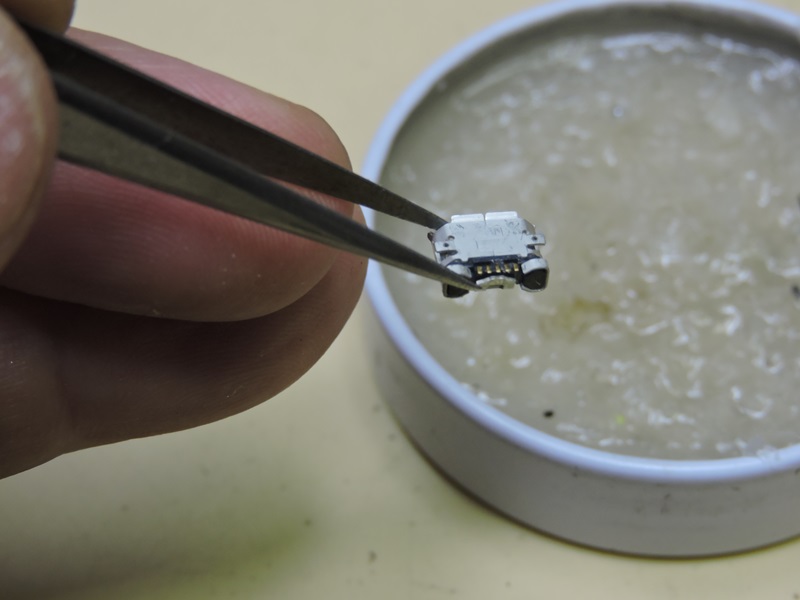

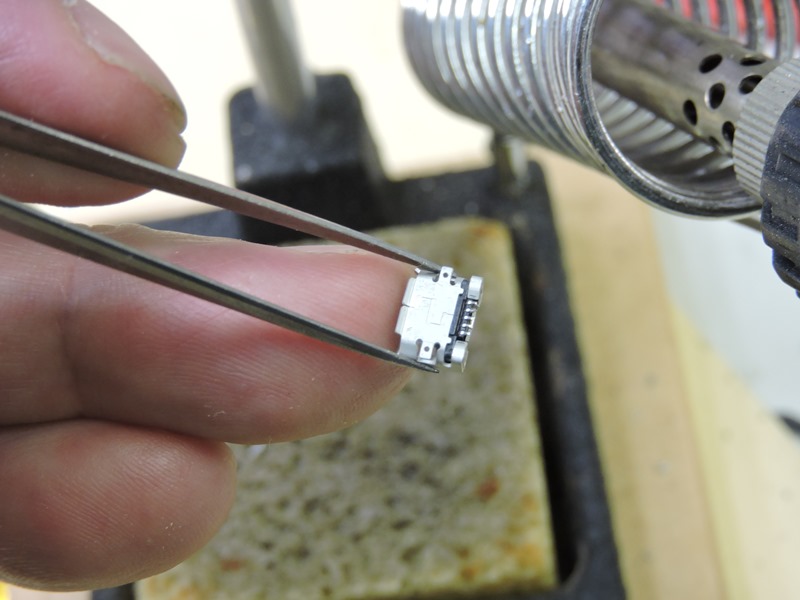

 新しいＵＳＢソケットの半田付け部分に、 ごく薄くフラックスを塗り付けます。 |
 軽く半田をコーティングし、 基板と融着しやすくします。 |
|

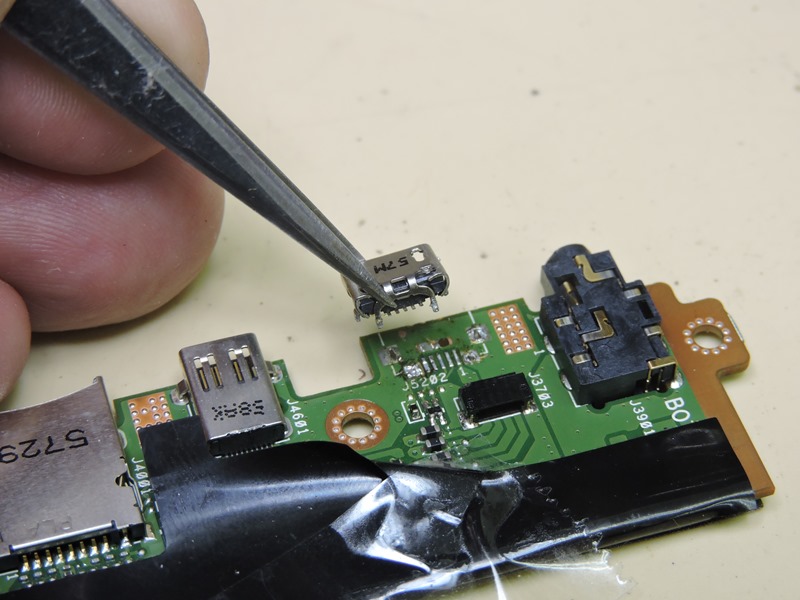

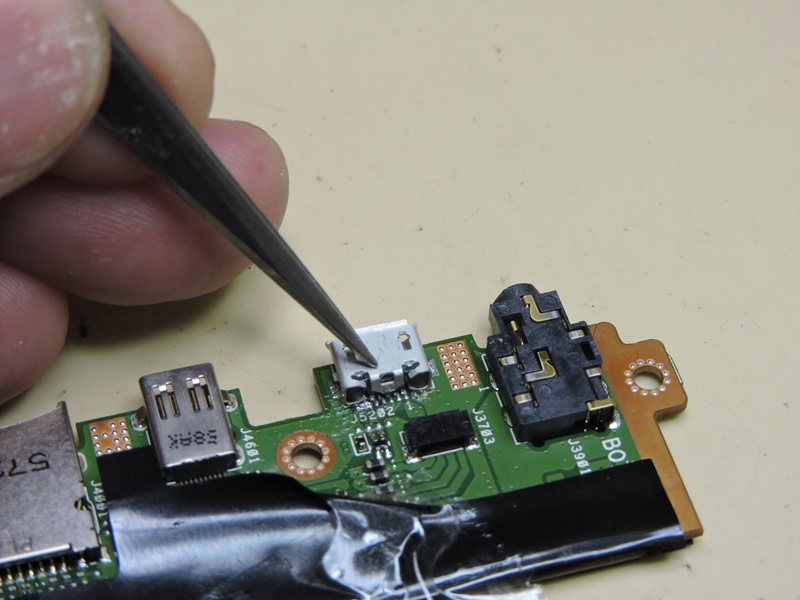

 信号端子の並びを慎重に揃え、先に 左右のアース端子を半田固定します。 |
 続けて５本の信号端子を半田付けしようとするも、 コテ先のチップが太く半田か所に届きません。 |
|

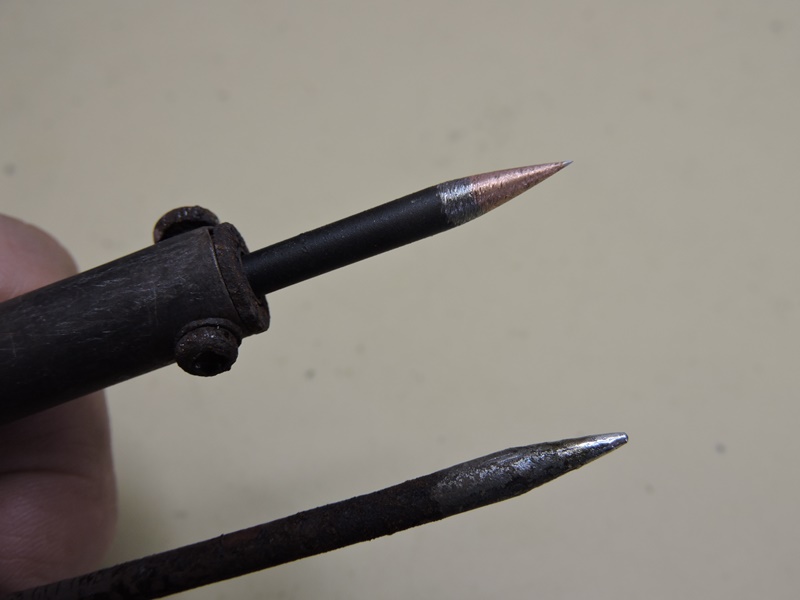

 そこで予備のコテ先チップを用意し、先端を細く 加工します。昔ながらの半田メッキで作業します。 |

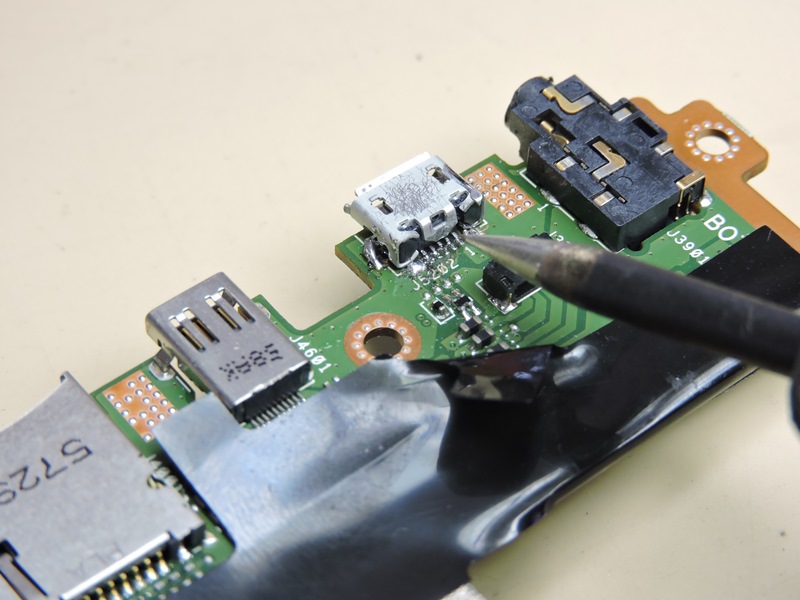

 新しいＵＳＢソケットの信号端子が短いため、ようやく届いた コテ先で半田付け部分を撫でるようにして融着させます。 |
|

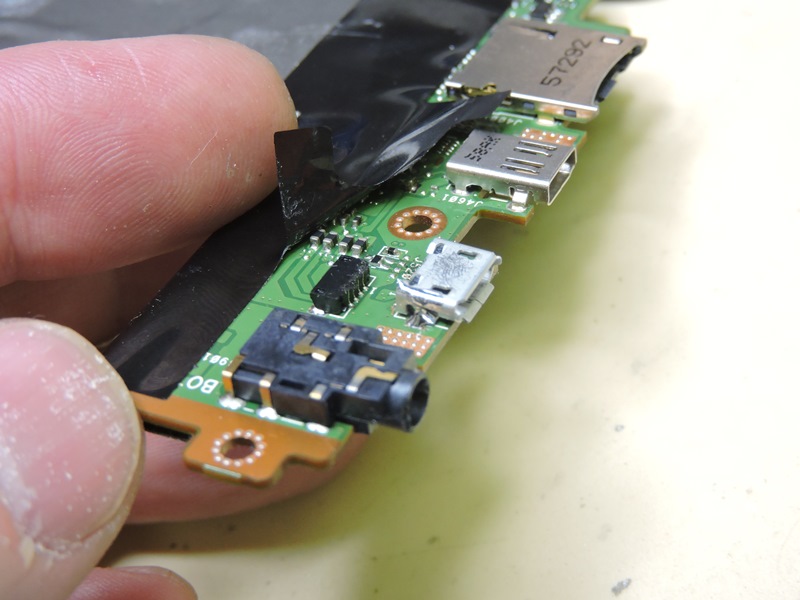

 何とか取り付け成功です。元通り充電 できるようになっていればの話ですが・・ |

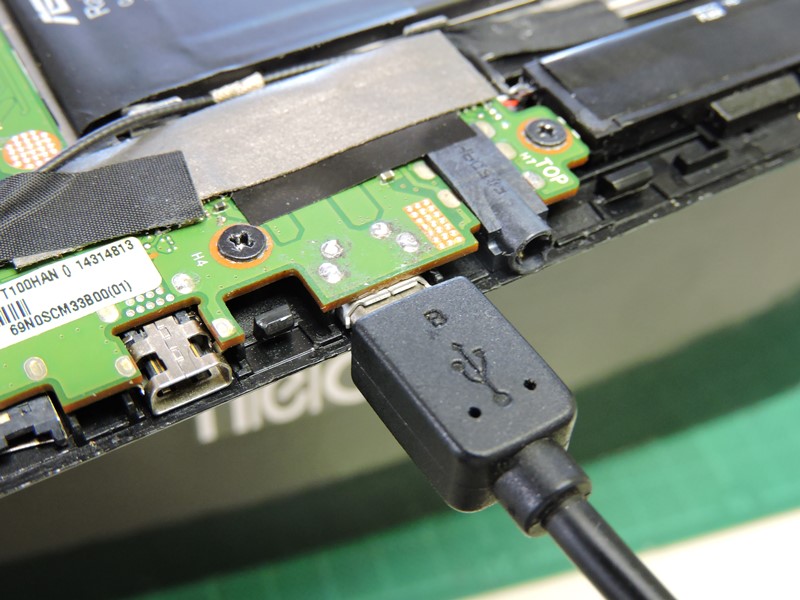

 ケーブル類を元に戻しＵＳＢ ケーブルを接続してみます。 |
|

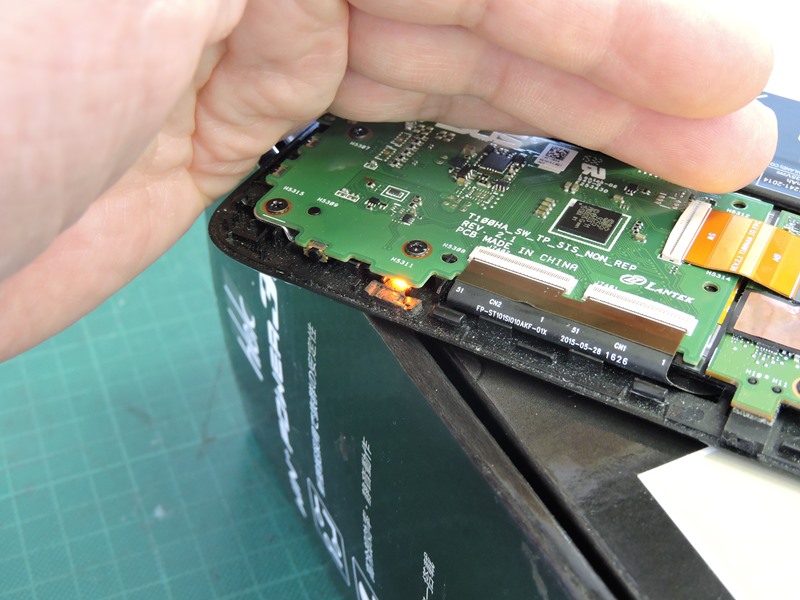

 充電ランプが点灯しました（オレンジ色は充電中を示します）。バッテリーが底を ついた後は、電源スイッチの長押しにより、オレンジ色が５回点滅していました。 |
||
 部品を新品に交換したとて、元と同じ華奢なソケットに 違いありません。このままではいずれまた故障します。 |

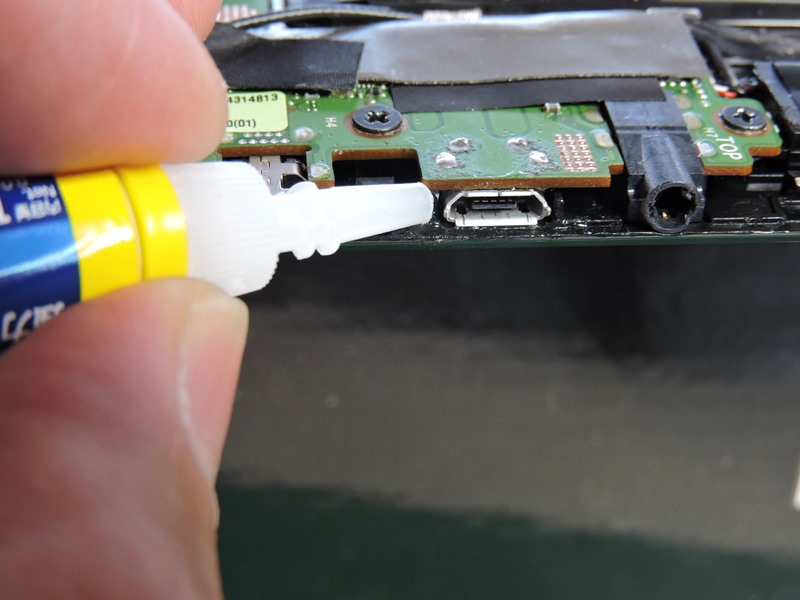

 ソケットがぐらつかないよう、ソケットと基板の間に 瞬間接着剤を少量流し込み固定を強化します。 |
|
 ＵＳＢケーブルを接続したままひと晩置くと、電源ＬＥＤ表示がオレンジ色から 白色に変わり、バッテリーが完全に充電されました。タブレットが息を吹き 返した・・・と思いきや、あらためて電源スイッチを操作するも起動しません。 購入直後に突然起動しなくなった時と、同じ状況です。とっくに製品保証は 切れています、だから自力で修理したのですが。もうＡＳＵＳは結構です。 |
||
|
||
