| ・コーヒー店エアコン取り付け（２０１７．７．１７） |

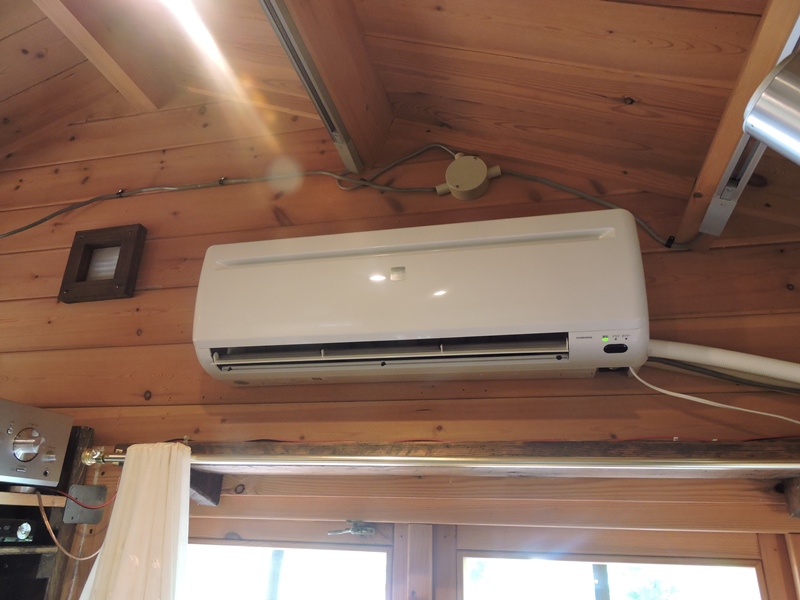

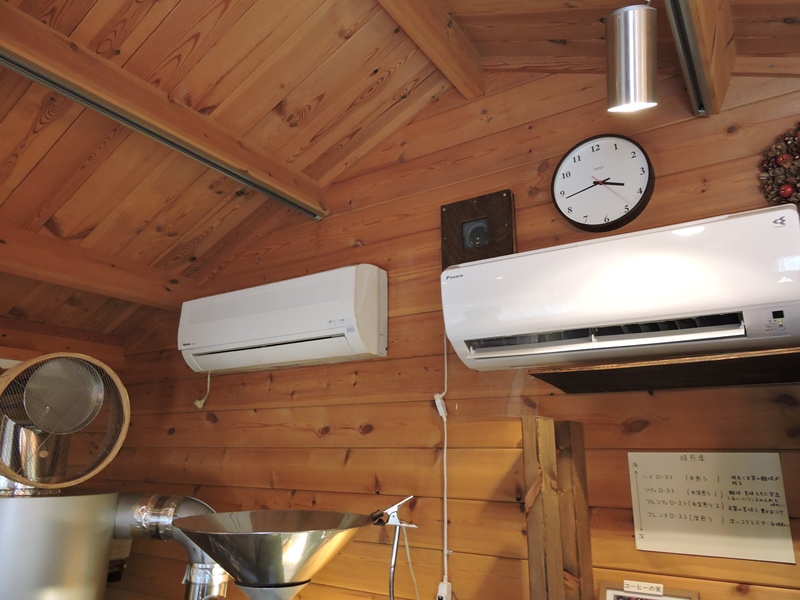

 コーヒー豆の挽き売り店からエアコン新規取り付けのご依頼がありました。 店内には既に２台のエアコンが取り付けられていますが、１台（写真左）は 近く取り外しの予定、１台（写真右側）は猛暑の只中調子が悪いそうです。 |
||

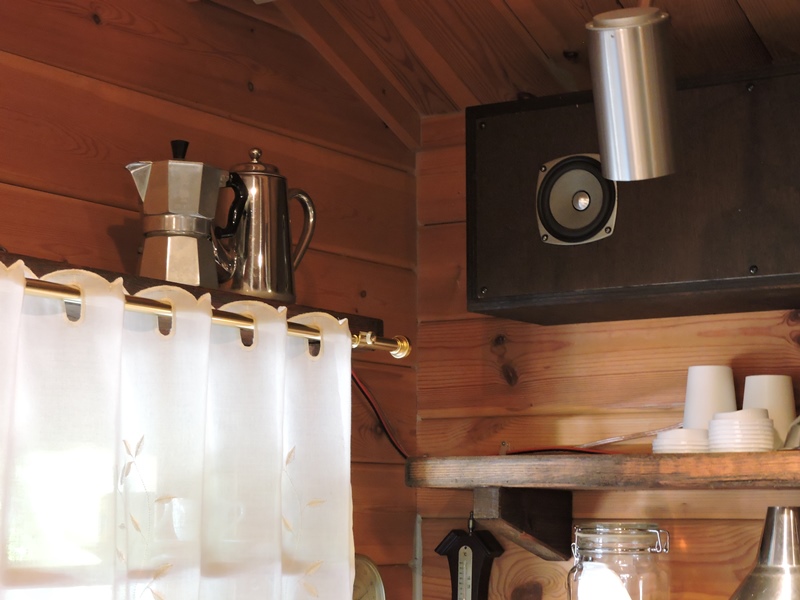

 ショップはお洒落なミニログハウス、焙煎機と 反対側の壁面上方に取り付けたいそうです。 |

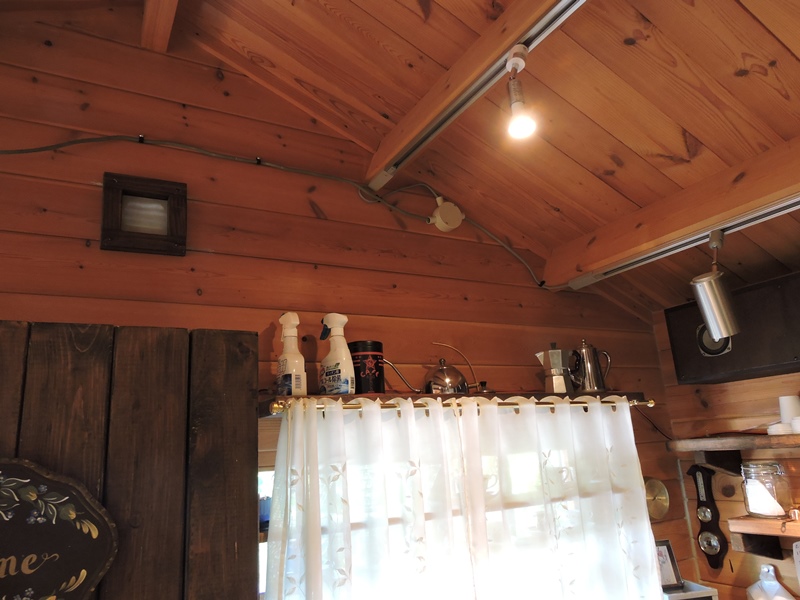

 ポットが見えている辺りに取り付け、 右横の隣接壁面に配管を通す計画です。 |
|

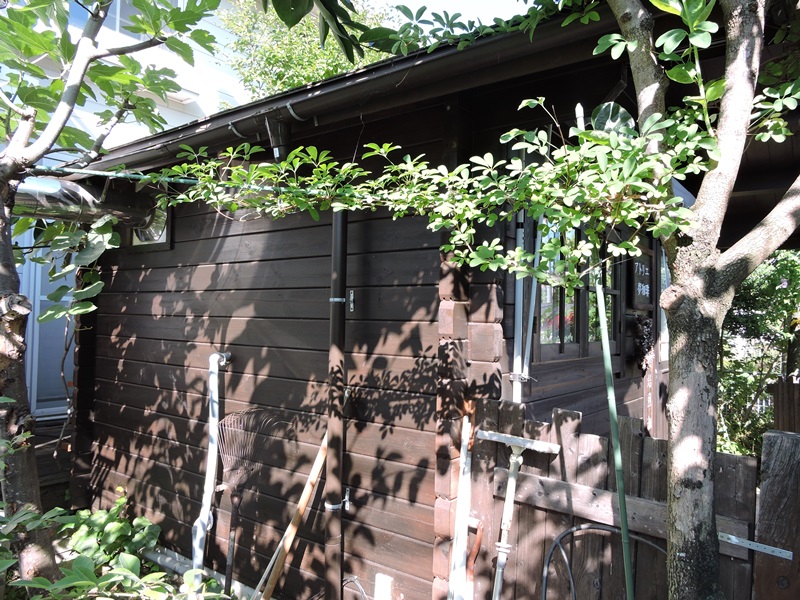

 室外機を設置場所を決定するため ログハウスの外側を確認します。 |

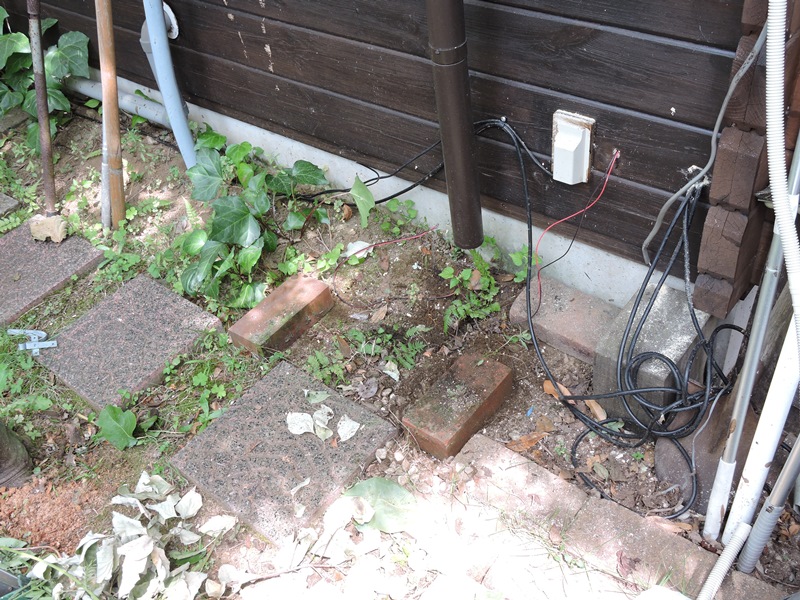

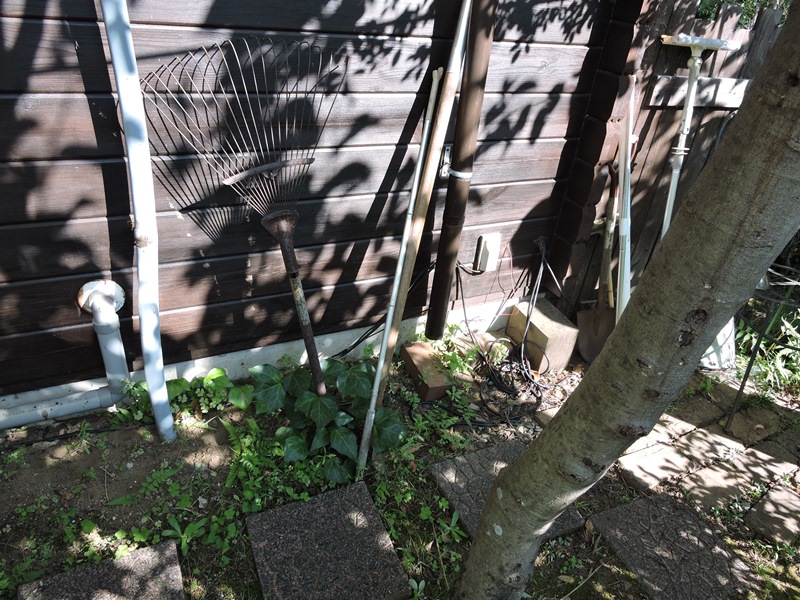

 配管取り出し位置の丁度真下に 適当なスペースがあります。 |
|

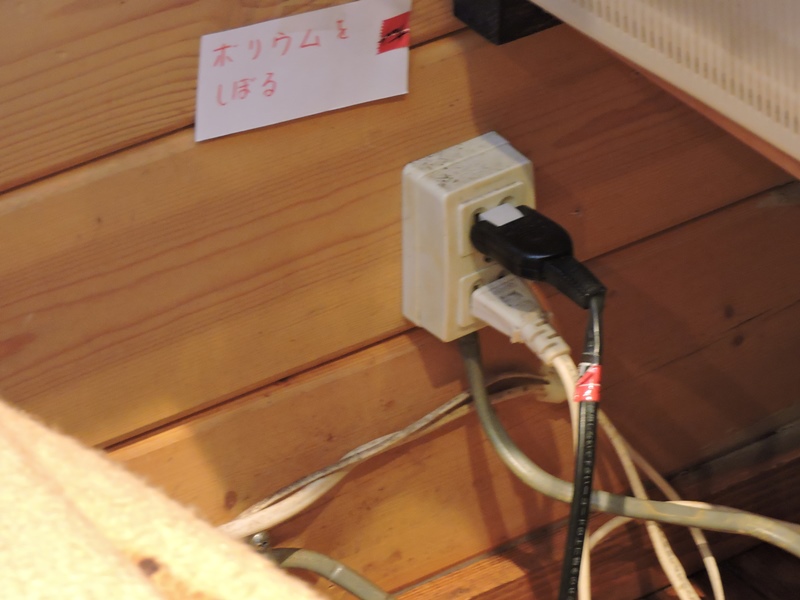

 また、室内機取り付け位置の真下には 電源を取るコンセントがあります。 |

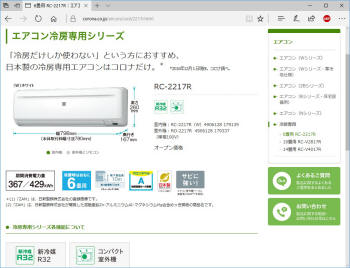

 できるだけ価格が安く、冷房専用機でもよろしいとの ことです。よく見かけるのはコロナ社製RC-2217Rです。 |
|
 焙煎機を稼働させていると、１台のエアコンでは能力が不足するそうです。市内のホーム センターで４万円、ネット通販で３万５千円ほどです。工事費、配管材等は別途購入です。 |
||

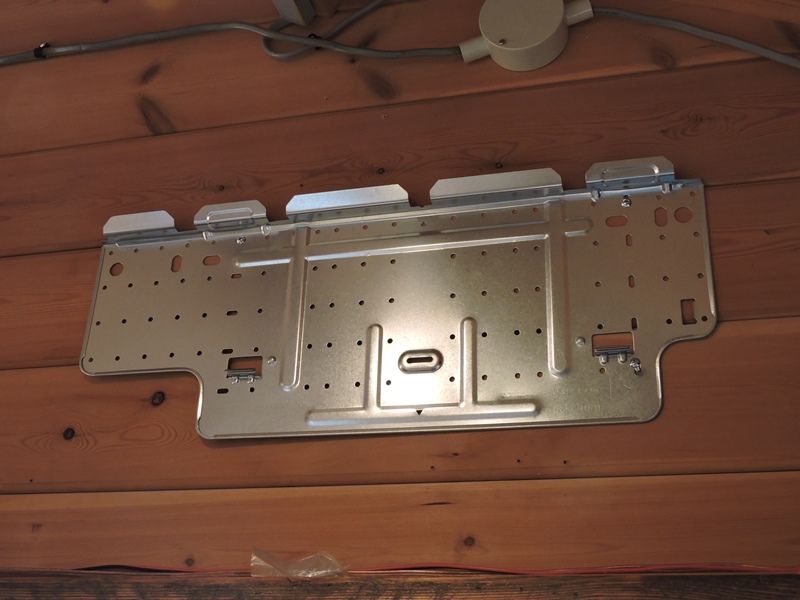

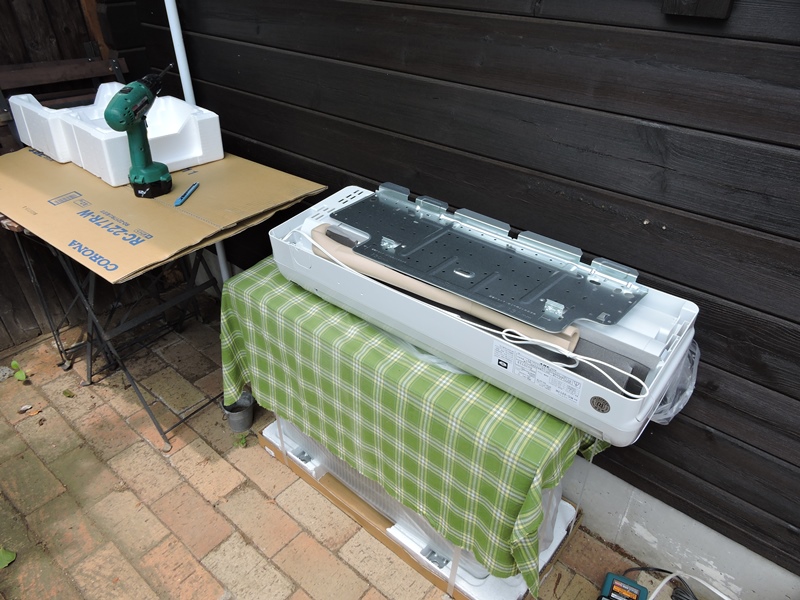

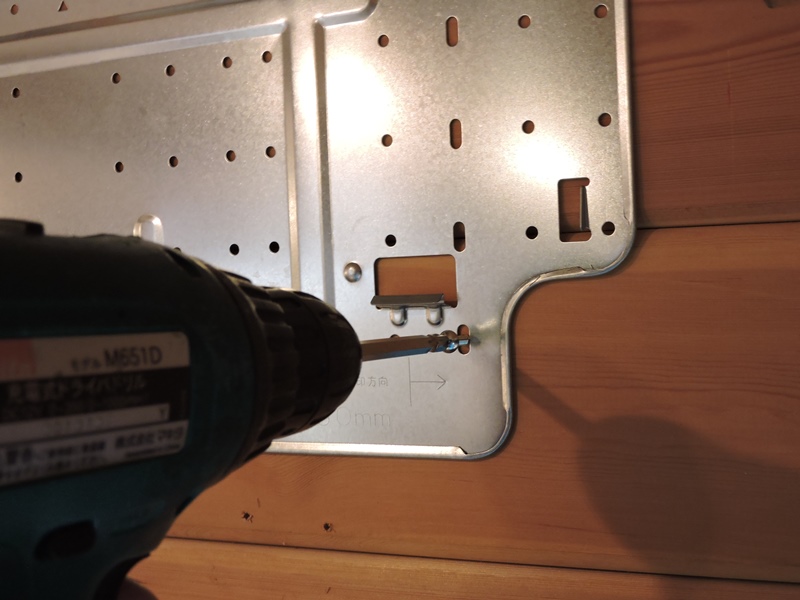

 室内機の取り付けから始めます。 付属の据付板を壁面に固定します。 |
 室内機本体の取り付け範囲や配管位置が 刻印されており、位置決めは簡単です。 |
|

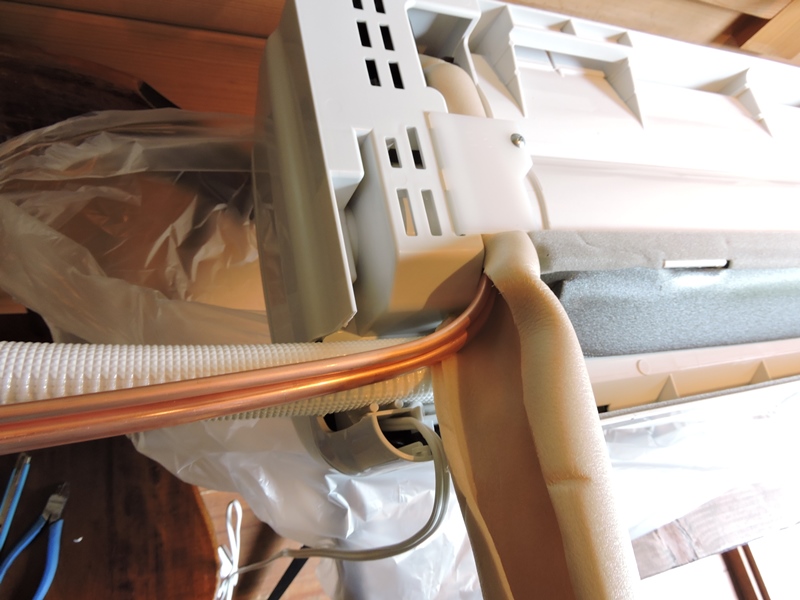

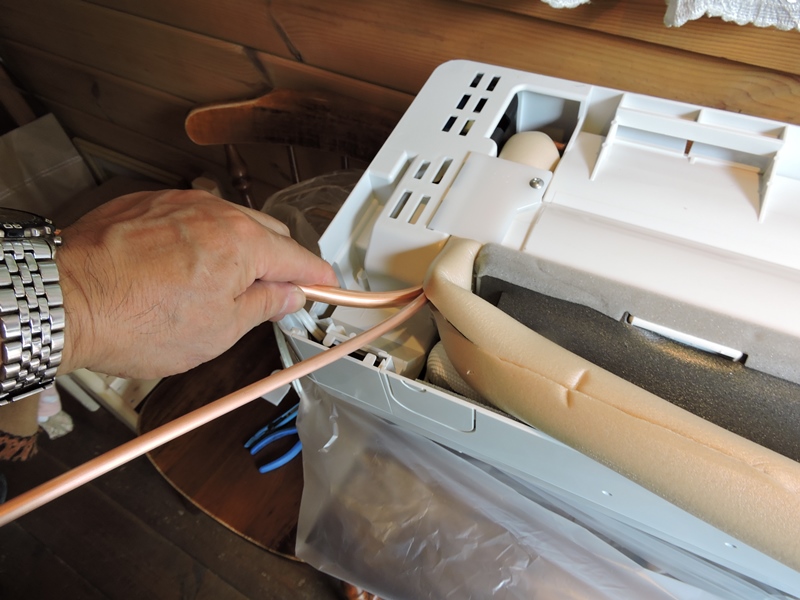

 配管の引き出し方向が逆向きになるので、 液側・ガス側２本の銅管を慎重に曲げます。 |
 柔らかい２分管は簡単に曲がりますが、３分管は やや硬く、Ｒ部に均等に力を加えて徐々に曲げます。 |
|
 プロは一瞬で曲げてしまいますが、下手に 真似をすると銅管を折ってしまいます。 |

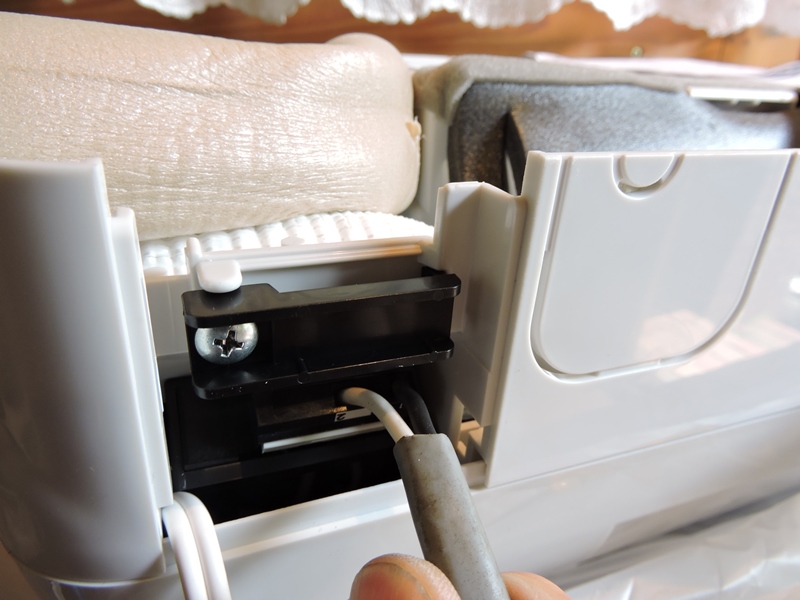

 室外機へ連絡するＶＶＦ ケーブルを接続します。 |
|

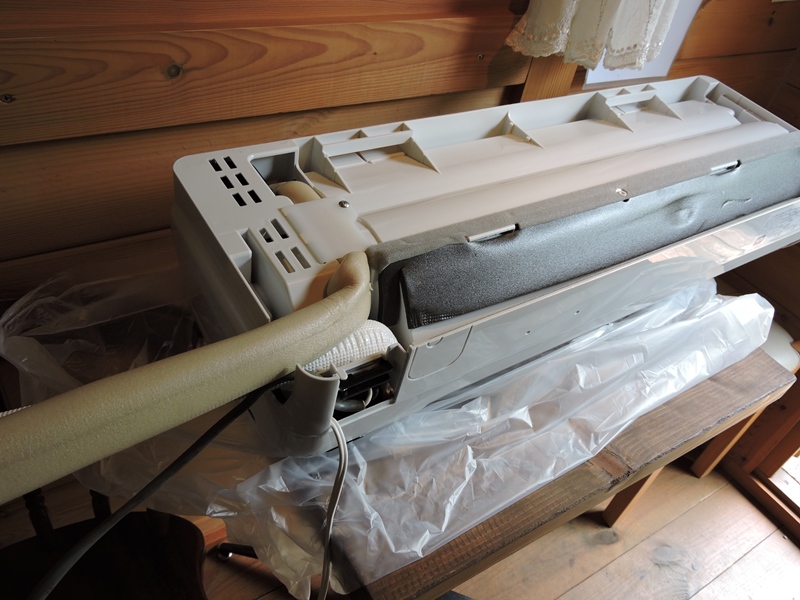

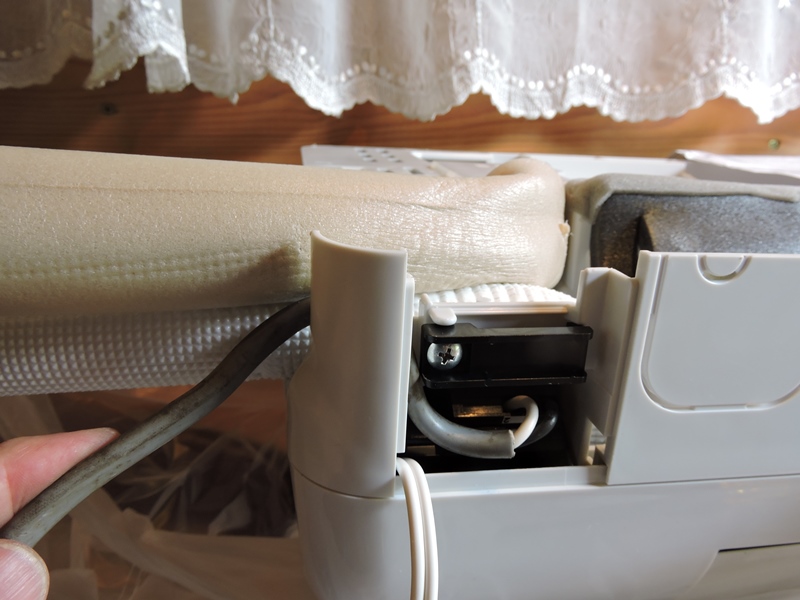

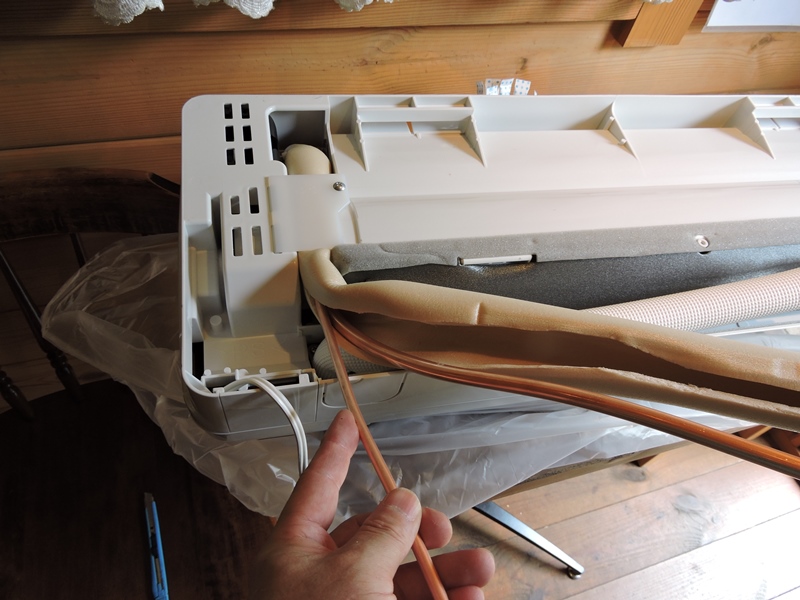

 配管と共に室内機本体の右側面に取り 出します。後でテープ巻きでまとめます。 |
 室内機の準備が出来たので 先に取り付けた据付板に掛けます。 |
|

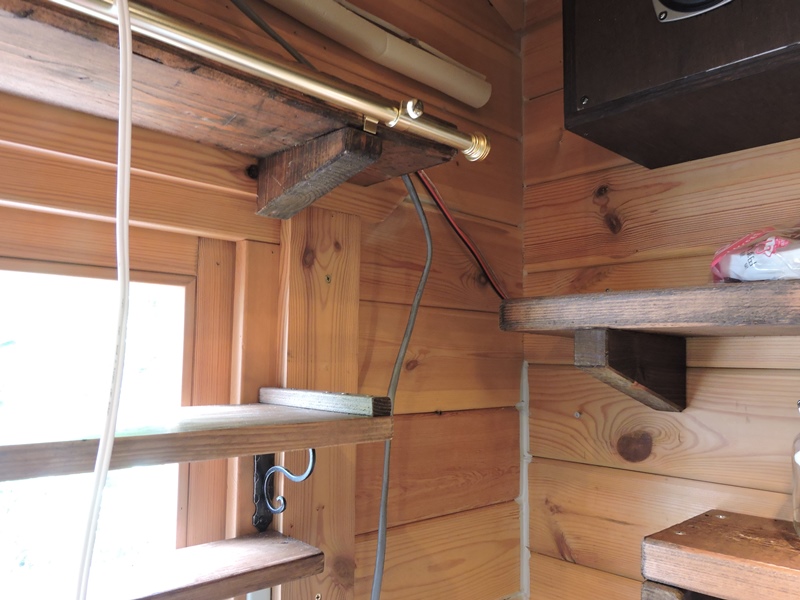

 室内機右側面から延びる配管の向かう先、 隣接する壁面に穴を開けて室外に通します。 |
||

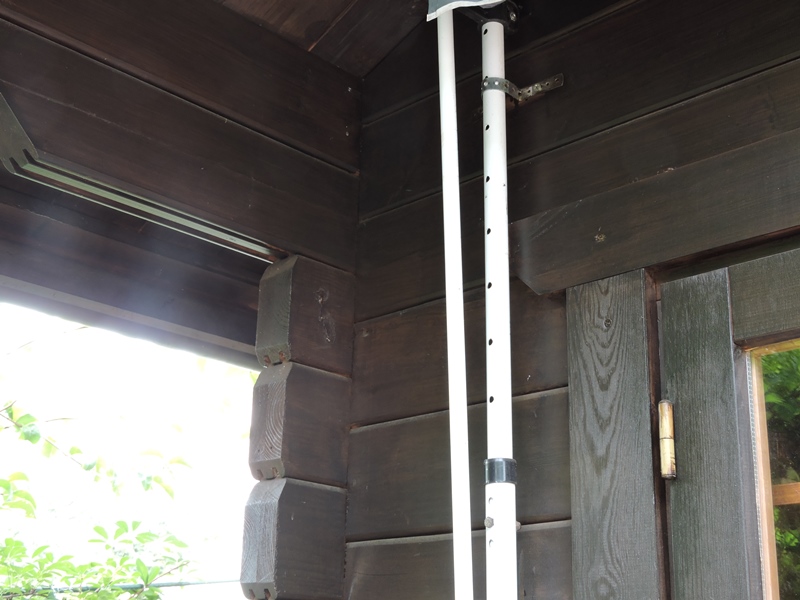

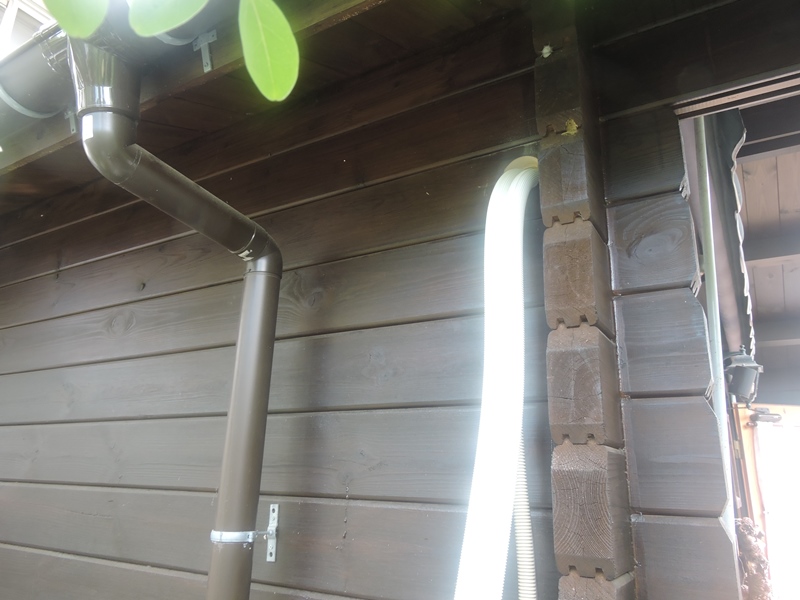

 ログハウス壁面に穴を開ける前に、室外 から穴の位置や壁面の構造を確認します。 |

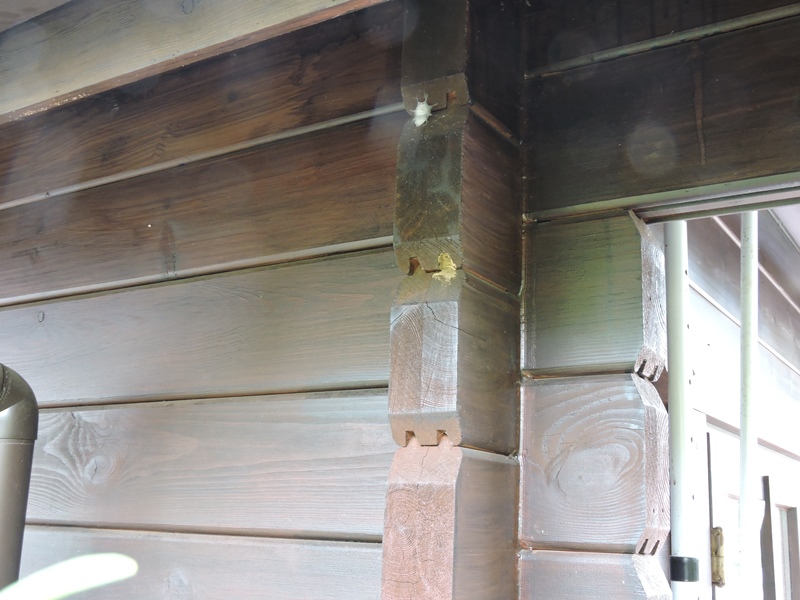

 １２０ｍｍ厚のログです。造りのしっかり した高品質のログハウスのようです。 |
|
 ホールソー・自在錐、どちらを使用しても 一方向から貫通させることは不可能です。 |

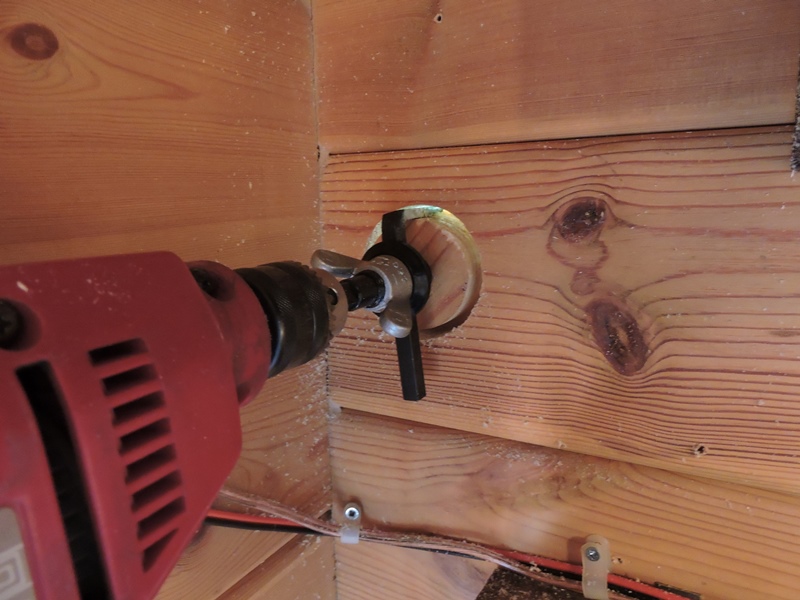

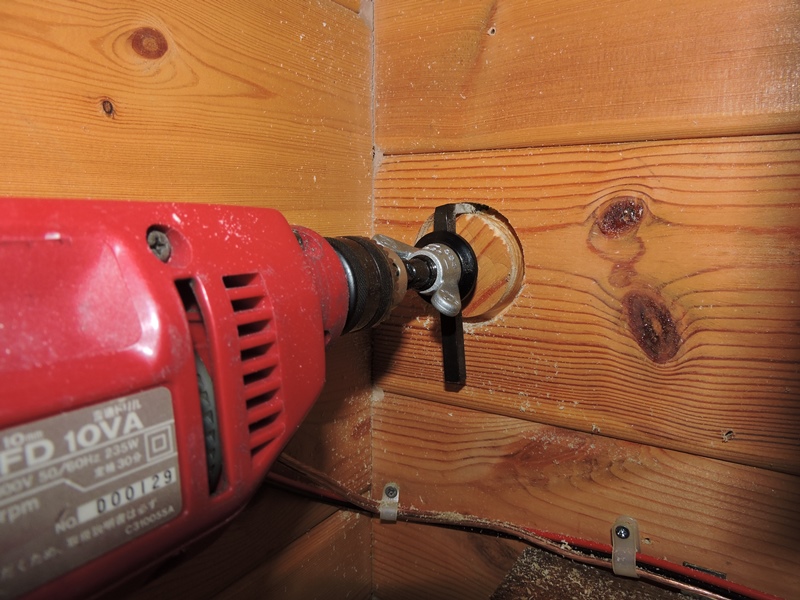

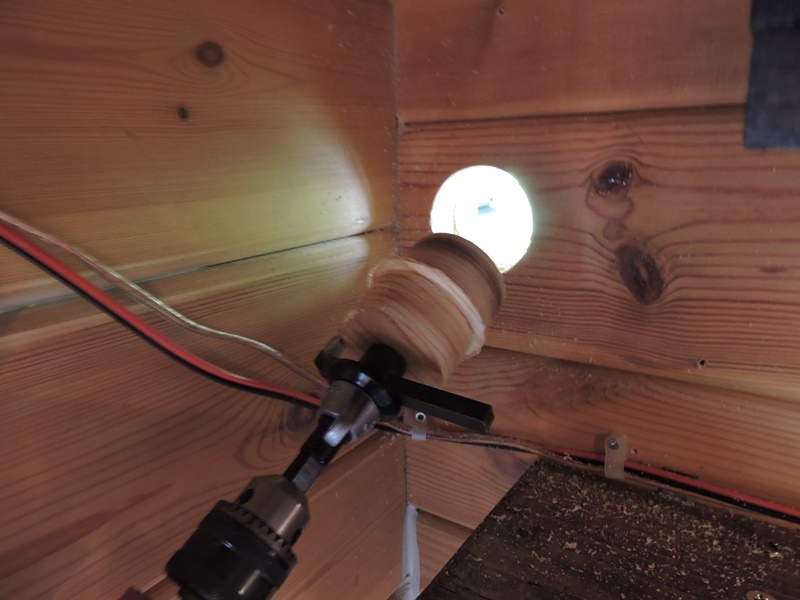

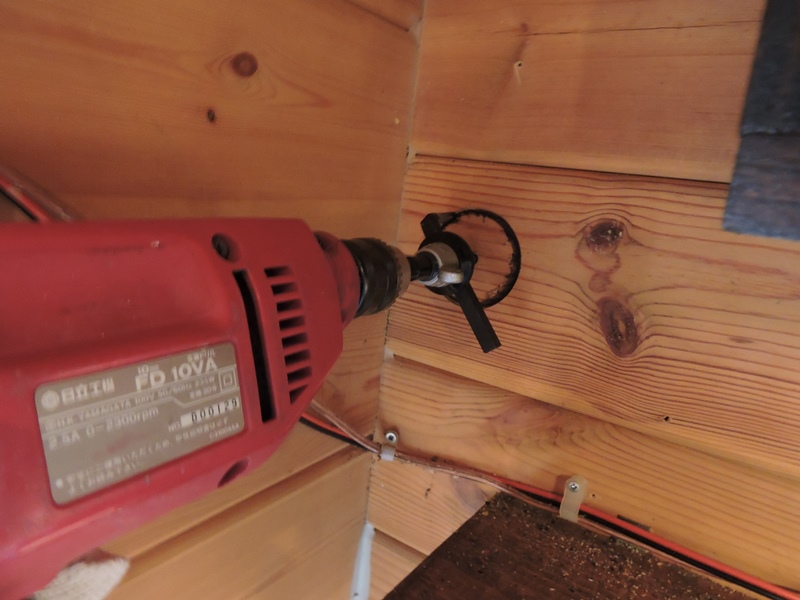

 電動ドリルに自在錐をセットし、先に室内側から 開けていきます。穴径は６０ｍｍの指定です。 |
|

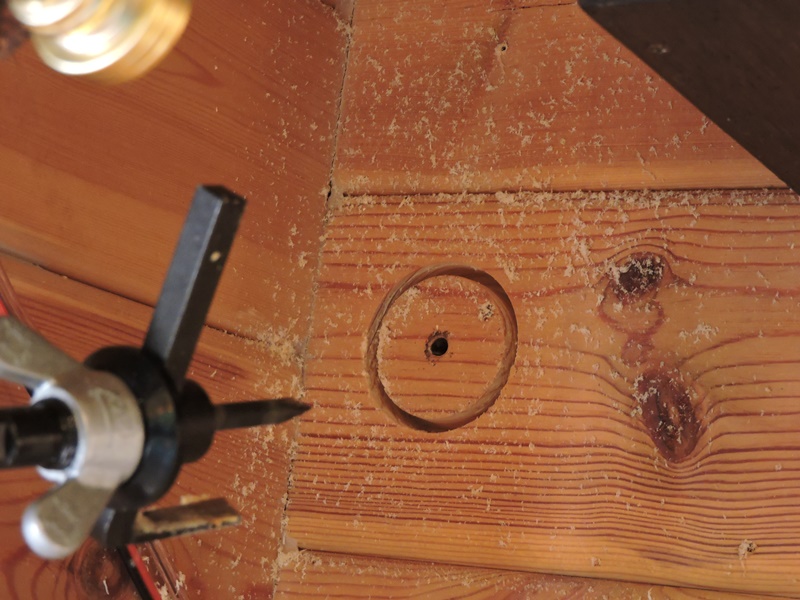

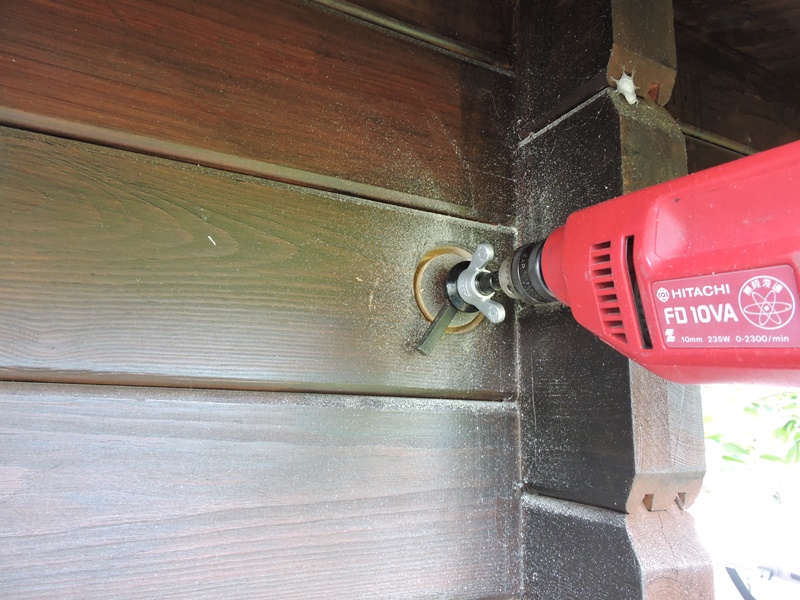

 ドリル刃で穴のセンターを貫通させておき、 室外側からログ厚の半分を開けます。 |
 貫通直前まで進んだところで、 再度室内側から切り込みます。 |
|

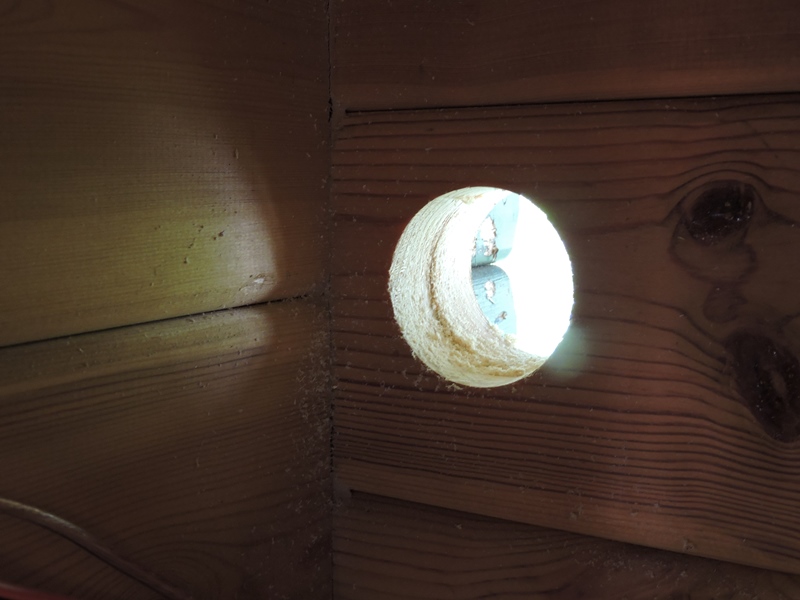

 切り込んだ円周部から光が透けてきま した。センターはほぼ合っているようです。 |
 貫通した１２０ｍｍのログ材が抜けてきま した。僅かにセンターのずれがあるようです。 |
|

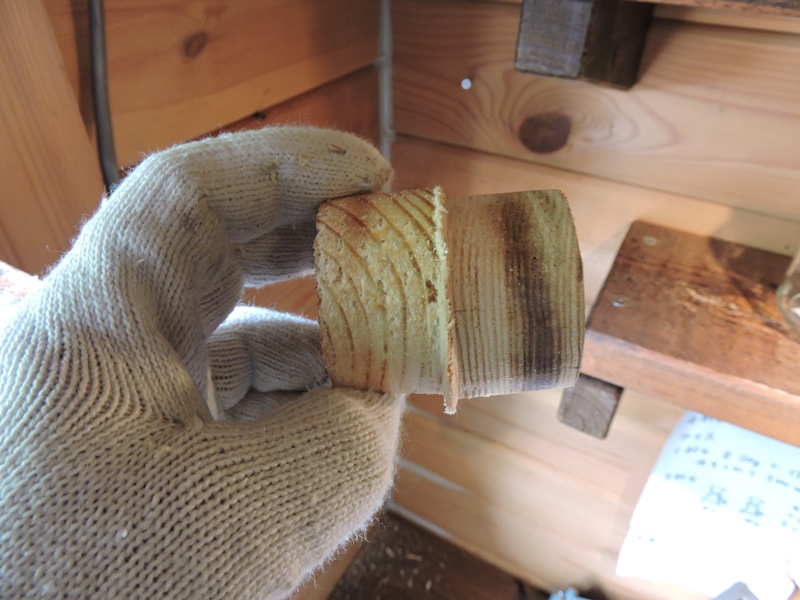

 手に取って確認するとこれだけずれています。ホールソーを使用 した方が綺麗に仕上がるでしょうけれど、ストロークが不足します。 |
||
 配管を通すだけなので、この 程度でもちろん十分です。 |

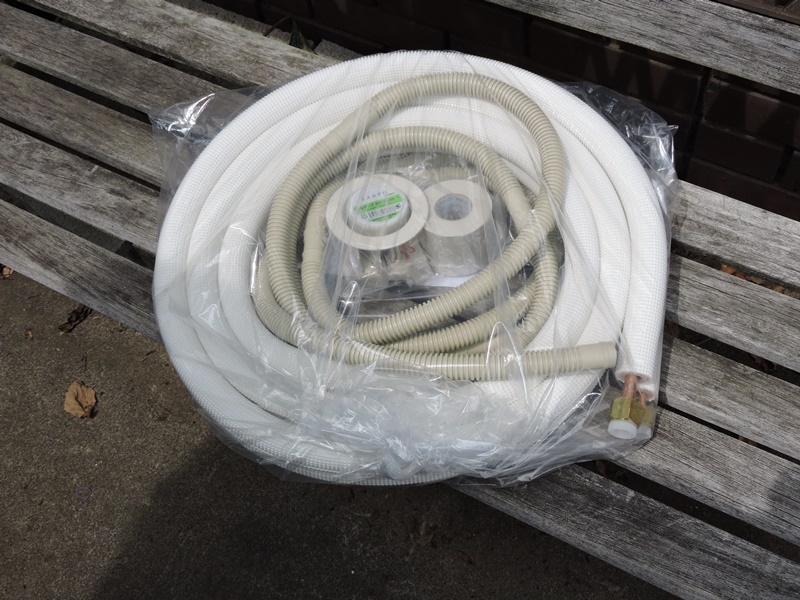

 室内機・室外機のセットには配管材は含まれません。 ホームセンター等でこのようなキットを購入します。 |
|

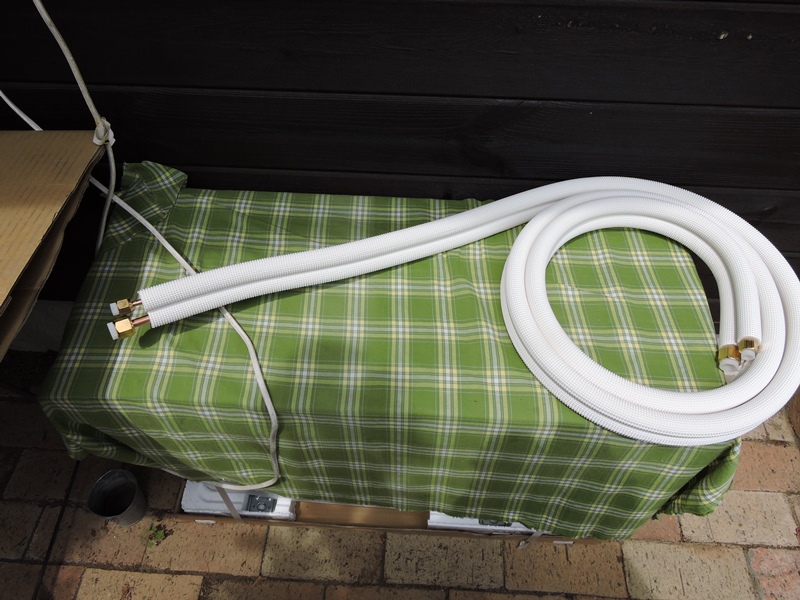

 予め配管長を確認しておきました。 ３ｍのペアコイルで間に合います。 |

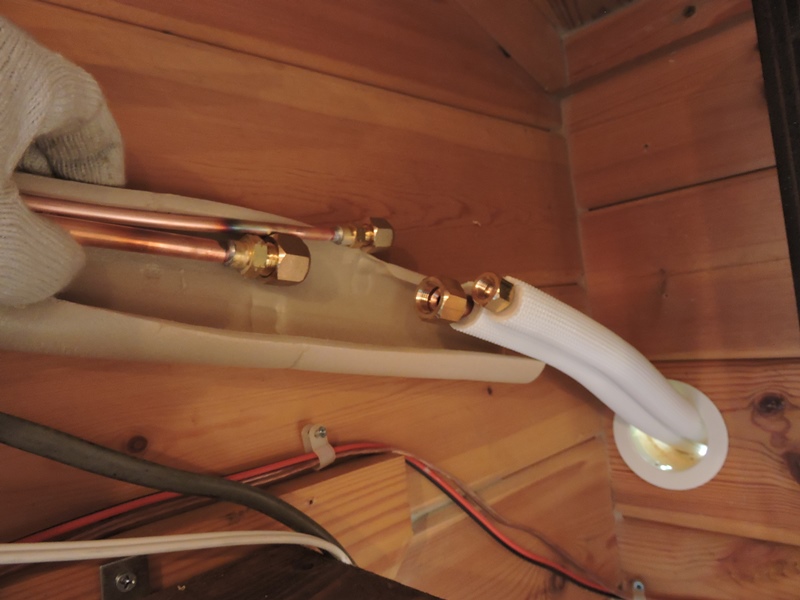

 ペアコイルの両端ともフレア加工済みです。 室内機側のハーフユニオンと接続するだけです。 |
|

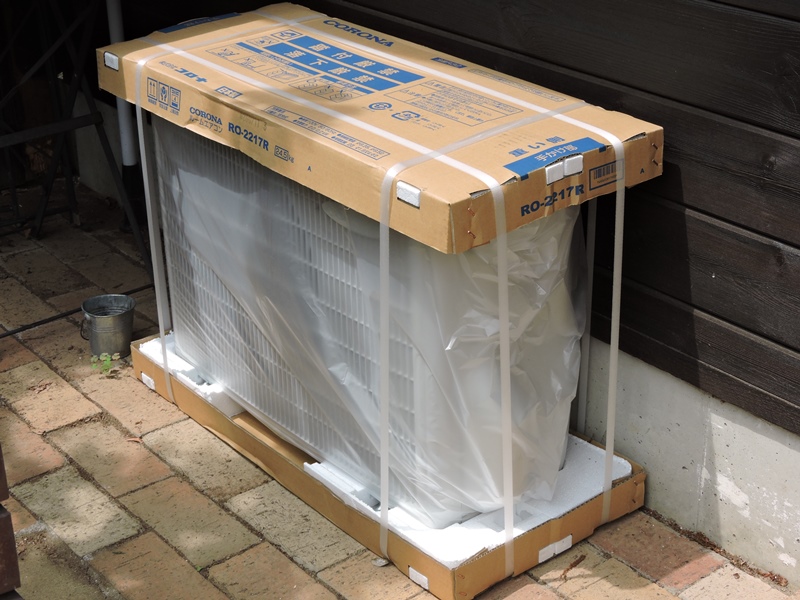

 室外機の据え付け作業に移ります。１００Ｖ５０Ｈｚ下で冷房能力２．０ｋｗ、 ６～８畳用です。重量２３．５ｋｇなので、１人で十分移動できます。 |
||

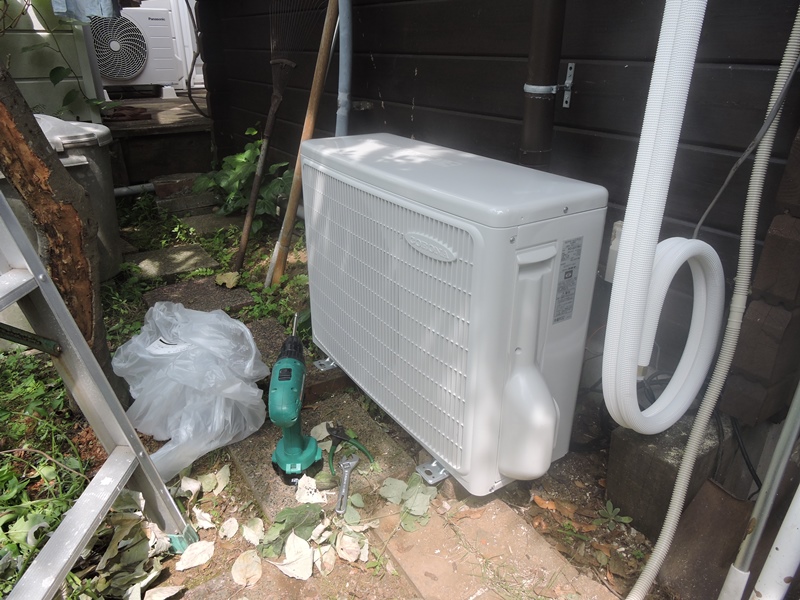

 据え付け場所周辺を片付け、レンガを 水平に並べて足代わりにします。 |

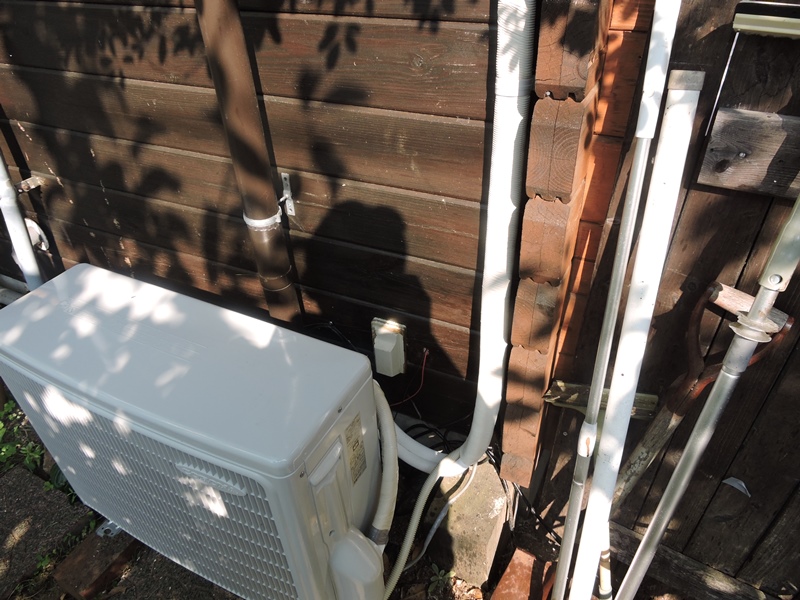

 壁面に開けた穴を通して、ケーブル・ ドレン共に配管を室外に取り出します。 |
|
 室外機の電装カバー側に配管が降りて います。配管１ターン分を残して丁度です。 |

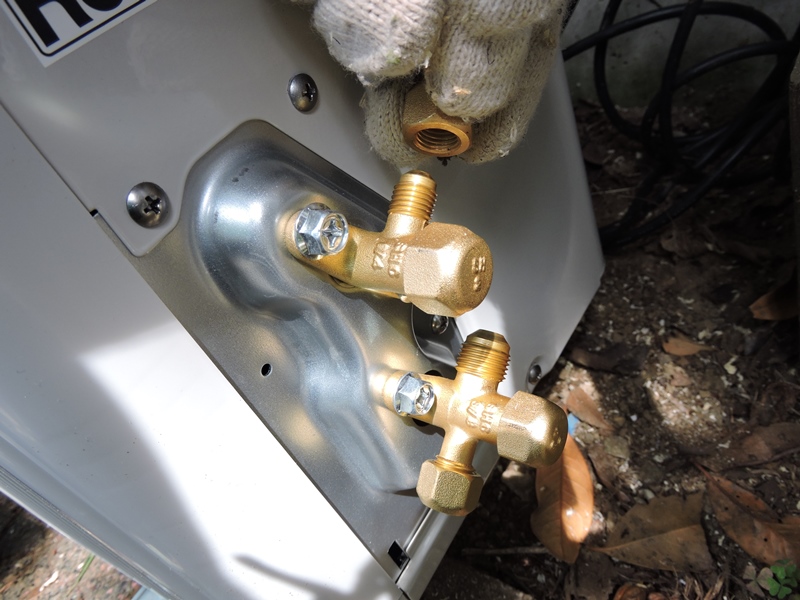

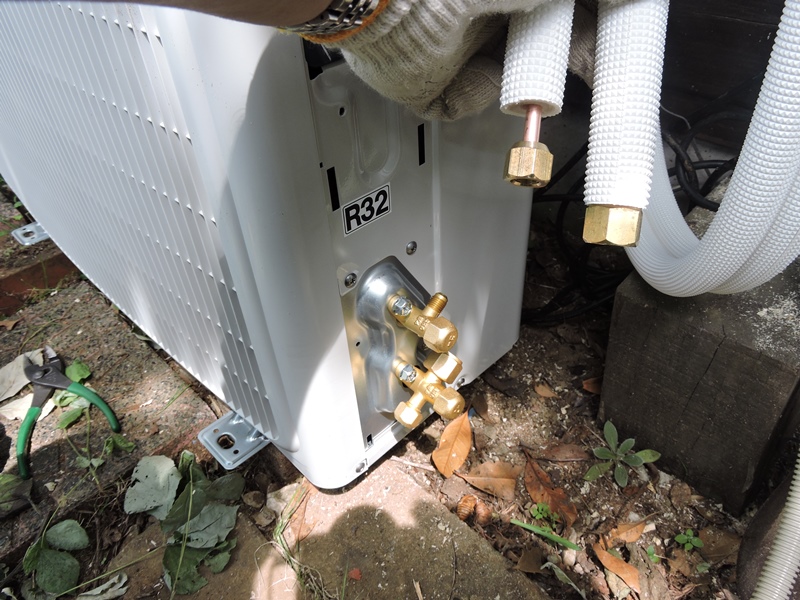

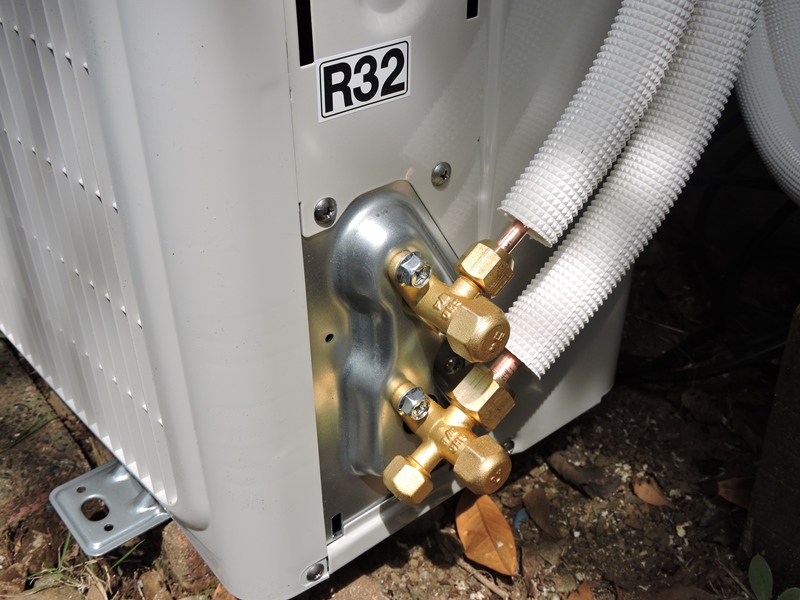

 電装カバーを外し、ストップ バルブを露出させます。 |
|
 液側・ガス側ハーフユニオンと 配管の位置関係を調整します。 |
 配管側のフレアナットが、室外機ハーフユニオンと できるだけ同一直線上に揃うように微調整します。 |
|

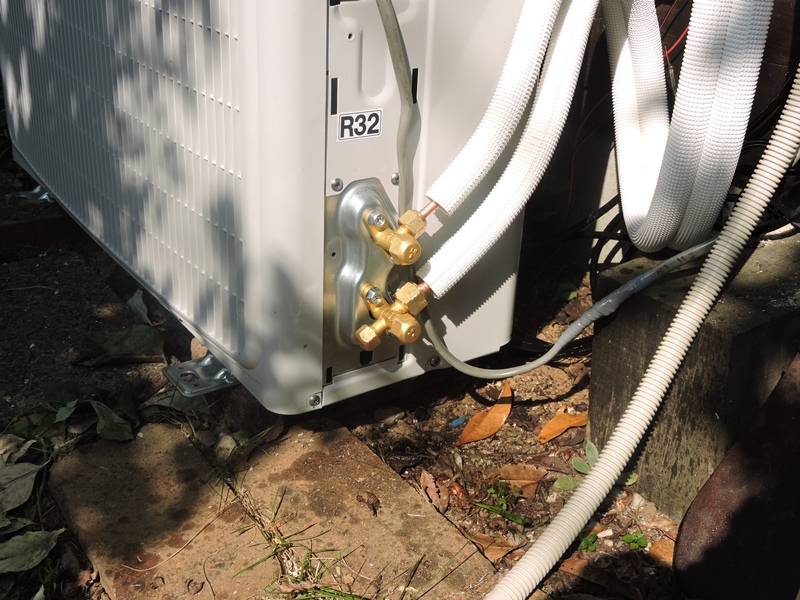

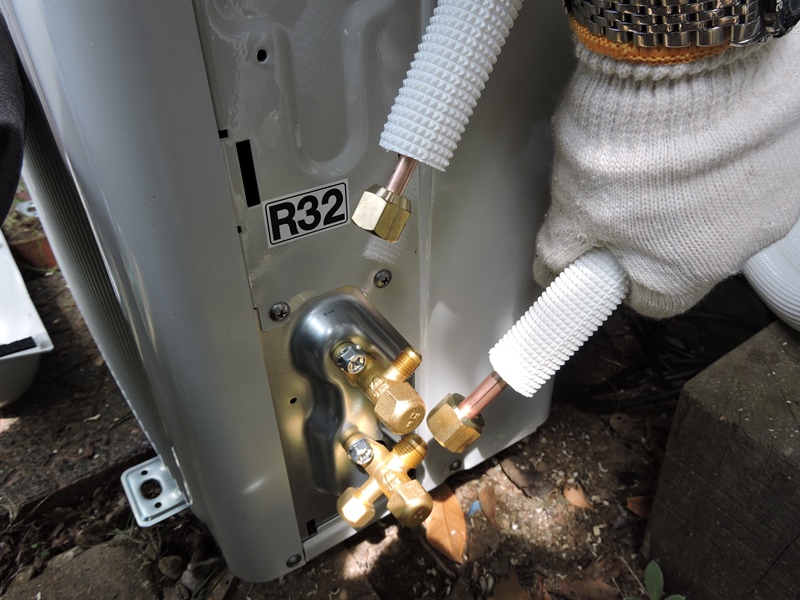

 フレアナットを締め付けて接続完了です。フレアナットの中で 柔らかい銅が潰れて気密パッキンの代わりをします。 |
||

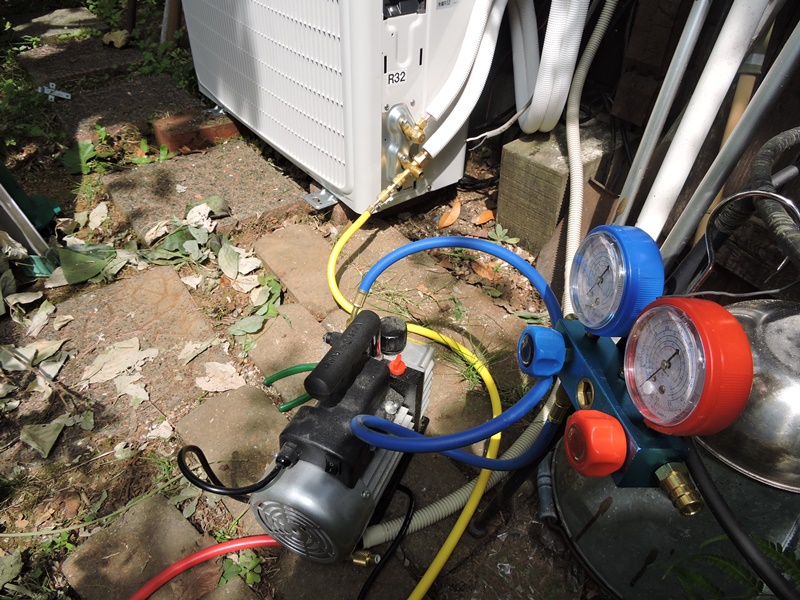

 エアパージ（真空引き）を行います。サービスポートに チャージバルブを取り付け、ポンプで引きます。 |

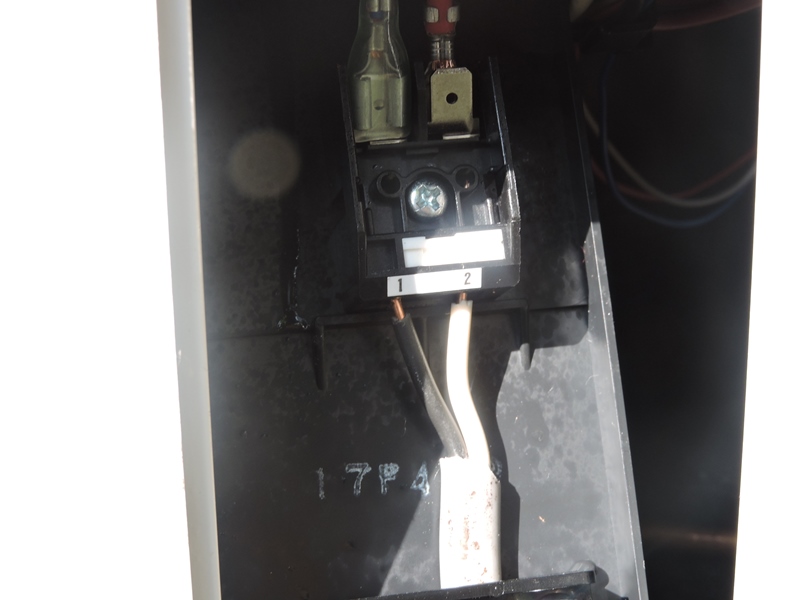

 真空を引いている間に、室内機からの ＶＶＦケーブルを室外機に接続します。 |
|
 エアパージ後、しばらく放置して経路の 気密が保たれることを確認します。 |
 電源コードを接続し試運転を行います。配管経路が 短く室外機が近いので、間もなく冷風が吹き出します。 |
|
 十分冷たいので大丈夫でしょう。正式には外気温 との温度差を確認しなければなりませんが・・。 |
 仕上げに入ります。室外機周りの配管を 整え、数か所を片サドルで固定します。 |
|

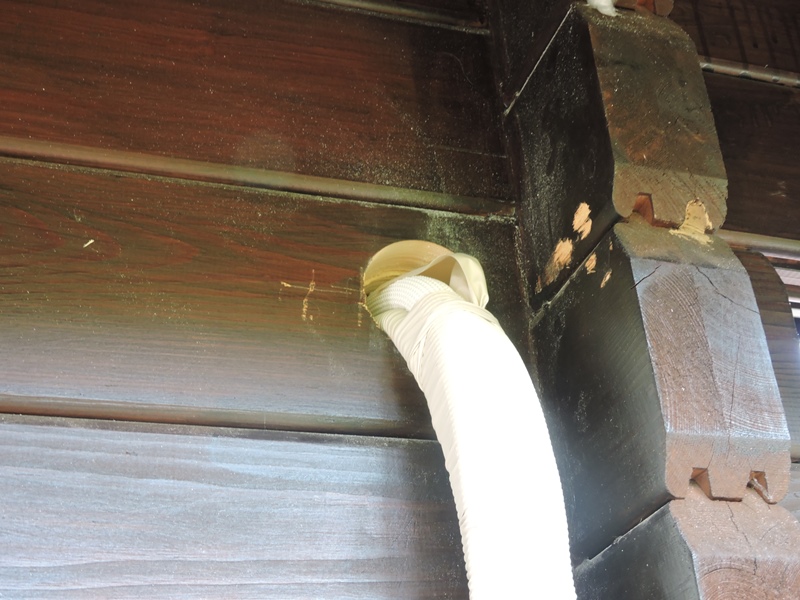

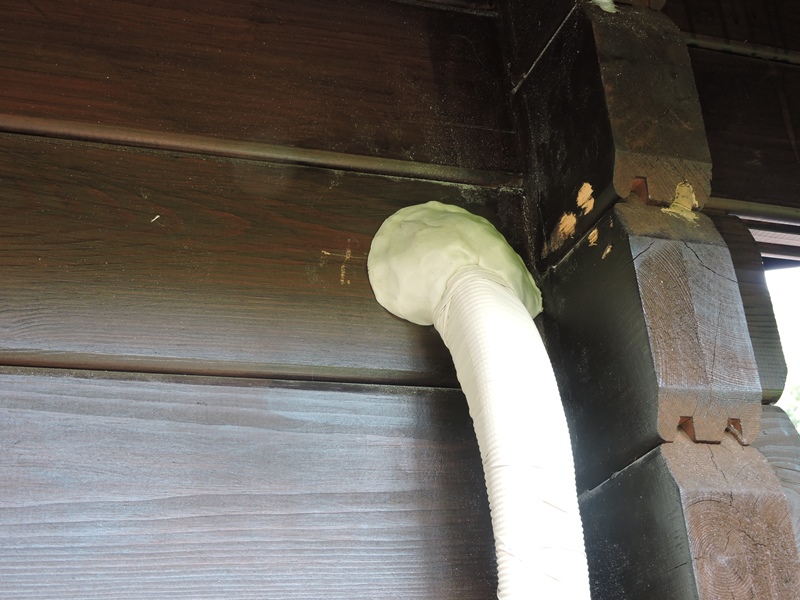

 配管の取り出し口です。このままでは 隙間から外気や雨水が浸入します。 |
 パテを当てて密閉します。 |
|

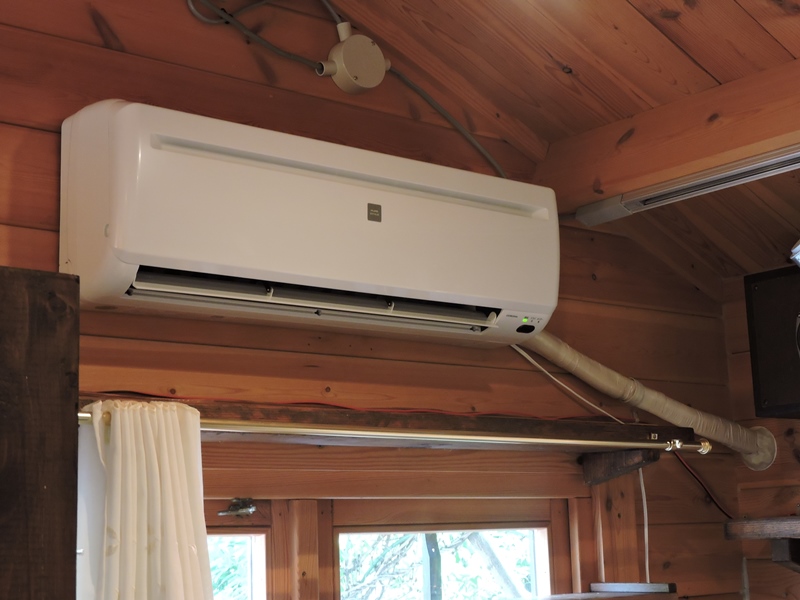

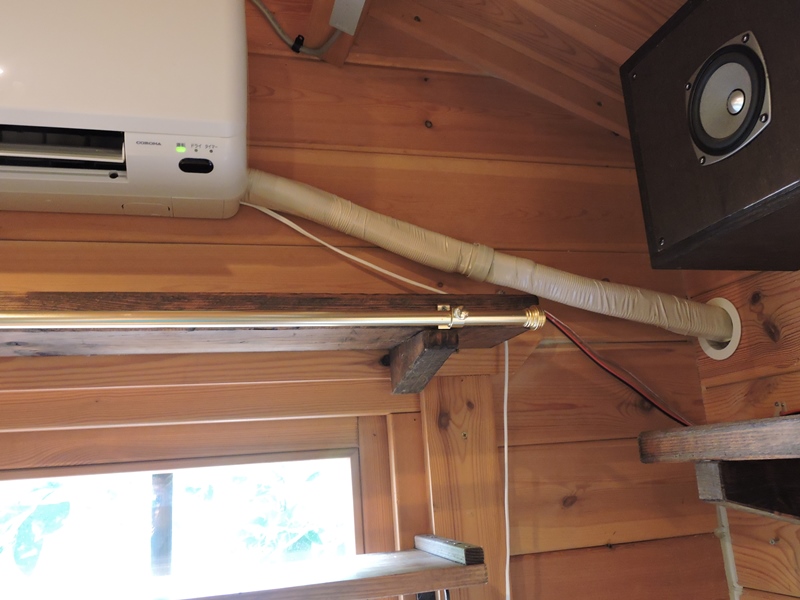

 室内側の配管も仕上げます。壁面の出口部分に 化粧キャップを入れましたが、隙間があります。 |

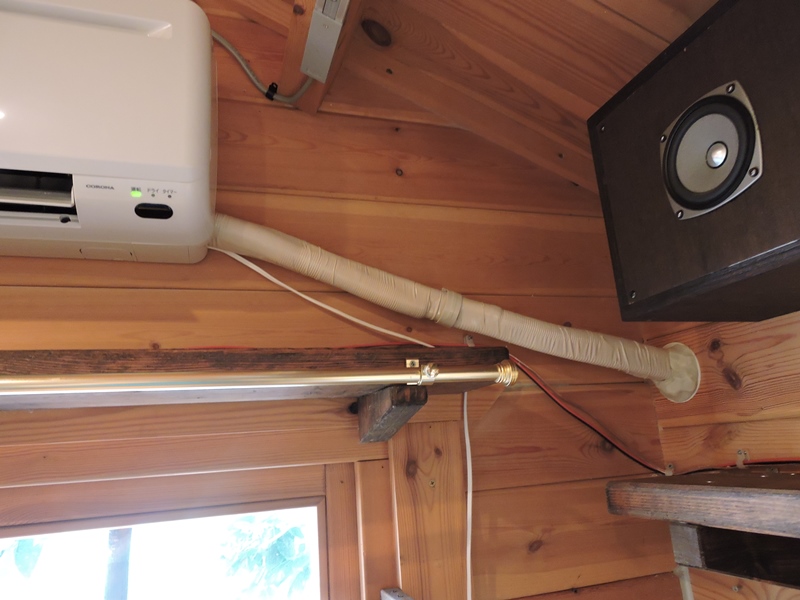

 ここにもパテを当てて密閉します。 配管の中ほどを片サドルで固定します。 |
|
 午前中から作業を始めましたが、室外機の据え付けは午後になり、西日の射す中での 厳しい作業となりました。作業の順序を逆にすべきでした。取り付け業者に依頼した場合、 費用は１万～１万５千円程度ですが、ペアコイルや取り付け部材等で半分近くを占めるので、 決して高いとは言えません。やはり専門業者のＣ／Ｐは簡単に真似できるものではありません。 |
||
|
||
