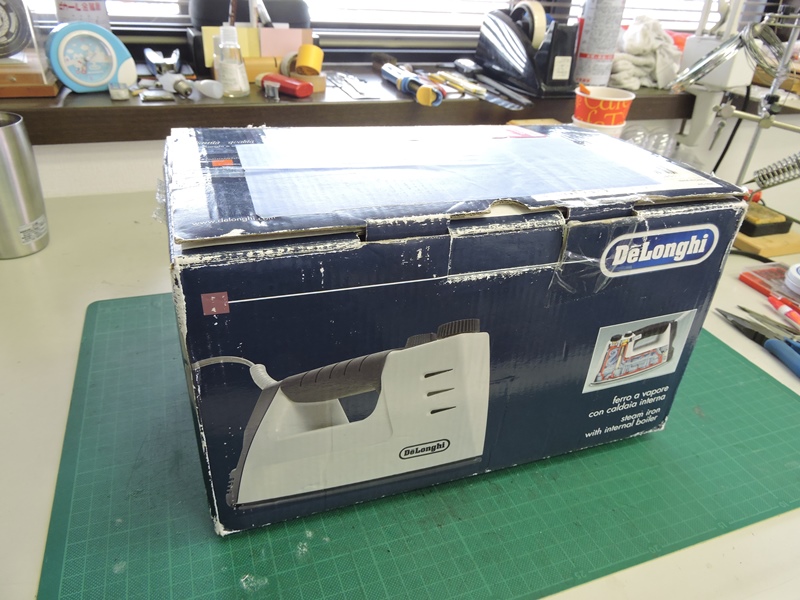

デロンギ製スチームアイロン修理の依頼が舞い込んできました。数年間
使用の後、ある日突然温まらなくなったとのことです。以前にメーカーに
連絡を取るも、もう部品がない(ので修理できない)と言わたそうです。
|
![](DelonghiIron/170823-145226.jpg)

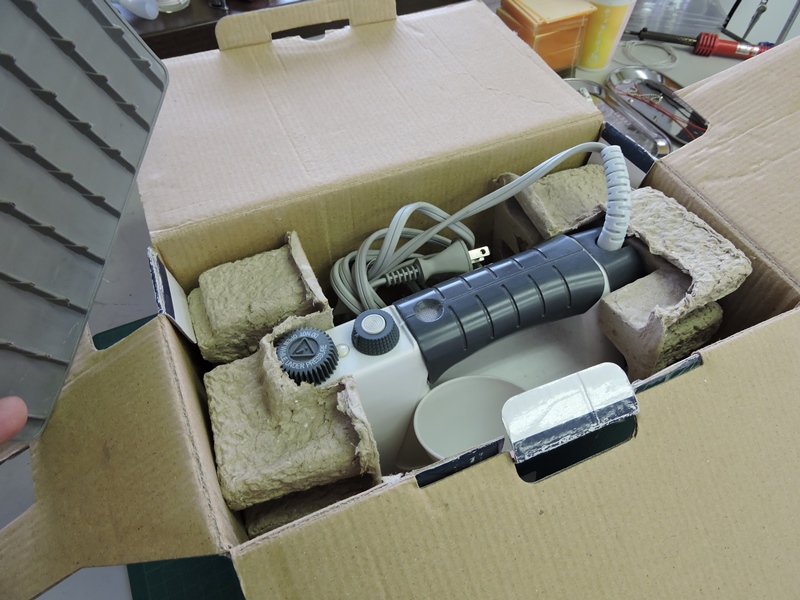

県内にお住いの方なので、機会があり
直接お預かりすることができました。
|
![](DelonghiIron/170823-145317.jpg)

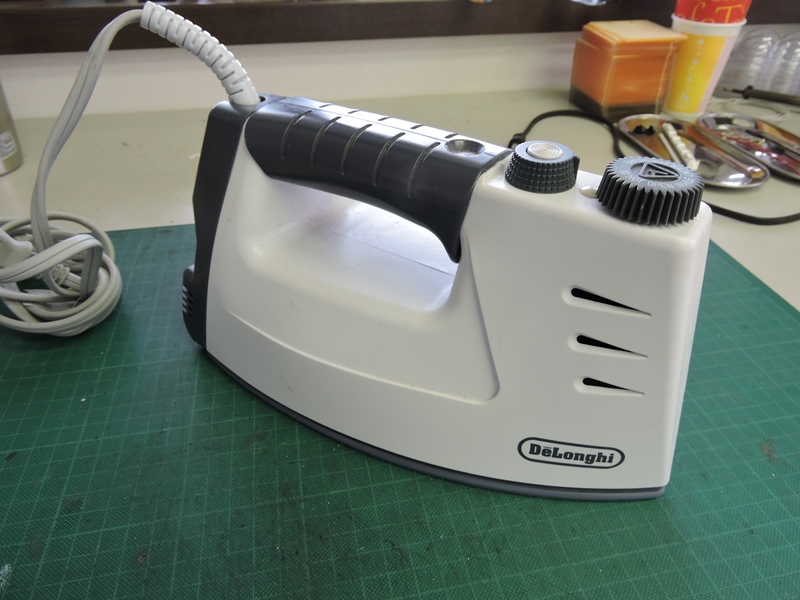

イタリアならではの使いやすく斬新なデザイン
です。発熱体に断線がなければ良いのですが。
|
![](DelonghiIron/170823-145334.jpg)

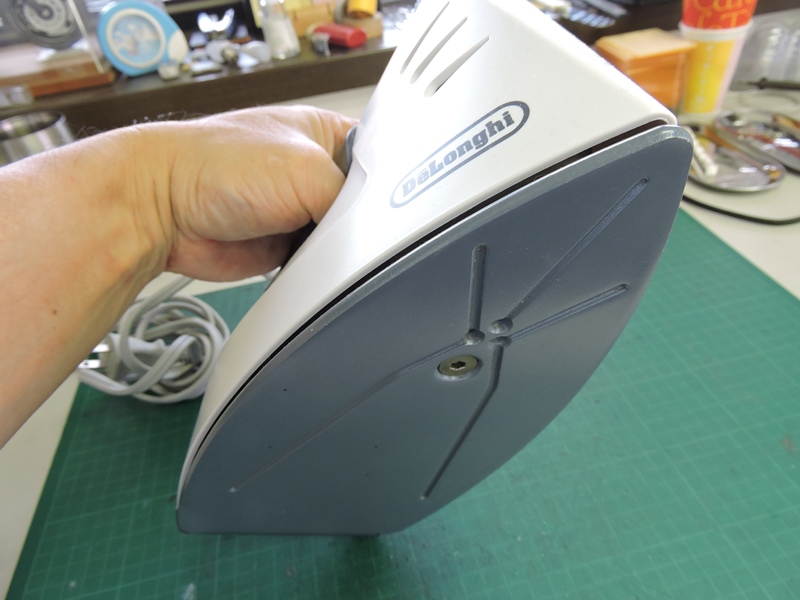

アイロンかけ面はテフロン加工・・ではない
ようです。スチームの噴き出し口が見えます。
|
![](DelonghiIron/170823-145402.jpg)

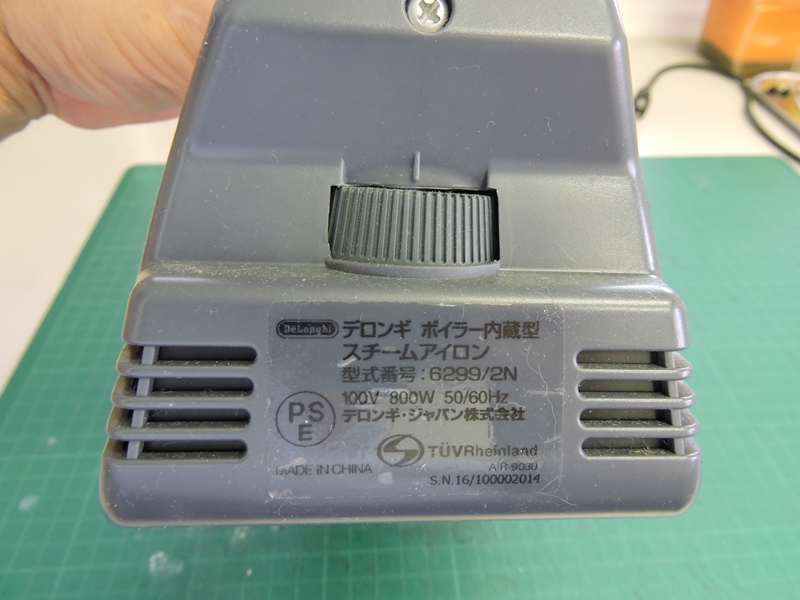

製品シールを確認します。ボイラー内蔵式
スチームアイロン、6299/2Nとあります。
|
![](DelonghiIron/6299_2N_web.jpg)

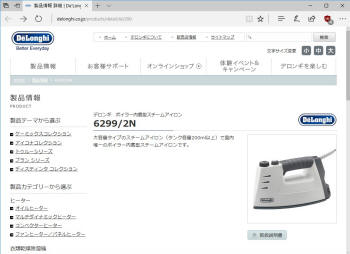

2013年10月にイタリアアリエテ社の旧6299/2を引き
継ぐ形で発売されています。翌年には在庫が尽きたようです
|
![](DelonghiIron/6299_2N_manual.jpg)

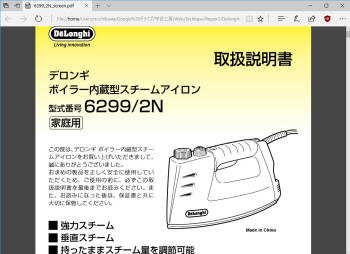

デロンギ社WEBには取扱説明書もアップされており
製造・販売を終了したとは書かれていません。
|
![](DelonghiIron/steam.jpg)

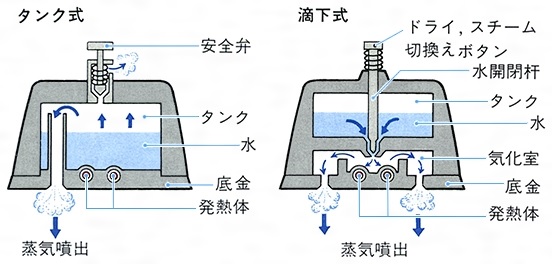

このアイロンの最も優れた点は、タンク式のボイラーを備えていることです。滴下式を採用して
いる一般的な家庭用アイロンに比べ、圧倒的に強力なスチーム噴射が得られます。しかし、
発売から4年未満で補修部品が無い、元々アフターサービスの用意がなかったのでしょうか。
*図版はhttps://kotobank.jp/word/%E3%82%A2%E3%82%A4%E3%83%AD%E3%83%B3-23934(コトバンク)より引用
|
![](DelonghiIron/170823-145436.jpg)

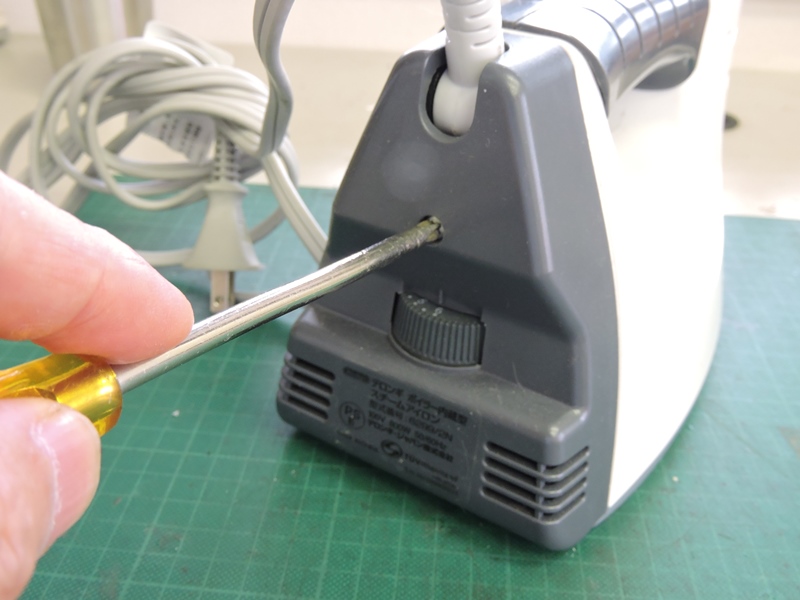

販売会社が修理を放棄しているので、躊躇なく手を入れられ
ます。本体後方の樹脂製カバーがネジ止めされています。
|
![](DelonghiIron/170823-145615.jpg)

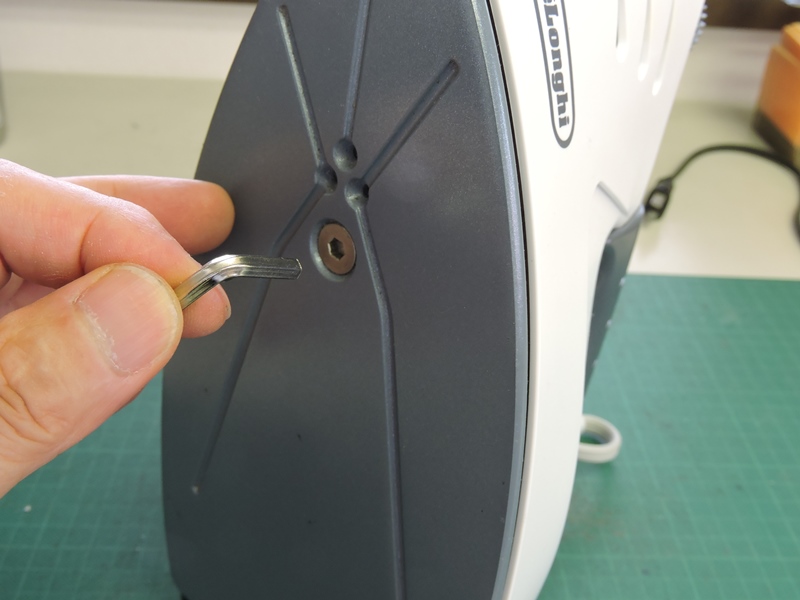

アイロンかけ面に6角ネジが見えます。
レンチを掛けるも固すぎて回りません。
|
![](DelonghiIron/170823-145734.jpg)

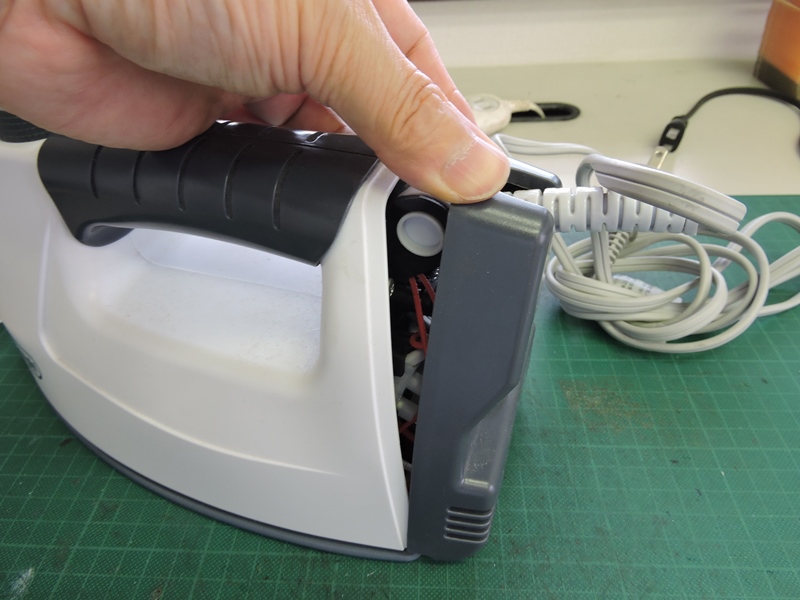

後方カバーの取り外しに戻ります。この
中に電気系が集中しているようです。
|
![](DelonghiIron/170823-145800.jpg)

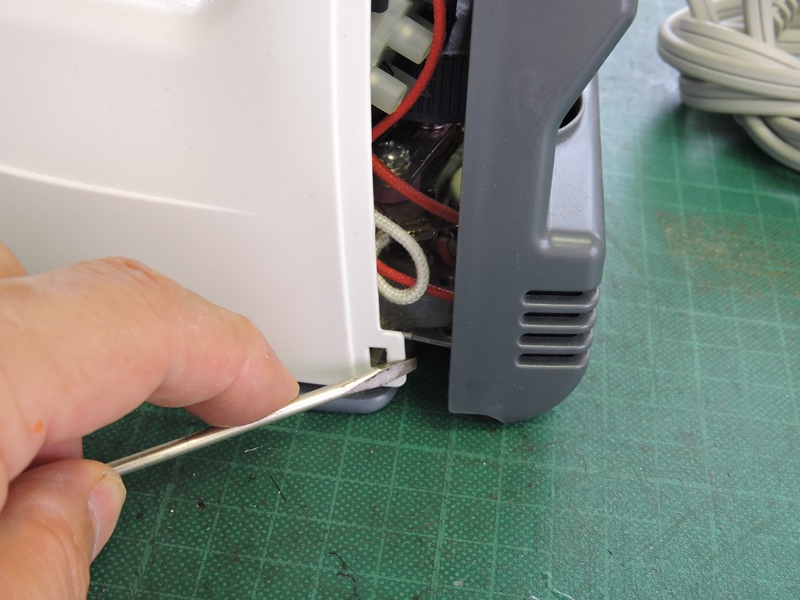

底部に篏合爪が仕組まれています。
ドライバーの先を入れて解放します。
|
![](DelonghiIron/170823-145832.jpg)

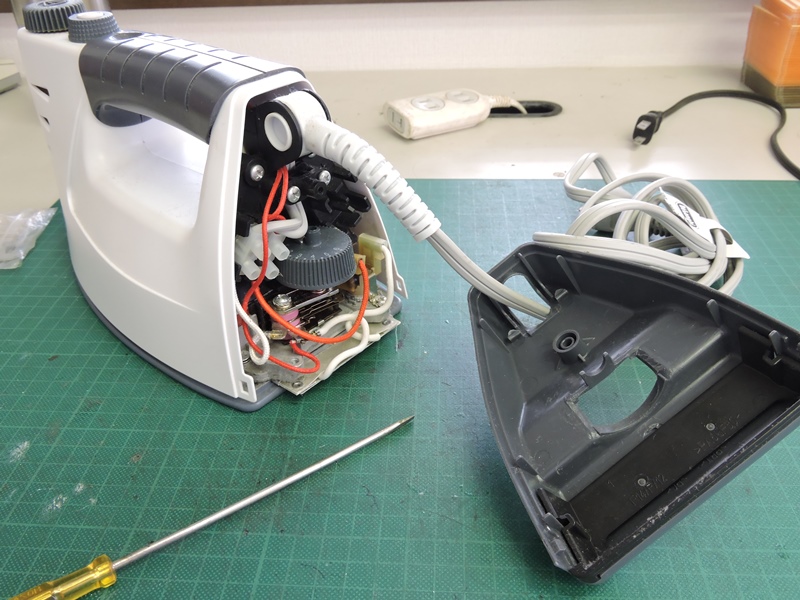

後方カバーが外れると、内部に
電気配線・制御系が見えます。
|
![](DelonghiIron/170823-150035.jpg)

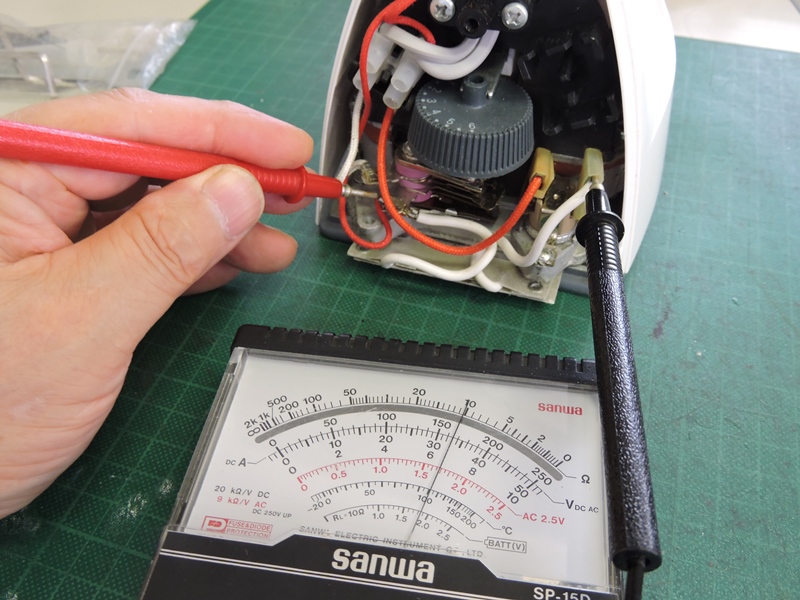

真っ先に発熱体の導通を調べます。発熱体に断線があると部品交換以外に
方法はありません。補修部品がない以上、そこで作業終了、修理失敗となり
ます。10オームほどの直流抵抗があるので大丈夫です。現在の発熱体は
外気と接触しない密閉型シーズヒータなので、断線はほとんど起こりません。
|
![](DelonghiIron/170823-150152.jpg)

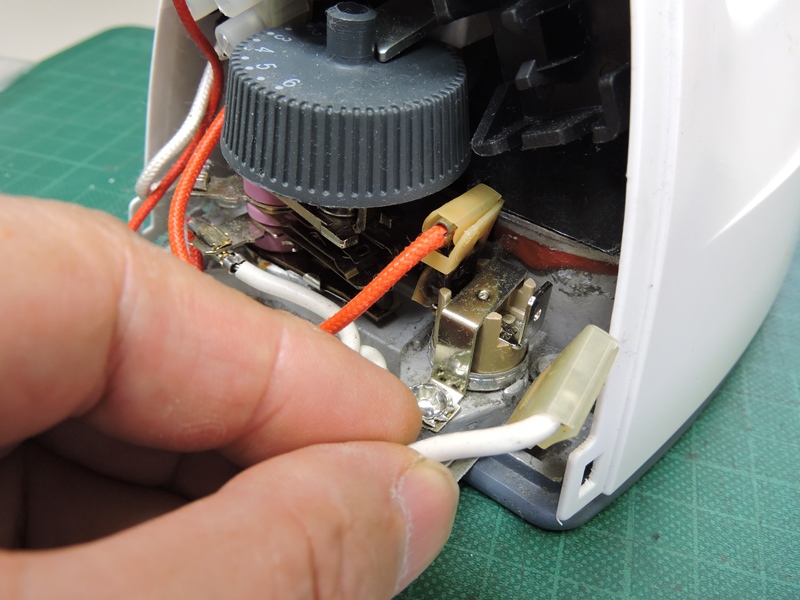

発熱体へ電力を送る配線途中に、温度調節用の
バイメタルと過熱防止用サーモスタットが入ります。
|
![](DelonghiIron/170823-150218.jpg)

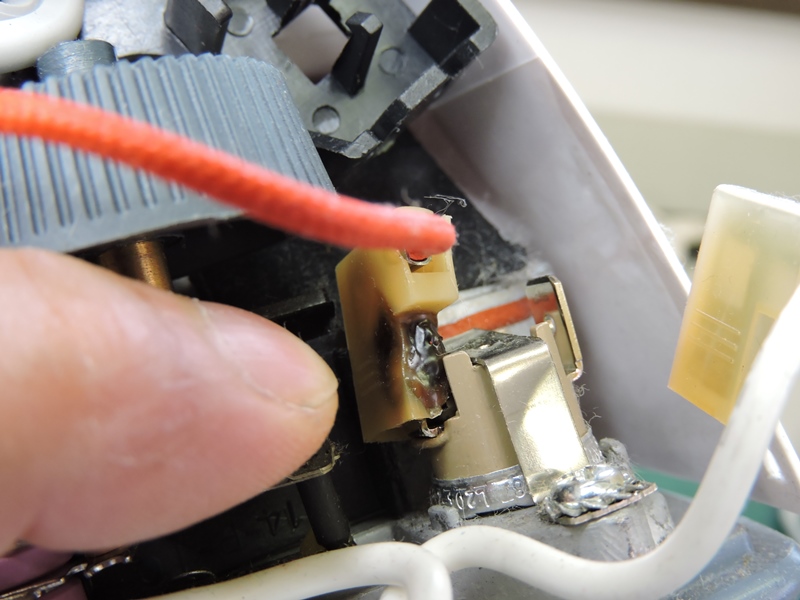

スチーム洗浄機などにも使われる、この過熱防止用
サーモスタット、回路形を当てると導通がありません。
|
![](DelonghiIron/170823-150247.jpg)

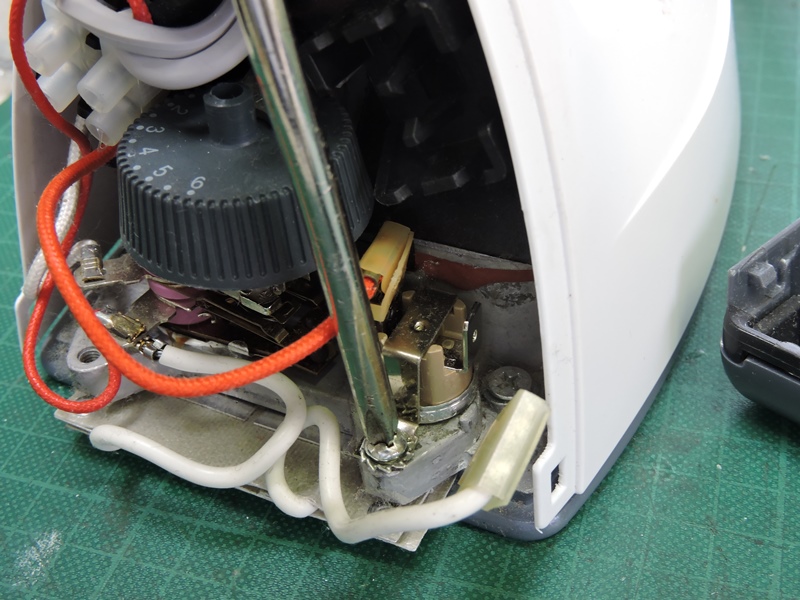

常温の環境下では導通状態でなければなり
ません。電流を妨げているのはこの部品です。
|
![](DelonghiIron/170823-150308.jpg)

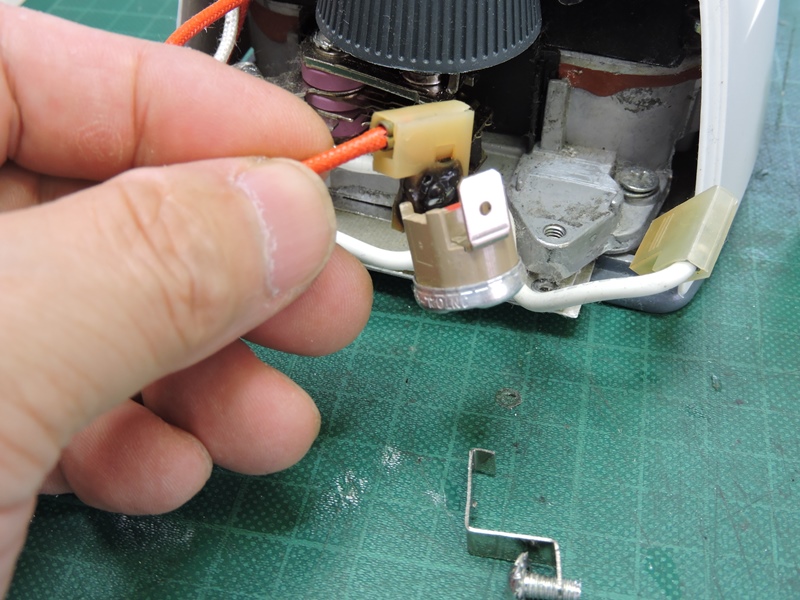

左右に突き出た端子にコネクタが差さります。
が、その片方が黒く焼け焦げているようです。
|
![](DelonghiIron/170823-150440.jpg)

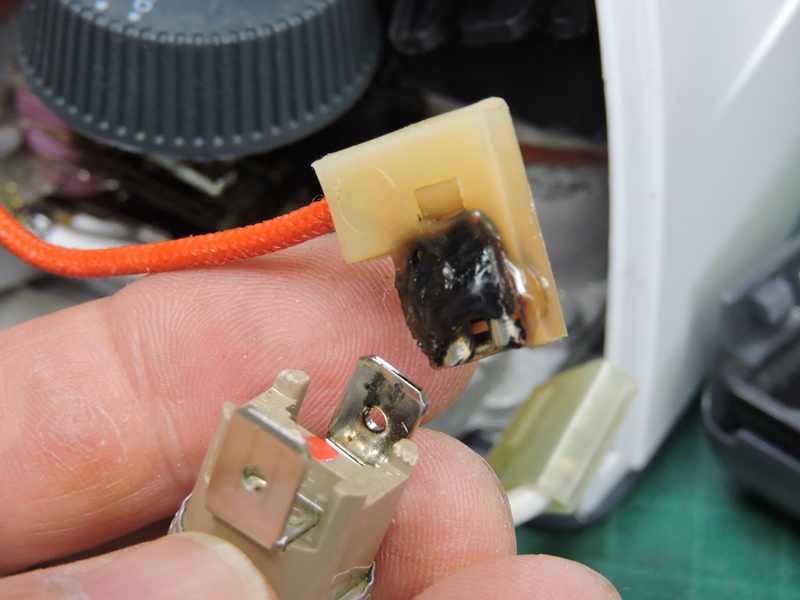

コネクターの樹脂カバーが焼け焦げています。サームスタット本体には影響が
及んでいないようです。原因が判然としませんが、コネクタの接触不良でしょうか。
|
![](DelonghiIron/170823-150904.jpg)

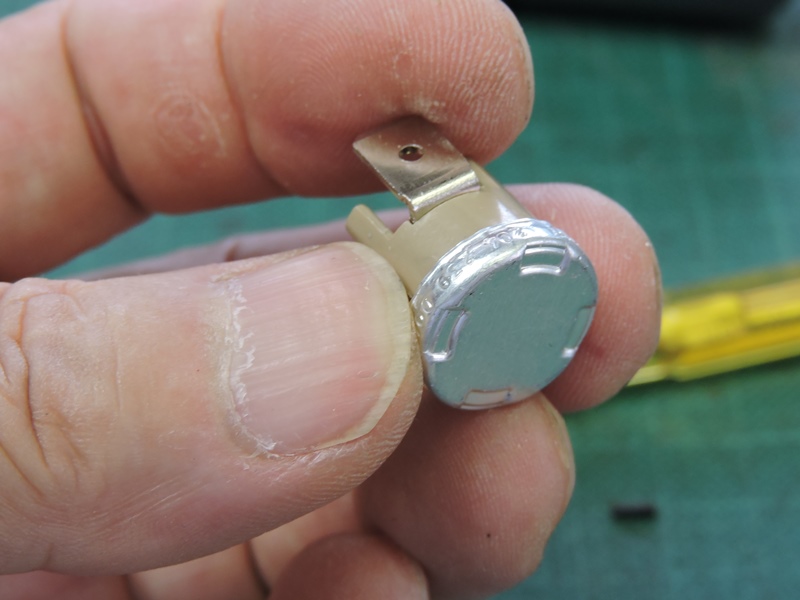

取り外したサーモスタットです。規格を調べて相当品と
交換するだけです。調べもしないで部品がないとは・・。
|
![](DelonghiIron/170823-150850.jpg)

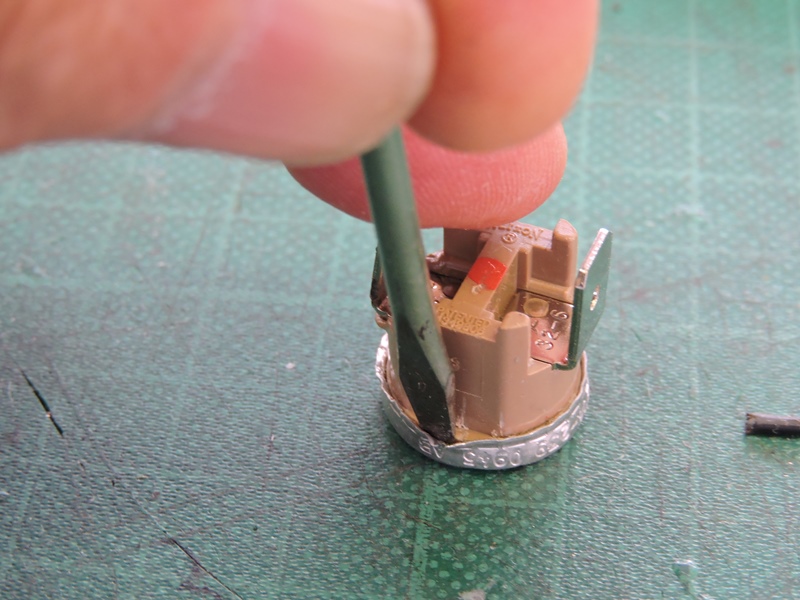

外側に焼け焦げがないので、内部が焦げている
可能性は低いのですが、念のため分解してみます。
|
![](DelonghiIron/170823-150947.jpg)

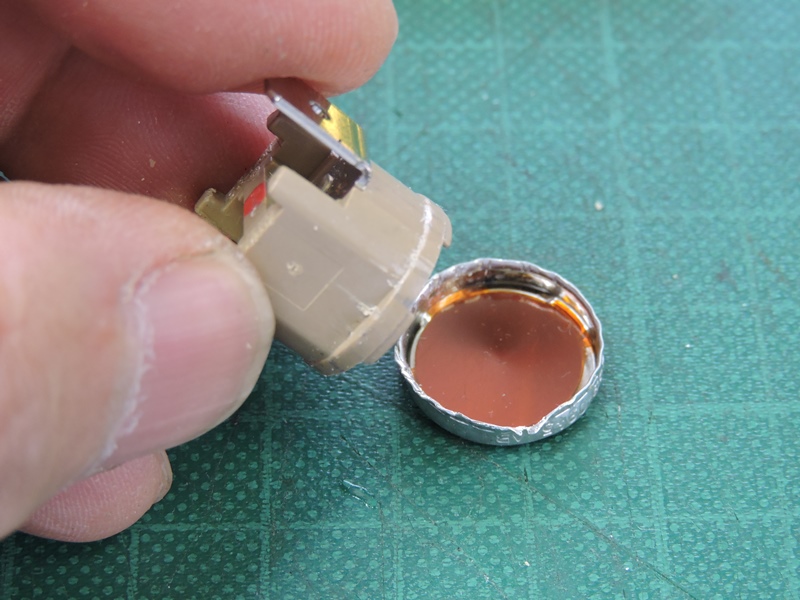

アルミ製のキャップをこじ開けました。
キャップ内にバイメタルがあります。
|
![](DelonghiIron/170823-151024.jpg)

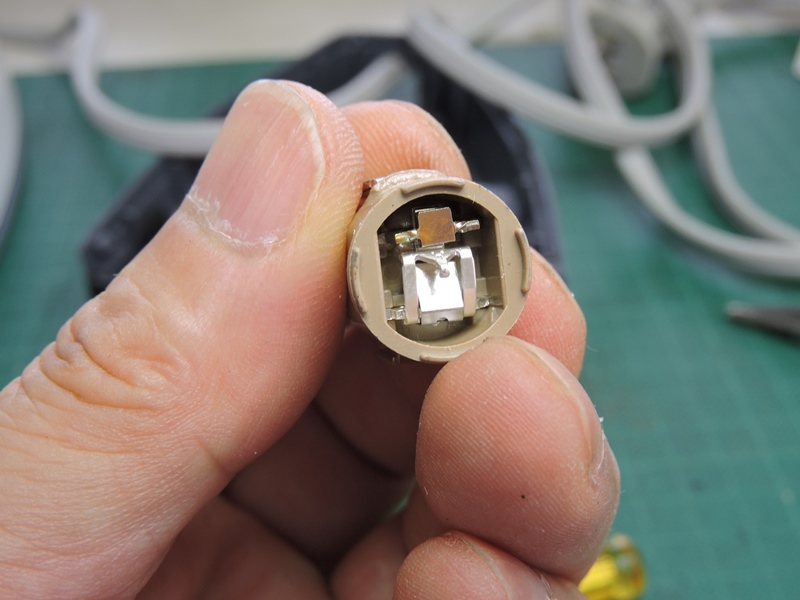

本体に内蔵されているスイッチです。バイメタルの
湾曲により押し上げられて導通が切れる構造です。
|
![](DelonghiIron/170823-151703.jpg)

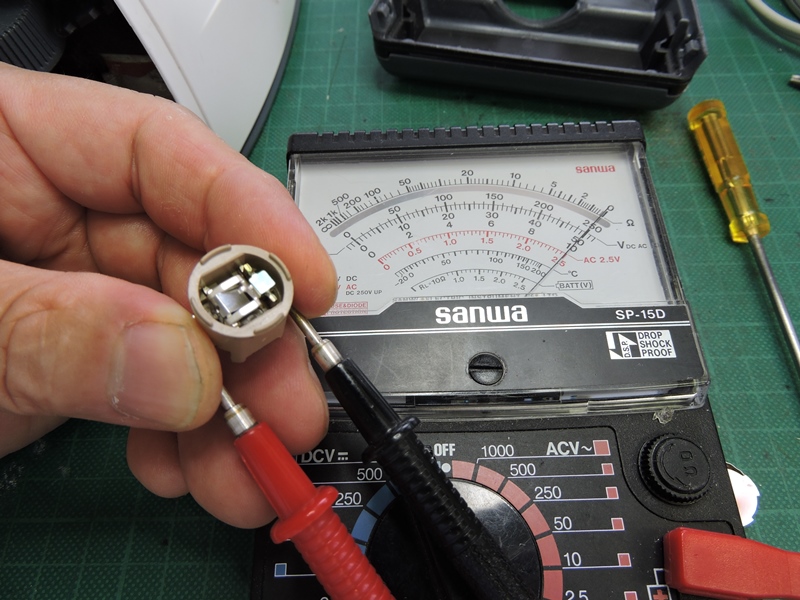

この状態でもう一度サーモスタット(スイッチ部)を点検してみると、
問題なく導通します。スイッチの頭を軽く押すと導通が切れます。
|
![](DelonghiIron/170823-151732.jpg)

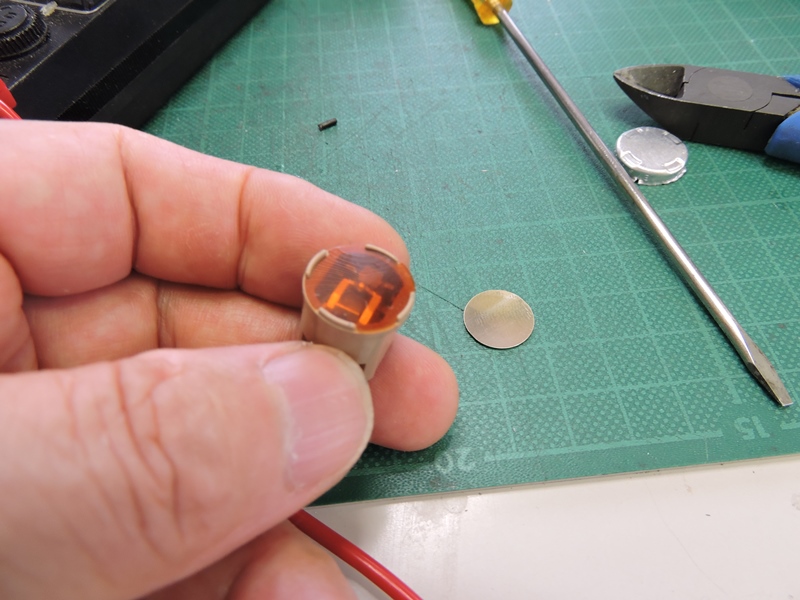

スイッチの接点に問題はありません。とすると、
スイッチを動作させるバイメタルが原因でしょうか。
|
![](DelonghiIron/170823-151840.jpg)

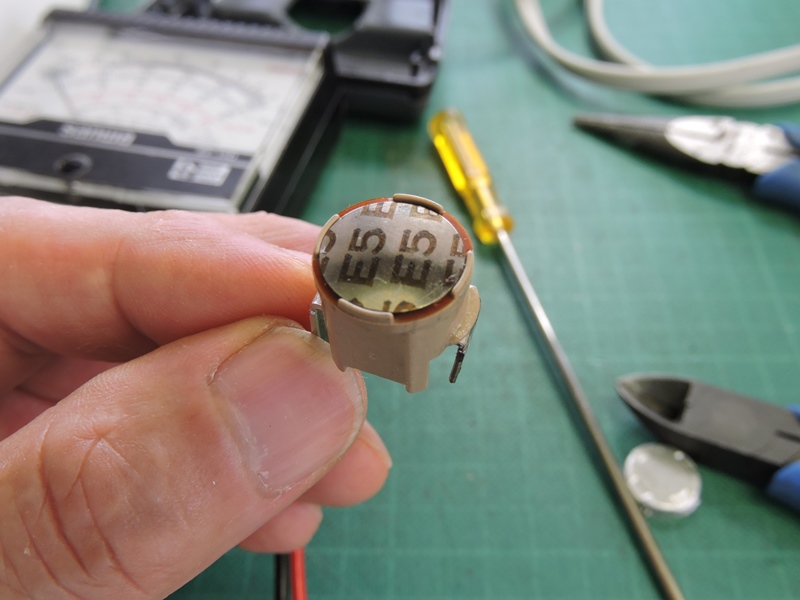

バイメタルに経年劣化があるとすると、スイッチを
押し上げたままの状態に変形しているはずです。
|
![](DelonghiIron/170823-152013.jpg)

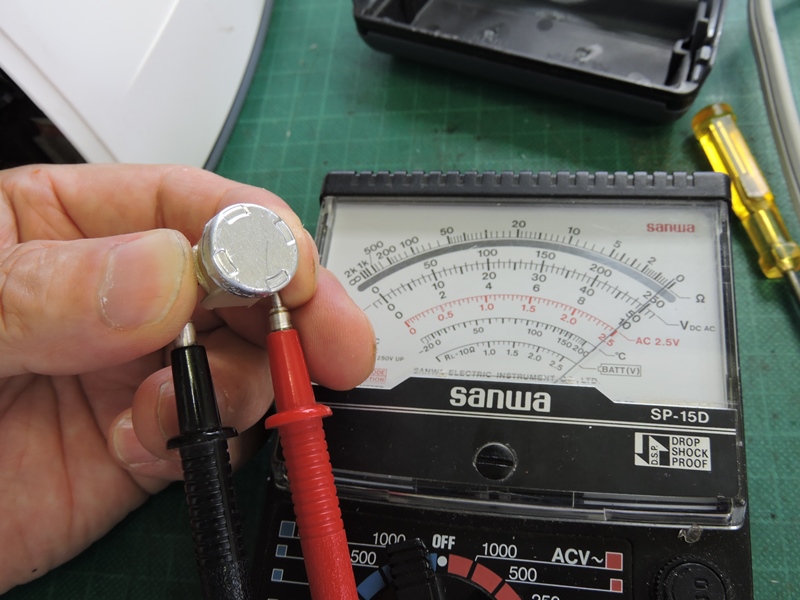

キャップを元に戻して再度導通を確認します。
いつの間にか導通するようになっています。
|
![](DelonghiIron/170823-152828.jpg)

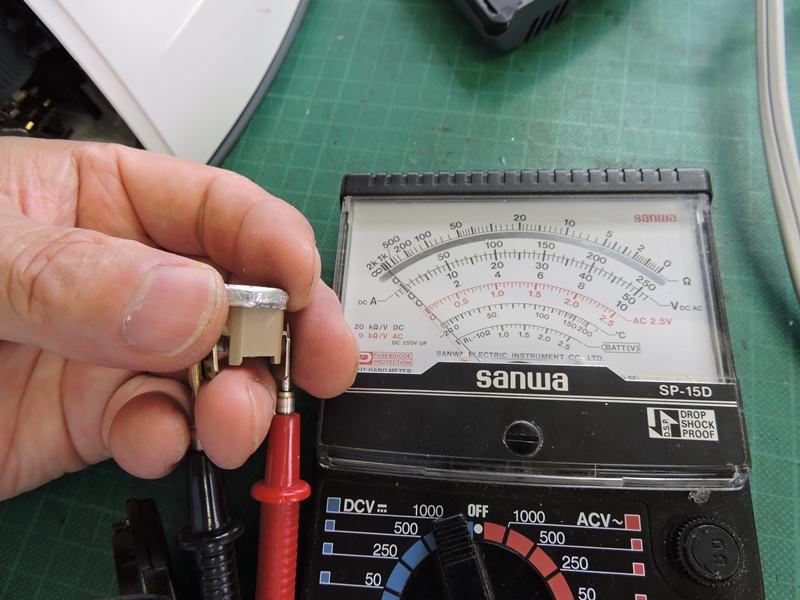

その直後、僅かにキャップの持ち方を
変えると、導通が途切れてしまいます。
|
![](DelonghiIron/170823-152520.jpg)

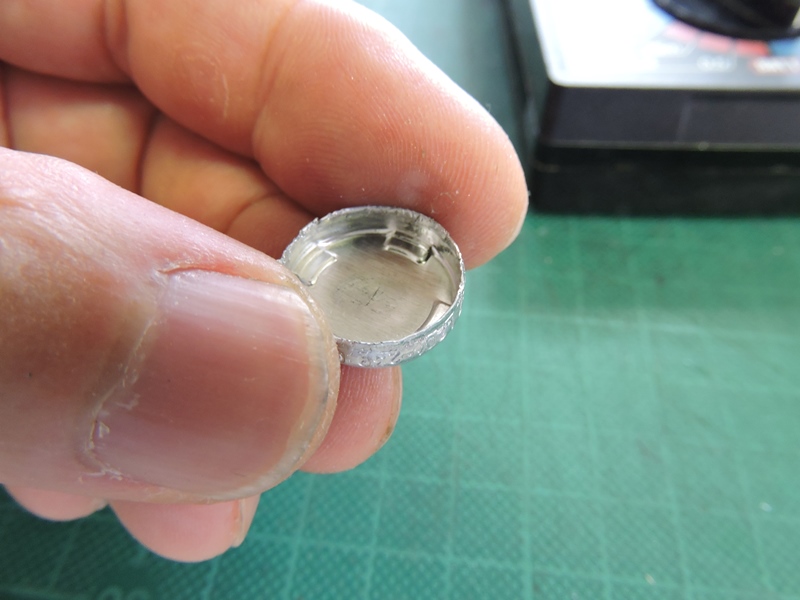

温度によるバイメタル自身の変形ではなく、このキャップの
形状がバイメタルを押し上げ、スイッチを切っているようです。
|
![](DelonghiIron/170823-152548.jpg)

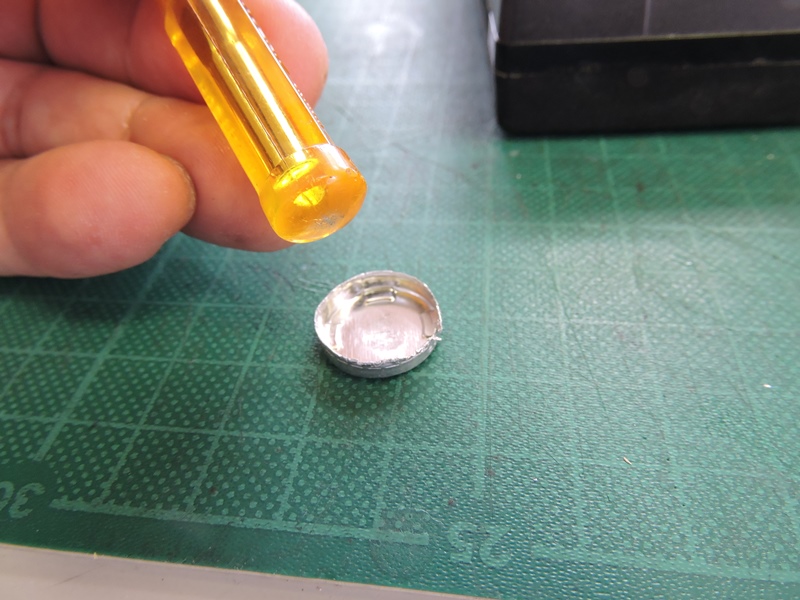

バイメタルが十分に変形できるよう、
余地を残しておかなければなりません。
|
![](DelonghiIron/170823-152556.jpg)

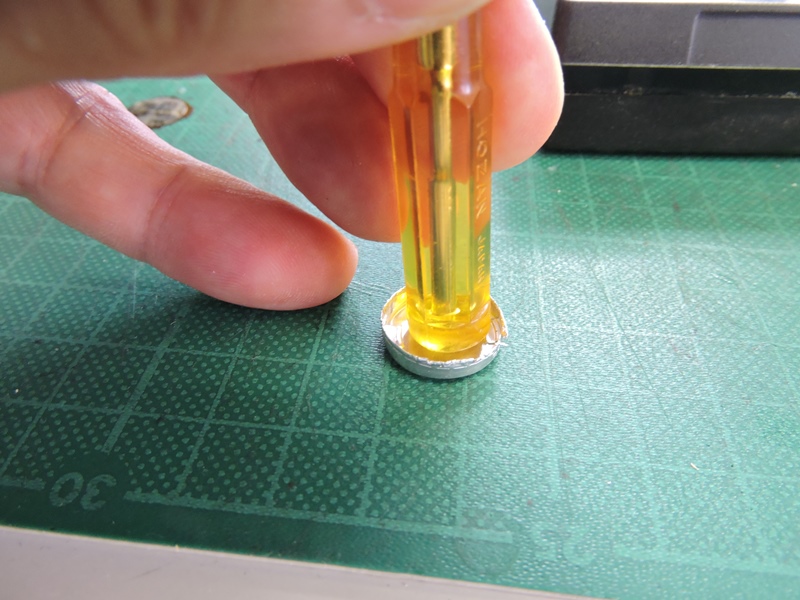

小型ドライバーの柄尻の丸みを利用して
キャップの平板部分に膨らみを与えます。
|
![](DelonghiIron/170823-152606.jpg)

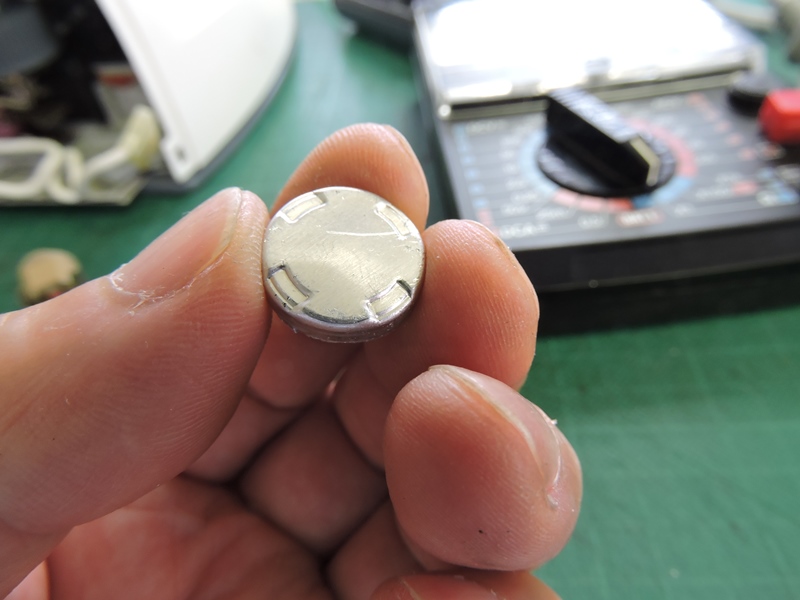

膨らみと言うよりも、やや凹んでいたものが
元に戻って平らになったようなものです。
|
![](DelonghiIron/170823-152848.jpg)

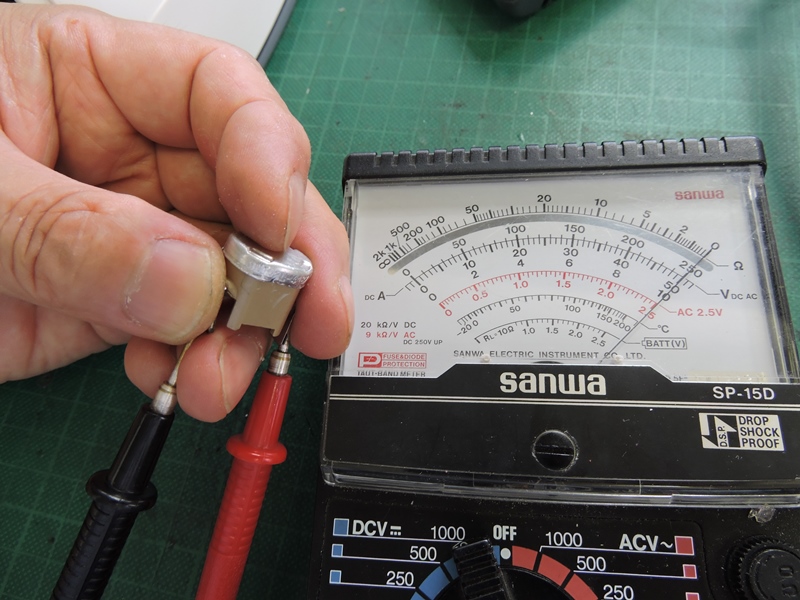

キャップを軽く押した程度では切れません。表面が凹むほど
強く押すと切れるので、スイッチは正常に機能しています。
|
![](DelonghiIron/170823-153019.jpg)

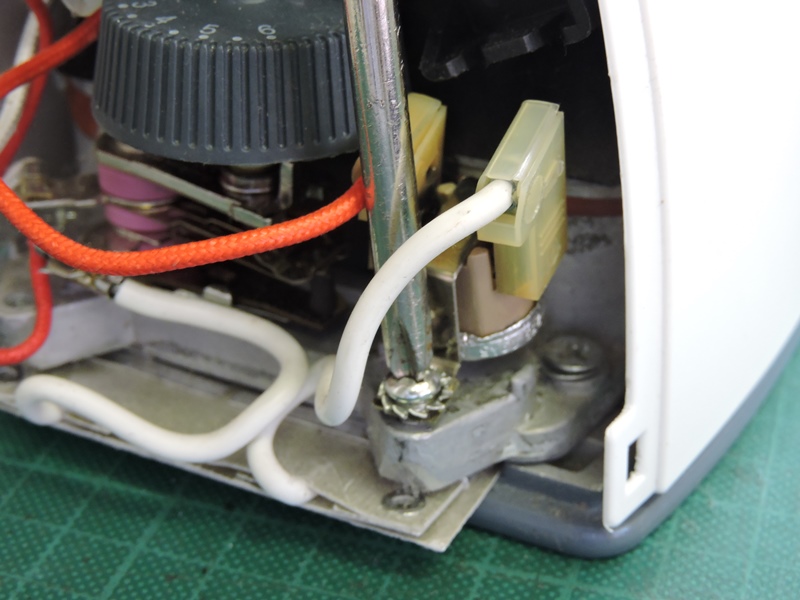

再度キャップの形状を整えてから、サーモスタットを元の位置に戻します。
バネ状のブラケットで固定されていることも、誤動作を招く原因だったようです。
|
![](DelonghiIron/170823-153104.jpg)
取り付け後にもサーモスタットの
導通を確認します。問題ありません。
|
![](DelonghiIron/170823-153152.jpg)

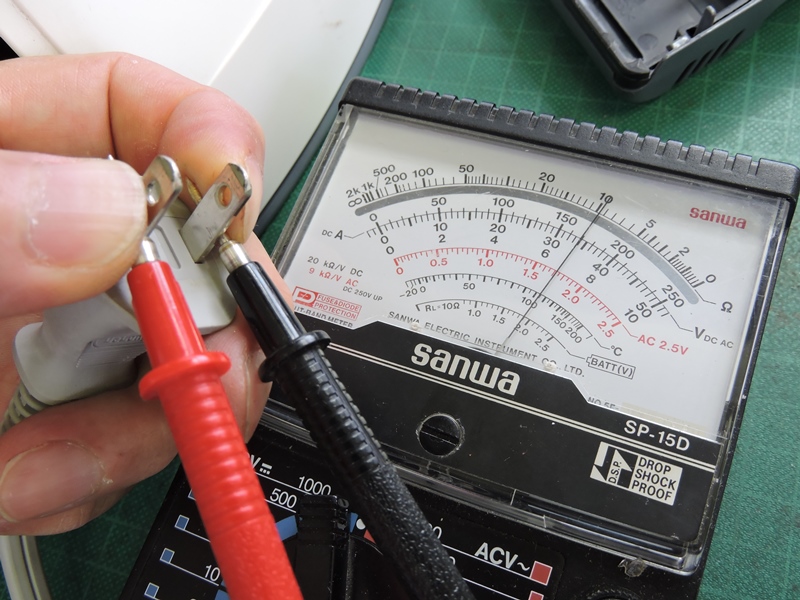

電源プラグの両極間で導通を確認します。
発熱体相当の抵抗値が測定されています。
|
![](DelonghiIron/170823-153522.jpg)

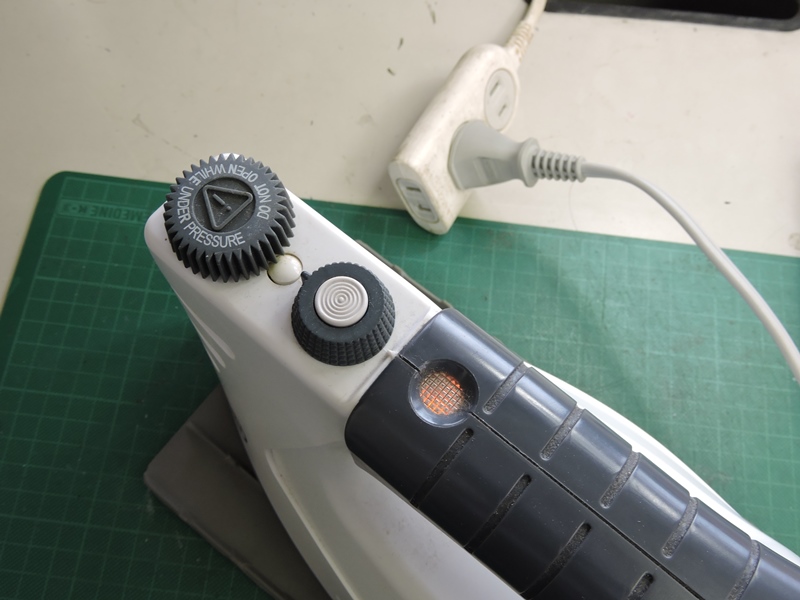

コンセントに接続し通電してみます。オレンジ
色のパイロットランプが点灯しています。
|
![](DelonghiIron/170823-153615.jpg)

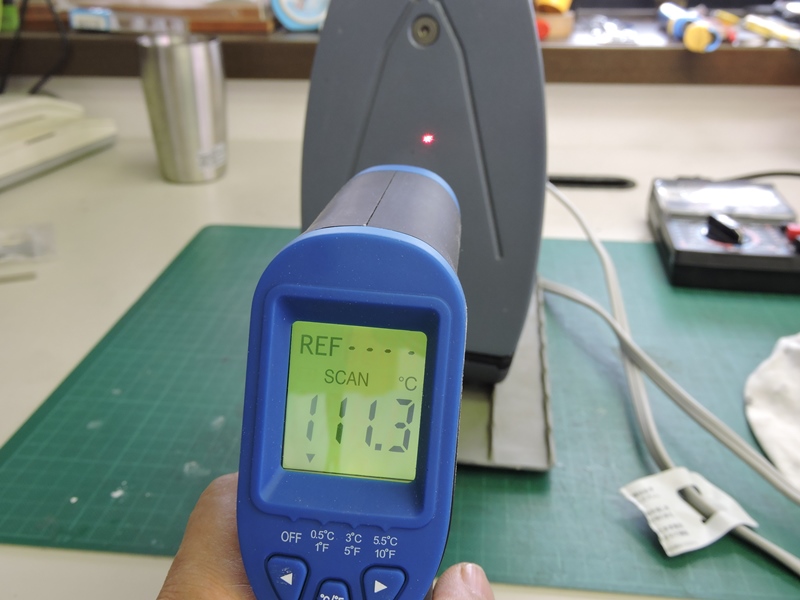

放射温度計でアイロンかけ面の温度変化を
確認します。一挙に上昇し100℃を超えます。
|
![](DelonghiIron/170823-153946.jpg)

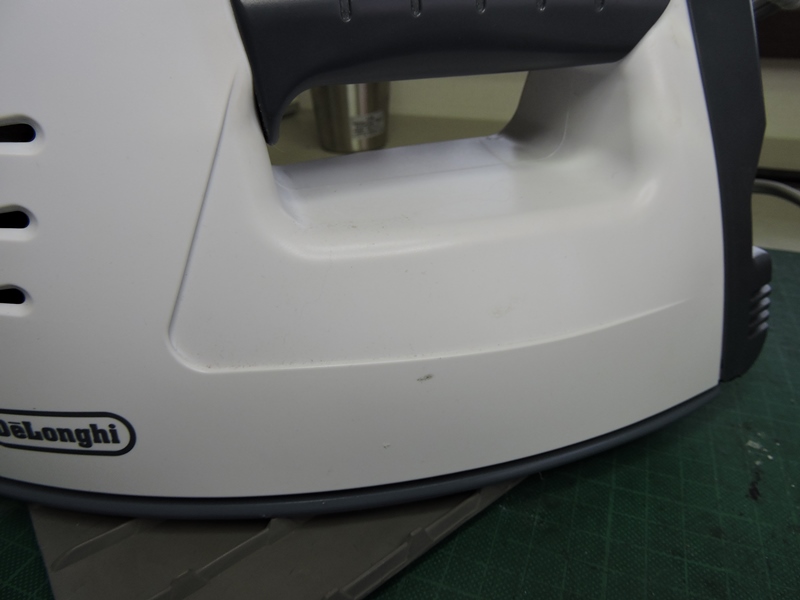

本体の所々に汚れが付いています。
グリップ部の溝にも埃が溜まっています。
|
![](DelonghiIron/170823-154004.jpg)

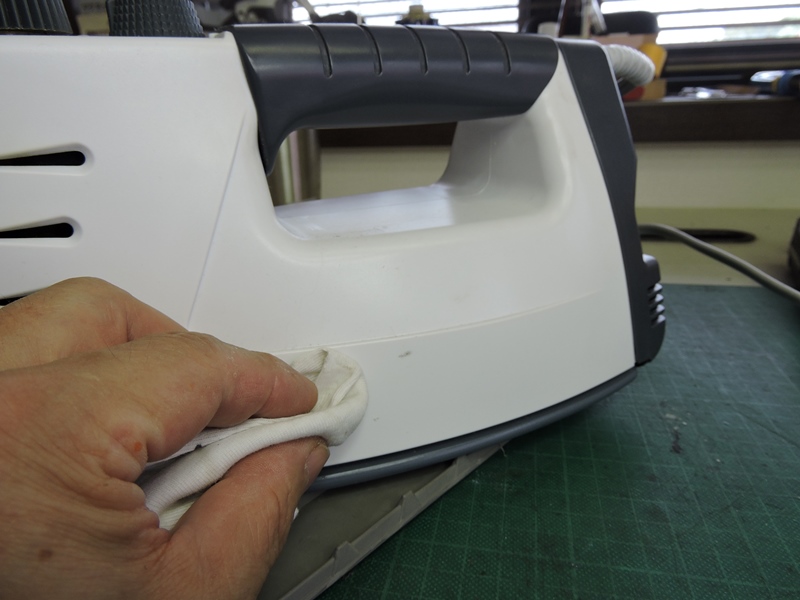

機能が復活したスチームアイロン、
外観も新品に近くリフレッシュします。
|
![](DelonghiIron/170823-154331.jpg)
しばらく様子を見ていただくことにします。再度サーモスタットが
不具合を起こすようでしたら、汎用品を使って部品交換します。
|
|
|
