| ・昭和４０年代のロックミシン修理（２０１８．６．１６） |
 「ロックミシン」、聞いたことはありますが、かがり縫い（布の端がほつれ ないようにする）専用ミシンだと初めて理解しました。ご依頼主が知人から 譲り受けたもので、知人宅で長い年月仕舞い込まれていたそうです。 |
||
 メンテされずに年月が経過したため、電源を接続しペダルを踏んでも 全く動きださないとのことです。普通のミシンでも専門店のような修理は 無理ですが、油切れによる固着程度であれば何とか手に負えそうです。 |
||

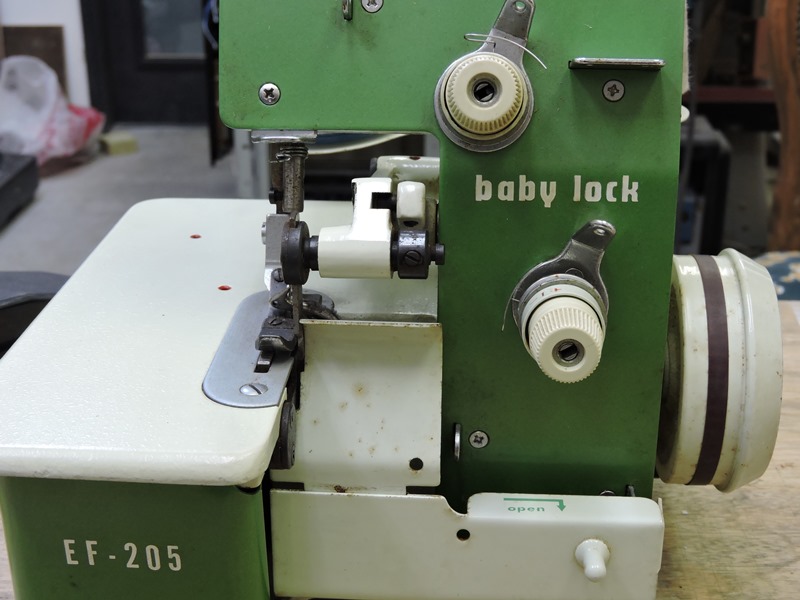

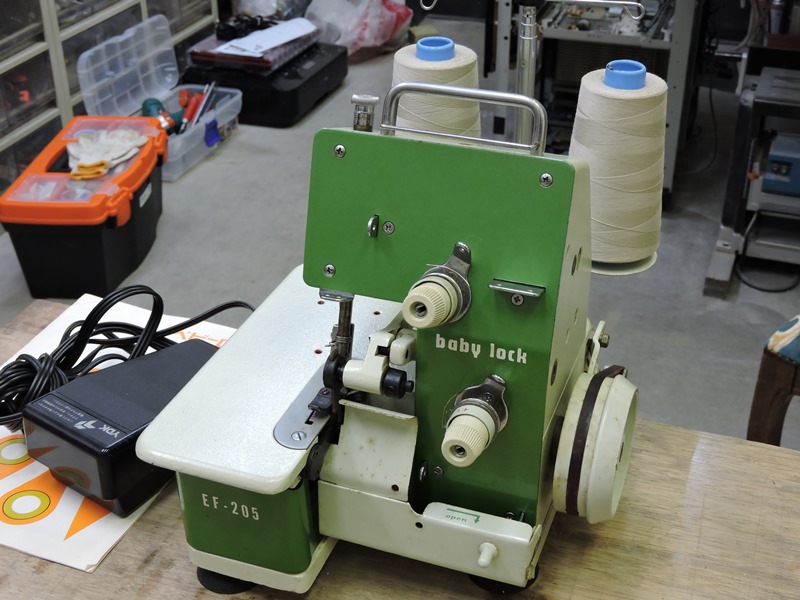

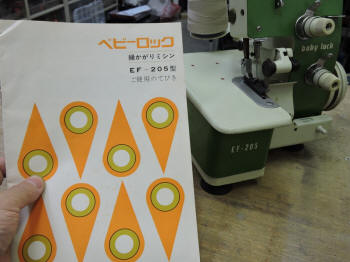

 希少にも取扱説明書が残っています。ｂａｂｙ ｌｏｃｋ 社製、ＥＦ－２０５型。本体にも刻印があります。 |

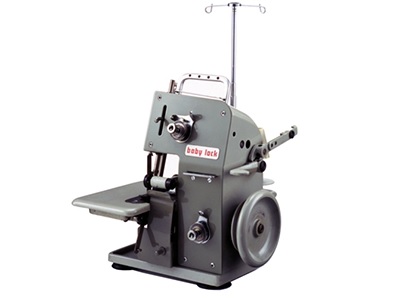

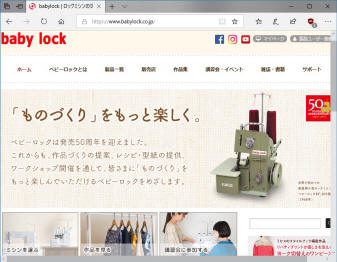

 ｂａｂｙ ｌｏｃｋを検索してみると、トップに同型機が紹介されて います。世界初の家庭用小型ロックミシンとあります。 |
|
 １９６８年（昭和４３年）に発売の機種で日本国内で製造された 製品です。依頼されたものは若干デザインが異なります。 |

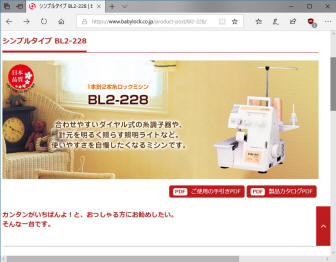

 ２本糸シンプルタイプの現行機種ＢＬ２－２２８は、 明らかにＥＦ－２０５の基本構造を踏襲しています。 |
|

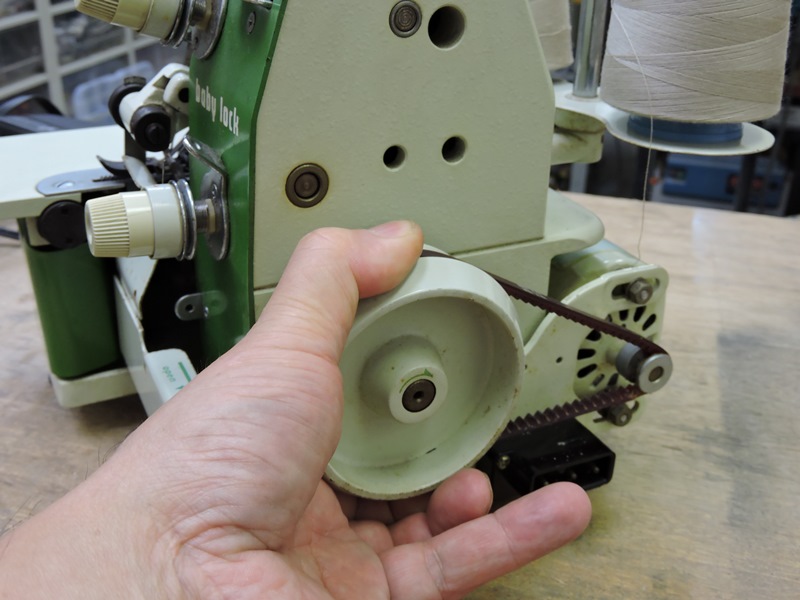

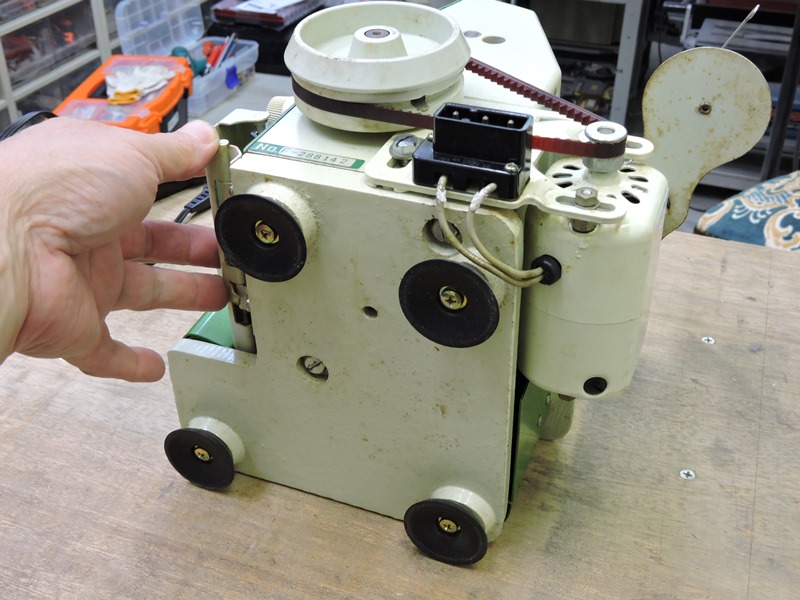

 電動機から主駆動軸へ掛けられている剥き出しの歯付き ベルトです。現在の安全設計基準では考えられません。 |
 主駆動軸のプーリーを回してみます。力を入れると ギシギシ音がして、各部の固着を伺わせます。 |
|
 ７～８ｋｇはありそうな重量です。本体の主要部分は 分厚いダイキャスト製です。分解の手順を考えます。 |
 メスカバーが邪魔になるので 先に取り外しておきます。 |
|
 メスカバーとは、布地の縁を切り揃える 刃物部を安全に覆うカバーのことです。 |

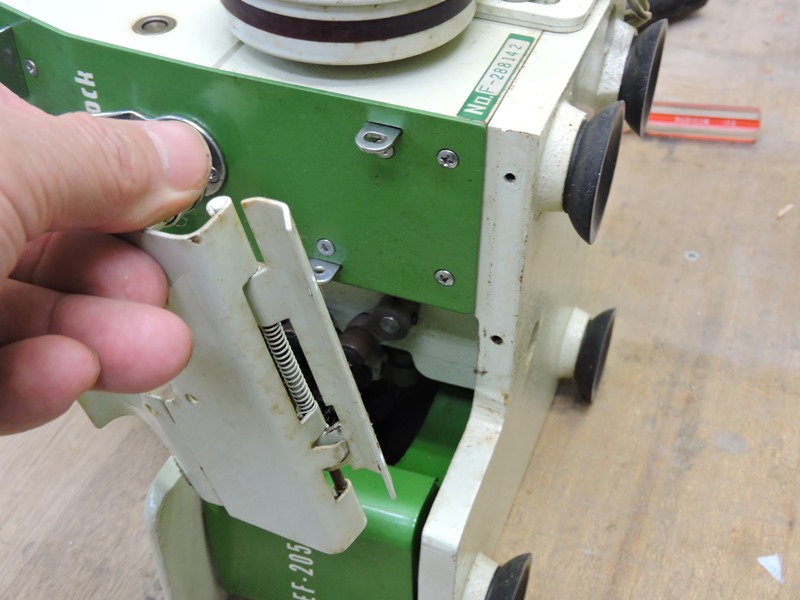

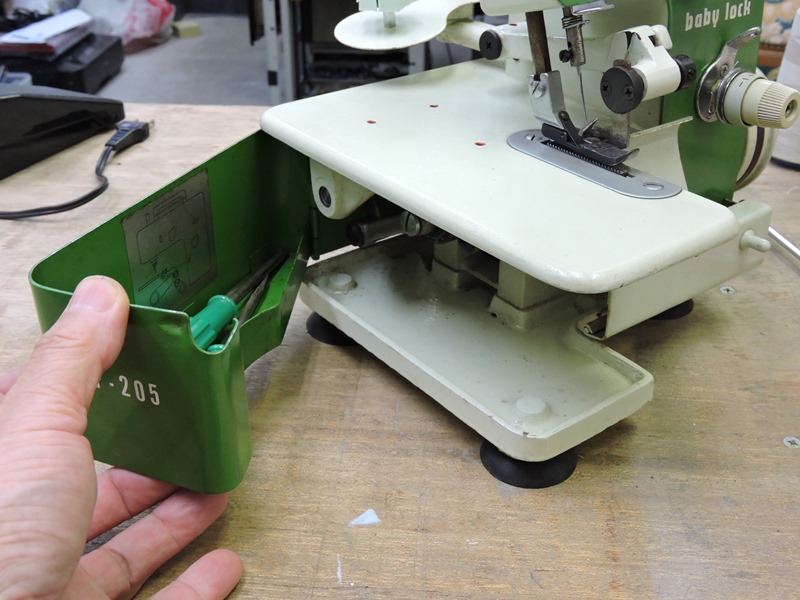

 本体左側面のカバーが開閉し、中に ドライバーなどが収納されています。 |
|

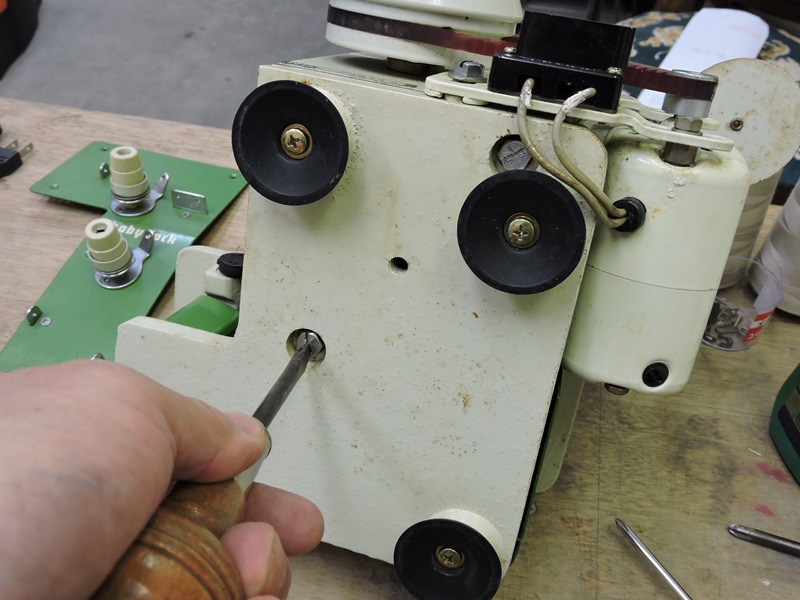

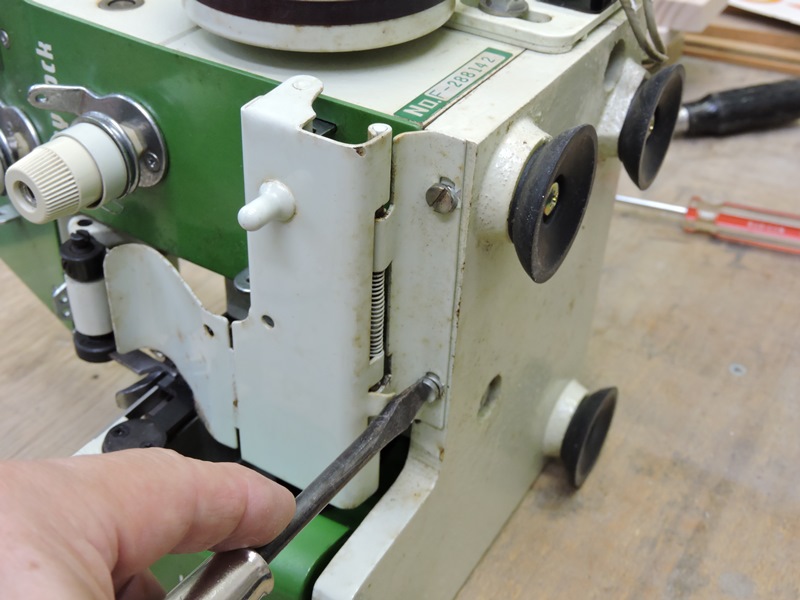

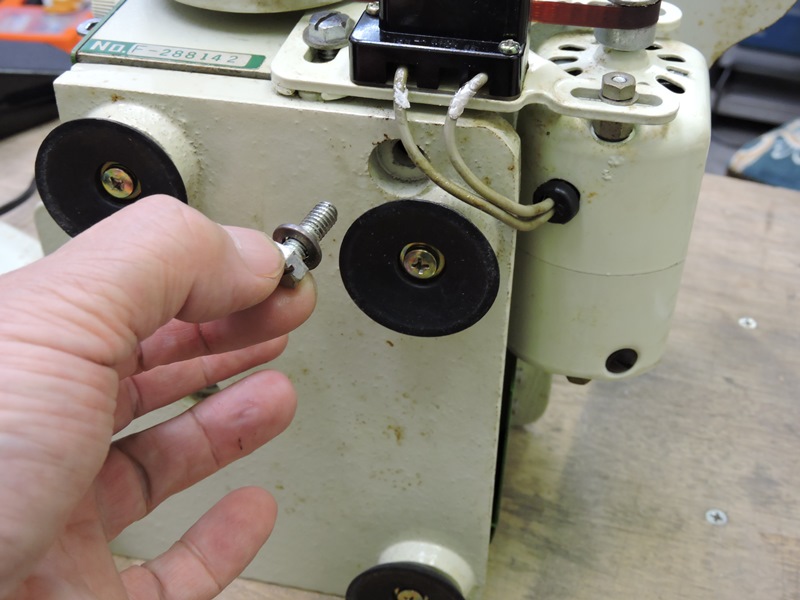

 底板を取り外します。作業台に密着固定させる ため、吸盤状のゴム足が取り付けられています。 |
 内部の機構が見えてきました。 意外とシンプルな構成です。 |
|

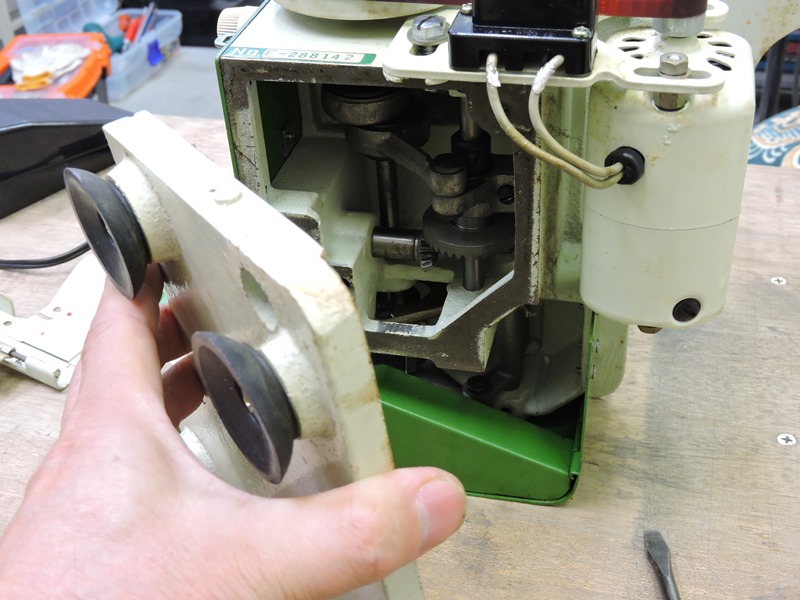

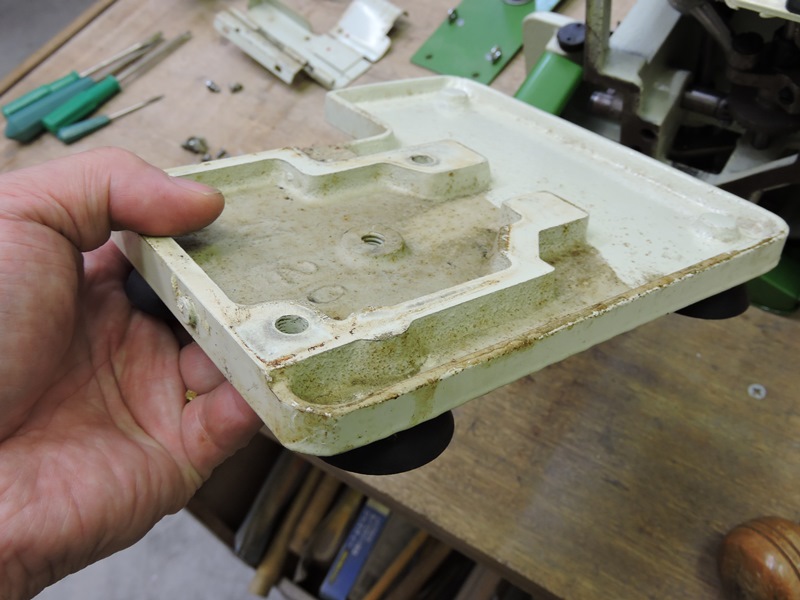

 取り外したダイキャスト製の底板です。これだけでもかなりの 重量があります。一部に錆が見られますが埃や汚れは僅かです。 |
||

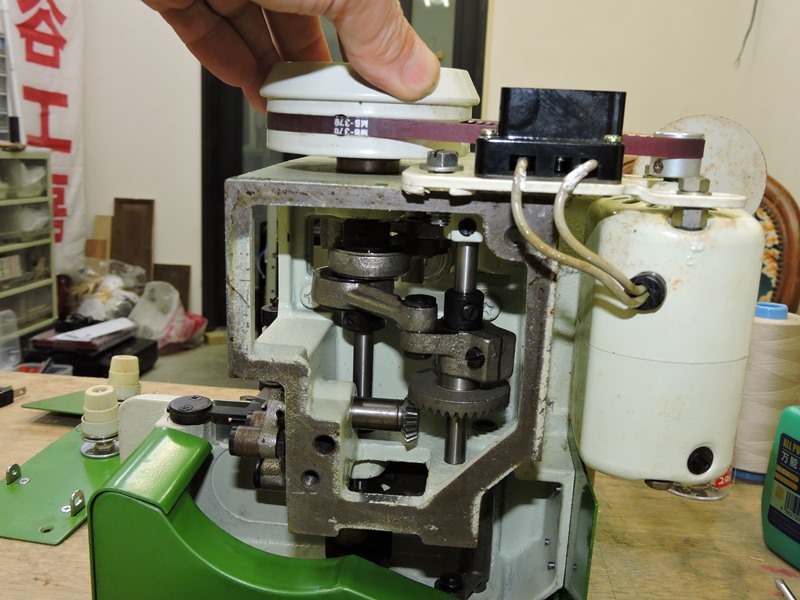

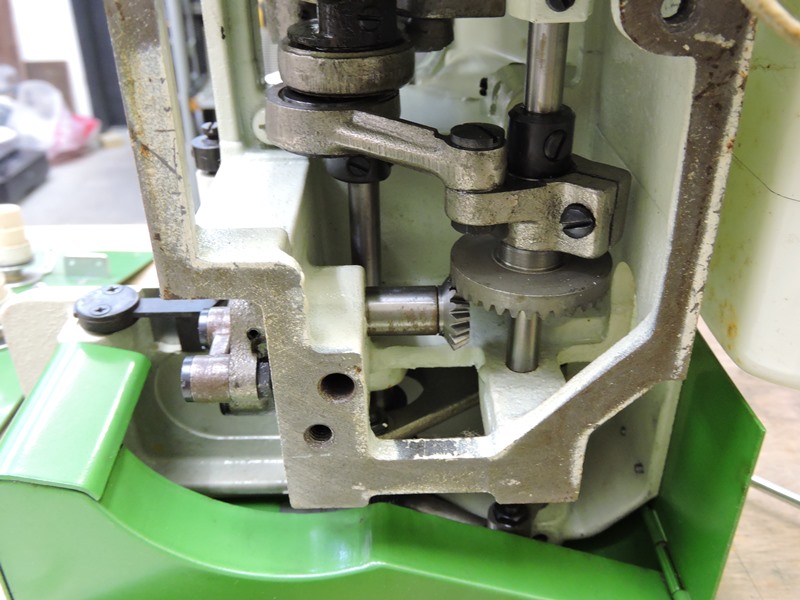

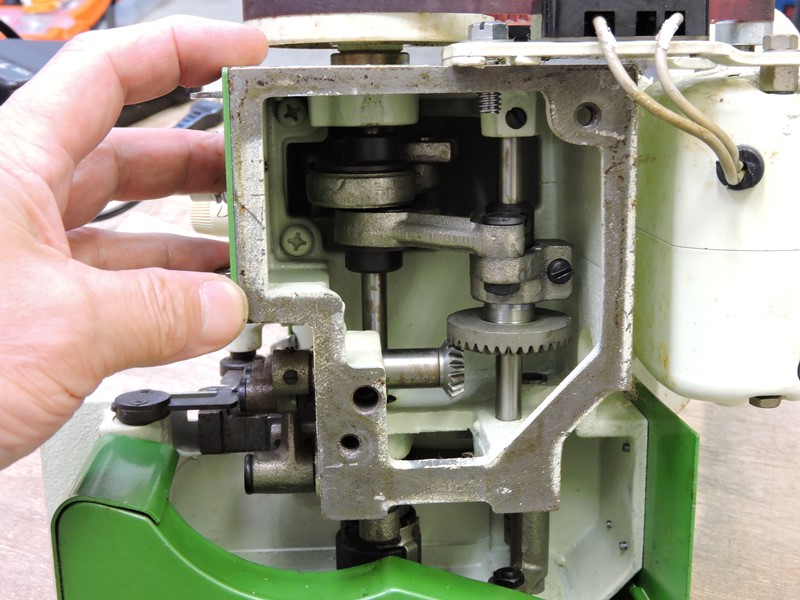

 内部には２本の回転軸があります。左側が電動機で駆動される主駆動軸、 右側はメス（布地の縁を切り揃える刃物）を駆動する補助駆動軸です。内部は 非常に綺麗な状態で、実使用時間があまり長くないのではないでしょうか。 |
||

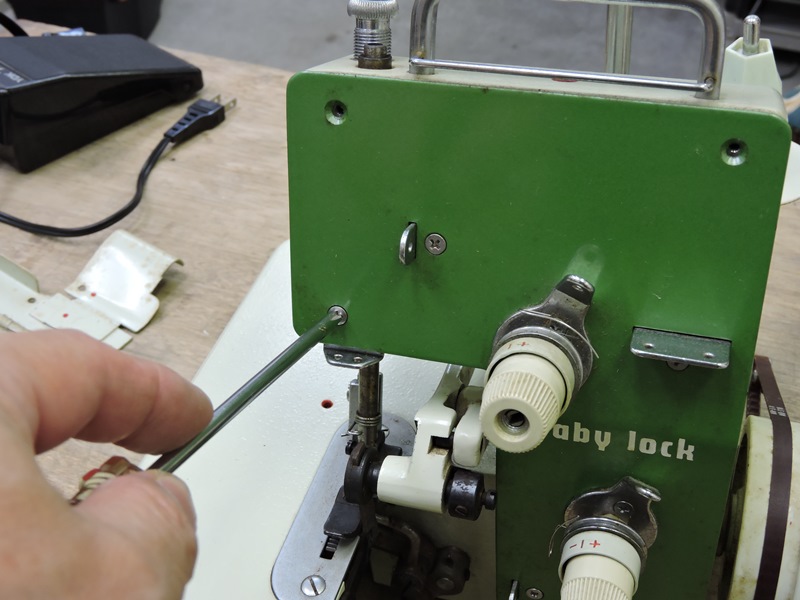

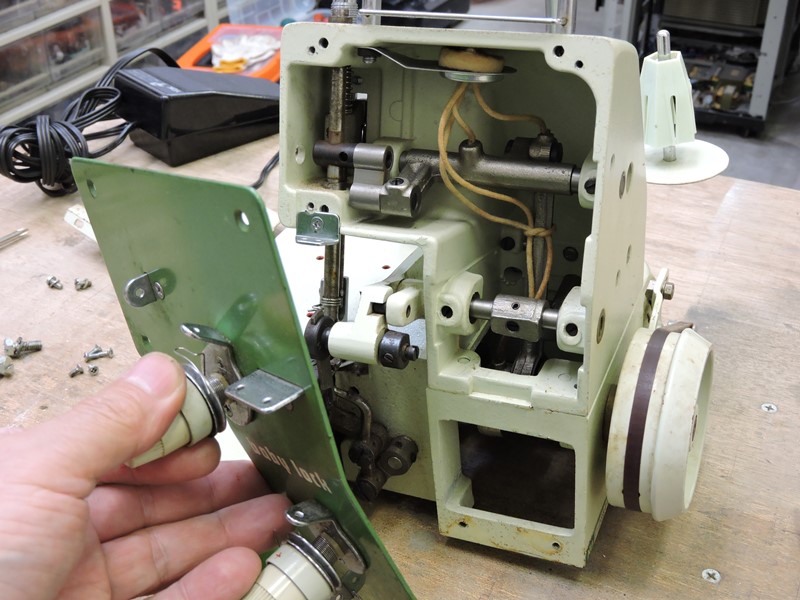

 表パネルを取り外します。鍋ネジと皿ネジの 中間くらいのネジで、丁寧に固定されています。 |

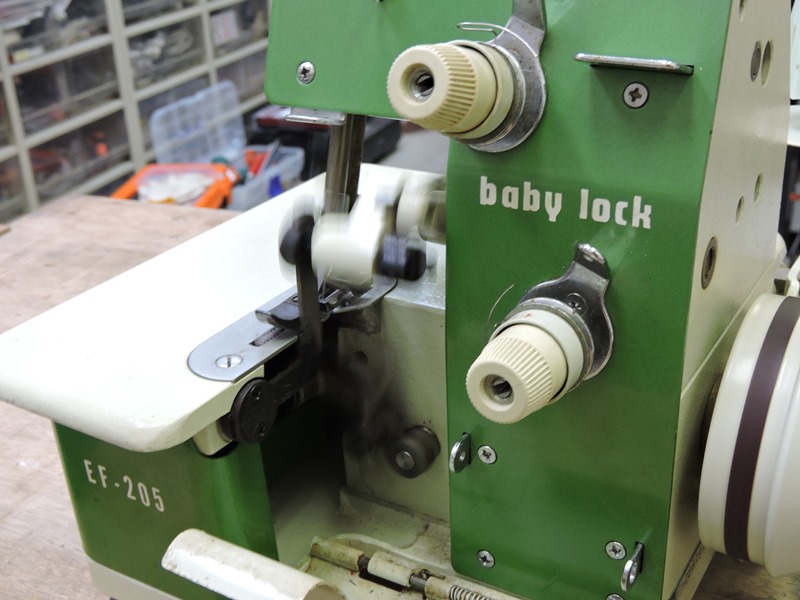

 パネル面に２個の糸調子ツマミが取り付けられています。 一方は針糸用、他方はかがりルーパー糸用・・だそうです。 |
|
 伝達機構が比較的シンプルとはいえ、全体が同期、同時に作動するため、油切れを 起こしている個所を特定できません。全ての回転部・摺動部に注油することにします。 |
||

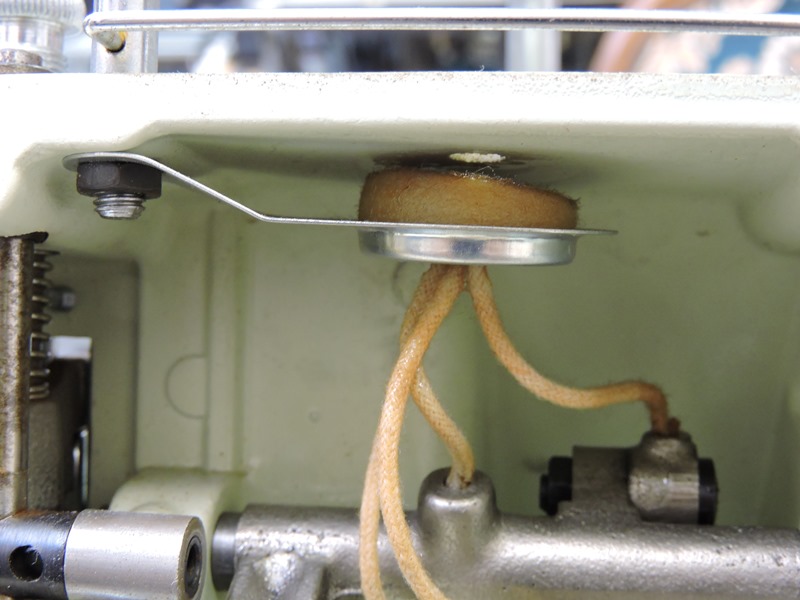

 本体天井部分に取り付けられているこの パッドから、各部に木綿紐が延びています。 |

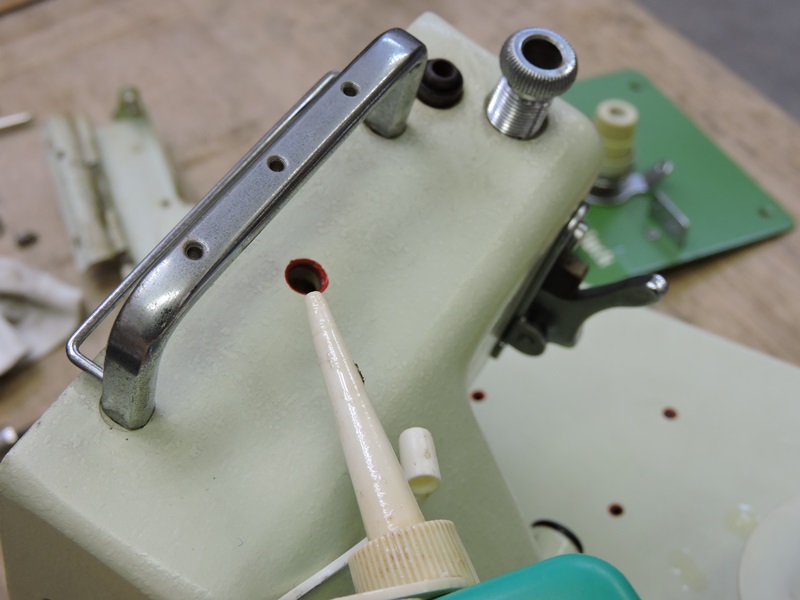

 この穴を通して外部から注油すると パッドに一定量の油が貯留されます。 |
|

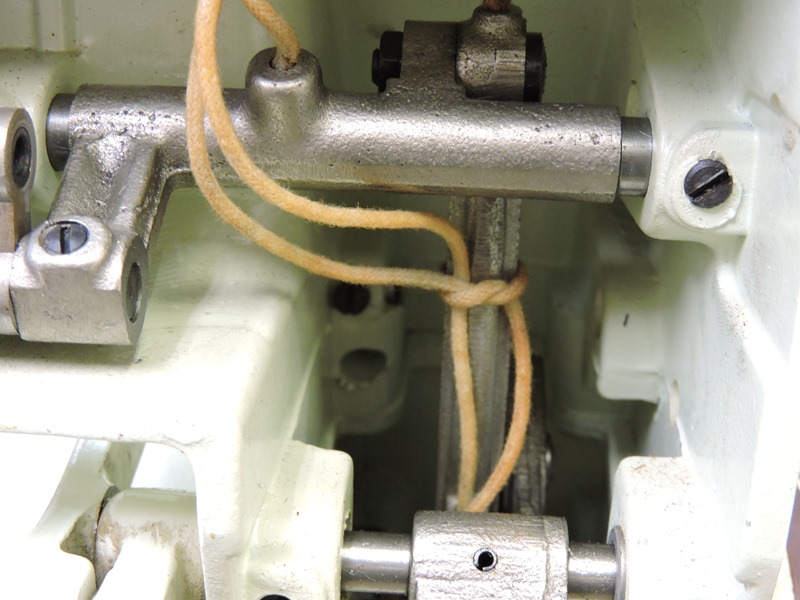

 パッドから延びる木綿紐は、主要な回転・摺動部に 接続されており、紐を伝って給油される仕掛けです。 |
 原始的とはいえ優れた給油システムに感心している間に、 油が行き渡りプーリーが軽く回るようになってきました。 |
|

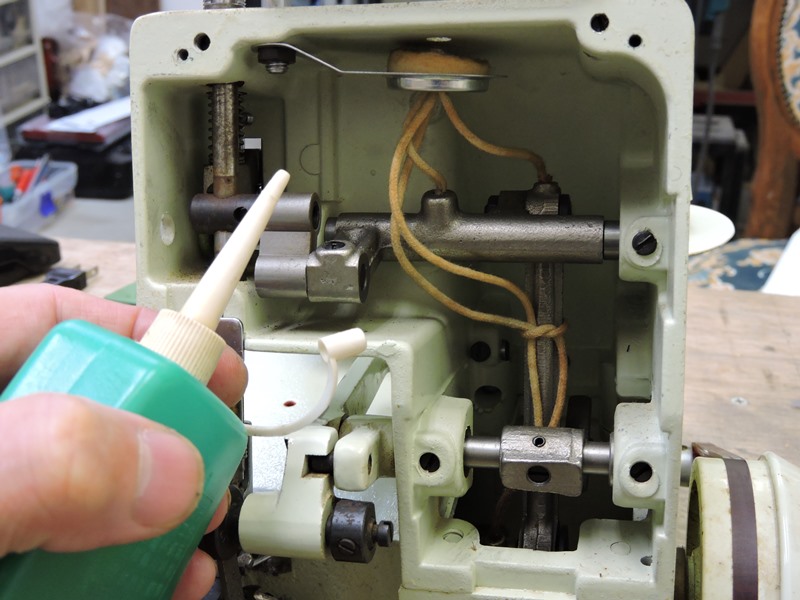

 長期間放置されていたので、各部とも多め（垂れて くる程度）に注油し、余分をウェスで拭き取ります。 |
 底板、表パネル、メスカバーを 元の位置に組み付けます。 |
|
 電源を接続しペダルを踏んでみます。主駆動軸を始め、各部が一斉に動き 出しました。しかも、振動が少なく静かで力強い、非常に安定した動きです。 |
||
 本来ならば駆動部品を全て分解し、固着した油のスラッジを完全に取り除く 必要があるでしょう。そのためには、再組立て時に各部のタイミング調整が 不可欠で、各部同期に関する調整データ無しでは作業は不可能です。修理 専門店もしくはｂａｂｙ ｌｏｃｋ社に依頼することになります。工房はここまでです。 |
||
|
||
